Philips AW 7590 User Manual [en, de, es, fr, it]
ONSUMER ELECTRONICS
PHIL
TURBO • BASS
/7590 AW 7593 AW7Í
o'Dooaaa ooiis?

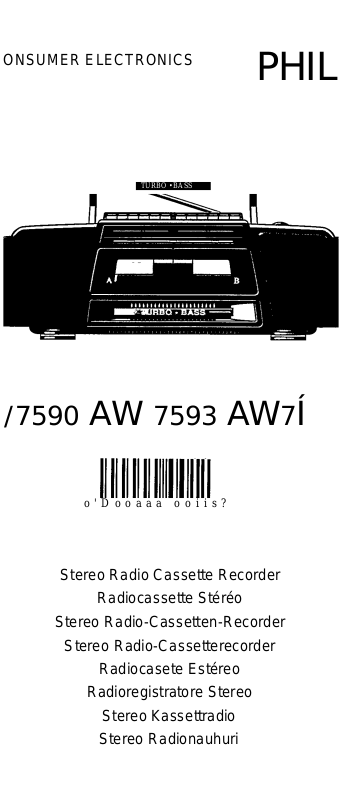

Stereo Radio Cassette Recorder
Radiocassette Stéréo
Stereo Radio-Cassetten-Recorder
Stereo Radio-Cassetterecorder
Radiocasete Estéreo
Radioregistratore Stereo
Stereo Kassettradio
Stereo Radionauhuri
English
Illustrations ...................................................page 28
Guarantee and service.....................pages 27-29-30
............ .......
pages
(T) Français.............. ......pages
Illustrations ...................................................page 28
Garantie et serwce après-vente .. pages 27-29-30
(5) Deutsch
Abbildungen
Garantieleistung und Service
Amtsblatt
Dieses Gerät Ist von der Deutschen Bundespost als Ton- bzw.
Fernseh-Rundfunkempfänger bzw. als Komponente einer solchen,
Anlage (Tuner, Verstärker, aktive Lautsprecheibox, Femseh-Monitor u.'
dgl.) zugelassen. Es entspncht den zur Zeit gellenden Technischen
Vorschnften der Deutschen Bundespost und ist zum Nachweis dafür
mit dem Zulassungszeichen der Deutschen Bundespost gekenn
zeichnet Bitte überzeugen Sie sich selbst
Dieses Gerät darf im Rahmen der auf Seite 12 abgedruckten
’Allgemeine Genehmigung für Ton und Femseh-Rundfunkempfänger’
in der Bundesrepublik Deutschland betneben werden.
Beachten Sie aber bitte. da8 aufgrund dieser Allgemeinen Geneh
migung nur Sendungen des Rundfunks empfangen werden dürfen *)
Wer unbefugt andere Sendungen (z.B. des Polizeifunks, des See
funks. der öffentlichen beweglichen Landfunkdienste) empfängt
verstößt gegen die Genehmigungsauflagen und mac^t sidi daher
nach § 15 Absatz 2a des Gesetzes über Fernmeldeanlagen strafbar
Die Kennzeichnung mit dem Zulassungszeichen bietet Ihnen die
Gewähr, daß dieses Gerät keine anderen Fernmeldeanlagen ein
schließlich Funkanlagen stört
Der Zusatzbuchstabe S •*) beim Zulassungszeichen besagt au
ßerdem, daß das Gerät gegen störende Beeinflussungen durdi
andere Funkanlagen (z.B. des Amateurfunks, des CB-Funks) weit
gehend unempfindlich ist
Geräte ohne den Zusatz S sind nicht besonders störfest
Sollten bei Geräten mit dem Zusatz S ausnahmsweise trotzdem
Störungen auftrelen. oder wenn Sie Fragen haben, so wenden Sie sich
bitte an die örtlich zuständige Funkslörungsmeßstelle.
•) Zum Empfang anderer Sendungen darf dieses Gerät nur mit
Genehmigung der Deutsdten Bundespost benutzt werden. Allge
mein genehmigt ist zur Zeit der Empfang der Aussendungen von
Amaleurfunkstellen und der Normalfrequenz- und Zeitzeichensen
dungen.
••) Weitere Zusätze haben in Bezug auf die Störfestigkeit keine
Bedeutung. Sie geben bei Empfängern vielmehr Aufschluß über
Empfangsmöglichkeiten.
.................... Seite 28
........................................
Die Deutsche Bundespost informiert
Sehr geehrter Rundfunkteilnehmer!
............. ......
_____
.
................................................03-1987
Seite 9
Seiten 27-29-30
Seiten 2 und 12
(nl) Nederlands........ ... pagina 13
Afbeeldingen
Garantie en Service......................pagina’s 27-29-30
.............................................
pagina 28
® Español
Ilustraciones ..............................................página 28
Garantía
«3 Es necesario que lea cuidadosamente su
instructivo de manejo.
.......................................
A
PARA EVTTAR EL RIESGO DE CHOQUE ELECTRICO NO QUITE LA TAPA.
EN CASO DE REQUERIR SERVICIO, DIRUASE AL PERSONAL AUTORIZAOO DE PHNJPS.
.............. ....
páginas 27-29-30
ftECAyCíON ДО.ÉtNCi Д
¡ NO ABRIR, HESGO DE CHOQUE ELECTRICO
página 16
A
N0M
Italiano
Illustrazioni ...................................................pagina 28
Garanzia e servizio
(s) Svenska
Figurer....................................................................sida 28
Garanti och Service
Suomi
Kuvat ................................................................sivu 28
Takuu ja huolto......................................................sivut 27-29-30
.................
...........................
pagine 27-29-30
............. ......
..........................
sidoma 27-29-30
.....................
pagina 19
sida 22
sivu 24
Dansk
Typeskiltet findes pà undersiden af apparaten.
Dette Produkt overholder kravene til radio-ìnterferens
af Europasisk Faellesmarked.
Bemserk: Netafbtyderen POWER er sekundaert
indkoblet og afbtyder ikke strommen fra nettet. Den
indbyggede netdel er derfor tilsluttet til lysnettet sà
laenge netstikket sidder i stikkontakten.
Garanti og Service
................................
sider 27-29-30
(Ñ) Norsk
Typeskilt finnes pi apparatens underside.
Observer: Nettbryteren POWER er sekundert inn-
koplet. Den innebygde netdelen er derfor ikke
frakoplet nettet si lenge apparatet er tilsluttet
nettkontakten.
Garanti og service
..............................
sider 27-29-30
English
battery supply, pull out the plug from the MAINS
socket ©
For the illustrations, keep page 28 open

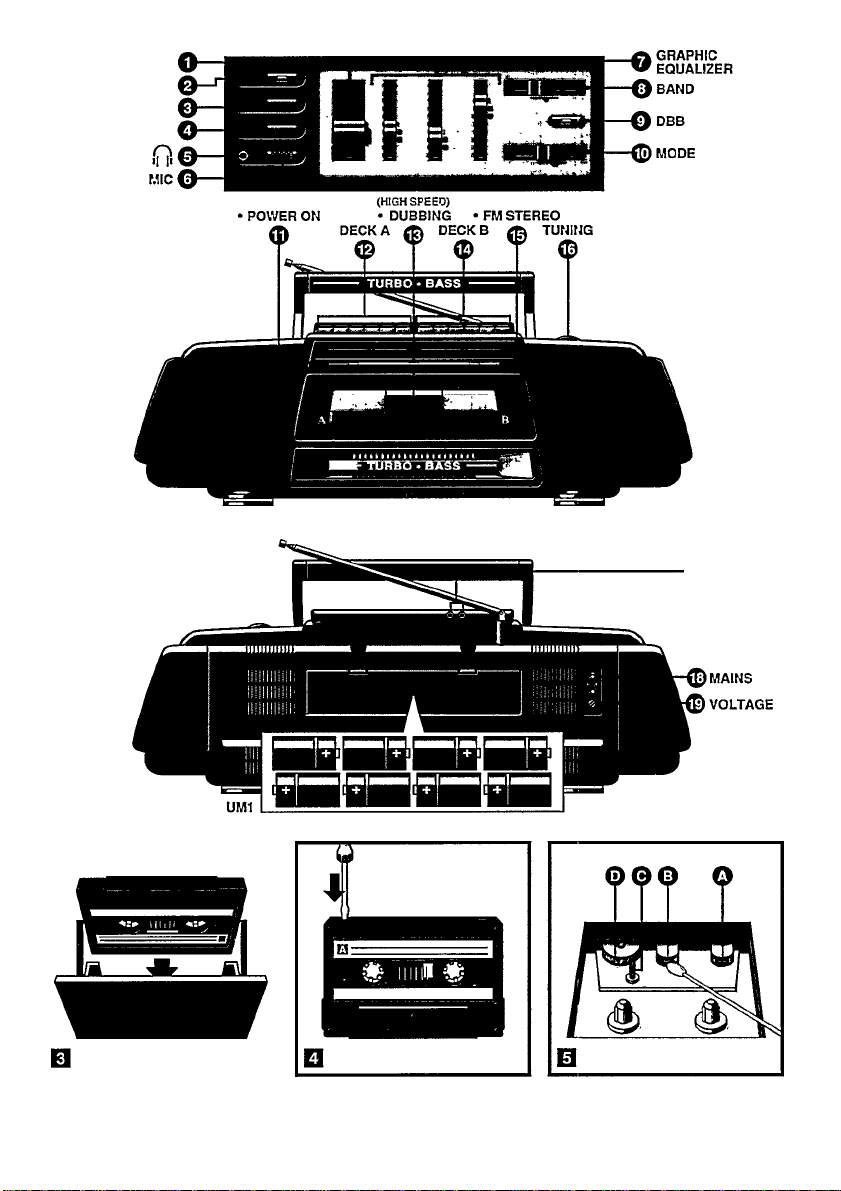

CONTROLS - figs. 1-2
© VOLUME control
© POWER on/off switch
® DUBBING SPEED selector
© FM MONO/STEREO selector
© PHONES socket for stereo headphones
© built-in mono microphone MIC
© GRAPHIC EQUALIZER tone controls
100 Hz - bass
I kHz (1 000 Hz) - mid-range
10 kHz (10 000 Hz) - treble
© BAND selector
© DBB button - press to increase the bass
response
® MODE selector - to select the sound source for
reproduction or recording
© POWER on indicator
® deck A keyboard, for playback only
II PAUSE
^PLAY
^ F.FWD - fast fonvard wind
REWIND - fast rewind
A5 CONTINUE - continuous play (estafette)
■ STOP/EJECT
® high speed DUBBING indicator
@ deck В keyboard, recording and playback
11 PAUSE
i PLAY
^ F.FWD - fast fonvard wind
>> REWIND - fast rewind
• RECORD - record
■ STOP/EJECT
© FM STEREO indicator
© TUNING knob
@ LINE IN sockets for recording from an amplifier,
receiver, recorder, CD player, etc.
© MAINS - socket for mains lead
© VOLTAGE selector (not on all versions)
The type plate is located on the base of the set.
SUPPLY
Battery supply
• Open the battery compartment (fig. 2) and insert
as indicated eight batteries, type R20, UM1 or
D-cells.
• Remove the batteries if exhausted or if they will not
be used again for a long period.
• The battery supply is switched off if the mains lead
socket MAINS © is occupied. To change over to
Mains supply.
• Check if the mains voltage as shown on the type
plate corresponds to your local mains supply. If it
does not, consult your dealer or service organisa
tion.
If the set is equipped with a VOLTAGE selector©, set
this selector to the local mains voltage.
• Connect the mains lead to the MAINS socket ©
and the wall socket. The mains supply is now
switched on.
• To disconnect the set from the mains completely,
withdraw the mains plug from the wall socket.
Important note for users In U.K.:
When fitting a mams plug to the mains lead proceed as folio'.vs:
The v\ires in the mains lead are coloured in accordance with the
following code: Blue “Neutral, Brown=Live.
These colours may not correspond with the colour markings Identifying
the terminals in your plug, so proceed as follows:
Connect the Brown wire to the terminal marked L or coloured Red.
Connect the Blue wire to the terminal marked N or coloured Black.
No connection is necessary to the earth terminal.
Note: This apparatus must be protected by a 3 Amp Fuse if a 13 Amp
plug is used or. if any other type of plug is used, by a5 Amp Fuse either
in the plug or adapter or at the distnbution board. If in doubt consult
a qualiHed electncian.
CONNECTIONS
Stereo headphone socket PHONES ©
You may connect stereo headphones with 3.5 mm
plug to socket PHONES ©.The loudspeakers are
then muted.
Input sockets LINE IN @
Cinch-sockets for amplifying or recording the signal
from an amplifier, receiver, tuner, recorder, CD
player, etc.
• Connect the LINE IN sockets ® to the output
sockets TAPE OUT, REC OUT or UNE OUT of the
other set.
RADIO RECEPTION
• Switch on the set with POWER switch ®.
• Set the MODE selector ©to RADIO.
• Adjust the sound with the controls VOLUME ©,
GRAPHIC EQUAUZER ® and DBB bass button ®.
• Select the wave band using BAND selector ©.
• Tune to a radio station using TUNING knob ©
(SW and LW not on all versions).
- For FM, pull out the telescopic aerial. To improve
FM-reception, incline and turn the aerial. Reduce
its length if the FM-signal is too strong (very close
to a transmitter).
- For AM/MW and LW (Medium and Long Wave),
the set is provided with a built-in aerial, so there
* •
Loading...
