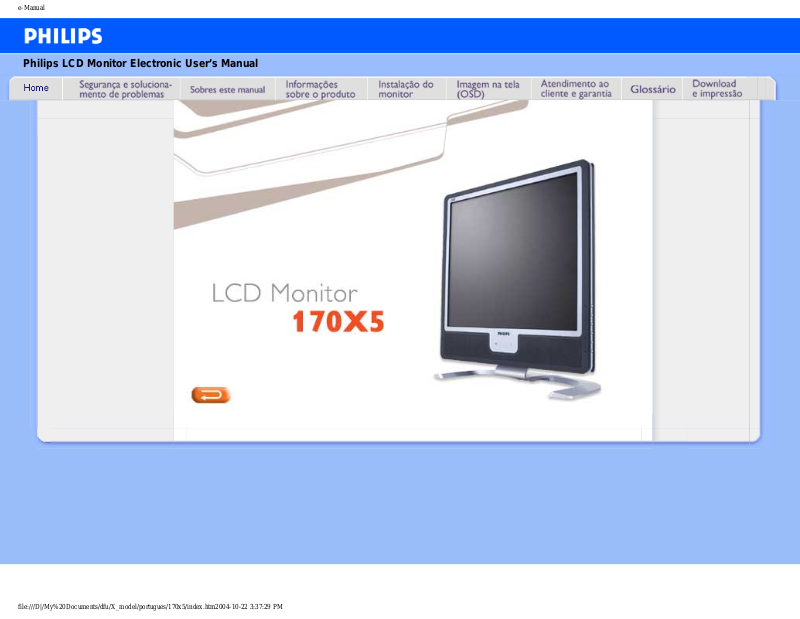

Philips LCD Monitor Electronic User’s Manual

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/index.htm2004-10-22 3:37:29 PM

Informações de Segurança e Solução de Problemas

• Precauções de segurança e manutenção

• Locais de instalação

• Perguntas mais freqüentes

• Solução de problemas

• Informações sobre regulamentações

• Outras Informações adicionais

Informações de Segurança e Solução de Problemas

Precauções de segurança e manutenção

AVISO: O uso dos controles, ajustes ou procedimentos diferentes dos especificados nessa documentação pode resultar em exposição a choque, perigos elétricos e/ou mecânicos.

Leia e siga as instruções abaixo para conectar e utilizar o monitor do seu computador.

● Desconecte o monitor caso não usá-lo por um período de tempo prolongado.

● Desconecte o monitor se precisar limpá-lo, usando um pano levemente úmido. É possível

limpar a tela com um pano seco quando o monitor estiver desligado. Entretanto, nunca use álcool, solventes ou produtos à base de amônia.

● Consulte um serviço técnico caso o monitor não funcione corretamente ao seguir as

instruções desse manual.

● A proteção do gabinete somente deve ser aberta por um profissional de serviço qualificado.

● Mantenha o monitor longe da luz solar direta, de fornos ou qualquer outra fonte de calor.

● Remova qualquer objeto que possa cair nos condutos de ventilação ou que possam impedir

o resfriamento adequado dos componentes eletrônicos do monitor.

● Não bloqueie os orifícios de ventilação do gabinete.

● Mantenha o monitor seco. Para evitar choque elétrico, não exponha o monitor à chuva ou à

umidade excessiva.

● Quando posicionar o monitor, certifique-se de que a tomada pode ser acessada facilmente.

● Se desligar o monitor removendo o cabo de alimentação ou o fio de alimentação DC,

aguarde 6 segundos e, a seguir, conecte o cabo de alimentação ou o fio de alimentação DC para que o monitor opere normalmente.

● Para evitar o risco de choque ou dano permanente ao equipamento, não exponha o monitor

à chuva ou à umidade excessiva.

● IMPORTANTE: Active sempre um programa de protecção de ecrã durante a aplicação. Se

uma imagem estática de elevado contraste ficar muito tempo no ecrã, poderá deixar uma denominada "pós-imagem" ou "imagem fantasma" à frente do ecrã. Trata-se de um fenómeno bem conhecido provocado por problemas inerentes na tecnologia LCD. Frequentemente, a pós-imagem desaparecerá gradualmente ao fim de algum tempo depois de se desligar a electricidade. Tenha em atenção que não é possível reparar o sintoma de pós-imagem e que esta não é abrangida pela garantia.

● Aviso para levantar o monitor - Não utilizar a área por baixo da cobertura do logótipo para

segurar ou levantar o monitor. Se exercer peso na cobertura do logótipo pode fazer com que esta se separe do corpo e provoque a queda do monitor. Ao levantar o monitor, coloque uma mão por baixo da estrutura do monitor.

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/SAFETY/SAFETY.HTM (1 of 3)2004-10-22 3:37:31 PM

Informações de Segurança e Solução de Problemas

Consulte um serviço técnico caso o monitor não funcione corretamente ao seguir as instruções desse manual.

RETORNAR AO INÍCIO DA PÁGINA

Locais de instalação

● Evite o calor e o frio extremos

● Não coloque ou use o monitor LCD em locais expostos a calor, à luz solar direta ou ao frio

extremo.

● Evite mover o monitor LCD entre locais com grandes diferenças de temperatura. Escolha

um local que se enquadre nas amplitudes de temperatura e umidade a seguir:

Temperatura: 5 a 35ºC 41 a 95ºF Umidade relativa do ar: 20% a 80%

● Não exponha o monitor LCD a fortes vibrações ou a condições de alto impacto. Não

coloque o monitor LCD dentro do porta-malas de um carro.

● Tenha cuidado para não danificar o produto, virando-o ou derrubando-o durante a operação

ou o transporte.

● Não coloque ou use o monitor LCD em locais expostos a alta umidade ou em ambientes

empoeirados. Além disso, não deixe que água ou outros líquidos sejam derramados sobre ou no monitor LCD.

RETORNAR AO INÍCIO DA PÁGINA

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/SAFETY/SAFETY.HTM (2 of 3)2004-10-22 3:37:31 PM

Informações de Segurança e Solução de Problemas

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/SAFETY/SAFETY.HTM (3 of 3)2004-10-22 3:37:31 PM

Sobre esse guia

• Sobre esse guia

• Descrição das notas contidas no guia

Sobre esse guia

Esse guia eletrônico do usuário foi desenvolvido para qualquer usuário do monitor Philips LCD. Esse guiacontém informações sobre as características e recursos do monitor LCD, sua instalação, operação e também apresenta outras informações relevantes. Seus conteúdos são idênticos às informações incluídas na versão impressa desse guia.

As seções do guia são as seguintes:

● Informações de segurança e solução de problemasn fornece sugestões e soluções para

problemas comuns, bem como inclui outras informações úteis.

● Sobre esse manual eletrônico do usuário oferece uma visão geral das informaçõescontidas

no guia, juntamente com as descrições de ícone de notas e outras documentações de referência.

● Informações do produto oferece uma visão geral das características e recursos do monitor,

bem como das especificações técnicas do mesmo.

● Instalação do monitor descreve o processo de instalação inicial e oferece uma visão geralda

utilização do monitor.

● Exibição na tela fornece informações sobre como ajustar as definições do seu monitor.

● Atendimento ao cliente e garantia contém uma lista dos Centros de Informação do Cliente

Philips em todo o mundo, juntamente com números de telefones de ajuda e informações sobre a garantia aplicável ao produto.

● Glossário define os termos técnicos.

● Baixar arquivos e imprimir transfere todo esse manual para o disco rígido do seu

computador, tornando mais fácil a sua consulta.

RETORNAR AO INÍCIO DA PÁGINA

Descrição das notas contidas no guia

As subseções a seguir descrevem as convenções das notas usadas nesse documento:

Notas, Cuidados e Avisos

Em todo o guia podem ocorrer blocos de textos podem estar em negrito ou itálico e acompanhados por um ícone. Estes blocos de texto contêm notas, cuidados e advertências e são usados da seguinte forma:

NOTA: Esse ícone indica informações e sugestões importantes que auxiliam na melhor utilização do seus sistema computacional.

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/ABOUT/ABOUT.HTM (1 of 2)2004-10-22 3:37:33 PM

Sobre esse guia

CUIDADO: Esse ícone indica informações que explicam como evitar danos potenciais ao hardware ou perda de dados.

AVISO: Esse ícone indica o potencial para lesãomaterial e explica como evitar o problema.

Algumas advertências podem aparecer em formatos alternados e podem não ser acompanhadas por um ícone. Em tais casos, a apresentação específica da advertência é imposta pelo órgão regulador.

RETORNAR AO INÍCIO DA PÁGINA

Todos direitos reservados. É expressamente proibida a reprodução, cópia, utilização, modificação, contratação, aluguel, apresentação pública, transmição e/ou divulgação do todo ou de parte desse guia sem autorização por escrito

da Philips Electronics N.V.

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/ABOUT/ABOUT.HTM (2 of 2)2004-10-22 3:37:33 PM

Informações sobre o produto

• Características do produto

•

LightFrame

DR para Windows

• Especificações técnicas

• Resoluções e modos de fábrica

• Normas da Philips quanto ao defeito de pixel

• Economia automática de energia

• Características físicas

• Marcação de pino

• Visualizações do produto

•

Função física

Informações sobre o produto

Características do produto

170X5

● Excepcional performance na parte frontal do ecrã

❍ LightFrame

Digital Reality maximiza a experiência multimédia

❍ Zero Bright Dot elimina os defeitos de pontos brilhantes do LCD ❍ Resolução SXGA 1280 x 1024 para uma visualização mais nítida ❍ Rápido tempo de resposta capaz de tratar imagens em movimento rápido ❍ sRGB garante coincidência de cores entre o monitor e as impressões

● Design que complementa qualquer decoração interior ❍ Design exclusivo e elegante que complementa a decoração mais requintada ❍ Controlos LightTouch ultra modernos

● Grande comodidade ❍ Entrada Dupla aceita entradas analógicas VGA e digitais *DVI (*disponível para o

170X5FB/00,170X5FB/93)

❍ Aprecie a experiência multimédia a partir de altifalantes incorporados ❍ Reproduza música a partir de aparelhos áudio externos mesmo que o PC esteja desligado ❍ A alimentação eléctrica incorporada elimina a necessidade de adaptadores eléctricos externos ❍ O CableGuide arruma os cabos e mantém o espaço arrumado ❍ Regulação automática para uma perfeita visualização das imagens com um toque ❍ Fácil regulação das definições do monitor com Philips SmartControl ❍ O ecrã inclina-se para uma visualização confortável a partir de qualquer ângulo

(* o 170X5FB/20 tem entrada analógica, não tem sinais DVI; o 170X5FB/00, 170X5FB/93 aceita sinais VGA analógicos e DVI digitais)

RETORNAR AO INÍCIO DA PÁGINA

LightFrameTM Digital Reality (LightFrameTM DR) para Windows

Introdução

A funcionalidade LightFrame

da Philips enriquece a experiência em termos de fotos e vídeos com modos

predefinidos que são ideais para as suas aplicações favoritas: Internet, visualização de TV/vídeo, fotos e jogos. O motor LightFrame

DR optimiza o brilho, a nitidez, o contraste, a cor, o ruído JPG para fotos e tonalidade da pele

nos vídeos.

Instalação

Vamos por ordem: A funcionalidade LightFrame

DR da Philips só funciona com monitores concebidos especialmente para utilizar este software. Os monitores anteriores da Philips ou de outras marcas não funcionarão com este software especial. Este software destina-se a ser utilizado exclusivamente com os monitores 170X(5) e 190X(5) da Philips. É possível identificar monitores Philips compatíveis através do logótipo LightFrame aposto na sua

parte frontal. Todos os monitores 2004-2005 LightFrame

DR têm datas de produção de Agosto de 2004 ou posteriores. A data de produção e o código do modelo do monitor - 170X5FB ou 190X5FB - podem ser vistos na etiqueta colocada na parte traseira do monitor.

A característica LightFrame

DR funciona com programas baseados em Windows e programas baseados em DOS que funcionam num ambiente Windows. Assim, não funciona com programas baseados em DOS que operam exclusivamente num ambiente DOS.

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/PRODUCT/PRODUCT.HTM (1 of 13)2004-10-22 3:37:38 PM

Informações sobre o produto

Para controlar a funcionalidade LightFrameTM DR no monitor, deverá pretender instalar a aplicação LightFrameTM DR que encontrará no presente CD-ROM.

Para instalar a funcionalidade LightFrame

DR, coloque o CD na unidade de CD-ROM.

Quando o menu do CD aparecer no ecrã,

1) seleccione o idioma preferido

2) seleccione o número do modelo (170X5 ou 190X5)

3) clique em Install LightFrame

Digital Reality.

Siga as instruções que aparecem no ecrã para instalar correctamente o programa. O software verifica se dispõe de um monitor compatível. Para que o software seja instalado, é necessário que aceite as condições do contrato de licença.

Depois da instalação, o ícone de atalho do LightFrame

DR aparece automaticamente no ambiente de trabalho;

clique no item para carregar a barra de controlo no ecrã.

Sugestões de Utilização

1. Cursor com uma lâmpada acesa amarela contra uma lâmpada acesa azul

O rato toma a forma de uma lâmpada para indicar que a funcionalidade LightFrame

está pronta para activar ou

desactivar uma janela alvo que contém fotos, vídeos ou outros conteúdos que podem ser melhorados. Uma lâmpada amarela significa que está a movimentar-se sobre uma janela onde a LightFrame

DR pode ser activada. Clique na

janela para activar a melhoria. Se estiver a movimentar-se sobre uma janela activada, aparece uma lâmpada azul. Clique na janela para desactivar a LightFrame

DR.

Exemplos de cursores

A seguir, apresenta-se uma lista de cursores LightFrame

DR.

Este é o cursor predefinido que aparece quando se movimenta sobre uma janela ou área não melhorada pela LightFrame

DR. Ao clicar e arrastar este cursor sobre uma janela ou área, activa a melhoria LightFrameTM DR.

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/PRODUCT/PRODUCT.HTM (2 of 13)2004-10-22 3:37:38 PM

Informações sobre o produto

O cursor transforma-se numa lâmpada amarela ao passar por cima de uma janela não activa, indicando que a LightFrame

DR pode ser activada na janela seleccionada. Clique para activar a LightFrameTM DR na janela

seleccionada. Para activar a LightFrame

DR simultaneamente num total máximo de oito janelas, clique nas janelas

seleccionadas uma a uma, ao mesmo tempo que prime a tecla Shift.

O cursor transforma-se numa lâmpada azul ao passar por cima de uma janela LightFrame

DR activa. Clique para

desactivar a LightFrame

DR na janela seleccionada.

O cursor normal é restaurado depois de clicar num alvo sem premir a tecla "Shift" ou depois de arrastar um rectângulo.

2. Barra de controlo da LightFrame

A barra de controlo da LightFrame

DR aparece no topo do ecrã depois de activada qualquer função da

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/PRODUCT/PRODUCT.HTM (3 of 13)2004-10-22 3:37:38 PM

Informações sobre o produto

LightFrameTM DR. A barra de controlo é outra actualização que ajuda a executar as novas e excelentes funcionalidades da

LightFrame

Digital Reality. A imagem seguinte descreve as tarefas desempenhadas por cada botão.

Para arrastar a barra de controlo para qualquer área preferida do ecrã, clique no logótipo LightFrame

DR.

(Consulte os exemplos a seguir) Esta área não é um botão.

Active ou desactive o ícone da LightFrame

Liga ou desliga a LightFrame

DR Quando a LightFrameTM está activa

numa janela seleccionada, o ícone passa de azul para amarelo.

Active ou desactive o ícone de menu de modo

O ícone do menu de modo predefinido aparece quando não está seleccionado nenhum modo. Quando selecciona a foto, a Internet ou outro modo, o ícone do modo seleccionado aparece.

Desactive todos os ícones das janelas LightFrame

Desactiva todas as janelas LightFrame

DR. Esta função só está visível

quando as janelas LightFrame

estão activas.

Ícone de propriedades

Dá acesso ao menu Propriedades, que inclui as seguintes opções: Arranque automático da LightFrame

DR: Sim/não

Posição: LightFrame

DR Sempre no topo Mensagem de aviso: Ligada/desligada Selecção alvo: Automático/manual Selecção de monitor: Escolha entre dois monitores ligados ao mesmo PC

Coloque o ícone da LightFrame

DR na barra de tarefas: Sim/não

Ícone do modo de informações

Activa e desactiva o modo de Informações, que disponibiliza informações sobre a barra de ferramentas e os itens do menu, assim como acesso aos ficheiros de Ajuda

Ícone de saída

Clique para sair da barra de controlo da LightFrame

3. Optimizar as definições da LightFrame

Seguidamente, apresenta-se a forma de optimizar as definições da LightFrame

DR de acordo com as suas

preferências pessoais:

1. Seleccione o modo pretendido no Menu de modos. Clique para abrir o modo.

2. O menu de definições

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/PRODUCT/PRODUCT.HTM (4 of 13)2004-10-22 3:37:38 PM

Informações sobre o produto

3. Altere as definições puxando a barra de cores ou premindo o botão de mais (+) ou (-) para definir os níveis

pretendidos.

Depois de terminar, clique no ícone de Modos para sair do menu.

4. Tecla de atalho da LightFrame

A tecla de atalho da LightFrameTM encontra-se na parte frontal do monitor da LightFrameTM DR. O LED azul fica aceso quando a LightFrame

é activada e apagada quando a funcionalidade é desactivada. Um toque na tecla de

atalho proporciona rapidamente uma melhoria do ecrã inteiro na opção de modo Internet, Fotos ou Vídeo-Fotos.

Ao tocar no botão frontal, abre-se uma pequena janela OSD (instruções no ecrã) directamente por cima do local do botão. Utilize este ecrã para seleccionar o melhor modo de ecrã inteiro para a aplicação com a qual está a trabalhar. Prima

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/PRODUCT/PRODUCT.HTM (5 of 13)2004-10-22 3:37:38 PM

Informações sobre o produto

continuamente na tecla de atalho para percorrer as opções disponíveis.

1) Ao tocar na tecla de atalho da LightFrameTM, abre-se uma janela de Instruções no Ecrã (OSD). Toque continuamente no botão para percorrer os diversos modos disponíveis de Internet, Fotos e Vídeo-TV. Quando um modo fica disponível para selecção, a sua cor muda de azula para amarelo. Ao atingir o modo pretendido, retire o dedo da tecla de atalho. Volvidos três segundos, o modo que seleccionou será confirmado e a janela OSD fechará automaticamente.

2) Toque na tecla de atalho da LightFrameTM DR durante três segundos para entrar no modo de demonstração da LightFrame

. Para sair do modo de demonstração, volte a premir a tecla de atalho.

5. Idioma Embora o inglês seja o idioma predefinido da LightFrame

DR, são igualmente suportados o neerlandês, francês,

alemão, italiano, Português, espanhol, chinês simplificado e coreano. A LightFrame

DR detectará o idioma do

sistema operativo do computador e procederá à sua selecção automática.

Notas

A funcionalidade LightFrame

DR da Philips só funciona com monitores concebidos especialmente para utilizar este

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/PRODUCT/PRODUCT.HTM (6 of 13)2004-10-22 3:37:38 PM

Informações sobre o produto

software. Se a funcionalidade LightFrame™ DR detectar que o monitor não é compatível com a LightFrameTM DR, uma mensagem nesse sentido aparece no ecrã do monitor. Se vir esta mensagem, pode anular ou prosseguir a

instalação; porém, se prosseguir a instalação, é provável que a LightFrame

não funcione no monitor.

Como utilizar a LightFrameTM DR

Após a sua instalação, o ícone de atalho da LightFrame

aparece no ecrã sempre que o computador é ligado.

Para mais informações sobre a utilização da funcionalidade LightFrame

, consulte as informações de ajuda

disponibilizadas após a instalação.

Compatibilidade

A presente versão da característica LightFrame

é compatível com: Windows® XP Windows® 2000 Professional Edition com Service Pack 2

Como transferir o ficheiro de instalação LF DR melhorado

Visite http://www.philips.com/support

RETORNAR AO INÍCIO DA PÁGINA

Especificações técnicas*

PAINEL LCD

• Tipo LCD TFT

• Tamanho da tela 17"/43,2 cm diagonal

• Pitch de pixel 0,264 x 0,264 mm

• Tipo de painel LCD

1280 x 1024 pixels faixas verticais R.G.B. Recobrimento anti-reflexivo

• Área útil efetiva 337,9 x 270,3 mm

• Cores de tela 16M cores

VARRIMENTO

• Taxa de actualização vertical 56 Hz-76 Hz

• Frequência horizontal

30 kHz-82 kHz

VÍDEO

• Banda de vídeo 135 MHz

• Impedância de entrada

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/PRODUCT/PRODUCT.HTM (7 of 13)2004-10-22 3:37:38 PM

Informações sobre o produto

- Vídeo

- SInc.

2.2K

• Níveis dos sinais de entrada 0.7 Vpp

• Sinal de entrada sinc.

Sinc. separado Sinc. composto Sinc. verde

• Polaridade de sinc. Positiva e negativa

• Interface para vídeo

Entrada dupla: D-Sub (analógica) e DVI-D (digital) (170X5FB/00,170X5FB/93) estão disponíveis e são seleccionáveis pelo utilizador.

• Light Frame

Melhoria do brilho e nitidez

Áudio

• Altifalante

Áudio Estéreo de 4 W (2 W/canal RMS x2, 300 Hz-14kHz, 16 ohm, PMPO 32 Watt)

• Conector de altifalante Mini ficha de 3,5 mm

• Conector de sinal de entrada Mini ficha de 3,5 mm

• Saída de áudio autónoma

Haja ou não um monitor, se houver uma entrada áudio, a saída áudio estará sempre funcional.

CARACTERÍSTICAS ÓTICAS

• Relação de contraste 450:1 (típico)

• Brilho

250 cd/m

(típico)

• ängulo de contraste máximo 6 horas

• Temperatura de branco

x: 0,283 y: 0,297 (a 9300° K) x: 0,313 y: 0,329 (a 6500° K) x: 0,313 y: 0,329 (a sRGB)

• Ângulo de visualização (C/R >5)

Para cima 70° (típico) Para baixo 70° (típico) Esquerda 80° (típico) Direita 80° (típico)

• Tempo de resposta 16 ms (típico)

sRGB

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/PRODUCT/PRODUCT.HTM (8 of 13)2004-10-22 3:37:38 PM

Informações sobre o produto

sRGB é um padrão que visa garantir um correto intercâmbio de cores entre diferentes equipamentos (por exemplo: câmeras digitais, monitores, impressoras, scanners, etc.).

Usando um espaço de cor unificado padrão, o sRGB vai ajuda a apresentar corretamente em seu monitor Philips fotos tiradas por um equipamento compatível com ele (sRGB). Dessa forma, as cores são calibradas e você poderá confiar na correção das cores mostradas na tela.

O importante, quando se usa o sRGB, é que o brilho, o contraste e a gama de cores são fixados a um nível de ajuste predeterminado.

Por isso é importante selecionar o nível de ajuste do sRGB setting na função OSD do monitor.

Para o efeito, abra as instruçäes no ecrã, premindo a tecla OK na parte frontal do monitor. Utilize a tecla descendente para ir para Ajustar Cor e volte a premir OK. Seguidamente, desloque a tecla descendente para ir para sRGB e volte a premir OK.

Saia da função OSD.

Depois disso, não mexa mais no valor de ajuste de brilho ou contraste do monitor. Se algum desses valores for alterado, o monitor sairá do modo sRGB e irá para o valor de temperatura de cor de 6500 K.

Nota: O modo sRGB não está disponível enquanto a função “LightFrame

” estiver activada.

* Estas informações estão sujeitas a alterações sem aviso prévio.

RETORNAR AO INÍCIO DA PÁGINA

Resoluções e modos de fábrica

• Máximo 1280 x 1024 at 75Hz

• Recomendado 1280 x 1024 at 60Hz

16 modoes definíveis pelo usuário

16 modos pré-ajustados na fábrica:

Freq. H (kHz) Resolução Freq. V (Hz)

31,5 640*350 70 31,5 720*400 70 31,5 640*480 60 35,0 640*480 67 37,5 640*480 75

31.3 688*556 50 35,2 800*600 56 37,9 800*600 60 46,9 800*600 75

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/PRODUCT/PRODUCT.HTM (9 of 13)2004-10-22 3:37:38 PM

Informações sobre o produto

49,7 832*624 75 48,4 1024*768 60 60,0 1024*768 75 69,0 1152*870 75 71,8 1152*900 76 63,9 1280*1024 60 80,0 1280*1024 75

RETORNAR AO INÍCIO DA PÁGINA

Economia automática de energia

Se possuir uma placa de tela compatível com o DPMS da VESA ou o software instalado em seu computador, o monitor pode reduzir automaticamente o consumo de energia, quando não estiver em uso. E se a entrada de um teclado, mouse ou outro dispositivo de entrada for detectado, o monitor "ativar-se-á" automaticamente. A tabela abaixo ilustra o consumo de energia e a sinalização da função de economia automática de energia: Power Management Definition:

Power Management Definition

Modo VESA Vídeo Sinc. H Sinc. V Energia utilizada Cor do LED

Ativo Ligado (ON) Sim Sim < 45 W Verde

Dormir Desligado (OFF) Não Não < 1 W Âmbar

Desligar Desligado (OFF) - - < 1 W

Desligado

(OFF)

Este monitor é compatível com o

ENERGY STAR

. Como parceira da ENERGY STAR®, a

PHILIPS determinou que este produto siga as diretrizes da ENERGY STAR

quanto à

eficiência de energia.

RETORNAR AO INÍCIO DA PÁGINA

Características físicas

• Dimensões (L x A x P)

388 x 400 x 181 mm (na posição mais baixa)

• Peso 5,5 kg

• Inclinação/Giratória -5°~25°

• Regulação da altura 100 - 240 VAC, 60 - 50 Hz

• Consumo

35 W* (típico)

• Temperatura

5° C a 35° C (em funcionamento)

-20° C a 60° C (guardado)

• Umidade relativa 20% a 80%

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/PRODUCT/PRODUCT.HTM (10 of 13)2004-10-22 3:37:38 PM

Informações sobre o produto

• MTBF do sistema 50 mil horas (CCFL 40 mil horas)

• Cor do gabinete Preto

* Estas informações estão sujeitas a alterações sem aviso prévio.

* Resolução de 1280x 1024, tamanho padrão, brilho máximo, contraste 50%, 9300° K, Padrão de broncos total, sem ãudio.

RETORNAR AO INÍCIO DA PÁGINA

Marcação de pinos

O conector digital contém 24 contatos de sinal organizados em três fileiras de oito contatos. As marcações de pino estão apresentadas na tabela:

Ní Pino

Distribuição do

Sinal

Ní Pino Distribuição do Sinal Ní Pino

Distribuição do

Sinal

Dados TMDS 2-

Dados TMDS 1-

Dados TMDS 0-

Dados TMDS 2+

Dados TMDS 1+

Dados TMDS 0+

Blindagem 2/4 Dados TMDS

Blindagem 1/3 Dados TMDS

Blindagem 0/5 Dados TMDS

Sem conexão

Sem conexão 20 Sem conexão

Sem conexão

Sem conexão 21 Sem conexão

Relógio DDC

Energia +5V

Blindagem de Relógio TMDS

Dados DDC

Terra (+5V)

Relógio TMDS+

Sem conexão

Detecção Ligação a Quente

Relógio TMDS-

Conector D-sub (macho) de 15 pinos do cabo de sinal :

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/PRODUCT/PRODUCT.HTM (11 of 13)2004-10-22 3:37:38 PM

Informações sobre o produto

Pino

No.

Definição

Pino

No.

Definição

Entrada de vídeo vermelha

+5 V

Entrada de vídeo verde/ SOG

10 Terra lógico 3 Entrada de vídeo azul 11 Terra 4 Sense (GND) 12

Linha de dados série (SDA)

Detecção Ligação a Quente

Sincronização horizontal / H+V

6 Terra vídeo vermelho 14 Sincronização vertical 7 Terra vídeo verde 15

Linha do relógio de dados (SCL)

8 Terra vídeo azul

RETORNAR AO INÍCIO DA PÁGINA

Visualizações do produto

Siga os links para obter várias visualizações do monitor e de seus componentes.

Descrição da visão frontal do produto

RETORNAR AO INÍCIO DA PÁGINA

Função física

1) Inclinação

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/PRODUCT/PRODUCT.HTM (12 of 13)2004-10-22 3:37:38 PM

Informações sobre o produto

RETORNAR AO INÍCIO DA PÁGINA

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/PRODUCT/PRODUCT.HTM (13 of 13)2004-10-22 3:37:38 PM

Instalação do Monitor LCD

•

Descrição da visão frontal do produto

•

Conexão ao seu PC

•

Passos Iniciais

•

Otimização do desempenho

Instalação do Monitor LCD

Descrição da visão frontal do produto

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/INSTALL/INSTALL.HTM (1 of 5)2004-10-22 3:37:41 PM

Instalação do Monitor LCD

1 O botão LIGAR usado para ligar o monitor. 2 LED de energia

Botão OK. Quando pressionado, leva aos controles OSD.

Os botões PARA CIMA e PARA BAIXO são usados durante o ajuste de OSD (em exibição na tela) do monitor.

Tecla de atalho BRILHO. Quando os botões de setas PARA CIMA e PARA BAIXO forem pressionados, os controles de ajuste para o BRILHO serão exibidos.

Os botões ESQUERDA e DIREITA, como os botões PARA CIMA e PARA BAIXO, também são usados no ajuste de OSD do monitor.

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/INSTALL/INSTALL.HTM (2 of 5)2004-10-22 3:37:41 PM

Instalação do Monitor LCD

VOLUME

Tecla de atalho do VOLUME. Quando os botões de setas ESQUERDA e DIREITA são premidos, os controlos de regulação do VOLUME aparecem.

Ajusta automaticamente a posição horizontal, a posição vertical, a fase e a configuração do relógio.

Tecla de atalho LightFrameTM para seleccionar modos de ecrã inteiro entre Internet, Foto e Vídeo-TV.

Retire a película protectora

Uma película especial protege a estrutura do ecrã do novo monitor Philips durante o transporte. Antes de utilizar o monitor, retire a película protectora do ecrã.

RETORNAR AO INÍCIO DA PÁGINA

Vista Traseira

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/INSTALL/INSTALL.HTM (3 of 5)2004-10-22 3:37:41 PM

Instalação do Monitor LCD

1 Tomada de auscultadores (lateralmente) 2

Entrada VGA

Entrada DVI-D (*disponível para o 170X5FB/00,170X5FB/93)

Entrada eléctrica c.a. 5 Entrada de áudio PC 6 Cadeado anti-roubou Kensington

RETORNAR AO INÍCIO DA PÁGINA

Otimização do desempenho

● Para obter o melhor desempenho, certifique-se de que as definições do monitor estão ajustadas em 1280x1024, 60Hz.

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/INSTALL/INSTALL.HTM (4 of 5)2004-10-22 3:37:41 PM

Instalação do Monitor LCD

Nota: É possível verificar as definições de visualização actuais, premindo

uma vez o botão "OK". Passe para Informações sobre o Produto. O modo de visualização actual é apresentado no item denominado RESOLUTION (resolução).

● O programa, incluído neste CD, "Ajuste de tela plana" (FPadjust) utilizado para obter o melhor desempenho do monitor, também

pode ser instalado. As Instruções passo a passo estão disponíveis e destinam-se a guiá-lo no processo de instalação. Clique no link para obter mais informações sobre esse programa.

Mais informações sobre FP_setup04.exe

RETORNAR AO INÍCIO DA PÁGINA

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/INSTALL/INSTALL.HTM (5 of 5)2004-10-22 3:37:41 PM

Display na tela (OSD)

• Descrição do display na tela

•

A estrutura do OSD

• SmartControl

•

Perguntas e Respostas

Display na tela (OSD)

Descrição do display na tela

O que é display na tela?

Esta é uma característica em todos os monitores de cristal líquido da Philips a qual permite o usuário final ajustar a performance da tela dos monitores diretamente através de uma janela de instruções que aparece na tela. A interface do usuário é fácil de ser usada ao operar o monitor.

Instruções básicas e simples sobre as teclas de controle.

Nos controles frontais do seu monitor, uma vez que o botão

tenha sido apertado, a janela dos

controles principais do On-Screen Display (OSD) aparecerá. Agora você já pode começar a fazer os ajustes às diversas funções do seu monitor. Use as teclas

ou para fazer os

ajustes.

RETORNAR PARA O INÍCIO DA PÁGINA

A estrutura do OSD

Segue abaixo uma visão geral da estrutura do On-Screen Display. Estas informações poderão ser usadas como referência quando desejar fazer diferentes ajustes.

Entrada de sinal analógico :

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/OSD/OSDDESC.HTM (1 of 8)2004-10-22 3:37:45 PM

Display na tela (OSD)

Entrada de sinal digital:

(170X5FB/00,170X5FB/93)

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/OSD/OSDDESC.HTM (2 of 8)2004-10-22 3:37:45 PM

Display na tela (OSD)

RETORNAR PARA O INÍCIO DA PÁGINA

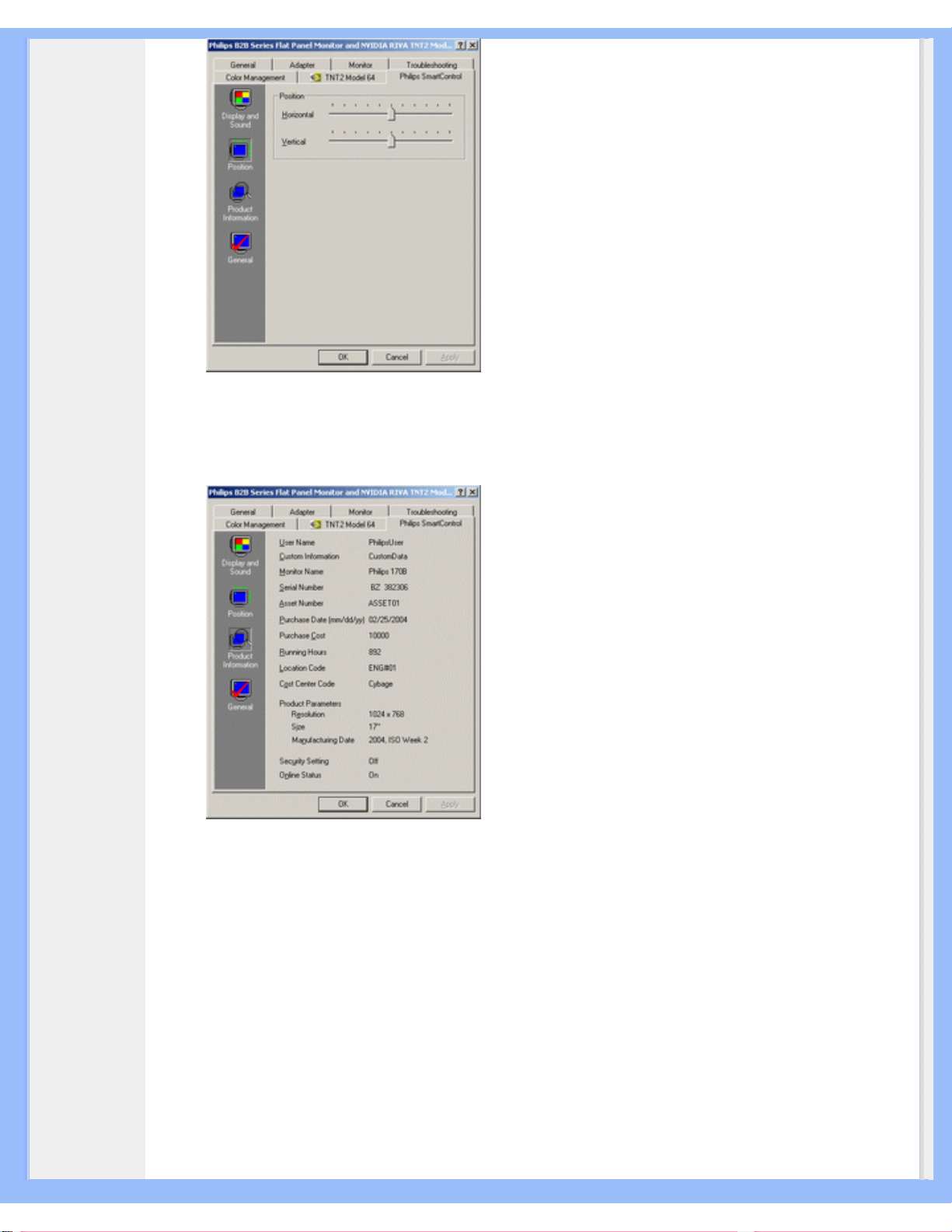

SmartControl

Trata-se de uma alternativa cómoda para regular as performances e as definições do monitor através de um interface de software.

O SmartControl apresenta o painel de controlo de propriedades para regular o brilho, o contraste, a temperatura de cor, a posição e outras definições. O SmartControl apresenta também informações sobre o hardware, incluindo o modelo, o número de série, horas de funcionamento do interface.

O SmartControl é aplicado e instalado em computadores que utilizam monitores Philips. Assim, é possível aos monitores e PCs interagir com as solicitações do Administrador.

1. Requisito

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/OSD/OSDDESC.HTM (3 of 8)2004-10-22 3:37:45 PM

Display na tela (OSD)

● Todas as placas gráficas com conjuntos de chips gráficos nVIDIA e ATI que suportam o

interface DDC/CI

● Sistemas operativos Microsoft Windows 2000 e XP.

● Todos os monitores Philips que suportam o interface DDC/CI

2. Instalação

Como transferir o ficheiro "SmartControl Installation":

Siga a orientação apresentada no programa de instalação do componente SmartControl.

3. Acesso ao SmartControl

● Clique com o botão direito no ambiente de trabalho do PC e seleccione Propriedades no

menu de contexto.

● Clique no separador Definições e, a seguir, clique no botão Avançadas.

● Clique no separador Philips SmartControl.

file:///D|/My%20Documents/dfu/X_model/portugues/170x5/OSD/OSDDESC.HTM (4 of 8)2004-10-22 3:37:45 PM

+ 65 hidden pages
