Ta r talom

Előkészületek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Első bekapcsolásako . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Az elforgatható állvány vezérléséhez . . . . . . . . . . . . . . . . . . . . . . 3

A TV-készülék elején található gombok . . . . . . . . . . . . . . . . . . . . 3

A távvezérlő RC4310 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Megtekintési (navigációs) képernyő . . . . . . . . . . . . . . . . . . . . . . . 6

Menühasználat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Bevezetés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Hogyan lehet mozogni a Beállítások menüben . . . . . . . . . . . . . . . . . . . 7

Demo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Installálás

A menünyelv vagy ország kiválasztása . . . . . . . . . . . . . . . . . . . . . . . . . 8

A TV-csatornák tárolása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Szoftver-frissítés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

A TV beállítása

Preferenciák . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Forrás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Dekóder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

TV menü

Kép . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Hang menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Funkciók menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Ambilight menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Multimedia Browser

A memóriakártya/USB-egység tartalmának megtekintése . . . . . . . . . 19

Multimedia Browser menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Teletext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Teletext menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Oldalsó csatlakozások . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Periféria csatlakoztatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Videomagnó (vcr-dvd+rw) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Videomagnó és egyéb berendezések . . . . . . . . . . . . . . . . . . . . . . . . . 25

DVD-lejátszó vagy egyéb külső, digitális berendezés . . . . . . . . . . . . . . 26

Multi Channel Surround szabványú vevőt . . . . . . . . . . . . . . . . . . . . . . 27

HDMI csatlakozóhoz csatlakoztatandó berendezés . . . . . . . . . . . . . . 28

DVI csatlakozóhoz csatlakoztatandó berendezés . . . . . . . . . . . . . . . . 29

Felvétel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

A csatlakoztatott berendezések kiválasztása . . . . . . . . . . . . . . . 30

Gombok az audio- és videoberendezések kezeléséhez . . . . . . . . 31

A távirányító beállítása külső berendezés vezérléséhez

A kód beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

A kiválasztott üzemmód visszavonásához . . . . . . . . . . . . . . . . . . . . . . 32

A megismerni kívánt távirányító . . . . . . . . . . . . . . . . . . . . . . . . . 34

Hasznos tanácsok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

1 - Szoftverfrissítés Philips tv-készülékek számára,

portatív adattárolók felhasználásával . . . . . . . . . . . . . . . . . . . 37

2 - Zenei háttér-aláfestéssel rendelkező diák bemutatásának

formátuma a lapos Philips tv-készülékek számára . . . . . . . . 39

3 - Philips TV - Hordozható USB memóriaegység . . . . . . . . . . . 41

R Az használatból kivont

készülékkel kapcsolatos tudnivalók

A Philips különösen nagy figyelmet fordít arra, hogy termékeivel a környezetet a lehető legkisebb mértékben szennyezze vagy káro-sítsa. Új TV-készüléke tartalmaz újra felhasználható anyagokat. Ajánlatos a használatból kivont készülék szétszerelését erre szakosodott vállalatokkal végeztetni, mert ezek az újra felhasználható anyagok és alkatrészek elkülönítése útján minimálisra csökkentik a megsemmisítendő anyag menynyiségét. Kérjük, hogy a használatból kivont készülékének eldobásakor tartsa be a helyi előírásokat!

Segítség?

Ha a televízióval kapcsolatban olyan problémája merül fel, amelyet a használati utasításban található "Hasznos tanácsok" alapján nem tud megoldani, kérje a helyi Philips márkaszerviz segítségét! Mielőtt ezt megteszi, kérjük, olvassa le a készülék hátulján, vagy a dobozon található típusjelet és a gyártási számot!

Típusjel: 42PF9830/10

Gyártási szám:___________________

A kepernyő

Lasd 3.old

Magyar

Az EasyLink szolgáltatás az «egy gombnyomással» módszeren alapul. Ez azt jelenti, hogy a televízió és videomagnó egyszerre teljesíti az egymás utáni műveleteket, azzal a feltétellel, hogy mind a két berendezés rendelkezik EasyLink funkcióval, és a videomagnóhoz mellékelt SCART kábellel vannak összekötve.

NXT®is a trademark of New Transducers Limited

A tv-készülék első, és csak az első bekapcsolásakor automatikusan elindul a készülék beállítási procedúrája. Ennek a procedúrának a folyamán egy egész sor képernyő fog megjelenni, amelyek segítenek a felhasználónak a beállításban.

& Az információs képernyő megjelenését követően megjelenik a képernyő-menü nyelvének kiválasztására vonatkozó kérdés.

(A fejléc és az információ nyelve a képernyőn folyamatosan változni fog.)

é A kurzort fel/le mozgatva válassza ki a szükséges nyelvet. “ Nyomja meg a OK gombot. ‘ A beállítási procedúra folytatásához kövesse a képernyőn megjelenő utasításokat.

Megjegyzés:Az elsődleges beállítási procedúra befejeződését követően Ön a Settings (Beállítások) menü segítségével tudja módosítani a beállításokat. Lásd 11. oldal

Ne dugja be a csatlakozót a fali konnektorba és ne állítsa fel a tv-készüléket a fali konzolra, amíg az összes csatlakoztatást el nem végezte.

& Utasítás a falra erősítéshez/Asztali alátét/Forgatható állvány

Lásd a szállítási készletben megtalálható "Gyors start" megnevezésű külön utasítást az asztali alátétre és/vagy fali tartóra és a forgatható állványra vonatkozó információkkal.

Figyelem:a készülék elhelyezéséhez speciális tapasztalat szükséges és azt csak

szakember végezheti el. Ne próbálja meg ezt a munkát önállóan elvégezni.A Philips semmilyen felelősséget sem vállal a helytelen elhelyezésért vagy az olyan elhelyezésért, amelynek a következménye baleset vagy sérülés.

A szállítási csomagban megtalálható tartó felhasználása a készülék felállításához:

- Ön megkérheti a szolgáltatást nyújtó képzett szakembert, hogy használja fel a tartót a képernyőnek falra történő rögzítéséhez.

- Kövesse a tartóval együtt szállított útmutató utasításait.

- Bizonyosodjon meg arról, hogy a fali rögzítés eléggé biztonságos és megfelel a biztonsági szabványoknak.A tv-készülék súlya (csomagolóanyagok nélkül) körülbelül 42 kg.

é Állítsa fel vagy függessze fel a televízió-készüléket a kívánt helyre, de olyan

módon, hogy ne legyen akadályoztatva a levegő szabad cirkulációja a szellőzőrácsokon keresztül. A vevőkészüléket nem szabad túl szűk helyen elhelyezni, például könyvespolcon vagy hasonló helyeken.Veszélyes szituációk keletkezésének kizárása érde-kében nem megengedhető nyílt láng (például égő gyertyák) jelenléte a televízió-készülék közvetlen közelében. Kerülni kell,hogy a hőforrások, a közvetlen napsugárzás,csapadék vagy egyéb nedvesség a televízióra közvetlenül fejtsenek ki hatást. Ki kell zárni,hogy a készülékbe nedvesség-cseppek vagy kifröccsent víz kerüljön, ezért tilos rajta elhelyezni bármilyen olyan tárgyat, amely folyadékkal van megtöltve (például vázákat).

& Illessze az antenna csatlakozó dugóját a TV hátoldalán található x

antennahüvelybe! A képminőség javítása érdekében használja a készülékhez mellékelt antennakábelt!

é Mielőtt üzembe helyezné a televíziót, csatlakoztassa hozzá a periferikus

berendezéseket.

“ Csatlakoztassa a mellékelt hálózati csatlakozózsinórt a televíziókészülék alsó

részén található aljazathoz és a 198-264 Volt feszültségű hálózati konnektorhoz. Óvja a hálózati csatlakozókábelt sérüléstől, mert a sérült kábel tüzet és áramütést okozhat, ne tegyen nehéz tárgyat a hálózati csatlakozókábelre.

Te gye be a távvezérlőbe a 2 mellékelt elemet (1,5 V-os RT típus)!

A készülékhez mellékelt elemek nem tartalmaznak higanyt és kadmiumot (nehézfémek). Számos országban azonban még az ilyen elemeket is tilos a háztartási hulladékkal együtt kidobni. Ajánlatos tehát a lakóhelyén felvilágosítást kérni a helyi előírásokkal kapcsolatban.

Nyomja meg a standby gombot B,ami a TV készülék elején található. A TV készülék elején található kontrollampa kigyullad és a képernyő is bekapcsolódik. Ha a készülék standby módban van, azaz ég a piros kontrollámpa, nyomja meg a

-P+ vagy B gombokat a távirányítón.

Első bekapcsolásako

Biztonságtechnika

Végezze el a szükséges csatlakoztatásokat

Kapcsolja be a TV-t

Tá vvezérlő

UK - EIRE

DVD/R TV VCR AUX

SELECT

DEMO

ABC DEF

SAT

BROWSE

MOT

Ha távirányítója esetleg elvész,vagy eltörik, az alapvető beállítást a készülék elején található gombok segítségével is elvégezheti.

•A hangerőt a V - vagy + gomb megnyomásával szabályozhatja

•A

-P/CH+ gomb megnyomásával válthat TV-csatornát vagy programot.

A fő menü előhívható távirányító nélkül is a

MENU gombbal.

Használja:

•A V - + és a

P/CH-, P/CH+ gombokat megfelelő irányban a mellékelt ábra

szerint, hogy kiválassztja a menüpontot.

• Az

MENU gomb megnyomásával erősítse meg választását.

Figyelem: A készülék elején elhelyezkedő

MENU gombbal vezérelt menüből csak a

Kilépés menüponttal léphet ki. Lépjen a Kilépés menüpontra és nyomja meg a

MENU gombot.

A forgatható tartó mindkét irányban 30 fokkal képes elfordulni.Vezérelhető a tv-készülék távirányítója segítségével, valamint elfordítható manuálisan is.

Előkészületek

& A forgatható tartóállvány transzformátorának egyenáramú csatlakozójától jövő

vezetéket csatlakoztassa a magán a tartón található egyenáramú konnektorba.

é Csatlakoztassa a villamos tápvezetéket a forgatható állvány transzformátorához. “ Csatlakoztassa a forgatható állvány transzformátorának zsinórját a hálózati

konnektorhoz.

Operation

Mindenekelőtt nyomja le és tartsa lenyomva a

SWIVEL MOT (forgatható

tartó) gombot, amely a távirányító oldalán található. Ezt követően egyszerre:

-mozgassa a kurzort balra/jobbra a kiválasztott irányba történő forgatáshoz;

- mozdítsa el a kurzort lefelé a forgatható tartónak a kiindulási helyzetbe történő visszatérítéséhez;

- mozdítsa el a kurzort felfelé a forgatható tartónak az utolsó kiválasztott helyzetbe történő visszatérítéséhez.

Megjegyzés: az elektromos táplálás kikapcsolása vagy a tápvezeték villásdugójának a konnektorból történt kihúzása után állítsa be a forgatható állvány helyzetét a kurzor balra/jobbra mozgatásával.-.

Az eredeti helyzet automatikus beállítása

Nyomja le és tartsa lenyomva legalább 5 másodpercig a B gombot a tvkészülék lekapcsolásához és a forgó tartó kiinduló helyzetbe történő visszaállásához.

MENU P/CHV

A képernyő gondozása

Ne törölje vagy dörzsölje a képernyőt olyan anyaggal, amely megsértheti az üveget! Ne használjon poros ruhát vagy kémiai szereket! Ne érintse a képernyőt puszta vagy zsíros kézzel (némely kozmetikai készítmény ártalmas lehet a képernyőre)! Húzza ki a hálózati kábelt, mielőtt tisztítani kezdi a képernyót! Amikor a felület piszkos lesz, törölje le finoman vattával vagy más puha anyaggal! Ne használjon folyékony tisztítószereket vagy aersolos termékeket! A képernyóre kerülő vízcseppeket törölje le, amilyen gyorsan csak lehet! Amennyiben ezek hosszú távon a képernyón maradnak, deformációt és színvesztést okozhatnak.

A TV-készülék elején található gombok

Az elforgatható állvány vezérléséhez

Megjegyzés! A gombok többségének egyszeri megnyomásával aktiválja, ismételt megnyomásukkal pedig kikapcsolja az adott funkciót. Ha a gomb megnyomásával néhány változat közül választhat, akkor megjelenik a változatok listája.A gomb ismételt megnyomásával a lista következő pontjára lép. 6 másodperc múlva a lista automatikusan eltűnik, a listának a képernyőről való azonnali eltűnéséhez nyomja meg az

OK gombot!

TUVPQRS WXYZ

JKLGHI MNO

ABC DEF

✓

MODEON/OFF

Ambilight

DVD/R SAT TV VCR AUX

123

456

789

‡

†

VIEW

- FAVORITES -

SELECT

DEMO

BROWSE

MOT

B Készenléti üzemmód

Nyomja meg a televízió bekapcsoláshoz készenléti állapotból vagy a kikapcsoláshoz (készenléti üzemmódba kapcsolásához). Amikor a tv-készülék készenléti üzemmódban van, világít a piros jelzőfény a készülék házán.

Megjegyzés: a tv-készülék feszültség alatt van egészen az elektromos hálózatról történő leválasztásáig.

DVD/R SAT TV VCR AUX

Ismételten nyomja meg SELECT gombot a rendszer valamelyik üzemmódjának kiválasztásához, amelyben használható a távirányító. Amennyiben két másodpercig semmilyen művelet sem fog történni, a távirányító visszatér televízió üzemmódba. A parancsnak a kiválasztott rendszerüzemmódban történt teljesítését követően a távirányító ebben az üzemmódban marad 60 másodpercig, ezt követően visszatér televízió üzemmódba.

v Válassza ki a csatlakoztatott

berendezést

Nyomja le és tartsa lenyomott állapotban ezt a gombot, amíg meg nem jelenik a jelforrás indikációja, aztán pedig ismételten nyomja meg a gombot az

EXT1, EXT2,

EXT3, EXT4, DVI (digitális videó), HDMI,

Side vagy

TV bemenetek közül egy

kiválasztásához, amelyhez Ön a külső berendezést csatlakoztatta.

= BROWSE

Nyomja meg a Browse menünek a képernyőn történő megjelenítéséhez vagy eltávolításához. Lásd a 6. oldalt.

OK • a beállítás aktiválásához

• a csatornák listájának mutatásához

• A Multimedia Browser tartalma megtekintésének indítása, 20.oldal.

(MOT) SWIVEL Az elfordulást vezérlő gomb.

Az elforduló állványnak a kurzormozgató gombokkal együtt történő vezérlésére szolgál. Lásd 3. oldalt.

MENU Beállítások menu be/ki

Lásd 8. oldalt.

V A hangerőt beállítása.

¬ A hang némítása, illetve visszakapcsolása.

Betű- és számgombjai

A TV-csatornák (programhelyek) kiválasztására szolgálnak. Lásd 6.oldalt.

i Információ a képernyőn

A gomb megnyomására a képernyőn tájékoztatás jelenik meg a kiválasztott TVcsatornáról, illetve programról.

®Ò‡†ºπ

• Gombok az audio- és video-berendezés

kezeléséhez (21.old.)

• Gombok az Multimedia browser Lásd 20.oldalt.

DEMO Demo be/ki Lásd a 7. oldalt

A színes gombok

Abban az esetben, ha a színes gombokhoz parancsok vannak rendelve, ezek a pontok megjelennek a képernyőn.

k Teletext főoldal Lásd 21. oldal.

b Teletext be/ki Lásd 21. oldal.

Kurzorgombokat

A menüben történő mozgáshoz nyomja meg a fel/le, balra/jobbra kurzorgombokat.

+P- A csatorna kiválasztása

A kiválasztott programok listáján szereplő televíziós programok és a jelforrások átkapcsolására szolgál.

0 Előző program

Nyomja meg a jelenlegi és a megelőző tvcsatorna közötti átkapcsoláshoz.

AMBILIGHT (Megvilágítás)

•

ON/OFF (Bekapcs./Kikapcs.)

A megvilágítás bekapcsolására és kikapcsolására szolgál.A megvilágítás beállítására vonatkozó információkhoz lásd:TV-készülék menüje, Megvilágítás pontot (18. oldal).

•

MODE (üzemmód)

Ennek a gombnak az ismételt megnyomása a megvilágítás üzemmódjai közötti átkapcsolásokat eredményezi.

® Felvétel

Lásd: Videofelvétel Easy Link funkció alkalmazásával (ld. 30.old.)

FAVORITES

• VIEW Az összes kiválasztott csatorna listájának bemutatására.

• ✓ A csatornának a kiválasztott tvcsatornák listájába történő felvételéhez vagy a listáról történő eltávolításához.

A távvezérlő RC4310

✓

MODEON/OFF

Ambilight

DVD/R TV VCR AUX

123

456

789

‡

†

VIEW

- FAVORITES -

SELECT

DEMO

SAT

BROWSE

MOT

TUVPQRS WXYZ

JKLGHI MNO

ABC

DEF

q Képformátum

E gomb többszöri megnyomásával választhat a különböző képformátumok közül: Autom. formátum, Super zoom, 4:3, 14:9 képformátum, 16:9 képformátum, Felirat látható vagy Széles képernyő.

Az Auto formázás segítségével a kép a lehető legjobban kitölti a képer-nyőt. Az alsó fekete sávban megjelenő feliratot az Auto formázás teszi láthatóvá. A program sugárzójának a felső fekete sáv sarkában esetlegesen látható logója eltűnik a képernyőről.

A Szuperszélesítő minimális torzítással távolítja el a 4:3 programok esetén a képernyő két szélén látható fekete sávot.

A Mozi képformátum14:9, 16:9, Kép szélesítő vagy Felirat látható képformátum

esetén a felirat a kurzor fel/le mozgatásával tehető láthatóvá.

Megjegyzés:A bemenő jelnek az HD csatlakozón történő bemenete esetén kevesebb képformátum lesz elérhető.

Autom. formátum Super zoom 4:3 14:9 képformatum

16:9 képformatum Felirat látható Széles képernyő

b Dual screen/PIP

Nyomja meg a b gombot a Dupla képernyő vagy a PIP (kép a képben) üzemmód bekapcsolásához vagy kikapcsolásához, a Setup (Beállítás), Picture/sound preferences (Kép/hang paraméterek) menüben található pip formátumok listájában kiválasztott formátum függvényében, 11. oldal. A PIP üzemmód lehetőséget biztosít egy "alképernyő" megjelenítésére az alapképernyőn belül, így Ön egyidőben két tv-csatorna programját nézheti, vagy egy tv-csatorna programját és egy külső berendezéstől származó képet. A Dupla képernyő üzemmódban a képernyő két részre osztódik, így Ön egyidőben két tv-csatorna programját nézheti, vagy egy tv-csatorna programját és egy külső jelforrástól származó képet, vagy az előbb felsoroltak valamelyikének és a Teletext adásának kombinációját.(Lásd a 21. oldalt.)

Megjegyzés: nem lehetséges minden kombináció. Ilyen esetben a képernyŒn errŒl megjelenik egy értesítés.

& Mozgassa el a kurzort balra/jobbra a PIP vagy a képernyő bal/jobb fele ablak

megvilágításához a Dupla képernyő üzemmódban.

é Nyomja meg a -P+, v vagy a számgombokat a tv-csatorna, külső jelforrás

vagy a teletext-oldal kiválasztásához a képernyő megvilágított részén.

Megjegyzés:A képernyőváltáskor megjelenő képernyő-információ mindig a képernyő megvilágított részére vonatkozik.

“ Nyomja meg a b gombot a teljes képernyőt kitöltő kép visszaállításához. A

készülék ekkor azt a képet állítja be, amely meg volt világítva a Dupla képernyőn vagy a PIP üzemmódban.

Megjegyzések:

- Csak a fő képernyő hangja hallható a PIP üzemmódban és csak a baloldali kép hangja hallható a Dupla képernyő üzemmódban.

-A Dupla képernyő üzemmódban két képformátum támogatott: teljes képernyős és összenyomott. A Multimedia browser tartalma mindig a teljes képernyőt mutatja.

- Amikor a PIP vagy a Dupla képernyő üzemmód be va kapcsolva, a tv-csatorna vagy a jelforrás perdig blokkolás alatt van, a kép világosszürkévé válik.

Állítsa be a PIP (kép a képben) képernyő helyzetét

& Mozgassa a kurzort jobbra a PIP képernyő megvilágításához. é Válassza ki a Position (helyzet) pontot a távirányító piros színű gombjának

megnyomásával.

Megjegyzés: ha semmit nem csinál, akkor néhány másodperc elteltével a képernyő alsó részén található parancsok panelje eltűnik.Ahhoz, hogy ismét megjelenjen, nyomja meg bármelyik színes gombot.

“ A kurzormozgató gombok segítségével válassza ki a PIP képernyő helyzetét.

A Browse képernyő és az alatta megtalálható Multimedia arra szolgálnak, hogy bemutassanak minden tartalmat és alkalmazást, amelyeket Ön használhat. Ha szeretné csatlakoztatni a tv-készülékét a személyi számítógéphez vagy a házi hálózathoz, a részletes információkért forduljon a külön mellékelt instrukciókhoz a Connected Planet rendszerben.

& A funkció aktiválásához nyomja meg az = gombot. é Mozgassa a kurzort fel/le a kijelölés fel/le mozgatásához a menüpontok

listájában.

“ Nyomja meg a jobbra kurzort a menü szerkezetében történő

továbbhaladáshoz.

•Televízió:

TV-csatornák - átmenet a tv-csatornák listájához.

• Multimedia:

Bekapcsolja a berendezéseket (a személyi számítógépet és az olyan lokális csatlakoztatott berendezéseket, mint az USB-szerkezetek és a memóriakártyák), amelyeken el vannak mentve a multimédiás tartalmak (képek, videó- és audiófájlok). Lásd: a Multimedia böngészőjét, 19.

A távirányító betű- és számgombjai

A távirányító betű- és számgombjait számok és szöveg betáplálására lehet használni. Minden egyes gomb több betű és számjegy bevitelére szolgál. A jeleknek a képernyőn történő megjelenítése függ a Beállítások menüben kiválasztott nyelvtől. Lásd a 8. oldalt. Szöveg bevitelénél a mobiltelefonoknál SMS küldésénél alkalmazott eljáráshoz hasonló módszert kell alkalmazni. Egy betű vagy számjegy bevitelét követően a kurzor egy bizonyos idő eltelte után automatikusan átáll a következő pozícióba, vagy pedig a kurzort el lehet mozdítani jobbra.

A kurzor fel/le mozgatását szintén fel lehet használni betűket és számokat tartalmazó információk beviteléhez.A bevitel befejezésekor nyomja meg az

OK gombot a jóváhagyáshoz. Lépjen át a baloldali panelre.

✓

MODEON/OFF

Ambilight

DVD/R TV VCR AUX

123

456

789

‡

†

VIEW

- FAVORITES -

SELECT

DEMO

SAT

BROWSE

MOT

TUVPQRS WXYZ

JKLGHI MNO

ABC

DEF

1 <space> Ò- 1 <space> Ò - 1 (etc.) 2abcAB C2 abc(etc.) 3def DE F3def (etc.) 4ghi GHI4ghi(etc.) 5jkl JKL5jkl(etc.) 6mnoMNO6mno(etc.) 7 pqrsPQRS7pqrs (etc.) 8tuvTUV8tuv(etc.) 9wxyzWXYZ9 wx yz(etc.)

0.@0.@ 0(etc.)

RC key Default Multi-tap Alphanumeric entry order

RC_CURSOR_UP a b c d . .. A B C D ... 1 2 3 ...0 <space> _ - . @ RC_CURSOR_DOWN @ . - _ <space> 0 9 8 7 ... Z Y X ... z y x ... c b a

Key Default

RC_CURSOR_UP/RC_CURSOR_DOWN

Alphanumeric

Entry Order

Hozzáférés az információtárolókon és a személyi számítógépen található

multimédiás fájlokhoz, és azok lejátszása.

Televizió

Multimedia

TV-csatornák

USBDevice1

USBDevice2 PC John PC Study

A Demo menü lehetőséget biztosít a felhasználó számára, hogy megismerkedhessen a televízió lehetőségeivel.

& Válassza a Demo-t a Beállítások menüben és nyomja meg a jobbra kurzort. é A kurzort fel/le mozgatva válassza ki a szükséges bemutatót. “ Nyomja meg az OK gombot a kiválasztott bemutató indításához.

Megjegyzés: a kiválasztott bemutató egyszer fog lejátszódni.

Nyomja meg a piros gombot az üzemmódból történő kilépéshez és a tvüzemmódba történő visszatéréshez.

Megjegyzés: a bemutató folyamatába az elindítását követően a felhasználónak nem kell beavatkoznia.

Demo

Hogyan lehet mozogni a Beállítások menüben

A Beállítások menü lehetőséget biztosít a paraméterek és a kiválasztott beállítások, valamint a hálózati beállítások megtekintésére és módosítására.

•Nyomja meg a

MENU gombot a távirányítón a Beállítások menü előhívásához.

-A bal panelen található menüpont kiválasztásához mozgassa a kurzort fel/le. A jobboldali panelen meg fog jelenni a baloldali panelen kiválasztott menüpont tartalma.

Megjegyzés: néha nem mindegyik menüpont látható a képernyőn. Az összes pont megtekintéséhez mozgassa a kurzort lefelé.

-Nyomja meg a jobbra kurzort a jobboldali panelre történő átlépéshez. A jobboldali panel tartalma áthelyeződik a baloldali panelre, a jobboldali panel pedig megmutatja a bal oldali panelen most megvilágított elem tartalmát.

Megjegyzés: néhány esetben fontos, hogy a beállítás lefolytatásánál látható legyen a kép. Ez azt jelenti, hogy amikor az elemek a jobboldali panelen megvilágításra kerülnek, a többi menüpont elrejtésre kerül. A balra kurzor megnyomásakor az elrejtett elemek újra megjelennek a képernyőn, a megvilágítás pedig átkerül a baloldali panelre.

•Nyomja meg a balra kurzort a menü eggyel magasabb szintjére történő visszatéréshez.

-Nyomja meg az

OK gombot a megvilágított ponton annak aktiválásához és

az ebből a menüből történő kilépéshez.

-Ismét nyomja meg a

MENU gombot a Beállítások menüből történő

kilépéshez.

Megjegyzés: a menüparancsot vissza lehet vonni úgy is, hogy lenyomja a meghatározott műveletekhez tartozó valamelyik színes gombot (ha azok jelen vannak).

Bevezetés

A menü használatakor és egy bizonyos művelet megvalósításának kísérlete esetén a képernyőn nagyszámú utasítás, súgó szöveg és közlemény jelenik meg. Kérjük, szíveskedjen végrehajtani ezeket az utasításokat és olvassa el az egyes objektumok kiválasztásakor a képernyőn megjelenő súgó szövegeket. Ha a szöveg nem fér el a képernyő alsó részén erre kijelölt területen, függőleges irányban lehet göngyölíteni.A színes gombokhoz különféle parancsok vannak rendelve, amelyeket az aktivált berendezés függvényében lehet alkalmazni. Nyomja meg a távirányító megfelelő gombját a szükséges művelet megvalósításához.

Menühasználat

Beállítások

Beállítás Installálás Demo Kilépés

Kép Hang Ambilight Funkciók

Info

Beállítások

Kép

Hang Ambilight Funkciók

Kép

Egyéni beállítás eszközei Smart kép Kontraszt Fényerő Szín Képélesség Színámyalat

......

Info

Beállítások

TV Beállítás Installálás

Demo

Kilépés

Demo

Ambilight Egyéni beállítás eszközei Pixel Plus 2 Active Control

Info

Előfordulhat, hogy a kábeltársaság vagy a TV-adó kiválaztó menüt is sugároz.Az ilyen menü elrendezését és tételeit az adott kábel-társaság vagy TV-adó határozza meg. Válasszon a kurzorgomb segítségével, majd nyomja meg az

OK gombot!

A TV-csatornák keresése és tárolása ez esetben egyenként történik. A Kézi Indítás menüben egyetlen lépését sem szabad kihagyni.

A TV-csatornák tárolása

A nyelv és ország helyes beállítása után hozzáláthat a TV-csatornák kikereséséhez és tárolásához.Ennek két módja az automatikus behangolás, illetve a kézi behangolás (a csatornák egyenkénti behangsolása).

Automatikus installálás

& Válassza az Automatikus installálás menüpontot az Indítás menüben!

Megjegyzés: Az automatikus programozás csak valamennyi csatornazár feloldása után lehetséges. Amennyiben szükséges, adja meg a PIN kódját a csatornazárak feloldásához ! Lásd TV, Funkciók menü, Gyermekzár a 17.oldalon.

é Nyomja meg a jobbra kurzort az Automatikus installálás-ba történő

belépéshez. Megjelenik az Automatikus programozás start felirat.

“ Nyomja meg az OK gombot. ‘ Nyomja meg a zöld színű Indítás gombot az automatikus programozás

indításához.A képernyőmenü eltűnik, a képernyőn az automatikus programozás folyamata látható.

Automatikus csatornahangolást (ACI – Automatic Channel Installation) adó kábelrendszer vagy TV-csatorna detektálása esetén megjelenik a programlista.ACI adás nélkül a csatornák az Ön által kiválasztott nyelvnek, illetve országnak megfelelően kerülnek számozásra. A rendszerezés funkció segítségével újraszámozhatja a csatornákat (9.oldal).

Kézi installálás

& Válassza az Kézi installálás menüpontot az Indítás menüben! é Nyomja meg a jobbra kurzort a Kézi installálalás menübe történő belépéshez. “ Válassza ki a Kiválasztás üzemmód-t.

Válassza ki vagy a hullámfrekvenciát, vagy a C-csatorna-t az éteri csatornák számára, vagy az S-csatorna-t a kábelcsatornák számára.

‘ Nyomja meg a le kurzort a Rendszer pont kiválasztásához.

Válassza ki az országát vagy azt a világrészt, ahol Ön tartózkodik.

( Nyomja meg a le kurzort a Csatorna pont kiválasztásához.

Tá plálja be vagy válassza ki azt a sorszámot, amely alatt le szeretné menteni ezt a csatornát.

§ Nyomja meg a le kurzort jobbra a Keresés pont kiválasztásához.

A C és S csatornák frekvenciája és sorszáma növekedni fog, addig, amíg a program nem talál egy tv-műsorcsatornát.

Megjegyzés: ha Ön ismeri a C vagy az S csatorna frekvenciáját vagy sorszámát, táplálja be a csatornaszámnak vagy a frekvenciának megfelelő három- vagy kétjegyű számot a 0-tól 9-ig terjedő számgombok segítségével (például: 048).

è Nyomja le a kurzort a Finomhangolás pont kiválasztásához.

Ha a megtalált csatorna vétele rossz, állítsa be a frekvenciáját a kurzor balra/jobbra mozgatásával..

! Nyomja meg a le kurzort és válassza a Tá r olás pontot.

Mentse el a megtalált csatornát az OK gomb megnyomásával.

Ismételje meg az

(-!. lépéseket másik tv-csatorna kereséséhez.

A menünyelv vagy ország kiválasztása

& Press the MENU key on the remote control. é A kurzort lefelé mozgatva válassza ki az Installálás-t a Beállítások menüben. “ Nyomja meg a jobbra kurzort az Installálás menübe történő belépéshez. ‘ Válassza a Nyelv pontot és nyomja meg a jobbra kurzort az elérhető

nyelvek listájába történő belépéshez.

( Válassza ki a saját nyelvét a kurzor fel/le mozgatásával és nyomja meg az OK

gombot a kiválasztás megerősítéséhez.

§ A kurzort fel/le mozgatva válassza a Ország-t és lépjen be a listába a

jobbra kurzor megnyomásával.Válassza ki azt az országot, ahol Ön jelenleg tartózkodik és nyomja meg az

OK gombot.

è Folytassa az Installálás menü segítségével.

Installálás

Beállítások

TV Beállítás

Installálás

Demo Kilépés

Installálás

Nyelv Ország

Automatikus installálás

Kézi installálás A csatornák átrendezése/át... Kedvenc csatornák A hálózat kézi beállítása Szoftver-frissítés

Info

Kézi installálás

Kiválasztás üzemmód Rendszer Csatorna Keresés Finomhangolás Tá rolás

Info

Beállítások

Installálás

Nyelv Ország Automatikus installálás

Kézi installálás

A csatornák átrendezése/át.. Kedvenc csatornák A hálózat kézi beállítása Szoftver-frissítés

A csatornák átrendezése/átnevezése

Bármikor lehetősége van egy már tárolt név megváltoztatására, illetve egy behangolásra kerülő program elnevezésére. A 0-tól 99-ig terjedő programhelyekenmegszámozott programok maximum öt betűből vagy számból álló névvel láthatók el.

& Válassza ki a A csatornák átrendezése/átnevezése lehetőséget az

Instállálas menüben.

é Nyomja meg a jobbra kurzort a menübe történő belépéshez. Megjelenik a

csatornák listája.

“ A kurzor fel/le mozgatásával válassza ki azt a tv-csatornát, amelyiket Ön át

kívánja helyezni vagy át szeretné nevezni.

Átrendezés

& Nyomja meg a zöld gombot a távirányítón. A kiválasztott az a csatorna lesz,

amellyel Ön cserét tervez.

é A kurzor fel/le mozgatásával válassza ki az új csatornaszámot, amellyel ki

szeretné cserélni a kiválasztott csatornát.

“ Nyomja meg a távirányító zöld gombját ahhoz, hogy az áthelyezendő

csatorna és a jelenleg választott csatorna egymással helyet cseréljen.

Megjegyzés: a helycsere folyamatának törléséhez nyomja meg a piros gombot.

‘ Ismételje meg a többi tv-csatorna áthelyezéséhez.

Átnevezése

& Nyomja meg a piros gombot a távirányítón. Megvilágításra kerül a

kiválasztott tv-csatorna, amelyet Ön át szeretne nevezni.

é Válassza ki a jeleket a kurzort fel/le mozgatva, vagy a távirányító betű- és

számgombjainak segítségével.

“ Válassza a következő pozíciót a jobbra kurzor megnyomásával. ‘ Adjon meg új szimbólumot. ( Befejezésül nyomja meg zöld gombot vagy az OK gombot.

Megjegyzések:

- nyomja meg a sárga gombot minden jel törléséhez. A kurzor előre kerül.

- nyomja meg a kék gombot annak a jelnek az eltávolítására, amelyen a kurzor áll.Vigyen be új jelet, a kurzort fel/le mozgatva.

§ Válasszon más csatornaszámot és ismételje meg a é-( lépéseket az

átnevezéséhez.

Kedvenc csatornak

Miután Ön befejezte a beállítást, a tévécsatornákat a

-P+ gomb segítségével

váltogathatja. Csak a kiválasztottak listájába tartozó csatornák fognak megjelenítődni. Ebben a menüben Ön kiválaszthatja azokat a csatornákat, amelyeket fel fog venni a kiválasztottak listájába.

& Válassza a Kedvenc csatornák lehetőséget az Instállálas menüben. é Nyomja meg a jobbra kurzort az elmentett tv-csatornák listájának

megtekintéséhez.

“ A kurzort fel/le mozgatva válassza ki azt a tv-csatornát, amelyet Ön

szeretne kitörölni a kiválasztott csatornák listájából.

‘ Nyomja meg az OK gombot a jóváhagyáshoz. ( Ismételje meg minden olyan csatorna számára, amelyeket el szeretne

távolítani a kiválasztott csatornák listájáról.

A csatornák átrendezése

Csatorna

...............

Csatorna

Info

Beállítások

Installálás

Nyelv Ország Automatikus installálás Kézi installálás

A csatornák átrendezése/át..

Kedvenc csatornák A hálózat kézi beállítása Szoftver-frissítés

Kedvenc csatornák

Csatorna

...............

Csatorna

Info

Beállítások

Installálás

Nyelv Ország Automatikus installálás Kézi installálás A csatornák átrendezése/át..

Kedvenc csatornák

A hálózat kézi beállítása Szoftver-frissítés

A hálózat kézi beállítása

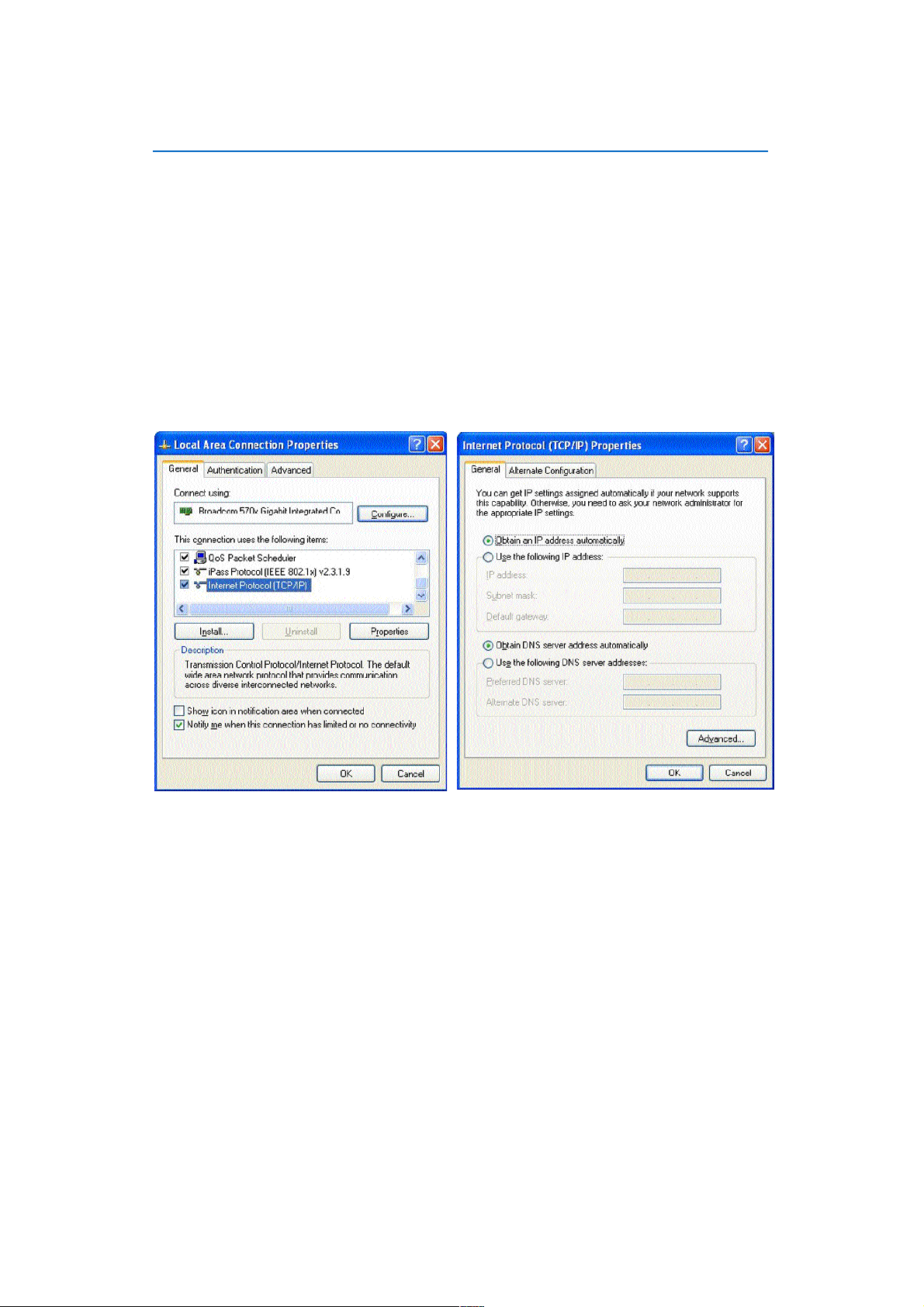

A részletes információkért forduljon a külön mellékelt instrukciókhoz a Connected Planet rendszerben.

Szoftver-frissítés

Ez a menü lehetővé teszi az Ön tv-készüléke szoftverjének frissítését USBegység vagy memóriakártya segítségével.

Frissítés USB-egység/memóriakártya segítségével

Lehetőség van a frissítés folyamatának elindítására USD-egységről vagy memóriakártyáról a tv-készülék bekapcsolását megelőzően. A memóriaegységre le kell tölteni a frissített szoftver megfelelő formáját (és struktúráját), amely megtalálható a www.philips.com/support oldalon. Azt, hogy hogyan lehet a szoftver új verzióját a memórieszközre letölteni, megtalálhatja az 1. sz. melléklet 37. oldalán.

Szoftver-frissítés

Info. az aktuális szoftverről Helye frissítések/alkalmazások

Info

Beállítások

Installálás

Nyelv Ország Automatikus installálás Kézi installálás A csatornák átrendezése/át.. Kedvenc csatornák

A hálózat kézi beállítása

Szoftver-frissítés

Info. az aktuális szoftverről Helye frissítések/alkalmazások

Info

Beállítások

Installálás

Nyelv Ország Automatikus installálás Kézi installálás A csatornák átrendezése/át.. Kedvenc csatornák A hálózat kézi beállítása

Szoftver-frissítés

Ez a menü a tv-készülék speciális funkciói, lehetőségei és kisegítő berendezései beállításának vezérlését szolgálja.

Preferenciák menü azoknak a beállításoknak a megváltoztatását teszi

lehetővé, amelyeket a többséghez képest általában ritkábban változtatnak meg. A

Forrás menü a jelforrás kiválasztására szolgál.

Dekóder menü lehetővé teszi egy vagy néhány programhely meghatározását

a dekóderprogramhelyeként.

Preferenciák

& Nyomja meg a MENU gombot. é A le kurzort megnyomva válassza ki a Beállítás-et, majd mozgassa el a

kurzort jobbra és válassza ki a Preferenciák menüt.

“ Ismét nyomja meg a jobbra kurzort az előnyben részesített beállítások

kiválasztásához a Kép/Hang menüben.

‘ Mégegyszer nyomja meg a jobbra kurzort a Kép/Hang előnyben részesített

beállítások menübe történő belépéshez.

Kép es Hang preferenciák

PIP formátum

Ez a menü lehetővé teszi az Ön számára, hogy kiválassza a képernyőnek azt az előnyben részesített formátumát ("kép a képben" vagy osztott képernyő), amelyhez megtörténik az átkapcsolás a távirányító b gombjának az Be és Ki helyzetek közötti átkapcsolásakor.

& Válassza ki a PIP formát-ot. é Nyomja meg a jobbra kurzort. “ Válassza ki a PIP vagy a Felezett képernyő lehetőséget a kurzor fel/le

mozgatásával. Lásd:A távirányító használata, 5. oldal.

Automata surround

A műsorgárzók sok esetben speciális jeleket sugároznak a surround hangkódolt programokhoz. Ha ilyenkor aktiválva van az Automata

surround

,a TV-készülék automatikusan átáll a legjobb surround hang

közvetítést üzemmódra.

Kedvenc funkciók

Teletext 2.5

Bizonyos TV-műsorsugárzók nagyobb színválasztékot, különböző háttérszíneket és szebb képet biztosítanak a teletext oldalakon.

& Válassza ki a Teletex 2.5-t a Kedvenc funkciók menüben. é A kurzor jobbra mozgatásával kiválaszthatja a Teletext 2.5 Be vagy Ki. “ A kurzor jobbra mozgatásával kiválaszthatja a Teletext 2.5 Be opciót, és

élvezheti e szolgáltatás előnyeit. Amennyiben inkább a Teletext oldalak semleges elrendezését választja, mozgassa ismét jobbra a kurzort, és válassza a

Teletext 2.5 Ki opciót!

Választása valamennyi teletextet sugárzó csatornára vonatkozik.

Megjegyzés: A Teletext 2.5 szintre történő átváltás néhány másodpercet vehet igénybe

A TV beállítása

Beállítások

Beállítás

Installálás Demo Kilépés

Beállítás

Preferenciák Forrás Dekóder

Info

Beállítások

Beállítás

Preferenciák

Forrás Dekóder

Preferenciák

Kép és hang preferenciák Kedvenc funkciók Kedvenc menübeállítások Gyári beállítások

Info

Beállítások/Beállítás

Preferenciák

Kép és hang preferenciák

Kedvenc funkciók Kedvenc menübeállítások Gyári beállítások

Kép és hang preferenciák

PIP formátum Automata surround

Info

Beállítások/Beállítás

Preferenciák Kép és hang preferenciák

Kedvenc funkciók

Kedvenc menübeállítások Gyári beállítások

Kedvenc funkciók

Teletext 2.5

Info

Kedvenc menübeállítások

OSD

& Válassza ki az OSD menüpontot! é Nyomja meg a jobbra kurzort a menübe történő belépéshez, a Normál

vagy a Minimum kiválasztásához. A

Normál üzemmódban a képernyőn állandóan látható a csatorna

sorszáma (maximum 10 percig), valamint kibővített információk a tvcsatornáról és a műsorról. Például információ a fő és a kisegítő programról, a csatlakoztatott külső berendezés által szolgáltatott bemenő jel minőségi adatai, a képernyő formátuma, a kísérő hang üzemmódja és az alvó üzemmódba történő átmenet időkapcsolójának beállítása. A

Minimum üzemmódban a csatornára vonatkozó rövidített információ

látható. Lásd:A távirányító használata, 4. oldal, i Információ a képernyőn.

Programcím

& Vállasza Programcím. é Nyomja meg a jobbra kurzort a Programcím - Igen vagy Nem

kiválasztásához. Ha

Igen-t választja, akkor a tv-adás kiválasztását vagy a távirányító i

gombjának megnyomását követően a tv-csatorna meg tudja mutatni a tvcsatorna megnevezését vagy az adás nevét. Ha a

Nem-t választotta, akkor a megnevezés csak az i gomb

megnyomásakor jelenik meg, nem pedig a tv-csatorna kiválasztása után.

Kódbeállítás/Kód módosítása

& A le kurzort megnyomva válassza ki a Kódbeállítás vagy a Kódmódosítás. é Ha a PIN-kódot még nem táplálták be, a menü Kódbeállítás pontja

automatikusan kiválasztásra kerül. Kövesse a képernyőn megjelenő utasításokat. Ha a PIN-kódot korábban már betáplálták, automatikusan a menü

Kód módosítása pontja kerül kiválasztásra. Kövesse a képernyőn

megjelenő utasításokat. Miden számkombináció megengedett, a 0000-tól a 9999-ig.

“ Ismét megjelenik a Kedvenc menübeállítások menü egy értesítéssel, amely

megerősíti, hogy a PIN-kód létrehozásra került.

Gyári beállítások

Ez a funkció lehetővé teszi a kép és a hang beállításai többségének az eredeti gyári beállítási értékekre történő visszaállítására.

& Válassza a Gyári beállítások lehetőséget, a kurzort lefelé mozgatva. é Nyomja meg a jobbra kurzort. “ Nyomja meg az OK gombot a beállítások eltávolításához és a gyári

értékekhez történő visszatéréshez.

Fontos! Mi a teendő, ha elfelejtette a kódját?

& Válassza az Kód módosítása opciót, és nyomja meg az OK gombot! é Mozgassa jobbra a kurzort, és t adja be a 8-8-8-8 hatálytalanító kódot! “ Mozgassa újra a kurzort, majd adjon be egy új négjegyű személyi kódot!

A készülék törli előző kódját, és tárolja az új kódot.

Beállítások/Beállítás

Preferenciák Kép és hang preferenciák Kedvenc funkciók

Kedvenc menübeállítások

Gyári beállítások

Kedvenc menübeállítások

OSD Programcím

Kódbeállítás/Kód mód....

Info

Dekóder

Dekóder vagy descrambler csatlakoztatása esetén (24.old.) egy vagy több programhelyet is meghatározhat a dekóder programhelyeként.

& Válassza a Dekóder-t a Beállítás menüben. é Nyomja meg a jobbra kurzort a Csatorna kiválasztásához. “ Válassza azt a programhelyet, amelyen a dekóderről érkező programot

tárolta!

‘ Válassza a Státusz menüpontot!

• Mozgassa a kurzort balra/jobbra a megfelelő irányba, válassza ki a dekóder csatlakoztatására felhasznált SCART csatlakozást:

Nincs, EXT1 vagy EXT2.

• Ha az adott programot nem kívánja dekóder programhelyként aktiválni, válassza a

Nincs opciót!

Megjegyzés: Ha EasyLink üzemmódú videómagnóhoz lett csatlakoztatva a dekóder, válassza az

EXT2 bemenetet!

Forrás

Ez a menü lehetővé teszi az Ön számára a külső bemenetekhez és kimenetekhez csatlakoztatott kiegészítő berendezések beazonosítását.

& Válassza ki a Forrás-t a Beállítás menüben. é Nyomja meg a jobbra kurzort. “ Válassza ki azt a bemenetet, amelyikhez a külső berendezés csatlakozik. ‘ Ismét nyomja meg a jobbra kurzort a kiválasztott bemenethez

csatlakoztatott külső berendezések típusainak listájába történő belépéshez.

( A kurzor fel/le mozgatásával válassza ki a külső berendezést.

Amikor Ön kiválaszt egyet az

EXT1, EXT2, EXT3, EXT4, DVI, HDMI vagy

Side bemenetek közül, megjelenik egy lista, amely segít Önnek annak

megállapításában, hogy milyen típusú külső berendezés csatlakozik ehhez a bemenethez. A televízió megtalálja a csatlakoztatott külső berendezést és megfelelő jelet küld neki.

Digital Audio

Válassza a

Digital Audio In 1 vagy 2 lehetőséget külső digitális

audióberendezésnek a digitális audióbemenethez történő csatlakoztatása esetén.Válassza ki azt a jelforrást, amelyikhez a digitális audióbemenettel rendelkező külső berendezés csatlakozik.

Az audiójeleknek a digitális audióbemeneten keresztül történő vételéhez kiegészítésül ez a tv-készülék képes Dolby Digital szabvány szerinti kódolt hangot is továbbítani a

DIGITAL AUDIO OUT csatlakozón keresztül külső

erősítőhöz vagy vevőhöz. Ha az Ön jelvevője vagy erősítője rendelkezik megfelelő Digital Audio csatlakozóval, Ön egy kábel segítségével csatlakoztathatja azt a televízió

DIGITAL AUDIO OUT-jához.

Lásd: Külső berendezések, digitális többcsatornás térhangzású vevő csatlakoztatása, 27. oldal

Beállítások

Beállítás Preferenciák

Forrás

Dekóder

Forrás

EXT1 EXT2 EXT3 EXT4 DVI HDMI Side Digital Audio In 1 Digital Audio In 2

Info

Beállítások

Beállítás Preferenciák Forrás

Dekóder

Csatorna Státusz

Info

Nyomja meg a MENU gombot a távirányítón a Settings (Beállítások) menü előhívásához. A tv-készülék menüje biztosítja az Ön számára azoknak a menüknek az áttekintését, amelyeket Ön elő tud hívni

Megjegyzés: a bemenő jeltől függően a menü egy vagy több pontja elérhetetlen lehet.

Kép

Megjegyzés: a menü néhány pontját nem lehet elérni HD jelforrás csatlakoztatása esetén.

& A kurzor jobbra mozgatásával válassza a Kép menüt! é Ismét nyomja meg a jobbra kurzort a Kép menübe történő belépéshez. “ Válassza ki a menü pontjait a kurzor fel/le mozgatásával. ‘ Ismét nyomja meg a jobbra kurzort. ( A kurzor balra/ jobbra mozgatásával állítsa be a szükséges értékeket, illetve a

kurzort jobbra mozgatva lépjen az almenütételek listájára! A kurzor fel/le mozgatásával válassza ki a kívánt almenütételt!.

Egyéni beállítás eszközei

Egyéni beállítás eszközei lehetőséget biztosít a tv-készülék egyéni

beállításaira.Az ilyen beállítás öt beállítási képernyőből álló sorozat segítségével hajtható végre, amely képernyők mindegyike területekre van felosztva.Önnek minden alkalommal ki kell választania a képernyő leginkább előnyben részesített oldalát. Befejezésül megjelenik a teljes képernyő, az összes kiválasztott beállítással.

Megjegyzés:A Egyéni beállítás eszközei nem módosítja a kép egyéb beállításainak meglétét és viselkedését, a smart-kép egyéni paraméterei lecserélésének kivételével.

& Válassza ki a Egyéni beállítás eszközei lehetőséget és nyomja meg a jobbra

kurzort.

é Az üdvözlő képernyő megjelenését követően megjelenik a paraméterek

beállításának öt képernyője.

“ A színek gombok minden alkalommal válassza ki az előnyben részesített

beállítást a képernyő bal vagy jobboldali részén.

‘ A kurzort jobbra mozgatva válassza ki az Be funkciót a blokkolás

bekapcsolásához.

Smart kép

Válassza a

Smart kép tételt az előre meghatározott képbeállítások listájának

előhívásához, melyek közül mindegyik egy meghatározott gyári beállításnak felel meg.Az

Egyéni menüponthoz az előnyben részesített személyes

beállítások tartoznak.

Megjegyzés:A Philips TV televízókészüléket a gyárban a gyártás során alkalmazott nagyon élénk fénycsővilágítás melletti optimális működéshez állították be. Minthogy az Ön otthonában a megvilágítás nem olyan nagy fényerejű, mint a gyárban, javasoljuk, hogy folytassa le a Smart képbeállítási ciklust ahhoz, hogy kiválaszthassa a konkrét feltételeknek legjobban megfelelő képbeállítást. A felhasználók többsége a Te rmészetes üzemmódot részesíti előnyben, mint a számára leginkább megfelelőt.

Kontraszt

Beállítja a fényes képrészletek intenzitását, a sötét képrészeken viszont nem változtat.

Fényerő

A teljes kép fényerejének beállítására szolgál. A beállítás főleg a kép sötétebb részeit befolyásolja.

Szín

A színtelítettség egyéni ízlés szerinti beállítására szolgál.

Képélesség

A kép finom részleteinek élességét állítja.

Színámyalat

Ez lehetőséget biztosít a

meleg (piros) és hideg (kék) színek felerősítésére

vagy gyengítésére, az Ön belátása szerint.Válassza ki a

Hideg-t ahhoz, hogy a

fehér szín kék árnyalatot kapjon, a

Normál-t a semleges színekhez, a Meleg-

a fehér színhez pirosas árnyalat biztosításához.

TV menü

Beállítások

Beállítás Installálás Demo Kilépés

Kép Hang Ambilight Funkciók

Info

Beállítások

Kép

Hang Ambilight Funkciók

Kép

Egyéni beállítás eszközei Smart kép Kontraszt Fényerő Szín Képélesség Színámyalat

......

Info

Digitális opciók

Az optimális beállítás a

Pixel Plus 2,ugyanis ebben az esetben a kép teljes

mértékben feldolgozásra kerül, hogy elérhető legyen minden pixel számára a legmagasabb minőség, javul a kontraszt, a képélesség, a kép mélysége, a színvisszaadás és a fényerő bármilyen forrásból származó jel esetén, beleértve a High Definition szabvány szerinti képet is. A mozgás legjobb megjelenítéséhez minden forrásból származó jelek számára válassza a

Movie Plus beállítást.

Szabványos üzemmód csak a jelentős zavarokat tartalmazó vagy rosszul

feldolgozott jelek esetében ajánlott, valamint az olyan nézők számára, akik a Pixel Plus 2 üzemmód által biztosított képet túlságosan "simának" értékelik.

Dinamikus kontraszt

Létrejön a kép élességének automatikus felerősítése a kép sötétebb és világosabb területein a képnek a képernyőn történő változásakor. Gyári beállítási érték -

Közepes. Lehet választani a következő beállításokat:

Minimum, Maximum vagy Ki.

& Nyomja meg a jobbra kurzort a listába történő belépéshez. é A kurzor fel/le mozgatásával válassza ki az egyik beállítást. “ Nyomja meg a balra kurzort a képmenübe történő visszatéréshez.

DNR (Digital Noise Reduction)

Gyenge videójel esetén megtörténik a jel automatikus szűrése, a kép zavarainak csökkentése és a képminőség javítása.

& Nyomja meg a jobbra kurzort a listába történő belépéshez. é Válassza ki az Ki, Minimum, Közepes vagy Maximum lehetőséget a kép

zavarszintjének megfelelően.

“ Nyomja meg a balra kurzort a képmenübe történő visszatéréshez.

Színjavítás

Amikor ez a funkció be van kapcsolva, automatikusan vezérlődik a zöld összetevő erősítése és kék árnyalat hozzáadása. Ez a színeket természetesebbé teszi.

& Nyomja meg a jobbra kurzort. é A kurzort jobbra mozgatva válassza az Be, Ki lehetőséget a színjavítás

bekapcsolására, kikapcsolására.

Színámyalat

Az NTSC adások színváltozásait kompenzálja.

Képformátum

Ez a menüpont ugyanazokat a műveleteket végezteti el, amelyeket a távirányító q gombja. Lásd: A távirányító használata. 5. oldal.

Active Control

A lehető legjobb képminőség biztosítása érdekében a tv-készülék állandóan méri és korrigálja az összes beérkező jelet.A kép alap-paramétereinek beállítását szolgálja a helyiség megvilágítása szintjét ellenőrző érzékelő is, amely biztosítja a legkedvezőbb körülményeket az adás megtekintéséhez. Az Active Control (Aktív vezérlés) Maximum helyzetbe történő állítása esetén az érzékelő által érzékelt értékek kihatnak a fényerőre, a képélességre és az általános megvilágítás színére.Az Active Control (Aktív vezérlés) Közepes helyzetbe történő állítása esetén csak az általános megvilágítás színe fog változni.

& Válassza ki az Active Control. é Nyomja meg a jobbra kurzort az Active Control variációi listájába történő

belépéshez.

“ A kurzort fel/le mozgatva válasszon egyet az Active Control beállítások

közül:

Kikapcs., Minimum, Közepes vagy Maximum! Ekkor folyamatosan

lezajlik az automatikus képbeállítás, ami a beállítási savokon látható. Ilyenkor nincs lehetőség választani a menütételek közül.

‘ Nyomja meg az OK gombot vagy várakozzon bizonyos ideig, hogy eltűnjön

az Activ Control képernyő.

Beállítások

Kép

Hang Ambilight Funkciók

Kép

.....

Digitális opciók Dinamikus kontraszt DNR Színjavítás Színámyalat Képformátum Active Control

Info

Hang menü

& Válassza a Hang pontot a televízió Beállítások menüjében. é Nyomja meg a jobbra kurzort a Hang menübe történő belépéshez. “ Válassza ki a menü pontjait a kurzor fel/le mozgatásával. ‘ Nyomja meg a jobbra kurzort. ( A kurzor balra/jobbra mozgatásával végezze el a kívánt beállításokat!

A szabályozható beállítások akkor vannak középértéken, ha a jelzőcsík a skála közepen áll.

Smart hang

Válassza ki a

Smart hang-ot a hang előre meghatározott beállításai

listájának megjelenítéséhez, amelyek közül mindegyik megfelel a magas frekvenciák és a alacsony frekvenciák előre meghatározott gyári beállításainak. Nyomja meg a jobbra kurzort a listába történő belépéshez. A kurzort fel/le mozgatva válassza ki a hang valamelyik előre meghatározott beállítási értékét. A

Egyéni a Hang menüben kiválasztott egyéni hangbeállításokra vonatkozik.

Megjegyzés: amikor Ön a smart-hang előre meghatározott beállításainak menüjében van és módosítja a beállítást a Sound menüben, minden menübeállítás felülírja a korábban végrehajtott egyéni beállítást..

Hangerő

A hang kimeneti szintejének beállítására szolgál.

Balansz

A jobb és bal oldali hangszórók teljesítményének beállításával biztosítja, hogy a készülek sztereo hanghatása az Ön elhelyezkedésének legmegfelelőbb legyen.

Fejhallgató hangerő

Ezzel a fejhallgató hangszintje szabályozható.

Surround üzemmód

Ez lehetőséget biztosít kifejezettebben térbeli vagy térhatású üzemmód kiválasztására a közvetített vagy a külső bemenetekről kapott jelek függvényében.

Kétnyelvű I/II

Kétnyelvű adás esetén csatornánként kiválasztja az

1.nyelvet vagy a

II.nyelvet.

Mono/Stereo

Analóg sztereó adás lehetősége esetén ez a funkció TV-csatornánként választ a monóés sztereő hanghatás között.

AVL (Automatic Volume Leveler)

Automatikusan csökkenti a hangerő-különbségeket a csatornák és programok között, és igy egyformább hangerőt biztosít. Ezzel egyidejűleg a hang dinamikája s csökken.

Delta hangerő

Ezzel a funkcióval korrigálhatja a TV-csatornák és a külső források közötti állandó hangerő-különbségeket

Beállítások

TV Kép

Hang

Ambilight Funkciók

Hang

Smart hang Hangerő Balansz Fejhallgató hangerő Surround üzemmód Kétnyelvű I-II Mono/Stereo AVL Delta hangerő

Info

Funkciók menü

& Válassza a Funkciók pontot a televízió Beállítások menüjében. é Nyomja meg a jobbra kurzort a Funkciók menübe történő belépéshez. “ Válassza ki a menü pontjait a kurzor fel/le mozgatásával. ‘ Nyomja meg a jobbra kurzort. ( A kurzor balra/jobbra mozgatásával végezze el a kívánt beállításokat !

Felirat választása

A feliratoldal legyen tárolva minden egyes TV-csatorna esetében: Kapcsolja be a teletextet, és válassza ki az oldalmutatóból (index) a megfelelő feliratoldalt! Kapcsolja ki a teletextet! Miután a felirat-információ tárolva van és kiválasztotta a Felirat Be tételt a menüben, a kiválasztott csatornákon a felirat automatikusan megjelenik (ha feliratos az adás).A mód bekapcsolt állapotára külön jelzés utal. Válassza az

Hang némítás felir. lehetőséget, ha szeretné, hogy a távvezérlő

¬ gombjának megnyomásával történt némítást követően a képernyőn automatikusan megjelenjen a felirat!

Időzített kikapcsoló

E funkció segítségével beállítható az az időszak, melynek elteltével a TV automatikusan készenléti üzemmódba kapcsol.

& Válassza a Időzített kikapcsoló menüpontot! é Nyomja meg a jobbra kurzort. “ A kurzort fel/le mozgatásával válassza ki az értéket.A listában az 0-tól 180

percig

tartó értékek fognak szerepelni. Ön bármikor ki tudja kapcsolni a tv-készülékét az időkapcsoló működésbe lépése előtt, vagy az időkapcsoló számára más időtartamot is beállíthat.

Gyermekzár

& Válassza ki a Gyermekzár-ot a Funkciók menüben. é A Gyermekzár menübe történő belépéshez mozgassa a kurzort jobbra! A

készülék felkéri kódja megadására.

Megjegyzés: a gyermekzár menübe történő belépéskor minden alkalommal újra meg kell adnia a kódjá!

Fontos! Mi a teendő, ha elfelejtette a kódját? Lásd a 12.oldalt!

“ Válassza ki a gyermekzár menü kívánt tételét:

• A

Zár opciót, ha minden csatornát és külső forrást zárolni kíván.

• A

Egyéni zár lehetőséget, majd mozgassa jobbra a kurzort!

Válassza:

Zár után, ha egy bizonyos idő után minden csatornát és külső forrást

zárolni kíván. Mozgássa a kurzort jobbra, majd adja meg a kívánt időpontot a kurzor fel/le mozgatásával.A kurzort jobbra mozgatva válassza ki az Be funkciót a blokkolás bekapcsolásához.

Csatorna zárolása, ha zárolni kíván egy meghatározott csatornát vagy

külső forrást.

•Válassza

Kiold lehetőséget minden zárolás felodására

Időzítő

Ekkor a készenléti üzemmódban lévő tv-készülék automatikusan bekapcsolódik a megadott időpontban, a megadott számú csatornára.

& Válassza ki az Időzítő lehetőséget a Funkciók menüben. é Nyomja meg a jobbra kurzort az Időzítő menübe történő belépéshez. “ Válassza ki a Időzítő és nyomja meg a jobbra kurzort. ‘ Válassza ki a Be. ( Válassza ki a Csatorna-t, majd pedig azt a csatornát, amelyre a televíziónak

át kell kapcsolódnia a választott napon és órában.

§ Válassza ki a Nap-t, utána a hét napját, vagy válassza a Naponta

lehetőséget.

è Válassza ki a Idő-t és táplálja be az időt a számgombok segítségével vagy a

kurzor fel/le mozgatásával.

! Nyomja meg az OK gombot a beállítás aktiválásához!

ç A MENU gomb megnyomásával kapcsolja ki a menüt!

Megjegyzések:

• A Időzítő beállításának ellenőrzéséhez nyomja meg az i gombot.

• A Időzítő segítségével csak egy művelet indítását lehet beállítani.

Beállítások

TV Kép Hang Ambilight

Funkciók

Felirat választása Időzített kikapcsoló Gyermekzár Időzitő

Info

Beállítások

Funkciók Felirat választása Időzített kikapscsoló

Gyermekzár

Időzitő

Gyermekzár

Zár Egyéni zár Kiold

Info

Beállítások

Gyermekzar Zár

Egyéni zár

Kiold

Egyéni zár

Zár után Csatorna zárolása

Info

Beállítások

Funkciók Felirat választása Időzített kikapscsoló Gyermekzár

Időzitő

Időzitő Csatorna Nap Idő

Info

Smart szín üzemmódok:

•

Egyéni:Válassza ki a színt és a színárnyalatot a

saját ízlése szerint, például olyat, amelyik megfelel a lakás berendezésének, a műsor tartalmának (sport, film stb.), az aktuális hangulatának stb.

•

Meleg fehér:olyan szín kerül beállításra, amely

utánozza a mindennapi izzólámpák többsége által előállított megvilágítást.Akkor válassza ezt a beállítást, ha azt szeretné, hogy az Ambilight maximális módon utánozza a szokásos lakószoba megvilágítási körülményeit.

•

Hideg fehér: ez a fénybeállítás megfelel a

szokásos nappali megvilágításnak (6500 K). Akkor válassza ezt a beállítást, ha jobban szereti a hidegebb fényű megvilágítást.

Megjegyzés: 6500 K – display-háttérvilágításhoz az SMPTE által ajánlott érték.

•

Kék:a nézők többsége előnyben részesíti ezt a

színt a frissesség, a nyugalom atmoszférájának vagy a stílusos vagy titokzatos atmoszféra megteremtéséhez.A saját ízlésének vagy hangulatának megfelelően válassza ezt a beállítást.

Ambilight menü

Az Ambilight térmegvilágítás a tv-képernyő háttér-megvilágításának egy újító jellegű elképzelését valósítja meg, tág fényszabályozási lehetőséggel, a vizuális élmények lehetőségeinek bővítésére. Ennek alkalmazásakor a fény szabályozása vagy folyamatosan történik a kép elemzése eredményeinek függvényében, vagy pedig lehetőség van állandó színek, vagy a fehér szín árnyalatainak beállítására. Az Ambilight segít abban, hogy ideális környezetet hozzon létre a tv-programok megtekintéséhez, ami lehetőséget biztosít arra, hogy ellazuljon és kipihenje magát a képernyő előtt. Javul a kép részleteinek érzékelése, javul a kép kontrasztja és színvisszaadása. Készenléti üzemmódban úgyszintén be lehet állítani, és szabályozni lehet a megvilágítás színeit, ezzel létrehozva a helyiségben egy különleges fényközeget.

& Válassza az Ambilight pontot a TV menüjében. é Nyomja meg a kurzor le gombot az Ambilight menübe történő belépéshez. “ Válassza ki az Ambilight pontot és nyomja meg a kurzor jobbra gombot az

Kikapcsol vagy az Bekapcsol választásához.

•

Ki: kikapcsolja a külső megvilágítást és elhomályosítja a menü összes többi

pontját.

•

Be:a külső megvilágítás bekapcsolódik.Állítsa be a megvilágítási értékeket a

menü segítségével.

‘ Válassza ki a Fényerő pontot a megvilágítás intenzitásának beállításához. ( Válassza ki a Mód pontot és nyomja meg a kurzor jobbra gombot a következő

pontok valamelyikének kiválasztásához:

Szín, Környezet, Pihentető,Film vagy

Működés.

•

Szín: állandó megvilágítás a menü Ambilight szín beállításának megfelelően.

•Egy beállítás kiválasztása

Környezet, Pihentető, Film vagy Működés

aktiválja a fényerő és a szín dinamikus szabályozását a képernyőn megjelenő képnek megfelelően. Az üzemmód kiválasztása kihat a sebességre és/vagy a telítettségre és/vagy a fényerőre, amelyek meghatározzák a látvány okozta benyomásokat. Például a

Pihentető üzemmódban a fényerő és a szín

nyugodt tempóban és fokozatosan változik, lehetővé téve kifinomult benyomások megszerzését a műsor megtekintésekor.Az

Környezet

üzemmód a fényerő és a szín változása sebességének előzetes gyári beállítását jelenti.Az

Film befolyásolja a látvány érzékelését mozifilmek

megtekintésekor, az

Működés pedig hatást gyakorol az érzékelésre a képek

gyors váltakozásakor.

Megjegyzések:

-a változás sebessége korlátozott a kényelmetlen érzések keletkezésének elkerülése érdekében;

-a kiválasztott üzemmódtól függően az Ambilight menü bizonyos pontjai elszürkülhetnek és elérhetetlenekké válhatnak.

§ A Szín pont kiválasztása esetén a Mód menüben:

•Válassza ki a

Szín pontot az Ambilight menüben és nyomja meg a kurzor

jobbra gombot.

•Válassza ki a

Smart szín és válassza Egyéni, Meleg fehér, Hideg fehér vagy

Kék pont kiválasztásához.

•Válassza ki a

Színkála pontot a megvilágítás általános színtónusának

beállításához.

•Válassza ki a

Telítettség pontot a megvilágítás színtelítettségének

beszabályozásához.

Megjegyzések:

-A Színkála és/vagy a Telítettség szabályozása a Egyéni színüzemmódot állítja be.

-A kiválasztott Színtelítettség üzemmód akkor kerül alkalmazásra, amikor a külső megvilágítást a készenléti üzemmódból kapcsolja be.

è Abban az esetben, ha a Mode menüben az Környezet, Pihentető, Film

vagy az Működés pontok valamelyike van kijelölve:

• Válassza ki a

Felosztás pontot az Ambilight menüben és mozgassa a

kurzort jobbra.

• Válassza ki az

Ki utasítást a "mono"-üzemmódhoz, ami azt jelenti, hogy

minden lámpa egyformán működik.

• Válassza a

Minimum-ot,a Közepes-ot vagy a Maximum-ot a megvilágítás

fényeffektusának megválasztásához minden létező lámpa számára.

! Válassza a Balansz-t és mozgassa a kurzort balra/jobbra a beállításhoz és a

szükséges szín és a szükséges megvilágítási intenzitás kialakításához a kép bal és jobb oldala felől, a helyiség körülményeinek történő legjobb megfelelés érdekében.

Infravörös interferencia a külső készüléken

Az infravörös távirányító jel zavarmentességének érdekében a külső készüléket helyezze el ugy, hogy a TV készülék által sugárzott háttérfényen kivül essen.

Megjegyzés:Az Ambilight funkció nem üzemel megfelelően amikor a szoba hőmérséklete kevesebb mint 59°F/15°C.

Beállítások

TV Kép Hang

Ambilight

Funkciók

Ambilight

Ambilight Fényerő Mód Szín Felosztás Balansz

Info

Beállítások

Ambilight Ambilight Fényerő

Mód

Szín Felosztás Balansz

Mód

Szín Környezet Pihentető Film Működés

Info

Beállítások

Ambilight Ambilight Fényerő Mód

Szín

Felosztás Balansz

Szín

Smart szín Színkála Telítettség

Info

A Multimédia Böngésző lehetővé teszi az Ön számára az USB-eszközökön és a memóriakártyákon őrzött képek, filmek megjelenítését és audiófájlok lejátszását. A Multimedia browser alkalmazás a Browser menüből érhető el (az = gomb megnyomásával) a berendezés vagy a hálózati szolgáltatás , ha van ilyen, a jobbra kurzor megnyomásával. Csatlakoztathatja a tv-készülékét számítógéphez vagy a házi hálózathoz is, ami hozzáférést biztosít a személyes multimédiás fájlokhoz és lehetővé teszi azok lejátszását.A részletes információkért forduljon a külön mellékelt instrukciókhoz a Connected Planet rendszerben.

Megjegyzés:

- Az alábbi típusú memóriakártyákról lehetséges az információ leolvasása: Compact Flash I és II, Memory stick, Memory stick PRO, SD Card/Mini SD Card, Smart Media, Micro Drive, MultiMedia Card.

- A következő típusú fájlokat lehet megnyítni (A részletes információkért forduljon a külön mellékelt instrukciókhoz a Connected Planet rendszerben, 5, lásd 17. oldal):

• képfájlok: JPEG

• audiófájlok: MP3, MP3 PRO

• A videófájlok formátumai: MPEG1, MPEG2, MPEG4, DIVX és XVID fájlok

-Támogatottak a FAT/DOS formatált memóriaegységek.

-Abban az esetben, ha az Ön digitális fényképezőgépe nem támogatott, próbálja ki valamelyiket az alábbi problémamegoldások közül:

• Győződjön meg arról, hogy a fényképezőgép bekapcsolt állapotban van és

ellenőrízze a fényképezőgép beállításainak helyességét (lásd a fényképezőgép használati utasítását).

• Távolítsa el a fényképezőgépből a memóriakártyát és helyezze be azt a memória-

kártya-fészekbe. Bővebb információt kaphat a www.philips.com/support web-oldalon.

- A Philipset nem terheli felelősség azért, hogy az Ön USB-egysége vagy memóriakártyája nem támogatott

A memóriakártya tartalmának védelme

• Ne távolítsa el a kártyát/USB-eszközt a tartalma beolvasása vagy megtekintése közben. Ez kiválthatja a memóriakártya vagy az USB-eszköz sérülését.

• Ne érintse meg a kártya hátoldalán található kivezetéseket.

•A kártyát mindig megfelelő helyzetben helyezze be. Ellenkező esetben megsérülhet a kártya és a berendezés.

• Óvja a kártyát a túlságosa nagy nyomástól, erős rázkódástól.

•A berendezés vagy a kártya hibája adatvesztést okozhat vagy a kártya sérülését eredményezheti.

•A Philips Társaság nem vállal felelősséget a tárolt adatok semmilyen sérüléséért vagy azok megsemmisüléséért.

Figyelmeztetés:

Kisgyermek lenyelheti a memóriakártyát. Ne hagyja, hogy a memóriakártya gyermekek kezébe kerüljön. Szíveskedjen a memóriakártyát a használatát követően rögtön eltávolítani.

Compact Flash I & II /

Micro Drive

Memory Stick

Smart Media

Card

MultiMedia Card /

SD Card

A memóriakártya/USB-egység tartalmának megtekintése

A memóriakártya / USB-egység csatlakoztatása

Megjegyzés: a memóriakártyák és az USB-berendezések nem tartoznak a tvkészülékkel szállított tartozékok közé.

Helyezze be a memóriakártyát a tv-készülék jobb oldalán található fészekbe. Kattanást kell hallania. "Stick"-memória vagy digitális fényképezőgép használata esetén csatlakoztassa azokat az egyik USB2.0 csatlakozóhoz. A memóriakártya vagy az USB-eszköz csatlakoztatása után a képernyőn automatikusan megjelenik a Home network menü, lásd később.

A memóriakártya/USB-egység eltávolítása

& Először kapcsolja ki a Browse (Böngésző) menüt, ehhez nyomja meg az

= gombot a távirányítón.

é Tá volítsa el a memóriakártyát / USB egységet.

Multimedia Browser

Televizió

Multimedia

TV-csatornák

USBDevice1

USBDevice2 PC John PC Study

Lehetséges a következő jelek megjelenése:

mappa

kép

zene

saját lejátszási lista/album

video

Funkcionális gombok a képernyő alsó részében

Részletek a kiválasztott fájl vagy mappa leírásának

bemutatásához;

Átmenetek a dia-bemutatókon a bemutatandó diák közötti

átmeneti effektek kiválasztására;

Dia megj. ideje egy kép bemutatási időtartamának

megválasztásához a dák bemutatásakor;

Elforgat a kép forgatásához; Ismét egyet/mindent zenei fájl lejátszásának ismétlése; Kevert sorrend a zenei gyűjtemények véletlenszerű sorrendbe

rendezéséhez;

Zoom valamelyik nagyítási szorzó (x1, x2, x3)

kiválasztásához a fel/le kurzorgombok segítségével. Ezenkívül Ön mozgathatja a képernyőn a kinagyított képet tartalmazó kiválasztott ablakot a kurzorgombok segítségével;

Teljes/kicsi képernyő a teljes és a kicsi képernyő közötti

átkapcsoláshoz.

A távirányító többi vezérlőgombjai

‡ a tartalom bemutatásának leállításához; º a bemutató szüneteltetéséhez; π az egyes fájlok lejátszásához indítsa el a dia-

bemutatót, a könyvtár vagy egyéb kollekció tartalmának lejátszását;

† gyors előre mozgáshoz; Ò gyors visszafelé mozgáshoz.

Megjegyzések:

• Az Ön televíziókészüléke támogatja a zenei

aláfestésű diák bemutatását. A továbbiakról

lásd a 39.oldalt.

•A bemutató még akkor sem szakad meg, ha Ön ideiglenesen átkapcsol a tartalom megtekintését biztosító képernyőre. Az audió-kiséret csak akkor szakad meg, ha Ön másik tartalom lejátszását indítja el, vagy pedig akkor, amikor a diasorozat a végéhez ér.

•A fájlok neveinek hosszúsága nem haladhatja meg a 128 karaktert.

•Kiegészítő technikai információkat a 3. sz. mellékletben találhat, a 41. oldalon.

• A kép elforgatásához vagy valamelyik nagyítási tényező kiválasztásához először állítsa le a diabemutatót az OK vagy a kék színű gomb lenyomásával.

Multimedia Browser menu

& Helyezze be az USB-eszközt vagy a memóriakártyát. é A kurzor fel/le mozgatásával válassza ki az USB-egységet vagy a

memóriakártyát a Multimedia-ben. A Multimedia böngészője lehetőséget biztosít a behelyezett USB-egységen vagy memóriakártyán őrzött tartalom megtekintésére. Nyomja meg a jobbra kurzort.

“ Két paneles Browser kerül bemutatásra, amelynek a bal oldala mutatja a

tartalom típusait - Music (zene), Pictures (képek) - Video. A jobboldali panel mutatja a kiválasztott típus elérhető tartalmát.

‘ A kurzort fel/le mozgatva válassza ki a lejátszandó tartalom típusát, aztán

nyomja meg a jobbra kurzort a belépéshez.

( A kurzort fel/le mozgatva válassza ki a fájlt vagy a mappát.

Megjegyzés: Nyomja meg a zöld gombot az aktuális mappában található összes képfájlnak a bemutatásához vázlatok formájában.A zöld gomb ismételt megnyomására a fájlok lista formájában jelennek meg.

§ Ha kiválasztotta a fájlt, nyomja meg az OK gombot a képfájl

bemutatásához vagy az audiófájl lejátszásához. Ha kiválasztotta a mappát, albumot vagy lejátszási listát, mozdítsa el a kurzort jobbra a tartalom megtekintéséhez vagy nyomja meg az

gombot a diák bemutatásának vagy a mappában, albumban vagy lejátszási listán található fájlok ciklikus lejátszásának indításához.

è Nyomja meg az = gombot vagy mozgassa el a kurzort balra a zenei

kíséret lejátszásának folytatásához és térjen vissza a Multimedia menübe.

! Nyomja meg az egyik színes gombot a távirányítón a tv-készülék

képernyője alsó részén látható megfelelő funkció indításához.

Megjegyzés: szükséges esetben a kék színű gomb segítségével ismételten meg lehet jeleníteni a színes gombokat.

ç A tartalom bemutatásának leállításához nyomja meg a távirányító ‡

gombját.


London2005

The Beatles

Xmas2004.alb



USBDevice1

Zene

Kép






USBDevice1

Kép

London2005

The Beatles Xmas2004.alb arnold.jpg


USBDevice1/Picture/London2005

London2005






USBDevice1/Picture/London2005

London2005

Press OK to play.


1024:768

List

Pre

A tartalom PC link segítségével történő megjelenítéséhez (PC-hez kapcsolódva).

A PC link lehetőséget biztosít ahhoz, hogy egyszerűen hozzáférjen a személyes multimédia fájlokhoz. Hozzáférhet a személyi számítógépén található digitális képekhez, videó- és zenefájlokhoz.A saját multimédiás fájlokhoz történő hozzáféréshez lásd a külön mellékelt instrukciót a Connected Planet rendszerben.

A legtöbb TV-csatorna teletexten keresztül közvetít információt.TV-készüléke 1200 oldalás memóriával rendelkezik, amely a várakozási idő lecsökkentése érdekében a legtöbb sugárzott oldalt és aloldalt tárolja. A memória minden programváltás után frissítésre kerül.

A teletext be- és kikapcsolása

Nyomja meg a b gombot!

Egy teletext oldal kiválasztása

- Adja meg a szükséges teletext oldalszámot a számgombokkal, illetve a

–P+

gomb megnyomásával!

- Válassza ki a képernyő alsó részén a színes gombok segítségével a szükséges opciót!

Visszatérés az előző teletext oldalra

Nyomja meg a 0 gombot!

A teletext tárgymutató kiválasztása

A fő tárgymutató (általában 100.oldal) a szürke színű k gomb megnyomásával jeleníthető meg.

Csak T.O.P. teletext adáshoz:

Nyomja meg a i gombot! Megjelenik a hozzáférhető teletext témák T.O.P. áttekintése. A kurzor fel/le, balra/jobbra mozgatásával válassza ki a kívánt tételt, majd nyomja meg az

OK gombot!

Nem minden TV-csatorna sugároz T.O.P. teletextet.

Az aloldalak kiválasztása

Egy több aloldalt tartalmazó teletext oldal esetén csak az aloldalak egyike jelenik meg a képernyőn. Az előző vagy következő oldal kiválasztásához mozgássa a kurzort balra vagy jobbra!

Kép/Teletext

& Nyomja meg b gombot! Nyomja meg a b gombot és a teletext

megjelenítéséhez a képernyő jobb oldali felén!

é Nyomja meg a b gombot a teletext teljes képernyős üzemmódjához

történő visszatéréshez.

“ Nyomja meg a b gombot a teljes képernyőt kitöltő képhez történő

visszatéréshez

Teletext oldal nagyítás

Ismételten nyomja meg a q gombot a teletext oldal felső vagy alsó részének áttekintéséhez, valamint a normál méretre való visszatéréshez! Amikor a teletext oldal ki van nagyítva, a kurzor fel/le mozgatásával soronként görgetheti a szöveget.

Késleltetés

Nyomja meg a ‡ gombot keresés közben az oldalszámláló megállításához, ha Ön hibás oldalszámot adott meg vagy az oldal nem elérhető. Írjon be más oldalszámot.

Hypertext

A Hypertext alkalmazásával könnyen átléphet egy meghatározott számú oldalra, illetve konkrét szót kereshet az aktuális teletext oldalon.

& Az OK gomb megnyomása után kijelölésre kerül az oldalon szereplő első

szó vagy szám.

é A kurzor fel/le, balra/jobbra mozgatásával válassza ki a keresni kívánt szót

vagy számot!

“ Az OK gomb megnyomásával erősítse meg választását! Elkezdődik a

keresés. A képernyő alján üzenet jelzi, hogy a keresés folyamatban van, vagy azt, hogy az adott szó vagy szám az oldalon nem található.

‘ Mozgássa felfelé a kurzort, hogy kilépjen a Hypertext üzemmódból!

LIONS RECORD ANOTHER WIN 430

Index 100 News 300 BBC Info 110 Headlines 305 Children 120 Weather 400 Cookery 150 Sports 415 Education 200 Radio 500 Lottery 230 Travel 550 Finance 240 Subtitling 888 Music 280 TV Listings 600

102 p03 04 05 06 07 08 09 10 11 12

BBC CEEFAX 102 Mon 05 Feb 16.35.22

BBC CEEFAX

✓

MODEON/OFF

Ambilight

DVD/R TV VCR AUX

123

456

789

‡

†

VIEW

- FAVORITES -

SELECT

DEMO

SAT

BROWSE

MOT

TUVPQRS WXYZ

JKLGHI MNO

ABC

DEF

Teletext

Videokamera vagy kamcorder

& Csatlakoztassa a videokamerát vagy kamkordert az ábra szerint! é Mono hangu kameráját csatlakoztassa a 2 VIDEO és 3 AUDIO L

(Audio bal) bemenethez! Sztereo hangú kameráját csatlakoztassa a 3

AUDIO R (Audio jobb) bemenethez is!

S-VHS kamerája S-VHS szabványú minőséget csak akkor biztosít, ha az SVHS kábeleket az 1

S-VIDEO és az 3 AUDIO bemenetekbe

csatlakoztatja.

Ne csatlakoztassa egyszerre az 1 és a 2 kábelt, mert ez képtorzítást okozhat!

Fejhallgató

& Csatlakoztassa a fejhallgató dugóját L az ábra szerint! é A távvezérlő ¬ gombjának megnyomásával kapcsolja ki a TV beépített

hangszóróit!

A fejhallgató impedanciája 8 és 4000 ohm között kell hogy legyen! A fejhallgató

3.5 mm-es jack aljzaton át csatlakozik.

A fejhallgató hangerejének beállításahoz válassza a Hang menüben

Fejhallgató Hangerő menüpontot!

Oldalsó csatlakozások

Teletext menü

A Teletext menü különféle lehetőségeket kínál a teletext vezérléséhez.

& Kapcsolja be a teletextet és nyomja meg a MENU gombot a menü

megjelenítéséhez.

é A kurzor fel/le mozgatásával válasszon a menü pontjai közül. “ Mozgassa a kurzort jobbra vagy nyomja meg az OK gomboz a kiválasztott pont

aktiválásához.

‘ A MENU gomb megnyomásával léphet ki a Teletext menüből.

Kimutatás

Az egyes oldalakon elrejtett információ (pl.rejtvények, találós kérdések megoldása) megjelenítésére/elrejtésére szolgál.

Aloldal-forgatás (ha vannak aloldalak)

Az aloldalak automatikus ciklikus megjelenítésére szolgál.Az aloldalak automatikus ciklikus megjelenítésének be- vagy kikapcsolásához mozgassa a kurzort jobbra!

Nyelv

Ha a képernyőn megjelenő karakterek nem egyeznek meg a teletext adás által használt karakterekkel, e funkció segítségével megváltoztathatja a nyelvcsoportot. A kurzor jobbra mozgatásával válassza az

1. vagy 2. csoportot!

Te letext menü

Kimutatás Ki

Aloldal-forgatás Ki Nyelv II.csoportot

TV-készülékéhez az audio és video berendezések széles skálája csatlakoztatható. A csatlakoztatás menetét az alábbi csatlakoztatási ábrák szemléltetik.

Megjegyzés : az

EXT1 kezelheti a CVBS-t, RGB-t és a Audio L/R;

EXT2 kezelheti a CVBS-t, S-VIDEO-t, RGB-t és a Audio L/R;

EXT3 kezelheti a CVBS-t és a Audio L/R;

EXT4 kezelheti a YPbPr-t;

DVI (analog és digital) és HDMI (digital);

Side kezelheti a S-VIDEO-t vagy CVBS-t és a Audio L/R.

A jobb képminőség eléréséhez csatlakoztassa az RGB kimenetű az

EXT1 vagy EXT2 csatlakozóba, mivel az RGB jobb képminőséget nyģut.

Ha felvevője rendelkezik Easy Link funkcióval, akkor az

EXT2 csatlakozóba kell bekötni, hogy érvényesüljenek az Easy Link funkció előnyei.

Periféria csatlakoztatása

AUDIO

OUT

EXT 3EXT 2

EXT 1DVIHDMI

NETWORK

EXT 4

DIGITAL AUDIO

ANTENNA

AUDIO

Pr Pb Y

IN1 IN2 OUT

AUDIO

OUT

EXT 3EXT 2

EXT 1DVIHDMI

NETWORK

EXT 4

DIGITAL AUDIOANTENNA

AUDIO

Pr Pb Y

IN1 IN2 OUT

Megjegyzés: A videó-magnetofont ne helyezze túl közel a képernyőhöz, ugyanis néhány videó-magnetofon érzékenyek a képernyőből eredő jelek iránt. A képernyőtől mért távolság legalább 0,5 méter legyen.

Csatlakoztassa az ábra szerint az 1 és 2 antennakábelt, illetve az optimális képminőséghez a 3 SCART kábelt! Ha felvevő készülékén nincs SCART csatlakozó, akkor az antennakábeles csatlakoztatás az egyetlen megoldás. Ekkor szükségessé válik a felvevő berendezése tesztjelének behangolása, és a 0 programhelyhez való hozzárendelése, vagy a testztjel elmentése ą 90 és 99 közötti programhelyen, lásd Kézi beállítás, 8.oldal! Lásd a felvevő berendezés használati utasítását is!

A dekóder és a videomagnó

Csatlakoztassa a 4 SCART kábelt a dekóderhez és a videomagnó speciális SCART csatlakozójához! A bekötés elvégzése előtt olvassa el a felvevő használati utasításának ide vonatkozó részét is! A 13.oldalon a Dekóder címszó alatt is talál ezzel kapcsolatos információt. A dekóder SCART kábellel csatlakoztatható közvetelenül a TV

EXT1 vagy 2 csatlakozojához is.

Videomagnó (VCR-DVD+RW)

NETWORK

HDMI DVI

IN1IN2

DIGITAL AUDIO

OUT

PbPr

EXT 4 EXT 1 EXT 2 EXT 3

AUDIO

OUT

AUDIO

EXTERNAL

RECORDER DECODER

CABLE

1/2

& Csatlakoztassa az ábra szerint az 1, 2 és 3 antennakábeleket (csak abban az esetben, ha a kűlso készülek rendelkezik tv-antenna

be- és kimenettel!). Csatlakoztassa videomagnó a 5 SCART kábel segítségavel az

EXTERNAL 2.

A jobb kéminőség érdekében csatlakoztassa a készüléket a 4 SCART kábel segítségével az

EXTERNAL 1 vagy 3-es bemenetek

egyikéhez. Ha felvevő készülékén nincs SCART csatlakozó, akkor az antennakábeles csatlakoztatás az egyetlen megoldás. Ekkor szükségessé válik

a felvevő berendezése tesztjelének behangolása, és a 0 programhelyhez való hozzárendelése, vagy a testztjel elmentése ą 90 és 99 közötti programhelyen, lásd Kézi beállítás, 9.oldal! Lásd a felvevő berendezés használati utasítását is!

é Válassza ki a megfelelő berendezést a Beállítás menü Forrás (adójel) tételei közül (13.oldal)!

Videomagnó és egyéb berendezések

NETWORK

HDMI DVI

IN1IN2

DIGITAL AUDIOAUDIO

OUT

EXT 4 EXT 1 EXT 2 EXT 3 OUT

AUDIO

CABLE

RECORDER

EXTERNAL 1/2/3

& Csatlakoztassa a komponens videójel átvitelére szolgáló három különálló videókábelt 1 a komponens videó-kimenetekkel (YPbPr)

rendelkező külső berendezéshez - ide tartoznak az olyan berendezések, mint a DVD-lejátszók és a lézer-lemezek lejátszói, a játékegységek, a műholdvevők és egyebek - valamint a tv-készülék

Y, Pb és Pr vagy EXT4 csatlakozóihoz.

Megjegyzés: at

EXT4 csatlakozót mindig a digitális hangforrásokkal kell használni.

é Csatlakoztassa a 2 audió-kábelt a külső berendezés digitális audió-kimenetéhez (DIGITAL AUDIO OUT) és a tv-készülék

valamelyik audió-bemeneti csatlakozójához (

DIGITAL AUDIO IN).

Megjegyzés

- Szükség esetén Ön el tudja helyezni a képet a képernyő közepén a kurzorvezérlő gombok segítségével.

-A komponens videójel jelölései különbözőek lehetnek a különböző márkájú DVD-lejátszókon és külső berendezéseken. Annak ellenére, hogy a rövidítések különbözőek lehetnek, a B és az R betűk a kék és a piros komponens jelet jelölik, az Y jelölés pedig a fényerő jelére utal. A meghatározásokra és a csatlakoztatásokra vonatkozó részletes információkért forduljon DVD-lejátszó vagy egyéb külső berendezés használati utasításához.

- Az adott tv-készülék a 480p, 576p, 720p és 1080i szabványok szerinti jelek fogadására készült, amelyeket az EIA770.3 EIA szabvány határoz meg. A különféle gyártóktól származó külső digitális berendezések különféle szabványok szerinti kimenő jeleket támogathatnak.

Figyelmeztetés: Ha Ön azt veszi észre, hogy a kép függőlegesen elmozdul, torzítás vagy színhiány lép fel, ha eltűnik a kép vagy a képernyőn

hasonló hibák kombinációját látja, ellenőrizze az összes csatlakozó helyes csatlakozását vagy helyezze át távolabbra a televíziótól a digitális berendezéseit.

Component Video (YPbPr — komponens videojel) kimeneti csatlakozókkal rendelkező berendezés

DVD-lejátszó vagy egyéb külső, digitális berendezés

EXT 1 EXT 2 EXT 3 OUT

AUDIO

ANTENNA

DVIHDMI

NETWORK

DIGITAL AUDIO

IN2 IN1

Pr Pb Y

OUT

AUDIO

DIGITALEXT 4

YPbPr

IN 1/2

AUDIO

....

1 2

• Multi Channel Surround szabványú digitális vevőt

Csatlakoztassa a Multi Channel Surround szabványú digitális vevőt a tv-készülék alsó részén található digitális audio-kimeneti csatlakozóhoz (

DIGITAL AUDIO OUT).

• Multi Channel Surround szabványú analóg vevőt

Csatlakoztassa a Multi Channel Surround szabványú analóg vevőt a tv-készülék alsó részén található

L (bal) és R (jobb) AUDIO-

kimeneti csatlakozókhoz. A hang beállítását a Multi Channel Surround szabványú vevő segítségével kell elvégezni.

Megjegyzés: Nem lesz hang abban az esetben, ha a televíziós csatornát vagy a külső forrást blokkolta a Gyermekzár menü segítségével (lásd 17. oldal).

Multi Channel Surround szabványú vevőt

NETWORK

DVI

IN1

IN2

OUT

EXT 1EXT 4 EXT 2 EXT 3

HDMI

DIGITAL AUDIO

AUDIO

OUT

AUDIO

ANTENNA

DIGITAL AUDIO OUT

NETWORK

DVI

IN1

IN2

OUT

EXT 1EXT 4 EXT 2 EXT 3

HDMI

ANTENNA

DIGITAL AUDIO

AUDIO

OUT

AUDIO

AUDIO OUT

HDMI (High Definition Multimedia Interface) csatlakozóhoz csatlakoztatandó berendezés

HDMI - ez a digitális kép és hang egyesítésének új, vezető helyen álló szabványa. A HDMI csatlakozóhoz olyan külső eszközöket lehet csatlakoztatni, amelyek támogatják a HDMI szabványt, ilyen a DVD-R és a HDMI-vel rendelkező DVD-lejátszó. Ilyen módon Ön a televíziókészülékén nagypontosságú digitális formátumú képeket tud megjelentetni.

& Csatlakoztassa a HDMI-berendezését a HDMI-csatlakozóhoz. é Válassza ki a csatlakoztatott külső digitális berendezést a Beállítás menü Forrás pontjában, 13. oldal.

HDMI IN csatlakozás a következő televízió és monitor üzemmódokat teszi lehetővé:

HD Standard Definition TV (SDTV) 640x480i

720x480i 720x576i

Enhanced Definition TV (EDTV) 640x480p

720x480p 720x576p

High Definition TV (HDTV) 1920x1080i

1280x720p

PC VGA 640x480

SVGA 800x600 XGA 1024x768

Megjegyzés:

- Szükség esetén Ön el tudja helyezni a képet a képernyő közepén a kurzorvezérlő gombok segítségével.

-A tör vények követelményeinek megfelelően előfordulhat, hogy a digitális hang kikapcsol néhány olyan impulzus-kód modulációt használó felvételnek a HDMI bemenethez csatlakoztatott külső berendezésekről történő lejátszásakor, amelyeket véd a szerzői jogi törvény.

- Az Ön tv-készüléke támogatja a HDCP (a tartalom szélessávú digitális védelme) szabványt. Ez egy olyan rendszer, amely megvédi a DVD-lemezek DVI szabványnak megfelelő tartalmát a másolás ellen. Ez a rendszer biztosítja a biztonságos digitális kapcsolatot a videójel forrása (DVD, PC stb.) és a tv-készülék között.A tartalom a jelforrásként működő berendezésben kerül dekódolásra a jogellenes másolás elkerülése érdekében.

-A megfelelő működés csak az olyan felhasználói készülékek használata esetén biztosított, amelyek támogatják a HDMI szabványt.

-A különféle gyártóktól származó külső digitális berendezések különféle szabványok szerinti kimenő jeleket támogathatnak. Ez problémát jelenthet ezeknek a jeleknek a tv-készülék általi megjelenítésekor.

- Abban az esetben, ha a HDMI berendezés jele nem található, kapcsolja ki ezt a berendezést, majd újra kapcsolja be.

A lejátszás optimális körülményeinek biztosítása érdekében a DVD-lejátszóhoz javasolt valamelyik alábbi televíziós képszabvány alkalmazása: 1920x1080i, 1280x720p, 720x576i, 720x576p, 720x480i, 720x480p.

HDMI

ANTENNA

DIGITAL AUDIO

IN2

IN1

OUT

DVI

NETWORK

EXT 4

EXT 1

EXT 2 EXT 3 CL Out

HDMI

DVI csatlakozóhoz csatlakoztatandó berendezés

A DVI csatlakozás a következő televízió és monitor üzemmódokat teszi lehetővé

.A távirányító v gombjának segítségével – a nagy képélességű (HD)

berendezés és számítógép (PC) számára:

Standard Definition TV (SDTV) 640x480i

720x480i 720x576i

Enhanced Definition TV (EDTV) 640x480p

720x480p 720x576p

High Definition TV (HDTV) 1920x1080i

1280x720p

PC VGA 640x480

SVGA 800x600 XGA 1024x768

Megjegyzés: Szükség esetén Ön el tudja helyezni a képet a képernyő közepén a

kurzorvezérlő gombok segítségével.

& Csatlakoztassa a berendezését az 1. tv-készülék DVI csatlakozójához.

A berendezés csatlakozójának típusától függően, előfordulhat, hogy Önnek megfelelő adaptert kell használnia.

DVD

Csatlakoztassa a DVI szabványú berendezést a DVI-kábel segítségével az

1. tv-készülék

DVI -csatlakozójához.

Számítógép (PC):

- DVI-csatlakozó használata esetén: csatlakoztassa a DVI szabványú berendezést a DVI-kábel segítségével az 1. tv-készülék

DVI -

csatlakozójához.

- VGA-csatlakozó használata esetén: csatlakoztassa a VGA-kábelt a VGA-DVI adapterhez 4 és csatlakoztassa az 1. tv-készülék

DVI -csatlakozójához.

é Csatlakoztassa a 2 audio-kábelt a tv-készülék DVI szabványú R (jobb) és L

(bal) AUDIO-kimeneteihez abban az esetben, ha a tv-készülék készenléti üzemmódban van és az analóg audio-bemenetéhez csatlakoztatott külső berendezéstől vár analóg audio-jelet

VAG Y

Csatlakoztassa a 3 audio-kábelt a tv-készülék valamelyik digitális audiobemeneti (

DIGITAL AUDIO IN) csatlakozójához abban az esetben, ha a tv-

készülék készenléti üzemmódban van és a digitális audio-bemenetéhez csatlakoztatott külső berendezéstől vár digitális audio-jelet. Ezt követően a Setup, Source menüben válassza ki azt a jelforrást, amelyhez csatlakozik a digitális audio-bemenettel rendelkező külső berendezés. Lásd Digitális hang, 14. oldal.

Csatlakozó a személyi számítógép csatlakoztatásához a házi hálózathoz

Lehetőség van arra, hogy csatlakoztassa a tv-készülékét számítógéphez vagy házi hálózathoz. A részletes információkért forduljon a külön mellékelt instrukciókhoz a Connected Planet rendszerben.

NETWORK

DVI

OUT

Pb Y

EXT 1EXT 4 EXT 2 EXT 3

HDMI

ANTENNA

LRIN2 IN1

....

DVI

AUDIO

DIGITAL AUDIO

DVI

VGA

INTERNET

EXT 1

NETWORK

EXT 4

DIGITAL AUDIO

Pr Pb Y

IN1 IN2 OUT

• Televíziós műsornak az Easy Link funkciót nem támogató felvevő berendezés segítségével történő rögzítése

Ön elkészítheti a felvételt a felvevőberendezésével, és ezzel nem fogja zavarni a tv-műsor nézését.

& Válassza ki a csatornaszámot a felvevőberendezésén. é Kapcsolja a felvevő berendezését felvétel üzemmódba.

Lásd a felvevőberendezés felhasználói kézikönyvét.

A tv-csatornák átkapcsolása nem zavarja a felvételt !

• Televíziós műsornak az Easy Link funkciót támogató felvevő berendezés segítségével történő rögzítése

Te levízió üzemmódban lehetőség van a képernyőn látható tv-műsor közvetlen felvételére. Ta r tsa lenyomva az ® gombot legalább 2 másodpercig.

Megjegyzés:

-A televíziós program átkapcsolása nem zavarja a felvételt.

-Az

EXT1, EXT3, EXT4 vagy Side,bemenetek valamelyikéhez csatlakoztatott

külső berendezésről történő felvétel esetén Ön a felvétel megzavarása nélkül nem tud más televíziós programot választani.

-Abban az esetben, ha az Ön EasyLink funkciós felvevő berendezése támogatja a készenléti üzemmódot, akkor a B gomb lenyomásával és három másodpercig lenyomva tartásával a tv-készüléket is és a felvevő berendezést is átkapcsolhatja készenléti üzemmódba.

-Abban az esetben, ha Ön egy EasyLink funkciós S-VHS szabvány szerinti felvevő berendezést csatlakoztatott, Ön S-VHS minőségű felvételt készíthet egy külső berendezésről, amelyet a tv-készülék bal paneljén található csatlakozóhoz csatlakoztatott (például egy S-VHS szabvány szerinti videókameráról.)

& Ismételten nyomja meg a v gombot a készülék távirányítóján vagy válassza

Forrás menüpontot a Beállítás menüben, lásd a 13. oldalt válassza az

EXT1, EXT2, EXT3, EXT4, DVI, HDMI vagy Side lehetőséget annak

megfelelően, hogy a készülék hátulján illetve jobb oldalán hová csatlakoztatta az adott berendezést!

é Nyomja meg a fel/le kurzort. “ Nyomja meg az OK gombot.

DVD/R TV VCR AUX

SELECT

DEMO

SAT

BROWSE

MOT

✓

MODEON/OFF

Ambilight

789

‡

†

- FAVORITES -

VIEW

TUVPQRS WXYZ

A csatlakoztatott berendezések kiválasztása

Felvétel

✓

MODEON/OFF

Ambilight

DVD/R TV VCR AUX

123

456

789

‡

†

- FAVORITES -

VIEW

SELECT

DEMO

SAT

BROWSE

MOT

TUVPQRS WXYZ

JKLGHI MNO

ABC DEF

B készenléti üzemmódba

kapcsolás

º pillanatmegállító, ® felvétel, Ò visszafelé menet (

VCR, CD);

keresés lefelé (

DVD )

‡ leállítás, π lejátszás, † gyors előre menet (

VCR, CD);

keresés felfelé (

DVD )

i információ megjelenítés

MENU menü be- és kikapcsolása

- P + fejezet, csatorna vagy

műsorszám kiválasztása

0 - 9 számjegy beadása,

kurzor fel/le

a következő vagy előző lemez kiválasztása (

CD)

kurzor bal/jobb

CD-track kiválasztása (

CD)

0 DVD fejezet választása;

kazetta index (

AUX)

b felirat nyelvének kiválasztása

(

DVD )

Expert üzemmódban

Ha Ön nem szeretné, hogy a távirányító visszaálljon televízió üzemmódba, hanem a kiállított üzemmódban maradjon, tegye a következőket:

& Válassza ki a TV üzemmódot a SELECT gomb segítségével. é Egyszerre nyomja be legalább 2 másodperc időtartamra kétszer a SELECT

és az OK gombokat.

“ Válassza ki a kívánt üzemmódot a SELECT gomb segítségével.

Ekkor a távirányító nem fog visszaállni tv-üzemmódba, hanem a kiválasztott üzemmódban marad.A távirányítónak a gyári beállítási értékekhez (tvüzemmód) történő visszatérítéséhez tv-üzemmódot választva ismételje meg a fenti procedúrát.

Megjegyzés: a fénydióda üzemmódjai

- ha a fénydióda egyszer felvillan a

SELECT és az OK gombok egyidőben történt

lenyomását és legalább 2 másodpercen keresztül történt lenyomva tartását követően, akkor a távirányító

Expert üzemmódban van: a távirányító a kiválasztott

üzemmódban marad.

• ha a fénydióda négyszer felvillan a

SELECT és az OK gombok egyidőben történt

lenyomását és legalább 2 másodpercen keresztül történt lenyomva tartását követően, akkor a távirányító a szokásos üzemmódban van: a távirányító 60 másodperc elteltével visszatér TV-üzemmódba.

A csatlakoztatott berendezés közvetlen kiválasztása

Amikor a távirányító

TV Expert üzemmódban van, Ön a csatlakoztatott

berendezést azonnal a következő módon választhatja ki: Nyomja meg az v gombot, majd az :

1" számgombot az EXT1 bemenethez csatlakoztatott berendezés kiválasztásához.

2" számgombot az EXT2 bemenethez csatlakoztatott berendezés kiválasztásához.

3" számgombot az EXT3 bemenethez csatlakoztatott berendezés kiválasztásához.

4" számgombot az EXT4 bemenethez csatlakoztatott berendezés kiválasztásához.

5" számgombot az DVI bemenethez csatlakoztatott berendezés kiválasztásához.

6" számgombot az HDMI bemenethez csatlakoztatott berendezés kiválasztásához

0" számgombot az oldalsó panelen lévő bemenethez csatlakoztatott

berendezés kiválasztásához.

Megjegyzés: ellenőrízze, hogy a berendezés be van kapcsolva.

Megjegyzés:

- Ha 60 másodperc alatt nem történik semmilyen művelet, a távirányító visszaáll tvkészülék üzemmódba.

- A művelet végrehajtását követően a kiválasztott üzemmódban a távirányító ebben az üzemmódban marad 60 másodpercig, ezt követően visszaáll televízió üzemmódba.A

SELECT gomb megnyomásakor a távirányító azonnal visszaáll televízió üzemmódba.

A mi társaságunk által gyártott audió- és videóberendezések többségének a vezérlésére alkalmas az Ön tv-készülékének távirányítója.

Szokásos üzemmód

Nyomja meg valamelyik gombot azt követően, hogy kétszer megnyomta a

SELECT gombot, annak a berendezés-típusnak megfelelően, amelyiket a

távirányító segítségével vezérelni szeretné. Lásd: a távirányító használata, 4. oldal.

Gombok az audio- és videoberendezések kezeléséhez

Az Ön tv-készülékének távirányítója lehetőséget biztosít minden külső berendezés vezérlésére egy távirányítóval. Ehhez ki kell választani a berendezés helyes márkáját és típusát a Direct Entry codes (közvetlen hozzáférési kódok) listáján.

SELECT gombot ismételten megnyomva válassza ki a DVD/R, SAT, VCR (videómagnetofon) vagy AUX (kisegítő) lehetőségeket, annak

a külső berendezésnek a típusától függően, amelyet vezérelni kíván ennek a távirányítónak a segítségével. Lásd:A távirányító használata, 4. oldal. Ha a távirányító funkcionális gombjai a kiválasztott külső berendezéssel is működnek, akkor a távirányító már készen áll, további lépések nem szükségesek.

Ha a távirányító funkcionális gombjai a kiválasztott külső berendezéssel nem működnek együtt, akkor, a külső berendezés típusának függvényében, Ön együttműködésre tudja kényszeríteni a távirányítót ezzel a berendezéssel is úgy, hogy betáplálja a direkt elérési kódot. Folytassa, ahogy a továbbiakban le van írva.

DVD/R TV VCR AUX

123

SELECT

DEMO

SAT

BROWSE

MOT

JKLGHI MNO

ABC

DEF

A kód beállítása

& Kétszer nyomja meg a SELECT (Választ) gombot ahhoz, hogy kiválaszthassa

azt a jelforrást, amely megegyezik azzal a külső berendezéssel, amelyet Ön a távirányító segítségével vezérelni kíván.

é Egyszerre nyomja le és tartsa lenyomva legalább 4 másodpercig a SELECT

és a B gombokat. Megszakítás nélkül világítani fog a kiválasztott üzemmód fénydiódája.

“ Tá plálja be a külső berendezés típusának és márkájának megfelelő

háromjegyű kódot. Ezeknek a kódoknak a listája megtalálható a 33. oldalon.

‘ Helyes kód bevitele esetén a kiválasztott üzemmód fénydiódája 5

másodpercig gyorsan villog.A távirányító visszatér a legutolsó kiválasztott működési üzemmódba. Hibás kód megadása esetén az üzemmódot jelző fénydióda 2 másodpercig marad bekapcsolva. Ismételje meg a

“. lépést.

( Most kísérelje meg a televízió távirányítójátt a külső berendezés vezérlésére

használni. Kétszer nyomja meg a

SELECT (Választ) gombot a szükséges

üzemmód kiválasztásához.A kiválasztott üzemmód fénydiódája 2 másodpercig világítani fog, ezt követően villogni kezd. A villogás azt jelzi, hogy a távirányító az Ön által kiválasztott "külső" üzemmódban van.

Megjegyzések:

- Előfordulhat, hogy az Ön tv-készülékének távirányítóját nem sikerül beprogramoznia a 33. oldalon felsorolt különféle gyártók által gyártott külső berendezések minden modelljének vezérlésére. Kísérletezhet a programozási folyamat megismétlésével. Próbálkozzon az Ön külső berendezése típusa és márkája számára felsorolt szám vagy számok felhasználásával, hogy meggyőződjön arról, nem vétett-e hibát a számok betáplálásakor az első programozási kísérlet folyamán.

- Ha a távirányító a DVD/R, SAT,VCR vagy AUX valamelyik kisegítő üzemmódjában van (az üzemmód jelzőfénye villog), és Ön a távirányító egyik gombját sem nyomja meg 60 másodperc időtartam alatt, ezen szünet elteltével a távirányító visszaáll televízió üzemmódba.

A kiválasztott üzemmód visszavonásához

Nyomja meg és tartsa lenyomva két másodpercig a SELECT gombot. A távirányító visszatér televízió üzemmódba.

A távirányító beállítása külső berendezés vezérléséhez

Bose..............................................................512

Hitachi..........................................................501

JVC................................................................504

Kenwood .....................................................502

Panasonic.....................................................505

Philips...........................................................500

Pioneer ........................................................511

Samsung.......................................................506

Sharp ............................................................507

Sony..............................................................508

Technics .......................................................509

Thomson .....................................................503

Yamaha.........................................................510

Digital Video Disc (DVD)

Aiwa ..............................................................502

Alba.......................................................503, 504

Bush ............................................................ 505

CyberHome ......................................506, 507

Daewoo........................................................508

Dansai ..........................................................509

Denon ..........................................................543

Goodmans ...................................................510

Grundig................................................511, 512

Hitachi .........................................................513

JVC........................................................514, 515

Kenwood .....................................................540

LG.................................................516, 517, 518

Mustek ................................................519, 544

Panasonic ..........................520, 522, 523, 541

Philips ...................................................500, 524

Pioneer .........................................................525

Samsung .....................................526, 527, 528

Sanyo.............................................................529

Scott ..............................................................530

SEG .......................................................531, 532

Sharp .............................................................533

Sony .............................................534, 535, 536

Thomson ......................................................501 .

Toshiba ................................................537, 538

Yamaha..........................................................539

Satellite Receiver

Akai ..............................................................500

Alba.............................................501, 502, 503

Allsat ............................................................500

Amstrad ..............................................505, 524

Ankaro.........................................................507

Anttron...............................................501, 503

Apollo ..........................................................501

Armstrong...................................................505

Asat ..............................................................500

Astra.............................................................505

Astro..................................503, 504, 507, 510

Audio Ton....................................................503

Best...............................................................507

Blaupunkt ....................................................510

Brain Wave ..................................................511

BSkyB ...........................................................524

Bush.....................................................502, 512

CityCom......................................................502

Clatronic......................................................511

Condor........................................................507

Crown..........................................................505

Daeryung.....................................................509

DNT ....................................................500, 509

Echostar..............................................509, 515

Einhell..................................................501, 505

Elta ..............................................500, 501, 507

Emme Esse .........................................507, 512

Ep Sat ...........................................................502

Eurosat.........................................................505

Eurosky ...............................................505, 507

Eurostar.......................................................505

Ferguson ....................................502, 512, 519

Finlandia.......................................................502

Finlux............................................................502

Fuba ...........................500, 501, 507, 509, 510

Galaxis .........................................................507

GMi...............................................................505

Goodmans...................................................502

Grundig............502, 503, 510, 512, 518, 524

Hanseatic.....................................................513

Hirschmann.................................................510

Hisawa..........................................................511

Hitachi.................................................502, 512

Huth.....................................................505, 511

Intertronic...................................................505

Johansson ....................................................511

Kathrein .....................................500, 510, 520

KR.................................................................503

Kreiselmeyer ..............................................510

Kyostar.........................................................501

Lasat.....................................................504, 507

Lenco ...........................................................501

Macab...........................................................519

Manhattan..................................502, 504, 512

Marantz........................................................500

Mascom .......................................................504

Maspro ................................................502, 512

Mediamarkt.................................................505

Medion...............................507, 513, 515, 516

Metronic............................501, 503, 504, 522

Metz .............................................................510

Minerva........................................................510

Mitsubishi............................................502, 510

Morgan’s..............................................500, 505

Nikko ...........................................................505

Nokia..........................................502, 512, 514

Nordmende......................501, 502, 504, 519

Novis............................................................511

Octagon..............................................501, 503

Okano..........................................................505

Orbitech......................................................501

Otto Versand ..............................................510

Pace....................................502, 510, 512, 524

Palladium .....................................................505

Panasonic ..................................502, 512, 524

Panda............................................................502

Philips ........................500, 502, 506, 512, 517

Phonotrend.................................................502

Predki...........................................................511

Provision......................................................504

Quadral........................................................507

Quelle ..........................................................510

Radiola .........................................................500

Radix ............................................................509

RFT...............................................................500

Saba......................................................504, 512

Sabre ............................................................502

Sagem...........................................................519

Samsung.......................................................501

Satcom ................................................511, 513

SatPartner .........................501, 503, 504, 511

Schneider ...................................507, 515, 516

Seemann..............................................505, 509

SEG............................501, 507, 511, 513, 523

Siemens........................................................510

Skymasters ...............513, 515, 516, 521, 528

Sony ............................................................528

Strong .........................................501, 503, 507

Sunstar.........................................................505

Tandberg......................................................519

Tandy ............................................................503

Tantec..................................................502, 512

TechniSat .....................................................509

Teco..............................................................505

Telasat ..........................................................513

Telefunken ..........................................501, 512

Teleka..........................................503, 505, 509

Telemaster...................................................504

Telesat..........................................................513

Televes .........................................................502

Thomson ..................502, 519, 525, 526, 527

Thorn ..................................................502, 512

Tonna............................................................502

Triax .............................................................510

Unisat...........................................................505

Unitor ..........................................................511

Universum...................................................510

Visiosat................................................511, 515

Vor tec..........................................................501

Wewa...........................................................502

Winersat .....................................................511

Wisi.............................................502, 509, 510

Zhnder .......................................504, 507, 522

VCR

Daewoo ..............................................502, 503

Hitachi ........................................................ 505

JVC................................................................506

LG ........................................................508, 509

Loewe ..........................................................538

Panasonic..................511, 512, 513, 514, 515,

.............................................516, 517, 518, 538

Philips ................500, 519, 520, 521, 522, 523

Saba ...............................................................539

Samsung....................................................... 525

Sony............................527, 528, 529, 530, 531

Thomson .......................... 533, 536, 537, 539

Toshiba .................................................534, 535

Remote Control Direct Entry Codes for Peripheral Equipment

Az Ön tv-készülékének távirányítója támogatja a betanítási funkciót, amely lehetővé teszi egy másik, egyéb márkájú berendezést vezérlő távirányítótól jövő jelek olvasását. Ennek köszönhetően lehetővé válik minden csatlakoztatott külső berendezés vezérlése egyetlen távirányító segítségével. A következő típusú berendezések számára a megvilágított gombok be vannak programozva.

Megjegyzés: Ön a csatlakoztatott külső berendezés távirányítójának bármelyik funkcióját hozzárendelheti a megvilágított gombok valamelyikéhez.

& Ismételten nyomja meg SELECT gombot a szükséges jelforrás kiválasztásához (például DVD, videómagnetofon, …). é Egyszerre nyomja meg és tartsa lenyomva legalább 4 másodpercig az OK és a B gombokat.

A kiválasztott jelforrás fénydiódája a távirányítón folyamatosan fénnyel fog világítani.

“ Nyomja meg a tv-készülék távirányítóján azt a gombot, amelyhez Ön a kiválasztott külső berendezés távirányítójának egy bizonyos

funkcióját szeretné hozzárendelni.

‘ Helyezze el a két távirányítót egymással szemben úgy, hogy azok fogadhassák egymás infravörös jeleit. ( Nyomja meg és tartsa lenyomva körülbelül 2 másodpercig a távirányítón azt a gombot, amelynek a funkcióját szeretné "megtanítani" a

tv-készülék távirányítójával. A kiválasztott jelforrás fénydiódája villog a tv-készülék távirányítóján a jel fogadása közben. Azt követően, hogy a gomb funkciója lemásolásra került, a fénydióda ismét egyenletes fénnyel kezd világítani.

§ Ismételje meg a “-( lépéseket a többi funkció átmásolásához. è A betanítási üzemmódból történő kilépéshez:

Nyomja meg és tartsa lenyomva körülbelül 2 másodpercig a televízió távirányítója oldalán található gombot. A távirányítója az utolsó kiválasztott üzemmódban marad.

Megjegyzés: ha a külső berendezés távirányítójának kódját nem ismerte fel a televízió távirányítója, a kiválasztott jelforrás fénydiódája néhány másodpercig villogni fog. Ez azt jelenti, hogy a kód átadására irányuló kísérlet eredménytelenül fejeződött be.

✓

MODEON/OFF

Ambilight

DVD/R TV VCR AUX

123

456

789

‡

†

VIEW

- FAVORITES -

SELECT

DEMO

SAT

BROWSE

MOT

TUVPQRS WXYZ

JKLGHI MNO

ABC

DEF

✓

MODEON/OFF

Ambilight

DVD/R TV VCR AUX

123

456

789

‡

†

VIEW

- FAVORITES -

SELECT

DEMO

SAT

BROWSE

MOT

TUVPQRS WXYZ

JKLGHI MNO

ABC

DEF

✓

MODEON/OFF

Ambilight

DVD/R TV VCR AUX

123

456

789

‡

†

VIEW

- FAVORITES -

SELECT

DEMO

SAT

BROWSE

MOT

TUVPQRS WXYZ

JKLGHI MNO

ABC

DEF

✓

MODEON/OFF

Ambilight

DVD/R TV VCR AUX

123

456

789

‡

†

VIEW

- FAVORITES -

SELECT

DEMO

SAT

BROWSE

MOT

TUVPQRS WXYZ

JKLGHI MNO

ABC

DEF

DVD/R SAT VCR AUX

A megismerni kívánt távirányító

A távirányító funkcionálisgombjainak a gyári üzemmódra történő visszaállításához

& A televízió működési üzemmódjának kiválasztásához ismételten nyomja meg a SELECT gombot. é Egyszerre nyomja meg és tartsa lenyomva legalább 5 másodpercig az OK és a ¬ gombokat.

Minden

SELECT fénydióda világítani kezd.

“ Nyomja meg a SELECT gombot:

• egyszer: világítani kezd a DVD/R fénydióda (DVD-lejátszó)

• kétszer: világítani kezd a

SAT fénydióda (műholdvevő)

• háromszor: világítani kezd a

VCR fénydióda (videómagnetofon)

• négyszer: világítani kezd az

AUX fénydióda (kiegészítő berendezés)

• ötször: világítani kezd a

DVD/R, SAT, VCR, AUX fénydióda.

‘ Nyomja meg az OK gombot, amikor az üzemmódok egy vagy az összes fénydiódája világít.

Törlésre kerül az információ a "betanított" funkcionális gombokról, vagy a kiválasztott jelforrás számára, vagy az összes külső berendezés számára. A tv-készülék távirányítójának minden gombja visszakapja az eredeti gyári funkcióját.

Meghibásodási jelek Ellenőrzési objektumok és teljesítendő műveletek

Gyenge

• Helyes TV-rendszert választott a Kézi indítás menüben?

képminőség • Nincs túl közel a TV-készülék vagy a szobaantenna a hangsugárzókhoz, bármely földeletlen audio

berendezéshez vagy fénycsőhöz stb.?

• Hegyek és magas épületek dupla vagy szellemképet okozhatnak.Néha a külső antenna irányának megváltoztatása is elegendő a kép minőségének javításához.

• Amennyiben a képernyón felismerhetetlen kép vagy teletext jelenik, meg,ellenőrizze, hogy helyes állítotte be a frekvenciát! Lásd “Indítás”, 8. oldal.

Nincs kép • Helyesen kerültek-e csatlakoztatásra a szállítási csomagban megkapott kábelek és vezetékek? (Antenna-

kábel a televízióvevő-blokkhoz, még egy a felvevő készülékhez,VGA-kábelek a monitorhoz, hálózati csatlakozózsinórok.)

• Ki van- kapcsolva a gyermekek hozzáférésének blokkolása?

•Gyenge vagy torz jel esetén konzultáljon az eladóval.

• Ellenőrizze, hogy helyesen választotta-e ki a jelforrást.

Nincs kép vagy gyenge • Ellenőrizze, hogy a jelforrás megfelel-e a megadott kódnak. minőségű kép és zene

A digitális képek

•A digitális anyagok elkészítésének gyenge minősége okozhatja a digitális képek torzulását. Ebben az esetben

torzulása válassza ki a Soft lehetőséget a Kép, Intelligens képbeállítás menüben, manuálisan nem változtatva meg a

képbeállítást.

•Válassza a Digital STB pontot a Forras menüben (l3.old) a Soft beállításra történő automatikus átkapcsoláshoz.

Nincs hang •Egyik csatornán sincs hang? Ellenőrizze, hogy a hangerő beállítása nem áll-e a minimális értéken!

•Nincs-e kikapcsolva a hang a ¬ gomb segítségével?

Jo hangminőség, de • Állítsa be a képélességet, a színt, a telítettséget és a fényerőt. rossz színek Próbálja meg a smart-kép más beállítását használni.

Nem talált megoldást Kapcsolja ki, majd ismét kapcsolja be a tv-készüléket. Soha ne próbálja meg önállóan megjavítani a aképpel vagy a tv-készülékét! Vegye fel a kapcsolatot az eladójával vagy hívjon tv-szerelő szakembert. hanggal kapcsolatos problémájára?

Tá virányító

Ellenőrizze, hogy a távirányító helyes üzemmódban van-e.Abban az esetben, ha a tv-készülék egy bizonyos idő után nem reagál a távirányító parancsaira, lehetséges, hogy lemerültek az elemei. Ön vezérelheti a tvkészülékét a készülék jobb oldalán elhelyezkedő

MENU gomb és a -/+ gombok segítségével.

Készenléti üzemmód A tv-készülék készenléti üzemmódban is energiát fogyaszt.Az energia-felhasználás bizonyos mértékben

hozzájárul a levegő és a vizek szennyezéséhez. A felhasznált teljesítmény: < 1 W.

A VGA-kép nem • Ellenőrizze, hogy helyes VGA-üzemmódot állított-e be a számítógépén. szinkronizált •Forduljon segítségért a monitor használati utasításához.

Külső berendezés A képernyő infravörös sugárzása hatással lehet egyéb berendezések által fogott jelek érzékenységére. vezérlése A megoldás: cserélje ki az elemeket távirányítóban vagy az egyéb berendezésben.

A rádiótelefonokat tartsa legalább 1 méter távolságban.

Forgatható állvány A távirányító és a forgatható állványon található, parancsokat fogadó egység között elhelyezkedő tárgyak

zavarhatják a helyes működést. Lásd a 3. oldalt.

Egyéb Lásd Kiegészítő információk, Műszaki jellemzők fejezeteket ezen a lemezen.

Az Ön TV-je Kensington biztonsági nyílással (Kensington Security Slot) van ellátva, amelynek célja a lopás megelőzése. Magát a lopásgátló Kensington-zárat külön kell beszerezni.

® A Kensington és a MicroSaver az ACCO World Corporation bejegyzett US védjegyei, a megfelelő regisztrációkkal és folyamatban lévő alkalmazásokkal más országokban, az egész világon. Minden más regisztrált vagy nem regisztrált védjegyet az illető tulajdonos birtokol.

Kensington Security Slot

Hasznos tanácsok

Bevezetés

A Philips felajánlja Önnek a tv-készüléke szoftvere frissítését hordozható, hordozható memóriakártyák segítségével. Általában a szoftver-frissítés folyamatának befejezése után a tv-készülék működési jellemzői jobbak lesznek. Az elérhető javulás függ egyrészt a frissítéshez használt szoftvertől, másrészt pedig a tv-készülékben a frissítést megelőzően használt szoftvertől. Ön önállóan el tudja végezni a szoftverfrissítést. Vegye figyelembe, hogy ennek a dokumentumnak a tartalmát olyan felhasználóknak szánták, akik megfelelő tapasztalatokkal rendelkeznek műszaki területen és a szoftverek terén.

A portatív memóriaegység előkészítése a szoftverfrissítéshez

Ehhez a procedúrához szükség van az alábbiakra:

• Személyi számítógépre, csatlakozással az Internet világhálózatra.

• Program-archivátorra, amely támogatja a ZIP formátumot (például WinZip for Windows vagy Stufflt for Mac Os).

• Lehetőség szerint üres USB memory stick-re vagy memóriakártyára (ha van).A következő típusú memóriakártyák támogatottak: CompactFlash Card Type I és II, IBM Microdrive, Memory Stick, SecureDigital Card / Mini Card, SmartMedia Card, MultiMedia Card.

Megjegyzés: Csak a FAT/DOS formatált portatív memóriaegységek támogatottak.

Új szoftver kapható a műszaki eszköz eladójánál vagy letölthető a www.philips.com/support web-oldalról:

& A számítógépe web-böngészőjét használva lépjen be a

www.philips.com/support oldalra.

é Folytassa ezt a procedúrát az Ön tv-készülékére vonatkozó információk és

szoftver megtalálása érdekében.

“ Válassza ki az utolsó frissítést tartalmazó fájlt és töltse át a személyi

számítógépére.

‘ Csomagolja ki a ZIP-fájlt és másolja be az "autorun.upg" az USB-berendezés

memóriájának gyökérkönyvtárába.

Megjegyzés: csak a www.philips.com/support oldalról származó szoftverfrissítést használja.

A televízió szoftver-verziójának ellenőrzése

A szoftverfrissítés folyamatának indítását megelőzően ajánlott ellenőrizni, hogy milyen szoftver van telepítve a televízióra.

& Válassza ki a Szoftverfrissítés az Installálás menüben. é Nyomja meg a jobbra kurzort.

A Szoftverfrissítés menü átkerül a baloldali panelre.

“ Válassza ki a Információ a aktuális szoftverről a telepített szoftver

verziójára és leírására vonatkozó információ megtekintése érdekében.

1 - Szoftverfrissítés Philips tv-készülékek számára, portatív adattárolók felhasználásával

Szoftver-frissítés

Info. az aktuális szoftverről Helye frissítések/alkalmazások

Info

Beállítások

Installálás

Nyelv Ország Automatikus installálás Kézi installálás A csatornák átrendezése/át.. Kedvenc csatornák A hálózat kézi beállítása

Szoftver-frissítés

A manuális szoftverfrissítés folyamata

A szoftver manuális frissítéséhez másolja át az "autorun.upg" fájlt az "Upgrades" nevű mappába, amely a portatív USB memóriaegység gyökérkönyvtárában található. Ha a akarja, átnevezheti a fájlt, azonban tartsa meg a .upg kiterjesztést.

& Helyezze be azt a portatív memóriaegységet, amelyiken a felújított szoftver

található.

é Válassza ki a Szoftverfrissítés az Installálás menüben.

Lépjen át a

Helyi frissítések/alkalmazások helyre.

A televízió megmutatja a portatív USB memóriaegységen található összes kompatíbilis formát és megjeleníti az információt mindegyik kiválasztott frissítési formára vonatkozóan.

“ Válasza ki a megfelelő képet a frissítéshez és nyomja meg a piros gombot a

frissítési folyamat indításához. A tv-készülék automatikusan újraindul és átállítódik frissítés üzemmódba. Néhány másodperc múlva mutatni fogja a frissítési folyamat állapotát.

Figyelmeztetés:

Ha a frissítéskor Ön a meglévő vagy a meglévőnél öregebb szoftververziót próbálja meg feltelepíteni, a program a jóváhagyását fogja kérni.Az öregebb szoftververzióra történő átállást csak valóban szükséges esetben szabad végrehajtani.

‘ A szoftver sikeres frissítését követően távolítsa el a portatív USB

memóriakártyát, kapcsolja ki és újra kapcsolja be a tv-készüléket a készülék tetején található hálózati kapcsoló segítségével.A készülék már az új szoftverrel fog működni.

A szoftverfrissítés automatikus folyamata

& Kapcsolja ki a tv-készüléket és távolítsa el az összes információtároló

egységet.

é Helyezze be azt a portatív USB-memóriaegységet, amelyiken a felújított

szoftver található.

“ Kapcsolja be a tv-készüléket a készülék felső részén található B hálózati

kapcsoló segítségével.

‘ A bekapcsoláskor a tv-készülék letapogatja a portatív USB-memóriát, ezt

mindaddig folytatja, amíg felújítandó szoftvert nem talál. Ezt követően a készülék automatikus frissítés üzemmódba kapcsol. Néhány másodperc múlva a képernyőn megjelenik a frissítés folyamatának állapota.

Figyelmeztetés:

• ne engedje meg, hogy az USB memóriakártyát valaki eltávolítsa a szoftverfrissítés folyamata alatt!

• abban az esetben, ha a frissítés alatt megszűnne az áramellátás, ne távolítsa el az USB memóriakártyát a tv-készülékből. Amint az áramellátás helyreáll, a tv-készülék folytatja a szoftver frissítését.

• ha a frissítéskor Ön a meglévő vagy a meglévőnél öregebb szoftververziót próbálja meg feltelepíteni, a program a jóváhagyását fogja kérni.A régebbi szoftververzióra történő átállást csak valóban szükséges esetben szabad végrehajtani.

• ha a frissítés alatt hiba következik be, próbálja meg megismételni az eljárást, vagy vegye fel a kapcsolatot az eladóval.

• a szoftver automatikus frissítésének folyamata csak abban az esetben indul el, ha a portatív USB-memóriaeszközön található szoftver-verzió különbözik a tvkészülékre telepített verziótól.

( A szoftver sikeres frissítését követően távolítsa el a portatív USB

memóriakártyát, kapcsolja ki és újra kapcsolja be a tv-készüléket a készülék tetején található hálózati kapcsoló segítségével.A készülék már az új szoftverrel fog működni.

Megjegyzés: a frissítési folyamat befejezését követően a személyi számítógépe segítségével távolítsa el a televízió szoftverjét az USB memóriakártyáról.

Software Id: TL32E-234

Loading Done

Validating Done

Programming

Software Upgrade Application

Upgrade busy...

Szoftver-frissítés

Info. az aktuális szoftverről Helye frissítések/alkalmazások

Info

Beállítások

Installálás

Nyelv Ország Automatikus installálás Kézi installálás A csatornák átrendezése/át.. Kedvenc csatornák A hálózat kézi beállítása

Szoftver-frissítés

<?xml version="1.0" encoding="ISO-885h9-1" ?> <philips-slideshow version="1.0" >

<title>Title of the slideshow</title> <audio>audio_url</audio> <slide-duration>30</slide-duration> <slides>

<slide>slide_1_url</slide> <slide>slide_2_url</slide> <slide>slide_3_url</slide> <slide>slide_4_url</slide> <slide>slide_5_url</slide> <slide>slide_6_url</slide> ... <slide>slide_N-1_url</slide> <slide>slide_N_url</slide>

</slides>

</philips-slideshow>

Megjegyzés:

- Ennek a dokumentumnak az utolsó verziója megtalálható a Philips felhasználókat támogató web-lapján (www.philips.com/support). Használja a televíziója modell-számát (42PF9830/10) ennek a dokumentációnak és az egyéb, hozzá kapcsolódó fájloknak a megkereséséhez.

-A Philips nem tudja vállalni a felelősséget azokért a problémákért, amelyek ennek az oldalnak a tartalmával kapcsolatban felmerülnek. A hibákra vonatkozó értesítéseket a Philips fogadja és késedelem nélkül közzéteszi a Philips támogatói honlapján.

Bevezetés

Ebben a dokumentumban kerül ismertetésre a hangkisérettel rendelkező Philips diák leírását tartalmazó fájl létrehozása. Ennek a dokumentumnak a tartalmát olyan felhasználóknak szántuk, akik kellő tapasztalattal rendelkeznek műszaki területen vagy az információ-technológiák területén.A diák demonstrálásának indításához nyissa meg a diák sorrendjét leíró fájlt a tv-készüléke Multimedia Browser programjában.

& Miután behelyezte a memóriakártyát vagy az USB-egységet és bekapcsolta a tv-készüléket, nyomja meg a távirányító =

gombját.

é A portatív tároló eszközön lépjen be abba a mappába, amelybe elmentette a diák egymást követésének leírását tartalmazó fájlt

(.alb).

“ Válassza ki a diabemutatót leíró fájlt és nyomja meg az OK gombot a bemutató indításához. ‘ A diabemutató leállításához nyomja meg az ‡ gombot.

Általános szabályok

•A diaprezentáció leírására szolgáló fájlokhoz a "lapos" szöveg ASCII XML szintaxist kell használni, ami lehetőséget biztosít a diaprezentáció leírását tartalmazó fájloknak egyszerű eszközök segítségével történő létrehozására és szerkesztésére.

•A hálózati tartalomra vonatkozó miden utalásnak az adatok globális címzésén kell alapulnia.

•A portatív tárolóeszközök (PP) tartalma nem rendelkezik globális címmel, ezért a PP-ben található adatokra nem lehet utalni olyan fájlgyűjteményből, amely nem található meg magában a portatív eszközben.

•A hordozhatóság biztosításához diák a PP-ben őrzött leírásaának CSAK magának a PP-nek a tartalmára kell utalnia.A globális adresszálás használata a kompatibilitás hiányát okozhatja, ha a PP-t a hálózathoz nem csatlakoztatott eszközben használják. Ez a követelmény azonban nem tiltás, csak ajánlás.

• IElőnyösebb, ha a PP tartalmára történő utalások olyan relatív utat adnak meg, amely a bemutatandó fájlokat tartalmazó mappától kezdődik. Ez az út tartalmazza a berendezés nevét vagy a PP lemezmeghajtóját. A tartalomhoz vezető abszolút út szintén támogatott.

-relatív út: pictures/test1.jpg, tamper.jpg, ../nev/bird.jpg, …

- abszolút út: USB1:\pictures1\foo_bar.jpg, C:\f1.jpg, \organization.jpg, …

Általános formátum

Az alább bemutatott formátumot és szintaxist a dia-prezentáció leírását tartalmazó .alb kiterjesztéssel rendelkező fájl létrehozásához kell felhasználni (ez egy szokásos asci szövegfájl .alb (.ALB) Példák: slshow1.alb, summer_holiday_2004.ALB, test.alb,... Ennek a szövegfájlnak a létrehozásához a következő szintaxist kell használni:

2 - Zenei háttér-aláfestéssel rendelkező diák bemutatásának formátuma a lapos Philips tv-készülékek

számára

Ta g Name

philips-slideshow

title

audio

slide-duration

slides

slide

Használat

Kötelező

optional

mandatory

optional

Leírás

Szignatúra Philips diák bemutatásához, beleértve a verziót.

A lejátszási lista megnevezése (fejléce).

Az ezen utasítást követő audió-fájlra történő utalás meghatározza azt, hogy milyen zenei aláfestés kíséri a diaösszeállítás bemutatóját.,Az audió-utalások lehetnek különálló zeneszámok vagy lejátszási listák (.m3u vagy .pls fájlok). Egyéb típusú fájlokra történő utalás esetén a zene nem fog megszólalni. Különálló zeneszámra történő utalás esetén a szám ismétlődni fog. Lejátszási lista megjelölése esetén a benne szereplő számok egymást követően lejátszásra kerülnek, amikor pedig a lista véget ér, a lejátszás a lista elejétől újra kezdődik. A dia bemutatási időtartamának gyári beállítása (tizedmásodpercekben).A televízió üzemmódja esetleg nem támogatja ezt a "tag"-et.A program kérheti a bemutatás időtartama egy vagy néhány előre meghatározott értékének használatát.

Azonosítja a bemutatandó diákat.

Meghatározza az utat (URL) egy bizonyos dia számára.

<?xml version="1.0" encoding="ISO-885h9-1" ?> <philips-slideshow version="1.0" >

<title>Philips AlbumFile</title> <audio>Music\Nature.mp3</audio> <slide-duration>50</slide-duration> <slides>

<slide>Images\Image01.jpg</slide> <slide>Images\Image02.jpg</slide> <slide>Images\Image03.jpg</slide> <slide>Images\Image04.jpg</slide> <slide>Images\Image05.jpg</slide> <slide>Images\Image06.jpg</slide> <slide>Images\Image07.jpg</slide> <slide>Images\Image08.jpg</slide> <slide>Images\Image09.jpg</slide> <slide>Images\Image10.jpg</slide> <slide>Images\Image11.jpg</slide> <slide>Images\Image12.jpg</slide>

</slides>

</philips-slideshow>

Példák:

See on this CD in the directory Files/Slideshw/....

Copy the directory with the slideshow files to your portable memory.

Támogatott XML-tag-ek

A következő táblázatban bemutatjuk az XML-tag-ek leírását.

Megjegyzések:

- Ennek a dokumentumnak az utolsó verziója megtalálható a Philips cég műszaki támogatást biztosító web-oldalán (www.philips.com/support).

-Van lehetőség az Ön tv-készüléke szoftverének frissítésére. Amennyiben bármilyen problémája merülne fel, mindenekelőtt ellenőrizze, hogy az Ön készülékén a legújabb szoftver-verzió van-e telepítve. A legújabb szoftvert, a megfelelő instrukciókkal együtt megtalálhatja a Philips cég műszaki támogatást biztosító web-oldalán. Használja a tv-készüléke modell-számát (42PF9830/10) a dokumentáció és egyéb, a modellre vonatkozó fájlok kereséséhez.

-A Philips cég nem vállal felelősséget sem az adott dokumentumban előforduló bármilyen hibáért, sem pedig az adott dokumentum tartalmával kapcsolatban felmerült problémákért. Abban az esetben, ha a Philips cég értesítést kap a hibákról, a hibák a legrövidebb időn belül kijavításra kerülnek, és a megfelelő információ publikálásra kerül a Philips műszaki támogatást biztosító web-oldalán.

A digitális formátumú tartalomról

A részletes információkért forduljon a külön mellékelt instrukciókhoz a Connected Planet rendszerben, Annex 5.

A hordozható memóriaegységekről

•A következő típusú memóriakártyákat* támogatja a digitális adathordozó-leolvasó:

- CompactFlash Card (Type I & II) (CF)

- IBM Microdrive

- Memory Stick + Memory Stick Pro

- SecureDigital Card (SD)

-SmartMedia Card (SM)

-MultiMedia Card (MMC)

• Az XD-kártyák USB-csatlakozóhoz csatlakoztatott, XD-kompatibilis külső leolvasó (nem tartozéka a tv-készüléknek) segítségével kerülnek támogatásra.Ugyanez vonatkozik a későbbi típusú memóriakártyákra is.

• Ne fejtsen ki túl nagy erőt a memóriakártyáknak a leolvasóba történő behelyezésekor.Abban az esetben, ha a memóriakártyát nem sikerül behelyezni,vagy a tv-készülék nem ismeri fel azt, fordítsa meg a kártyát, és újból próbálja meg behelyezni.

•Több memóriakártya egyidejű behelyezése esetén néhány kártyakombináció működőképesnek bizonyulhat. Ettől függetlenül, egyszerre csak egy memóriakártya behelyezését javasoljuk.

* Az áruvédjegyek és márkanevek a megfelelő tulajdonosok tulajdonát képezik..

A digitális fényképezőgépekkel történő együttműködésről

Abban az esetben, ha nem működik az USB-összeköttetés az Ön digitális fényképezőgépe és tv-készüléke között, megkísérelheti a probléma megoldását az alábbiakban javasolt módszerekkel.

•Győződjön meg arról, hogy az Ön digitális fényképezőgépe bekapcsolt állapotban van, ellenőrizze a beállításai helyességét (kiegészítő információkért lásd a fényképezőgép használati utasítását).

• Néhány digitális fényképezőgépen lehetőség van az USB-interfész kikapcsolására. Mielőtt a fényképezőgépet csatlakoztatná a tvkészülékhez, győződjön meg arról,hogy az USB-interfész be van kapcsolva.

•Távolítsa el a memóriakártyát a digitális fényképezőgépből és helyezze be közvetlenül a tv-készüléke jobboldali paneljén található leolvasóba.

• Abban az esetben, ha az Ön fényképezőgépe csak beépített memóriával rendelkezik (hiányzik belőle a cserélhető memóriakártya), kísérelje meg személyi számítógép segítségével a memória tartalmát átmásolni egy memóriakártyára vagy USBmemóriaeszközre.

• Néhány digitális fényképezőgép lehetőséget biztosít a PTP – vagy „PC Link” – és az USB Mass Storage – vagy „PC Driver” protokollok közötti átkapcsolásra. Győződjön meg arról, hogy a fényképezőgépen USB Mass Storage vagy a „PC Driver” van kiválasztva.

• Abban az esetben, ha az Ön fényképezőgépe a kapcsolat interfészének különböző beállításait támogatja, egymás után kísérelje meg azok használatát, vagy forduljon a fényképezőgép eladójához a helyes beállításért.

Az USB-interfésszel rendelkező memóriaeszközök használatáról

•A tv-készülék USB portjához csatlakoztatott berendezéseknek kompatibiliseknek kell lenniük a „Mass Storage Class” szabványokkal.Abban az esetben, ha a berendezés (digitális fényképezőgép, MP3-lejátszó, hordozható merevlemez stb.) nem kompatíbilis a „Mass Storage Class” osztályú berendezésekkel, nem fogja felismerni azt a tv-készülék program-böngészője.

•A következő Mass Storage Class berendezések támogatottak:

-A tv-készülék az “Universal Serial Bus Mass Storage Class Specification Overview” („Univerzális Soros Sín Interfészes

Háttértár Specifikáció Áttekintés”) dokumentum 2003. június 23-án kelt 1.2 verzióján alapul, beleértve az általa hivatkozott összes dokumentumot is. Ez a dokumentum megtalálható az USB-szabványokkal foglalkozó web-lapon (www.usb.org).

- Az USB Mass Storage Class Bulk-Only Transport (bInterfaceProtocol = 50h) szabvány teljes körű támogatása.

-A Code = 05h alosztály teljes körű támogatása; SFF-8070i specifikáció.

-A Code = 06h alosztály teljes körű támogatása; áttetsző parancskészlet az SCSI-hez.

• Nagy tárolóképességű USB memóriaeszköz esetén a program-böngészőnek (Content Browser) jelentős időre lehet szüksége ahhoz, hogy Ön hozzáférhessen a fájljaihoz.

•Hordozható USB-merevlemez használata esetén: a merevlemez jelentős energiaszükséglete miatt az ilyen merevlemezekhez külső tápegység használatát javasoljuk, amely biztosítja a lemez működését minden körülmények között.

3 - Philips TV - Hordozható USB memóriaegység

A PC csatlakoztatása a lokális hálózathoz.

A PC-jére telepítse a Philips Media Manager (PMM) programot a melléke l t C D - r ő l.

Pro bl é m á k , ké rdé sek felmerülése esetén, v agy a számítógépek vagy a számítógé p e s hálózatok csatlakoztatására vo n a t k o z ó nem elégséges ismeretek esetén szíve s ke d j e n e k s e g í t s é gé r t fo r dulni a számítógépük vagy a tv-készülékük eladójához.

Tartalomjegyzék

Mi az a Connected Planet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Mi szükséges a Connected Planet használatához . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

1 . l é p é s : A Philips Media Manager telepítése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2 . l é p é s : A hálózat konfigurációjának megállap í t á s a . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

3 . l é p é s : A tv-készülék csatlakoztatása és ko n f i g u r á l á s a . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

4 . l é p é s : Multimédia fájlok lejátszása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

1 . s z á mú melléklet:Vezeték nélküli hálózathoz történő csatlako z t a t á s . . . . . . . . . . . . . . . . . . . . . . . . . . .8

2 . s z á mú melléklet: A vezeték nélküli hálózat biztonsága . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 2

3 . s z á mú melléklet: A hálózat manuális ko n f i g u r á l á s a . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 3

4 . s z á mú melléklet: DHCP használata személyi számítógépen (PC-n) . . . . . . . . . . . . . . . . . . . . . . . . . . .1 4

5 . s z á mú melléklet: Támogatott fájlfo r m á t u m o k . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 7

Meghibásodások és elhárításuk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 0

S z ó j e g y z é k . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Mi az a Connected Planet?

A Connected Planet rendszer egyszerű hozzáfé rést biztosít az Ön PC-jén található digitális ké p e k h e z , videó- és zenefájlokhoz. F i g yelmesen olvassa el az alábbi utasításokat, és pontosan, l é p é s e n k ént hajtsa azokat vé g r e.

Mi szükséges a Connected Planet használatához?

M eg j eg y zé s : A telepítési instrukciók csak angol nyelven állnak r e n d e l ke zé s r e .

H e l yezze be a PMM szoftve r t tartalmazó CD-t a számítógépe CD-meghajtójába.

A b ban az esetben, ha az indítás nem történt meg a u t o m a t i k u s a n , a telepítési program indításához kattintson rá duplán először a

My Computer

( S a j á t g é p

i k o n r a ) , azt követően a CD-meg h a j t ó ra , és leg v é gül a

P h i l i p s . p d f

fájl ikonjára.

Kattintson az

Install Media Manage r

u t a s í t á s r a , majd pedig kövesse a ké p e r n yőn megjelenő u t a s í t á s o k a t .

M e g j eg y zé s e k :

- A bban az esetben, ha megjelenik a Product C o n f i g u r ation (a program konfigurálása) ké p e r n y ő, N E JELÖLJE MEG a WMA ( W i n d o ws Media Audio) vagy a WMV ( W i n d o ws Media Video) p o n t o k a t , u g y anis a tvkészülék nem támogatja eze ket a fo r m á t u m o k a t .

- Ön telepítheti a PMM szoftvert egynél több számítógépre is a saját otthoni hálózatán belül.

- Létezik PMM-verzió Apple Macintosh® számítógépekhez is. Ez a program-verzió letölthető a w w w . p h i l i p s . c o m / s u p p o r t web-oldalról.

- Győződjön meg arr ó l , hogy a PMM programot nem blokkolja-e az Ön PC-jére telepített tűzfa l .

“

Válassza ki a PMM szükséges nye l vé t

Ön a Settings (Beállítások) menüben elérhető több nyelv közül választhat ki egy nye l ve t .

‘

Módosítsa a PMM sze r ver nevé t

Ön módosítani tudja a PMM szerver megnevezését a PMM Settings menü j é b e n . Ez a megnevezés azért fo n t o s , m e rt ez fog megjelenni a tv-ké s z ü l é k ké p e r nyőjén a PMM fe l i s m e r é s e k o r. Példák a m e g n e ve z é s e k re : „ P C - o k t a t á s ” , „Iván PC-je”, „PC a h á l ó s z o b á b a n ” .

(

A PMM telepítésének befejezése után indítsa újra a s z á m í t ó g é p é t .

1 . l é p é s : A Philips Media Manager (PMM) telepítése

Fájlok hozzáadása a Philips Media Manager-hez (PMM-hez)

Válassza ki a PMM-et a W i n d ows „Start” menü j é b e n , v a gy duplán kattintson rá a PMM iko n j á r a a fe l a d a t - p e n e l e n .

A PMM ablak felső részében kattintson valamely i k re a M u s i c ( Z e n e ) , P i c t u r e s ( K épek) vagy M o v i e s (Videó) gombok kö z ü l .

“

Válassza ki az A dd Music,

A d d

P i c t u r e s v a g y

A dd

M o v i e s.

‘

Kattintson az A dd Files or Fo l d e r s . . . (fájl vagy m a ppa hozzáadása...) utasításra.

(

Válasszon ki egy mappát vagy néhány médiafájlt és kattintson az O p e n ( m e g n yit) gombra a kiválasztott m a ppának vagy fájloknak a Media Manager ablakához t ö r ténő hozzáadásához.

Két olyan alap vető konfigurációra koncentráljuk a figye l mü n ke t , a m e l ye k et a modern otthoni hálózatokban h a s z n á l n a k .

VAG Y

2. l é p é s :

A hálózat jelenlegi konfigurációjának megállap í t á s a

„A” ko n f i g u r á c i ó

A tévé k észülék csatlakoztatása előtt

„B” ko n f i g u r á c i ó

A tévé készülék csatlakoztatása előtt

Ami Önnek van

• rou t e r

• e g y vagy több, a Router-hez csatlako z t a t o t t s z e m é lyi számítógép

• szabad Ethernet-csatlakozó a Router- e n

Ke resse a T v - készülék csatlakoztatása és konfigurálása fe j e z e t e t , „A” ko n f i g u r á c i ó , 5 . o l d a l.

L e h e t ő s é g sze rint a tv-készülék csatlakoztatását m e gelőzően mi javasoljuk Router bázisú hálózat t e l e p í t é s é t , ahogy az ismertetésre ke rül t az „A” k o n f i g u r á c i ó n á l .

Ami Önnek van

• szabad Ethernet-csatlakozó a személy i s z á m í t ó g é p e n .

M e g j eg y zé s : a bban az esetben, ha a számítógépen nincs szabad ethern e t - h á l ó z a t i c s a t l a k o z ó , Önnek vásárolnia és telepítenie ke l l egy kiegészítő hálózati kárt y á t.

Ke resse a T v - k észülék csatlakoztatása és konfigurálása fe j e z e t e t , „B” ko n f i g u r á c i ó , 5 . o l d a l .

3. l é p é s :

A tv-készülék csatlakoztatása és ko n f i g u r á l á s a

„B” ko n f i g u r á c i ó

G yőződjön meg arró l , h o g y az Ön számítógépein be van kapcsolva az Auto IP (automata h á l ó z a t a z o n o s í t á s ) .

A nemrég vásárolt személyi számítógépek

többségén már be van kapcsolva az automata hálózatazonosítás. A m e n n yiben ez nem így lenne, a bővebb instrukciókat tekintse meg a melléke l t C D - n

A tv-készülék csatlako z t a t á s a

C s a t l a koztassa az Ethernet cross-kábel egy i k végét (kábel - árnyé kolás nélküli sodort pár) a t v - k észülék alsó részén található

N E T W O R K

(Hálózat) csatlako z ó b a .

A kábel másik végét csatlakoztassa a PC-je szabad Ethernet-hálózati csatlako z ó j á b a .

“

Lásd a Multimédia fájlok lejátszása fe j e z e t e t , 6 . o l d a l , a csatlakoztatás ellenőrzésére vo n a t ko z ó i n f o r m á c i ó k é r t.

C ross-kábel -

á r n yé kolás nélküli

s o d o rt p ár.

„A” ko n f i g u r á c i ó

G y őződjön meg arró l , h o gy a ro u t e ren (útválasztón) és az Ön számítógépein be van kapcsolva az A u t o IP (automata hálózatazonosítás).

A nemrég vásárolt személyi számítógépek többségén és az útválasztókon (router) már be van kapcsolva az automata h á l ó z a t a z o n o s í t á s . A m e n n yiben ez nem így l e n n e , a bővebb instrukciókat tekintse meg a melléke l t C D - n.

A tv-készülék csatlako z t a t á s a

C s a t l a k oztassa az egyenes Ethernet hálózati kábel egyik végét (kábel - árnyé kolás nélküli s o d o r t pár) a tv-készülék alsó részén található

N E T WO R K

(Hálózat) csatlako z ó b a .

A kábel másik végét csatlakoztassa a Router szabad Ethernet-hálózati csatlako z ó j á b.

“

Lásd a Multimédia fájlok lejátszása fe j e z e t e t , 6 . o l d a l , a csatlakoztatás ellenőrzésére vo n a t k o z ó i n f o r m á c i ó k é r t.

E gyenes kábel -

á r nyé k olás nélküli

s o d o rt pár.

G yőződjön meg arró l , h o g y személyi számítógép, a m e l y re a Media Manager telepítésre került (lásd 2. oldal) bekapcsolt állapotban van.

K apcsolja be a tv-ké s z ü l é k e t .

nyomja meg az = gombot a táv i r á n yítón a Browse menü m e g j e l e n í t é s é h e z .

“

Válassza ki a PC-jét, a m e lynek a tartalmát Ön meg szere t n é t e k i n t e n i , és nyomja meg a jobbra kurzort .

M eg j eg y zé s : a tév é k észülék bekapcsolása után akár két perc is eltelhet a PC-nek a Browse menüben történő meg j e l e n é s é i g.

‘

Használja a kurzorvezérlő gombokat a

P i c t u re s

( K é p e ke t ) ,

M u s i c

( Z e n é t ) é s

M ov i e s

( V i d é o t ) t a rtalmazó fájlok

kö n y v t á r a i b a n .

(

N yomja meg az

O K

gombot a tartalom lejátszásához.

A tartalom listájának ismételt megjelenítéséhez nyomja meg a k u r z o r t balra.

4. l é p é s :

Multimédia fájlok lejátszása

Televizió

M u l t i m e d i a

TV-csatornák

PC John

PHILIPS

Kö ny v t á r

Ké p f á j l

Z e n e f á j l

V i d e ó f á j l

- Használja a táv i r á nyító színes gombjait a ké p e r nyő alsó részében megjelenő megfelelő mű ve l e t e k vé g re h a j t á s á h o z .

- A funkciók paneljének a ké p e r nyő alsó részében történő ismételt megjelenítéséhez nyomja meg v a l a m e l yik színes go m b o t , v a gy az i go m b o t .

A multimédiás browser funkcionális go m b j a i .

‡ a lejátszás leállításához º p i l l a n a t m e g á l l í t ó † gyors előre menet Ò v i s s z a felé menet

π l e j á t s z á s

- P +

a következő vagy az előző multimédia fájlhoz történő lépéshez

kurzor fel/le a feliratozás megjelenítéséhez

Lásd a Meghibásodások és elhárításuk fejezetet (20. o l d a l ) , ha problémák merülnének fel a fájlok l e j á t s z á s a k or vagy ha a számítógép nem jelenik meg a Browse menü b e n .

Lásd az 5. s z á mú mellékletet (17. oldal) a támogatott fájlformátumokra vo n a t koz ó info r m á c i ó k h o z . Ha Ön multimédiás fájlt hoz létre, go n d o s kodjon arró l , h o g y az megfeleljen az ismertetett köve t e l m é nye k n e k .

M eg j e g y zé s : Ha egy médiafájl (ze n e, kép vagy videó) nem sike r ül megnyitni vagy a lejátszás minősége nem meg f e l e l ő, a k k o r :

•E l ő fo r d u l h a t , hogy a fájl fo r mátumát nem támogatja a rendsze r.Támogatott fo r mátumú fájlokat nyisson meg! A m e l l é kelt CD-lemezen megtekintheti a multimédiás objektumok mintáit;

•Az adathordozó nem meg felelő minőség ű . E l l e n ő r i z ze az adathordozó minőségét a személyi számítógépén.

Funkcionális gombok a ké p e r n yő alsó ré s z é n

D e t a i l s

( R é s z l e t e k ) a kiválasztott fájl vagy m a ppa leírásának megjelenítésére ;

Tr a n s i t i o n s

kell-e alkalmazni videó-effe k t e k et a diák v á l t á s a k or a bemutató során;

( E f f e k t e k v á l t á s ko r )

Slide time

a képek bemu t a t á s a i d ő t a r t a m á n a k kiválasztásához a i d e j e megtekintésük során;

(Dia mutatásának ideje)

R o t a t e

( Fo r g a t á s ) a kép fo r g a t á s á h o z ;

Repeat one/all

zenefájl ismételt l e j á t s z á s á h o z ;

( I s m é t e l e g ye t / m i n d e t )

S h u f f l e

( Keve r é s )

zenei ko l l e k c i ó k t a rtalmának véletlenszerű áthelye z é s e ;

Z o o m

( N a g y í t á s )

v a l a m e l yik nagy í t á s i e g yüttható kiválasztása (x1, x 2 , x4) a kurzorgombok fe l / l e nyo m ko d á s á v a l . Ezenkívül Önnek lehetősége van a kiválasztott fe l n a g yított ablaknak a ké p e r n yő n t ö r ténő mozgatására a kurzorgombok fel/le nyo m ko d á s á v a l ;

Full/small scre e n

a teljes ké p e r nyő és ablak üzemmódok kö z ö t t i á t k ap c s o l á s h o z.

( Teljes ké p e r nyő/ablak üz e m m ó d )

A berendezés használata közben előfo rduló pro b l é m á k kiküszöbölése érd e kében mi javasoljuk Philips h o z z á f é rési pont vezeték nélküli egység (például Philips CPWBS054) használatát Ethernet ve z e t é k nélküli hídd a l , hálózatokat összekötő eszközzel (más n é ven „játék-adap t e r ” - re l ) . A vezeték nélküli eszköz vezeték nélküli kap c s o l a t i p r o t o k ollt használ az adatok rádióhullámok s e g í t s é g é vel történő tov á b b í t á s á h o z . A rádióhullámok az antennától kiindulva minden irányban terjednek, áthaladhatnak a falakon és az emeletek kö z ö t t i födémen is. Elméletileg ezek a hullámok nyílt tere p e n m a x . 100 méter távolságra terjednek. G y a k orlatban a terjedési határ kevesebb mint 10 méteres körzet is l e h e t , az Ön háza falai és födémjei anyagától és az e g yéb kö r n yezeti feltételektől függő e n . A mu l t i m é d i á s t a rtalom lejátszásának minősége a rádiójel minőségétől és a csatlakoztatás típusától függ.

M eg j e g y zé s :

•ajánlott olyan hozzáférési pont vezeték nélküli eg y s é g e t b e s ze r e z n i , amely támogatja a 802.11 a/b/g vagy b/g s p e c i f i k á c i ó t . Az „a” típusú eszközök a leg i n k á bb alkalmasak videófelvételek jó minőségben tört é n ő á t v i t e l é r e , a „g” típusú eszközök elég s égesek az a u d i ó felv ételek jó minőségben történő lejátszása céljára . A „b” típusú eszközök nem teszik lehetővé fo l ya m a t o s videó elfogadható minőségben történő lejátszását.

•Ne használja az „igény sze r i n t i ” v e z eték nélküli ö s s zeköttetést a tv-készülék és a számítógép között, u g y anis az csökkenti a teljes rendszer áteresztő ké p e s s ég é t .

F i g y e l e m : p r o bl é m á k , kérdések fe l m e rü l é s e e s e t é n , vagy a számítógépek vagy a számítógépes hálózatok csatlakoztatására vonatkozó nem elég s éges ismeretek esetén s z í v e s k edjenek seg í t s é g é r t fordulni a számítógépük vagy a tv-ké s z ü l é k ü k e l a d ó j á h o z .

Minden esetben törekedjen a veze t é k nélküli kapcsolódások mennyiség é n e k c s ö k k e n t é s é r e .Az esetek több s é gében a fo l y amatos videó nem lesz elérhető a s z emélyi számítógép és a tv-ké s z ü l é k egyidejű vezeték nélküli csatlakoztatása esetén a hálózathoz.

Tekintse meg a Philips technikai támogatást nyújtó www. p h i l i p s . c o m / s u p p o rt weboldalán megtalálható ajánlott Ethern e t hidak listáját.

1 . s z á mú melléklet: Ve zeték nélküli hálózathoz történő csatlakoztatás kialakítása

A csatlakoztatás t í p u s a

A megjelenítés

m i n ő s é g e

Ve z e t é ke s V i d e ó + + + +

Z e n e + + + + Ké p + + + +

8 0 2 . 1 1 a Vezeték nélküli

V i d e ó + + Z e n e + + + Ké p + + +

8 0 2 . 1 1 g Vezeték nélküli

V i d e ó + Z e n e + + + Ké p + + +

8 0 2 . 1 1 b Vezeték nélküli

V i d e ó Z e n e + + + Ké p + + +

E l l e n ő r i z z e , h o g y be van-e kapcsolva a DHCP (automatikus címzés a hálózatban) használata az Ön hálózata minden berendezésén (Vezeték nélküli h o z z á fé r ési pont, P C ) .

M eg j e g y zé s : manapság a Ve zeték nélküli hozzáférési pont és a Router funkcionális lehetőségek egy berendezé s b e n ke r ülnek eg ye s í t é s r e.Amennyiben ez nem így va n , a telepítés fo l yamata bizonyos mértékig eltérhet a k öv e t kezőkben ismert e t e t t e k t ő l .

K apcsolja be a DHCP használatát az összes s z e m é lyi számítógépén.

A személyi számítógép megfelelő beállítását a hálózati identifikációs eszközök segítségével lehet e l l e n ő r i z n i . Lásd a mellékelt CD-lemezen:To o l s , DHCP/Auto IP Utility. Ha a DHCP használata nincsen bekap c s o l v a , tekintse meg a 4. s z á mú Melléklet 14. oldalát a DHCP-nek a számítógépen tört é n ő b e k apcs olására vo n a t k ozó info r m á c i ó k é r t .

K apcsolja be a DHCP használatát az Ön Ve z e t é k nélküli hozzáfé rés eszkö z é n , lásd a Router üzemeltetési utasításait.

A hálózat előké s z í t é s e

M i n d e n e k előtt tekintse meg és jegyezze fel a Vezeték nélküli hozzáfé r ési pont eszkö z é n e k b e á l l í t á s a i t . Önnek szüksége lesz az SSID-re, a WEP-kulcs(ok)ra vagy a W PA - k u l c s ( o k ) r a .

M eg j e g y z é s : l e h e t s é g e s , hogy a WEP vagy W PA kulcsok r e j t e t t e k.

A beállítási fo lyamat leegy s z e r ű s í t é s é n e k é rd e kében kapcsolja ki a vezeték nélküli hálózata védelmét (amennyiben ez lehetséges).Az Ön Vezeték nélküli hozzáfé r ési pont eszkö z e üzemeltetési utasításának segítségével határo z z a m e g , h o gyan lehet megvalósítani a köve t ke z ő b e á l l í t á s o k a t :

• B e k apcs olni az SSID mű s o r k ö z vetítő üzemmódot

• K i k apcs olni a vezeték nélküli hálózat vé d e l m é t ( W E P / W PA - k u l c s o k ) .

• K i k apcs olni a MAC-címek szűré s é t

M eg j e g y zé s : a személyi számítógép vezeték nélküli m eghajtójának biztonsági eszközeit úgyszintén ki ke l l kapcsolni (WEP/WPA - k u l c s o k ) .

A hálózat megnevezése (SSID):

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Kulcs 1 W E P :

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Kulcs 2 W E P :

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Kulcs 3 W E P :

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Kulcs 4 W E P :

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Kulcs W P A : _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Kulcs W P A : _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Az Ethernet ve zeték nélküli híd beállítása

1 0

A ve zeték nélküli Ethernet híd b e á l l í t á s a

K a pcsolja le a személyi számítógépét a lokális h á l ó z a t r ó l

• Védő USB-rádiófojtás alkalmazása esetén t á volítsa el a fojtást a PC-ből.

• Beépített vezeték nélküli hálózati adapter esetén (például hordozható PC-ben) kapcsolja le ezt a hálózati adap t e r t .

• Ha a PC re n d e l k ezik ve z e t é k es hálózati c s a t l a k o z á s s a l , válassza le az Ethernet hálózati kábelét a személyi számítógépérő l .

C s a t l a k oztassa a vezeték nélküli Ethernet hidat a s z e m é l yi számítógépéhez.

“

A vezeték nélküli Ethernet híd beállításaira vo n a t kozó információkat megkaphatja az ehhez a b e r endezéshez mellékelt üzemeltetési utasításból. A köve t kező beállításokat kell alkalmazni:

• Jelszó (lásd a Hozzáfé rési pont dokumentációját). M e g j e gy z é s : e k k or semmilyen jelszót se m ó d o s í t s o n .

• I n f r a s t r u c t u r e (access point) üzemmód.

• A saját vezeték nélküli hálózata SSID-neve.

• A DHCP használatát engedélyezni ke l l .

• Meg kell tiltani a kódolás használatát biztonsági s z e m p o n t o k b ó l .

Ha az Ön személyi számítógépe a we b - b row s e r s e g í t s é g é vel csatlakozni tud az Internetre, a k k or az Ön vezeték nélküli Ethernet hídjának beállításai h e lye s e k .

M eg j e g y zé s e k :

- E l ő f o r d u l h a t , hogy Önnek néhány másodpercig vá r akoznia kell a vezeték nélküli Ethernet híd beállításának befe j e zése után, amíg a kapcsolat a k t i v á l ó d i k , vagy esetleg újra is kell indítania a hidat;

- Tanulmányozza át a híd üzemeltetési utasítását a híd újra i n d í t á s á v al kapcsolatos info r m á c i ó ké r t . U g y a n e bbő l az utasításból juthat info r mációkhoz a k ü l ö n f éle indikátorokról is (LED) és azok v i s e l k edéséről azt köv e t ő e n , hogy a híd megkapja a t á p f e s z ü l t s é g e t ;

- Önnek nem sike r ül kijutni az Internetre a veze t é k nélküli Ethernet hídján ke r e s z t ü l , akkor ké r j ü k , forduljon a híd fo rga lmazójához (ne a Philips cég h e z ) .

‘

Válassza le a vezeték nélküli Ethernet hidat a s z e m é l yi számítógépről és csatlakoztassa a tvkészülék alsó részén található

N E T WO R K

(Hálózat) csatlako z ó h o z .

(

Ismét csatlakoztassa a személyi számítógépét a lokális hálózathoz.

A ve zeték nélküli Ethernet híd tesztelése

E l l e n ő r i z z e , h o g y a vezeték nélküli Ethernet híd c s a t l a k oztatva van a tv-készülék alsó ré s z é n található

N E T WO R K

(Hálózat) csatlako z ó h o z .

K a pcsolja be a tv-ké s z ü l é k e t .

“

Lásd „Csatlakozás tesztelése” a 9. o l d a l o n.

A javasolt Ethernet-hídak beállításaira vonatkozó kiegészítő info rm á c i ó k a t m e gtalálhatja a Philips technikai támogatást nyújtó w w w . p h i l i p s . c o m / s u p p o rt web-oldalán.

1 1

A ve zeték nélküli hálózat biztonsági eszkö z e i mű ködésének hely re á l l í t á s a

Lásd a 2. számú mellékletet is: A vezeték nélküli hálózat biztonsága, 1 2 . o l d a l .

Ta n u l m á nyo zza a Vezeték nélküli hozzáfé rési pont b e rendezésének üzemeltetési utasítását, a h o l i n formációkhoz jut az Ön által ko r á b b a n fe l j e gyzett paraméterek szerinti biztonsági beállítások alkalmazásával kap c s o l a t b a n .

• K apcsolja ki az SSID mű s o r k ö z vetítő üzemmódot

• K apcsolja be a vezeték nélküli hálózat vé d e l m é t ( W E P / W PA - k u l c s o k )

M eg j eg y zé s : Ha Ön nem rendelkezik W E P / W PA k u l c s o k k a l , s z ü k s ége lesz új kulcsok létrehozására és azok alkalmazására az Ön vezeték nélküli hálózatához csatlakoztatott összes vezeték nélküli b e r e n d e zé s h e z .

Válassza le a személyi számítógépét a lokális h á l ó z a t á r ó l .

• Védő USB-rádiófojtás alkalmazása esetén t á volítsa el a fojtást a PC-ből.

• Beépített vezeték nélküli hálózati adapter esetén (például hordozható PC-ben) kapcsolja le ezt a hálózati adap t e r t .

• Ha a PC re n d e l k ezik ve z e t é k es hálózati c s a t l a k o z á s s a l , válassza le az Ethernet hálózati kábelét a személyi számítógépérő l .

“

C s a t l a koztas sa a vezeték nélküli Ethernet hidat a s z e m é lyi számítógépéhez.

‘

Állítsa be az Ethernet vezeték nélküli hidat a vezeték nélküli hálózata aktuális beállításainak m e g fe l e l ő e n . Az erre a beállításra vo n a t ko z ó i n formációkat az Ön által megvásárolt hídhoz m e l l é k elt üzemeltetési utasításból szere z h e t . Ha az Ön személyi számítógépe a we b - b row s e r s e g í t s é g ével csatlakozni tud az Internetre, a k k or az Ön vezeték nélküli Ethernet hídjának beállításai h e lye s e k .

M eg j eg y zé s : E l ő fo r d u l h a t , hogy Önnek bizonyos ideig vá rakoznia kell a vezeték nélküli Ethernet híd beállításának befe j e zése után, amíg a kapcsolat a k t i vá l ó d i k , vagy esetleg újra is kell indítania a hidat.

(

Válassza le a vezeték nélküli Ethernet hidat a s z e m é lyi számítógépről és csatlakoztassa a tvkészülék alsó részén található

N E T W O R K

(Hálózat) csatlako z ó h o z .

Ismét csatlakoztassa a személyi számítógépét a lokális hálózathoz.

M eg j eg y zé s : A személyi számítógép vezeték nélküli csatlakozása meghajtójának vezeték nélküli csatlakoztatása biztonsági eszközeit úgyszintén be ke l l kapcsolni (WEP/WPA - k u l c s o k ) .

1 2

A J Á N L OTT ELVÉGEZNI A KÖV E T K E Z Ő K E T :

• A vírusok, a kém- és egyéb kárt é k o n y pro g r a m o k ronthatják az Ön hálózatának biztonságát. Használjon specializálódott szoftve r e ket a s z e m é l yi számítógépe vé d e l m é re.

• Módosítsa az eredeti gyári jelszókat a hálózati b e r e n d e z é s e k h e z . Ha változatlanul hagyja a gy á r i j e l s z ó k a t , illetéktelenek kö n nyen bejuthatnak a h á l ó z a t á b a .

M e g j eg y zé s : ha Ön meg vál toztatta a jelszókat, j e g ye z ze fel azokat és őri z z e biztonságos helye n .

• Használja a Router-t vagy a Vezeték nélküli h o z z á f é r ési pontot hálózati címek transzlációjáv a l ( N AT) vagy brandmauer- re l .

• A vezeték nélküli hálózatban használja a W E P kulcs lehetséges legmagasabb szintjét, a m e lyet a b e r endezés támogat. Lehetőség szerint frissítse a ké s z ü l é kek szoftve re i t . Ha Ön nem védi a vezeték nélküli hálózatát, az Ön személy i számítógépén található összes info r m á c i ó e l é r h e t ővé válhat, például a szomszédjai vagy e g yé b, véletlen személyek számára.

• K a pcsolja ki a Vezeték nélküli hozzáfé rési pont b e r endezés SSID mű s o r k ö z v etítő üzemmódját.

• A Vezeték nélküli hozzáfé rési pont eszkö z t h e l yezze el távol az ablako k t ó l , és irányítsa a ház központjának irány á b a . Ez lecsökkenti a jel e r ősségét a házán kívül.

• B i z o n yos Vezeték nélküli hozzáfé rési pont eszkö z ko n t r ollálni képes a csatlako z á s o k a t , a hálózatba behatolni pró b á l k ozó hálózati bere n d e z é s különleges MAC - c í m é re támaszko d v a . Lásd a megszerzett hálózati eszközök dokumentációit a M A C-címek megszerzéséhez. A tv-készülék MAC-címéhez lásd a 3. s z á mú M e l l é k l e t e t , A hálózat manuális ko n f i g u r á l á s a , A hálózati beállítások megtekintése, 1 3 .

NEM JAVASOLJUK AZ A L Á B B I A K AT:

• A hálózat védelménél ne alapozzon a használt r á d i ó h u l l á m - t a rt o m á ny korlátozott vo l t á r a .

• Ne használjon olyan W E P / W P A kulcsokat, a m e l yek kö n nyen megfe j t h e t ő k .

• Ne használjon több szóból álló jelszókat a vezeték nélküli hálózat vé d e l m é r e, u g y a n i s l e h e t s é g e s , h o g y azok nem kompatibilisek az e g yéb gy á rtók által gy á r tott hálózati eszkö z ö k k e l .

F i g ye l e m! Minthogy a vezeték nélküli számítógéphálózatok rá d i ó j e l e ket használnak, a z Ön hálózatán kívüli eg yéb hálózati rá d i ó b e r e n d e z ések úgyszintén fo g h a t j á k e ze ket a jeleke t , vagy rá c s a t l a k o z h a t n a k az Ön hálózatára , vagy elfoghatják a hálózati fo r g a l m a t . K i egészítő info r mációhoz juthat a Ve zeték nélküli hozzáférési pont vagy a v e z eték nélküli Ethern e t - h í d eszközökhöz mellékelt üze m e l t e t é s i u t a s í t á s o k b ó l .

2 . s z á mú melléklet: A ve zeték nélküli hálózat biztonság a

1 3

A hálózat kézi beállítása P

A hálózati beállítások...

Hálózat üzemmódja

I P - ko n f i g u r á c i ó

Info

Beállítások

Installálás

Nyelv Ország Automatikus installálás Kézi installálás A csatornák átre n d e z é s e / á t . . Kedvenc csatornák

A hálózat kézi beállítása

Szoftver-frissítés

Ez a menü lehetőséget biztosít Önnek ahhoz, h o gy önállóan beállítsa a hálózatot és meghatározza annak ko n f i g u r á c i ó j á t .

Válassza a

A hálózat kézi beállítasa

-t az

I n s t a l l á l á s m e nü b e n .

N y omja meg a jobbra kurzort a A hálózat ké z i b e á l l í t a s a m e nüjébe történő belépéshez. Ezen menü pontjainak összetétele és azok kiválaszthatósága az Ön hálózatának p a r a m é t e r eitől függ.

“

A szükséges mű veletek elvégzéséhez olvassa el az i n f ormációt és kövesse a ké p e r n yő alsó ré s z é n megjelenő utasításokat.

A hálózati beállítások megtekintése

Ennek a parancsnak a teljesítése a hálózat aktuális p a r a m é t e r einek megjelenítését ere d m é nye z i .

Hálózat üze m m ó d j a

L e h e t ővé teszi az Ön számára, h o gy kiválassza a hálózat ko n f i g u r á c i ó j á t . Válassza a

DHCP & Auto IP

(DHCP és automatikus IP-cím) lehetőséget a hálózat Router v a gy a Vezeték nélküli hozzáfé rési pont eszköz által vé g rehajtandó automatikus ko n f i g u r á c i ó j á h o z ( a j á n l o t t ) . Válassza a

Statikus IP

-cím lehetőséget a hálózat statikus beállításainak manuális bev i t e l é h e z . Fo lyt assa az IP-konfiguráció beállítását.

I P - k o n f i g u r á c i ó

L e h e t ővé teszi az Ön számára az IP-ko n f i g u r á c i ó p a r a m é t e r einek bev i t e l é t , ha a Network mode m e nüben Ön a Static IP-t választotta:

•

I P - c í m

- Önnek be kell vinnie azt az állandó IPc í m e t , a m e lyet a tv-készülék a hálózatban t ö r ténő mű k ö d é s k or használ. J a vasolt valamely i k köve t kező tart o m á nyból címet választani:

192.168.0.xxx vagy

192.168.123.xxx vagy 1 0.0.0.xxx

•

Subnet mask

: Meg kell adnia a saját hálózata Subnet mask-ját. Használjon egy forma maszkot az egész h á l ó z a t b a n , p é l d á u l : 2 2 5 . 2 2 5 . 2 5 5 . 0 .

3 . s z á mú melléklet: A hálózat manuális ko n f i g u r á l á s a

F i g y e l e m ! P r o b l é m á k , kérdések fe l m e r ülése esetén, vagy a számítógépek vagy a számítógépes hálózatok c s a t l a k o z t a t á s á r a vonatkozó nem elég s éges ismeretek esetén szíveskedjenek seg í t s ég é r t fordulni a számítógépük vagy a tv-készülékük eladójához.

D H C P vagy automatikus címzés a hálózatban - a hálózati eszközöknek a hálózathoz történő automatikus c s a t l a k o z t a t á s á r a használatos protokoll. Tanulmányozza át az Ön Routere va g y Ve zeték nélküli hozzáférési pont berendezé s e d o k u m e n t á c i ó j á t , ahol info r málódhat arr ó l , hogy támogatják-e ezek az eszközök ezt a p r o t o k o l l t .

Statikus (vagy állandó) IP-cím: Ez eg y o l y an IP-cím, a m e l y et az Ön tv-ké s z ü l é k e mindig használni fog a házi hálózathoz t ö r ténő csatlakozáshoz. Ha a DHCP használata nem lehetség e s, Ön be tudja állítani a statikus IP-címet a tv-ké s z ü l é ke n .

Az alhálózati maszk annak az alhálózatnak a meg á l l a p í t á s á r a szolgál, a m e l y et a Router kiválaszt az összes több i hálózat közül. Az alhálózati maszk m e g m u t a t j a , hogy az IP-cím melyik része t a r tozik a lokális hálózathoz, és melyik halad át a Routeren kife l é.

1 4

W i n d o ws XP

Kattintson a

S t a r t

gombra a W i n d ows munkaasztalán és válassza ki a

Ve zérlő panelt

A Vezérlő panelen kattintson a

Hálózati kapcsolatok lehetőségre

“

M e g nyílik a Hálózati kapcsolatok ablak. Duplán kattintson az adott személyi számítógép lokális hálózati k ap c s o l a t á r a .

‘

A kapcsolat állapota ké p e r nyőn kattintson a

Tu l a j d o n s ágo k r a

(

Duplán kattintson az

Internet Pro t o koll (TCP/IP)

p o n t r a .

Ha ki van jelölve az

IP-cím automatikus ké ré s e

és a

D N S - k i s z olgáló automatikus ké ré s e

, a k kor az Ön számítógépe már a DHCP-n ke r esztül történő Internet-csatlakozásra van beállítva. Ha ezek a pontok nincsenek kijelölve, jelölje ki őke t .

W i n d o ws 2000

N y omja meg a

S t a rt

gombot a W i n d ows mu n k a a s z t a l á n , majd a

B e á l l í t á s o k a t

, aztán a

H á l ó z a t i

é s

t e l e f onos kapcsolatok lehetőséget.

Kattintson az Ön számítógépe hálózati csatlakoztatásának megfelelő iko n r a .

“

Megjelenik a kapcsolat állapotának ké p e r n yő j e. N y omja meg a

Tu l a j d o n s ágo k

go m b o t .

‘

Duplán kattintson az

Internet Pro t o koll (TCP/IP)

p o n t r a .

(

Ha ki van jelölve az

O b t a in an IP address au t o m a t i c a l l y

(IP-cím automatikus) ké r ése és a

O b t ain DNS server address au t o m a t i c a l l y

(DNS-kiszolgáló automatikus ké ré s e ) , a k k or az Ön számítógépe már a DHCP-n ke r esztül történő Internet-csatlakozásra van beállítva. Ha ezek a pontok nincsenek kijelölve, jelölje ki őke t .

A fenti ábrákon a W i n d ows XP beállítási ké p e r n yőjének másolatai láthatók.

4 . s z á mú melléklet: DHCP használata a számítógé p e n

1 5

W i n d o ws 98/Me

L e h e t s é g e s , h o gy Ön azt tap a s z t a l j a , h o g y a jelen fejezetben leírt instrukciók nem pontosan felelnek meg az Ön W i n d ow s - v e r z i ó j á n a k . Ez abból ere d , h o gy a bemutatott egymást követő lépések és ké p e r n yő - másolatok W i n d ows 98 fe l h a s z n á l á s á val ké s z ü l t e k . A W i n d ows Millennium Edition verzió nagy hasonlóságo t mutat a W i n d ows 98-cal, azonban nem teljesen egyezik meg ve l e .

Kattintson a

S t a r t

gombra a W i n d ows munkaasztalán és válassza a

B e á l l í t á s o k a t

, majd a

Ve z é r l ő p a n e l t

A Vezérlőpanelen duplán kattintson rá a Hálózat iko n j á r a .

“

A Hálózat ablakban, a

Ko n f i g u r á c i ó

betételemen duplán kattintson az Ön hálózati kárt y á j á n a k

m e g f elelő

T C P / I P

p o n t r a .

‘

A TCP/IP ablakban lépjen át az

I P - c í m

b e t é t e l e m r e. Ha ki van jelölve az IP-cím automatikus ké r é s e, a k k or az Ön számítógépe már a DHCP-n ke resztül történő csatlakozásra van beállítva. Ha ez a pont nincsen kijelölve, jelölje ki.

(

Ha Ön módosította a beállításokat az IP-cím b e t é t e l e m e n , lépjen át a DNS Konfiguráció betételemre és jelölje ki a DNS Bekapcsolva pontot.A re n d s z e r kérni fogja a számítógép nevé t . Adja meg az Otthoni v a gy tetszőleges egyé b, Ön által választott neve t .

E l ő fo r d u l h a t , h o gy a W i n d ows nak szüksége lesz a W i n d ows 98/ME telepítő CD-re néhány fájl m á s o l á s á h o z . A másolás befejezése után a W i n d ows javasolni fo g j a Önnek a számítógép újraindítását. Kattintson az

Yes

(I g e n )- r e, és a számítógépe újra fo g

i n d u l n i .

1 6

Apple Macintosh számítógé p e k

Mac OS 10.x re n d s z e r

L e h e t s é g e s , h o gy Ön azt tap a s z t a l j a , h o g y az itt leírt instrukciók nem pontosan felelnek meg az Ön operációs re n d s z e r é n e k . Ez abból ere d , h o gy a bemutatott egymást követő lépések Mac OS 10.3 fe l h a s z n á l á s á val ké s z ü l t e k . A Mac OS 10 korábbi vagy későbbi verziói hasonlóak, azonban lehetséges, h o g y nem teljesen ugy a n o l y a n o k .

Hívja le az Apple rendszer menü j é t .

Válassza a

System Pre fe rence s

(a rendszer beállítása) pontot.

“

Kattintson a Network ikonra az

Internet & Netwo r k

fejezetcím alatt.

‘

Kattintson a

C o n f i g u re. . .

( K o n f i g u r á c i ó...) lehetőségre.

(

Ha a Configure. . . mezőben meg van jelölve az

Using DHCP

(DHCP használata), a k kor az Ön számítógépe már a DHCP-n ke r esztül történő csatlakozásra van beállítva. E l l e n kező esetben válassza ki ezt a lehetőséget és zárja be a Network ablako t . for DHCP. If not, select this option and close the N e t w ork window.

Mac OS 9.x re n d s z e r

L e h e t s é g e s , h o gy Ön azt tap a s z t a l j a , h o g y az itt leírt instrukciók nem pontosan felelnek meg az Ön operációs re n d s z e r é n e k . Ez abból ere d , h o gy a bemutatott egymást követő lépések Mac OS 9.2 fe l h a s z n á l á s á val ké s z ü l t e k . A Mac OS korábbi verziói ehhez hasonlóak, azonban lehetséges, h o g y nem teljesen ugy a n o l y a n o k .

Hívja le az Apple rendszer menü j é t .

C o n t r ol Pa n e l

s-en (Vezérlőpanelen) válassza ki a

T C P / I P

p o n t o t .

“

Ha a

C o n f i g u re

. . . ( K o n f i g u r á c i ó ...) mezőben meg van jelölve a

Via DHCP-serve r

( D H C P - s z o l g á l t a t ó n ke r e s z t ü l ) , a k k or az Ön számítógépe már a DHCP-n ke r esztül történő csatlakozásra van beállítva. E l l e n ke z ő esetben válassza ki ezt a lehetőséget és zárja be a TCP/IP ve z é r l ő p a n e l j é t .

1 7

5 . s z á mú melléklet:Tá m o gatott fájlfo r m á t u m o k

Kodek (kó d e r / d e kóder) - ez egy adatok sűrítésére és kicsomagolására szolgáló technológia. A ko d e k ek digitális j e l e k et alakítanak át analógokká és megfo r d í t v a , felhasználhatók mint szoftve re k , mint ap p a r á t - e s z k ö z ö k , v a l a m i n t mint ezek ko m b i n á c i ó j a . A standard ko d e k e ket A u d i óvizuális adatoknak számítógépes hálózatban való fo l y a m a t o s t ovábbításához történő kódolására és sűrítésére használják.

Á t t e k i n t é s

•

Támogatott videófájl-fo r m á t u m o k : M P E G 1 , M P E G 2 , MPEG4 , DivX és XviD.

•

Támogatott audiófájl-fo r m á t u m o k : M P 3 , M P 3 P r o és LPCM.

•

Támogatott grafikai fájlfo r m á t u m o k : J P E G

Tá m ogat ott fájlkiterjesztések:

A mu l t i m é d i a - Támogatott objektumok típusa f á j l k i t e r j e s z t é s e k

Ké p e k

J P E G .jpg .jpeg

A u d i ó

MP3 & MP3Pro . m p 3 L P C M . w a v .aif .aiff

V i d e ó

M P E G 1 .mpg .mpeg M P E G 2 .mpg .mpeg .vo b M P E G 4 . m p 4 D i v X . avi .divx X v i D . avi .xvid

Diák megjelenítési és sorrendi listái

A u d i ó .pls .m3u (csak memóriakárt y á k ról agy USB-eszkö z ö k r ől történő lejátszásko r ) Ké p e k .alb (csak memóriakárt y á k r ól agy USB-eszkö z ö k r ől történő lejátszásko r )

Fo lyamatos videó támog a t á s a

A multimédiás Az objektum Támogatott audió-fo ly a m a t o k objektumok t í p u s a c s o p o r t j a i

A u d i ó f á j l o k

MP3 és MP3Pro MPEG1/2 Szint III L P C M WAV és A I F F

V i d e ó f á j l o k

M P E G 1 MPEG1 Szint I, Szint II M P E G 2 MPEG1 Szint I, Szint II és AC - 3 M P E G 4 A A C4 és CELP4 D i v X MPEG1 Szint III és AC - 3 X v i D MPEG1 Szint III és AC - 3

A képek kodekjének specifikációja

Az objektum D i s z k r etizáció Ko r l á t o z á s o k t í p u s a gy a k o r i s á g a

J P E G Támogatott minden fe l b o n t á s Csak a lineális JPEG kódolás támogatott. A fo ko z a t o s

és ké p formátum max. megjelenítésű formátumok nem támogatottak Csak a 16 Megap i xe l i g . h á romdimenziós színterek támogatottak, például az RGB és Y U V

re n d s z e rekben kódolt képek támogatottak, a CMYK re n d s z e r b e n kódoltak pedig nem.

Detailed Audio codec specifications

Az objektum D i s z k r etizáció Ko r l á t o z á s o k t í p u s a gy a k o r i s á g a

M P 3 M P E G 1 : 3 2 , 44.1

é s

48 kHz 32 kbit/sec-tól 448 kbit/sec-ig

M P E G 2 : 1 6 , 22.05

é s

24 kHz

M P E G 2 . 5 : 8 , 11.025

é s

12 kHz

M P 3 P ro 8 , 1 1 . 0 2 5 , 1 2 , 1 6 , 2 2 . 0 5 , 2 4 , 3 2 , S z t e re ó fo l y a m h o z : 3 2 , 4 0 , 4 8 , 5 6 , 6 4 , 8 0 , 9 6 , 1 1 2 , 1 2 8 , 1 6 0 ,

44.1

é s

48 kHz 1 9 2 , 2 2 4 , 256

é s

320 kbit/sec

M o n ó fo l y a m h o z : 8 , 1 6 , 1 8 , 2 0 , 2 4 , 3 2 , 4 0 , 48 kbit/sec

L P C M 1 6 , 2 2 . 0 5 , 2 4 , 3 2 , 44.1

é s

48 kHz Fe l b o n t á s : 1 6 , 24 és 32 bit

C s a t o r n á k : Monó és Sztereó

AC 3 3 2 , 44.1

é s

48 kHz 32 kbit/sec-tól 640 kbit/sec-ig

A A C 4 1 6 , 2 2 . 0 5 , 2 4 , 3 2 , 44.1

é s

48 kHz Monó hanghoz 16 kbit/sec-tól 288 kbit/sec-ig

S z t e r eóhanghoz 32 kbit/sec-tól 288 kbit/sec-ig

C E L P 4 8 , 16 kHz 3,85 kbit/sec-tól 24 kbit/sec-ig

1 8

A videókodek specifikációja

Az objektum Fe l b o n t á s Ko r l á t o z á s o k t í p u s a

M P E G 1 Minden CIF-formátum előtti ért é k : : M a x i mum 1,5 Mbit/sec

Tipikus ért é k e k : QCIF - 176x144 (PAL) - 176x120 (NTSC) CIF - 352x288 (PAL) - 352x240 (NTSC)

M P E G 2 Video ML@MP egészen D1 fe l b o n t á s i g . M a x i mum 8 Mbit/sec max. 1 sec. f á z i s remegésű

Tipikus ért é k e k : hálózatban történő adás esetén. 704 vagy 720x576 25 kocka/sec mellett (PAL) 50 Hz. 704 vagy 720x480 29.97 kocka/sec mellett (NTSC) 59,94 Hz.

M P E G 4 Minden ért é k , egészen D1 fe l b o n t á s i g . M a x i mum 4 Mbit/sec max. 1 sec. f á z i s re m e g é s ű

Tipikus ért é k e k : hálózatban történő adás esetén. QCIF - 176x144 (PAL) - 176x120 (NTSC) A videófájl maximális időtartama 20 perc. CIF - 352x288 (PAL) - 352x240 (NTSC) HD1 - 352x576 (PAL) - 352x480 (NTSC) D1 - 720x576 (PAL) - 720x480 (NTSC)

D i v X Támogatott a DivX 4. és 5. ve r z i ó j a M a x i mum 4 Mbit/sec max. 1 sec. f á z i s re m e g é s ű

Minden ért é k , egészen D1 fe l b o n t á s i g . hálózatban történő adás esetén. Tipikus ért é k e k : A kockánkénti megtekintés (FF, REW stb.) nem QCIF - 176x144 (PAL) - 176x120 (NTSC) támogatott, ha például a multimédia-fájl CIF - 352x288 (PAL) - 352x240 (NTSC) hosszabb 2 Gb-nál a DivX v3.11 nem HD1 - 352x576 (PAL) - 352x480 (NTSC) támogatott. D1 - 720x576 (PAL) - 720x480 (NTSC)

X v i D Minden ért é k , egészen D1 fe l b o n t á s i g . M a x i mum 4 Mbit/sec max. 1 sec. f á z i s re m e g é s ű

Tipikus ért é k e k : hálózatban történő adás esetén. QCIF - 176x144 (PAL) - 176x120 (NTSC) CIF - 352x288 (PAL) - 352x240 (NTSC) HD1 - 352x576 (PAL) - 352x480 (NTSC) D1 - 720x576 (PAL) - 720x480 (NTSC)

Általános ko r l á t o z á s o k :

• B á r m e l y multimédia-fájl maximális mérete sem haladhatja meg a 4 Gb ért é k e t .

• A kö nyvtárak neveiben tilos pontokat használni.

• B á r m i lyen videófo lyam átviteli sebességének minimálisan 256 kbit/sec értékűnek kell lennie. B á r m i l ye n a l a c s o n yabb értékű átviteli sebességű videófo l yam használata vizuális zav a r okhoz vagy a lejátszás leállásához ve z e t h e t .

• A videófo l yam maximális átviteli sebessége számára korlátot jelenthet az Ön lokális vagy vezeték nélküli hálózatának áteresztő ké p e s s é g e.Az Ön személyi számítógépének vagy USB- ké s z ü l é kének átere s z t ő képessége (teljesítménye) úgyszintén korlátozhatja az audió - és videó - fo l yam maximális átviteli s e b e s s é g é t . A fent bemutatott számadatok csak a ve z e t é k es Ethernet-hálózaton ke res ztül csatlako z t a t o t t t e l e víziós hálózat számára érvé nyes maximális ért é k e ket mu t a t j á k .

• Abban az esetben, ha a fo lyamatos videó több hangsávot támogat, automatikusan az első audiósáv ke r ü l k i v á l a s z t á s r a , más audiósávot nem lehet kiválasztani.

• Feliratok külső fájljai (például a DivX.srt feliratfájlok) nem támogatottak.

A hálózaton fo lytatott mu n k á val kapcsolatos ko r l á t o z á s o k .

• A (személyi számítógépekből álló) hálózatban található objektumok számára a fájl nevének hossza, b e l e é r t ve az útvo n a l a t , nem haladhatja meg az 500 jelet.

• Az audió - videó átvitel maximális sebességét korlátozhatja az Ön lokális ve z e t é kes vagy vezeték nélküli hálózatának átviteli ké p e s s é g e . Az Ön személyi számítógépének vagy USB-eszközének átviteli ké p e s s é g e ( t e l j e s í t m é n ye) úgyszintén korlátozhatja az audió - videó átvitel sebességét.A táblázatokban fe l t ü n t e t e t t s z á m é r t é k ek csak az Ethernet hálózaton ke r esztül csatlakoztatott televíziós rendszer maximális ért é k e i t mu t a t j á k .

1 9

A memóriakárt y ák és az USB-eszkö z ök mű kö d é s é vel kapcsolatos ko r l á t o z á s o k .

• TCsak a FAT (DOS) fájlrendszerben megformázott (inicializált) hordozható memóriaegy s é g e k t á m o g a t o t t a k . A formázásnál előfo r duló hibák a tartalom olvashatatlanságát ere d m é nye z h e t i k . I l ye n esetben kísérelje meg a memóriakártya újrafo r m á z á s á t . Ne fe l e d j e , h o g y a kártya fo r m á z á s a k or annak teljes tartalma (ké p e k , zene stb.) eltávolításra ke r ü l .

• A köve t kező típusú fájlok támogatottak: . j p g , . j p e g , . m p 3 , . a l b, .m3u és .pls.

• Csak a „lineáris” JPEG fo r m á t u mú képek támogatottak.A Pro g r e s s i v e JPEG formátumban tört é n ő kódolás nem támogatott.

• A fájl vagy kö n yvtár nevének hosszát a FAT12/16/32 fájlre n d s z e r ek számára meghatározott szabályo k h a t á r ozzák meg.

• A kö n yvtárak beágyazottságának maximális szintje 19.

• S e m m i lyen kö r ü l m é n yek között ne használja a támogatott típusú fájlok neveinek kiterjesztéseit (.jpg, . j p e g , . m p 3 , . a l b , .m3u és .pls) a kö n yvtárak kiterjesztéseiké n t , u g yanis az ilyen kö n yvtárak sérült f á j l o k k ént lesznek ke z e l v e.

• Az MP3 dekóder nem támogatja az MPEG1 1. Szintet és 2. S z i n t e t .

• A tartalomhoz történő hozzáfé r és lehetőségei és a berendezés reagálási ideje különbözőek lehetnek, a b e r endezés típusától és márkájától függő e n .

• A tartalomhoz történő hozzáfé r és lehetőségei és a berendezés reagálási ideje annak arány á b a n ro m l a n a k , h o g y mennyi nem támogatott és sérült fájl került rö g z í t é s re a bere n d e z é s e n .

• Az USB-eszközön vagy memóriakártyán található objektumok számára a fájl nevének hossza, b e l e é r t v e az útvonalat és az USB-eszköz nevé t , nem haladhatja meg a 250 jelet.

M e g j e g y z é s :

Az itt ismertetett ko d e k ek specifikációinak frissítése a szoftvernek a www. p h i l i p s . c o m / s u p p o r t . we b o l d a l r ól történő frissítésekor beköve t ke z i k . A szoftver új verziói letöltésére vo n a t kozó információkat a m e l l é k elt CD-n található bővített használati utasítás 1. s z . Mellékletében találhatja meg.

Meghibásodások és elhárításuk

M e g h i b á s o d á s

Nem indul a telepítés a CD-ről.

Nem sikerül telepíteni a szoftvert.

A személyi számítógépem nem jelenik meg a Browse menüben.

(Megjelenik a Media servers felirat)

Nem látom a számítógépemen található fájlokat

Hiányzik a vezeték nélküli kapcsolat, vagy periodikusan megszakad.

Az Interneten meghird e t e t t új lehetőségek nem e l é r h e t ő e k .

L e h e t s é g es ok

• A személyi számítógépen az automatikus indítás ki van kapcsolva.

• Nem kompatibilis operációs rendszer.

• A személyi számítógép ki van kapcsolva.

• Nincs elindítva a Philips Media Manager program.

• Nincs csatlakoztatva a ve z e t é k nélküli hálózati kárt y a .

• A hálózati kiszolgáló számítógép (PC) vagy a vezeték nélküli hálózat bázisállomása ki van kap c s o l v a .

• Az Ön Vezeték nélküli hozzáférési pontja/Router-ja végzi a MAC-címek szűrését és nem engedélyezi a tvkészüléknek a hálózathoz történő csatlakozást.

• Hiányzik a tv-készülék megfelelő csatlakoztatása a hálózathoz.

• A Philips Media Managerhez nem kerültek hozzáadásra valamilyen fájlok.

• A fájlok formátumai nem támogatottak.

• A rádiójelek által megtett távolságra, sebességükre és teljesítményükre kihatással lehetnek a közelben található vezeték nélküli hálózatok és készülékek.Az olyan elektromágneses berendezések, mint amilyenek a tv-készülékek, rádióvevők, mikrohullámú sütők, rádiótelefonok, legfőképpen azok, amelyeknek a frekvenciája a 2,4 GHz-es tartományban mozog, ugyancsak okozhatnak zavarokat a vezeték nélküli adásban.

• Ön egy olyan régi szoftververziót használ, amely nem támogatja az új funkciókat.

Az elhárítás módja

Duplán kattintson a Sajátgép ikonjára, majd a CD ikonjára, és végül a Setup.exe fájl ikonjára a telepítés indításához.

Látogasson el a www.philips.com/support web-oldalra a támogatott operációs rendszerekre vonatkozó információkért.

• Kapcsolja be a számítógépet.

• Indítsa el a Philips Media Manager programot.

• Csatlakoztassa a vezeték nélküli hálózati kártyát a számítógépéhez.

• Ellenőrizze a házi hálózata működőképességét a hálózati számítógépnek a tv-készülékhez történő csatlakoztatása előtt.

•Vegye fel a tv-készüléke MAC-címét azoknak a berendezéseknek a listájába, amelyek számára engedélyezett a csatlakozás a Vezeték nélküli hozzáférési ponthoz/Routerhez. Lásd a hozzáférési pont/Router üzemeltetési utasítását a végrehajtásra vonatkozó információk megszerzéséhez.

•Válassza a Media servers-t és nyomja meg az OK gombot. Kövesse a képernyőn megjelenő utasításokat..

• Ellenőrizze, hozzáadásra kerültek-e a fájlok a Philips Media Manager segítségével.

• Látogasson el a www.philips.com/support web-oldalra a támogatott formátumokra vonatkozó legfrissebb információkért.

Kapcsolja ki azokat a rádiókészülékeket, amelyek zavarják az Ön csatlakozását a vezeték nélküli hálózathoz.

A vezeték nélküli hozzáférési pont berendezését helyezze a lehető legmagasabbra és a lehető legközelebb a helyiség központjához, a jelek teljesítményének növelése érdekében.

Minden esetben törekedjen a vezeték nélküli kapcsolódások mennyiségének csökkentésére. Az esetek többségében a folyamatos videó nem lesz elérhető a személyi számítógép és a tv-készülék egyidejű vezeték nélküli csatlakoztatása esetén a hálózathoz.

A vezeték nélküli hozzáférési pont berendezését és az Ethernet-hidat ne helyezze el nagyméretű fémtárgyak közelében.

Frissítse a tv-készülék szoftverét. Lásd a tvkészülék használati utasítását. Ugyanakkor ellenőrizze, hogy megtalálható-e a Philips Media Manager utolsó verziója a www.philips.com/support web-oldalon.

2 0

S z ó j e g y z é k

H o z z á f é rési pont: o lyan vezeték nélküli

b e re n d e z é s , a m e lyet gyakran csatlakoztatnak a ve z e t é k es hálózatokhoz vezeték nélküli csatlako z á s biztosítása céljából.Az alkalmazása úgy s z i n t é n lehetséges ad-hoc hálózati konfigurációban is.

Ad-hoc hálózat: d i rekt hálózati kapcsolat ké t b e rendezés (két PC vagy PC és tv-készülék) kö z ö t t -

D H C P: a Dynamic Host Configuration Pro t o c o l ( e g ységek dinamikus konfigurációjának pro t o ko l l j a ) k i fejezés rövidítése - több Router használja a számítógépek automatikus csatlakoztatásához a h á l ó z a t h o z . Ké r j ü k , t a nu l m á nyozza a Routere vagy zsilipje szoftve réhez kapott utasítást annak e l l e n ő r z é s é h e z , h o gy támogatott-e ez a pro t o k o l l . A Router DHCP-szerve r k ént mű kö d i k . Ez a szerve r automatikusan biztosít IP-címeke t , hálózati maszko k a t és zsilip-címeket minden DHCP-kliens számítógépnek és a hálózathoz csatlakoztatott bere n d e z é s n e k .

D N S :A Domain Nevek Rendszere az Internetszolgálat által elosztott re n d s z e re. A DNS l e g fő k éppen a domain-nevek és IP-címek kö l c s ö n ö s átalakítására használatos, valamint az elektro n i k u s k ü l d e m é nyek megérkezésének ellenőrzésére.

DivX 4, DivX 5, X v i D: digitális adatok sűrítésének o l yan fo r m á t u m a , a m e ly az MPEG-4 technológián a l ap u l , és alap vetően az Interneten ke re s z t ü l letöltendő filmek számára használatos.

E t h e r n e t : lokális hálózatok jól bevált szabvány a , a m e l yet a számítógépek többsége támogat (vagy s z á mukr a kö n n yen elérhető).

B r a n d m a u e r : a Brandmauer egy olyan akadály ké n t mű k ö d i k , a m e ly segít megvédeni a hálózatot az Internet felőli behatolásokkal szemben. A Brandmauer m e g á l l ap í t j a , h o g y az Ön hálózata számítógépeirő l m i lyen adatok továbbíthatók az Internetre, és hogy a I n t e r n e t ről milyen adatok juthatnak be az Ön hálózata számítógépeire.

Z s i l i p : az Internetre csatlakoztatott magasabb h i e r a rchia-szintű berendezés címe. A zsilip ro u t e re - a hálózat egy ko m p o n e n s e , a m e ly csatlakozik az Ön kábeles vagy ADSL moduljához. Biztosítja nagy s z á mú számítógép vagy egyéb berendezés csatlakozását a lokális hálózathoz, valamint azt, h o g y azok kö z ö s e n használhassanak egyetlen széles sávú Internetc s a t l a ko z á s t . (A vezeték nélküli csatlakozáshoz vezeték nélküli ro u t e r- r e van szükség.)

Házi hálózat: Hálózat - ez ve z e t é k es vagy ve z e t é k nélküli összekötése kettő vagy több bere n d e z é s n e k . A házi hálózatok lehetővé teszik számítógépek e g ymáshoz történő csatlakoztatását fájlok kö z ö s használatára és közös Internet-csatlakozás céljára.

I P - c í m: Internet Pro t o k o l . E g y nye l v, a m e ly n e k s e g í t s é g ével re n d s z e rek mű ködnek együtt egy m á s s a l az Interneten, m i közben minden egyes rendszer saját e g yedi IP-címmel re n d e l k e z i k , a m e l ynek alap j á n azonosítani lehet.

Az IP-címek egyé r t e l műen azonosítanak bármilye n hálózatot vagy szerkezeti ré s z e gységet az Interneten. A hálózatban minden egyes számítógép egyedi IPcímmel re n d e l k e z i k .

M A C - c í m:(a hozzáfé rést vezérlő pro t o k oll címe). Minden olyan berendezés (például Ethernet hálózati k á r t y a , R o u t e r, Ethernet vezeték nélküli adapter stb. ) , a m e ly csatlakoztatható a hálózathoz, s a j á t b e r endezés-címmel re n d e l k e z i k .

M P 3: audió-adatok sűrítésének Interneten használatos elterjedt szabvány a . L e g g y a k r a b b a n a u d i ó f e l vételek személyi számítógépeken tört é n ő lejátszásánál használatos.

MP3 Pro: Megújított MP3 fo r m á t u m . Jobb minőségű sűrített audiófájlokat ere d m é nye z .

MPEG 4: s z a b v á ny audió/videóadatok sűrítéséhez, jobb minőségű sűrítést biztosít, mint az MPEG 2.

Hálózati maszk:A hálózati maszk annak az alhálózatnak a meghatározásához használatos, a m e ly kiválasztásra kerül a Router által az összes többi hálózat kö z ü l . A hálózati maszk megmu t a t j a , h o g y az IP-cím melyik része tartozik a lokális hálózathoz, é s m e lyiknek kell áthaladnia a Routeren ke resztül kife l é.

PC Link: funkcionális lehetőség, a m e l y lehetőséget biztosít ké p e k , zenei vagy videófájlok továbbítását az ön házi hálózata számítógépéről vagy számítógépeirő l a tv-ké s z ü l é k re. A PC Link használatához telepíteni szükséges a Philips Media Manager szoftve r t .

Philips Media Manage r :S z o f t ve r, a m e lye t telepítenie kell és el kell indítania a személy i számítógépén ahhoz, h o g y hozzáférhessen a személy i számítógépén található zenei fe l vé t e l e k h e z , ké p e k h e z és videófe l vé t e l e k h e z .

P M M: Philips Media Manager.

R o u t e r: B e re n d e z é s , a m e ly biztosítja az

ö s s z e k öttetést hálózatok kö z ö t t . Az a fe l a d a t a , h o gy ko o rdinálja és szűrje az információáradatot a hálózatok kö z ö t t . ( P éldául az Ön házi hálózata és az Internet kö z ö t t . )

S S I D:Az Ön vezeték nélküli hálózatának a neve.

Fo lyamatos tov á bb í t á s: Zenei vagy videófe l vé t e l e k

t ovábbítása azonnali lejátszás céljából, nem pedig lokális mentés céljára.

W E P:Adatok kódolásának típusát jelenti ve z e t é k nélküli tov á b b í t á s n á l .

W i F i:A szélessávú vezeték nélküli hálózati a d a t t ová bbítás vezető nemzetközi ipari szabvány a . Más elnevezése - IEEE 802.11.

Ve zeték nélküli hozzáfé rési pont: o lyan ve z e t é k nélküli bere n d e z é s , a m e lyet gyakran csatlakoztatnak a ve z e t é k es hálózatokhoz vezeték nélküli csatlako z á s biztosítása céljából. Az alkalmazása úgy s z i n t é n lehetséges ad-hoc hálózati konfigurációban is.

2 1

PHILIPS 42PF9730, 42PF9830 User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual
