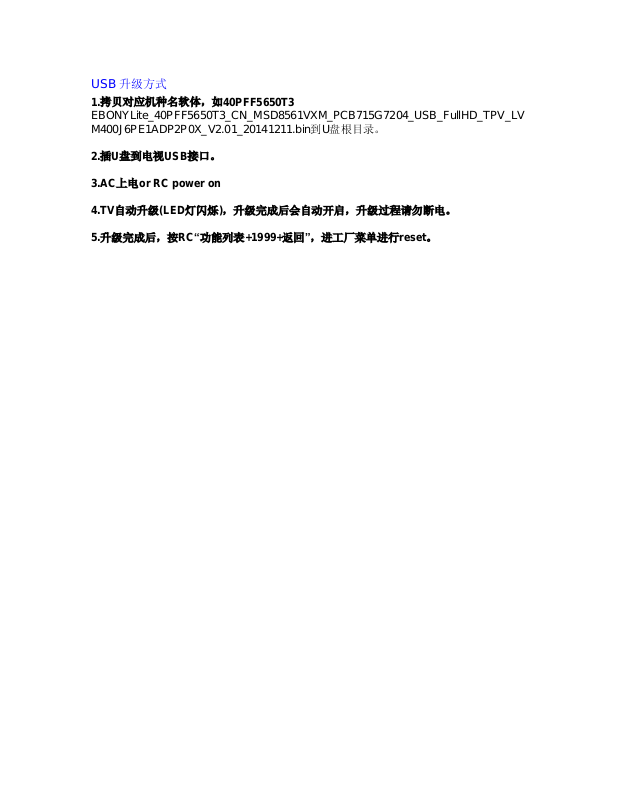

USB 升级方式

1.拷贝对应机种名软体，如40PFF5650T3

EBONYLite_40PFF5650T3_CN_MSD8561VXM_PCB715G7204_USB_FullHD_TPV_LV
M400J6PE1ADP2P0X_V2.01_20141211.bin到U盘根目录。

2.插U盘到电视USB接口。

3.AC上电or RC power on

4.TV自动升级(LED灯闪烁)，升级完成后会自动开启，升级过程请勿断电。

5.升级完成后，按RC“功能列表+1999+返回”，进工厂菜单进行reset。

ISP 升级方式

必须用 v4.6.t2 以上版本的 ISP tool 工具.

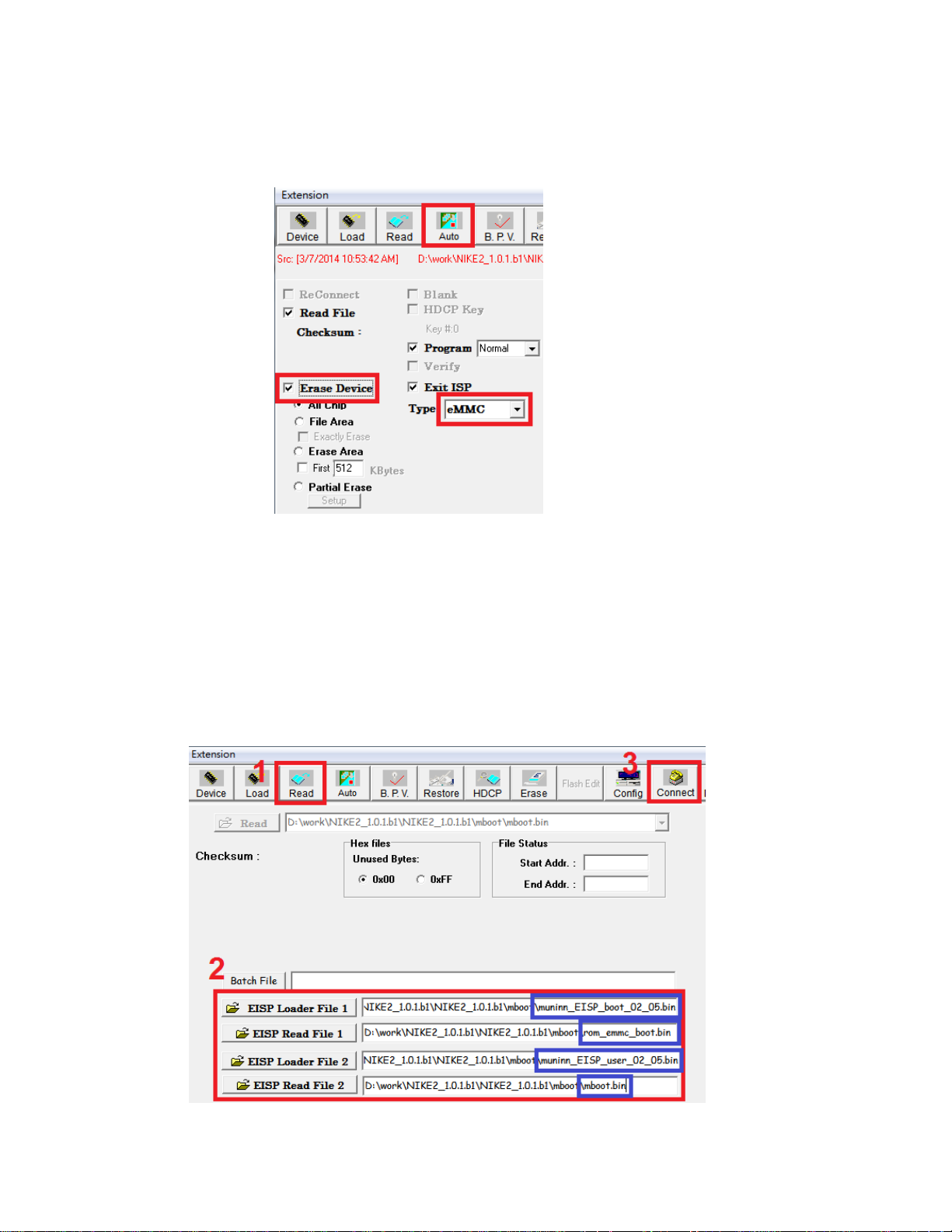

a. 在“Auto”界面，Type 选项选择“eMMC”，并选中“Erase Device”，具体如下图：

b. 连接设备

2.1 选择“Read”选项

2.2 选择 Mboot 文件

2.2.1 EISP Loader File 1  muninn_EISP_boot_xx_xx.bin

2.2.2 EISP Read File 1 rom_emmc_boot.bin

2.2.3 EISP Loader File 2  muninn_EISP_user_xx_xx.bin

2.2.4 EISP Read File 2  mboot.bin

2.3 给设备上电，选择“Connect”进行连接

PS.

如果治具没有连接成功，请重试

2.3

步骤。

c. 治具连接成功后

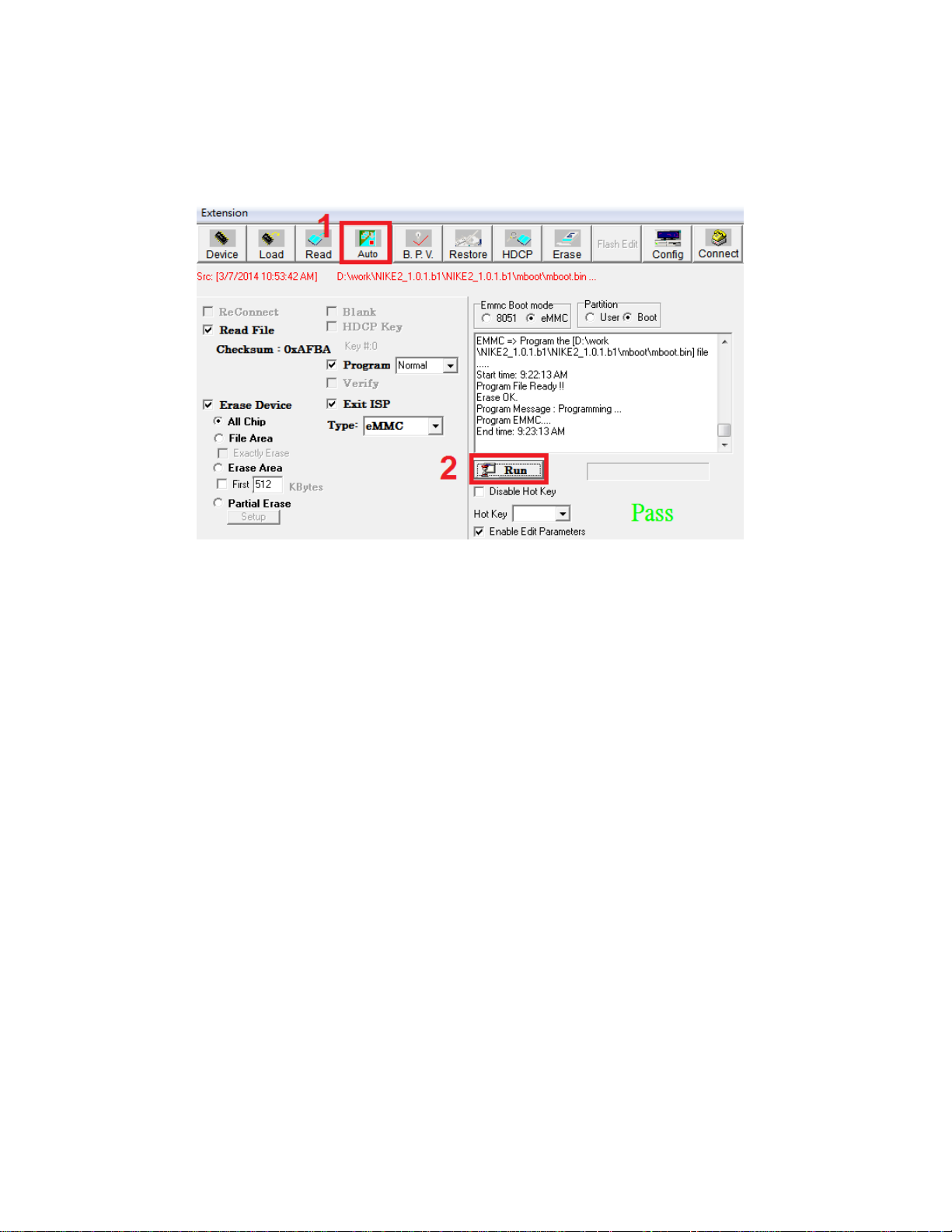

3.1 在“Auto”界面选择“Run”开始烧录

d. 请耐心等待，直至 ISP 治具提示“Pass”，烧录完成。

55PFF5650 机种的工厂模式调整同 50PFF5650 机种

项目名称

功能说明

备注

Brand

机种品牌

不可调整

Model

机器型号

不可调整

HW Ver

硬体板号

不可调整

SW Ver

软体版本

不可调整

Date

软体发布日期

不可调整

Scaler

主芯片型号

不可调整

Tuner

高频头型号

不可调整

Panel

液晶屏型号

不可调整

ADC

ADC调整

免调

WB

白平衡调整

不建议调整

SSC Adjust

展频调整

不建议调整

EQ Adjust

不建议调整

Burn In

拷机模式

On/Off

Reset

复位

Exit

退出工厂模式

工厂模式调整：菜单（功能列表）+1999+回看

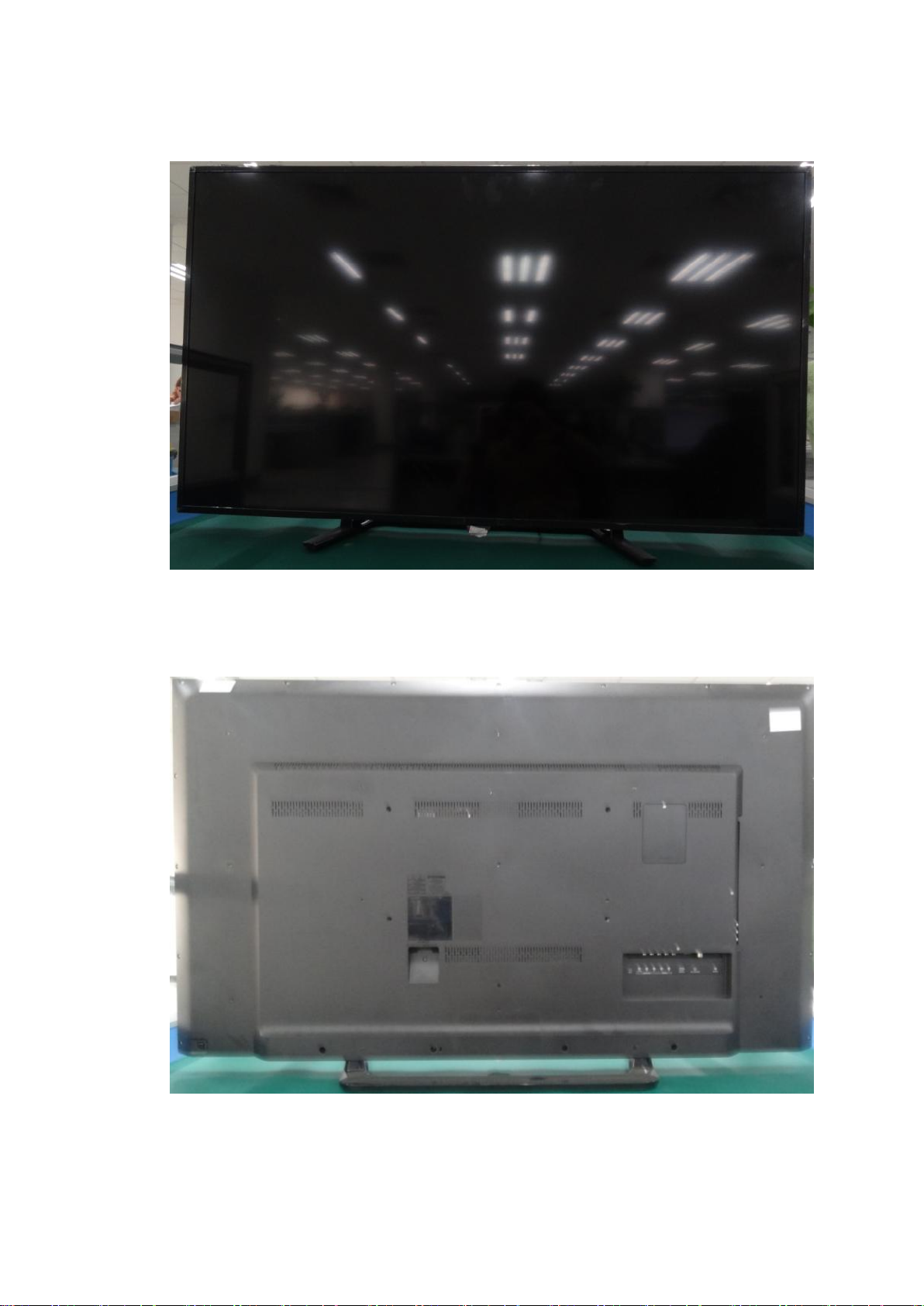

1. 正视图

2. 后视图

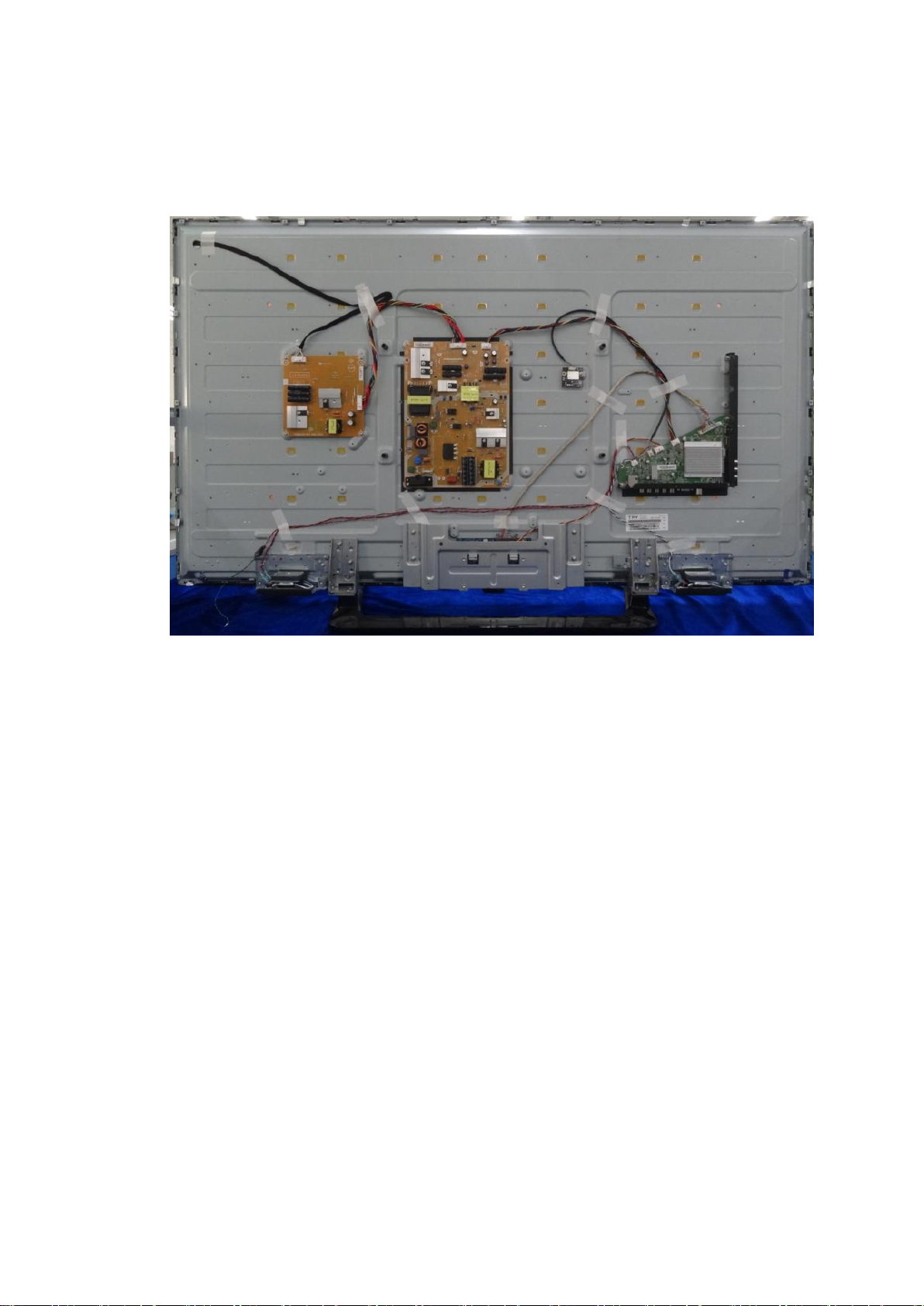

3. 内部结构图

点位 组件号 对象描述

041G 68508 A control card

Q051 051G 2 14 FUSE GEL

0M1G 130 6120 SCREW M3X6
0M1G1030 6 47 CR3 SCREW
0M1G1730 6120 SCREW 3x6
0M1G1730 8120 SCREW
0Q1G 930 8 47 CR3 SCREW
0Q1G1030 6 47 CR3 SCREW 3x6

317G01 317GAAWF550TCL WIFI USB IEEE 802.11 b/g/n WF0KRT1510W

SP01 378G0110567CDX 6 OHM 11W 132*34*37mm 0 UNIT

SP01 378G0110567YDX 6 OHM 11W 132*34*37mm 0 UNIT
ECN01 395G801302LC04 HARNESS 2P pitch 2.5-2P pitch 1.25 200m
ECN01 395G801302XC04 HARNESS 2P pitch 2.5-2P pitch 1.25 200m

ECN9102 395G801414RC52 HARNESS 13P pitch2.0-14P pitch2.0 380mm
ECN9102 395G801414XC52 HARNESS 13P pitch2.0-14P pitch2.0 380mm

ECN700 395G801416DD32 HARNESS 12P pitch2.0-16P pitch2.0 500mm
ECN700 395G801416RD32 HARNESS 12P pitch2.0-16P pitch2.0 500mm
ECN107 395GH12506DT003000 HARNESS 5P pitch1.25-6P pitch2.0 400mm
ECN107 395GH12506HT003000 HARNESS 5P pitch1.25-6P pitch2.0 400mm
ECN600 395GH20004DT002000 HARNESS 4P pitch2.0-B&R+B&W 850 + 400 m
ECN600 395GH20004RT002000 HARNESS 4P pitch2.0-B&R+B&W 850 + 400 m
ECN400 395GH20014DT013000 HARNESS 14P pitch2.0-5P pitch1.25+2P pi
ECN400 395GH20014XT013000 HARNESS 14P pitch2.0-5P pitch1.25+2P pi
ECN401 395GLT5140R0010000 LVDS CABLE 51P(0.5mm)-40P(2.0mm) 600mm
ECN401 395GLT5140X0010000 LVDS CABLE 51P(0.5mm)-40P(2.0mm) 600mm

RC01 398GR8BD2NCPHH REMOTE Philips HOF-44K-GJ12647 chinese

708GVB020WPX01 Ebony 40 ( 208 NA )

E750 750TBV550V64B8N000 LCD TPT550J1-HVN06.U S410B XM TPV

ADTVE1220XB8 ADAPTER BOARD NA
CBPFEMSDA3 CONVERSION BOARD NA
IRPFFAA9 IR BOARD
KEPFEAA9 KEY BOARD
LNTVEW661XXA6 CONVERTER BOARD --

E750 LVA550HVN06ACL2P0X PANEL TPT550J1-HVN06.U S410B XM TPV

P33E0738XJL01T0100 KEY_FUNCTION
P33E0756ALDZ1C0100 DECO_LOGO
P33E0757ADT01L0100 DECO_REAR_COVER
P34E23680GM0FK0100 REAR_COVER NA
P34E2486ADT02L0100 BASE NA
P40GD000813 9A A4 PALLET LABEL -for A4 paper
Q02G707105000100XL BOLT
Q02G708105500100HX BOLT
Q11G701100500100JY CB-SUPPORT
Q12G6300 25 1 FOOT PAD

EQ52C1 Q12G714001200100HK HEAT PAD

Q40G0001624 4A 产线需求的栈板LABEL

Q45G88010TV05500WN PROTECT BAG

Q45G88010TV12000WN PROTECT BAG 1200*1600

Q49G 51500 HF panel清洁剂

Q052 Q52G100203000A00ZA AL FOIL

Q52G130118600000YY TAPE

Q52G1501150523AWBK TAPE_INSULATING

Q52G160119100A00YY TAPE

X15T966610100000BL BKT_BASE

X15T968010100000NP BKT_STAND

X15T968110100000NP BKT_STAND

X15T984710100000GH BKT_STAND

X15T986310100000GH BKT_SPEAKER

X15T995630100000BL BKT_IO

X15T9957501000GMYF BKT_IO

X40G000181310C CARTON LABEL

X40G2014040X8100XY IO LABEL

X40G2014055X2100XY LABEL IO

X44GVB021010FA CUSHION-TL N/A China(2002)

X44GVB022010FA CUSHION-B N/A China(2002)

X44GVB023010FA CUSHION-BL N/A China(2002)

X44GVB024010FA CUSHION-BR N/A China(2002)

X44GVB02501EPE CUSHION N/A China(2002)

X44GVB0281301A00JA ARTWORK CARTON Ebony 55PFF5650/T3 china

X52G18012660000ALF INSULATING SHEET

E08901 089G214A15N HL AC POWER CORD 1500

E08901 089G214A15N IS AC POWER CORD 1500

0M1G1740 18120 H1 SCREW

317G02 317GARFM008TCL RF MODULE GL03-2-E

BT01 392GB1JA1A3E2C BATTERY 1.5V 2P LR03(KA)2S/G

Q45G88010TV05600X1 PROTECT BAG

Q45G88010TV08900X1 PROTECT BAG

X41G40SV81330A QSG PFF5650_PFF5655

X41G78DV81311C WARRANTY CARD TPV address

040G 58162435A MANUAL P/N LABEL

Q40G000162492A CEL LABEL FOR TV MODEL G3/1.3/0.5

X40G0001624 2A Label for screw pe bag

X40G055081346A RATING LABEL 55PFF5650/T3

Z40G0002ALL01A OTHER LABEL

Q44T3231 21 11 EVA WASHER

0M1G1740 10120 SCREW

036T 600 18129 NONWOVEN FABRTC

0M1G1030 4120 SCREW

P34E23170GM01K0100 COVER_SERVICE NA

708GVB020WPX01 Ebony 40 ( 208 NA )

Q07G010513802C00BL WOOD PALLET

Q07G012313802C00BL WOOD PALLET

Q44G6002134101 PAPER BOARD

Q44G6002137120 PAPER BOARD

Q44G9003180 CORNER PAPER

Q45G 77 5 PE PACKING

Q50G 4 10 TIE (Y1900221)

Q52G1301 9 BIG TAPE FOR PHILIPS

X44G6002CP521A PAPER CAP5

X44G6002CP551A PAPER CAP5

ADTVE1220XB8 ADAPTER BOARD NA

CN9102 033G380214B YH WAFER 2.0mm 14P W2015-14RVA-S01

IC9104 056G 139 9 IC EL817M(X) photocoupler DIP-4

IC9304 056G 139 9 IC EL817M(X) photocoupler DIP-4

IC9102 056G 139 9 IC EL817M(X) photocoupler DIP-4

Q9105 057G 667929 MOSFET AOTF8N50 8A 500V TO-220FP

Q9106 057G 667929 MOSFET AOTF8N50 8A 500V TO-220FP

C9906 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M

C9905 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M

C9131 067G215Z102 6K LOW ESR EC 1000uF M 35V 10*35mm

C9117 067G215Z102 6K LOW ESR EC 1000uF M 35V 10*35mm

C9307 067G215Z152 6K EC 1500UF 20% 35V 10*40 5000 hr

C9306 067G215Z152 6K EC 1500UF 20% 35V 10*40 5000 hr

FB9801 071G 55906 FERRITE CORE 510R C8B R6H 6x9.2(A)

L9103 073G 253191 HP CHOKE COIL 1.1uH VOC

L9103 073G 253191 LP CHOKE COIL 1.1uH VOC

CN9901 087G 50147D HC HF AC R/A 2P 12.81mm

D9801 093G 52918 RECTIFIER 1N5408G-04 X0 3A 1000V DO201AD

FORCN9901 0Q1G 340 8140 SCREW Q1-SELF TAPING SCREW :Q x8.0

CN9101 311GW200C16BBX ONN 2.0mm 16P R/A W2010-16RVA-S04,B200

RV9901 361G0046681KZE VARISTOR 680V 10%

NR9901 361G0058259MYW006A NTCR 2.5R 20% 3.1W SCK132R56MTY504

NR9902 361G0058259MYW006A NTCR 2.5R 20% 3.1W SCK132R56MTY504

R9808 361G3SWJ10859B00TZ RST NWR 0.1R 5% 3W NKNP3WS0R1JMS10

C9801 363G210K105GZP CAP MPP 1uF 10% 450V 18.1*12.6*8.5 ECWF

C9111 363G211J2235HA CAP MPP 22nF 5% 1KV 18*5*11 R75QI2220HA0

C9812 367G215X680PKZ000S EC 68uF 20% 450V 12.5*50 2000 hr 620mA

C9811 367G215X680PKZ000S EC 68uF 20% 450V 12.5*50 2000 hr 620mA

L9903 373G0174301H00 LINE FILTER 0.25mH MIN 2A LCL-11010 HA

L9903 373G0174301X00 LINE FILTER 0.25mH MIN 2A 3LFT1064-251M

L9902 373G0174303H00 LINE FILTER 18mH MIN 1.26A LCL-11822 HA

L9901 373G0174303H00 LINE FILTER 18mH MIN 1.26A LCL-11822 HA

L9902 373G0174303X00 LINE FILTER 18mH MIN 1.26 3LFT18106-183

L9901 373G0174303X00 LINE FILTER 18mH MIN 1.26 3LFT18106-183

L9801 373G0174308H01 PFC CHOKE 220uH 10% 2A GL-13240 HA

L9801 373G0174308X01 PFC CHOKE 220uH 10% 2A 3TRATQ32-221K

L9302 373G0253247H00 CHOKE COIL 3UH 15% DR8*8 5A

L9301 373G0253247H00 CHOKE COIL 3UH 15% DR8*8 5A

L9302 373G0253247X00 CHOKE COIL 3UH 15% DR8*8 5A

L9301 373G0253247X00 CHOKE COIL 3UH 15% DR8*8 5A

T9301 380GL32P141H02 X'FMR 360uH 10% 5uH ER31 BCK-13142-HA

T9301 380GL32P141N02 X'FMR 360uH 10% 5uH ER31 YUVA-2133-26

T9101 380GL52P186H00 X'FMR 830uH 12% 160uH EE42 BCK-14234-H

T9101 380GL52P186YS0 X'FMR 830uH 12% 160uH EE42 YS04160730

BD9902 393G0050460600 BRIDGE TS10P06G-04 10A 800V TS-6P

705TAD84023 F9901

705TAD93119 Q9801&Q9802

705TAD93120 Q9301

705TAD93121 Q9303

705TXE93083 D9103&D9104 ASSY

ADE1220XB8SMT ADAPTER BOARD FOR SMT

Z40G0002ALL01A OTHER LABEL

CBPFEMSDA3 CONVERSION BOARD NA

Z40G0002ALL01A OTHER LABEL

C607 067G315M1514LV EC 150UF 20% 25V RTR151M1ECCF0807P 8*7

C608 067G315M1514LV EC 150UF 20% 25V RTR151M1ECCF0807P 8*7

CN101 088G 78G152ACL RCA JACK R/A 12P G/BL/R/W/R 1*5 H=10.5

CN108 088G352E912AXH USB A TYPE R/A 9P 1*1 BLUE 6.96mm

CN104 088G353GFF1ACL D-SUB CONN 15P BLUE R/A H=10mm

CN600 311GW200A04ABL CONN 2.0mm 4P R/A B2009W04HTK0

CN107 311GW200C06ABL WAFER 2.0mm 6P R/A B2000W06HTKB

CN700 311GW200C12BBX CONN 2.0mm 12P R/A W2010-12RVA-S04

CN400 311GW200C14BBX CONN 2.0mm 14P R/A W2010-14RVA-S04

CN401 311GW200C40AAL WAFER 2.0mm 40P

CN103 388G078G13NAYG RCA R/A 6P 1*3 Y/W/R 9.5mm

CN100 388G302F5B1ACL PHONE JACK R/A 5P 1*1 BLACK 8.5mm

CN109 388G342GFB6AGN RJ45 R/A 15P 1*1 BLACK 11.2

CN106 388G352F6B3AXH USB A TYPE R/A 6P 1*1 BLACK 8.4

J100 388G510H401AHC RF IFP-007 4P 1*1 W --

Q85T01 Q85T 583162 GASKET

HS600 Q90G6119 6 EAT SINK

SMTFEMSDA3 MAIN BOARD FOR SMT

X85 X85T806910100000LH SHIELD_TUNER

HS400 X90G070310100000SY HEAT SINK

IRPFFAA9 IR BOARD

SMTIRPFFAA9 IR BOARD FOR SMT

KEPFEAA9 KEY BOARD

SMTKEPFEAA9 KEY BOARD FOR SMT

LNTVEW661XXA6 CONVERTER BOARD --

L8101 373G0253353X00 BOOST CHOKE 33uH 10% 4A 3LCEQ2513-330K

CN8102 033G380212B YH wafer 12P 2.0 DIP

CN8101 033G380213B YH AFER 2.0mm 13P

C8107 067G515Z271 9K EC 270UF 20% 100V 10*40 5000 hr

C8106 067G515Z271 9K EC 270UF 20% 100V 10*40 5000 hr

C8105 067G515Z271 9K EC 270UF 20% 100V 10*40 5000 hr

C8101 367G415X3317KT EC 330UF 20% 50V 12.5*12

C8102 367G415X3317KT EC 330UF 20% 50V 12.5*12

705TXD57224 Q8101

705TXD93200 D8101

LNEW661XXA6SMT CONVERTER BOARD FOR SMT

Z40G0002ALL01A OTHER LABEL

705TAD84023 F9901

EF9901 084G 34 14 bSE -- -- --

F9901 084G 41 7 C FUSE 5A 250V UDA005(PF)

705TAD93119 Q9801&Q9802

Q9801 057G 667954 MOSFET TK18A60V 18A 600V SC-67

D9802 093G 52905 DIODE FMNS-1106S TO-220

0M1G1730 8120 SCREW

HS9801 Q90T0236002A0000HG HEAT SINK

705TAD93120 Q9301

Q9301 057G 667931 MOSFET AOTF8N65 8A 650V TO-220FP

0M1G1730 8120 SCREW

HS9301 Q90G0219 4 HEAT SINK ÐͲÄ/Profile

705TAD93121 Q9303

0M1G1730 8120 SCREW

Q9303 357G0600100020 MOSFET AOTF298L 33A 100V TO-220F

HS9303 Q90T0236001A0000HG HEAT SINK

705TXE93083 D9103&D9104 ASSY

D9103 093G 60247 ME-220A

D9104 093G 60247 ME-220A

0M1G1730 8120 SCREW

HS9103 Q90T0236003A0000HG HEAT SINK

ADE1220XB8SMT ADAPTER BOARD FOR SMT

IC9305 056G 158501 DC/DC AS431ANTR-E1 150mA 40V SOT23-3

IC9101 056G 379211 AC/DC SSC9522S-TL SOP-18

Q9103 057G 417517 Tra LMBT3906LT1G -200mA/-40V SOT-23 LRC

Q9104 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC

Q9101 057G 419912 T TRANSISTOR 2SD1624T-TD-E PCP

R9148 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA

R9162 061G0805000 JT RST 0805 0.05R MAX 1/8W

R9802 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA

R9109 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN

R9311 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN

R9133 061G08051001FT RST CHIP 1K 1/8W 1%

R9332 061G08051001FT RST CHIP 1K 1/8W 1%

R9137 061G08051001FT RST CHIP 1K 1/8W 1%

R9156 061G08051002FT RST CHIP 10K 1/8W 1%

R9152 061G08051002FT RST CHIP 10K 1/8W 1%

R9151 061G08051009FT RST CHIP R 10ohm +/-1% 1/8W

R9150 061G08051009FT RST CHIP R 10ohm +/-1% 1/8W

R9810 061G0805102 JF RST CHIPR 1K OHM +-5% 1/8W FENGHUA

R9134 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN

R9806 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA

R9813 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA

R9314 061G0805103 JT RST 0805 10K 5% 1/8W

R9341 061G08051200FT RST CHIP 120R 1/8W 1%

R9103 061G08051600FF RST 0805 160R 1% 1/8W FENGHUA

R9127 061G08051802FT RST 0805 18K 1% 1/8W

R9116 061G08051802FY RST CHIP 18K 1/8W 1%

R9811 061G08051912FT RST CHIPR 19K1 +-1% 1/8W TZAI YUAN

R9128 061G0805202 JF RST CHIPR 2KOHM +-5% 1/8W FENGHUA

R9814 061G0805202 JF RST CHIPR 2KOHM +-5% 1/8W FENGHUA

R9136 061G0805202 JT RST CHIP 2K 1/8W 5% TZAI YUAN

R9122 061G08052101FT RST CHIPR 2.1KOHM +-1% 1/8W TZAI YUAN

R9340 061G08052201FT CHIP 2K2 1/8W 1%

R9312 061G08052209FT RST 0805 22R 1% 1/8W

R9112 061G0805229 JF RST CHIPR 2R2 +-5% 1/8W FENGHUA

R9120 061G0805242 JF RST CHIPR 2.4KOHM +-5% 1/8W FENGHUA

R9163 061G08052431FT RST CHIP 2K43 1/8W 1%

R9118 061G0805302 JY RST CHIPR 3K +-5% 1/8W YAGEO

R9803 061G0805330 JT RST CHIP 33R 1/8W 5% TZAI YUAN

R9812 061G0805363 JF ST CHIPR 36KOHM +-5% 1/8W FENGHUA

R9119 061G08054701FT RST CHIP 4K7 1/8W 1%

R9117 061G0805471 JF RST CHIPR 470 OHM +-5% 1/8W FENGHUA

R9328 061G0805472 JT RST CHIPR 4K7 +-5% 1/8W TZAI YUAN

R9130 061G0805514 JF ST CHIPR 510KOHM +-5% 1/8W FENGHUA

R9149 061G0805820 JY RST CHIP R 82ohm 1/8W +/-5% YAGEO

R9154 061G0805820 JY RST CHIP R 82ohm 1/8W +/-5% YAGEO

R9329 061G08059101FT RST CHIP 9K1 1/8W 1%

JR903 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN

JR907 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN

JR906 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN

JR904 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN

JR901 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN

JR902 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN

JR905 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN

R9308 061G1206100 JT RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN

R9804 061G12061004FF E RST CHIP 1M 1% 1/4W 500V FENGHUA

R9809 061G12061004FF E RST CHIP 1M 1% 1/4W 500V FENGHUA

R9807 061G12061004FF E RST CHIP 1M 1% 1/4W 500V FENGHUA

R9131 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA

R9132 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA

R9102 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN

R9101 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN

R9129 061G1206102 JF RST CHIPR 1KOHM +-5% 1/4W FENGHUA

R9324 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN

R9138 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN

R9143 061G1206123 JF RST CHIPR 12KOHM +-5% 1/4W FENGHUA

R9141 061G1206123 JF RST CHIPR 12KOHM +-5% 1/4W FENGHUA

R9124 061G1206123 JF RST CHIPR 12KOHM +-5% 1/4W FENGHUA

R9139 061G1206123 JF RST CHIPR 12KOHM +-5% 1/4W FENGHUA

R9142 061G1206123 JF RST CHIPR 12KOHM +-5% 1/4W FENGHUA

R9327 061G12061501FF RST CHIPR 1.5KOHM +-1% 1/4W FENGHUA

R9113 061G12061504FT RST CHIP 1M5 1/4W 1%

R9115 061G12061504FT RST CHIP 1M5 1/4W 1%

R9114 061G12061504FT RST CHIP 1M5 1/4W 1%

R9316 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN

R9315 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN

R9322 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN

R9320 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN

R9323 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN

R9319 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN

R9805 061G1206203 JF RST CHIPR 20KOHM +-5% 1/4W FENGHUA

R9305 061G12062202FT RST 1206 22K 1% 1/4W TZAI YUAN

R9318 061G1206471 JT ST CHIPR 470 OHM +-5% 1/4W TZAI YUAN

R9303 061G1206479 JT RST 1206 4.7R 5% 1/4W

R9309 061G1206479 JT RST 1206 4.7R 5% 1/4W

R9310 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN

R9325 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN

R9905 061G1206514 JF E RST CHIP 510K 5% 1/4W 500V FENGHUA

R9904 061G1206514 JF E RST CHIP 510K 5% 1/4W 500V FENGHUA

R9903 061G1206514 JF E RST CHIP 510K 5% 1/4W 500V FENGHUA

R9902 061G1206514 JF E RST CHIP 510K 5% 1/4W 500V FENGHUA

R9105 061G1206561 JT RST CHIPR 560 OHM +-5% 1/4W TZAI YUAN

C9316 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%

C9315 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%

C9322 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%

C9102 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%

C9323 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%

C9101 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%

C9320 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R

C9113 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R

C9318 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R

C9119 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

C9135 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

C9806 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

C9137 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

C9128 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

C9123 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

C9108 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

C9144 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

C9314 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

C9302 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

C9145 065G080510532K M CAP 0805 1UF 10% 50V X7R

C9141 065G080510532K M CAP 0805 1UF 10% 50V X7R

C9337 065G080510532K M CAP 0805 1UF 10% 50V X7R

C9143 065G080510532K M CAP 0805 1UF 10% 50V X7R

C9312 065G080510532K M CAP 0805 1UF 10% 50V X7R

C9134 065G080510532K M CAP 0805 1UF 10% 50V X7R

C9313 065G080510532K M CAP 0805 1UF 10% 50V X7R

C9807 065G080522131J F CAP CHIP 0805 220PF J 50V NPO

C9109 065G080522131J M CAP 0805 220PF 5% 50V NP0

C9138 065G080522432K T CAP 0805 220nF 10% 50V X7R UMK212 B7224

C9116 065G080522432K T CAP 0805 220nF 10% 50V X7R UMK212 B7224

C9133 065G080522432K T CAP 0805 220nF 10% 50V X7R UMK212 B7224

C9130 065G080522432K T CAP 0805 220nF 10% 50V X7R UMK212 B7224

C9132 065G080522432K T CAP 0805 220nF 10% 50V X7R UMK212 B7224

C9129 065G080522432K T CAP 0805 220nF 10% 50V X7R UMK212 B7224

C9329 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%

C9804 065G080547031J Y AP CHIP 0805 47P 50V NP0 +/-5%

C9106 065G080547031J Y AP CHIP 0805 47P 50V NP0 +/-5%

C9808 065G080547031J Y AP CHIP 0805 47P 50V NP0 +/-5%

C9324 065G080547131J Y CAP CHIP 0805 470P 50V NPO +/-5%

C9326 065G080547232K A CAP 0805 4.7NF 10% 50V X7R

C9809 065G080547332K Y CAP CHIP 0805 47N 50V X7R +/-10%

C9810 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R

C9142 065G0805475A2K T CAP CHIP 0805 4.7uF K 10V X7R

C9139 065G080556131J Y CAP CHIP 0805 560P 50V NP0 +/-5%

IC9305 356G01585020HF Shunt Regu TL431G-AE2-R SOT23-3

IC9801 356G0379008218 PFC LD7591T GS SOP-8

IC9301 356G0379213 AC/DC SSC2S110 SOP-8

IC9302 356GD563008152000Z DC/DC SP6018S8RGB 1A 16V SOP-8

Q9102 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V

R9901 361G12069103FT RST 1206 910K 1% 1/4W RC1206FR-07910KL,

R9906 361G12069103FT RST 1206 910K 1% 1/4W RC1206FR-07910KL,

D9109 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123

ZD9107 393G039S95200T00HF HF BZT52-B6V2_R1_00001 6.2V 0.41W

ZD9106 393G039S95200T00HF HF BZT52-B6V2_R1_00001 6.2V 0.41W

ZD9302 393G039SA1300T ZENER BZT52-B39_R1_00001 39V 0.41W

ZD9301 393G039SA1300T ZENER BZT52-B39_R1_00001 39V 0.41W

ZD9105 393G039SA2900T ZENER BZT52-B15 15V 0.41 SOD-123

ZD9101 393G039SA2900T ZENER BZT52-B15 15V 0.41 SOD-123

ZD9103 393G039SA2900T ZENER BZT52-B15 15V 0.41 SOD-123

D9114 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL

D9304 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL

D9803 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL

D9107 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL

D9110 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL

D9302 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL

D9113 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL

D9307 393G060SA0700T SCHOTTKY MB810 8A 100V SMC

ADE1220XB8AI ADAPTER BOARD FOR AI

SMTFEMSDA3 MAIN BOARD FOR SMT

U105 056G 581 9 IC G5250K1T1U SOT23-5

U101 056G 581 9 IC G5250K1T1U SOT23-5

U107 056G 585 4A LDO AP1117E33G-13 1A 3.3V SOT-223

U700 056G 585 4A LDO AP1117E33G-13 1A 3.3V SOT-223

U702 056G 585 4A LDO AP1117E33G-13 1A 3.3V SOT-223

U102 056G 616 55 AUDIO DRV602PW 870mW TSSOP-14

U402 056G 643 5B IC G690H293T73Uf SOT-23 GMT

U501 056G 665918 IC STMPS2171STR SOT23-5L

Q705 057G 417511 MMBT3904

Q703 057G 417511 MMBT3904

Q702 057G 417511 MMBT3904

Q701 057G 417511 MMBT3904

Q601 057G 417511 MMBT3904

Q406 057G 417511 MMBT3904

Q600 057G 417512 MMBT3906

Q400 057G 417512 MMBT3906

Q602 057G 417512 MMBT3906

Q405 057G 763 79 FET AO4449 -7A/-30V SOIC-8

Q700 057G 763 79 FET AO4449 -7A/-30V SOIC-8

RP301 061G 1260008JT RST NET 0R 5% 1/16W

RP302 061G 1260008JT RST NET 0R 5% 1/16W

FB500 061G0402000 JT RST 0402 0.05R MAX 1/16W -

C143 061G0402000 JT RST 0402 0.05R MAX 1/16W -

C142 061G0402000 JT RST 0402 0.05R MAX 1/16W -

R4109 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R123 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

C306 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R4104 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R4103 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R734 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

C309 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R171 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

C307 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

C312 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R160 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R729 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R527 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R174 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R744 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R631 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R4107 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R4108 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R4106 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R748 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R4105 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R4054 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

C310 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

C313 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

C311 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R616 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R100 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R623 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R101 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R717 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

C308 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R4102 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R626 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R4110 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R4052 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R4111 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R150 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R117 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO

R4035 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO

R4036 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO

R161 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO

R522 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO

R162 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO

R119 061G04021000FY RST CHIP 100R 1/16W 1%

R118 061G04021000FY RST CHIP 100R 1/16W 1%

R152 061G04021000FY RST CHIP 100R 1/16W 1%

R4044 061G04021000FY RST CHIP 100R 1/16W 1%

R4043 061G04021000FY RST CHIP 100R 1/16W 1%

R124 061G04021000FY RST CHIP 100R 1/16W 1%

R502 061G04021000FY RST CHIP 100R 1/16W 1%

R720 061G04021000FY RST CHIP 100R 1/16W 1%

R719 061G04021000FY RST CHIP 100R 1/16W 1%

R4037 061G04021000FY RST CHIP 100R 1/16W 1%

R120 061G04021000FY RST CHIP 100R 1/16W 1%

R4025 061G04021001FY RST CHIP 1K 1/16W 1%

R618 061G04021001FY RST CHIP 1K 1/16W 1%

R507 061G04021001FY RST CHIP 1K 1/16W 1%

R773 061G04021001FY RST CHIP 1K 1/16W 1%

R4026 061G04021001FY RST CHIP 1K 1/16W 1%

R4027 061G04021001FY RST CHIP 1K 1/16W 1%

R4028 061G04021001FY RST CHIP 1K 1/16W 1%

R4051 061G04021001FY RST CHIP 1K 1/16W 1%

R107 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4098 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4019 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4000 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4015 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4014 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R115 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4020 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R111 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R633 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R634 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4099 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R632 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R776 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4042 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R106 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4100 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R624 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4097 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R704 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R112 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4093 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R116 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4096 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4095 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4092 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4094 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R621 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R525 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R750 061G04021002FY RST CHIP 10K 1/16W 1% YAGEO

R4065 061G04021003FY RST CHIP 100K 1/16W 1%

R4055 061G04021003FY RST CHIP 100K 1/16W 1%

R166 061G04021003FY RST CHIP 100K 1/16W 1%

R4039 061G04021003FY RST CHIP 100K 1/16W 1%

R625 061G04021003FY RST CHIP 100K 1/16W 1%

R165 061G04021003FY RST CHIP 100K 1/16W 1%

R163 061G04021003FY RST CHIP 100K 1/16W 1%

R164 061G04021003FY RST CHIP 100K 1/16W 1%

R4046 061G04021004FT RST CHIPR 1M +-1% 1/16W TZAI YUAN

R4061 061G04021004FT RST CHIPR 1M +-1% 1/16W TZAI YUAN

R148 061G04021004FT RST CHIPR 1M +-1% 1/16W TZAI YUAN

R770 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA

R134 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO

R113 061G0402123 JY RST CHIPR 12KOHM £«-5£¥ 1/16W YAGEO

R108 061G0402123 JY RST CHIPR 12KOHM £«-5£¥ 1/16W YAGEO

R109 061G0402123 JY RST CHIPR 12KOHM £«-5£¥ 1/16W YAGEO

R114 061G0402123 JY RST CHIPR 12KOHM £«-5£¥ 1/16W YAGEO

R761 061G04021243FY RST CHIP 124K 1/16W 1%

R772 061G04021243FY RST CHIP 124K 1/16W 1%

R4133 061G0402152 JY RST CHIPR 1.5KOHM +-5% 1/16W YAGEO

R611 061G0402220 JY RST CHIPR 22 OHM +-5% 1/16W YAGEO

R4060 061G0402220 JY RST CHIPR 22 OHM +-5% 1/16W YAGEO

R4101 061G0402220 JY RST CHIPR 22 OHM +-5% 1/16W YAGEO

R131 061G0402220 JY RST CHIPR 22 OHM +-5% 1/16W YAGEO

R610 061G0402220 JY RST CHIPR 22 OHM +-5% 1/16W YAGEO

R145 061G0402220 JY RST CHIPR 22 OHM +-5% 1/16W YAGEO

R766 061G0402220 JY RST CHIPR 22 OHM +-5% 1/16W YAGEO

R763 061G04022202FT RST CHIP 22K 1/16W 1% TZAI YUAN

R735 061G04022202FT RST CHIP 22K 1/16W 1% TZAI YUAN

R774 061G04022212FF RST 0402 22.1K 1% 1/16W FENGHUA

R127 061G0402222 JY RST 0402 2.2K 5% 1/16W RC0402JR-072K2L

R126 061G0402222 JY RST 0402 2.2K 5% 1/16W RC0402JR-072K2L

R739 061G0402222 JY RST 0402 2.2K 5% 1/16W RC0402JR-072K2L

R725 061G0402222 JY RST 0402 2.2K 5% 1/16W RC0402JR-072K2L

R740 061G0402222 JY RST 0402 2.2K 5% 1/16W RC0402JR-072K2L

R4132 061G0402222 JY RST 0402 2.2K 5% 1/16W RC0402JR-072K2L

R4023 061G04022400FY RST CHIPR 0402 240 OHM +-1% 1/16W YAGEO

R620 061G04022400FY RST CHIPR 0402 240 OHM +-1% 1/16W YAGEO

R4024 061G04022400FY RST CHIPR 0402 240 OHM +-1% 1/16W YAGEO

R504 061G0402304 JT RST 0402 300K 5% 1/16W TZAI YUAN

R746 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R4006 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R4007 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R516 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R4021 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R700 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R4009 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R4013 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R4011 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R520 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R4018 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R4010 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R702 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R514 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R701 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO

R760 061G04023301FF RST CHIP 3K3 1/16W 1% FENGHUA

R731 061G04023302FF RST 0402 33K 1% 1/16W FENGHUA

R4034 061G0402332 JF RST CHIPR 3.3KOHM 5% 1/16W FENGHUA

R724 061G0402332 JY RST CHIPR 3.3KOHM 5% 1/16W YAGEO

R153 061G0402391 JT RST CHIP 390R 1/16W 5% TZAI YUAN

R154 061G0402391 JT RST CHIP 390R 1/16W 5% TZAI YUAN

R526 061G0402393 JY RST CHIP 39K 1/16W 5% YAGEO

R168 061G0402393 JY RST CHIP 39K 1/16W 5% YAGEO

R167 061G0402393 JY RST CHIP 39K 1/16W 5% YAGEO

R510 061G04024702FF RST CHIPR 0402 47K +-1% 1/16W FENGHUA

R509 061G04024702FF RST CHIPR 0402 47K +-1% 1/16W FENGHUA

R722 061G04024702FF RST CHIPR 0402 47K +-1% 1/16W FENGHUA

R4059 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R4068 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R749 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R4090 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R726 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R727 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R4017 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R4004 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R4016 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R4001 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R716 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R4073 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R4078 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R4002 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R4003 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R4005 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R4091 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L

R775 061G04025101FT RST CHIP 5.1K 1/16W 1% TZAI YUAN

R721 061G04026201FY RST CHIP 6.2K 1/16W 1%

R169 061G0402623 JY RST CHIP R 62K 1/16W +/-5% YAGEO

R170 061G0402623 JY RST CHIP R 62K 1/16W +/-5% YAGEO

R4022 061G0402680 JY RST CHIPR 68 OHM +-5% 1/16W YAGEO

R4012 061G0402680 JY RST CHIPR 68 OHM +-5% 1/16W YAGEO

R4008 061G0402680 JY RST CHIPR 68 OHM +-5% 1/16W YAGEO

R125 061G04027509FY RST CHIP 75R 1/16W 1%

R105 061G04027509FY RST CHIP 75R 1/16W 1%

R103 061G04027509FY RST CHIP 75R 1/16W 1%

R104 061G04027509FY RST CHIP 75R 1/16W 1%

R102 061G04027509FY RST CHIP 75R 1/16W 1%

R110 061G04027509FY RST CHIP 75R 1/16W 1%

R121 061G04027509FY RST CHIP 75R 1/16W 1%

R122 061G04027509FY RST CHIP 75R 1/16W 1%

R706 061G04029101FF RST CHIP 9K1 1/16W 1% FENGHUA

R4088 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO

R607 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO

R712 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO

R707 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO

R606 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO

R4218 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO

R723 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO

R635 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO

R4029 061G06031501FF RST CHIPR 1.5K OHM +-1% 1/10W FENGHUA

R619 061G06031502FY RST CHIP 15K 1/10W 1%

R713 061G0603154 JY RST CHIPR 150K +-5% 1/10W YAGEO

R4089 061G0603154 JY RST CHIPR 150K +-5% 1/10W YAGEO

R710 061G06031802FY RST CHIPR 18 KOHM +-1% 1/10W YAGEO

R523 061G0603201 JY RST CHIPR 200 OHM +-5% 1/10W YAGEO

R4030 061G06033301FY RST CHIP 3K3 1/10W 1%

R4031 061G06033301FY RST CHIP 3K3 1/10W 1%

R711 061G0603473 JY RST CHIPR 47KOHM 1/10W YAGEO

R4080 061G0603473 JY RST CHIPR 47KOHM 1/10W YAGEO

FB105 061G0805000 JY RST CHIPR MAX 0R05 OHM 1/8W YAGEO

R147 061G1206000 JY RST CHIPR MAX0R05 1/4W YAGEO

R615 061G1206100 JY RST CHIPR 10 OHM +-5% 1/4W YAGEO

R602 061G1206100 JY RST CHIPR 10 OHM +-5% 1/4W YAGEO

R601 061G1206100 JY RST CHIPR 10 OHM +-5% 1/4W YAGEO

R612 061G1206100 JY RST CHIPR 10 OHM +-5% 1/4W YAGEO

R604 061G1206100 JY RST CHIPR 10 OHM +-5% 1/4W YAGEO

R613 061G1206100 JY RST CHIPR 10 OHM +-5% 1/4W YAGEO

R614 061G1206100 JY RST CHIPR 10 OHM +-5% 1/4W YAGEO

R603 061G1206100 JY RST CHIPR 10 OHM +-5% 1/4W YAGEO

R600 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN

C4078 065G040210131J Y CAP CHIP 0402 100P 50V NP0 +/-5%

C133 065G040210232K F CAP 0402 1NF 10% 50V X7R

C4130 065G040210232K F CAP 0402 1NF 10% 50V X7R

C4131 065G040210232K F CAP 0402 1NF 10% 50V X7R

C128 065G040210232K F CAP 0402 1NF 10% 50V X7R

C4090 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB

C4074 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB

C702 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB

C131 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB

C719 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB

C609 065G040210332K F CAP 0402 10NF 10% 50V X7R

C624 065G040210332K F CAP 0402 10NF 10% 50V X7R

C615 065G040210332K F CAP 0402 10NF 10% 50V X7R

C630 065G040210332K F CAP 0402 10NF 10% 50V X7R

C763 065G040210332K F CAP 0402 10NF 10% 50V X7R

C127 065G040210332K F CAP 0402 10NF 10% 50V X7R

C721 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%

C783 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%

C762 065G040210412K Y CAP 0402 100NF 10% 16V X7R

C761 065G040210412K Y CAP 0402 100NF 10% 16V X7R

C129 065G040210412K Y CAP 0402 100NF 10% 16V X7R

C749 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C141 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C140 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4091 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4106 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4097 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4008 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4015 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C716 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4010 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C136 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4124 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4089 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C125 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4035 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4033 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4032 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C122 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C149 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4094 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4093 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C752 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4092 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4065 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C145 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4081 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4036 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4037 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C120 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4080 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C760 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4026 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4014 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4117 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C729 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C708 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C726 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4031 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4030 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C115 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C745 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4123 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4122 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4098 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4062 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4009 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C119 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C709 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C118 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4027 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4016 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4047 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4025 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C732 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4046 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C703 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C144 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C733 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4023 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C727 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C150 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C121 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4002 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4003 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C741 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C742 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4024 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4073 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4045 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C705 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4021 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4000 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4084 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4085 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4086 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4007 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4072 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C781 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4022 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4070 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4038 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C780 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4039 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C782 065G040210425K Y CAP 0402 100nF 10% 25V X5R

C4018 065G0402105A5K T CAP 0402 1uF 10% 10V X5R LMK105 BJ105KV

C4118 065G0402105A5K T CAP 0402 1uF 10% 10V X5R LMK105 BJ105KV

C4001 065G0402105A5K T CAP 0402 1uF 10% 10V X5R LMK105 BJ105KV

C4108 065G040218031J T CAP CHIP 0402 18PF 50V J NPO

C4107 065G040218031J T CAP CHIP 0402 18PF 50V J NPO

C788 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%

C747 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%

C768 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%

C151 065G040222232K F CAP 0402 2.2NF K 50V X7R

C139 065G040222232K F CAP 0402 2.2NF K 50V X7R

C4017 065G040222322K Y CAP 0402 22NF 10% 25V X7R

C4069 065G040233031J Y CAP CHIP 0402 33P 50V NP0 +/-5%

C734 065G040233031J Y CAP CHIP 0402 33P 50V NP0 +/-5%

C147 065G040233031J Y CAP CHIP 0402 33P 50V NP0 +/-5%

C148 065G040233031J Y CAP CHIP 0402 33P 50V NP0 +/-5%

C146 065G040247031J F CAP 0402 47PF 5% 50V NP0

C154 065G040247031J F CAP 0402 47PF 5% 50V NP0

C602 065G040247131J Y 0402 470pF J 50V NP0

C616 065G040247131J Y 0402 470pF J 50V NP0

C623 065G040247131J Y 0402 470pF J 50V NP0

C631 065G040247131J Y 0402 470pF J 50V NP0

C4042 065G040247312K Y CAP 0402 47NF 10% 16V X7R

C4066 065G040247312K Y CAP 0402 47NF 10% 16V X7R

C4064 065G040247312K Y CAP 0402 47NF 10% 16V X7R

C4063 065G040247312K Y CAP 0402 47NF 10% 16V X7R

C4050 065G040247312K Y CAP 0402 47NF 10% 16V X7R

C4058 065G040247312K Y CAP 0402 47NF 10% 16V X7R

C152 065G040247312K Y CAP 0402 47NF 10% 16V X7R

C4040 065G040247312K Y CAP 0402 47NF 10% 16V X7R

C500 065G040247312K Y CAP 0402 47NF 10% 16V X7R

C4048 065G040247312K Y CAP 0402 47NF 10% 16V X7R

C4061 065G040247312K Y CAP 0402 47NF 10% 16V X7R

C4060 065G040247312K Y CAP 0402 47NF 10% 16V X7R

C4059 065G040247312K Y CAP 0402 47NF 10% 16V X7R

C126 065G0402474A5K F CAP 0402 470NF 10% 10V X5R

C111 065G040256132K Y CAP 0402 560pF 50V X7R +/-10%

C110 065G040256132K Y CAP 0402 560pF 50V X7R +/-10%

C105 065G040256132K Y CAP 0402 560pF 50V X7R +/-10%

C106 065G040256132K Y CAP 0402 560pF 50V X7R +/-10%

C603 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C632 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C701 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C605 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C601 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C604 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C606 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C619 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C617 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C613 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C4113 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C622 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C621 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C718 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C503 065G060310432K Y CAP 0603 100NF 10% 50V X7R

C707 065G060310512K A CAP 0603 1UF 10% 16V X7R

C166 065G060310512K A CAP 0603 1UF 10% 16V X7R

C164 065G060310512K A CAP 0603 1UF 10% 16V X7R

C165 065G060310512K A CAP 0603 1UF 10% 16V X7R

C104 065G060310512K A CAP 0603 1UF 10% 16V X7R

C787 065G060310512K A CAP 0603 1UF 10% 16V X7R

C786 065G060310512K A CAP 0603 1UF 10% 16V X7R

C103 065G060310512K A CAP 0603 1UF 10% 16V X7R

C163 065G060310512K A CAP 0603 1UF 10% 16V X7R

C109 065G060310512K A CAP 0603 1UF 10% 16V X7R

C108 065G060310512K A CAP 0603 1UF 10% 16V X7R

C767 065G060310512K A CAP 0603 1UF 10% 16V X7R

C720 065G060310512K A CAP 0603 1UF 10% 16V X7R

C504 065G060310512K A CAP 0603 1UF 10% 16V X7R

C743 065G060310522K M CAP MLCC 0603 1uF K 25V X7R

C4071 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%

C4006 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%

C4120 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%

C4019 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%

C4005 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%

C4020 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%

C4112 065G060322422K Y CAP 0603 220N 25V X7R 10%

C730 065G060322422K Y CAP 0603 220N 25V X7R 10%

C4121 065G060322515K A 0603 2.2UF K 16V X5R

C4051 065G060322515K A 0603 2.2UF K 16V X5R

C4049 065G060322515K A 0603 2.2UF K 16V X5R

C4116 065G060322515K A 0603 2.2UF K 16V X5R

C4041 065G060322515K A 0603 2.2UF K 16V X5R

C4043 065G060322515K A 0603 2.2UF K 16V X5R

C634 065G060347412K Y CAP CHIP 0.47uF 16V +/-10% X7R

C628 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

C611 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

C744 065G080510615K T CHIP 10uF 16V X5R 0805

C117 065G080510615K T CHIP 10uF 16V X5R 0805

C502 065G080510615K T CHIP 10uF 16V X5R 0805

C735 065G080510615K T CHIP 10uF 16V X5R 0805

C162 065G080510615K T CHIP 10uF 16V X5R 0805

C153 065G080510615K T CHIP 10uF 16V X5R 0805

C161 065G080510615K T CHIP 10uF 16V X5R 0805

C160 065G080510615K T CHIP 10uF 16V X5R 0805

C748 065G080510615K T CHIP 10uF 16V X5R 0805

C746 065G080510615K T CHIP 10uF 16V X5R 0805

C750 065G080510615K T CHIP 10uF 16V X5R 0805

C4096 065G080510615K T CHIP 10uF 16V X5R 0805

C4114 065G080510615K T CHIP 10uF 16V X5R 0805

C612 065G080510615K T CHIP 10uF 16V X5R 0805

C123 065G080510615K T CHIP 10uF 16V X5R 0805

C736 065G080510615K T CHIP 10uF 16V X5R 0805

C501 065G080510615K T CHIP 10uF 16V X5R 0805

C116 065G080510615K T CHIP 10uF 16V X5R 0805

C625 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%

C629 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%

C614 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%

C610 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%

C167 065G080547515K M CAP 0805 4.7UF 10% 16V X5R

C168 065G080547515K M CAP 0805 4.7UF 10% 16V X5R

C764 065G120610622K M CAP 1206 10UF 10% 25V X7R

C765 065G120610622K M CAP 1206 10UF 10% 25V X7R

C785 065G120610622K M CAP 1206 10UF 10% 25V X7R

C784 065G120610622K M CAP 1206 10UF 10% 25V X7R

C706 065G120610622K M CAP 1206 10UF 10% 25V X7R

C731 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 hr 2

C633 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 hr 2

C717 067G311F4713LT EC SMD 470UF 20% 16V 8*10 VZH471M1CTR-0

HDCP-U404 070GHDCP500HDC HDCP CODE

FB703 071G 56G301 MA CHIP BEAD 0805 300OHM 4A

FB601 071G 56G301 MA CHIP BEAD 0805 300OHM 4A

FB705 071G 56G301 MA CHIP BEAD 0805 300OHM 4A

FB706 071G 56G301 MA CHIP BEAD 0805 300OHM 4A

FB106 071G 56G301 MA CHIP BEAD 0805 300OHM 4A

FB700 071G 56G301 MA CHIP BEAD 0805 300OHM 4A

FB712 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L

FB711 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L

FB713 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L

FB714 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L

FB600 071G 57G121 TA CHIP BEAD 1206 120R 25% HCB3216KF-121T30

FB606 071G 57G121 TA CHIP BEAD 1206 120R 25% HCB3216KF-121T30

FB604 071G 57G121 TA CHIP BEAD 1206 120R 25% HCB3216KF-121T30

FB603 071G 57G121 TA CHIP BEAD 1206 120R 25% HCB3216KF-121T30

FB408 071G 59A121 TA CHIP BEAD 120R/3000mA HCB1608KF-121T30

L105 073G 6322810M SMD CHOKE 0.22UH 10% 0.05A 2.1R MGFI160

L106 073G 6322810M SMD CHOKE 0.22UH 10% 0.05A 2.1R MGFI160

L706 073G253S 67 M SMD CHOKE 3.3UH 20% 0.028R 6.5A

L705 073G253S 67 M SMD CHOKE 3.3UH 20% 0.028R 6.5A

L701 073G253S 68 H SMD CHOKE 2.2UH 30% 2.04A 0.031R SPI530L

CN500 088G 34019K AV HDMI HEADER R/A 19P BLACK H=8.4

D101 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23

D601 093G 6432P LL4148

ZD409 093G 39S911 T ZENER BZX84-C5V6 5.6V 0.25W SOT-23

ZD700 093G 39S923 T ZENER BZX84B6V8 6.8 0.5 SOT-23

D702 093G 60S 37 T SCHOTTKY SM260A 2A 40V DO-214AC

ZD112 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD113 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD115 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD114 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD108 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD107 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD109 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD100 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD106 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD105 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD101 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD102 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD104 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD103 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD119 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD110 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD111 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD120 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD123 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

ZD124 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ

U106 356G0566024600 Silicon Tuner MxL661-AG-R

U400 356G0568590601 SCALER MSD8561VXM-W4 HSBGA-590

U600 356G061613300A AUDIO AD82588B-LG48NAY 2x15W stereo E-LQ

U404 356G333304A600 sAND FLASH THGBMBG5D1KBAIT 4G BGA 153

U704 356GD563006183 DC/DC SY8009BABC 2A 3.3V SOT23-6

U701 356GD563008140 DC/DC TPS54328DDAR 3A 0.76~7V DDA

U705 356GD563008141 DC/DC TPS54528DDAR 5A ADJ DDA

U706 356GD563008141 DC/DC TPS54528DDAR 5A ADJ DDA

U703 356GD563008609 DC/DC MSH6000A 5A ADJ ESOP-8

Q501 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V

R500 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R513 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R512 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R138 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R139 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R140 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R505 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R501 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R517 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R503 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R515 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R143 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R142 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R141 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R136 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

R137 361G04025108FT RST 0402 5.1 ohm 1% 1/16W SMD04025R1FT

C4083 365G040222502K000M CAP 0402 2.2uF 20% 6.3V X7S GRM155C70J2

C4011 365G040222502K000M CAP 0402 2.2uF 20% 6.3V X7S GRM155C70J2

C4034 365G040222502K000M CAP 0402 2.2uF 20% 6.3V X7S GRM155C70J2

C4150 365G040222502K000M CAP 0402 2.2uF 20% 6.3V X7S GRM155C70J2

C4044 365G040222502K000M CAP 0402 2.2uF 20% 6.3V X7S GRM155C70J2

C704 365G040222502K000M CAP 0402 2.2uF 20% 6.3V X7S GRM155C70J2

C728 365G040222502K000M CAP 0402 2.2uF 20% 6.3V X7S GRM155C70J2

C4082 365G040222502K000M CAP 0402 2.2uF 20% 6.3V X7S GRM155C70J2

C738 365G080522606M000M CAP 0805 22uF 20% 6.3V X6S GRM21BC80J22

C724 365G080522606M000M CAP 0805 22uF 20% 6.3V X6S GRM21BC80J22

C620 365G080522606M000M CAP 0805 22uF 20% 6.3V X6S GRM21BC80J22

C723 365G080522606M000M CAP 0805 22uF 20% 6.3V X6S GRM21BC80J22

C739 365G080522606M000M CAP 0805 22uF 20% 6.3V X6S GRM21BC80J22

C769 365G1206226A2K000M CAP 1206 22UF 10% 10V X7R GRM31CR71A226

C771 365G1206226A2K000M CAP 1206 22UF 10% 10V X7R GRM31CR71A226

C770 365G1206226A2K000M CAP 1206 22UF 10% 10V X7R GRM31CR71A226

C790 365G1206226A2K000M CAP 1206 22UF 10% 10V X7R GRM31CR71A226

C789 365G1206226A2K000M CAP 1206 22UF 10% 10V X7R GRM31CR71A226

C791 365G1206226A2K000M CAP 1206 22UF 10% 10V X7R GRM31CR71A226

C600 365G121010632K000T CAP 1210 10UF 10% 50V X7R UMK325AB7106K

MAC-U404 370G0MAC630EBY CD 微信版CNTV-MSD8561VXM

HDCP2-U404 370GHDCP601AOC CD HDCP2.0 code for AOC

FB103 371G042P121M02 CHIP BEAD 0402 120R 25% MGLB1005M121T1R3

FB404 371G042P121M02 CHIP BEAD 0402 120R 25% MGLB1005M121T1R3

FB101 371G042P121M02 CHIP BEAD 0402 120R 25% MGLB1005M121T1R3

FB407 371G042P121M02 CHIP BEAD 0402 120R 25% MGLB1005M121T1R3

FB406 371G042P121M02 CHIP BEAD 0402 120R 25% MGLB1005M121T1R3

FB400 371G042P121M02 CHIP BEAD 0402 120R 25% MGLB1005M121T1R3

FB402 371G042P121M02 CHIP BEAD 0402 120R 25% MGLB1005M121T1R3

FB405 371G042P121M02 CHIP BEAD 0402 120R 25% MGLB1005M121T1R3

FB403 371G042P121M02 CHIP BEAD 0402 120R 25% MGLB1005M121T1R3

FB401 371G042P121M02 CHIP BEAD 0402 120R 25% MGLB1005M121T1R3

FB409 371G042P121M02 CHIP BEAD 0402 120R 25% MGLB1005M121T1R3

FB104 371G042U102C00 CHIP BEAD 0402 1000 25% FCM1005KF-102T0

L702 373G253S140Y01 SMD CHOKE 2.2uH 20% 1.48A 0.058R NRS301

L603 373G253S147Y00 SMD CHOKE 22uH 20% 1.5A 0.115R NR6045T22

L602 373G253S147Y00 SMD CHOKE 22uH 20% 1.5A 0.115R NR6045T22

L601 373G253S147Y00 SMD CHOKE 22uH 20% 1.5A 0.115R NR6045T22

L600 373G253S147Y00 SMD CHOKE 22uH 20% 1.5A 0.115R NR6045T22

L101 373G253S239D00 SMD CHOKE 75R 25% 280mA 75R BW21S7511B01

L700 373G253S366M00 SMD CHOKE 4.7UH 20% 2.2A 0.057 MPIT5020

X100 393G022S60100J CRYSTAL NXH16.000AE18F-KAB8-PA 16MHz 18

X400 393G022SA8200J CRYSTAL NXK24.000AE12F-KAB8 24MHz 12pF

D500 393G060S03000T00HF SCHOTTKY BAT54C_R1_00001 0.2A 30V SOT-2

D400 393G060S03000T00HF SCHOTTKY BAT54C_R1_00001 0.2A 30V SOT-2

D600 393G060S04300T00HF SCHOTTKY SX36 HF 3A 60V SMA

E715 715G7204M0C000004Y MAIN PCB FR4 DS 133.5*207*1.6mm

SMTIRPFFAA9 IR BOARD FOR SMT

R202 061G0603101 JT RST CHIP 100R 1/10W 5% TZAI YUAN

R301 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN

R201 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN

R302 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN

CN201 033G8032 5F S HR CONNECTOR

C304 065G0402105A5K M CAP 0402 1UF 10% 10V X5R

C305 065G0402105A5K M CAP 0402 1UF 10% 10V X5R

Q301 057G 477904 T TRA BC847BW 100mA/45V SOT-323

LED301 081G 63R 1 EL CHIP LED RED 19-21B/R6C-BL1M2VY/3T

LED301 081G 63R 1 GP CHIP LED RED GPTS06033RC3-PB

U201 356GS927075 IR RECEIVER TSOP75336WTT 36 KHz

E715 715G7055R01000004M IR PCB FR4 DS 30*8.5*1.6mm

E715 715G7055R01000004Y IR PCB FR4 DS 30*8.5*1.6mm

SMTKEPFEAA9 KEY BOARD FOR SMT

R01 061G06031201FF RST CHIPR 1.2KOHM +-1% 1/10W

R01 061G06031201FT RST CHIP 1K2 1/10W 1%

R01 061G06031201FY RST CHIPR 1.2KOHM +-1% 1/10W

R05 061G06031502FF RST CHIPR 15KOHM +-1% 1/10W FENGHUA

R05 061G06031502FT RST CHIP 15K 1/10W 1%

R05 061G06031502FY RST CHIP 15K 1/10W 1%

R04 061G06032201FT RST CHIP 2K2 1/10W 1%

R04 061G06032201FY RST CHIP 2K2 1/10W 1%

R02 061G0603470 JF RST CHIPR 47OHM +-5% 1/10W FENGHUA

R02 061G0603470 JT RST CHIP 47R 1/10W 5% TZAI YUAN

R03 061G06036801FF RST CHIPR 6.8KOHM +-1% 1/10W FENGHUA

R03 061G06036801FT RST CHIP 6K8 1/10W 1%

R03 061G06036801FY RST CHIP 6K8 1/10W 1%

C06 065G060310432K A CAP 0603 100NF 10% 50V X7R

C06 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R

C06 065G060310432K Y CAP 0603 100NF 10% 50V X7R

CN01 311GW125D02ADX WAFER 1.25mm 2P R/A S1315-02RVB-S03-K

SW01 377G060902B0CJ CHIP TACT SW 6P 6mm 160g SMD

SW01 377G060902C0CJ CHIP TACT SW 6P 6mm 160g SMD

SW01 377G060902C0HJ CHIP TACT SW 6P 6mm 160g SMD

E715 715G7088K01000004K KEY PCB FR4 DS 22*29.5*1.6mm

705TXD57224 Q8101

0M1G1730 8120 SCREW

Q8101 357G0600100020 MOSFET AOTF298L 33A 100V TO-220F

HS8101 Q90T0236007A0000SY HEAT SINK

705TXD93200 D8101

D8101 093G 60500 FMEN210A TO-220 SANKEN

0M1G1730 8120 SCREW

HS8102 Q90T0236007A0000SY HEAT SINK

LNEW661XXA6SMT CONVERTER BOARD FOR SMT

R8117 061G08051003FY RST CHIP 100K 1/8W 1%

LNEW661XXA6AI CONVERTER BOARD FOR AI

R8149 061G0805203 JT RST CHIPR 20K +-5% 1/8W TZAI YUAN

R8119 061G08051003FY RST CHIP 100K 1/8W 1%

C8104 065G080522432K F CAP 0805 220NF 10% 50V X7R

R8109 061G08051003FY RST CHIP 100K 1/8W 1%

R8105 061G12064700FT RST 1206 470R 1% 1/4W TZAI YUAN

C8115 065G080510532K T CAP 0805 1UF 10% 50V X7R

ZD8101 393G039S95300T00HF HF BZT52-B9V1_R1_00001 9.1V 0.41W

R8169 061G12061508FT RST 1206 1.5R 1% 1/4W

R8132 061G08056202FY RST 0805 62K 1% 1/8W -

R8144 361G12061108FT RST 1206 1.1R 1% 1/4W SMD12061R1F

R8146 361G12061108FT RST 1206 1.1R 1% 1/4W SMD12061R1F

C8132 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

R8147 061G12061508FT RST 1206 1.5R 1% 1/4W

R8168 061G12061508FT RST 1206 1.5R 1% 1/4W

R8145 061G12061508FT RST 1206 1.5R 1% 1/4W

C8112 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

R8139 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN

C8134 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

R8170 061G12061508FT RST 1206 1.5R 1% 1/4W

C8133 065G080522522K T CAP 0805 2.2uF 10% 25V X7R

R8106 061G12061002FT RST CHIPR 10KOHM +-1% 1/4W 1206

R8110 061G08052203FT RST CHIPR 220KOHM +-1% 1/8W

R8137 061G08051003FY RST CHIP 100K 1/8W 1%

R8112 061G08051103FF RST CHIPR 110KOHM +-1% 1/8W FENGHUA

Q8102 057G 417907 T TRA PMBT3906 PNP -200mA/-40V SOT-23

C8110 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R

R8103 061G08051002FT RST CHIP 10K 1/8W 1%

R8107 061G0805302 JY RST CHIPR 3K +-5% 1/8W YAGEO

C8114 065G080522232K A CAP 0805 2.2NF 10% 50V X7R

R8151 061G08051003FY RST CHIP 100K 1/8W 1%

R8134 061G0805103 JT RST 0805 10K 5% 1/8W

R8131 061G08053302FT RST CHIP 33K 1/8W 1%

R8160 361G12061208FY RST 1206 1.2R 1% 1/4W -

R8120 061G0805103 JT RST 0805 10K 5% 1/8W

C8145 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10%

Q8103 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V

R8141 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA

C8146 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10%

R8153 061G08052203FT RST CHIPR 220KOHM +-1% 1/8W

R8152 061G08050004JT RST CHIPR 0805 0 OHM 4A

R8138 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN

R8140 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN

R8116 061G08052203FT RST CHIPR 220KOHM +-1% 1/8W

C8103 065G080522432K F CAP 0805 220NF 10% 50V X7R

R8150 061G08050004JT RST CHIPR 0805 0 OHM 4A

C8143 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%

R8148 061G0805000 JY RST CHIPR MAX 0R05 OHM 1/8W YAGEO

C8131 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

C8109 065G080510522K M AP 0805 1UF 10% 25V X7R

R8115 061G0805205 JT RST CHIPR 2M +-5% 1/8W TZAI YUAN

D8102 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL

R8113 061G08051052FF RST CHIPR 10.5K OHM +- 1% 1/8W FENGHUA

R8136 061G0805304 JY RST CHIPR 300K +-5% 1/8W YAGEO

R8111 061G08051003FT RST CHIP 100K 1/8W 1%

R8108 061G08053303FT RST CHIP 330K 1% 1/8W

IC8101 356G0700024600 LED DRIVER LD7890GS SOP-24

R8101 061G0805229 JT RST CHIPR 2R2 +-5% 1/8W TZAI YUAN

R8155 061G08052003FT RST CHIP 200K 1/8W 1%

C8111 065G080547131J M CAP 0805 470PF 5% 50V NP0

Q8143 057G 763139 MOSFET AOD478 11A 100V TO-252

R8102 061G0805330 JT RST CHIP 33R 1/8W 5% TZAI YUAN

R8133 061G08051002FT RST CHIP 10K 1/8W 1%

R8135 061G08051009FT RST CHIP R 10ohm +/-1% 1/8W

R8112 061G08051103FT RST CHIP R 110K 1/8W +/-1%

Q8102 057G 417517 Tra LMBT3906LT1G -200mA/-40V SOT-23 LRC

R8103 061G08051002FF RST CHIPR 10KOHM +-1% 1/8W FENGHUA

R8107 061G0805302 JT RST CHIP 3K 1/8W 5% TZAI YUAN

R8151 061G08051003FT RST CHIP 100K 1/8W 1%

R8134 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA

R8131 061G08053302FF RST CHIPR 33KOHM +-1% 1/8W FENGHUA

R8160 361G12061208FT RST 1206 1.2R 1% 1/4W -

R8141 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN

R8138 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA

R8140 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA

R8117 061G08051003FT RST CHIP 100K 1/8W 1%

R8149 061G0805203 JF RST CHIPR 20KOHM +-5% 1/8W FENGHUA

R8109 061G08051003FT RST CHIP 100K 1/8W 1%

R8105 061G12064700FF RST 1206 470R 1% 1/4W FENGHUA

R8115 061G0805205 JF RST CHIPR 2M +-5% 1/8W FENGHUA

R8113 061G08051052FT RST CHIP 10.5K OHM 1/8W 1% TZAI YUAN

R8111 061G08051003FF RST CHIPR 100KOHM +-1% 1/8W FENGHUA

R8108 061G08053303FF RST CHIP 330K 1/8W 1%

R8101 061G0805229 JF RST CHIPR 2R2 +-5% 1/8W FENGHUA

R8155 061G08052003FF RST CHIPR 200KOHM +-1% 1/8W FENGHUA

R8102 061G0805330 JF RST CHIPR 33 OHM +-5% 1/8W FENGHUA

R8133 061G08051002FF RST CHIPR 10KOHM +-1% 1/8W FENGHUA

R8135 061G08051009FF RST CHIPR 10 OHM+-1% 1/8W FENGHUA

R8148 061G0805000 JT RST 0805 0.05R MAX 1/8W

R8106 061G12061002FF RST CHIPR 10KOHM +-1% 1/4W FENGHUA

R8139 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA

R8146 361G12061108FY RST 1206 1.1R 1% 1/4W RC1206FR-071R1L

R8144 361G12061108FY RST 1206 1.1R 1% 1/4W RC1206FR-071R1L

C8115 065G080510532K M CAP 0805 1UF 10% 50V X7R

ADE1220XB8AI ADAPTER BOARD FOR AI

C9319 067G 5151017KT EC 100UF 20% 50V 10*9 EJ

BD9902 006G 31 4 1.7MM RIVET

T9301 006G 31 4 1.7MM RIVET

T9101 006G 31500 EYELET

CN9901 006G 31500 EYELET

NR9901 006G 31502 EYELET

L9902 006G 31502 EYELET

NR9902 006G 31502 EYELET

L9901 006G 31502 EYELET

IC9103 056G 158 10 T DC/DC AS431AZTR-E1 150MA 40V TO-92

C9813 065G 1K101 2T6921 CAP CER 100pF 1KV K Y5P

C9110 065G 1K101 2T6921 CAP CER 100pF 1KV K Y5P

C9817 065G 1K10193T CAP CER 100PF 10% 1KV R

C9303 065G 1K22293S CAP CER 2.2NF 10% 1KV R TAPING

C9904 065G306K10123R CAP Y1 100PF 10% 250V Y5P

C9908 065G306K22123R CAP Y1 220PF 10% 250V Y5P

C9902 065G306K33123R CAP Y1 330PF 10% 250V Y5P

C9907 065G306K33123R CAP Y1 330PF 10% 250V Y5P

C9325 065G306M10233R CAP Y1 1NF 20% 250V Y5U

C9122 067G 3151007KB A EC 10UF 20% 50V 6.3*7 3000 hr

C9114 067G 5153316KT EC 330UF 20% 35V 10*12 5000 hr

C9304 067G 5154714KT EC 470UF 20% 25V 10*12 5000 hr 1.33A -

C9317 067G 5154714KT EC 470UF 20% 25V 10*12 5000 hr 1.33A -

C9805 067G315M2207KB EC 22UF 20% 50V 6.3*7 3000 hr

C9124 067G315M2207KB EC 22UF 20% 50V 6.3*7 3000 hr

FB9301 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A

FB9302 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A

FB9802 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A

FB9803 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A

FB9904 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A

D9102 093G 52908 RECTIFIER UF4007 A0 1 1000 DO-41

D9303 093G 60953 SCHOTTKY FR107G-A0 1A 1000V DO-41

ZD9102 093G 39G 7 ZENER GDZJ15B 15 0.5 DO-35

D9301 093G1080 252T RECTIFIER SARS01-V1 1.2A 800V DO-41

J909 095G 90 23 JUMP WIRE - -

J918 095G 90 23 JUMP WIRE - -

J914 095G 90 23 JUMP WIRE - -

J920 095G 90 23 JUMP WIRE - -

J913 095G 90 23 JUMP WIRE - -

J912 095G 90 23 JUMP WIRE - -

J910 095G 90 23 JUMP WIRE - -

J906 095G 90 23 JUMP WIRE - -

FB9102 095G 90 23 JUMP WIRE - -

J916 095G 90 23 JUMP WIRE - -

J919 095G 90 23 JUMP WIRE - -

J923 095G 90 23 JUMP WIRE - -

J915 095G 90 23 JUMP WIRE - -

J904 095G 90 23 JUMP WIRE - -

J902 095G 90 23 JUMP WIRE - -

J907 095G 90 23 JUMP WIRE - -

J921 095G 90 23 JUMP WIRE - -

J917 095G 90 23 JUMP WIRE - -

J903 095G 90 23 JUMP WIRE - -

J911 095G 90 23 JUMP WIRE - -

J905 095G 90 23 JUMP WIRE - -

R9301 361G01SJ10852T00TZ RST WD 0.1R 5% 1W NKNP1WS0R1JT52E8

R9306 361G152M22052T00TZ RST MOF 22R 5% 2W MOF2WS22RJT52

R9302 361G152M82352T00TZ RST MOF 82K 5% 2W MOF2WS82KJT52

R9321 361G2SWJ36852T00TZ RST NWR 0R36 5% 2W NKNP2WS0R36JT52

RV9902 362G0010501MIT SPARK GAP 500V -20/+30%

RV9903 362G0010501MIT SPARK GAP 500V -20/+30%

C9140 365G001D5096WT CAP CER 5PF 0.5pF 1KV SL CC81-1KV-06d-S

E715 715G6607P02001002M PWR PCB FR2 CTI>600 SS 195.5*271*1.6MM

LNEW661XXA6AI CONVERTER BOARD FOR AI

J8108 095G 90 23 JUMP WIRE - -

J8107 095G 90 23 JUMP WIRE - -

J8106 095G 90 23 JUMP WIRE - -

J8105 095G 90 23 JUMP WIRE - -

J8110 095G 90 23 JUMP WIRE - -

J8103 095G 90 23 JUMP WIRE - -

J8111 095G 90 23 JUMP WIRE - -

J8102 095G 90 23 JUMP WIRE - -

R8104 361G152M10852T00TZ RST MOF 0.1R 5% 2W MOF2W0R1JT52

E715 715G6432P01000002H PWR PCB FR1 CTI>600 SS 150*150mm

J8101 095G 90 23 JUMP WIRE - -

J8104 095G 90 23 JUMP WIRE - ­R8118 361G152M10852T00TZ RST MOF 0.1R 5% 2W MOF2W0R1JT52
R8104 061G152M10852T SY RST MOF 0R1 5% 2W
R8118 061G152M10852T SY RST MOF 0R1 5% 2W

5

4

3

2

1

Platform: Mstar MSD8561VXM 207mm X 132.5mm(2 layers)

TPV

INDEX

D D

01.
COVER

02. BLOCK
DIAGRAM

03. POWER
DIAGRAM

04. SYSTEM
POWER

05.
MSD8561VXM

06.
LVDS

07. VIDEO
IN/OUT

08.

C C

VGA

09. USB &
ETHERNET

10.
HDMI

11.
TUNER

12. AUDIO
AMPILIFER

13. NAND
FLASH

SCHEMATIC NAME

Model No: 2K15 OTS - MSD8561VXM New

SHEET

1

2

3

4

5

6

7

8

9

10

11

12

13

REVISION HISTORY

Date

Author

2014/06/24

讲岸

Ver

A

Reviser reason

FN

B B

A A

T P V ( Top Victory Electronics Co . , Ltd. )

T P V ( Top Victory Electronics Co . , Ltd. )

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

Key Component

Key Component

Key Component

5

4

3

Date

Date

Date

01. COVER

01. COVER

01. COVER

2

OEM MODEL

OEM MODEL

OEM MODEL

TPV MODEL

TPV MODEL

TPV MODEL

PCB NAME

PCB NAME

PCB NAME

Sheet

Sheet

Sheet

of

1 13Wednesday, October 08, 2014

of

1 13Wednesday, October 08, 2014

of

1 13Wednesday, October 08, 2014

Size

B

Size

B

Size

B

Rev

A

Rev

A

Rev

A

称爹

<称爹>

称爹

<称爹>

称爹

1

<称爹>

5

4

3

2

1

Connetor

CN700パ14pin传12pin

R700 33 OHM 1/16WR700 33 OHM 1/16W

PS_ON

R702 33 OHM 1/16WR702 33 OHM 1/16W

D D

12V Only Power Module:

+5V_Standy => +5V_Normal

R716

R716

4.7K1/16W

4.7K1/16W

PS_ON

C C

B B

R718

R718
NC/10K

NC/10K

PWR-ON/OFF5,9

B

C700

C700

NC/100N 50V

NC/100N 50V

C

E

夹非て

CN700

CN700
CONN

CONN

11

9
7
5
3
1

R708

R708
NC/1.2K 1/4W

NC/1.2K 1/4W

+5V_Standby

R711

R711
47K

47K

0603

R713 150KR713 150K

0603

Q701

Q701
MMBT3904

MMBT3904

+3.3V_Standby

R725

R725

2.2K1/16W

2.2K1/16W

R727 4.7K1/16WR727 4.7K1/16W

High : Power On
Low: Power Off

connector.

R726

R726

4.7K1/16W

4.7K1/16W

C732

C732

100NF 25V

100NF 25V

C719

C719
1N 50V

1N 50V

+5V_Normal

+5V_Standby

R732

R732

NC/10K 1%

NC/10K 1%

C701

C701
100N 50V

100N 50V

R723

R723
1K 1/10W

1K 1/10W

0603

Q702

Q702
MMBT3904

MMBT3904

BL_ONDIM

+

+

+

+

C717

C717
100UF 25V

100UF 25V

C731

C731

100UF 16V

100UF 16V

PS_ON

C702

C702
1N 50V

1N 50V

3D_EN 5,6

+24_Audio

+12V_Normal

+3.3V_Normal

C742

C742

100NF 25V

100NF 25V

R750

R750

10K 1%

10K 1%

R751

R751
NC/100K 1%

NC/100K 1%

EN_U703

R701 33 OHM 1/ 16WR701 33 OHM 1/16W

12

R703 NC/ 33 OHM 1/16WR703 NC/ 33 OHM 1/16W

10
8
6

+24_Audio

4
2

R709

R709

C718

C718

NC/1.2K 1/4W

NC/1.2K 1/4W C724

100N 50V

100N 50V

Q700

Q700

1

8

S

D

2

7

S

D

3

6

S

4

G

AO4449 -7A/-30V

AO4449 -7A/-30V

+3.3V_Standby

R724

R724

3.3K 1/16W

3.3K 1/16W

Q703

Q703
MMBT3904

MMBT3904

D

5

D

C730

C730
220N 25V

220N 25V

0603

R712

R712
0R05 OHM

0R05 OHM

0603

+12V_Normal

FB703

FB703
300R 4A

300R 4A

1 2

+12V_Normal

+3.3V_Normal

Vout=0.765*( 9.1K+18K)/18K =>1.15V

R704

R704
10K 1%

10K 1%

EN_U701

R705 NC/100K1/16WR705 NC/100K1/16W

C709 100NF 25VC709 100N F 25V

VDDC_VSENSE

C736

C736

C735

10uF 16V

10uF 16V

10uF 16V

10uF 16V

筿綼

DCDC,

庇稰絬,环瞒耑方

FB712

FB712

1 2

120R 6A

120R 6A

R771

R771

100K1/16W

100K1/16W

R770

R770

C786

C786

100K1/16W

100K1/16W

1UF 10% 16V

1UF 10% 16V

R774

R774

22.1K 1%

22.1K 1%

C715 NC/ 22P 50VC715 N C/22P 50V

R706

R706

9.1K 1%

9.1K 1%

R1

R714 NC/10K 1%R714 NC/ 10K 1%

C743

C743

1uF 25V

1uF 25V

M_SDA5,6,12
M_SCL5,6,12

+12V_Normal

FB700

FB700
300R 4A

300R 4A

1 2

EN_U701

R707

R707
0R05 OHM

0R05 OHM

R710 18 KOHM +-1% 1/10WR710 18 KOHM +-1% 1/10W

R2

U703

U703

8

PVDD

EN_U703

1

EN

3

5V

4

SDA

5

SCL

MSH6000A

MSH6000A

R720

R720

R719

R719

100R 1/16W 1%

100R 1/16W 1%

100R 1/16W 1%

100R 1/16W 1%

Addr 0xC0

Vout=1.1V*(1+R1/R2)

!!!

惠ㄏノ5A

+12V_Normal => +5V_Standby

Vout=0.765x (1+125.1K/22.1K) = 5.09V

ZD700

ZD700

C785

C785

10UF 25V

10UF 25V

NC/BZX84B6V8

NC/BZX84B6V8

1 3

R775

R775

NC/5K6 1/16W 5%

NC/5K6 1/16W 5%

1
2
3

C787

C787

C783

C783

1UF 10% 16V

1UF 10% 16V

10N 50V

10N 50V

R772 124K 1%R772 124K 1%

R773

R773

1K 1/16W 1%

1K 1/16W 1%

C788 22P 50VC788 22P 50V

500 mA.

1

EN

2

VFB

3

VREG 5

C721 10N 50VC721 10N 50V

C720 1UF 10% 16VC720 1UF 10% 16V

SS4GND

BST

VFB

Powe rPA D

C782

C782
100NF 25V

100NF 25V

U706

U706

TPS54528DDAR

TPS54528DDAR

EN
VFB
VREG 5
SS4GND

U701

U701

TPS54328DDAR

TPS54328DDAR

4000 mA

LX

E-Pa d

VIN

VBS T

SW

0.5A(MAX)

C707 1UF 10% 16VC707 1UF 10% 16V

C708 100NF 25VC708 100N F 25V

C706 10UF 25VC706 10UF 25V

C716

C716

9

E-PA D

100NF 25V

100NF 25V

8

VIN

7

VBS T

6

SW

5

2.04A ( 1.14A max)



L701 2.2uHL701 2.2uH

6

C733

C733

100NF 25V

100NF 25V

7

R1

FB2

C734

C734

2

33P 50V

33P 50V

9

R2

DC/DC

C784

C784

10UF 25V

10UF 25V

9

C781

C781

8

100NF 25V

100NF 25V

7
6
5

3A( 2.2A max)



L700

L700

4.7uH

4.7uH

6.5A ( 4.7A max)

R715

R715
NC/ 0R05

NC/ 0R05

R721

R721

6.2K 1/16W 1%

6.2K 1/16W 1%

R722

R722
47K +-1% 1/16W

47K +-1% 1/16W

L706

L706

3.3UH

3.3UH

C723

C723

R717

R717
0R05 OHM

0R05 OHMC735

﹍筿溃玂靡



C725

C725

C724

NC/22uF

NC/22uF

22uF 6.3V

22uF 6.3V

22uF 6.3V

22uF 6.3V

綼

DC-DC

VDDC_CPU_VSENSE

IC pin 1.24V

C790

C790

22UF 10V

22UF 10V

VDDC

VDDC_VSENSE

C710

C710

C726

C726

NC/22uF

NC/22uF

100NF 25V

100NF 25V

VDDC_CPU_VSENSE

VDDC_CPU

C741

C741

C711

C711

C738

C738

C739

C739

C740

C740

100NF 25V

100NF 25V

NC/22uF

NC/22uF

22uF 6.3V

22uF 6.3V

22uF 6.3V

22uF 6.3V

NC/22uF

NC/22uF

綼

DC-DC



FB713

FB713

+5V_Standby

120R 6A

120R 6A

1 2

C789

C789

C791

C791

22UF 10V

22UF 10V

22UF 10V

22UF 10V

C780

C780
100NF 25V

100NF 25V

LDO

+5V_Standy => +3.3V_Standby

+5V_Standby

+5V_Normal => +3.3V_Normal

+5V_Normal

R752 0 OHM +-5% 1/8WR752 0 OHM +-5% 1/8W

1 2

D702 NC/SM260AD702 NC/SM260A

PWR-ON/OFF5,9

USB_PW_EN5,9

R762-NC ; R766
09/09 э



BOM change

3

C705

C705

100NF 25V

100NF 25V

U702

U702
AP1117E33L-13-77

AP1117E33L-13-77

3

C729

C729

100NF 25V

100NF 25V

R762 NC/22 OHM 1/16WR762 NC/22 OHM 1/16W

R766 22 OHM 1/16WR766 22 OHM 1/16W

ン

U700

U700
AP1117E33L-13-77

AP1117E33L-13-77

1

VOUT2VIN

ADJ(GND)

1

C766

C766

1UF 10% 16V

1UF 10% 16V

+3.3V_Standby

500 mA

C703 100NF 25VC703 100N F 25V

C704 2.2uF 6.3VC704 2.2uF 6.3V

VOUT2VIN

ADJ(GND)

4

4

+3.3V_Normal

400 mA

C727 100NF 25VC727 100NF 25V

C728 2.2uF 6.3VC728 2. 2uF 6.3V

4

4

+12V_Normal

1 2

R764

R764
NC/100K1/16W

NC/100K1/16W

R763

R763

22K 1%

22K 1%

FB711

FB711

120R 6A

120R 6A

+12V_SW => +5VUSB

Vout=0.765x (1+125.1K/22.1K) = 5.09V

VIN_U707

C762

C762

C764

C764

100NF 25V

100NF 25V

10UF 25V

10UF 25V

R765

R765

NC/100K1/16W

NC/100K1/16W

U705

U705

TPS54528DDAR

TPS54528DDAR

E-Pa d

1

EN

VIN

2

VFB

VBS T

3

VREG 5

SW

SS4GND

C767

C767

C763

C763

1UF 10% 16V

1UF 10% 16V

10NF 50V

10NF 50V

R761 124K 1%R761 124K 1%

R760

R760

1K 1/16W 1%

1K 1/16W 1%

C768 22P 50VC768 22P 50V

C765

C765

10UF 25V

10UF 25V

9
8
7
6
5

C761

C761

6.5A ( 4.7A max)

100NF 25V

100NF 25V

L705

L705

3.3UH

3.3UH

FB714

FB714

1 2

120R 6A

120R 6A



C769

C769

C770

C770

22UF 10V

22UF 10V

C771

C771

22UF 10V

22UF 10V

22UF 10V

22UF 10V

埃

FB710; 穝糤D701

09/09 э



BOM change; Layout change

D701

D701

1 2

NC/SX36

NC/SX36

C760

C760
100NF 25V

100NF 25V

+5V_USB

ぶ惠ㄏ ノ

C749

C749
100NF 25V

100NF 25V

BL_ON

C752

C752
100NF 25V

100NF 25V

+3.3V_Normal

FB706

FB706
300R 4A

300R 4A

1 2

C750

C750
10uF 16V

10uF 16V

R740

R740

2.2K1/16W

2.2K1/16W

Q704NCQ704
NC

3

500mA DC/DC!!

+1.5V_DDR

+3.3V_Standby

R741

R741
NC/4.7K1/16W

NC/4.7K1/16W

R744

R744
0R05 OHM

0R05 OHM

R747NCR747

NC

R777

R777
NC/10K 1%

NC/10K 1%

R748

R748
0R05 OHM

0R05 OHM

VBL_CTRL 5

T P V ( Top Victory Elec tronics Co . , Lt d. )

T P V ( Top Victory Elec tronics Co . , Lt d. )

T P V ( Top Victory Elec tronics Co . , Lt d. )

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

Key Component

Key Component

Key Component

04. SYSTEM POWER

04. SYSTEM POWER

04. SYSTEM POWER

Date

Date

2

Date

OEM MODEL

OEM MODEL

OEM MODEL

TPV MODEL

TPV MODEL

TPV MODEL

PCB NAME

PCB NAME

PCB NAME

Sheet

Sheet

Sheet

of

4 13Thursday, Oct ober 09, 2014

of

4 13Thursday, Oct ober 09, 2014

of

4 13Thursday, Oct ober 09, 2014

1

Size

D

Size

D

Size

D

Rev

A

Rev

A

Rev

A

称爹

<称爹>

称爹

<称爹>

称爹

<称爹>

6
5
4

R734

R734

0R05 OHM

0R05 OHM

U704

U704
SY8009BABC

SY8009BABC

FB
NC

R743

R743
NC/0R05 1/16W

NC/0R05 1/16W

GND

R749

R749

4.7K1/16W

4.7K1/16W

EN

LX3IN

R735

R735
22K 1%

22K 1%

1
2

+3.3V_Standby

+5V_Standby

R728

R728
NC/4.7K1/16W

NC/4.7K1/16W

L702 2.2uHL702 2.2uH

DDR_PWR_FB

R776

R776
10K 1%

10K 1%

BRI_ADJ 5

R729

R729

0R05 OHM

0R05 OHM

R730

R730

NC/0R05 OHM

NC/0R05 OHM

1.48A ( 0.5A max)

R731

R731
33K 1%

33K 1%

C747

C747
22P 50V

22P 50V

Reserved for
power Enable
use

STR_GPIO 5

EN_U704DDR_PWR_FB



C748

C748
10uF 16V

10uF 16V

+5V_Normal => +1.5V_DDR

Vout = 0.6*(1+R1/R2)==>1.50V

FB704

FB704

+5V_Normal

NC/300R 4A

NC/300R 4A

1 2

FB705

FB705

+5V_Standby

300R 4A

300R 4A

1 2

NC/10K 1%

NC/10K 1%

A A

DIM

5

4

EN_U704

R767

R767

C744

C744
10uF 16V

10uF 16V

R746

R746
33 OHM 1/16W

33 OHM 1/16W

C753NCC753
NC

C745

C745

100NF 25V

100NF 25V

+3.3V_Normal

2.2K1/16W

2.2K1/16W

Q705

Q705
MMBT3904

MMBT3904

C746

C746
10uF 16V

10uF 16V

R739

R739

5

U400D

U400D

HDMI-ARC

D D

C C

B B

HDMI-ARC10

HDMI-RX0N

HDMI-RX0N1 0

HDMI-RX0P

HDMI-RX0P10

HDMI-RX1N

HDMI-RX1N1 0

HDMI-RX1P

HDMI-RX1P10

HDMI-RX2N

HDMI-RX2N1 0

HDMI-RX2P

HDMI-RX2P10

HDMI-CLKN

HDMI-CLKN1 0

HDMI-CLKP

HDMI-CLKP10

HDMI-SCL

HDMI-SCL10

HDMI-SDA

HDMI-SDA10

HDMI-HPDIN

HDMI-HPDIN10

AVDD5V-MHL

AVDD5V-MHL

HDMI-CEC

HDMI-CEC10

VGA-Rin8
VGA-Gin8

VGA-Bin8
VGA_HSYNC8
VGA_VSYNC8

YPbPr_PR7
YPbPr_Y7

YPbPr_PB7

AV2_IN7
AV1_IN7

CVBS_OUT7

R4006 33 OHM 1/16 WR400 6 33 OHM 1/16 W
R4007 33 OHM 1/16 WR400 7 33 OHM 1/16 W
R4008 68OHM 1/1 6WR4008 68O HM 1/16W
R4009 33 OHM 1/16 WR400 9 33 OHM 1/16 W

R4010 33 OHM 1/16 WR401 0 33 OHM 1/16 W
R4011 33 OHM 1/16 WR401 1 33 OHM 1/16 W
R4012 68OHM 1/1 6WR4012 68O HM 1/16W
R4013 33 OHM 1/16 WR401 3 33 OHM 1/16 W

R4018 33 OHM 1/16 WR401 8 33 OHM 1/16 W
R4021 33 OHM 1/16 WR402 1 33 OHM 1/16 W

R4022 68OHM 1/1 6WR4022 68O HM 1/16W

Close to MST IC
with wide trace

C4040 4 7NF 16VC4 040 47NF 16V
C4042 4 7NF 16VC4 042 47NF 16V
C4048 4 7NF 16VC4 048 47NF 16V
C4050 4 7NF 16VC4 050 47NF 16V

C4058 4 7NF 16VC4 058 47NF 16V
C4059 4 7NF 16VC4 059 47NF 16V
C4060 4 7NF 16VC4 060 47NF 16V
C4061 4 7NF 16VC4 061 47NF 16V

C4063 4 7NF 16VC4 063 47NF 16V
C4064 4 7NF 16VC4 064 47NF 16V

C4066 4 7NF 16VC4 066 47NF 16V

MSD8561VXM

MSD8561VXM

RIN0
GIN0
GIN0N
BIN0
VGA_HSYNC
VGA_VSYNC

RIN1
GIN1
GIN1N
BIN1

CVBS0
CVBS2

VCOM0

CVBS_OUT

USB0_D-

USB0_D- 9

USB0_D+

USB0_D+ 9

USB1_D-

USB1_D- 9

R4001 4.7K1/16WR4 001 4.7K1/16W
R4002 4.7K1/16WR4 002 4.7K1/16W

USB1_D+ 9

USB3_SSRXN 9
USB3_SSRXP 9
USB3_D- 9
USB3_D+ 9
USB3_SSTXN 9
USB3_SSTXP 9

MDI_RN 9
MDI_RP 9
MDI_TN 9
MDI_TP 9

DIF2 1 1
DIF1 1 1

T_SCL 11
T_SDA 1 1

SPDIF_IN

+3.3V_TU

Close to MST IC
with wide trace

TP401パU400(C4)эU400(Y21)
STR_GPIOパU400(Y21)эU400(C4)

09/09 э
Layout c hange

+3.3V_TU

LINE_IN_0L
LINE_IN_0R
LINE_IN_1L
LINE_IN_1R

AM_L
AM_R

EARPHONE_OUTL
EARPHONE_OUTR

I2S-MCK
I2S-BCK
I2S-WS
I2S-SDO

㏕﹚暗

SPDIF_IN
SPDIF_OUT

AUVAG
AUVRM

USB1_D+

USB3_SSRXN
USB3_SSRXP
USB3_D­USB3_D+
USB3_SSTXN
USB3_SSTXP

MDI_RN
MDI_RP
MDI_TN
MDI_TP

C4014 1 00NF 25 VC4014 1 00 NF 25V
C4015 1 00NF 25 VC4015 1 00 NF 25V

IF_AGC

T_SCL
T_SDA

TUNER I2C

U400B

U400B

MSD8561VXM

MSD8561VXM



R4000

R4000
10K 1%

10K 1%

C4017

C4017
22N 25V

22N 25V

3D_LR_Flag

C4041 2.2UF 16VC4041 2.2UF 16V
C4043 2.2UF 16VC4043 2.2UF 16V
C4049 2.2UF 16VC4049 2.2UF 16V
C4051 2.2UF 16VC4051 2.2UF 16V

3D_L/R_FLAG

C4069

C4069
33P 50V

33P 50V

C4071

C4071
10UF 6.3V 20%

10UF 6.3V 20%

TP409TP409
TP410TP410

4

IF_AGC_T 11

Shield with GND

HD_Lin
HD_Rin
AV1-Lin
AV1-Rin

块倒

6M30

C4072

C4072
100NF 25 V

100NF 25 V

12

FB408

FB408
120R 3A

120R 3A

HD_Lin 7
HD_Rin 7
AV2-Lin 7
AV2-Rin 7

AM_L 7
AM_R 7

TP411TP411
TP412TP412

TP400TP400

MHL_CABLE_DET10

PWR-ON/OFF4,9

STR_GPIO4

TP420TP420

AMP-MUTE12

TP402TP402

RST_AMP12

TP403TP403
TP404TP404

TP422TP422
TP418TP418

TP405TP405

VBL_CTRL4

LD_EN6
BRI_ADJ4
PANEL_ON/OFF6

UART-RX8
UART-TX8

M_SCL4,6,12
M_SDA4,6,12

3D_EN4,6

I2C-SCL

I2C-SDA

3D_EN

PM_TX

PM_RX

EMI solution

I2S-MCK

I2S-BCK

I2S-WS

I2S-SDO

All I2S trace need to shield GND

GPIO_PM0
PM_TX
MHL_CABLE_DET

PWR-ON/OFF
PM_RX
SPI_CSN

AMP-MUTE

3D_LR_in

LED_R

RST_AMP

UART-RX1
UART-TX1

KEY0-in
KEY1-in

VBL_CTRL
Power_Detect

Light_Se nsor

PWM_PM

BRI_ADJ
PANEL_ON/OFF

SPI_SCK
SPI_SDI
SPI_SDO

UART-RX
UART-TX

I2C-SCL
I2C-SDA

SYSTEM-RST

IR-in

LED_B
3D_EN

+3.3V_Nor mal

R4003 4.7 K1/16 WR4 003 4.7K1/16W

R4004 4.7 K1/16 WR4 004 4.7K1/16W

R4005 4.7 K1/16 WR4 005 4.7K1/16W

+5V_Stand by

MSD8561VXM

MSD8561VXM

R4017 4.7 K1/16 WR4 017 4.7K1/16W

穝糤

R4017 & R4016 for PM_TX and PM_RX pull-high

R4016 4.7 K1/16 WR4 016 4.7K1/16W

09/09 э



Layout change; BOM change

LINE_IN_0L
LINE_IN_0R
LINE_IN_1L
LINE_IN_1R

C4053 NC/22P 50VC4053 NC/22P 5 0V

C4054 NC/22P 50VC40 54 NC/22P 50V

C4052 NC/22P 50VC40 52 NC/22P 50V

C4055 NC/22P 50VC40 55 NC/22P 50V

FB405 12 0RFB405 12 0R

I2S_MCLK

FB406 12 0RFB406 12 0R

I2S_SCLK

FB407 12 0RFB407 12 0R

I2S_LRCLK

FB409 120RFB409 120R

I2S_SD0

3

U400A

U400A

TP424TP424
TP426TP426
TP423TP423
TP425TP425

B0M

B0M 6

B0PB0P

B0P 6

B1M

B1M 6

B1P

B1P 6

B2M

B2M 6

B2P

B2P 6

BCKM

BCKM 6

BCKP

BCKP 6

B3M

B3M 6
B3P
B4M
B4P

A0M
A0P
A1M
A1P
A2M
A2P
ACKM
ACKP
A3M
A3P
A4M
A4P

USB_PW_EN 4,9

LINE_MUTE 7

FRC_RESET 6

TP417TP417

EDID_WP 8

XTALO
XTALI

AM_L
AM_R

For

C4130 1 nF 50 VC4130 1nF 50 V

C4131 1 nF 50 VC41 31 1 nF 5 0V

Audio

AVDD_DDR

R4014

R4014
10K 1%

10K 1%

RESET0

CKE0

R4019

R4019

10K 1%

10K 1%

STR

AVDD_DDR_0

Vref0

R4025

R4025

C4073

C4073

1K 1/16W 1%

1K 1/16W 1%

R4026

R4026

C4074

C4074

100NF 25 V

100NF 25 V

1K 1/16W 1%

1K 1/16W 1%

1N 50V

1N 50V

AVDD_DDR_1

Vref1

R4027

R4027

R4028

R4028

C4090

C4090

C4089

C4089

1K 1/16W 1%

1K 1/16W 1%

1K 1/16W 1%

1K 1/16W 1%

1N 50V

1N 50V

100NF 25 V

I2S_MCLK 12

I2S_SCLK 12

I2S_LRCLK 12

I2S_SD0 12

C4076 NC/33P 50VC4076 NC/33P 5 0V

C4077 NC/33P 50VC4077 NC/33P 5 0V

C4078 100P 50 VC4078 100 P 50V

C4075 NC/33P 50VC40 75 NC/33P 50V

100NF 25 V

B3P 6

B4M 6

B4P 6

A0M 6

A0P 6

A1M 6

A1P 6

A2M 6

A2P 6

ACKM 6

ACKP 6

A3M 6

A3P 6

A4M 6

A4P 6

TP401TP401

EMMC_CLK13
EMMC_CMD13
EMMC_RSTZ13

EMMC_D11 3
EMMC_D61 3
EMMC_D71 3
EMMC_D51 3
EMMC_D01 3
EMMC_D41 3
EMMC_D31 3
EMMC_D21 3

+3.3V_Nor mal

R4220

R4220

NC/4.7K 1/16W

NC/4.7K 1/16W

WIFI_RST 9

R4221

R4221

NC/4.7K 1/16W

NC/4.7K 1/16W

AVDD_DDR

R4015

R4015
10K 1%

10K 1%

RESET1

CKE1

R4020

R4020

10K 1%

10K 1%

R4023

R4023

240R 1%

240R 1%

AVDD_DDR

AVDD_DDR

AVDD_DDR_0

C4081

C4081

C4080

C4080

100NF 25 V

100NF 25 V

100NF 25 V

100NF 25 V

U400C

U400C

EMMC_CLK
EMMC_CMD
EMMC_RSTZ

EMMC_D1
EMMC_D6
EMMC_D7
EMMC_D5
EMMC_D0LD_EN
EMMC_D4
EMMC_D3
EMMC_D2

MSD8561VXM

MSD8561VXM

U400E

U400E

RESET0
CKE0

Vref0

TP413TP413
TP415TP415

AVDD_DDR_1

C4091

C4091
100NF 25 V

100NF 25 V

MIU0

MIU0

C4092

C4092
100NF 25 V

100NF 25 V

MSD8561VXM

MSD8561VXM

RESET1
CKE1

MIU1

MIU1

Vref1

TP414TP414
TP416TP416

R4024

R4024
240R 1%

240R 1%

C4005 10UF 6.3V 20 %C4005 10UF 6.3V 2 0%

C4019 10UF 6.3V 20 %C4019 10UF 6.3V 2 0%

+3.3V_Nor mal

+3.3V_Stan dby

+1.5V_DDR

2



Bead

﹚璶綼秈

筿甧綼IC狠

VDDC

AVDDL_MOD

FB400 120RFB400 120R

C4000

C4000

100NF 25 V

100NF 25 V

FB401 120RFB401 120R

C4003

C4003

100NF 25 V

100NF 25 V

VDDC

Close to MTS IC

C4006 10UF 6.3V 20 %C4006 10UF 6.3V 2 0%

C4009 100NF 25 VC4009 100NF 2 5V

C4007 100NF 25 VC4007 100NF 2 5V

C4008 100NF 25 VC4008 100NF 2 5V

VDDC_CPU

C4023 100NF 25 VC4023 100NF 2 5V

C4022 100NF 25 VC4022 100NF 2 5V

C4020 10UF 6.3V 20 %C4020 10UF 6.3V 2 0%

C4021 100NF 25 VC4021 100NF 2 5V

AVDD3.3V

C4034 2.2uF 6.3 VC4034 2.2u F 6.3V

C4035 100NF 25 VC4035 100NF 2 5V

C4036 100NF 25 VC4036 100NF 2 5V

Close to MTS IC

Standby Power 3.3V

+3.3V_Stan dby

AVDD3P3_MPLL

FB402 120RFB402 120R

+3.3V_Stan dby

FB403 120RFB403 120R

AVDD3P3_DMPLL

+3.3V_Stan dby

FB404 120RFB404 120R

AVDD_DDR

DDR3 POWER

C4082 2.2 uF 6.3 VC40 82 2.2uF 6.3V

C4083 2.2 uF 6.3 VC40 83 2.2uF 6.3V

Close to MTS IC

DVDD_DDR

C4037 100NF 25 VC4037 100NF 2 5V

AVDD_AU33

!

FOR VB1

C4010 100NF 25 VC4010 100NF 2 5V

C4024 100NF 25 VC4024 100NF 2 5V

C4044 2.2 uF 6.3 VC40 44 2.2uF 6.3V

C4062

C4062
100NF 25 V

100NF 25 V

C4065

C4065
100NF 25 V

100NF 25 V

C4070

C4070
100NF 25 V

100NF 25 V

C4084 10 0NF 25 VC408 4 10 0NF 25 V

DC-DC

VDDP_3318

块狠

C4001

C4001
1uF 10V

1uF 10V

IC璉(箇痙)

C4004

C4004
NC/100N 16V

NC/100N 16V

IC璉(箇痙)

C4011 2.2uF 6.3 VC4011 2.2u F 6.3V

C4026 100NF 25 VC4026 100NF 2 5V

C4025 100NF 25 VC4025 100NF 2 5V

C4039 100NF 25 VC4039 100NF 2 5V

C4045 10 0NF 25 VC404 5 10 0NF 25 V

C4046 10 0NF 25 VC404 6 10 0NF 25 V

C4086 10 0NF 25 VC408 6 10 0NF 25 V

C4085 10 0NF 25 VC408 5 10 0NF 25 V

!

C4013 NC/100N 16VC401 3 NC/100N 16V

C4012 NC/10UF 6.3V 20%C401 2 NC/10UF 6.3V 20%

IC璉(箇痙)

C4027 100NF 25 VC4027 100NF 2 5V

C4047 10 0NF 25 VC404 7 10 0NF 25 V

IC璉(箇痙)

C4088 NC/100 N 16VC4088 NC/100 N 16V

C4087 NC/10UF 6.3 V 20%C4087 NC/10UF 6.3 V 20%

C4028 NC/10UF 6.3V 20%C402 8 NC/10UF 6.3V 20%

C4029 NC/100N 16VC402 9 NC/100N 16V

C4030 100NF 25 VC4030 100NF 2 5V
C4031 100NF 25 VC4031 100NF 2 5V
C4032 100NF 25 VC4032 100NF 2 5V
C4033 100NF 25 VC4033 100NF 2 5V

﹚璶

VDDC

Test pin!

AVDDL_MOD

U400G

U400G

MSD8561VXM

MSD8561VXM

1

AVDDL_MOD

U400F

U400F

AVDDL_MOD

DVDD_DDR

C4002

C4002

AVDDL_MOD

100NF 25 V

100NF 25 V

VDDC_CPU

C4016

C4016
100NF 25 V

100NF 25 V

TP408TP408

DVDD_NODIE

C4018

C4018
1uF 10V

1uF 10V

AVDD_DDR

AVDD_DDR

MSD8561VXM

MSD8561VXM

L10

L11

L12

L13

L15

L16

L20

L21

L22

L23

L24

L25

M10

M11

M12

M16

M20

M21

M22

M23

M24

M25

N10

N11

N12

N16

N20

N21

N22

GNDL9GND

GND

GND

GND

GND

GND

GND

GND

GND

GND

GND

GND

GNDD9GNDM7GNDM8GNDM9GND

GND

GND

GND

GND

GND

GND

GNDR7GNDR8GNDR9GND

GND

GND

GND

GND

GND

GND

GND

GND

GNDT7GNDT8GNDT9GND

GND

GND

GND

GND

GND

GND

GND

GND

T10

T11

T12

T13

T14

T15

T16

T17

T18

R10

R11

R12

R13

T19

R15

R16

P17

R21

R22

N23

GND

GND

GND

GNDN2GNDN3GNDR4GNDR5GNDR6GNDN7GNDN8GNDN9GND

GND

GND

GND

GND

GND

GND

GND

GND

GND

GND

GNDU7GNDU8GNDU9GND

GND

GND

GND

GND

GNDT4GND

GND

GND

GND

GND

T20

T21

T22

U10

U11

U18

U19

U20

U21

U22

U24

W23

W20

W18

+3.3V_Stan dby

AVDD_AU33

AVDD3P3_DMPLL

AVDD3P3_MPLL

VDDC_CPU

AVDD3.3V

VDDP_3318

N24

H12

P10

P11

P12

P13

P16

P22

Y10

W11

GND

GND

W12

GND

GNDP2GNDP3GND

GNDN1GNDU4GNDV4GNDP8GNDP9GND

GND

GND

GND

GND

GND

GNDW4GND

GND

GND

GNDV7GNDV8GNDV9GND

GND

GND

GND

GND

GND

GND

GND

GNDW8GNDW9GND

V10

V11

V18

V19

V20

V21

V22

V23

W10

+3.3V_Stan dby

R4029

R4029

MMBT3906

MMBT3906

1.5K +-1% 1/1 0W

detect EMMC/NAND Flash Power

+12V_Nor mal

R4039

R4039
100K 1%

100K 1%

R4046

R4046

砞璸筿 隔璶

―:

1M 1%

1M 1%

SAR5

タ盽 筿溃莱 

1V

Power_Detect

R4051

R4051

1K 1/16W 1%

1K 1/16W 1%

ZD409

ZD409
BZX84-C5V6

BZX84-C5V6

R4055

R4055
100K 1%

100K 1%

1 3

+3.3V_Stan dby

CHIP_CONFIG[2:0]
{PAD_PM_SPI_DI, PAD_LED_R, PAD_PWM_PM}

R4057 NC/4.7K 1/16WR4057 NC/4.7K 1/16W

SPI_SDI

R4059 4.7K1/16WR4 059 4.7K1/16W

Value Mode Description
3'b000 SB51_ExtSPI 51 boot from SPI
3'b001 HEMCU_ExtSPI ARM boot from SPI
3'b010 HEMCU_ROM_EMMC ARM boot from ROM; outer storage is eMMC
3'b011 HEMCU_ROM_NAND ARM boot from ROM; outer storage is NAND

A A

R4067 NC/4.7K 1/16WR4067 NC/4.7K 1/16W

R4071 NC/4.7K 1/16WR4071 NC/4.7K 1/16W

5

reserve for the fourth
HW strapping pin

GPIO_PM0

3'b100 DBUS for test only

+3.3V_Stan dby+3.3V_Stan dby

R4068 4.7K1/16WR4 068 4.7K1/16W

LED_R

R4072 NC/4.7K 1/16WR4072 NC/4.7K 1/16W

R4069 NC/4.7K 1/16WR4069 NC/4.7K 1/16W

R4073 4.7K1/16WR4 073 4.7K1/16W

+3.3V_Stan dby

PWM_PM

Crystal

垂砰熬惠

R4060

R4060
22 OHM 1/16W

22 OHM 1/16W

R4061

R4061
1M 1%

1M 1%

C4107

C4107

22P 50V

22P 50V

30PPM

X400

X400

24

24MHZ

24MHZ

C4108

C4108

27P 50V

27P 50V

4

+3.3V_Stan dby

U401

U401
NC/MX25L160 6EM2 I-12 G

NC/MX25L160 6EM2 I-12 G

SPI_CSN

SPI_SDO
SPI_SCK
SPI_SDI

C4093

C4093
100NF 25 V

100NF 25 V

穝糤

09/09 э
Layout c hange; BOM chan ge

+3.3V_Stan dby

U402

U402
G690H2 93T7 3

G690H2 93T7 3

C4106

100NF 25 V

C4106

XTALO

XTALI

100NF 25 V

+3.3V_Nor mal

+12V_Nor mal

R4062 330R 1/16 W 1%R4062 330R 1/16 W 1%

R4063

NC/47K

R4063

NC/47K

R4070 NC/10KR4070 NC/10K

Q403

Q403

2N7002 K

2N7002 K

R4042 1 0K 1%R4042 10K 1%

#F_WP

C4094

C4094
100NF 25 V

100NF 25 V

R4132, C4150 (э到Power sequence)



R4132 2.2K1/16 WR4132 2.2K1 /16W

SYS_RST

R4058

R4058

NC / 100K 1%

NC / 100K 1%

R4064

NC/47K

R4064

NC/47K

U403

U403

G690H2 93T7 3

G690H2 93T7 3

R4066

R4066

4.7K1/16W

C4109 NC/100 N 16VC4109 NC/100 N 16V

4.7K1/16W

+3.3V_Stan dby

R4075

R4075

4.7K1/16W

4.7K1/16W

R4076

R4076

4.7K1/16W

4.7K1/16W

Q404

Q404

2N7002 K

2N7002 K

穝糤

09/09 э
Layout c hange

C4150 2 .2uF 6.3 VC4150 2.2uF 6 .3V

BAT54CH

BAT54CH

System-RST

R4065

R4065

100K 1%

100K 1%

D400

D400

C4110

C4110
NC/22uF 6.3V

NC/22uF 6.3V

R4074

R4074

6.2K 1/16W 1%

6.2K 1/16W 1%
C4111

C4111
22uF 6.3 V

22uF 6.3 V

Q402

Q402
BC847C

BC847C

ZD400

ZD400
BAT54

BAT54

1 3

R4077

R4077

4.7K1/16W

4.7K1/16W

PWR-ON/OFF

1.5K +-1% 1/1 0W

Q400

Q400

LEDR

R4133(箇痙LEDR瑈)



R4049

R4049
NC/200R 1/16W 5%

NC/200R 1/16W 5%

LEDB

Q401

Q401
NC/MMBT3904

NC/MMBT3904

Heat sink

HS400

HS400
HEAT SINK

HEAT SINK

+3.3V_Stan dby

connector.

+3.3V_Stan dby

R4032 NC/10K 1%R4032 NC/10K 1%

R4031 3K3 1/10 W 1%R4031 3K3 1/10W 1%

R4030 3K3 1/10 W 1%R4030 3K3 1/10W 1%

LED-R
LED-B
IR

KEY0
KEY1
M-SCL

M-SDA

R4054 0R0 5 OHMR4054 0R05 OHM

C4099 NCC4099 NC

C4100 NCC4100 NC

C4101 NCC4101 NC

C4098 100 NF 25VC4098 100NF 25 V

C4102 NCC4102 NC

Connector

TO IR/KEY BOARD

R4035 1 0 OHMR4035 10 OHM

LEDR

R4036 1 0 OHMR4036 10 OHM

LEDB

R4037 1 00R 1/16 W 1%R4037 10 0R 1/16 W 1%

IR-in

R4043 100R 1/16 W 1%R4 043 10 0R 1/16W 1%

KEY0-in

R4044 100R 1/16 W 1%R4 044 10 0R 1/16W 1%

KEY1-in

R4045 NC/100 R 1/16W 1%R40 45 NC/100R 1/16W 1%

Light_Se nsor

R4047 NCR4047 NC
R4048 NCR4048 NC

ZD403 NCZD40 3 NCC4038 100NF 25 VC4038 100NF 2 5V

ZD401 NCZD40 1 NC

ZD405 NCZD40 5 NC

ZD406 NCZD40 6 NC

ZD408 NCZD40 8 NC

ZD402 NCZD40 2 NC

ZD407 NCZD40 7 NC

C4103 NCC4103 NC

C4105 NCC4105 NC

1 2

1 2

1 2

1 2

1 2

1 2

1 2

2

M_SDA 4,6,12

M_SCL

M_SCL 4,6,1 2

T P V ( Top Victory Electronics Co . , Ltd. )

T P V ( Top Victory Electronics Co . , Ltd. )

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

05. MSD8561 VXM

05. MSD8561 VXM

05. MSD8561 VXM

Date

Date

Date

OEM MODEL

OEM MODEL

OEM MODEL

TPV MODEL

TPV MODEL

TPV MODEL

PCB NAME

PCB NAME

PCB NAME

Sheet

of

5 13Thursda y, October 09, 20 14

Sheet

of

5 13Thursda y, October 09, 20 14

Sheet

of

5 13Thursda y, October 09, 20 14

1

Size

Custom

Size

Custom

Size

Custom

Rev

A

Rev

A

Rev

A

称爹

<称爹>

称爹

<称爹>

称爹

<称爹>

R4034

R4034

3.3K 1/16W

3.3K 1/16W

LED_R

R4133

R4133

1.5K 1/16W

1.5K 1/16W

R4038

R4038

NC/0R05 OHM

NC/0R05 OHM

R4040

R4040
NC/10K 1/16W

NC/10K 1/16W

+3.3V_Stan dby+5V_Norm al

R4050

R4050
NC/10K 1/16W

NC/10K 1/16W

R4052

R4052

R4053NCR4053

0R05 OHM

0R05 OHM

LEDR

NC

R4056

R4056

NC/4.7K 1/16W

NC/4.7K 1/16W

LED_B

R4121

R4121
NC/0R05 OHM

NC/0R05 OHM

X90G071110100000SY

R4120

R4120

X90G071110100000BF

NC/0R05 OHM

NC/0R05 OHM

Footprint :
90A0711-101X

3

+3.3V_Nor mal

R4217

R4217

NC/0R05 OHM

NC/0R05 OHM

R4218

R4218

0R05 OHM

0R05 OHM

+5V_Norm al

CN400

CN400
CONN

CONN

LED-B

KEY1

C4097 1 00NF 25 VC4097 1 00 NF 25V

C4096 1 0uF 1 6VC40 96 1 0uF 16V

CN400_Pin4: パ+3.3V_NormalэGND.
CN400_Pin6: LIGHT-LOGO穝糤4.7K

筿, 箇ň秨诀俐皗

R4031,R4032: パ0Rэ10R.

CN400パ13pin传14pin

LED-R
IR

KEY0
M-SCL
M-SDA M_SDA

.

夹非て

5

4

3

2

1

D
D
D
D

VBY0N
VBY0P
VBY1N
VBY1P

VBY2N
VBY2P
VBY3N
VBY3P

R4214

R4214

NC/4.7K 1/16W

NC/4.7K 1/16W

8b_10b- Sel

R4207

R4207

NC/4.7K 1/16W

NC/4.7K 1/16W

+PANEL_POWER

8
7
6
5

RP301 0RRP301 0R

RP302 0RRP302 0R

+3.3V_Normal

C4113 100N 50VC41 13 100N 50V

061G 1260008JT

1
2
3
4

1
2
3
4

R4211

R4211

NC/4.7K 1/16W

NC/4.7K 1/16W

8b_10b_ Sel

R4205

R4205

NC/4.7K 1/16W

NC/4.7K 1/16W

C4114 10uF 16VC4114 10uF 16 V

R4081 NC/2.2KR4081 NC/2.2K

NC For Other VB1 Out
0R For LVDS Out.

RXO2-

8

RXO2+

7

RXOC-

6

RXOC+

5

RXO3-

8

RXO3+

7

RXO4-

6

RXO4+

5

VBYHTPDn
VBYLOCKn

+3.3V_Normal+3.3V_Normal +3 .3V_Normal +3 .3V_Normal

R4078

R4078

4.7K1/16W

4.7K1/16W

LD_EN

R4079

R4079

NC/4.7K 1/16W

NC/4.7K 1/16W

+3.3V_Normal

R4082

R4082

NC/4.7K 1/16W

NC/4.7K 1/16W

LVDS_Format

R4083

R4083

NC/4.7K 1/16W

NC/4.7K 1/16W

CN401(32pin)+CN402(16pin)传CN401(40pin)

RXE4­RXE3-

RXEC­RXE2-

RXE1­RXE0-

RXO4­RXO3-

M_SDA4,5 ,12 M_SCL 4,5,12

RXOC­RXO2-

NC/22R 1/16W 5%

FRC_RESET5

M_SDA4,5,12
M_SCL4,5,1 2

3D_EN4 ,5
LD_EN5

RXO1­RXO0-

LVDS_Format

Data_fro mat_0
Data_fro mat_1
3D_EN
M_SDA
M_SCL

3D_EN
LD_EN
AGP
8b_10b_ Sel
VBYHTPDn
VBYLOCKn

VBY0N
VBY0P

VBY1N
VBY1P

VBY2N
VBY2P

VBY3N
VBY3P

RXE0­RXE0+

RXE1­RXE1+

RXE2­RXE2+

RXEC­RXEC+

NC/22R 1/16W 5%

CN401

CN401
CONN

CONN

40
38
36
34
32
30
28
26
24
22
20
18
16
14
12

R4162

R4162

10

R4200 NC/0R05 OHMR4200 NC/0R05 OHM

R4201 NC/0R05 OHMR4201 NC/0R05 OHM
R4204 NC/0R05 OHMR4204 NC/0R05 OHM
R4203 NC/0R05 OHMR4203 NC/0R05 OHM

R4202 NC/0R05 OHMR4202 NC/0R05 OHM

39
37
35
33
31
29
27
25
23
21
19
17
15
13
11
9

8

7

6

5

4

3

2

1

INNILUX VBY1 Conn
Reserve for LG and BOE panel

+PANEL_POWER

PCID_EN
VB1_SDA
VB1_SCL

8b_10b- Sel

夹非て

RXE4+
RXE3+

RXEC+
RXE2+

RXE1+
RXE0+

RXO4+
RXO3+

RXOC+
RXO2+

RXO1+
RXO0+

PANEL_ON/OFF

+PANEL_POWER+PANEL_POWER

CN403

CN403
NC/CONN

NC/CONN

51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10

9
8
7
6
5
4
3
2
1

61

60

59

58

57

56

55

54

53

52

connector.

+12V_Normal

D D

High: Panel Power On
Low : Panel Power Off

R4090

R4090

4.7K1/16W

PANEL_ON/OFF5

C C

B B

A A

4.7K1/16W

R4091

R4091

4.7K1/16W

4.7K1/16W

B0M5
B0P5
B1M5
B1P5

100nF For VB1 Out
0R For LVDSOut.

B2M5
B2P5
BCKM5
BCKP5

B3M5
B3P5
B4M5
B4P5

A0M5
A0P5
A1M5
A1P5

A2M5
A2P5
ACKM5
ACKP5

A3M5
A3P5

A4M5
A4P5

+3.3V_Normal +3.3V_Normal

R4206

R4206

NC/4.7K 1/16W

NC/4.7K 1/16W

Data_fro mat_0

R4210

R4210

NC/4.7K 1/16W

NC/4.7K 1/16W

+3.3V_Normal

R4216

R4216

NC/4.7K 1/16W

NC/4.7K 1/16W

Data_fro mat_1

R4208

R4208

NC/4.7K 1/16W

NC/4.7K 1/16W

RXO0­RXO0+
RXO1­RXO1+

RXE0­RXE0+
RXE1­RXE1+

RXE2­RXE2+
RXEC­RXEC+

RXE3­RXE3+

RXE4­RXE4+

R4080

R4080
47K

47K

Q406

Q406

MMBT3904

MMBT3904

R4089

R4089
150K

150K

C4112

C4112

220N 25V

220N 25V

R4088

R4088
0R05 OHM

0R05 OHM

C306 0R05 OHMC306 0R05 OHM
C307 0R05 OHMC307 0R05 OHM
C308 0R05 OHMC308 0R05 OHM
C309 0R05 OHMC309 0R05 OHM

C310 0R05 OHMC310 0R05 OHM
C311 0R05 OHMC311 0R05 OHM
C312 0R05 OHMC312 0R05 OHM
C313 0R05 OHMC313 0R05 OHM

R312 NC/10KR312 NC/10 K
R311 NC/10KR311 NC/10 K

R4209

R4209

NC/4.7K 1/16W

NC/4.7K 1/16W

PCID_EN

R4212

R4212

NC/4.7K 1/16W

NC/4.7K 1/16W

Q405

Q405

1

S

2

S

3

S

4

G

AO4449 - 7A/-30V

AO4449 - 7A/-30V

4.6A @ 70 C

R309 NC/0R05 OHMR309 NC/0R05 OHM
R310 NC/0R05 OHMR310 NC/0R05 OHM

R4213

R4213

NC/4.7K 1/16W

NC/4.7K 1/16W

AGP

R4215

R4215

NC/4.7K 1/16W

NC/4.7K 1/16W

T P V ( T op Victory Electronics Co . , Ltd. )

T P V ( T op Victory Electronics Co . , Ltd. )

T P V ( T op Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

Key Component

Key Component

Key Component

06. LVDS

06. LVDS

06. LVDS

Date

Date

5

4

3

Date

2

OEM MODEL

OEM MODEL

OEM MODEL

TPV MODEL

TPV MODEL

TPV MODEL

PCB NAME

PCB NAME

PCB NAME

Sheet

Sheet

Sheet

of

6 13Thursda y, October 09, 2014

of

6 13Thursda y, October 09, 2014

of

6 13Thursda y, October 09, 2014

Size

C

Size

C

Size

C

Rev

A

Rev

A

Rev

A

称爹

<称爹>

称爹

<称爹>

称爹

1

<称爹>

5

4

3

2

1

YPbPr/AV
Video-Input(Down)

CN101

CN101

RCA JACK

RCA JACK

11

G

D D

B

R

W

12

R

1

A

A

2
3

B

B

4
5

C

C

6
7

D

D

8
9

E

E

10

Audio_L

Audio_R

PC/YPbPr/AV
Audio-Input(Down)

R101

R101
0R05 OHM

0R05 OHM

ZD102 MLVG0402ZD102 MLVG0402

ZD101 MLVG0402ZD101 MLVG0402

ZD103 MLVG0402ZD103 MLVG0402

12

12

12

R103 75R 1/16 W 1%R103 75R 1/16 W 1%

R104 75R 1/16 W 1%R104 75R 1/16 W 1%

R105 75R 1/16 W 1%R105 75R 1/16 W 1%

C102 NCC102 NC

C100 NCC100 NC

C101 NCC101 NC

AV1_IN 5

YPbPr_Y 5

YPbPr_PB 5

YPbPr_PR 5

AV OUT (Side)

CVBS_OUT5

R100

R100
0R05 OHM

0R05 OHM

穝糤隔筿甧

R102 75R 1/16 W 1%R102 75R 1/16 W 1%

(Mstar某)

C169 NCC169 NC

CN100

CN100

VO

3
5

ZD100 MLVG04 02ZD100 MLVG04 02

4
2

12

1

PHONE JACK

PHONE JACK

Close to Mstar IC

C162 10uF 1 6VC162 10uF 16V

R161

R161

A_OUT_L

10 OHM

C103

R106

R106
10K 1%

10K 1%

R107

R107
10K 1%

10K 1%

ZD104 MLVG0402ZD104 MLVG0402

ZD105 MLVG0402ZD105 MLVG0402

12

12

C103

1UF 10% 16V

1UF 10% 16V

C104

C104

1UF 10% 16V

1UF 10% 16V

HD_Lin 5

HD_Rin 5

C105 560pF 50 VC1 05 560pF 50V

C106 560pF 50 VC1 06 560pF 50V

R109 12K 1/16WR109 12K 1/16 W

R108 12K 1/16WR108 12K 1/16 W

A_OUT_R

10 OHM

R162

R162
10 OHM

10 OHM

C160 10uF 1 6VC160 10uF 16V

R165 100K 1%R165 100 K 1%

R166 100K 1%R166 100 K 1%

LO

RO

ZD123 MLVG04 02ZD123 MLVG04 02

ZD124 MLVG04 02ZD124 MLVG04 02

12

12

C C

Side AV Input

CN103

CN103

2

A

A

Y

W

R

B B

B

B

C

C

RCA JACK

RCA JACK

1

4

3

6

5

C107 NCC107 NC

R111

R111
10K 1%

10K 1%
R112

R112
10K 1%

10K 1%

ZD107 MLVG04 02ZD107 MLVG04 02

ZD106 MLVG04 02ZD106 MLVG04 02

ZD108 MLVG04 02ZD108 MLVG04 02

12

12

12

C108

C108

1UF 10% 16V

1UF 10% 16V

C109

C109

1UF 10% 16V

1UF 10% 16V

R110

R110
75R 1/16 W 1%

75R 1/16 W 1%

R114 12K 1/16WR114 12K 1/16W

R113 12K 1/16WR113 12K 1/16W

Close to Mstar IC

AV2_IN 5

AV2-Lin 5

AV2-Rin 5

C110 560pF 50VC110 560pF 50V

C111 560pF 50VC111 560pF 50V

Close to Mstar IC

+3.3V_Normal

R172

R172

NC/4.7K1/16W

NC/4.7K1/16W

+3.3V_Normal

FB106

FB106

LINE OUT AMP

300R 4A

300R 4A

1 2

C161

C168

C168

4.7UF

4.7UF

R169

R169

62K

62K

R163 100K 1%R163 100K 1%

C161

10uF 16 V

10uF 16 V

R167 39KR167 39K

C163

C163

1UF 10% 16V

1UF 10% 16V

A_OUT_L A_OUT_R

AM_L5 AM_R 5

U102

U102

8

CP
PVDD9PVSS

10

PGND

11

NC

12

OUTL

13

-INL

14

+INL

DRV602PWR

DRV602PWR

C166

C166

1UF 10% 16V

1UF 10% 16V

CN

EN
SGND
OUTR

-INR

+INR

7
6
5
4
3
2
1

C164 1UF 10% 16VC164 1U F 10% 16V

R170

R170

62K

62K

R168

R168

39K

39K R164

R164

100K 1%

100K 1%

C165 1UF 10% 16VC165 1U F 10% 16V

R173

R173
NC/0R05 OHM

NC/0R05 OHM

R174

R174
0R05 OHM

0R05 OHM

C167

C167

4.7UF

4.7UF

LINE_MUTE 5

AMP_PD 12

A A

T P V ( T op Victory Electronics Co . , Ltd. )

T P V ( T op Victory Electronics Co . , Ltd. )

T P V ( T op Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

Key Component

Key Component

Key Component

07. VIDEO IN/OUT

07. VIDEO IN/OUT

07. VIDEO IN/OUT

Date

Date

5

4

3

Date

2

OEM MODEL

OEM MODEL

OEM MODEL

TPV MODEL

TPV MODEL

TPV MODEL

PCB NAME

PCB NAME

PCB NAME

Sheet

Sheet

Sheet

of

7 13Thursda y, October 09, 2014

of

7 13Thursda y, October 09, 2014

of

7 13Thursda y, October 09, 2014

Size

C

Size

C

Size

C

Rev

A

Rev

A

Rev

A

称爹

<称爹>

称爹

<称爹>

称爹

1

<称爹>

5

D D

VGA_HSYNC

VGA_VSYNC

VGA_SDA

VGA_SCL

R118 100R 1/16W 1%R118 100R 1/16W 1%

R119 100R 1/16W 1%R119 100R 1/16W 1%

R120 100R 1/16W 1%R120 100R 1/16W 1%

R124 100R 1/16W 1%R124 100R 1/16W 1%

R126 2.2K1/16WR126 2.2K1/16W
R127 2.2K1/16WR127 2.2K1/16W

R117

UART-TX5

VGA_HSYNC5

VGA_VSYNC5

UART-RX5

C C

R117

0R05 OHM

0R05 OHM

R123

R123

0R05 OHM

0R05 OHM

R115

R115
10K 1%

10K 1%
R116

R116
10K 1%

10K 1%

4

+5V_Standby

PC_SDA

PC_HSYNC

PC_VSYNC

PC_SCL

CN104

CN104

11

12

13

14

15

3

2

1

VGA Input (Down)

1716

6
1
7
2
8
3
9
4
10
5

CONN

CONN

VGA_5V

+5V_Normal

VGA-Rin

VGA-Gin

VGA-Bin

D100

D100

NC/BAT54C

NC/BAT54C

1

VGA-Rin 5

VGA-Gin 5

VGA-Bin 5

R121 75R 1/16W 1%R121 75R 1/16W 1%
R122 75R 1/16W 1%R122 75R 1/16W 1%
R125 75R 1/16W 1%R125 75R 1/16W 1%

Close to Mstar IC

VGA_5V

2

3

R129 NC/4.7K1/16WR129 NC/4.7K1/16W

R130 NC/4.7K1/16WR130 NC/4.7K1/16W

R128 NC/10KR128 NC/10K

VGA-Rin
VGA-Gin
VGA-Bin
PC_SDA
PC_SCL
PC_VSYNC
PC_HSYNC
VGA_5V

B B

Place close to connector

ZD109 MLVG0402ZD109 MLVG0402

1 2

ZD110 MLVG0402ZD110 MLVG0402

1 2

ZD111 MLVG0402ZD111 MLVG0402

1 2

ZD112 MLVG0402ZD112 MLVG0402

1 2

ZD113 MLVG0402ZD113 MLVG0402

1 2

ZD114 MLVG0402ZD114 MLVG0402

1 2

ZD115 MLVG0402ZD115 MLVG0402

1 2

ZD116 NC/MLVG0402ZD116 NC/MLVG0402

1 2

C112

C112

NC/100N 16V

NC/100N 16V

1

E0

2

E1

3

E2
VSS4SDA

U100

U100

NC/M24C02-WDW6P

NC/M24C02-WDW6P

VCC

WC

SCL

8
7
6
5

EDID_WP
PC_SCL
PC_SDA

EDID_WP 5

Low Active

A A

T P V ( Top Victory Electronics Co . , Ltd. )

T P V ( Top Victory Electronics Co . , Ltd. )

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

Key Component

Key Component

Key Component

5

4

3

Date

Date

Date

08. VGA

08. VGA

08. VGA

2

OEM MODEL

OEM MODEL

OEM MODEL

TPV MODEL

TPV MODEL

TPV MODEL

PCB NAME

PCB NAME

PCB NAME

Sheet

Sheet

Sheet

of

8 13Thursday, October 09, 2014

of

8 13Thursday, October 09, 2014

of

8 13Thursday, October 09, 2014

Size

B

Size

B

Size

B

Rev

A

Rev

A

Rev

A

称爹

<称爹>

称爹

<称爹>

称爹

1

<称爹>

5

R160

R160
0R05 OHM

0R05 OHM

R131

R131

22 OHM 1/16W

USB CONN

USB CONN

CN106

CN106

USB3.0

USB3_SSRXN5
USB3_SSRXP5

USB3_SSTXN5
USB3_SSTXP5

1000mA

EN_U101

1

1234

1234

2
3
4

6 5

Traces of USB3.0
should be less than
10cm.

USB3_VBUS

22 OHM 1/16W

R134

R134

NC/10K

NC/10K

R136 5.1R 1/16WR 136 5.1R 1/16W
R137 5.1R 1/16WR 137 5.1R 1/16W

ZD120ZD120

ZD119ZD119

1 2

1 2

R140 5.1R 1/16WR140 5.1R 1/16W
R141 5.1R 1/16WR141 5.1R 1/16W

C119 100NF 25VC 119 100NF 25V
C120 100NF 25VC 120 100NF 25V

USB_PW_GPIO

C125

C125
100NF 25V

100NF 25V

5

3

U105

U105
G5250K1T1U

G5250K1T1U

D D

C C

R132

R132
NC/0R05 OHM

NC/0R05 OHM

USB0_D- 5
USB0_D+ 5

CN108

CN108

5

RXN

6

RXP

7

GND

8

TXN

9

TXP

USB CONN 9P

USB CONN 9P

1000mA

TH101

TH101

NC/PTCR

NC/PTCR

t

t

OUT

GND

2

USB_PW_EN 4,5

PWR-ON/OFF 4,5

500mA

t

t

12

TH100

TH100

NC/PTCR

NC/PTCR

U101

U101

G5250K1T1U

G5250K1T1U

OUT

+3.3V_Normal

IN

EN1OC

GND

2

1000mA

R142 5.1R 1/16WR142 5.1R 1/16W
R143 5.1R 1/16WR143 5.1R 1/16W

R144

R144

NC/10K

NC/10K

4

500mA500mA

EN_U101

USB_PW_GPIO

5

3

C115

C115
100NF 25V

100NF 25V

USB3_VBUS

1

USB3.0

USB3.0

VCC

2

D-

3

D+

4

USB2.0

USB2.0

GND

10

HAND1

11

HAND2

EN_U105

R145 22 OHM 1/16WR145 22 OHM 1/16W

R146 NC/10KR146 NC/10K

12

+5V_USB

1000mA

4

IN

EN1OC

EN_U105

C124 NC/ 22uF 10VC124 NC/22uF 10V

C123 10uF 16VC123 10uF 16V

+5V_USB

12

FB101

FB101
120R

120R

C116

C116
10uF 16V

10uF 16V

USB3_D- 5
USB3_D+ 5

4

INTERNAL USB 0

+3.3V_Normal

FB102 120RF B102 120R

1 2

500mA

+5V_Normal

USB1_D+5

WIFI_RST5

FB103 NC/120RFB103 NC/120R

1 2

R139 5. 1R 1/16WR139 5.1R 1/16W

CN107

CN107
CONN

CONN

1
3
5

ZD121 NC/M LVG0402ZD121 N C/MLVG0402

C118 100NF 25VC 118 100NF 25V

C117 10uF 16VC117 10uF 16V

1 2

埃

CN107

trace : diffenentail 100 R

U103 NCU103 NC

MDI_TP

1

MDI_TP5

MDI_TN

MDI_TN5

MDI_RP

MDI_RP5

MDI_RN

MDI_RN5

IN1

2

IN2

4

IN3
IN45NC

10

NC

9

NC

7

NC

6

GND

GND

3

8

C121 100NF 25VC121 100N F 25V

3

R138 5.1R 1/16WR 138 5.1R 1/16W

2
4

ZD122 NC/M LVG0402ZD122 N C/MLVG0402

6

USB1_D- 5

2

1

1 2

CN109

CN109

16

RJ45 15P

RJ45 15P

1

TCT P1

2

TH1

TD+ P2

3

TD- P 3

4

RD+ P 4

5

RD- P5

6

RCT P6

7

NC P7

8

NC P8

9

C122 100NF 25VC122 100N F 25V

NC P9

10

NC P1 0

11

NC P1 1

12

Y- P1 2

13

Y+ P 13

14

G- P1 4

15

G+ P 15

TH2

17

R147

R147
0R05

0R05

B B

3

OEM MODEL

OEM MODEL

OEM MODEL

TPV MODEL

TPV MODEL

TPV MODEL

PCB NAME

PCB NAME

PCB NAME

Sheet

Sheet

Sheet

of

9 13Thursday, Oct ober 09, 2014

of

9 13Thursday, Oct ober 09, 2014

of

9 13Thursday, Oct ober 09, 2014

T P V ( Top Victory Elec tronics Co . , Lt d. )

T P V ( Top Victory Elec tronics Co . , Lt d. )

T P V ( Top Victory Elec tronics Co . , Lt d. )

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

Key Component

Key Component

Key Component

09. USB & ETHERN ET

09. USB & ETHERN ET

09. USB & ETHERN ET

Date

Date

Date

A A

5

4

Size

D

Size

D

Size

D

Rev

A

Rev

A

Rev

A

称爹

<称爹>

称爹

<称爹>

称爹

<称爹>

2

1

5

4

3

2

1

HDMI? (Side)/(MHL)

CN500

CN500

20

SHLD0

TMDSD2+

D D

C C

22

DSHLD0

SHLD2

TMDSD2-

TMDSD1+

DSHLD1

TMDSD1-

TMDSD0+

DSHLD2

TMDSD0-

TMDSC+
CSHLD0
TMDSC-

CEC

NC
SCL
SDA

DDC_GND

23

21

SHLD3

SHLD1

HDMI

HDMI

VCC5

HPD

HDMI_RX2P

1

MHL_CD_SENSE

2

HDMI_RX2N

3

HDMI_RX1P

4
5

HDMI_RX1N

6

HDMI_RX0P

7
8

HDMI_RX0N

9

HDMI_CLKP

10
11

HDMI_CLKN

12

HDMI_CEC

13

HDMI_ARC

14

HDMISCL

15

HDMISDA

16
17

+5VBUS +5VBUS

18

HDMI_HPD

19

R502 100R 1/1 6W 1%R502 100R 1/1 6W 1%
C500 47NF 16VC50 0 47NF 16V
R504 300KR504 300K

R509 47K +-1% 1/16 WR509 47K +-1% 1/16 W

1200mA

Q500NCQ500
NC

R510 47K +-1% 1/16 WR510 47K +-1% 1/16 W

R519 NCR519 NC

PM14

MHL_CABLE_DET 5

R506 NC/0R05 OHMR506 NC/0R05 OHM

D500

D500

3

BAT54CH

BAT54CH

R514 33 OHM 1/16WR514 33 OHM 1/16 W
R516 33 OHM 1/16WR516 33 OHM 1/16 W

R518 NCR518 NC

R520 33 OHM 1/16WR520 33 OHM 1/16 W
R521 NCR521 NC

+5VBUS

2

+5V_USB

1

HDMI-SCL 5
HDMI-SDA 5

HDMI-HPDIN 5

HDMI_CLKN
HDMI_CLKP

HDMI_RX0N
HDMI_RX0P

HDMI_RX1N
HDMI_RX1P

HDMI_RX2N
HDMI_RX2P

MHL_CD_SENSE
HDMI_CEC
HDMISCL
HDMISDA

HDMI_HPD
HDMI_ARC

R500 5.1R 1/16WR500 5.1R 1/16W
R501 5.1R 1/16WR501 5.1R 1/16W

R503 5.1R 1/16WR503 5.1R 1/16W
R505 5.1R 1/16WR505 5.1R 1/16W

R512 5.1R 1/16WR512 5.1R 1/16W
R513 5.1R 1/16WR513 5.1R 1/16W

R515 5.1R 1/16WR515 5.1R 1/16W
R517 5.1R 1/16WR517 5.1R 1/16W

ZD500 NC/MLVG0402ZD50 0 NC/MLVG0 402

1 2

ZD501 NC/MLVG0402ZD50 1 NC/MLVG0 402

1 2

ZD502 NC/MLVG0402ZD50 2 NC/MLVG0 402

1 2

ZD503 NC/MLVG0402ZD50 3 NC/MLVG0 402

1 2

ZD504 NC/MLVG0402ZD50 4 NC/MLVG0 402

1 2

ZD505 NC/MLVG0402ZD50 5 NC/MLVG0 402

1 2

ZD506 NC/MLVG0402ZD50 6 NC/MLVG0 402

1 2

HDMI-CLKN 5
HDMI-CLKP 5

HDMI-RX0N 5
HDMI-RX0P 5

HDMI-RX1N 5
HDMI-RX1P 5

HDMI-RX2N 5
HDMI-RX2P 5

+5VBUS

R525

R525
10K 1%

10K 1%

R526

R526
39K

39K

HDMI ARC
DC voltage level = 4V
Signal voltage p-p = 500 mV +-100mV
(Test need add 55 ohm terminal resistor to GND)
Tr,Tf <= 60 ns

HDMI ARC Function

C504

C504

R527

R527

1UF 10% 16V

1UF 10% 16V

0R05 OHM

0R05 OHM

R528NCR528
NC

MHL

1200mA

MHL_CD_SENSE

R507 1K 1/16W 1%R507 1K 1/16W 1 %

R511

R511
NC/10K 1%

NC/10K 1%

+5VBUS

R522 10 OHMR522 10 OHM

C503

C503

100N 50V

100N 50V

AVDD5V-MHL

HDMI-ARCHDMI_ARC

+5V_USB

12

C501

C501

10uF 16 V

10uF 16 V

FB500

FB500
120R

120R

U501

U501

5

IN

4

STMPS2171STR

STMPS2171STR

HDMI-ARC 5

40mil

OUT
GND

FAULT3EN

1200mA

1
2

+5VBUS

C502

C502

10uF 16 V

10uF 16 V

B B

+5V_Standb y

Q501

OEM MODEL

OEM MODEL

OEM MODEL

TPV MODEL

TPV MODEL

TPV MODEL

PCB NAME

PCB NAME

PCB NAME

Sheet

Sheet

Sheet

10 13Thur sday, Octobe r 09, 2014

10 13Thur sday, Octobe r 09, 2014

10 13Thur sday, Octobe r 09, 2014

Q501

2N7002K

2N7002K

of

of

of

HDMI-CEC 5

1

Size

C

Size

C

Size

C

Rev

A

Rev

A

Rev

A

称爹

<称爹>

称爹

<称爹>

称爹

<称爹>

R523

R523
200 OHM

200 OHM

HDMI_CEC

R524 NCR524 NC

A A

T P V ( T op Victory Electronics Co . , Ltd. )

T P V ( T op Victory Electronics Co . , Ltd. )

T P V ( T op Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

Key Component

Key Component

Key Component

10. HDMI

10. HDMI

10. HDMI

Date

Date

5

4

3

Date

2

5

4

3

2

1

SI TUNER

D D

R148

R148
1M 1%

C129

C129

U106

U106
MxL661-AG-R

MxL661-AG-R

1

VDD_3p3

2

LNA_INP

3

LNA_INN

4

VDD_1p8

5

AGC_2/GPO_ 3

6

AGC_1

1M 1%

C126

C126

470NF 10V

470NF 10V

C127

C127
10NF 50V

10NF 50V

VDD_1.8V_OU TPUT

X100

X100
16MHz

16MHz

1 2

R150

R150
0R05 OHM

0R05 OHM

19

20

21

22

23AS24

25

E-PAD

XTAL_P

XTAL_N

VDD_1p8

RESET_N

GND_XTAL

18

CLK_OUT

VDD_IO

GND_DIG

VDD_1p2

SDA

SCL

SDA-T

17

SCL-T

16
15
14
13

2.2nF 5 0V

2.2nF 5 0V

C139

C139

C140

C140

100NF 25V

100NF 25V

+3.3V_TU

+3.3V_TU

High voltage isolation

J100

J100
RF CONN

RF CONN

R171

12345

C C

C131 1N 50VC131 1N 50 V

L104

L104
NC/0.56uH

NC/0.56uH

R171
0R05 OHM

0R05 OHM

3

D101

D101

BAV99

BAV99

1

2

C170

C170

NC/1N 50V

NC/1N 50V

1

2

L101

L101
75R

75R

4

3

VDD_1.8V_OUTPUT

C134

C134
NC/2.2nF

NC/2.2nF

1nF 50V

1nF 50V

1nF 50V

1nF 50V

C128

C128

C133

C133

C135

C135

NC/100N

NC/100N

LNA_INN

FB104

FB104
1000

1000

LNA_INP

+3.3V_TU

NC/100N

NC/100N

LNA_INP
LNA_INN

12

C136

C136

100NF 25V

100NF 25V

HS100

HS100
NC/Tuner co ver

NC/Tuner co ver

4
3
2
1

Tuner Power

U107

B B

+5V_Normal

U107

AP1117E3 3L-13-77

AP1117E3 3L-13-77

3

VIN

C149

C149

100NF 25V

100NF 25V

VCC3V3

VCC3V3

2

VOUT

C151

C151

C150

ADJ(GND)

1

C150

4

4

100NF 25V

100NF 25V

2.2nF 5 0V

2.2nF 5 0V

FB105

FB105
300R 4A

300R 4A

1 2

47NF 16V

47NF 16V

C152

C152

+3.3V_TU

C153

C153
10uF 16 V

10uF 16 V

IF_AGC_TUNER

AGC RC Filter &I2C

T_SDA5

T_SCL5

IF_AGC_T5

R152 100R 1/16W 1%R152 100R 1/16W 1%

R153

R153
100R 1/1 6W 1%

100R 1/1 6W 1%

R154

R154
100R 1/1 6W 1%

100R 1/1 6W 1%

C147

C147

33P 50V

33P 50V

C141

C141

100NF 25V

100NF 25V

SDA-T

SCL-T

C148

C148
33P 50V

33P 50V

Close Tuner

IF_AGC_TUNER

+3.3V_TU

Shield with GND

A A

IF_OUTP_2/GPO_ 17IF_OUTN_2/GPO _28IF_OUTP_19IF_OUTN_110VDD_3p311VDD_1p8

12

C142

C142

IF-IN+ VDD_1.8V_OUTPUT

100NF 25V

100NF 25V

IF-IN-

C143100NF 25VC143100NF 25V

C144

C144
100NF 25V

100NF 25V

C145

C145
100NF 25V

100NF 25V

DIF IN&OUT

IF-IN- VIFM

C146

C146

47PF 50V

47PF 50V

IF-IN+

C154

C154

Shield with GND

47PF 50V

47PF 50V

L105 0.22uHL105 0.22uH

L106 0.22uHL106 0.22uH

DIF2 5

VIFP

DIF1 5

T P V ( T op Victory Electronics Co . , Ltd. )

T P V ( T op Victory Electronics Co . , Ltd. )

T P V ( T op Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

Key Component

Key Component

Key Component

11. TUNER

11. TUNER

11. TUNER

Date

Date

5

4

3

Date

2

OEM MODEL

OEM MODEL

OEM MODEL

TPV MODEL

TPV MODEL

TPV MODEL

PCB NAME

PCB NAME

PCB NAME

Sheet

Sheet

Sheet

of

11 13Thur sday, Octobe r 09, 2014

of

11 13Thur sday, Octobe r 09, 2014

of

11 13Thur sday, Octobe r 09, 2014

Size

C

Size

C

Size

C

Rev

A

Rev

A

Rev

A

称爹

<称爹>

称爹

<称爹>

称爹

1

<称爹>

5

4

3

2

1

+24_Audio

D600

D600

D D

C C

1 2

SX36

SX36

+3.3V_Normal

1 2

1 2

D700 NC/RB551V-30D700 NC/RB551 V-30

+3.3V_AMP

I2S_SD05
I2S_LRCLK5
I2S_SCLK5 M_SCL 4,5,6
I2S_MCLK5

HS600

HS600

1
2

HEAT SINK

HEAT SINK

FB601

FB601
300R 4A

300R 4A

C600

C600

10UF 50V

10UF 50V

I2S_SD0
I2S_LRCLK
I2S_SCLK
I2S_MCLK

TP601TP6 01
TP602TP6 02
TP603TP6 03
TP604TP6 04
TP605TP6 05

TP606TP6 06
TP607TP6 07
TP608TP6 08
TP609TP6 09
TP610TP6 10

硂ㄇTP翴叫竚

鲸秖耚┘
よ獽ま絬代刚

+AMP_12V

+3.3V_AMP

C612

C612

C613

C613

10uF 16 V

10uF 16 V

100N 50V

100N 50V

AMP_CFG0

AMP_CFG1

R605 NC/0R05 OHMR605 NC/0R05 OHM
R606 0R05 OHMR606 0R05 OHM

I2S_MCLK
I2S_SCLK

I2S_LRCLK

I2S_SD0

RST_AMP
POP_MUTE
M_SCL
M_SDA

TOP Layer.

,

.

+3.3V_Normal

C603

C603

C604

C604

100N 50V

100N 50V

100N 50V

100N 50V

LB

LA

45LA46

47NC48

U600

U600

GNDL

VDDLA

49

THERMALPAD

1

SDATA1

2

MS

3

PLL

4

CFG0

5

CFG1

6

CLK_OUT

7

DGND

AD82588B- LG48NAY

DVDD
SDATA0
LRCIN
BCLK
MCLK

AD82588B- LG48NAY

C621

C621

100N 50V

100N 50V

8

9
10
11
12

NC13NC14NC15NC16NC17NC18NC19NC20NC21NC22NC23NC

43LB44

VDDLB

C605

C605

100N 50V

100N 50V

42

VDDRB

+AMP_12V

C606

C606

100N 50V

100N 50V

RA

RB

40RB41

GNDR

LINEIN

RESET#

ERROR#

DVDD

DGND

LREX

C607

C607

C608

C608

R600

+

+

100UF 35V

100UF 35V

AMP_PD

C619

C619

100N 50V

100N 50V

AMP_DEF
AMP_SA0
AMP_SA1

R610 22 OHM 1/16WR610 22 OHM 1/16W
R611 22 OHM 1/16WR611 22 OHM 1/16W

C627 NC/22P 50VC62 7 NC /22P 50V

C626 NC/22P 50VC62 6 NC /22P 50V

R600
10K 1/4W

10K 1/4W

RESET#

AMP_PD 7

Low Active

R607

R607

0R05 OHM

0R05 OHM

+

+

100UF 35V

100UF 35V

37

38RA39

NC

VDDRA

36
35
34
33
32

PD#

31

30

29

DEF

28

SA1

27

SA0

A_SCL

26

SCL

A_SDA

25

SDA

24

2.0 CH
24V
AD82588
12V
AD83586

2.1 CH
AD83586

INDUCTOR
10uH
073G253S 81 Y
15uH
373G253S247Y00
22uH
373G253S147Y00

+3.3V_AMP

C620

C620
22uF 6. 3V

22uF 6. 3V

R608 NC/4K7 1/16W 5%R608 NC/4K7 1 /16W 5%

R609 NC/4K7 1/16W 5%R609 NC/4K7 1 /16W 5%

M_SCL
M_SDA

M_SDA 4, 5,6

+3.3V_Normal

RA

RB

LA

LB

HCB3216KF-12 1T30

HCB3216KF-12 1T30

C602

C602
470pF 5 0V

470pF 5 0V

R601

R601
10 OHM

10 OHM

R603

R603
10 OHM

10 OHM

C616

C616
470pF 5 0V

470pF 5 0V

HCB3216KF-12 1T30

HCB3216KF-12 1T30

C623

C623
470pF 5 0V

470pF 5 0V

R612

R612
10 OHM

10 OHM

R614

R614
10 OHM

10 OHM

C631

C631
470pF 5 0V

470pF 5 0V

1 2

FB600

FB600

FB603

FB603

HCB3216KF-12 1T30

HCB3216KF-12 1T30

1 2

1 2

FB604

FB604

FB606

FB606

HCB3216KF-12 1T30

HCB3216KF-12 1T30

1 2

L600

L600

C601

C601

22uH

22uH

100N 50V

100N 50V

C610

C610

R602

R602

220N 50V

220N 50V

10 OHM

10 OHM

NC/HCB3216KF- 121T30

NC/HCB3216KF- 121T30

12

FB602

FB602

R604

R604
10 OHM

10 OHM

C614

C614

220N 50V

220N 50V

C617

C617

100N 50V

100N 50V

L601

L601
22uH

22uH

L602

L602
22uH

22uH

C622

C622

100N 50V

100N 50V

C625

C625

R613

R613

220N 50V

220N 50V

10 OHM

10 OHM

NC/HCB3216KF- 121T30

NC/HCB3216KF- 121T30

12

FB605

FB605

R615

R615
10 OHM

10 OHM

C629

C629

220N 50V

220N 50V

C632

C632

100N 50V

100N 50V

L603

L603
22uH

22uH

C611

C611
470NF 50V

470NF 50V

C618 NC/330nFC6 18 NC/3 30nF

C628

C628
470NF 50V

470NF 50V

C609

C609

10NF 50V

10NF 50V

C615

C615

10NF 50V

10NF 50V

C624

C624

10NF 50V

10NF 50V

C630

C630

10NF 50V

10NF 50V

CN600

CN600
CONN

CONN

R­R+
L­L+

CN600э

56

1
2
3
4

ノ夹非て

R

R­R+
L­L+

L

Connector

(for Audio debug)

+3.3V_AMP

R616 0R05 OHMR616 0R05 OHM

R617 NC/0R05 OHMR61 7 NC/ 0R05 OHM

AMP_CFG0
AMP_CFG1

R623 0R05 OHMR623 0R05 OHM

R622 NC/0R05 OHMR62 2 NC/ 0R05 OHM

For POP Noise

R620 240R 1%R620 240R 1%

AMP-MUTE

B B

AMP-MUTE5

R621

R621
10K 1%

10K 1%

+3.3V_Stand by

Q600

Q600

MMBT3906

MMBT3906

+5V_Standb y

R619

R619
15K 1/10W 1%

15K 1/10W 1%

0603

D601

D601

LL4148

LL4148

+

+

C633

C633

100UF 16V

100UF 16V

Q602

Q602

MMBT3906

MMBT3906

PD_MUTE

POP_MUTE

R624 10K 1%R624 10K 1%

MUTE

R618

R618

1K 1/16W 1 %

1K 1/16W 1 %

Q601

Q601
MMBT3904

MMBT3904

R625

R625
100K 1%

100K 1%

+3.3V_Normal

I2C address
Write=0110"SA0"0"SA1"0=0x60

+3.3V_Normal

R628

R628

NC/10K

NC/10K

AMP_SA0 RESET#

R632

R632
10K 1%

10K 1%

A A

5

AMP_SA1

R629

R629

NC/10K

NC/10K

R633

R633
10K 1%

10K 1%

AMP_DEF

+3.3V_Normal

R630

R630

NC/10K 1/16W 5 %

NC/10K 1/16W 5 %

R634

R634
10K 1%

10K 1%

AMP_PD

4

R626

R626

0R05 OHM

0R05 OHM

C634

C634

0.47uF 16V

0.47uF 16V

POP_MUTE

Reset (pull-up)

RST_AMP5

R631

R631
0R05 OHM

0R05 OHM

+3.3V_Normal

R627

R627

NC/1M

NC/1M

R635

R635
1K 1/10W

1K 1/10W

T P V ( T op Victory Electronics Co . , Ltd. )

T P V ( T op Victory Electronics Co . , Ltd. )

T P V ( T op Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

Key Component

Key Component

Key Component

12. AUDIO AMPILIFER

12. AUDIO AMPILIFER

12. AUDIO AMPILIFER

Date

Date

3

Date

2

OEM MODEL

OEM MODEL

OEM MODEL

TPV MODEL

TPV MODEL

TPV MODEL

PCB NAME

PCB NAME

PCB NAME

Sheet

Sheet

Sheet

of

12 13Thur sday, Octobe r 09, 2014

of

12 13Thur sday, Octobe r 09, 2014

of

12 13Thur sday, Octobe r 09, 2014

Size

C

Size

C

Size

C

Rev

A

Rev

A

Rev

A

称爹

<称爹>

称爹

<称爹>

称爹

1

<称爹>

5

4

3

2

1

iNAND FLASH

U404

D D

+3.3V_Normal

C C

B B

C4118

C4118
1uF 10V

1uF 10V

NF_D0
NF_D1
NF_D2
NF_A6

NF_D3
NF_D4
NF_D5
NF_D6
NF_D7

U404
THGBMBG5D1KBAIT

THGBMBG5D1KBAIT

A3

DAT0

A4

DAT1

A5

DAT2

A6

VSS

A7

NC

B2

DAT3

B3

DAT4

B4

DAT5

B5

DAT6

B6

DAT7

C2

VDDI

C4

Vssq

C5

NC

C6

Vccq

D4

A1 index

E5

NC

E6

Vcc

E7

Vss

E8

NC

E9

NC

E10

NC

F5

Vcc

F10

NC

G3

NC

+3.3V_Normal

C4120 10UF 6.3V 20%C4120 10UF 6.3V 20%

NC

NC
Vssq
Vccq
Vssq
Vccq
Vssq
Vccq
Vssq

CLK
CMD
Vccq

NC
Vcc
Vss

NC

NC

RSTN

Vcc

VSS

Vss

DS

NC
Vss

NCB1NCC1NC

N1

C4121 2.2UF 16VC4121 2.2UF 16V

C4123 100NF 25VC4123 100NF 25V

C4124 100NF 25VC4124 100NF 25V

C4122 100NF 25VC4122 100NF 25V

+3.3V_Normal

P10
P7
P6
P5
P4
P3
N5
N4
N2
M6
M5
M4
K10
K9
K8
K7
K6
K5
J10
J5
H10
H5
G10
G5

NF_J5

NF_CLK
NF_CMD

NF_RSTZ

C4119NCC4119

NC

NF_D0
NF_D1
NF_D2
NF_D3
NF_D4
NF_D5
NF_D6
NF_D7
NF_CMD

NF_CLK
NF_CMD
NF_RSTZ

NF_D0
NF_D1
NF_D2
NF_D3
NF_D4
NF_D5
NF_D6
NF_D7

R4092 10K 1%R4092 10K 1%
R4093 10K 1%R4093 10K 1%
R4094 10K 1%R4094 10K 1%
R4095 10K 1%R4095 10K 1%
R4096 10K 1%R4096 10K 1%
R4097 10K 1%R4097 10K 1%
R4098 10K 1%R4098 10K 1%
R4099 10K 1%R4099 10K 1%
R4100 10K 1%R4100 10K 1%

R4101 22 OHM 1/16WR4101 22 OHM 1/16W
R4102 0R05 OHMR4102 0R05 OHM
R4103 0R05 OHMR4103 0R05 OHM

R4104 0R05 OHMR4104 0R05 OHM
R4105 0R05 OHMR4105 0R05 OHM
R4106 0R05 OHMR4106 0R05 OHM
R4107 0R05 OHMR4107 0R05 OHM
R4108 0R05 OHMR4108 0R05 OHM
R4109 0R05 OHMR4109 0R05 OHM
R4110 0R05 OHMR4110 0R05 OHM
R4111 0R05 OHMR4111 0R05 OHM

E-MMC(Ver4.5 Application): R4122 and R4123
E-MMC(Ver5.0 Application): R4122 and R4123

NF_A6

R4122 NC/0R05 OHMR4122 NC/0R05 OHM

NF_J5

R4123 NC/0R05 OHMR4123 NC/0R05 OHM

+3.3V_Normal

EMMC_CLK
EMMC_CMD
EMMC_RSTZ

EMMC_D0
EMMC_D1
EMMC_D2
EMMC_D3
EMMC_D4
EMMC_D5
EMMC_D6
EMMC_D7

ぃン
ン

+3.3V_Normal

C4116 2.2UF 16VC4116 2.2UF 16V

EMMC_CLK 5
EMMC_CMD 5
EMMC_RSTZ 5

EMMC_D0 5
EMMC_D1 5
EMMC_D2 5
EMMC_D3 5
EMMC_D4 5
EMMC_D5 5
EMMC_D6 5
EMMC_D7 5

C4117 100NF 25VC4117 100NF 25V

E-MMC Layoutǐ
NF_D0(A3)-A3

絬隔畖

:

NF_D1(A4)-A4
NF_D2(A5)-A5
NF_D3(B2)-B2, A2
NF_D4(B3)-B3,C3,D2,D1
NF_D5(B4)-B4,D4,E3,F2,F1
NF_D6(B5)-B5
NF_D7(B6)-B6,A7
VDDI(C2)-C2,C1

NF_CLK(M6)-M6,N7,P8
NF_CMD(M5)-M5,M8,N9,P9
NF_RSTZ(K5)-K5,M9,N10,P10

A A

T P V ( Top Victory Electronics Co . , Ltd. )

T P V ( Top Victory Electronics Co . , Ltd. )

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

Key Component

Key Component

Key Component

5

4

3

Date

Date

Date

13. NAND FLASH

13. NAND FLASH

13. NAND FLASH

2

OEM MODEL

OEM MODEL

OEM MODEL

TPV MODEL

TPV MODEL

TPV MODEL

PCB NAME

PCB NAME

PCB NAME

Sheet

Sheet

Sheet

of

13 13Thursday, October 09, 2014

of

13 13Thursday, October 09, 2014

of

13 13Thursday, October 09, 2014

Size

B

Size

B

Size

B

Rev

A

Rev

A

Rev

A

称爹

<称爹>

称爹

<称爹>

称爹

1

<称爹>

Info

2014 © Koninklijke Philips N.V 保留所有权利。

规格如有更改，恕不另行通知。 所有商标均是Koninklijke Philips N.V 或它们各自所有者的财
产。TPV Display Technology(Xiamen)Co.,Ltd. 保留随时更改产品的权利，而且没有义务对较
早前提供的产品进行相应的调整。

制造商:冠捷显示科技(厦门)有限公司

型号:
40PFF5650/T3、50PFF5650/T3、55PFF5650/T3、40PFF5655/T3、48PFF5655/T3、50PFF5655/T3

本手册中的材料对于此系统的设计用途来说已经足够。 如果产品或其单个模块或程序用于除此处
指定用途之外的其它目的，则必须首先确认其有效性和适合性。

产品外形根据型号不同会有所差异，请以实际机型为准！

产品不断更新，规格如有更改恕不另行通知！

对于本文档内容中的任何错误，以及因本文档内容造成的任何问题，
TPV Display Technology(Xiamen)Co.,Ltd. 概不负责。
TPV Display Technology(Xiamen)Co.,Ltd. 会尽快地纠正用户报告的错误并将其公布在 TPV
Display Technology(Xiamen)Co.,Ltd. 支持网站上。

Pixel

像素特性

此液晶显示产品具有很高的彩色像素。 尽管其有效像素高达 99.999% 或更
高，但屏幕仍可能持续出现黑点或亮点（红色、绿色或蓝色）。 这是显示器
的结构属性（在通用行业标准之内），不是故障。

Warranty

保修

用户不可更换任何组件。 请勿打开或取下电视机后盖暴露出产品内部。 必
须由Philips 服务中心和官方修理店进行维修。否则所有声明或暗示的保修都
将失效。

本手册中明确禁止的任何操作、本手册中未建议或授权的任何调整或装配步
骤均不在保修范围内。

Trademarks

版权

所有其它已注册和未注册的商标是其各自所有者的财产。

® Kensington 和 Micro Saver 是 ACCO World Corporation 在美国注册
和全球其它国家/地区已注册及正在申请的商标。

本软件部分版权所有 © The FreeType Project (www.freetype.org)。

HDMI、HDMI 徽标和高清多媒体接口是 HDMI Licensing LLC 的商标或注册
商标。

本产品经过杜比实验室的许可而制造。杜比和双D符号是杜比实验室的注册
商标。

Philips 和Philips 盾牌图形是皇家飞利浦电子股份有限公司的注册商标，其使
用需遵循皇家飞利浦电子股份有限公司的许可。

Safety

安全

在使用电视机之前，请阅读并理解所有说明。 因未遵守说明而造成的损坏不
在保修范围内。

小心触电或发生火灾！

切勿让电视机与雨或水接触。 切勿将液体容器（例如花瓶）放置在电
视机旁边或上面。 如果将液体洒到了电视机表面或内部，请立即断开
电视机的电源。 请与Philips 客户服务中心联系，对电视机进行检查后
再行使用。

切勿将电视机、遥控器或电池放在明火或其它热源（包括直射的阳
光）附近。为避免火焰蔓延，请始终使蜡烛或其它明火远离电视机、
遥控器和电池。

切勿向电视机上的通风槽或其它开口中插入任何物体。
旋转电视机时，请确保电源线不会绷紧。 电源线绷紧会使电源连接变

松，进而产生火花。

小心短路或起火！

切勿将遥控器或电池暴露在雨中、水中或过热的环境中。
请避免电源插头产生拉力。 松动的电源插头可能产生火花或者导致起

火。

小心人身伤害或电视机损坏！

需由两个人搬运重量超过 25 千克的电视机。
将电视机安装在机座上时，请仅使用提供的机座。 将机座牢固地固定

到电视机上。 将电视机放在水平、平坦且可承受电视机和机座总重量
的表面上。

采用壁挂方式安装电视时，请仅使用可承受电视机重量的壁挂安装托
架。将壁挂安装托架固定到可承受电视机和壁挂安装托架总重量的墙
壁上。
TPV Display Technology(Xiamen)Co.,Ltd. 对由于安装不当而造成
的事故、人身伤害或损失不负任何责任。

Safety

小心伤害儿童！

请遵循以下注意事项，以避免因电视机掉落而导致儿童受伤：

切勿将电视机放在由可拉动的布或其它材料覆盖的表面上。
确保电视机的任何部分均位于表面边缘以内。
将电视机放在较高的家具（如书柜）上时，一定要将家具和电视机都

固定到墙壁或适当的支撑物上。
告知儿童爬上家具触摸电视机可能带来的危险。

小心误食电池！

此产品的遥控器含有电池，有可能被孩童误食，请将电池放于孩童无
法接触的位置。

小心过热！

切勿将电视机安装在封闭空间内。 始终在电视机周围留出至少 4英寸
或 10厘米的空间以便通风。 确保窗帘或其它物体不会遮挡电视机上的
通风槽。

小心损坏电视机！

在将电视机连接到电源插座上之前，请确保电源电压与电视机背面印
刷的值相匹配。 如果电压不同，切勿将电视机连接到电源插座上。

电视长期不使用的情况下,请切断电源。

小心人身伤害、起火或电源线损坏！

切勿将电视机或任何物体放在电源线上。
电源插头作为断开装置，应当保持能方便地操作。
断开电源线时，应始终握住插头，而不能拉电缆。
雷雨天气来临之前，请断开电视机与电源插座及天线的连接。 在雷雨

天气里，切勿触摸电视机、电源线或天线的任何部分。
接入本设备的有线网络天线必须与保护接地隔离,否则可能会引起着火

等危险!

小心听力损害！

避免在高音量下或长时间使用耳机或听筒。

Safety

低温

如果在低于 5°C 的温度下运送电视机，请先拆开电视机的包装，待
电视机适应了室温后再将电视机连接到电源插座上。

Important

屏幕养护

在使用电视机之前，请阅读并理解所有说明。 因未遵守说明而造成的损坏不
在保修范围内。

尽量避免静止图像。 静止图像是在屏幕上保持很长时间的图像。
静止图像可能会导致电视屏幕永久性损坏，下述原因导致的电视机屏

幕出现图像残影、局部余像、痕迹问题，显示屏不在保修范围之内。

不要在液晶电视屏幕上显示静止图像超过2小时，因为这样会导
致出现屏幕图像残影，为避免此问题请您在显示静止图像时降低
屏幕的亮度和对比度。

长时间观看4：3格式的节目时，在屏幕的左、右两侧和图像的
边缘会留下不同的痕迹，所以请您不要长时间使用此模式。

显示电子游戏和电脑静止图像的时间过长，可能会导致局部余
像，出现因荧光屏灼伤而造成的屏幕图像残影，所以请您在使用

时适当降低亮度和对比度。
在清洁前拔下电视机插头。
用柔软的干布擦拭电视机和框架。 切勿使用酒精、化学品或家用清洁

剂等物质清洁电视机。
小心损坏电视机屏幕！ 切勿使用任何物体接触、推按、摩擦或敲击屏

幕。
为了避免变形和褪色，请尽快擦掉水滴。

Sustainability

旧产品和电池的处理

在使用电视机之前，请阅读并理解所有说明。 因未遵守说明而造成的损坏不
在保修范围内。

本产品采用可回收利用的高性能材料和组件制造而成。

如果产品上贴有带叉的轮式垃圾桶符号，则表示此产品符合欧盟指令
2012/19/EU。 请自行了解当地的电子和电气产品分类收集系统。
请遵守当地规定，不要将旧产品丢弃到普通生活垃圾中。
正确弃置旧产品有助于避免对环境和人类健康造成潜在的负面影响。

本产品包含欧盟指令 2006/66/EC 涉及的电池，该电池不可与普通生活垃圾
一起处理。
请自行了解当地关于分类收集电池的规定，正确弃置电池有助于避免对环境
和人类健康造成负面影响。

Control Key

控制面板

①. 打开/关闭控制菜单，

在控制菜单上，当光
标显示在音量、频
道、信源时，按此按
键关闭控制菜单；当
光标显示在关机时，
按此按键电视关机。
操作普通界面，可作
为确认键。

②/③在控制菜单上左右移

动光标，操作普通界
面时，可左右移动光
标。

④/⑤在控制菜单上，当光

标显示在音量时，按
此键可调整音量；当
光标显示在频道时，
按此键可切换频道；
当光标显示在信源
时，按此键可切换信
源。操作普通界面
时，可上下移动光
标。

file:///H|/Manual/813%20PHILIPS/2K14/PFF5655_40424850/PFF5655_40424850/Your_TV/Control_Key/description.html[2014-11-6 10:50:08]

Remote_control

遥控器

1. (待机-开机)

在电视开机时将其切换到待机。
在电视待机时开机。

2. 播放按钮

控制媒体播放。

3. 3D

本机不支持。

4. 流声溢彩

本机不支持。

5. 流光幻彩

本机不支持。

6. 录制键

本机不支持。

7. TV

切换至电视功能。

8. 流光溢彩

本机不支持。

9. 功能列表

打开或关闭主菜单。

10. 智能电视

进入智能电视主界面。

11. 信号源

开启或关闭信号源选单，选择连接的
设备。

12. 信息

提示当前电视所处的状态。

13. 设置

打开设置选项。

14. 选项

访问与当前活动或选择相关的选项
。

15. 确认

确认输入或选择和在观看电视时显示
频道列表。

16. 导航按钮

导航菜单。
在互联网电视首页开启时，用于鼠标
在对象间移动。

17. (返回)

返回上一个菜单或退出当前应用。

18. 频道 - / 频道 +

电视下切换上一个或下一个频道，部
分场景下可进行向上/向下翻页及光标
的移动。

19. (静音)

静音或恢复音量。

20. 音量+/-

提高和降低音量。

Remote_control

21. 彩色按钮

多功能键。

22. 0-9 数字按钮

选择一个频道或输入频道的数字。

23. 帮助

开启使用说明书。

24. 回看

回看节目。

Use Remote Control

遥控器使用

使用遥控器时，按住它靠近电视，并
指向遥控器传感器。

确保遥控器和电视之间的视线没有被
家具、墙壁或其它物件妨碍。

本电视支持 "飞利浦智能遥控器"软件（该软件可通过各大应用市场下载）。

通过使用 "飞利浦智能遥控器"软件，用户可以:

1. 无线传屏 互联易享：把其他支持互联易享设备上的视频，音频，图片在本
电视上播放，显示 。

2. 使用本应用需要移动设备和飞利浦智能电视处于同一局域网络内 。

*

"飞利浦智能遥控器"的详细操作可参看该软件。

file:///H|/Manual/813%20PHILIPS/2K14/PFF5650_PFF5655/PFF5650_PFF5655/Your_TV/Use_RC/description.html[2014-12-17 15:26:16]

Switch on

打开/关闭电视，或切换为待机

待机指示灯

遥控器上电源开关

打开电视

请将电源线插入AC电源插座。

如果待机指示灯为红色，
按遥控器上的

(待机-开

机)。

开机状态时切换到待机

按遥控器上的 (开机-待机)。

待机指示灯变为红色。

提示
尽管待机时电视消耗的电量不多，但还是
会耗电的；只有拔下电源插头，本产品才
会完全断电。如果长时间不用，请拔下电
源插头。

Switch Channels

切换频道

不使用频道列表切换频道

按遥控器上的频道 +/-。
用遥控器上的数字按钮输入频道

号码。
按遥控器上的回看键切换回到前

一个频道。

使用频道列表切换频道

你可使用频道列表观看所有可接收到
的频道。

1 按确认。

频道列表显示。

2 按

选择频道。

3 按确认观看选择的频道。
4 按

(返回)退出频道列表。

Watch connected devices

观看连接的设备

注
选择外部信号源之前，请将外接设备打开。

使用信号源按钮。

1 按 信号源。

信号源列表出现。

2 按

选择一个设备。

3 按确认选择。

电视切换到所选设备。

Adjust Volume

调整电视音量

提高或降低音量

按遥控器上的音量+/-。

静音或取消静音

按遥控器上的 静音。

再按一次遥控器上的 恢
复声音。

Menus

访问电视菜单

菜单可帮助您设定频道，更改画面和声音设置，以及访问其它功能。

1. 按 功能列表。
菜单开启

注
如果用户插入USB/SD存储设备时，会出现媒体播放中心图标。

2. 选择下列选项后，请按确认:

[观看电视]: 当其他讯号源被选取时，选择此项以切换回电视频
道。

[智能电视]: 进入智能电视，尽情享受智能生活。
[信号源]: 显示信号源列表。
[节目导视]: 访问电子节目指南。
[帮助]: 进入电视使用导览。
[设置]: 更改画面、声音及其他设定。

Language

变更语言

你可选择变更菜单的语言。

1. 按 功能列表。

2. 选择[设置] > [电视设置] >[首选项] > [菜单语言]，然后按

3. 选取你想要的语言后按确认。

。

Input_Rename

重命名外接设备

在信号源菜单中外接设备之后，你可依照自己的喜好重新命名。

注
设备名称最多可使用7个中文，15个英文。

1. 按 (信号源)。

2. 选择要重命名的设备后，按绿色键重命名。

3. 输入设备名称的视窗开启。

4. 按确认。

输入文字的视窗开启。

5. 选择字符后按确认。

6. 新的名称输入完毕后，选择[完成]，然后按确认。

注
如需重置，请按遥控器黄色键，选择[继续]，可恢复到默认名称和图标。

Sound settings

更改声音设置

更改声音设置以适合您的喜好。您可以应用预定义的设置或手动更改设置。

快速设定声音设置

此功能可帮助你快速设定声音

1. 按 功能列表。

2. 选择[设置] > [快速设置画面和声音]，然后按确认。

3. 依照画面上的说明选择你喜爱的设置。

使用灵智声音

使用灵智声音应用预定义的声音设置。

1. 按

选项，选择[画面和声音] >[灵智声音]，然后按确认。

2. 选择下列其中一项设定后按确认。

[标准]: 适用于大多数的环境与类型的声音设置。
[新闻]: 适用于语音（如新闻）的声音设置。
[影院]: 适用于电影的声音设置。
[游戏]: 适用于游戏的声音设置。
[戏剧]: 适用于戏剧节目的声音设置。
[体育]: 适用于运动型节目的声音设置。
[个人设定]: 使用在声音选项中所设的自订声音设置。

手动调整声音设置

1. 按 功能列表。

2. 选择[设置] > [电视设置]，然后按确认。

3. 选择[声音]后，选择下列其中一个设定后按确认。

[灵智声音]: 访问预定义的灵智声音设置。
[重置]: 回复到最初的预设值。
[晶晰声效]: 增进声音的清晰度。
[低音]: 调整低音。
[高音]: 调整高音。
[环绕]: 开启环绕声音。
[自动音量调节]: 切换频道时，自动减小突然性的音量变化。
[平衡]: 调整左右扬声器的平衡。

Picture Settings

[色温]: 调整画面色彩平衡。

更改画面设置

更改画面设置以适合您的喜好。您可以应用预定义的设置或手动更改设置。

快速设定画面设置

此功能可帮助你快速设定画面

1. 按 功能列表。

2. 选择[设置] > [快速设置画面和声音]，然后按确认。

3. 依照画面上的说明选择你喜爱的设置。

使用灵智画面

使用灵智画面应用预定义的画面设置。

1. 按

选项，选择[画面和声音]>[灵智画面]。

2. 选择下列其中一项设定后按确认。

[鲜艳]: 应用多彩动态设置，适用于白天观赏时使用。
[自然]: 应用自然画面质量。
[标准]: 调整画面设置以适应大多数视频环境和类型。
[影院]: 应用观看电影设置。
[照片]: 适用于观赏照片。
[节能]: 应用低能耗设置。
[个人设定]: 使用自订的画面设定。

手动调整画面设置

1. 按 功能列表。

2. 选择[设置] > [电视设置]，然后按确认。

3. 选择[画面]后，选择下列其中一个设定后按确认。

[灵智画面]: 选取预定义的设定。
[重置]: 将设定重设到最初的预设值。
[对比度]: 调整对比度，增加亮部与暗部间的强度差异。
[背景光]: 调整背光强度差异。
[亮度]: 调整较暗区域的强度和精细度。
[色彩]: 调整颜色饱和度。
[清晰度]: 调整图像的清晰度。
[降噪]: 过滤和降低图像中的噪点。

Picture Settings

[自定义色温]: 自己设定喜爱的画面色彩平衡。 (只有在色温选取
自定义时可做个人设定。)

[锐腾核芯]: 微调每个像素以匹配周围像素。这会产生完美的高清
图像。

[高级清晰度]: 启用超高画面清晰度。
[动态对比度]: 随图像变化增强对比度。
[动态背光]: 调整电视背光的亮度以匹配灯光条件。
[色彩增强]: 使色彩更鲜艳更丰富。
[伽马]: 使色彩更鲜艳更丰富。

[电脑模式]: 当电脑使用HDMI连接到电视时调整画面设置。

[画面格式]: 更改画面格式。
[屏幕边缘修整]: 调整观看的画面大小。(当设置在最大值时，你

可能会看见画面边缘会出现杂讯及不平整。)
[屏幕偏移]: 调整各个画面格式的画面位置。

Picture format

更改画面格式

1. 按 功能列表。

2. 选择[设置] > [电视设置] > [画面] > [画面格式]，然后按

画面格式摘要

可以配置以下画面设置。

注
根据画面源的格式，有些画面设置不可用。

[超放大银幕]:
(不适用于电脑模
式。) 移除4:3格
式时所造成的黑
边。此动作会造
成画面出现微小
的变形现象。

。

[电影扩展14:9]:
(不适用于高清及
电脑模式。) 将
4:3的画面格式调
整为14:9。

[4:3]:
显示传统的4:3画
面格式。

[无格式转换]:
会将清晰度调整
至最大值。由于
电视台的播放系
统，画面可能会
有些微的变形发
生。将你的电脑
分辨率设定在宽
屏幕模式以取得
最佳的显示效

[电影扩展16:9]:
(不适用于电脑模
式。) 将4:3的画
面格式调整为
16:9。

[宽屏幕]:
将4:3的画面格式
调整为16:9。

果。

[字幕放大]:
(不适用于高清及

Picture format

电脑模式。) 在整
个荧幕上显示4:3
画面格式让字幕
可显现，但画面
顶部会有部分被
裁切。

Option

使用选项菜单

访问与当前活动或选择相关的选项。

1. 观看电视时，按

选项。

选项目录分为选项、画面和声音、节能设置。

2. 选择选项其中一个项目后按确认:

[状态]:显示目前观看频道的资讯。
[时间]:显示时间。
[显示遥控器]:HDMI下开启或关闭遥控器按键的显示。
[字幕语言]:选择显示字幕语言。
[音频语言]:选择播放的音频语言。
[双语I-II]:选择正确声道。

3. 选择画面和声音其中一个项目后按确认:

[灵智画面]:用于快速切换图像效果。
[灵智声音]:调整声音模式。
[扬声器]:调节扬声器来源。
[画面格式]:更改画面格式。

4. 选择节能设置其中一个项目后按确认:

[节能模式]:打开图像模式，选取节能模式。
[关闭屏幕]:关闭屏幕进行节能，在此期间电视仍为打开状态，按遥控器上的
任意键可打开屏幕显示。
[自动关机]:设定自动关机时间，若无操作且无信号一段时间后自动关闭电
视，以达到节能目的。

提示
按遥控器上的

选项进入选单。

Favorite

创建和使用喜好频道列表

您可以创建所喜好电视频道的列表，以使您可以轻松找到这些频道。

观看喜好列表中的频道

1. 观看电视时，按确认。
频道列表出现。

2. 选择“喜好”频道列表。
只有喜好列表中的频道会出现在频道列表中。

注
在你将频道加到喜好列表之前，喜好频道列表是空的。

查看所有频道

在你将频道加到喜爱列表之前，喜爱频道列表是空的。

1. 观看电视时，按确认。
频道列表出现。

2. 选择“所有”频道列表。
所有频道会显示在频道列表中。

注
在您查看频道列表时，所有喜好频道会标有一个星号。

将频道从喜好列表中增加或移除

1. 观看电视时，按确认。
频道列表出现。

2. 选择“所有”频道列表。
所有频道会显示在频道列表中。

3. 选择频道，然后按黄色键标记为喜好频道。
该频道被增加到喜好列表。

4. 选择“喜好”频道列表，或者选择“所有”频道列表中已标记为喜好

的频道。

5. 按黄色键清除标记。
该频道从喜好列表中移除。

EPG

使用EPG

节目导视 (EPG) 是数字频道提供的屏上指南。 使用EPG，您可以

查看当前广播的数字节目的列表
收看正在传入的节目

开启EPG(节目导视)

1. 按 功能列表。

2. 选择[节目导视]，然后按确认。

注
非数字频道下不能直接开启。

file:///H|/Manual/813%20PHILIPS/2K14/PFF5650_PFF5655/PFF5650_PFF5655/Use_more/EPG/description.html[2014-12-5 14:50:21]

Time

使用电视机时间

您可以在电视机屏幕上显示时间。

显示电视时间

1. 观看电视时，按

选项。

选项目录显示。

2. 选择[时间]，然后按确认:
时间显示。

注
若要关闭时间，重复上述动作。

Timer

使用定时器

您可以使用定时器，以便在指定时间将电视切换到待机。

使用睡眠定时器

睡眠定时器可以在预定义的时间过后，将电视切换到待机。

提示
您可以提前关闭电视，也可以在倒计时期间重新设置睡
眠定时器。

1. 按功能列表。

2. 选择[设置]>[电视设置]>[首选项]>[睡眠定时器]。

睡眠定时器显示。

3. 从0到180分钟之间选择一个预定时间。
睡眠定时器以十分钟为单位做设定。若定时器被设定为0，睡眠定

时器将被关闭。

4. 按确认开启睡眠定时器。
当预定时间到时，电视将会切换成待机模式。



Lock

使用电视机锁定

通过锁定电视控制，您可以防止儿童观看某些节目或频道。

设置或更改密码

1. 按功能列表。

2. 选择[设置]>[频道设置]>[儿童锁]>[设置密码]。

3. 用遥控器上的数字键输入你的密码。

依照荧幕上的指示设置或是更改你的密码。

提示
如果您忘记密码，请输入'8888'覆盖现有密码。

锁定或解锁一个或多个频道

1. 按确认键打开频道列表。

2. 选择要锁定或解除锁定的频道后，按

道锁定]/

[频道解锁]。

选项，选择[频

当你第一次要观看被锁定的频道时，你将会被要求输入密码。

3. 设定后锁定频道功能会立即生效。

注
当你使用频道列表或数字按钮选取被锁定的频道时，将会提醒
你需要输入密码。

Update software

更新电视软件

Philips 不断努力改进其产品，我们建议您在推出更新时对您的电视软件进行
更新。

检查当前软件版本

1. 按

2. 选择[设置] >

功能列表。

[软件设置]> [升级管理] > [当前版本信息]。

显示目前软件版本资料。

更新软件

你可使用下列方法更新软件：

使用USB储存装置自动更新

1. 按 功能列表。

2. 选择[设置] > [更新软件]。

3. 依照画面上的说明更新软件。

注
软体更新完后需移除U盘，按照提示重新启动机器。
软体更新请使用U盘更新, 硬盘有可能因为电流需求过大而造成
更新失败重启。

Preferences

更改电视的偏好设定

1. 按功能列表。

2. 选择[设置]>[电视设置]>[首选项]。

3. 选择下列其中一个项目后确认。

[菜单语言]:选取你想要的语言。
[睡眠定时器]:在设定的时间后让电视进入休眠。
[自动关机]:为了节省能源，无信号状态下，当电视机在一段时

间下没有使用,电视将被自动关机。
[音量条]:当你调整音量时显示音量大小。
[自动调整]:在电脑模式下，自动调整画面设置。
[按键提示音]:打开遥控器的按键声音。当使用者按下遥控器按

键时，电视会发出提示音。
[键盘和输入法]:选择谷歌拼音输入法。
[电视名称]:设定电视的名称。在使用互联易享功能时，指定传

送媒体档案时电视所使用的名称。
[出厂设置]:将画面及声音的设置重置到出厂时的设定。频道设

定将不会被重置。
[重新设定电视机]:将电视的所有设置项全部恢复到默认值。

Demo

观看电视演示

你可从电视演示中更了解电视的功能。某些型号没有此演示功能。

1. 观看电视时，按功能列表。

2. 选择[设置]

>[观看演示]>[锐腾核芯]，然后按确认观看。

Reset

重置到出厂时的设定

你可以将画面及声音的设置重置到出厂时的设定。频道设定将不会被重置。

1. 按功能列表。

2. 选择[设置]

>[电视设置]>[首选项]>[出厂设置]，然后按确认。

3. 选择[重置]后，按确认开始重置设定。

Play_from_USB

从连接的USB储存设备中观看照片与播放音乐及影片

1. 打开电视。

2. 连接USB储存设备到电视侧面的USB插槽。

3. 按功能列表。

4. 选择[媒体播放中心]，然后确认。

5. 若有多个USB储存设备，选择要读取的USB储存设备后，按确认。

浏览页开启。

观看照片

1. 在浏览页中选取[文件]或[图片]，然后按确认。

2. 选取一张照片后按确认。

该照片将会被放大至全荧幕。

开始/暂停播放幻灯片

返回至浏览页

(导航按钮)

更改播放幻灯片的设定

1. 在播放幻灯片时，按

选项。

显示幻灯片的选项目录，依照荧幕上的指示浏览照片。

聆听音乐

1. 在浏览页中选取[文件夹]或[音乐]，然后按确认播放。

依照荧幕上的指示更改播放音乐的设定。

观看上一张/下一张照
片

请见选项说明

Play_from_USB

注
在互联易享模式下不支持"快退/快进"播放音乐。

开始/暂停播放音乐

上一页/下一页曲目 返回至浏览页

请见选项说明

观看幻灯片时播放音乐

你可在观看幻灯片的同时播放背景音乐。

(导航按钮)

快退/快进

1. 选择一个音乐专辑。

2. 按确认。

3. 按返回回到浏览页主画面。

4. 选择一个相簿。

5. 按确认播放幻灯片。

注
在互联易享模式下不支持观看幻灯片同时播放背景音
乐。

观看影片

1. 在浏览页中选取[文件]或[视频]。

2. 按确认播放影片。

Play_from_USB

依照荧幕上的指示更改播放影片的设定。

注
在互联易享模式下不支持"快退/快进"播放影片。

开始/暂停播放影片

上一个/下一个影片 返回至浏览页

请见选项说明

(导航按钮)

快退/快进

Play_from_Simplyshare

开启互联易享观看照片与播放音乐及影片

1. 打开电视。

2. 将电视连接互联网或无线网络

3. 开启支援互联易享的多媒体设备。

互联易享的多媒体设备将会透过网络与电视分享多媒体档案。

4. 按

(信号源)。

5. 选择[互联易享]，然后按确认。
浏览页开启。

观看照片

1. 在浏览页中选取[图像]，然后按确认。

2. 选取一张照片后按确认。

返回至浏览页

聆听音乐

1. 在浏览页中选取[音乐]，然后按确认播放。

Play_from_Simplyshare

依照荧幕上的指示更改播放音乐的设定。

观看影片

返回至浏览页

1. 在浏览页中选取[视频]。

2. 按确认播放影片。

返回至浏览页

Remove_USB

移除USB储存裝置

注意
请依照下列步骤移除以预防损坏USB储存装置。

1. 按 返回离开浏览页主画面。

2. 等候约五秒钟后再移除USB储存装置。

Supported_video_formats

USB支持的视频格式

Supported_video_formats

Supported_audio_formats

USB支持的音频格式

注意

1.如果内容或者封装或者编码不符合标准，视频内容有可能无
法正常播放,某些片源的具体参数超出解码范畴造成的不能播
放，不属本机故障。

2.不支持动态的GIF图片。

3.将设备连接到电视之前，请先备份文件以防文件受损或数据
丢失。对于不支持USB存储设备，Philips不承担任何责任，同
时，对于该设备中的数据损坏或丢失也概不负责。

4.可能不支持功率较大的USB设备。（超过0.5A)

5.连接或使用USB设备时，如果出现功率过载警告信息，则可能
无法识别此设备或设备可能产生故障。

Supported_audio_formats

Supported_video_formats

USB支持的图片格式

Automatically_install

自动搜索频道

1. 按功能列表。

2. 选择[设置]>[搜索频道]，按确认。

3. 按确认开始自动搜索频道。

注
该功能仅在TV模式下可使用。

Manually_install

手动设定频道

第一次设置电视时，会提示您选择安装电视频道。

步骤1 选择你的系统

注
如果你的系统设定是正确的，你可以略过这个步骤。

1. 按 功能列表。

2. 选择[设置] > [频道设置] > [模拟频道手动设置]。

3. 选择你的[彩色制式]及[伴音系统]。

步骤2 搜寻并储存新的频道

1. 按 功能列表。

2. 选择[设置] >[频道设置] > [模拟频道手动设置] > [开始搜台]。

可直接输入频道频率。
选择[搜索信号]，按确认，开始搜索。

3. 搜索，选[取消]离开选单。

4. 当搜索完成，选[保存]离开选单。

选择[存到新频道]将搜索到的频道储存。

步骤3 微调类比频道

1. 按

2. 选择[设置] >

功能列表。

[频道设置] >[模拟频道手动设置] > [频率微调]。

3. 按 [降低]或者 [增高] 调整频道频率。

Digital_channels_installation

安装数字频道

第一次设置电视时，会提示您选择安装电视频道。

1. 按功能列表。

2. 选择[设置]

>[频道设置]>[数字频道接收测试]，按确认。

3. 直接输入频道频率。

4. 选择[搜索信号]，按确认，开始搜索。

Reorder_channels

重排频道

安装频道后，可以重排频道显示的顺序。

1. 观看电视时，按确认。
频道列表出现。

2. 选择要重新排序的频道，所选频道被突出显示。

3. 按绿色键[频道重新排序]。

4. 将突出显示的频道移到新位置，然后按确认。

注
频道列表的选项菜单中“数字/模拟”项设置为“数字
+模拟”时，重排频道功能不可用。

SmartTV_start

打开/关闭智能电视

您可以设置网络以便访问不同的网络。

1. 连接电视至互联网。如果没有网络连接，智能电视部分功能将无法正常

工作。

2. 按遥控器上的智能电视按钮。
画面自动跳至智能电视。

(图片及图片中的应用程序仅供参考，具体请以实际机台为准!)

画面说明

电视:
现正播放的电视
画面。

应用程序:
智能应用程序列
表。

常用菜单:
信号源、帮助、
设置、搜索。

影视

广告区:
广告区。

注
部分网页及应用只支持鼠标操控。
飞利浦保留增加和减少部分应用的权利。
请勿随意更改电视机ROM，任何因此造成的故障不在保修范围内。

file:///H|/Manual/813%20PHILIPS/2K14/PFF5650_PFF5655/PFF5650_PFF5655/Network/SmartTV_start/description.html[2014-12-5 15:57:57]

Network_setting

网络类型

您可以选择网络设置类型。

1. 按设置。

2. 或选择[智能电视]

>[设置]。

3. 选择[网络设置]>[无线网络]或[有线网络]。
如果需要知道MAC地址，请到[设置]>[网络设置]>[查看网络设

置]项目查看。

file:///H|/Manual/813%20PHILIPS/2K14/PFF5650_PFF5655/PFF5650_PFF5655/Network/Network_settings/description.html[2014-12-5 15:13:17]

Network_ethernet

有线安装

要将电视连接电脑网络和互联网，您需要在电脑网络中安装路由器。 使用网
线（以太网线）将路由器连接至电视。
使用网络电缆将路由器连接至电视侧面的网口接口，并在开始网络安装之前
打开路由器。

有线网路设置-自动搜寻

1. 按

功能列表。

2. 选择[设置] >[网络设置] > [有线网络]。

3. 选择[自动获取IP] 后按确认。

网络协议将自动设定。

有线网路设置-手动输入

1. 按 功能列表。

2. 选择[设置] >[网络设置] > [有线网络]。

3. 选择[静态IP配置]之后按确认。

4. 再按一次确认。

屏幕键盘显示。

5. 使用屏幕键盘输入[IP地址]、[子网掩码]、[域名]和[默认网关] 。

6. 输入完后，选择[确定]后按确认。

Network_Wifi

无线安装

1. 按功能列表。

2. 选择[设置]>[网络设置]>[无线网络]。

3. 选择[开启]。

画面将会显示目前设定的网络参数以及可连接的无线网络。

Connect_antenna

连接天线

天线 /有线电视

注
我们随机附送天线隔离器，请在安装电视的同时一
并安装上天线隔离器（安装方式如上图示）。
请用户在使用前务必确认天线隔离器是否有安装，
若为直接接入，电视机的有线网络天线必须与保护
接地隔离，否则可能会引起着火等危险。

file:///H|/Manual/813%20PHILIPS/2K14/PFF5655_40424850/PFF5655_40424850/Connect_your_TV/Connect_antenna/description.html[2014-11-6 11:43:56]

Connect_component

连接分量端子

分量输入 (视频/Y Pb Pr 音频 左/右)

DVD播放机或游戏机等模拟或数字设备中的模拟音频和视频输入。

Connect_AV

连接复合端子

AV1输入 (视频/Y 音频 左/右)

视频: VCR 等模拟设备中的复合视频输入。
音频: 视频上所连模拟设备中的音频输入。

AV2输入 (视频/Y 音频 左/右)

视频: VCR 等模拟设备中的复合视频输入。
音频: 视频上所连模拟设备中的音频输入。

file:///H|/Manual/813%20PHILIPS/2K14/PFF5650_PFF5655/PFF5650_PFF5655/Connect_your_TV/Connect_AV/description.html[2014-12-5 12:40:05]
