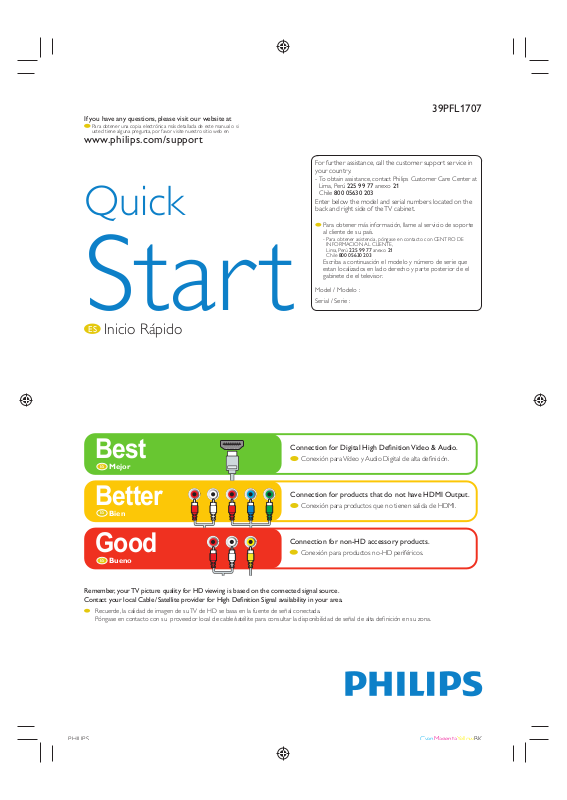

Page 1
If you have any questions, please visit our website at
Para obtener una copia electrónica más detallada de este manual o si
usted tiene alguna pregunta, por favor visite nuestro sitio web en
philips.com/supportwww.
Quick
Start
ES
Inicio Rápido
39PFL1707
For further assistance, call the customer support service in
your country.
- To obtain assistance, contact Philips Customer Care Center at
Lima, Perú 225 99 77 anexo 21
Chile 800 05630 203
Enter below the model and serial numbers located on the
back and right side of the TV cabinet.
Para obtener más información, llame al servicio de soporte
al cliente de su país.
- Para obtener asistencia, póngase en contacto con CENTRO DE
INFORMACION AL CLIENTE,
Lima, Perú 225 99 77 anexo 21
Chile 800 05630 203
Escriba a continuación el modelo y número de serie que
estan localizados en lado derecho y parte posterior de el
gabinete de el televisor.
Model / Modelo :
Serial / Serie :
Best
ES
Mejor
Better
ES
Bien
Good
ES
Bueno
Remember, your TV picture quality for HD viewing is based on the connected signal source.
Contact your local Cable / Satellite provider for High Defi nition Signal availability in your area.
Recuerde, la calidad de imagen de su TV de HD se basa en la fuente de señal conectada.
Póngase en contacto con su proveedor local de cable/satélite para consultar la disponibilidad de señal de alta defi nición en su zona.
Connection for Digital High Defi nition Video & Audio.
Conexión para Vídeo y Audio Digital de alta defi nición.
Connection for products that do not have HDMI Output.
Conexión para productos que no tienen salida de HDMI.
Connection for non-HD accessory products.
Conexión para productos no-HD periféricos.
Page 2
Or
Home theater system
DDigital
udio
coaxial cable
Video game
VCR
Headphones
USB Memory Stick
Composite Video cable
Video game
VCR
aparato de vídeo
Or
O
Composite Video cable
cable de compuesto Vídeo
O
USB Memory Stick
dispositivo de memoria USB
USBCOAXIAL OUTR / L - AV IN - VIDEO
igital AA
coaxial cable
udio
cable coaxial de Audio
Digital
videojuego
Home theater system
sistema de teatro en casa
ANTENNA IN
PHONES
Headphones
auriculares
Page 3
Component Video cable
AAudio cable
Stereo mini plug cable
(3.5mm)
PC
VGA cable
HDMI cable
Blu-ray or DVD player / home theater system /
cable or satellite set-top box / PC
Blu-ray or DVD player / home theater
system / cable or satellite set-top box
Connect external devices
ES
Conexión de dispositivo externo
Blu-ray or DVD player / home theater system /
cable or satellite set-top box / PC
reproductor Blu-ray o DVD / sistema de teatro en casa /
decodifi cador de cable o de señales satelitales / PC
Blu-ray or DVD player / home theater
system / cable or satellite set-top box
reproductor Blu-ray o DVD / sistema de teatro en casa /
decodifi cador de cable o de señales satelitales
udio cable
cable de Audio
Component Video cable
cable de componentes Vídeo
HDMI cable
cable HDMI
PC
computadora personal
Connectivity at a glance
Conectividad al instante
1
Component Video + Audio L/R
2
Vídeo Componente + Audio I/D
Composite Video + Audio L/R
3
Vídeo Compuesto + Audio I/D
4
HDMI
VGA + VGA Audio
Stereo mini plug cable
(3.5mm)
cable de miniplug Audio
estéreo (3,5mm)
One set of Audio L/R Inputs(RCA) are shared by
Component and Composite Video Input. VGA Audio
Input (3.5mm) is shared by VGA and HDMI-DVI Video
Input.
Un juego de entradas de Audio Izq./Der. (RCA) son
compartidas por la Entrada de Vídeo de Componente
y Compuesto. La Entrada de Audio VGA (3.5mm) es
compartida por la Entrada de Vídeo VGA y HDMI-DVI.
HDMI
VGA AUDIO
D-SUB(VGA)
VGA cable
Pr
Pb
Y
cable VGA
YPbPr
Page 4
Connection overview
ES
Descripción general de las conexiones
HDMI Input jack
Toma de Entrada HDMI
VGA Audio cable connection for PC
Conexión de cable de Audio VGA
para PC
VGA cable connection for PC
Conexión de cable VGA para PC
Component Video Input jacks for
VIDEO
Tomas de Entrada de Video
Componentes para VIDEO
HDMI
VGA AUDIO
D-SUB(VGA)
Digital Audio (S/PDIF) Output to home
theaters and other Digital Audio systems
Salida de Audio Digital (S/PDIF) hacia un
cine en casa y otros sistema de Audio
Digital
Caution
Disconnect the AC power cord before connecting
devices.
Precaución
Desconecte el cable de suministro eléctrico antes de
conectar dispositivos.
Data input from USB Memory
Stick only. Do not connect any
USBCOAXIAL OUTR / L - AV IN - VIDEO
Pr
Pb
Y
YPbPr
ANTENNA IN
PHONES
Headphone 3.5mm stereo jack for personal listening
Auriculares de entrada estéreo de 3,5mm para
escucha personal
Composite Video Input jack for VIDEO
Tomas de Entrada de Video Compuesta para
VIDEO
device to this terminal such
as; Digital camera, keyboard,
mouse, etc.
Sólo entrada de datos de
dispositivos de memoria USB:
No conecte a este terminal
dispositivos tales como cámaras
Digitales, teclados, ratones, etc.
Analog Audio (L/R) Input jacks
Tomas de Entrada de Audio
analógico (I/D)
75 ohm Cable / Antenna
connection
Conexión de Antena / Cable de
75 Ohmios
Note for USB terminal
The software upgrade is, in most cases, handled by an authorized service person or in some circumstances the user may be asked to do the software
upgrade themselves.
If you need to upgrade the software, please visit www.philips.com/support
Nota para USB terminal
La actualización de software es gestionada en la mayoría de los casos por una persona del servicio técnico autorizado, si bien en determinadas ocasiones se pedirá al usuario que
realice la actualización de software por sí mismo.
Si necesita actualizar el software, por favor visite www.philips.com/support
For complete instructions, please visit www.philips.com/support to download the full version of the User Manual.
Philips and Philips Shield are used under license of
Koninklijke Philips Electronics N.V.
www.philips.com/support
Printed in China
1EMN30461
Page 5
What’s in the box
ES
Qué hay en la caja
AAA
AAA
Mount base onto TV
ES
Acople la base al TV
1
1
2
1
Quick
Start
Inicio rápido
2
2
Manual
Manual
× 3
Page 6
Connect the power and antenna or cable
ES
Conecte los cables a la red eléctrica y la antena o el cable
TV
Control panel
ES
Panel de control
a VOL. ◄/►
b PROG. ▲/▼
Touch to adjust volume down (◄) / up (►) or to move left (◄) / right (►) when selecting menu items.
Touch to select channels or to move up (▲) / down (▼) when selecting menu items.
Cable
IN
abcde
Toque para ajustar el volumen hacia abajo (◄) / arriba (►) o desplazarse hacia la izquierda (◄) / derecha (►)
por los elementos del menú principal.
Toque para seleccionar canales o desplazarse arriba (▲) / abajo (▼) por los elementos del menú principal.
OUT
fg
c MENU
d INPUT
e (POWER / STANDBY
ENERGÍA / MODO de
ESPERA)
f Power On indicator
Indicador de encendido
Infrared sensor
g
Sensor de infrarrojos
Touch to open the menu to make or change the device settings.
Toque para ingresar al menú para hacer o cambiar la confi guración del dispositivo.
Toggle to select connected devices.
Alterne y seleccione los dispositivos conectados.
To switch On or to Standby.
to turn the unit On and go into Standby mode. To completely turn Off the unit, you must unplug
Touch
the AC power cord.
Para encender o para poner la TV en espera.
Toque para encender la unidad y pasar al modo de reposo. Para apagar el aparato por completo, debe
desconectar el cable de alimentación de CA.
Light up red when the unit is turned to Standby and Off when the unit is turned On.
Se ilumina en rojo cuando la unidad esté en modo de espera y apagado cuando la unidad está encendida.
Receives IR signals from remote control.
Recibe señales IR (Infrarrojas) desde el control remoto.
Page 7
Using the remote control
ES
Uso del mando a distancia
a (POWER / STANDBY ENERGÍA / MODO de ESPERA)
b /
(SKIP
a
b
SALTO)
E / D
(BACKWARD/FORWARD
RETROCEDER/
AVANZAR
)
C (STOP PARAR)
BF
p
o
n
m
l
c
(PLAY/PAUSE
d
e
f
g
h
i
j
k
REPRODUCIR/PAUSA)
c P.MODE
d (MENU MENÚ)
e INFO Displays information about the TV channel or accessory device.
f
OK
▲▼◄► (NAVIGATION buttons
Press to move left / right / up / down through the items.
Presione para desplazarse por los elementos, izquierda / derecha / arriba / abajo
g
SLEEP
h SOURCE
Toggle and select connected devices.
Alterne y seleccione los dispositivos conectados.
i
CH +/−
j COLOR(RED/GREEN/YELLOW/BLUE) buttons
Botones de COLOR(ROJO / VERDE / AMARILLO / AZUL)
Functionally useful for program edit.
Funcionalidad útil para edición de programa.
k
0 − 9 (NUMBER buttons Botones NUMÉRICOS)
Press to skip backward or forward chapters, titles or tracks on a disc .
Presione para saltar adelante o atrás en capítulos, títulos o pistas.
Press to search backward or forward through the disc.
Presione para buscar hacia atrás o hacia adelante en el disco.
Press to stop the disc playback.
Presione para detener la reproducción del disco.
Press to begin or restart the disc playback.
Press to pause the disc playback.
Presione para comenzar o reiniciar la reproducción del disco.
Presione para interrumpir la reproducción de un disco.
Muestra información sobre el canal de TV o dispositivo accesorio.
Botones de NAVEGACIÓN)
FAV
PREV.CH
l (MUTE MUDO)
m VOL +/− (VOLUME VOLUME)
n BACK o FORMAT
p SAP
Selects an audio mode.
Selecciona el modo de audio.
Page 8
First time setup
ES
Configuración inicial
You have to setup channels to watch TV.
Tiene que configurar los canales para ver la TV.
Turn On a set-top box or the connected device.
1
The picture from your set-top box or the connected device might appear automatically on the TV screen.
•
Encienda el decodificador o el dispositivo conectado.
La imagen de su decodificador o el dispositivo conectado podría aparecer automáticamente en la pantalla de la TV.
•
Use ▲▼ to select English or Español, then press OK.
2
Utilice ▲▼ para seleccionar English o Español, y presione OK.
Please select an OSD Language
English
Español
Use ▲▼ to select Air or Cable, and press OK to start tuning to setup channels.
3
Utilice ▲▼ para seleccionar Air o Cable, y presione OK para comenzar la sintonización para
configurar los canales.
Tune Type
Cable
Air
