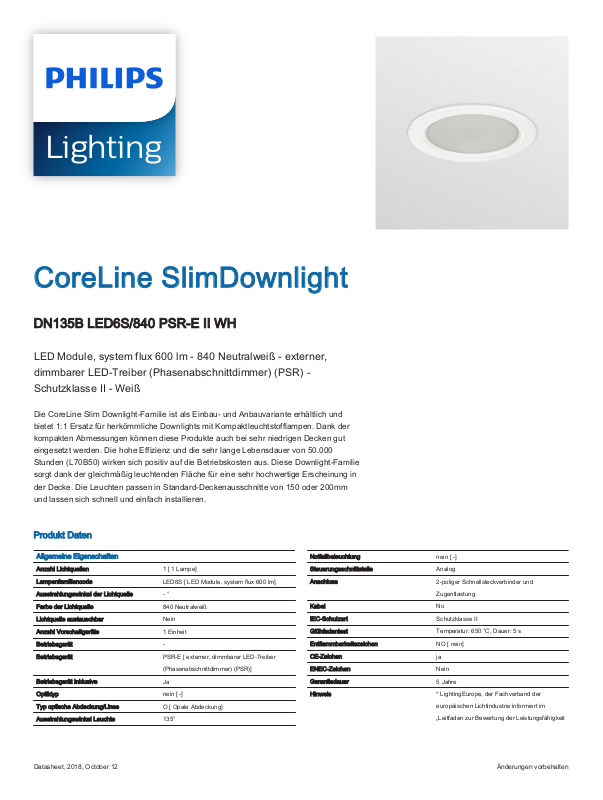

CoreLine SlimDownlight
DN135B LED6S/840 PSR-E II WH
LED Module, system flux 600 lm - 840 Neutralweiß - externer,
dimmbarer LED-Treiber (Phasenabschnittdimmer) (PSR) Schutzklasse II - Weiß
Die CoreLine Slim Downlight-Familie ist als Einbau- und Anbauvariante erhältlich und
bietet 1:1 Ersatz für herkömmliche Downlights mit Kompaktleuchtstofflampen. Dank der
kompakten Abmessungen können diese Produkte auch bei sehr niedrigen Decken gut
eingesetzt werden. Die hohe Effizienz und die sehr lange Lebensdauer von 50.000
Stunden (L70B50) wirken sich positiv auf die Betriebskosten aus. Diese Downlight-Familie
sorgt dank der gleichmäßig leuchtenden Fläche für eine sehr hochwertige Erscheinung in
der Decke. Die Leuchten passen in Standard-Deckenausschnitte von 150 oder 200mm
und lassen sich schnell und einfach installieren.
Produkt Daten
Allgemeine Eigenschaften
Anzahl Lichtquellen 1 [ 1 Lampe]
Lampenfamiliencode LED6S [ LED Module, system flux 600 lm]
Ausstrahlungswinkel der Lichtquelle - °
Farbe der Lichtquelle 840 Neutralweiß
Lichtquelle austauschbar Nein
Anzahl Vorschaltgeräte 1 Einheit
Betriebsgerät -
Betriebsgerät PSR-E [ externer, dimmbarer LED-Treiber
(Phasenabschnittdimmer) (PSR)]
Betriebsgerät inklusive Ja
Optiktyp nein [ -]
Typ optische Abdeckung/Linse O [ Opale Abdeckung]
Ausstrahlungswinkel Leuchte 135°
Notfallbeleuchtung nein [ -]
Steuerungsschnittstelle Analog
Anschluss 2-poliger Schnellsteckverbinder und
Zugentlastung
Kabel No
IEC-Schutzart Schutzklasse II
Glühfadentest Temperatur: 650 °C, Dauer: 5 s
Entflammbarkeitszeichen NO [ nein]
CE-Zeichen ja
ENEC-Zeichen Nein
Garantiedauer 5 Jahre
Hinweis * LightingEurope, der Fachverband der
europäischen Lichtindustrie informiert im
„Leitfaden zur Bewertung der Leistungsfähigkeit
Datasheet, 2018, October 12 Änderungen vorbehalten
![](/html/e5/e5cf/e5cff7a0e14c941fceb13b4e822dd3b73ff23c40906220a8fc010d82693f7fb5/bg2.png)
CoreLine SlimDownlight
von LED-Leuchten – Januar 2018“: Statistisch
gesehen gibt es keinen relevanten Unterschied
im Lichtstromrückgang bei B50 oder zum
Beispiel B10. Deshalb stellt der Wert der
Mittleren Nutzlebensdauer B50 auch den B10-
Wert dar. Wird der B-Wert nicht angegeben, gilt
die Angabe des Lichtstromrückgangs für B50
(=B10). Die Kommunikation der
„Nutzlebensdauer (LxxBxx)“ wird zukünftig als
„Mittlere Nutzlebensdauer (Lxx)“ bezeichnet, die
den B50-Wert darstellt. Dabei wird anstatt z. B.
„Nutzlebensdauer (L80B50)“ neu „Mittlere
Nutzlebensdauer (L80)“ kommuniziert.
Konstante Lichtabstrahlung Nein
Max Anzahl pro Sicherungsautomat 32
RoHS-Zeichen RoHS mark
Elektrische Kenndaten
Eingangsspannung 220 bis 240 V
Eingangsfrequenz 50 bis 60 Hz
Einschaltstrom 7 A
Einschaltzeit 300 ms
Leistungsfaktor (min.) 0.9
Dimmen
Dimmbar Ja
Mechanische Kenndaten
Gehäusematerial Aluminium
Reflektor-Material Polycarbonat
Optisches Material Polycarbonat
Material optische Abdeckung/Linse Polycarbonat
Befestigungsmaterial Aluminum
Veredelung optische Abdeckung/Linse Satiniert

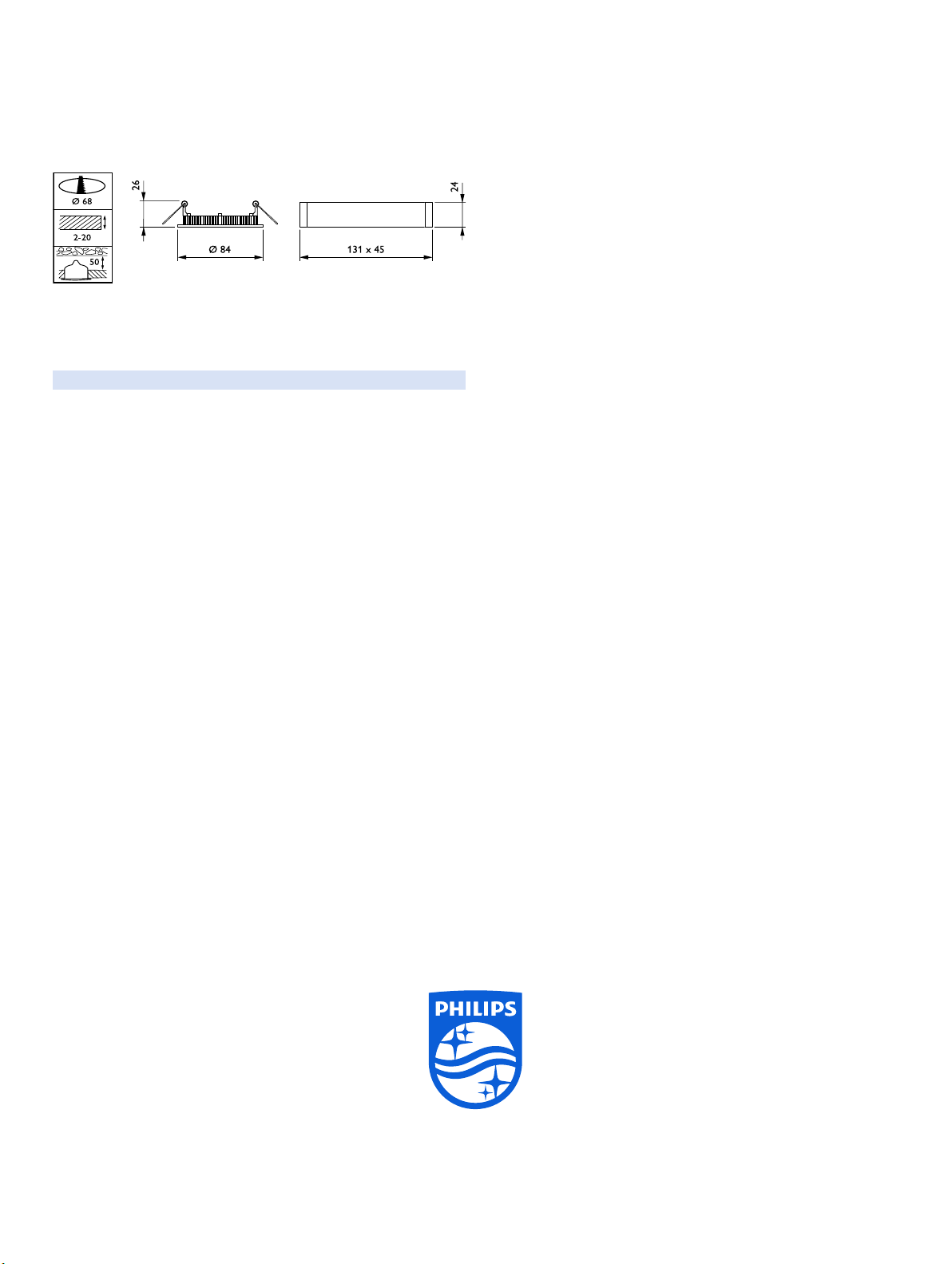

Gesamte Höhe 20 mm
Gesamter Durchmesser 84 mm
Zulassungen und Anwendungseigenschaften
Schutzart (IP) IP44 [ Schutz gegen Drähte,
sprühwassergeschützt]
Schlagfestigkeit (IK) IK02 [ IK02]
Initialkennwerte (IEC konform)
Lichtstrom-Neuwert 650 lm
Lichtstromtoleranz +/-10%
Initiale Leuchtenlichtausbeute 72 lm/W
Init. korr. Farbtemperatur 4000 K
Init. Farbwiedergabeindex >80
Initialer Farbraum (0.38, 0.38) SDCM <5
Systemleistung 9 W
Toleranz Leistungsaufnahme +/-10%
Lebensdauerkennwerte (IEC konform)
Betriebsgeräte-Ausfallrate bei Mittlerer
Nutzlebensdauer von 50.000 h
Lichtstromstabilität während der
Nutzlebensdauer von 50.000 Stunden, bei 25
°C
5 %
L70
Anwendungsparameter
Umgebungstemperaturbereich 0 bis +35 °C
Performance ambient temperature Tq 25 °C
Maximaler Dimmlevel 20% (depends on dimmer, ELV)
Geeignet zum häufigen An- und Ausschalten Ja
Produktdaten
Gesamt-Produktcode 871869938119699
Bestell-Produktname DN135B LED6S/840 PSR-E II WH
EAN/UPC - Produkt 8718699381196
Bestellcode 38119699
Anzahl pro Verpackung 1
Anzahl pro Umverpackung 24
Material-Nr. (12NC) 910503910318
Nettogewicht (Einzelteil) 0.200 kg
