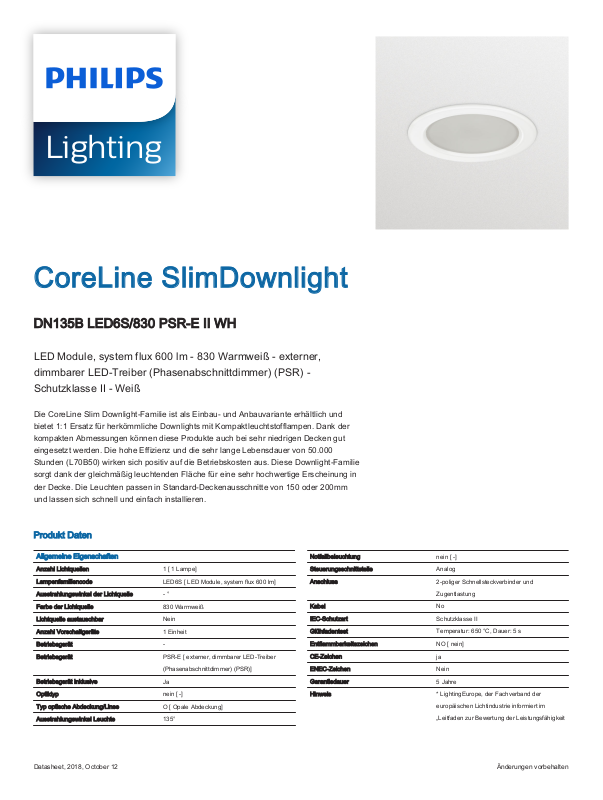

Philips 381172-99 User Manual [de]

CoreLine SlimDownlight

LightingLighting

DN135B LED6S/830 PSR-E II WH

LED Module, system flux 600 lm - 830 Warmweiß - externer,
dimmbarer LED-Treiber (Phasenabschnittdimmer) (PSR) ­Schutzklasse II - Weiß

Die CoreLine Slim Downlight-Familie ist als Einbau- und Anbauvariante erhältlich und
bietet 1:1 Ersatz für herkömmliche Downlights mit Kompaktleuchtstofflampen. Dank der
kompakten Abmessungen können diese Produkte auch bei sehr niedrigen Decken gut
eingesetzt werden. Die hohe Effizienz und die sehr lange Lebensdauer von 50.000
Stunden (L70B50) wirken sich positiv auf die Betriebskosten aus. Diese Downlight-Familie
sorgt dank der gleichmäßig leuchtenden Fläche für eine sehr hochwertige Erscheinung in
der Decke. Die Leuchten passen in Standard-Deckenausschnitte von 150 oder 200mm
und lassen sich schnell und einfach installieren.

Produkt Daten

Allgemeine Eigenschaften

Anzahl Lichtquellen 1 [ 1 Lampe]

Lampenfamiliencode LED6S [ LED Module, system flux 600 lm]

Ausstrahlungswinkel der Lichtquelle - °

Farbe der Lichtquelle 830 Warmweiß

Lichtquelle austauschbar Nein

Anzahl Vorschaltgeräte 1 Einheit

Betriebsgerät -

Betriebsgerät PSR-E [ externer, dimmbarer LED-Treiber

(Phasenabschnittdimmer) (PSR)]

Betriebsgerät inklusive Ja

Optiktyp nein [ -]

Typ optische Abdeckung/Linse O [ Opale Abdeckung]

Ausstrahlungswinkel Leuchte 135°

Notfallbeleuchtung nein [ -]

Steuerungsschnittstelle Analog

Anschluss 2-poliger Schnellsteckverbinder und

Zugentlastung

Kabel No

IEC-Schutzart Schutzklasse II

Glühfadentest Temperatur: 650 °C, Dauer: 5 s

Entflammbarkeitszeichen NO [ nein]

CE-Zeichen ja

ENEC-Zeichen Nein

Garantiedauer 5 Jahre

Hinweis * LightingEurope, der Fachverband der

europäischen Lichtindustrie informiert im

„Leitfaden zur Bewertung der Leistungsfähigkeit

Datasheet, 2018, October 12 Änderungen vorbehalten

CoreLine SlimDownlight

von LED-Leuchten – Januar 2018“: Statistisch

gesehen gibt es keinen relevanten Unterschied

im Lichtstromrückgang bei B50 oder zum

Beispiel B10. Deshalb stellt der Wert der

Mittleren Nutzlebensdauer B50 auch den B10-

Wert dar. Wird der B-Wert nicht angegeben, gilt

die Angabe des Lichtstromrückgangs für B50

(=B10). Die Kommunikation der

„Nutzlebensdauer (LxxBxx)“ wird zukünftig als

„Mittlere Nutzlebensdauer (Lxx)“ bezeichnet, die

den B50-Wert darstellt. Dabei wird anstatt z. B.

„Nutzlebensdauer (L80B50)“ neu „Mittlere

Nutzlebensdauer (L80)“ kommuniziert.

Konstante Lichtabstrahlung Nein

Max Anzahl pro Sicherungsautomat 32

RoHS-Zeichen RoHS mark

Elektrische Kenndaten

Eingangsspannung 220 bis 240 V

Eingangsfrequenz 50 bis 60 Hz

Einschaltstrom 7 A

Einschaltzeit 300 ms

Leistungsfaktor (min.) 0.9

Dimmen

Dimmbar Ja

Mechanische Kenndaten

Gehäusematerial Aluminium

Reflektor-Material Polycarbonat

Optisches Material Polycarbonat

Material optische Abdeckung/Linse Polycarbonat

Befestigungsmaterial Aluminum

Veredelung optische Abdeckung/Linse Satiniert

Gesamte Höhe 20 mm

Gesamter Durchmesser 84 mm

Zulassungen und Anwendungseigenschaften

Schutzart (IP) IP44 [ Schutz gegen Drähte,

sprühwassergeschützt]

Schlagfestigkeit (IK) IK02 [ IK02]

Initialkennwerte (IEC konform)

Lichtstrom-Neuwert 650 lm

Lichtstromtoleranz +/-10%

Initiale Leuchtenlichtausbeute 72 lm/W

Init. korr. Farbtemperatur 3000 K

Init. Farbwiedergabeindex >80

Initialer Farbraum (0.42, 0.40) SDCM <5

Systemleistung 9 W

Toleranz Leistungsaufnahme +/-10%

Lebensdauerkennwerte (IEC konform)

Betriebsgeräte-Ausfallrate bei Mittlerer

Nutzlebensdauer von 50.000 h

Lichtstromstabilität während der

Nutzlebensdauer von 50.000 Stunden, bei 25

°C

5 %

L70

Anwendungsparameter

Umgebungstemperaturbereich 0 bis +35 °C

Performance ambient temperature Tq 25 °C

Maximaler Dimmlevel 20% (depends on dimmer, ELV)

Geeignet zum häufigen An- und Ausschalten Ja

Produktdaten

Gesamt-Produktcode 871869938117299

Bestell-Produktname DN135B LED6S/830 PSR-E II WH

EAN/UPC - Produkt 8718699381172

Bestellcode 38117299

Anzahl pro Verpackung 1

Anzahl pro Umverpackung 24

Material-Nr. (12NC) 910503910317

Nettogewicht (Einzelteil) 0.200 kg

2Datasheet, 2018, October 12 Änderungen vorbehalten
