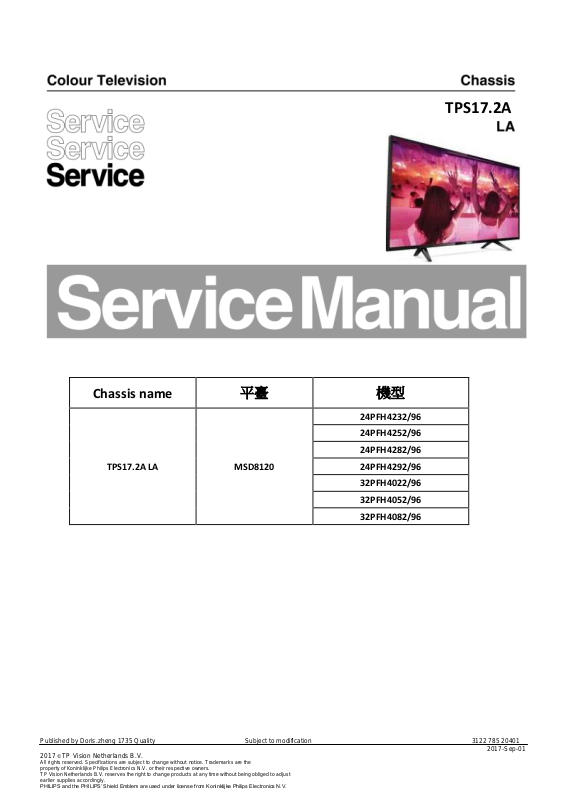

Philips 32PFH4082/96 Schematic

Chassis name

平臺

機型

TPS17.2A LA

MSD8120

24PFH4232/96

24PFH4252/96

24PFH4282/96

24PFH4292/96

32PFH4022/96

32PFH4052/96

32PFH4082/96

TPS17.2A

Published by Doris.zheng 1735 Quality Subject to modification 3122 785 20401 2017 © TP Vision Netherlands B.V.

All rights reserved. Specifications are subject to change without notice. Trademarks are the property of Koninklijke Philips Electronics N.V. or their respective owners. TP Vision Netherlands B.V. reserves the right to change products at any time without being obliged to adjust earlier supplies accordingly.

PHILIPS and the PHILIPS’ Shield Emblem are used under license from Koninklijke Philips Electronics N.V.

2017-Sep-01

1.產品諮訊 … … … . … …… … … … … … … … … … … … … … … … … … … … … … …… … … … … …… 3

2.介面介紹 … … . . … . . … . . … … … … … … . . … … … … … … … … … … … … … … … … … … … … … … 5

3.內觀圖與拆卸步驟…… …… …… …. …… ……… …… …… …… … ………………… …… … ………….6

內觀圖 (24" 4232/4252/4282/4292系列) ……… ……… ……… ……… ……… ……… …… ……6 內觀圖 (32" 4022/4052/4082 系列) ………………… …… … ……………… … ………………… …6 拆卸步驟 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … 7

4.服務模式…………….……………….………………….…………… ………………………………….….10

5.軟體升級步驟…… …. . .… …… …… …… …… …… … … … … … …… …… …… …… …… … ……. . 12

6.線路分析 … .. … … … … … …… … … . … … … …… … … …… … …… … … …… … … …… … … …… 1 3

7.主要晶片規格介紹……...………………………………………………………………………………….…..19

8.線路圖…… … …… .. . …… … …… … …… …… … …… … …… … … … …… … …… … … … …… … .2 1

8.1 A 715G7735 電源板…………………………………………………………………..……………………21

8.2 A 715G7734 電源板………………….……….……………………………………..……………………22

8.3 B 715G7491 主機板………………………………………………………………………………………..24

8.4 J 715G8576 遙控板………………………………………………..…………………………………31

8.5 J 715G8511 遙控板………………………………………………..…………………………………32

8.6 E 715G7088 按鍵板…………………………………………………………………………………….33

8.7 E 715G8112 按鍵板……………………….…………………………………………………………….34

9.爆炸圖……………… . ……………… … … .… …… … … …………… …… … ………………… …… ….. 3 5

4022/4052/4082 serial 32"…………………………………………………………………………………….35 4232/4252/4282/4292 serial 24"……………………………………………………………………………….36

Published by Doris.zheng 1735 Quality Subject to modification 3122 785 20401 2017 © TP Vision Netherlands B.V.

PHILIPS and the PHILIPS’ Shield Emblem are used under license from Koninklijke Philips Electronics N.V.

2017-Sep-01

1. 產品資訊

產品資訊可能會隨時變更，恕不另行通知。有關詳細產品資訊，請至以下網站查www.philips.com/support

• 重量: 5.1 kg

• 含腳座:

• 尺寸( 寬× 高× 深):

726.49×474.06×176.56(mm)

• 重量: 5.2 kg

支援的輸入訊號格式電腦格式

解析度-刷新率

• 640×480 - 60Hz

• 800×600 - 60Hz

• 1024×768 - 60Hz

• 1280×1024 - 60Hz ( only

FULL HD)

• 1360×768 - 60Hz

• 1920×1080 - 60Hz ( only

FULL HD)

視訊格式

解析度-刷新率 Resolution — Refresh rate

• 480i - 60Hz

• 480p - 60Hz

• 720p - 60Hz

• 1080i - 60Hz

• 1080p - 24Hz，30Hz，60Hz

介面

TV Side

• HDMI 1

• HDMI 2

• HDMI 3

• USB x 1

• YPbPr + R/L x 1

• AV Share with Y

• SPDIF x1 (RCA)

• Tuner ATV + DTV

• PC x1

多媒體

• 支援的儲存裝置：USB（僅支援FAT32 USB 儲存裝置。）

• 支援的多媒體檔格式：照片：JPEG 音樂：MP3 影片：MPEG1 / MPEG2 / MPEG4

/ Motion JPEG / RM / RMVB / MKV / AVI.

產品規格

24PFH4232/96, 24PFH4252/96, 24PFH4282/96, 24PFH4292/96

• 不含腳座: 尺寸( 寬× 高× 深):

726.49×424.26×79.8 (mm)

• 重量: 5.1 kg

• 含腳座:

• 尺寸( 寬× 高× 深):

726.49×474.06×176.56 (mm)

• 重量: 5.2 kg 32PFH4022/96, 32PFH4052/96, 32PFH4082/96

• 不含腳座: 尺寸( 寬× 高× 深):

726.49×424.26×79.8(mm)

電源

• 主電源：AC 110-240V，50/60Hz

• 待機耗電：<0.5W

• 環境溫度：攝氏5 ～ 35 度

• 功耗：.

24PFH4232/96: 60W 24PFH4252/96: 60W 24PFH4282/96: 60W 24PFH4292/96: 60W 32PFH4022/96: 60W 32PFH4052/96: 60W 32PFH4082/96: 60W

支援的顯示器安裝壁掛架

1 請先將壁掛架鎖於顯示器背後。 2 為避免損壞電纜和插口，請確保將鎖好壁掛架的顯示器背

面( 含音箱凸包處) 和牆面間至少保留2.2 英寸或5.5 釐米

Model No.

Required Pixel Pitch(mm)

Required Mounting Screws

24PFH4232/96

24PFH4252/96

24PFH4282/96

24PFH4292/96

2×M4

32PFH4022/96 32PFH4052/96 32PFH4082/96

100×100

4×M4

的間隙。

3 確定壁掛螺栓符合下列規格：

2. 介面概況

YPBPR

TUNER

HDMI

USB

SERVICE CONNECTOR

HDMI

VGA

SPDIF

AUDIO OUT

SCALER

3. 內觀圖與拆卸步驟

400

601

LOUDSPEAKER (1184)

CN701

MAIN POWER SUPPLY (1054)

IR/LED

BOARD

(1054)

LOUDSPEAKER (1184)

ECN701

ECN400

SSB (1053)

ECN601

CN402

CN8601

CN9101

ECN402

KEY BOARD

CONTROL

ECN601

ECN400

3.1 內觀圖

內觀圖 (24" 4232/4252/4282/4292 系列)

內觀圖 (32" 4022/4052/4082 系列)

3.2 拆卸步驟

1 1 1 1 2 2 2 2 3 3 2 2 2

2 2 2 2 2 2 3 3 2 2 2

3.2.1 底座

1. .卸下固定支架的固定螺絲[1]

2. 從機器上取下左右底座.

3.2.2 後殼

警告: 在卸掉後蓋前，切斷主機板電源線

1. 拆卸固定於後蓋的螺絲[2] 和 [3].

2. 輕輕地從電視上抬起後蓋。從機子上抬起後蓋同時確保電線和電纜沒有損壞.

3.2.3 按鍵板

1. 拔出連接在主機板上的接頭[2] 警示: 小心, 鍵盤在背面蓋上，請小心避免損壞脆弱的連接器！

2. 拆卸所有固定螺絲[3] 和[4] 和鍵盤控制台上的電纜，並從鐵背板上取出

如有不良，更換整個按鍵板。

3 3 1

3 3 3 3 3

3.2.4 主機板

警示: 在重新裝配時，必須將所有不同的螺絲重新安裝在原來的位置上。如果不這樣做，可能會損壞主機板

1. 從與SSB連接的LVDS連接器 [1]中拔掉LVDS線材警示: 小心，因為這些是非常脆弱的連接器!

2. 從所有其他連接器 [2] 拔掉線材. .

3. 從SSB上拆卸所有固定螺絲[3].

4. 現在可以將主機板從側連接器的蓋子上移出，然後從輸入/輸出端的鐵架中取出.

3.2.5 電源板

警示: 在重新裝配時，必須將所有不同的螺絲重新安裝在原來的位置上。如果不這樣做，可能會破壞PSU

1. 輕輕地拔掉電源板的所有連接線.

2. 拆卸電源板中所有固定螺絲

3. 現在電源板可以被取出了

3.2.6 遙控板

1. 拔出連接在主機板上的接頭. 警示: 小心，因為這些是非常脆弱的連接器！

2. 從紅外板控制裝置中拆卸所有固定螺絲 [1] 和連接器 [2]

如有不良，更換整個遙控板

3.2.7 喇叭（揚聲器）

1. 輕輕地撕掉保護揚聲器電纜的膠紙帶.

2. 從主機板中拔出揚聲器的連接頭

3. 可以取出揚聲器.

如有不良，更換整個喇叭

3.2.8 LCD 液晶面板

1. 如前面所述，拆卸主機板.

2. 如前面所述，拆卸電源板

3. 如前面所述，拆卸控制台

4. 如前面所述，拆卸底座支架.

5. 如前面所述，拆卸紅外線接收器/發光二極體

6. 拆卸固定螺絲釘固定在前框板上的固定螺絲。取出這些夾子

7. 拆卸所有不屬於面板的金屬部件

8. 將液晶面板從前框抬起.

如有不良品，更換整個裝置

4. 服務模式

4.1 服務模式

功能表服務模式功能被劃分為以下部分

 工廠模式.  客戶服務模式(CSM)

工廠模式提供了功能，服務工程師可以使用它來修理/校準電視 CSM是一種可以由使用者啟用的服務模式。 CSM顯示診斷資訊，客戶可以提供看到的資訊給經銷商或呼叫中心。在CSM模式下， “CSM”會顯示在螢幕的右上角。CSM提供的資訊和CSM的目的是:

 提高電視機維修的成功率.  減少呼叫電話的次數.  在沒有上門服務的情況下解決客戶的問題

注意：一些新機器的遙控按鈕的命名有所差異，可能對功能表模式的進入會有影響. 例如，舊的“功能表”按鈕現在被稱為“HOME”(或由“house” 圖示表示)

4.2 工廠模式:

用途

 執行一些參數調整.

技術參數

 顯示或更改屏板ID資訊  顯示或更改高頻頭ID資訊.  錯誤緩衝清除.  各種軟體調整設置  測試模式顯示.  公共廣播服務密碼重設.  等等.

如何啟動工廠模式

要啟動工廠模式，請使用以下方法:

 遙控器上按鍵的使用順序：從 “menu/home” 按 “1999”, 緊接著按“Back/Return” 按鍵. 連續按，中間不能有間斷

進入工廠模式後，我們可以看到許多顯示的專案，使用up/down鍵顯示下一個/上一個的功能表項目

如何退出工廠模式

使用下列方法之一:

 從功能表中選擇退出工廠並按“OK”按鈕.

Note: 工廠模式下，當電視的電源中斷或正常切換到“待機”狀態時，電視將在電源再次供應時出現“正常運行模式”中。錯誤緩衝區將不會被清除

4.3 客戶服務模式(CSM)

用途

客戶服務模式顯示了在電視操作設置上的錯誤代碼和資訊。呼叫中心可以指示客戶(通過電話)輸入CSM，以識別該設置的狀態，這有助於呼叫中心在進行服務調用之前診斷電視機的問題和故障。 CSM是一種唯讀模式;因此，在這種模式下，維修是不可能.

技術參數

如何啟動

 忽略“服務不友好模式”.  每行的序號(使CSM各行間獨立).  將螢幕模式設置為全屏(螢幕上的所有內容都是可見的).  在離開客戶服務模式後，原始設置將被恢復。.  可以使用“CH+”或“CH-”來進行頻道流覽，或在遙控器中輸入特定的頻道號

CSM

遙控器上按鍵的不間斷地按 “456987”. 進入CSM模式後，我們可以看到許多顯示的專案，使用up/down鍵顯示下一個/上一個的功能表項目

Note: 只有在螢幕上沒有(使用者)功能表時才可能啟動CSM!

CSM

如何翻到下一頁

CSM

通過遙控器上的“標誌-向下/向上”按鈕(或滾動輪)，可以實現功能表滾動

如何退出

CSM

要退出CSM，請使用以下方法之一.

 在遙控器上按下菜單/home鍵  按下遙控器上的電源按鈕.  按下電視上的電源按鈕。.
