Page 1
Service Manual Philip 32PFL1643/T3
1
SERVICE MANUAL
N
维 修 手 册
客户/品牌 机种名
PHILIP 32PFL1643/T3
Page 2
Service Manual Philip 32PFL1643/T3
2
版本
发布日期
变更说明
对外机种名
对内机种名
A00
May-13-2014
首次发布
32PFL1643/T3
E32E91NDEXP3NNZ
变更说明
Page 3
Service Manual Philip 32PFL1643/T3
3
目 录
1. 显示器规格 ------------------------------------------------------------------------------------------------ 04
1.1 产品信息 ---------------------------------------------------------------------------------------------- 04
1.2 Panel 特性--------------------------------------------------------------------------------------------- 06
2.操作说明 -- -------------------------------------------------------------------------------------------- 08
2.1 遥控器操作 ----------- ------------ --------------------------------------------------------------------08
2.2 控制面板 ---------------------------------------------------------------------------------------------- 09
2.3 底部和侧面信源接口--------------------------------------------------------------------------------------09
2.4 连接计算机--------------------------------------------------------------------------------------------- 11
3.使用电视-------------------------------------------------------------------------------------------------- 12
3.1 打开/关闭电视-------------------------------------------------------------------------------------------12
3.2 使用更多电视功能--------------------------------------------------------------------------------------- 13
3.3 安装频道------------------------------------------------------------------------------------------------17
4.工厂模式调整 --------------------------------------------------------------------------------------------- 18
5.电路板---------------------------------------------------------------------------------------------------- 22

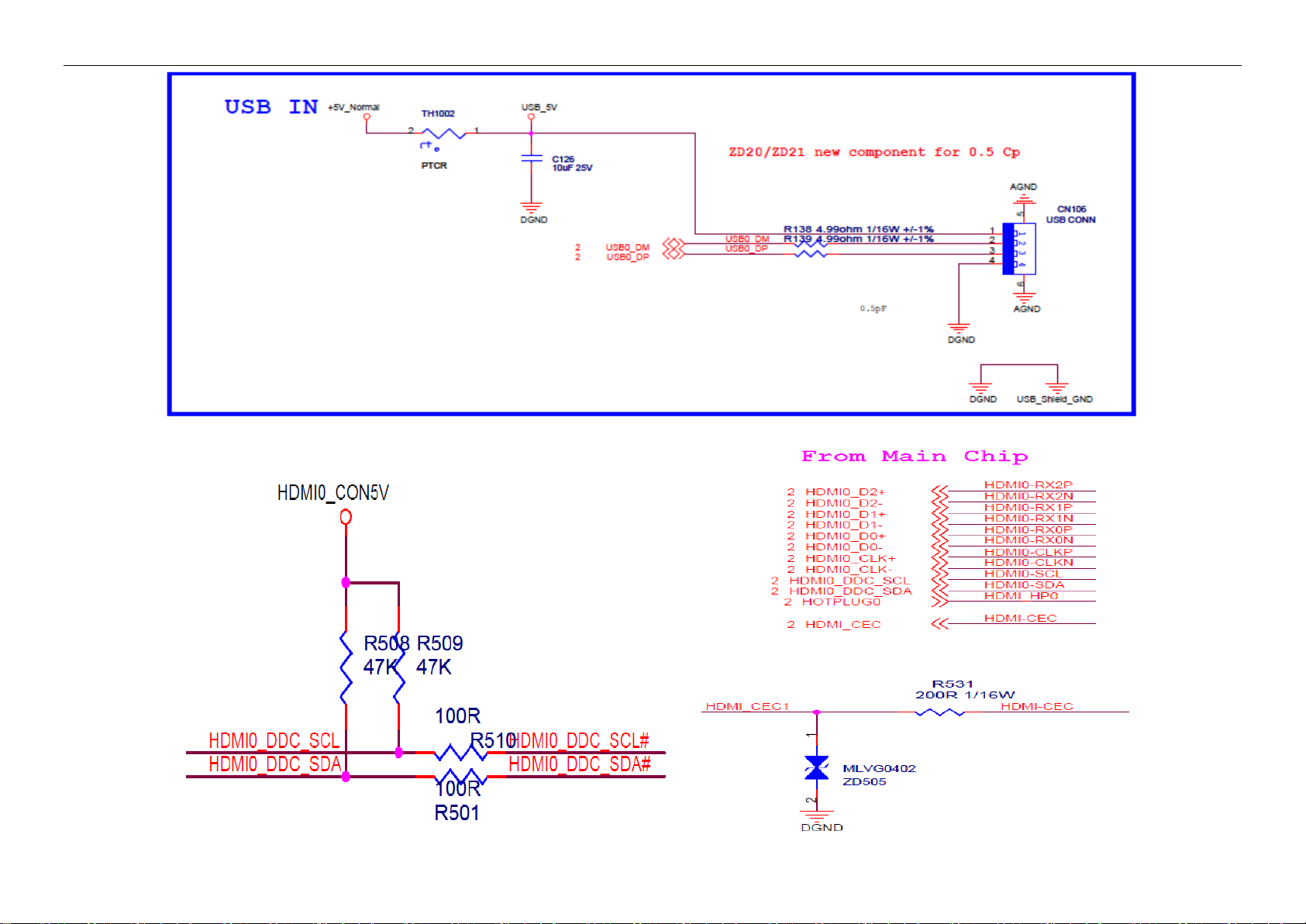

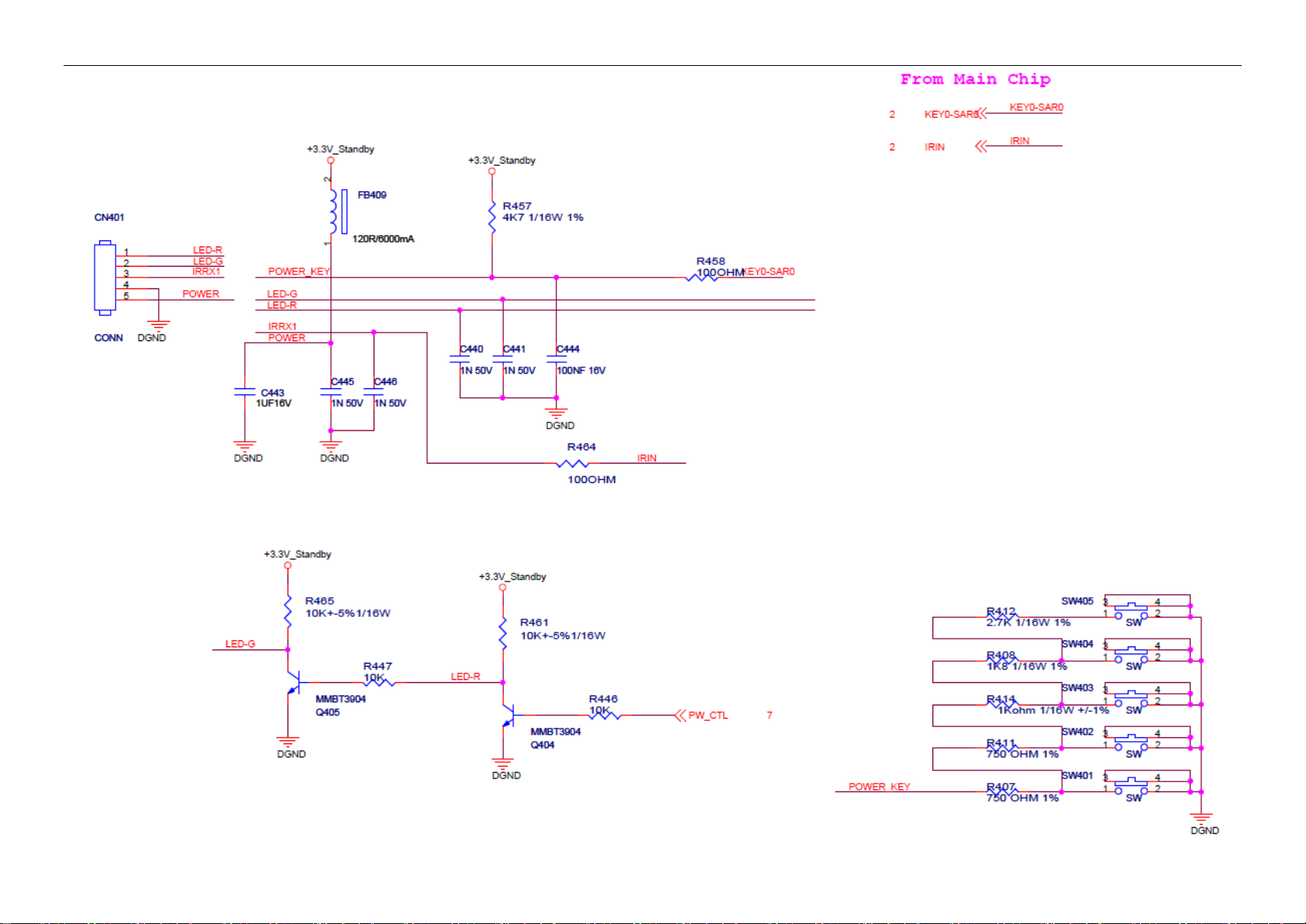

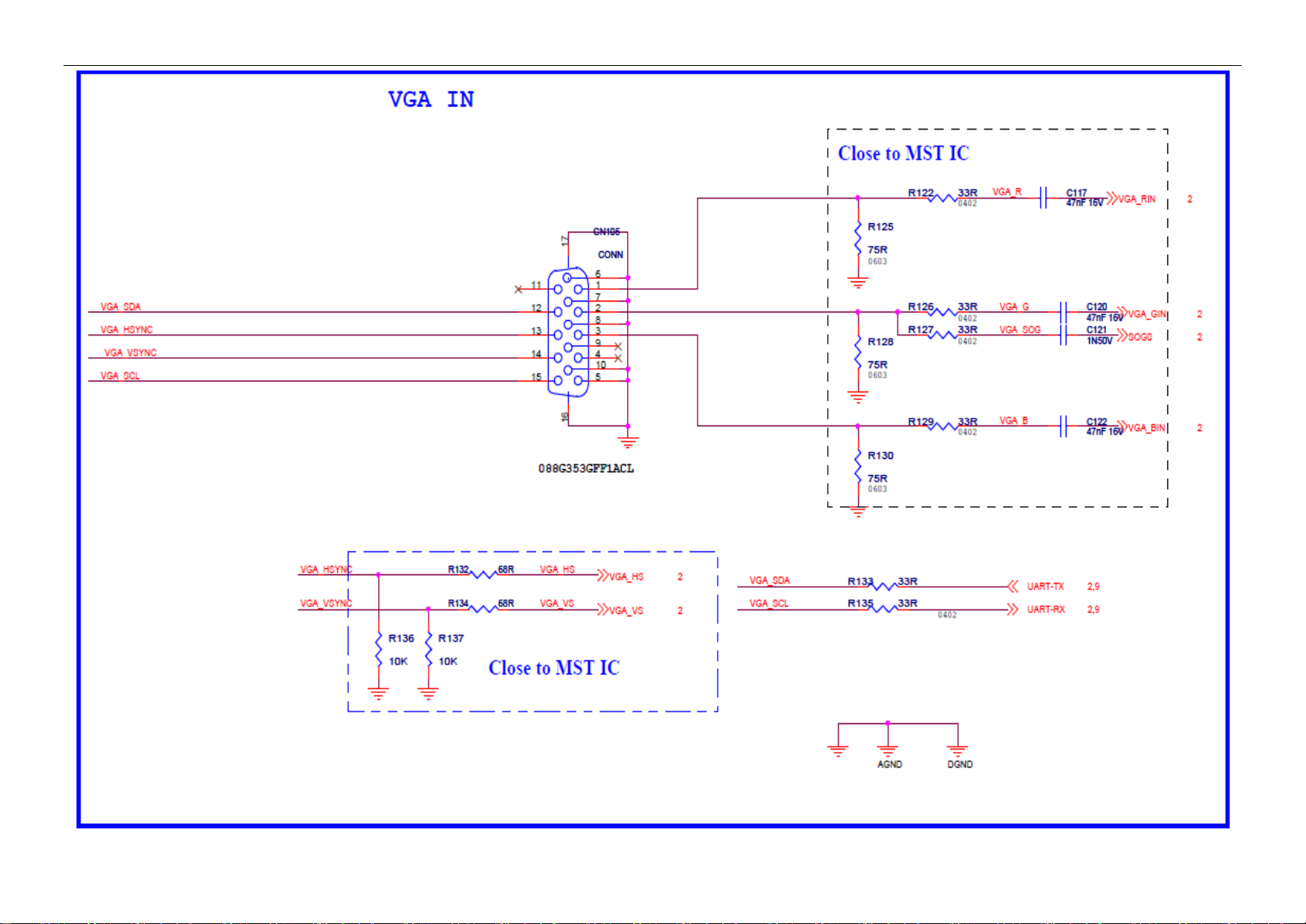

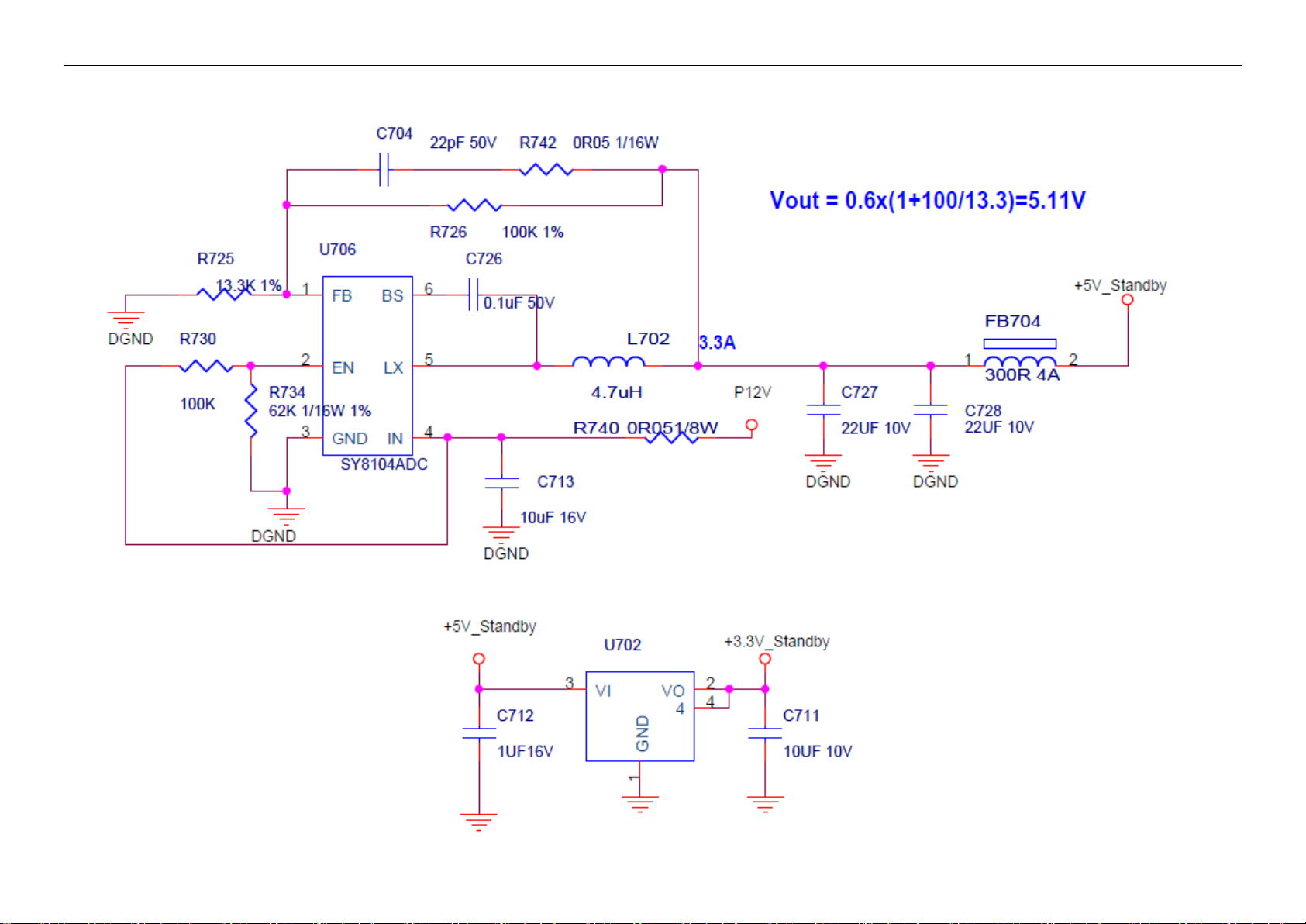

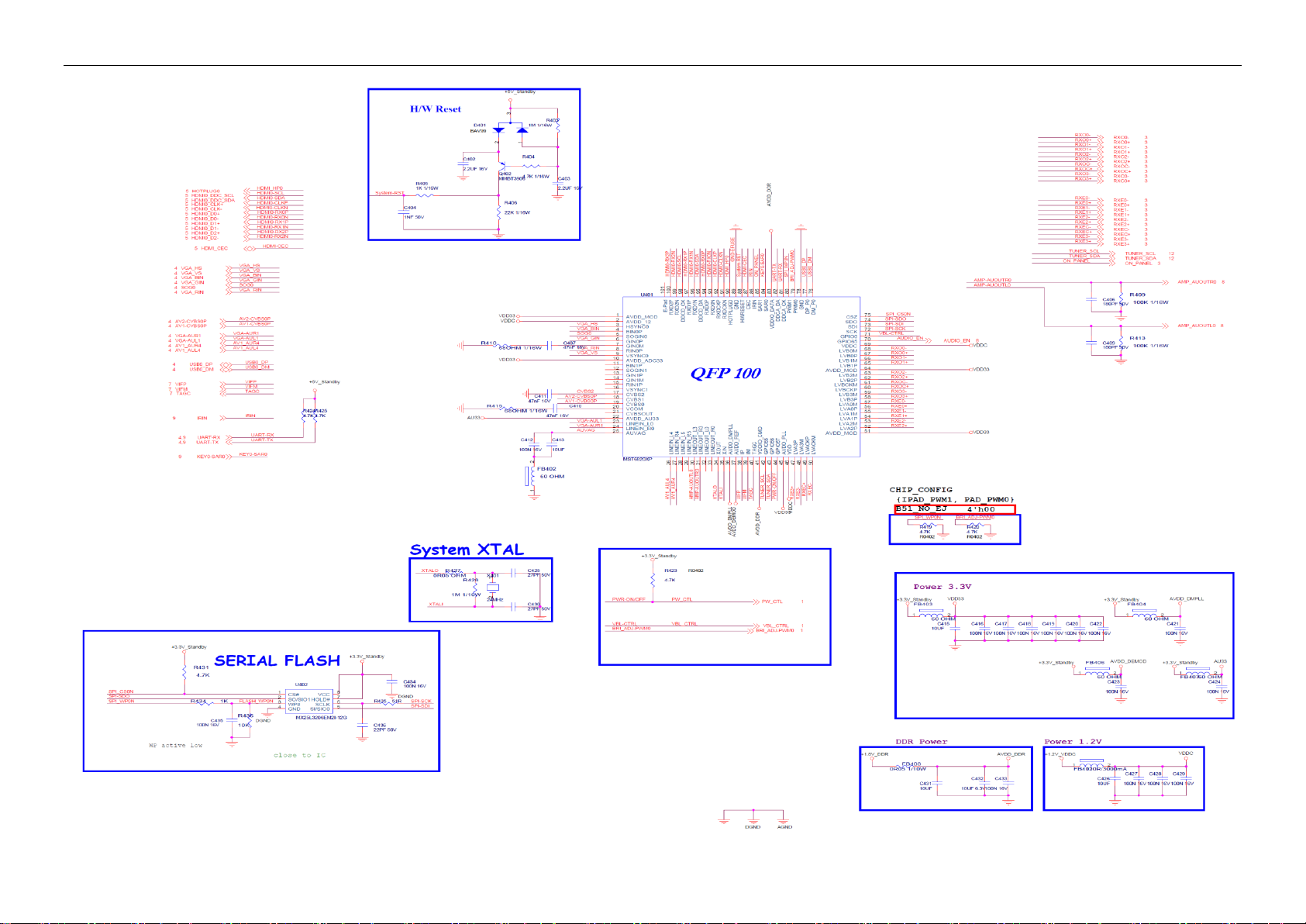

6.线路图---------------------------------------------------------------------------------------------------- 24

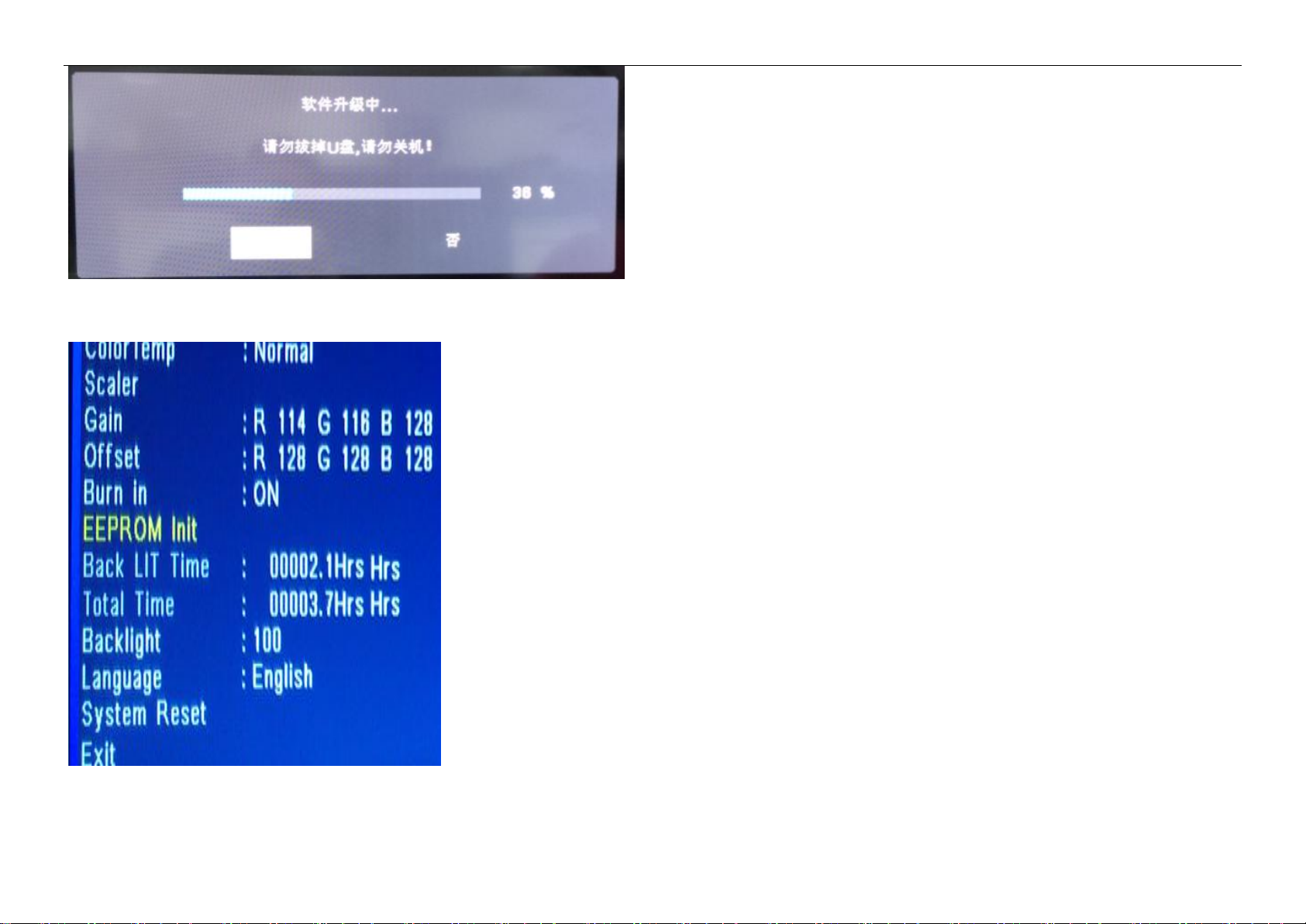

7.软体及 EDID 烧录 SOP --------------------------------------------------------------------------------------39

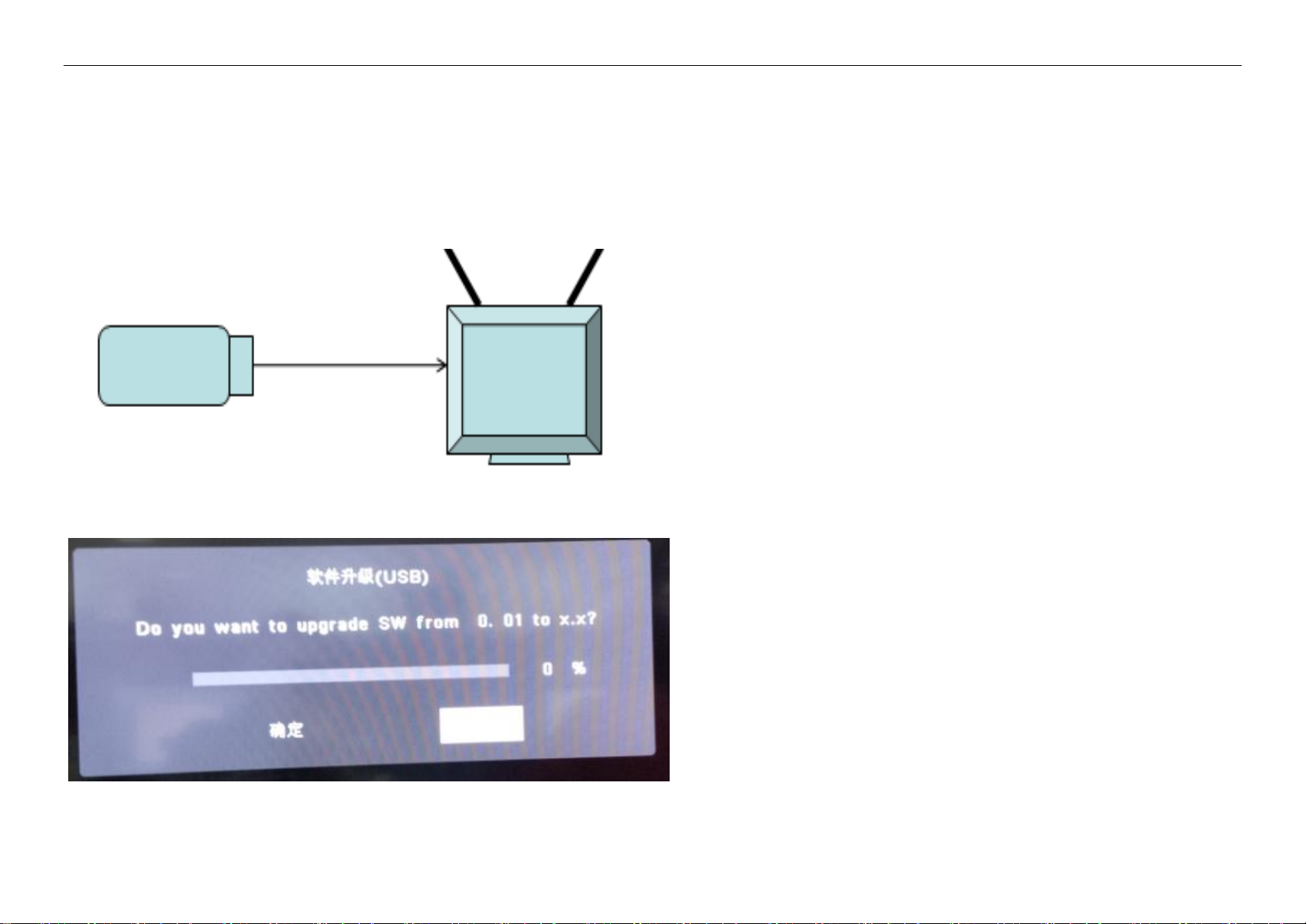

7.1 自动升级----------------------------------------------------------------------------------------------- 39

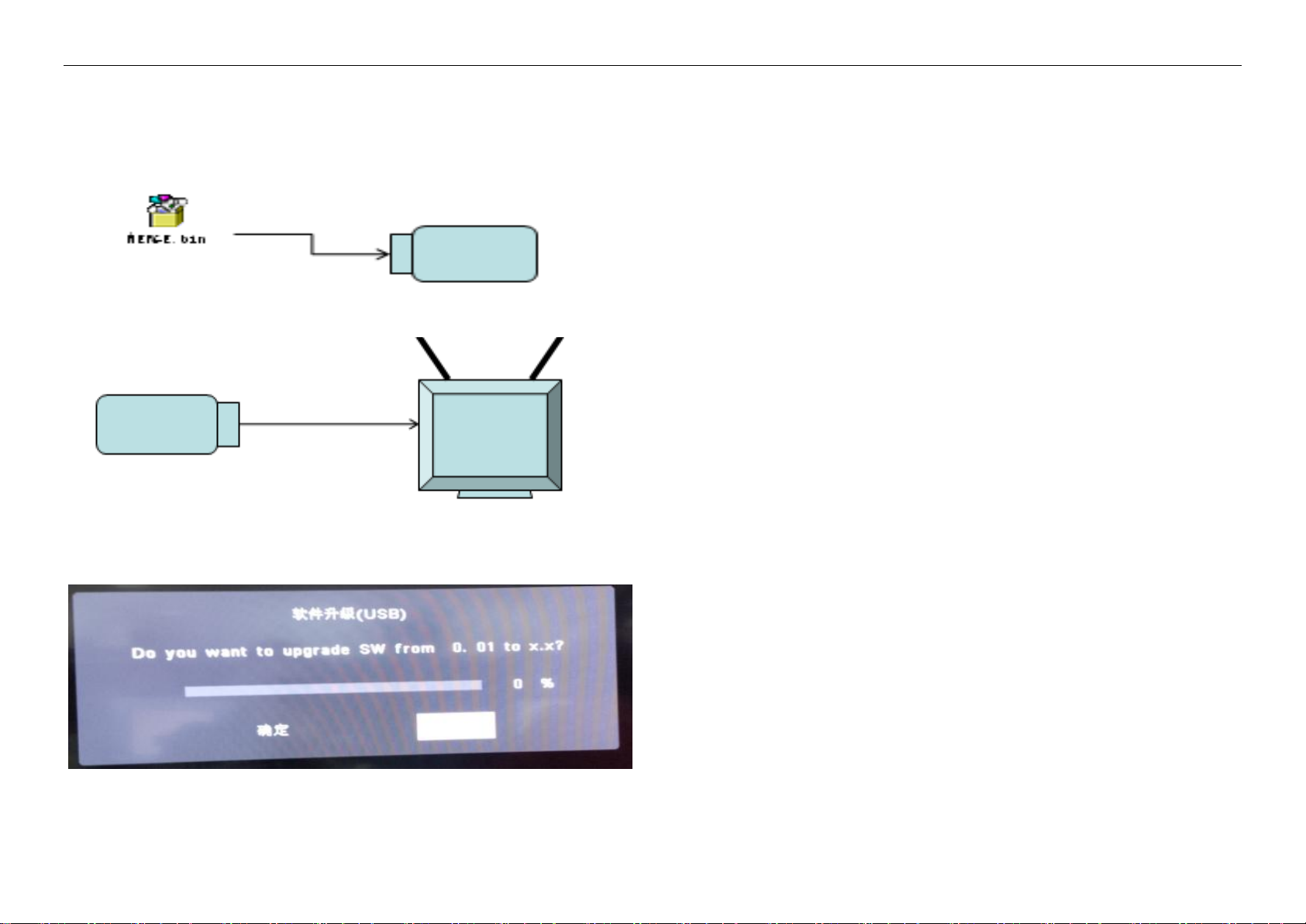

7.2 手动升级----------------------------------------------------------------------------------------------- 39
8.故障处理流程---------------------------------------------------------------------------------------------- 40
9.BOM--------------------------------------------------------------------------------------------------------49
Page 4
Service Manual Philip 32PFL1643/T3
4
1 显示器规格
1.1 产品信息
产品信息可能会随时变更，恕不另行通知。有关详细产品信息，请转到 www.philips.com/support。
支持的显示分辨率
计算机格式
• 分辨率 - 刷新率:
• 640 × 480 - 60Hz
• 800 × 600 - 60Hz
• 1024 × 768 - 60Hz
• 1360 × 768 - 60Hz
视频格式
• 分辨率 - 刷新率:
• 480i - 60Hz
• 480p - 60Hz
• 576i - 50Hz
• 576p - 50Hz
• 720p - 50Hz, 60Hz
• 1080i - 50Hz, 60Hz
• 1080p - 50Hz, 60Hz.
多媒体
• 支持的存储设备: USB（仅支持 FAT 或 FAT 32 USB 存储设备。）
• 支持的多媒体文件格式:
• 图像: JPEG
• 音频：MP3
• 视频: MPEG 2/MPEG 4 , H.264 ,WMV
声音频率
• 32PFL1643/T3: 5W×2
固有分辨力
• 32PFL1643/T3: 1366×768
Page 5
Service Manual Philip 32PFL1643/T3
5
电视荧幕尺寸
（英寸）
需要的点距（mm）
需要的安装螺钉
32
200 × 200
4 x M4(建议长度 16mm)
调谐器 / 接收 / 传输
• 天线输入: 75ohm 同轴 (IEC75)
• 电视系统: PAL, D/K
• 视频播放: NTSC, PAL
遥控器
• 电池: 2 x AAA (LR03 类型)
电源
• 主电源: 200V～, 50/60 Hz
• 待机能耗: ≤ 0.5 W
• 环境温度：5 到 45 摄氏度
• 功耗:
• 32PFL1643/T3: 50W
支持的电视机安装托架
要安装电视机，请购买飞利浦电视机安装托架或与VESA标准兼容的电视机托架。为避免损坏电缆和插口，请确保
电视机背面至少保留2.2英寸或 5.5厘米的间隙。
警告
请按照随电视机安装托架一起提供的所有说明操作。Koninklijke Philips Electronics N.V.对由于电视机安装
不当而造成的事故,人身伤害或损失不负任何责任.
产品规格
设计和规格若有变更，恕不另行通知。
32PFL1643/T3
• 不带电视支架
• 尺寸(宽×高×深): 726 × 425 × 68 (mm)
• 重量: 3.97 kg
• 带电视支架
• 尺寸(宽×高×深): 726 × 459 × 183 (mm)
• 重量: 4.3 kg
Page 6
Service Manual Philip 32PFL1643/T3
6
Item
Specification
Unit
Note
Active Area
697.685(H) × 392.256(V)
mm
Bezel Opening Area
701.395(H) × 395.976(V)
mm
Driver Element
a-Si TFT active matrix
--
Pixel Number
1366(H) × 768(V) (1pixel = R + G + B dots)
pixels
Pixel Pitch (Sub pixel)
0.17025(H) × RGB × 0.51075(V)
mm
Pixel Arrangement
Pixels RGB Vertical stripe
--
Display Colors
16.7M (8bits-true)
colors
LVDS Channel
1 Channel
--
Display Operation Mode
Transmission mode, Normally Black
--
Surface Treatment
Haze 10%, 3H, Semi-glare or Anti-glare treatment
(Front Polarizer), Clear (Bottom Polarizer)
--
Item
Min.
Typ.
Max.
Unit
Note
Module Size
Horizontal(H)
725.226
726.226
727.226
mm
Vertical(V)
423.847
424.847
425.847
mm
Depth(D)
37.45
38.45
38.45
mm
To stand off
Weight
TBC
g -
Parameter
Symbol
Value
Unit
Min.
Typ.
Max
Power Supply Input Voltage
VDD
10.8
12.0
13.2
VDC
Power Supply Ripple Voltage
V
ripp
- -
300
mV
Power Supply Input Current
IDD
-
0.333
0.592
A
Power Consumption
PDD
-
4.0
7.1
Watt
Inrush Current
I
RUSH
- - 3 A
LVDS
Interface
Differential Input Voltage
|VID|
200 - 600
mVDC
Differential Input High Threshold Voltage
VTH
+100
-
+300
mVDC
Differential Input Low Threshold Voltage
VTL
-300
-
-100
mVDC
Common Input Voltage
V
CIM
1.0
1.2
1.4
VDC
CMOS
Interface
Input High Threshold Voltage
V
IH
(High)
2.7
--
3.3
VDC
Input Low Threshold Voltage
V
IL
(Low)
0
--
0.6
VDC
1.2 Panel 特性
1. 一般规格
2.机械特性
3.电气特性
Page 7
Service Manual Philip 32PFL1643/T3
7
Item
Symbol
Value
Unit
Ambient Temperature
Ta
25±2 oC
Ambient Humidity
Ha
50±10
%RH
Supply Voltage
VDD
12.0
V
Input Signal
According to typical value in "3. ELECTRICAL CHARACTERISTICS"
LED Current
IL
1.02
A
Item
Symbol
Condition
Min.
Typ.
Max.
Unit
Note
Color Chromaticity
(CIE1931)
Red
Rx
θx=0°,θ
y
=0°
Viewing
Angle at
Normal
Direction
Typ - 0.03
0.616
Typ + 0.03
-
-
Ry
0.357
Green
Gx
0.331
Gy
0.619
Blue
Bx
0.152
By
0.055
White
Wx
0.280
Wy
0.290
Color
Gamut
CG
64
68
%
NTSC
Ratio
Center Luminance of White
(Center of Screen)
Lc
250
300
cd/m2
(4)
Contrast Ratio
CR
900
1200
-
(2)
Response Time
Gray to
Gray
-
8
10
ms
(3)
White Variation
δW
-
-
1.4
-
(6)
Viewing Angle
Horizontal
θ
x
+
CR≧10
-
89
-
Deg.
(1)
θ
x
- - 89
-
Vertical
θ
y
+ - 89
-
θ
y
- - 89
-
4.光学特性
1）测试条件
2）光学特性
Page 8
Service Manual Philip 32PFL1643/T3
8
2.操作说明
2.1 遥控器操作
Page 9
Service Manual Philip 32PFL1643/T3
9
遥控器使用
使用遥控器时，按住它靠近电视，并指向遥控器传感
器。确保遥控器和电视之间的视线没有被家具、墙壁
或其它物件妨碍。
2.3 底部和侧面信源接口
底部接口
① USB
USB 存储设备中的数据输入。
2.2 控制面板
①音量+/-: 提高和降低音量
②频道/OK: 切换到下一个频道或确定所选项。
③信源/菜单: 显示信号源列表或主菜单。
④ 电源: 切换产品待机/开机状态。必须拔下电源
插头，本产品才会完全断电。
② HDMI
Blu-ray 播放机等高清数字设备中的数字音频和视频
输入。
Page 10
Service Manual Philip 32PFL1643/T3
10
③ 计算机中的音频和视频输入
④ 视频1输入(视频1/音频 左/右)
DVD 播放机或游戏机等模拟或数字设备中的模拟音频
视频输入。
⑤ 视频2输入(视频2/音频 左/右)
DVD播放机或游戏机等模拟或数字设备中的模拟音频
视频输入。
侧面接口
①电视输入:天线、有线或卫星的信号输入。
注：
我们随机附送天线隔离器,请在安装电视的同时
一并安装上天线隔离器(安装方式如上图示)。
请用户在使用前务必确认天线隔离器是否有安装,
若为直接接入,电视机的有线网络天线必须与保护接
地隔离,否则可能会引起着火等危险。
Page 11
Service Manual Philip 32PFL1643/T3
11
2.4 连接计算机
使用 Philips EasyLink
将计算机连接到电视之前
将计算机上的屏幕刷新率设置为60Hz。
在计算机上选择一个支持的屏幕分辨率。
通过以下一种接口连接计算机：
注：通过 DVI或 VGA 连接需要额外一条音频线。
• HDMI线
• DVI-HDMI线
充分利用您的 Philips EasyLink HDMI-CEC 兼容设备
可增强控制功能而达到最大效益。透过 HDMI 接口连
接的 HDMI-CEC 兼容设备可以由电视遥控器进行控制。
要启用 Philips EasyLink，您需要:
• 透过HDMI接口连接两个以上的 HDMI-CEC兼容设备
• 确认每个HDMI-CEC兼容设备都正常运作
• 切换到 EasyLink
注：
• EasyLink 兼容设备必须已经打开并被选作信号源。
• Philips 不保证 100% 与所有 HDMI CEC 设备实现
互操作性。
打开或关闭 EasyLink
启用 HDMI-CEC 兼容设备后，电视会自动打开并切换到
正确的信号源。
注：
如果您不打算使用 Philips EasyLink，请不要启用它。
• HDMI线和 HDMI-DVI 适配器
• VGA 线
1 按设置。
2 选择 [EasyLink] 。
3 选择 [关] 或是 [开]，然后按确认。
使用快捷播放
启用 EasyLink 后，在设备上按下播放。
电视会自动切换到正确的信号源。
使用快捷待机
按遥控器上的 (待机-开机)。
电视及所有连接的HDMI设备将会切换到待机。
Page 12
Service Manual Philip 32PFL1643/T3
12
3.使用电视
3.1 打开/关闭电视，或切换为待机
切换频道
•按遥控器上的频道 +/- 。
•按电视侧面的频道/OK切换下一个频道。在屏显菜单
显示时按电视侧面的音量+/-可进行频道上下切换。
•用遥控器上的数字按钮输入频道号码。
•按遥控器上的 返回/回看回到前一个频道。
打开电视
• 插好电源插头。
• 待机指示灯为红色，按遥控器上的 (待机-开
机)或电视侧面的电源开关。 状态指示灯关闭，屏
幕点亮。
切换到待机
按遥控器上的 (待机-开机)或电视侧面的电源
开关。 状态指示灯变为红色。
提示：
尽管待机时电视消耗极少的电量，但还是会耗电的。
如果长时间不用，请从电源插座上拔下电视电源插头。
切换频道
观看连接的设备
选择外部信号源之前，请将外接设备打开。
使用信号源按钮。
1 按 信号源。 信号源列表出现。
2 按 选择一个设备。
3 按确认选择。 电视切换到所选设备。
调整电视音量
Page 13
Service Manual Philip 32PFL1643/T3
13
更改画面和声音设置
更改画面和声音设置以适合您的喜好。 您可以应用预定义的设
置，也可以手动更改设置。
画面设置
1 按设置， 将显示[图像]菜单。
2 按 从以下设置中选择并调整：
提高或降低音量
［灵智影像］：
•按电视上的 音量 +/- 或是遥控器上的音量+/-。
静音或取消静音
•按 静音。
•再按一次 恢复声音。
3.2 使用更多电视功能
访问电视机菜单
菜单可帮助您设定频道、更改画面和声音设置以及访问其
它功能。
1 按功能列表， 菜单开启。
2 选择设置。
［标准］：标准画面设置，建议用于家庭娱乐。
［省电模式］：减少背光强度以节约电能。
［鲜艳］：增强的画面对比度和清晰度。
［电影］：用于观看电影内容。最适合在剧院类环境观看。
［个人设定］：提供用户自行设定的模式。
［亮度］：调节暗区域的强度和细节（仅在用户模式显示）。
［对比度］：调节亮区域的强度，暗区域保持不变（仅在用
户模式显示）。
［色彩］：调节颜色饱和度（仅在用户模式显示）。
［色调］：调节绿色度（NTSC制式下才出现此选项）。
［清晰度］：调节图像清晰度（仅在用户模式显示）。
［色温］：白色偏蓝色调（［冷色］）、白色偏红色调（［暖色］）、
白色色调（［标准］）或在电脑模式时用户可自行
定义白色色调。
［高级设定］：
［降噪］：过滤和消除图像中的杂信号（仅在用户模式显
示）。
[背光]：调节屏幕亮度（当背光控制值偏低时，开机时
可能看到瞬间白闪，此为正常现象）。
3 按 从下列选项中选择。
[图像] / [声音] / [电视] （此设置只在电视模式中可
用。）/ [设置] / [家长控制] / [计算机设定]（此设置只在电
脑模式中可用。）/ [EasyLink] 。
4 按确认选择。
5 按功能列表退出。
[高级对比度]：将对比度设置到最高。（计算机信号源
下没有高级对比度选项）。
[动态对比度]：对比度将因画面明暗而改变（计算机
信号源下没有动态对比度选项）。
手动调整声音设置
1 按菜单，选择设置。
2 按 选择［声音］， 将显示［声音］菜单。
3 按 进行选择和调整：
［灵智声音］：声音模式也可以通过按遥控器上的灵智声音进行
调整。
［标准］：在高、中、低音各音域均有平衡出色的音质表现。
［音乐］：增强高音和低音，在聆听钢琴及管弦乐器等演奏
时可表现出清亮透彻的纯净音质。
［演说］：增强人声频谱所涵括的音域表现，适合于收看新
Page 14
Service Manual Philip 32PFL1643/T3
14
闻及艺文性节目。
［个人设定］：提供用户自行设定所有音效参数的合适数值。
［平衡］：选择左右扬声器的平衡。
［低音］：调节低音级别（仅在用户模式显示）。
［高音］：调节高音级别（仅在用户模式显示）。
［虚拟环绕］：设置虚拟环绕：启动或关闭。
［自动音量］：启动自动音量调节。
功能设置
1 按设置, 将显示［设置］菜单。
2 按 进行选择和调整：
• [菜单语言]：调整电视机的语言设置。
• [屏幕格式]：更改屏幕格式。
• [菜单显示时间]：设定菜单显示的时间长度。
• [菜单透明度]：设定菜单显示的透明度。
• [蓝屏]：设定无信号信源屏幕颜色(TV 信源不起作用)。
• [自动睡眠]：设定自动关机时间
• [睡眠定时器]：设置闲置多少分钟后电视机会自动进入待机
状态。可设置为关/10/20/30/60/90/120/180 分钟。
• [开机状态]：设置AC上电后电视状态。
• [时间设置]：设置系统时间。
• [定镜切换]：设定频道切换模式。（仅在TV模式下显示）。
• [彩色制式]：设置AV模式彩色制式。（仅在AV模式下显示）。
• [HDMI模式]：设定HDMI模式。 （ 只有HDMI 模式下480p / 576p
[4:3]：显示经典的标准格式。
[点对点]：仅适用于HDMI、VGA连接电脑的模式，会将电脑信号
进行全屏显示，并达到最佳显示效果。
/ 720p / 1080p模式才有此选项）。
• [重设默认值]：将当前设置重置为默认值。(密码设置和频道
信息除外)
屏幕格式摘要
可对下列屏幕设置进行配置。
注：根据信号源格式的不同，一些屏幕设置不可用。
[16:9]：将经典的标准格式比例调整为宽屏。
[缩放1]：水平延展的宽屏图像显示。使用此模式图像的左右两
边会被部分切除，但不适用于VGA信号源
[缩放2]：将标准格式比例调整为宽屏，但不适用于VGA信号源。
Page 15
Service Manual Philip 32PFL1643/T3
15
使用定时器
您可以设置定时器，以便在指定的时间将电视机切换到待机模
式。
提示：在使用电视机前，先设置睡眠时间。
电视机自动切换到待机模式（睡眠定时）
睡眠定时会在预定义的一段时间后将电视机切换为待机模式。
提示：您可以提前关闭电视机，或在倒计时期间重新设定睡眠
定时器。
1 按设置。
2 按 选择［设置］＞［睡眠定时器］， 将显示［
睡眠时间］菜单。
3 按 以设置睡眠时间。 睡眠定时器最多可以设置为180
分钟。
使用电视机锁定
通过锁定电视机控制器，您可以禁止儿童观看特定的节目或频
道。
电脑设置
1 按设置。
2 按 选择［计算机设定］， 将显示［计算机设定］菜
单。
3 按 进行选择和调整。
[自动调整]：自动同步电脑分辨率调整以适合全屏幕显示。
[水平位置]：调整水平位置。
[垂直位置]：调整垂直位置。
[相位]：调整电脑信号的相位频率。
[时钟]：调整电脑信号的时钟频率。
注：电脑菜单只有在电脑输入的时候才可以看到。
从USB存储设备中查看照片和播放音乐及影片
USB支持的视频格式:
支持的存储设备：USB（仅支持FAT或FAT32 USB存储设备。）
支持的多媒体文件格式: 图像：JPEG、BMP、PNG
音频：MP3
设置或更改密码
1 按设置。
2 按 选择［家长控制］＞［输入密码］＞［更改密
码］， 将显示［睡眠时间］菜单。
3 用遥控器上的数字键输入你的密码。 依照荧幕上的指示
更改你的密码。
锁定或解除锁定一个或多个频道
1 按设置。
2 按 选择［家长控制］＞输入密码＞选择［锁定频
道］， 将显示［睡眠时间］菜单。
3 选择频道。按确认锁定或解除锁定的频道。
4 重复此过程以锁定或解锁多个频道。
[频道锁定]：当有频道被锁定时： 进入搜台菜单时需要
输入四位数字密码。
收看被锁定的频道需要输入四位数字密码。
进入家长控制子菜单需要输入四位数字密码。
视频：MPEG 2/MPEG 4 , H.264
支持的多媒体文件编码：
[清除全部]：执行此操作时，解除所有锁定频道和信源。
初始用户密码0000，用户可自行修改密码。
为了防止用户忘记密码，特设定超级密码3448用于进入家
长控制设定用户密码。
注：如果您访问锁定的频道，则将提示您输入密码。
Page 16
Service Manual Philip 32PFL1643/T3
16
[效果]: 设定转换图片时的特效。
[显示信息]: 显示图片名称、分辨率、大小、日期、时间。
1 如果内容或者封装或者编码不符合标准，视频内容有可能无
法正常播放,某些片源的具体参数超出解码范畴造成的不能播
放，不属本机故障。
2 不支持动态的GIF图片。
注意：对于不支持USB存储设备，Philips不承担任何责任，同
时，对于该设备中的数据损坏或丢失也概不负责。
从连接的USB储存设备中观看照片与播放音乐及影片
1 打开电视。
2 连接USB储存设备到电视侧面的USB插槽。
3 按功能列表。
4 选择 [多媒体]，然后按确认。
USB浏览页开启。
观看照片
1 在USB浏览页中选取[图片]，然后按确认。
2 选取一张照片或资料夹，然后按确认。该照片将会被放大至
全荧幕。
聆听音乐
1 在USB浏览页中选择 [音乐]，然后按确认。
2 选择一个音乐曲目或专辑，然后按确认播放。
更改播放音乐的设定
播放音乐时，按功能列表，并选取以下其中一项设定后按确认。
[暂停/播放]: 开始或停止播放音乐。
[重复]: 设定音乐播放模式。
[随机播放]: 依序或是随机播放音乐。
[显示信息]: 显示歌曲名称、歌手名、大小等信息。
[显示/隐藏频谱]: 显示或隐藏频谱。
[灵智声音]: 设定声音的播放模式。
[歌词]: 选择歌词开关即编码格式（无歌词时不可选）。
[仅音频]: 关闭屏幕以节约能源 （除待机键，按任意键解除）。
观看影片
1 在USB浏览页中选择 [视频], 然后按确认。
2 按确认播放影片。
3 按以下的按钮控制影片播放：
：播放/暂停播放
：向前或向后寻找。
• 按 或 观看上一张或下一张照片。
观看照片的幻灯片
1 选取一张照片或是资料夹，然后按确认。该照片将会被放大
至全荧幕。
从被选取的照片开始播放幻灯片。
2 按以下的按钮控制照片播放：
• ：播放或暂停播放
• 或 观看上一张或下一张照片
更改播放幻灯片的设定
在播放幻灯片时，按功能列表，并选择下列其中一个项目后按
确认。
[暂停/播放]: 开始或停止播放图片。
[重复]: 设定图片播放模式。
[随机播放]: 依序或是随机播放幻灯片。
[旋转]: 顺时针旋转图片。（暂停时可见）。
[放大]: 放大图片。（暂停时可见） 。
[时长]: 设定图片播放时间。
更改播放影片的设定
播放影片时，按功能列表，并选取以下其中一项设定后按确认。
[暂停/播放]: 开始或停止播放影片。
[重复]: 设定视频播放模式。
[显示信息]: 显示影片名称、分辨率、大小等信息。
[灵智图像]: 设定图像的播放模式。
[显示模式]: 设定视频播放屏幕格式。
[字幕显示]: 开启或关闭字幕。（在支持字幕格式时有效）。
[音轨]: 切换音轨。
浏览文本
1 在USB浏览页中选择 [文本], 然后按确认。
2 按确认播放文本。
3 按以下的按钮控制文本播放：
：播放/暂停播放
：向前或向后寻找。
更改浏览文本的设定
播放文本时，按功能列表，并选取以下其中一项设定后按确认。
[暂停/播放]: 开始或停止播放文本。
Page 17
Service Manual Philip 32PFL1643/T3
17
[重复]: 设定文本播放模式。
[随机播放]: 依序或是随机播放文本。
[显示信息]: 显示文本名称、大小。
移除USB储存装置
注意：
请依照下列步骤移除以预防损坏USB储存装置。
1 按返回键切换离开USB浏览页。
2 等候约五秒钟后再移除USB储存装置。
更新电视软件
Philips 不断努力改进其产品，我们建议您在推出更新时对您
的电视软件进行更新。请访问 www.philips.com/support 网站
查询是否有更新。
将电视机重置为出厂设置
您可以恢复电视机的默认画面和声音设置。 频道安装设定保持
不变。
1 按设置。
搜索并储存新的电视频道
1 按设置。
2 按 选择 [电视] > [频道] > [模拟手动扫描] 。
将显示 [模拟手动扫描] 菜单。
3 选择 [起始/终止频率]按 数字按钮 手动输入三位数的频率。
4 按 确认 后进入搜索。
5 按 功能列表 退出。
频道跳过
1 按设置。
2 按 选择 [电视] > [频道] > [频道编辑] 。
将显示 [频道编辑] 菜单。
3 按 选择需要跳过的频道，然后按确认，选择[跳过]按
调整。
4 重复前面的步骤以跳过更多的频道。
提示：
使用遥控器上的数字按钮访问跳过的频道。
2 按 选择 [设置] > [重设默认值] 。
将显示17 [重设默认值] 菜单。
3 按确认进入重置菜单，选择 [确定] 按确认进入重置。
4 按功能列表退出。
3.3 安装频道
本节介绍重新设定和微调频道的方法。
自动安装频道
1 按设置。
2 按 选择 [电视] > [频道] > [频道扫描] 。
3 按确认。
4 TV开始自动搜台。
更新频道
1 按设置。
2 按 选择 [电视] > [频道] > [更新扫描] 。
3 按确认。
4 TV 开始更新搜台
手动安装频道
要访问跳过的频道，请重复步骤 1 到 4，然后按确认取消勾选。
频道交换
1 按设置。
2 按 选择 [电视] > [频道] > [频道编辑] 。
将显示 [频道编辑] 菜单。
3 按 选择需要跳过的频道，然后按红色键。
4 按 选择需要交换的频道，然后再按 红色键，与指定频
道进行交换。
重命名频道
您可以重命名频道。 选择频道时，其名称将会显示。
1 按设置。
2 按 选择 [电视] > [频道] > [频道编辑] 。
将显示 [频道编辑] 菜单。
3 按 选择需要重命名的频道，然后按确认键。
4 按 选择频道名称，按确认键进入编辑界面。
5 按 选择字符。
6 按 确认完成频道重命名。
提示：
频道名称最多可以包含 6 个字符。
Page 18
Service Manual Philip 32PFL1643/T3
18
Color
temp
x y
Y(cd/m2)
PC
mode
YPbPr
mode
Normal
(9300K)
0.283
0.297
> 350(for 32”)
>
350(for 32
”)
Warm
(6500K)
0.313
0.329
> 350(for 32”)
>
350(for 32
”)
Cool
(11000K)
0.276
0.282
> 350(for 32”)
>
350(for 32
”)
4. 工厂模式调整
一、ADC 调整
在 TV 模式下，按”菜单”和 1￠ 9 ￠ 9 ￠ 9 和”返回”.进入工厂模式。
工厂模式图片(以其他相似机种为例)如下：
1.将“Current Source”切换到“component”模式并切换信号到 720p/50Hz,出现 Pattern TVBAR100。
2.将“Current Source”切换到“电脑”模式并切换信号到 1360 X 768 @ 60Hz, 出现 Pattern 5 white block。
二、白平衡调整:
备注：调整白平衡之前应先将机器加温至少30分钟，需将CA210设置到05通道并设为X,Y,Y模式。以下为白平衡调整的步骤：
备注：1.白平衡调整 VGA和 YPbPr两个 source 的 Normal, Cool, Warm 三个色温；
2.x，y的值误差为±0.010
3.亮度、色彩均设为 50,对比度设为 100。
Page 19
Service Manual Philip 32PFL1643/T3
19
YPbPr
首先，将“Current source”切换到 “YPbPr”模式，将画面的亮度、色彩均设为 50,对比度设为
1→9→9→9 和返回.进入工厂模式；
再次，Gain(增益)调整：
调整：
调整 Cool 色温:
1. 通过在 801GD 信号下调整 R, G, B 的值来调整白平衡；
2. 通过“Color temp”选中其他的色温并调整。
调整 Normal 色温:
1. 通过在 801GD 信号下调整 R, G, B 的值来调整白平衡；
2. 通过“Color temp”选中其他的色温并调整。
调整 Warm 色温:
通过在 801GD 信号下调整 R, G, B 的值来调整白平衡；
选中并按“Exit”退出工厂模式。
VGA 调整:
100； 其次，按菜单和
首先，将“Current source”切换到“电脑”模式，将画面的亮度、色彩均设为 50,对比度设为 100； 其次，按菜单和1→9→9→9
和返回进入工厂模式；
再次，Gain(增益)调整：
调整 Cool 色温:
1. 通过在 801GD 信号下调整 R, G, B 的值来调整白平衡；
2. 通过“Color temp”选中其他的色温并调整。
调整 Normal 色温:
1. 通过在 801GD 信号下调整 R, G, B 的值来调整白平衡；
2. 通过“Color temp”选中其他的色温并调整。
调整 Warm 色温:
通过在 801GD 信号下调整 R, G, B 的值来调整白平衡；
选中并按“Exit”退出工厂模式。
注: 下页是关于一般工厂菜单的说明(和本机并非完全相同)仅供参
Page 20
Service Manual Philip 32PFL1643/T3
20
工厂菜单说明
选项名称
调整范围
TV
AV/S
Comp
HD
PC
客户名称
Brand
不可调整
O O O O O
发布软体
Main-MCU
版本
Main-MCU ver
不可调整
O O O O O
发布软体
Bootloader
版本
Bootloader ver
不可调整
O O O O O
发布软体
Sub-MCU ver
版本
Sub-MCU ver
不可调整
O O O O O
发布软体
EEPROM
版本
EEPROM ver
不可调整
O O O O O
软体发布日期
Date
不可调整
O O O O O
对外机种名
Model name
不可调整
O O O O O
Scaler型号
Scaler
不可调整
O O O O O
屏的型号
Panel type
不可调整
O O O O O
当前进工厂时的输入源，该项可切换输入源，对应输入源的
ADC
，色温，
Scaler
等相关信息同步更新。
Current source
支持输入源
√ √ √ √ √
Auto color
项只对需要做自动校正输入源时有效，否则它不动作。
Auto
color
会对输入的
ADC
做自动矫正，调整
ADC Gain 和 Offset RGB
值。
Auto color
执行动作
√ √ √ √ √
在
Auto Color
做完立即更新，并可手动调整。
ADC Gain
根据 IC SPEC
√ √ √ √ √
在
Auto Color
做完立即更新，并可手动调整。
ADC Offset
根据 IC SPEC
√ √ √ √ √
在
Auto Color
做完立即更新，并可手动调整
Color temp.
支持色温
√ √ √ √ √
当前设置的色温，该项可切换色温模式，并正确显示色温名称，对应色温
的
Scaler Gain & Offset RGB
值等相关信息同步更新。
Scaler Gain
根据 IC SPEC
√ √ √ √ √
Scaler Gain
值在白平衡调整时立即更新，并可手动调整。
Scaler Offset
根据 IC SPEC
√ √ √ √ √
Offset RGB
值在白平衡调整时立即更新，并可手动调整。
Burn in
On/Off √ √ √ √
√
打开或关闭
Burn in
模式。当
Burn in
设置为
On
时它将响应工厂遥控器功
能；
EEPROM Init
后默认为
On
状态；
Reset
后默认为
Off。
EEPROM Init
执行动作
√ √ √ √ √
实现的是初始化除了
HDCP key
和产品序列号以外的全部
EEPROM，如
主菜单的
OSD
默认值，工厂菜单的
ADC
数据，白平衡设定值，
Black light 和 Language
等，
同时把
Burn in
设置为
On
，响应工厂遥控器功能，设置 输入源为
TV。
Back LIT time
不可调整
O O O O O
背光打开总计时，在
EEPROM Initial 或 Factory reset
后都清为
0
，显示
值用十进制表示，当时间到达显示最大值时就不再变化。
Total time
不可调整
O O O O O
AC ON
主电源供电总计时，在
EEPROM Initial 或 Factory reset
后都清为
0
，显示值用十进制表示，当时间到达显示最大值时就不再变化。
Page 21
Service Manual Philip 32PFL1643/T3
21
Black light
根据 IC SPEC
* * * * *
设置背光灯的亮度
Language
支持语言
* * * * *
设置出厂时用户模式菜单语言，当在工厂菜单中更改此项值时，用户模式
的
OSD
中的菜单语言也做相应的更改并将该值保存（仅北美向可选）
Energy LOGO
On/Off
* * * * *
仅中国向有该项
Reset
执行动作
√ √ √ √ √
实现的是复位除了
HDCP
和产品序列号，工厂菜单的
ADC
数据，白平衡
设定值，
Black light，Language 和 Energy Logo
以外的全部
EEPROM 数
据，如主菜单的
OSD
默认值，并把用户菜单
Language
设置为工厂
Language
，同时把
Burn in
设置为
Off
，
禁止响应工厂遥控器功能，设置 输入源为
TV。
Exit
执行动作
√ √ √ √ √
退出工厂模式
备注：
1. √表示该项有效, ×表示该项不存在，O表示存在但选不到，*表示可选；
2. 不同机型工厂模式项目略有增删；
3. 进工厂模式时Burn in自动关闭。
Page 22
Service Manual Philip 32PFL1643/T3
22

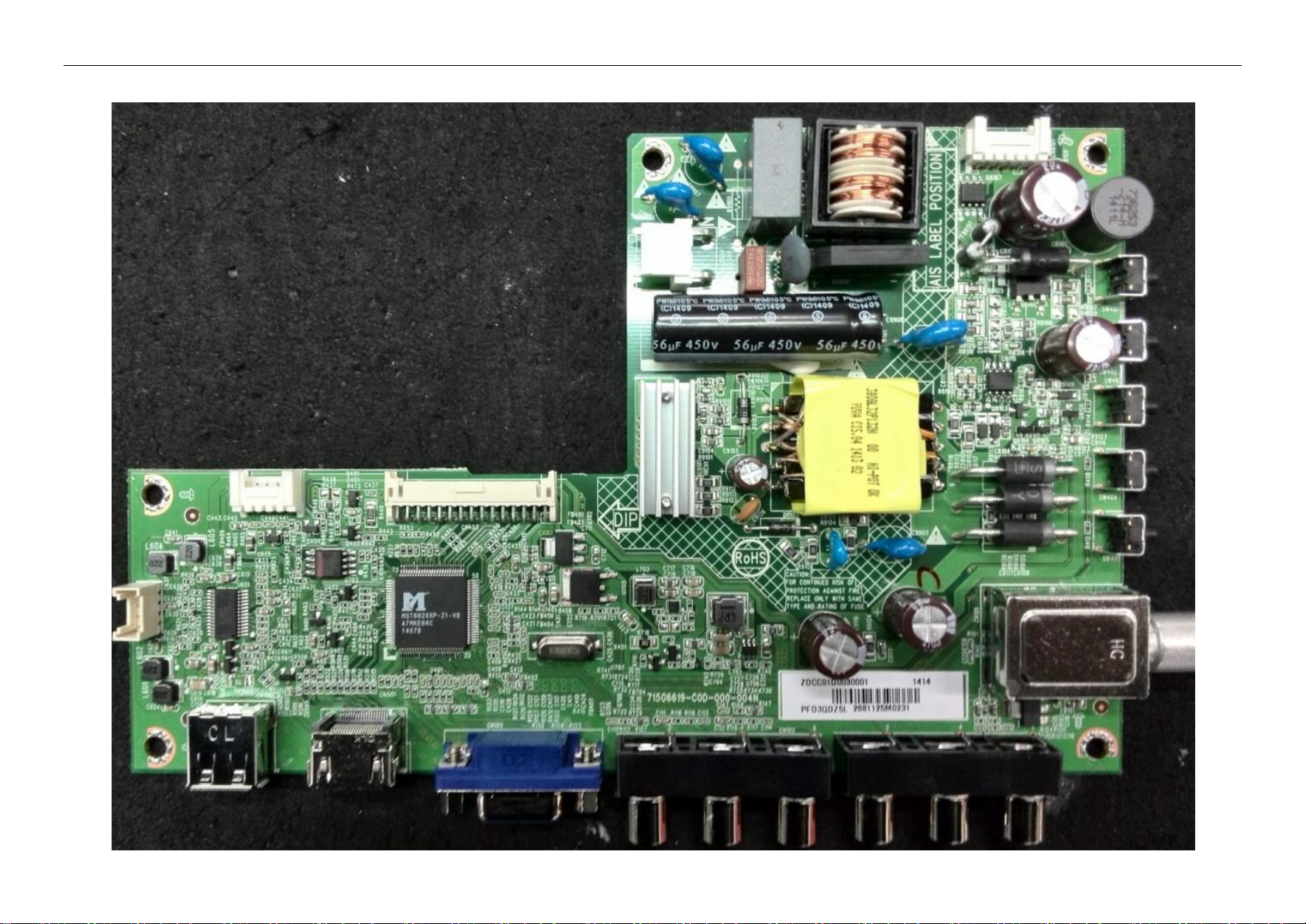

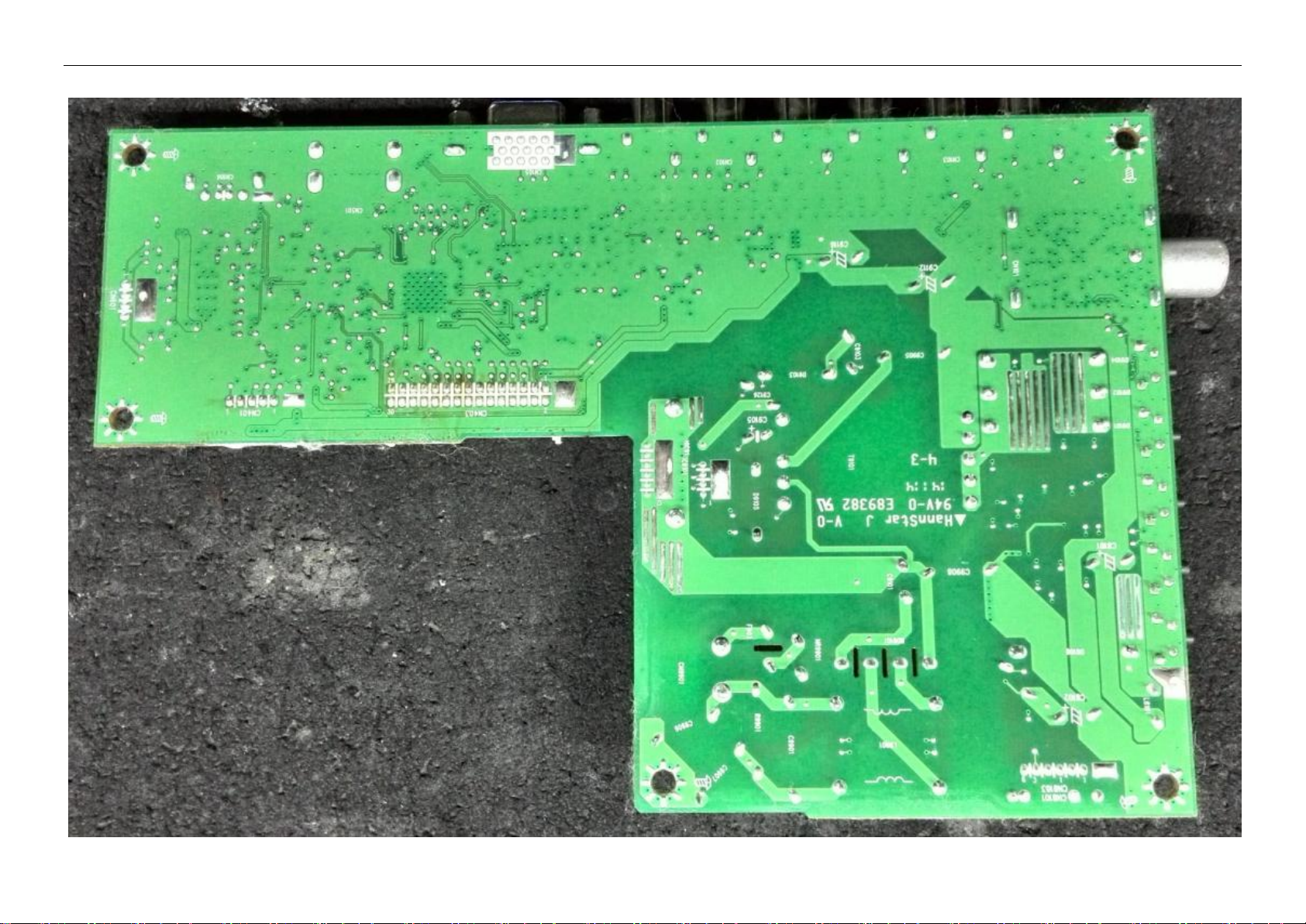

5.电路板
Page 23
Service Manual Philip 32PFL1643/T3
23
Page 24
Service Manual Philip 32PFL1643/T3
24

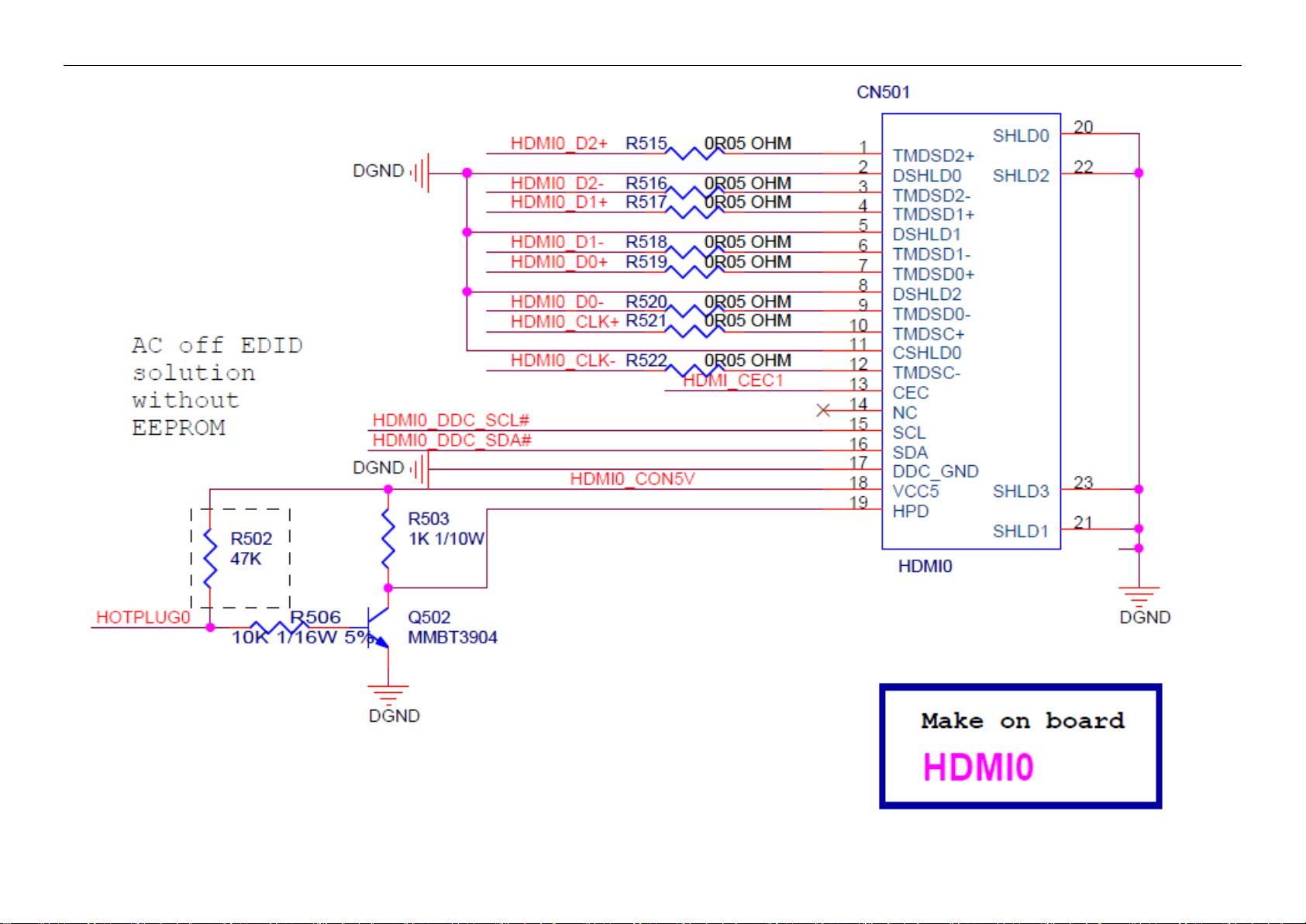

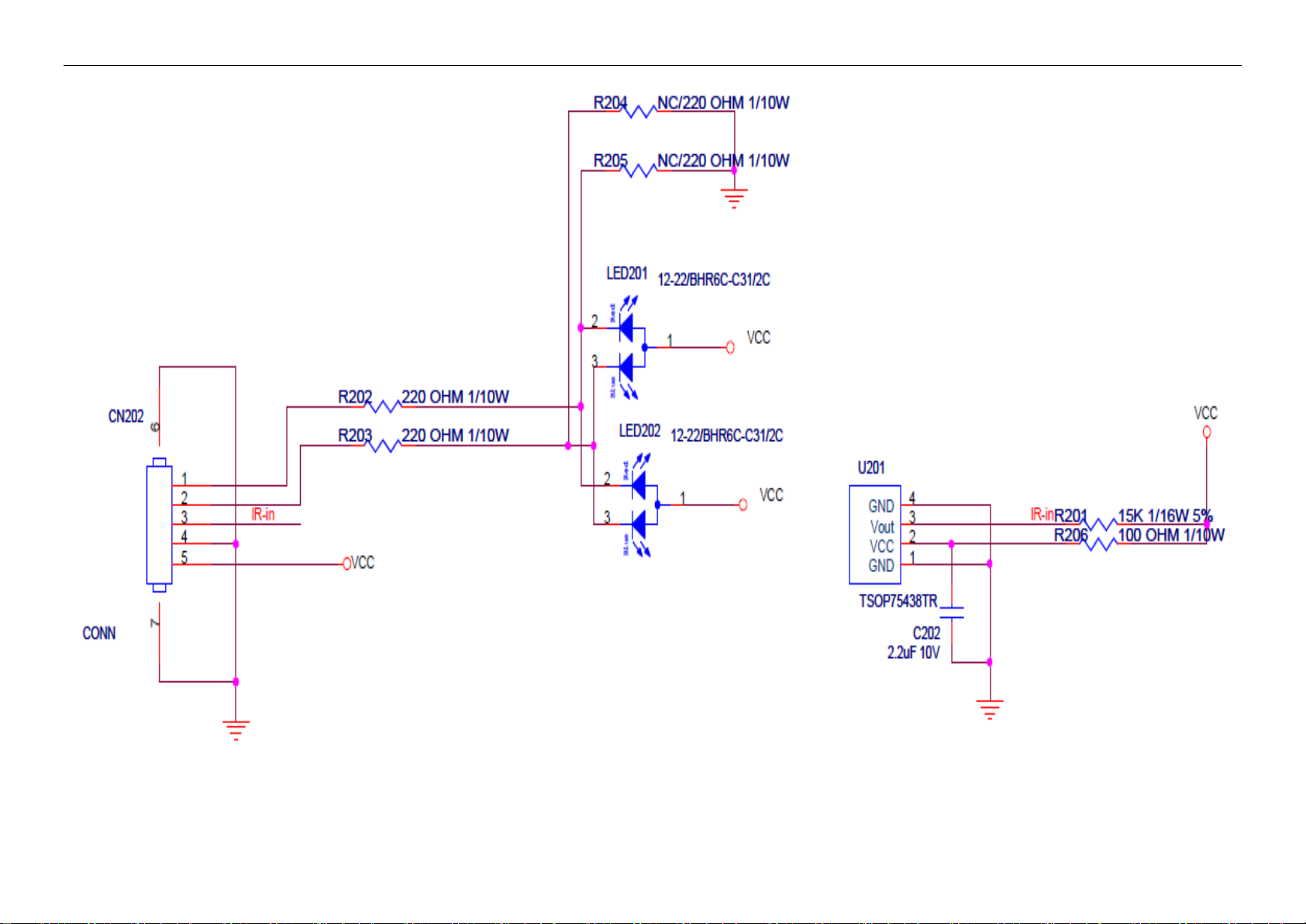

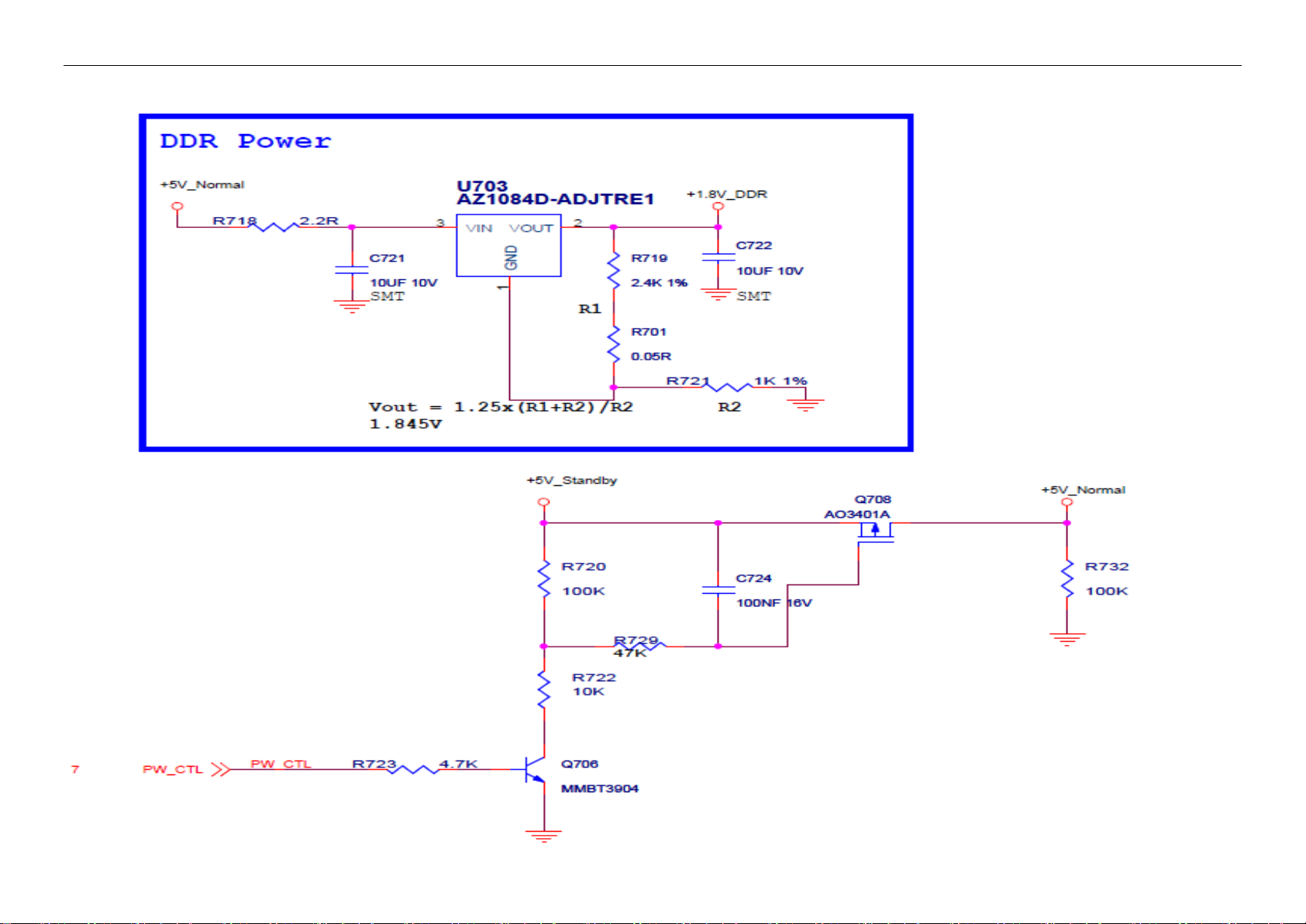

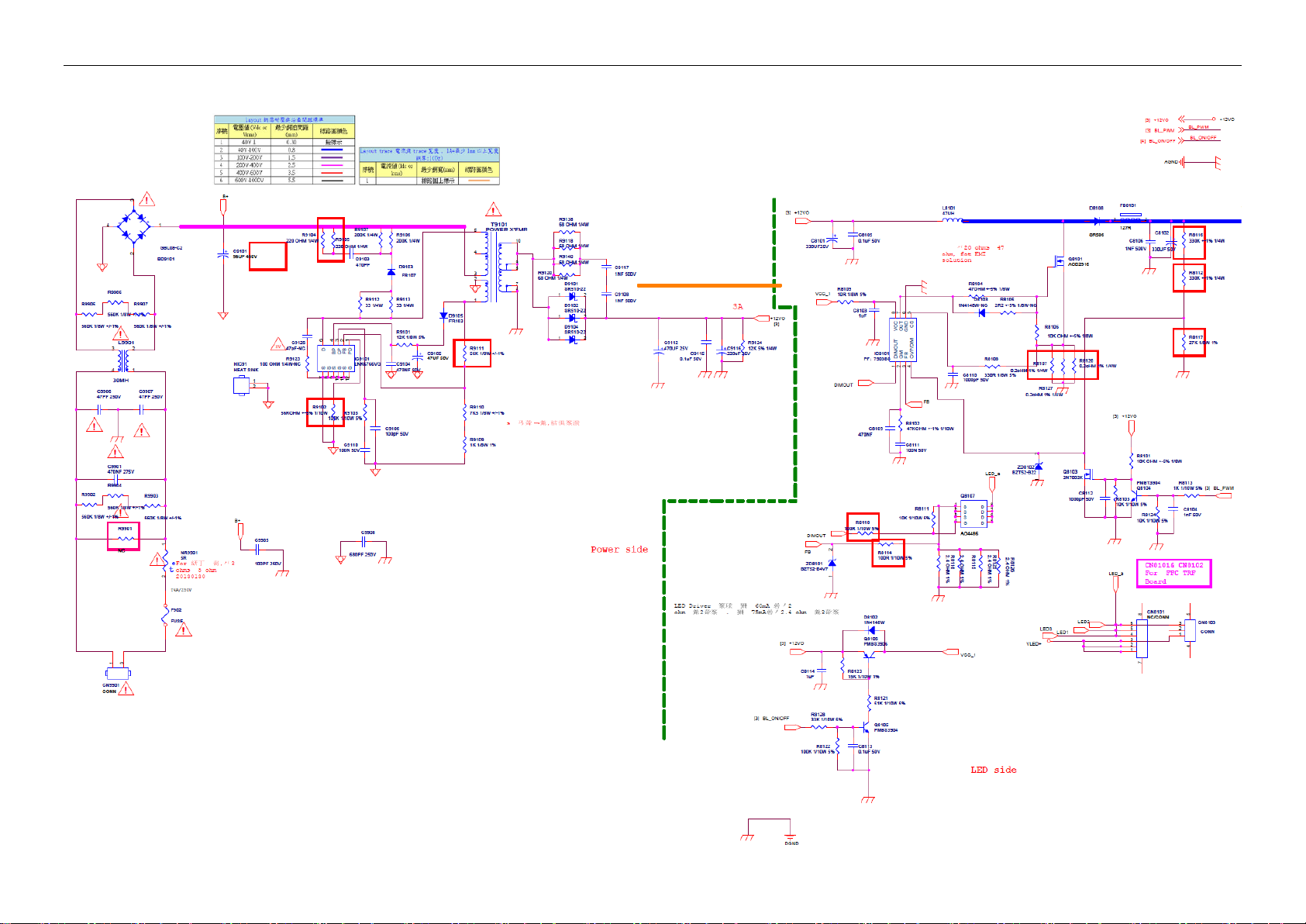

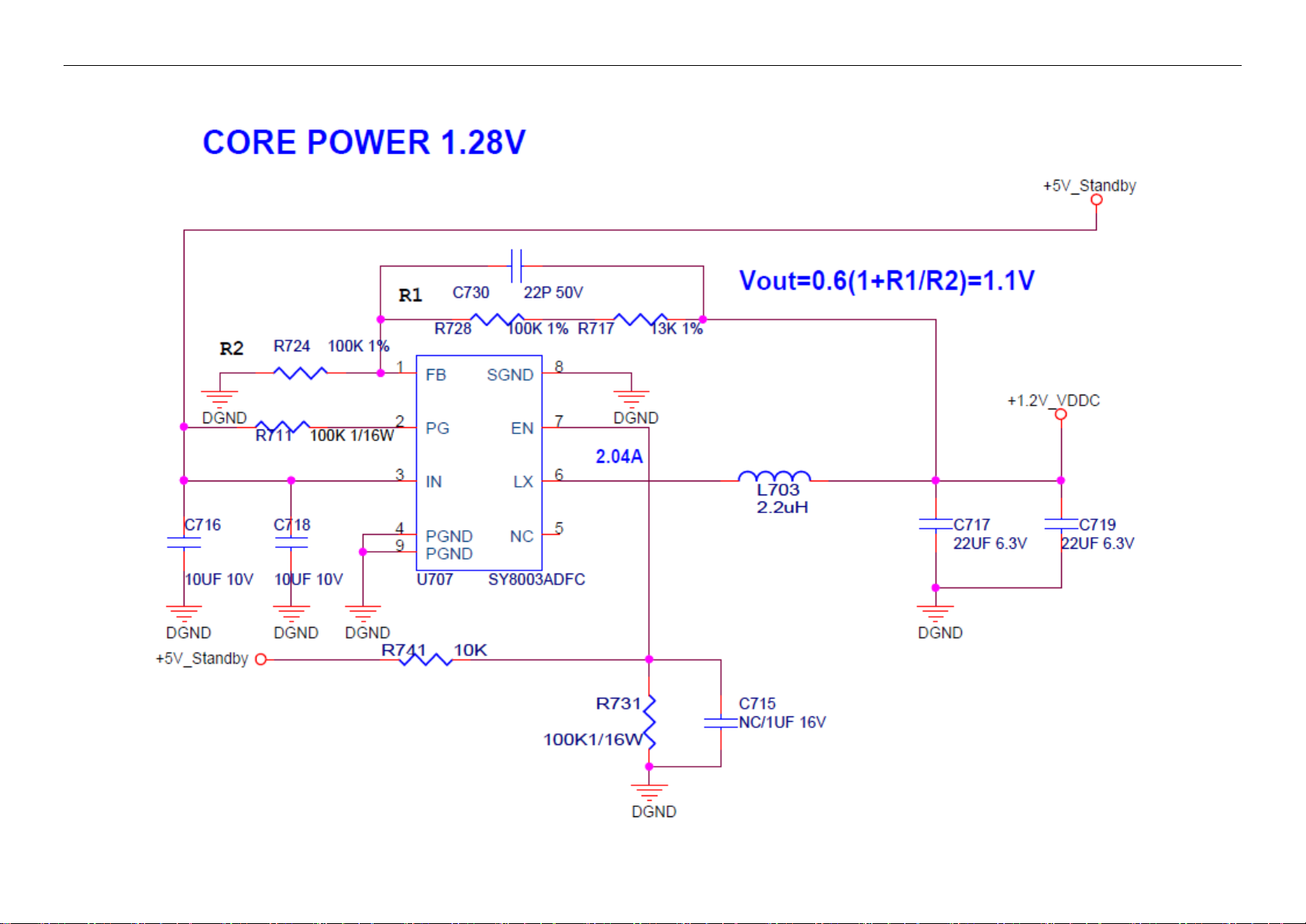

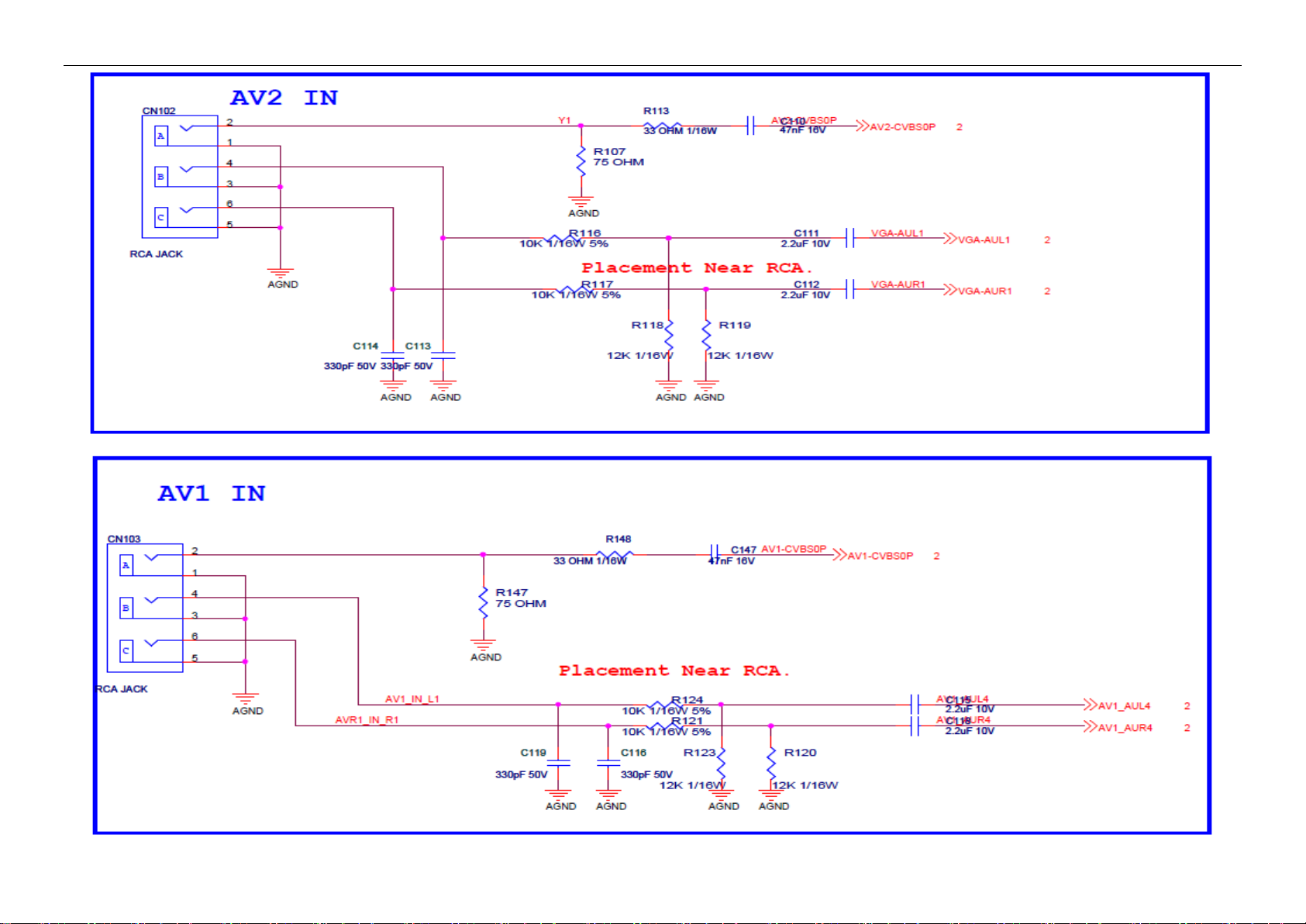

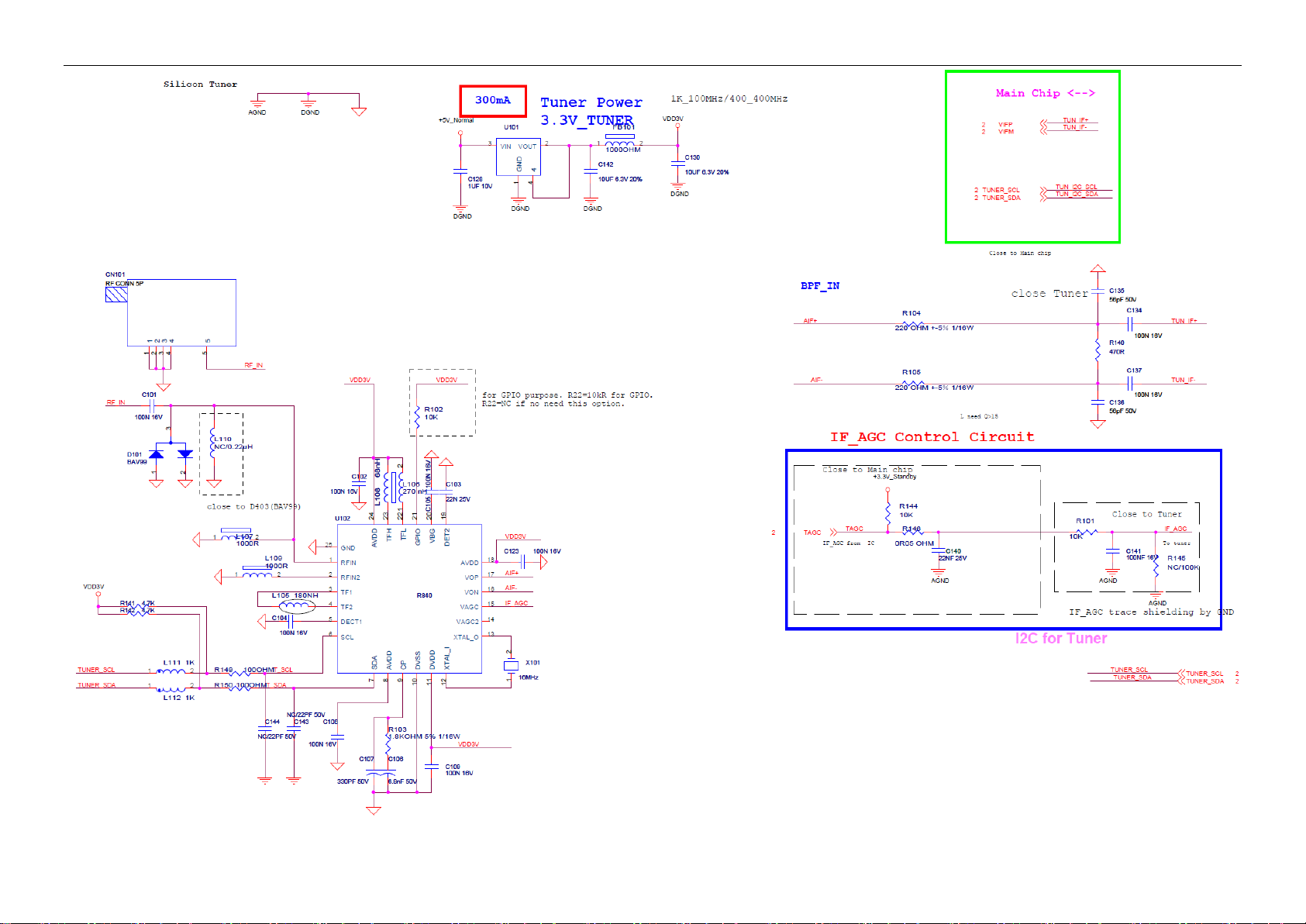

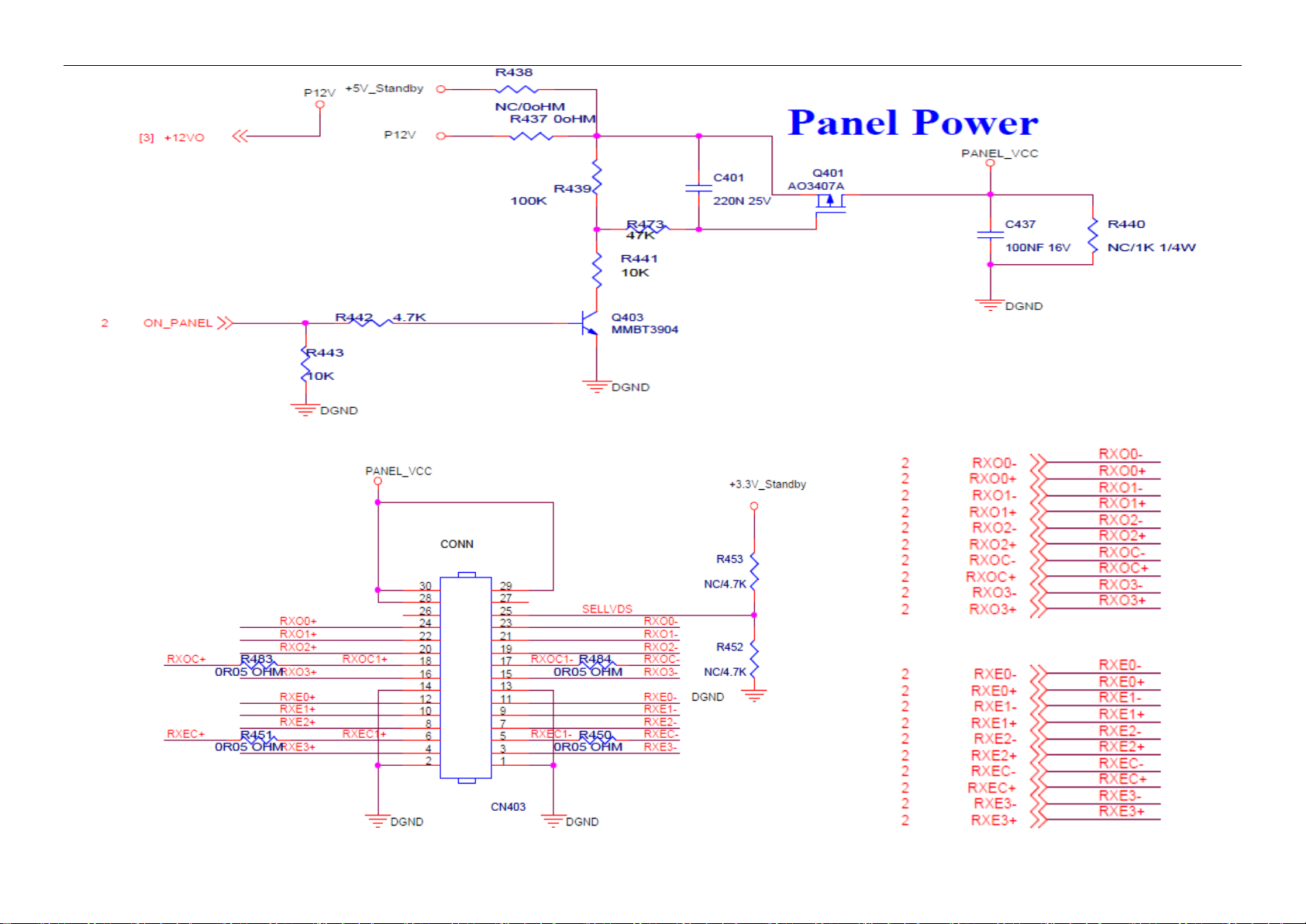

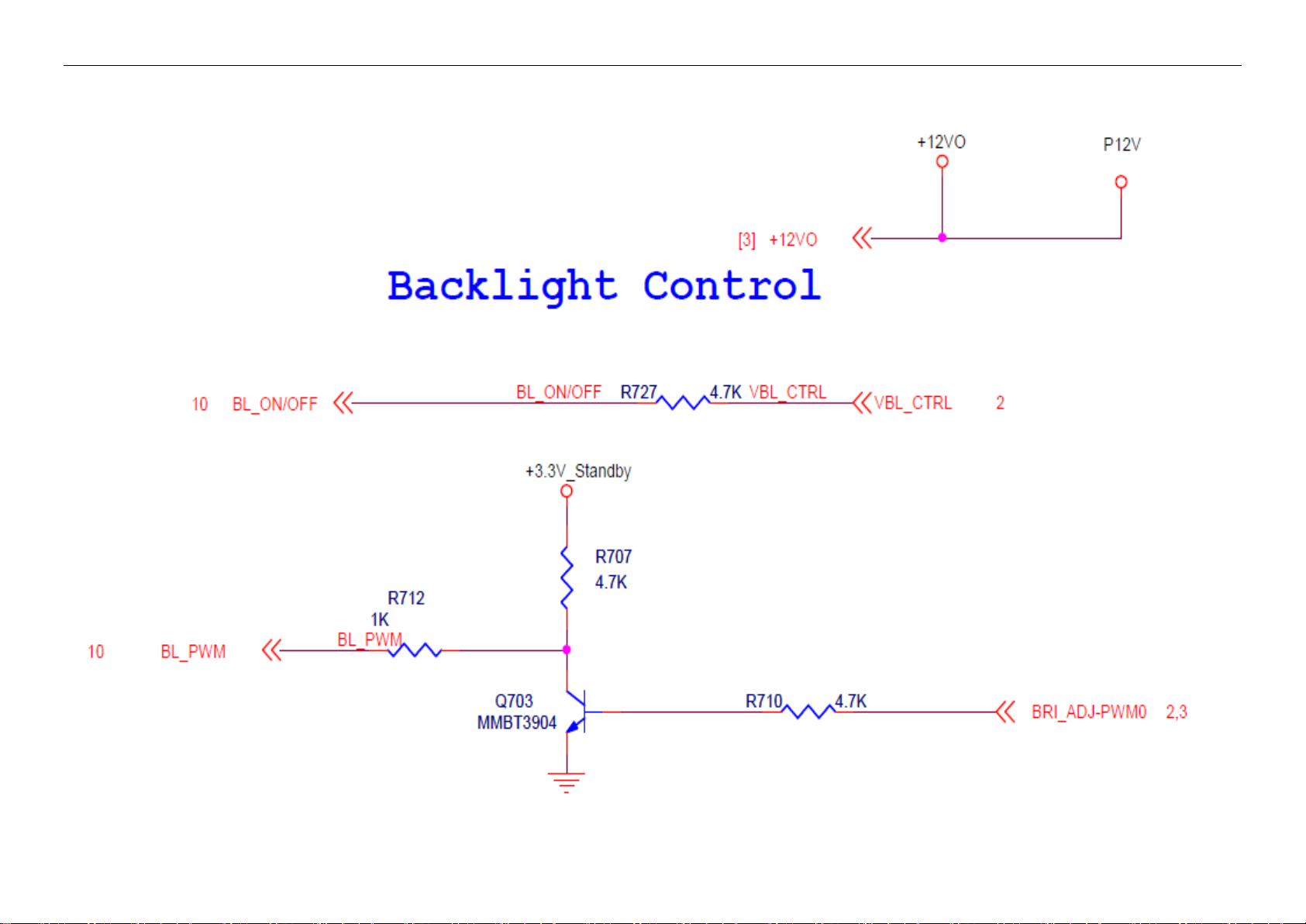

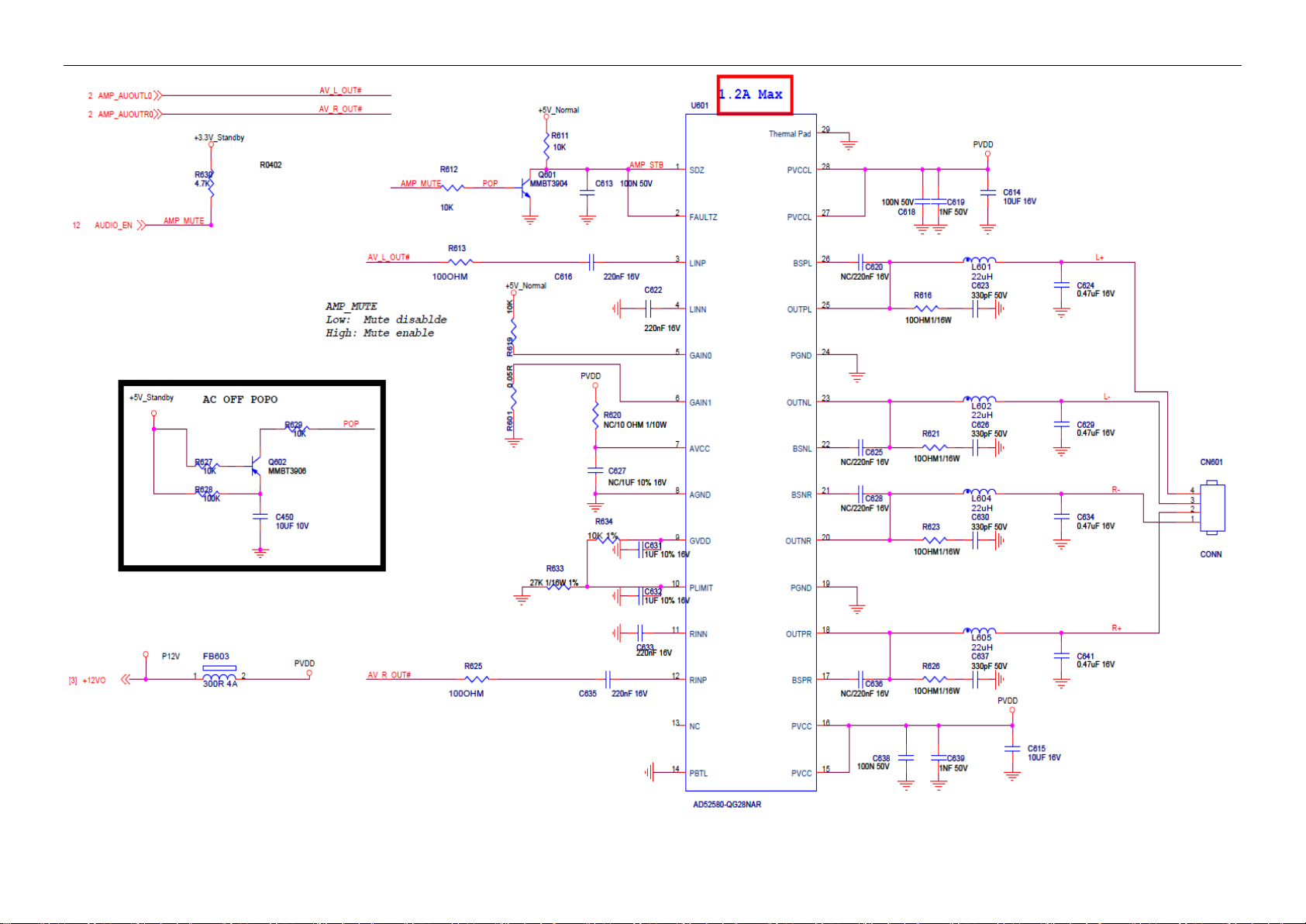

6.线路图
Page 25
Service Manual Philip 32PFL1643/T3
25
Page 26
Service Manual Philip 32PFL1643/T3
26
Page 27
Service Manual Philip 32PFL1643/T3
27
Page 28
Service Manual Philip 32PFL1643/T3
28
Page 29
Service Manual Philip 32PFL1643/T3
29
Page 30
Service Manual Philip 32PFL1643/T3
30
Page 31
Service Manual Philip 32PFL1643/T3
31
Page 32
Service Manual Philip 32PFL1643/T3
32
Page 33
Service Manual Philip 32PFL1643/T3
33
Page 34
Service Manual Philip 32PFL1643/T3
34
Page 35
Service Manual Philip 32PFL1643/T3
35
Page 36
Service Manual Philip 32PFL1643/T3
36
Page 37
Service Manual Philip 32PFL1643/T3
37
Page 38
Service Manual Philip 32PFL1643/T3
38
Page 39
Service Manual Philip 32PFL1643/T3
39
7. 软体及 EDID 烧录 SOP
7.1 自动升级
1. 检查 U 盘，U 盘中请不要含有“.bin”或“.BIN”的文件。
2. 将软体复制到 U 盘
1)自动升级方法一，
a.打开电视，并将电视切换到非 USB 信源
b.将 U 盘插入电视
c.电视检测到升级软体，弹出以下对话窗
d.选择“确定”，开始升级。
Page 40
Service Manual Philip 32PFL1643/T3
40

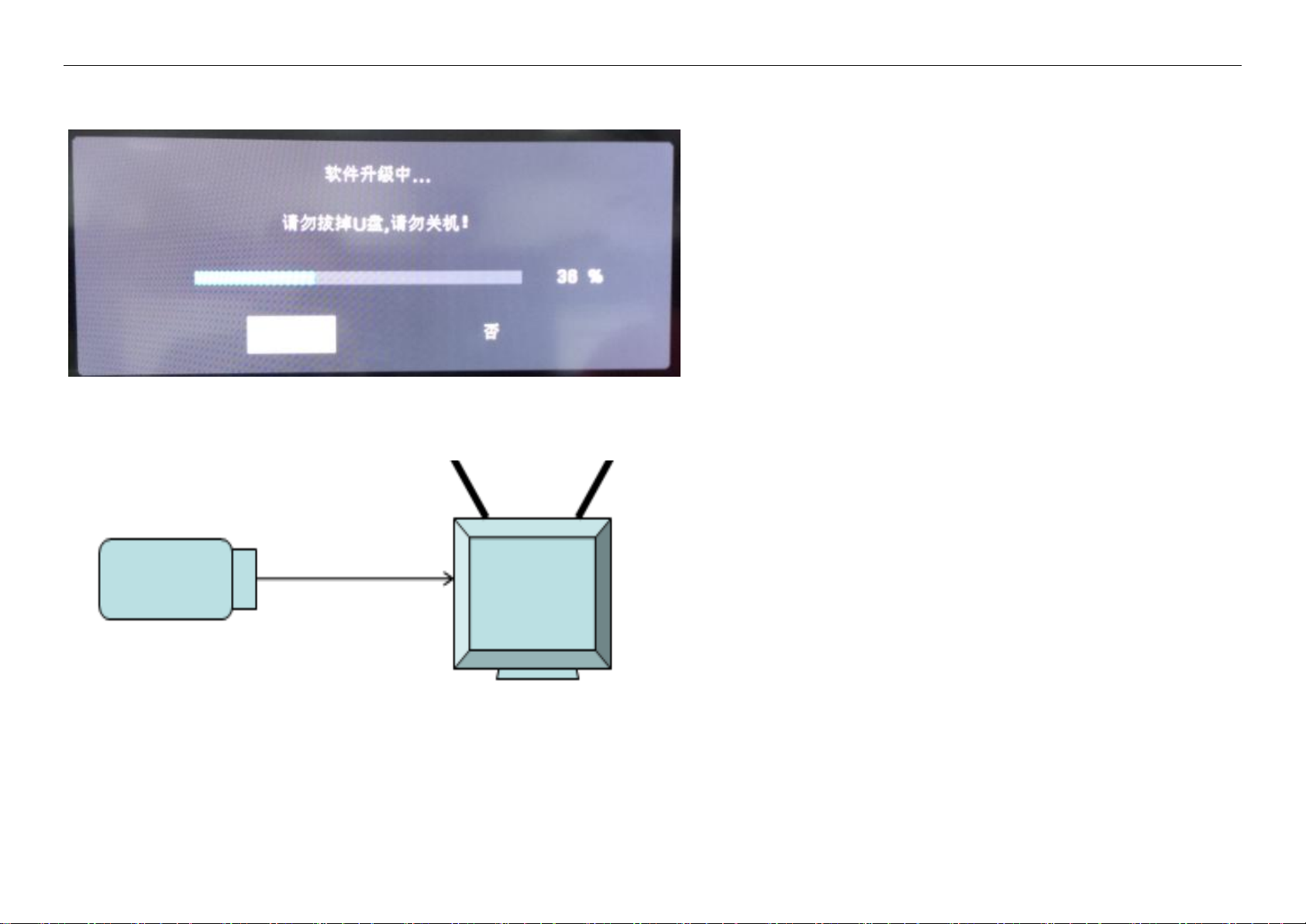

e.等待升级完成后，电视会自动重启
f.将 U 盘拔出.
2)自动升级方法二，
a. 电视在未连接电源的情况下，插入 U 盘
b. AC 上电，电视开始升级，此时可看到电视 LED 灯闪烁。
c. 等待升级完成后，电视会自动重启
d. 将 U 盘拔出.
Page 41
Service Manual Philip 32PFL1643/T3
41
7.2 手动升级
1. 检查 U 盘，U 盘中请不要含有“.bin”或“.BIN”的文件。
2. 将软体名称更改为“MERGE.bin”
3. 将“MERGE.bin” 复制到 U 盘
4. 电视切换到非 USB 信源，插入 U 盘
5.遥控器按 “菜单+456987+回看/返回”，
6.电视弹出以下对话窗
7.选择“确定”，开始升级。
8. 等待升级完成后，电视会自动重启.
9. 将 U 盘拔出.
Page 42
Service Manual Philip 32PFL1643/T3
42
10. 遥控器按 “菜单+1999+回看/返回”进入工厂菜单
11. 选择 “System Reset”，按确定
12. 用遥控器开启电视。
注：如有更新 PQ,请先进入工厂做“EEPROM INIT”,开机后再做“System Reset”
Page 43
Service Manual Philip 32PFL1643/T3
43
无电
检测电源板 CN902 的 PIN11/13 是否有 5V 电压输出
无
有
更换电源板
检测 IR 板电是否正常
检测插座是否有电
有
无
重插电源插座
更换 IR 板
8.故障处理流程
Page 44
Service Manual Philip 32PFL1643/T3
44
无法启动
检测电源板 CN902 的 PIN8/9 是否有 24V 电压输出
有
无
更换电源板
检测按键板的POWER键是否失灵
是
更换按键板
否
检测IR板的功能是否失灵
是
否
更换IR板
更换主板
Page 45
Service Manual Philip 32PFL1643/T3
45
无画
检测TV是否受控，能否用遥控器或按键板开关机
是
否
更换主板
检测是否有背光
是
否
检测LVDS线是否良好
是
否
检测主板上CN408的
PIN37/38/39/40是否有12V供电
重插或更换LVDS线
是
否
更换主板
先更换主板
检测是否OK
否
更换Panel
检测主板CN701是否有BL信号
是
否
更换主板
检测电源板 CN902 的 PIN8/9 是否有 24V 电压输出
是
否
更换电源板
更换Panel
Page 46
Service Manual Philip 32PFL1643/T3
46
彩条、水波纹、画抖、画闪、
鬼影、残影、拖影等干扰
检测信号源出
信号是否正常
重新设置
信号源
是
否
检测信号线
是否良好
更换信号线
画异
是 检测附近是否有干扰源
是
否
排除干扰源
否
更换Panel
TV画面雪花点、重
影、细线、条纹干
检测TV信号线
是否接触不良
是
否
重新连接
TV信号线
检测附近是否
有高频干扰源
是
否
排除干扰源
用场强仪检测信号强度
是否在45-100db之间，
65db左右为最佳值
是 否 更换主板
太弱：加装信号放大器
太强：减少信号放大器
或加装信号衰减器
间歇性画异加
温画异冷开机
检测软体版本
是否需要更新
是
否
升级软体
先更换主板
检测是否
否
取回站内
加温检测
Page 47
Service Manual Philip 32PFL1643/T3
47
无声或声音异常
检测信号源音频接口是否正确，或TV制式是否为DK制
是
否
重插音频接口或设置TV制式
检测TV是否被静音，调整音量大小，
或进入菜单进行复位看是否OK
否
检测主板到喇叭的连接线是否断路
否
更换连接线
检测喇叭阻抗是否变质
（喇叭阻抗值标在喇叭上）
是
否
更换喇叭
更换主板
Page 48
Service Manual Philip 32PFL1643/T3
48
收不到台或收台不全
检测软体版本是否需要更新
升级软体
是
否
用场强仪检测信号强度是否在
45-100db之间，65db左右为最佳值
是
否
用别的TV测试是否能收到此台
太弱：加装信号放大器
太强：减少信号放大器或加装信号衰减器
和客户说明当地TV信号未转播此台
检测此频道是否发生频偏，
尤其是使用卫星信号
是
否
是
否
建议客户重新
设置信号源
更换主板
Page 49
Service Manual Philip 32PFL1643/T3
49
异响
喇叭异响
（破音，滋滋声）
电源板，PANEL异响
检测喇叭是否变质
更换喇叭
主板功放异常
更换主板
是
否
更换电源板/PANEL
Page 50
Service Manual Philip 32PFL1643/T3
50
遥控失灵
检查遥控器电池是否未安置好或没电
重新安置或更换电池
用别的遥控器测试是否可用
是 否 是
否
更换遥控器
检测IR板是否异常
是
否
更换IR板
更换主板
Page 51
Service Manual Philip 32PFL1643/T3
51
OSD 不稳定或无法正常工作
按键板连接正常吗？
接好按键板
按键正常吗？
更换按键
是
否
按键板有无故障？
更换按键板
检查主板
否
是 否是
Page 52
Service Manual Philip 32PFL1643/T3
52
点位
物料
物料描述
组件数
量
040G 58162435A
MANUAL P/N LABEL
1
049G 51500 GP
ERADICATOR
0.244
052G 1186
SMALL TAPE
10
052G 2191 A
TAPE_OTHER(PET,PAPER,SECURITY,ETC„)
12
0M1G 130 6 47 CR3
SCREW 3x6
1
0M1G 130 6120
SCREW M3X6
2
0M1G1030 6 47 CR3
SCREW
7
0M1G1030 6120
SCREW 3x6
8
0M1G1740 14120
CONSIGN SCREW 4x14
4
RFB01
317GARFM006CHH
RF MODULE CBIP-X
1
RFB01
317GARFM008TCL
RF MODULE GL03-2-E
1
SP01
378G0060498CAB
8 OHM 6W 132*45*39 0 UNIT
2
ECN9901
389G214A15NCX500X1
AC POWER CORD 1500/200 MM --
1
ECN9901
389G214A15NJR500X1
AC POWER CORD 1500/140 for China
1
392GB1TA1A362H
BATTERY 1.5V 2P R03-B500-01S
1
ECN601
395G801404DD18
HARNESS 4P-B&R+B&W 300/400mm
1
ECN601
395G801404FD18
HARNESS 4P-B&R+B&W 300/400mm
1
ECN401
395G801405WC14
HARNESS 5P-5P 300mm
1
ECN401
395G801405XC14
HARNESS 5P-5P 300mm
1
ECN403
395G801830LC42
LVDS CABLE 30P-30P 360mm
1
ECN403
395G801830RC42
LVDS CABLE 30P-30P 360mm
1
E09801
398GR8BD2NCPHH
REMOTE Philips HOF-44K-GJ12647 chinese
1
708TJ9020WPZ02
PHILIPS 40(1020 CH)
1
044G6002 S 28
PAPER BOARD
0.063
J07G 1 S 86
WOODEN PALLET
0.032
J44G6002CP501A
PAPER CAP5
0.063
J45G 77 6
PE PACKING
0.77
Q44G9003210
CORNER PAPER
0.125
Q50G 4 10
TIE (Y1900221)
37
9. BOM
注意: 以下料件信息仅供参考，如有变更，恕不另行通知，请到 http://cs.tpv.com.cn 或 http://cs.tpvaoc.com 获取最新信息。
Page 53
Service Manual Philip 32PFL1643/T3
53
Q52G1301 9
BIG TAPE FOR PHILIPS
185
756TZDCC01D0050001
MCU ASSY
1
U402
056G2233 34
FLASH MX25L3206EM2I-12G 32Mb SOP-8
1
SCCP-U402
100TPMVK002D2Z
PHP 32PFL1643/T3 FLASH V2.03 507F
1
CCPFD3QDZ7L
MAIN BOARD+POWER BOARD
1
CN401
033G3802 5B YH L
WAFER 2.0mm 5P R/A 11.98mm 7.8mm
1
CN9901
033G8029 3A H
CONN 3.96mm 3(2N)P R/A 11.88mm 9.5mm
1
NR9901
061G 58005 X
NTCR 5R 20% 2.6W 5D2-07MCS
1
R9901
061G212Y10552T SY
RST MGFR 1MOHM +-5% 1/2W FUTABA
1
C9901
063G107M47410M
CAP X2 470NF 20% 275V R46KI3470HAP1M
1
L9901
073G 174192 X
LINE FILTER 30MH MIN ET20 0.8A
1
L8101
073G 253214 X
CHOKE COIL 47UH 10% ,HF
1
SW404
077G602S 3A HJ
TACT SW 4P 5.85 200g TSDBYC2202
1
SW401
077G602S 3A HJ
TACT SW 4P 5.85 200g TSDBYC2202
1
SW405
077G602S 3A HJ
TACT SW 4P 5.85 200g TSDBYC2202
1
SW403
077G602S 3A HJ
TACT SW 4P 5.85 200g TSDBYC2202
1
SW402
077G602S 3A HJ
TACT SW 4P 5.85 200g TSDBYC2202
1
CN102
088G 78G137ACL
RCA JACK 6P Y/W/R 1*3 R/A
1
CN103
088G 78G137ACL
RCA JACK 6P Y/W/R 1*3 R/A
1
CN106
088G352F6B3ACL
USB A TYPE R/A 6P BLACK H=8.4
1
CN105
088G353GFF1AXH
D-SUB CONN 15P BLUE - R/A 10
1
D9103
093G 6026T52T
CTIFIER DIODE FR107
1
D8108
093G 60334
SCHOTTKY SR506-44 5A 60V DO-201AD
1
D9105
093G 6038T52T
FR103 AO
1
D9104
093G 60938
DIODE SR810-05 8A/100V DO-201AD
1
D9102
093G 60938
DIODE SR810-05 8A/100V DO-201AD
1
D9101
093G 60938
DIODE SR810-05 8A/100V DO-201AD
1
CN601
311GW200A04AAL
WAFER 2.0mm 4P V/T B2009W04VTAB
1
CN8101
311GW200A06ABX
WAFER 2.0mm 6P
1
CN403
311GW200C30ABL
WAFER 2.0mm 2*15P
1
CN403
311GW200C30ABX
CONN 2.0mm 30P R/A 32mm 9.5mm
1
IC9101
356G0379012224
AC/DC LNK6766V eDIP-12B
1
C9101
367G215X560PKZ000S
EC 56UF 20% 450V 12.5*40
1
T9101
380GL32P132H00
X'FMR 580uH 10% 15uH P2311 BCK-12320-H
1
Page 54
Service Manual Philip 32PFL1643/T3
54
CN101
388G510G0040HC
RF RF connector 5P 1*1 -- 14.6mm
1
BD9101
393G0050460A05
BRIDGE GBL08-07 X0 4A 800V GBL
1
AICCPFD3QDZ7L
MAIN BOARD+POWER BOARD FOR AI
1
C9126
065G 1K470 2T6921
CAP CER 47pF K 1KV
1
C9103
065G 1K4719ST
CAP CER 470PF 10% 1KV R
1
C9905
065G306K10123R
CAP Y1 100PF 10% 250V Y5P
1
C9908
065G306K68123R
CAP Y1 680PF 10% 250V Y5P
1
C9105
067G 5154707KB
EC 47UF 20% 50V 6.3*11
1
C9116
067G 5154714KT
EC 470UF 20% 25V 10*12 5000 hr 1.33A -
1
C9112
067G 5154714KT
EC 470UF 20% 25V 10*12 5000 hr 1.33A -
1
C8101
067G215D3314KT
EC 330UF 20% 25V 10*12 ED
1
FB8101
071G 55 26 H
BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
1
F902
084G 56 4W
FUSE 4A 250V
1
C9907
365G306J47063R
CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
1
C9906
365G306J47063R
CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
1
C9906
365G306J4706PR
CAP Y1 47PF 5% 250V SL SL0AH470J070XAMSA
1
C9907
365G306J4706PR
CAP Y1 47PF 5% 250V SL SL0AH470J070XAMSA
1
C8102
367G415X3317KT
EC 330UF 20% 50V 12.5*12
1
SMTCCPFD3QDZ7L
MAIN BOARD+POWER BOARD FOR SMT
1
040G 45762420A
LABEL 25x6mm
0.26
U703
056G 563143 C
LDO G1084PT43U 5A ADJ TO-252
1
U101
056G 563149
IC G903T63UF 0.6A/3.3V SOT-223
1
U702
056G 585 4A
LDO AP1117E33G-13 1A 3.3V SOT-223
1
U402
056G2233 34
FLASH MX25L3206EM2I-12G 32Mb SOP-8
1
Q8105
057G 417 4
PMBS3904/PHILIPS-SMT(04)
1
Q8106
057G 417 6
PMBS3906/PHILIPS-SMT(06)
1
Q8104
057G 417 18 T
PMBT3904 SOT-23
1
Q403
057G 417511
MMBT3904
1
Q706
057G 417511
MMBT3904
1
Q405
057G 417511
MMBT3904
1
Q601
057G 417511
MMBT3904
1
Q502
057G 417511
MMBT3904
1
Q703
057G 417511
MMBT3904
1
Q404
057G 417511
MMBT3904
1
Page 55
Service Manual Philip 32PFL1643/T3
55
Q602
057G 417512
MMBT3906
1
Q402
057G 417512
MMBT3906
1
Q8107
057G 763125
.OSFET AO4486 4.2A 100V SO-8
1
Q708
057G 763940
MOSFET AO3401A SOT-23
1
TH1002
061G 56A100 WT
PTCR SMD 0.21R MAX 0.8W
1
R450
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R483
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R146
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R517
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R484
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R451
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R518
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R519
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R516
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R520
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R522
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R515
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R521
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R601
061G0402000 JT
RST 0402 0.05R MAX 1/16W -
1
R701
061G0402000 JT
RST 0402 0.05R MAX 1/16W -
1
R742
061G0402000 JT
RST 0402 0.05R MAX 1/16W -
1
R427
061G0402000 JY
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
1
R626
061G0402100 JF
RST CHIPR 10 OHM +-5% 1/16W FENGHUA
1
R623
061G0402100 JF
RST CHIPR 10 OHM +-5% 1/16W FENGHUA
1
R616
061G0402100 JF
RST CHIPR 10 OHM +-5% 1/16W FENGHUA
1
R621
061G0402100 JF
RST CHIPR 10 OHM +-5% 1/16W FENGHUA
1
R414
061G04021001FT
RST CHIP R 1Kohm 1/16W +/-1%
1
R721
061G04021001FT
RST CHIP R 1Kohm 1/16W +/-1%
1
R726
061G04021003FT
RST 0402 100K 1% 1/16W TZAI YUAN
1
R724
061G04021003FT
RST 0402 100K 1% 1/16W TZAI YUAN
1
R634
061G04021003FY
RST CHIP 100K 1/16W 1%
1
R728
061G04021003FY
RST CHIP 100K 1/16W 1%
1
R501
061G0402101 JT
RST CHIP 100R 1/16W 5% TZAI YUAN
1
R510
061G0402101 JT
RST CHIP 100R 1/16W 5% TZAI YUAN
1
Page 56
Service Manual Philip 32PFL1643/T3
56
R149
061G0402101 JY
RST CHIPR 100 OHM +-5% 1/16W YAGEO
1
R625
061G0402101 JY
RST CHIPR 100 OHM +-5% 1/16W YAGEO
1
R613
061G0402101 JY
RST CHIPR 100 OHM +-5% 1/16W YAGEO
1
R464
061G0402101 JY
RST CHIPR 100 OHM +-5% 1/16W YAGEO
1
R150
061G0402101 JY
RST CHIPR 100 OHM +-5% 1/16W YAGEO
1
R458
061G0402101 JY
RST CHIPR 100 OHM +-5% 1/16W YAGEO
1
R405
061G0402102 JF
RST CHIPR 1KOHM +-5% 1/16W FENGHUA
1
R434
061G0402102 JT
RST CHIP 1K 1/16W 5% TZAI YUAN
1
R712
061G0402102 JY
RST CHIPR 1KOHM +-5% 1/16W YAGEO
1
R461
061G0402103 JF
RST CHIPR 10KOHM +-5% 1/16W FENGHUA
1
R465
061G0402103 JF
RST CHIPR 10KOHM +-5% 1/16W FENGHUA
1
R443
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R611
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R722
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R124
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R629
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R136
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R121
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R506
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R117
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R446
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R101
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R116
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R441
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R612
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R137
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R619
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R144
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
R102
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
R436
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
R447
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
R741
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
R409
061G0402104 JF
RST CHIPR 100KOHM +-5% 1/16W FENGHUA
1
R711
061G0402104 JF
RST CHIPR 100KOHM +-5% 1/16W FENGHUA
1
Page 57
Service Manual Philip 32PFL1643/T3
57
R413
061G0402104 JF
RST CHIPR 100KOHM +-5% 1/16W FENGHUA
1
R720
061G0402104 JT
RST CHIP 100K 1/16W 5% TZAI YUAN
1
R730
061G0402104 JT
RST CHIP 100K 1/16W 5% TZAI YUAN
1
R732
061G0402104 JT
RST CHIP 100K 1/16W 5% TZAI YUAN
1
R628
061G0402104 JT
RST CHIP 100K 1/16W 5% TZAI YUAN
1
R439
061G0402104 JT
RST CHIP 100K 1/16W 5% TZAI YUAN
1
R731
061G0402104 JY
RST CHIPR 100KOHM +-5% 1/16W YAGEO
1
R428
061G0402105 JF
RST CHIPR 1MOHM 5% 1/16W FENGHUA
1
R403
061G0402105 JF
RST CHIPR 1MOHM 5% 1/16W FENGHUA
1
R120
061G0402123 JF
RST CHIPR 12KOHM +-5% 1/16W FENGHUA
1
R118
061G0402123 JF
RST CHIPR 12KOHM +-5% 1/16W FENGHUA
1
R119
061G0402123 JF
RST CHIPR 12KOHM +-5% 1/16W FENGHUA
1
R123
061G0402123 JF
RST CHIPR 12KOHM +-5% 1/16W FENGHUA
1
R717
061G04021302FT
RST CHIPR 13KOHM +-1% 1/16W TZAI YUAN
1
R408
061G04021801FY
RST CHIP 1K8 1/16W 1%
1
R103
061G0402182 JF
RST CHIPR 1.8KOHM 5% 1/16W FENGHUA
1
R531
061G0402201 JT
RST CHIP 200R 1/16W 5% TZAI YUAN
1
R105
061G0402221 JF
RST CHIPR 220 OHM £«-5£¥ 1/16W FENGHUA
1
R104
061G0402221 JF
RST CHIPR 220 OHM £«-5£¥ 1/16W FENGHUA
1
R406
061G0402223 JF
RST CHIPR 22KOHM 5% 1/16W FENGHUA
1
R719
061G04022401FT
RST CHIP 2.4K 1% 1/16W
1
R412
061G04022701FY
RST CHIP 2.7K 1/16W 1%
1
R633
061G04022702FF
RST CHIP 27K 1/16W 1% FENGHUA
1
R113
061G0402330 JF
RST CHIPR 33 OHM +-5% 1/16W FENGHUA
1
R148
061G0402330 JF
RST CHIPR 33 OHM +-5% 1/16W FENGHUA
1
R122
061G0402330 JT
RST CHIP 33R 1/16W 5% TZAI YUAN
1
R129
061G0402330 JT
RST CHIP 33R 1/16W 5% TZAI YUAN
1
R135
061G0402330 JT
RST CHIP 33R 1/16W 5% TZAI YUAN
1
R126
061G0402330 JT
RST CHIP 33R 1/16W 5% TZAI YUAN
1
R133
061G0402330 JT
RST CHIP 33R 1/16W 5% TZAI YUAN
1
R127
061G0402330 JT
RST CHIP 33R 1/16W 5% TZAI YUAN
1
R457
061G04024701FF
RST 0402 4.7K 1% 1/16W
1
R140
061G0402471 JT
RST CHIP 470R 1/16W 5% TZAI YUAN
1
R404
061G0402472 JF
RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
1
Page 58
Service Manual Philip 32PFL1643/T3
58
R142
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R723
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R727
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R141
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R707
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R431
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R442
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R710
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R420
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R419
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R630
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R423
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R425
061G0402472 JY
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
1
R424
061G0402472 JY
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
1
R473
061G0402473 JT
RST CHIP 47K 1/16W 5% TZAI YUAN
1
R729
061G0402473 JT
RST CHIP 47K 1/16W 5% TZAI YUAN
1
R502
061G0402473 JT
RST CHIP 47K 1/16W 5% TZAI YUAN
1
R508
061G0402473 JT
RST CHIP 47K 1/16W 5% TZAI YUAN
1
R509
061G0402473 JT
RST CHIP 47K 1/16W 5% TZAI YUAN
1
R139
061G04024998FT
RST 0402 4.99R 1% 1/16W SMD04024R99F
1
R138
061G04024998FT
RST 0402 4.99R 1% 1/16W SMD04024R99F
1
R435
061G0402510 JF
RST CHIP 51R 1/16W 5% FENGHUA
1
R734
061G04026202FF
RST CHIP 62K 1/16W 1% FENGHUA
1
R132
061G0402680 JT
RST CHIP 68R 1/16W 5% TZAI YUAN
1
R134
061G0402680 JT
RST CHIP 68R 1/16W 5% TZAI YUAN
1
R410
061G0402680 JY
RST CHIPR 68 OHM +-5% 1/16W YAGEO
1
R415
061G0402680 JY
RST CHIPR 68 OHM +-5% 1/16W YAGEO
1
R407
061G04027500FT
RST 0402 750R 1% 1/16W
1
R411
061G04027500FT
RST 0402 750R 1% 1/16W
1
FB408
061G0603000 JF
RST CHIPR MAX 0R05 1/10W FENGHUA
1
R8110
061G0603101 JT
RST CHIP 100R 1/10W 5% TZAI YUAN
1
R8114
061G0603101 JT
RST CHIP 100R 1/10W 5% TZAI YUAN
1
R8113
061G0603102 JT
RST CHIP 1K 1/10W 5% TZAI YUAN
1
R503
061G0603102 JY
RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
1
Page 59
Service Manual Philip 32PFL1643/T3
59
R8103
061G0603103 JT
RST CHIP 10K 1/10W 5% TZAI YUAN
1
R8124
061G0603103 JT
RST CHIP 10K 1/10W 5% TZAI YUAN
1
R8111
061G0603103 JT
RST CHIP 10K 1/10W 5% TZAI YUAN
1
R8122
061G0603104 JT
RST CHIP 100K 1/10W 5% TZAI YUAN
1
R9103
061G0603104 JT
RST CHIP 100K 1/10W 5% TZAI YUAN
1
R725
061G06031332FF
RST 0603 13.3K 1% 1/10W FENGHUA
1
R8123
061G06031502FT
RST CHIP 15K 1/10W 1%
1
R8128
061G0603333 JT
RST CHIP 33K 1/10W 5% TZAI YUAN
1
R8102
061G06034702FF
RST CHIPR 47KOHM +-1% 1/10W FENGHUA
1
R8121
061G0603513 JT
RST CHIP 51K 1/10W 5% TZAI YUAN
1
R9102
061G0603563 JT
RST CHIPR 56KOHM +-5% 1/10W TZAI YUAN
1
R107
061G0603750 JY
RST CHIPR 75 OHM +-5% 1/10W YAGEO
1
R147
061G0603750 JY
RST CHIPR 75 OHM +-5% 1/10W YAGEO
1
R130
061G06037509FT
RST CHIP 75R 1/10W 1%
1
R125
061G06037509FT
RST CHIP 75R 1/10W 1%
1
R128
061G06037509FT
RST CHIP 75R 1/10W 1%
1
R740
061G0805000 JY
RST CHIPR MAX 0R05 OHM 1/8W YAGEO
1
R437
061G08050004JT
RST CHIPR 0805 0 OHM 4A
1
R8109
061G0805100 JT
RST CHIP 10R 1/8W 5% TZAI YUAN
1
R8106
061G0805103 JT
RST 0805 10K 5% 1/8W
1
R8101
061G0805103 JT
RST 0805 10K 5% 1/8W
1
R9101
061G0805123 JT
RST CHIP 12K 1/8W 5% TZAI YUAN
1
R9109
061G08052001FF
RST CHIPR 2KOHM +-1% 1/8W FENGHUA
1
R9109
061G08052001FT
RST CHIP 2K 1/8W 1%
1
R8108
061G0805331 JT
RST CHIP 330R 1/8W 5% TZAI YUAN
1
R8104
061G0805470 JT
RST CHIPR 47OHM +-5% 1/8W TZAI YUAN
1
R8117
061G08055602FT
RST CHIP R 56K 1/8W +/-1%
1
R9111
061G08056202FF
RST CHIPR 62KOHM +-1% 1/8W FENGHUA
1
R9111
061G08056202FT
RST CHIP 62K 1/8W 1%
1
R9110
061G08057501FT
RST CHIP R 7K5 1/8W +/-1%
1
R9123
061G1206100 JF
RST CHIPR 10 OHM +-5% 1/4W FENGHUA
1
R9123
061G1206100 JT
RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN
1
R8125
061G12061008FY
RST 1206 1R 1% 1/4W
1
R8126
061G12061008FY
RST 1206 1R 1% 1/4W
1
Page 60
Service Manual Philip 32PFL1643/T3
60
R8115
061G12061008FY
RST 1206 1R 1% 1/4W
1
R440
061G1206103 JF
RST CHIPR 10KOHM +-5% 1/4W FENGHUA
1
R9124
061G1206123 JT
RST CHIP 12K 5% 1/4W TZAI YUAN
1
R8107
061G12062007FF
RST CHIPR 0.2 OHM +-1% 1/4W FENGHUA
1
R8120
061G12062007FF
RST CHIPR 0.2 OHM +-1% 1/4W FENGHUA
1
R9107
061G1206204 JT
RST CHIPR 200KOHM +-5% 1/4W TZAI YUAN
1
R9106
061G1206204 JT
RST CHIPR 200KOHM +-5% 1/4W TZAI YUAN
1
R9104
061G1206221 JT
ST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
1
R9105
061G1206221 JT
ST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
1
R718
061G1206229 JY
RST 1206 2.2R 5% 1/4W
1
R9113
061G1206330 JT
RST CHIP R 33ohm 1/4W +/-5%
1
R9112
061G1206330 JT
RST CHIP R 33ohm 1/4W +/-5%
1
R8116
061G12063303FT
RST CHIPR 330 KOHM +-1% 1/4W TZAI YUAN
1
R8112
061G12063303FT
RST CHIPR 330 KOHM +-1% 1/4W TZAI YUAN
1
R9140
061G1206680 JT
RST CHIPR 68 OHM +-5% 1/4W TZAI YUAN
1
R9118
061G1206680 JT
RST CHIPR 68 OHM +-5% 1/4W TZAI YUAN
1
R9138
061G1206680 JT
RST CHIPR 68 OHM +-5% 1/4W TZAI YUAN
1
R9120
061G1206680 JT
RST CHIPR 68 OHM +-5% 1/4W TZAI YUAN
1
C619
065G040210232K A
CAP 0402 1NF 10% 50V X7R
1
C639
065G040210232K A
CAP 0402 1NF 10% 50V X7R
1
C404
065G040210232K A
CAP 0402 1NF 10% 50V X7R
1
C121
065G040210232K T
CAP 0402 1nF 10% 50V X7R UMK105 B7102KV
1
C446
065G040210232K Y
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
1
C441
065G040210232K Y
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
1
C445
065G040210232K Y
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
1
C440
065G040210232K Y
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
1
C141
065G040210412K F
CAP 0402 100NF 10% 16V X7R
1
C437
065G040210412K F
CAP 0402 100NF 10% 16V X7R
1
C444
065G040210412K F
CAP 0402 100NF 10% 16V X7R
1
C724
065G040210412K F
CAP 0402 100NF 10% 16V X7R
1
C419
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C422
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C412
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C134
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
Page 61
Service Manual Philip 32PFL1643/T3
61
C423
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C429
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C105
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C123
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C427
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C109
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C418
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C102
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C108
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C101
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C137
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C420
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C421
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C428
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C424
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C433
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C435
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C104
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C434
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C416
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C417
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C128
065G0402105A5K A
CAP CHIP 0402 1UF K 10V X5R
1
C432
065G040210605M A
CAP 0402 10UF 20% 6.3V X5R CL05A106MQ5N
1
C409
065G040218131J F
CAP 0402 180PF 5% 50V NP0
1
C406
065G040218131J F
CAP 0402 180PF 5% 50V NP0
1
C436
065G040222031J A
CAP 0402 22PF J 50V NPO
1
C704
065G040222031J T
CAP 0402 22pF 5% 50V NP0 UMK105 CG220JV
1
C730
065G040222031J Y
CAP CHIP 0402 22P 50V NP0 +/-5%
1
C140
065G040222322K F
CAP 0402 22NF 10% 25V X7R
1
C103
065G040222322K Y
CAP 0402 22NF 10% 25V X7R
1
C616
065G040222415K Y
CAP CHIP 0402 220nF 16V X5R
1
C622
065G040222415K Y
CAP CHIP 0402 220nF 16V X5R
1
C635
065G040222415K Y
CAP CHIP 0402 220nF 16V X5R
1
C633
065G040222415K Y
CAP CHIP 0402 220nF 16V X5R
1
Page 62
Service Manual Philip 32PFL1643/T3
62
C425
065G040227031J F
CAP 0402 27PF 5% 50V NP0
1
C430
065G040227031J F
CAP 0402 27PF 5% 50V NP0
1
C626
065G040233131J T
AP CHIP 0402 330PF 50V J NPO
1
C630
065G040233131J T
AP CHIP 0402 330PF 50V J NPO
1
C623
065G040233131J T
AP CHIP 0402 330PF 50V J NPO
1
C637
065G040233131J T
AP CHIP 0402 330PF 50V J NPO
1
C107
065G040233131J Y
0402 330PF J 50V NPO
1
C116
065G040247131J A
CAP CHIP 0402 470PF J 50V NPO
1
C119
065G040247131J A
CAP CHIP 0402 470PF J 50V NPO
1
C113
065G040247131J A
CAP CHIP 0402 470PF J 50V NPO
1
C114
065G040247131J A
CAP CHIP 0402 470PF J 50V NPO
1
C407
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C120
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C147
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C117
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C411
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C410
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C122
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C110
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C136
065G040256031J Y
CAP CHIP 0402 56pF 50V NP0 +/-5%
1
C135
065G040256031J Y
CAP CHIP 0402 56pF 50V NP0 +/-5%
1
C106
065G040268232K A
CAP 0402 6.8NF 10% 50V X7R
1
C9106
065G060310131J A
CAP CHIP 0603 100PF J 50V NPO SAMSUNG
1
C9106
065G060310131J M
CAP 0603 100PF 5% 50V NP0 -
1
C8112
065G060310231J Y
CHIP 0603 1000pF 50V NPO
1
C8110
065G060310231J Y
CHIP 0603 1000pF 50V NPO
1
C8104
065G060310232K F
CAP CHIP 0603 1NF K 50V X7R
1
C8105
065G060310432K F
CAP CHIP 0603 0.1UF K 50V X7R
1
C9115
065G060310432K F
CAP CHIP 0603 0.1UF K 50V X7R
1
C8113
065G060310432K F
CAP CHIP 0603 0.1UF K 50V X7R
1
C726
065G060310432K F
CAP CHIP 0603 0.1UF K 50V X7R
1
C618
065G060310432K Y
CAP 0603 100NF 10% 50V X7R
1
C638
065G060310432K Y
CAP 0603 100NF 10% 50V X7R
1
C613
065G060310432K Y
CAP 0603 100NF 10% 50V X7R
1
Page 63
Service Manual Philip 32PFL1643/T3
63
C9110
065G060310432K Y
CAP 0603 100NF 10% 50V X7R
1
C631
065G060310512K A
CAP 0603 1UF 10% 16V X7R
1
C632
065G060310512K A
CAP 0603 1UF 10% 16V X7R
1
C627
065G060310512K A
CAP 0603 1UF 10% 16V X7R
1
C443
065G060310512K T
CAP 0603 1UF 10% 16V X7R EMK107B7105KA
1
C712
065G060310512K T
CAP 0603 1UF 10% 16V X7R EMK107B7105KA
1
C142
065G060310605M A
MLCC 0603 10UF 6.3V X5R +-20%
1
C130
065G060310605M A
MLCC 0603 10UF 6.3V X5R +-20%
1
C426
065G060310605M A
MLCC 0603 10UF 6.3V X5R +-20%
1
C413
065G060310605M A
MLCC 0603 10UF 6.3V X5R +-20%
1
C431
065G060310605M A
MLCC 0603 10UF 6.3V X5R +-20%
1
C415
065G060310605M A
MLCC 0603 10UF 6.3V X5R +-20%
1
C415
065G060310605M M
CAP 0603 10UF 20% 6.3V X5R
1
C431
065G060310605M M
CAP 0603 10UF 20% 6.3V X5R
1
C413
065G060310605M M
CAP 0603 10UF 20% 6.3V X5R
1
C426
065G060310605M M
CAP 0603 10UF 20% 6.3V X5R
1
C401
065G060322422K Y
CAP 0603 220N 25V X7R 10%
1
C402
065G060322515K A
0603 2.2UF K 16V X5R
1
C403
065G060322515K A
0603 2.2UF K 16V X5R
1
C118
065G0603225A5K M
CAP MLCC 0603 2.2uF K 10V X5R
1
C112
065G0603225A5K M
CAP MLCC 0603 2.2uF K 10V X5R
1
C115
065G0603225A5K M
CAP MLCC 0603 2.2uF K 10V X5R
1
C111
065G0603225A5K M
CAP MLCC 0603 2.2uF K 10V X5R
1
C111
065G0603225A5K T
CAP 0603 2.2UF 10% 10V X5R
1
C115
065G0603225A5K T
CAP 0603 2.2UF 10% 10V X5R
1
C112
065G0603225A5K T
CAP 0603 2.2UF 10% 10V X5R
1
C118
065G0603225A5K T
CAP 0603 2.2UF 10% 10V X5R
1
C634
065G060347412K Y
CAP CHIP 0.47uF 16V +/-10% X7R
1
C629
065G060347412K Y
CAP CHIP 0.47uF 16V +/-10% X7R
1
C624
065G060347412K Y
CAP CHIP 0.47uF 16V +/-10% X7R
1
C641
065G060347412K Y
CAP CHIP 0.47uF 16V +/-10% X7R
1
C8111
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
C8114
065G080510532K M
CAP 0805 1UF 10% 50V X7R
1
C8103
065G080510532K M
CAP 0805 1UF 10% 50V X7R
1
Page 64
Service Manual Philip 32PFL1643/T3
64
C8114
065G080510532K T
CAP 0805 1UF 10% 50V X7R
1
C8103
065G080510532K T
CAP 0805 1UF 10% 50V X7R
1
C615
065G080510615K A
CAP 0805 10UF 10% 16V X5R
1
C614
065G080510615K A
CAP 0805 10UF 10% 16V X5R
1
C713
065G080510615K T
CHIP 10uF 16V X5R 0805
1
C721
065G0805106A5K A
CAP 0805 10UF 10% 10V X5R
1
C450
065G0805106A5K A
CAP 0805 10UF 10% 10V X5R
1
C722
065G0805106A5K A
CAP 0805 10UF 10% 10V X5R
1
C711
065G0805106A5K A
CAP 0805 10UF 10% 10V X5R
1
C718
065G0805106A5K A
CAP 0805 10UF 10% 10V X5R
1
C716
065G0805106A5K A
CAP 0805 10UF 10% 10V X5R
1
C717
065G080522605M T
CAP 0805 22uF 20% 6.3V X5R JMK212 BJ226
1
C719
065G080522605M T
CAP 0805 22uF 20% 6.3V X5R JMK212 BJ226
1
C8109
065G080547432K F
0805 0.47UF K 50V X7R
1
C8109
065G080547432K M
CAP 0805 470NF 10% 50V X7R
1
C9104
065G080547525K M
CAP 0805 4.7UF 10% 25V X5R
1
C9104
065G080547525K T
CAP MLCC 0805 4.7uF K 25V X5R
1
C9117
065G120610272K Y
CAP 1206 1NF 10% 500V X7R
1
C8106
065G120610272K Y
CAP 1206 1NF 10% 500V X7R
1
C9108
065G120610272K Y
CAP 1206 1NF 10% 500V X7R
1
C126
065G120610612K A
MLCC 1206 10UF 16V X7R +-10%
1
C727
065G1206226A5K A
1206 22UF K 10V X5R
1
C728
065G1206226A5K A
1206 22UF K 10V X5R
1
FB101
071G 56D102 MA
CHIP BEAD 1000ohm 0805 1A
1
FB704
071G 56G301 MA
CHIP BEAD 0805 300OHM 4A
1
FB603
071G 56G301 MA
CHIP BEAD 0805 300OHM 4A
1
FB409
071G 56K121 TA
HIP BEAD 120R/6000mA HCB2012KF-121T60
1
FB401
071G 59A121 TA
CHIP BEAD 120R/3000mA HCB1608KF-121T30
1
FB403
071G 59C600 TA
CHIP BEAD 0603 60R 25% 600mA
1
FB404
071G 59C600 TA
CHIP BEAD 0603 60R 25% 600mA
1
FB406
071G 59C600 TA
CHIP BEAD 0603 60R 25% 600mA
1
FB407
071G 59C600 TA
CHIP BEAD 0603 60R 25% 600mA
1
FB402
071G 59C600 TA
CHIP BEAD 0603 60R 25% 600mA
1
CN501
088G 34019K AD
HDMI HEADER 19P H:2.8mm
1
Page 65
Service Manual Philip 32PFL1643/T3
65
CN501
088G 34019K AV
HDMI HEADER R/A 19P BLACK H=8.4
1
X401
093G 22SX02 YC
CRYSTAL YC 49U/SMD 24MHz 20PPM 18PF
1
ZD505
093G 64S500 SU
ESD MLVG04025R0QV05BP INPAQ
1
U102
356G0566024601
Silicon Tuner R840
1
U401
356G0568100600
SCALER MST6820XP-V5 EPLQFP 100PIN
1
U601
356G0616028164
AUDIO AD52580-QG28NAR 15W E-TSSOP 28L -
1
IC8101
356G0700008054
LED DRIVER PF7903BS SOP-8
1
U706
356GD563006600
DC/DC SY8104ADC 4A 18V TSOT23-6
1
U707
356GD563008601
DC/DC SY8003ADFC 3A 5.5V DFN2x2-8
1
Q8101
357G0600100010
MOSFET AOD2916 25A 100V TO252
1
Q8103
357G07630620HF
HF MOSFET 2N7002K_R1_00001 0.3A 60V
1
Q401
357G0763A06
MOSFET AO3407A -25A -30V 1.4W SOT23
1
R8118
361G12069107FT
RST 1206 0.91R 1% 1/4W SMD12060R91FT
1
L107
371G042Z102D00
CHIP BEAD 0402 1000 25% GZ1005D102CTF 0
1
L109
371G042Z102D00
CHIP BEAD 0402 1000 25% GZ1005D102CTF 0
1
L112
371G059Z102M00
CHIP BEAD 0603 1000ohm 25% MGGB1608M102
1
L111
371G059Z102M00
CHIP BEAD 0603 1000ohm 25% MGGB1608M102
1
L106
373G0402278FJD
CHIP IND 270nH 5% 0.1A 3.54R SDCL1005CR
1
L108
373G0603687GJM
CHIP IND 68nH 5% 0.3A 0.75R MGCI1608H68
1
L702
373G253S198D00
SMD CHOKE 4.7UH 20% 3.3A 0.026R SWPG604
1
L605
373G253S245M00
SMD CHOKE 22uH 20% 1A 0.225R MPIT4030-2
1
L604
373G253S245M00
SMD CHOKE 22uH 20% 1A 0.225R MPIT4030-2
1
L601
373G253S245M00
SMD CHOKE 22uH 20% 1A 0.225R MPIT4030-2
1
L602
373G253S245M00
SMD CHOKE 22uH 20% 1A 0.225R MPIT4030-2
1
L105
373G253S254M00
SMD CHOKE 180NH 5% 0.24A 1.25R MGTC0603
1
L703
373G253S256D00
SMD CHOKE 2.2uH 30% 2.95A 0.030R SWPG40
1
D8102
393G006432S0HF
SWITCHING 1N4148W 0.15A 75V SOD-123
1
D401
393G006433P0HF
HF BAV99_R1_00001 0.5A 100V SOT-23
1
D101
393G006433P0HF
HF BAV99_R1_00001 0.5A 100V SOT-23
1
X101
393G022S60100J
CRYSTAL NXH16.000AE18F-KAB8-PA 16MHz 18
1
ZD8101
393G039S96300T00HF
ZENER BZT52-B4V7 4.7V 410mW SOD-123
1
ZD8102
393G039SA1200T
ZENER BZT52-B22 22V 0.41W SOD-123 150C
1
E715
715G6619C0D000004C
MAIN PCB FR4 DS 193*125*1.6mm
1
E715
715G6619C0D000004K
MAIN PCB FR4 DS 193*125*1.6mm
1
Page 66
Service Manual Philip 32PFL1643/T3
66
E715
715G6619C0D000004N
MAIN PCB FR4 DS 193*125*1.6mm
1
HIC91
Q90G611900900000BF
HEAT SINK
1
HIC91
Q90G611900900000HG
HEAT SINK
1
Z40G0002ALL01A
OTHER LABEL
1.05
IRPFDZB5
IR BOARD
1
SMTIRPFDZB5
IR BOARD FOR SMT
1
R004
061G0402101 JT
RST CHIP 100R 1/16W 5% TZAI YUAN
1
R002
061G0402102 JT
RST CHIP 1K 1/16W 5% TZAI YUAN
1
R003
061G0402272 JT
RST CHIP 2K7 1/16W 5% TZAI YUAN
1
R001
061G0402471 JT
RST CHIP 470R 1/16W 5% TZAI YUAN
1
C002
065G040210232K Y
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
1
C003
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C001
065G060310512K T
CAP 0603 1UF 10% 16V X7R EMK107B7105KA
1
LED001
081G 63R 1 EL
CHIP LED RED 19-21B/R6C-BL1M2VY/3T
1
LED001
081G 63R 1 GP
CHIP LED RED GPTS06033RC3-PB
1
ZD002
093G 64 37 N
VPORT0603100KV05
1
CN001
311GW125D05ACX
WAFER 1.25mm 5P V/T S1315-05SVB-S03-R
1
U001
356GS927052
IR RECEIVER TSOP75436WTT 36 KHZ
1
Q001
357G0761A0200T
SMALLTRAN BC847N3 C-rank 100mA SOT-23
1
E715
715G6167R01000004C
IR PCB FR4 DS 8.5*46.5*1.6mm
1
E715
715G6167R01000004X
IR PCB FR4 DS 8.5*46.5*1.6mm
1
J40G000281312A
CEL LABEL 32PFL1643/T3
1
J41G32MV81305B
MANUAL 32PFL1643
1
J41G32SV81302A
QSG 32PFL1643
1
J44GJ90281302A00GS
ARTWORK CARTON
1
E750
LCB315WX226AD5EX0Z
PANEL TPT315B5-WX226 SC1H BJ TPV
1
P15T829910100000JH
BKT_VESA
2
P40GD000813 9A
A4 PALLET LABEL -for A4 paper
0.05
Q09G601500100B00RJ
GND TERMINAL
1
Q12G6300 25 3
FOOT PAD
4
Q36T 600 30 6
NONWOVEN FABRIC
2
Q36T 600 30 6
NONWOVEN FABRIC
1
Q40G0001624 4A
PALLET LABEL
0.05
Q45G88010TV03700SJ
PROTECT BAG
1
Page 67
Service Manual Philip 32PFL1643/T3
67
Q45G88010TV05300SJ
PROTECT BAG
1
Q45G88010TV05600SJ
PROTECT BAG
1
Q45G99010TV03900SZ
PROTECT BAG
1
Q52G100203000A00ZA
AL FOIL
6
Q52G1501150523 W
INSULATING PLATE
64
X15T8967301000GMNP
BKT_IO
1
X15T896820100000JH
BKT_IO
1
X15T929910200000XM
BKT_STAND
1
X15T930010200000XM
BKT_STAND
1
X33E0110ADT01L0100
DECO_BEZEL
1
X34E01710GM06K0100
REAR_COVER TV315W-14c-ph21-ph20
1
X34E02120AI01L0100
BASE TV315W-14c-ph21-ph20
1
M03501
X35T8284001A1C01DA
DECO_BEZEL TV32WSL12ph1ph1ph1
1
M03501
X35T8284001A1C01XD
DECO_BEZEL TV32W12ph1ph1ph1
1
X40G0001624 2A
Label for screw pe bag
1
X40G000181310C
CARTON LABEL
1
X40G0320813A08
RATING LABEL 32PFL1643/T3
1
X41G78DV81311C
WARRANTY CARD TPV address
1
X44GJ9031020JB
CUSHION-T TV315W-14c-ph21-ph20 大陸
1
X44GJ9032020JB
CUSHION-B TV315W-14c-ph21-ph20 大陸
1
Loading...
