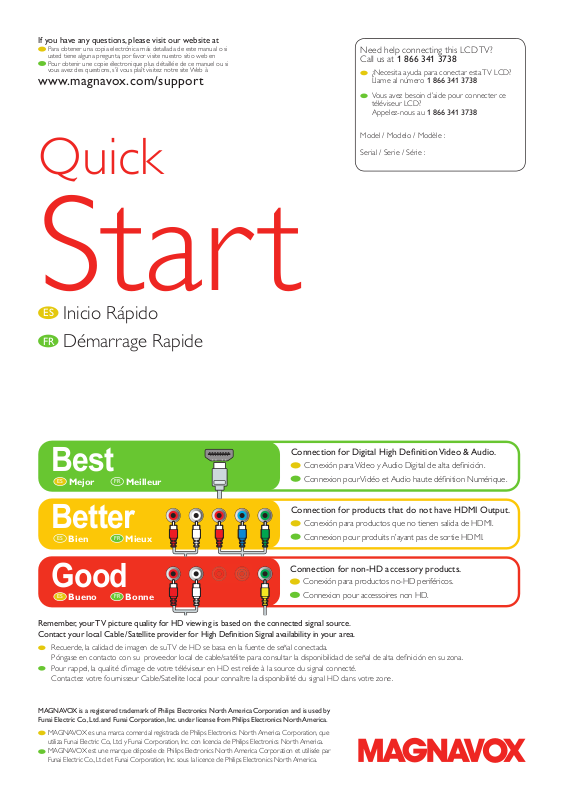

Page 1
If you have any questions, please visit our website at
Para obtener una copia electrónica más detallada de este manual o si
usted tiene alguna pregunta, por favor visite nuestro sitio web en
Pour obtenir une copie électronique plus détaillée de ce manuel ou si
vous avez des questions, s’il vous plaît visitez notre site Web à
magnavox .com/supportwww.
Quick
Start
ES
Inicio Rápido
FR
Démarrage Rapide
Need help connecting this LCD TV?
Call us at 1 866 3
¿Necesita ayuda para conectar esta TV LCD?
Llame al número 1 866 341 3738
Vous avez besoin d’aide pour connecter ce
téléviseur LCD?
Appelez-nous au 1 866 341 3738
Model / Modelo / Modèle :
Serial / Serie / Série :
41 3738
Connection for Digital High Defi nition Video & Audio.
Best
ES
Mejor
FR
Meilleur
Better
ES
Bien
FR
Mieux
Good
ES
Bueno
Remember, your TV picture quality for HD viewing is based on the connected signal source.
Contact your local Cable / Satellite provider for High Defi nition Signal availability in your area.
Recuerde, la calidad de imagen de su TV de HD se basa en la fuente de señal conectada.
Póngase en contacto con su proveedor local de cable/satélite para consultar la disponibilidad de señal de alta de nición en su zona.
Pour rappel, la qualité d’image de votre téléviseur en HD est reliée à la source du signal connecté.
Contactez votre fournisseur Cable/Satellite local pour connaître la disponibilité du signal HD dans votre zone.
MAGNAVOX is a registered trademark of Philips Electronics North America Corporation and is used by
Funai Electric Co., Ltd. and Funai Corporation, Inc. under license from Philips Electronics North America.
MAGNAVOX es una marca comercial registrada de Philips Electronics North America Corporation, que
utiliza Funai Electric Co., Ltd. y Funai Corporation, Inc. con licencia de Philips Electronics North America.
MAGNAVOX est une marque déposée de Philips Electronics North America Corporation et utilisée par
Funai Electric Co., Ltd. et Funai Corporation, Inc. sous la licence de Philips Electronics North America.
FR
Bonne
Conexión para Vídeo y Audio Digital de alta de nición.
Connexion pour Vidéo et Audio haute dé nition Numérique.
Connection for products that do not have HDMI Output.
Conexión para productos que no tienen salida de HDMI.
Connexion pour produits n’ayant pas de sortie HDMI.
Connection for non-HD accessory products.
Conexión para productos no-HD periféricos.
Connexion pour accessoires non HD.
Page 2
Blu-ray or DVD player / home theater system /
cable or satellite set-top box / PC
reproductor Blu-ray o DVD / sistema de teatro en casa /
decodi cador de cable o de señales satelitales / PC
lecteur Blu-ray ou DVD / système de home cinéma /
boîtier de connexion ou un décodeur / PC
USB Memory Stick
dispositivo de memoria USB
clé USB
O
Or
Ou
Composite Video cable
cable de compuesto Vídeo
câble Vidéo á composite
Or
O
Ou
Video game
videojuego
jeu vidéo
VCR
aparato de vídeo
magnétoscope
Component Video cable
cable de componentes Vídeo
câble Vidéo á composantes
Blu-ray or DVD player / home theater
system / cable or satellite set-top box
reproductor Blu-ray o DVD / sistema de teatro en casa /
decodi cador de cable o de señales satelitales
lecteur Blu-ray ou DVD / système de home cinéma /
boîtier de connexion ou un décodeur
Audio cable
cable de Audio
câble Audio
Or
O
Ou
Page 3
Connect external devices
ES
Conexión de dispositivo externo
FR
Connexion d’un appareil externe
Home theater system
sistema de teatro en casa
système de home cinéma
Digital Audio coaxial cable
cable coaxial de Audio Digital
câble coaxial Audio Numérique
Or
O
Ou
HDMI cable
cable HDMI
câble HDMI
VGA cable
cable VGA
câble VGA
PC
computadora personal
ordinateur personnel
Connectivity at a glance
Conectividad al instante Aperçu de la connectivité
1
2
Component Video / Video (Composite) / VGA / HDMI-DVI + Audio L/R
Vídeo Componente / Vídeo Compuesto / VGA / HDMI-DVI + Audio I/D
3
Vidéo en Composantes / Vidéo (Composite) / VGA / HDMI-DVI + Audio G/D
HDMI 1
HDMI 2
Stereo mini plug cable (3.5mm)
cable de miniplug Audio estéreo (3,5mm)
câble Audio stéréo à mini-jack (3,5mm)
One set of Audio L/R Inputs are shared by Component,
Composite, VGA and HDMI-DVI Video Input.
Un juego de Entradas de Audio L/R se comparten con
las Entradas de Componente, Compuesto, Video VGA o
Entrada de Video HDMI-DVI.
Un ensemble de prises d'Entrée Audio G/D avec
Composant, Composite, prises d'Entrée Vidéo VGA ou
Entrée Vidéo HDMI-DVI.
Page 4
Connection overview
ES
Descripción general de las conexiones
FR
Présentation de la connexion
VGA cable connection for PC
Conexión de cable VGA
para PC
Permet de raccorder un câble
VGA pour PC
Caution
Disconnect the AC power cord before connecting
devices.
Precaución
Desconecte el cable de suministro eléctrico antes de
conectar dispositivos.
Attention
Déconnectez le cordon d’alimentation avant de
raccorder les appareils.
Data input from USB Memory Stick only. Do not
connect any device to this terminal such as; Digital
camera, keyboard, mouse, etc.
Sólo entrada de datos de dispositivos de memoria
USB: No conecte a este terminal dispositivos tales
como cámaras Digitales, teclados, ratones, etc.
Entrée de données provenant de périphériques
le clé USB uniquement. Ne branchez aucun
appareil (appareil photo Numérique, clavier,
souris, etc.) sur ce port.
Component (Y/Pb/Pr) / Composite (VIDEO) Video
Input jacks for VIDEO
Tomas de Entrada de Video Componentes (Y/Pb/Pr)/
Compuesta (VIDEO) para VIDEO
Prise d’Entrée Vidéo à Composantes (Y/Pb/Pr)/
Composite ( VIDEO) pour VIDEO
Analog Audio (L/R) Input jacks
Tomas de Entrada de Audio analógico (I/D)
Prise d’Entrée Audio analogique (G/D)
75 ohm Cable / Antenna connection
Conexión de Antena / Cable de 75 Ohmios
Raccord Câble / Antenne 75 ohms
Digital Audio (S/PDIF) Output to home theaters
and other Digital Audio systems
Salida de Audio Digital (S/PDIF) hacia un cine en
casa y otros sistema de Audio Digital
Sortie Audio Numérique (S/PDIF) vers le cinéma
maison et les autres systèmes Audio Numériques
Note for USB terminal
The software upgrade is, in most cases, handled by an authorized service person or in
some circumstances the user may be asked to do the software upgrade themselves.
If you need to upgrade the software, please visit
http://www.magnavox.com/support/download_list.php
Nota para USB terminal
La actualización de software es gestionada en la mayoría de los casos por una persona del servicio
técnico autorizado, si bien en determinadas ocasiones se pedirá al usuario que realice la actualización
de software por sí mismo.
Si necesita actualizar el software, por favor visite http://www.magnavox.com/support/download_list.php
Remarque concernant le port USB
La mise à jour du logiciel est, dans la plupart des cas, effectuée par un technicien agréé. Dans certains cas,
les utilisateurs peuvent être amenés à effectuer la mise à jour eux-mêmes.
Si vous devez mise à niveau le logiciel, veuillez visiter http://www.magnavox.com/support/download_list.php
Specifications are subject to change without prior notice.
Las especi caciones están sujetas a cambios sin previo aviso.
Les Spéci cations sont sujettes à modi cations sans préavis.
© 2012 Funai Electric Co., Ltd.
www.magnavox .com/support
HDMI 2 Input jack
Toma de Entrada HDMI 2
Prise d’Entrée HDMI 2
HDMI 1 (HDMI-DVI) Input jack
Toma de Entrada HDMI 1 (HDMI-DVI)
Prise d’Entrée HDMI 1 (HDMI-DVI)
1EMN
Printed in China
Imprimido en China
Imprimé en Chine
29539
Page 5
What’s in the box
1
1
2
ES
Qué hay en la caja
FR
Contenu de la boîte
AAA
AAA
Mount base onto TV
ES
Acople la base al TV
FR
Montez le socle sur le téléviseur
1
1
2
Quick
Start
IMPORTANT
Información sobre la garantía
Information de garantie
2
2
1
Inicio rápido
Démarrage rapide
Manual
Manual
Manuel
x 4
Page 6
Connect the power and antenna or cable
ES
Conecte los cables a la red eléctrica y la antena o el cable
FR
Connexion de la prise secteur et de l’antenne ou du câble
TV
Cable
ININ
OUT
Control panel
ES
Panel de control
FR
Panneau de commande
*
MENU
VOLUME
− + − +
a cb
a VOLUME + / −
MENU
b
CHANNEL + / −
c
POWER
d
(POWER-ON /
STANDBY-ON
ENCENDIDO / ESPERA
ACTIVADO EN
MARCHE / VEILLE-MARCHE)
Standby indicator
e
Indicador de modo de espera
Indicateur de mode veille
Power On indicator
f
Indicador de encendido
Voyant d’Alimentation
Infrared sensor
g
Sensor de infrarrojos
Capteur infrarouge
This indicator does not function on this unit. Este indicador no funciona en esta unidad. Cet indicateur ne fonctionne pas sur cet appareil.
Press to adjust the volume up (+) / down (−) or to move left (+) / right (−) when selecting menu items.
Presione para ajustar el volumen hacia arriba (+) / abajo (−) o desplazarse hacia la izquierda (−) / derecha (−)
por los elementos del menú principal.
Appuyez pour ajuster le volume moins plus (+) / fort (−) ou vous déplacer vers la gauche (−) / droite (−) dans
les éléments de menu principaux.
Press to open the menu to make or change the device settings.
Presione para ingresar al menú para hacer o cambiar la con guración del dispositivo.
Appuyez pour entrer dans le menu ou modier les réglages de l'appareil.
Press to select channels or to move up (+) / down (−) when selecting menu items.
Presione para seleccionar canales o desplazarse arriba (+) / abajo (−) por los elementos del menú principal.
Appuyez pour sélectionner les chaînes ou pour vous déplacer vers le haut (+) /bas (−) dans les options du menu
principal.
Press POWER to turn the unit On and go into Standby mode.
To completely turn off the unit, you must unplug the AC power cord.
Presione POWER para encender la unidad y pasar al modo de reposo.
Para apagar el aparato por completo, debe desconectar el cable de alimentación de CA.
Appuyer
POWER pour allumer l'appareil et passer en mode veille.
Pour éteindre totalement l'appareil, vous devez débrancher le cordon d'alimentation.
Lights up red when the unit is in Standby mode.
Se ilumina en rojo cuando la unidad está en modo de reposo.
S'allume en rouge quand l'appareil est en mode veille.
Flashes while the unit is Turning On and lights up green when power is On.
Parpadea mientras la unidad se enciende y se ilumina de color verde cuando está encendido.
Clignote lorsque l'appareil est sous tension et s’allume en vert lorsque l’appareil est sous tension.
Receives IR signals from remote control.
Recibe señales IR (Infrarrojas) desde el control remoto.
Reçoit les signaux IR de la télécommande.
CHANNEL
e
f
g
POWER
d
Page 7
Using the remote control
ES
Uso del mando a distancia
a
b
c
d
e
f
g
h
i
j
k
l
m
n
o
p
q
r
a (POWER-ON / STANDBY-ON
b SAP
c
SOURCE
d
FREEZE
Presione para congelar la imagen en pantalla. Appuyez pour fait une pause d’image sur l’écran.
e
OK
ÎïÍ Æ
f
g BACK h VOL +/−
i ECO
j
CH +/−
0 − 9 (NUMBER buttons Botones NUMÉRICOS Touches NUMÉRIQUES)
• (DOT PUNTO POINT)
PREV CH
k SLEEP
l FORMAT
m
COLOR buttons Botones de COLOR Boutons de COULEUR
n
MENU
o INFO
p
H / G
(SKIP
E / D
(BACKWARD/FORWARD
B (PLAY
F (PAUSE
C (STOP
MUTE
q
r OPTIONS
FR
ENCENDIDO / ESPERA ACTIVADO EN MARCHE / VEILLE-MARCHE)
Digital Mode (DTV) : Press to select the Audio language.
Analog Mode(Analog TV) : Press to select the Audio mode.
Modo Digital (DTV) : Presione para seleccionar el idioma de Audio.
Modo Analógico (televisión Analógica) : Presione para seleccionar el modo de Audio.
Mode Numérique (DTV) : Appuyez pour sélectionner la langue Audio.
Mode Analogique (télévision Analogique) : Appuyez pour sélectionner le mode Audio.
Toggle and select connected devices.
Alterne y seleccione los dispositivos conectados.
Allumez et sélectionnez les appareils raccordés.
Press to freeze screen image.
(NAVIGATION buttons
botones de NAVEGACIÓN boutons de NAVIGATION)
Press to reduce power consumption.
Presione para reducir el consumo eléctrico. Permet de réduire la consommation d’électricité.
Selects a picture format.
Selecciona un formato de pantall. Pour sélectionner un format d’image.
Functionally useful for fun-Link.
Funcionalidad útil para fun-Link. Fonction utile pour fun-Link.
Displays information about the TV channel or accessory device.
Muestra información sobre el canal de TV o dispositivo accesorio.
Pour af cher de l’information sur la chaîne de télévision ou le périphérique.
SALTO SAUTER )
RETROCEDER/AVANZAR
RETOUR ARRIÈRE/AVANCE)
REPRODUCIR
LECTURE)
PAUSA PAUSE)
PARAR ARRÉTER)
Press to call up various menu's from your fun-Link connected device through an HDMI
cable.
Presione para ver varios menús del dispositivo fun-Link conectado a través del cable HDMI.
Permet d’accéder à divers menus de votre appareil fun-Link connecté à l’aide d’un câble HDMI.
Utilisez la télécommande
Press to skip backward or forward chapters, titles or tracks on a disc.
Presione para saltar adelante o atrás en capítulos, títulos o pistas.
Permettent d’avancer ou de reculer rapidement dans le disque.
Press to search backward or forward through the disc.
Presione para buscar hacia atrás o hacia adelante en el disco.
Permettent d’avancer ou de reculer rapidement dans le disque.
Press to begin or restart the disc playback.
Presione para comenzar o reiniciar la reproducción del disco.
Appuyez sur cette touche pour démarrer ou redémarrer la lecture
du disque.
Press to pause the disc playback.
Presione para interrumpir la reproducción de un disco.
Permet de mettre la lecture du disque en pause.
Press to stop the disc playback. Presione para detener la
reproducción del disco. Permet d’arrêter la lecture d’un disque.
Page 8
First time setup
ES
Conguración inicial
Initial Setup
Select your menu language.
Seleccione el idioma para el menú. Español
Sélectionnez la langue du menu.
Select OK Skip
English
Français
Follow the on-screen instructions to complete your TV setup.
Siga las instrucciones en pantalla para realizar la conguración de la TV.
Suivez les instructions apparaissant à l’écran pour terminer la conguration de votre téléviseur.
E-sticker will be displayed if you set Location to Retail.
Refer below To turn Off the E-sticker feature.
Se desplegará Pegatina elect. si se establece Ubicación de Tienda.
Consulte Para desactivar la característica Pegatina elect.
Étiquette E sera affichée si vous définissez la Région au Magasin.
Reportez-vous à Coupure de l'Étiquette E.
FR
Première conguration
Initial Setup
Select “Retail” or “Home” for your location.
Retail Home
Select OK
To turn Off the E-sticker feature
ES
Para desactivar la característica Pegatina elect.
FR
Coupure de l'Étiquette E
Sound
Setup
Features
Language
Sound
Setup
Features
Language
Closed caption
Child lock
ECO
PC settings
fun-Link (HDMI CEC)
Location
E-sticker
Current software info
Or
O
Ou
Closed caption
Child lock
ECO
PC settings
fun-Link (HDMI CEC)
Location
E-sticker
Current software info
Off
Retail
Top
Off
Retail
Top
Set Home in Location
Ajustar Casa en Ubicación
Réglez Maison dans Région
Set E-sticker to Off
Ajuste Pegatina elect. en Apagado
Réglez Etiquette E sur Arrêt
E-sticker
Pegatina elect.
Etiquette E
Loading...
