1. Важливо

Це електронне керівництво призначене всім, хто користується монітором Philips. Будь ласка, приділіть час читанню керівництва перш ніж користуватися монітором. Воно містить важливу інформацію та примітки щодо експлуатації монітора.

Гарантия Philips действует при условии, что с продуктом обращаются должным образом и он используется по назначению в соответствии с руководством по эксплуатации, а также при условии предъявления подлинника счета-фактуры или квитанции с указанием даты покупки, имени продавца и номера продукта.

1.1Меры предосторожности и техническая поддержка

Застереження

Использование функций управления, настроек или процессов, которые не указаны в данном документе, могут привести к нарушению работы оборудования и опасности

поражения электрическим током и/или механическому удару.

Прочитайте и следуйте инструкциям при подключении и работе с монитором.

Експлуатація

•Избегайте попадания на монитор прямых солнечных лучей или другого источника тепла.

•Удалите все предметы, которые могут попасть в вентиляционные отверстия и тем самым создать помеху для охлаждения электроники монитора.

•Оставьте вентиляционные отверстия на корпусе открытыми.

•Устанавливая монитор, убедитесь, что выходы и входы для силового кабеля легко доступны.

•При выключении монитора из сети электропитания, подождите 6 секунд перед тем, как обратно присоедините силовой кабель или кабель постоянного тока для возобновления работы оборудования.

•Всегда используйте силовой кабель, одобренный компанией Philips. Если у вас нет силового кабеля, обратитесь в региональный центр обслуживания. (Обратитесь в Информационный сервисный центр )

•Під час роботи не піддавайте монітор дії вібрації, уникайте ударів.

•Не роняйте монитор во время эксплуатации и транспортировки.

Техническое обслуживание

•Щоб захистити монітор від можливого пошкодження, не застосовуйте до панелі монітора надмірного тиску. Пересуваючи монітор, тримайтеся за рамку. Не піднімайте монітор, торкаючись рукою або пальцями панелі монітора.

•Если вы не собираететсь пользоваться монитором длительное время, выключите его из сети.

•Если вам необходимо протереть монитор влажной тканью, выключите его из сети. Если монитор включен, его можно протереть сухой тканью. Но никогда не пользуйтесь органическими растворителями или жидкостями на аммиаке для очистки монитора.

•Чтобы избежать повреждения или резкого удара, не используйте монитор вблизи источника пыли, воды, дождя или повышенной влажности.

•Если на монитор попала влага, немедленно протрите его сухой тканью.

1

• При попадании инородного тела или	Обережно
влаги внутрь монитора, немедленно	Симптоми серйозного «вигорілого
выключите его из сети. Затем	зображення», «залишкового зображення»
извлеките инородное тело или вытрите	або «зображення-привиду» не зникнуть,
воду и отправьте в сервисный центр	і їх неможливо полагодити. Гарантія
обслуживания.	не розповсюджується на вищезгадане
• Не зберігайте монітор там, де на	пошкодження.
нього можуть діяти високі чи низькі

температури або пряме сонячне		Сервис
світло.		• Только квалифицированный
• Для обеспечения наиболее		сервисный работник может открывать
эффективной работы монитора		крышку монитора!
и увеличения срока службы,		• Если для ремонта или сборки
температура и влажность помещения,		требуется какой-либо документ,
где находится монитор, должны быть		обратитесь в региональный
следующие.		центр сервисного обслуживания.
◦	Температура: 0-40°C 32-95°C	(Обратитесь в Информационный
◦	Влажность: 20-80% RH	сервисный центр)
• ВАЖЛИВО: Завжди вмикайте рухливу		• Інформацію про перевезення див. у
екранну заставку, коли лишаєте		"Технічні характеристики".
монітор бездіяльним. Завжди		• Не оставляйте монитор в легковом/
активуйте задачу періодичного		грузовом автомобиле под прямыми
поновлення екрану, якщо монітор		солнечными лучами.
показуватиме незмінний статичний

зміст. Неперервний показ непорушного	Примечание
або статичного зображення	Обратитесь к техническому специалисту,
протягом тривалого часу може	если появились сбои в работе монитора,
викликати "вигоряння", також відоме	или вы не знаете, что предпринять, а
як "залишкове зображення" або	в руководстве нет соответствующих
"зображення-привид" на екрані.	инструкций.
"Вигоряння", "залишкове зображення"
або "зображення-привид" – це
широковідомий феномен у технології
рідкокристалічних панелей.

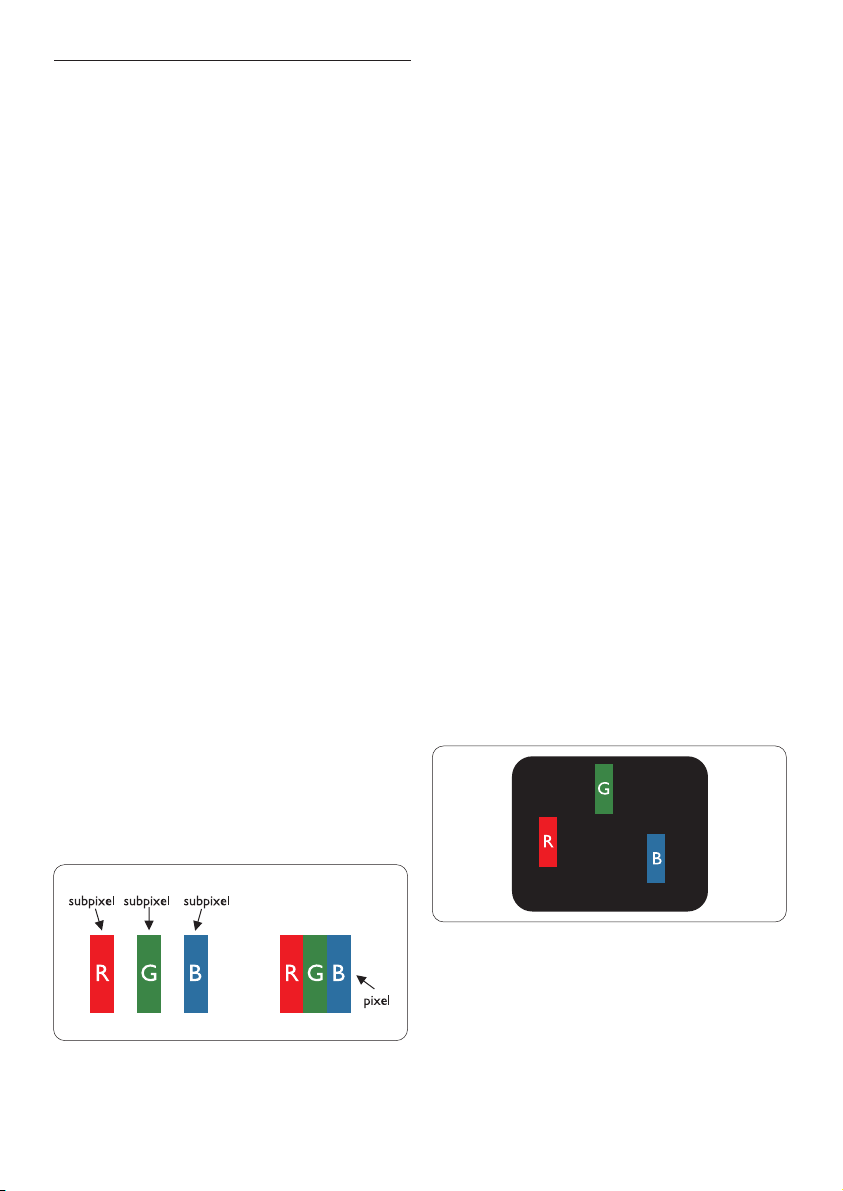

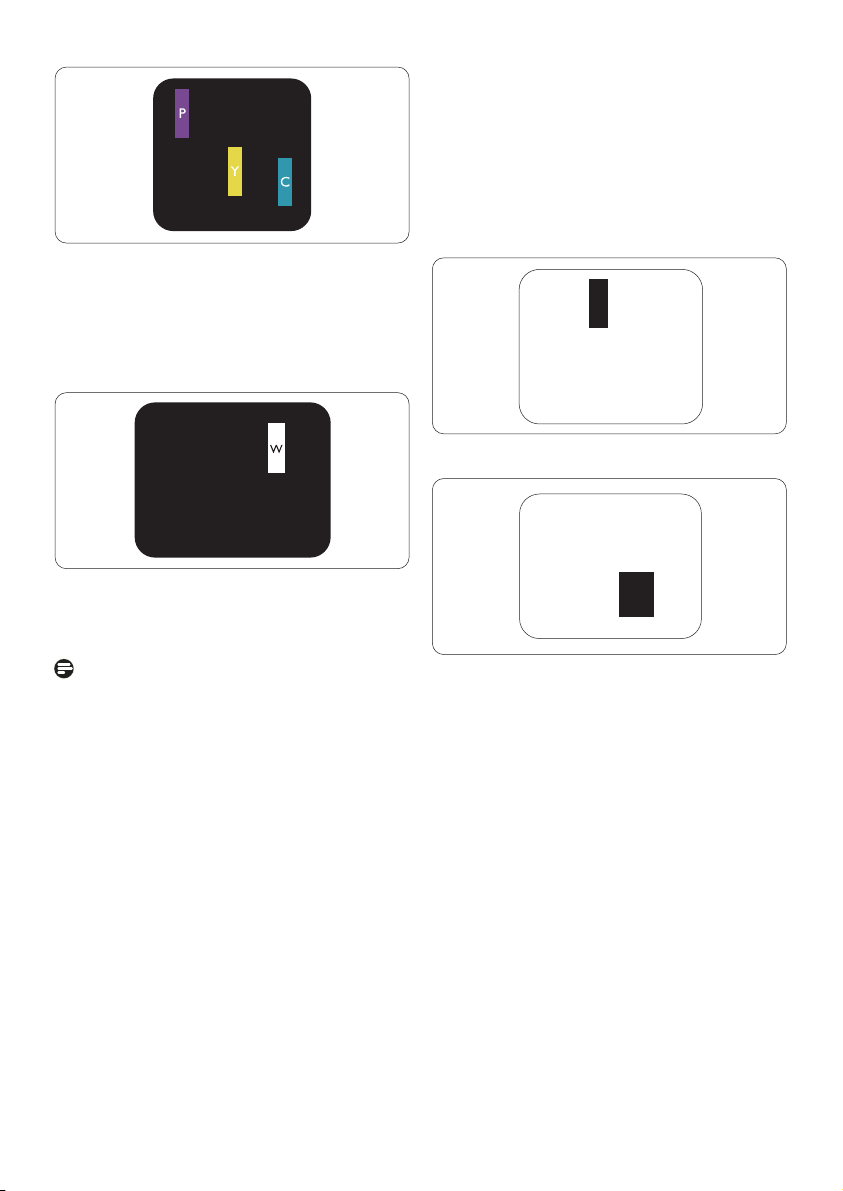

•“Вигоряння”, “залишкове зображення” або “зображення-привид” – це феномен, широко відомий у технології панелей моніторів. У більшості випадків "вигоріле/залишкове зображення" або "зображення-привид" поступово зникатиме протягом певного часу після того, як буде вимкнено живлення.

2

1.2 Описание обозначений

Ниже следуют подпункты, в которых объясняется значение обозначений, встречающихся в данном руководстве. Примечания, предостережения и предупреждения В данном руководстве вместе с текстом

могут использоваться обозначения, а сам текст может быть напечатан жирным шрифтом или курсивом. В таких блоках содержатся примечания,

предостережения и предупреждения. Они выглядат следующим образом:

Примечание

В данном обозначении содержится важная информация и советы о том, как использовать компьютерную систему более эффективно.

Предостережение

Данное обозначение сообщает о том, как можно предотвратить возможное повреждение жесткого диска или потерю данных.

Обережно

Данное обозначение сообщает о физическом повреждении и о том, как этого можно избежать.

В альтернативных форматах некоторые предупреждения могут появляться без значков. В таких случаях соответствующий регулятивный орган

устанавливает специальное изображение предупреждения.

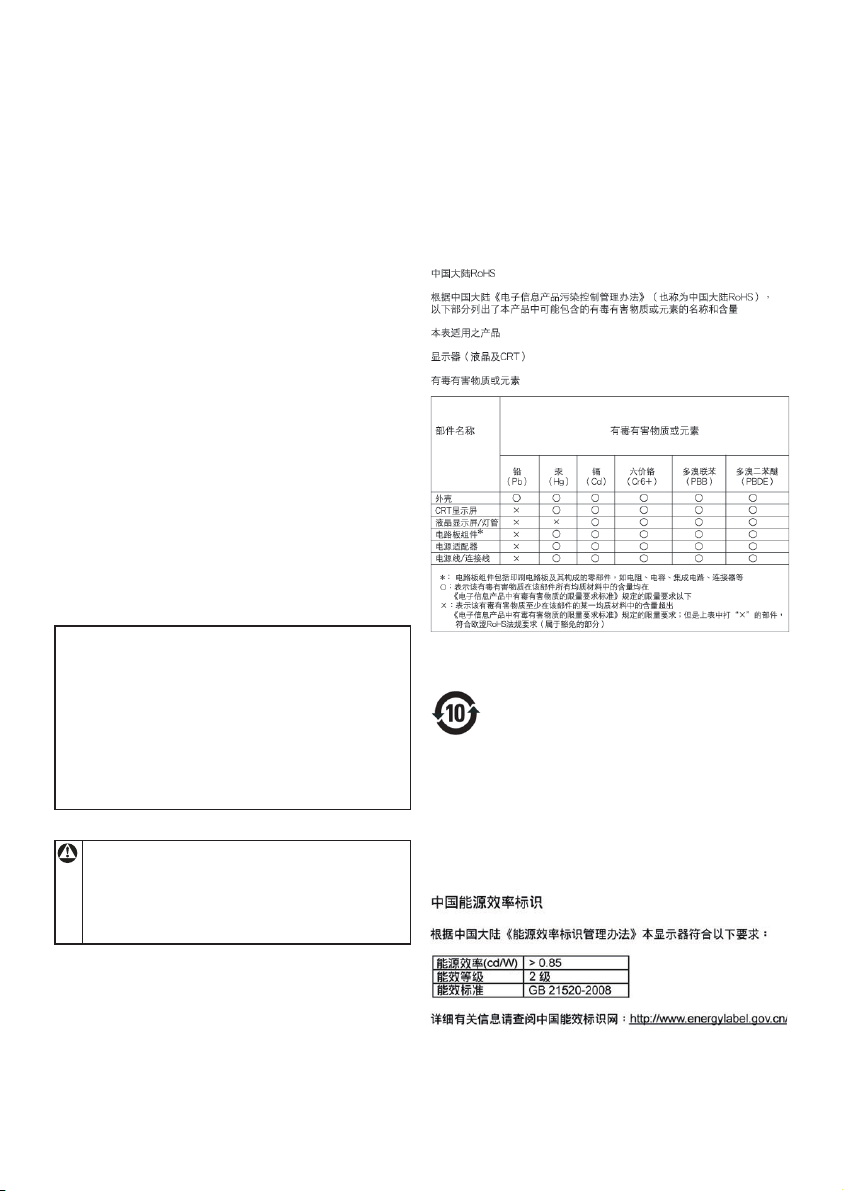

1.3 Утилізація виробу та упаковки

Waste Electrical and Electronic

Equipment-WEEE

This marking on the product or on its packaging illustrates that, under European Directive 2002/96/EC governing used electrical and electronic appliances, this product may not be disposed of with normal household waste. You are responsible

for disposal of this equipment through a designated waste electrical and electronic equipment collection. To determine the locations for dropping off such waste electrical and electronic, contact your local government office, the waste disposal organization that serves your household or the store at which you purchased the product.

Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product to increase the amount of reusable materials and to minimize the amount to be disposed of.

All redundant packing material has been omitted. We have done our utmost to make the packaging easily separable into mono materials.

Please find out about the local regulations on how to dispose of your old monitor and packing from your sales representative.

Recycling Information for Customers

Your display is manufactured with high quality materials and components which can be recycled and reused.

To learn more about our recycling program please visit www.philips.com/about/ sustainability/recycling

3

2.Налаштування

монітору

2.1 Інсталяція

До комплекту входять

231S2

Quick start guide

Guide de démarrage rapide / Guía rápida / Kurzanleitung / Guida rapida / / Швидке керівництво для початку експлуатації /

Краткое руководство по запуску

Monitor	Quick start guide

Base stand

EDFU CD

Power cord

VGA signal cable (optional)

DVI cable (optional)

2.Утримуйте підставку основи монітора обома руками і надійно вставте підставку основи в стовпчик основи.

3.Прикріпіть підставку основи монітора до стовпчика основи, потім закріпіть на місці підставку основи.

Предостережение

Не відпускайте штифтовий замок регулювання висоти на стовпчику основи перш ніж підставка основи не буде надійно закріплена.

Інсталяція підставки основи

DON’T

1. Акуратно розташуйте монітор долілиць на гладкій поверхні, щоб не подряпати і не пошкодити екран.

4

Подключение к ПК

2.2 Експлуатація монітору

Описание продукта – главный вид

Защита от несанкционированного использования Kensington Разъем для сетевого адаптера Вхід DVI-D (доступно в окремих моделях)

Разъем для видеоадаптера

Підключення до ПК

1.Подключите силовой кабель с обратной стороны монитора.

2.Выключите компьютер и отсоедините силовой кабель.

3.Подключите сигнальный кабель монитора к видеоразъему на обратной стороне компьютера.

4.Подключите силовой кабель монитора и компьютера к ближайшему разъему.

5.Включите компьютер и монитор. Если на мониторе появилось изображение, подключение выполнено успешно.

	5
7	6	4	3	2	1

: Щоб увійти до ЕМ.

: Повернутися на попередній рівень ЕМ.

: Зменшіть яскравість на 50% одним торканням.

: Включение и выключение монитора из сети.

: Щоб регулювати ЕМ.

: Щоб змінити джерело входу сигналу.

: SmartImage. Є 6 режимів на вибір: Office (Офіс), Photo (Фото), Movie (Кіно), Game (Гра), Economy (Економний) та Off (Вимкнути).

5

Описание экранного меню

Що таке ЕМ (екранне меню)?

Екранне меню (ЕМ) – це особлива характеристика всіх моніторів Philips. Вона надає можливість регулювати робочі характеристики екрану або вибрати функції моніторів прямо з вікна інструкцій екранного меню. Дружній до користувача інтерфейс екранного меню показаний нижче:

Основні та прості інструкції до контрольних клавіш

У показаному вище ЕМ користувачі можуть натискати кнопки на передній панелі монітора, щоб пересувати курсор, OK щоб підтвердити вибір або зміну.

ЕМ

Далее представлен общий обзор структуры экранного меню. Его можно использовать в качестве справочного материала для изучения различных настроек монитора.

Main menu		Sub menu
	Auto			VGA
	Input
				DVI (available for selective models)
	SmartImage			Office
				Movie
				Game
				Economy
				Off		Wide screen,4:3
	Picture			Picture Format
				Brightness		0~100
				Contrast		0~100
				SmartContrast		On, Off
				Gamma		1.8, 2.0, 2.2, 2.4, 2.6

Color

Language

OSD Setting

Setup

Color Temp.			5000K, 6500K, 7500K, 8200K, 9300K, 11500K
sRGB
User Define			Red: 0~100
			Green: 0~100
			Blue: 0~100
English, Español, Français, Deutsch, Italiano,
Português, Русский,
Horizontal			0~100
Vertical			0~100
Transparency			Off, 1, 2, 3, 4
OSD Time out			5, 10, 20, 30, 60
Power LED					0, 1, 2, 3, 4
Pixel Orbiting					On, Off
Over Scan					On, Off
H. Position					0~100
V. Position					0~100
Phase					0~100
Clock					0~100
Resolution Notification					On, Off
Reset					Yes, No
Information

6

Повідомлення про чіткість

Цей монітор створений для оптимального функціонування з первинною чіткістю 1920x1080 на 60 Гц. Коли увімкнено живлення монітору на іншій чіткості, на екрані показано попередження:

Використовуйте 1920x1080 на 60 Гц для найкращих результатів.

Показ попередження про первинну чіткість можна вимкнути у Setup (Налаштування) в ЕМ (екранне меню).

Фізична функція

Нахил

Шарнір

Регулювання висоти

Примечание

Перед тим як регулювати висоту, зніміть штифтовий замок регулювання висоти.

Перед тим як підняти монітор, вставте штифтовий замок регулювання висоти.

-65˚	+65˚

7

2.3 Зніміть підставку основи та основу

Зніміть підставку основи

Перш ніж почати розбирати основу монітору, будь ласка, виконайте наведені нижче вказівки, щоб уникнути пошкоджень техніки або травмування осіб.

1.Розтягніть основу монітора на максимальну висоту.

2.Акуратно розташуйте монітор долілиць на гладкій поверхні, щоб не подряпати і не пошкодити екран. Потім підійміть підставку монітора.

3.Відпустіть блокатор підставки основи, потім стягніть підставку основи зі стовпчика основи.

8

Як зняти основу

Умова:

• Для монтажу за стандартом VESA

1. Зніміть кришки 4 гвинтів.

Примечание

Монітор підходить для 100 мм х 100 мм сумісного з VESA монтажного інтерфейсу.

2. Зніміть 4 гвинти і зніміть основу з монітору.

100mm

100mm

9

3. Інформація про виріб

3.1 SmartImage

Що це?

надає попередні налаштування, які оптимізують показ різних типів змісту, динамічно регулюючи яскравість, контраст, колір та чіткість у реальному часі. З чим би ви не працювали: текстові задачі, показ зображень або перегляд відео, Philips SmartImage чудово оптимізує роботу монітору.

Для чого це потрібно?

Вам потрібен монітор, який оптимізує показ Вашого улюбленого змісту? SmartImage динамічно регулює яскравість, контраст, колір та чіткість у реальному часі, щоб покращити якість показу на Вашому моніторі.

Як це працює?

SmartImage – це ексклюзивна передова технологія Philips, яка аналізує показуваний на екрані зміст. Залежно від вибраного Вами сценарію SmartImage динамічно підсилює контраст, насиченість кольору та чіткість зображень, щоб покращити якість показу – все в реальному часі, а Вам слід лише натиснути на єдину кнопку.

Як активувати SmartImage?

1.Натисніть , щоб запустити SmartImage на дисплеї;

2.Продовжуйте натискати , щоб перемикатися між Office (Офіс), Photo (Фото), Movie (Фільм), Game (Гра), Economy (Економний) та Off (Вимкнути);

3.Дисплей SmartImage лишатиметься на екрані 5 секунд – Ви також можете натиснути ОK (ОК), щоб підтвердити.

4.Коли активовано SmartImage, схема sRGB автоматично вимикається. Щоб застосувати sRGB, Вам знадобиться вимкнути SmartImage кнопкою на передній панелі монітору.

Для прокручення вниз, крім клавіши , можна також натискати кнопки, щоб вибрати, і натиснути ОK (ОК), щоб підтвердити вибір і закрити екранне меню SmartImage.

10

Є шість режимів на вибір. Office (Офіс), Photo (Фото), Movie (Фільм), Game (Гра), Economy (Економний) та Off (Вимкнути).

Цей профіль незамінний для гравців у комп’ютерні ігри.

•Economy (Економія): У цьому профілі регулюється налаштування профілю, яскравості, контрасту та здійснюється тонке налаштування підсвічення для правильного показу щоденних офісних задач та меншого споживання енергії.

•Off (Вимкнути): Нема оптимізації за SmartImage.

•Office (Офіс): Підсилює символи тексту і зменшує яскравість, щоб спростити читання і зменшити напругу для очей. Цей режим значно покращує придатність до читання та продуктивність праці зі

зведеними таблицями, файлами PDF, сканованими статтями або іншими розповсюдженими офісними задачами.

•Photo (Фото): Цей профіль поєднує насиченість кольору, динамічний контраст і підсилення різкості для показу фотографій та інших зображень надзвичайно ясно у барвистих кольорах – все без спотворень та бляклих кольорів.

•Movie (Фільм): Підсилена яскравість, поглиблене насичення кольору, динамічний контраст і надзвичайна чіткість показує кожну деталь у темніших ділянках відео. При цьому у яскравіших ділянках колір не

стає бляклим – система динамічно підтримує природні якості зображення, щоб показувати відео найвищої якості.

•Game (Гра): Для покращання часу відповіді вмикається прискорення внутрішнього годинника, вирівнюються «рвані» краї предметів, які швидко пересуваються екраном, підсилюється контраст для темної та яскравої гами.

3.2 SmartContrast

Що це?

Унікальна технологія, яка динамічно аналізує показуваний зміст і автоматично оптимізує контрастність монтіора для максимальної чіткості та легкості перегляду, підсилюючи підсвічення

для яснішого, чіткішого та яскравішого зображення, або зменшуючи підсвічення для кращого показу зображення на темному тлі.

Для чого це потрібно?

Ви бажаєте отримати найкращу чіткість та зручність перегляду будь-якого типу змісту. SmartContrast динамічно

контролює контраст і регулює підсвічення, щоб отримати чітке яскраве зображення для ігор та відео або показує чіткий, легкий для читання текст для офісної роботи. Зменшивши споживання живлення монітором Ви зберігаєте кошти на електроенергію і продовжуєте строк роботи монітору.

Як це працює?

Коли Ви активуєте , він в реальному часі аналізуватиме зміст, який Ви показуєте, щоб регулювати кольори та контролювати інтенсивність підсвічення. Ця функція динамічно підсилює контраст для покращення якості перегляду відео та зображення у відеоіграх.

11

3.3 SmartSaturate		3.4 SmartSharpness
	Що це?		Що це?

Інтелектуальна технологія контролює насиченість кольору, ступінь змішування кольорів і надає яскраві зображення, коли Ви переглядаєте відео.

Технологія Smart підсилює різкість, коли це необхідно для найкращої роботи дисплею під час перегляду відеоматеріалів або фотографій.

Для чого це потрібно?

Для чого це потрібно?

Ви хочете отримати багаті жваві зображення для захоплюючого перегляду фотографій або відео..

Як це працює?

SmartSaturate динамічно контролює насиченість кольору, ступінь змішування кольорів і надає яскраві зображення, коли Ви переглядаєте зображення або відео у режимі Movie (Фільм) або Game (Гра). Він вимкнений, щоб надати якісний показ офісних задач, а також вимкнений в режимі Economy (Економічний), щоб зменшити енергоспоживання.

Ви бажаєте отримати найвищу різкість для перегляду відеоматерілів або відео.

Як це працює?

Кмітлива технологія підсилює чіткість при перегляді відео або фото у режимі Movie (Фільм) або Game (Гра). Вимкнено для якісного показу офісних задач і в Economy (Економічному) режимі, щоб зменшити енергоспоживання.

12

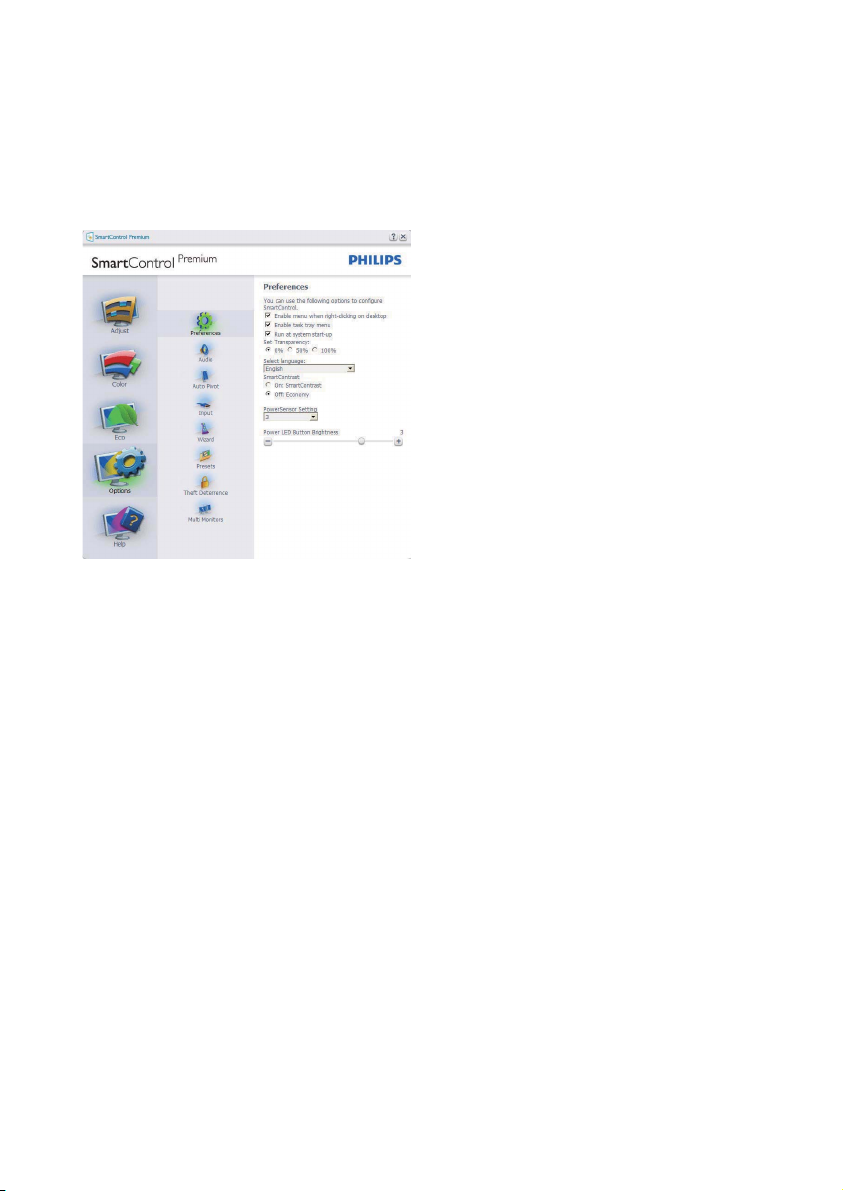

3.5 Philips SmartControl Premium

Нове ПЗ Phillips SmartControl Premium надає можливість контролювати монітор за допомогою простого екранного графічного інтерфейсу. Складне регулювання – це вже вчорашній день. Дружнє до користувача ПЗ проведе Вас по тонкому налаштуванню чіткості, калібрації кольору, регулюванням годинника/фази, точці білого RGB тощо.

ПЗ оснащене найновішою технологією в алгоритмі ядра для швидкої обробки даних та відповіді, сумісне з

Windows 7, привертає увагу до себе рухливою піктограмою. Воно готове подарувати Вам новий досвід роботи з виробами Philips!

Інсталяція

•Виконуйте інструкцію і завершіть інсталяцію.

•Можна завантажити, коли інсталяція завершена.

•Якщо Ви бажаєте запустити програму пізніше, можна клацнути по "швидкому виклику" на стаціонарному компютері або на панелі інструментів.

Перший запуск – Програма-помічник

•Вперше після інсталяції SmartControl Premium програма автоматично перейде до Wizard (Програмипомічника) для першого запуску.

•Програма-помічник допомогатиме крок за кроком регулювати робочі характеристики монітору.

•Також можна пізніше перейти до меню Plug-in (плагінів), щоб запустити програму-помічник.

•На панелі Standard (Стандартна) можна регулювати більше опцій без допомоги програми-помічника.

13

Старт з панелі Standard (Стандартна):

Меню Adjust (Регулювання):

•Меню Adjust (Регулювання) надає можливість регулювати Brightness (яскравість), Contrast (контраст), Focus (фокус), Position (розташування) і Resolution (чіткість).

•Ви можете виконувати інструкції і регулювати налаштування.

•Cancel (Скасувати) питає користувача, чи не бажає він скасувати інсталяцію.

14

Color (Кольорове) меню:

•Color (Кольорове) меню надає можливість регулювати RGB, Black Level (рівень чорного), White Point (точку білого), Color Calibration (калібрацію кольору) та SmartImage (будь ласка, див. розділ SmartImage).

•Ви можете виконувати інструкції і регулювати налаштування.

•Пункти під-меню див. у нижченаведеній таблиці.

•Зразок Color Calibration (калібрації кольору)

1. “Show Me” (Показати) запускає посібник з калібрації кольору.

2. Start (Старт) запускає послідовність калібрації з 6 кроків.

3. Quick View (Швидкий перегляд) завантажує зображення до/після.

4. Щоб повернутися до домашньої панелі Color (Колір), клацніть по кнопці Cancel (Скасувати).

5. Enable color calibration (Активувати калібрацію кольору) – за замовчанням увімкнено. Якщо зняти відмітку, це не дасть здійснити калібрацію кольору, видалить кнопки start (старту) і quick view (швидкого перегляду).

6. Мусить мати інформацію про патент на екрані калібрації.

15

Перший екран калібрації кольору:

•Previous (Попередня) кнопку вимкнена до переходу на другий екран кольору.

•За допомогою Next (Далі) переходьте

	до наступної стірінки (всього 6).
	• Нарешті Ви переходите до панелі	ECO
	File > Presets (Файл > Попередні
	налаштування).

•Cancel (Скасувати) закриває всі інтерфейси і повертається на сторінку плагінів.

SmartImage

надає користувачеві змінювати налаштування для кращого показу змісту залежно від його типу.

Коли встановлено Entertainment (Розваги), вимикаються SmartContrast та SmartResponse.

Панель визначення крадіжки буде активною лише якщо вибрати Theft Deterrence Mode (Режим визначення крадіжки) з випадного меню плагінів.

16

Щоб активувати визначення крадіжки, клацніть по Enable Theft Deterrence Mode (Активувати режим визначення крадіжки) – і Ви перейдете на наступний екран:

•Користувач може ввести код PIN від 4 до 9 цифр (виключно).

•Після введення коду PIN кнопка Accept (Прийняти) переносить користувача до тимчасового діалогового вікна на наступній сторінці.

•Мінімум хвилин встановлено на 5. Повзун за замовчанням стоїть на "5".

•Не вимагає підключення дисплею до іншого хоста, щоб пристрій перейшов у режим Theft Deterrence (визначення

крадіжки).

Після створення PIN панель Theft Deterrence (Визначення крадіжки) буде показувати Theft Deterrence Enabled (Визначення крадіжки активовано) і надасть кнопку (Опції PIN):

•Покаано Theft Deterrence Enabled (Визначення крадіжки активовано).

•Disable Theft Deterrence Mode (Вимкнути режим визначення крадіжки) відкриває екран на наступній сторінці.

•Кнопка PIN Options (Опції PIN) доступна лише після створення PIN користувачем. Кнопка відкриває сайт ключів безпеки PIN.

17
