变更说明
版本 发布日期 变更说明
A00 2014-6-24
首次发布
对外机种名
20PFL1040/T3 E20DU1NDBQP1NNF.LF
对内机种名
2
![](/html/97/97e6/97e6a4edf7d97094f90435bcab164c14e75792c573786a87754e8ed2e1bb140f/bg3.png)
目 录
1.技术规格 ----------------------------------------------------------------------------------------------------------------- 04
1.1一般规格 ----------------------------------------------------------------------------------------------------------- 04
1.2预设显示模式 ----------------------------------------------------------------------------------------------------- 06
2.操作说明 ----------------------------------------------------------------------------------------------------------------- 07
2.1 遥控器操作 ---------------------------------------------------------------------------------------------------------- 07
2.2 控制和连接 ---------------------------------------------------------------------------------------------------------- 09

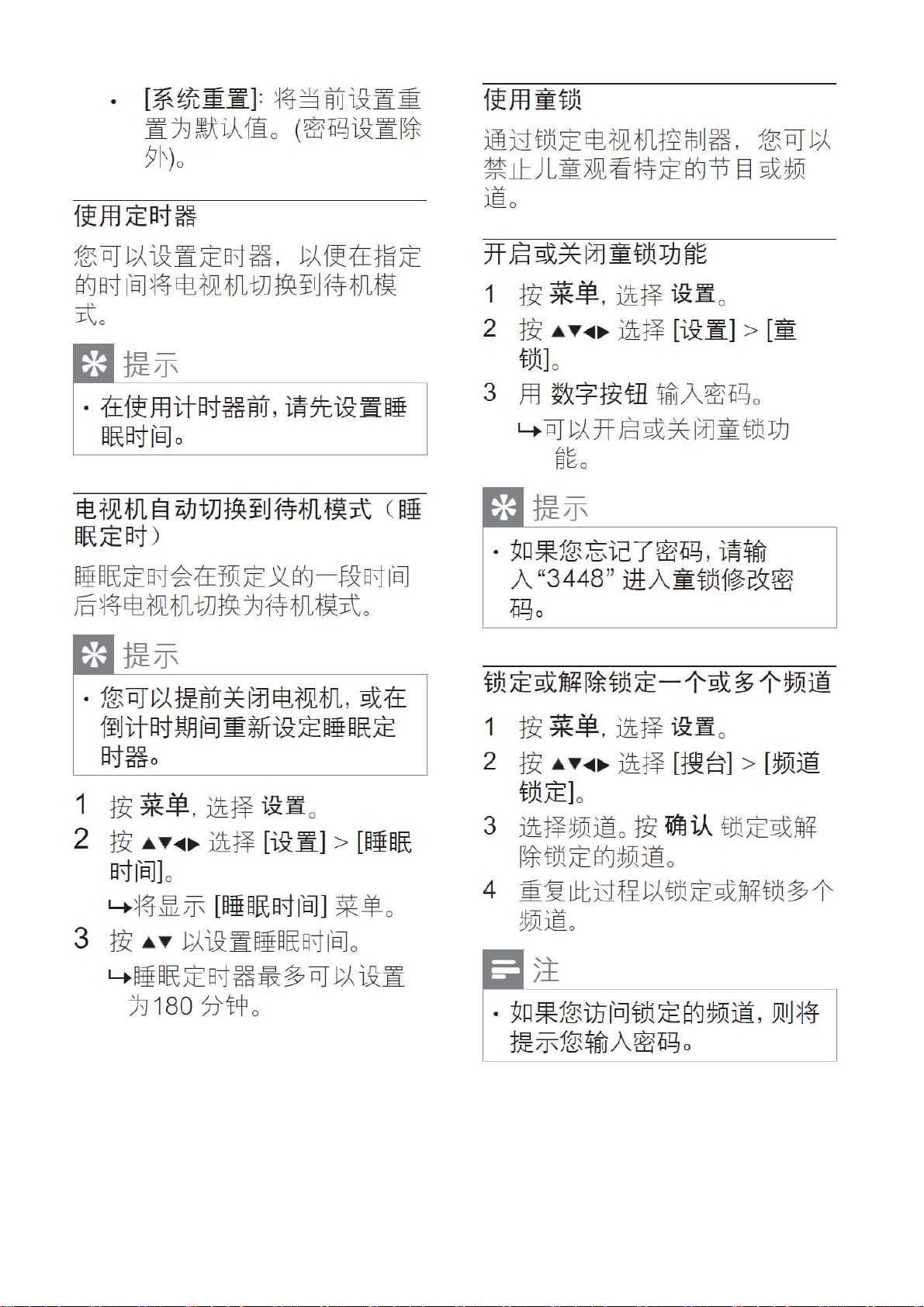

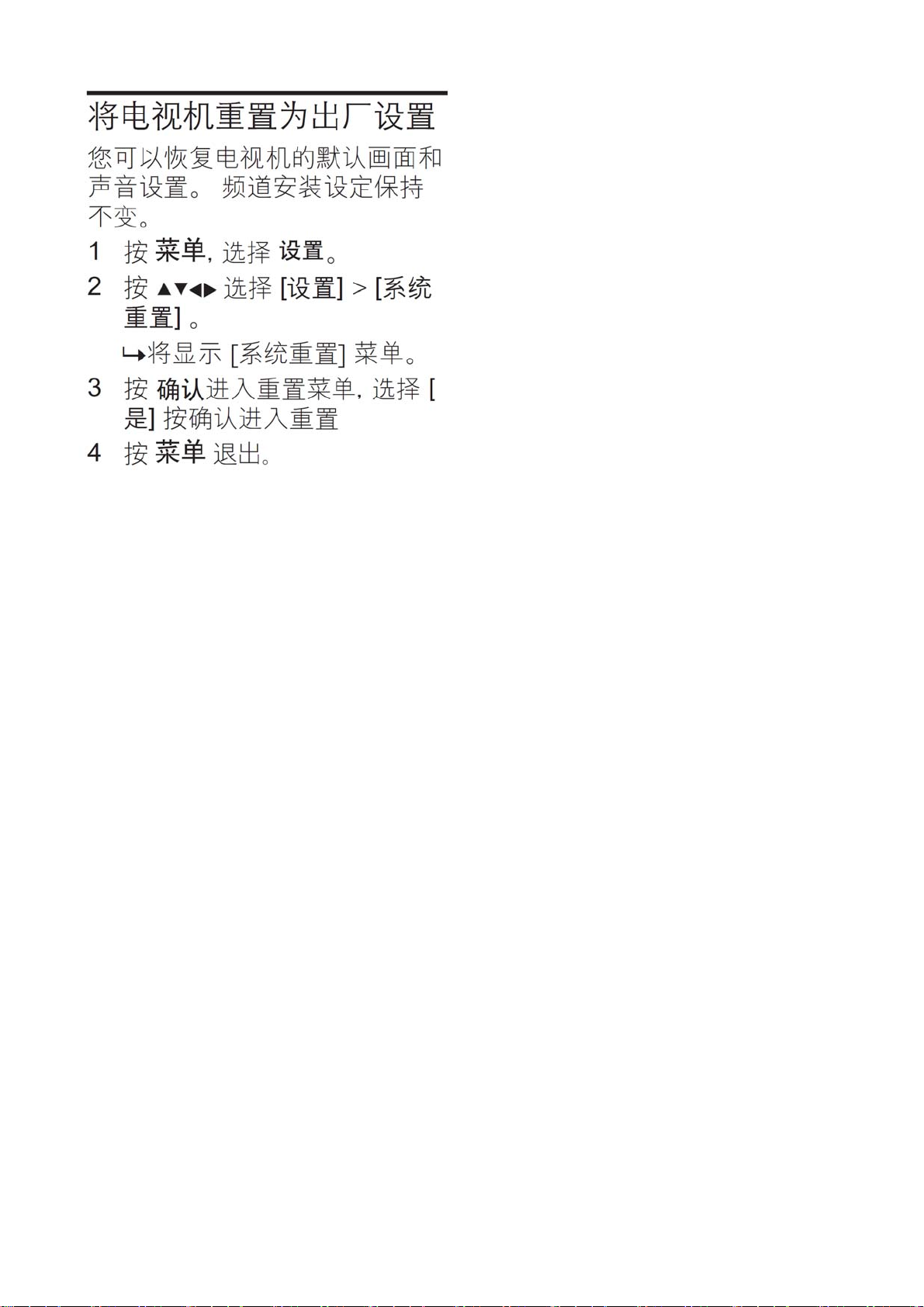

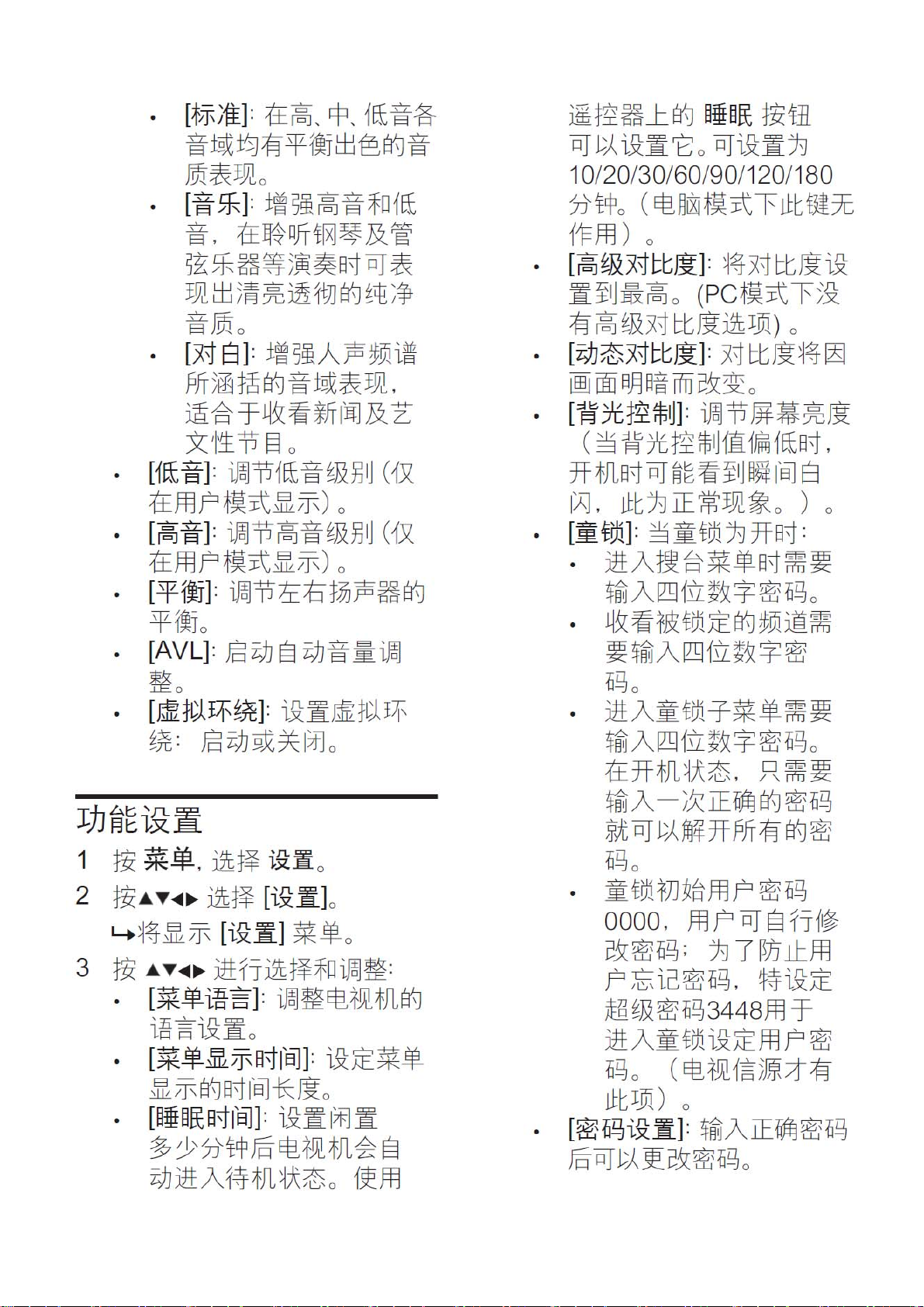

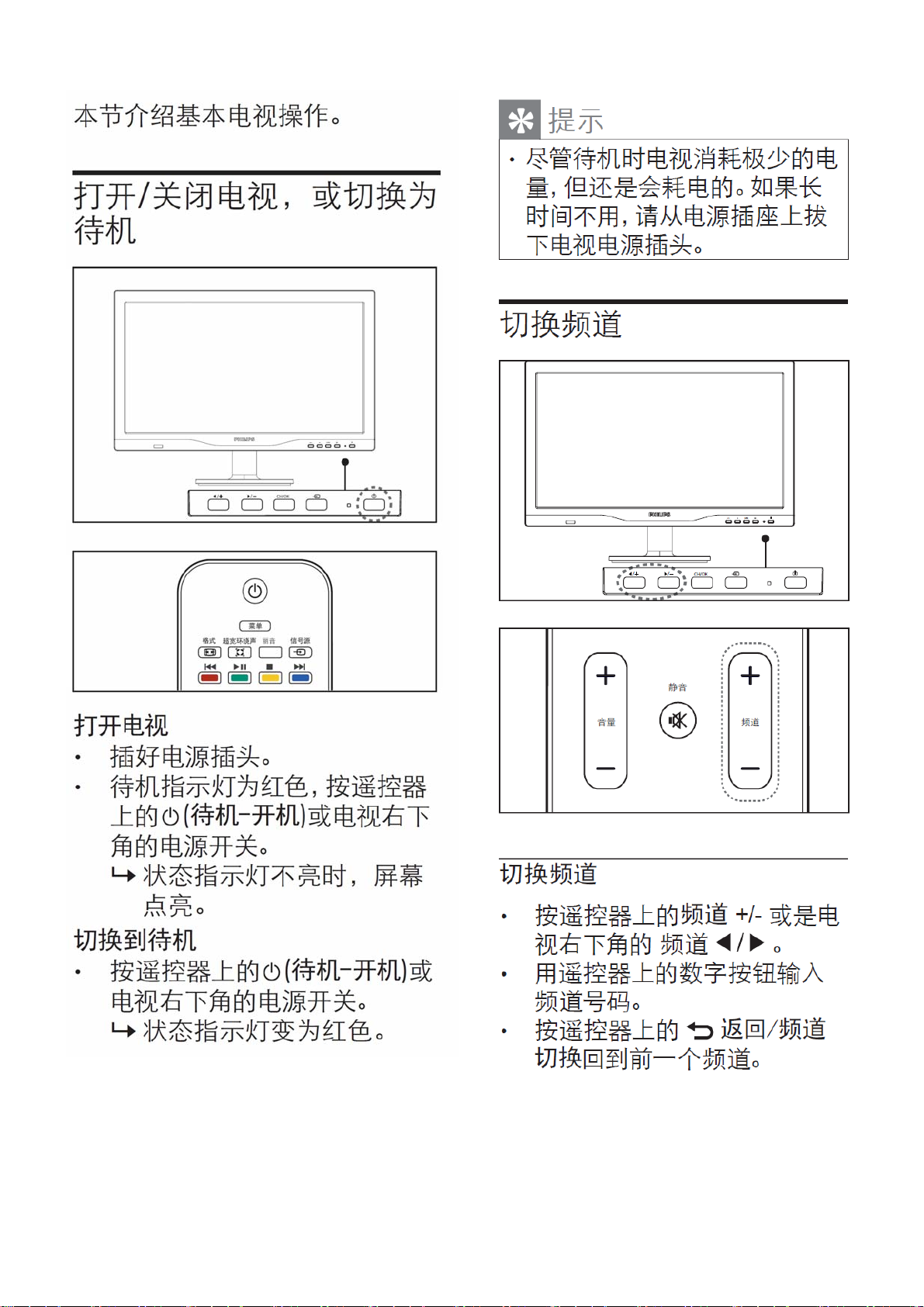

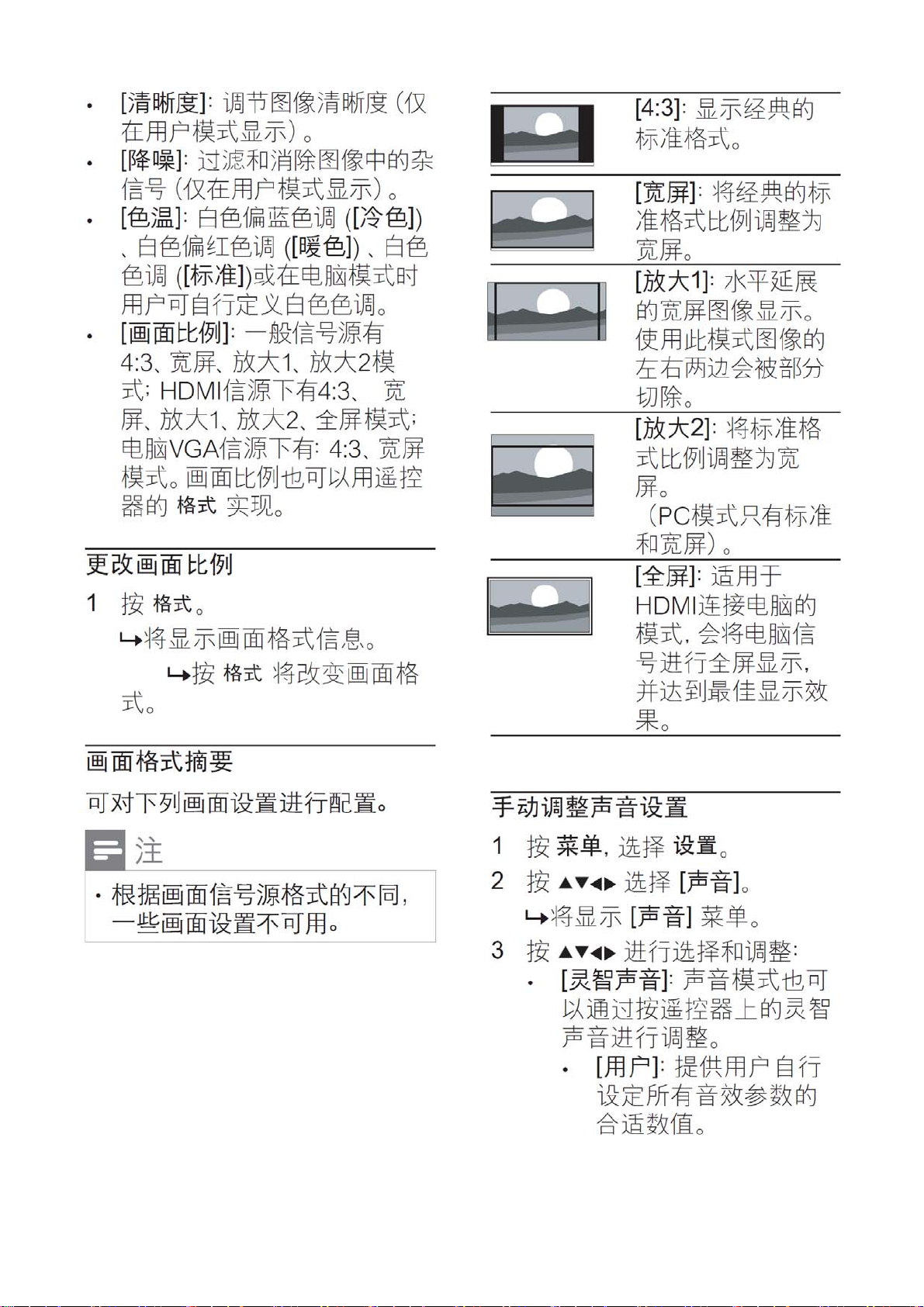

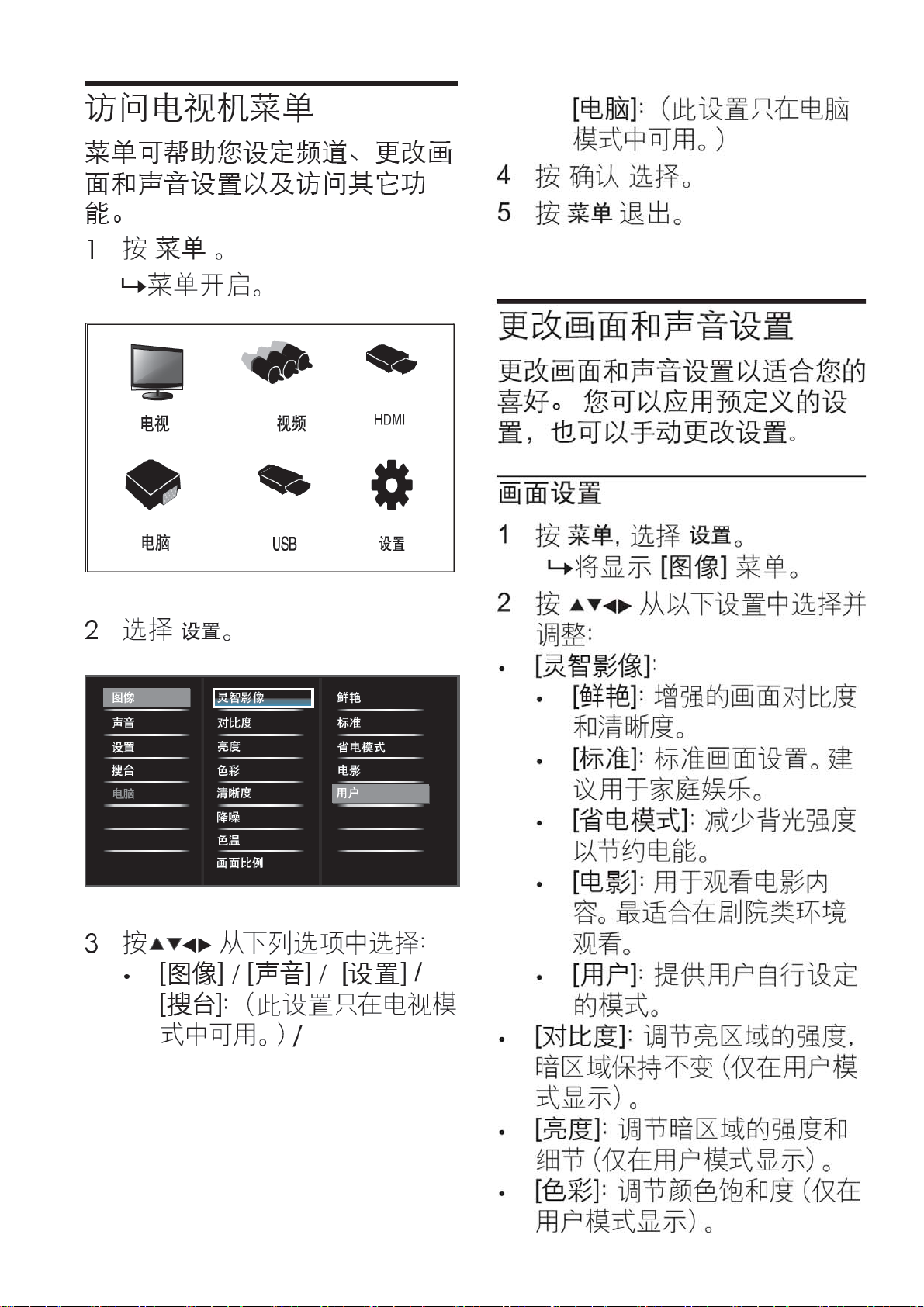

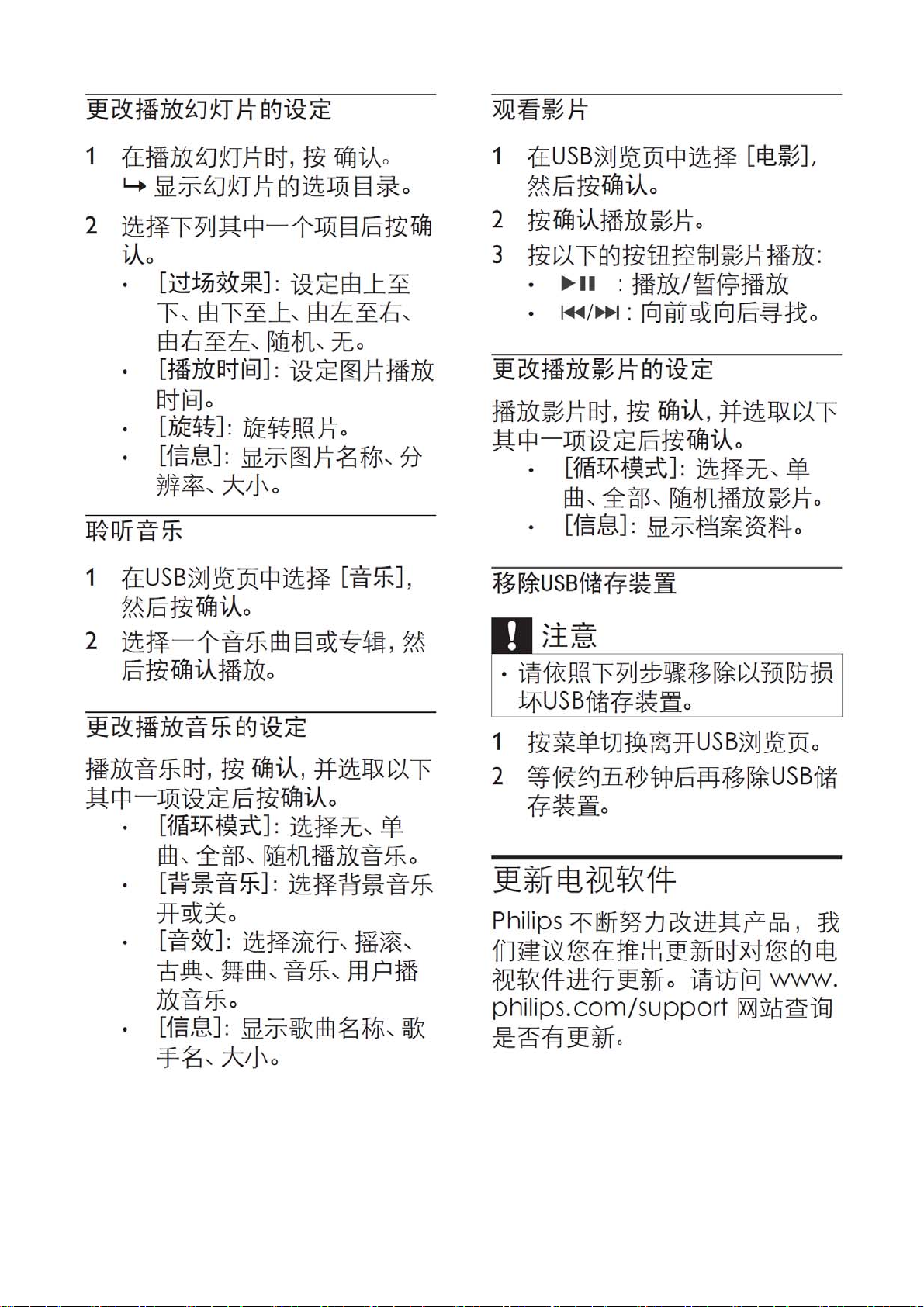

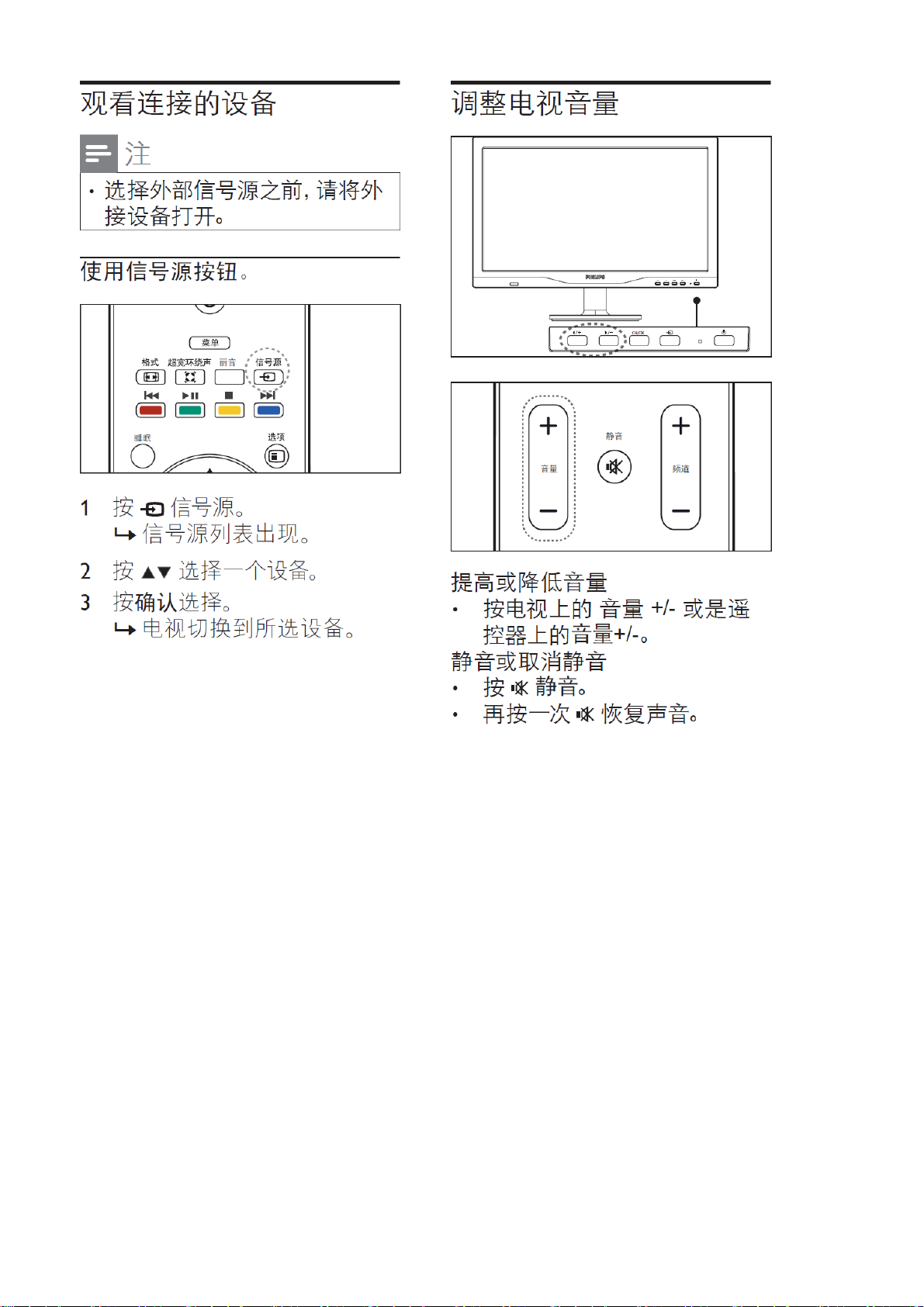

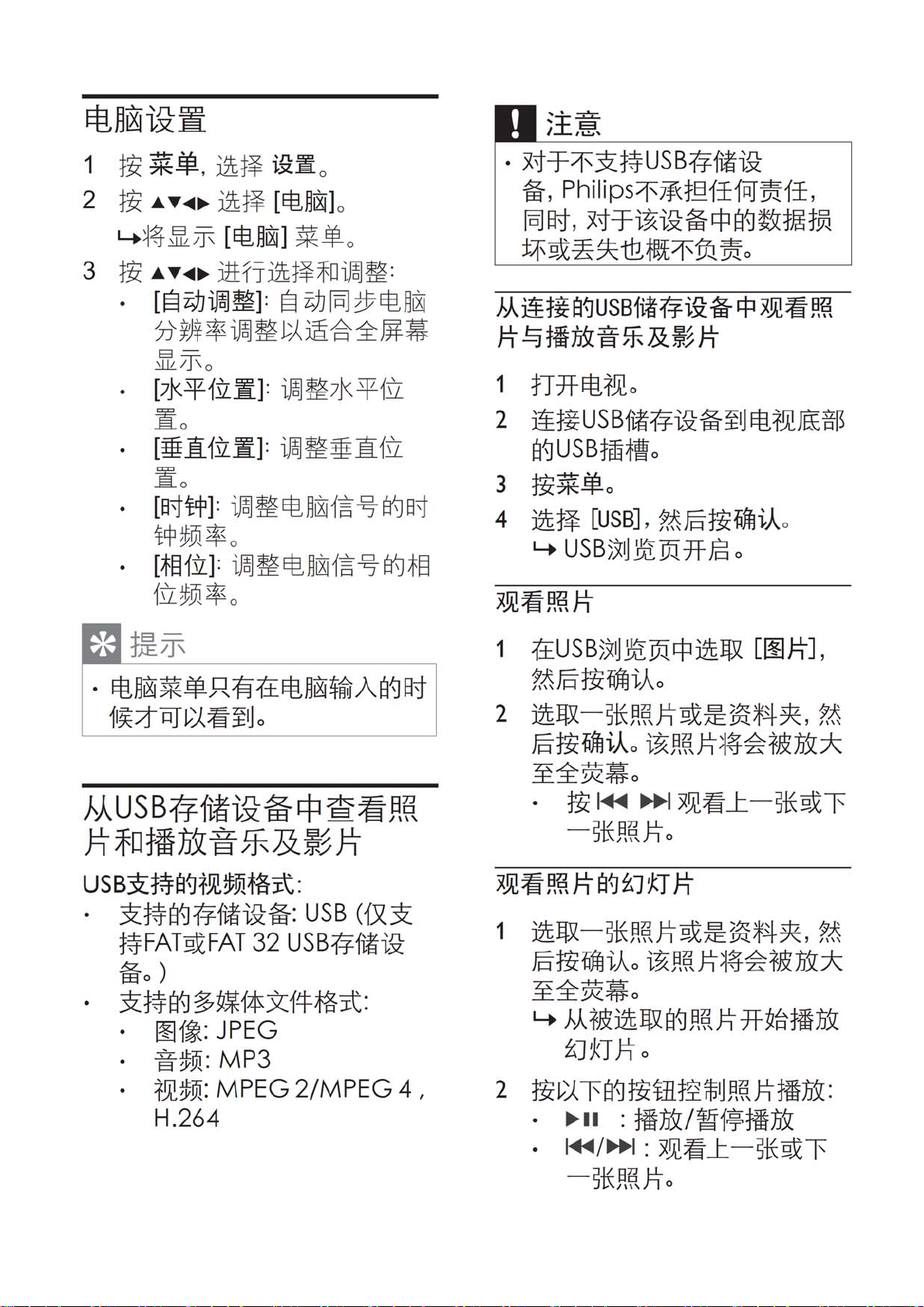

2.3 菜单操作 ------------------------------------------------------------------------------------------------------------- 13

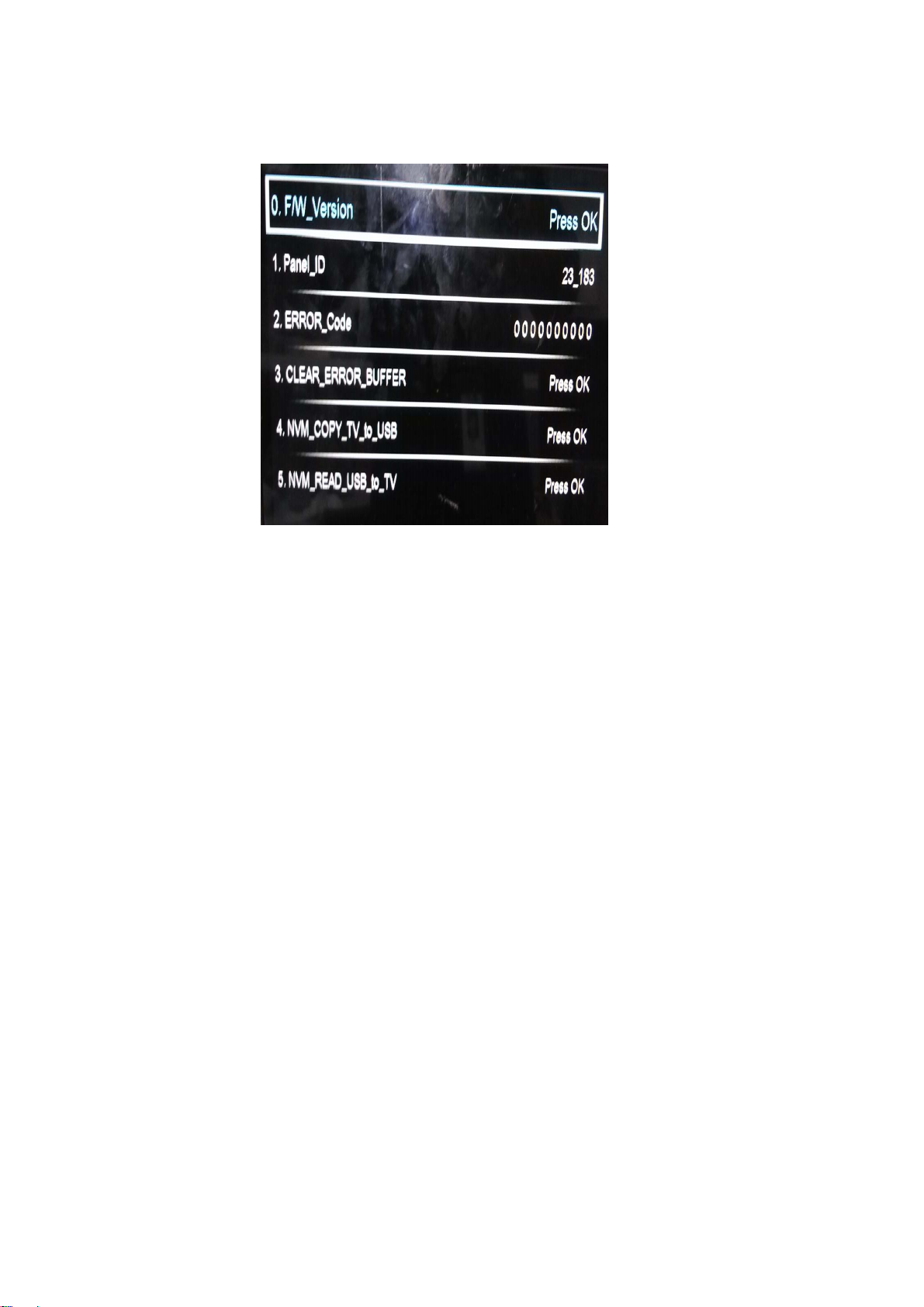

3.工厂模式调整 ----------------------------------------------------------------------------------------------------------- 22
4.电气方框图 -------------------------------------------------------------------------------------------------------------- 23
5.线路图 -------------------------------------------------------------------------------------------------------------------- 23
5.1 主板 ------------------------------------------------------------------------------------------------------------------- 23

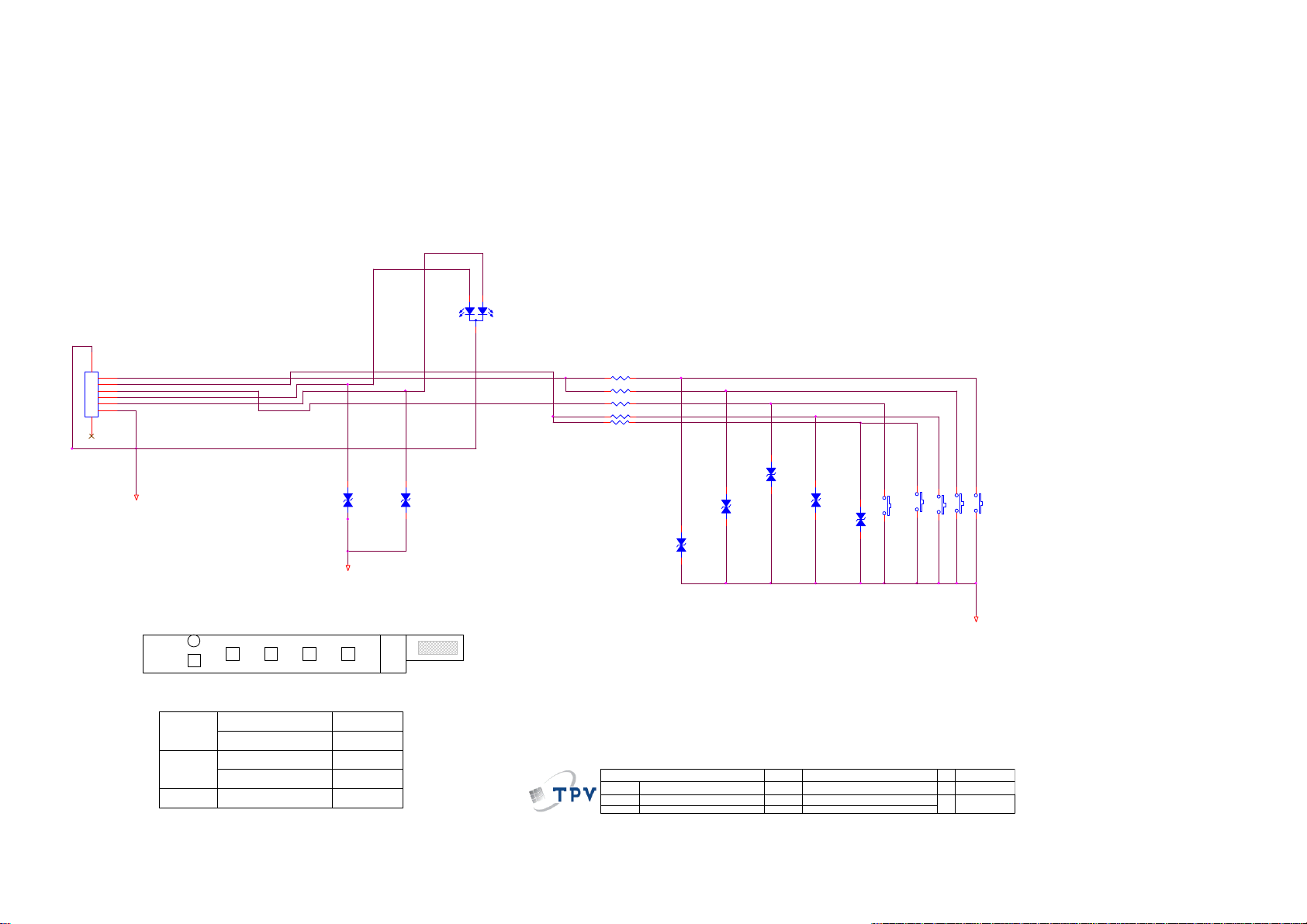

5.2 按键板 ---------------------------------------------------------------------------------------------------------------- 23

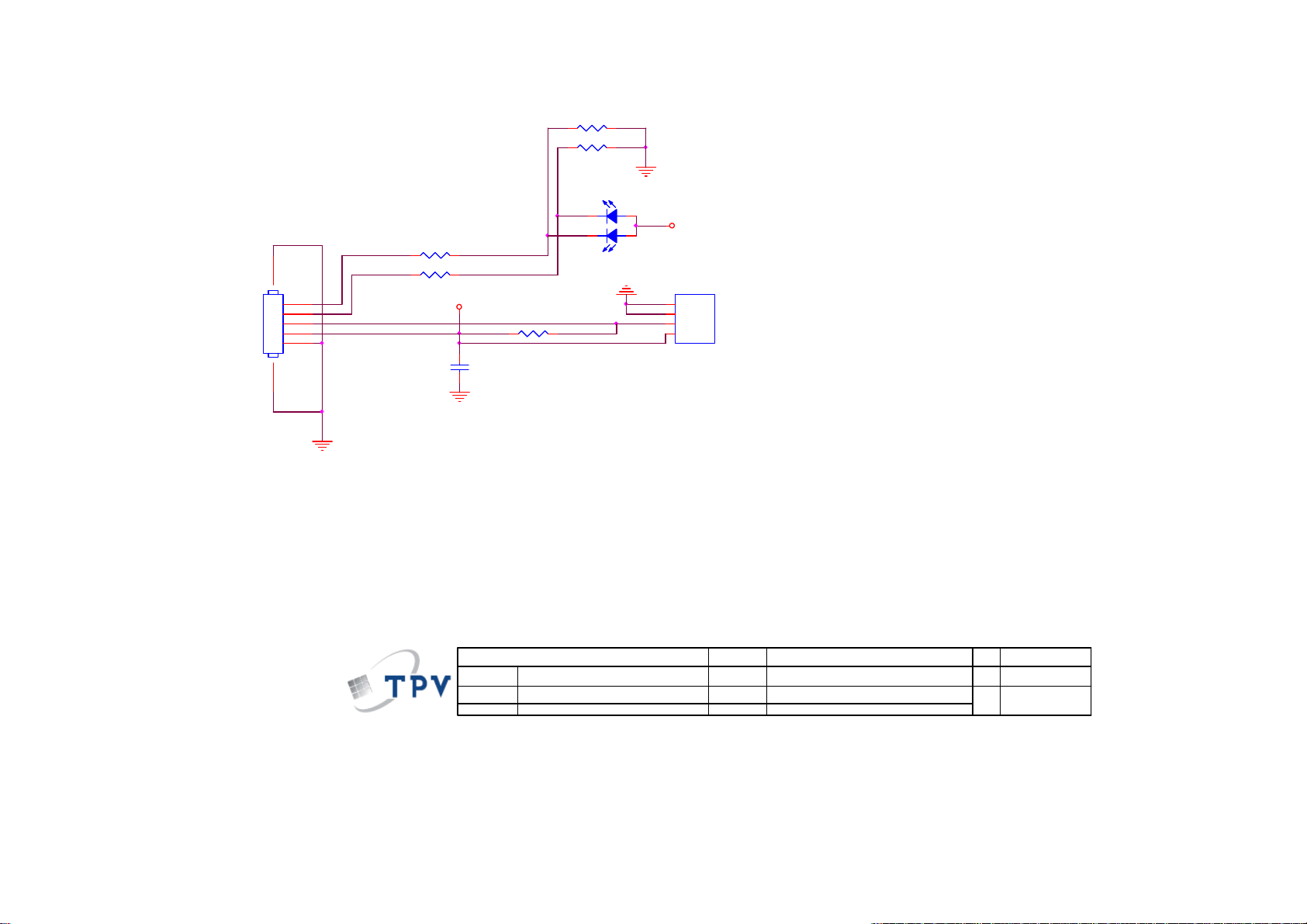

5.3 IR 板 ------------------------------------------------------------------------------------------------------------------ 24
6.软体及 EDID 烧录 ----------------------------------------------------------------------------------------------------- 25
6.1 软体烧录 ------------------------------------------------------------------------------------------------------------- 25
6.2 EDID 烧录 ----------------------------------------------------------------------------------------------------------- 25

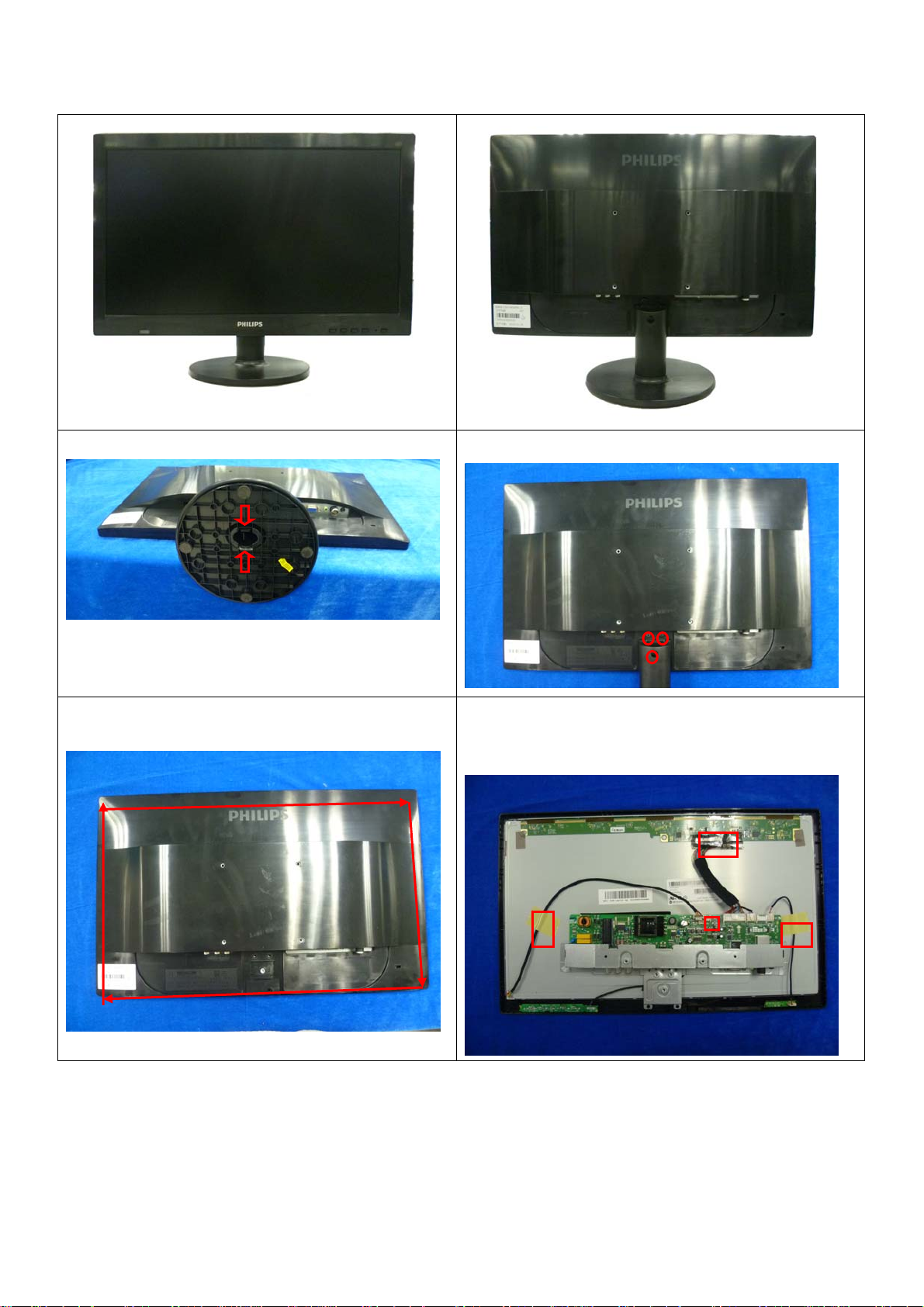

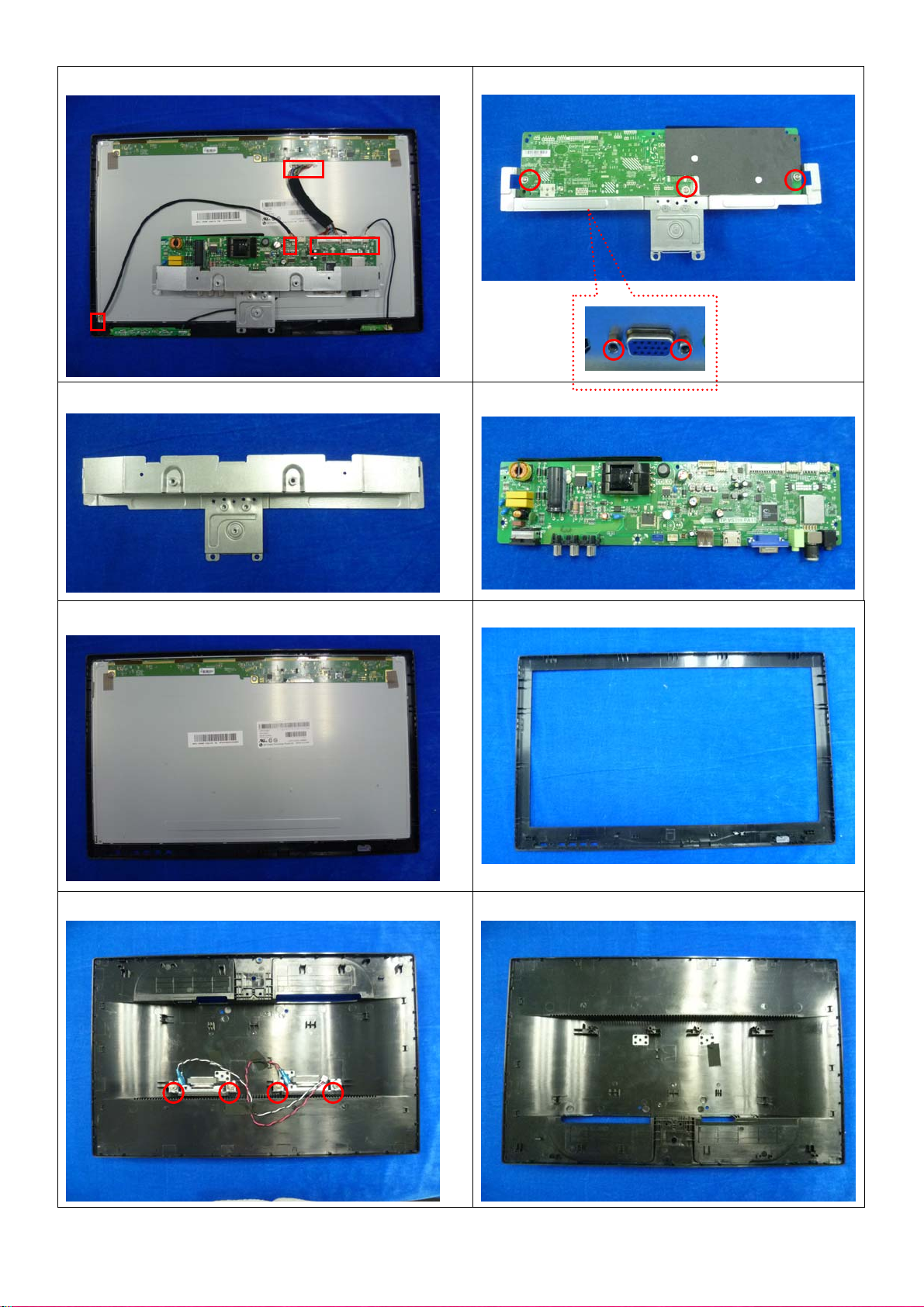

7.拆卸流程图 -------------------------------------------------------------------------------------------------------------- 26
8.故障处理流程 ----------------------------------------------------------------------------------------------------------- 28
9.主要 IC 管脚及内部框图 --------------------------------------------------------------------------------------------- 33
10.BOM -------------------------------------------------------------------------------------------------------------------- 34
3
![](/html/97/97e6/97e6a4edf7d97094f90435bcab164c14e75792c573786a87754e8ed2e1bb140f/bg4.png)
1.技术规格
1.1 一般规格
20PFL1040/T3
不带电视支架尺寸(宽x高x深): 478 x 352 x 59 (mm)
重量: 2.59 kg
带电视支架尺寸(宽x高x深): 478 x 358 x 185 (mm)
重量: 2.74 kg
22PFL1040/T3
不带电视支架尺寸(宽x高x深): 512 x 370 x 63 (mm)
重量: 2.81 kg
带电视支架尺寸(宽x高x深): 512 x 377 x 185 (mm)
重量: 2.96 kg
4
![](/html/97/97e6/97e6a4edf7d97094f90435bcab164c14e75792c573786a87754e8ed2e1bb140f/bg5.png)
多媒体
• 支持的存储设备: USB(仅支持FAT 32 USB存储设备。)
• 支持的多媒体文件格式:
• 图像: JPEG
• 音频:MP3
• 视频: MPEG 2/MPEG 4 , H.264
声音功率
20PFL1040/T3: 5W x 2
22PFL1040/T3: 5W x 2
调谐器 / 接收 / 传输
• 天线输入: 75ohm同轴 (IEC75)
• 电视系统: PAL
• 视频播放: PAL
电源
• 主电源: 200-240V, 50-60Hz
• 待机能耗: ≤ 0.5 W
• 环境温度:5到45摄氏度
• 功耗(typical):
• 20PFL1040/T3: 32W
• 22PFL1040/T3: 40W
电视屏幕尺寸(英寸) 需要的点距 (mm) 需要的安装螺钉
19.5 100 x 100 4 x M4 (建议含垫片长度10mm)
21.5 100 x 100 4 x M4 (建议含垫片长度10mm)
5
![](/html/97/97e6/97e6a4edf7d97094f90435bcab164c14e75792c573786a87754e8ed2e1bb140f/bg6.png)
1.2 预设显示模式
支持的输入信号格式
计算机格式
分辨率 - 刷新率: 640 x 480 - 60Hz
800 x 600 - 60Hz
1024 x 768 - 60Hz
1360 x 768 - 60Hz
1920 x 1080 - 60Hz (19.5”不支持)
视频格式
分辨率 - 刷新率: 480i - 60Hz
480p - 60Hz
576i - 50Hz
576p - 50Hz
720p - 50Hz, 60Hz
1080i - 50Hz, 60Hz (19.5”不支持)
1080p - 50Hz, 60Hz (19.5”不支持
6
