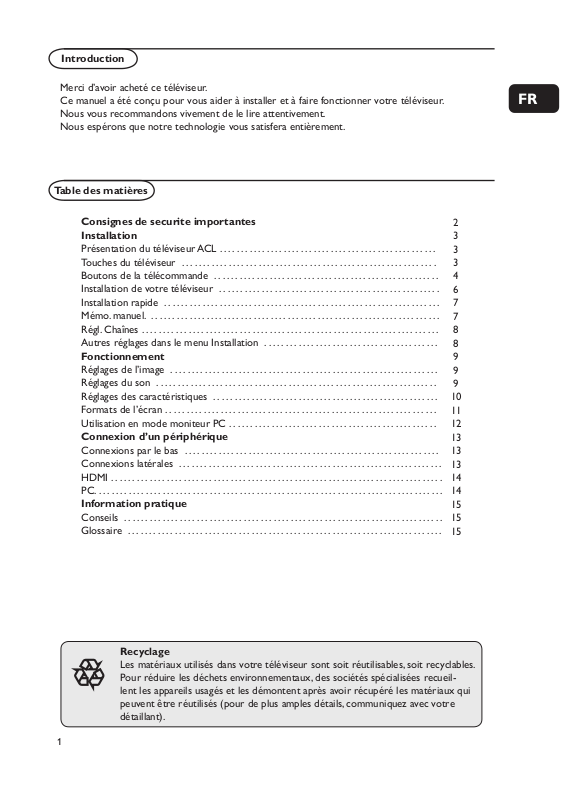

Introduction

FR

GB

Merci d’avoir acheté ce téléviseur.
Ce manuel a été conçu pour vous aider à installer et à faire fonctionner votre téléviseur.
Nous vous recommandons vivement de le lire attentivement.
Nous espérons que notre technologie vous satisfera entièrement.

Table des matières

Consignes de securite importantes
Installation

Présentation du téléviseur ACL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Touches du téléviseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Boutons de la télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation de votre téléviseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation rapide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Mémo. manuel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Régl. Chaînes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Autres réglages dans le menu Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fonctionnement

Réglages de l’image . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Réglages du son . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Réglages des caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Formats de l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Utilisation en mode moniteur PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Connexion d’un périphérique

Connexions par le bas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Connexions latérales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Information pratique

Conseils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Glossaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2
3
3
3
4
6
7
7
8
8
9
9

9
10
11
12
13
13
13
14
14
15
15
15

Recyclage

Les matériaux utilisés dans votre téléviseur sont soit réutilisables, soit recyclables.
Pour réduire les déchets environnementaux, des sociétés spécialisées recueil­lent les appareils usagés et les démontent après avoir récupéré les matériaux qui
peuvent être réutilisés (pour de plus amples détails, communiquez avec votre
détaillant).

1

CONSIGNES DE SECURITE IMPORTANTES

A lire avant d’actionner l’appareil

Important

Pour la ventilation, laissez au moins 10 à 15 cm

•
d’espace libre autour du téléviseur. Ne placez
pas le téléviseur sur un tapis.
L’appareil ne doit pas être exposé aux gouttes

•
d’eau ou aux éclaboussures.
Il ne doit pas être exposé à la pluie ou à

•
l’humidité, et les objets remplis de liquide, tels
que les vases, ne doivent pas être posés sur
l’appareil.
L’appareil doit être connecté à la prise secteur

•
grâce à une connexion à la terre protégée (non
disponible pour l’écran 15 po).
Le coupleur de l’appareil sert de dispositif de

•
déconnexion de cet appareil et doit rester prêt
à fonctionner (non disponible pour l’écran 15
po).

Généralités

Ne pas insérer la prise de courant dans
une prise murale et ne pas accrocher le
téléviseur au mur avant que toutes les con
nexions soient faites.

Placer ou accrocher le téléviseur à l’endroit

•
voulu, mais s’assurer que l’air peut circuler libre
ment par les orifices de ventilation.

•

Ne pas installer le téléviseur dans un espace
restreint tel qu’une bibliothèque ou un meuble
de ce genre.

•

Pour éviter toute situation dangereuse, aucune
flamme nue, telle que des bougies allumées, ne
doit être placée à proximité.

•

Eviter la chaleur, les rayons directs du soleil et
l’exposition à la pluie ou à l’eau.

•

L’appareil ne doit pas être exposé aux gouttes
d’eau ou aux éclaboussures.

Entretien de l’écran

Ne pas toucher, pousser, frotter ou frapper l’écran

•
avec un objet dur, car cela pourrait le rayer,
l’abîmer ou l’endommager de façon permanente.
Ne pas le frotter avec un chiffon à poussière traité

•
chimiquement.
Ne pas toucher la surface à mains nues ou avec un

•
chiffon graisseux (certains cosmétiques peuvent
endommager l’écran).
Débrancher le téléviseur avant de nettoyer l’écran.

•
Quand la surface devient poussiéreuse, l’essuyer

•
doucement avec du coton absorbant ou une autre
matière douce telle que la peau de chamois.
Ne pas utiliser d’acétone, de toluène ou d’alcool,

•
car ils peuvent entraîner des dommages chimiques.
Ne pas utiliser de nettoyant liquide ou aérosol.

•
Essuyer la salive ou les gouttes d’eau dès que pos­sible. Leur contact à long terme avec l’écran peut
provoquer des déformations et une décoloration.

-

Champs électriques, magnétiques et
électromagnétiques

-

•

Philips Royal Electronics fabrique et vend de nom
breux produits destinés aux consommateurs qui,
comme tout appareil électronique, ont en général
la capacité d’émettre et de recevoir des signaux
électromagnétiques.
L’un des principes directeurs de Philips relatifs à

•

la conduite des affaires est de prendre toutes les
mesures nécessaires en matière de santé et de
sécurité pour nos produits, pour être conformes à
toutes les exigences juridiques en vigueur et rester
dans le cadre des normes des champs électromag­nétiques en vigueur au moment de la fabrication
des produits.
Philips s’engage à élaborer, produire et commer-

•

cialiser des produits qui n’ont aucun effet adverse
pour la santé.
Philips confirme que si ses produits sont manipulés

•

comme il se doit pour leur utilisation prévue, ils
ne présentent aucun danger en vertu des preuves
scientifiques disponibles à ce jour.
Philips joue un rôle actif dans l’élaboration des

•

normes internationales en matière de champs
électromagnétiques et de sécurité, ce qui lui
permet d’anticiper les développements futurs dans
la normalisation en vue d’une intégration précoce
dans ses produit

s.

-

2

3

Présentation du téléviseur ACL

Touches du téléviseur :

• POWER : pour allumer ou éteindre le téléviseur.

• VOLUME -/+ : pour ajuster le niveau sonore.

• MENU : pour accéder aux menus ou les quitter.

Les touches PROGRAM -/+ peuvent être utilisées
pour sélectionner un réglage, et les touches
VOLUME -/+, pour faire ce réglage.

• PROGRAM -/+ (- P +) : pour sélectionner les

programmes.

Arrière du téléviseur :

• 75

• SORTIE

• ENTREE PC : VGA et audio

• HDMI

• Entrée CA

• Entrée CC (pour 15PFL4122 seulement)

Côté du téléviseur :

• Ecouteur

• AV 1 : Entrée vidéo, s-vidéo, entrée audio G/D

• CVI/AV 2 : vidéo composante (YPbPr), vidéo com-

posite, (entrée vidéo), entrée audio G/D

MENU

PROGRAMPOWER

VOLUME

EXT

HDMI

HDMI

MENU

PROGRAMPOWER

VOLUME

15PFL4122

19PFL4322 / 2 0PFL 4122

PC IN

D-SUB AUDIO IN

PC IN

D-SUB AUDIO IN

EXT

Boutons de la télécommande

A/CH

AV

i

+

1)

2)

3)

4)

5)

6)

7)

8)

9)

10)

A/CH

AV

i

+

(11

(12

(13

(14

(16

(15

(17

(18

(19

1)

MARCHE
Appuyer pour mettre le téléviseur en mode
veille ou quitter ce mode.

Remarque : Le téléviseur n’est jamais complète­ment hors tension à moins d’être débranché.

2)
Ces quatre boutons de couleur permettent
d’accéder à l’article ou à la page indiqué par la
couleur correspondante dans le télétexte.

3)

Bouton Mise en veille

Appuyer pour que le téléviseur ACL s’éteigne
automatiquement au bout d’un certain temps.

4)

Bouton Son intelligent

Appuyer plusieurs fois pour sélectionner l’une
des cinq configurations suivantes : Personnel,
Parole, Musique, Film, Multimédia.

5)

Curseur

Ces 4 touches servent à se déplacer dans les
menus.

6)

MENU

Pour appeler ou quitter les menus du télévi
seur.

7)

A/CH

Pour accéder au programme visualisé

( / )

-

précédemment.

8)

VOL +/-

Pour ajuster le niveau sonore.

9)

Sourdine

Pour mettre le son en sourdine ou le restau­rer.

10)

Bouton Information

Appuyer pour voir l’information sur la chaîne
actuellement affichée à l’écran.

4

A/CH

AV

i

+

(11

(12

(13

(14

(16

(15

(17

(18

(19

Boutons de la télécommande

Format de l’écran t (p.11)

11)

Bouton I-II/mode son

12)
Appuyer plusieurs fois pour sélectionner Mono,
Stéréo, Duo I, Duo II, Mono Nicam, Stéréo
Nicam, Duo I Nicam, Duo II Nicam.

Bouton Télétexte

13)

Activer/désactiver le télétexte
Maintenir le télétexte

Gèle la page du télétexte.

Mélange télétexte
L’arrière-plan du télétexte devient transparent,
le contenu fusionne avec les images.

Afficher/masquer le télétexte

Appuyer pour basculer entre le mode affichage
et le mode masque.

Index principal

Appuyer pour revenir à l’index principal.

Agrandir le télétexte

Appuyer pour afficher le texte deux fois plus
grand.

14)

Bouton Image à contraste élevé

Appuyer plusieurs fois pour sélectionner parmi
Personnel, Intense, Naturel, Doux ou Multimé­dia pour la configuration de l’image.

15)

Bouton OK

Appuyer sur le bouton OK pour accéder à la
liste des programmes ou confirmer la sélection.

16)

Bouton Incredible surround

Ajoute plus de profondeur et d’ampleur au son du
téléviseur. Sélectionner Marche ou Arrêt.

P +/-

17)
Appuyer pour afficher la chaîne précédent ou la
chaîne suivante.
Appuyer pour faire défiler la page du télétexte.

18)

Touches numériques

Appuyer sur les touches numériques pour un
accès direct aux chaînes de télévision. Pour un
numéro de chaîne à deux chiffres, saisir le 2ème
chiffre après avoir saisi le 1er chiffre.

19)

Bouton AV

Appuyer pour sélectionner la source d’entrée
vidéo : TV, CVI, AV 1, AV 2, PC, EXT et HDMI.

5

6

Installation de votre téléviseur

Positionnement de votre téléviseur

Placer le téléviseur sur une surface ferme et
stable. Pour éviter les dangers, ne pas exposer le
téléviseur à l’eau ou à une source de chaleur (p. ex.
lampe, bougie, radiateur). Ne pas bloquer la grille
d’aération à l’arrière.

Connexion des antennes

• Insérer la prise de l’antenne dans la prise
située à l’arrière du téléviseur.

• Connecter le fi l d’alimentation au téléviseur et
relier la prise secteur à la prise murale (220-240
V/50 Hz). Pour connecter les autres appareils,
voir p. 13.

Mise sous tension

Pour mettre le téléviseur sous tension, appuyer
sur le bouton POWER. Un voyant bleu s’allume
et l’écran s’éclaire. Passer au chapitre Installation
rapide. Si le téléviseur reste en mode veille
(voyant rouge), appuyer sur la touche P -/+ de la
télécommande. Le voyant clignotera à l’utilisation
de la télécommande.

MENU

PROGRAMPOWER

VOLUME

15PFL4122

19PFL4322
20PFL4122

7

Installation rapide

Lorsque le téléviseur est allumé pour la première
fois, un menu s’affi che à l’écran. Ce menu invite à
sélectionner le pays et la langue des menus.

Si le menu ne s’affiche pas, appuyer sur la touche
MENU pour afficher le menu.

Mémo. manuel

Utiliser les touches kde la télécommande
pour sélectionner le pays et valider au moyen
de la touche .
Sélectionner ensuite la langue au moyen des
touches , puis valider avec la touche .

Pays

. . .

Langage

Français

(1) (2)

La recherche commence automatiquement.
L’ensemble des programmes télévisés et des sta­tions de radio sera stocké. Cette opération prend
quelques minutes. L’affi chage indique la progression
de la recherche et le nombre de programmes trou­vés. A la fi n de la recherche, le menu disparaît.

Pour quitter ou interrompre la recherche, appuyer sur
MENU. Si aucun programme n’est trouvé, consulter les
solutions possibles p. 15.

Si l’émetteur ou le réseau câblé envoie le signal de
tri automatique, les programmes seront numéro­tés correctement. Dans ce cas, l’installation est
terminée.

Sinon, utiliser le menu Régl. Chaînes pour nu­méroter le programme correctement (p. 8).

Ce menu sert à mémoriser un programme à
la fois.

Appuyez sur la touche

MENU.
Au moyen du curseur, sélectionner le menu
Installation, puis Mémo. manuel.

.

Info

Installation

Menu Princip.

Mémo.auto.6

Mémo.auto.

Mémo.manuel.

Régl. Chaînes

Réinitialiser

Langage

Pays

Commencer?

Info

Installation

Menu Princip.

Mémo.manuel.6

Mémo.auto.

Régl. Chaînes

Réinitialiser

Langage

Pays

Mémo.manuel.

No.De Prog.

Ajust.Fin

Mémoriser

Système

Mémo.manuel.

5

Mémo. manuel. : appuyer sur . La recherche
débute. Dès que le programme est trouvé, le scan­nage s’arrête, et le nom du programme s’affi che
(lorsqu’il est disponible). Passer à l’étape suivante.
Si l’on connaît la fréquence du programme requis,
on peut la saisir directement au moyen des touches
0 à 9.

Si aucune image n’est trouvée, consulter les solutions
possibles (p. 15).

No.De Prog. : saisir le numéro voulu au moyen des
touches

ou des touches 0 à 9.

Ajust.Fin : si la réception n’est pas satisfaisante,
l’ajuster au moyen des touches.

Mémoriser : appuyer sur

. Le programme est

stocké.

Répéter les étapes

à pour chaque programme

à stocker.

Pour quitter les menus, appuyez sur

MENU.

Système : sélectionner Europe (détection

automatique*) ou Europe de l’Ouest (norme
BG), Europe de l’Est (norme DK), Royaume­Uni (norme I) ou France (norme LL’).

8

Régl. Chaînes

Autres réglages dans le menu Installation

Info

Installation

Menu Princip.

Mémo.auto.6

Mémo.auto.

Mémo.manuel.

Régl. Chaînes

Réinitialiser

Langage

Pays

Commencer?

Info

Installation

Menu Princip.

Mémo.manuel.6

Mémo.auto.

Régl. Chaînes

Réinitialiser

Langage

Pays

Mémo.manuel.

No.De Prog.

Ajust.Fin

Mémoriser

Système

Mémo.manuel.

5

Info

Installation

Menu Princip.

Régl. Chaînes6

Mémo.auto.

Réinitialiser

Langage

Pays

Changer chaîne

Editer nom

Trier chaîne

Editer chaîne

Mémo.manuel.

4

Régl. Chaînes

Cela permet de sauter ou d’activer la chaîne
sélectionnée.

Appuyez sur la touche

MENU.
Avec le curseur, sélectionner le menu Instal-
lation, puis le Régl. Chaînes.

Indiquer son choix grâce aux touches et
valider avec la touche

.

• Editer chaîne : cela permet de sélectionner la
chaîne à modifi er.

• Changer chaîne : cela permet de passer de la
chaîne sélectionner à la chaîne de destination.

• Editer nom : au besoin, on peut donner un nom
aux programmes et aux connecteurs externes.
Utiliser les touches pour parcourir la zone
d’affi chage du nom (6 caractères) et les touches

pour sélectionner les caractères. Une fois
le nom saisi, utiliser la touche pour quitter. Le
nom est stocké.

• Trier chaîne : cela permet d’organiser toutes les
chaînes disponibles par caractère numérique et
alphabétique.

Sélectionner le menu Installation au moyen
des touches du curseur.

• Langage : pour changer la langue d’affi chage
des menus.

• Pays : pour sélectionner son pays (GB pour
la Grande-Bretagne).

TCe réglage est utilisé pour la recherche, le tri
automatique des programmes et l’affichage télé­texte. Si le pays voulu ne figure pas dans la liste,
sélectionner “...”.

Info

Menu Princip. Installation4 6

Pays

Mémo.auto.

Langage

Régl. Chaînes

Réinitialiser

Mémo.manuel.


Son

Options

Installation

• Mémo.auto. : pour lancer la recherche automa-
tique pour tous les programme disponible dans
sa région. Si l’émetteur ou le réseau câblé envoie
le signal de tri automatique, les programmes
seront numérotés comme il se doit. Sinon, vous
devez utiliser le menu Regl. Chaînes pour
renuméroter les programmes.

Certains émetteurs ou réseaux câblés diffusent leurs
propres paramètres de tri (région, langue, etc.). Dans
ce cas, indiquer son choix au moyen des touches
et valider avec la touche

. Pour quitter ou inter­rompre la recherche, appuyer sur MENU. Si aucune
image n’est trouvée, consulter les solutions possibles
(p. 15).

Pour quitter les menus, appuyez sur

MENU.

Appuyez sur la touche MENU.

9

Réglages de l’image

Info

Menu Princip. Image4 8

Son

Options

Installation

Contraste

Lumière

Couleur

Définition

Teinte

Temp.Couleur

Format image

Image intell.


Appuyer sur MENU puis sur la touche . Le
menu Image s’affi che.

Utiliser les touches pour sélectionner ou
adjuster un réglage et valider avec la touche .
Pour quitter les menus, appuyez sur MENU.

Description des paramètres :

• Image intell. : il y a cinq modes d’image à
contraste élevé, y compris Personnel, Intense,

Naturel, Doux ou Multimédia.

• Lumière : cela permet d’ajuster la luminosité de
l’image.

• Contraste : cela permet d’ajuster la différence
entre les tons clairs et foncés.

• Couleur : cela permet d’ajuster l’intensité des
couleurs.

• Défi nition : cela permet d’ajuster la défi nition
de l’image.

• Teinte : cela permet d’ajuster la couleur de
l’image à mélanger ou la teinte.

• Temp. Couleur : cela permet d’ajuster le rendu
des couleurs : Froid (plus bleu),

Normale

(équilibré) ou Chaude (plus rouge).

• Format image : ajuster pour changer le format
de l’écran de sorte qu’il corresponde au type de
programme visualisé. Se reporter à la p. 11 pour
les détails.

Réglages du son

Info

Menu Princip. Image4 8

Son

Options

Installation

Contraste

Lumière

Couleur

Définition

Teinte

Temp.Couleur

Format image

Image intell.


Info

Menu Princip. Son4 4

Options

Installation

Réglages

Incredible surround

AVL

Son intell.


Son

Appuyer sur MENU, sélectionner Son ( ) et
appuyer sur

. Le menu Son s’affi che.

Utiliser les touches pour sélectionner ou
ajuster un réglage et valider avec la touche

.

Pour quitter les menus, appuyez sur MENU.

Description des paramètres :

• Son intell. : il est possible d’appuyer plusieurs fois
sur le bouton Son de qualité de la télécommande
pour sélectionner Personnel, Parole, Musique,

Film ou Multimédia.

Le mode Personnel peut être réglé selon ses

préférences.

• Réglages : cela permet d’ajuster les Aigus, les Graves

et la Balance du son.

• Incredible surround : ajoute plus de profondeur et

d’ampleur au son du téléviseur. Sélectionner Marche
ou Arrêt

.

• AVL: cela sert à limiter la hausse du son, en particu-

lier lors de changement de programmes ou de spots
publicitaires.

10

Réglages des caractéristiques

Info

Menu Princip. Image4 8

Son

Options

Installation

Contraste

Lumière

Couleur

Définition

Teinte

Temp.Couleur

Format image

Image intell.


Info

Menu Princip. Son4 4

Options

Installation

Réglages

Incredible surround

AVL

Son intell.


Son

Info

Menu Princip. Options4 4

Installation

Reduct.Bruit

Verr. Auto

Liste source

Timer


Son

Options

Appuyer sur MENU, sélectionner Options
( ) et appuyer sur . Il est possible d’ajuster :

• Reduct.Bruit
Atténue la neige (image brouillée) dans les condi­tions de mauvaise réception.

• Verr. Auto
Les chaînes peuvent être bloquées pour éviter que
les enfants ne voient des programmes in appropriés.
Le blocage automatique offre diverses commandes
de Blocage :

- Verr. auto : pour verrouiller les chaînes TV de son
choix.

- Changer code : pour changer le code d’accès.

- Tout effacer : pour déverrouiller toutes les
chaînes et programmes verrouillés.

• Liste source

Cela inclut en dessous la source d’entrée vidéo :
TV, CVI, AV 1, AV 2, PC, EXT et HDMI.

• Timer

- Horloge : pour régler l’heure.

- Heure début : pour régler l’heure d’allumage
automatique du téléviseur.

- Heure fi n : pour régler l’heure d’arrêt automatique
du téléviseur.

- Sommeil auto : pour sélectionner une période de
mise en veille automatique. Cette liste comporte
des valeurs comprises entre 0 et 180.

Utiliser les touches pour sélectionner ou
ajuster un réglage et valider avec la touche

.

Pour quitter les menus, appuyez sur MENU.

A/CH

AV

i

+

Format de l’écran

4:3

Dimin. 4:3 HD4:3

Agrand. 4:3

Super 4:3

4:3

Zoom 14:9

Zoom 16:9

Sous titres

Plein ecran

Appuyer sur ce bouton pour afficher une liste
de formats d’affichage disponibles. Les formats
d’affichage disponibles sont déterminés par le type
de signal reçu. Pour choisir le format d’affichage
préféré, appuyer plusieurs fois sur le bouton
FORMAT : pour 15PFL4122/20PFL4122.

Pour 19PFL4322 ,
Super 4:3, 4:3, Zoom 14:9, Zoom 16:9,
Sous titres et Plein écran.

11

Super 4:3, Zoom 14:9, Zoom 16:9 et
Sous titres remplit l’écran de l’image autant que
possible. Il est recommandé d’appuyer sur la
touche haut/bas du curseur pour ajuster la posi

-

tion de l’image sur l’écran.

Le format Super 4:3 retire les barres noires sur
les côtés des programmes 4:3 avec une distor tion
minime. Dans les formats d’image Agrand. 4:3,
Dimin. 16:9, HD 4:3, Zoom 14:9, Zoom 16:9 ou
Super 4:3, il est possible de rendre les sous-titres
visibles grâce à la touche haut/bas du curseur.

Remarque : Les formats d’écran disponibles lors de
l’affichage des sources HD.

Utilisation en mode moniteur PC

Mode PC

Appuyer sur la touche AV de la télécommande
pour afficher la liste de sources.
Utiliser les touches pour sélectionner le
mode PC et valider avec la touche .

Vous devez d’abord connecter l’ordinateur et ajuster
la résolution.

Utilisation des menus PC

Appuyer sur la touche MENU pour accéder les
réglages spécifiques du mode moniteur PC. Utiliser
le curseur pour les ajuster (les réglages sont au
tomatiquement enregistrés) :

Image :

• Temp. couleur : cela change le rendu des cou-
leurs : Froide (plus bleu), Normale (équilibré),
ou Chaude (plus rouge).

• Lumière : pour ajuster la luminosité.

• Contraste : pour ajuster le contraste.

• Ajustement auto : pour ajuster la meilleure
position de l’image et les réglage phase/horloge
automatiquement.

• Ajust. manuel : pour un réglage manuel précis de
l’image dès qu’elle apparaît à l’écran.

- Phase : élimine les lignes horizontales perturba-

trices.

- Horloge : élimine les lignes verticales perturba-

trices.

- Horizontal : ajuster le placement horizontal de

l’image.

- Vertical : ajuster le placement vertical de l’image.

Son :

• Son intell. : on peut appuyer plusieurs fois sur le
bouton Son intelligent de la télécommande pour
sélectionner Personnel, Parole, Musique, Film
et Multimédia. Le mode Personnel peut être
réglé selon ses préférences.

• Réglages : cela permet d’ajuster les Aigus, les
Graves et la Balance du son.

• Incredible surround : ajoute plus de profondeur
et d’ampleur au son du téléviseur. Sélectionner
Marche ou Arrêt

.

• AVL: cela sert à limiter la hausse du son, en
particulier lors de changement de programmes ou

-

de spots publicitaires.

Caractéristiques (non disponible pour l’écran 15
po / 20 po) :

• Format image : pour choisir entre plein écran
ou 4:3 de l’écran PC.

Installation :

• Langage : pour choisir sa langue préférée.

• Réinitialiser : pour restaurer les réglages en
usine du téléviseur.

Voici une liste des différentes résolutions d’affichage disponibles sur le téléviseur.

15” / XGA 19” / WVGA 20” / VGA

640 x 480 V V V

720 x 400 V

800 x 600 V V

1024 x 768 V V

1280 x 720 V

1280 x 768 V

1360 x 768 V

1440 x 900 V

12

13

Connexion d’un périphérique

Appuyer sur la touche AV de la télécommande pour affi cher la liste de sources et
sélectionner le téléviseur ou le périphérique connecté au téléviseur, CVI, AV 1, AV
2, PC, EXT et HDMI.

HDMI

15PFL412 2 19PFL4322 / 2 0PFL4122

PC IN

D-SUB AUDIO IN

EXT

Connexions par le bas

Connexion à EXT
Sélection de la source EXT

Liste source

TV

CVI

AV1

AV2

PC

EXT

HDMI

7

Enregistreur DVD

HDMI

PC IN

D-SUB AUDIO IN

EXT

Lecteur DVD
Satellite
Boîte numérique

Magnétoscope

à cassettes

Lecteur DVD
Satellite
Boîte numérique
Jeu
Caméra

Enregistreur DVD

HDMI

PC IN

D-SUB AUDIO IN

EXT

Lecteur DVD
Satellite
Boîte numérique

Magnétoscope

à cassettes

Lecteur DVD
Satellite
Boîte numérique
Jeu
Caméra

Lecteur DVD
Satellite
Boîte numérique
Jeu
Caméra

1

4

3

1

2

Connexions latérales

Connexion à CVI/composante (YPbPr)
Sélection de la source CVI

Connexion à AV 1, AV 2 : composite (1) + (2), (1) + (4)
Connexion à AV 1 : s-vidéo (3) + (2)
Sélection de la source AV 1 ou AV 2

Connexion à l’écouteur

14

Connexion à HDMI
Sélection de la source HDMI

Connexion à PC
Sélection de la source PC

Enregistreur DVD

HDMI

PC IN

D-SUB AUDIO IN

EXT

Lecteur DVD
Satellite
Boîte numérique

Magnétoscope

à cassettes

Lecteur DVD
Satellite
Boîte numérique
Jeu
Caméra

Lecteur DVD
Satellite
Boîte numérique
Jeu
Caméra

1

4

3

1

2

Récepteur HD

HDMI

PC IN

D-SUB AUDIO IN

EXT

Lecteur DVD
Satellite
Boîte numérique

HDMI

PC analogique

HDMI

PC IN

D-SUB AUDIO IN

EXT

VGA

VGA

Conformité de l’entrée HDMI avec la capacité de
gestion des signaux 480i/p, 576i/p, 720p, 1080i/p.

Conseils

Mauvaise ré­ception

La proximité de montagnes ou de bâtiments élevés peut être responsable des
images fantômes, des échos ou des ombres. Dans ce cas, essayer d’ajuster
manuellement votre image : voir Réglage précis (p. 7) ou modifier l’orientation
de l’antenne extérieure. En cas d’utilisation d’une antenne intérieure, la récep
tion peut être difficile dans certaines conditions. Il est possible d’améliorer la
réception en tournant l’antenne. Si la réception reste mauvaise, vous devrez
utiliser une antenne extérieure.

Pas d’image Avez-vous connecté la prise de l’antenne correctement ? Avez-vous choisi le

bon système ? (p. 7). Des câbles euroconnecteurs ou des prises d’antenne mal
connectés sont souvent la cause de problèmes d’image ou de son (parfois, les
connecteurs peuvent se déconnecter à moitié si le téléviseur est déplacé ou
tourné). Vérifier toutes les connexions.

Pas de son Si, sur certaines chaînes, on reçoit une image mais pas de son, cela signifie

que vous n’avez pas le bon système TV. Modifier le réglage Système (p. 7).
L’amplificateur connecté au téléviseur ne produit pas de son ? Vérifier qu’il n’y
a pas de confusion entre la sortie audio et l’entrée audio.

Le mode PC
ne fonctionne

Vérifier que l’ordinateur est configuré sur une résolution d’affichage compat
ible (voir p. 12).

-

pas ?

Télécommande Le téléviseur ne réagit pas à la télécommande ; l’indicateur qui se trouve sur le

téléviseur ne clignote plus lors de l’utilisation de la télécommande ? Remplacer
la pile.

Veille Si le téléviseur ne reçoit pas de signal pendant 30 min., il passe automatique

­ment en mode veille. Pour économiser de l’énergie, le téléviseur est équipé de
composants qui permettent une faible consommation d’énergie en mode veille
(moins de 1 W).

Nettoyage du
téléviseur

Utiliser seulement un chiffon propre, doux et non pelucheux pour nettoyer
l’écran et le boîtier du téléviseur. Ne pas utiliser de produits à base d’alcool ou
de solvant.

Toujours pas
de résultats ?

Déconnecter la prise secteur du téléviseur pendant 30 secondes puis le recon
necter. Si le téléviseur tombe en panne, ne pas essayer de la réparer soi-même
: contacter le service après-vente du négociant.

-

-

Glossaire

VGA (réseau vidéographique) :

système
d’affichage graphique standard courant pour les
PC.
Signaux RVB :il s’agit des trois signaux vidéo
– rouge, vert, bleu – ce qui forme l’image.
L’utilisation de ces signaux améliore la qualité de
l’image.
Signaux S-VHS : ce sont 2 signaux vidéo Y/C
séparés des normes d’enregistrement S-VHS et
Hi-8. Les signaux de luminance (noir et blanc)
et les signaux de chrominance C (couleur) sont
enregistrés séparément sur la cassette. Cela offre
une meilleure qualité d’image qu’avec la vidéo
standard (VHS et 8 mm) où les signaux Y/C sont
combinés pour ne fournir qu’un signal vidéo.

15

Son NICAM : processus grâce auquel le son
numérique peut être transmis.

Système :

Les images de la télévision ne sont pas
diffusées de la même manière dans tous les pays.
Il existe différentes normes : BG, DK, I, et L L’.
Le réglage Système (p. 7) sert à sélectionner ces
normes différentes. Cela ne doit pas être confondu
avec le codage de couleur PAL ou SECAM. PAL est
utilisé dans la plupart des pays en Europe ; SECAM
est utilisé en France, Russie et la plupart des pays
africains. Les Etats-Unis et le Japon utilisent un
système différent appelé NTSC. L’entrée EXT est
utilisée pour lire les enregistrements codés NTSC.
16:9 : renvoie au rapport entre la longueur et la
hauteur de l’écran. Les télévisions à grand écran ont
un rapport 16/9 ; les téléviseurs à écran traditionnel
on un rapport 4/3.
