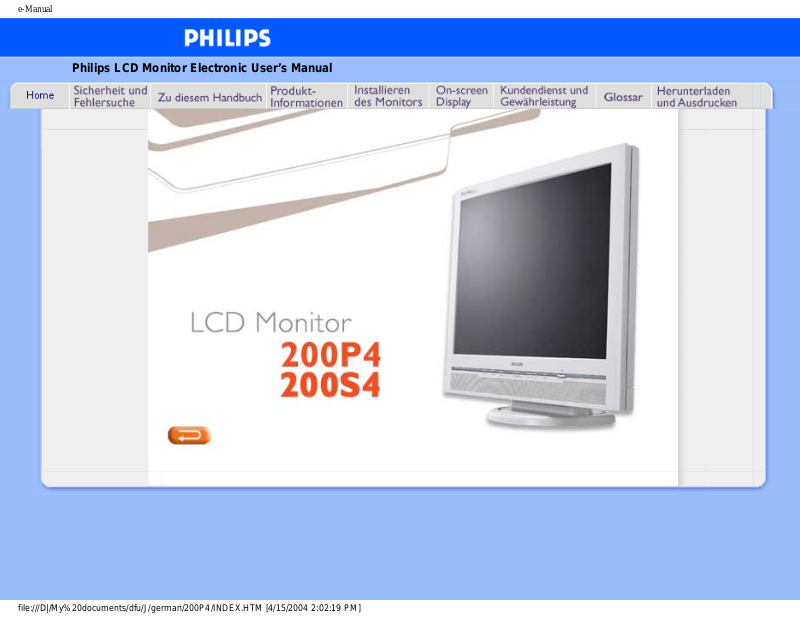

Philips 200S4SS/00, 200P4VS/74, 200P4VS/00, 200P4VG/00, 200P4VB/74B User Manual [de]

...

Philips LCD Monitor Electronic User’s Manual

e-Manual

file:///D|/My%20documents/dfu/J/german/200P4/INDEX.HTM [4/15/2004 2:02:19 PM]

Sicherheit und Fehlersuche

•Sicherheitsmaßnahmen und Wartung

• Installierungsorte

• Häufig gestellte Fragen

• Fehlerbehebung

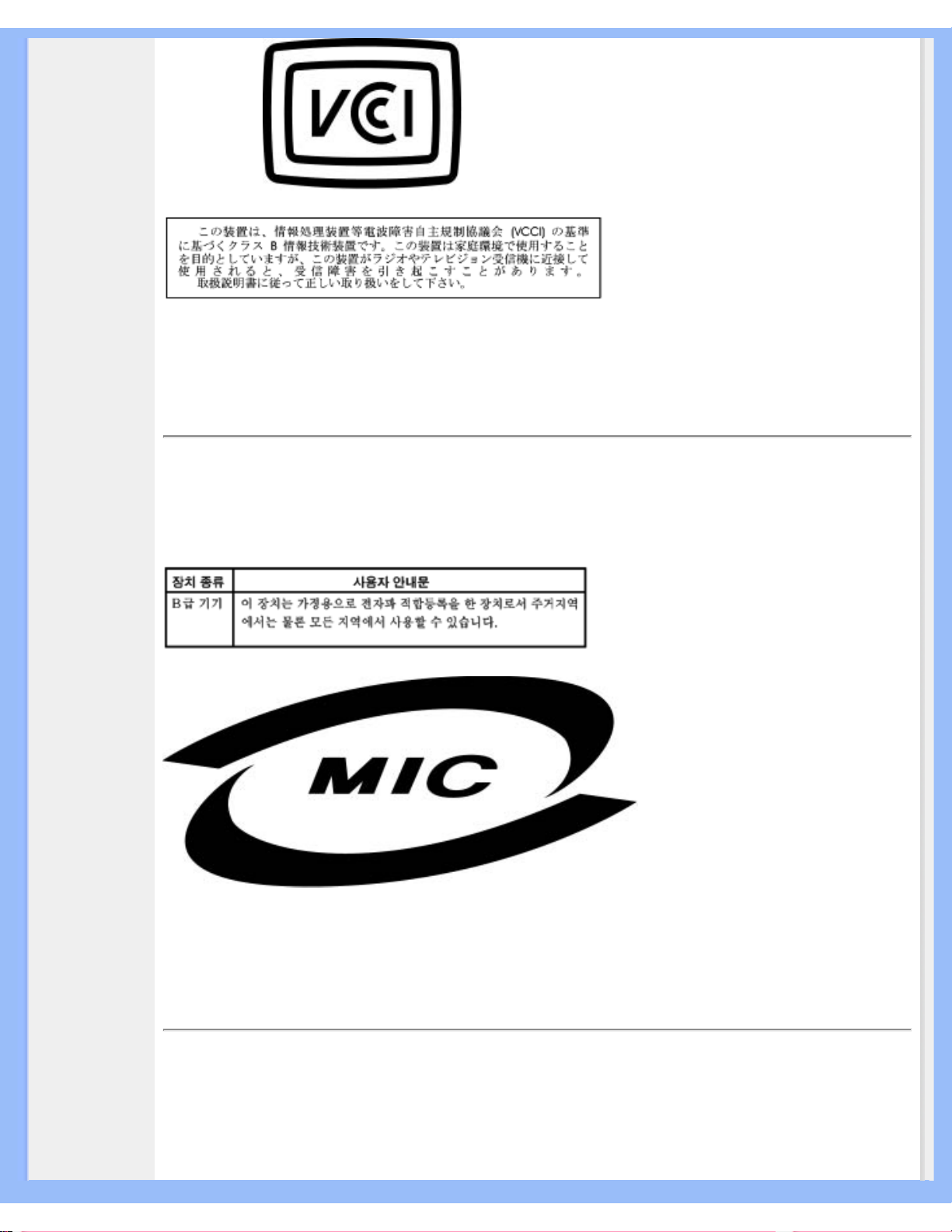

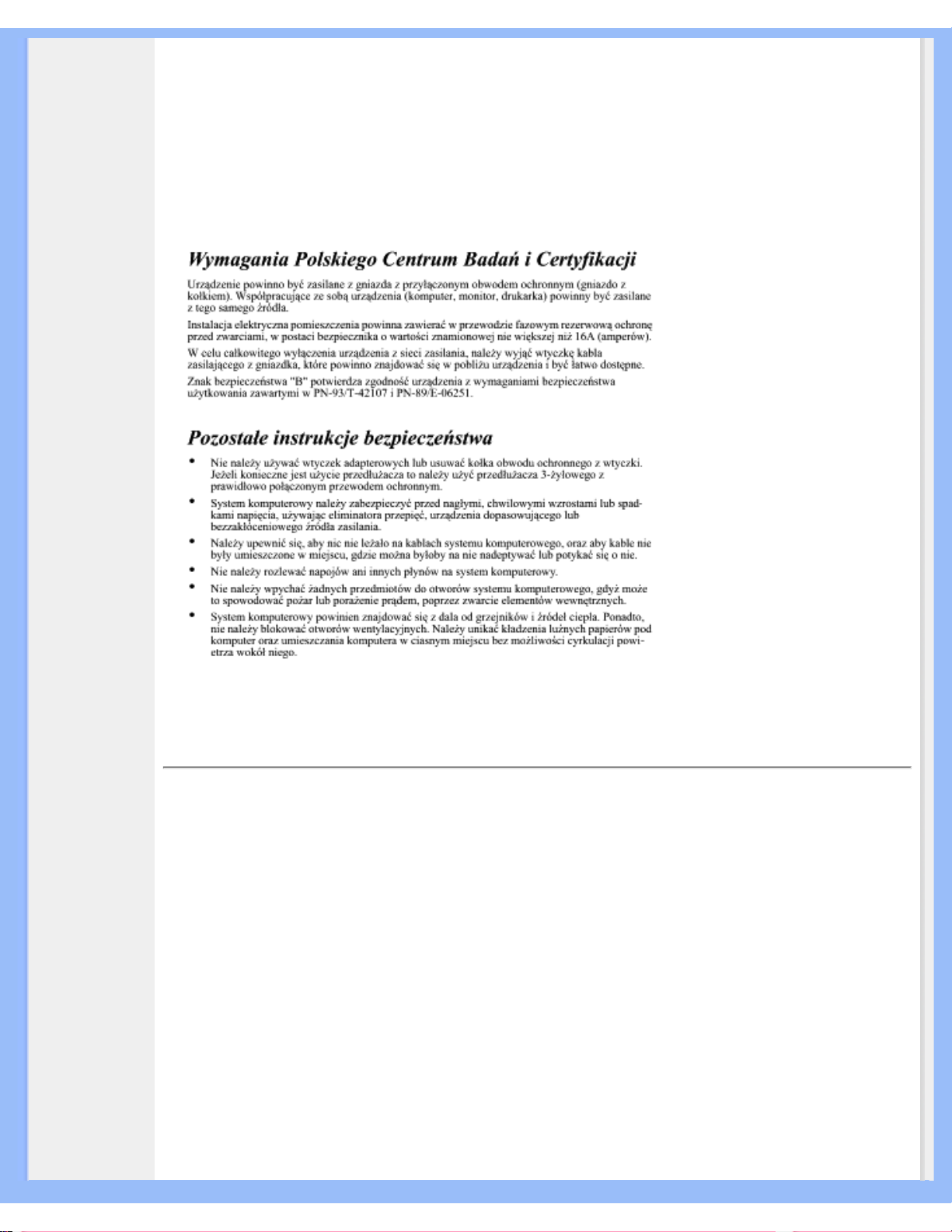

• Behördliche Vorschriften

• Weitere Informationen

Sicherheit und Fehlersuche

Sicherheitsmaßnahmen und Wartung

Warnung: Werden Steuerungen, Änderungen oder Verfahrensweisen angewandt, die sich von den Beschreibungen in dieser Dokumentation unterscheiden, könnte dies zu elektrischen Schlägen, elektrischen oder mechanischen Risiken führen.

Vor dem Anschließen und Benutzen des Computermonitors die folgenden Anweisungen lesen und befolgen:

● Den Monitor vom Stromnetz trennen, wenn er längere Zeit nicht benutzt wird.

● Das Netzkabel des Monitors abziehen, ehe dieser mit einem feuchten Tuch gereinigt wird.

Abstauben mit einem trockenen Tuch ist bei ausgeschaltetem Strom möglich. Keinen Alkohol, keine Lösungsmittel oder auf Flüssigkeiten mit Ammoniak als Grundstoff verwenden.

● Einen Wartungstechniker konsultieren, wenn der Monitor auch dann nicht normal funktioniert, wenn

die Anleitungen in diesem Handbuch befolgt wurden.

● Die Abdeckung darf nur von qualifiziertem Wartungspersonal geöffnet werden.

● Den Monitor nicht direktem Sonnenlicht aussetzen oder ihn in der Nähe eines Ofens oder anderer

Wärmequellen aufstellen.

● Gegenstände entfernen, die in die Lüftungsschlitze fallen oder die ordnungsgemäße Kühlung der

Monitorelektronik behindern könnten.

● Die Lüftungsöffnungen im Gehäuse nicht blockieren.

● Der Monitor muß trocken bleiben. Den Monitor keiner übermäßigen Feuchtigkeit, z.B. Regen,

aussetzen; andernfalls besteht die Gefahr elektrischer Schläge.

● Beim Aufstellen des Monitors sollten der Netzstecker und eine Steckdose leicht zugänglich sein.

● Wenn der Monitor durch Abziehen des Stromkabels ausgeschaltet wird, 6 Sekunden lang warten

und dann das Stromkabel wieder einstecken und so den normalen Betrieb wiederaufnehmen.

● Um elektrische Schläge oder dauerhafte Schäden am Gerät zu vermeiden, dieses keiner

übermäßigen Feuchtigkeit, z.B. Regen, aussetzen.

● WICHTIG: Aktivieren Sie während Ihrer Anwendung immer einen Bildschirmschoner. Wenn über

einen längeren Zeitraum ein kontrastreiches Bild auf dem Bildschirm angezeigt wird, kann es ein sogenanntes „Nachbild" oder „Geisterbild" auf dem Bildschirm hinterlassen. Dies ist ein bekanntes Phänomen, das durch die der LCD-Technologie inhärenten Unzulänglichkeiten verursacht wird. Meistens verschwindet das Nachbild nach dem Ausschalten des Geräts im Laufe der Zeit wieder. Bitte beachten Sie, dass das Nachbildsymptom nicht behoben werden kann und nicht durch die

Gewährleistung abgedeckt ist.

Einen Wartungstechniker konsultieren, wenn der Monitor auch dann nicht normal funktioniert, wenn die Anleitungen in diesem Handbuch befolgt wurden.

ZURÜCK ZUM SEITENANFANG

Aufstellungsorte

● Extreme Temperaturschwankungen vermeiden.

● Den LCD-Monitor nicht an Orten aufbewahren oder benutzen, die Hitze, direktem Sonnenlicht oder

extremer Kälte ausgesetzt sind.

file:///D|/My%20documents/dfu/J/german/200P4/safety/safety.htm (1 of 2) [4/15/2004 2:02:22 PM]

Sicherheit und Fehlersuche

● Beim Umstellen des LCD-Monitors zwischen Orten mit extremen Temperaturschwankungen einen

Aufstellungsort mit niedrigerer Temperatur und Feuchtigkeit wählen.

❍ Temperatur: 5-35° C ❍ Relative Luftfeuchtigkeit: 20-80%

● Den LCD-Monitor keinen starken Schwingungen oder Stößen aussetzen. Den LCD-Monitor nicht im

Kofferraum eines Fahrzeugs transportieren.

● Den Monitor mit Sorgfalt behandeln und ihn während des Betriebs oder Transports nicht anstoßen

oder fallenlassen.

● Den LCD-Monitor nicht an Orten mit hoher Luftfeuchtigkeit oder in staubiger Umgebung

aufbewahren oder benutzen. Wasser oder andere Flüssigkeiten dürfen nicht auf oder in den Monitor verschüttet werden.

ZURÜCK ZUM SEITENANFANG

file:///D|/My%20documents/dfu/J/german/200P4/safety/safety.htm (2 of 2) [4/15/2004 2:02:22 PM]

Zu Diesem Elektronischen Handbuch

• Zu diesem Handbuch

• Hinweise zur Notation

Zu dieser Bedienungsanleitung

Über dieses Handbuch

Dieses elektronische Handbuch ist für alle Benutzer des Philips LCD Monitors gedacht. Es werden darin die Einrichtungen des LCD Monitors, dessen Installation, Betrieb und sonstige relevante Informationen beschrieben. Der Inhalt dieses Handbuchs entspricht dem des gedruckten Handbuchs.

Die verschiedenen Abschnitte lauten wie folgt:

● Safety and Troubleshooting Information (Sicherheits- und Fehlersucheinformationen) bietet Tips und

Lösungen für allgemeine Probleme sowie weitere verwandte Informationen, die für Sie u.U. relevant sind.

● Im Abschnitt "Informationen zu diesem elektronischen Handbuch" wird ihnen ein Überblick über alle

zur Verfügung stehenden Informationen gegeben sowie auch Beschreibungen der Symbolnotationen und sonstige Dokumentationen, die Sie zum Verweis benutzen können.

● Produktinformationen bietet ihnen einen Überblick über die Eigenschaften des Monitors sowie seine

technischen Daten.

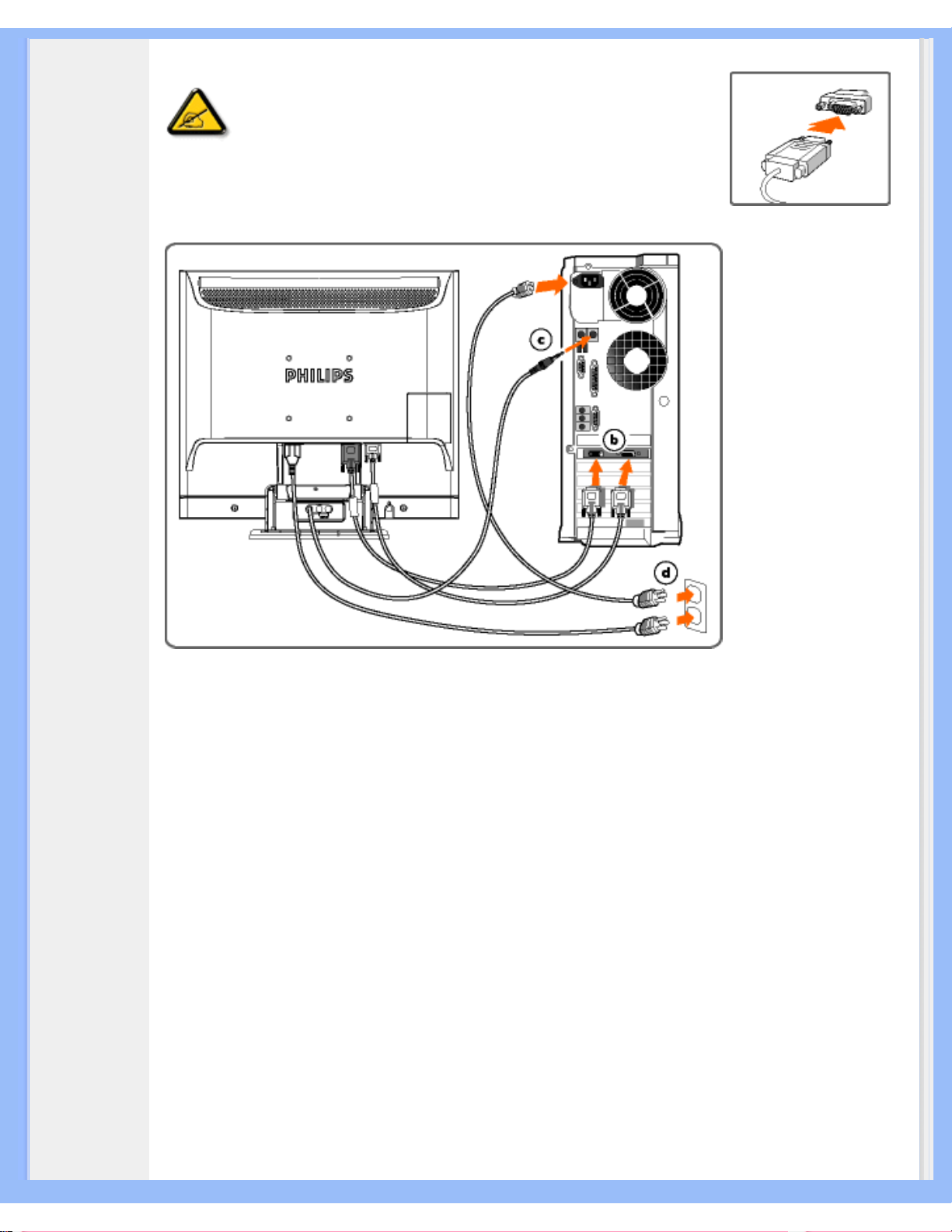

● Installation des Monitorsbeschreibt das Vorgehen bei der erstmaligen Installation und gibt ihnen

einen Überblick über den Einsatz des Bildschirms.

● Bildschirmanzeige bietet ihnen Informationen über die Nachstellung der Einstellungen des

Bildschirms.

● Kundendienst und Garantie enthält eine Auflistung von Philips Verbraucherinformations-Zentren

weltweit sowie Help-Desk-Telefonnummern und Informationen über die auf das Produkt zutreffende Garantie.

● Das Glossar liefert Definitionen aller technischen Begriffe.

● Option zum Herunterladen und Drucken: Mit dieser Option können Sie das gesamte Handbuch für

das bequeme Nachschlagen auf ihre Festplatte herunterladen.

ZURÜCK ZUM SEITENANFANG

Hinweise zur Notation

In den folgenden Unterabschnitten wird die Notation erläutert, die in diesem Dokument verwendet wurde.

Anmerkungen, “Vorsichtshinweise” und Warnungen

In diesem Handbuch können Abschnitte entweder fett oder kursiv gedruckt und mit einem Symbol versehen sein. Diese Textabschnitte enthalten Anmerkungen oder Warnungen, die wie folgt eingesetzt werden:

file:///D|/My%20documents/dfu/J/german/200P4/about/about.htm (1 of 2) [4/15/2004 2:02:24 PM]

Zu Diesem Elektronischen Handbuch

ANMERKUNG: Dieses Symbol weist auf wichtige Informationen und Tips hin, mit denen Sie ihr Computersystem besser einsetzen können.

VORSICHT: Dieses Symbol verweist auf Informationen darüber, wie entweder eventuelle Schäden an der Hardware oder Datenverlust vermieden werden können.

WARNUNG: Dieses Symbol weist auf mögliche Verletzungsgefahren hin, und gibt an, wie diese vermieden werden können.

Es können auch andere Warnungen in anderen Formaten angezeigt werden, die nicht mit einem Symbol versehen sind. In solchen Fällen ist die spezifische Darstellung der Warnung behördlich vorgeschrieben.

ZURÜCK ZUM SEITENANFANG

Alle Rechte vorbehalten. Die teilweise oder vollständige Reproduktion, Kopien, Einsatz, Veränderung, Einstellung, Vermietung, öffentliche Aufführung, Übertragung und/oder Sendung ist ohne schriftliche Genehmigung von Philips Electronics N.V. untersagt.

file:///D|/My%20documents/dfu/J/german/200P4/about/about.htm (2 of 2) [4/15/2004 2:02:24 PM]

Produktinformationen

• Produktmerkmale

•Technische Daten

•Auflösungs- u. Voreinstellungsmodi

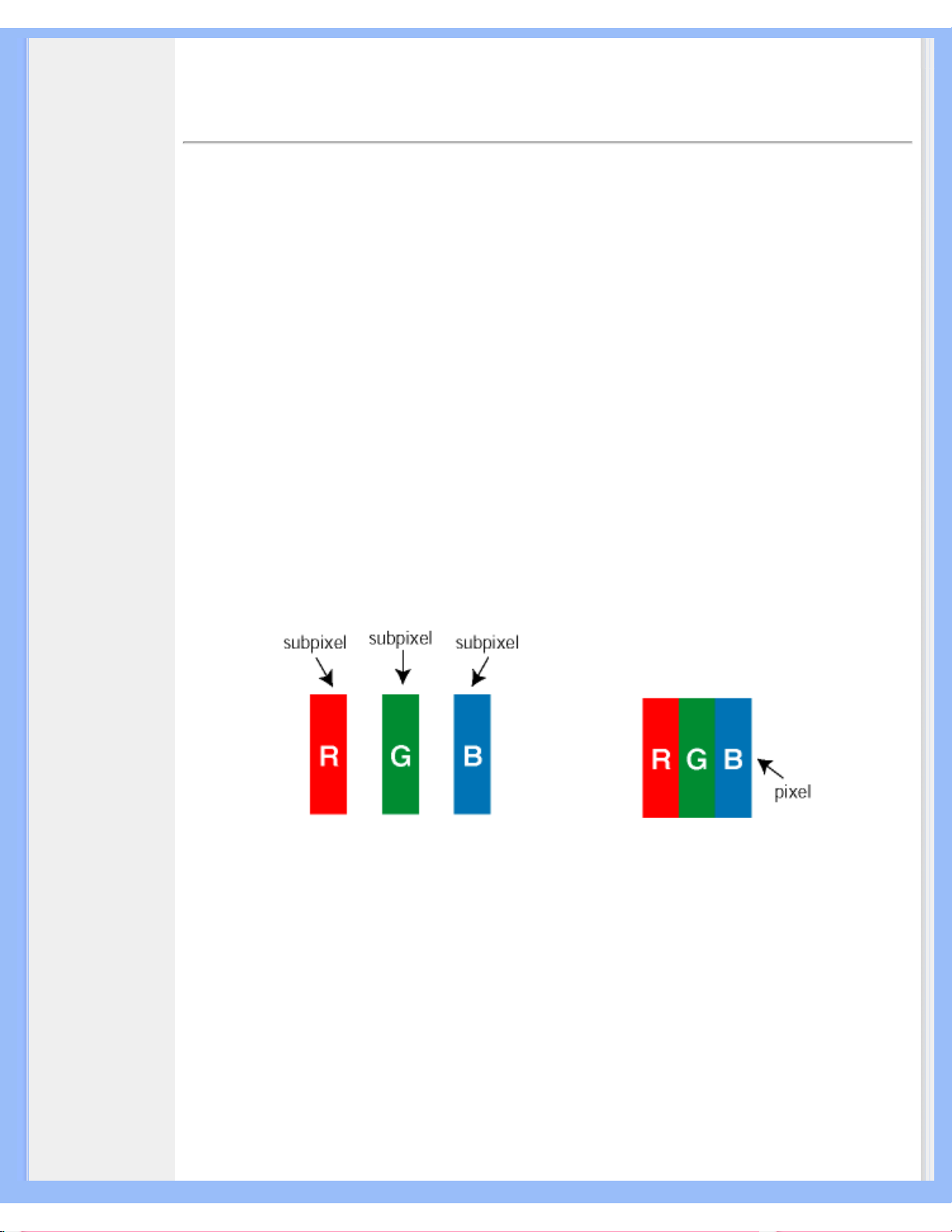

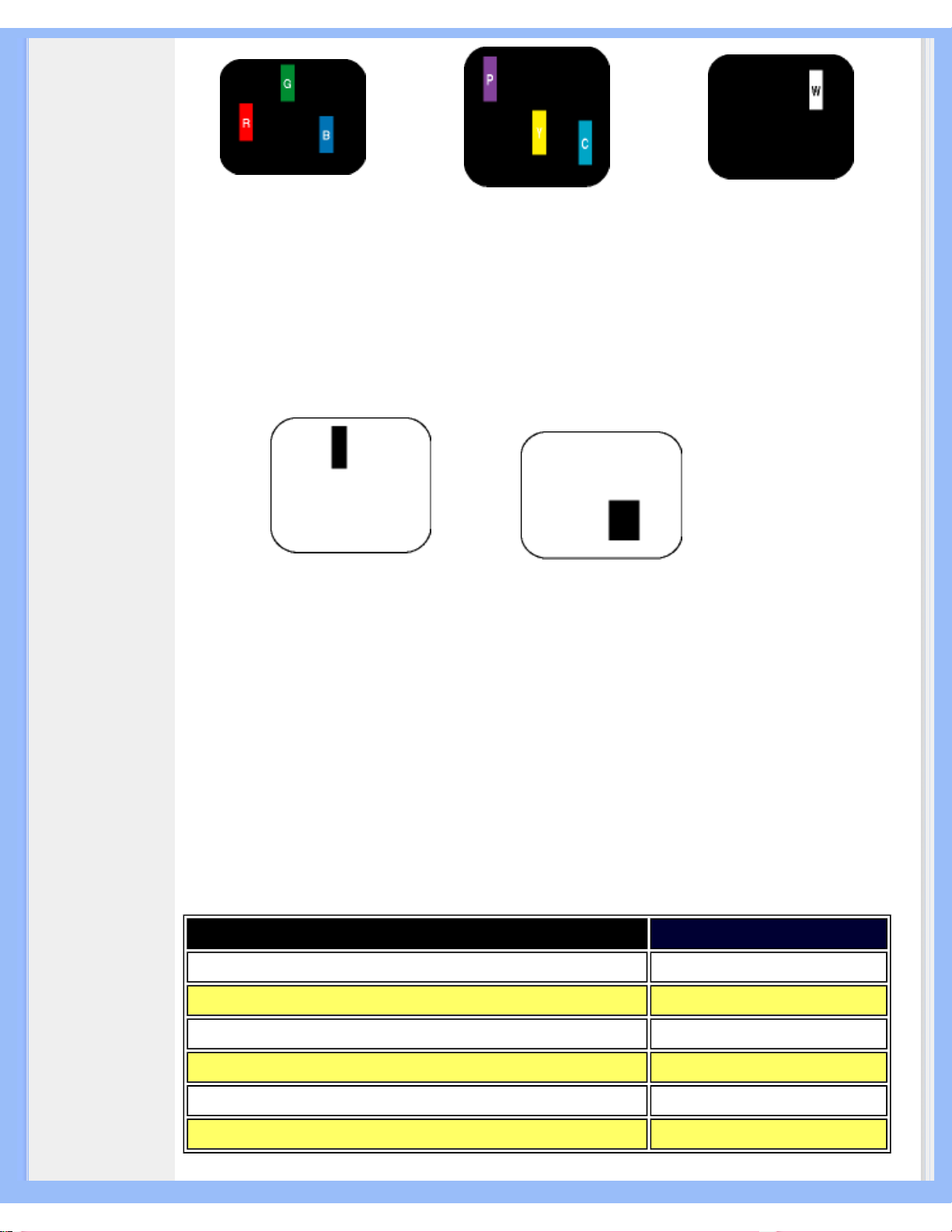

•Philips-Richtlinien zu Pixeldefekten

•Automatische Energieeinsparung

•Physische Spezifikationen

•Stiftezuteilung

•Ansichten

•Physikalische Funktion

Produktinformationen

Produktmerkmale

BRILLIANCE 200P4 200S4

● 20-Zoll-LCD-Farbmonitor mit ausgezeichneter Wiedergabe

● Mehrfach-Videoeingang für den Anschluss von DVI-Digital- und VGA-Analogsignalen

● Eingebautes Wechselstromnetzteil

● Nach vorne gerichtete Lautsprecher für Stereo-Tonwiedergabe mit 2x2W eff. Leistung

● Erweiterte AUTO-Einstellfunktion optimiert die Bildqualität.

● Einstellbarer Neigungswinkel und Schwenkbereich

● Bild-im-Bild-Funktion (BIB) für gleichzeitige Darstellung von PC-Daten und Videobildern auf dem

Bildschirm

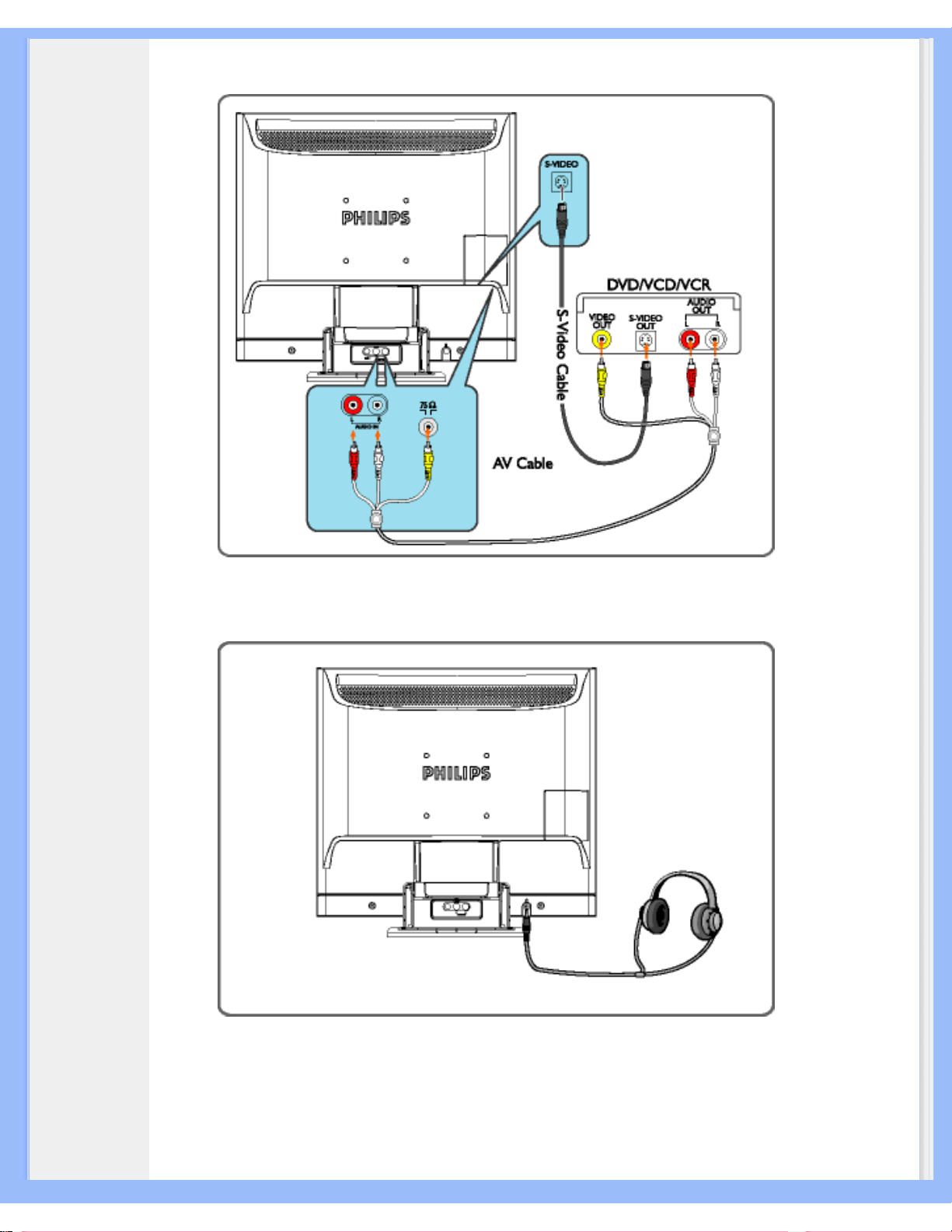

● eingebautes Modul für S-Video- und FBAS-(CVBS)Video-Eingangssignale (Modelle 200P4VS,

200P4VG, 200P4VB )

● Als Zubehör erhältliches Modul für S-Video- und FBAS-(CVBS)Video-Eingangssignale (Modelle

200P4SS, 200P4SG, 200P4SB, 200S4SS)

● Als Zubehör erhältlicher höhenverstellbarer super-ergonomischer Standfuß

● sRGB-Kompatibilität

ZURÜCK ZUM SEITENANFANG

Technische Daten*

LCD-Bildschirm

• Typ TFT LCD

• Bildschirmgröße 20,1 Zoll/51cm Diagonale

• Pixelbreite 0.280 x 0.280mm

• LCD-Bildschirmtyp

1600 x 1200 pixel Vertikaler RGB-Streifen Blendfreie Polarisator-Härte

• Effektiver Betrachtungsbereich 408 x 306mm

• Anzeigefarben 8 Bit-Schnittstelle (16 Millionen Farben)

Bildaustastung

file:///D|/My%20documents/dfu/J/german/200P4/product/product.htm (1 of 8) [4/15/2004 2:02:28 PM]

Produktinformationen

Vertikale Bildwiederholfrequenz 56Hz-85Hz Horizontalfrequenz 30kHz-94kHz (Analog-Eingangssignal)

VIDEO

• Videopunktrate 165 MHz

• Eingangsimpedanz

- Video 75

- Synchr. 2K2

• Input signal levels 0.7 Vpp

• Synchr. Eingangssignal

Getrennte Synchr. Zusammengesetzte Synchr. Synchr. on Green

• Synchr. Polaritäten Positiv und negativ

• S-Video

Y Eingangssignal 1,0Vpp, C-Eingangssignal 0,3Vpp, 75 Ohm Eingangsimpedanz

• CVBS (FBAS) Composite, 1,0Vpp, 75 Ohm Eingangsimpedanz

• Videoschnittstelle

D-Sub (analog) DVI-D (digitale)

AUDIO-EINGANG

• Eingangssignalpegel 0,7 Vpp

• Kopfhörer 20mWx2, 32

• Eingangssignalanschluss 3,5mm Mini-Klinkenbuchse

• Lautsprecher

4 W Stereo Audio (2 W/Kanal eff x2, 200 Hz ~ 12 kHz, 4 Ohm, Klirrfaktor = 10 %)

OPTISCHE MERKMALE

• Kontrastquotient

200P4: 400:1 (typisch) 200S4: 350:1 (typisch)

• Helligkeit

250 cd/m

(typisch)

• Spitzenkontrastwinkel 180 Grad

• Weiße Farbart

x: 0.283 y: 0.297 (at 9300° K) x: 0.313 y: 0.329 (at 6500° K)

file:///D|/My%20documents/dfu/J/german/200P4/product/product.htm (2 of 8) [4/15/2004 2:02:28 PM]

Produktinformationen

• Betrachtungswinkel (C/R >10)

200P4: Oberer Winkel >88° (typisch) Unterer Winkel >88° (typisch)

Linker Winkel >88° (typisch) Rechter Winkel >88° (typisch)

200S4: Oberer Winkel >80° (typisch) Unterer Winkel >80° (typisch)

Linker Winkel >80° (typisch) Rechter Winkel >80° (typisch)

• Ansprechzeit

200P4: 16ms (typisch) 200S4: 20ms (typisch)

sRGB

sRGB ist ein Standard, der den einwandfreien Austausch von Farbdaten zwischen unterschiedlichen Geräten (z.B. Digitalkameras, Monitore, Drucker, Scanner, usw.) gewährleistet.

Mit Hilfe eines einheitlichen Standard-Vektorraums der Farbvalenzen sorgt sRGB dafür, dass Bilder, die mit einem sRGB-kompatiblen Gerät erstellt wurden, korrekt auf Ihrem sRGB-fähigen Philips Monitor wiedergegeben werden. Auf diese Weise werden die Farben kalibriert und können Sie sicher sein, dass die richtigen Farben auf Ihrem Bildschirm wiedergegeben werden.

Beim Einsatz von sRGB ist es wichtig, dass sowohl für Helligkeit und Kontrast als auch für die Farbtoneinstellung eine vorgegebene Einstellung gewählt wird.

Deshalb ist es unbedingt notwendig, dass im OSD-Bildschirmmenü des Monitors die sRGB-Einstellung gewählt wird.

Dazu rufen Sie das OSD-Bildschirmmenü auf, indem Sie die Taste OSD auf der Vorderseite des Monitors drücken. Benutzen Sie die Cursortaste Abwärts, um die Option Farbeinstellung (Adjust Color) zu wählen und drücken Sie erneut die Taste OK. Anschließend mit Hilfe der Cursortaste Abwärts die Option sRGB anwählen und Taste OK erneut drücken.

Verlassen Sie das OSD-Bildschirmmenü.

Ändern Sie anschließend bitte nicht die Helligkeits- oder Kontrasteinstellung Ihres Monitors. Wenn Sie eine von beiden Einstellungen ändern, verlässt der Monitor die Betriebsart sRGB und schaltet auf eine Farbetemperatureinstellung von 6500 K um.

Für weitere Informationen über sRGB besuchen Sie bitte folgende Webseite: www.srgb.com

* Änderung dieser Angaben ohne vorherige Mitteilung vorbehalten.

ZURÜCK ZUM SEITENANFANG

Auflösungs- und Voreinstellungsmodi

file:///D|/My%20documents/dfu/J/german/200P4/product/product.htm (3 of 8) [4/15/2004 2:02:28 PM]

Produktinformationen

• Maximum

1600 x 1200 bei 60Hz(Analog-Eingangssignal) 1600 x 1200 bei 60Hz(Digital-Eingangssignal )

• Empfehlung 1600 x 1200 bei 60Hz *über DVI-Digitaleingang

37 Vom anwender definierbare modi

15 werkseitig eingestellte Modi:

H. Freq. (kHz)

Auflösung V. Freq. (Hz)

31.5 640*350 70 (IBM VGA 10h)

31.5 720*400 70

31.5 640*480 60

37.5 640*480 75

35.2 800*600 56

37.9 800*600 60

46.9 800*600 75

48.4 1024*768 60

60.0 1024*768 75

69.0 1152*870 75

63.9 1280*1024 60

80.0 1280*1024 75

75.0 1600*1200 60

33.8 1080i 60

45.0 720p 60

Interlace-Modus gilt nur bei 1080i.

ZURÜCK ZUM SEITENANFANG

Automatische Energieeinsparung

Wenn Sie VESAs DPMS „Compliance" Anzeigekarte oder Software auf dem PC installiert haben, kann der Monitor den Energieverbrauch bei Nichtgebrauch automatisch reduzieren. Der Monitor „erwacht" automatisch, wenn die Tastatur, die Maus, oder sonstige Eingabevorrichtungen berührt werden. In der folgenden Tabelle werden Energieverbrauch und Zeichengabe dieser automatischen Energieeinsparungseinrichtungen dargestellt:

Energiespar-Definitionen

file:///D|/My%20documents/dfu/J/german/200P4/product/product.htm (4 of 8) [4/15/2004 2:02:28 PM]

Produktinformationen

VESA Modus Video H-synchr. V-synchr. Verbrauch LED Farbe

EIN Aktif Ja Ja < 65W Grün

AUS Unterdrückt Nein

Nein

< 1.5W

Dunkelgelb

Dieser Monitor entspricht den ENERGY STAR®-RICHTLINIEN. PHILIPS ist ENERGY STAR®PARTNER und hat bestimmt, daß dieses Produkt den ENERGY STAR

-Richtlinien in bezug auf

Energiewirtschaftlichkeit entspricht.

ZURÜCK ZUM SEITENANFANG

Technische Daten

• Abmessungen (BxHxT) 488 x 459 x 220 mm (einschl. Stand)

• Gewicht 7,5 Kg

• Neigen/Schwenken -5°~25°/+ -175°

• Stromversorgung 100 — 240 VAC, 50/60 Hz

• Energieverbrauch

50 W* (typisch)

• Temperatur

5°C bis 35°C (Betrieb)

-20°C bis 60°C (Lagerung)

• Relative Luftfeuchtigkeit 20% bis 80%

• System MTBF

50.000 Stunden (außer CCFL 40.000 Stunden)

• Gehäusefarbe

200P4VG/200P4SG: Hellgrau 200P4VB/200P4SB: Schwarz 200P4VS/200P4SS/200S4SS: Silber

* Änderung dieser Angaben ohne vorherige Mitteilung vorbehalten.

*Auflösung 1600 x 1200, Standardgröße, Kontrast max. Helligkeit 50 %, 9300°K, Volles Weißmuster, ohne Audio/USB.

ZURÜCK ZUM SEITENANFANG

Signalstiftzuteilung

Der nur digitale Anschluß enthält 24 Signalanschlüsse, die in drei Reihen mit je acht Anschlüssen angeordnet sind. In der nachstehenden Tabelle ist die Pinbelegung aufgeführt.

file:///D|/My%20documents/dfu/J/german/200P4/product/product.htm (5 of 8) [4/15/2004 2:02:28 PM]

Produktinformationen

Pin-Nr. Signalzuordnung Pin-Nr. Signalzuordnung Pin-Nr. Signalzuordnung

TMDS Daten 2-

TMDS Daten 1-

TMDS Daten 0-

TMDS Daten 2+

TMDS Daten 1+

TMDS Daten 0+

TMDS Daten 2/4 Abschirmung

TMDS Daten 1/3 Abschirmung

TMDS Daten 0/5 Abschirmung

Kein Anschluß

Kein Anschluß 20 Kein Anschluß

Kein Anschluß

Kein Anschluß 21 Kein Anschluß

DDC Takt

+5V Stromversorgung

TMDS Takt Abschirmung

DDC Daten

Masse (+5, Analog H/V Sync.)

TMDS Takt+

Kein Anschluß

Hot Plug Detect

TMDS Takt-

Der 15polige Sub-D-Stecker des Signalkabels :

Pin Nr.

Belegung

Pin Nr.

Belegung

Videoeingangssignal rot

+5V

file:///D|/My%20documents/dfu/J/german/200P4/product/product.htm (6 of 8) [4/15/2004 2:02:28 PM]

Produktinformationen

Videoeingangssignal grün/SOG

Logik Masse

Videoeingangssignal blau

Masse

Serielle Datenleitung (SDA)

Nicht belegt

H. Synchr. / H+V

Video rot Masse

V. Synchr. (VCLK für DDC)

Video grün Masse

Daten-Taktsignalleitung (SCL)

Video blau Masse

ZURÜCK ZUM SEITENANFANG

Ansichten

Auf die Links klicken, um eine Reihe verschiedener Ansichten des Monitors und seiner Komponenten zu erhalten.

Beschreibung der Vorderansicht des Produkts

ZURÜCK ZUM SEITENANFANG

Physikalische Funktion

1) Kippen

file:///D|/My%20documents/dfu/J/german/200P4/product/product.htm (7 of 8) [4/15/2004 2:02:28 PM]

Produktinformationen

2) Swenken

ZURÜCK ZUM SEITENANFANG

file:///D|/My%20documents/dfu/J/german/200P4/product/product.htm (8 of 8) [4/15/2004 2:02:29 PM]

Installieren des LCD-Monitors

•

Beschreibung der Vorderansicht des Produkts

•

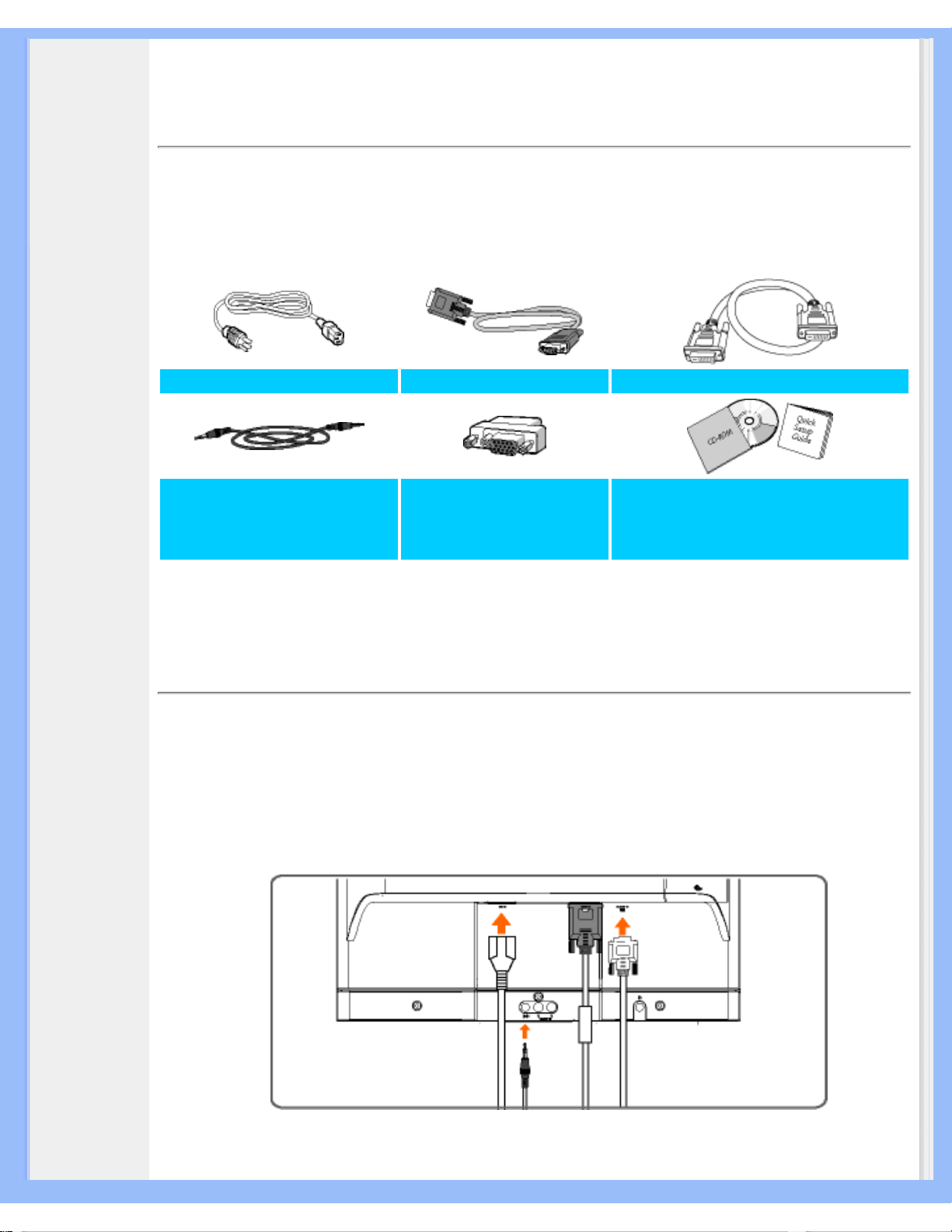

Inbetriebnahme und Anschluss des Monitors

•

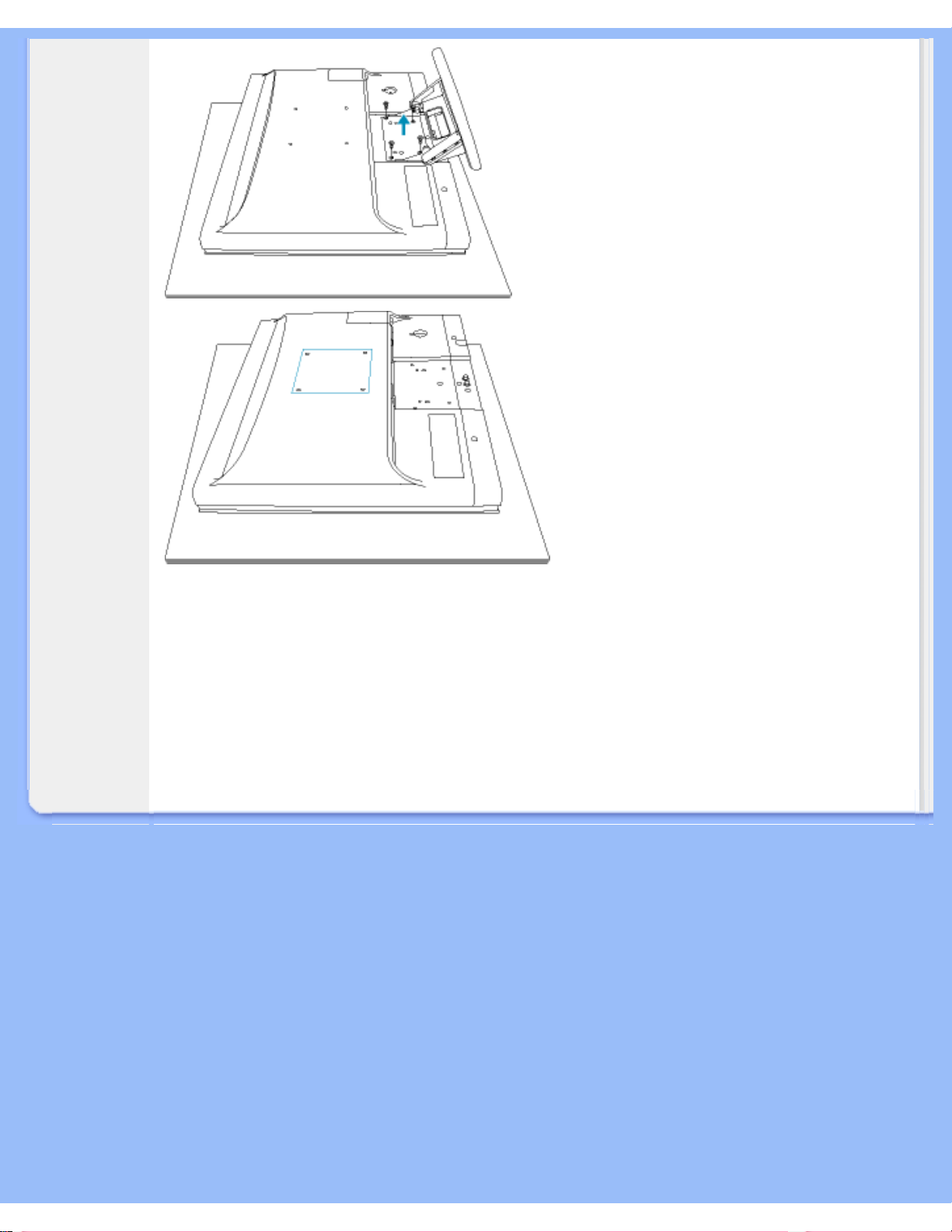

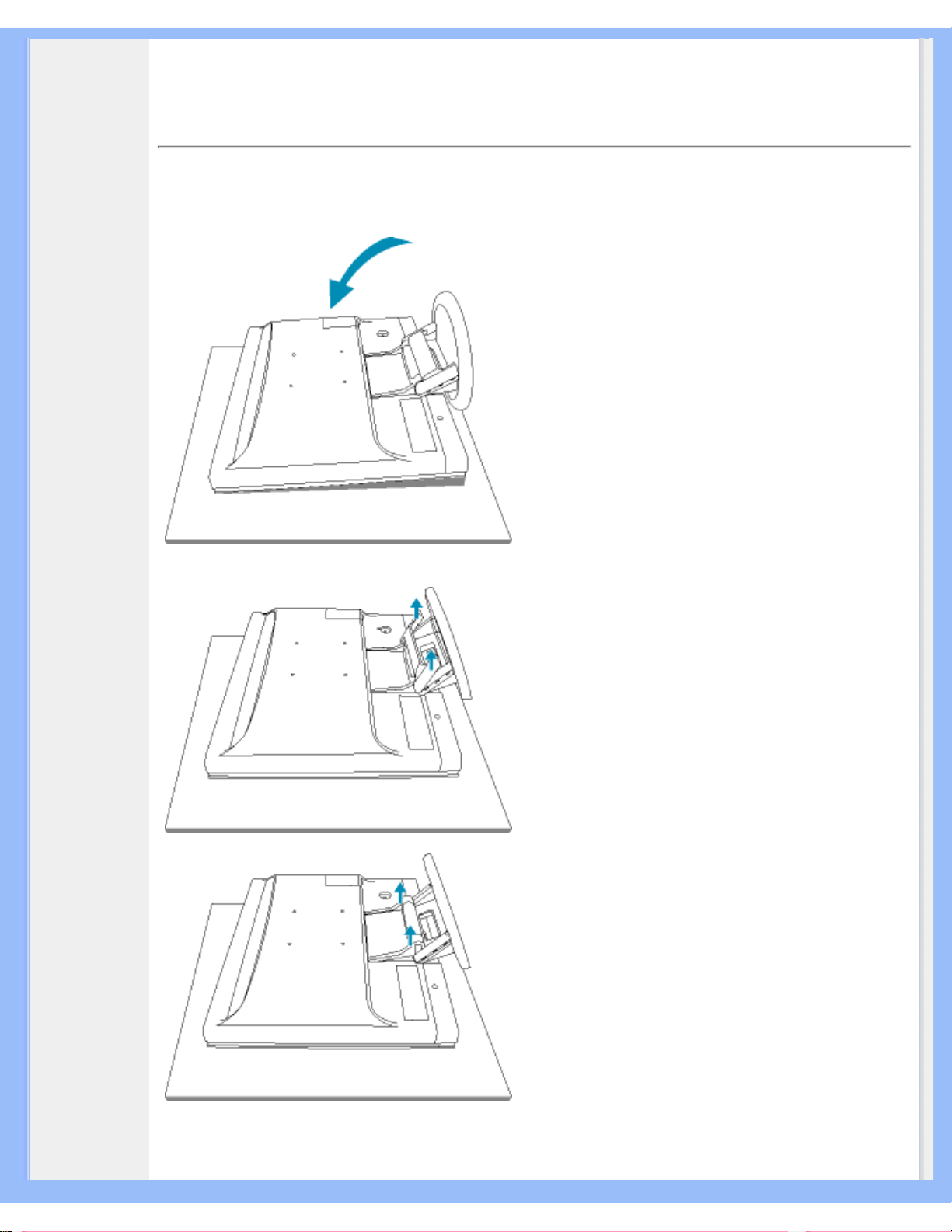

VESA Standard Aufbau

• Inbetriebnahme

•

Optimierung der Leistung

Installieren des LCD-Monitors

Beschreibung der Vorderansicht des Produkts

Zum Ein- und Ausschalten des Monitors

LED-Betriebsanzeige

Zum Aufrufen des OSD-Bildschirmmenüs

Zum Einstellen der OSD-Funktionen

Zum Einstellen der Helligkeit des Bildes

Zum Einstellen der OSD-Funktionen

VOLUME

Zum Einstellen der Lautstärke des Lautsprechers

AUTO

Automatische Einstellung der horizontalen und vertikalen Bildlage, Phasenlage und Takteinstellung

INPUT

Signaleingangswahl

file:///D|/My%20documents/dfu/J/german/200P4/install/install.htm (1 of 3) [4/15/2004 2:02:31 PM]

Installieren des LCD-Monitors

PIP/SIZE

PIP-Fenster aktivieren (200P4V) oder Schirmgröße anpassen (200P4S, 200S4S)

ZURÜCK ZUM SEITENANFANG

Rückseite

CVBS/FBAS-Videoeingang (nur für Video Modell 200P4V- )

S-Video-Eingang (nur für Video Modell 200P4V- )

Kopfhörerbuchse

VGA-Eingang

DVI-D-Eingang

Audio R/L Eingang

PC-Audio-Eingang

Wechselstrom-Eingangsbuchse

file:///D|/My%20documents/dfu/J/german/200P4/install/install.htm (2 of 3) [4/15/2004 2:02:31 PM]

Installieren des LCD-Monitors

ZURÜCK ZUM SEITENANFANG

Optimierung der Leistung

● Für eine Höchstleistung sollte darauf geachtet werden, daß der Monitor wie folgt eingestellt wird:

1600x1200, 60Hz (für 20").

Anmerkung: Sie können die derzeitigen Bildschirmeinstellungen überprüfen, indem

Sie die Taste "OK" einmal drücken. Rufen Sie die Produkt-Information auf. Der derzeitige Bildschirmmodus wird im Feld RESOLUTION (Auflösung) angezeigt.

● Sie können auch das Flachbildschirm- (FPAdjust-) Einstellungsprogramm, für optimale Leistung des

Monitors installieren; das Programm ist auf dieser CD enthalten. Die schrittweise Anleitung führt Sie durch den Installationsvorgang. Für weitere Informationen zu diesem Programm auf den Link klicken.

Weitere Info über FP_setup04.exe

ZURÜCK ZUM SEITENANFANG

file:///D|/My%20documents/dfu/J/german/200P4/install/install.htm (3 of 3) [4/15/2004 2:02:31 PM]

Bildschirmanzeige (OSD)

•Beschreibung der Bildschirmanzeige (OSD)

• Der OSD-Baum

Bildschirmanzeige (OSD)

Beschreibung der Bildschirmanzeige

Wobei handelt es sich bei der Bildschirmanzeige?

Es handelt sich hier um eine Einrichtung aller Philips LCD-Monitoren, mit denen der Benutzer die Bildschirmleistung der Monitoren direkt durch ein Fenster mit Anleitungen, die auf dem Bildschirm erscheinen, einstellen kann. Die Benutzerschnittstelle ist benutzerfreundlich und bei Betrieb des Monitors leicht zu bedienen.

Grundlegende und einfache Anleitungen auf den Steuertasten.

Durch Drücken des

Schalters auf den vorderen Steuerelementen des Monitors werden die

Hauptsteuerungen der Bildschirmanzeige (OSD) angezeigt. Man kann nun verschiedene Einstellungen an den vielfältigen Funktionen des Monitors vornehmen. Verwenden Sie die

oder die Tasten,

um ihre Einstellungen durchzuführen.

ZURÜCK ZUM SEITENANFANG

Der OSD-Baum

Im folgenden finden Sie einen Überblick über die Struktur der Bildschirmanzeige. Sie können dies zum Verweis oder auch später benutzen, wenn Sie sich die verschiedenen Einstellungen ansehen.

file:///D|/My%20documents/dfu/J/german/200P4/osd/osddesc.htm (1 of 5) [4/15/2004 2:02:34 PM]

Bildschirmanzeige (OSD)

file:///D|/My%20documents/dfu/J/german/200P4/osd/osddesc.htm (2 of 5) [4/15/2004 2:02:34 PM]

Bildschirmanzeige (OSD)

file:///D|/My%20documents/dfu/J/german/200P4/osd/osddesc.htm (3 of 5) [4/15/2004 2:02:34 PM]

Bildschirmanzeige (OSD)

file:///D|/My%20documents/dfu/J/german/200P4/osd/osddesc.htm (4 of 5) [4/15/2004 2:02:34 PM]

Bildschirmanzeige (OSD)

HAUPTSTEUERUNGEN SCHLIESSEN

file:///D|/My%20documents/dfu/J/german/200P4/osd/osddesc.htm (5 of 5) [4/15/2004 2:02:34 PM]

Kundenpflege und Garantie

Kundendienst und Garantie

BITTE WÄHLEN SIE IHR LAND AUS, UND LESEN SIE SICH DIE GEWÄHRLEISTUNGSERKLÄRUNG FÜR DIESES LAND LAND / REGION DURCH.

WEST EUROPA: Belgien • Dänemark • Deutschland • England • Finnland • Frankreich •

Griechenland • Irland • Italien • Luxemburg • Niederlande • Norwegen • Österreich • Portugal

• Schweden • Schweiz • Spanien • Zypern

OSTEUROPA: Polen • Rußland • Tschechische Republik • Türkei • Ungarn

LATEIN AMERIKA: Antillen • Argentinien • Brasilien • Chile • Kolumbien • Mexiko •

Paraguay • Peru • Uruguay • Venezuela

NORD AMERIKA: Kanada • USA

PAZIFIK: Australien • Neuseeland

ASIEN: Bangladesch • China • Hongkong • Indien • Indonesien • Japan • Korea • Malaysia •

Pakistan • Philippinen • Singapur • Taiwan • Thailand

AFRIKA: Marokko • Südafrika

NAHOST: Ägypten • Dubai

file:///D|/My%20documents/dfu/J/german/warranty/warranty.htm [4/15/2004 2:02:36 PM]

Glossar

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Farbtemperatur (ColorTemperature)

Eine Beschreibungsweise von Farben einer Strahlenquelle als Temperatur (in Kelvin) einer schwarzen Masse, die mit derselben dominanten Frequenz strahlt wie die Quelle.

Die meisten Monitore von Philips bieten die Möglichkeit, die Farbtemperatur auf den gewünschten Wert einzustellen.

ZURÜCK ZUM SEITENANFANG

D-SUB

Der Monitor ist mit einem D-Sub-Kabel ausgestattet.

Digital Visual Interface (DVI) [Digitale visuelle Schnittstelle]

Die technischen Angaben der Digital Visual Interface (DVI) beschreiben eine digitale Verbindung mit Hochgeschwindigkeit für visuelle Datenarten, die von der Anzeige-Technik unabhängig ist. Die Schnittstelle dient hauptsächlich dazu, eine Verbindung zwischen einem Computer und seinem Anzeigegerät herzustellen. Die DVI entspricht den Anforderungen aller Segmente der PC-Industrie (Workstation, Desktop, Laptop usw.) und bietet diesen verschiedenen Segmenten eine einheitliche Schnittstellenspezifikation für Monitoren.

Die DVI-Schnittstelle ermöglicht:

1. Von der Erstellung bis zum Benutzen ein Verbleiben auf der verlustlosen digitalen Ebene,

2. von der Erstellung bis zum Benutzen ein Verbleiben auf der verlustlosen digitalen Ebene,

file:///D|/My%20documents/dfu/J/german/200P4/glossary/glossary.htm (1 of 4) [4/15/2004 2:02:41 PM]

Glossar

3. Plug-and-Play durch Hot-Plug-Detektion, EDID und DDC2B,

4. digitale und analoge Unterstützung in einem einzigen Anschluß.

ZURÜCK ZUM SEITENANFANG

Energy Star Computers-Programme

Ein Energiesparprogramm, das von der U.S. Environmental Protection Agency (EPA) [USUmweltschutzbehörde] mit dem Ziel gestartet wurde, die Herstellung und Vermarktung von energieeffizienten Büroautomationsgeräten zu fördern. Unternehmen, die sich diesem Programm anschließen, müssen sich zur Herstellung eines oder mehrerer Produkte verpflichten, die fähig sind, nach einem Zeitraum der Inaktivität oder nach einer vom Benutzer festgelegten Zeit in einen Zustand mit geringem Stromverbrauch (<30 W) umzuschalten.

ZURÜCK ZUM SEITENANFANG

Liquid Crystal Display (LCD) [Flüssigkristallanzeige]

Eine alphanumerische Anzeige, die die einzigartigen Eigenschaften von Flüssigkristallen für die Erzeugung von Zeichen nutzt. Die neueste Flachbildschirm-Anzeige umfaßt eine Matrix mit Hunderten oder Tausenden einzelner LCD-Zellen, die am Bildschirm Text und farbige Grafiken erzeugen. Sie verbrauchen wenig Strom, aber sie benötigen externe Beleuchtung, damit der Benutzer die Zeichen lesen kann.

ZURÜCK ZUM SEITENANFANG

Universal Serial Bus (USB)

Ein intelligenter Stecker für PC-Peripheriegeräte. USB bestimmt automatisch die für die Peripheriegeräte

erforderlichen Ressourcen (wie Treibersoftware und Bandbreite). USB macht diese erforderlichen Ressourcen ohne die Intervention des Benutzers verfügbar.

file:///D|/My%20documents/dfu/J/german/200P4/glossary/glossary.htm (2 of 4) [4/15/2004 2:02:41 PM]

Glossar

● USB nimmt die „Abdeckungsangst" - die Angst, die Abdeckung eines Computers abzunehmen, um

zusätzliche Peripheriegeräte zu installieren. Außerdem eliminiert USB bei der Installation von neuen Peripheriegeräten die Durchführung von komplizierten IRQ-Einstellungen.

● USB eliminiert „Anschlußengpässe". Ohne USB sind PCs normalerweise auf einen Drucker, zwei

Com Port-Geräte (gewöhnlich für eine Maus und ein Modem), ein mit dem Enhanced Parallel Port verbundenes Gerät (z.B. Scanner oder Videokamera) und einen Joystick beschränkt. Immer mehr Peripheriegeräte für Multimedien-Computer kommen täglich auf dem Markt. Mit USB können bis zu 127 Geräte gleichzeitig auf einem Computer laufen.

● USB gestattet „Hot Plug-in". Beim Installieren von neuen Peripheriegeräten ist es nicht mehr

notwendig, den Computer auszuschalten, das Gerät einzustecken, den Computer neu zu starten und das Setup-Programm auszuführen. Auch der umgekehrte Vorgang beim Entfernen eines Geräts entfällt.

Kurz gesagt, USB verwandelt das heutige „Plug-and-Pray" [einstecken und beten] in wirkliches „Plug-andPlay [einstecken, und es läuft]!

Verteiler (Hub)

Ein Universal Serial Bus-Gerät, das dem Universal Serial Bus zusätzliche Anschlüsse bietet.

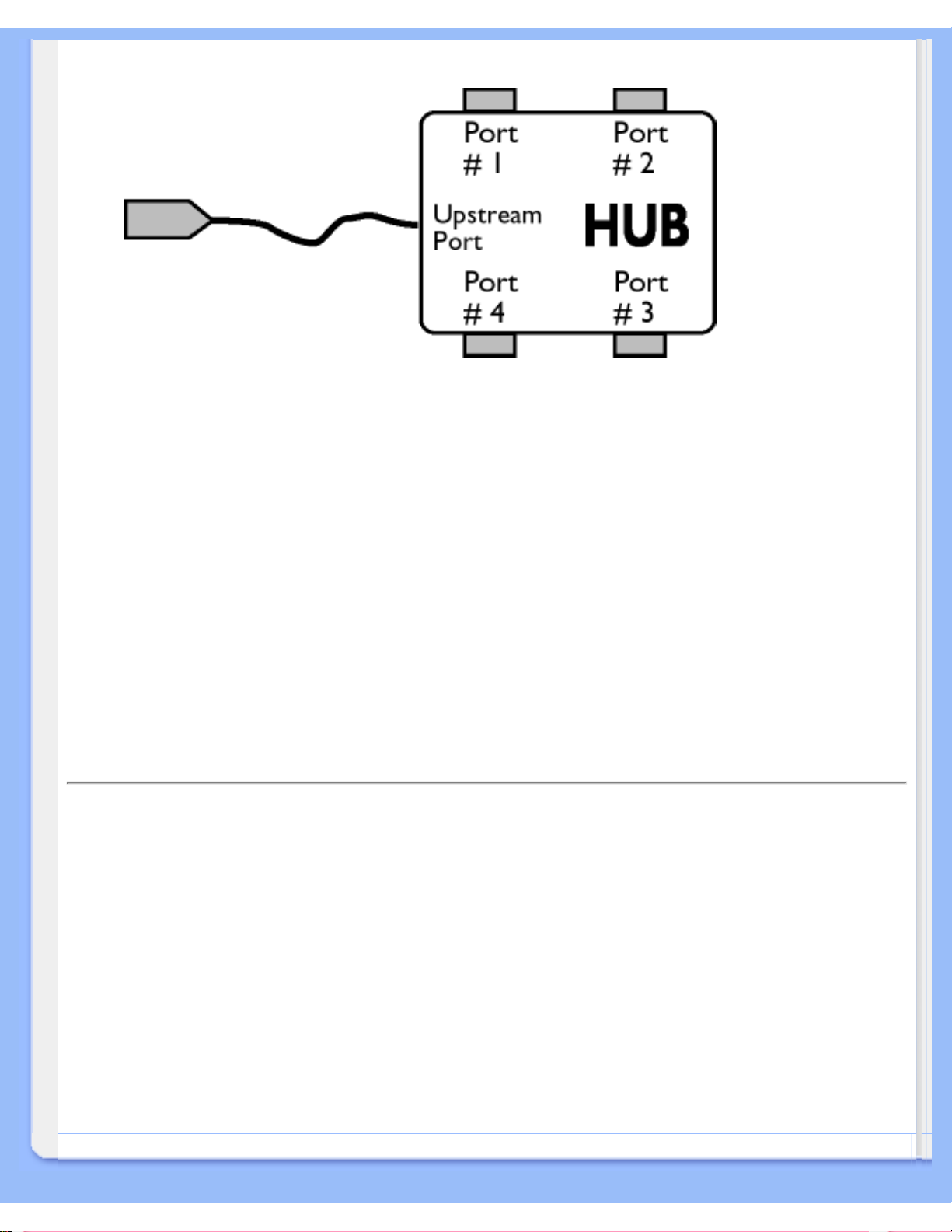

Verteiler sind ein Schlüsselelement in der Plug-and-Play-Architektur des USB. Die Abbildung zeigt einen typischen Verteiler. Die Verteiler dienen dazu, die Konnektivität des USB für den Benutzer zu vereinfachen und Robustheit bei gleichzeitig niedrigen Kosten und geringer Komplexität bereitzustellen.

Jeder Verteiler verwandelt einen einzigen Verbindungspunkt in eine Vielzahl von . Die Architektur unterstützt die Verkettung von mehreren VerteilernVerteiler ähigen die vielseitigen Verbindungsmöglichkeiten von . Jeder Verteiler verwandelt einen einzigen Verbindungspunkt in eine Vielzahl von . Die Architektur unterstützt die Verkettung von mehreren Verteilern.

Der vorgeschaltete Anschluß eines Verteilers verbindet diesen mit dem Host. Alle anderen nachgeschalteten Anschlüsse eines Verteilers ermöglichen die Verbindung mit einem weiteren Verteiler oder einer Funktion. Verteiler können jeden nachgeschalteten Anschluß feststellen, ihn verbinden oder trennen und die Stromversorgung der nachgeschalteten Geräte steuern. Alle nachgeschalteten Anschlüsse können bei voller oder niedriger Geschwindigkeit einzeln aktiviert und konfiguriert werden. Der Verteiler trennt Anschlüsse mit niedriger Geschwindigkeit von Signalen mit voller Geschwindigkeit.

Ein Verteiler besteht aus zwei Teilen: Verteiler-Controller und Verteiler-Repeater. Der Repeater ist ein protokollgesteuerter Schalter zwischen dem vorgeschalteten Anschluß und den nachgeschalteten Anschlüssen. Er verfügt auch über Hardwareunterstützung zum Zurücksetzen und Aussetzen/Wiederaufnehmen von Signalen. Der Controller liefert die Schnittstellenregister und ermöglicht Kommunikation zum/vom Host. Die für den Verteiler spezifischen Status- und Steuerbefehle erlauben dem Host, einen Verteiler zu konfigurieren und seine Anschlüsse zu überwachen und zu steuern.

Gerät

Eine logische oder physische Einheit, die eine Funktion ausführt. Die Beschreibung dieser Einheit ist vom Kontext abhängig. Auf der untersten Ebene kann sich der Begriff Gerät auf ein einziges Hardwarebauteil beziehen, wie in einem Speichergerät. Auf einer höheren Ebene kann es sich um eine Sammlung von Hardwarekomponenten handeln, die eine bestimmte Funktion ausführen, wie ein Universal Serial Bus Schnittstellengerät. Auf einer noch höheren Ebene kann der Begriff Gerät eine Funktion bezeichnen, die von einem an einen Universal Serial Bus angeschlossenen Gerät wie einem Daten-/Fax-/Modemgerät ausgeführt

file:///D|/My%20documents/dfu/J/german/200P4/glossary/glossary.htm (3 of 4) [4/15/2004 2:02:41 PM]

+ 57 hidden pages
