Philips 190V User Manual
e-Manual
Philips LCD Monitor Electronic User’s Manual
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/INDEX.HTM2009-3-16 13:24:58
Veiligheid en Oplossen van Problemen
• Voorzorgsmaatregelen en onderhoud
• FAQ's
• Problemen opsporen en oplossen
• Informatie over voorschriften
•
Overige verwante informatie
Veiligheid en Oplossen van Problemen
Voorzorgsmaatregelen en onderhoud
WAARSCHUWING: Gebruik van bedieningsorganen, instellingen en
procedures die niet in deze documentatie beschreven zijn kunnen
resulteren in blootstelling aan elektrisch en/of mechanisch gevaar.
Lees en volg deze instructies bij het aansluiten en gebruiken van uw computermonitor.:
Gebruik:
● Plaats de monitor niet in direct zonlicht of in de buurt van kachels of andere warmtebronnen.
● Verwijder eventuele voorwerpen die in ventilatieopeningen zouden kunnen vallen of een goede koeling van de
elektronica van de monitor in de weg staan.
● Zorg ervoor dat de ventilatieopeningen op de kast niet worden afgesloten.
● Let er bij de plaatsing van de monitor op dat de stekker en het stopcontact gemakkelijk toegankelijk zijn.
● Als u de monitor uitschakelt door het netspanningssnoer of de gelijkspanningskabel los te nemen, dient u voor
een normale werking 6 seconden te wachten alvorens het netspanningssnoer of de gelijkspanningskabel weer
aan te sluiten.
● Gebruik altijd de door Philips meegeleverde, goedgekeurde voedingskabel. Als uw voedingskabel ontbreekt,
neem dan contact op met uw lokale servicecentrum. (Zie Customer Care Consumer Information Center)
● Stel de LCD-monitor tijdens het gebruik niet bloot aan ernstige trillingen of mechanische schokken.
● Laat de monitor tijdens gebruik of vervoer nergens tegen aan botsen en laat de monitor niet vallen.
Onderhoud:
● Oefen geen al te grote druk uit op het LCD-scherm om mogelijke schade te voorkomen. Pak de monitor bij de
rand vast als u hem wilt verplaatsen; til de monitor niet op met uw hand of vingers op het LCD-scherm.
● Haal de stekker uit het stopcontact als u van plan bent de monitor gedurende langere tijd niet te gebruiken.
● Haal de stekker uit het stopcontact als u de monitor wilt reinigen met een licht vochtige doek. Het scherm mag
worden afgenomen met een droge doek als de monitor is uitgeschakeld. Gebruik voor de reiniging van uw
monitor geen organische oplosmiddelen, zoals alcohol of vloeistoffen op basis van ammoniak.
● Stel de monitor ter voorkoming van elektrische schok of permanente schade aan het apparaat niet bloot aan stof,
regen, water of een uitzonderlijk vochtige omgeving.
● Maak de monitor, als deze toch nat is geworden, zo snel mogelijk met een droge doek droog.
● Als er water of een andere stof van buitenaf in de monitor terechtkomt, schakel het apparaat dan direct uit en
haal de stekker uit het stopcontact. Verwijder vervolgens het water of de andere stof en stuur de monitor naar
een servicecentrum.
● Bewaar of gebruik de LCD-monitor niet op plaatsen die zijn blootgesteld aan hitte, direct zonlicht of extreme
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/safety.htm（第 1／2 页）2009-3-16 13:25:03
Veiligheid en Oplossen van Problemen
koude.
● Om de beste prestaties uit uw monitor te halen en lange tijd plezier te hebben van uw aankoop, dient u de
monitor te gebruiken op een plaats die voldoet aan de volgende voorwaarden op het gebied van temperatuur en
vochtigheid.
❍ Temperatuur: 0 - 40 °C 32 -104°F
❍ Vochtigheid: 20-80% relatieve luchtvochtigheid
Service:
● Het deksel van de behuizing dient alleen te worden geopend door gekwalificeerd servicepersoneel.
● Als u een document voor reparatie of integratie nodig hebt, kunt u contact opnemen met uw lokale
servicecentrum. (Zie het hoofdstuk “Consumer Information Center”)
● Voor informatie over transport, zie "Fysische specificaties".
● Laat uw monitor niet in een auto/kofferbak onder direct zonlicht achter.
Raadpleeg een servicetechnicus als de monitor niet normaal werkt of als u er niet zeker van bent welke
procedure u moet volgen als u de in deze handleiding gegeven bedieningsinstructies hebt opgevolgd.
TERUG NAAR BOVEN
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/safety.htm（第 2／2 页）2009-3-16 13:25:03
FAQs (Frequently Asked Questions)
• Veiligheid en problemen oplossen
• Algemene FAQ's
• Scherminstellingen
• Compatibiliteit met andere
randapparatuur
• Lcd-schermtechnologie
• Ergonomie, ecologie en
veiligheidsnormen
• Problemen opsporen en oplossen
• Informatie over voorschriften
• Overige verwante informatie
FAQ's (Veel gestelde vragen)
Algemene FAQ's
V:
Wat doe ik als ik mijn monitor installeer en het scherm zegt 'Cannot display this video
mode' [Kan deze videomodus niet weergeven]?
A: Geadviseerde videomodus voor Philips : 1440 x 900@60Hz.
1. Neem alle kabels los en sluit uw pc vervolgens aan op de eerder gebruikte monitor waarbij de
weergave correct was.
2. Ga naar het Start-menu van Windows en kies ‘Settings/Control Panel’. Dubbelklik op het
‘Display’ pictogram. Kies onder ‘Display Properties’ het tabblad ‘Settings’. Zet hier de Desktopschuifbalk op 1440 x 900 pixels.
3. Open ‘Advanced Properties’, stel de ‘Refresh Rate’ in op 60 Hz en klik op OK.
4. Start de computer opnieuw op en herhaal de stappen 2 en 3 om te controleren of uw pc is
ingesteld op 1440 x 900@60Hz.
5. Sluit uw computer af, verwijder de oude monitor en sluit uw lcd-monitor van Philips aan.
6. Zet achtereenvolgens de monitor en de pc aan.
V: Wat betekent 'beeldverversingsfrequentie' voor mij bij een lcd-monitor?
A: Voor lcd-monitors is de beeldverversingsfrequentie veel minder belangrijk. Lcd-monitors geven een
stabiel, flikkervrij beeld bij 60 Hz. Er zijn geen zichtbare verschillen tussen 85 Hz en 60 Hz.
V: Waartoe dienen de .inf- en .icm-bestanden op de CD-ROM? Hoe installeer ik de drivers (.
inf en .icm)?
A: Dit zijn de driverbestanden voor uw monitor. Volg de instructies in de handleiding om de drivers te
installeren. Uw computer kan vragen om monitordrivers (.inf- en .icm-bestanden) of een driverdisk als u
uw monitor voor het eerst installeert. Volg de instructies voor het plaatsen van de (bijbehorende CDROM) die zich eveneens in de verpakking bevindt. Monitordrivers (.inf- en .icm-bestanden) worden
automatisch geïnstalleerd.
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/SAF_FAQ.HTM（第 1／6 页）2009-3-16 13:25:08
FAQs (Frequently Asked Questions)
V: Hoe pas ik de resolutie aan?
A: Uw videokaart/grafische driver en monitor bepalen samen de beschikbare resoluties. U kunt de
gewenste resolutie selecteren in het Windows® Configuratiescherm onder "Eigenschappen voor
Beeldscherm".
V: Wat moet ik doen als ik bij het instellen van mijn monitor niet verder kan?
A: U drukt dan gewoon op de MENU-knop en selecteert vervolgens 'Reset'. Alle oorspronkelijke
fabrieksinstellingen worden dan hersteld.
V: Wat is de Auto-functie?
A: De AUTO afsteltoets herstelt de optimale schermpositie, fase- en klokinstellingen met het
indrukken van één enkele toets – zonder door OSD(On Screen Display)-menu's en bedieningstoetsen te
hoeven navigeren.
Opm.: De functie Auto is slechts in bepaalde modellen beschikbaar.
V: Mijn monitoren krijgt geen stroom (De stroom-LED gaat niet aan) ? Wat moet ik doen?
A: Zorg ervoordt het netsnoer is aangesloten tussen de monitor en het stopcontact en druk op een toets
of de muis om de computer tot leven te brengen.
V: Kan de LCD-monitor een ‘interlaced’ signaal in combinatie met een PC aan?
A: Nee. Als er een interlaced signaal wordt gebruikt, geeft het scherm tegelijkertijd zowel even als
oneven horizontale scanninglijnen weer, waardoor het beeld wordt vervormd.
V: Wat betekent beeldverversingsfrequentie voor lcd?
A: In tegenstelling met CRT-beeldschermtechnologie, waar de snelheid waarmee de elektronenbundel
van de bovenkant naar de onderkant van het scherm strijkt het flakkeren bepaalt, gebruikt een active
matrixbeeldscherm een actief element (TFT) om elke afzonderlijke pixel te besturen en de
beeldschermverversingsfrequentie is derhalve niet werkelijk van toepassing op lcd-technologie.
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/SAF_FAQ.HTM（第 2／6 页）2009-3-16 13:25:08
FAQs (Frequently Asked Questions)
V: Is het lcd-scherm bestand tegen krassen?
A: Er is een beschermende laag aangebracht op het oppervlak van het lcd, die duurzaam is tot een
bepaalde mate van hardheid (ongeveer tot de hardheid van een 2H potlood). In het algemeen verdient
het aanbeveling het oppervlak van het scherm niet bloot te stellen aan bovenmatige schokken of
krassen.
V: Hoe moet ik het oppervlak van het lcd schoonmaken?
A: Gebruik voor normaal schoonmaken een zachte, schone doek. Gebruik voor uitgebreid
schoonmaken isopropylalcohol. Gebruik geen andere oplosmiddelen zoals ethylalcohol, ethanol, aceton,
hexaan enz.

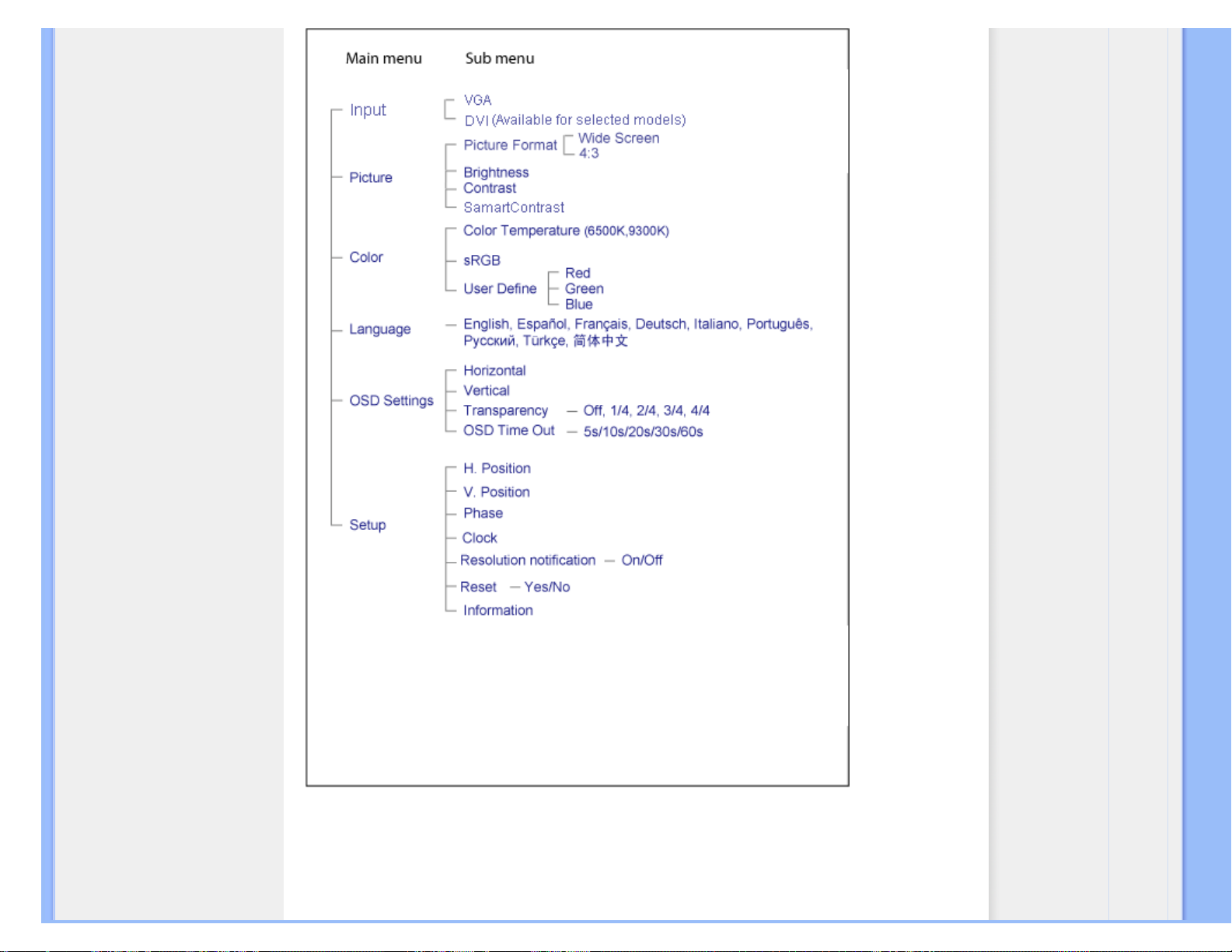

V: Kan ik de kleurinstelling van de monitor veranderen?

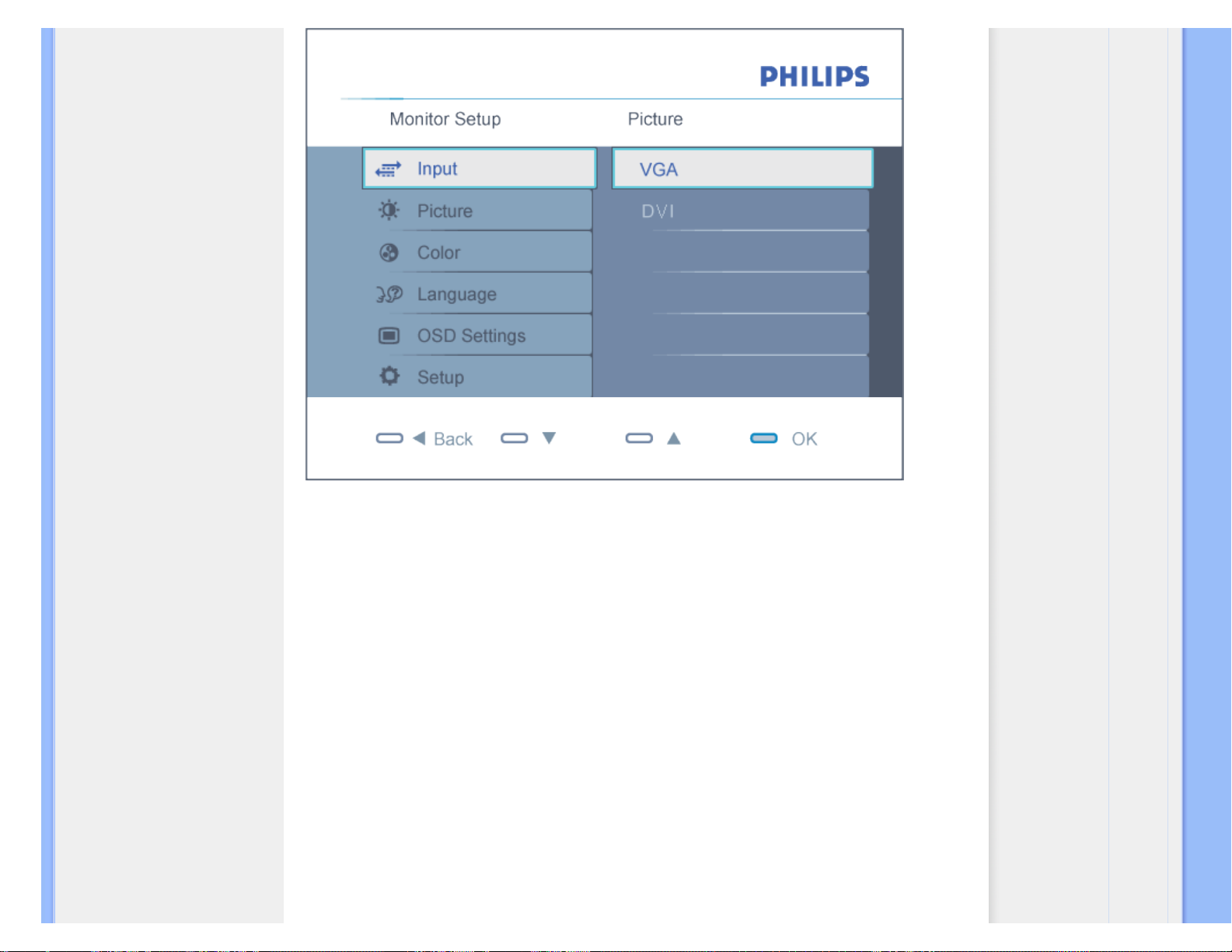

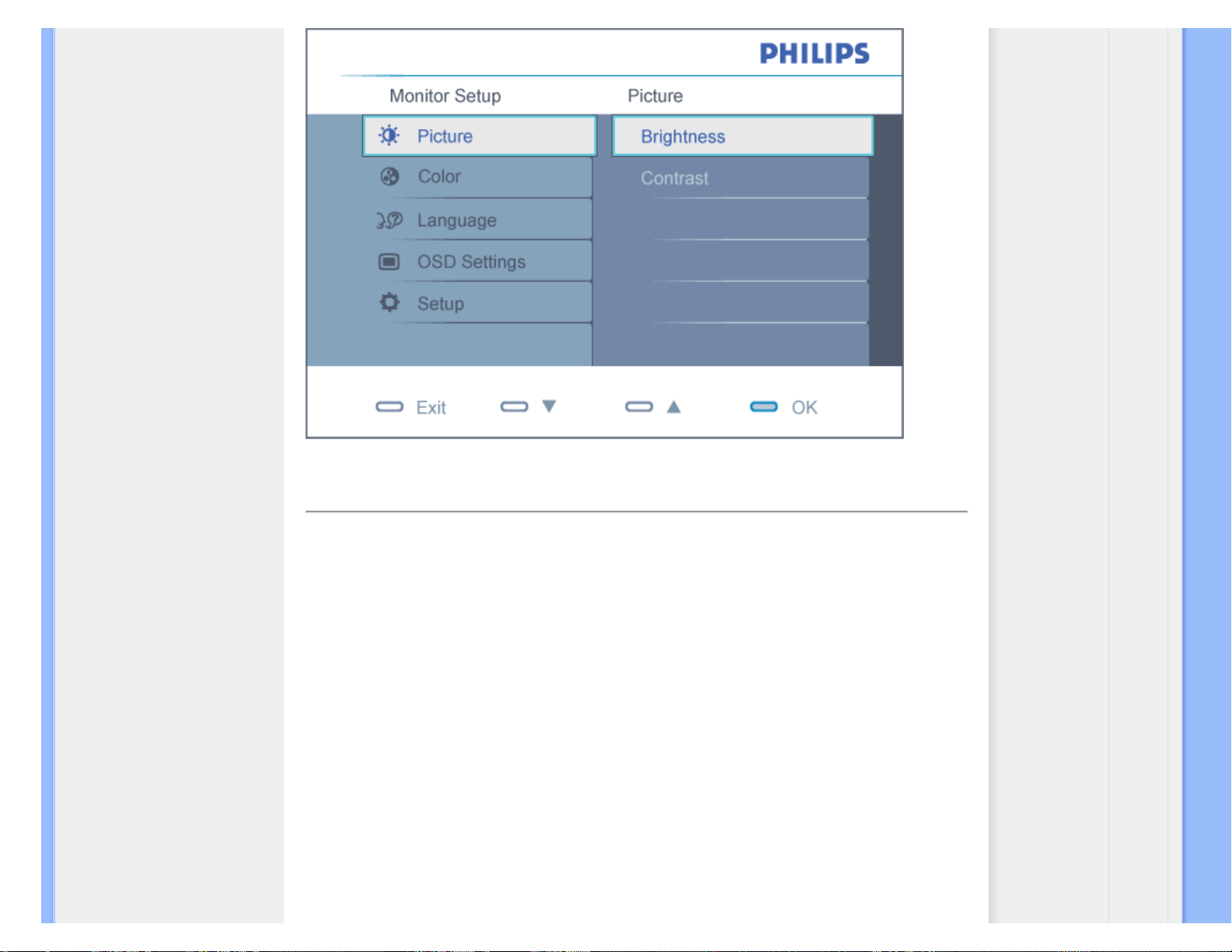

A: Ja, u kunt de kleurinstelling veranderen met het OSD-menu. Dat gaat als volgt:
1. Druk op "MENU" om het OSD-menu (On Screen Display) op te roepen
2. Druk op "Left arrow (Linkerpijl)" om de optie "color (kleur)" te selecteren. Druk daarna weer op
"MENU". Er zijn vijf instellngen mogelijk.
a. 6500K; het scherm heeft dan een roodachtige kleurtoon.
b. 9300K; het scherm heeft dan een blauwachtige kleurtoon.
c
. Eigen instellng; de gebruiker kan zijn/haar eigen voorkeur instellen door rood, groen
en blauw apart in te stellen.
d. sRGB; dit is een standaardinstelling om te verzekeren dat kleuren op verschillende
apparaten hetzelfde uiterlijk hebben. Bijvoorbeelde (e.g. digital camera's, monitoren,
printers, scanners enzovoort.)
*Een meting van de lichtkleur die wordt uitgestraald door een zwart lichaam als het verhit wordt. Deze metng wordt uitgedrukt
als een absolute temperstuur (in Kelvin). Een lage temperatuur zoals 2004K is rood; een hoge temperatuur als 9300K is
nblauw. Een neutrale temperatuur is wit, ongeveer 6504K.

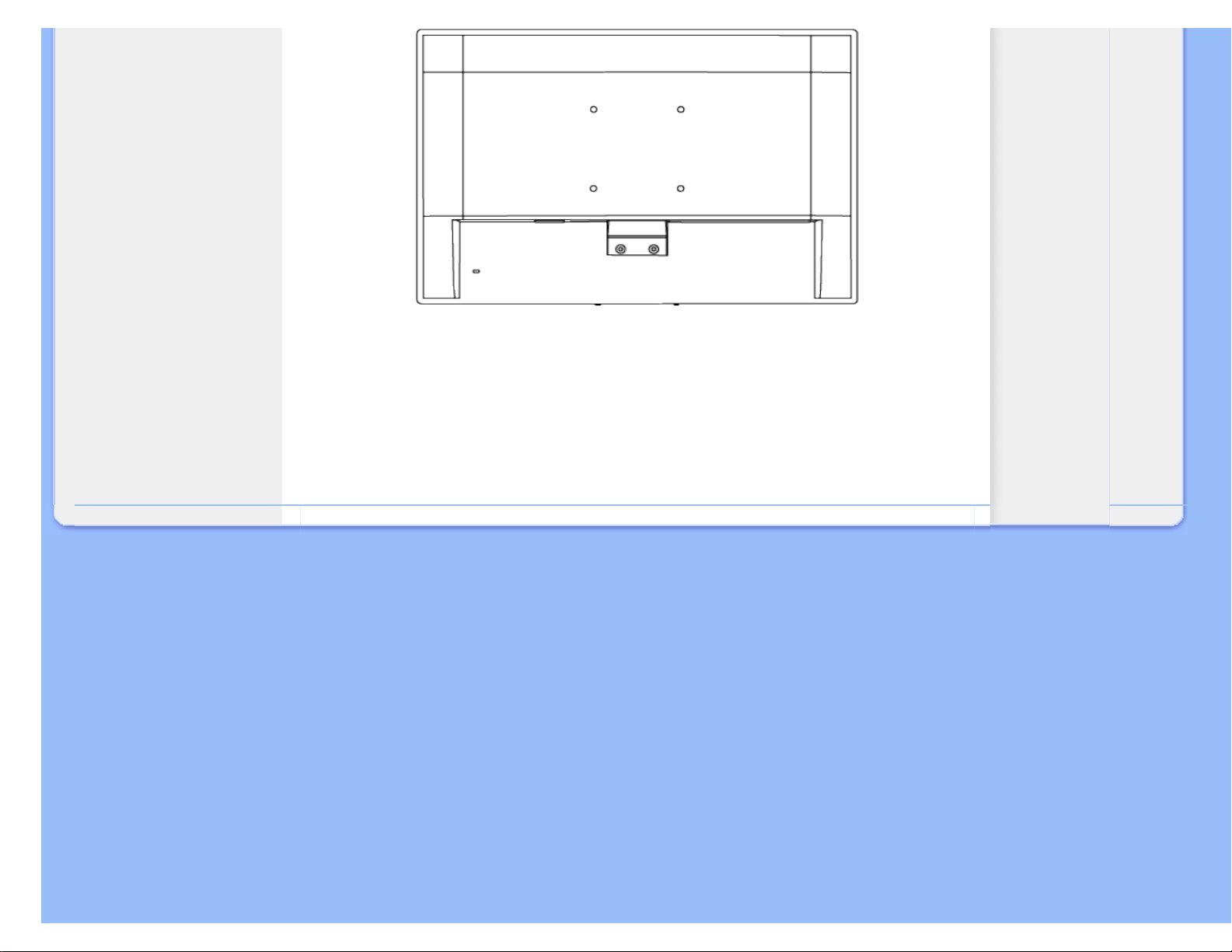

V: Kan de Philips LCD-monitor tegen de muur worden gemonteerd?
A: Ja, de Brilliance lcd-monitoren van Philips hebben deze mogelijkheid als optie. Vier
gestandaardiseerde VESA-montagegaten aan de achterzijde maken het mogelijk de Philips-monitor te
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/SAF_FAQ.HTM（第 3／6 页）2009-3-16 13:25:08
FAQs (Frequently Asked Questions)
monteren op de meeste VESA-standaardarmen of toebehoren. Neem contact op met uw Philipsvertegenwoordiger voor meer informatie.
TERUG NAAR BOVEN
Scherminstellingen
V:
Wat is het verschil tussen lcd's en CRT's wat betreft straling?
A: Omdat lcd's geen elektronenkanon gebruiken, genereren ze niet dezelfde hoeveelheid straling bij
het schermoppervlak.
TERUG NAAR BOVEN
Compatibiliteit met andere randapparatuur
V:
Zijn de LCD-monitors van Philips geschikt voor Plug & Play?
A: Jazeker, de monitors zijn compatibel voor Plug & Play onder Windows® 95, 98, 2000, XP en Vista.
TERUG NAAR BOVEN
Lcd-schermtechnologie
V:
Wat is Liquid Crystal Display (Vloeibare kristallenscherm)?
A: Een vloeibare kristallenscherm (Liquid Crystal Display, lcd) is een optisch instrument dat gewoonlijk
gebruikt wordt om ASCII tekens en beelden op digitale artikelen zoals horloges, rekenmachines,
draagbare spelletjesconsoles enz. weer te geven. Lcd is de technologie die gebruikt wordt voor
beeldschermen van notebooks en andere kleine computers. Net als de technologie voor licht afgevende
diodes en gas-plasma, maakt lcd een veel dunner beeldscherm mogelijk dan de CRT (cathode ray tube)
technologie. Lcd verbruikt veel minder stroom dan LED en gasweergave beeldschermen omdat ze
werken op het principe van het blokkeren in plaats van het afgeven van licht.
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/SAF_FAQ.HTM（第 4／6 页）2009-3-16 13:25:08
FAQs (Frequently Asked Questions)
V: Wat onderscheidt passive matrix lcd's van active matrix lcd's?
A: Een lcd wordt met hetzij een passive matrix of een active matrix beeldschermraster gemaakt. Een
active matrix heeft een transistor bij elke pixelkruising, waardoor minder stroom nodig is om de
helderheid van een pixel te regelen. Om die reden kan de stroom in een active matrix beeldscherm
vaker aan- en uitgeschakeld worden, hetgeen de verversingsfrequentie verbetert (uw muisaanwijzer lijkt
bijvoorbeeld gelijkmatiger over het scherm te gaan). De passive matrix lcd heeft een raster van geleiders
met pixels op elke kruising in het raster.
V: Wat zijn de voordelen van TFT lcd vergeleken met CRT?
A: In een CRT-monitor schiet een kanon elektronen en algemeen licht door gepolariseerde elektronen
op fluorescerend gas te laten botsen. CRT-monitoren werken derhalve in de grond met een analoog
RGB-signaal. Een TFT lcd-monitor is een apparaat dat een invoerbeeld weergeeft door het bedienen
van een vloeibaar kristallenscherm. De TFT heeft een fundamenteel andere structuur dan een CRT: elke
cel heeft een active matrix structuur en onafhankelijke actieve elementen. Een TFT lcd heeft twee
glazen panelen en de ruimte ertussen is gevuld met vloeibare kristallen. Wanneer elke cel aangesloten
is op elektroden en er wordt spanning aangelegd, wordt de moleculaire structuur van de vloeibare
kristallen veranderd en dit regelt de hoeveelheid licht dat wordt doorgelaten voor het weergeven van
beelden. Een TFT lcd heeft een aantal voordelen ten opzichte van een CRT, daar het heel dun kan zijn
en het flikkert niet omdat het geen scanmethode gebruikt.
V: Verticale frequentie van 60 Hz is optimaal voor een lcd-monitor, waarom?
A: In tegenstelling tot een CRT-monitor heeft het TFT lcd-scherm een vaste resolutie. Een XGA-monitor
heeft bijvoorbeeld 1024x3 (R, G, B) x 768 pixels en het kan zijn dat een hogere resolutie niet
beschikbaar is zonder aanvullende softwareverwerking. Het scherm is ontworpen om weergave voor 65
MHz dotklok, een van de normen voor XGA beeldschermen, te optimaliseren. Daar de verticale/
horizontale frequentie voor deze dotklok 60Hz/48kHz is, is de optimale frequentie voor deze monitor 60
Hz.
V: Welke groothoek technologie is beschikbaar? Hoe werkt die?
A: Het TFT lcd-scherm is een element dat de inlaat van een achtergrondverlichting regelt/weergeeft
met gebruik van de dubbelbreking van vloeibare kristallen. Door de eigenschap te gebruiken dat de
projectie van inlaatlicht breekt in de richting van de hoofdas van het vloeibare element, regelt het de
richting van inlaatlicht en geeft dit weer. Daar de breekverhouding van inlaatlicht op vloeibare kristallen
varieert met de inlaathoek van het licht, is de kijkhoek van een TFT veel smaller dan die van een CRT.
Gewoonlijk verwijst kijkhoek naar het punt waar de contrastverhouding 10 is. Er worden op dit moment
een groot aantal manieren ontwikkeld om de kijkhoek te vergroten. De meest gebruikte aanpak is het
gebruik van een brede kijkhoekfilm die de kijkhoek vergroot door de breekverhouding te variëren. Ook
wordt IPS (In Plane Switching) of MVA (Multi Vertical Aligned) gebruikt voor een grotere kijkhoek. De
Philips 181AS gebruikt geavanceerde IPS-technologie.
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/SAF_FAQ.HTM（第 5／6 页）2009-3-16 13:25:08
FAQs (Frequently Asked Questions)
V: Waarom flikkert een lcd-monitor niet?
A: Technisch gesproken flikkeren lcd's wel, maar de oorzaak van het fenomeen verschilt van dat van
een CRT-monitor -- en heeft geen invloed op het kijkgemak. Flikkeren in een lcd-monitor is toe te
schrijven aan gewoonlijk niet waarneembare helderheid die veroorzaakt wordt door het verschil tusen
positieve en negatieve spanning. Aan de andere kant komt flikkeren in een CRT, dat het menselijke oog
irriteert, wanneer de aan/uit-actie van het fluorescerende voorwerp zichtbaar wordt. Daar de
reactiesnelheid van vloeibaar kristal in een lcd-scherm veel langzamer is, is deze vervelende vorm van
flikkeren niet aanwezig in een lcd-scherm.
V: Waardoor produceert een lcd-monitor weinig elektromagnetische interferentie?
A: In tegenstelling tot een CRT heeft een lcd-monitor geen belangrijke onderdelen die
elektromagnetische storing, in het bijzonder magnetische velden, opwekken. Daar lcd-schermen
betrekkelijk weinig stroom gebruiken, is de stroomtoevoer ook uitermate stil.
TERUG NAAR BOVEN
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/SAF_FAQ.HTM（第 6／6 页）2009-3-16 13:25:08
Problemen opsporen en oplossen
• Veiligheid en problemen
oplossen
• FAQ's
• Algemene problemen
• Beeldvormingsproblemen
• Informatie over voorschriften
•
Overige verwante informatie
Problemen opsporen en oplossen
Op deze pagina staan problemen vermeld die door de gebruiker kunnen worden opgelost. Blijft het probleem nadat u
deze oplossingen hebt geprobeerd, neem dan contact op met de klantenservice van Philips.
Algemene problemen
Heeft u dit probleem Controleer dan dit
Geen beeld
(Stroom-LED brandt niet)
● Overtuig u ervan de het netsnoer op het
stopcontact en de achterkant van de monitor is
aangesloten.
● De hoofdschakelaar aan de voorkant van de
monitor moet eerst in de OFF- (uit) stand zijn en
vervolgens weer worden ingedrukt naar de ON(aan) stand.
Geen beeld
(Stroom-LED is oranje of geel)
● Zorg dat de computer aan is.
● Overtuig u ervan dat de signaalkabel op de juiste
manier op uw computer is aangesloten.
● Controleer of de pennen van de monitorkabel
gebogen zijn.
● Het kan zijn dat de energiebesparing geactiveerd
is
Er staat op het scherm
● Overtuig u ervan dat de monitorkabel op de juiste
manier op uw computer is aangesloten.
● Controleer of de pennen van de monitorkabel
gebogen zijn.
● Zorg dat de computer aan is.
De AUTO-knop werkt niet goed
● De Auto-functie is bestemd voor gebruik op een
standaard Macintosh of IBM-compatibele PC met
Microsoft Windows.
● Het kan zijn dat de knop niet goed werkt als een
niet-standaard PC of videokaart wordt gebruikt
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/saf_troub.htm（第 1／3 页）2009-3-16 13:25:12
Problemen opsporen en oplossen
Beeldvormingsproblemen
De positie van het beeld is incorrect
● Druk op de Auto-knop.
● Pas de beeldpositie aan met de instellingen
Phase/Clock (Fase/Klok) onder More Settings
(Meer instellingen) in het OSD-hoofdmenu.
Het beeld trilt op het scherm
● Controleer dat de signaalkabel op de juiste
manier op de graphics-kaart of PC is
aangesloten.
Het beeld flikkert verticaal
● Druk op de Auto-knop.
● Verwijder de verticale balken met More Settings
van Phase/Clock in de OSD onder Belangrijkste
functies.
Het beeld flikkert horizontaal
● Druk op de Auto-knop.
● Verwijder de verticale balken met More Settings
van Phase/Clock in de OSD onder Belangrijkste
functies.
Het scherm is te helder of te donker
● Pas het contrast en de helderheid van het OSD
aan. (De achtergrondverlichting van de LCDmonitor heeft een vaste levensduur. Wanneer
het scherm donker wordt of begint te flikkeren,
moet u contact opnemen met uw
verkoopsvertegenwoordiger .
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/saf_troub.htm（第 2／3 页）2009-3-16 13:25:12
Problemen opsporen en oplossen
Er verschijnt een nabeeld
● Blijft het beeld lange tijd op het scherm staan,
dan kan het scherm inbranden zodat er een
nabeeld blijft. Dit verdwijnt gewoonlijk na een
paar uur.
Er blijft een nabeeld nadat de stroom is
uitgeschakeld.
● Dit is een kenmerk van vloeibaar kristal en wordt
niet veroorzaakt door een defect of
verslechtering van het vloeibaar kristal. Het
nabeeld verdwijnt na enige tijd.
Groene, rode, blauwe, donkere, en witte stippen
blijven achter
● De resterende punten zijn een normaal
verschijnsel in lcd-schermen met de technologie
van het moment.
Raadpleeg de lijst met Klantinformatiecentra en neem contact op met een vertegenwoordiger van de klantendienst
van Philips voor meer informatie.
TERUG NAAR BOVEN
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/saf_troub.htm（第 3／3 页）2009-3-16 13:25:12
Regulatory Information
•
Recycling Information for Customers
•
Waste Electrical and Electronic EquipmentWEEE
•
CE Declaration of Conformity
•
Energy Star Declaration
• Federal Communications Commission
(FCC) Notice (U.S. Only)
•
FCC Declaration of Conformity
• Commission Federale de la Communication
(FCC Declaration)
• EN 55022 Compliance (Czech Republic
Only)
•
MIC Notice (South Korea Only)
• Polish Center for Testing and Certification
Notice
•
North Europe (Nordic Countries) Information
• BSMI Notice (Taiwan Only)
• Ergonomie Hinweis (nur Deutschland)
• Philips End-of-Life Disposal
•
Information for UK only
•
China RoHS
• Troubleshooting
• Other Related Information
•
Frequently Asked Questions (FAQs)
Regulatory Information
Model ID: 190V1
Model No: MWV1190T
Recycling Information for Customers
Philips establishes technically and economically viable objectives to optimize the environmental performance of the
organization's product, service and activities.
From the planning, design and production stages, Philips emphasizes the important of making products that can easily be
recycled. At Philips, end-of-life management primarily entails participation in national take-back initiatives and recycling
programs whenever possible, preferably in cooperation with competitors.
There is currently a system of recycling up and running in the European countries, such as The Netherlands, Belgium, Norway,
Sweden and Denmark.
In U.S.A., Philips Consumer Electronics North America has contributed funds for the Electronic Industries Alliance (EIA)
Electronics Recycling Project and state recycling initiatives for end-of-life electronics products from household sources. In
addition, the Northeast Recycling Council (NERC) - a multi-state non-profit organization focused on promoting recycling market
development - plans to implement a recycling program.
In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration (EPA) to follow the IT product
recycling management process, detail can be found in web site www.epa.gov.tw
The monitor contains parts that could cause damage to the nature environment. Therefore, it is vital that the monitor is recycled at the end
of its life cycle.
For help and service, please contact Consumers Information Center or F1rst Choice Contact Information Center in each country
or the following team of Environmental specialist can help.
Msr.Argent Chan- Environment manager
Philips Consumer Lifestyle
E-mail: argent.chan@philips.com
Tel: +886 (0) 3 222 6795
Mr. Maarten ten Houten - Senior Environmental Consultant
Philips Consumer Electronics
E-mail: marten.ten.houten@philips.com
Tel: +31 (0) 40 27 33402
Mr. Delmer F. Teglas
Philips Consumer Electronics North America
E-mail: butch.teglas@philips.com
Tel: +1 865 521 4322
RETURN TO TOP OF THE PAGE
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/REGS/REGULAT.HTM（第 1／9 页）2009-3-16 13:25:17
Regulatory Information
Waste Electrical and Electronic Equipment-WEEE
Attention users in European Union private households
This marking on the product or on its packaging illustrates that, under European Directive 2002/96/EG
governing used electrical and electronic appliances, this product may not be disposed of with normal household waste. You are
responsible for disposal of this equipment through a designated waste electrical and electronic equipment collection. To
determine the locations for dropping off such waste electrical and electronic, contact your local government office, the waste
disposal organization that serves your household or the store at which you purchased the product.
RETURN TO TOP OF THE PAGE
Energy Star Declaration
This monitor is equipped with a function for saving energy which supports the VESA Display Power Management
(DPM)
standard. This means that the monitor must be connected to a computer which supports VESA DPM. Time
settings are adjusted from the system unit by software.
VESA State LED Indicator Power Consumption
Normal operation ON (Active) Green < 35W (typ.)
Power Saving
Alternative 2
One step
OFF (Sleep) Amber < 0.8 W
Switch Off Off < 0.5 W
As an ENERGY STAR
®
Partner, PHILIPS has determined that this product meets the ENERGY
STAR® guidelines for energy efficiency.
We recommend you switch off the monitor when it is not in use for a long time.
RETURN TO TOP OF THE PAGE
Federal Communications Commission (FCC) Notice (U.S. Only)
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/REGS/REGULAT.HTM（第 2／9 页）2009-3-16 13:25:17
Regulatory Information
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause harmful interference to
radio communications. However, there is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
● Reorient or relocate the receiving antenna.
● Increase the separation between the equipment and receiver.
● Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
● Consult the dealer or an experienced radio/TV technician for help.
Changes or modifications not expressly approved by the party responsible for compliance could void the user's
authority to operate the equipment.
Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a computer device.
To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or excessive moisture.
THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN INTERFERENCE-CAUSING
EQUIPMENT REGULATIONS.
RETURN TO TOP OF THE PAGE
FCC Declaration of Conformity
Trade Name: Philips
Responsible Party:
Philips Consumer Electronics North America
P.O. Box 671539
Marietta , GA 30006-0026
1-888-PHILIPS (744-5477)
Declaration of Conformity for Products Marked with FCC Logo,
United States Only
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
RETURN TO TOP OF THE PAGE
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/REGS/REGULAT.HTM（第 3／9 页）2009-3-16 13:25:17
Regulatory Information
Commission Federale de la Communication (FCC Declaration)
Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de class B,aux termes de
l'article 15 Des règles de la FCC. Ces limites sont conçues de façon à fourir une protection raisonnable contre
les interférences nuisibles dans le cadre d'une installation résidentielle. CET appareil produit, utilise et peut
émettre des hyperfréquences qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent
causer des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir l'absence
d'interférences dans le cadre d'une installation particulière. Si cet appareil est la cause d'interférences nuisibles
pour la réception des signaux de radio ou de télévision, ce qui peut être décelé en fermant l'équipement, puis
en le remettant en fonction, l'utilisateur pourrait essayer de corriger la situation en prenant les mesures
suivantes:
● Réorienter ou déplacer l'antenne de réception.
● Augmenter la distance entre l'équipement et le récepteur.
● Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.
● Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.
Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de conformité est
susceptible d'interdire à l'utilisateur l'usage du présent équipement.
N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.
CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR LE
MATERIEL BROUILLEUR DU CANADA.
RETURN TO TOP OF THE PAGE
EN 55022 Compliance (Czech Republic Only)
RETURN TO TOP OF THE PAGE
Polish Center for Testing and Certification Notice
The equipment should draw power from a socket with an attached protection circuit (a three-prong socket). All equipment that
works together (computer, monitor, printer, and so on) should have the same power supply source.
The phasing conductor of the room's electrical installation should have a reserve short-circuit protection device in the form of a
fuse with a nominal value no larger than 16 amperes (A).
To completely switch off the equipment, the power supply cable must be removed from the power supply socket, which should
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/REGS/REGULAT.HTM（第 4／9 页）2009-3-16 13:25:17
Regulatory Information
be located near the equipment and easily accessible.
A protection mark "B" confirms that the equipment is in compliance with the protection usage requirements of standards PN-93/
T-42107 and PN-89/E-06251.
RETURN TO TOP OF THE PAGE
North Europe (Nordic Countries) Information
Placering/Ventilation
VARNING:
FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR DU STÄLLER DIN
UTRUSTNING PÅPLATS.
Placering/Ventilation
ADVARSEL:
SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT ER NEMT
TILGÆNGELIGE.
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/REGS/REGULAT.HTM（第 5／9 页）2009-3-16 13:25:17
Regulatory Information
Paikka/Ilmankierto
VAROITUS:
SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI IRROTTAA
PISTORASIASTA.
Plassering/Ventilasjon
ADVARSEL:
NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR STØMTILFØRSEL
ER LETTE Å NÅ.
RETURN TO TOP OF THE PAGE
BSMI Notice (Taiwan Only)
RETURN TO TOP OF THE PAGE
Ergonomie Hinweis (nur Deutschland)
Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch Röntgenstrahlen"
festgelegten Vorschriften.
Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der Inbetriebnahme hinweist, da die
Vorschriften über die Bauart von Störstrahlern nach Anlage III ¤ 5 Abs. 4 der Röntgenverordnung erfüllt sind.
Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß
1. Reparaturen nur durch Fachpersonal durchgeführt werden.
2. nur original-Ersatzteile verwendet werden.
3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.
Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem Untergrund zu
verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem Zeichenkontrast wären die Folge).
Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.
ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß NETZSTECKER UND
NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/REGS/REGULAT.HTM（第 6／9 页）2009-3-16 13:25:17
Regulatory Information
RETURN TO TOP OF THE PAGE
End-of-Life Disposal
Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product to
increase the amount of reusable materials and to minimize the amount to be disposed of.
Please find out about the local regulations on how to dispose of your old monitor from your local Philips dealer.
(For customers in Canada and U.S.A.)
This product may contain lead and/or mercury. Dispose of in accordance to local-state and federal regulations.
For additional information on recycling contact www.eia.org (Consumer Education Initiative)
RETURN TO TOP OF THE PAGE
Information for UK only
WARNING - THIS APPLIANCE MUST BE GROUNDING.
Important:
This apparatus is supplied with an approved moulded 13A plug. To
change a fuse in this type of plug proceed as follows:
1. Remove fuse cover and fuse.
2. Fit new fuse which should be a BS 1362 5A,A.S.T.A. or BSI approved
type.
3. Refit the fuse cover.
If the fitted plug is not suitable for your socket outlets, it should be cut off
and an appropriate 3-pin plug fitted in its place.
If the mains plug contains a fuse, this should have a value of 5A. If a
plug without a fuse is used, the fuse at the distribution board should not
be greater than 5A.
Note: The severed plug must be destroyed to avoid a possible shock
hazard should it be inserted into a 13A socket elsewhere.
How to connect a plug
The wires in the mains lead are coloured in accordance with the
following code:
BLUE - "NEUTRAL" ("N")
BROWN - "LIVE" ("L")
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/REGS/REGULAT.HTM（第 7／9 页）2009-3-16 13:25:17
Regulatory Information
GREEN & YELLOW - "GROUND" ("G")
1. The GREEN AND YELLOW wire must be connected to the terminal in
the plug which is marked with the letter "G" or by the Ground symbol
or coloured GREEN or GREEN AND YELLOW.
2. The BLUE wire must be connected to the terminal which is marked
with the letter "N" or coloured BLACK.
3. The BROWN wire must be connected to the terminal which marked
with the letter "L" or coloured RED.
Before replacing the plug cover, make certain that the cord grip is
clamped over the sheath of the lead - not simply over the three wires.
RETURN TO TOP OF THE PAGE
China RoHS
The People's Republic of China released a regulation called "Management Methods for Controlling Pollution by Electronic
Information Products" or commonly referred to as China RoHS. All products including CRT and LCD monitor which are
produced and sold for China market have to meet China RoHS request.
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/REGS/REGULAT.HTM（第 8／9 页）2009-3-16 13:25:17
Regulatory Information
RETURN TO TOP OF THE PAGE
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/REGS/REGULAT.HTM（第 9／9 页）2009-3-16 13:25:17
Overige verwante informatie
• Veiligheid en problemen oplossen
• FAQ's
• Problemen opsporen en oplossen
• Informatie over voorschriften
• Informatie voor gebruikers in de V.S.
• Informatie voor gebruikers buiten de
V.S.
Overige verwante informatie
Informatie voor gebruikers in de V.S.
Voor op 115 V ingestelde toestellen:
Gebruik een door UL goedgekeurd snoer bestaande uit minimaal 18 AWG, type SVT of SJT drie-geleidersnoer, maximaal
5 m (15 feet) lang met een geaarde stekker met parallelle pen, classificatie 15 A, 125 V.
Voor op 230 V ingestelde toestellen:
Gebruik een door UL goedgekeurd snoer bestaande uit minimaal 18 AWG, type SVT of SJT drie-geleidersnoer, maximaal
5 m (15 feet) lang met een geaarde stekker met tandem pen, classificatie 15 A, 250 V.
Informatie voor gebruikers buiten de VS.
Voor op 230 V ingestelde toestellen:
Gebruik een snoer bestaande uit minimaal 18 AWG geleiders met een geaarde stekker, classificatie 15 A, 250 V. Het
snoer moet de van toepassing zijnde goedkeuringen hebben voor het land waar de apparatuur wordt geïnstalleerd en/of
voorzien zijn van het HAR-merk.
TERUG NAAR BOVEN
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/safety/saf_other.htm2009-3-16 13:25:22
Informatie Over Deze Handleiding
• Over deze handleiding
•
Beschrijving van notaties
Over Deze Handleiding
Over deze handleiding
Deze elektronische handleiding is bestemd voor iedere gebruiker van de Philips LCD monitor. Zij beschrijft de
kenmerken, systeemstructuur, bediening en verdere relevante gegevens van deze LCD monitor. De inhoud van deze
handleiding is identiek aan de informatie die de gedrukte versie bevat.
De handleiding bevat de volgende hoofdstukken:
● Informatie over veiligheid en probleemoplossing verschaft adviezen en oplossingen voor veel voorkomende
problemen en andere daarmee samenhangende informatie die u van pas kan komen.
● Over deze elektronische handleiding geeft een overzicht van de informatie die deze handleiding bevat, evenals
beschrijvingen van notatiepictogrammen en andere naslagdocumentatie.
● Productinformatie verstrekt een overzicht van de kenmerken en de technische specificaties van deze monitor.
● Uw monitor installeren beschrijft de eerste installatieprocedures en verschaft een samenvatting van de
gebruiksmogelijkheden van de monitor.
● Schermweergave levert informatie over het wijzigen van de instellingen van uw monitor.
● Klantenservice en garantie bevat een lijst van alle Philips Consumer Information Centers wereldwijd, alsmede
telefoonnummers van helpdesks en informatie over de garantie die op uw product van toepassing is.
● Woordenlijst verklaart de technische terminologie.
● Optie Downloaden en Afdrukken kopieert deze handleiding in haar geheel naar uw harde schijf om het
raadplegen te vergemakkelijken.
TERUG NAAR BOVEN
Beschrijving van notaties
In de volgende paragrafen worden de notatiemethodieken beschreven die in dit document worden gebruikt.
Opmerkingen, voorzorgsmaatregelen en waarschuwingen
In deze handleiding kunt u tekstblokken aantreffen die zijn voorzien van een pictogram en waarin de tekst vet of cursief is
weergegeven. Deze alinea’s bevatten opmerkingen, voorzorgsmaatregelen of waarschuwingen. Zij worden als volgt
gebruikt:
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/about/about.htm（第 1／2 页）2009-3-16 13:25:25
Informatie Over Deze Handleiding
OPMERKING: Dit pictogram vestigt de aandacht op belangrijke gegevens en
adviezen die u kunnen helpen uw computersysteem effectiever te gebruiken.
VOORZICHTIG: Dit pictogram wijst u op informatie waarin u wordt verteld hoe
u mogelijke hardwarebeschadiging of dataverlies kunt vermijden.
WAARSCHUWING: Dit pictogram attendeert op risico’s van lichamelijk letsel
en op informatie over het voorkomen van zulke problemen.
Sommige waarschuwingen zijn in een andere lay-out weergegeven en niet van een pictogram voorzien. In zulke gevallen
betreft het waarschuwingen die worden vermeld omdat dit door een regulerende instantie is voorgeschreven.
TERUG NAAR BOVEN
©2009 Koninklijke Philips Electronics N.V.
Alle rechten voorbehouden. Het reproduceren, kopiëren, gebruiken, wijzigen, huuren of verhuren, publiekelijk tentoonstellen, elektronisch
overdragen en/of uitzenden van dit document, geheel of gedeeltelijk, is niet toegestaan, behoudens met schriftelijke toestemming van Philips
Electronics N.V.
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/about/about.htm（第 2／2 页）2009-3-16 13:25:25
Product Information
• Loodvrij product
• Technische gegevens
• Resolutie & vooraf ingestelde modi
• Beleid van Philips m.b.t. pixeldefecten
• Ondersteunde videostanden
• Automatische energiebesparing
• Fysieke specificatie
• Pintoewijzing
• Productaanzichten
• Fysieke Functies
Productinformatie
Loodvrij product
Philips heeft een eind gemaakt aan het gebruik van giftige stoffen, zoals lood, in zijn beeldschermen. Loodvrije beeldschermen
dragen bij aan de bescherming van uw gezondheid en bevorderen een milieuvriendelijke verwerking en verwijdering van afval
uit elektrische en elektronische apparatuur. Philips voldoet aan de strenge RoHS-richtlijn van de Europese Gemeenschap
betreffende beperking van het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur. Bij Philips kunt u erop
vertrouwen dat uw beeldscherm niet schadelijk is voor het milieu.
Technische gegevens*
LCD-SCHERM
• Type TFT lcd
• Schermmaat 19" diagonaal
• Pixel pitch 0,285 x 0,285 mm
• Lcd-schermtype
1440 x 900 pixels

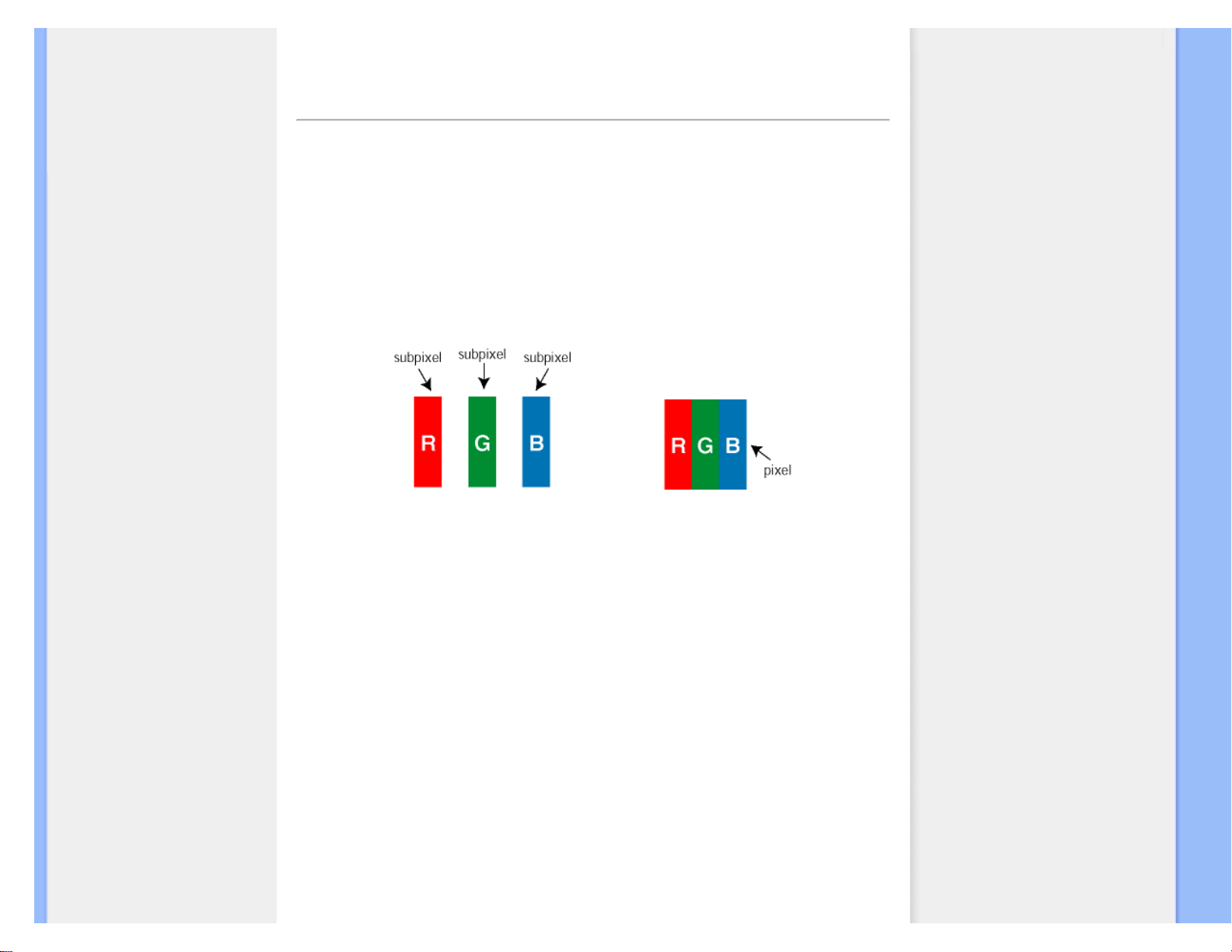

R.G.B. verticale streep
Antiglans polarisator hardheid
• Effectieve beelddiameter 408,24 x 255,15 mm
• Beeldkleuren 16,7m
SANNING
• Verticale rasterfrequentie 56 Hz-76 Hz
• Horizontale frequentie 30 kHz - 83 kHz
file:///F|/manual spec/813/spec/cd/Q70G900281310A 190V1/CD/lcd/manual/DUTCH/190V/product/product.htm（第 1／6 页）2009-3-16 13:25:29
Loading...
