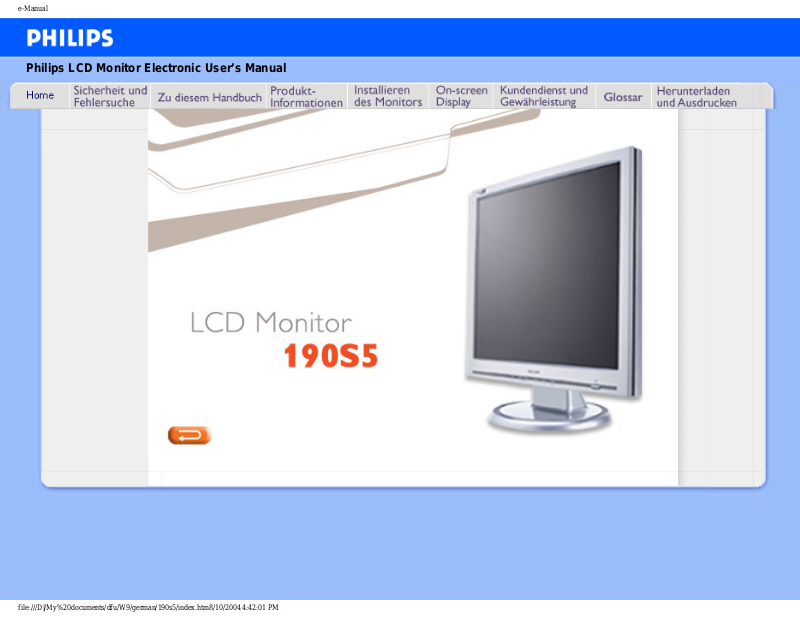

Philips 190S5FB/00, 190S5CS/93, 190S5CS/27 User Manual [de]

e-Manual

Philips LCD Monitor Electronic User’s Manual

file:///D|/My%20documents/dfu/W9/german/190s5/index.htm8/10/2004 4:42:01 PM

Sicherheit und Fehlersuche

• Sicherheitsmaßnahmen und Wartung

• Installierungsorte

• Häufig gestellte Fragen

• Fehlerbehebung

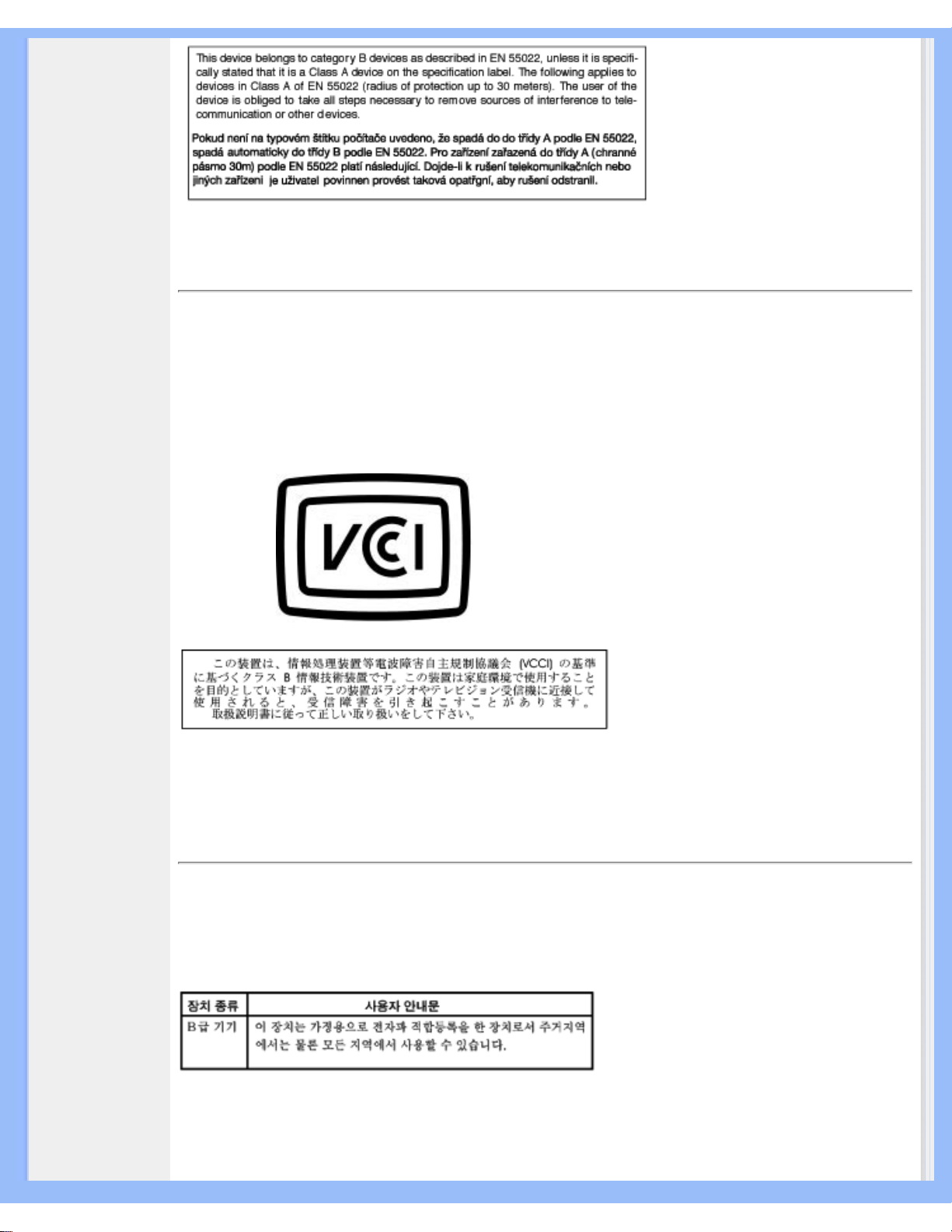

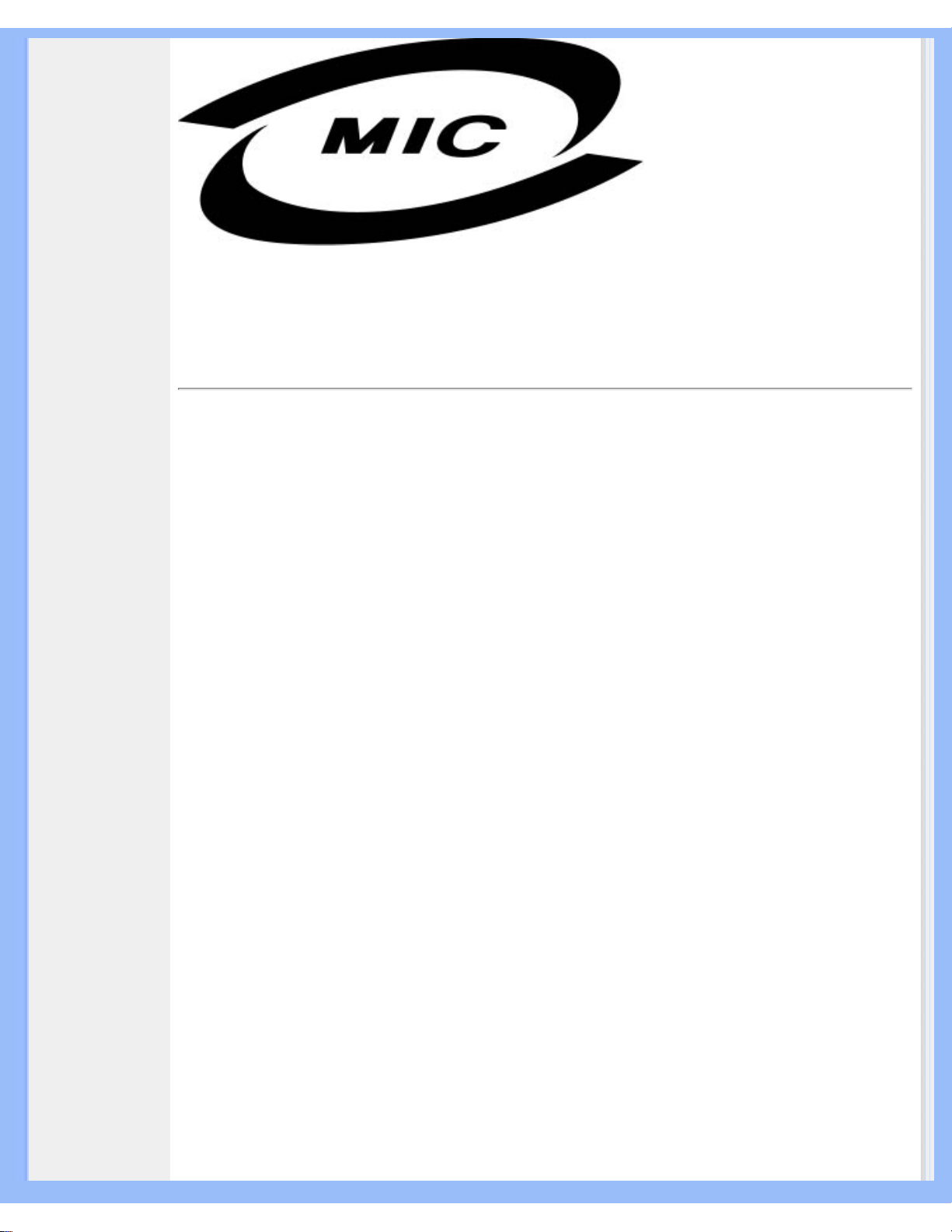

• Behördliche Vorschriften

• Weitere Informationen

Sicherheit und Fehlersuche

Sicherheitsmaßnahmen und Wartung

Warnung: Werden Steuerungen, Änderungen oder Verfahrensweisen angewandt, die sich von den Beschreibungen in dieser Dokumentation unterscheiden, könnte dies zu elektrischen Schlägen, elektrischen oder mechanischen Risiken führen.

Vor dem Anschließen und Benutzen des Computermonitors die folgenden Anweisungen lesen und befolgen:

● Den Monitor vom Stromnetz trennen, wenn er längere Zeit nicht benutzt wird.

● Das Netzkabel des Monitors abziehen, ehe dieser mit einem feuchten Tuch gereinigt wird.

Abstauben mit einem trockenen Tuch ist bei ausgeschaltetem Strom möglich. Keinen Alkohol, keine Lösungsmittel oder auf Flüssigkeiten mit Ammoniak als Grundstoff verwenden.

● Einen Wartungstechniker konsultieren, wenn der Monitor auch dann nicht normal

funktioniert, wenn die Anleitungen in diesem Handbuch befolgt wurden.

● Die Abdeckung darf nur von qualifiziertem Wartungspersonal geöffnet werden.

● Den Monitor nicht direktem Sonnenlicht aussetzen oder ihn in der Nähe eines Ofens oder

anderer Wärmequellen aufstellen.

● Gegenstände entfernen, die in die Lüftungsschlitze fallen oder die ordnungsgemäße

Kühlung der Monitorelektronik behindern könnten.

● Die Lüftungsöffnungen im Gehäuse nicht blockieren.

● Der Monitor muß trocken bleiben. Den Monitor keiner übermäßigen Feuchtigkeit, z.B.

Regen, aussetzen; andernfalls besteht die Gefahr elektrischer Schläge.

● Beim Aufstellen des Monitors sollten der Netzstecker und eine Steckdose leicht zugänglich

sein.

● Wenn der Monitor durch Abziehen des Stromkabels ausgeschaltet wird, 6 Sekunden lang

warten und dann das Stromkabel wieder einstecken und so den normalen Betrieb wiederaufnehmen.

● Um elektrische Schläge oder dauerhafte Schäden am Gerät zu vermeiden, dieses keiner

übermäßigen Feuchtigkeit, z.B. Regen, aussetzen.

● WICHTIG: Aktivieren Sie während Ihrer Anwendung immer einen Bildschirmschoner. Wenn

über einen längeren Zeitraum ein kontrastreiches Bild auf dem Bildschirm angezeigt wird, kann es ein sogenanntes „Nachbild" oder „Geisterbild" auf dem Bildschirm hinterlassen. Dies ist ein bekanntes Phänomen, das durch die der LCD-Technologie inhärenten Unzulänglichkeiten verursacht wird. Meistens verschwindet das Nachbild nach dem Ausschalten des Geräts im Laufe der Zeit wieder. Bitte beachten Sie, dass das Nachbildsymptom nicht behoben werden kann und nicht durch die Gewährleistung abgedeckt ist.

Einen Wartungstechniker konsultieren, wenn der Monitor auch dann nicht normal funktioniert, wenn die Anleitungen in diesem Handbuch befolgt wurden.

ZURÜCK ZUM SEITENANFANG

Aufstellungsorte

file:///D|/My%20documents/dfu/W9/german/190s5/SAFETY/SAFETY.HTM (1 of 2)8/10/2004 4:42:08 PM

Sicherheit und Fehlersuche

● Extreme Temperaturschwankungen vermeiden.

● Den LCD-Monitor nicht an Orten aufbewahren oder benutzen, die Hitze, direktem

Sonnenlicht oder extremer Kälte ausgesetzt sind.

● Beim Umstellen des LCD-Monitors zwischen Orten mit extremen Temperaturschwankungen

einen Aufstellungsort mit niedrigerer Temperatur und Feuchtigkeit wählen.

❍ Temperatur: 5-35° C ❍ Relative Luftfeuchtigkeit: 20-80%

● Den LCD-Monitor keinen starken Schwingungen oder Stößen aussetzen. Den LCD-Monitor

nicht im Kofferraum eines Fahrzeugs transportieren.

● Den Monitor mit Sorgfalt behandeln und ihn während des Betriebs oder Transports nicht

anstoßen oder fallenlassen.

● Den LCD-Monitor nicht an Orten mit hoher Luftfeuchtigkeit oder in staubiger Umgebung

aufbewahren oder benutzen. Wasser oder andere Flüssigkeiten dürfen nicht auf oder in den Monitor verschüttet werden.

ZURÜCK ZUM SEITENANFANG

file:///D|/My%20documents/dfu/W9/german/190s5/SAFETY/SAFETY.HTM (2 of 2)8/10/2004 4:42:08 PM

Zu Diesem Elektronischen Handbuch

• Zu diesem Handbuch

• Hinweise zur Notation

Zu dieser Bedienungsanleitung

Über dieses Handbuch

Dieses elektronische Handbuch ist für alle Benutzer des Philips LCD Monitors gedacht. Es werden darin die Einrichtungen des LCD Monitors, dessen Installation, Betrieb und sonstige relevante Informationen beschrieben. Der Inhalt dieses Handbuchs entspricht dem des gedruckten Handbuchs.

Die verschiedenen Abschnitte lauten wie folgt:

● Safety and Troubleshooting Information (Sicherheits- und Fehlersucheinformationen) bietet

Tips und Lösungen für allgemeine Probleme sowie weitere verwandte Informationen, die für Sie u.U. relevant sind.

● Im Abschnitt "Informationen zu diesem elektronischen Handbuch" wird ihnen ein Überblick

über alle zur Verfügung stehenden Informationen gegeben sowie auch Beschreibungen der Symbolnotationen und sonstige Dokumentationen, die Sie zum Verweis benutzen können.

● Produktinformationen bietet ihnen einen Überblick über die Eigenschaften des Monitors

sowie seine technischen Daten.

● Installation des Monitorsbeschreibt das Vorgehen bei der erstmaligen Installation und gibt

ihnen einen Überblick über den Einsatz des Bildschirms.

● Bildschirmanzeige bietet ihnen Informationen über die Nachstellung der Einstellungen des

Bildschirms.

● Kundendienst und Garantie enthält eine Auflistung von Philips Verbraucherinformations-

Zentren weltweit sowie Help-Desk-Telefonnummern und Informationen über die auf das Produkt zutreffende Garantie.

● Das Glossar liefert Definitionen aller technischen Begriffe.

● Option zum Herunterladen und Drucken: Mit dieser Option können Sie das gesamte

Handbuch für das bequeme Nachschlagen auf ihre Festplatte herunterladen.

ZURÜCK ZUM SEITENANFANG

Hinweise zur Notation

In den folgenden Unterabschnitten wird die Notation erläutert, die in diesem Dokument verwendet wurde.

Anmerkungen, “Vorsichtshinweise” und Warnungen

In diesem Handbuch können Abschnitte entweder fett oder kursiv gedruckt und mit einem Symbol

file:///D|/My%20documents/dfu/W9/german/190s5/ABOUT/ABOUT.HTM (1 of 2)8/10/2004 4:42:11 PM

Zu Diesem Elektronischen Handbuch

versehen sein. Diese Textabschnitte enthalten Anmerkungen oder Warnungen, die wie folgt eingesetzt werden:

ANMERKUNG: Dieses Symbol weist auf wichtige Informationen und Tips hin, mit denen Sie ihr Computersystem besser einsetzen können.

VORSICHT: Dieses Symbol verweist auf Informationen darüber, wie entweder eventuelle Schäden an der Hardware oder Datenverlust vermieden werden können.

WARNUNG: Dieses Symbol weist auf mögliche Verletzungsgefahren hin, und gibt an, wie diese vermieden werden können.

Es können auch andere Warnungen in anderen Formaten angezeigt werden, die nicht mit einem Symbol versehen sind. In solchen Fällen ist die spezifische Darstellung der Warnung behördlich vorgeschrieben.

ZURÜCK ZUM SEITENANFANG

Alle Rechte vorbehalten. Die teilweise oder vollständige Reproduktion, Kopien, Einsatz, Veränderung, Einstellung, Vermietung, öffentliche Aufführung, Übertragung und/oder Sendung ist ohne schriftliche Genehmigung von Philips Electronics N.V. untersagt.

file:///D|/My%20documents/dfu/W9/german/190s5/ABOUT/ABOUT.HTM (2 of 2)8/10/2004 4:42:11 PM

Produktinformationen

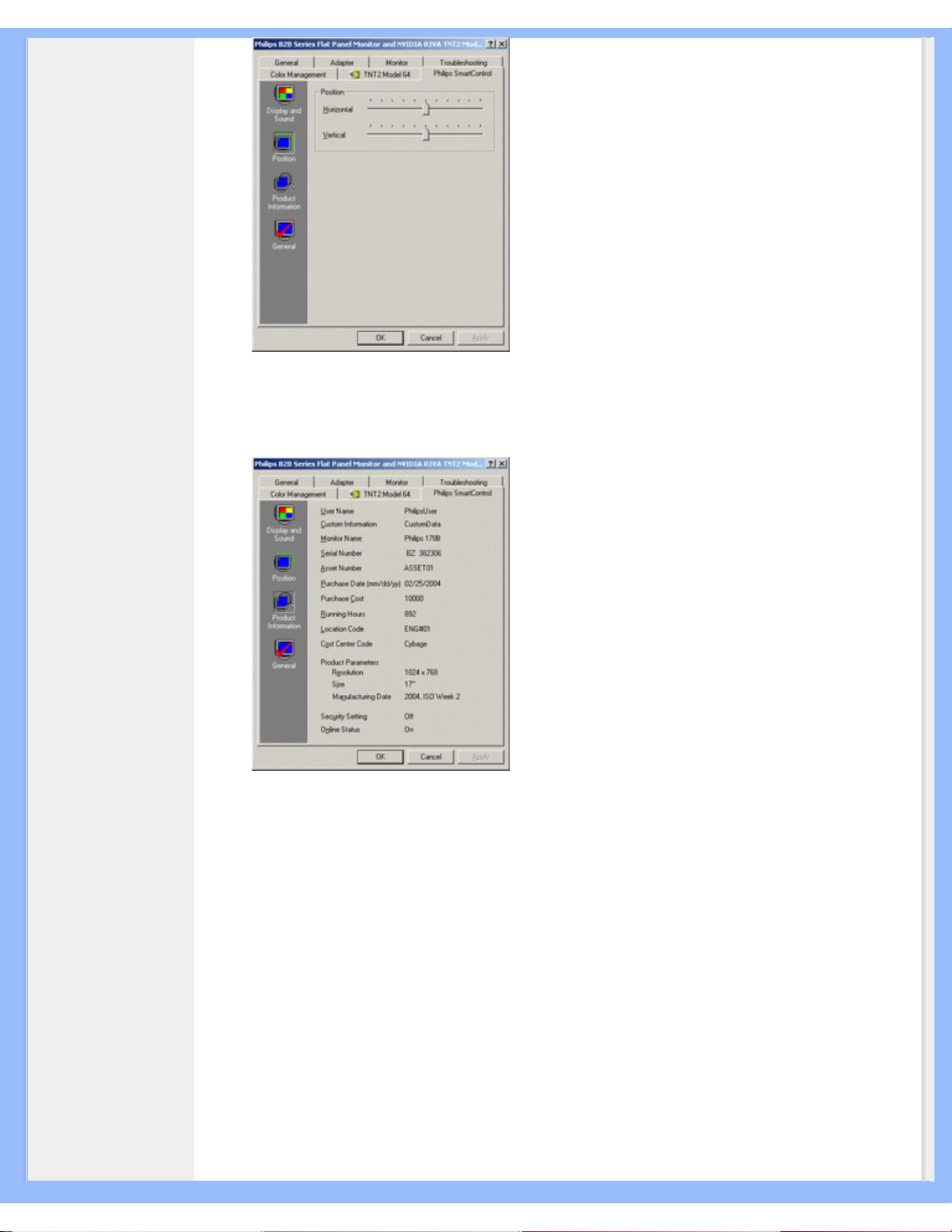

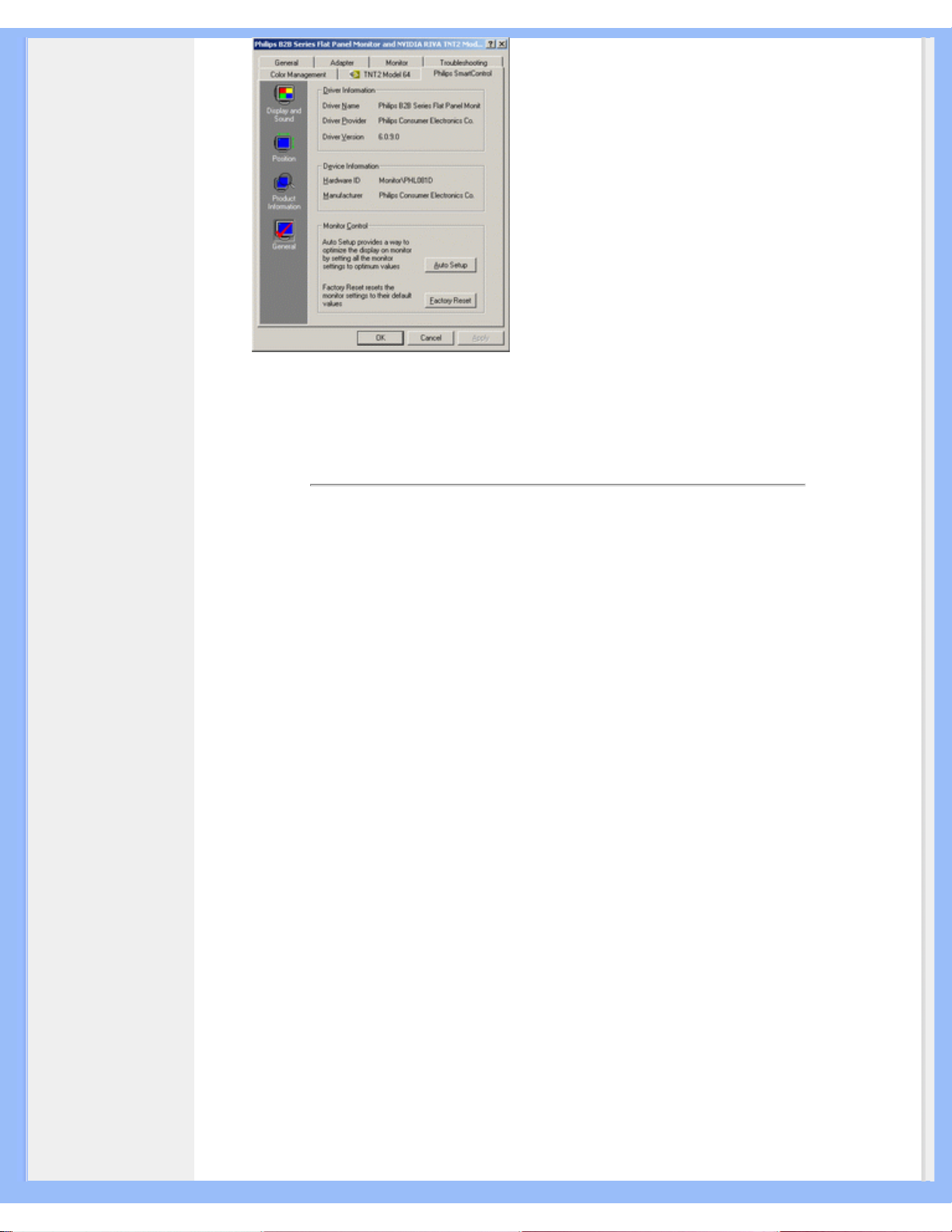

• SmartManage

• Produktmerkmale

• Technische Daten

• Auflösungs- u. Voreinstellungsmodi

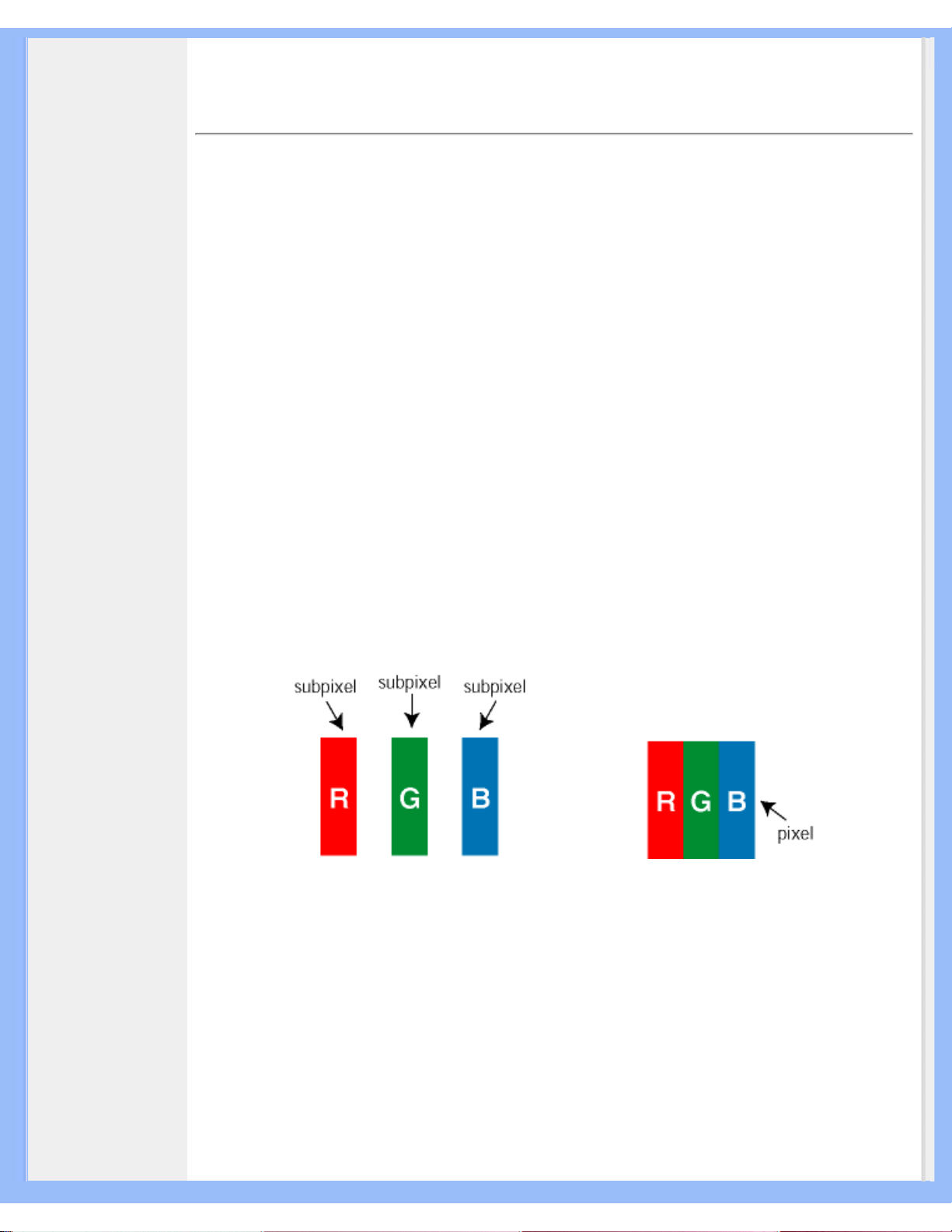

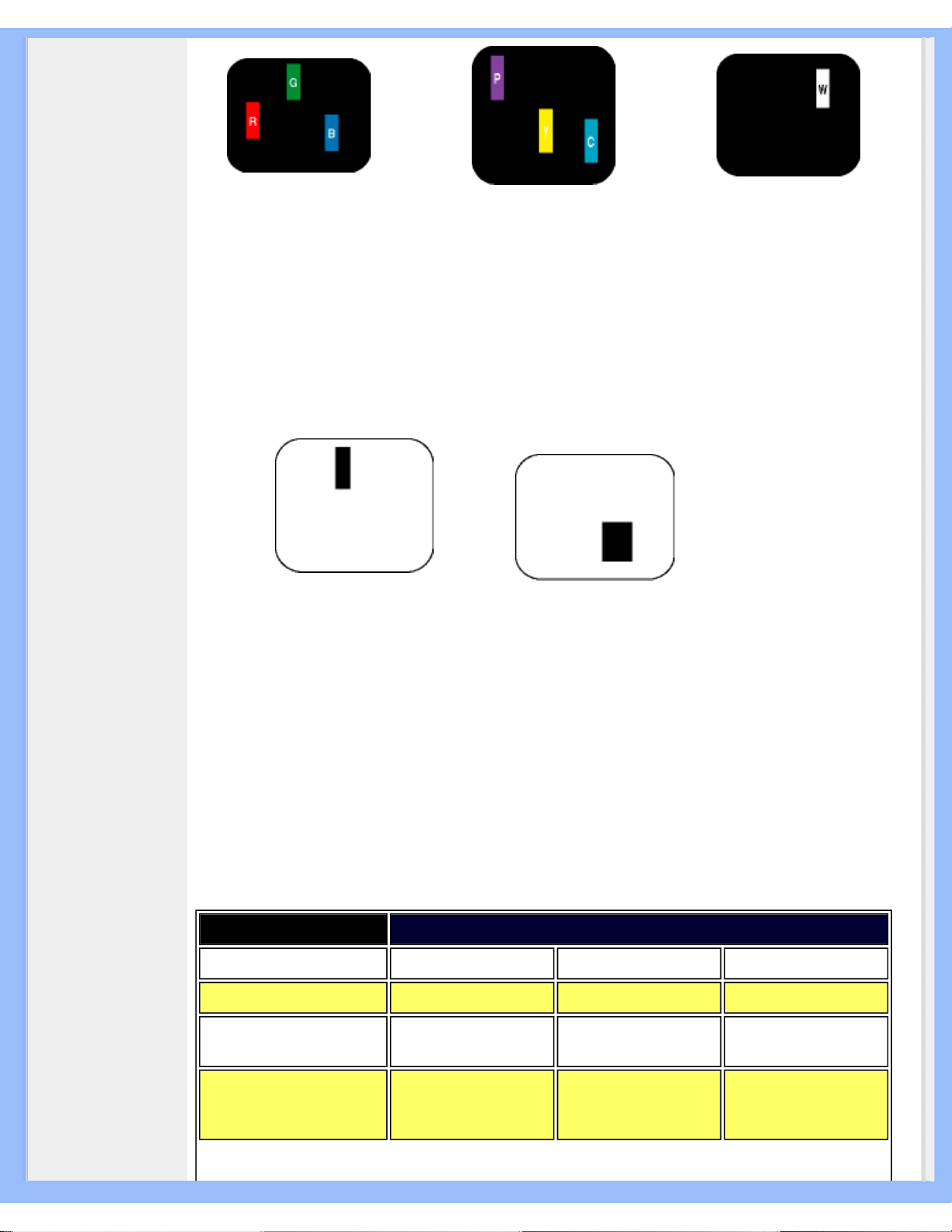

• Philips-Richtlinien zu Pixeldefekten

• Automatische Energieeinsparung

• Physische Spezifikationen

• Stiftezuteilung

• Ansichten

• Physikalische Funktion

Produktinformationen

Produktmerkmale

190S5

Wenn das Bildschirmformat zählt

● Niedrigere Gesamt-Betriebskosten

❍ Um bis zu 20% niedrigere Leistungsaufnahme im Vergleich zum Industriestandard ❍ Kensington Diebstahlschutz schützt den Monitor vor Diebstahl.

● Hervorragende Darstellungsqualität

❍ Kurze Reaktionszeit für optimale Verarbeitung von schnell bewegenden Bildern ❍ SXGA 1280 x 1024 Auflösung für schärfere Wiedergabe ❍ sRGB garantiert farbliche Übereinstimmung zwischen Monitorbild und Ausdruck.

● Hoher Komfort

❍ Eingebautes Netzteil statt externem Netzadapter ❍ VESA Montagesockel für einfache Wandmontage des Bildschirms

ZURÜCK ZUM SEITENANFANG

Technische Daten*

LCD-Bildschirm

• Typ TFT LCD

• Bildschirmgröße 19 Zoll/48.26 cm Diagonale

• Pixelbreite 0.294 x 0.294 mm

• LCD-Bildschirmtyp

1280 x 1024 pixel Vertikaler RGB-Streifen Blendfreie Polarisator-Härte

• Effektiver Betrachtungsbereich 376.32 x 301.06 mm

• Anzeigefarben 16 Millionen Farben

Bildaustastung

Vertikale Bildwiederholfrequenz 56 Hz-76 Hz

Horizontalfrequenz

30 kHz-82 kHz

file:///D|/My%20documents/dfu/W9/german/190s5/PRODUCT/PRODUCT.HTM (1 of 7)8/10/2004 4:42:14 PM

Produktinformationen

VIDEO

• Videopunktrate 135 MHz

• Eingangsimpedanz

- Video 75

- Synchr.

2.2K

• Input signal levels 0.7 Vpp

• Synchr. Eingangssignal

Getrennte Synchr. Zusammengesetzte Synchr. Synchr. on Green

• Synchr. Polaritäten Positiv und negativ

• Videoschnittstelle

D-Sub (analog)

OPTISCHE MERKMALE

• Kontrastquotient 500:1 (typisch)

• Helligkeit

250 cd/m

(typisch)

• Spitzenkontrastwinkel 180 Grad

• Weiße Farbart

x: 0.283 y: 0.297 (at 9300° K) x: 0.313 y: 0.329 (at 6500° K) x: 0.313 y: 0.329 (at sRGB)

• Betrachtungswinkel (C/R >5)

Oberer Winkel >80° (typisch)

Unterer Winkel >80° (typisch)

Linker Winkel >80° (typisch)

Rechter Winkel >80° (typisch)

• Ansprechzeit

<12ms (typisch)

sRGB

file:///D|/My%20documents/dfu/W9/german/190s5/PRODUCT/PRODUCT.HTM (2 of 7)8/10/2004 4:42:14 PM

Produktinformationen

sRGB ist ein Standard, der den einwandfreien Austausch von Farbdaten zwischen unterschiedlichen Geräten (z.B. Digitalkameras, Monitore, Drucker, Scanner, usw.) gewährleistet.

Mit Hilfe eines einheitlichen Standard-Vektorraums der Farbvalenzen sorgt sRGB dafür, dass Bilder, die mit einem sRGB-kompatiblen Gerät erstellt wurden, korrekt auf Ihrem sRGB-fähigen Philips Monitor wiedergegeben werden. Auf diese Weise werden die Farben kalibriert und können Sie sicher sein, dass die richtigen Farben auf Ihrem Bildschirm wiedergegeben werden.

Beim Einsatz von sRGB ist es wichtig, dass sowohl für Helligkeit und Kontrast als auch für die Farbtoneinstellung eine vorgegebene Einstellung gewählt wird.

Deshalb ist es unbedingt notwendig, dass im OSD-Bildschirmmenü des Monitors die sRGBEinstellung gewählt wird.

Dazu rufen Sie das OSD-Bildschirmmenü auf, indem Sie die Taste OSD auf der Vorderseite des Monitors drücken. Benutzen Sie die Cursortaste Abwärts, um die Option Farbeinstellung (Adjust Color) zu wählen und drücken Sie erneut die Taste OK. Anschließend mit Hilfe der Cursortaste Abwärts die Option sRGB anwählen und Taste OK erneut drücken.

Verlassen Sie das OSD-Bildschirmmenü.

Ändern Sie anschließend bitte nicht die Helligkeits- oder Kontrasteinstellung Ihres Monitors. Wenn Sie eine von beiden Einstellungen ändern, verlässt der Monitor die Betriebsart sRGB und schaltet auf eine Farbetemperatureinstellung von 6500 K um.

* Änderung dieser Angaben ohne vorherige Mitteilung vorbehalten.

ZURÜCK ZUM SEITENANFANG

Auflösungs- und Voreinstellungsmodi

• Maximum 1280 x 1024 bei 75 Hz

• Empfehlung 1280 x 1024 bei 60Hz

15 Vom anwender definierbare modi

15 werkseitig eingestellte Modi:

file:///D|/My%20documents/dfu/W9/german/190s5/PRODUCT/PRODUCT.HTM (3 of 7)8/10/2004 4:42:14 PM

Produktinformationen

H. Freq. (kHz) Auflösung V. Freq. (Hz)

31.5 640*350 70

31.5 720*400 70

31.5 640*480 60

35.0 640*480 67

37.5 640*480 75

35.2 800*600 56

37.9 800*600 60

46.9 800*600 75

49.7 832*624 75

48.4 1024*768 60

60.0 1024*768 75

69.0 1152*870 75

71.8 1152*900 76

63.9 1280*1024 60

80.0 1280*1024 75

ZURÜCK ZUM SEITENANFANG

Automatische Energieeinsparung

Wenn Sie VESAs DPMS „Compliance" Anzeigekarte oder Software auf dem PC installiert haben, kann der Monitor den Energieverbrauch bei Nichtgebrauch automatisch reduzieren. Der Monitor „erwacht" automatisch, wenn die Tastatur, die Maus, oder sonstige Eingabevorrichtungen berührt werden. In der folgenden Tabelle werden Energieverbrauch und Zeichengabe dieser automatischen Energieeinsparungseinrichtungen dargestellt:

Energiespar-Definitionen

VESA Modus Video

H-synchr V-synchr

Verbrauch

LED Farbe

EIN Aktif Ja Ja < 34 W (typisch)

Grün

AUS

Unterdrückt Nein

Nein

< 1 W

Dunkelgelb

file:///D|/My%20documents/dfu/W9/german/190s5/PRODUCT/PRODUCT.HTM (4 of 7)8/10/2004 4:42:14 PM

Produktinformationen

Dieser Monitor entspricht den ENERGY STAR®-RICHTLINIEN. PHILIPS ist ENERGY STAR

-PARTNER und hat bestimmt, daß dieses Produkt den ENERGY STAR®-Richtlinien

in bezug auf Energiewirtschaftlichkeit entspricht.

ZURÜCK ZUM SEITENANFANG

Technische Daten

• Abmessungen (BxHxT)

425 x 419 x 235 mm

• Gewicht 5,8 Kg

• Neigen -5°~25°

• Stromversorgung 100 — 240 VAC, 50/60 Hz

• Energieverbrauch

34 W* (typisch)

• Temperatur

5°C bis 35°C (Betrieb)

-20°C bis 60°C (Lagerung)

• Relative Luftfeuchtigkeit 20% bis 80%

• System MTBF

50.000 Std. (ohne CCFL 40.000 Std.)

• Gehäusefarbe

190S5FG: Hellgrau 190S5FB: Schwarz 190S5FS: Silber

* Änderung dieser Angaben ohne vorherige Mitteilung vorbehalten.

*Auflösung 1280 x 1024, Standardgröße, Helligkeit max. Kontrast 70 %, 6500°K, Volles Weißmuster, ohne Audio/USB.

ZURÜCK ZUM SEITENANFANG

Signalstiftzuteilung

Der 15polige Sub-D-Stecker des Signalkabels :

file:///D|/My%20documents/dfu/W9/german/190s5/PRODUCT/PRODUCT.HTM (5 of 7)8/10/2004 4:42:14 PM

Produktinformationen

Nr.

Belegung

Nr.

Belegung

Rot Video-Eingang

+5V

Grün Video-Eingang/SOG

Logik-Masse

Blau Video-Eingang

Masse

Serielle Datenleitung (SDA)

Masse - Kabelerkennung

H. Sync / H+V

Rot Video-Masse

V. Sync

Grün Video-Masse

Datentaktleitung (SCL)

Blau Video-Masse

ZURÜCK ZUM SEITENANFANG

Ansichten

Auf die Links klicken, um eine Reihe verschiedener Ansichten des Monitors und seiner Komponenten zu erhalten.

Beschreibung der Vorderansicht des Produkts

ZURÜCK ZUM SEITENANFANG

Physikalische Funktion

file:///D|/My%20documents/dfu/W9/german/190s5/PRODUCT/PRODUCT.HTM (6 of 7)8/10/2004 4:42:14 PM

Produktinformationen

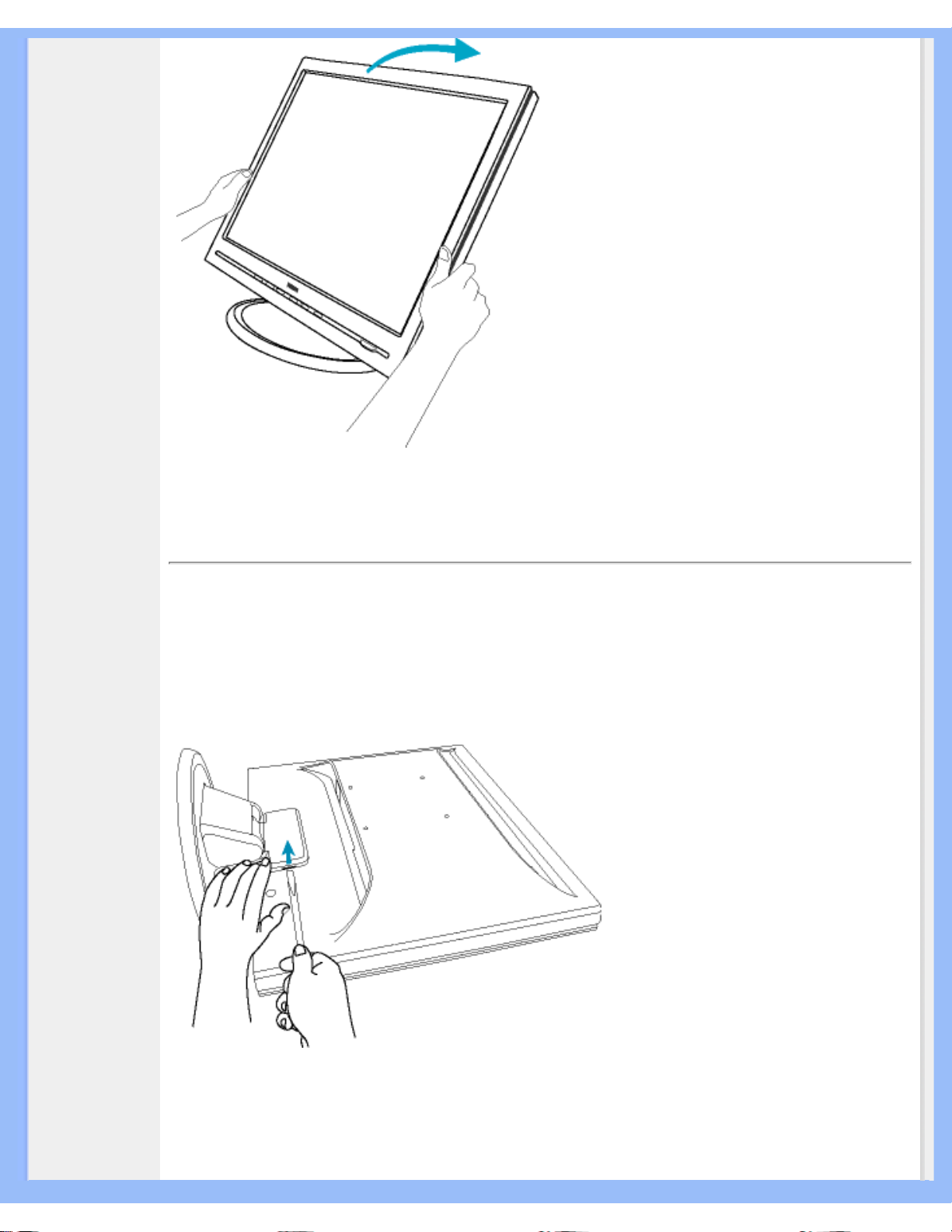

1) Neigungswinkel

ZURÜCK ZUM SEITENANFANG

file:///D|/My%20documents/dfu/W9/german/190s5/PRODUCT/PRODUCT.HTM (7 of 7)8/10/2004 4:42:14 PM

Installieren des LCD-Monitors

•

Beschreibung der Vorderansicht des Produkts

•

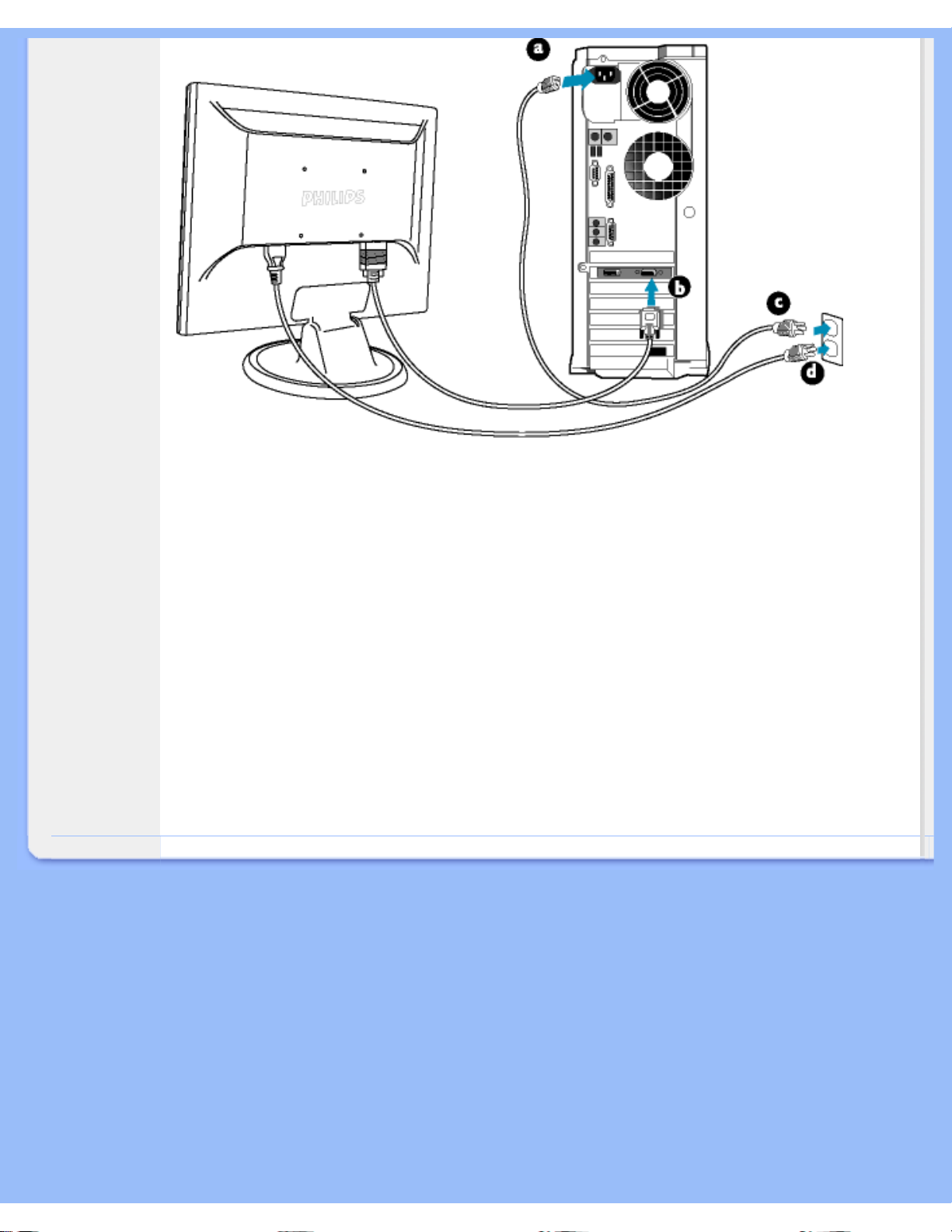

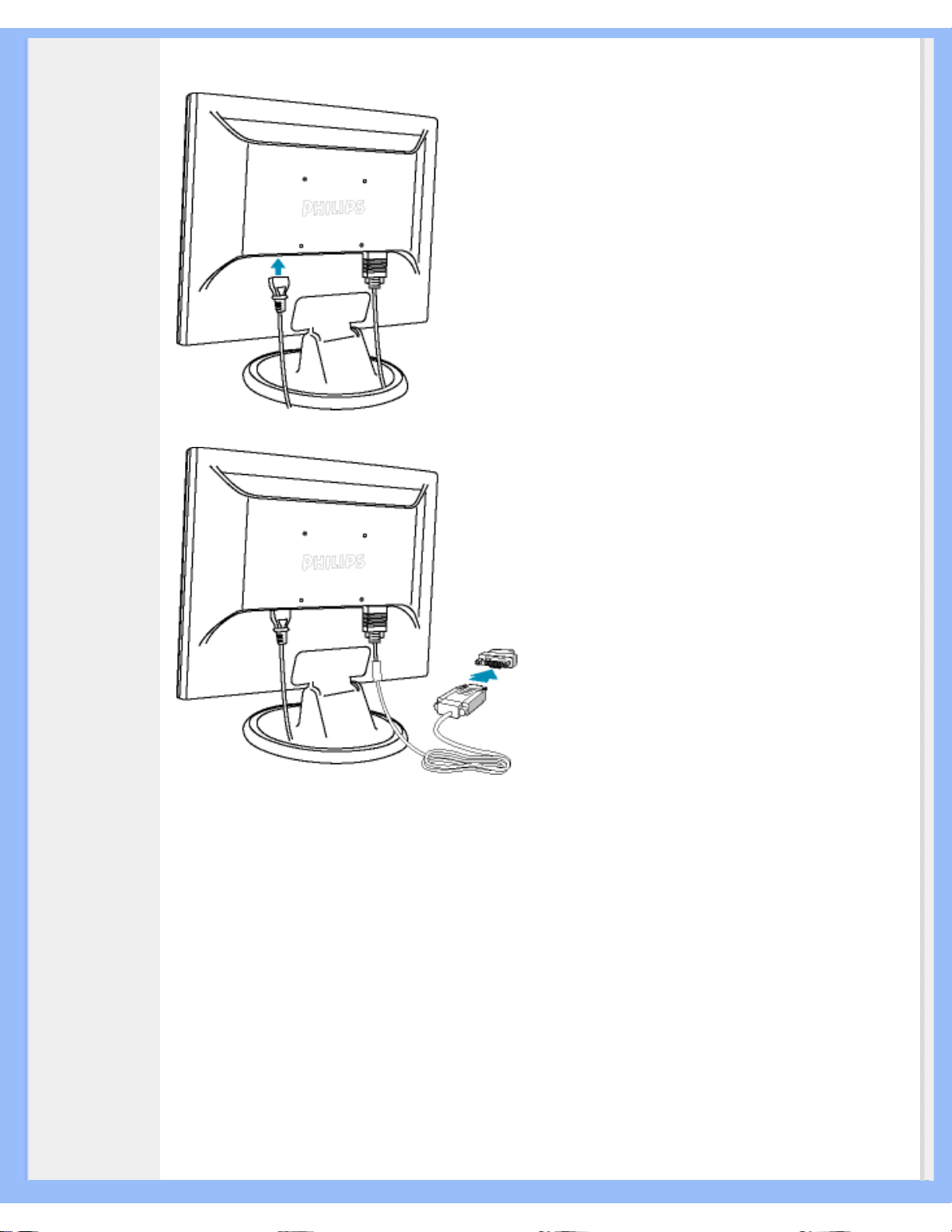

Anschluß an den PC

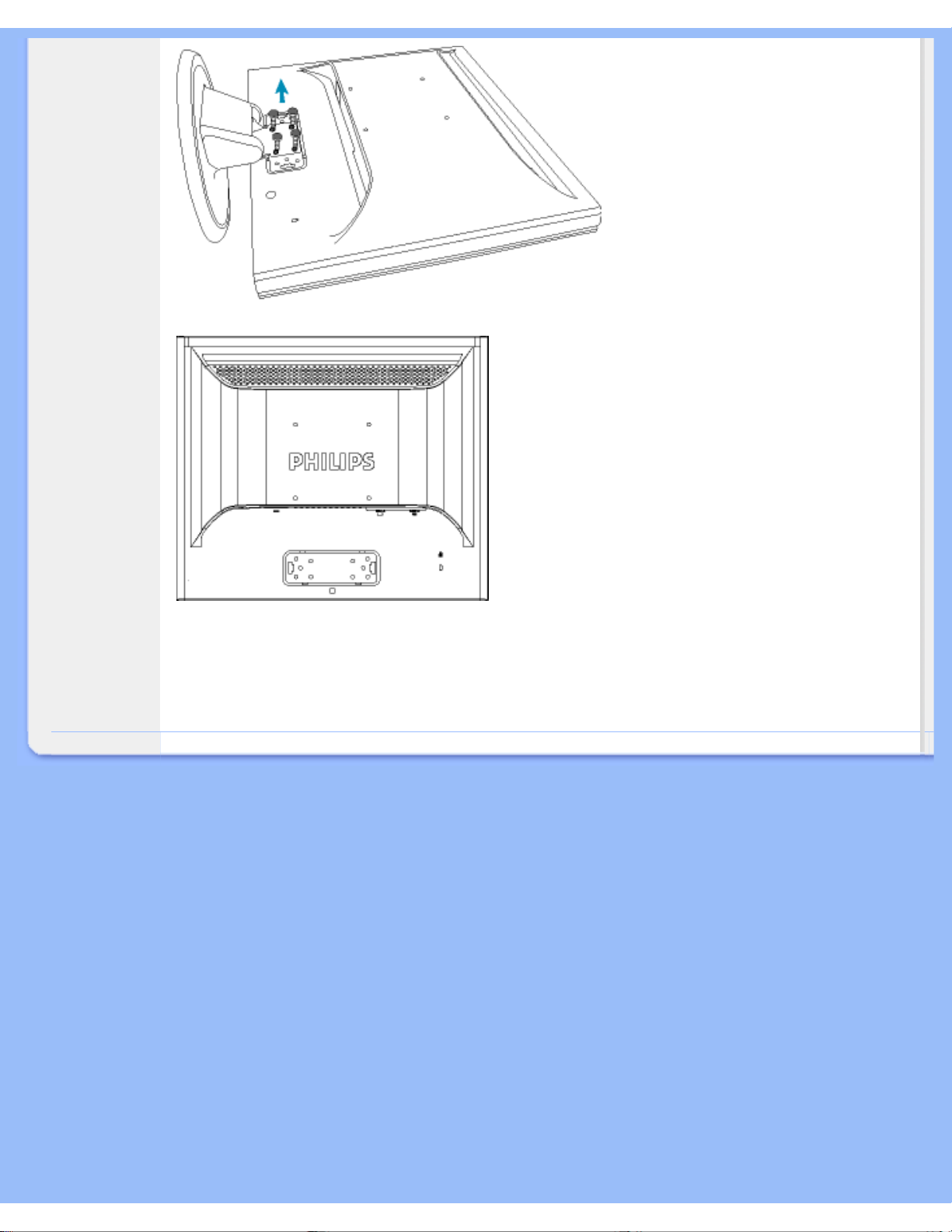

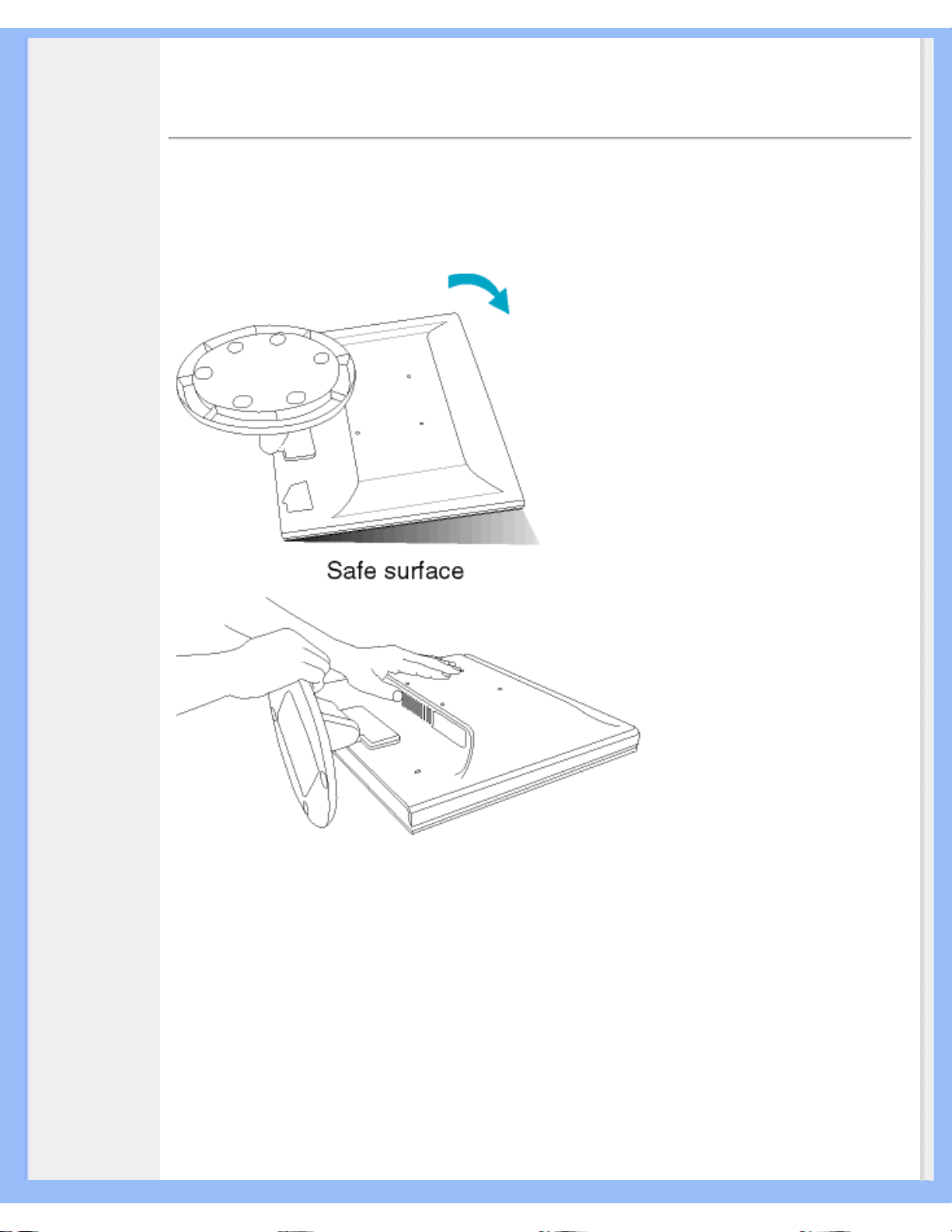

• Der Monitorfuß

• Inbetriebnahme

•

Optimierung der Leistung

Installieren des LCD-Monitors

Beschreibung der Vorderansicht des Produkts

Die Tasten AUFWÄRTS und ABWÄRTS werden zur Einstellung und Anzeigeorientierung auf dem Monitor benutzt.

Die Tasten LINKS und RECHTS werden ebenso wie die AUF- und AB-Tasten zur Einstellung der ANZEIGEORIENTIERUNG auf dem Monitor benutzt.

Hot-Key-Taste HELLIGKEIT. Bei Betätigung der AUF- und ABTasten werden die Steuerelemente für die HELLIGKEIT angezeigt.

Durch Drücken der Taste OK werden die AnzeigeorientierungsSteuerelemente aufgerufen.

Mit dem EIN-/AUS-Schalter wird der Monitor ein- und ausgeschaltet.

file:///D|/My%20documents/dfu/W9/german/190s5/INSTALL/INSTALL.HTM (1 of 2)8/10/2004 4:42:17 PM

Installieren des LCD-Monitors

Automatische Einstellung der horizontalen und vertikalen Position sowie der Phasen- und Uhreinstellung.

ZURÜCK ZUM SEITENANFANG

Optimierung der Leistung

● Für eine Höchstleistung sollte darauf geachtet werden, daß der Monitor wie folgt eingestellt

wird: 1280x1024, 60Hz.

Anmerkung: Sie können die derzeitigen Bildschirmeinstellungen überprüfen,

indem Sie die Taste "OK" einmal drücken. Rufen Sie die Produkt-Information auf. Der derzeitige Bildschirmmodus wird im Feld RESOLUTION (Auflösung) angezeigt.

● Sie können auch das Flachbildschirm- (FPAdjust-) Einstellungsprogramm, für optimale

Leistung des Monitors installieren; das Programm ist auf dieser CD enthalten. Die schrittweise Anleitung führt Sie durch den Installationsvorgang. Für weitere Informationen zu diesem Programm den Link anklicken.

Weitere Info über FP_setup04.exe

ZURÜCK ZUM SEITENANFANG

file:///D|/My%20documents/dfu/W9/german/190s5/INSTALL/INSTALL.HTM (2 of 2)8/10/2004 4:42:17 PM

Bildschirmanzeige (OSD)

• Beschreibung der Bildschirmanzeige (OSD)

• Der OSD-Baum

Bildschirmanzeige (OSD)

Beschreibung der Bildschirmanzeige

Wobei handelt es sich bei der Bildschirmanzeige?

Es handelt sich hier um eine Einrichtung aller Philips LCD-Monitoren, mit denen der Benutzer die Bildschirmleistung der Monitoren direkt durch ein Fenster mit Anleitungen, die auf dem Bildschirm erscheinen, einstellen kann. Die Benutzerschnittstelle ist benutzerfreundlich und bei Betrieb des Monitors leicht zu bedienen.

Grundlegende und einfache Anleitungen auf den Steuertasten.

Durch Drücken des Schalters auf den vorderen Steuerelementen des Monitors werden die Hauptsteuerungen der Bildschirmanzeige (OSD) angezeigt. Man kann nun verschiedene Einstellungen an den vielfältigen Funktionen des Monitors vornehmen. Verwenden Sie die oder die

Tasten, um ihre Einstellungen durchzuführen.

ZURÜCK ZUM SEITENANFANG

Der OSD-Baum

Im folgenden finden Sie einen Überblick über die Struktur der Bildschirmanzeige. Sie können dies zum Verweis oder auch später benutzen, wenn Sie sich die verschiedenen Einstellungen ansehen.

file:///D|/My%20documents/dfu/W9/german/190s5/OSD/OSDDESC.HTM (1 of 2)8/10/2004 4:42:21 PM

Bildschirmanzeige (OSD)

HAUPTSTEUERUNGEN SCHLIESSEN

file:///D|/My%20documents/dfu/W9/german/190s5/OSD/OSDDESC.HTM (2 of 2)8/10/2004 4:42:21 PM

Kundenpflege und Garantie

Kundendienst und Garantie

BITTE WÄHLEN SIE IHR LAND AUS, UND LESEN SIE SICH DIE GEWÄHRLEISTUNGSERKLÄRUNG FÜR DIESES LAND LAND / REGION DURCH.

WEST EUROPA: Belgien • Dänemark • Deutschland • England • Finnland • Frankreich •

Griechenland • Irland • Italien • Luxemburg • Niederlande • Norwegen • Österreich • Portugal • Schweden • Schweiz • Spanien • Zypern

OSTEUROPA: Polen • Rußland • Tschechische Republik • Slowakei • Slowenien • Türkei •

Ungarn

LATEIN AMERIKA: Antillen • Argentinien • Brasilien • Chile • Kolumbien • Mexiko •

Paraguay • Peru • Uruguay • Venezuela

NORD AMERIKA: Kanada • USA

PAZIFIK: Australien • Neuseeland

ASIEN: Bangladesch • China • Hongkong • Indien • Indonesien • Japan • Korea • Malaysia •

Pakistan • Philippinen • Singapur • Taiwan • Thailand

AFRIKA: Marokko • Südafrika

NAHOST: Ägypten • Dubai

file:///D|/My%20documents/dfu/W9/german/warranty/warranty.htm8/10/2004 4:42:23 PM

Glossar

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Farbtemperatur (Color Temperature)

Eine Beschreibungsweise von Farben einer Strahlenquelle als Temperatur (in Kelvin) einer schwarzen Masse, die mit derselben dominanten Frequenz strahlt wie die Quelle.

Die meisten Monitore von Philips bieten die Möglichkeit, die Farbtemperatur auf den gewünschten Wert einzustellen.

ZURÜCK ZUM SEITENANFANG

D-SUB

Der Monitor ist mit einem D-Sub-Kabel ausgestattet.

Digital Visual Interface (DVI) [Digitale visuelle Schnittstelle]

Die technischen Angaben der Digital Visual Interface (DVI) beschreiben eine digitale Verbindung mit Hochgeschwindigkeit für visuelle Datenarten, die von der Anzeige-Technik unabhängig ist. Die Schnittstelle dient hauptsächlich dazu, eine Verbindung zwischen einem Computer und seinem Anzeigegerät herzustellen. Die DVI entspricht den Anforderungen aller Segmente der PC-Industrie (Workstation, Desktop, Laptop usw.) und bietet diesen verschiedenen Segmenten eine einheitliche Schnittstellenspezifikation für Monitoren.

Die DVI-Schnittstelle ermöglicht:

1. Reduziert Signalverlust und Bildrauschen im Signal dank geringerer Signalumwandlung.

file:///D|/My%20documents/dfu/W9/german/190s5/GLOSSARY/GLOSSARY.HTM (1 of 5)8/10/2004 4:42:26 PM

Glossar

2. Unabhängig van Bildschirmtechnik und kann benutzt werden mit LCD-, Plasma-, LCOS-

Bildschirmen usw..

3. Plug and Play durch Erkennung des Anschlusses bei eingeschaltetem Gerät. EDID und

DDC2B.

4. Digital- und Analogunterstützung über einen einzigen Anschluss (nur DVI-I).

ZURÜCK ZUM SEITENANFANG

Energy Star Computers-Programme

Ein Energiesparprogramm, das von der U.S. Environmental Protection Agency (EPA) [USUmweltschutzbehörde] mit dem Ziel gestartet wurde, die Herstellung und Vermarktung von energieeffizienten Büroautomationsgeräten zu fördern. Unternehmen, die sich diesem Programm anschließen, müssen sich zur Herstellung eines oder mehrerer Produkte verpflichten, die fähig sind, nach einem Zeitraum der Inaktivität oder nach einer vom Benutzer festgelegten Zeit in einen Zustand mit geringem Stromverbrauch (<30 W) umzuschalten.

ZURÜCK ZUM SEITENANFANG

Liquid Crystal Display (LCD) [Flüssigkristallanzeige]

Eine alphanumerische Anzeige, die die einzigartigen Eigenschaften von Flüssigkristallen für die Erzeugung von Zeichen nutzt. Die neueste Flachbildschirm-Anzeige umfaßt eine Matrix mit Hunderten oder Tausenden einzelner LCD-Zellen, die am Bildschirm Text und farbige Grafiken erzeugen. Sie verbrauchen wenig Strom, aber sie benötigen externe Beleuchtung, damit der Benutzer die Zeichen lesen kann.

ZURÜCK ZUM SEITENANFANG

file:///D|/My%20documents/dfu/W9/german/190s5/GLOSSARY/GLOSSARY.HTM (2 of 5)8/10/2004 4:42:26 PM

Glossar

Universal Serial Bus (USB)

Ein intelligenter Stecker für PC-Peripheriegeräte. USB bestimmt automatisch die für die

Peripheriegeräte erforderlichen Ressourcen (wie Treibersoftware und Bandbreite). USB macht diese erforderlichen Ressourcen ohne die Intervention des Benutzers verfügbar.

● USB nimmt die „Abdeckungsangst" - die Angst, die Abdeckung eines Computers

abzunehmen, um zusätzliche Peripheriegeräte zu installieren. Außerdem eliminiert USB bei der Installation von neuen Peripheriegeräten die Durchführung von komplizierten IRQEinstellungen.

● USB eliminiert „Anschlußengpässe". Ohne USB sind PCs normalerweise auf einen Drucker,

zwei Com Port-Geräte (gewöhnlich für eine Maus und ein Modem), ein mit dem Enhanced Parallel Port verbundenes Gerät (z.B. Scanner oder Videokamera) und einen Joystick beschränkt. Immer mehr Peripheriegeräte für Multimedien-Computer kommen täglich auf dem Markt. Mit USB können bis zu 127 Geräte gleichzeitig auf einem Computer laufen.

● USB gestattet „Hot Plug-in". Beim Installieren von neuen Peripheriegeräten ist es nicht mehr

notwendig, den Computer auszuschalten, das Gerät einzustecken, den Computer neu zu starten und das Setup-Programm auszuführen. Auch der umgekehrte Vorgang beim Entfernen eines Geräts entfällt.

Kurz gesagt, USB verwandelt das heutige „Plug-and-Pray" [einstecken und beten] in wirkliches „Plugand-Play [einstecken, und es läuft]!

Verteiler (Hub)

Ein Universal Serial Bus-Gerät, das dem Universal Serial Bus zusätzliche Anschlüsse bietet.

Verteiler sind ein Schlüsselelement in der Plug-and-Play-Architektur des USB. Die Abbildung zeigt einen typischen Verteiler. Die Verteiler dienen dazu, die Konnektivität des USB für den Benutzer zu vereinfachen und Robustheit bei gleichzeitig niedrigen Kosten und geringer Komplexität bereitzustellen.

Jeder Verteiler verwandelt einen einzigen Verbindungspunkt in eine Vielzahl von . Die Architektur unterstützt die Verkettung von mehreren VerteilernVerteiler ähigen die vielseitigen Verbindungsmöglichkeiten von . Jeder Verteiler verwandelt einen einzigen Verbindungspunkt in eine Vielzahl von . Die Architektur unterstützt die Verkettung von mehreren Verteilern.

Der vorgeschaltete Anschluß eines Verteilers verbindet diesen mit dem Host. Alle anderen nachgeschalteten Anschlüsse eines Verteilers ermöglichen die Verbindung mit einem weiteren Verteiler oder einer Funktion. Verteiler können jeden nachgeschalteten Anschluß feststellen, ihn verbinden oder trennen und die Stromversorgung der nachgeschalteten Geräte steuern. Alle nachgeschalteten Anschlüsse können bei voller oder niedriger Geschwindigkeit einzeln aktiviert und konfiguriert werden. Der Verteiler trennt Anschlüsse mit niedriger Geschwindigkeit von Signalen mit voller Geschwindigkeit.

Ein Verteiler besteht aus zwei Teilen: Verteiler-Controller und Verteiler-Repeater. Der Repeater ist ein protokollgesteuerter Schalter zwischen dem vorgeschalteten Anschluß und den nachgeschalteten Anschlüssen. Er verfügt auch über Hardwareunterstützung zum Zurücksetzen und Aussetzen/Wiederaufnehmen von Signalen. Der Controller liefert die Schnittstellenregister und

file:///D|/My%20documents/dfu/W9/german/190s5/GLOSSARY/GLOSSARY.HTM (3 of 5)8/10/2004 4:42:26 PM

Glossar

ermöglicht Kommunikation zum/vom Host. Die für den Verteiler spezifischen Status- und Steuerbefehle erlauben dem Host, einen Verteiler zu konfigurieren und seine Anschlüsse zu überwachen und zu steuern.

Gerät

Eine logische oder physische Einheit, die eine Funktion ausführt. Die Beschreibung dieser Einheit ist vom Kontext abhängig. Auf der untersten Ebene kann sich der Begriff Gerät auf ein einziges Hardwarebauteil beziehen, wie in einem Speichergerät. Auf einer höheren Ebene kann es sich um eine Sammlung von Hardwarekomponenten handeln, die eine bestimmte Funktion ausführen, wie ein Universal Serial Bus Schnittstellengerät. Auf einer noch höheren Ebene kann der Begriff Gerät eine Funktion bezeichnen, die von einem an einen Universal Serial Bus angeschlossenen Gerät wie einem Daten-/Fax-/Modemgerät ausgeführt wird. Geräte können physisch, elektrisch, adressierbar und logisch sein.

Nachgeschaltet

Die Richtung des Datenflusses vom oder zum Host. Ein nachgeschalteter Anschluß ist der Anschluß am Verteiler, der elektrisch am weitesten vom Host entfernt ist und der den nachgeschalteten Datenverkehr vom Verteiler erzeugt. Nachgeschaltete Anschlüsse erhalten vorgeschalteten Datenverkehr.

Vorgeschaltet

Die Richtung des Datenflusses zum Host. Ein vorgeschalteter Anschluß ist ein Anschluß am Gerät, der elektrisch dem Host am nächsten liegt und der den vorgeschalteten Datenverkehr vom Verteiler erzeugt. Vorgeschaltete Anschlüsse erhalten nachgeschalteten Datenverkehr.

ZURÜCK ZUM SEITENANFANG

file:///D|/My%20documents/dfu/W9/german/190s5/GLOSSARY/GLOSSARY.HTM (4 of 5)8/10/2004 4:42:26 PM

Glossar

Vertikale Bildwiederholrate (Vertical Refresh Rate)

Die Anzahl von vollständigen Bildern, die einmal pro Sekunde an den Bildschirm geschrieben werden. Die Rate wird in Hz angegeben.

ZURÜCK ZUM SEITENANFANG

file:///D|/My%20documents/dfu/W9/german/190s5/GLOSSARY/GLOSSARY.HTM (5 of 5)8/10/2004 4:42:26 PM

Herunterladen und Ausdrucken

• Installation

des LCD Monitortreibers

• Anleitungen

zum Herunterladen und Ausdrucken

•

Installation des FPadjustProgramms

Herunterladen und Ausdrucken

Installation des LCD Monitor-Treibers

Systemanforderungen:

● PC mit Windows® 95, Windows® 98, Windows® 2000, Windows® Me, Windows® XP oder

neuer

● Den Treiber finden Sie unter ".inf/.icm/.cat" im Verzeichnis : lcd\pc\drivers

Die Datei "Driver_install02.txt" vor der Installation durchlesen.

Auf dieser Seite kann das Handbuch im .pdf-Format gelesen werden. Die PDF-Dateien können auf die Festplatte heruntergeladen und danach mit Hilfe von Acrobat Reader oder durch den Browser angezeigt und ausgedruckt werden.

Falls Sie den Adobe® Acrobat Reader noch nicht installiert haben, bitte auf folgenden Link zur Installation der Anwendung klicken: Adobe® Acrobat Reader für PC / Adobe® Acrobat Reader für

Mac.

Anleitung zum Herunterladen:

Zum Herunterladen der Datei:

1. mit der Maus auf das folgende Symbol klicken und die Maustaste gedrückt halten. (Win95/98/2000/Me/XP-Benutzer bitte mit der rechten Maustaste klicken)

Herunterladen

190B5.pdf

Herunterladen

190P5.pdf

Herunterladen

190S5.pdf

Herunterladen

190V5.pdf

2. Im dann erscheinenden Menü “Link speichern als…”, “Ziel speichern als…” oder “Link auf Diskette herunterladen” ' auswählen.

3. Auswählen, wo die Datei gespeichert werden soll; auf “Speichern” klicken (“Quelle” wählen, wenn die Wahl zwischen “Text” oder “Quelle” gegeben wird.).

Anleitung zum Drucken:

file:///D|/My%20documents/dfu/W9/german/download/download.htm (1 of 3)8/10/2004 4:42:28 PM

Herunterladen und Ausdrucken

Zum Drucken des Handbuchs:

1. folgen Sie der Anleitung für Ihren Drucker und drucken die benötigten Dateien aus, während die Datei geöffnet ist.

ZURÜCK ZUM SEITENANFANG

Installation des Fpadjust-Programms

Im Fpadjust-Programm werden Ausrichtungsmuster erstellt, mit denen Sie die Monitoreinstellungen, wie beispielsweise KONTRAST, HELLIGKEIT, HORIZONTALE & VERTIKALE POSITION, PHASE und UHR einstellen können.

Systemanforderungen:

● PC mit Windows® 95, Windows® 98, Windows® 2000, Windows® Me, Windows® XP oder

neuer

Zur Installation des FPadjust-Programms:

● Auf den Link oder das Symbol zur Installation des Fpadjustment-Programms klicken.

● oder

● Mit der Maus auf das Symbol klicken und die Maustaste gedrückt halten (Win95/98/2000/Me/

XP-Benutzer bitte mit der rechten Maustaste klicken)

Herunterladen

FP_setup04.exe

● Im dann erscheinden Menü “Link speichern als…”, “Ziel speichern als, oder “Link auf

Diskette speichern” auswählen.

● Das Verzeichnis wählen, in dem Sie die Datei speichern möchten; klicken Sie auf "Save /

Speichern" (Wenn die Frage erscheint, ob die Datei als "Text" oder als "Quelldatei / Source" gespeichert werden soll, wählen Sie "Quelldatei / Source".

● Den Browser beenden und das Fpadjust-Programm installieren.

Die Datei "FP_Readme04.txt" vor der Installation durchlesen.

ZURÜCK ZUM SEITENANFANG

file:///D|/My%20documents/dfu/W9/german/download/download.htm (2 of 3)8/10/2004 4:42:28 PM

Herunterladen und Ausdrucken

file:///D|/My%20documents/dfu/W9/german/download/download.htm (3 of 3)8/10/2004 4:42:28 PM

Häufig gestellte Fragen

• Sicherheit und Fehlerbehebung

• Allgemeine Fragen

• Bildschirmregulierung

• Kompatibilität mit anderen Peripheriegeräten

• LCD-BildschirmTechnik

• Ergonomie Ökologie und Sicherheitsnormen

• Fehlerbehebung

• Behördliche Vorschriften

• Weitere Informationen

Häufig gestellte Fragen

Allgemeine Fragen

Was ist zu tun, wenn beim Installieren des Monitors die folgende Meldung am Bildschirm

erscheint: „Cannot display this video mode" [„Kann diesen Video-Modus nicht anzeigen"]?

A: Empfohlener Videomodus für Philips 19": 1280x1024 @ 60 Hz.

1. Alle Kabel ausstecken, dann den PC mit einem zuvor benutzten, korrekt funktionierenden

Monitor verbinden.

2. Im Startmenü von Windows das Fenster Einstellungen/Systemsteuerung wählen. In der

Systemsteuerung das Symbol Anzeige wählen. Unter Anzeige das Register "Einstellungen" wählen. Im Feld „Arbeitsplatz" unter Einstellungen den Rollbalken auf 1280x1024 Pixel (19") setzen.

3. „Weitere Eigenschaften" öffnen und die Bildwiederholrate auf 60 Hz setzen; dann auf OK

klicken.

4. Den Computer starten, Schritt 2 und 3 wiederholen und sicherstellen, daß der PC auf

1280x1024@60Hz (19") eingestellt ist.

5. Den Computer ausschalten, den alten Monitor abtrennen und den LCD-Monitor von Philips

anschließen.

6. Zuerst den Monitor und dann den Computer einschalten.

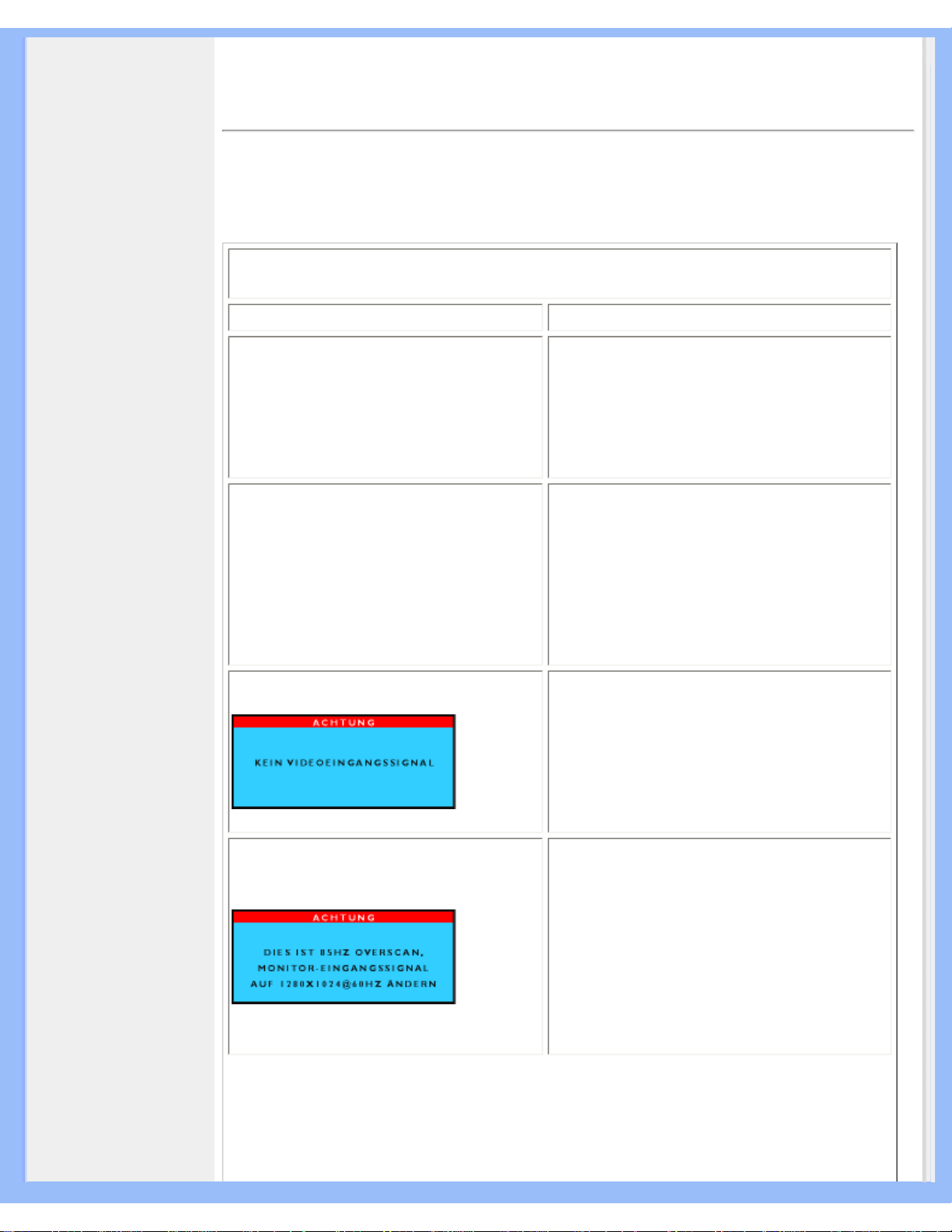

F: Was soll ich tun, wenn folgende Meldung auf dem Bildschirm erscheint: DIES IST 85HZ

OVERSCAN, MONITOR-EINGANGSSIGNAL AUF 1280 x 1024 @60HZ ANDERN?

A: Dies bedeutet, dass die Frequenz des vom PC ausgegebenen Bildwiederholsignals 85Hz

beträgt, und sich somit außerhalb des vom Monitor darstellbaren Bereichs befindet. Die Funktionen dieses intelligenten LCD-Monitors der neuen Generationen setzen diesen überhöhten Wert vorübergehend außer Funktion und geben Ihnen 10 Minuten Zeit, die Bildwiederholfrequenz auf die empfohlenen Werte einzustellen.

So funktioniert es:

Rufen Sie das Windows Startmenü auf. Wählen SieEinstellungen/Settings, und anschließend

Systemsteuerung/Control Panell. Wählen Sie Anzeige/Display. Wählen Sie Einstellungen/ Settings und klicken Sie die Schaltfläche Erweitert/Advanced an. Unter Adaptor, die

Wiederholfrequenz auf 56~75 stellen.

Sie haben 10 Minuten Zeit, um diesen Vorgang zu beenden. Sollten Sie den Vorgang nicht innerhalb 10 Minuten beenden können, müssen Sie den Monitor aus- und wieder einschalten, um die geänderten Einstellungen erneut einzugeben.

F: Was bedeutet „Bildwiederholrate" eines LCD-Monitors?

A: Für LCD-Monitoren ist die Bildwiederholrate weniger relevant. LCD-Monitoren zeigen bei

60Hz ein beständiges, flimmerfreies Bild an. Es besteht kein sichtbarer Unterschied

file:///D|/My%20documents/dfu/W9/german/190s5/SAFETY/SAF_FAQ.HTM (1 of 8)8/10/2004 4:42:36 PM

Häufig gestellte Fragen

zwischen 85Hz und 60Hz.

F: Was sind die .inf- und .icm-Dateien auf der Setup-Diskette und der CD-ROM? Wie werden

die Treiber (.inf und .icm) installiert?

A: Dies sind die Treiberdateien für den Monitor. Beim Installieren dieser Treiber den

Anleitungen im Benutzerhandbuch folgen. Beim erstmaligen Installieren des Monitors könnte der Computer nach Monitortreibern (.inf und .icm) fragen. Den Anleitungen zum Einlegen der beiliegenden Treiberdiskette (entweder Floppy oder CD-ROM) folgen. Die Monitortreiber (.inf- und .icm-Dateien) werden automatisch installiert.

F: Wie wird die Auflösung reguliert?

A: Die Videokarte/der Grafiktreiber bestimmen gemeinsam die verfügbare Auflösung. Die

gewünschte Auflösung kann unter Windows® 95/98 mit „Eigenschaften der Anzeige/ Einstellungen" gewählt werden.

F: Was passiert, wenn man beim Einstellen des Monitors unterbrochen wird?

A: Die OSD-Taste drücken und "Reset" (Rücksetzen) wählen, um alle Werkseinstellungen

wiederherzustellen.

F: Worum handelt sich bei der Auto-Funktion?

A: Die AUTO-Justierungstaste stellt die ursprüngliche Bildschirmposition, Phasen- und

Takteinstellungen mit einem einzigen Tastendruck wieder her; Navigieren durch die OSDMenüs und Steuertasten entfällt.

F: Was ist zu tun, wenn der Monitor nicht erleuchtet ist, d.h. die Strom-LED nicht

aufleuchtet?

A: Stellen Sie sicher, dass das Netzkabel mit dem Monitor verbunden ist.

F: Nimmt der LCD ein Schnittstellensignal an?

A: Nein. Wenn ein Schnittstellensignal benutzt wird, zeigt der Bildschirm gleichzeitig gerade

und ungerade horizontale Abtastlinien an, wodurch das Bild entstellt wird.

F: Was hat die Bildwiederholrate mit LCD zu tun?

file:///D|/My%20documents/dfu/W9/german/190s5/SAFETY/SAF_FAQ.HTM (2 of 8)8/10/2004 4:42:36 PM

+ 63 hidden pages
