Sicurezza e Risoluzione Problema

Manutenzione e precauzioni di sicurezza • Collocazione delle installazioni • Domande
ricorrenti • Risoluzione dei problemi • Informazioni legali • Ulteriori informazioni correlate

Manutenzione e precauzioni di sicurezza

PERICOLO: L’utilizzo di dispositivi, registrazioni o procedure differenti da
quelle specificate nelle presenti istruzioni possono esporre al rischio di corto
circuito, rischi elettrici e/o rischi meccanici.

Leggere e seguire le presenti istruzioni durante il collegamento e l’utilizzo del monitor del computer:

Disconnettere il monitor in caso di non utilizzo prolungato.●
Disconnettere il monitor, se avete intenzione di pulirlo con un panno leggermente umido. È invece

sufficiente spegnere il monitor per spolverarlo con un panno asciutto. In ogni caso non utilizzare mai
alcol, solventi o liquidi a base di ammoniaca.

●

Consultare un tecnico di servizio se il monitor non funziona normalmente seguendo le istruzioni di
questo manuale.

●

Il coperchio dell’involucro dovrebbe essere aperto solo da personale tecnico qualificato.●
Tenere il monitor lontano dai raggi solari diretti, da stufe o altre fonti di calore.●
Rimuovere qualunque oggetto possa entrare nelle ventole ed ostruirle o ostacolare l’adeguato

raffreddamento dei componenti elettronici del monitor.

●

Non ostruire i fori di ventilazione sull’involucro.●
Mantenere il monitor asciutto. Per evitare corto circuito non esporlo alla pioggia o ad eccessiva

umidità.

●

Al momento di collegare il monitor, verificare che il cavo di alimentazione e le uscite siano facilmente
accessibili.

●

Dopo avere spento il monitor staccando il cavo di alimentazione o il filo di alimentazione CC,
aspettate 6 secondi circa prima di collegare nuovamente il cavo di alimentazione o il filo CC per la
normale operatività.

●

Al fine di evitare i rischi di corto circuito o di danni permanenti all’apparecchiatura, non esporre il
monitor alla pioggia o ad eccessiva umidità.

●

Al momento di collegare il monitor, verificare che il cavo di alimentazione e le uscite siano facilmente
accessibili.

●

IMPORTANTE: Attivare sempre uno screensaver durante l’utilizzo dell’applicazione. Se un’immagine
ad elevato contrasto resta visualizzata per un tempo prolungato, è possibile che sul display rimanga
una cosiddetta "immagine fantasma". Si tratta di un fenomeno largamente conosciuto, provocato da
un tipico difetto della tecnologia LCD. Tale immagine di solito scompare gradualmente dopo avere
disattivato l’alimentazione. Si noti che il problema dell’immagine fantasma non è risolvibile e che
pertanto non è coperto dalla garanzia.

●

Consultate un tecnico specializzato nel caso in cui il monitor non funzioni normalmente pur seguendo le
istruzioni operative di questo manuale.

TORNA ALL’ INIZIO DELLA PAGINA

Sicurezza e Risoluzione Problema

file:///D|/TV/italian/180mt/safety/safety.htm (1 of 2) [4/2/2003 11:33:34 AM]

Collocazione delle installazioni

Evitate il calore ed il freddo eccessivo.●
Non collocare né utilizzare il prodotto in locali esposti a calore, alla luce diretta del sole o a

temperature estremamente basse.

●

Evitare di spostare il monitor LCD tra luoghi che presentino un'elevata escursione termica. Scegliete
una collocazione che rispetti i seguenti parametri di temperatura ed umidità.

Temperatura: 0-35°C 32-95°F

❍

Umidità: 20-80% RH❍

●

Non esporre il prodotto a forti vibrazioni o urti. Non trasportare il prodotto in un bagagliaio.●
Prestare la massima attenzione durante l’utilizzo ed il trasporto per evitare di maltrattare il prodotto

con urti o cadute.

●

Non collocare né utilizzare il prodotto in ambienti estremamente umidi o polverosi. Evitare che il
prodotto venga a contatto con acqua o altri liquidi.

●

TORNA ALL’INIZIO DELLA PAGINA

Sicurezza e Risoluzione Problema

file:///D|/TV/italian/180mt/safety/safety.htm (2 of 2) [4/2/2003 11:33:34 AM]

Informazioni sul presente Manuale

La guida • Avvertenze e legenda

La guida

La presente guida elettronica, destinata a tutti gli utenti dei televisori/monitor LCD Philips, illustra funzioni,
modalità di installazione e impostazione, funzionamento e altre informazioni relative agli apparecchi.

Indice delle sezioni:

Informazioni sulla sicurezza e risoluzione dei problemi fornisce suggerimenti e soluzioni a problemi

di comune ricorrenza e altre informazioni utili.

●

La sezione "La Guida" fornisce una visione generale delle informazioni contenute, descrizione e
spiegazione delle icone e ulteriore documentazione di riferimento.

●

Descrizione del prodotto fornisce una visione generale delle prestazioni del monitor e delle sue

caratteristiche tecniche.

●

Installazione del monitor descrive il processo di settaggio iniziale e una breve spiegazione sull'uso

del monitor.

●

Display a Video fornisce informazioni sulla regolazione del settaggio del monitor.●

La sezione Controllo TV contiene informazioni relative alla regolazione delle impostazioni della
funzione TV.

●

Servizio clienti e Garanzia contiene un elenco dei centri di assistenza Philips nel mondo e numeri di

telefono per assistenza in caso di emergenza e le informazioni relative alla garanzia del vostro
apparecchio.

●

Opzioni di Scarico e Stampa trasferisce il presente manuale interamente sull'hard drive del vostro

computer, per facilitarne la consultazione.

●

TORNA ALL'INIZIO DELLA PAGINA

Avvertenze e legenda

La sezione che segue fornisce una descrizione di alcuni simboli convenzionalmente usati nel presente
documento.

Note, Attenzione e Avvertenze

Leggendo questa guida, incontrerete blocchi di testo accompagnati da specifiche icone e stampate in
grassetto o corsivo. Tali parti contengono note, note di attenzione o di avvertenza. Segue un esempio
d'uso:

NOTA: Questa icona indica informazioni e suggerimenti importanti che potrebbero
risultare utili per un utilizzo ottimale del vostro computer.

Informazione su Questa Manuale

file:///D|/TV/italian/180mt/about/about.htm (1 of 2) [4/2/2003 11:33:36 AM]

ATTENZIONE: Questa icona segnala indicazioni per evitare la possibilità di danni
al sistema o la perdita di dati.

AVVERTENZA: Questa icona indica la possibilità di danni personali e segnala
indicazioni per la prevenzione di detti problemi.

Alcune altre indicazioni di attenzione e avvertenza potrebbero presentarsi in formati diversi, e/o non
essere accompagnati della relativa icona. In tali casi, la presentazione specifica delle varie note è
conforme alle regolamentazioni locali.

TORNA ALL'INIZIO DELLA PAGINA

©2002 Koninklijke Philips Electronics N.V.
Diritti riservati. Si vietano riproduzione, copia, uso, alterazione, impiego, affitto, esposizione pubblica, trasmissione e/o diffusione completa o

parziale del presente prodotto, senza consenso scritto della Philips Electronics N.V.

Informazione su Questa Manuale

file:///D|/TV/italian/180mt/about/about.htm (2 of 2) [4/2/2003 11:33:36 AM]

Informazioni di Prodotto

Caratteristiche del prodotto • Specifiche tecniche • Risoluzione e modalità prestabilite •
Politica Philips dei difetti dei pixel • Risparmio automatico di energia • Specifiche fisiche •
Assegnazione dei piedini • Illustrazioni del prodotto • Funzioni di regolazione fisica

Caratteristiche del prodotto

180MT

Monitor/TV tutto in uno LCD SXGA da 18" con eccellenti prestazioni di visualizzazione●
Ingresso video multiplo per la visualizzazione di PC, TV (con televideo), DVD e VCD●
Funzione Picture-in-Picture (PIP, immagine nell'immagine) per la visualizzazione sia della TV o del

video e dell'applicazione PC sullo schermo

●

Eccellente luminosità/contrasto e ridotto tempo di risposta●
100 pagine televideo (disponibile solo nella zona Asia Pacifico e in Europa occidentale)●
Stereo Digital Nicam/2CS (disponibile solo nella zona Asia Pacifico e in Europa occidentale)●
Ingresso Component Video (YPbPr/YCbCr) per DVD (disponibile solo nella zona Asia Pacifico e

nei sistemi NTSC)

●

Euroconnector (presa SCART) (disponibile solo in Europa occidentale)●

TORNA ALL'INIZIO DELLA PAGINA

Specifiche tecniche*

PANNELLO LCD

• Tipo LCD TFT

• Dimensioni schermo 18.1 pollici di visualizzazione

• Dimensione del pixel 0,2805 x 0,2805 mm

• Tipo di pannello LCD

1280 x 1024 pixel Banda verticale R.G.B.
Polarizzatore antiriflesso

• Area effettiva di visualizzazione (H)359,0 x (V)287,2 mm

• Colori del display Interfaccia a 8 bit (colori 16.7M)

SCANSIONE

Informazioni di Prodotto

file:///D|/TV/italian/180mt/product/product.htm (1 of 6) [4/2/2003 11:33:39 AM]

Refresh rate verticale 56Hz-75Hz
Frequenza orizzontale 30kHz-80kHz

VIDEO

• Frequenza dei punti video 135 MHz

• Impedenza di entrata

- Video 75 Ohm

-Sincronizzazione 2K Ohm

• Livelli del segnale di entrata 0.7 Vpp

• Segnale di entrata di
sincronizzazion

Sincronizzazione separata
Sincronizzazione composta

• Polarità di sincronizzazione Positiva e negativa

• Frequenza di entrata

SXGA Hsync 64- 80 kHz, Vsync 60 - 75 Hz (N.I.)
XGA Hsync 48- 61 kHz, Vsync 60 - 75 Hz (N.I.)
SVGA Hsync 35- 50 kHz, Vsync 56 - 75 Hz (N.I.)
VGA Hsync 31- 38 kHz, Vsync 60 - 75 Hz (N.I.)

• Interfaccia video

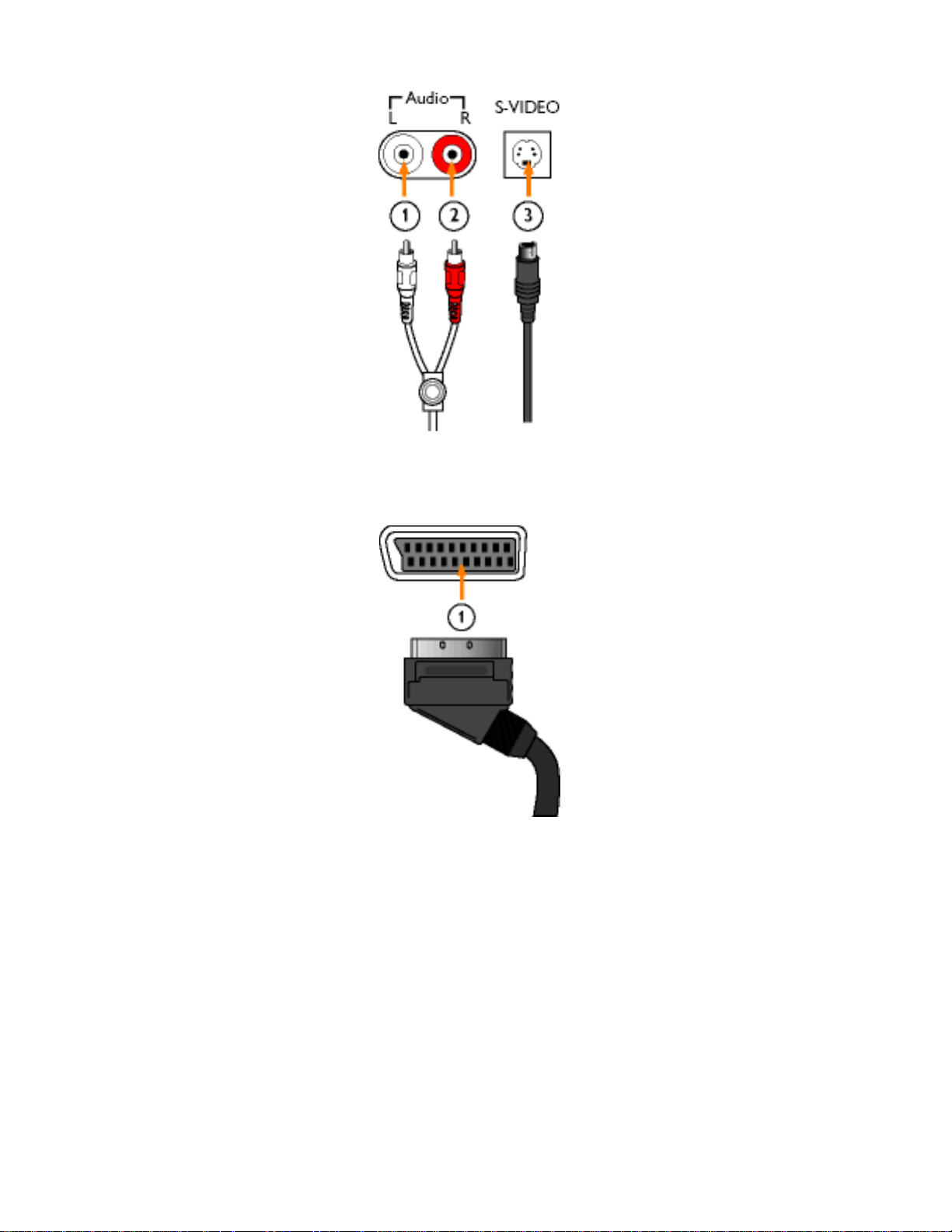

D-sub, S-Video, TV-RF, SCART (Europa) oppure composite
video e component video (altri)

AUDIO

• Livello ingresso per
PC/SVHS/SCART

500 mV nominali

• Livello segnale uscita cuffie 4mW max.

• Altoparlante

5W Stereo Audio (2.5W/channel RMS x2, 200Hz~10kHz, 4 ohm,
10% THD)

CARATTERISTICHE OTTICHE

• Rapporto di contrasto 300:1 (tip.)

• Luminosità

300 cd/m2 (tip.)

• Angolo massimo di contrasto posizione delle ore 6

• Cromaticità bianca x: 0,281 y: 0,311 (a 9300° K) x: 0,312 y: 0,338 (a 6500° K)

Informazioni di Prodotto

file:///D|/TV/italian/180mt/product/product.htm (2 of 6) [4/2/2003 11:33:39 AM]

• Angolo di visualizzazione (C/R
>10)

Superiore >85° (tip.)
Inferiore >85° (tip.)
Sinistro >85 ° (tip.)
Destro >85 ° (tip.)

• Tempo di risposta 30ms (tip.)

* Queste informazioni sono soggette a cambiamenti senza preavviso.

TORNA ALL'INIZIO DELLA PAGINA

Risoluzione e modalità prestabilite

• Massima 1280 x 1024 a 75Hz

• Consigliata 1280 x 1024a 60Hz

17 modalità definibili dall'utente

17 modalità prestabilite in fabbrica:

H. freq (kHz) Risoluzione V. freq (Hz)

31.5 640*350 70.1

31.5 720*400 70.1

31.5 640*480 59.9

35.0 640*480 67.0

37.8 640*480 72.8

37.5 640*480 75.0

35.2 800*600 56.3

37.9 800*600 60.3

48.0 800*600 72.0

46.9 800*600 75.0

49.7 832*624 75.0

48.4 1024*768 60.0

56.5 1024*768 70.0

60.1 1024*768 75.0

68.7 1152*870 75.0

Informazioni di Prodotto

file:///D|/TV/italian/180mt/product/product.htm (3 of 6) [4/2/2003 11:33:39 AM]

64.0 1280*1024 60.0

80.0 1280*1024 75.0

TORNA ALL'INIZIO DELLA PAGINA

Risparmio automatico di energia

Se si dispone del software o della scheda di visualizzazione di conformità DPMS VESA installata nel
computer, il monitor può automaticamente ridurre il consumo di energia quando non è in uso. Nel caso di
immissione dalla tastiera, dal mouse o da un altro dispositivo di immissione, il monitor si "sveglia"
automaticamente. Le tabelle che seguono mostrano il consumo di energia e i segnali delle funzioni di
risparmio di energia automatico.

Definizione gestione di energia

Modalità

VESA

Video

SincronizzazioneHSincronizzazione

V

Energia

usata

Colore del

LED

ACCESO Attivo Sì Sì

68W (tip.)

Verde

SPENTO Blank No No < 2W

Verde

lampeggiante

Questo monitor è conforme alle norme di ENERGY STAR

®

La PHILIPS, come partner di ENERGY

STAR

®

, ha determinato che questo prodotto è conforme alle direttive del rendimento di energia

stabilite da ENERGY STAR®.

TORNA ALL'INIZIO DELLA PAGINA

Specifiche fisiche

• Dimensioni (L x A x P)

452 x 452 x 200 mm (incluso piedistallo)

• Peso 6,3 Kg

• Inclina (Avanti/indietro)

0° /20°

Informazioni di Prodotto

file:///D|/TV/italian/180mt/product/product.htm (4 of 6) [4/2/2003 11:33:39 AM]

• Alimentazione 100 — 240 VAC, 50/60 Hz

• Consumo di energia 68 W (tip.)

• Temperatura

da 0°C a 35°C (di esercizio)
da -20°C a 60°C (di magazzinaggio)

• Umidità relativa da 20% a 80%

• Sistema MTBF 50K ore

*Queste informazioni sono soggette a cambiamenti senza preavviso

TORNA ALL'INIZIO DELLA PAGINA

Assegnazione dei piedini di segnale

Connettore a 15-pin D-sub (maschio) del cavo segnale :

N. Pin Configurazione

N. Pin Configurazione

1 Ingresso video rosso 9 DDC +5V
2 Ingresso video verde 10 Terra logica

3 Ingresso video blu 11

Uscita identica collegata a
pin 10

4

Uscita identica collegata a
pin 10

12 Linea dati seriali (SDA)

5 Terra 13 Sinc oriz. / H+V
6 Terra video rossa 14 Sinc vert.
7 Terra video verde 15 Linea clock dati (SCL)

8 Terra video blu

TORNA ALL'INIZIO DELLA PAGINA

Informazioni di Prodotto

file:///D|/TV/italian/180mt/product/product.htm (5 of 6) [4/2/2003 11:33:39 AM]

Illustrazioni

Seguire i link per visualizzare le varie illustrazioni del monitor e dei suoi componenti.

Descrizione del prodotto in vista anteriore

TORNA ALL'INIZIO DELLA PAGINA

Funzioni di regolazione fisica

Inclinazione

TORNA ALL'INIZIO DELLA PAGINA

Informazioni di Prodotto

file:///D|/TV/italian/180mt/product/product.htm (6 of 6) [4/2/2003 11:33:39 AM]

Installazione del Monitor LCD/TV

Descrizione dell'apparecchio, veduta frontale • Collegamento a PC, antenne TV, DVD/VCR,
ecc. • Come rimuovere e reinstallare il basamento • Collegamenti di base monitor TV •

Introduzione • Ottimizzare le prestazioni

Descrizione dell'apparecchio, veduta frontale

1

PIP

Attivazione della finestra PIP (Picture in Picture) e selezione
delle sue dimensioni

2

PC<->TV/Video

Commutazione del monitor dalla modalità PC a quella
TV/Video e viceversa

3

VIDEO
SOURCE

Selezione della sorgente TV/Video

4

Interruttore accensione/spegnimento

Installazione del Monitor LCD/TV

file:///D|/TV/italian/180mt/install/install.htm (1 of 7) [4/2/2003 11:33:42 AM]

5

Aumenta o riduce il numero del canale
oppure
spostamento in alto o in basso della funzione selezionata in
OSD

6

Regolazione automatica della posizione O/V, della fase e
dell'impostazione dell'orologio

7

Aumento o riduzione del livello del volume audio
oppure
Aumento o riduzione della funzione selezionata in OSD

8

MENU OK

Apertura del menu OSD e selezione della funzione evidenziata

TORNA ALL'INIZIO DELLA PAGINA

Vista Laterale

Installazione del Monitor LCD/TV

file:///D|/TV/italian/180mt/install/install.htm (2 of 7) [4/2/2003 11:33:42 AM]

Jack cuffie1.

Jack LINE OUT2.

TORNA ALL'INIZIO DELLA PAGINA

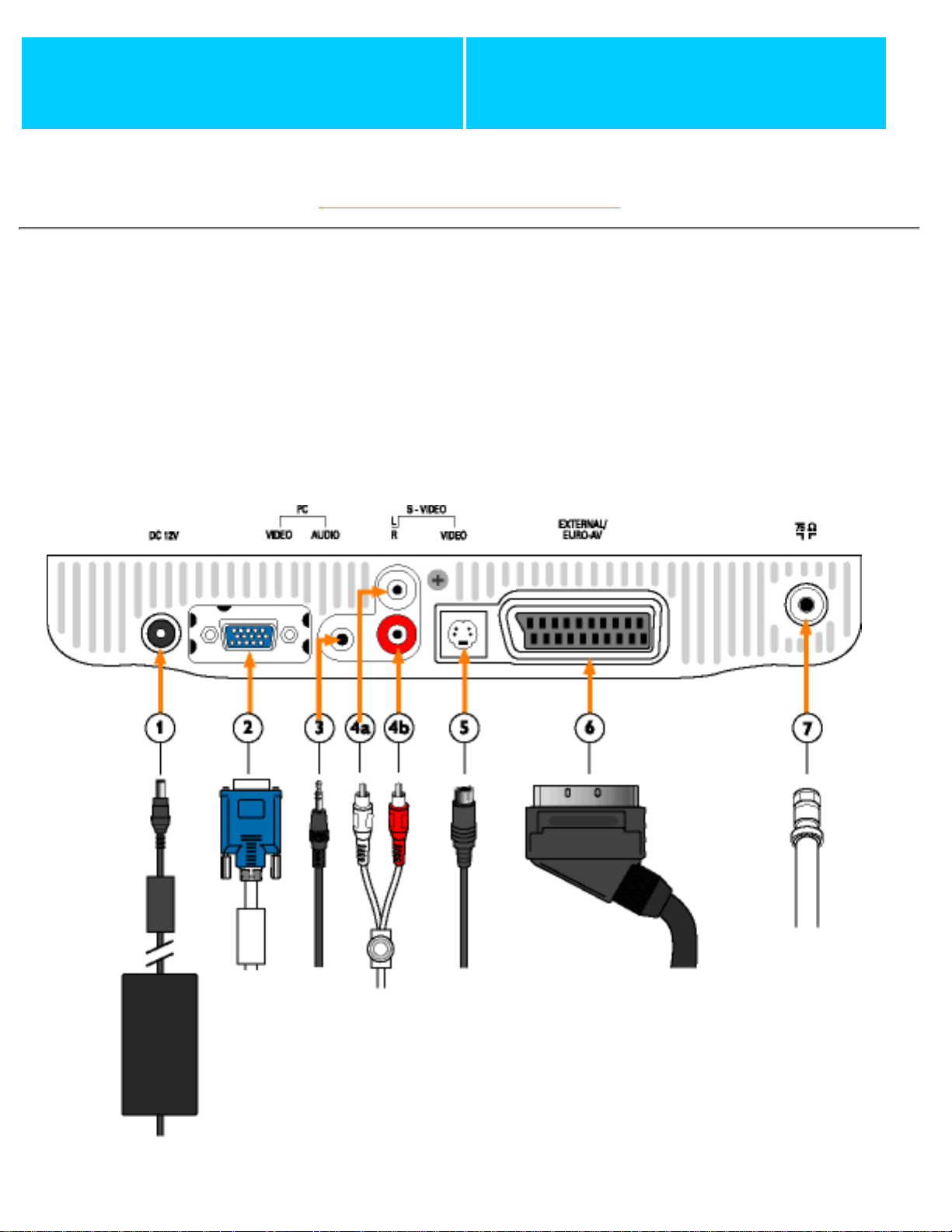

Vista Posteriore

Installazione del Monitor LCD/TV

file:///D|/TV/italian/180mt/install/install.htm (3 of 7) [4/2/2003 11:33:42 AM]

(Europa)

Installazione del Monitor LCD/TV

file:///D|/TV/italian/180mt/install/install.htm (4 of 7) [4/2/2003 11:33:42 AM]

1 DC 12V Ingresso alimentazione CC 12V
2 PC - Video Ingresso D-Subminiatura

3 PC - Audio Ingresso stereo PC
4 S-VIDEO (L) AV audio (S)

S-VIDEO (R) AV audio (D)

5 S-VIDEO Ingresso S-VIDEO

6

EXTERNAL/
EURO-AV

Presa SCART (solo Europa)

7

75

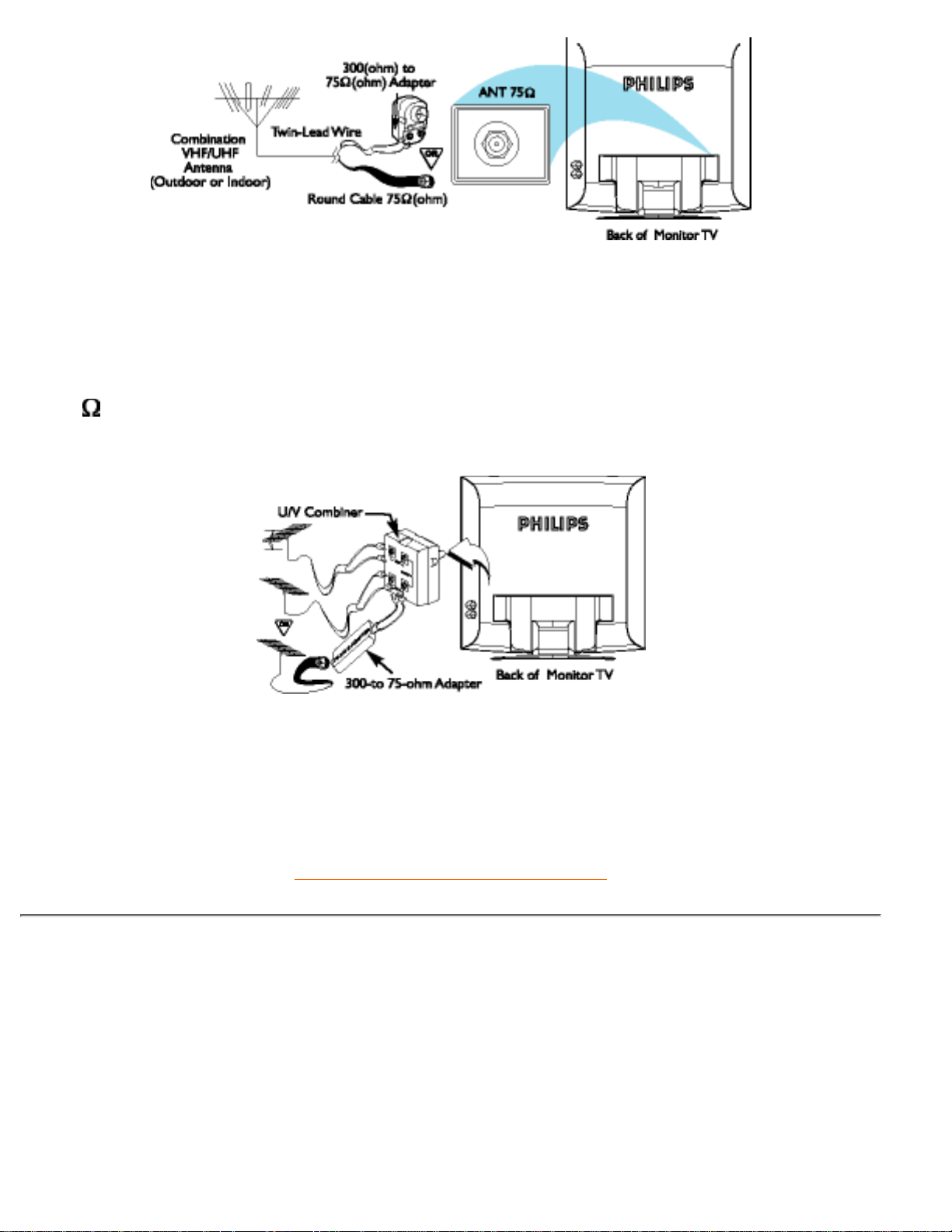

Ingresso antennaTV o cavo CATV

TORNA ALL'INIZIO DELLA PAGINA

Installazione del Monitor LCD/TV

file:///D|/TV/italian/180mt/install/install.htm (5 of 7) [4/2/2003 11:33:42 AM]

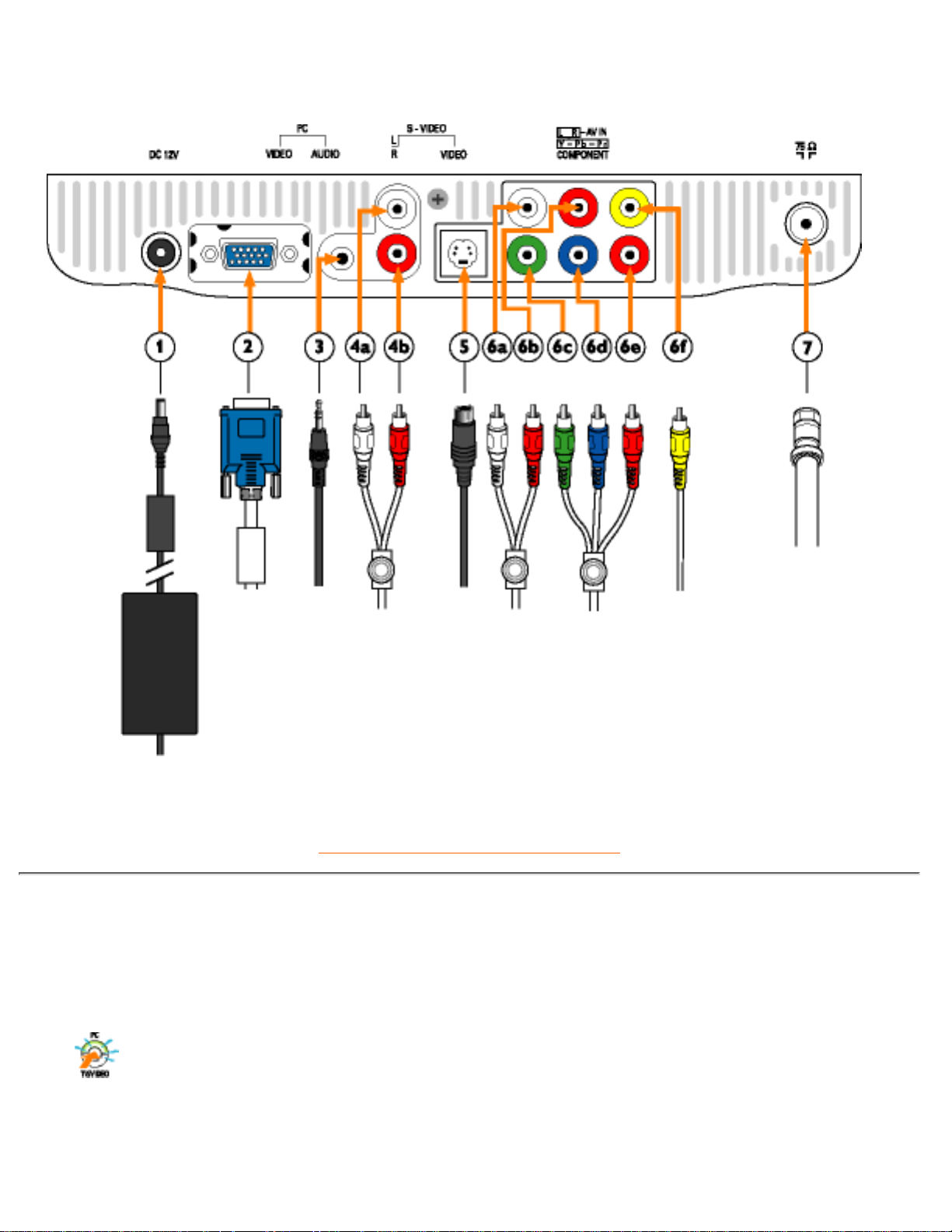

(America del Nord, Asia e Pacifico)

1 DC 12V Ingresso alimentazione CC 12V
2 PC - Video Ingresso D-Subminiatura

3 PC - Audio Ingresso stereo PC
4 S-VIDEO (L) AV audio (S)

S-VIDEO (R) AV audio (D)

5 S-VIDEO Ingresso S-VIDEO

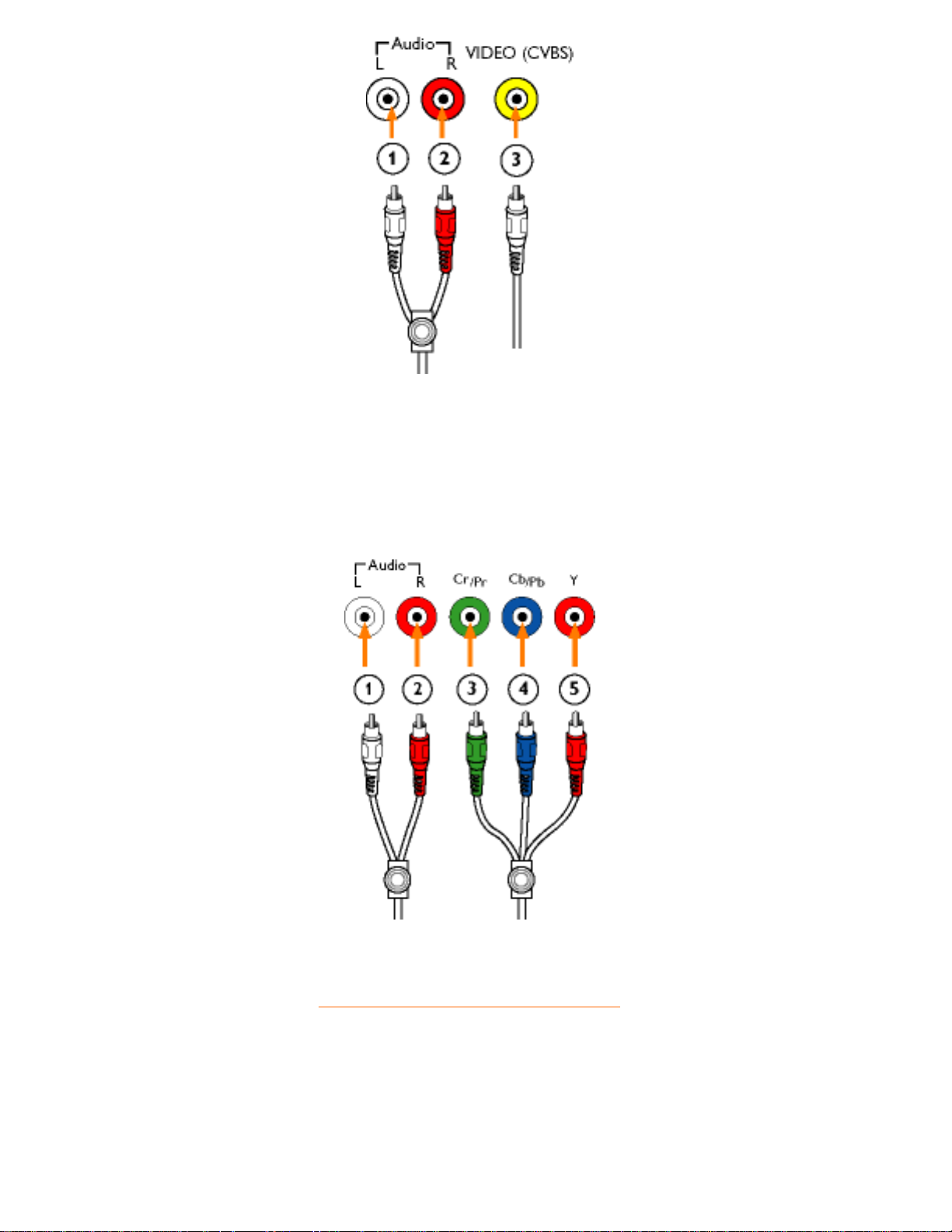

6

L R - AV IN
Y-Pb-Pr
Component

6a Ingresso audio (L) – sinistra
6b Ingresso audio (R) – destra

6f Ingresso CVBS
6c, d, e Ingresso Component video

7

75

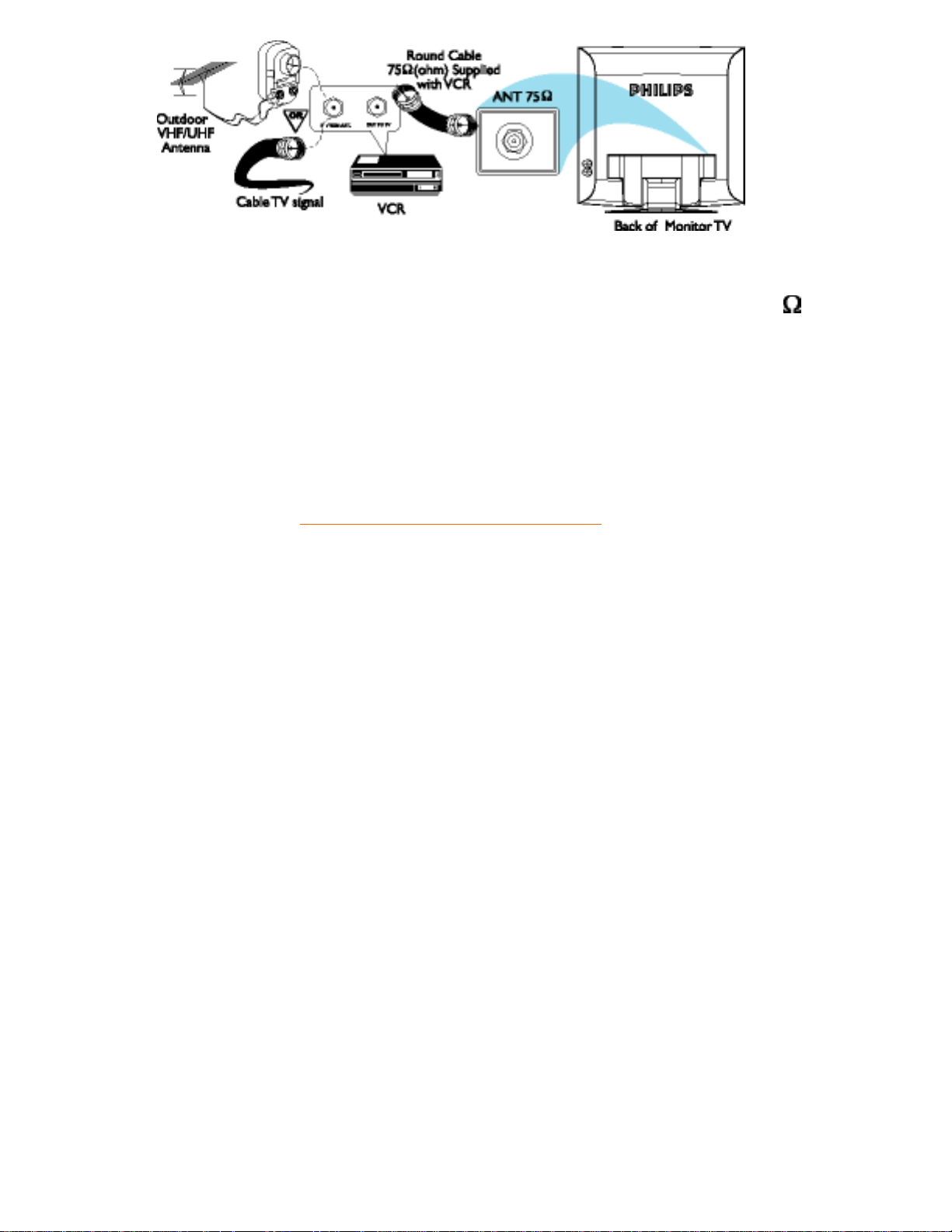

Ingresso antennaTV o cavo CATV

TORNA ALL'INIZIO DELLA PAGINA

Ottimizzare le prestazioni

Per prestazioni ottimali, accertarsi che il settaggio del monitor sia come segue: 1024x768, 60Hz
(modello 15") o 1280x1024, 60Hz (modello 18").

●

Nota: E' possibile verificare le impostazioni correnti del display premendo una volta il

pulsante "OK". Entrare nella sezione relativa alle Informazioni relative al prodotto. La
modalità corrente del display è indicata alla voce RISOLUZIONE.

Installazione del Monitor LCD/TV

file:///D|/TV/italian/180mt/install/install.htm (6 of 7) [4/2/2003 11:33:42 AM]

Il presente CD contiene un programma disegnato esplicitamente per ottenere le migliori prestazioni dal
vostro monitor. Quindi, seguire a passo a passo le istruzioni dettagliate fornite dal programma per
l'installazione di Flat Panel Adjust (FP Adjust). Fare clic sul link apposito per avere ulteriori informazioni
relative a tale programma.

Informazioni relative a

FP_setup03.exe

●

TORNA ALL'INIZIO DELLA PAGINA

Installazione del Monitor LCD/TV

file:///D|/TV/italian/180mt/install/install.htm (7 of 7) [4/2/2003 11:33:42 AM]

Presentazione Sullo Schermo (OSD)

Descrizione della presentazione sullo schermo • L'albero OSD

Descrizione della presentazione sullo schermo

Che cos'è la presentazione sullo schermo?

Questa funzione è presente in tutti i monitor Philips LCD e consente all'utente di regolare lo schermo del
monitor direttamente seguendo le istruzioni visualizzate in una finestra sullo schermo. L'interfaccia utente
rende l'uso del monitor molto semplice e accessibile.

Istruzioni di base per i tasti dei comandi.

Sui comandi anteriori del monitor, una volta premuto il pulsante

, appare la finestra dei comandi

principali sull'OSD e si può iniziare a regolare le varie funzioni del monitor. Utilizzare i tasti

oppure

per i diversi aggiustamenti desiderati.

In modalità PC: In modalità TV/Video :

TORNA ALL'INIZIO DELLA PAGINA

L'albero OSD

Segue un'illustrazione generale della struttura ad albero dell'ODS. Questa può essere utilizzata come
riferimento quando in seguito si lavorerà sui diversi aggiustamenti.

In modalità PC:

On-Screen Display

file:///D|/TV/italian/180mt/osd/osddesc.htm (1 of 4) [4/2/2003 11:33:44 AM]

In modalità TV/Video :

(Per Europa)

On-Screen Display

file:///D|/TV/italian/180mt/osd/osddesc.htm (2 of 4) [4/2/2003 11:33:44 AM]

On-Screen Display

file:///D|/TV/italian/180mt/osd/osddesc.htm (3 of 4) [4/2/2003 11:33:44 AM]

TORNA ALL'INIZIO DELLA PAGINA

On-Screen Display

file:///D|/TV/italian/180mt/osd/osddesc.htm (4 of 4) [4/2/2003 11:33:44 AM]

Comandi TV

Utilizzo del telecomando • Utilizzo del televideo • Utilizzo dell'elenco dei programmi • Utilizzo
di altri menu

Utilizzo del telecomando

(Per sistema PAL: Europa e Asia/Pacifico)

Comandi TV

file:///D|/TV/italian/180mt/osd/tv_control.htm (1 of 12) [4/2/2003 11:33:47 AM]

1

Accensione/Spegnimento
e dimensioni PIP

Consente di attivare o chiudere la funzione "Picture
in Picture" in modalità PC, nonché di ingrandire o
ridurre le dimensioni della finestra PIP tramite lo
stesso pulsante

2 Spostamento PIP

Consente di modificare la posizione della finestra
"Picture in Picture" in modalità PC

3 Sorgente AV

Consente di selezionare le sorgenti TV/Video●
Quando la TV si trova in modalità

"STANDBY", premere questo pulsante per
riaccendere lapparecchio

●

4 Comandi Smart Sound

Consentono di accedere a una serie di
impostazioni: VOICE (VOCE), MUSIC (MUSICA),
THEATRE (TEATRO) e PERSONAL
(PERSONALE)

5 Menu

Consente di attivare o disattivare il menu OSD
(On-Screen Display)
Consente inoltre di tornare allultima voce
visualizzata e di uscire dal menu

6 Cursore

I tasti cursore (in alto, in basso, a destra e a
sinistra) consentono di scorrere un elenco di
opzioni

Cursor right (a destra)
Consente laccesso ai sottomenu e la
regolazione delle impostazioni tramite il tasto
Cursor left (a sinistra)

●

Cursor down (in basso)
Consente di selezionare la voce successiva
del menu e di tornare allultima voce con il

tasto Cursor up (in alto)

●

7 Volume

Consente di regolare il livello dell'audio

8

Funzione di
silenziamento

Consente di disattivare il suono. Per riattivarlo,
premere nuovamente il pulsante.

Comandi TV

file:///D|/TV/italian/180mt/osd/tv_control.htm (2 of 12) [4/2/2003 11:33:47 AM]

9

Funzioni di televideo

Disponibile nelle zone coperte dal sistema PAL

10 Modalità audio

Per passare da STEREO a MONO e
viceversa o per scegliere tra Dual I and Dual
II in caso di trasmissioni bilingue.
Per apparecchi TV dotati di ricezione NICAM,
a seconda della trasmissione, è possibile
passare da NICAM STEREO o MONO e
viceversa, oppure scegliere tra NICAM DUAL
I, NICAM DUAL II e MONO.

●

Durante luso del televideo, premere questo
pulsante per visualizzare due pagine per
volta sullo schermo.

●

11 Programma precedente

Consente di accedere allultimo programma
visualizzato.

12 Informazioni schermo

Consente di visualizzare/rimuovere il numero di
programma, il nome (se esistente), l'ora, la
modalità audio e il tempo rimanente sul timer.
Se viene tenuto premuto per 5 secondi, consente di
visualizzare permanentemente sullo schermo il
numero di programma.
Le regolazioni del livello audio e quelle Smart
Control vengono visualizzate ogni volta che
vengono utilizzate.

13

Selezione dei programmi
TV

Consente di spostarsi tra i programmi.
Il numero, (il nome) e la modalità audio vengono
visualizzati per pochi secondi.
Nel caso di alcuni programmi TV, il titolo del
programma appare in fondo allo schermo.

14

Selezione modalità
PC/TV

Consente di selezionare la modalità TV o quella PC
e di passare da una allaltra

15 Comandi Smart Picture

Consentono di selezionare limpostazione
immagine desiderata tra 5 diverse: RICH
(INTENSA), NATURAL (NATURALE), SOFT
(SFUMATA), MULTIMEDIA (MULTIMEDIA) e
PERSONAL (PERSONALE).

Comandi TV

file:///D|/TV/italian/180mt/osd/tv_control.htm (3 of 12) [4/2/2003 11:33:47 AM]

16 Tasti numerici

Consentono l'accesso diretto ai programmi.
In caso di numero di programma a 2 cifre, la
seconda cifra deve essere immessa prima
della scomparsa del trattino.

●

Quando la TV si trova in modalità
"STANDBY", premere un qualsiasi tasto
numerico per riaccendere lapparecchio

●

17 Elenco programmi

Consente di scorrere un elenco dei programmi
installati per una veloce panoramica e di attivare i
programmi selezionati.

18 Standby

Consente di impostare provvisoriamente la TV sulla
modalità standby. Per accendere nuovamente l
apparecchio, premere il pulsante Programma (p -,
+), un qualsiasi tasto numerico (0-9) oppure il
pulsante Sorgente AV
(Quando il televisore si trova in modalità standby la
spia verde è tremolante)

19 Sleep timer

Consente di selezionare l'intervallo di tempo prima
che l'apparecchio TV passi automaticamente in
modalità standby (da funzione disattiva a 240
minuti)

(per sistema NTSC: America del nord, Filippine, Taiwan e Corea)

Comandi TV

file:///D|/TV/italian/180mt/osd/tv_control.htm (4 of 12) [4/2/2003 11:33:47 AM]

1

Accensione/Spegnimento
e dimensioni PIP

Consente di attivare o chiudere la funzione "Picture
in Picture" in modalità PC, nonché di ingrandire o
ridurre le dimensioni della finestra PIP tramite lo
stesso pulsante

2 Spostamento PIP

Consente di modificare la posizione della finestra
"Picture in Picture" in modalità PC

Comandi TV

file:///D|/TV/italian/180mt/osd/tv_control.htm (5 of 12) [4/2/2003 11:33:47 AM]

3 Sorgente AV

Consente di selezionare le sorgenti TV/Video

4 Comandi Smart Sound

Consentono di accedere a una serie di
impostazioni: VOICE (VOCE), MUSIC (MUSICA),
THEATRE (TEATRO) e PERSONAL
(PERSONALE)

5 Menu

Consente di attivare o disattivare il menu OSD
(On-Screen Display)
Consente inoltre di tornare allultima voce
visualizzata e di uscire dal menu

6 Cursore

I tasti cursore (in alto, in basso, a destra e a
sinistra) consentono di scorrere un elenco di
opzioni

Cursor right (a destra)
Consente laccesso ai sottomenu e la
regolazione delle impostazioni tramite il tasto
Cursor left (a sinistra)

●

Cursor down (in basso)
Consente di selezionare la voce successiva
del menu e di tornare allultima voce con il

tasto Cursor up (in alto)

●

7 Volume

Consente di regolare il livello dell'audio

8

Funzione di
silenziamento

Consente di disattivare il suono. Per riattivarlo,
premere nuovamente il pulsante.

9 Sottotitoli criptati

Consente di attivare o disattivare la funzione di
sottotitoli criptati

10 Modalità audio

Consente di scegliere tra MONO, STEREO e
sistema audio SAP (2° programma audio)

11 Programma precedente

Consente di accedere allultimo canale
visualizzato.

Comandi TV

file:///D|/TV/italian/180mt/osd/tv_control.htm (6 of 12) [4/2/2003 11:33:47 AM]

12

Selezione dei programmi
TV

Consente di spostarsi tra i programmi.
Il numero, (il nome) e la modalità audio vengono
visualizzati per pochi secondi.
Nel caso di alcuni programmi TV, il titolo del
programma appare in fondo allo schermo.

13

Selezione modalità
PC/TV

Consente di selezionare la modalità TV o quella
PC e di passare da una allaltra

14 Comandi Smart Picture

Consente di selezionare limpostazione immagine
desiderata tra 5 diverse: MOVIES (FILM),
SPORTS (SPORT), WEAK SIGNAL (SEGNALE
DEBOLE), MULTIMEDIA (MULTIMEDIALE) e
PERSONAL (PERSONALE).

15 Tasti numerici

Consentono l'accesso diretto ai canali.
In caso di numero di canale a 2 cifre, la seconda
cifra deve essere immessa prima della scomparsa
del trattino.

16 Elenco programmi

Consente di scorrere un elenco dei programmi
installati per una veloce panoramica e di attivare i
programmi selezionati.

17 Standby

Consente di impostare provvisoriamente la TV
sulla modalità standby. Premere nuovamente il
pulsante per riaccendere lapparecchio.
(Quando il televisore si trova in modalità standby la
spia verde è tremolante)

18 Sleep timer

Consente di selezionare l'intervallo di tempo prima
che l'apparecchio TV passi automaticamente in
modalità standby (da funzione disattiva a 240
minuti)

TORNA ALL'INIZIO DELLA PAGINA

Utilizzo del televideo (solo per aree in cui è disponibile tale servizio)

Il televideo è un sistema di informazioni trasmesso da alcuni canali televisivi che può essere consultato
come un giornale. Esso fornisce inoltre sottotitoli per non udenti o per coloro che non hanno familiarità con il
linguaggio delle telecomunicazioni (reti televisive via cavo, ricezione di canali via satellite, ecc.).

Pulsante Risultato sullo schermo

Comandi TV

file:///D|/TV/italian/180mt/osd/tv_control.htm (7 of 12) [4/2/2003 11:33:47 AM]

1

Televideo
On/Off

Consente di visualizzare il
televideo o di uscirne. Nella
pagina dell'indice principale
sono elencati gli argomenti a
cui si ha accesso. Ciascun
argomento è contraddistinto
da un numero di pagina
(sempre a 3 cifre).
Nota: Se il canale televisivo
selezionato non trasmette un
televideo, sullo schermo ­che resta nero - viene
visualizzato "P100". Uscire
dalla modalità televideo e
scegliere un altro canale TV.

2

Selezione di
una pagina di
televideo

Immettere il numero di
pagina televideo richiesta (a
3 cifre). Il numero di pagina
viene visualizzato nell'angolo
superiore sinistro dello
schermo. La ricerca si
interrompe non appena viene
individuata la pagina. Se la
ricerca prosegue, ciò
significa che la pagina non
può essere selezionata. Se si
commette un errore
nell'immettere il numero della
pagina, è necessario finire di
inserire il numero a 3 cifre
prima di immettere il numero
di pagina corretto.

3

Accesso a una

pagina di
televideo

Premere il pulsante
CURSOR UP (IN ALTO) per
visualizzare la pagina
precedente e il pulsante
CURSOR DOWN (IN
BASSO) per visualizzare la
pagina successiva.

Comandi TV

file:///D|/TV/italian/180mt/osd/tv_control.htm (8 of 12) [4/2/2003 11:33:47 AM]

4

Accesso
diretto a una
voce o alle
pagine
corrispondenti

I pulsanti a 4 colori
consentono l'accesso diretto
a una voce o alle pagine
corrispondenti.

TORNA ALL'INIZIO DELLA PAGINA

Pulsante Risultato sullo schermo

5

Mix (Sovrapponi)

Consente di sovrapporre
la pagina televideo al
programma TV. Premere
di nuovo il pulsante per
tornare alla pagina
televideo con sfondo
nero.

6

Reveal/Conceal
(Scopri/Nascondi)

Premere una volta il
pulsante per scoprire
eventuali informazioni
nascoste (soluzioni a
quiz, indovinelli, ecc.).
Premere nuovamente il
pulsante per nascondere
le informazioni.

7

Dual pages
(Pagine doppie)

Quando è attiva la
funzione di televideo,
premere una volta il
pulsante "Dual Pages"
per visualizzare due
pagine alla volta sullo
schermo. Premere
nuovamente il pulsante
per visualizzare sullo
schermo una sola pagina
alla volta.

Comandi TV

file:///D|/TV/italian/180mt/osd/tv_control.htm (9 of 12) [4/2/2003 11:33:47 AM]

8

Enlarge
(Ingrandisci)

Premere il pulsante una
volta per ingrandire e
visualizzare la metà
superiore della pagina.
Premere nuovamente il
pulsante per ingrandire e
visualizzare la metà
inferiore della pagina.
Premere una terza volta il
pulsante per tornare alla
dimensione normale della
pagina.

9

Hold (Ferma)

In modalità "Pagine
doppie", il pulsante
HOLD consente di
bloccare una delle pagine
e di attivare laltra
pagina in modo che sia
possibile scorrere le
pagine del televideo
premendo i cursori
DOWN (in basso e UP (in
alto). Se si vuole passare
a bloccare laltra pagina,
premere nuovamente il
pulsante.

10

Main Index
(Indice
principale)

Premere il pulsante per
ritornare all'indice
principale (generalmente
a pagina 100).

TORNA ALL'INIZIO DELLA PAGINA

Utilizzo dell'elenco dei programmi

Comandi TV

file:///D|/TV/italian/180mt/osd/tv_control.htm (10 of 12) [4/2/2003 11:33:48 AM]

La funzione di elencazione programmi consente di spostarsi all'interno dell'elenco dei programmi installati
per una veloce panoramica dei canali installati sull'apparecchio televisivo.

Pulsante Risultato sullo schermo

Consente la
visualizzazione
dell'elenco dei
programmi
installati. Il
canale corrente
viene
visualizzato
evidenziato.

1.

Consente di
muoversi
nell'elenco dei
programmi e di
evidenziare il
numero di
canale che si
desidera
visualizzare.

2.

Attiva il canale
selezionato.

3.

Consente di
uscire dal menu
sullo schermo o
di aspettare che
il tempo di
visualizzazione
del menu scada
e che questo
scompaia dallo
schermo.

4.

Comandi TV

file:///D|/TV/italian/180mt/osd/tv_control.htm (11 of 12) [4/2/2003 11:33:48 AM]

TORNA ALL'INIZIO DELLA PAGINA

Comandi TV

file:///D|/TV/italian/180mt/osd/tv_control.htm (12 of 12) [4/2/2003 11:33:48 AM]

Assistenza Clienti e Garanzia

SELEZIONARE IL PROPRIO PAESE / REGIONE PER LEGGERE LA GARANZIA
VIGENTE:

WESTERN EUROPE: Austria • Belgio • Cipro • Danimarca • Francia • Germania • Grecia •

Finlandia • Irlanda • Italia • Lussemburgo • Olanda • Norvegia • Portogallo • Svezia •
Svizzera • Spagna • Regno Unito

EASTERN EUROPE: Repubblica Ceca • Polonia • Russia • Turchia • Ungheria
LATIN AMERICA: Antille • Argentina • Brasile • Cile • Colombia • Messico • Paraguay • Perù

• Uruguay • Venezuela

NORTH AMERICA: Canada • USA
PACIFIC: Australia • Nuova Zelanda
ASIA: Bangladesh • Cina • Corea • Giappone • Filippine • Hong Kong • India • Indonesia •

Malesia • Pakistan • Singapore • Tailandia • Taiwan

AFRICA: Marocco • Sud Africa
MIDDLE EAST: Dubai • Egitto

Assistenza Clienti e Garanzia

file:///D|/TV/italian/warranty/warranty.htm [4/2/2003 11:33:49 AM]

Scaricare e Stampare

Installazione del driver del monitor LCD • Istruzioni per scaricare e stampare • Installazione
del programma FPadjust

Come installare il driver del monitor LCD

Requisiti del sistema:

PC che esegue Windows 95, Windows 98, Windows 2000, Windows Me, Windows XP o successivi

●

Cercare il driver ".inf/.icm/.cat" in : /PC/drivers/●

Leggere il file "Driver_install02.txt" prima dell'installazione.

Questa pagina fornisce un'opzione per leggere il manuale in formato .pdf. I file PDF possono essere
scaricati nell'hard disk, quindi visualizzati e stampati con Acrobat Reader o attraverso il browser.

Se l'Adobe¨ Acrobat Reader non è installato, fare clic sul link per installare l'applicazione. Adobe® Acrobat

Reader per PC /Adobe® Acrobat Reader per Mac.

Istruzioni per scaricare:

Per scaricare un file, attenersi alla seguente procedura:

1. Tenere premuto il pulsante del mouse sull'icona illustrata qui sotto. (Con Win95/98/2000/Me/XP, premere
il pulsante destro)

Scaricare

150MT.pdf

Scaricare

150MT2.pdf

Scaricare

180MT.pdf

2. Dal menu che appare, scegliere 'Salva link con nome', 'Salva obiettivo con nome' oppure 'Scarica link su
disco'.

3. Scegliere dove si vuole salvare il file; fare clic su 'Salva' (se sollecitati a scegliere fra 'testo' o 'sorgente',
selezionare 'sorgente').

Istruzioni per la stampa:

Per stampare il manuale, attenersi alla seguente procedura:

1. Con il file del manuale aperto, seguire le istruzioni della stampante e stampare le pagine desiderate.

TORNA ALL'INIZIO DELLA PAGINA

Scaricare e Stampare

file:///D|/TV/italian/download/download.htm (1 of 2) [4/2/2003 11:33:51 AM]

Come installare il programma FPadjust

Il programma FP Adjust genera dei pattern di allineamento che aiutano a regolare le impostazioni del
monitor, quali, CONTRASTO, LUMINOSITÀ, POSIZIONE ORIZZONTALE E VERTICALE, FASE E
OROLOGIO.

Requisiti del sistema:

PC che esegue Windows 95, Windows 98, Windows 2000, Windows Me, Windows XP o successivi

●

Per installare il programma FPadjust attenersi alla seguente procedura:

Fare clic sul link o sull'icona per installare il programma Fpadjustment.

oppure●

Tenere premuto il pulsante del mouse sull'icona. (Con Win95/98/2000/Me/XP, premere il pulsante

destro)

●

Scaricare

FP_setup03.exe

Dal menu che appare, scegliere 'Salva link con nome', 'Salva obiettivo con nome' oppure 'Scarica link

su disco'.

●

Scegliere dove si vuole salvare il file; fare clic su 'Salva' (se sollecitati a scegliere fra 'testo' e

'sorgente', scegliere 'sorgente').

●

Lasciare il browser e installare il programma FPadjust.●

Leggere il file "FP_Readme03.txt" prima dell'installazione.

TORNA ALL'INIZIO DELLA PAGINA

Scaricare e Stampare

file:///D|/TV/italian/download/download.htm (2 of 2) [4/2/2003 11:33:51 AM]

Domande Frequenti (FAQs)

Sicurezza e guida alla risoluzione dei problemi • Domande frequenti (FAQ) • Regolazione
dello schermo • Compatibilità con altre periferiche • Tecnologia del pannello LCD •
Ergonomia, ecologia e parametri di sicurezza • Guida alla risoluzione dei problemi •
Informazioni regolamentatorie • Altre informazioni pertinenti

Domande frequenti (FAQs)

D: Quando si installa il monitor come comportarsi se sullo schermo compare la scritta

"Impossibile visualizzare questa modalità video"?

R: Il modo video consigliato per i modelli Philips 15" è 1024x768 a 60 Hz; per Philips 18" è

1280x1024 A 60 Hz.

Scollegare tutti i cavi, quindi collegare il PC al monitor che si usava precedentemente e che
visualizzava le immagini correttamente.

1.

Fare clic sul pulsante Start (Avvio) di Windows, scegliere Impostazioni/Panello di controllo.
All'interno della finestra Pannello di controllo, fare clic sull'icona Schermo. Nella finestra
Proprietà-Schermo fare clic sulla scheda "Impostazioni". Nella casella di gruppo "Area del desktop",

trascinare il dispositivo di scorrimento su 1024x768 pixel (15") / 1280x1024 pixel (18").

2.

Fare clic sul pulsante "Proprietà avanzate" e impostare la frequenza di aggiornamento (Refresh
Rate) su 60 Hz, quindi fare clic su OK.

3.

Riavviare il computer e ripetere la procedura illustrata ai punti 2 e 3 per verificare che il PC sia
impostato a 1024x768@60Hz (15") / 1280x1024@60Hz (18").

4.

Spegnere il computer, scollegare il vecchio monitor e ricollegare il monitor LCD Philips.5.
Accendere il monitor e quindi accendere il PC.6.

D: Che cosa si intende per "Tempo di aggiornamento" (refresh rate) per un monitor LCD?

R: Per i monitor LCD, il Tempo di aggiornamento è molto meno importante che per altri monitor. I

monitor LCD emettono un’immagine stabile, senza sfarfallamenti, a 60Hz. Non vi è alcuna differenza
visibile tra 75Hz e 60Hz.

D: Cosa sono i file.inf e .icm sul disco di setup e sul CD-ROM? Come faccio a installare i driver

(.inf and .icm)?

R: Si tratta dei driver per il monitor. Per l'installazione, seguire le istruzioni fornite nel manuale per

l'utente. La prima volta che si installa il monitor, è possibile che il computer chieda di installare i
driver per il monitor (file .inf e file .icm) oppure di inserire un disco contenente i driver. Seguire le

Domande Frequenti (FAQs)

file:///D|/TV/italian/180mt/safety/saf_faq.htm (1 of 9) [4/2/2003 11:33:57 AM]

istruzioni per inserire il disco con i driver (floppy o CD-ROM) compreso in questo pacchetto. I driver
del monitor (file .inf e .icm) verranno installati automaticamente.

D: Perché il driver non funziona correttamente a 75Hz, visto che la gamma verticale per questo

prodotto è definita da 56 a 75Hz?

R: Questo monitor è in grado di operare alla modalità 1024 x 768 @75 Hz in termini di frequenza

orizzontale 30~61kHz e di velocità di refresh verticale 56~75Hz. Tuttavia, Microsoft Windows
prevede un limite al supporto dei monitor (compresi i modelli Philips) che non consente di
selezionare 75Hz con frequenza orizzontale 30~61kHz. Per soddisfare esigenze specifiche a 75Hz,
Philips fornisce un driver speciale che consente di utilizzare tale frequenza. Questo speciale file è
ora disponibile al sito web www.p4c.philips.com, ed è inoltre inserito all'interno del CD-ROM al

seguente percorso ../pc/drivers/special, per facilitare una rapida installazione.

D: Come faccio a regolare la risoluzione?

R: Le risoluzioni disponibili dipendono dal driver della scheda video/grafica e dal monitor. Sotto

Windows 95/98, Me & 2000/xp la risoluzione può essere selezionata tramite il pannello di controllo,
con le opzioni "Proprietà - Schermo/Impostazioni".

D: Che cosa accade se mi perdo mentre sto sistemando i parametri del monitor?

R: Premere semplicemente il pulsante OSD, quindi selezionare "Reset" per richiamare tutte le

impostazioni di fabbrica originali.

D: Che cos’è la funzione Auto?

R: Il tasto di regolazione AUTO ripristina la posizione ottimale dello schermo, la fase e

dell’orologio semplicemente premendo un tasto, senza dover passare attraverso i menu OSD e tasti
di controllo.

D: Il mio monitor non ha corrente (la luce di Power non si accende)? Che cosa devo fare?

R: Assicurarsi che il cavo di alimentazione sia collegato al monitor.

D: Il modello monitor LCD può funzionare a corrente alternata?

Domande Frequenti (FAQs)

file:///D|/TV/italian/180mt/safety/saf_faq.htm (2 of 9) [4/2/2003 11:33:57 AM]

R: No. Se utilizzi un segnale alternato, lo schermo visualizza un’immagine distorta da righe sia

orizzontali che verticali allo stesso tempo.

D: Tempo di aggiornamento si riferisce al monitor LCD?

R: Contrariamente a quanto avviene nella tecnologia degli schermi CRT in cui è la velocità del

fascio di elettroni che attraversa lo schermo dall’alto al basso a determinare lo sfarfallamento
dell’immagine, uno schermo a matrice attiva utilizza un elemento attivo (TFT) per controllare
ciascun pixel e quindi il tempo di aggiornamento non è propriamente applicabile alla tecnologia
LCD.

D: Lo schermo LCD è antigraffio?

R: Una pellicola protettiva viene applicata sulla superficie del LCD, che lo rende resistente alla

durezza fino ad un certo punto (circa la durezza di una matita 2H). Generalmente, si consiglia
vivamente di non esporre il pannello di superficie ad urti eccessivi o graffi. È comunque disponibile
un ulteriore pannello protettivo opzionale che offre una maggior resistenza ai graffi.

D: Come dovrei pulire la superficie del monitor LCD?

R: Per una pulizia normale, usa un panno morbido e leggero. Per una pulizia accurata usa alcol a

base di propilene. Non utilizzare altri solventi come alcol etilico, etano, acetone, esano, ecc.

D:

È possibile appendere il modello monitor Philips LCD al muro oppure utilizzarlo come pannello

di contatto?

R: Sì, i monitor Philips LCD sono dotati di questa funzione opzionale. Il monitor VESA standard è

dotato di fori sul lato posteriore che ne consentono il montaggio da parte dell'utente su qualsiasi
accessorio o ARM standard VESA. Sono in corso di sviluppo schermi a sfioramento per
applicazioni future. Per ulteriori informazioni rivolgersi al rappresentante commerciale Philips.

D: Quando uso Philips 180MT per guardare la televisione o un video in una stanza scarsamente

illuminata, noto zone sullo schermo leggermente più chiare. Questo fenomeno è particolarmente
evidente nelle scene scure o quando lo schermo è completamente nero. Che cosa c'è che non va?

R: Philips ha creato questo monitor TV da 18" per mettere a vostra disposizione immagini molto

Domande Frequenti (FAQs)

file:///D|/TV/italian/180mt/safety/saf_faq.htm (3 of 9) [4/2/2003 11:33:57 AM]

brillanti che risultino eccellenti per la visione di film e programmi televisivi.
Di conseguenza, queste zone più luminose possono risultare visibili quando la luce nell'ambiente è

scarsa.
Il vostro monitor funziona correttamente e non è guasto. Consigliamo di aumentare leggermente

l’illuminazione nella stanza per rendere meno evidente questo effetto.

TORNA ALL'INIZIO DELLA PAGINA

Regolazione dello schermo

D:

Che cos’è il programma di FPadjust nel disco di installazione e nel CD-ROM?

R: Il programma FPadjust crea parametri di allineamento che agevolano la regolazione del

contrasto, della luminosità, della posizione orizzontale, della posizione verticale e dell’orologio in
maniera ottimale.

D: Al momento dell’installazione del monitor, come faccio ad ottenere subito la sua qualità

ottimale?

R:

Per assicurare performance ottimali, assicurasi che le impostazioni del display siano fissate a
1024x768@60Hz per 14"/15", 1280x1024@60Hz per 17"/18". Nota: E' possibile verificare le impostazioni
correnti del display premendo una volta il pulsante OSD OK.La modalità corrente del display è indicata
nelle informazioni relative al prodotto dei principali comandi OSD.Per installare il programma Flat Panel
Adjust (FPadjust), che si trova sul CD-ROM di setup del monitor, aprire il CD-ROM e cliccare due volte
sull'icona FP_setup03.exe. In questo modo FP Adjust viene installato automaticamente e sul desktop

compare un collegamento.

D: Come sono i monitor LCD in rapporto ai CRT per quanto riguarda l’emissione di radiazioni?

R: I monitor LCD non utilizzano il proiettore elettronico, quindi non generano la stessa quantità di

radiazioni sulla superficie dello schermo.

TORNA ALL'INIZIO DELLA PAGINA

Domande Frequenti (FAQs)

file:///D|/TV/italian/180mt/safety/saf_faq.htm (4 of 9) [4/2/2003 11:33:57 AM]

Compatibilità con altre periferiche

D: Si può collegare il monitor LCD a qualunque PC, postazione di lavoro o Mac?

R: Sì, tutti i monitor Philips LCD sono pienamente compatibili con PC standard, Mac e postazioni

di lavoro. Potrebbe risultare necessario un adattatore per il cavo di connessione del monitor ad un
sistema Mac. Contatta il tuo rivenditore per informazioni dettagliate.

D: I monitor LCD Philips sono Plug-and-Play?

R: Sì, tutti i monitor sono Plug-and-Play e compatibili con le piattaforme Windows® 95, 98, 2000,xp

e PC98/99.

D: Che cosa significa TV System?

R: La diffusione delle immagini televisive varia da paese a paese; esistono diversi standard: BG,

DK, I e L L’. Per selezionare lo standard opportuno, si utilizza l'impostazione SYSTEM, da non
confondere con l'impostazione di codifica colore PAL o SECAM. Il primo viene utilizzato in gran
parte dei paesi europei, mentre il sistema Secam viene utilizzato in Francia, nella Comunità di Stati
Indipendenti e in gran parte dei paesi dell'Africa. Stati Uniti e Giappone, invece, utilizzano un altro
sistema denominato NTSC.

D: Che cosa si intende con il termine “SCART”?

R: La presa SCART è un connettore rettangolare a 20 pin fornito con la grande maggioranza dei

ricevitori TV del mercato PAL. Tale connettore fornisce ingressi e uscite per video composito,
ingressi e uscite audio stereo e un ingresso RGB. E' detta anche euroconnettore e presa per
peritelevisione.

D: Che cosa sono i segnali S-VIDEO?

R: Si tratta di 2 segnali video Y/C distinti, per gli standard di registrazione Hi-8 e S-VIDEO. I segnali

di luminanza Y (bianco e nero) e crominanza C (colori) vengono registrati separatamente sul nastro.
Ciò permette di ottenere una migliore qualità dell'immagine rispetto al video standard (VHS e 8
mm), dove i segnali Y/C sono combinati e creano un unico segnale video.

TORNA ALL'INIZIO DELLA PAGINA

Tecnologia del pannello LCD

Domande Frequenti (FAQs)

file:///D|/TV/italian/180mt/safety/saf_faq.htm (5 of 9) [4/2/2003 11:33:57 AM]

D: Che cos’è un Liquid Crystal Display (schermo a cristalli liquidi)?

R: Un Liquid Crystal Display (LCD) è un dispositivo ottico comunemente impiegato per mostrare

immagini e caratteri ASCII su prodotti digitali come orologi, calcolatrici, giochi elettronici, ecc. LCD
è la tecnologia impiegata per gli schermi dei notebook ed altri piccoli computer. Come le tecnologie
con diodi ad emissione luminosa e a plasma gassoso, LCD consente agli schermi uno spessore
molto sottile rispetto alla tecnologia con tubo catodico (CRT). Inoltre, un LCD consuma molta
meno elettricità di un LED o dei visori a gas, perché lavora sul principio del controllo della luce
invece che sull’emissione.

D: Come sono fatti i LCD?

R: I Liquid Crystal Display sono formati da due lastre di vetro separate l’una dall’altra da una

distanza di pochi micron. Le lastre sono riempite da cristalli liquidi e successivamente sigillate
insieme. La lastra superiore è colorata con un motivo RGB per fare da filtro colorato. In seguito i
polarizzatori sono incollati ad entrambe le lastre. Questa combinazione è talvolta chiamata "vetro"
o "cellula". La cellula LCD viene trasformata in un modulo aggiungendo una luce posteriore,
componenti elettroniche e l’intelaiatura.

D: Che cos’è la polarizzazione ?

R: La polarizzazione consiste fondamentalmente nel dirigere un fascio di luce in una direzione. La

luce è un’onda elettromagnetica. I campi elettrici ed i campi magnetici oscillano in una direzione
perpendicolare alla propagazione del fascio luminoso. La direzione di questi campi è chiamata
"direzione di polarizzazione". Luci normali o non polarizzate hanno campi in numerose direzioni; le
luci polarizzate invece hanno un campo in un’unica direzione.

D: Che cosa sono i polarizzatori?

R: Un polarizzatore è un foglio di una speciale plastica che trasmette la luce con una determinata

polarizzazione ed assorbe invece tutte le altre luci con differenti direzioni di polarizzazione.

D: Che differenze ci sono tra gli LCD a matrice passiva e gli LCD a matrice attiva?

R: Un LCD può essere fatto sia con una griglia video a matrice passiva che con una a matrice

attiva. Una matrice attiva ha un transistor collocato all’intersezione di ogni pixel e richiede una
minore carica elettrica per controllare la lucentezza del pixel. Per questa ragione, la corrente in uno
schermo a matrice attiva può essere accesa e spenta con maggiore frequenza, aumentando il
tempo di aggiornamento dello schermo (il cursore del mouse ad esempio sembrerà muoversi in
maniera più fluida attraverso lo schermo). Un LCD a matrice passiva ha una griglia di conduttori
con pixel collocati ad ogni intersezione della griglia.

Domande Frequenti (FAQs)

file:///D|/TV/italian/180mt/safety/saf_faq.htm (6 of 9) [4/2/2003 11:33:57 AM]

D: Come funziona un pannello TFT LCD?

R: Su ogni orizzontale e su ogni verticale del pannello TFT LCD sono collegati rispettivamente un

drive per i dati e un drive per l'uscita. Il canale TFT di ogni cellula è collegato all’elettrodo. La
configurazione molecolare degli elementi del cristallo liquido muta a seconda se viene sollecitata
dal voltaggio o no. Ciò varia la direzione della luce polarizzata e la quantità di luce consentendone il
passaggio attraverso la disposizione degli elementi del cristallo liquido. Quando due filtri
polarizzati sono sistemati verticalmente su un polo luminoso polarizzato, la luce che filtra
attraverso il pannello polarizzato superiore viene deviata di 90 gradi lungo la struttura a spirale
delle molecole a cristalli liquidi e va attraverso il filtro polarizzato inferiore. Quando vengono
sollecitate, tramite il voltaggio le molecole di cristalli liquidi si sistemano verticalmente rispetto alla
originaria struttura a spirale e la direzione della luce non viene girata a 90 gradi. In questo caso, la
luce che passa attraverso il pannello polarizzato superiore non può attraversare il pannello
polarizzato posto inferiore.

D: Quali sono i vantaggi di un TFT LCD rispetto ad un CRT?

R: In un monitor CRT, un proiettore spara elettroni e luce generale facendoli entrare in collisione

su di un vetro fluorescente. Perciò, i monitor CRT operano fondamentalmente con un segnale
analogico RGB. Un monitor TFT LCD è un apparecchiatura che mostra un’immagine in entrata
mediante il funzionamento di un pannello a cristalli liquidi. Il TFT ha una struttura profondamente
diversa rispetto ad un CRT: ogni cellula ha una struttura a matrice attiva ed elementi attivi
indipendenti. Un TFT LCD ha due pannelli di vetro e lo spazio che li separa è riempito con cristalli
liquidi. Quando ciascuna delle cellule è collegata con gli elettrodi e sollecitata dal voltaggio, la
struttura molecolare del cristallo liquido viene alterata e controlla la quantità di luce in entrata per
mostrare le immagini. Un TFT LCD ha numerosi vantaggi rispetto ad un CRT, dal momento che può
essere molto sottile e non ha alcun sfarfallamento d’immagine non utilizzando il metodo di
scansione.

D: Perché la frequenza verticale di 60Hz è quella ottimale per un monitor LCD?

R: Contrariamente a quanto avviene per un monitor CRT, il pannello TFT LCD ha una risoluzione

definita. Per esempio, un monitor XGA ha 1024x3 (R, G, B) x 768 pixel e non è possibile avere una
risoluzione maggiore senza l’aggiunta di nuovo software. Il pannello è disegnato per una
trasmissione ottimale a 65MHz dot clock, uno degli standard degli schermi XGA. Dal momento che
la frequenza verticale/orizzontale per questo dot clock è 60Hz/48kHz, la frequenza ottimale per
questo monitor è di 60Hz.

D: Quale tipo di tecnologia grandangolare è disponibile? Come funziona?

R: Il pannello TFT LCD è un elemento che controlla/visualizza l’ingresso della retroilluminazione

servendosi della birifrangenza del cristallo liquido. Sfruttando la proprietà in base alla quale la
proiezione della luce introdotta si rifrange verso l'asse maggiore dell'elemento liquido, controlla la
direzione della luce e la visualizza. Poiché il rapporto di rifrazione della luce sul cristallo liquido

Domande Frequenti (FAQs)

file:///D|/TV/italian/180mt/safety/saf_faq.htm (7 of 9) [4/2/2003 11:33:57 AM]

varia in base all'angolo di ingresso, l'angolo di visuale di un TFT è molto più stretto rispetto a
quello di un CDT. Normalmente, per angolo di visuale si intende il punto dove il rapporto di
contrasto è pari a 10. Attualmente, sono in fase di studio molti sistemi per allargare l'angolo di
visualizzazione, ma l'approccio più comune è quello di utilizzare una pellicola ad ampio angolo di
visione, in grado di allargare l'angolo di visualizzazione variando il rapporto di rifrazione. Per
ampliare l’angolo di visione vengono utilizzate anche le tecnologie IPS (In Plane Switching) o MVA
(Multi Vertical Aligned).

D: Perché non c’è sfarfallamento d’immagine in un monitor LCD?

R: Da un punto di vista strettamente tecnico, i monitor LCD hanno tremolio, ma la causa del

fenomeno è differente rispetto a ciò che accade nei monitor CRT - e non influisce minimamente
sulla qualità di visione. Il tremolio in un monitor LCD si riferisce alla luminescenza normalmente
impercettibile causata dalla differenza tra voltaggio positivo e negativo. D’altro canto, lo
sfarfallamento dei monitor CRT che può causare irritazione all’occhio umano avviene quando
l’azione di accensione e spegnimento dell’oggetto fluorescente diventa visibile. Essendo più lento
il tempo di reazione del cristallo liquido, il fastidioso sfarfallamento non si presenta sugli schermi
LCD.

D: Perché un monitor LCD è virtualmente libero da interferenze elettromagnetiche?

R: Contrariamente a quanto avviene con un monitor CRT, un monitor LCD non ha componenti che

generano interferenze elettromagnetiche e soprattutto campi magnetici. Inoltre, dal momento che il
visore LCD utilizza una quantità relativamente bassa di elettricità, la sua fornitura elettrica è
particolarmente tranquilla.

TORNA ALL'INIZIO DELLA PAGINA

Ergonomia, ecologia e parametri di sicurezza

D: Che cos’è la marchiatura CE?

A: La marchiatura CE (Conformité Européenne) deve essere apposto in modo visibile sui prodotti

regolarmente posti sul mercato europeo. Questo contrassegno CE significa che il prodotto è
conforme a quanto stabilito dalla Direttive Europee vigenti. Le Direttive Europee sono "leggi"
europee riguardanti la salute, la sicurezza, l’ambiente e la tutela del consumatore.

D: Il monitor LCD è conforme ai parametri generali di sicurezza?

R: Sì. I monitor Philips LCD sono conformi alle linee direttive del MPR-II ed ai parametri TCO 95

relativi al controllo delle radiazioni, delle onde elettromagnetiche, del risparmio energetico, della
sicurezza elettronica negli ambienti di lavoro e della riconversione. Pagine specifiche danno tutti i
dati relativi ai parametri di sicurezza in maniera dettagliata.

Domande Frequenti (FAQs)

file:///D|/TV/italian/180mt/safety/saf_faq.htm (8 of 9) [4/2/2003 11:33:57 AM]

Maggiori informazioni sono disponibili nella sezione Informazioni regolamentatorie.

TORNA ALL'INIZIO DELLA PAGINA

Domande Frequenti (FAQs)

file:///D|/TV/italian/180mt/safety/saf_faq.htm (9 of 9) [4/2/2003 11:33:57 AM]

Guida alla Risoluzione dei Problemi

Sicurezza e guida alla risoluzione dei problemi • Domande frequenti • Problemi comuni •
Problemi di immagine • Problema TV e Audio • Informazioni regolamentatorie • Altre
informazioni pertinenti

Questa pagina presenta problemi che possono essere corretti dall'utente. Se dopo le azioni correttive
suggerite il problema persiste, contattare il rivenditore Philips di zona.

Problemi comuni

Problema Controllare quanto segue

Assenza di immagine (LED di
alimentazione non è acceso)

Verificare che il cavo di alimentazione sia
collegato alla presa a muro e sul retro del
monitor.

●

Premere Innanzitutto il pulsante di accensione
sulla parte anteriore del monitor in OFF,
quindi premerlo di nuovo in posizione ON.

●

Assenza di immagine
(Il LED di alimentazione lampeggia)

Verificare che il computer sia acceso.●
Verificare che il cavo del segnale sia collegato

correttamente al computer.

●

Verificare che il cavo del monitor non abbia
piedini piegati.

●

Potrebbe essere attivata la funzione di
risparmio di energia.

●

Lo schermo visualizza

Verificare che il cavo del monitor sia
correttamente collegato al computer.
(Consultare anche la Guida di avvio rapido).

●

Verificare che il cavo del monitor non abbia
piedini piegati.

●

Verificare che il computer sia acceso.●

Il pulsante AUTO non funziona
correttamente

La funzione Auto è concepita per essere
utilizzata in un Macintosh standard o in un PC
standard IBM compatibile che esegua
correttamente Microsoft Windows.

●

Potrebbe non funzionare correttamente se si
usa un PC non conforme o un video per auto.

●

Problemi di immagine

La posizione del display non è corretta

Premere il pulsante Auto.●
Regolare la posizione dell'immagine

servendosi della funzione Regolazione
posizione nei COMANDI PRINCIPALI di OSD.

●

Guida alla Risoluzione dei Problemi

file:///D|/TV/italian/180mt/safety/saf_troub.htm (1 of 3) [4/2/2003 11:33:58 AM]

L'immagine sullo schermo vibra

Controllare che il cavo del segnale sia
correttamente collegato al pannello grafici o al
PC.

●

Sfarfallamento di immagine verticale

Premere il pulsante Auto. button.●
Eliminare le barre verticali servendosi della

REGOLAZIONE CLOCK dei DISTURBI
VIDEO nei COMANDI PRINCIPALI DI OSD.

●

Sfarfallamento di immagine orizzontale

Premere il pulsante Auto.●
Eliminare le barre orizzontali utilizzando la

REGOLAZIONE DI FASE dei DISTURBI
VIDEO nei COMANDI PRINCIPALI di OSD.

●

Lo schermo è troppo chiaro o troppo
scuro

Regolare il contrasto e la luminosità nei
COMANDI PRINCIPALI di OSD. La
controluce del monitor LCD ha una durata
limitata. Quando lo schermo diventa scuro o

comincia a sfarfallare,

contattare il rivenditore

di zona.

●

Lo schermo mostra un'immagine
residua

Se un'immagine rimane sullo schermo troppo
a lungo, potrebbe rimanerci impressa e
lasciare un'immagine residua. Tale immagine
generalmente scompare dopo alcune ore.

●

Un'immagine residua rimane sullo
schermo anche dopo che il monitor è
stato spento.

Questa è una caratteristica degli schermi a
cristalli liquidi e non è causata da un
malfunzionamento o deterioramento dei
cristalli liquidi. L'immagine residua scomparirà
dopo un certo periodo di tempo.

●

Rimangono punti verdi, rossi, blu, scuri
e bianchi

I punti residui sono una caratteristica normale
dello schermo a cristalli liquidi usati nella
tecnologia odierna.

●

Macchie luminose visibili in scene scure

Le macchie più luminose sono normali
quando la luce è scarsa

●

Per risolvere il problema, aumentare
l’illuminazione nella stanza.

●

Problema TV e Audio

Guida alla Risoluzione dei Problemi

file:///D|/TV/italian/180mt/safety/saf_troub.htm (2 of 3) [4/2/2003 11:33:58 AM]

Ricezione irregolare segnale TV

La vicinanza di montagne o edifici elevati può
causare immagini fantasma, fenomeni di eco,
o ancora ombreggiature. In tal caso, occorre
provvedere a regolare manualmente le
immagini, mediante la regolazione di
precisione ("fine tuning") oppure modificando
l'orientamento dell'antenna esterna.
Controllare se l'antenna utilizzata consente di
ricevere trasmissioni in questa gamma di
frequenza (banda UHF o VHF). In caso di
difficoltà di ricezione (immagini offuscate),
impostare su ON l'opzione NR nel menu
PICTURE (immagine).

●

Immagine TV assente

Controllare che la presa dell'antenna sia
collegata correttamente, e che il sistema
selezionato sia corretto. Se i cavi SCART o le
prese dell'antenna sono collegate in modo
non corretto, spesso causano problemi a
livello di immagine o audio (a volte è possibile
che i connettori vengano in parte scollegati
durante lo spostamento o la rotazione del
monitor). Controllare tutti i collegamenti.

●

Audio assente

Assicurarsi che i cavi audio siano collegati
correttamente ai due connettori degli ingressi
audio presenti sul monitor, e ai connettori di
uscita audio del lettore o PC.

●

Se su alcuni canali TV si riceve l'immagine ma
non l'audio, ciò significa che l'opzione TV
System non è impostata correttamente.
Modificare l'impostazione SYSTEM.

●

Per ulteriori informazioni, consultare la lista dei Centri linformazione del cliente per contattare il
distributore Philips di zona.

TORNA ALL'INIZIO DELLA PAGINA

Guida alla Risoluzione dei Problemi

file:///D|/TV/italian/180mt/safety/saf_troub.htm (3 of 3) [4/2/2003 11:33:58 AM]

Regulatory Information

TCO '95 Information • TCO Environmental Requirements • CE Declaration of Conformity •
Energy Star Declaration • Federal Communications Commission (FCC) Notice (U.S. Only) •
Commission Federale de la Communication (FCC Declaration) • Declaration of Conformity
D.M. 548 • EN 55022 Compliance (Czech Republic Only) • VCCI Class 2 Notice (Japan
Only) • MIC Notice (South Korea Only) • Polish Center for Testing and Certification Notice •
North Europe (Nordic Countries) Information • BSMI Notice (Taiwan Only) • Ergonomie
Hinweis (nur Deutschland) • Philips End-of-Life Disposal • Information for UK only

Safety and Troubleshooting • Troubleshooting • Other Related Information • Frequently
Asked Questions (FAQs)

TCO '95 Information

Congratulations!

You have just purchased a TCO'95 approved and labelled product! Your choice has
provided you with a product developed for professional use. Your purchase has also
contributed to reducing the burden on the environment and also, to the further
development of environmentally adapted electronics products.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for
encouraging the adaptation of goods and services to the environment. The main problem,
as far as computers and other electronics equipment are concerned, is that
environmentally harmful substances are used both in the products and during the
manufacturing. Since it has not been possible for the majority of electronics equipment to
be recycled in a satisfactory way, most of these potentially damaging substances sooner
or later enter Nature. There are also other characteristics of a computer, such as energy
consumption levels, that are important from the viewpoints of both the work (internal) and
natural (external) environments. Since all methods of conventional electricity generation
have a negative effect on the environment (acidic and climate-influencing emissions,
radioactive waste, etc.), it is vital to conserve energy. Electronics equipment in offices

Regulatory Information

file:///D|/TV/italian/180mt/safety/regs/regulat.htm (1 of 12) [4/2/2003 11:34:00 AM]

consume an enormous amount of energy since they are often left running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme which provides for
international and environmental labelling of personal computers. The labelling scheme
was developed as a joint effort by the TCO (The Swedish Confederation of Professional
Employees), Naturskyddsforeningen (The Swedish Society for Nature Conservation) and
NUTEK (The National Board for Industrial and Technical Development in Sweden). The
requirements cover a wide range of issues: environment, ergonomics, usability, emission
of electrical and magnetic fields, energy consumption and electrical and fire safety. The
environmental demands concern restrictions on the presence and use of heavy metals,
brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents,
among other things. The product must be prepared for recycling and the manufacturer is
obliged to have an environmental plan which must be adhered to in each country where
the company implements its operational policy. The energy requirements include a
demand that the computer and/or display, after a certain period of inactivity, shall reduce
its power consumption to a lower level in one or more stages. The length of time to
reactivate the computer shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example, in respect of the
reduction of electric and magnetic fields, physical and visual ergonomics and good
usability. On the back page of this folder, you will find a brief summary of the
environmental requirements met by this product. The complete environmental criteria
document may be ordered from:

TCO Development Unit

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet): [email protected]
Current information regarding TCO'95 approved and labelled products may also be
obtained via the Internet, using the address: http://www.tco-info.com/
TCO'95 is a co-operative project between TCO (The Swedish Confederation of

Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature
Conservation) and NUTEK (The National Board for Industrial and Technical Development
in Sweden).

Regulatory Information

file:///D|/TV/italian/180mt/safety/regs/regulat.htm (2 of 12) [4/2/2003 11:34:00 AM]

RETURN TO TOP OF THE PAGE

Environmental Requirements

Brominated flame retardants

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and
housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a
computer casing can consist of flame retardant substances. These are related to another
group of environmental toxins, PCBs, which are suspected to give rise to similar harm,
including reproductive damage in fisheating birds and mammals, due to the
bio-accumulative * processes. Flame retardants have been found in human blood and
researchers fear that disturbances in foetus development may occur.

TCO'95 demand requires that plastic components weighing more than 25 grams must not
contain organically bound chlorine and bromine.

Lead **

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages
the nervous system and in higher doses, causes lead poisoning. TCO'95 requirement
permits the inclusion of lead since no replacement has yet been developed.

Cadmium

**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses. The
relevant TCO'99 requirement states that batteries, the colour-generating layers of display
screens and the electrical or electronics components must not contain any cadmium.

Mercury

**

Mercury is sometimes found in batteries, relays and switches. Mercury damages the
nervous system and is toxic in high doses. TCO'95 requirement states that batteries may not
contain more than 25 ppm (parts per million) of mercury. It also demands that no mercury is
present in any of the electrical or electronics components concerned with the display unit.
Mercury is, for the time being, permitted in the back light system of flat panel monitors as
there today is no commercially available alternative. TCO aims on removing this exception
when a mercury free alternative is available.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the
manufacturing of expanded foam for packaging. CFCs break down ozone and thereby
damage the ozone layer in the stratosphere, causing increased reception on Earth of
ultraviolet light with consequent increased risks of skin cancer (malignant melanoma). The
relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the
manufacturing of the product or its packaging.

Regulatory Information

file:///D|/TV/italian/180mt/safety/regs/regulat.htm (3 of 12) [4/2/2003 11:34:00 AM]

The TCO'95 requirement: neither CFCs nor HCFCs may be used during the manufacturing
of the product or its packaging.

_____________________________

*

Bio-accumulative is defined as substances which accumulate within living organisms

**

Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

RETURN TO TOP OF THE PAGE

CE Declaration of Conformity

Philips Consumer Electronics declare under our responsibility that the product is in conformity with the
following standards

- EN60950:1992+A1+A2+A3+A4+A11 (Safety requirement of Information Technology Equipment)

- EN55022:1998 (Radio Disturbance requirement of Information Technology Equipment)

- EN55024:1998 (Immunity requirement of Information Technology Equipment)

- EN61000-3-2:1995 (Limits for Harmonic Current Emission)

- EN61000-3-3:1995 (Limitation of Voltage Fluctuation and Flicker)

- EN55013:1990+A12+A13+A14 (Radio Disturbance requirement of Sound and Television Receivers and
associated)

- EN55020:1994+A12 (Immunity requirement of Sound and Television Receivers and associated)

- IEC Guide 112:2000 ( Guide on the Safety of Multimedia Equipment) following provisions of directives
applicable

- 73/23/EEC (Low Voltage Directive)

- 89/336/EEC (EMC Directive)

- 93/68/EEC (Amendment of EMC and Low Voltage Directive)
and is produced by a manufacturing organization on ISO9000 level.

The product also comply with the following standards

- ISO9241-3, ISO9241-7, ISO9241-8 (Ergonomic requirement for Visual Display)

- ISO13406-2 (Ergonomic requirement for Flat panels)

- GS EK1-2000 (GS specification)

- prEN50279:1998 (Low Frequency Electric and Magnetic fields for Visual Display)

- MPR-II (MPR:1990:8/1990:10 Low Frequency Electric and Magnetic fields)

- TCO95, TCO99 (Requirement for Environment Labelling of Ergonomics, Energy, Ecology and Emission,
TCO: Swedish Confederation of Professional Employees) for TCO versions

RETURN TO TOP OF THE PAGE

Energy Star Declaration

PHILIPS

Regulatory Information

file:///D|/TV/italian/180mt/safety/regs/regulat.htm (4 of 12) [4/2/2003 11:34:00 AM]

180MT

This monitor is equipped with a function for saving energy which supports the VESA Display Power
Management Signaling (DPMS) standard. This means that the monitor must be connected to a
computer which supports VESA DPMS to fulfill the requirements in the NUTEK specification 803299/94.
Time settings are adjusted from the system unit by software.

NUTEK VESA State LED Indicator Power Consumption
Normal operation ON Green 68 W (typical)

Power Saving
Alternative 2
One step

OFF Flashing green < 2 W

As an ENERGY STAR

®

Partner, PHILIPS has determined that this product meets

the

ENERGY STAR® guidelines for energy efficiency.

We recommend you switch off the monitor when it is not in use for quite a long time.

RETURN TO TOP OF THE PAGE

Federal Communications Commission (FCC) Notice (U.S. Only)

This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:

Reorient or relocate the receiving antenna.●
Increase the separation between the equipment and receiver.●
Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

●

Consult the dealer or an experienced radio/TV technician for help.●

Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.

Regulatory Information

file:///D|/TV/italian/180mt/safety/regs/regulat.htm (5 of 12) [4/2/2003 11:34:00 AM]

Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a computer
device.

To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or
excessive moisture.

THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN
INTERFERENCE-CAUSING EQUIPMENT REGULATIONS.

RETURN TO TOP OF THE PAGE

Commission Federale de la Communication (FCC Declaration)

Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de
class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon
à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une
installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences
qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer
des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir
l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la
cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce
qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur
pourrait essayer de corriger la situation en prenant les mesures suivantes:

Réorienter ou déplacer l'antenne de réception.●
Augmenter la distance entre l'équipement et le récepteur.●
Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.●
Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.●

Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de
conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement.

N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.
CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU

REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA.

RETURN TO TOP OF THE PAGE

Declaration of Conformity D.M. 548

Dichiarazione di conformità

Si dichiara che l'apparecchio Philips 15" LCD Monitor/TV, modello 180MT10P, risponde

Regulatory Information

file:///D|/TV/italian/180mt/safety/regs/regulat.htm (6 of 12) [4/2/2003 11:34:00 AM]

alle prescrizioni dell'articolo 2 comma 1 del D.M. 28 Agosto 1995 N. 548

Philips Electronics Industries (Taiwan) LTd
5, Tze Chiang 1 road, Chungli Industrial Park,
Chungli, Taoyuan, Taiwan

Fatto a : Chungli, Taiwan il 16/11/2001

EN 55022 Compliance (Czech Republic Only)

RETURN TO TOP OF THE PAGE

VCCI Notice (Japan Only)

This is a Class B product based on the standard of the Voluntary Control Council for Interference (VCCI) for
Information technology equipment. If this equipment is used near a radio or television receiver in a domestic
environment, it may cause radio Interference. Install and use the equipment according to the instruction
manual.

Class B ITE

Regulatory Information

file:///D|/TV/italian/180mt/safety/regs/regulat.htm (7 of 12) [4/2/2003 11:34:00 AM]

RETURN TO TOP OF THE PAGE

MIC Notice (South Korea Only)

Class B Device

Please note that this device has been approved for non-business purposes and may be used in any
environment, including residential areas.

RETURN TO TOP OF THE PAGE

Polish Center for Testing and Certification Notice

The equipment should draw power from a socket with an attached protection circuit (a three-prong socket).
All equipment that works together (computer, monitor, printer, and so on) should have the same power
supply source.

The phasing conductor of the room's electrical installation should have a reserve short-circuit protection
device in the form of a fuse with a nominal value no larger than 16 amperes (A).

To completely switch off the equipment, the power supply cable must be removed from the power supply

Regulatory Information

file:///D|/TV/italian/180mt/safety/regs/regulat.htm (8 of 12) [4/2/2003 11:34:00 AM]

socket, which should be located near the equipment and easily accessible.
A protection mark "B" confirms that the equipment is in compliance with the protection usage requirements

of standards PN-93/T-42107 and PN-89/E-06251.

RETURN TO TOP OF THE PAGE

North Europe (Nordic Countries) Information

Placering/Ventilation

VARNING:

FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR
DU STÄLLER DIN UTRUSTNING PÅPLATS.

Regulatory Information

file:///D|/TV/italian/180mt/safety/regs/regulat.htm (9 of 12) [4/2/2003 11:34:00 AM]

Placering/Ventilation

ADVARSEL:

SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT ER
NEMT TILGÆNGELIGE.

Paikka/Ilmankierto

VAROITUS:

SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI
IRROTTAA PISTORASIASTA.

Plassering/Ventilasjon

ADVARSEL:

NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR
STØMTILFØRSEL ER LETTE Å NÅ.

RETURN TO TOP OF THE PAGE

BSMI Notice (Taiwan Only)

RETURN TO TOP OF THE PAGE

Ergonomie Hinweis (nur Deutschland)

Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß

Reparaturen nur durch Fachpersonal durchgeführt werden.1.
nur original-Ersatzteile verwendet werden.2.
bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.3.

Regulatory Information

file:///D|/TV/italian/180mt/safety/regs/regulat.htm (10 of 12) [4/2/2003 11:34:00 AM]

Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem
Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem
Zeichenkontrast wären die Folge).

Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.

ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß
NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.

RETURN TO TOP OF THE PAGE

End-of-Life Disposal

Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle
your product to increase the amount of reusable materials and to minimize the amount to be disposed of.

Please find out about the local regulations on how to dispose of your old monitor from your local Philips
dealer.

RETURN TO TOP OF THE PAGE

Information for UK only

WARNING - THIS APPLIANCE MUST BE
EARTHED.

Important:

This apparatus is supplied with an approved
moulded 13A plug. To change a fuse in this type
of plug proceed as follows:

1. Remove fuse cover and fuse.

2. Fit new fuse which should be a BS 1362
5A,A.S.T.A. or BSI approved type.

3. Refit the fuse cover.
If the fitted plug is not suitable for your socket

outlets, it should be cut off and an appropriate
3-pin plug fitted in its place.

If the mains plug contains a fuse, this should

Regulatory Information

file:///D|/TV/italian/180mt/safety/regs/regulat.htm (11 of 12) [4/2/2003 11:34:00 AM]

have a value of 5A. If a plug without a fuse is
used, the fuse at the distribution board should
not be greater than 5A.

Note: The severed plug must be destroyed to
avoid a possible shock hazard should it be
inserted into a 13A socket elsewhere.

How to connect a plug

The wires in the mains lead are coloured in
accordance with the following code:

BLUE - "NEUTRAL" ("N")
BROWN - "LIVE" ("L")
GREEN & YELLOW - "EARTH" ("E")

1. The GREEN AND YELLOW wire must be
connected to the terminal in the plug which is
marked with the letter "E" or by the Earth symbol

or coloured GREEN or GREEN AND

YELLOW.

2. The BLUE wire must be connected to the
terminal which is marked with the letter "N" or
coloured BLACK.

3. The BROWN wire must be connected to the
terminal which marked with the letter "L" or
coloured RED.

Before replacing the plug cover, make certain
that the cord grip is clamped over the sheath of
the lead - not simply over the three wires.

RETURN TO TOP OF THE PAGE

Regulatory Information

file:///D|/TV/italian/180mt/safety/regs/regulat.htm (12 of 12) [4/2/2003 11:34:00 AM]

Altre Informazioni Pertinenti

Sicurezza e guida alla risoluzione dei problemi • Domande frequenti • Guida alla risoluzione
di problemi • Informazioni regolamentatorie • Informazioni per gli utenti statunitensi •
Informazioni per gli utenti fuori dagli USA

Informazioni per gli utenti statunitensi

Per le unità predisposte a 115 V :

Utilizzare un set di cavi listato UL consistente di un cavo a tre conduttori del tipo SVT o SJT di un minimo di
18 AWG, lunghezza massima 15 piedi (4,5 m circa) e una laminetta parallela, con presa del tipo ad attacco
a vita per la messa a terra con tensione nominale 15 A, 125 V.

Per le unità predisposte a 230 V :

Utilizzare un set di cavi listato UL consistente di un cavo a tre conduttori del tipo SVT o SJT di un minimo di
18 AWG, lunghezza massima 15 piedi (4,5 m circa) e una laminetta in linea, con presa del tipo ad attacco a
vita per la messa a terra con tensione nominale 15 A, 250 V.

Informazioni per gli utenti fuori dagli USA

Per le unità predisposte a 230 V:

Utilizzare un set di cavi consistente di un cavo di un minimo di 18 AWG con presa del tipo ad attacco a vita
per la messa a terra con tensione nominale 15 A, 250 V. Il set deve essere conforme alle norme di
sicurezza del paese nel quale l'apparecchiatura verrà installata e/o essere contrassegnato HAR.

TORNA ALL'INIZIO DELLA PAGINA

Altre Informazioni Pertinenti

file:///D|/TV/italian/180mt/safety/saf_other.htm [4/2/2003 11:34:00 AM]

Politica Philips per i Difetti Dei Pixel

Caratteristiche del prodotto • Specifiche tecniche • Risoluzione e modalità prestabilite •
Risparmio automatico di energia • Specifiche fisiche • Assegnazione dei piedini • Illustrazioni
del prodotto

Politica dei difetti dei pixel per i monitor a schermo piatto della Philips

La Philips si impegna a consegnare prodotti della più alta qualità. Utilizziamo alcuni dei processi di
produzione più avanzati nell'industria e delle rigorose procedure di controllo della qualità. Tuttavia i difetti
dei pixel e dei subpixel nei pannelli LCD TFT usati nei monitor a schermo piatto sono talvolta inevitabili.
Nessun produttore è in grado di garantire che tutti i pannelli siano privi di difetti dei pixel, ma la Philips
garantisce che qualsiasi monitor con un numero inaccettabile di difetti sarà riparato oppure sostituito sotto
garanzia. Questa nota spiega i diversi tipi di difetti dei pixel e definisce i livelli di difetto accettabili per ogni
tipo. Per usufruire dell'offerta di riparazione o sostituzione sotto garanzia, il numero di difetti dei pixel su un
pannello LCD TFT deve superare i livelli descritti di seguito. Per esempio, un numero non superiore allo
0,0004% di subpixel in un monitor SXGA da 18 pollici può essere difettoso. Inoltre, siccome alcuni tipi o
combinazioni di difetti dei pixel sono più evidenti di altri, per questi ultimi la Philips stabilisce degli standard

di qualità più alti.

Questa politica è valida in tutto il mondo.

Pixel e subpixel

Un pixel, o elemento dell'immagine, è composto da tre subpixel nei tre colori fondamentali rosso, verde e
blu. Molti pixel messi insieme formano un'immagine. Quando tutti i subpixel di un pixel sono illuminati, i tre
subpixel colorati appaiono insieme come un singolo pixel bianco. Quando sono scuri, i tre subpixel colorati
appaiono insieme come un pixel nero. Altre combinazioni di pixel illuminati o scuri appaiono come singoli
pixel di altri colori.

Tipi di difetti dei pixel

I difetti dei pixel e dei subpixel appaiono sullo schermo in modi diversi. Esistono due categorie di difetti dei
pixel e diversi tipi di difetti dei subpixel all'interno di ogni categoria.

Difetti da punti luminosi I difetti dovuti a punti luminosi appaiono quando alcuni pixel o subpixel sono sempre

illuminati o "accesi". Illustriamo qui di seguito i tipi di difetti dovuti a punti luminosi:

Politica Philips per i Difetti Dei Pixel

file:///D|/TV/italian/180mt/product/pixel.htm (1 of 3) [4/2/2003 11:34:08 AM]

Un subpixel rosso, verde o blu
illuminato

Due subpixel adiacenti illuminati:

- Rosso + Blu = Viola

- Rosso + Verde = Giallo

- Verde + Blu = cyan (blu verdastro)

Tre subpixel adiacenti illuminati
(un pixel bianco)

Difetti da punti scuri I difetti dovuti a punti scuri appaiono quando alcuni pixel o subpixel sono sempre scuri

o "spenti". Illustriamo qui di seguito i tipi di difetti dovuti a punti scuri:

Un subpixel scuro Due o tre subpixel adiacenti scuri

Prossimità dei difetti dei pixel

Poiché i difetti dei pixel e dei subpixel dello stesso tipo che si trovano vicini fra loro sono più evidenti, la
Philips specifica pure gli elementi tollerabili per la prossimità dei difetti dei pixel.

Elementi tollerabili nei difetti dei pixel

Per usufruire dell'offerta di riparazione o sostituzione a causa dei difetti dei pixel durante il periodo di
garanzia, un pannello LCD TFT in un monitor a schermo piatto Philips deve avere difetti dei pixel e dei
subpixel che eccedono quelli tollerabili elencati nelle tabelle seguenti.

DIFETTOSITA PUNTI LUMINOSI LIVELLO di accettabilità

MODELLO

150MT 180MT

1 subpixel accesi 4 o meno 3 o meno
2 subpixel adiacenti accesi 2 o meno 2 o meno
3 subpixel adiacenti accesi (un pixel bianco) 0 0
Distanza tra due difetti di punti luminosi* 15 mm o più 15 mm o più

Politica Philips per i Difetti Dei Pixel

file:///D|/TV/italian/180mt/product/pixel.htm (2 of 3) [4/2/2003 11:34:08 AM]

Difetti di punti luminosi entro un cerchio di
20 mm

3 o meno -

Difettosità totale punti luminosi di tutti i tipi 4 o meno 3 o meno

DIFETTOSITA PUNTI NERI LIVELLO di accettabilità

MODELLO

150MT 180MT

1 subpixel scuri 4 o meno 3 o meno
2 subpixel scuri adiacenti 2 o meno 2 o meno
3 subpixel scuri adiacenti 0 0
Distanza tra due difetti relativi a punti neri* 15 mm o più 15 mm o più
Difetti relativi a punti neri entro un cerchio di

20 mm*

3 o meno -

Difettosità totale relativa a punti neri di ogni
tipo

4 o meno 3 o meno

DIFETTOSITA TOTALE LIVELLO di accettabilità

MODELLO

150MT 150MT

Difettosità totale relativa a punti luminosi o
neri di ogni tipo

4 o meno 6 o meno

Nota: 1 o 2 difetti su subpixel adiacenti = 1 punto difettoso

TORNA ALL'INIZIO DELLA PAGINA

Politica Philips per i Difetti Dei Pixel

file:///D|/TV/italian/180mt/product/pixel.htm (3 of 3) [4/2/2003 11:34:08 AM]

Collegamento al PC

Descrizione dell'apparecchio, veduta frontale • Kit accessori • Collegamento a PC, antenne
TV, DVD/VCR, ecc. • Come rimuovere e reinstallare il basamento • Collegamenti di base

monitor TV • Introduzione • Ottimizzare le prestazioni

Kit Accessori

Estrarre tutte le parti dalla confezione.

Cavo di alimentazione Telecomando e batterie

Cavo ingresso audio PC Cavo segnale VGA

Collegamento a PC, antenne TV, DVD/VCR, ecc.

file:///D|/TV/italian/180mt/install/connect.htm (1 of 6) [4/2/2003 11:34:13 AM]

Alimentatore (utilizzare esclusivamente
alimentatori AD/CC Philips, modello
LSE0111B1275)

Kit E-DFU

TORNA ALL'INIZIO DELLA PAGINA

Configurazione e collegamento del monitor/TV

Assicurarsi di spegnere il monitor/TV prima dell'installazione

- Collegamento del monitor/TV

Collegare i cavi al retro del monitor/TV come descritto nei passaggi da 1 a 7 indicati in

figura:

●

(Europa)

Collegamento a PC, antenne TV, DVD/VCR, ecc.

file:///D|/TV/italian/180mt/install/connect.htm (2 of 6) [4/2/2003 11:34:13 AM]

(America del Nord, Asia e Pacifico)

TORNA ALL'INIZIO DELLA PAGINA

- Collegamento al PC

Collegare i cavi al retro del computer come descritto nei passaggi da 1 a 6 indicati in

figura.

●

Accendere il computer e il monitor/TV e assicurarsi che sia selezionata la modalità PC (

). In caso contrario, premere il pulsante di selezione PC, TV/VIDEO per

selezionare la modalità PC.

●

Se sul monitor viene visualizzata l'immagine del computer significa che l'installazione è

riuscita.

●

Collegamento a PC, antenne TV, DVD/VCR, ecc.

file:///D|/TV/italian/180mt/install/connect.htm (3 of 6) [4/2/2003 11:34:13 AM]

Se non è riuscita, vedere il capitolo "Risoluzione dei problemi".●

Per l'installazione del driver del monitor per Microsoft Windows, vedere il capitolo

"Installazione del driver del monitor".

●

TORNA ALL'INIZIO DELLA PAGINA

- Collegamento a DVD/VCD/VCR

Collegamento a DVD/VCR/VCD tramite S-VIDEO

Collegamento a PC, antenne TV, DVD/VCR, ecc.

file:///D|/TV/italian/180mt/install/connect.htm (4 of 6) [4/2/2003 11:34:13 AM]

Collegamento a DVD/VCR/VCD tramite S-VIDEO●

Collegamento a DVD/VCR/VCD tramite SCART (Europa)

●

Collegamento a DVD/VCR/VCD tramite video composito (Asia, Pacifico e
America del Nord)

●

Collegamento a PC, antenne TV, DVD/VCR, ecc.

file:///D|/TV/italian/180mt/install/connect.htm (5 of 6) [4/2/2003 11:34:13 AM]

Collegamento a DVD/VCR/VCD tramite video a componenti (Asia, Pacifico
e America del Nord)

●

TORNA ALL'INIZIO DELLA PAGINA

Collegamento a PC, antenne TV, DVD/VCR, ecc.

file:///D|/TV/italian/180mt/install/connect.htm (6 of 6) [4/2/2003 11:34:13 AM]

Come rimuovere e reinstallare il basamento

Descrizione dell'apparecchio, veduta frontale • Kit accessori • Collegamento a PC, antenne
TV, DVD/VCR, ecc. • Collegamenti di base monitor TV • Introduzione • Ottimizzare le
prestazioni

Come rimuovere e reinstallare il basamento : Rimozione del basamento • Re-installazione

del basamento

Condizione:

per applicazioni di montaggio VESA standard

●

per la sostituzione di basamenti opzionali●

Rimozione del basamento

Come rimuovere e reinstallare il basamento

file:///D|/TV/italian/180mt/install/base.htm (1 of 4) [4/2/2003 11:34:14 AM]

VESA Standard Holes
(100mm x 100mm)

Come rimuovere e reinstallare il basamento

file:///D|/TV/italian/180mt/install/base.htm (2 of 4) [4/2/2003 11:34:14 AM]

TORNA ALL'INIZIO DELLA PAGINA

Re-installazione del basamento

Come rimuovere e reinstallare il basamento

file:///D|/TV/italian/180mt/install/base.htm (3 of 4) [4/2/2003 11:34:14 AM]

TORNA ALL'INIZIO DELLA PAGINA

Come rimuovere e reinstallare il basamento

file:///D|/TV/italian/180mt/install/base.htm (4 of 4) [4/2/2003 11:34:14 AM]

Collegamenti di base monitor TV

Descrizione dell'apparecchio, veduta frontale • Kit accessori • Collegamento a PC,
antenne TV, DVD/VCR, ecc. • Come rimuovere e reinstallare il basamento • Introduzione

• Ottimizzare le prestazioni
Collegamenti di base monitor TV: TV via cavo • Antenna • Da monitor TV a

videoregistratore

TV via cavo

Se il segnale della TV via cavo è trasmesso da un singolo cavo circolare (75
ohm), potete effettuare immediatamente il collegamento al televisore.
Se si dispone di un convertitore, collegare il segnale della TV via cavo al
connettore di ingresso (IN) del segnale via cavo sul convertitore.

1.

Collegare il cavo della TV via cavo al connettore ANTENNA/CAVO del televisore.
Se si dispone di un convertitore, collegare il connettore di uscita (OUT) del
convertitore al connettore da 75

(ohm) del televisore.

2.

Nota: Il cavo di collegamento per il convertitore è fornito dalla società che gestisce la TV
via cavo.

TORNA ALL'INIZIO DELLA PAGINA

Antenna

Collegamenti di base monitor TV

file:///D|/TV/italian/180mt/install/basic.htm (1 of 3) [4/2/2003 11:34:14 AM]

Se l’antenna è dotata di un cavo circolare (75 ohm) alle estremità, potete
effettuare immediatamente il collegamento al televisore.
Se l’antenna è dotata di conduttore isolato a due fili (300 ohm), innanzitutto
collegare i fili dell'antenna alle viti di un adattatore da 300 - 75 ohm.

1.

Inserire l'estremità rotonda dell'adattatore (o dell'antenna) nel connettore da 75

(ohm) sul retro del televisore. Se l'estremità tonda del cavo dell'antenna è

filettata, avvitarla manualmente.

2.

Nota: Per le abitazioni con antenne UHF e VHF separate, per effettuare il collegamento
al televisore è necessario un combinatore opzionale.

TORNA ALL'INIZIO DELLA PAGINA

Da monitor TV a videoregistratore

COLLEGAMENTO DI BASE

Seguire le istruzioni sulla destra per collegare un'antenna base o il segnale della TV via
cavo al videoregistratore e quindi il videoregistratore al televisore. Per informazioni su
altri collegamenti (possibili se sono inclusi convertitori/sbrogliatori), consultare il
manuale del videoregistratore e del convertitore.

Collegamenti di base monitor TV

file:///D|/TV/italian/180mt/install/basic.htm (2 of 3) [4/2/2003 11:34:14 AM]

Collegare il segnale dell'antenna o della TV via cavo al connettore IN FROM ANT
(ingresso da antenna) del videoregistratore.

1.

Collegare il connettore OUT TO TV (uscita TV) al connettore VCR TO 75

(ohm)

del televisore (cavo di collegamento fornito in dotazione al videoregistratore).

2.

Consultare il manuale fornito insieme al videoregistratore per informazioni su altri
possibili collegamenti e sul funzionamento del televisore/videoregistratore.

3.

TORNA ALL'INIZIO DELLA PAGINA

Collegamenti di base monitor TV

file:///D|/TV/italian/180mt/install/basic.htm (3 of 3) [4/2/2003 11:34:14 AM]

Introduzione

Descrizione dell'apparecchio, veduta frontale • Collegamento a PC, antenne TV,
DVD/VCR, ecc. • Collegamenti di base monitor TV• Introduzione • Ottimizzare le
prestazioni

Introduzione

Utilizzare il file informativo (.inf) per Windows 95/98/2000/Me/XP o successivi

La funzione VESA DDC2B incorporata nei monitor Philips risponde ai requisiti Plug & Play per
Windows 95/98/2000/Me/XP. Per abilitare il monitor Philips nella finestra di dialogo "Monitor" in
Windows 95/98/2000/Me/XP ed attivare l'applicazione Plug & Play, occorre installare questo file di
informazione (.inf). La procedura di installazione, valida per Windows '95 OEM Versione 2, 98, Me, XP
e 2000 è costituita dalle seguenti fasi:

Per Windows 95

Avviare Windows 95.

1.

Fare clic sul pulsante 'Avvio', puntare il cursore su 'Impostazioni' e selezionare 'Pannello di
controllo'.

2.

Fare due volte clic sull'icona 'Schermo'.3.
Selezionare la scheda 'Impostazioni' e fare clic su 'Avanzate&'.4.
Fare clic sul pulsante 'Monitor', puntare su 'Cambia' e poi selezionare 'Disco driver&'.5.
Fare clic sul pulsante 'Sfoglia&' e selezionare l'unità CD-ROM appropriata (per esempio F:).

Scegliere 'OK'.

6.

Fare clic sul pulsante 'OK', scegliere il proprio modello di monitor e scegliere nuovamente 'OK'.7.
Fare clic sul pulsante 'Chiudi'.8.

Per Windows 98

Avviare Windows 98.

1.

Fare clic sul pulsante 'Avvio', puntare il cursore su 'Impostazioni' e selezionare 'Pannello di
controllo'.

2.

Fare due volte clic sull'icona 'Schermo'.3.
Selezionare la scheda 'Impostazioni' e fare clic su 'Avanzate&'.4.
Fare clic sul pulsante 'Monitor', puntare su 'Cambia' e poi scegliere 'Avanti'.5.
Selezionare l'opzione "Visualizzare un elenco dei driver disponibili, permettendo di selezionare il

driver desiderato", scegliere 'Avanti' e fare clic su 'Disco driver&'.

6.

Fare clic sul pulsante 'Sfoglia&' e selezionare l'unità CD-ROM appropriata (per esempio F:).
Scegliere 'OK'.

7.

Fare clic sul pulsante 'OK', selezionare il proprio modello di monitor, scegliere 'Avanti', e poi di
nuovo 'Avanti'.

8.

Introduzione

file:///D|/TV/italian/180mt/install/gt_start.htm (1 of 3) [4/2/2003 11:34:15 AM]

Fare clic sul pulsante 'Fine' e poi su 'Chiudi'.9.

Per Windows Me

Avviare Windows Me

1.

Fare clic sul pulsante 'Avvio', puntare il cursore su 'Impostazioni' e selezionare 'Pannello di
controllo'.

2.

Fare due volte clic sull'icona 'Schermo'.3.
Selezionare la scheda 'Impostazioni' e fare clic su 'Avanzate&'.4.
Fare clic sul pulsante 'Monitor', e selezionare il pulsante 'Cambia'.5.
Selezionare "Specificare la posizione del driver (Avanzato)" e scegliere 'Avanti'.6.
Selezionare l'opzione "Visualizzare un elenco dei driver disponibili, permettendo di selezionare il

driver desiderato", scegliere 'Avanti' e fare clic su 'Disco driver&'.

7.

Fare clic sul pulsante 'Sfoglia&' e selezionare l'unità CD-ROM appropriata (per esempio F:).
Scegliere 'OK'.

8.

Fare clic sul pulsante 'OK', selezionare il proprio modello di monitor, scegliere 'Avanti', e poi di
nuovo 'Avanti'.

9.

Fare clic sul pulsante 'Fine' e poi su 'Chiudi'.10.

Per Windows 2000

Avviare Windows 2000.

1.

Fare clic sul pulsante 'Avvio', puntare il cursore su 'Impostazioni' e selezionare 'Pannello di
controllo'.

2.

Fare due volte clic sull'icona 'Schermo'.3.
Selezionare la scheda 'Impostazioni' e fare clic su 'Avanzate&'.4.
Selezionare 'Monitor'

- Se il pulsante 'Proprietà' non è attivo, il monitor è già correttamente configurato. Terminare
l'installazione.

- Se invece il pulsante 'Proprietà' è attivo: Fare clic sul pulsante 'Proprietà'. Seguire le istruzioni
successive:

5.

Fare clic su 'Driver', poi su 'Aggiorna driver' e scegliere 'Avanti'.6.
Scegliere "Visualizza un elenco dei driver noti per questa periferica, per consentire di scegliere

un driver specifico", scegliere 'Avanti' e fare clic su 'Disco driver&'.

7.

Fare clic sul pulsante 'Sfoglia&' e selezionare l'unità CD-ROM appropriata (per esempio F:).8.
Fare clic sul pulsante 'Apri', e scegliere 'OK'.9.
Selezionare il proprio modello di monitor, scegliere 'Avanti', e poi di nuovo 'Avanti'.10.
Fare clic sul pulsante 'Fine' e poi su 'Chiudi'.

Se appare il messaggio "Firma digitale non trovata", fare clic su 'Sì'.

11.

Per Windows XP

Introduzione

file:///D|/TV/italian/180mt/install/gt_start.htm (2 of 3) [4/2/2003 11:34:15 AM]

Avviare Windows XP1.
Fare clic sul pulsante "Start" e quindi fare clic su "Pannello di controllo".2.
Selezionare e fare clic sulla categoria 'Printers and Other Hardware' (Stampanti e altro

hardware)

3.

Fare clic sulla voce "Schermo".4.
Selezionare la scheda "Impostazioni" e fare clic sul pulsante "Avanzate".5.
Selezionare la scheda "Schermo".

- Se il pulsante "Proprietà" non è attivo, significa che il monitor è correttamente configurato.
Interrompere l’installazione.

- Se il pulsante "Proprietà" è attivo, fare clic su di esso.
Completare la procedura seguente.

6.

Fare clic sulla scheda "Driver" e quindi fare clic sul pulsante "Update Driver..." (Aggiorna driver)7.
Selezionare il pulsante di opzione "Install from a list or specific location [advanced]" (Installa da

un elenco o da una posizione specifica [avanzato]) e quindi fare clic su "Avanti".

8.

Selezionare il pulsante di opzione "Don't Search. I will choose the driver to install" (Non cercare.
Sceglierò il driver da installare". Quindi fare clic sul pulsante "Avanti".

9.

Fare clic sul pulsante " Disco...", quindi sul pulsante "Sfoglia….". Quindi selezionare l’unità F:
(unità CD-ROM).

10.

Fare clic sul pulsante "Apri" e quindi sul pulsante "OK".11.
Selezionare il modello del proprio monitor e fare clic sul pulsante "Avanti".

- Se compare il messaggio "has not passed Windows Logo testing to verify its compatibility with
Windows XP" (verifica compatibilità logo di Windows con Windows XP non superata), fare clic
sul pulsante "Continue Anyway" (Continuare).

12.

Fare clic sul pulsante "Fine" e quindi sul pulsante "Chiudi".13.
Fare clic sul pulsante "OK" e quindi nuovamente sul pulsante "OK" per chiudere la finestra di

dialogo Proprietà - Schermo.

14.

Se si dispone di una versione diversa di Windows 95/98/2000/Me/XP o si desiderano informazioni di
installazione più dettagliate, consultare il manuale utente di Windows 95/98/2000/Me/XP.

TORNA ALL'INIZIO DELLA PAGINA

Introduzione

file:///D|/TV/italian/180mt/install/gt_start.htm (3 of 3) [4/2/2003 11:34:15 AM]

Utilizzo di altri menu (Sistema PAL – Europa)

Utilizzo del telecomando • Utilizzo di altri menu • Sistema PAL – Asia • Sistema NTSC

Installazione: Selezione di una lingua e di un paese • Sintonia automatica • Sintonia manuale

• Assegnazione di un nome ai programmi

Immagine: Regolazione dell'immagine
Audio: Regolazione dell'audio
Funzioni: Funzione timer • Blocco dell'apparecchio

Utilizzo di altri menu (con telecomando)

Selezione di una lingua e di un paese

Premere il tasto MENU per
visualizzare il menu principale.

1.

Selezionare INSTALL (INSTALLA) ,
quindi premere

. Viene visualizzato il
menu INSTALL (INSTALLA). È attivata
l'opzione LANGUAGE (LINGUA).

2.

Premere

per entrare nel menu

LANGUAGE.

3.

Selezionare la lingua desiderata con i
tasti

oppure .
I menu verranno visualizzati nella
lingua selezionata.

4.

Premere

per uscire dal menu

LANGUAGE.

5.

Selezionare l'opzione COUNTRY
(PAESE) e premere

.

6.

Selezionare il paese desiderato con i
tasti

.

7.

Utilizzo di altri menu

file:///D|/TV/italian/180mt/osd/other.htm (1 of 10) [4/2/2003 11:34:22 AM]

Se il paese desiderato non compare
nell'elenco, selezionare OTHER
(ALTRO).

Premere per uscire dal menu
COUNTRY.

8.

Per uscire dai menu, premere

.9.

TORNA ALL'INIZIO DELLA PAGINA

Sintonia automatica

Questo menu consente di ricercare
automaticamente tutti i programmi
disponibili nella zona (o sulla rete via
cavo).

Eseguire innanzitutto le operazioni da
1 a 8 sopra descritte, quindi:

1.

Premere

una volta per selezionare
AUTO STORE (MEMORIZZAZIONE
AUTOMATICA), quindi premere

. Ha
inizio la ricerca.
Dopo alcuni minuti, il menu INSTALL
(INSTALLA) ricompare
automaticamente.

2.

Se le emittenti o le reti via cavo
trasmettono un segnale di ordinamento
automatico, i programmi vengono
numerati correttamente.

3.

Altrimenti, i programmi rilevati vengono
numerati in ordine decrescente
iniziando da 99, 98, 97, ecc.
Utilizzare il menu SORT (ORDINA) per
rinumerarli. Alcune emittenti o reti TV
via cavo trasmettono i propri parametri
di ordinamento (zona, lingue, ecc.). In
questo caso, effettuare la selezione

utilizzando i tasti

e confermare con

.
Per uscire dalla ricerca o
interromperla, premere il tasto MENU.

4.

Per uscire dai menu, premere

.5.

TORNA ALL'INIZIO DELLA PAGINA

Utilizzo di altri menu

file:///D|/TV/italian/180mt/osd/other.htm (2 of 10) [4/2/2003 11:34:22 AM]

Sintonia manuale

Questo menu consente di memorizzare i
programmi singolarmente.

Premere MENU.1.
Selezionare INSTALL (INSTALLA) (

), quindi premere . Viene

visualizzato il menu INSTALL.

2.

Selezionare MANUAL STORE
(MEMORIZZAZIONE MANUALE) (

), quindi premere . Viene

visualizzato il menu:

3.

Premere

per andare al menu

SYSTEM (SISTEMA). Utilizzare

per selezionare EUROPE (EUROPA)
(rilevazione automatica*) o la
rilevazione manuale con WEST EUR
(EUROPA OCCIDENTALE) (ricezione
standard BG), EAST EUR (EUROPA
ORIENTALE) (ricezione standard DK),
UK (REGNO UNITO) (ricezione
standard I) o France (FRANCIA)
(norme LL'). Quindi premere

per

uscire dal menu.

* Tranne nel caso della Francia (norme LL'),
per la quale è necessario selezionare
l'opzione FRANCE (FRANCIA).

4.

Selezionare SEARCH (RICERCA) e
premere

.
La ricerca ha inizio. Non appena viene
rilevato un programma, la ricerca si
interrompe. Se si conosce la frequenza
del programma richiesto, immetterne
direttamente il numero utilizzando i
tasti numerici da 0 a 9 e passare
direttamente al punto 7.

5.

Se la ricezione non è soddisfacente,
selezionare FINE TUNE (SINTONIA
FINE) e tenere premuto il tasto
oppure .

6.

Selezionare PROG. NO (N.
PROGRAMMA) e utilizzare

o i
tasti numerici da 0 a 9 per immettere il
numero desiderato.

7.

Selezionare STORE (MEMORIZZA) e
premere

. Verrà visualizzato il
messaggio STORED
(MEMORIZZATO). Il programma è
stato memorizzato.

8.

Ripetere i passaggi da 5 a 8 per
ciascun programma da memorizzare.

9.

Per uscire, premere il tasto

.

Utilizzo di altri menu

file:///D|/TV/italian/180mt/osd/other.htm (3 of 10) [4/2/2003 11:34:22 AM]

TORNA ALL'INIZIO DELLA PAGINA

Ordinamento dei programmi

Premere il tasto MENU. Viene
visualizzato il menu principale.

1.

Selezionare INSTALL (INSTALLA) (

), quindi premere . Viene

visualizzato il menu INSTALL.

2.

Utilizzando il tasto

, selezionare

SORT (ORDINA), quindi premere

.
Verrà visualizzato il menu SORT
(ORDINA). È attivata l'opzione FROM
(DA).

Nota: questo menu funziona nel seguente
modo:
Modificare "FROM" (DA) (immettere il
numero del programma corrente),
"TO" (A) (immettere il nuovo numero),
"EXCHANGE numbers" (SCAMBIARE i
numeri) (l'operazione viene eseguita).

3.

Selezionare il programma che si
desidera rinumerare utilizzando i tasti

oppure i tasti numerici da 0 a 9.
Esempio: per rinumerare il programma
78 come 2, premere 7, 8.

4.

Selezionare TO (A) (utilizzando il tasto

) e immettere il nuovo numero con i

tasti

o con i tasti numerici da 0 a
9 (nel caso dell'esempio dato,
immettere 2).

5.

Selezionare EXCHANGE (SCAMBIA)
(tasto

) e premere . Viene
visualizzato il messaggio
EXCHANGED (SCAMBIO
AVVENUTO). Nel nostro esempio, il
programma 78 è stato rinumerato
come 2 (e il programma 2 come 78).

6.

Selezionare l'opzione FROM (DA)
(tasto

) e ripetere i punti da 4 a 6
tante volte quanti sono i programmi da
rinumerare.

7.

Per uscire dai menu, premere

.8.

TORNA ALL'INIZIO DELLA PAGINA

Assegnazione di un nome ai programmi

Utilizzo di altri menu

file:///D|/TV/italian/180mt/osd/other.htm (4 of 10) [4/2/2003 11:34:22 AM]

Se lo si desidera, è possibile assegnare
un nome ai primi 40 programmi (da 1 a

40).
Premere MENU.

1.

Selezionare INSTALL (INSTALLA) (

), quindi premere . Viene

visualizzato il menu INSTALL.

2.

Premere

5 volte per selezionare
NAME (NOME) (nascosto in fondo
allo schermo), quindi premere

.

Viene visualizzato il menu:

3.

Selezionare il programma a cui si
desidera assegnare un nome
utilizzando i tasti numerici da 0 a 9
oppure - P +.

Nota: al momento dell'installazione, in caso di
trasmissione di segnale identificativo, ai
programmi viene assegnato un nome
automaticamente.

4.

Utilizzare i tasti

per spostarsi
all'interno dell'area di visualizzazione
del nome (5 caratteri).

5.

Utilizzare i tasti

per scegliere i

caratteri.

6.

Una volta immesso il nome, premere
MENU. Il nome del programma viene
memorizzato.

7.

Ripetere i passaggi da 4 a 7 per
ciascun programma a cui deve essere
assegnato un nome.

8.

Per uscire dai menu, premere

.9.

TORNA ALL'INIZIO DELLA PAGINA

Regolazione dell'immagine

Premere MENU, quindi

. Viene
visualizzato il menu PICTURE
(IMMAGINE):

1.

Descrizione delle impostazioni:

BRIGHTNESS (LUMINOSITÀ):
consente di modificare la
luminosità dell'immagine.

●

COLOUR (COLORE): consente
di modificare l'intensità del colore.

●

CONTRAST (CONTRASTO):
consente di modificare la
variazione tra i toni chiari e scuri.

●

SHARPNESS (NITIDEZZA):
consente di modificare la
definizione dell'immagine.

●

Utilizzo di altri menu

file:///D|/TV/italian/180mt/osd/other.htm (5 of 10) [4/2/2003 11:34:22 AM]

STORE (MEMORIZZA):
memorizza le impostazioni
dell'immagine.

●

COLOUR TEMP
(TEMPERATURA COLORE):
consente di regolare la
temperatura del colore
dell'immagine. Sono disponibili
tre opzioni: COOL (FREDDA)
(sfumatura blu), NORMAL
(NORMALE) (bilanciata) o
WARM (CALDA) (sfumatura
rossa).

●

INCR.PICTURE (immagine di
qualità eccezionale): selezionare
l'opzione "ON" per migliorare i
dettagli dell'immagine. Ne risulta
un'immagine più dinamica e
vivace.

●

Utilizzare i tasti per selezionare
un'impostazione e i tasti

per la

regolazione.

Nota: il menu è del tipo a discesa.
Tenere premuto il tasto

per accedere alle

impostazioni nascoste in fondo allo schermo.

2.

Una volta effettuate le necessarie
regolazioni, selezionare l'opzione
STORE (MEMORIZZA) e premere
per memorizzarle.

3.

Per uscire dai menu, premere

.4.

TORNA ALL'INIZIO DELLA PAGINA

Regolazione dell'audio

Premere MENU, selezionare l'opzione
SOUND (AUDIO) (

) e premere .

Viene visualizzato il menu SOUND:

1.

Utilizzo di altri menu

file:///D|/TV/italian/180mt/osd/other.htm (6 of 10) [4/2/2003 11:34:22 AM]

Descrizione delle impostazioni:

TREBLE (ALTI): consente di
modificare il livello dei suoni ad
alta frequenza.

●

BASS (BASSI): consente di
modificare il livello dei suoni a
bassa frequenza.

●

BALANCE (BILANCIAMENTO):
consente di bilanciare il suono tra
l'altoparlante destro e quello
sinistro.

●

DELTA VOLUME (VOLUME
DELTA) (differenza di volume):
consente di compensare le
differenze di volume tra i diversi
programmi e tra le prese EXT.
Questa impostazione è
disponibile per i programmi da 1
a 40 e per le prese EXT.

●

STORE (MEMORIZZA):
consente di memorizzare le
impostazioni audio.

●

AVL (AVL) (Automatic Volume
Leveller - dispositivo di
limitazione automatica del
volume): correzione automatica
del volume utilizzata per evitare
aumenti improvvisi di volume,
soprattutto quando si cambia
programma o durante la
pubblicità.

●

INCR. SURROUND: Con la
funzione Incredible Surround
l'audio del televisore acquisisce
un senso di grande profondità e
spaziosità, sia nella modalità
monofonica (MONO) che nel
modo stereo. Quando il segnale
TV è impostato sulla modalità
Stereo, premendo questo tasto è
possibile scegliere tra le opzioni
STEREO o INCR. SURROUND.
Quando invece il segnale TV si

●

Utilizzare i tasti per selezionare
un'impostazione e i tasti

per

regolarla.

Nota: per accedere all'impostazione AVL
(nascosta in fondo allo schermo) tenere

premuto il tasto

.

2.

Una volta effettuate le regolazioni
necessarie, selezionare l'opzione
STORE (MEMORIZZA) e premere
per memorizzarle.

3.

Per uscire dai menu, premere

.4.

Utilizzo di altri menu

file:///D|/TV/italian/180mt/osd/other.htm (7 of 10) [4/2/2003 11:34:22 AM]

trova in modalità MONO, sullo
schermo compaiono le opzioni
SPATIAL o MONO.

TORNA ALL'INIZIO DELLA PAGINA

Funzione timer

Questo menu consente di utilizzare il
televisore come sveglia.

Premere MENU.1.
Selezionare FEATURES
(FUNZIONI) (

) e premere due
volte. Viene visualizzato il menu
TIMER:

2.

Premere

per entrare e uscire dai

sottomenu e utilizzare i tasti

per la

regolazione:

3.

TIME (ORARIO): immettere l'ora
corrente. Nota: l'ora viene aggiornata
automaticamente ogni volta che
l'apparecchio viene acceso tramite le
informazioni televideo fornite dal
programma 1. Se il programma non è
dotato di televideo, l'orario non viene
aggiornato.

4.

START TIME (ORA AVVIO):
immettere l'orario di avvio.

5.

STOP TIME (ORA ARRESTO):
immettere l'orario di arresto.

6.

PROG; NO (NUMERO
PROGRAMMA): immettere il numero
di programma richiesto.

7.

ACTIVATE (ATTIVA): è possibile
impostare il tipo di sveglia da attivare:
ONCE ONLY (UNA SOLA VOLTA) se
si vuole che la sveglia funzioni un solo
giorno,
DAILY (GIORNALIERA) affinché la
sveglia si attivi tutti i giorni oppure
STOP (STOP) per annullare la
funzione di sveglia.

8.

Premere

per impostare il timer
sulla modalità standby. La sveglia si
attiverà automaticamente all'ora
programmata. Se si lascia la TV
accesa, la sveglia si limiterà a
cambiare programma all'ora indicata.
È possibile utilizzare la combinazione

9.

Utilizzo di altri menu

file:///D|/TV/italian/180mt/osd/other.htm (8 of 10) [4/2/2003 11:34:22 AM]

delle funzioni CHILD LOCK (SICURA
BAMBINI) e TIMER (TIMER) per
evitare che l'apparecchio resti in
funzione troppo a lungo (ad esempio,
quando in casa ci sono bambini).

TORNA ALL'INIZIO DELLA PAGINA

Blocco dell'apparecchio

È possibile impedire l'accesso ad alcuni
programmi o bloccare completamente
l'apparecchio bloccandone i tasti.

Blocco dei programmi

Premere MENU.1.
Selezionare FEATURES
(FUNZIONI) (

) e premere .

2.

Selezionare PARENTAL. CONT.
(CONTROLLO GENITORI) (

) e

premere

.

3.

Immettere il codice segreto di accesso.
La prima volta, immettere il codice
0711, quindi confermare reinserendo

0711. Viene visualizzato il menu.

4.

Premere

per entrare nel menu.5.

Utilizzare i tasti

per selezionare il

programma richiesto e confermare con

. Accanto ai programmi e alle prese

bloccati, compare il simbolo

.

6.

Premere

per uscire.
Per guardare un programma che è
stato bloccato sarà necessario
immettere il codice segreto, altrimenti
lo schermo resterà vuoto. Viene inoltre
bloccato l'accesso al menu INSTALL
(INSTALLA).
Attenzione: in caso di programmi
criptati per cui occorre un decoder
esterno, è necessario bloccare la
presa esterna corrispondente.

7.

Sblocco di tutti i programmi

Utilizzo di altri menu

file:///D|/TV/italian/180mt/osd/other.htm (9 of 10) [4/2/2003 11:34:22 AM]

Ripetere i passaggi da 1 a 4
sopra descritti, quindi
selezionare CLEAR ALL
(ANNULLA TUTTO) e premere

.

Modifica del codice segreto

Ripetere i passaggi da 1 a 4
sopra descritti, quindi:

Selezionare CHANGE CODE
(MODIFICA CODICE) e immettere il
nuovo codice a 4 cifre.

5.

Confermare digitandolo nuovamente.
Il nuovo codice verrà memorizzato.

6.

Premere

per uscire dai menu. Se

si è dimenticato il proprio codice segreto,
immettere il codice universale 0711 due
volte.

7.

TORNA ALL'INIZIO DELLA PAGINA

Utilizzo di altri menu

file:///D|/TV/italian/180mt/osd/other.htm (10 of 10) [4/2/2003 11:34:22 AM]

Garanzia Internazionale Philips F1rst Choice

Vi vogliamo ringraziare per aver acquistato questo monitor Philips.

Tutti i monitor Philips, concepiti e prodotti secondo i più elevati standard,
garantiscono prestazioni di alta qualità nonché facilità d'uso e di installazione. In
caso di problemi durante l'installazione o l'uso del prodotto, rivolgersi direttamente a
Philips per avvalersi della garanzia Philips F1rst Choice. Questa garanzia, della
durata di tre anni, consente di ricevere presso la propria sede un prodotto sostitutivo
entro 48 ore dalla richiesta di assistenza.

È possibile richiedere una garanzia estesa, chiamata Philips F1rst Choice Premium, che fornisce una
copertura aggiuntiva alla garanzia Philips F1rst Choice. Per ulteriori dettagli, rivolgetevi al vostro rivenditore
Philips.

Prima di contattare la Philips, accertatevi di avere a portata di mano i seguenti dati, ciò faciliterà
notevolmente la risoluzione del problema.

Numero del modello Philips

●

Numero di serie Philips●
Data di acquisto (può essere richiesta una copia della prova di acquisto)●
Tipo di computer e programmi usati:●

286/386/486/Pentium Pro/memoria interna❍
Sistema operativo (Windows, DOS, OS/2, MAC)❍
Programmi fax/modem/Internet?❍

Altre schede installate●

Le seguenti informazioni saranno anch'esse utili per accelerare le procedure relative alla garanzia:

prova di acquisto in cui siano riportati la data, il nome del rivenditore, il modello e il numero di serie
del prodotto;

●

indirizzo completo al quale si desidera venga spedito il prodotto sostitutivo.●

Basta una telefonata

I centri di assistenza clienti della Philips sono dislocati in tutto il mondo. È possibile chiamare uno dei
numeri verdi dal lunedì a venerdì, dalle 8:00 alle 20:00, orario centrale europeo (CET), usando uno dei
numeri gratuiti. Scatto qui per accedere F1rst Choice Le Informazioni Del Contatto. O potete raggiungerli

via: http://www.philips.com

Garanzia Internazionale Philips F1rst Choice

file:///D|/TV/italian/warranty/WAR_1ST.HTM [4/2/2003 11:34:26 AM]

Garanzia Internazionale

Alla gentile clientela
Grazie per aver acquistato un prodotto Philips, concepito e realizzato secondo i più elevati standard

qualitativi.
Nella sfortunata evenienza di guasti al prodotto, la Philips garantisce gratuitamente la manodpoera e la

sostituzione delle parti, indipendentemente dal Paese in cui il lavoro viene eseguito, per un periodo di 12
mesi dalla data di acquisto. Questa garanzia internazionale emessa dalla Philips completa gli obblighi del
rivenditore e della Philips stessa, derivanti dalla garanzia nazionale nel Paese in cui è stato effettuato
l'acquisto, e non incide in alcun modo sui diritti spettanti al cliente per legge.

La garanzia Philips è valida a condizione che il prodotto sia usato in modo corretto e secondo le istruzioni
fornite, dietro presentazione della fattura originale o dello scontrino di vendita, indicante la data d'acquisto, il
nome del rivenditore, il modello e il numero di produzione del prodotto.

La garanzia Philips potrebbe essere nulla se:

i documenti del prodotto sono stati alterati o resi illeggibili;

●

il numero di produzione o il modello sono stati alterati, cancellati, rimossi o resi illeggibili;●
le riparazioni o le modifiche/alterazioni del prodotto sono state effettuate da un’azienda o da persone

non autorizzate;

●

il danno è stato provocato da sinistri inclusi, senza limitazione alcuna, scariche elettriche provocate
da fulmini, allagamenti, incendi, uso improprio o negligenza.

●

Si prega di notare che, per quanto riguarda questa garanzia, il prodotto non è considerato difettoso qualora
fosse necessario apportarvi modifiche per renderlo conforme alle normative tecniche nazionali o locali
vigenti in Paesi per i quali il prodotto non è stato originariamente concepito e/o fabbricato. Di conseguenza,
si raccomanda di verificare se il prodotto può essere usato nel Paese in questione.

Nell'eventualità in cui il prodotto non funzioni correttamente o sia difettoso, si prega di contattare il proprio
rivenditore Philips. Nei casi in cui sia richiesta assistenza tecnica mentre ci si trova in un altro paese, è
possibile ottenere l'indirizzo di un rivenditore autorizzato contattando l'ufficio assistenza clienti della Philips
di quello specifico Paese, i cui numeri di telefono e di fax sono riportati nella presente brochure.

Per evitare disagi inutili, vi consigliamo di leggere attentamente le istruzioni prima di contattare il rivenditore.
In caso abbiate domande alle quali il rivenditore non è in grado di rispondere o qualsiasi altro quesito,
rivolgetevi al Centro Informazioni Clienti della Philips o visitate il sito Web:

http://www.philips.com

International Guarantee

file:///D|/TV/italian/warranty/WAR_INTL.HTM [4/2/2003 11:34:27 AM]

GARANZIA LIMITATA (schermo computer)

Scatto qui per accedere Warranty Registration Card.

Tre anni di manodopera gratuita / tre anni di servizio gratuito su parti / un anno di

sostituzione prodotto*

*Il primo anno il prodotto verrà sostituito con uno nuovo o rinnovato secondo le specifiche originali entro
due giorni lavorativi. Durante il secondo e terzo anno per interventi tecnici il prodotto deve essere spedito a
spese del cliente.

CHI È COPERTO DALLA GARANZIA?

Per avvalersi della garanzia è necessario presentare una prova di acquisto valida come, ad esempio, lo
scontrino di vendita o altri documenti comprovanti l'acquisto. Attaccateli al manuale dell'utente e teneteli a
portata di mano.

COSA È COPERTO DALLA GARANZIA?

La copertura della garanzia decorre dal giorno dell'acquisto. Durante i tre anni successivi la manodopera e
qualsiasi riparazione o sostituzione delle parti saranno gratuite. Decorsi i primi tre anni sarà necessario
pagare per avere qualsiasi tipo di servizio.

Tutte le parti, comprese quelle riparate o sostituite, sono garantite solo per il periodo di garanzia originale.
Una volta scaduta la garanzia del prodotto originale, scade anche quella relativa alle parti riparate o
sostituite.

COSA È ESCLUSO?

La garanzia non copre:

manodopera per l'installazione o l'impostazione del prodotto, la regolazione dei comandi e
l'installazione o la riparazione di impianti antenna esterni al prodotto.

●

la riparazione del prodotto e/o la sostituzione di componenti a causa di uso improprio, danni
incidentali, riparazione non autorizzata o altre cause al di fuori del controllo della Philips Consumer
Electronics.

●

difficoltà di ricezione causati da problemi di segnale, o da impianti via cavo o ad antenna esterni al
prodotto.

●

un prodotto che richieda modifiche o adattamenti per permetterne il funzionamento in Paesi diversi
da quello per il quale è stato concepito, prodotto, approvato e/o autorizzato; o riparazioni di prodotti
danneggiati a causa di tali modifiche.

●

danni incidentali o indiretti del prodotto. (Alcuni stati non permettono l'esclusione dei danni incidentali
o indiretti, e di conseguenza, la suddetta esclusione può risultare nulla. Ciò include, senza
limitazioni, materiali preregistrati, protetti o meno dalle leggi di copyright.)

●

l'uso del prodotto a scopi commerciali o istituzionali.●

United States Guarantee

file:///D|/TV/italian/warranty/War_usa.htm (1 of 4) [4/2/2003 11:34:27 AM]

Dove POSSO RICEVERE ASSISTENZA?

Assistenza coperta da garanzia è disponibile in tutti i Paesi in cui il prodotto viene ufficialmente distribuito
dalla Philips Consumer Electronics. Nei Paesi in cui il prodotto non è distribuito, l'organizzazione di
assistenza locale della Philps cercherà di fornire il servizio (sebbene siano possibili ritardi nel caso in cui le
parti e i manuali tecnici relativi non siano prontamente disponibili).

Dove È POSSIBILE TROVARE ULTERIORI INFORMAZIONI?

Per ulteriori informazioni si prega di contattare il Centro Assistenza Clienti della Philips al numero (877)

835-1838 (solo clienti USA) o [phone].

Prima di richiedere assistenza…

Si prega di consultare il manuale dell'utente. Una semplice regolazione dei comandi potrebbe essere
sufficiente a risolvere il problema.

Servizio di assistenza COPERTO DA GARANZIA nEGLI USA, Portorico o isole vergini USA…

Per assistenza sui prodotti e per informazioni sulle procedure di servizio, si prega di rivolgersi al Centro
Assistenza Clienti Philips telefonando ai numeri sotto elencati:

Centro Assistenza Clienti Philips
[phone] or [phone]

(Negli Stati Uniti, Portorico e Isole vergini USA tutte le garanzie implicite, comprese le garanzie implicite di
commerciabilità e adeguatezza ad uno scopo particolare, sono limitate alla durata di questa garanzia
specifica. Tuttavia, dal momento che alcuni stati non permettono limitazioni della durata delle garanzie
implicite, tale limitazione potrebbe risultare nulla nei riguardi di determinati utenti).

Servizio di assistenza COPERTO DA GARANZIA In canada…

Rivolgersi alla Philips al seguente numero:

[phone]

Tre anni di sostituzione delle parti e manodopera gratuiti verranno forniti dai magazzini Philips o da uno dei
centri di servizio autorizzati.

(In Canada la presenta garanzia sostituisce tutte le altre garanzie. Pertanto nessun'altra garanzia può
risultare implicita o specifica, comprese eventuali garanzie implicite di commerciabilità e adeguatezza ad
uno scopo particolare. La Philips non si assume alcuna responsabilità per danni diretti, indiretti, particolari,
incidentali o emergenti, verificatisi in qualsiasi modo, anche nel caso la possibilità di tali danni fosse stata
segnalata.)

RICORDATE… annotate il numero di serie e il modello del vostro prodotto negli spazi sotto riportati.

United States Guarantee

file:///D|/TV/italian/warranty/War_usa.htm (2 of 4) [4/2/2003 11:34:27 AM]

N. MODELLO # ________________________________________________
N. DI SERIE # ________________________________________________

La presente garanzia vi attribuisce specifici diritti legali. È possibile che determinati utenti abbiano altri diritti
che variano a seconda dello stato/provincia.

Philips Customer Care Center, P.O. Box 2976, Longview, TX 75601, USA

Garanzia internazionale Philips F1rst Choice

Vi vogliamo ringraziare per aver acquistato questo monitor Philips.

Tutti i monitor Philips, concepiti e secondo i più elevati standard, garantiscono
prestazioni d’alta qualità, e facilità d'uso e di installazione. In caso di probelmi
durante l'installazione o l'uso del prodotto, rivolgetevi direttamente alla Philips per
avvalervi della garanzia Philips F1rst Choice. Questa garanzia di tre anni vi permette
di ricevere in loco un prodotto sostitutivo entro 48 ore dalla vostra chiamata durante
il primo anno. In caso di problemi con il monitor durante il secondo e terzo anno,
dovrete mandare a vostre spese il prodotto ad uno dei centri di servizio autorizzati,
che ne effettuerà la riparazione gratuitamente e ve lo rispedirà entro cinque giorni
lavorativi.

È possibile richiedere una garanzia estesa, chiamata Philips F1rst Choice Premium, che fornisce una
copertura aggiuntiva alla garanzia Philips F1rst Choice. Per ulteriori dettagli, rivolgetevi al vostro rivenditore
Philips.

Prima di contattare la Philips, accertatevi di avere a portata di mano i seguenti dati, ciò faciliterà
notevolmente la risoluzione del problema.

Numero del modello Philips

●

Numero di serie Philips●
Data di acquisto (può essere richiesta una copia della prova di acquisto)●
Tipo di computer e programmi usati:●

286/386/486/Pentium Pro/memoria interna❍
Sistema operativo (Windows, DOS, OS/2, MAC)❍
Programmi fax/modem/Internet?❍

Altre schede installate●

Le seguenti informazioni saranno anch'esse utili per accelerare le procedure relative alla garanzia:

prova di acquisto in cui siano riportati la data, il nome del rivenditore, il modello e il numero di serie
del prodotto;

●

indirizzo completo al quale si desidera venga spedito il prodotto sostitutivo.●

Basta una telefonata

I centri di assistenza clienti della Philips sono dislocati in tutto il mondo. È possibile chiamare uno dei
numeri verdi dal lunedì a venerdì, dalle 8:00 alle 20:00, orario centrale europeo (CET), usando uno dei
numeri gratuiti. Scatto qui per accedere F1rst Choice Le Informazioni Del Contatto. O potete raggiungerli

via: http://www.philips.com

United States Guarantee

file:///D|/TV/italian/warranty/War_usa.htm (3 of 4) [4/2/2003 11:34:27 AM]

United States Guarantee

file:///D|/TV/italian/warranty/War_usa.htm (4 of 4) [4/2/2003 11:34:27 AM]

F1rst Choice Le Informazioni Del Contatto

Numeri telefonici:

Austria

01 546 575 603

Luxembourg

408 443 5501

Belgium

02 275 0701

Netherlands

053 482 9800

Cyprus

800 92256

Norway

22 70 82 50

Denmark

35 25 87 61

Portugal

0800 831 363

France

03 8717 0033

Sweden

08 632 0016

Germany

0696 698 4712

Switzerland

02 23 10 21 16

Greece

00800 3122 1223

Spain

09 17 45 62 46

Finland

09 2290 1908

United Kingdom

0207 949 0069

Ireland

01 601 1161

U.S.A.

877 835 1838

Italy

02 48 27 11 53

F1rst Choice Le Informazioni Del Contatto

file:///D|/TV/italian/warranty/WARFIRST.HTM [4/2/2003 11:34:33 AM]

Consumer Information Centers

Antilles • Argentina • Australia• Bangladesh • Brasil • Canada • Chile• China • Colombia •
Czech Republic • Dubai • Egypt • Hong Kong • Hungary • India • Indonesia • Korea •
Malaysia • Mexico • Morocco • New Zealand • Pakistan • Paraguay • Peru • Philippines •
Poland • Russia • Singapore • South Africa • Taiwan • Thailand • Turkey • Uruguay •
Venezuela

Eastern Europe

CZECH REPUBLIC

Philips Service
V Mezihorí 2180 00 Prague
Phone: [phone]
Fax : [phone]

HUNGARY

Philips Markaszerviz.
Kinizsi U 30-36Budapest 1092
Phone: [phone]
Fax : [phone]

POLAND

Philips Polska CE
UL.Marszalkowska 45/49
00-648 Warszawa
Phone: [phone]
Fax : [phone]

RUSSIA

Philips Representation Office
Ul. Usacheva 35a
119048 Moscow
Phone: [phone]
Fax : [phone]

TURKEY

Türk Philips Ticaret A.S.
Talatpasa Caddesi No 5.
80640-Gültepe/Istanbul
Phone: [phone]
Fax : [phone]

Latin America

Consumer Information Centers

file:///D|/TV/italian/warranty/WARCIC.HTM (1 of 8) [4/2/2003 11:34:38 AM]

ANTILLES

Philips Antillana N.V.
Kaminda A.J.E. Kusters 4
Zeelandia, P.O. box 3523-3051
Willemstad, Curacao
Phone: [phone]
Fax : [phone]

ARGENTINA

Philips Antillana N.V.
Vedia 3892 Capital Federal
CP: 1430 Buenos Aires
Phone: [phone]

BRASIL

Philips da Amazônia Ind. Elet. Ltda.
Av. Luis Carlos Berrini,
1400 - Sao Paulo -SP

Phone: [phone]

-0203

CHILE

Philips Chilena S.A.
Avenida Santa Maria 0760
P.O. box 2687Santiago de Chile
Phone: [phone]
Fax : [phone]

COLOMBIA

Industrias Philips de Colombia
S.A.-Division de Servicio
CARRERA 15 Nr. 104-33
Bogota, Colombia
Phone:[phone] (toll free)
Fax : [phone]-4104

MEXICO

Consumer Information Centre
Norte 45 No.669
Col. Industrial Vallejo
C.P.02300, -Mexico, D.F.
Phone: [phone]
Fax : [phone]

Consumer Information Centers

file:///D|/TV/italian/warranty/WARCIC.HTM (2 of 8) [4/2/2003 11:34:38 AM]
