Safety and Troubleshooting Information

•

安全措施及維修

•

一般常見問題

•

故障檢修

•

有關規定

•

其他相關資訊

安全和故障檢修

安全措施與維修

警告﹕使用本文件規定以外的控制、調整或程序，可能導致遭受電擊、觸電以及 / 或者機械危險。

連接和使用電腦顯示器時，請閱讀並遵循以下說明﹕

操作：

❍ 請避免顯示器遭受直接的日照，並遠離爐具或其他任何的熱源。 ❍ 請移開任何可能落入通風口內或使顯示器無法正常散熱的物體。 ❍ 請勿遮蓋機殼上的通風口。 ❍ 當決定顯示器的放置位置時，請確定電源插頭可輕易插入電源插座。 ❍ 如果您以拔除電源纜線或DC電源線的方式關閉顯示器電源，再次接上電源纜線

或DC電源線前，至少需要等6秒鐘，才可正常操作。

❍ 請務必使用Philips所提供的合格電源線。如果電源線遺失，請與您當地的服務中

心聯絡。（請洽「客戶資訊服務中心」）

❍ 在操作過程中，請勿使LCD顯示器遭受嚴重的震動或強力碰撞。 ❍ 在操作或運送過程中，請勿敲擊顯示器或使顯示器摔落地面。

維護：

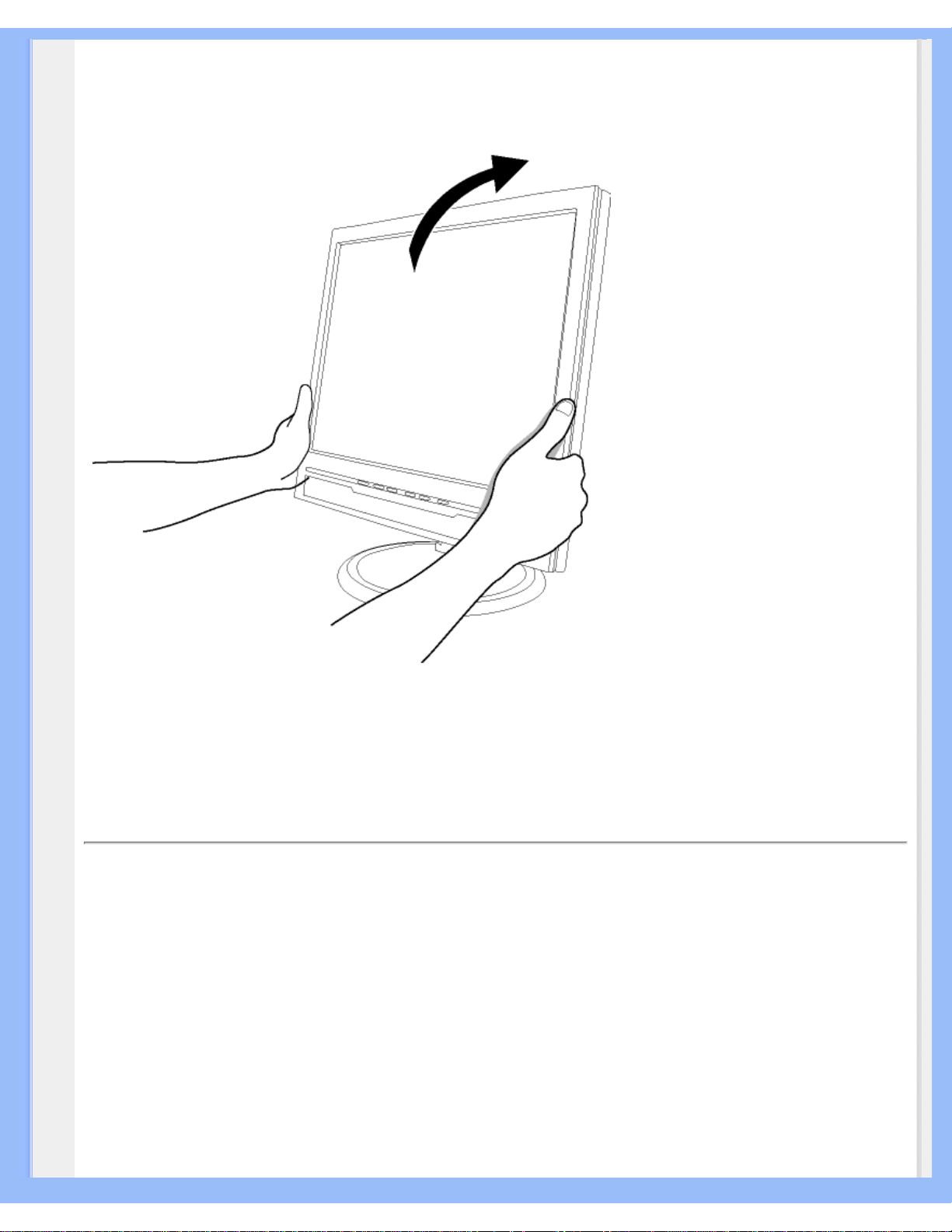

❍ 要保護顯示器，使其不遭受可能的損壞，請勿使LCD面板遭受過重的壓力。當移

動顯示器時，請握住外框將顯示器抬起；請勿將手或手指放在LCD面板上抬起顯示器。

❍ 如果您將長時間不使用顯示器，請拔除顯示器插頭。 ❍ 如果您需要使用稍微沾濕的抹布清潔顯示器，請拔下顯示器插頭。關閉電源時，

您可使用乾布擦拭。但請絕對不要使用有機溶劑，例如酒精或腐蝕性的液體，清潔您的顯示器。

❍ 為了避免遭受撞擊或永久損壞本機的危險，請勿使顯示器暴露於灰塵、雨、水或

潮濕的氣環境中。

❍ 如果不小心沾濕顯示器，請盡快用乾布擦乾。 ❍ 如果有異物或水分進入顯示器內，請立即關閉電源，並拔下電源插頭。然後，請

去除異物或水分，並將顯示器送至維維修中心。

❍ 請勿在高溫、直接日曬或極冷的位置存放或使用LCD顯示器。 ❍ 為維持顯示器的最佳效能，並盡可能長時間使用它，請在以下溫度與濕度範圍內

使用顯示器。

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/safety/safety.htm (1 of 2)2005-06-20 ¤U¤È 03:26:26

Safety and Troubleshooting Information

■ 溫度：5-40°C 41-104°F

■ 濕度：20-80% RH

服務：

❍ 機蓋只能由合格服務人員開啟。 ❍ 如有任何修護或整合記錄文件的需要，請洽詢您當地的服務中心。（請參考「消

費者資訊中心」）

❍ 關於運送方面的資訊，請參考「實體規格」。 ❍ 請勿將顯示器留置於受陽光直接曝曬的車內。

如果顯示器無法正常操作，或您不確定依本手冊中的指示操作時該採取什麼程序，請洽詢服務技術人員。

返回頁首

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/safety/safety.htm (2 of 2)2005-06-20 ¤U¤È 03:26:26

About This Manual

•

有關此指南

•

標誌說明

有關此手冊

有關此指南

此電子用戶指南適用於所有使用飛利浦液晶顯示器的用戶。此指南描述液晶顯示器的特點、安裝、操作和其他有關資訊。其內容與本公司出版版本相同。

章節如下﹕

● “安全及故障檢修” 針對各種常見問題提供提示說明和解決辦法，並提供你可能需要

的其他有關資訊。

● “有關此電子用戶手冊”就所含內容作出概述，並提供標誌符號說明和其他資料，供你

參考。

● “產品說明” 綜合描述顯示器的特點及其技術規格。

● “顯示器安裝” 說明初級安裝程序，並大致說明如何使用顯示器。

● “屏幕顯示” 提供調整顯示器設置的有關資訊。

● “用戶保修與擔保”含有飛利浦全球顧客資訊中心列表以及服務台電話和有關適用於貴

產品的擔保資訊。

● “詞匯”解釋技術名詞。

● “下載及打印選擇” 能將此手冊全文轉輸至你的硬盤上，以供隨時查閱。

返回頁首

標誌說明

以下分節描述使用於此文件的標誌慣例。

注、注意、小心

在此指南中，文字段落配有圖標并以黑體或斜體書寫。這些段落含有“注”、“注意”或“小心”字句。其使用如下﹕

注﹕此圖標顯示重要資訊和提示，以助你更好地使用你的電腦系統。

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/about/about.htm (1 of 2)2005-06-20 ¤U¤È 03:26:29

About This Manual

注意﹕此圖標顯示的資訊提醒你如何避免硬體的潛在損害或數據丟失。

小心﹕此圖標顯示對身體傷害的可能性，並警告你如何避免此問題。

某些小心警告可能以不同格式出現，也可能不帶任何圖標。在此類情況下，小心警告的具體顯示由管理機關規定。

返回頁首

版權﹕2005年 Koninklijke 飛利浦電子公司。

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/about/about.htm (2 of 2)2005-06-20 ¤U¤È 03:26:29

Product Information

•

SmartManage

•

產品特點

•

無鉛產品

•

技術規格

•

分辨率和預設模式

•

飛利浦像素殘缺規定

•

自動節能

•

物理規格

•

引腳分配

•

產品圖示

•

物理功能

產品說明

產品特點

170B6

● 傑出螢幕性能

❍ 反應速度更快，可處理高速移動畫面 ❍ 具備 SXGA 1280 x 1024 解析度，使畫面更清晰 ❍ 搭載雙信號輸入性能，可同時接受類比 VGA 及數位 DVI 信號

● 降低擁有成本的最佳解決方案

❍ 配備 SmartManage，可提供區域網路式的各項管理功能 ❍ 無鉛設計可以保護我們的環境 ❍ 電源消耗低於業界平均程度

● 大幅提升您生產力的極致舒適環境

❍ 內建揚聲器，簡化桌面設備的需求 ❍ 針對「恰到好處」的高度與角度調整所設計

● 極佳的便利性

❍ USB插頭便於周邊裝置連接 ❍ 內嵌電源供應器可無須使用外部電源變壓器

返回頁首

無鉛產品

Philips 已將如鉛成分等有毒材料，從顯示器產品中完全排除；無鉛成分的顯示器可保護您的健康，並可有效地提升環境的復原能力及電氣與電子設備的廢棄物處理效率。Philips遵照歐盟電子產品有害物質限制指令 (RoHS)，限制電氣與電子設備中所含的危險物質。指名購買Philips，您就能確保買到不會危害環境的顯示器。

技術規格*

液晶顯示器面板

• 類型薄膜晶體管(TFT)液晶顯示器

• 顯示面積 17"/43.2 cm

• 像素密度 0.264 x 0.264 mm

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/product/product.htm (1 of 8)2005-06-20 ¤U¤È 03:26:34

Product Information

• 液晶顯示器面板類型

1280 x 1024 像素單位紅、綠、藍垂直條形反眩光定位硬度

• 有效可視面積 337.9 x 270.3 mm

• 顯示色 16.2 萬色

掃瞄

• 垂直刷新速率 56 Hz-76 Hz

• 水平刷新速率 30 kHz-83 kHz

視頻

• 視頻點率 140 兆赫

• 輸入阻抗

- 視頻

75 歐姆

- 同步信號

2.2K 歐姆

• 輸入信號水平 700m Vpp

• 同步輸入信號

分離同步信號合成同步信號綠色同步信號

• 同步信號極正負極

• 視頻界面

雙向輸入: 使用者可選用 D-Sub (類比)與 DVI-D (數位信號)

音頻

•揚聲器

4W 立體聲(每聲道 2W RMSx2, 300 Hz-13 kHz, 16 ohm, PMPO 32 瓦)

•耳機接頭 3.5mm 迷你插座

•輸入信號接頭 3.5mm 迷你插座

• USB插頭 USB插頭便於周邊裝置連接

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/product/product.htm (2 of 8)2005-06-20 ¤U¤È 03:26:34

Product Information

光學特性

• 對比度 500:1（典型值）

• 亮度

250 cd/m

（典型值）

• 對比角峰值 6 點鐘方向

• 白色度

x:0.283 y:0.297（9300°K) x:0.313 y:0.329（6500°K) x:0.313 y:0.329（sRGB)

• 可視角 (C/R >5)

上視角 >60° (典型值)

下視角 >80° (典型值)

左視角 >80° (典型值)

右視角 >80° (典型值)

• 回應時間 < 8 ms（典型值）

* 本文資料如有變更不再另行通知。

返回頁首

分辨率和預設模式

• 最高分辨率 1280 x 1024 75Hz

• 建議採用分辨率 1280 x 1024 60Hz

50 種可供用戶調整的模式

15 種廠方預設的模式:

水平頻率

(kHz)

分辨率

垂直頻率

（Hz）

31.5 640*350 70

31.5 720*400 70

31.5 640*480 60

35.0 640*480 67

37.5 640*480 75

35.2 800*600 56

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/product/product.htm (3 of 8)2005-06-20 ¤U¤È 03:26:34

Product Information

37.9 800*600 60

46.9 800*600 75

49.7 832*624 75

48.4 1024*768 60

60.0 1024*768 75

69.0 1152*870 75

71.8 1152*900 76

63.9 1280*1024 60

80.0 1280*1024 75

返回頁首

自動節能

如果您的電腦安裝了與數位顯示卡或軟體相容的 VESA DPMS 和 DVI DMPM；當不使用時，顯示器會自動降低耗電量，直到偵測到鍵盤、滑鼠或其它輸入時，顯示器才會自動「醒來」。下列表格是自動省電功能的電源耗訊與訊號狀態：

電源管理說明

VESA 模式

/ DVI 模式

視頻

水平同步

垂直同步

耗電指示燈顏色

運行開啟是是 < 33 瓦* (典型值) 綠休眠關閉否否 < 1 瓦琥珀關機關機 - - < 1 瓦關機

本顯示器符合 ENERGY STAR

標準。作為 ENERGY STAR® 的合伙人之一，飛利浦

公司審定本產品達到了ENERGY STAR

規定的節能指標。

返回頁首

規格

•尺寸（寬X高X深） 375 x 377 x 210 mm (在最低位置)

•重量 5.62 公斤

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/product/product.htm (4 of 8)2005-06-20 ¤U¤È 03:26:34

Product Information

•傾斜/旋轉 -5度~25度/ + - 125度

•電源 100 - 240 伏交流電， 60 - 50 赫茲

•耗電 33 瓦* （典型值）

•溫度

攝氏5至40度（操作時）攝氏-20至60度（儲存時）

•相對濕度 20% 至 80%

•系統故障前平均時間 50K 小時 (包含 CCFL 40K 小時)

•使用海拔高

存放/運送：0-40,000英尺 (12,192公尺) 操作：0-12,000英尺 (3657.6公尺)

* 本文資料如有變更不再另行通知。

*解析度1280x 1024﹐標準尺寸﹐最大亮度及對比: 50%, 6500°K﹐全白樣式。

返回頁首

信號引腳分配

(1)僅適於數位信號的接線器共有 24個信號觸點，以 8個觸點一行呈 3行排列。下圖說明信號腳位的配置方式。

腳位編

號

信號分配

腳位編

號

信號分配

腳位編

號

信號分配

TMDS 資料 2-

TMDS 資料 1-

TMDS 資料 0-

TMDS 資料 2+

TMDS 資料 1+

TMDS 資料 0+

TMDS 資料 2/4 保護

TMDS 資料 1/3 保護

TMDS 資料 0/5 保護

4 無接點 12 無接點 20 無接點 5 無接點 13 無接點 21 無接點

DDC 時鐘

+5伏特電源

TMDS 脈沖保護

DDC 資料

接地 (+5伏特)

TMDS 脈沖+

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/product/product.htm (5 of 8)2005-06-20 ¤U¤È 03:26:34

Product Information

無接點

隨插偵測

TMDS 脈沖-

(2) 信號電纜15插針D分接頭（外螺紋）﹕

插針

編號

插針分配

插針

編號

插針分配

1 紅色視訊輸入 9 +5 2 綠色視訊輸入/SOG 10 邏輯地線 3 藍色視訊輸入 11 接地 4 Sense (GND) 12 串列資料線路（SDA） 5 隨插偵測 13 水平同步/ 水平加垂直 6 紅色視訊接地 14 垂直同步 7 綠色視訊接地 15 資料時脈線（SCL） 8 藍色視訊接地

返回頁首

產品圖片

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/product/product.htm (6 of 8)2005-06-20 ¤U¤È 03:26:34

Product Information

請循以下連結參看顯示器及其配件之各方位圖示。

產品正面圖示說明

返回頁首

物理功能

1) 傾斜

2) 旋轉

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/product/product.htm (7 of 8)2005-06-20 ¤U¤È 03:26:34

Product Information

返回頁首

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/product/product.htm (8 of 8)2005-06-20 ¤U¤È 03:26:34

Installing Your LCD Monitor

•

產品正面說明

•

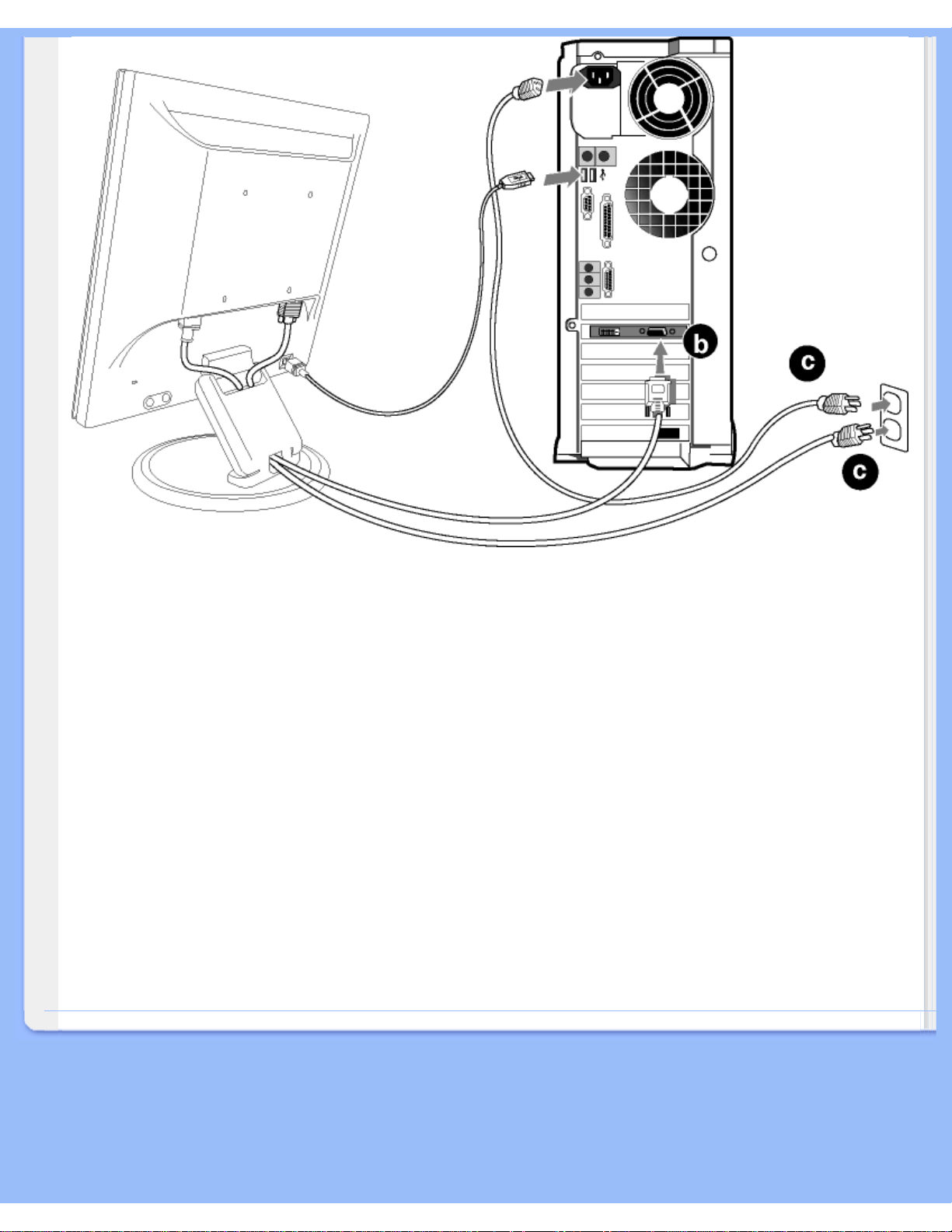

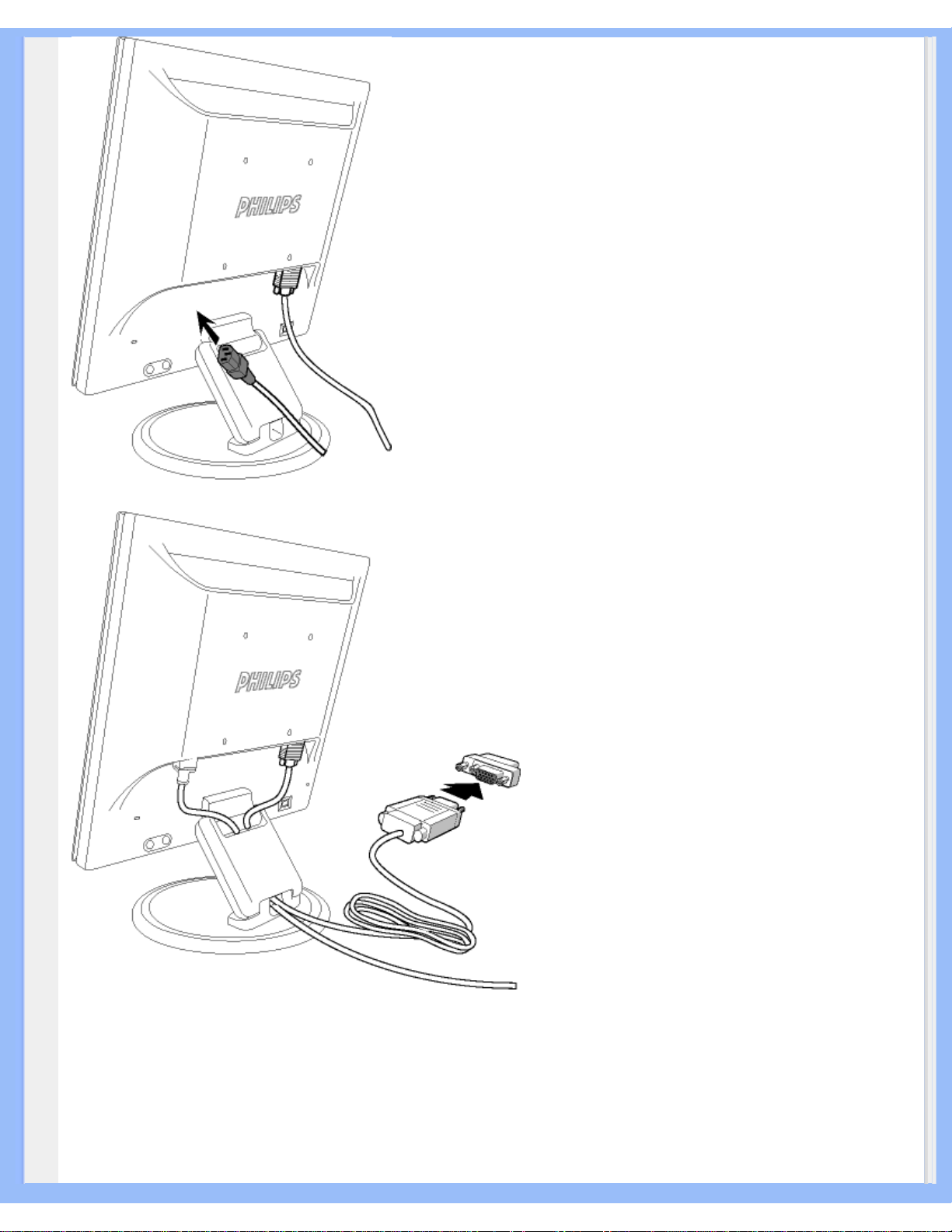

連接電腦

•

底座

•

啟動

•

強化功效

安裝液晶顯示器

正面

“上”、“下”鍵用於調整顯示器的屏幕顯示 (OSD) “左”、“右”鍵如同“上”、“下”鍵，也用於調整顯示器的

OSD。 “亮度”熱鍵。按“上”、“下”鍵時，會顯示亮度調整控制

板。

VOLUME

音量 (VOLUME) 熱鍵，按“左”、“右”鍵時，將會顯示音量的調整控制功能。

OK 鍵。按此鍵進入OSD 控制板電源鍵。按此鍵啟動顯示器。

AUTO（自動）鍵自動調整水平位置、垂直位置、相位和同步脈沖的設定。

USB插頭便於周邊裝置連接。

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/install/install.htm (1 of 3)2005-06-20 ¤U¤È 03:26:39

Installing Your LCD Monitor

返回頁首

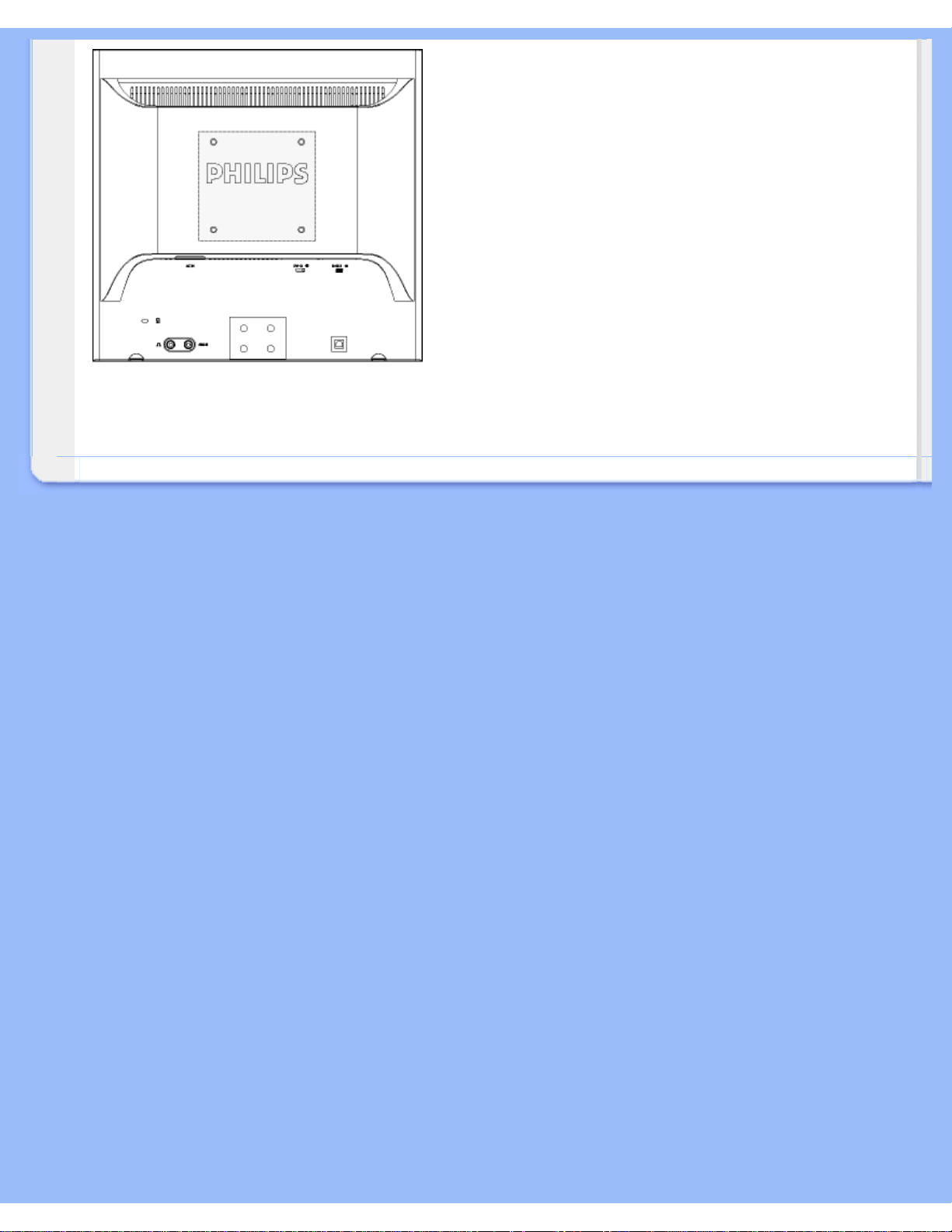

後視圖

1 Kensington 防盜鎖 2 VGA 輸入 3 DVI-D 輸入 4 PC 聲音輸入 5 耳機插座 6 AC 電源輸入 7 USB上行連接埠 8 USB下行連接埠

返回頁首

強化功效

● 欲求最佳功效，請確定顯示器設定為 1280x1024@60赫茲。

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/install/install.htm (2 of 3)2005-06-20 ¤U¤È 03:26:39

Installing Your LCD Monitor

注意：您可以按「OK」(確定)按鈕檢查目前的設定值。目前的顯示模式會顯示在OSD

主控制項的「RESLUTION」(解析度)項目內。

● 亦可安裝平面調整程序 (FPadjust), 此程序包含在本CD 光碟中，用於取得您的

顯示器之最佳效果。安裝過程中為您提供循序漸進之說明。欲知有關此程序之更多資訊，請點擊鏈接。

FP_Setup04.exe

更多資訊

返回頁首

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/install/install.htm (3 of 3)2005-06-20 ¤U¤È 03:26:39

On-Screen Display

•

屏幕顯示說明

•

屏幕顯示樹形圖解

屏幕顯示

屏幕顯示 (OSD) 說明

何為是屏幕顯示？

螢幕上顯示（OSD）是所有 Philips LCD 顯示器都具體的功能，它可允許一般使用者透過螢幕上的指示視窗，直接調整螢幕效能或選擇顯示器的功能。下圖便是使用者容易設定的螢幕上顯示介面：

控制鍵的基本和簡單說明

在上圖所顯示的OSD中，使用者可按下顯示器前基座上的

按鈕移動游標，以確

認選擇或變更，並可使用

調整/選擇變更。

返回頁首

屏幕顯示樹形圖解

下圖為屏幕顯示總體結構圖，可為以後作各種調節之參考。

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/osd/osddesc.htm (1 of 3)2005-06-20 ¤U¤È 03:26:42

On-Screen Display

注意： sRGB是確保在不同裝置之間（例如數位相機、顯示器、印表機或掃描器等）正確交換

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/osd/osddesc.htm (2 of 3)2005-06-20 ¤U¤È 03:26:42

On-Screen Display

顏色的標準。

使用統一標準的色彩空間，sRGB可正確地在具有sRGB功能的Philips顯示器上表現sRGB相容裝置的圖形。透過這種方式，顏色會經過校正，而您也可以相信螢幕上所顯示顏色的正確性。

使用sRGB有一個重點，即顯示器的亮度與對比會被固定於預先定義的設定及色彩完整範圍。因此，在顯示器的OSD中選擇sRGB設定是很重要的。

欲選擇sRGB設定時，請按下顯示器前面板上的「確定」按鈕開啟OSD。再移動往下按鈕到「色彩」的部分，然後按下一次「確定」。請使用右按鈕到sRGB。然後移動，並再按下一次「確定」退出OSD。

在此之後，請不要變更顯示器的亮度或對比設定。如果您變更任何一項，顯示器將會退出 sRGB模式，並被設定為6500K的色溫。

其他： USB插頭：為了使用者的方便考量，我們也提供了上行與下行的USB插頭。

返回頁首

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/osd/osddesc.htm (3 of 3)2005-06-20 ¤U¤È 03:26:42

Customer Care & Warranty

客戶服務與保固

請選擇您所在的國家 / 地區，以便閱讀保險內容﹕

西歐﹕奧地利比利時塞浦路斯丹麥法國德國希臘芬蘭愛爾蘭意大利盧森堡荷蘭挪威葡

萄牙瑞典瑞士西班牙英國

東歐﹕捷克共和國匈牙利波蘭俄羅斯斯洛伐克斯洛維尼亞土耳其

拉丁美洲﹕安的列斯群島阿根廷巴西智利哥倫比亞墨西哥巴拉圭秘魯烏拉圭委內瑞拉

北美洲﹕加拿大美國

太平洋﹕澳洲紐西蘭

亞洲﹕孟加拉國中國香港印度印度尼西亞日本韓國馬來西亞巴基斯坦菲律賓新加坡台

灣泰國

非洲﹕摩洛哥南非

中東﹕杜拜埃及

file:///D|/My%20Documents/dfu/170B6CS/taiwan/warranty/warranty.htm2005-06-20 ¤U¤È 03:26:45

Glossary

辭彙

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Active matrix（主動矩陣）這是一種液晶顯示結構，其中的交換電晶體會連接到每一個圖素上控制開/關電壓，而產生較

明亮及較清晰的顯示結果，其觀看角度比被動矩陣要寬廣。又稱為TFT （薄膜電晶體）。

Amorphous silicon（a-Si，非晶矽）

一種半導體材料，可用來製造主動矩陣LCD的薄膜電晶體（TFT）層。

Aspect ratio（顯示比例）

主動顯示區域的寬對高比例。一般而言，大多數顯示器的顯示比例都是4:3，寬螢幕顯示器或電視機的顯示比例為16:9或16:10。

返回頁首

Backlight（背光）

傳導LCD的光源。在目前的LCD設計中有兩種技術，大多數TFT LCD面板都使用CCFLs（冷陰極螢光管）以及直接位於液晶層背後的散光面板，使用「發光二極體」（LED）的新技術仍在開發中。

Brightness（亮度）

指無色差階段的色彩空間，範圍由黑到白，又稱為亮度反射係數。由於會和飽和度產生混淆，因此不鼓勵使用此名詞。

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/glossary/glossary.htm (1 of 8)2005-06-20 ¤U¤È 03:26:50

Glossary

返回頁首

CCFL（cold cathode fluorescent light，冷陰極螢光管）

此為LCD模組提供光線的螢光管。這種螢光管通常很細，直徑約僅有2 mm。

Chromaticity（色彩度）

色彩規格中的一部份，其中並不包含亮度。色彩度是二維的，且由一對一對的數字所指定，例如主控性的波長與色純度。

CIE（Commission International de I'Eclairage，國際亮度委員會）

「國際亮度委員會」，主管色彩與色彩測量的主要國際組織。

Color temperature（色溫）

物體受熱時所散發的光線色彩測量方式。這種測量方式以絕對量標表示（喀爾文度），較低的喀爾文溫度（例如2400° K）為紅色；較高的溫度（例如9300° K）為藍色。中性的溫度為白色，約為6504° K。Philips顯示器一般提供 9300°K 、6500°K及使用者定義溫度。

Contrast（對比）

在一個影像中的亮色與暗色之間的亮度差異。

Contrast ratio（對比率）

最亮的白色與最暗的黑色之間的亮度比率。

返回頁首

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/glossary/glossary.htm (2 of 8)2005-06-20 ¤U¤È 03:26:50

Glossary

D-SUB

一種VGA類比輸入接頭，您的顯示器內附有D-Sub纜線。

數位視訊介面(Digital Visual Interfacer)

數位視訊介面(DVI)規格為視像數據種類提供獨立於顯示技術外的高速數位連接。此介面專用於提供電腦與顯示器之間的連接。DVI 規格符合個人電腦行業一切種類（工作站電腦、桌上型電腦、筆記型電腦等），並能使這些不同種類電腦符合一種顯示器介面規格。

數位視訊介面有如下功能:

1. 能使內容從產生至使用皆以數位信號型態存在，不會因為數位類比之間的轉換而有所損失。

2. 不受顯示器種類限制，可使用於液晶顯示器、電漿螢幕等。

3. 透過熱插檢測、EDID 和 DDC2B，達到“插入即用”。

4. 單一接頭同時支援數位與類比(DVI-I)。

返回頁首

能源明星電腦計劃 (Energy Star Computers Program)

美國環境保護署（EPA）實行的一項能源保存計劃，主要目的在於提倡製造和推銷能源效率高的辦公自動設備。參加該計劃的廠家必須自願致力於生產一種或更多能在一段靜止時間後，或在用戶選擇的預定時間後，便進入低能源（小於 30瓦）狀態的產品。

返回頁首

Gamma（視訊疊層亮度）

約略依輸入影像訊號的數學次方函數所計算出來的影像電壓函數的螢幕亮度，其指數稱為 gamma（視訊疊層亮度）。

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/glossary/glossary.htm (3 of 8)2005-06-20 ¤U¤È 03:26:50

Glossary

Grayscale（灰階）

一種無色差的階層，範圍由黑色經一連串逐漸變亮的灰色到達白色。這一連串的灰色可能由固定階段所組成，各階段之間的差距相同。如果類比/數位轉換器為8位元，顯示器便可以最多

= 256 階的結果顯示。對於彩色顯示器而言，R.G.B每一顏色都有256階。因此，所能顯示的

總色數便為256x256x256= 16.7百萬色。

返回頁首

Hue（色度）

顏色的主要屬性之一，可與其他顏色區分。例如一個顏色中可能會有綠色、黃色或紫色的色度。被定義有色度的顏色叫做彩色；白色、黑色與灰色都沒有色度。

返回頁首

IPS（In Plane Switching，橫向電場驅動）

一種液晶分子在LCD層上以橫向驅動而非以直向驅動時，以改善LCD觀賞角度的技巧。

返回頁首

LCD（liquid crystal display，液晶顯示器）

由在兩層透明層之間懸浮的液晶所組成的顯示器。這種顯示器由數千個畫素組成，其可由電子驅動的方式來開啟或關閉。因此，這將能夠產生彩色的影像/文字。

Liquid crystal（液晶）

位於液晶顯示器中的組成成分。當受到電子驅動時，液晶能依預測的方式反應，這將使它成為

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/glossary/glossary.htm (4 of 8)2005-06-20 ¤U¤È 03:26:50

Glossary

「開啟」或「關閉」LCD畫素的理想成分。液晶有時會縮寫為LC。

Luminance（流明）

亮度或光線強度的測量單位，通常以每平方公尺的燭光數（cd/m2）或每英尺朗伯數（foot Lambert）的單位表示。1 fL=3.426 cd/m2。

返回頁首

Nit

等於1 cd/m2或0.292 ftL的亮度單位。

返回頁首

Pixel（畫素）

圖形元素（PICture Element）；這是電腦化CRT或LCD圖形上的最小元素，也是顯示器的最小元素。

Polarizer（偏光板）

一種只允許某種旋轉光波的濾光器。LCD中會使用具垂直過濾功能的偏光材料封裝液晶。然後，液晶會做為媒介，將光波轉向90° ，以允許光線通過或阻止其通過。

返回頁首

Refresh rate（刷新速率）

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/glossary/glossary.htm (5 of 8)2005-06-20 ¤U¤È 03:26:50

Glossary

螢幕刷新或重繪的每秒次數，這個數字通常以Hz（赫茲）或每秒循環數表示，60 Hz的速率即等於每秒60次。

返回頁首

sRGB sRGB是確保在不同裝置之間（例如數位相機、顯示器、印表機或掃描器等）正確交換顏色的

標準。

使用sRGB有一個重點，即顯示器的亮度與對比會被固定於預先定義的設定及色彩完整範圍。因此，在顯示器的OSD中選擇sRGB設定是很重要的。

在此之後，請不要變更顯示器的亮度或對比設定。如果您變更任何一項，顯示器將會退出 sRGB模式，並被設定為6500K的色溫。

其他： USB插頭：為了使用者的方便考量，我們也提供了上行與下行的USB插頭。

返回頁首

TFT（薄膜電晶體）

通常由非晶矽（a-Si）所製成，做為主動矩陣LCD上每一個子畫素底下的電荷儲存裝置的切換開關。

返回頁首

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/glossary/glossary.htm (6 of 8)2005-06-20 ¤U¤È 03:26:50

Glossary

USB 或通用串行總線 (Universal Serial Bus)

個人電腦週邊設備的一種靈便插口。 USB 自動辨識週邊設備所需的資源（比如驅動

器軟體和總線帶寬）。USB無需用戶參預即能運用各種資源。

● USB 消除了"外殼恐懼症"--一種由打開電腦外盒安裝附加週邊設備所引起的害

怕感。USB同樣避免了安裝新週邊設備時對複雜的"中斷請求"（IRQ）設置的調整。

● USB清除了"端口擁塞"現象。若無USB，個人電腦通常限於一臺打印機、兩個通訊端口

裝置（一般是滑鼠和調制解調器），一個增強平行端口附加裝置（例如掃描器或視頻照像機），以及一個遊戲手柄。越來越多的多媒體電腦運用的週邊設備每天都出現於市場。有了USB，多至127個裝置同時可以運用於一臺電腦上。

● USB 允許"熱插入"。無需關機、插入、重新起動、運行安裝系統來安裝週邊設備

。也無需進行相反程序拔出某一裝置。

簡而言之，USB 將當今的"插入即怕"變成真正的"插入即用"!

插座 (Hub)

一種通用串行總線裝置，為提供通用串行總線另外的連接。

插座是 USB"插入即用"結構中的主要部件。下圖顯示一個典型的插座。插座從用戶的角度簡化了 USB 之連接性，在廉價和簡捷的基礎上提供了高性能。

插座為帶線接頭，使 USB 的多附件特性得以實現。附加點則被稱為端口。每一插座將單個附加點轉變成多個附加點。其總結構支持多個插座的相互串聯。

插座的上游端口連接插座與主機。插座每一下游端口可與另一插座或功能裝置連接。插座能夠檢測、附上和拆下於每一下游端口，促使電源向下游裝置的輸送。每一下游端口皆能單獨起動、設置成全速或慢速。

一個插座由兩部份組成﹕插座控制器和插座中繼器。中繼器是由規程控制的上游端口和下游端口之間的樞紐。它也配有重設和暫停/繼續信號的硬體支持。控制器提供接口寄存器，促成主機間的往返通訊。插座具體狀態和控制指令允許主機設置某一插座及控制其端口。

裝置

一個執行某一功能的邏輯性或物質性實體。所述實際實體依其所涉及情況而定。在最低層次，裝置可指單個硬體元件，例如存儲器。在較高層次，它可指執行某一特別功能的一套硬體元件，例如通用串行總線接口裝置。在更高層次，裝置可指連接於通用串行總線的執行功能的實體，例如數據/傳真調控解調器。裝置可能是物質的、電子的、可按址訪問的和邏輯性的。

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/glossary/glossary.htm (7 of 8)2005-06-20 ¤U¤È 03:26:50

Glossary

下游

數據流始自主機或離開主機的方向。下游端口是在電源上距離生發插座下游數據流的主機最遠的插座端口。下游端口接受上游數據流。

上游

數據流朝著主機的方向。上游端口是在電源上距離生發插座上游數據流的主機最近的插座端口。上游端口接受下游數據流。

返回頁首

垂直刷新率 (Vertical Refresh Rate)

它以赫茲計算，為每秒寫於屏幕的幀幅（完整圖像）的數量。

返回頁首

file:///D|/My%20Documents/dfu/170B6CS/taiwan/170b6/glossary/glossary.htm (8 of 8)2005-06-20 ¤U¤È 03:26:50

Download and Print

•

安裝液晶顯示器驅動程式

•

下載及打印說明

•

安裝 FPadjust 程式

下載及打印

安裝液晶顯示器驅動程式

系統要求:

● 使用視窗95，視窗98/2000/Me/XP或更新版本的個人電腦

● 您可以在 lcd\pc\drivers 中找到 ".inf/.icm/.cat" 驅動程式。

注意: 安裝前首先參閱﹕"Readme.txt”文件。

返回頁首

本頁內容可選用 .pdf文件格式閱讀。先將 PDF文件下載至電腦硬盤內，然後通過 Acrobat® Reader或瀏覽器觀讀并打印。

如尚未安裝 Adobe® Acrobat Reader，請點擊鏈接安裝該軟體。 PC 用 Adobe® Acrobat

Reader / Macintosh用 Adobe® Acrobat Reader。

下載說明:

下載文件時:

1. 在下面圖標上點擊并按住滑鼠。（視窗 95/98/2000/Me/XP 用戶右鍵點擊）

下載

170B6CS/10.pdf

2. 在出現的菜單上，選擇“保存鏈接為…”，“保存目標為…”或 “下載鏈接存盤”。

3. 選好存放地點；點擊“保存”（如出現提示存放為“文件”或“源址”，選擇“源址”）。

打印說明:

file:///D|/My%20Documents/dfu/170B6CS/taiwan/download/download.htm (1 of 3)2005-06-20 ¤U¤È 03:26:53

Download and Print

打印本手冊:

1. 打開本手冊文件後，按照你的打印機說明打印所需頁數。

返回頁首

安裝 FPadjust程式

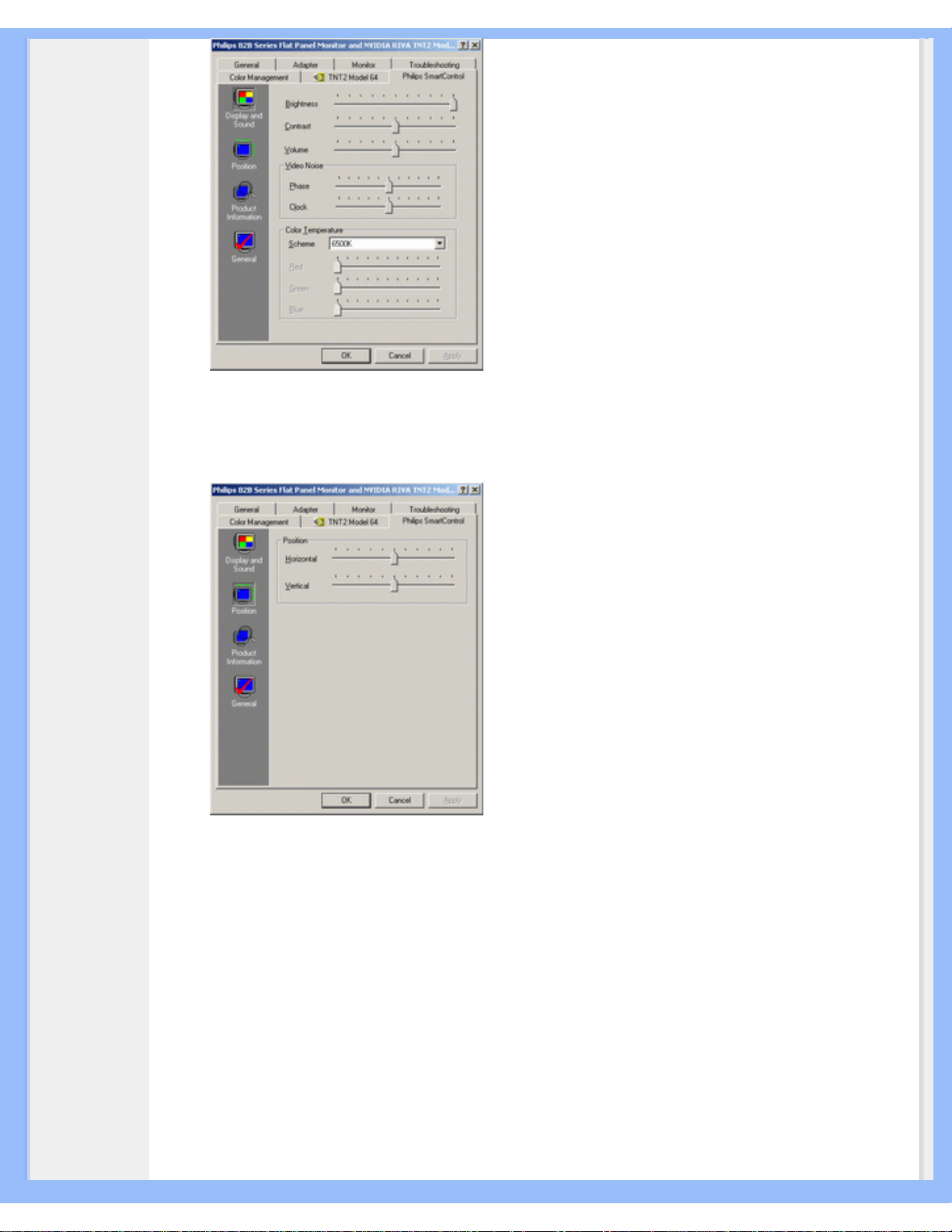

FP Adjust 調節程序提供圖形校整，有助於調節顯示器的各種設定，如對比度、亮度、水平和垂直位置、相位及同步脈沖。

系統要求:

● 使用視窗 95，視窗 98/2000/Me 或更新版本的個人電腦

安裝 FPadjust 程式時 :

● 點擊鏈接或圖標安裝 FPadjust程序。

或

● 在圖標上點擊并按住滑鼠。（視窗95/98/2000/Me/XP 用戶右鍵點擊）

下載

FP_Setup04.exe

● 在出現的菜單上，選擇“保存鏈接為…”，“保存目標為…”或 “下載鏈接存盤”。

● 選好存放地點；點擊“保存”（如出現提示存放為“文件”或“源址”，選擇“源

址”）。

● 退出瀏覽器并安裝 FPadjust程式。

安裝前首先參閱“FP_Readme04.txt”文件。

返回頁首

file:///D|/My%20Documents/dfu/170B6CS/taiwan/download/download.htm (2 of 3)2005-06-20 ¤U¤È 03:26:53

+ 67 hidden pages
