Page 1

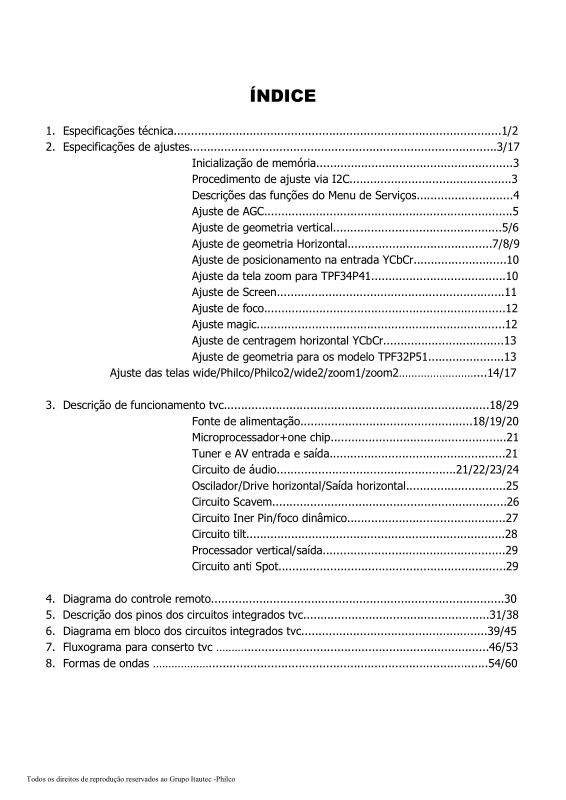

ÍNDICE
1. Especificações técnica...............................................................................................1/2
2. Especificações de ajustes.........................................................................................3/17
Inicialização de memória.........................................................3
Procedimento de ajuste via I2C...............................................3
Descrições das funções do Menu de Serviços............................4
Ajuste de AGC........................................................................5
Ajuste de geometria vertical.................................................5/6
Ajuste de geometria Horizontal..........................................7/8/9
Ajuste de posicionamento na entrada YCbCr...........................10
Ajuste da tela zoom para TPF34P41.......................................10
Ajuste de Screen..................................................................11
Ajuste de foco......................................................................12
Ajuste magic........................................................................12
Ajuste de centragem horizontal YCbCr...................................13
Ajuste de geometria para os modelo TPF32P51......................13
Ajuste das telas wide/Philco/Philco2/wide2/zoom1/zoom2……………………....14/17
3. Descrição de funcionamento tvc.............................................................................18/29

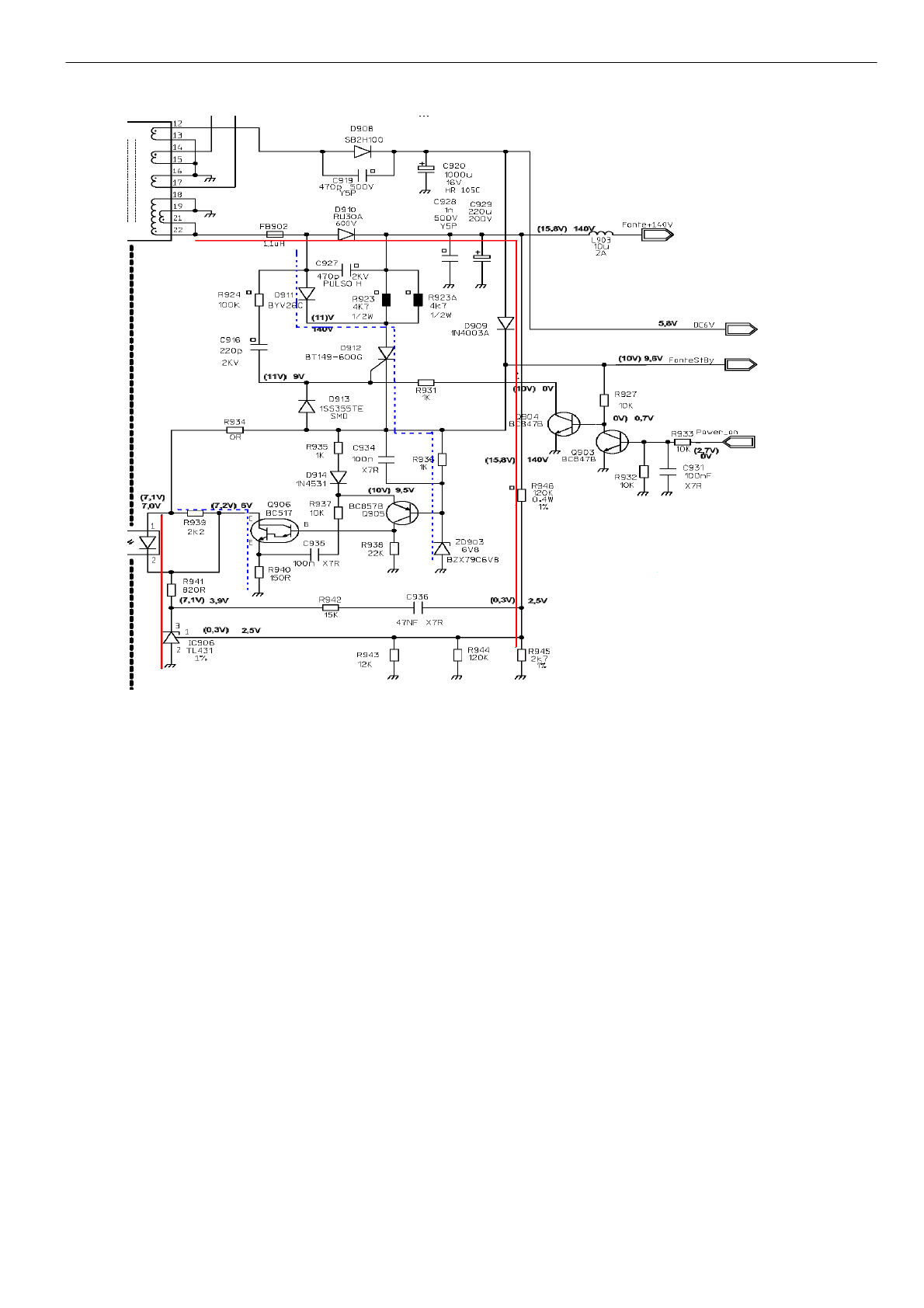

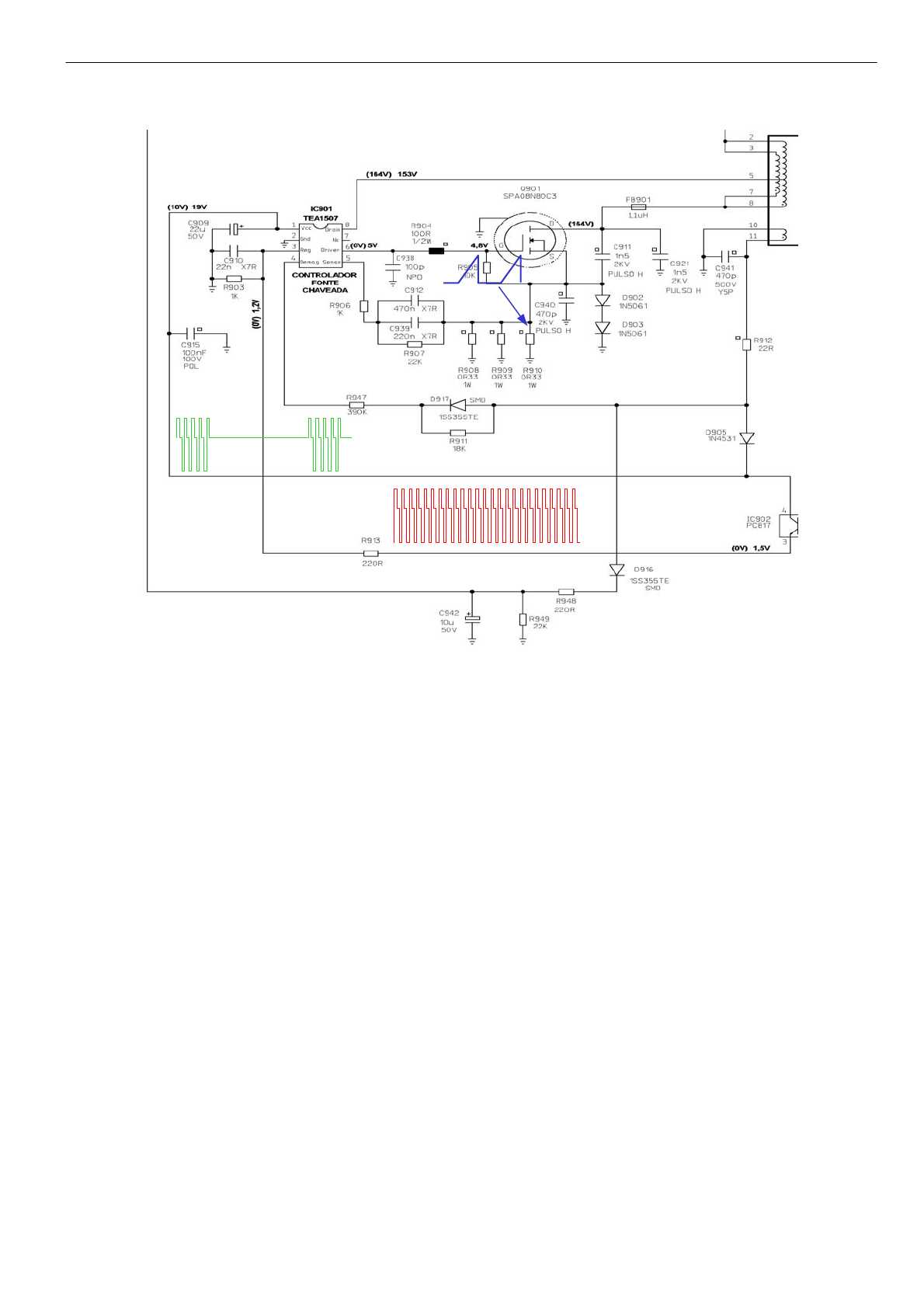

Fonte de alimentação..................................................18/19/20
Microprocessador+one chip...................................................21
Tuner e AV entrada e saída...................................................21

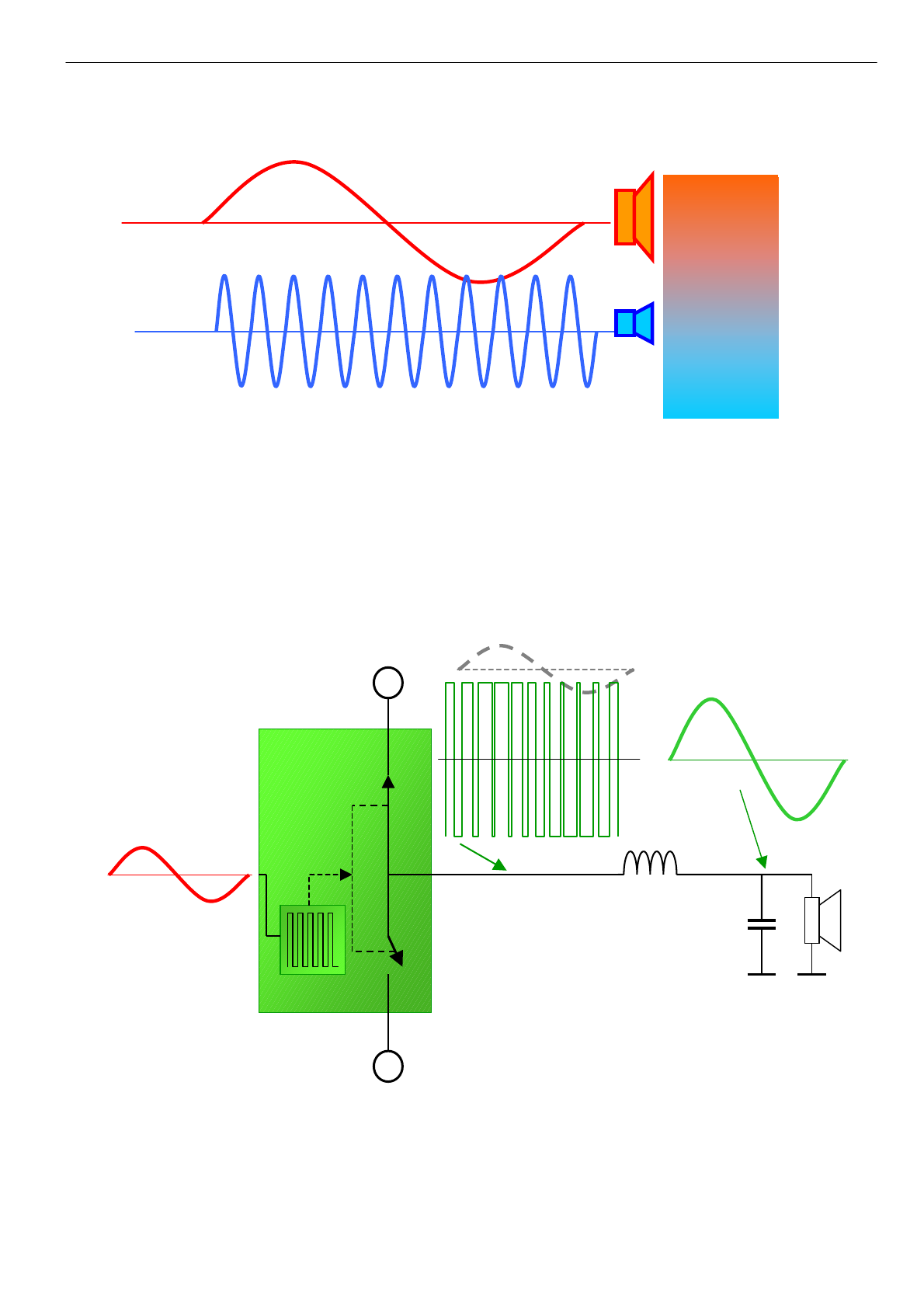

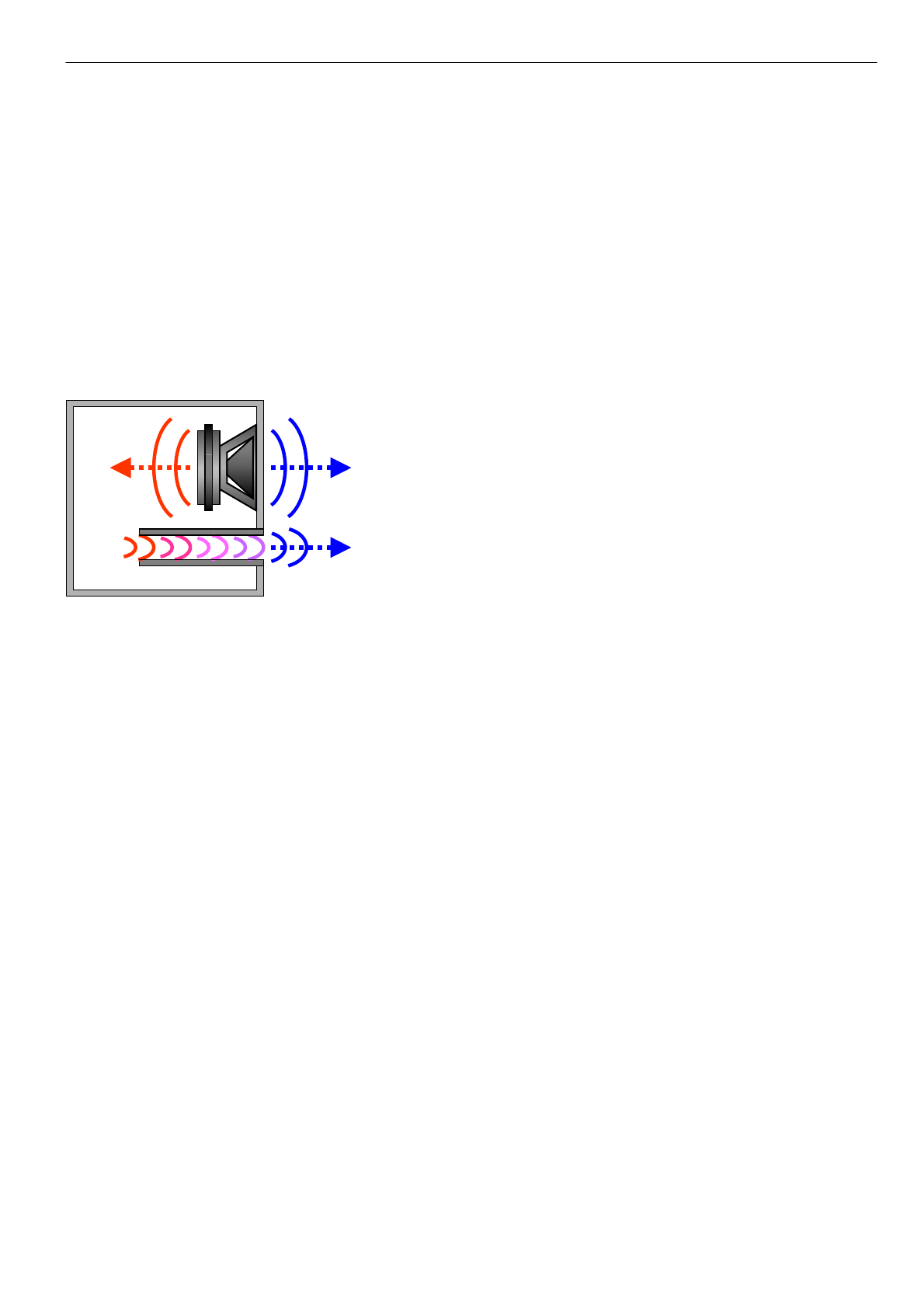

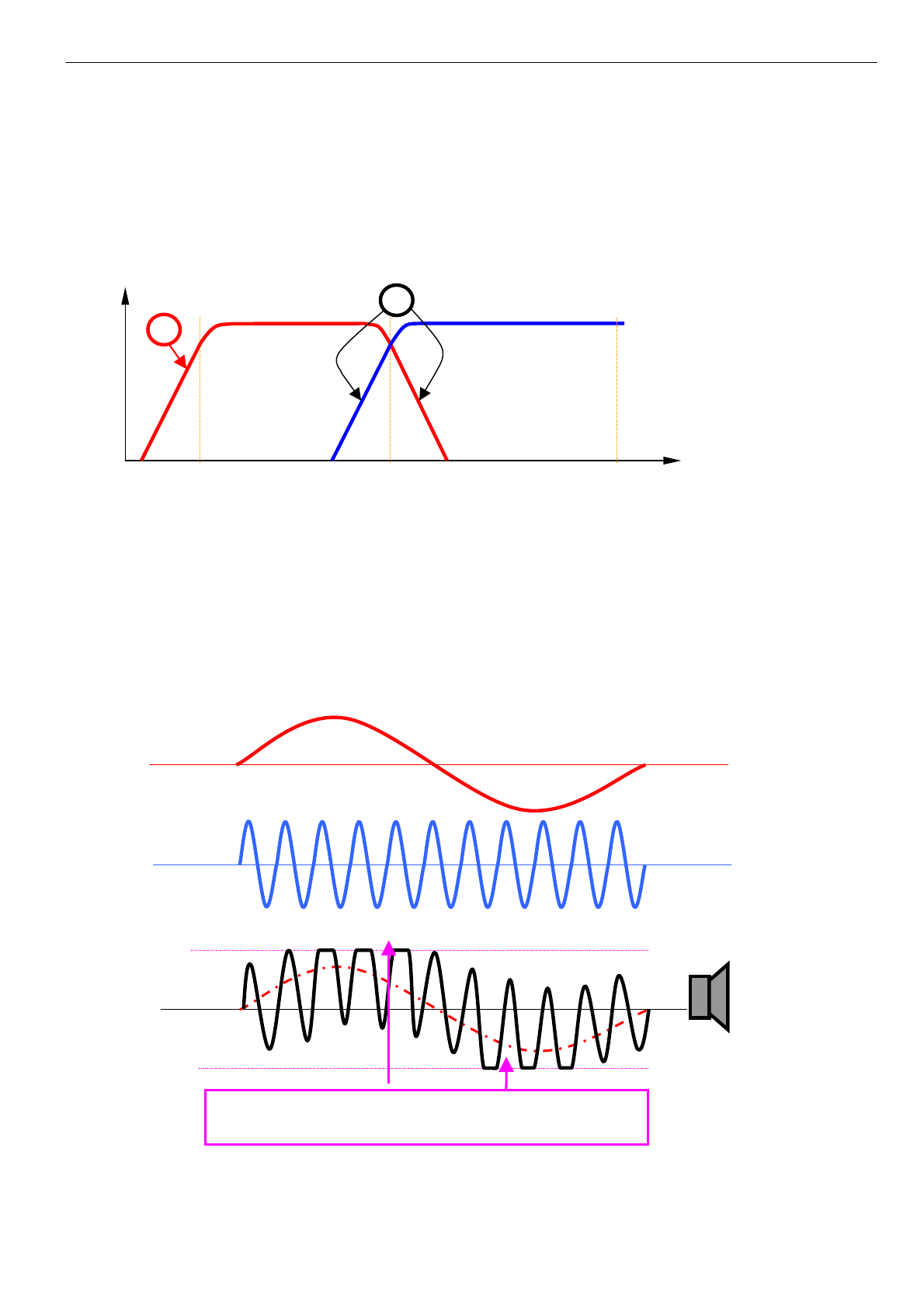

Circuito de áudio....................................................21/22/23/24
Oscilador/Drive horizontal/Saída horizontal.............................25

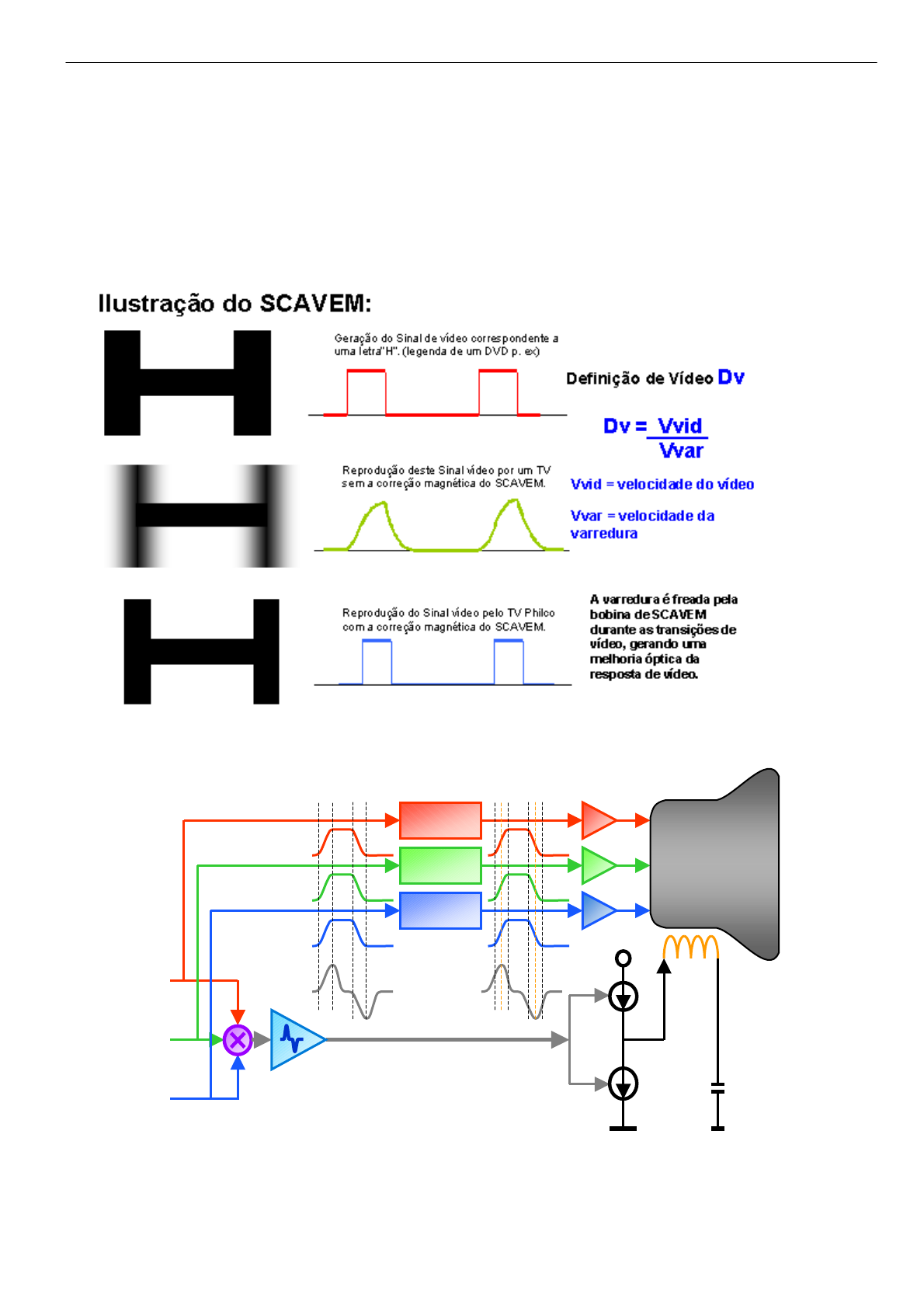

Circuito Scavem....................................................................26
Circuito Iner Pin/foco dinâmico..............................................27

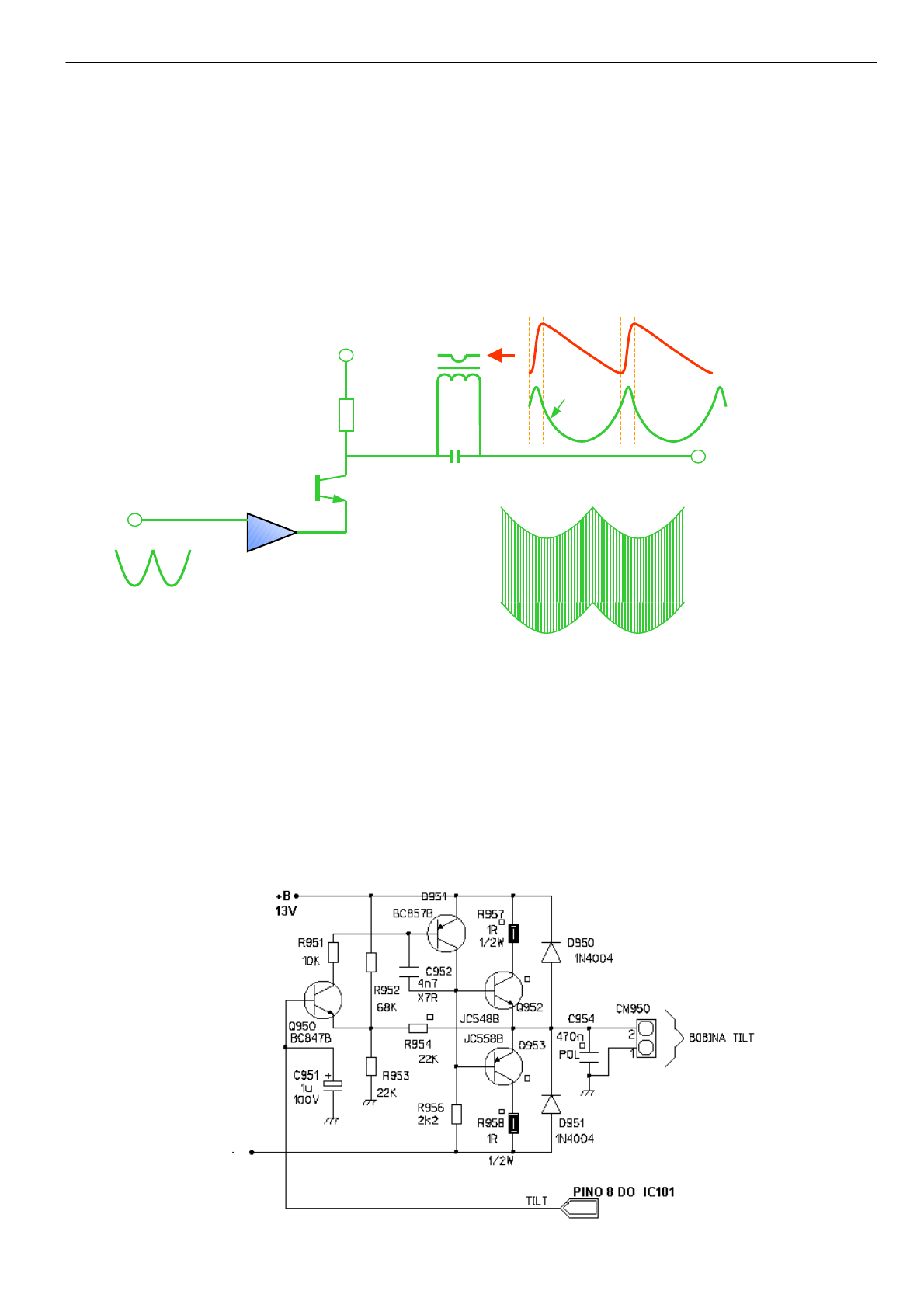

Circuito tilt...........................................................................28
Processador vertical/saída.....................................................29

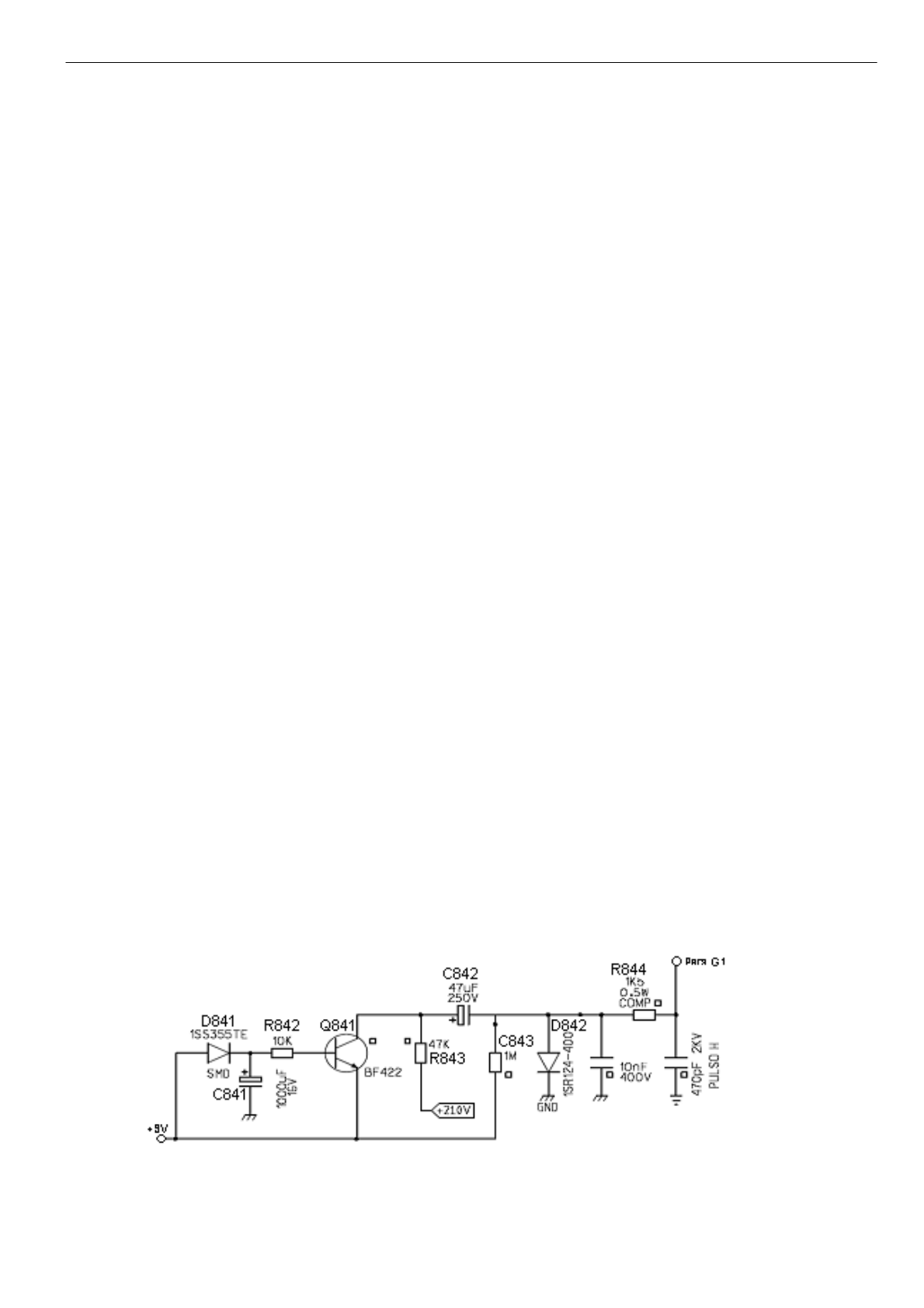

Circuito anti Spot..................................................................29

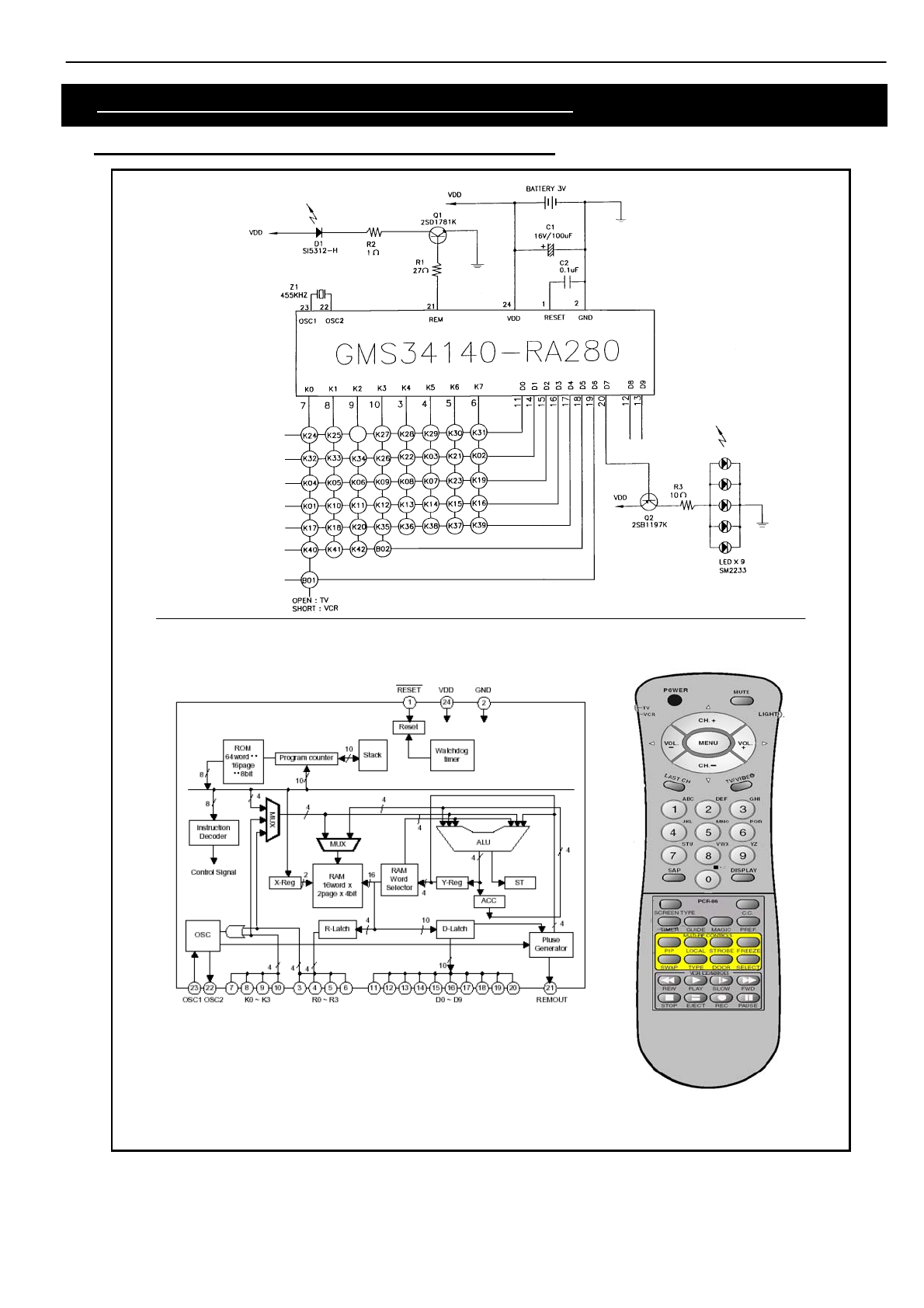

4. Diagrama do controle remoto.....................................................................................30
5. Descrição dos pinos dos circuitos integrados tvc......................................................31/38

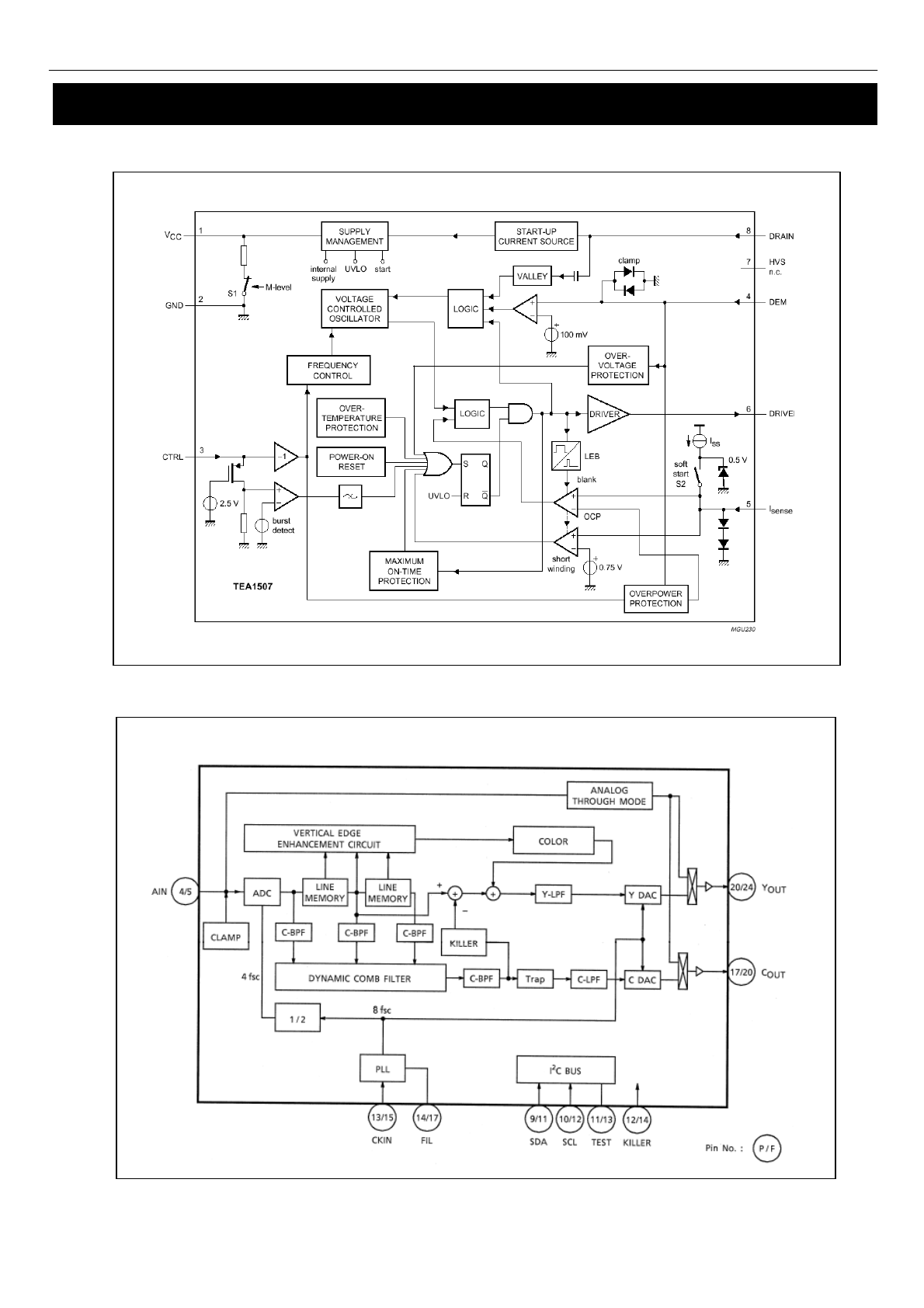

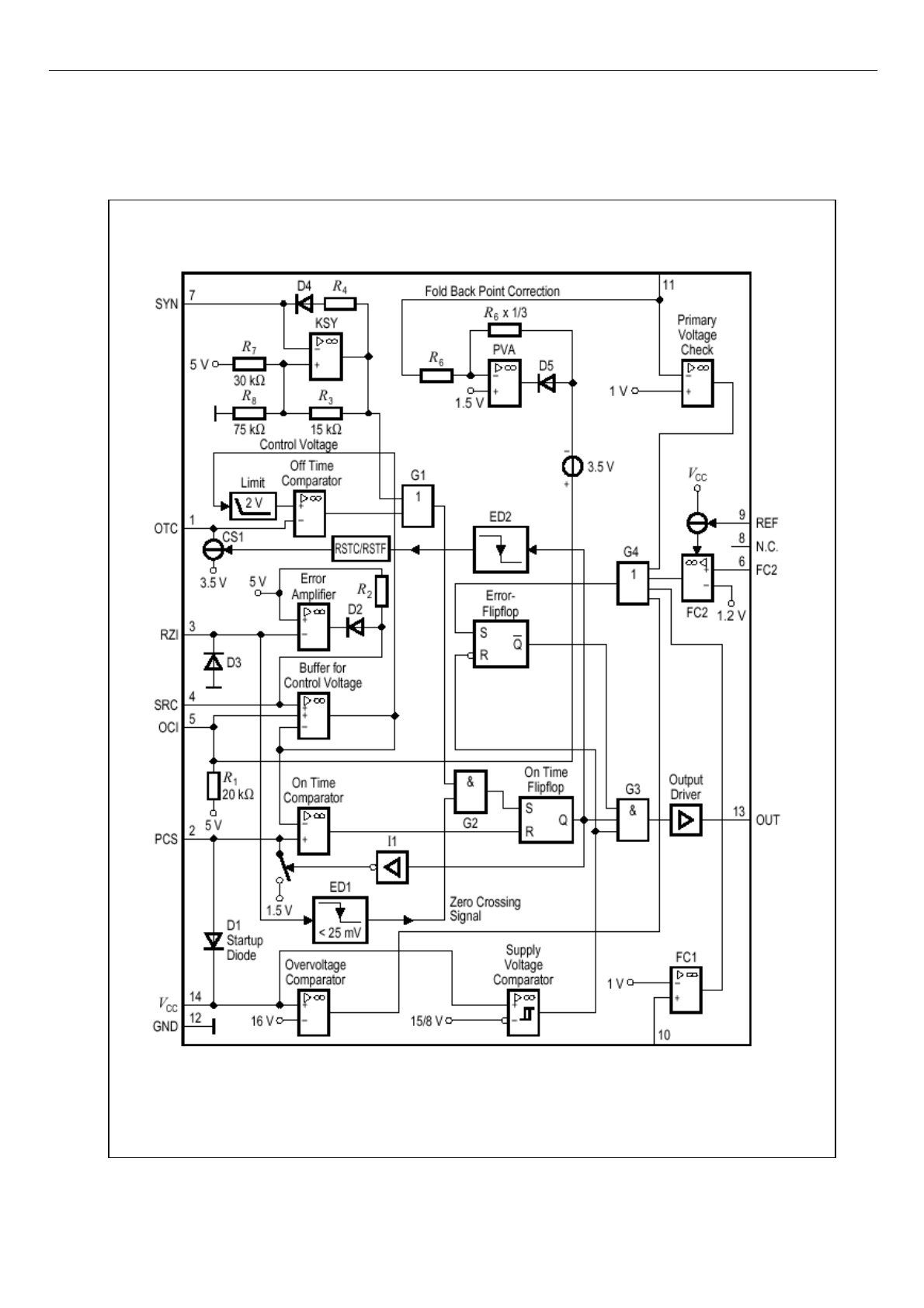

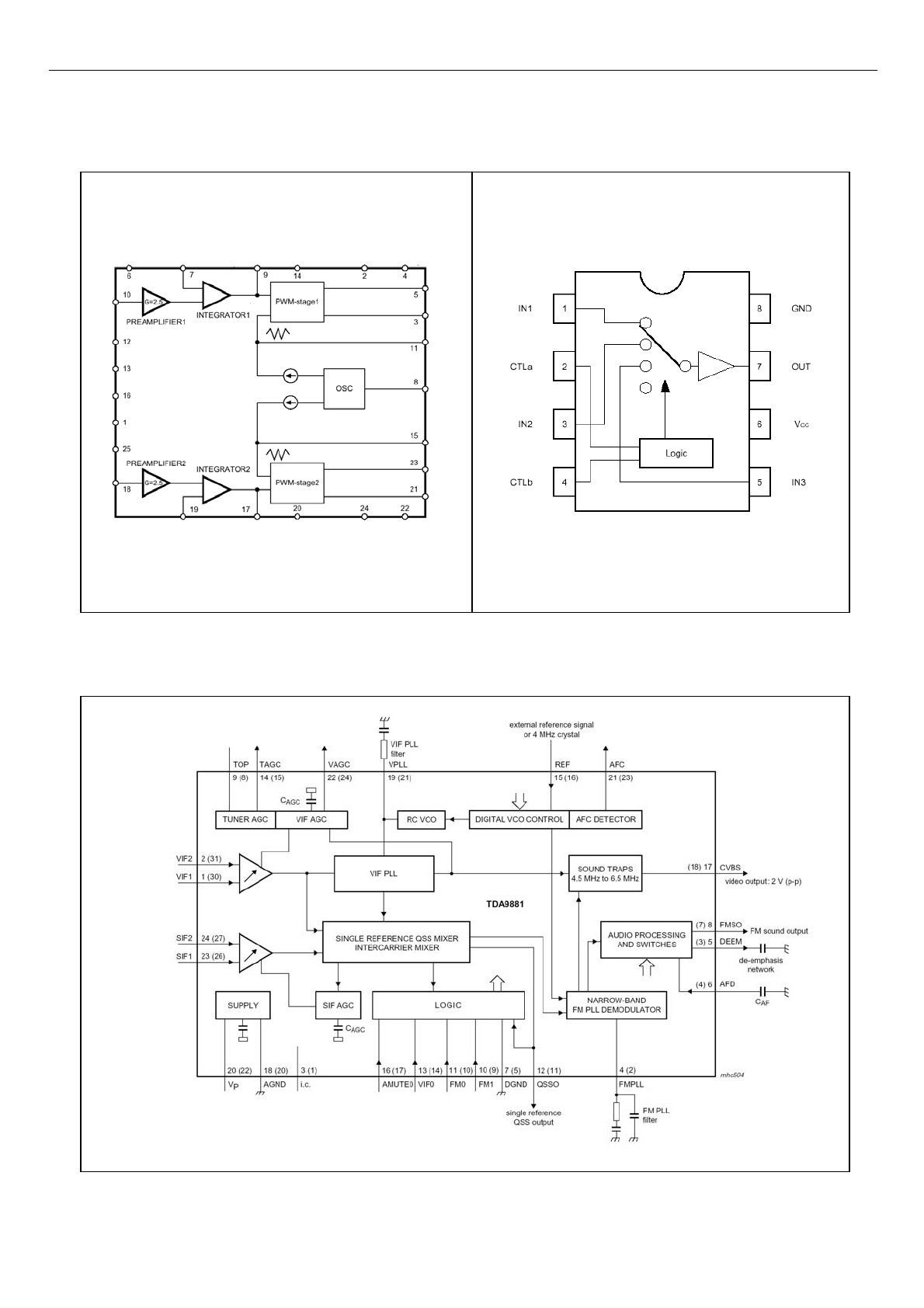

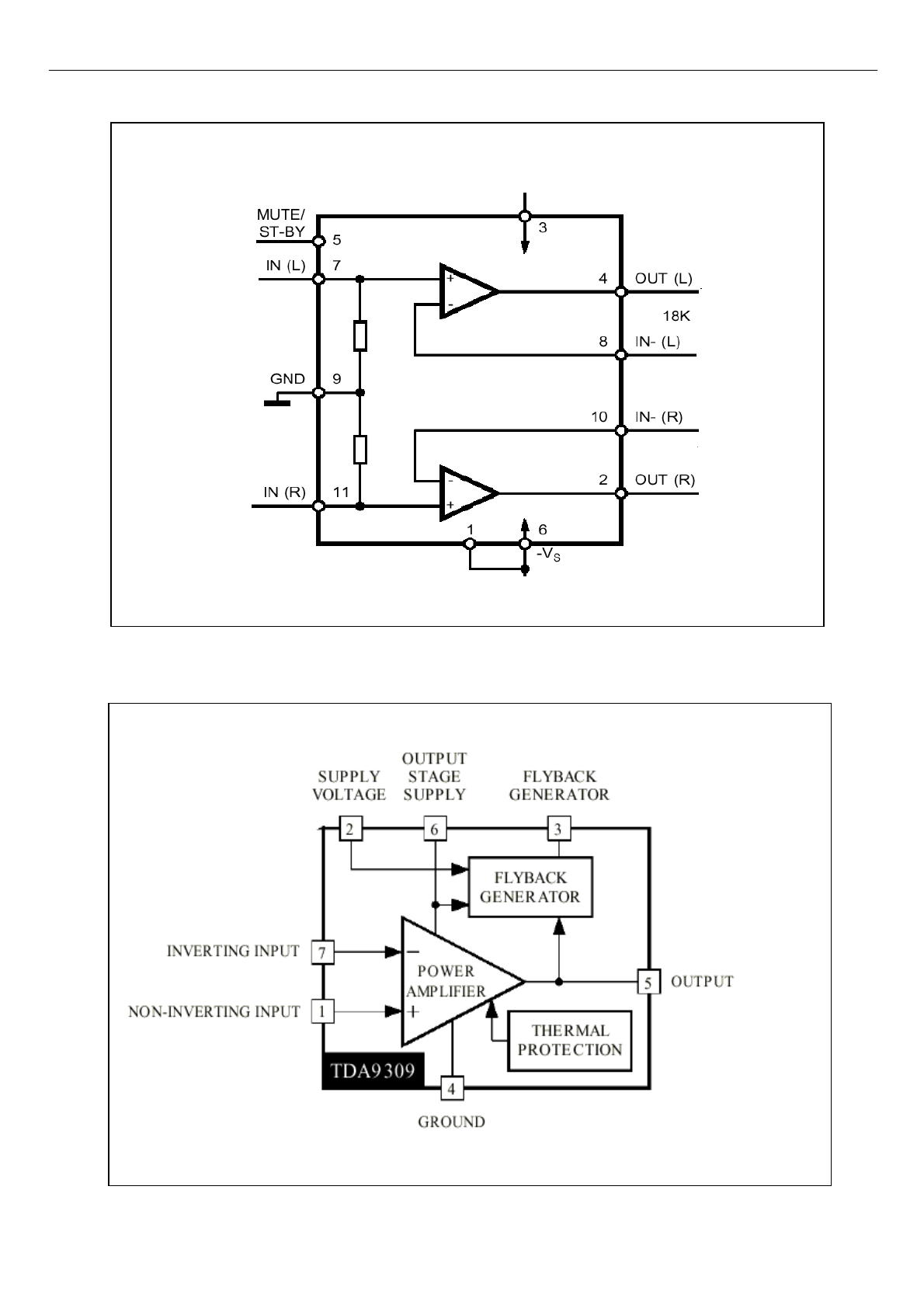

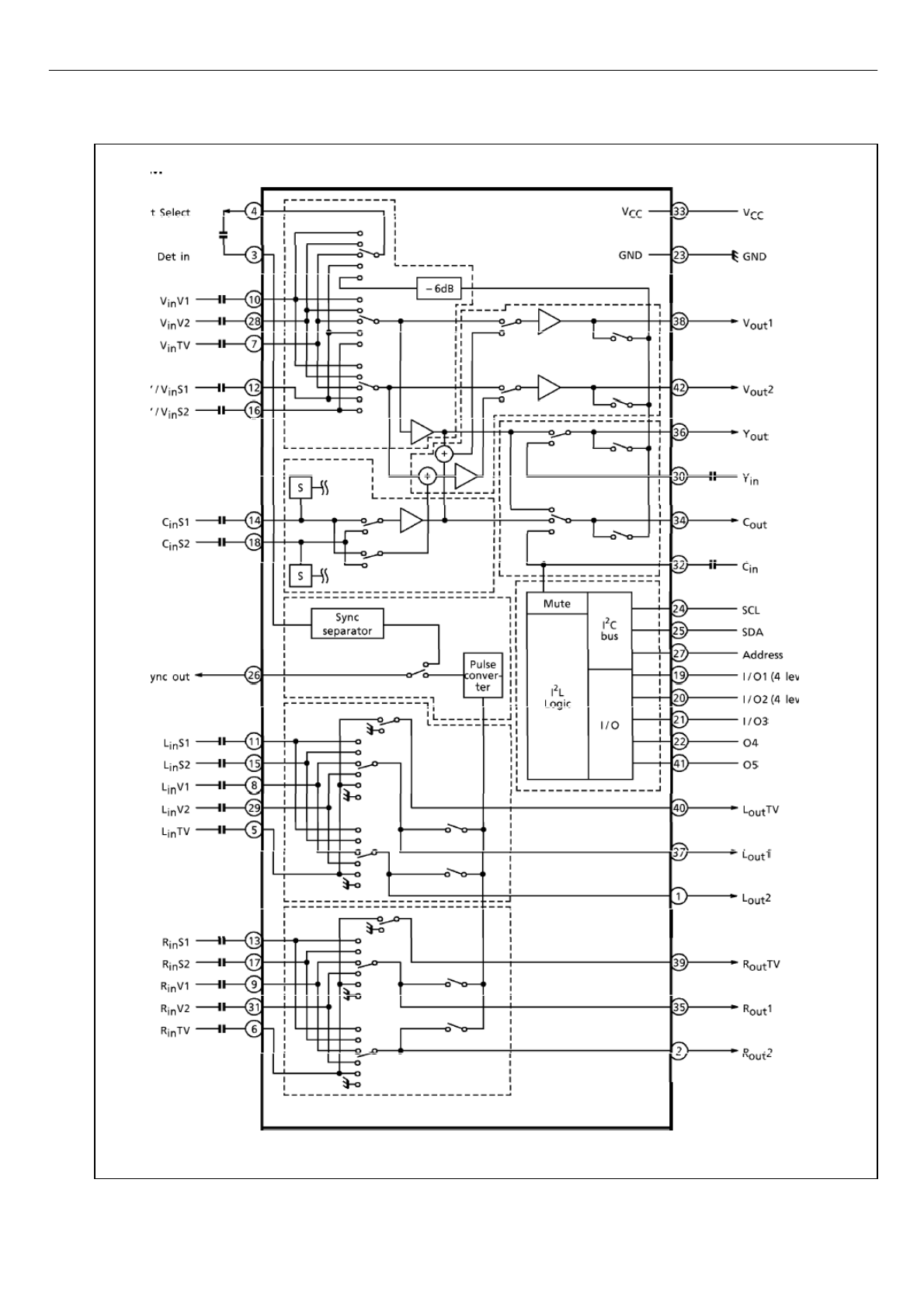

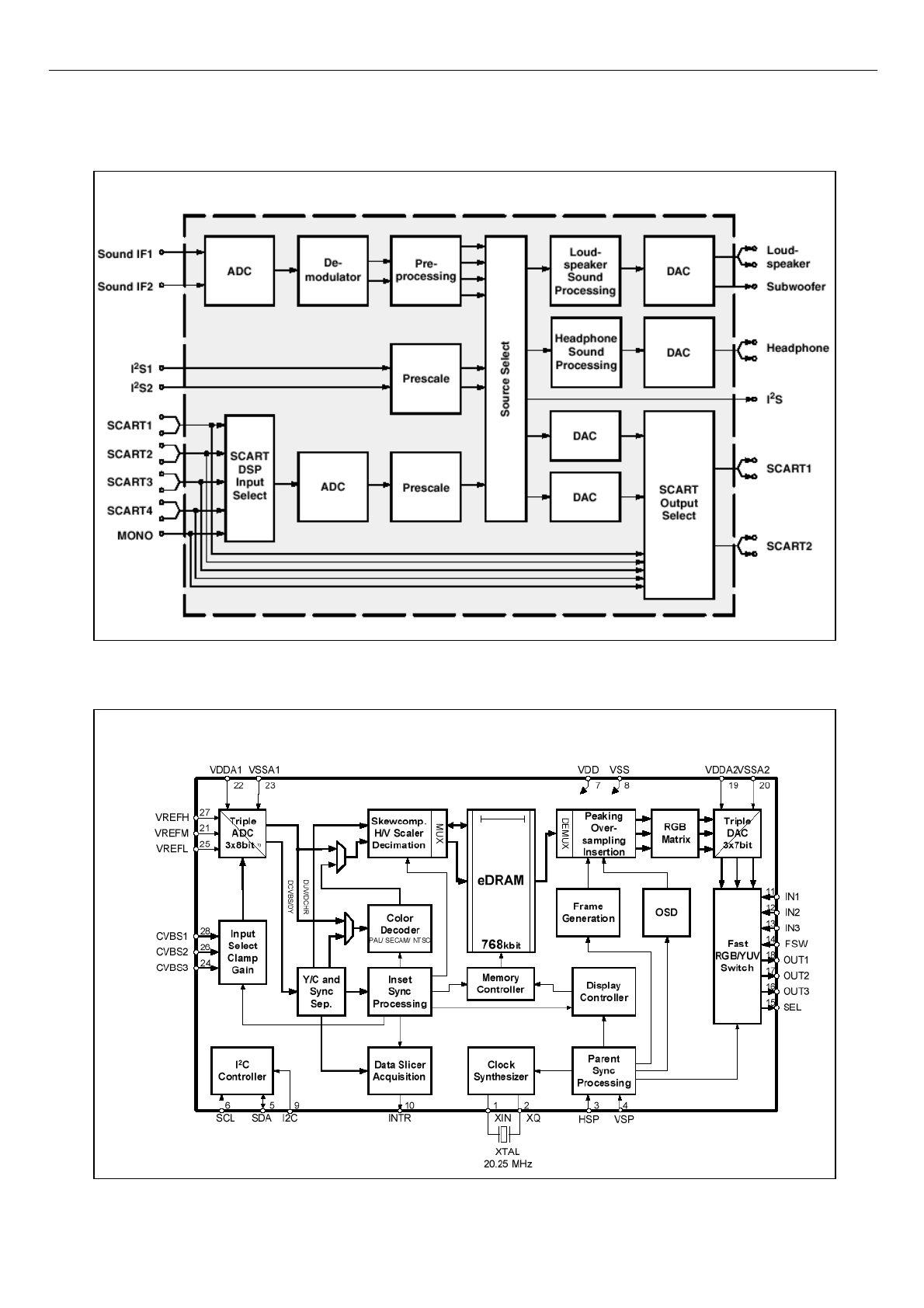

6. Diagrama em bloco dos circuitos integrados tvc......................................................39/45

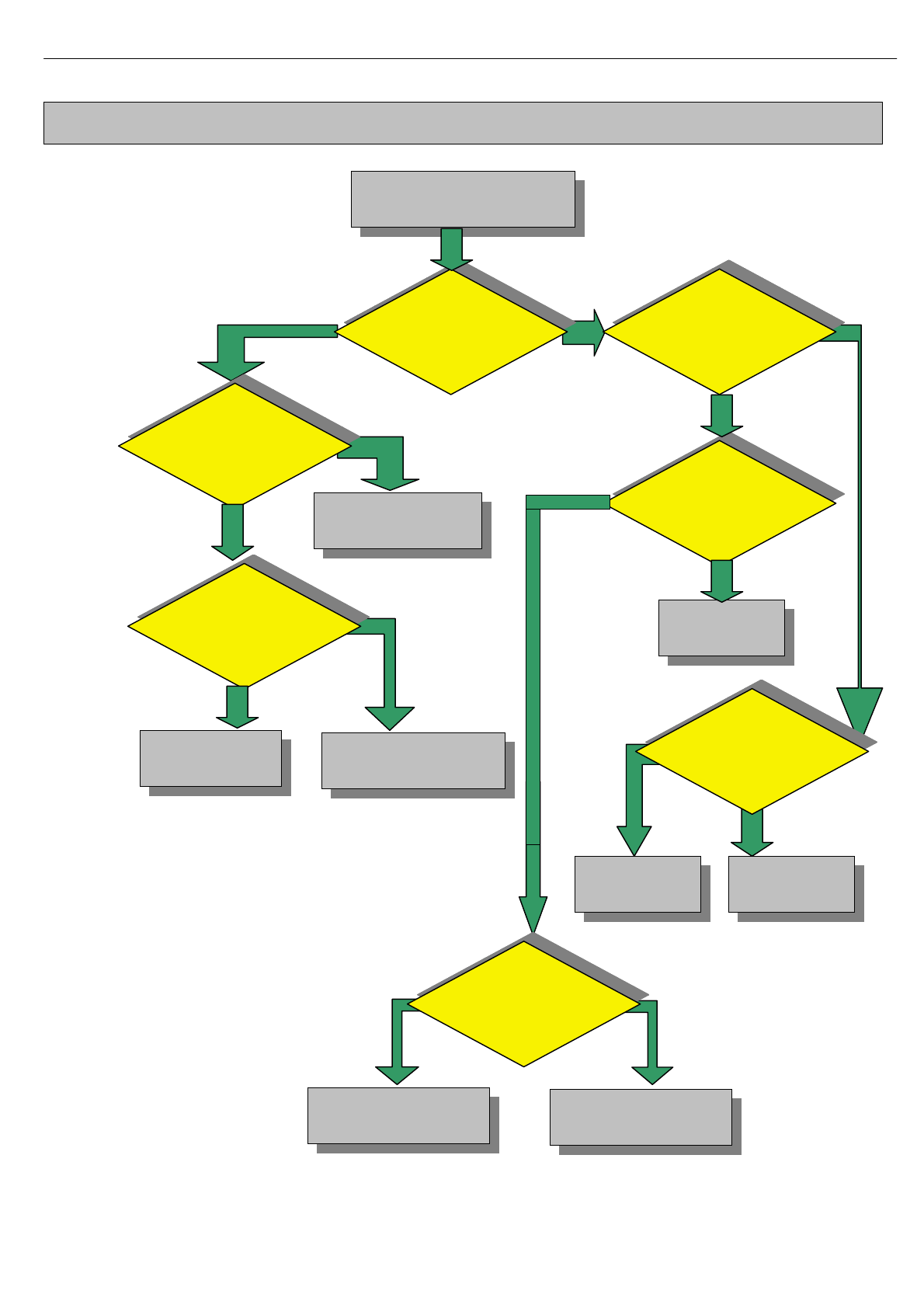

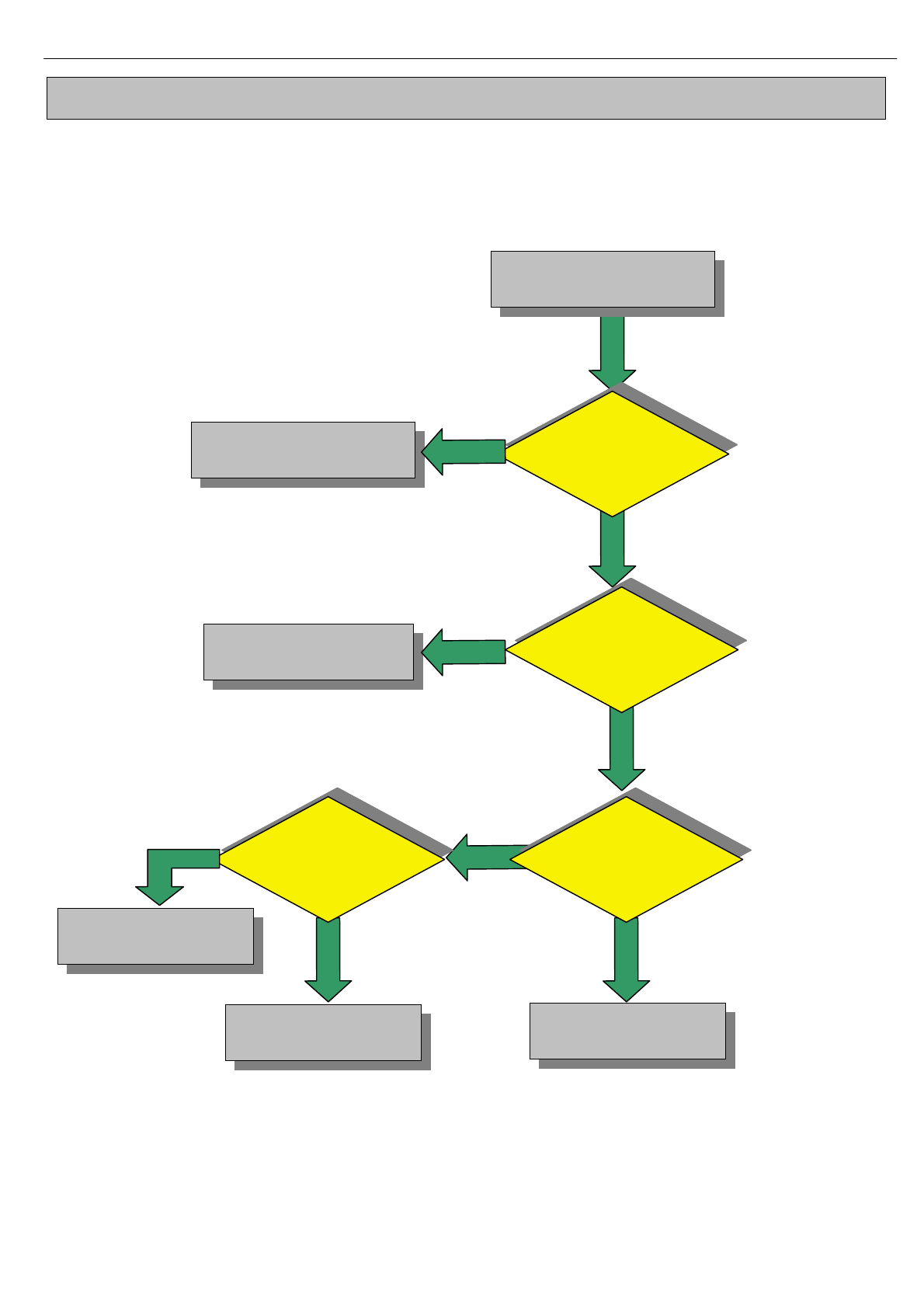

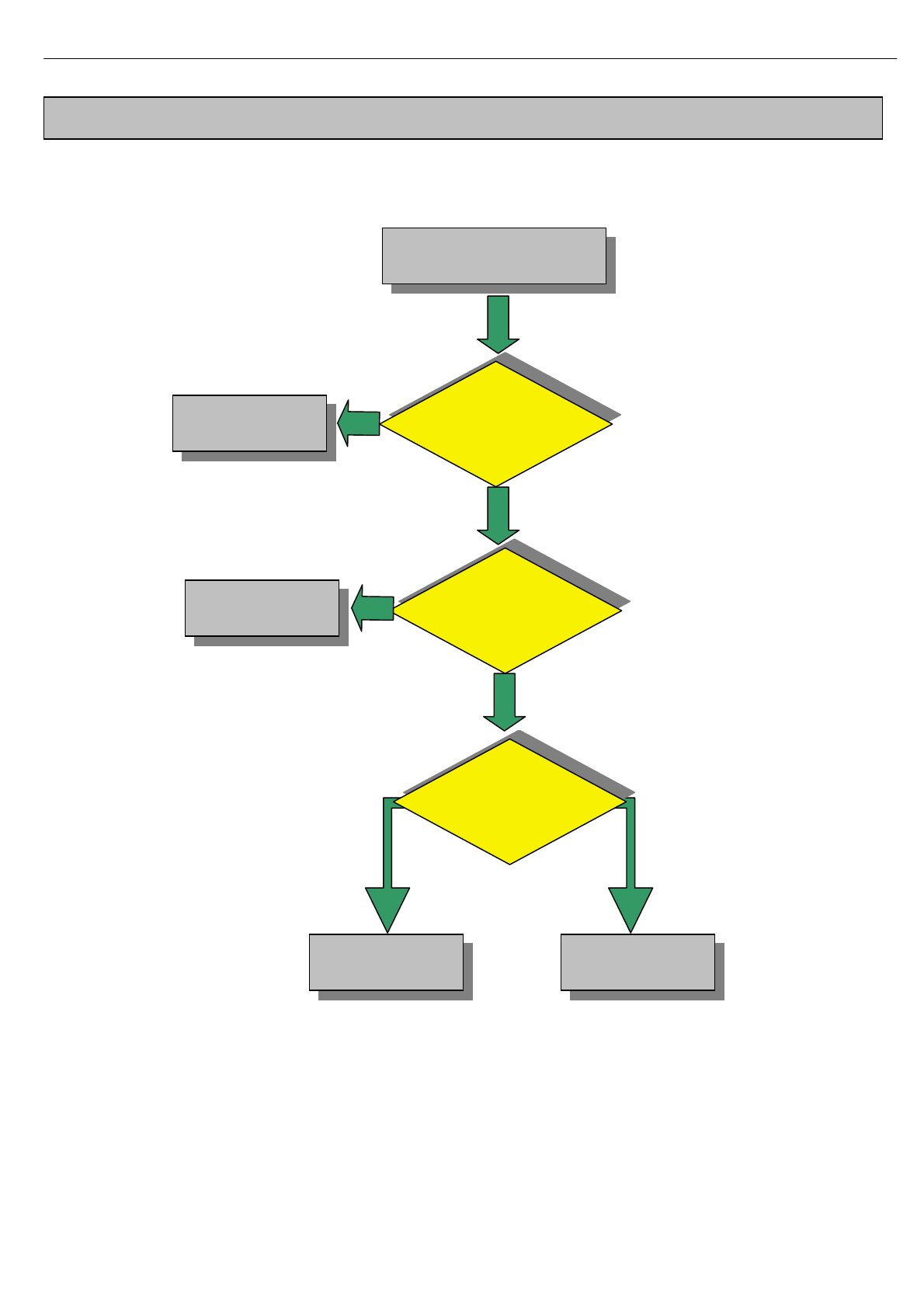

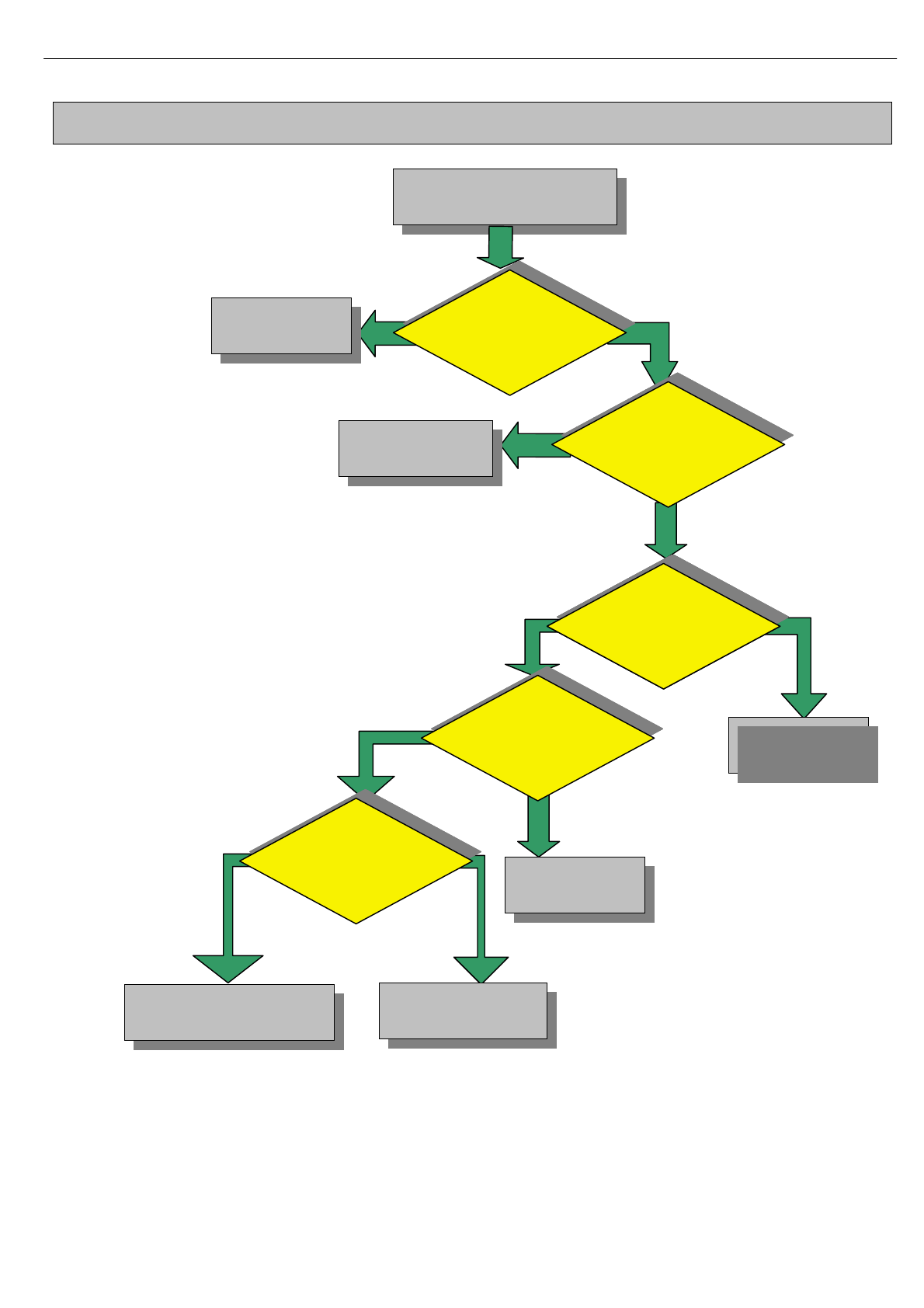

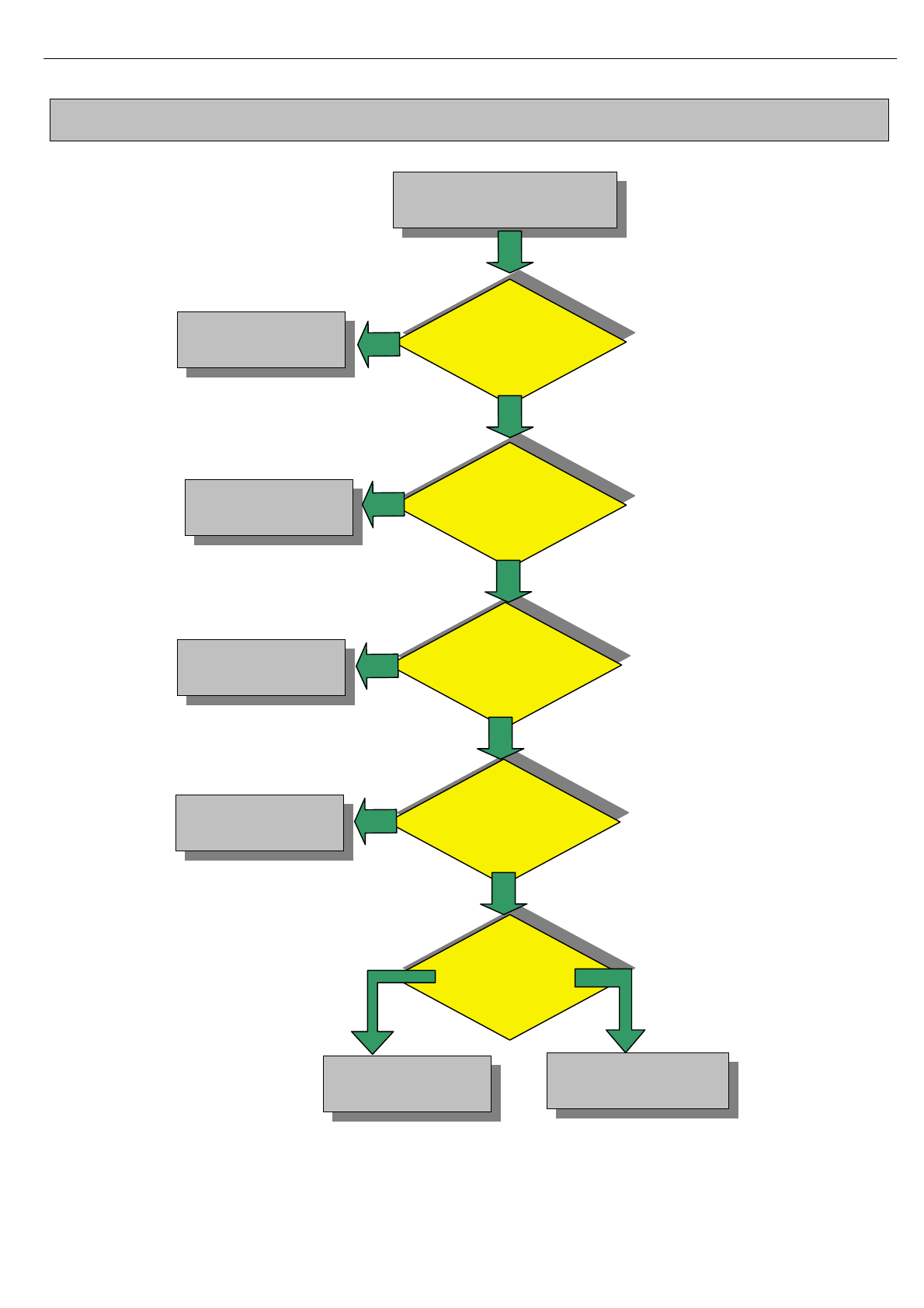

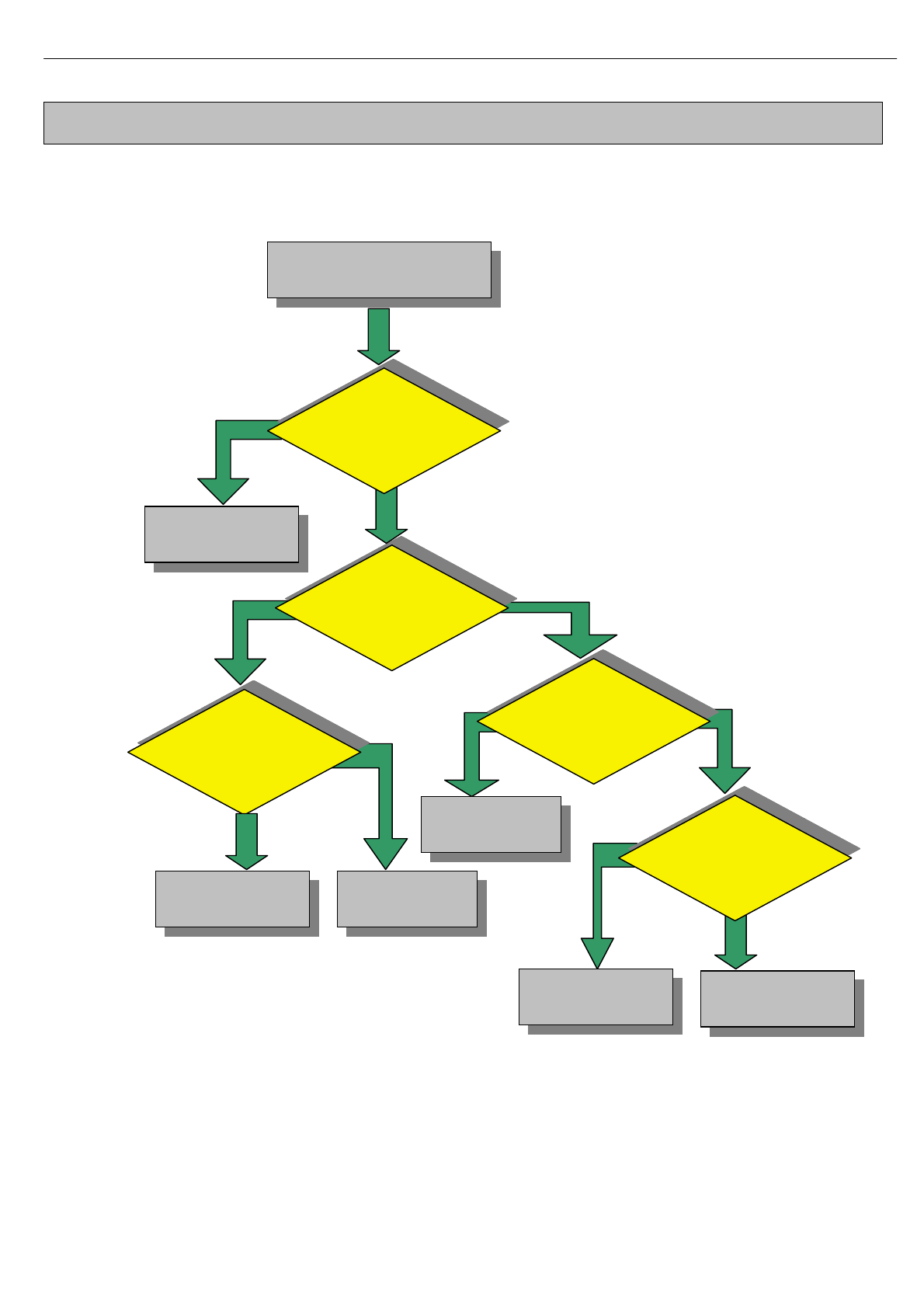

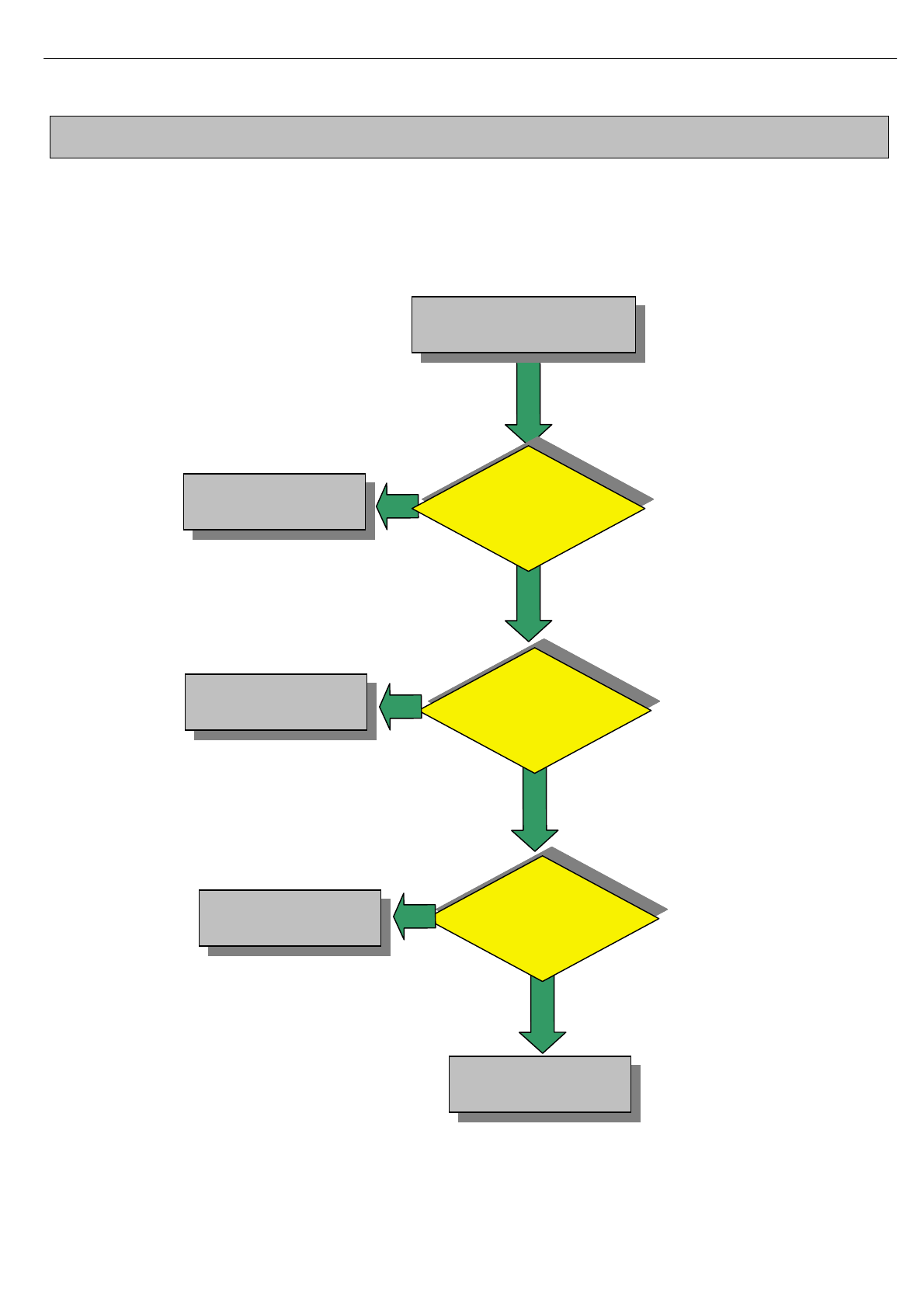

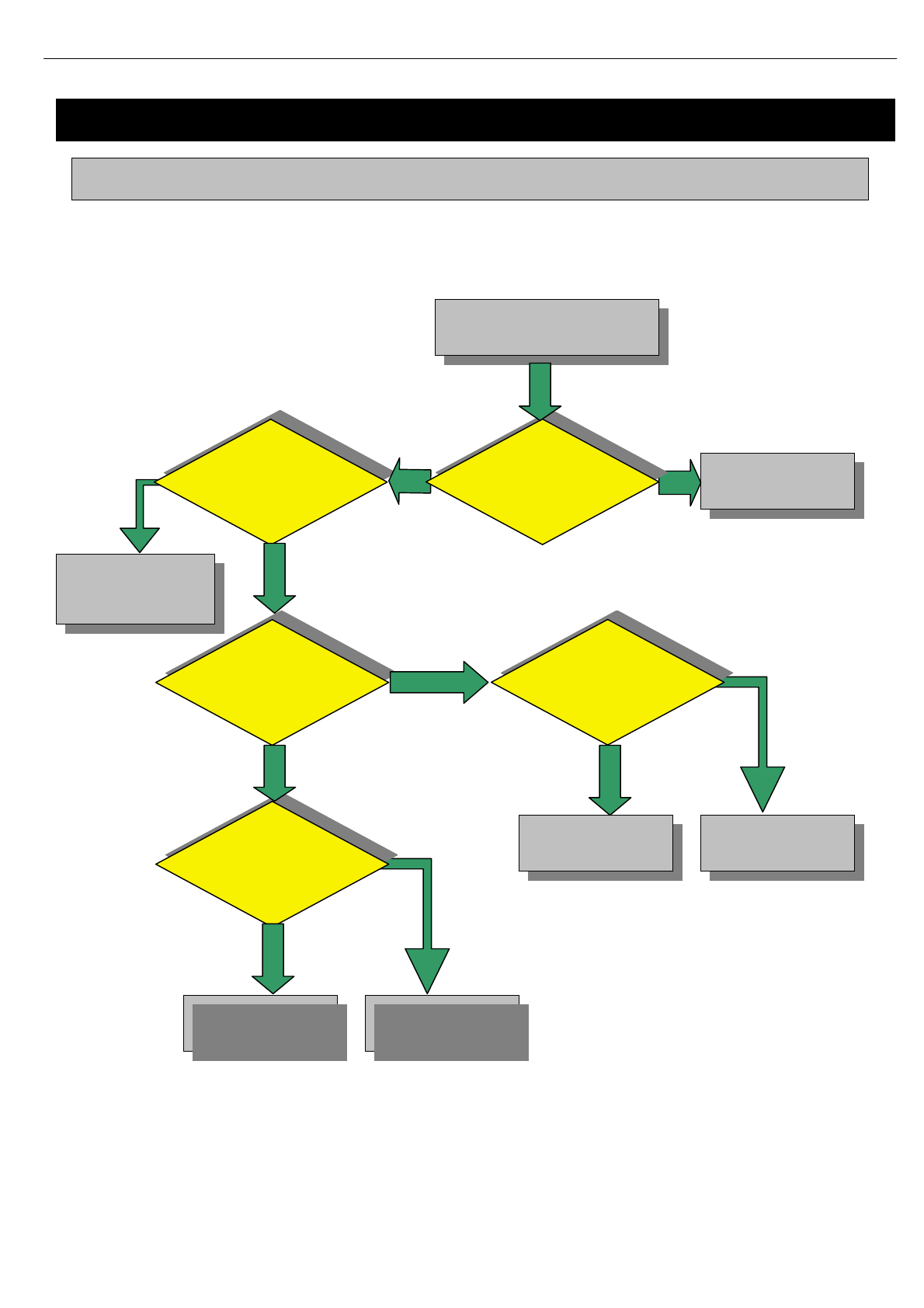

7. Fluxograma para conserto tvc ……….......................................................................46/53

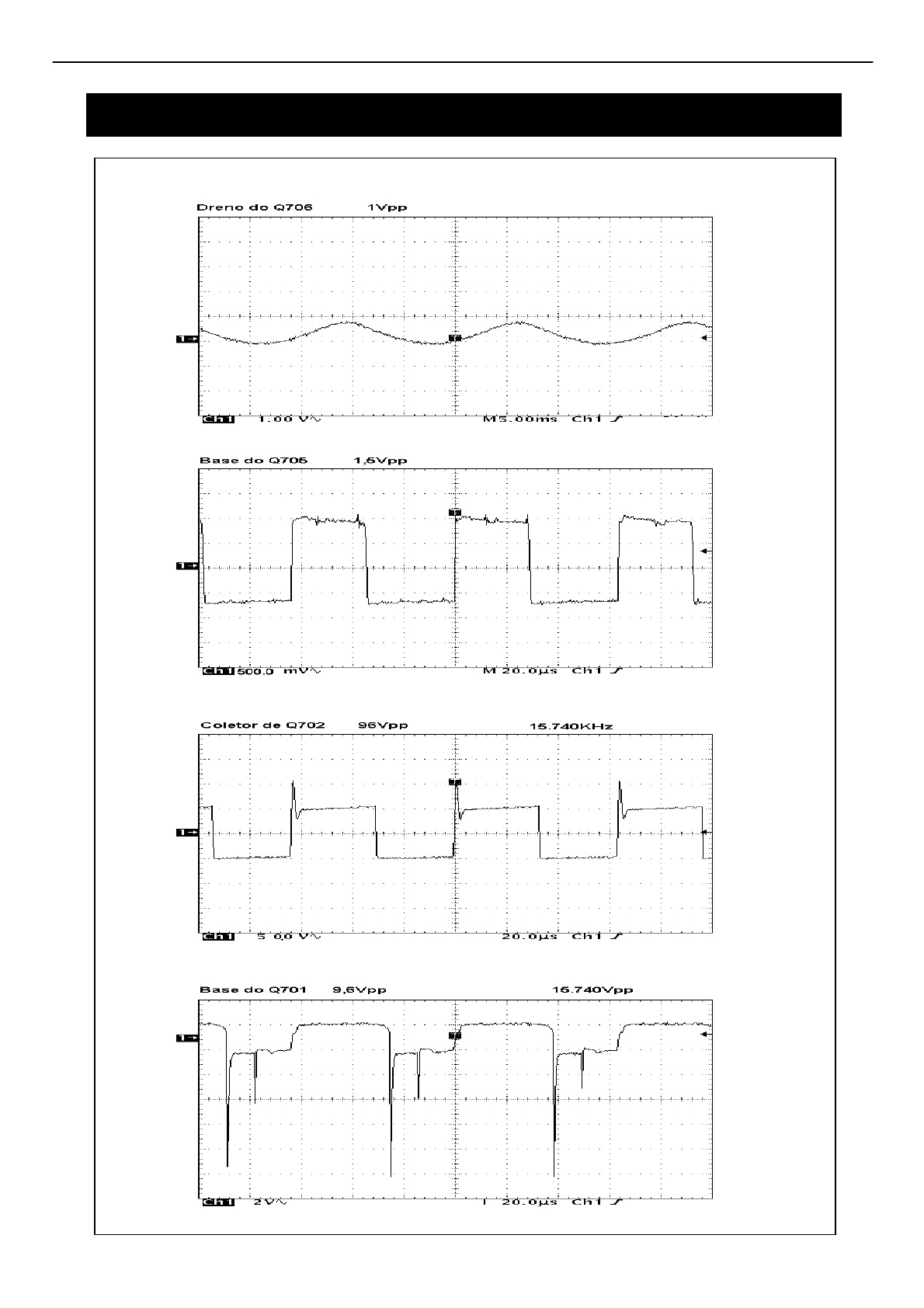

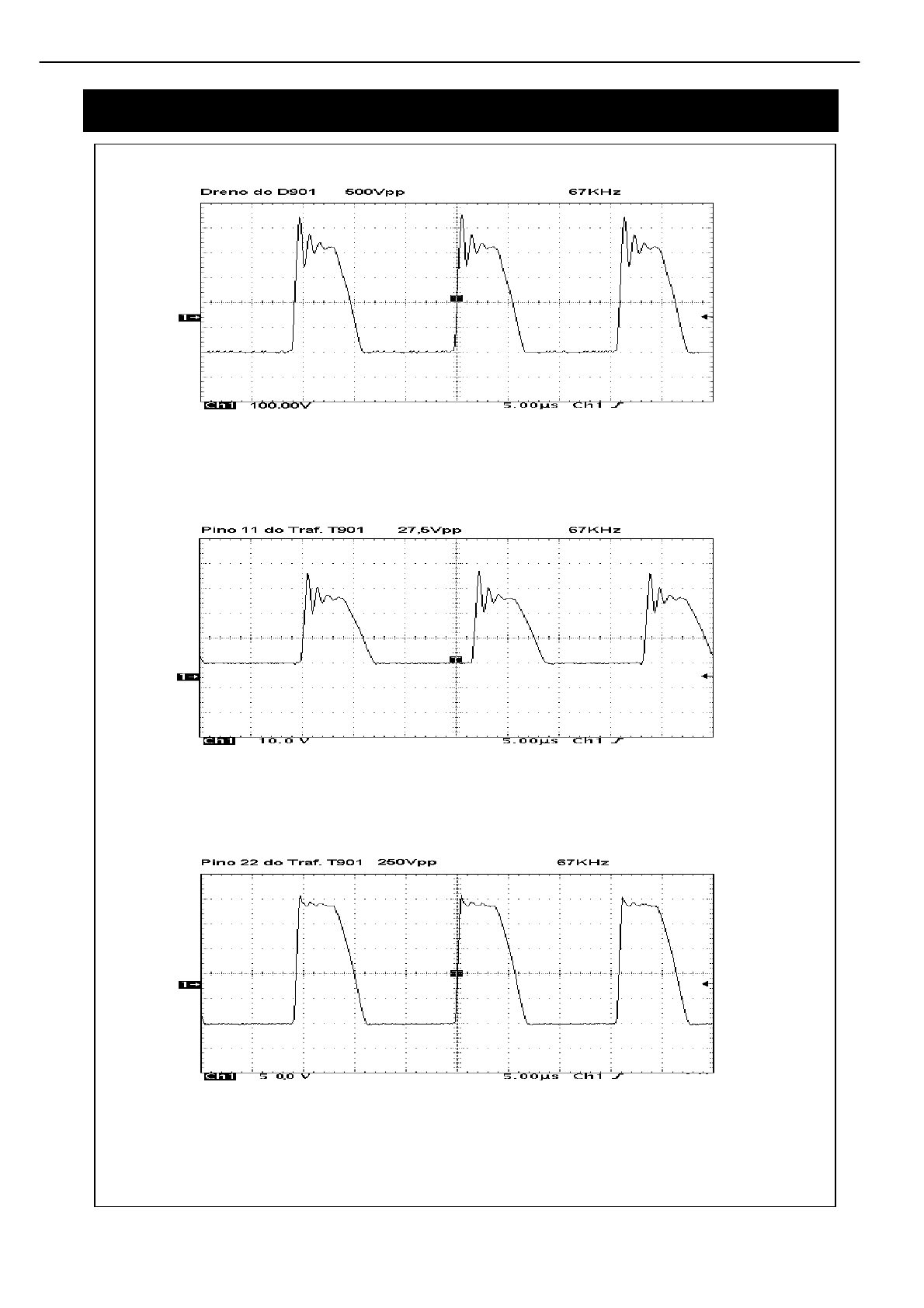

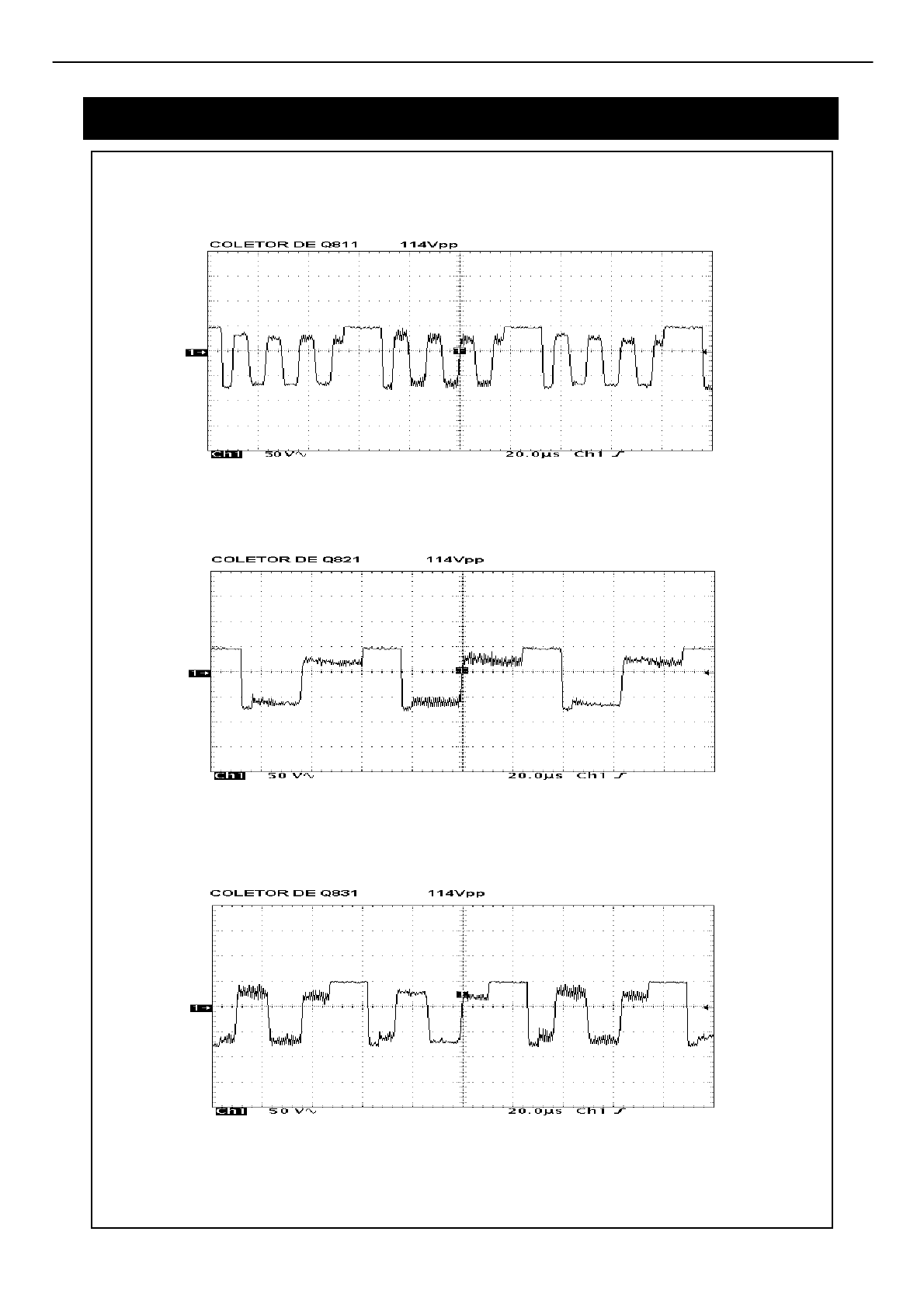

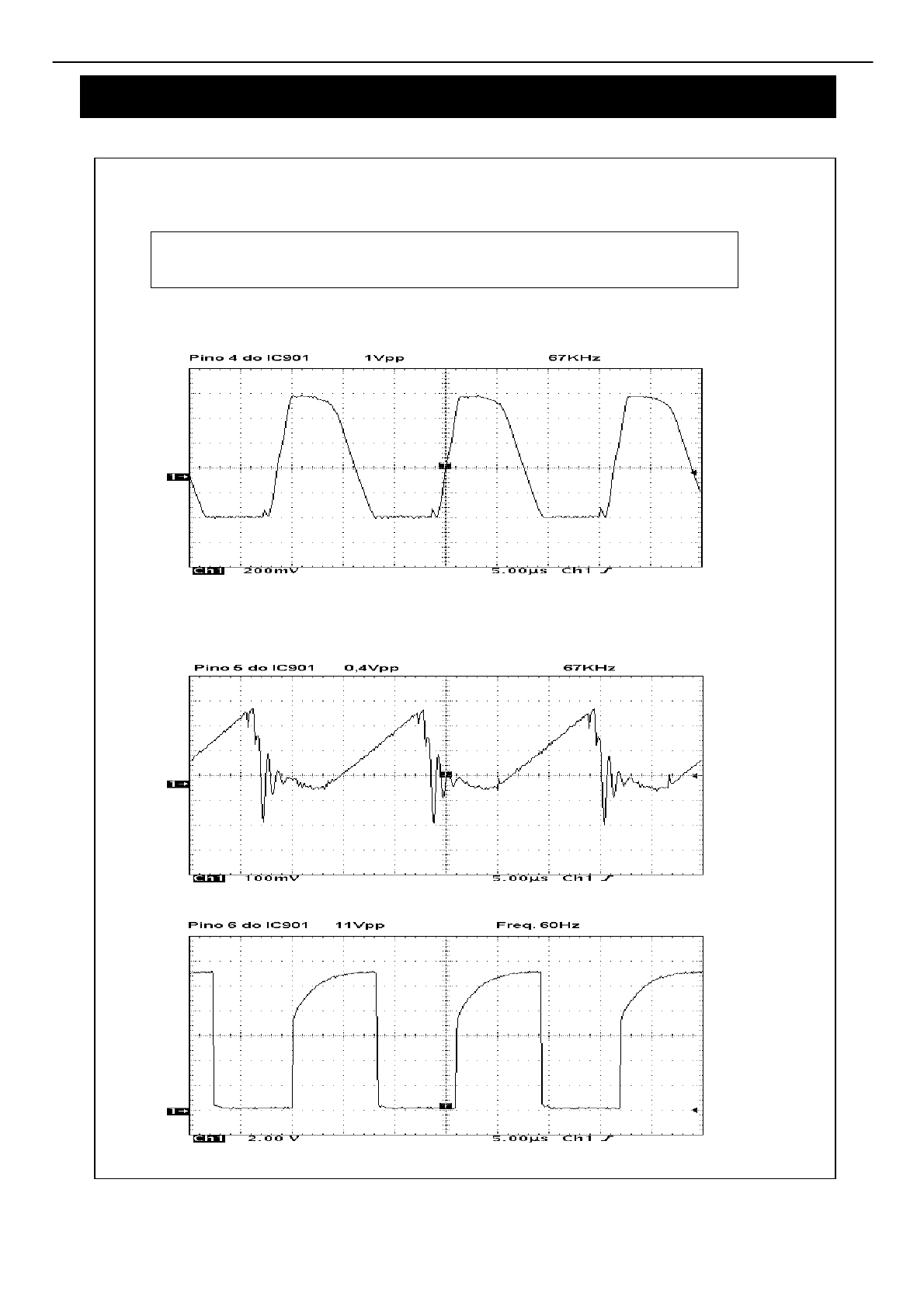

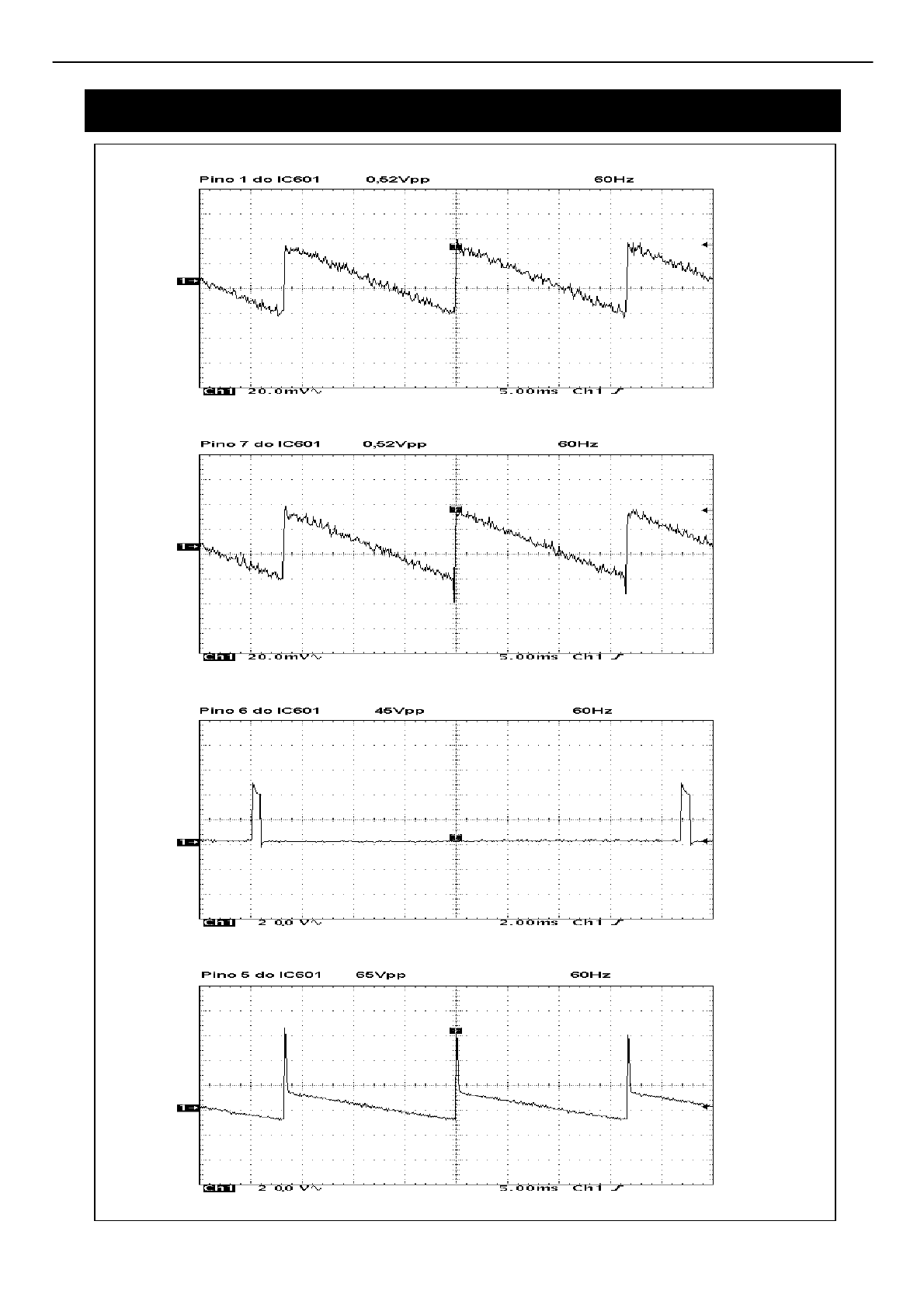

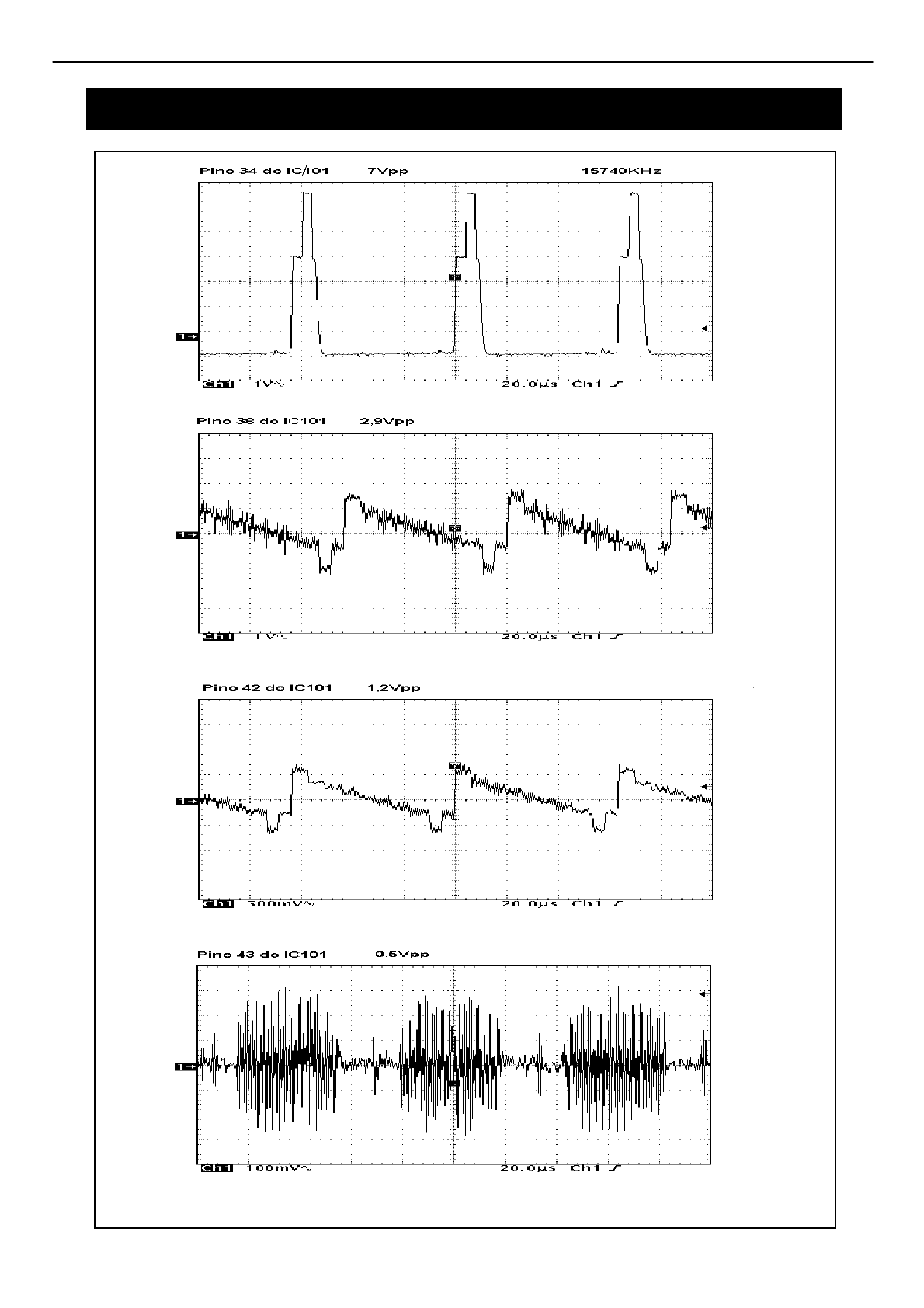

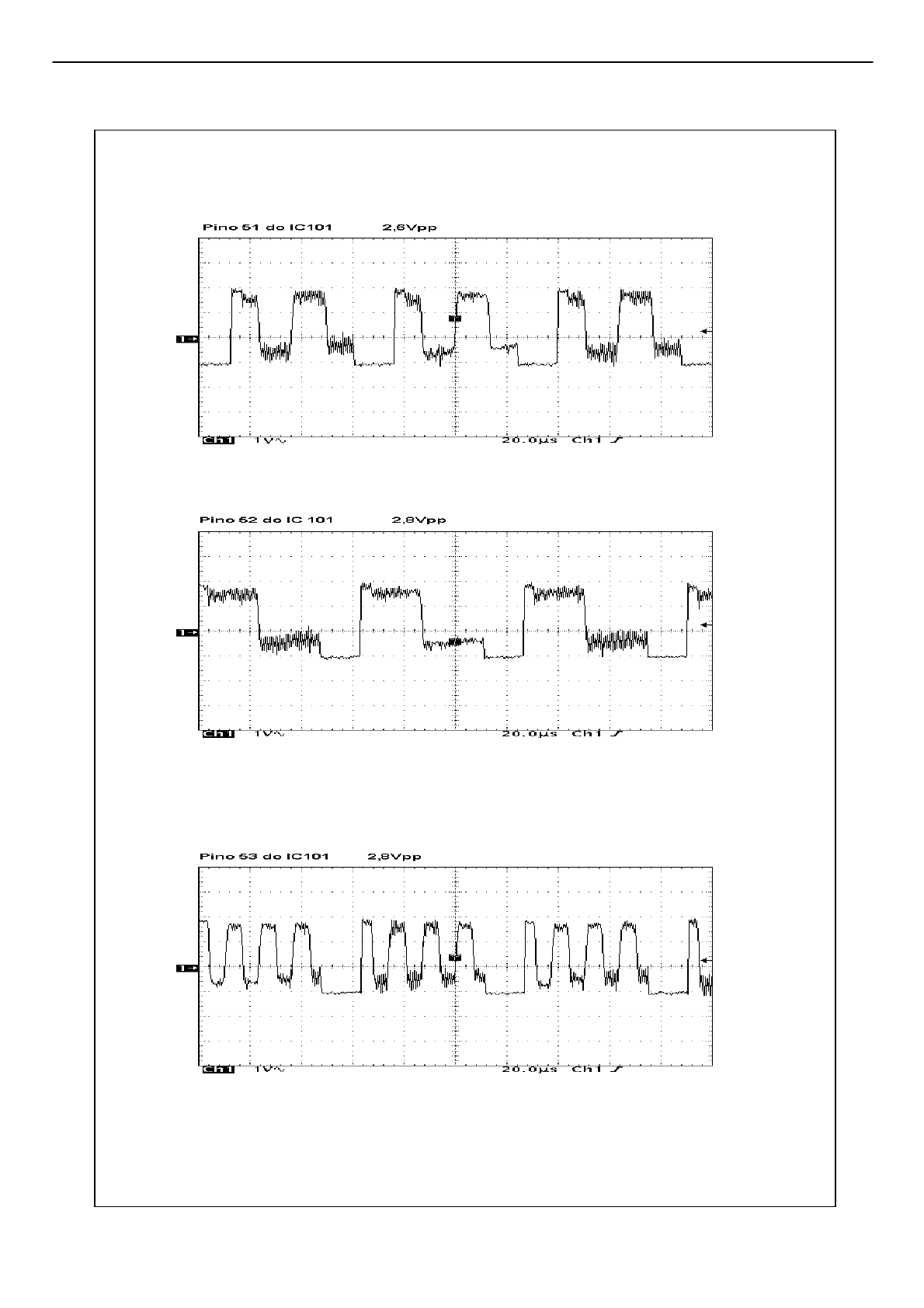

8. Formas de ondas ……………….................................................................................54/60
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 2
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
1
1 – ESPECIFICAÇOES TÉCNICAS DO CHASSI CPO2LRO
1.0 MODELOS:....................................................................................................TPF34P41/TPF32P51
1.1 ALIMENTAÇÃO:
TPF34P41 TPF32P51
• Tensão de rede................................................................................99VAC A 240VAC/50-60Hz
• Tensão de fonte e alimentação do “flyback”........141VDC........................................... 133VDC
• Tensão de fonte em “STAND BY”...................................................................................10VDC
• Tensão de filamento..................................................................................................... 6,2VRMS
• Tensão de M.A.T..................................................................................................................28KV
• Corrente de feixe....................................................1,60mA................................................1,4mA
1.2 POTENCIA CONSUMIDA:
TPF34P41 TPF32P51
• Consumo Maximo...............................................160W.......................................................150W
• Consumo médio.................................................. 110W......................................................110W
• Consumo em “STAND BY”.................................................................……………...…….<1W
1.3 POTENCIA DE AUDIO:
TPF34P41 TPF32P51
• Potencia total…………………….………(2X27) 50Wrms............................................20Wrms
• Alto Falantes frontais...………….......................................................................................5+5W
1.4 SISTEMA DE COR: ...................................................................................PAL-N PAL-M NTSC
1.5 SELETOR DE CANAIS
• Seletores FS..................................................................................181CANAIS VHF/UHF CABO
1.6 TERMINAL DE ANTENA:
• VHF / UHF / CABO.....................................................................................75Ω (conector “F” )
1.7 DIMENSÕES
TPF34P41 TPF32P51
• Dimensões em mm ( Lx Ax P )....................850x680x550............................. 880x570x570
• Peso aproximado (Kg)............................................... 75........................................................55
• Tubo diagonal visual (mm)........................................800......................................................760
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 3
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
2
1.8 ENTRADAS E SAIDAS DE VIDEO
• IMPEDÂNCIA: entradas e saídas........................................................................................... 75Ω
• VIDEO COMPOSTO: entradas e saídas..............................................................................1,0Vpp
• S-VHS: vídeo entrada e saída..............................................................................................1,0Vpp
Cor entrada e saída...............................................................................................0,286Vpp
• Y;Cr;Cb : Entrada Y............................................................................................................1,0Vpp
Entrada Cr; Cb.......................................................................................................0,7Vpp
• Conexão..............................................................................Tomadas RCA – S-VHS tomadas DIN
1.9 ENTRADAS E SAIDAS DE AUDIO
• Impedância de entrada...............................................................( mínimo ).............................10kΩ
• Nível de entrada........................................................................400mVrms ( 800mVrms/Maximo )
• Impedância de saída..................................................................................................................1kΩ
• Nível saída ( ajustável )......................................................................................................1,0Vrms
• Conexão.....................................................................................................................tomadas RCA
1.10 PAINEL DE ENTRADAS E SAIDAS
• ENTRADAS
: RF Traseira 75 ohms antena .................................................................................1
Áudio e vídeo traseiro..............................................................................................3
Áudio e vídeo frontal...............................................................................................1
S-vídeo traseira........................................................................................................2
Vídeo componente traseira......................................................................................1
• SAIDAS: Áudio estéreo variável traseira ....................................................................................1
Vídeo composto ou S-vídeo.........................................................................................1
1.11 Distância de operação do transmissor CR
Condições especificação observação
Frontal
7m mínimo
Ângulo de atuação
5m mínimo (30°esq/dir e up/dow)
Iluminação ambiente
menor que 30 lux com
lâmpadas
incandescentes
Interferência de luz
ambiente
5m mínimo (frontal )
Luz natural: 1500 lux
Lâmpadas
incandescentes ou
fluorescentes : 500 lux
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 4
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
2 – ESPECIFICAÇÕES DE AJUSTES
2.1 INICIALIZAÇÃO DA MEMÓRIA
Ao substituir o circuito integrado (IC102 ) será necessário efetuar o procedimento de inicialização de
memória, conforme abaixo.
• Retire o cabo de força da rede elétrica
• Pressione a tecla menu e canal T simultaneamente mantenha pressionada e ligue o cabo de força na
tomada, após 10s, soltar só a tecla menu, segure canal Tpor 5s solte e acione a tecla “power”.
Aparecerá a mensagem de “auto-ajuste”. Siga as instruções na tela.
2.2 PROCEDIMENTO DE AJUSTE VIA IC2:
• Retire o cabo de força da tomada, pressione a tecla menu do chassi conecte o cabo de força, solte a
tecla menu.
• Pressione a tecla vol (+ ) do chassi. O aparelho vai para o modo “STAND BY”.
• Pressione “power” para ligar o aparelho. Acione menu, do chassi ou do controle remoto, aparecera o
menu de serviço, em cima da imagem (conforme desenho abaixo).Use as teclas de volume para trocar
as telas de menu e canais para selecionar o ajuste, tecla menu para entrar no ajuste, volume + para
incrementar, volume (–) para decrementar, tecle menu para sair do ajuste;
• Selecione a tela MODELO do menu de serviços abaixo, configure o modelo correto, antes de iniciar
os ajustes, conforme tabela.
• Pressione ”power” para sair do menu de ajuste.
2.3 MODO DE SERVIÇO
VX.00P
VA
SBL
SC
VS
VSH
VX.00P
PW
UCP
LCP
TR
VX
VX.00P
BLR
BLG
WR
WG
WB
VX.00P
Yn
Yp
Yav
BLS
BKS
3
VX.00P
AGCS
AGCT
FFI
CL
BLKCRR
VX.00P
HP
HB
HS
HSHYUV
EW
VX.00P
PHOR L
PHOR R
PCON
PBRI
PCOL
VX.00P
COR
RPO
EVG
FMWS
IFO
VX.00P
FSL
ORIGMAG
PW WIDE
I2C ER
PUV
VX.00P
C3TRACK
C4TRACK
FETRACK
AVTRAC
RGB
VX.00P
MAT
WBF
WBR
PWL
SOC
VX.00P
MODELO 1
MODELO 2
SYSCOL
PSNS
HCO
VX.00P
BSD
AAS
PF
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 5
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
2.4 DESCRIÇÕES DAS FUNÇÕES DO “MENU DE SERVIÇO”
FUNÇÃO AJUSTE DEFAULT FUNÇÃO AJUSTE DEFAUT
AGCS AGC delay 1 VA Vertical Amplitud 0
AGCT AGC Adjust 32 SBL Service Blanking 0
FFI FI Filter 0 SC Vertical s-correction 32
CL Cath drive lever Vide # VS Vertical Slope 32
BLKCURR G2adjust 0 VSH Vertical Shift 32
HP Horiz Paralelogr 32 PW Pin-cushion 32
HB Horiz Bow 32 UCP Upper Parabola 32
HS Horiz Shift adjust 32 LCP Lower Parabola 32
HSHYUV Horiz Shift YUV 32 TR Trapeziun 32
EW Horiz Windth 32 VX Vertical Zoom 32
BLR R Black lever 32 Yn Y Delay NTSC 8
BLG G Black lever 32 Yp Y Delay PAL 8
WR R ajuste 32 Yav Y Delay AV in 8
WG G ajuste 32 BLS Blue Stretch 0
WB B adjust 32 BKS Black Stretch 1
C3TRACK Ch3 Phase 3 COR Video Peaking 2
C4TRACK Ch4 Phase 3 RPO Video overshoot 3
FETRACK RF Phase 3 EVG 1
AVTRACK AV Phase 3 FMWS SoundPLL 0
RGB OSD 8 IFO IF (PLL) 29
PHOR L Leftt Position 16 MAT Color Matriz 1
PHOR R PIP Right 16 WBF Start wide Blanking 12
PCON PIP Contraste 7 WBR End Wide Blanking 15
PBRI PIP Brightness 3 PWL Peak White 8
PCOL PIP Color 7 SOC Soft Clipping 0
PUV Peaking 1
BSD Black Stretch 1
AAS Area Black Off 1
PF Peaking Cen frequencia O software força 3 no modo YCbCr/AV3
MODELO1 Model identification Vide# FSL Vertical Sync 0
MODELO2 Model identification Vide# ORIGMAG Factoy Picture 0
SYSCOL Color Mode 0 PUV 18
PSNS PAL/NTSC decoder 0 I2C ER I2C error counter Tabela’
HCO EHT tracking 1 PW WIDE Pin cushion 32
APARELHO TPF34P41 TPF32P51
MODELO 1 90 94
MODELO 2 27 43
CL 3 6* #Tela normal,software decremento 3.
I2C controlador de erro
FALHAS
ICs
IC101
UOC
IC102
EEPROM
IC1301
COMB
IC1601 IC402
ST DEC
IC460
CH. AUDIO
TV201
TUNER
TV1601
LEITURA 139 161/163 181 215 133 145 193 99
ESCRITA 138 160/162 180 214 132 144 192 198
4
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 6
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
2.5 AJUSTE DE AGC.
• Coloque um modulador de RF com 75Ω p/500µVrms, na entrada de antena;
• Ligar um voltímetro no pino AGC do seletor de canais
• Ajustar AGC através do menu técnico para 0 (zero).
• Anote a tensão indicada no voltímetro (V).
• Ajuste AGC até a leitura no voltímetro indicar: (V – 1) 0,2V.

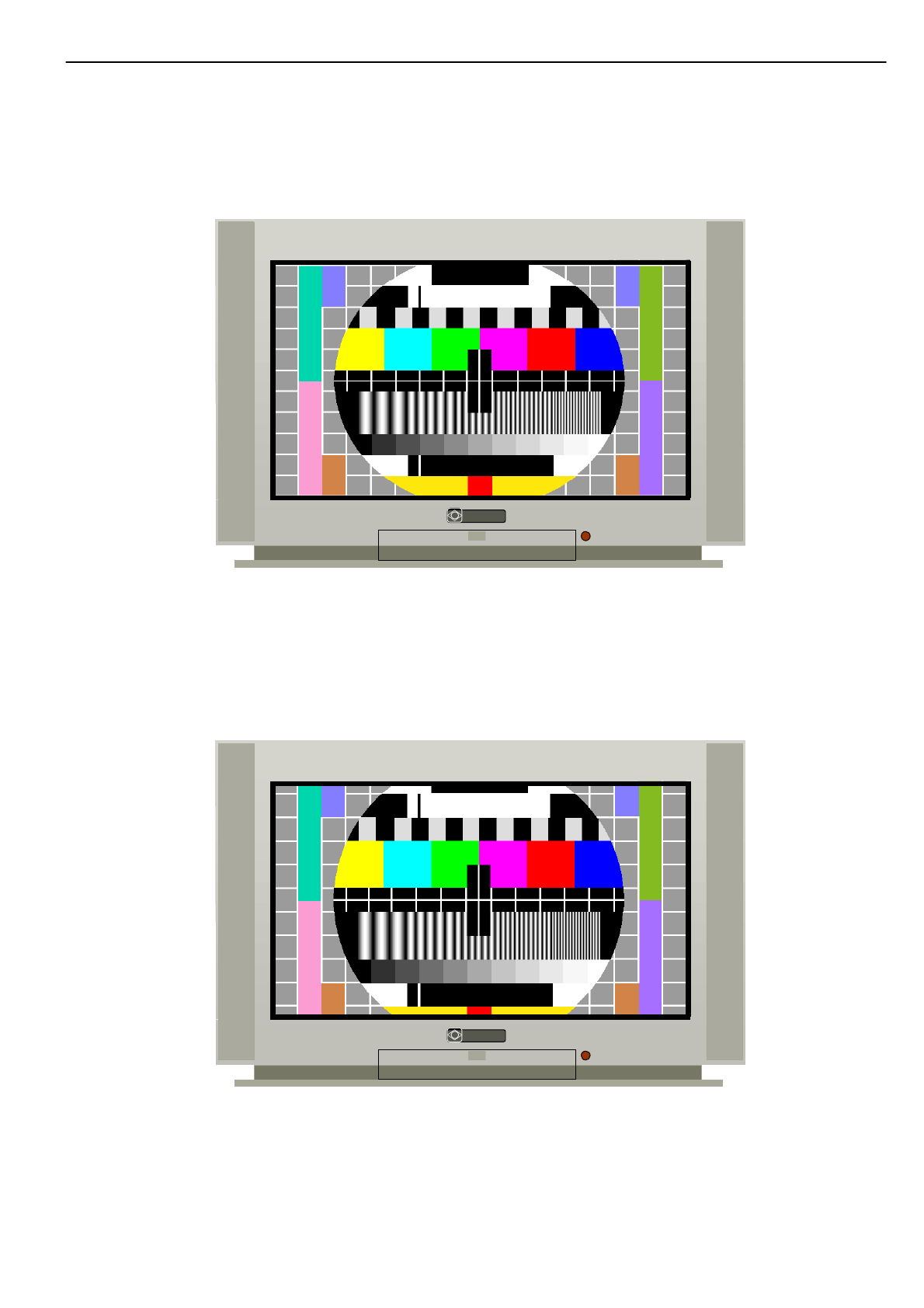

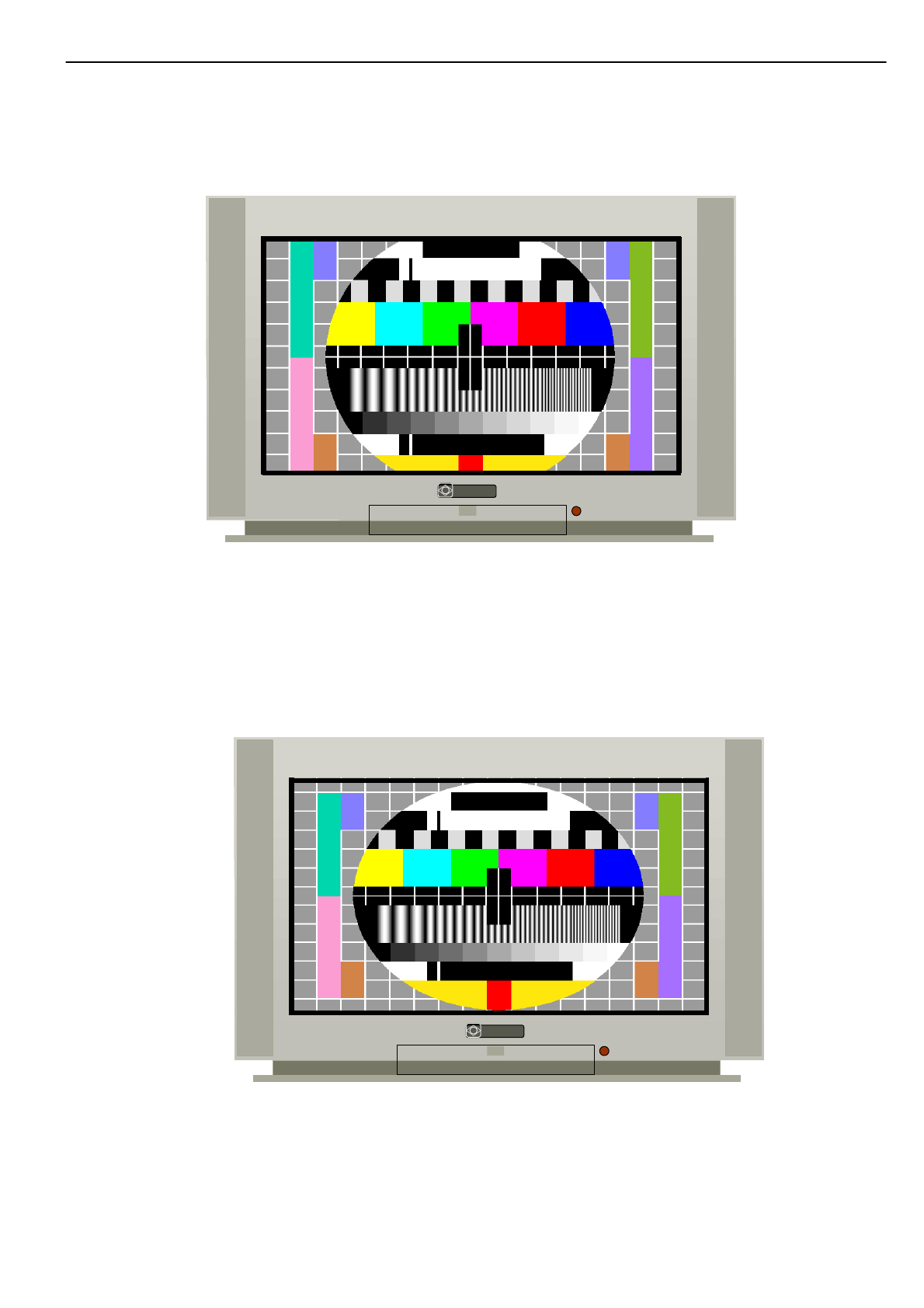

2.6 AJUSTE DE GEOMETRIA VERTICAL.
• Entre no menu técnico conforme item 2.2., faça estes ajustes na tela NORMAL
para o modelo
TPF34P41 e tela WIDE
para o modelo TPF32P51.

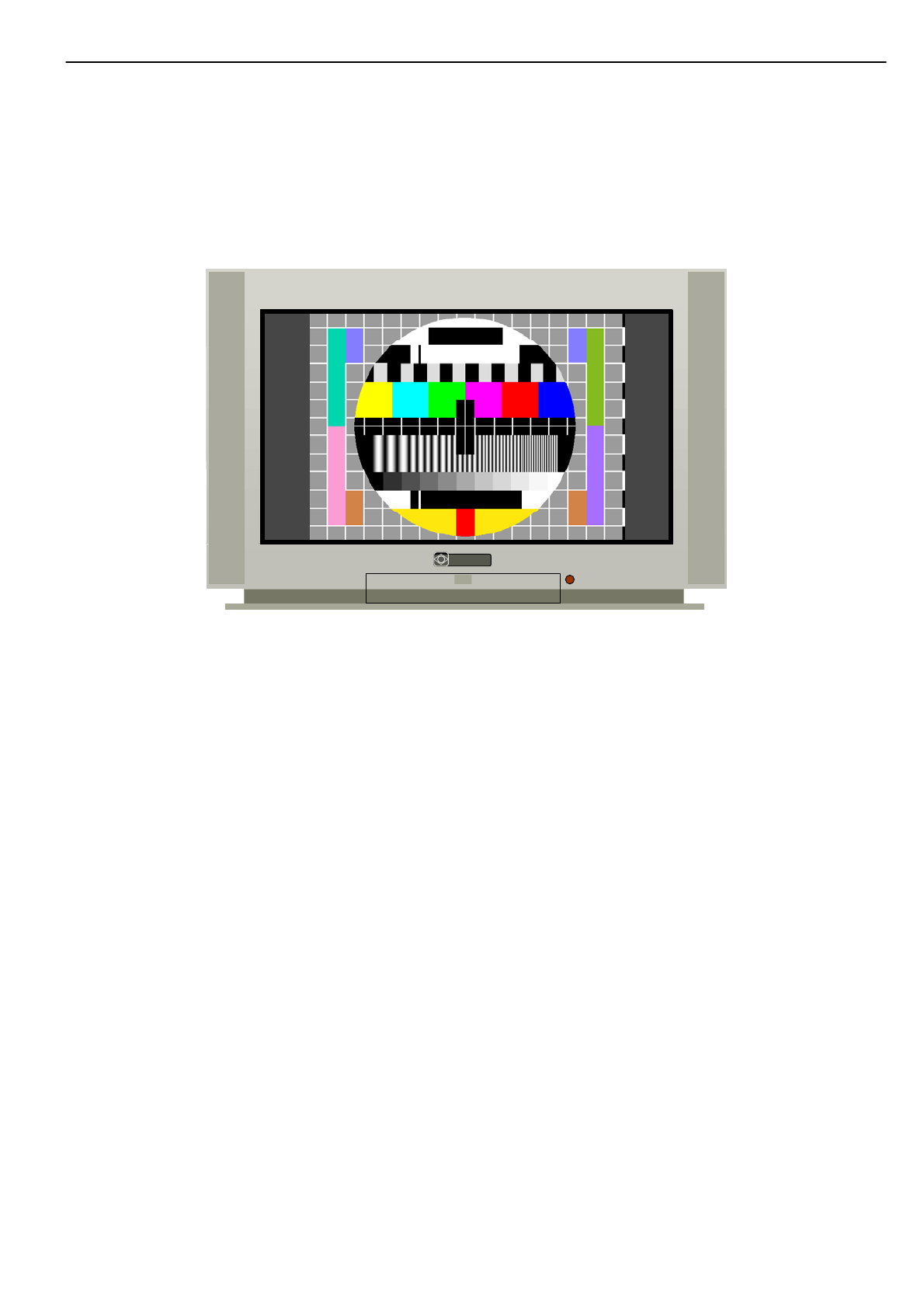

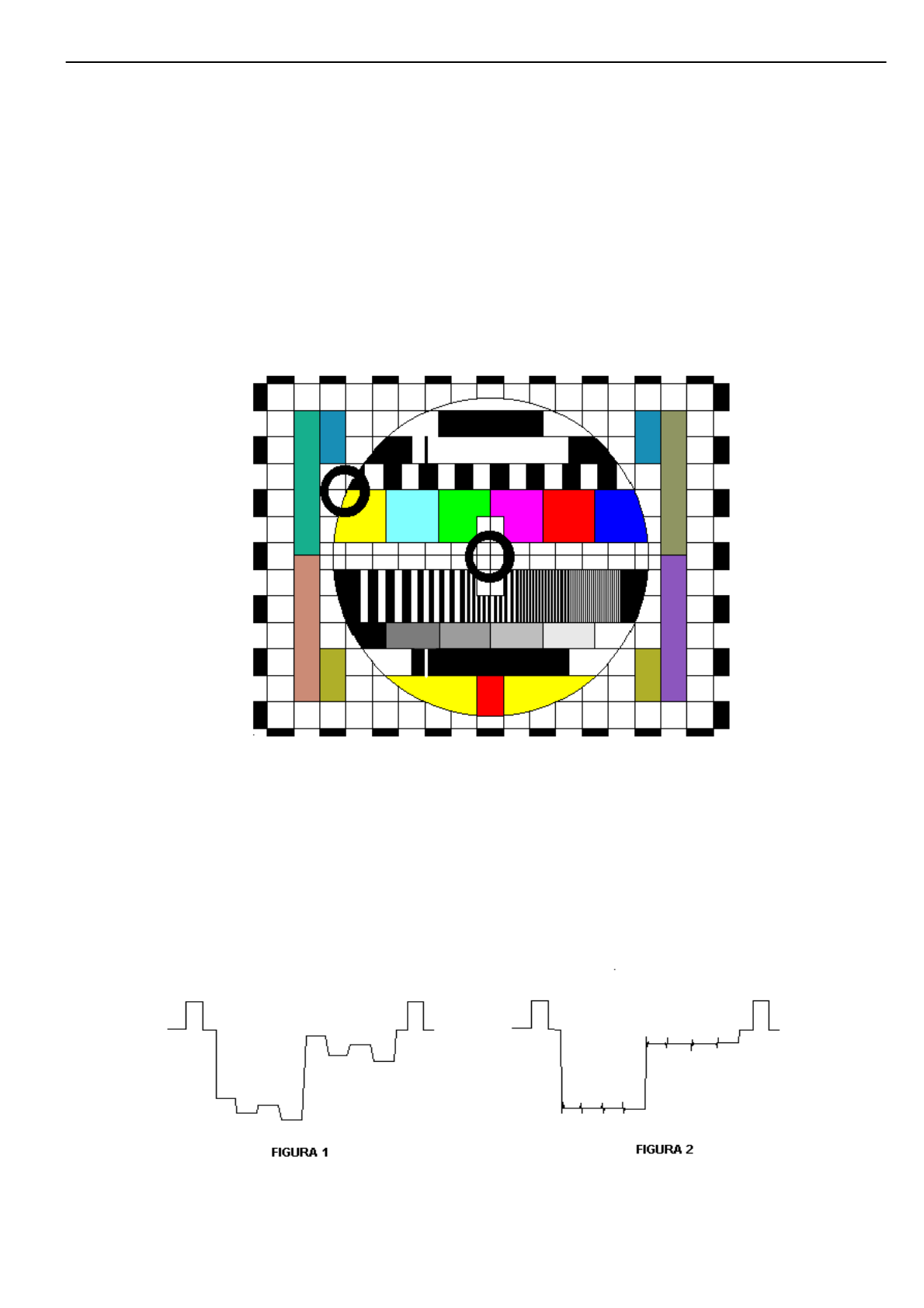

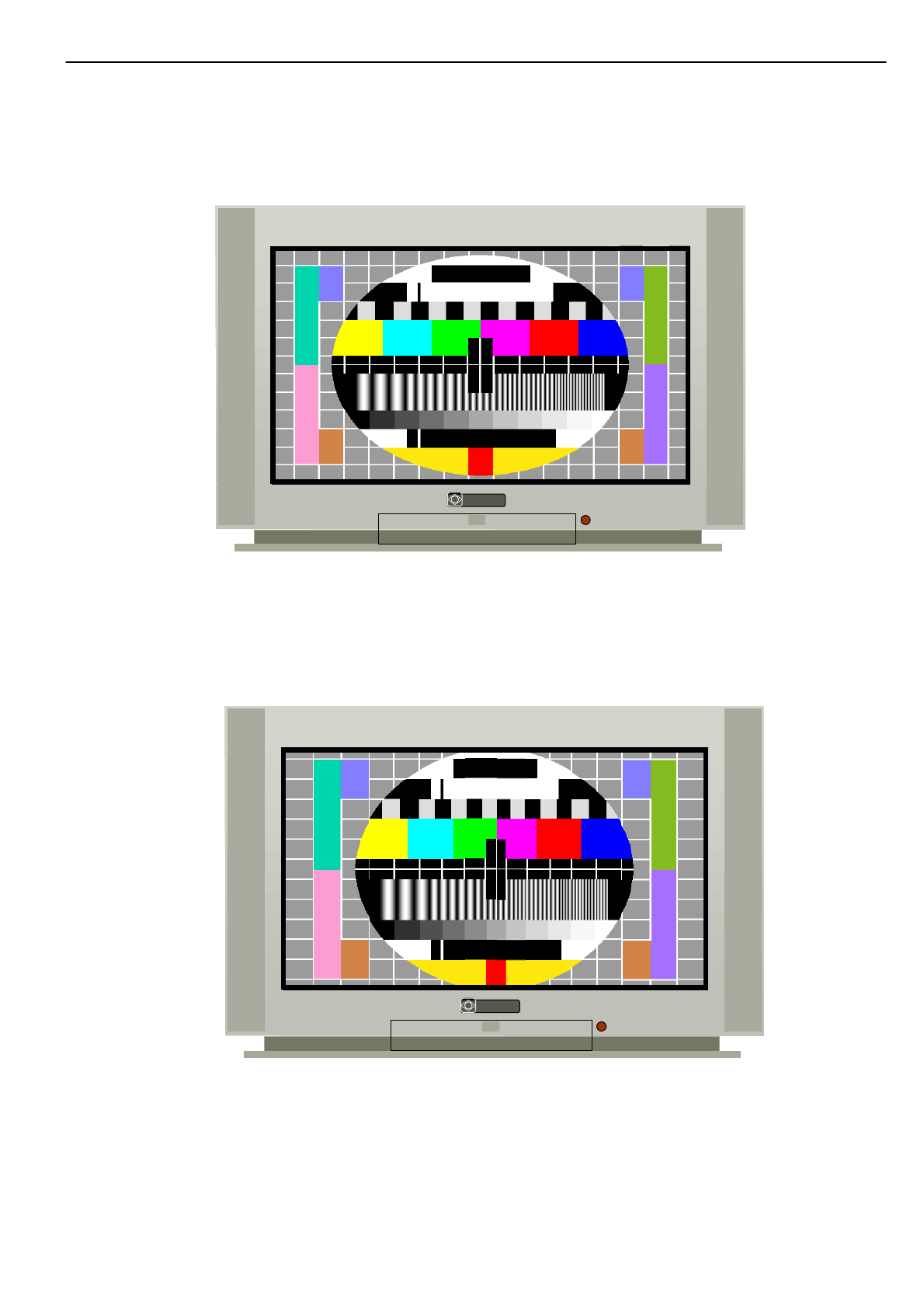

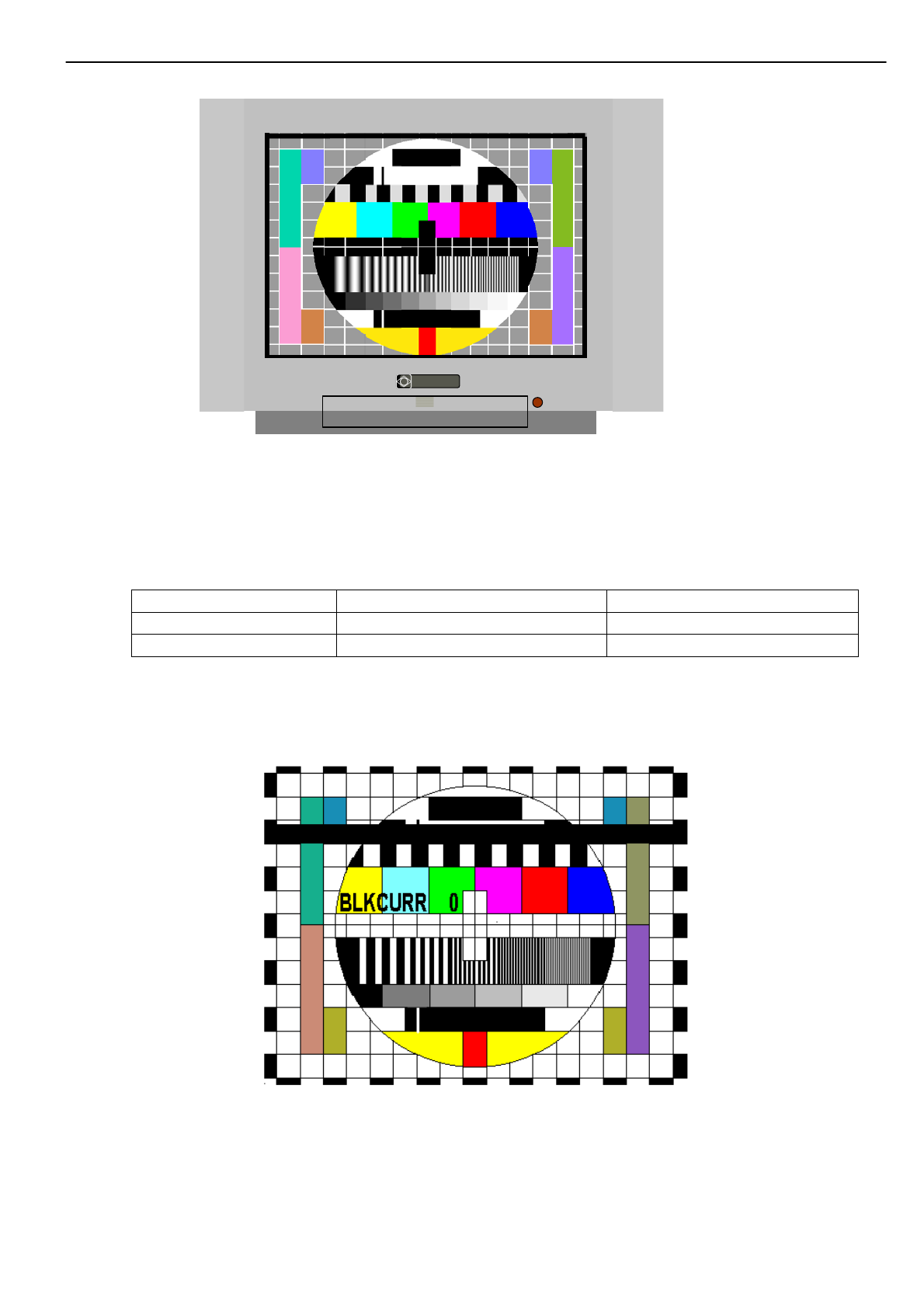

• Coloque um sinal (circle pattern Philips) (Disco Padrão SVCD versão 1.0) na entrada AV1, MAGIC
ORIGINAL e com o aparelho pré-aquecido durante 20 minutos.

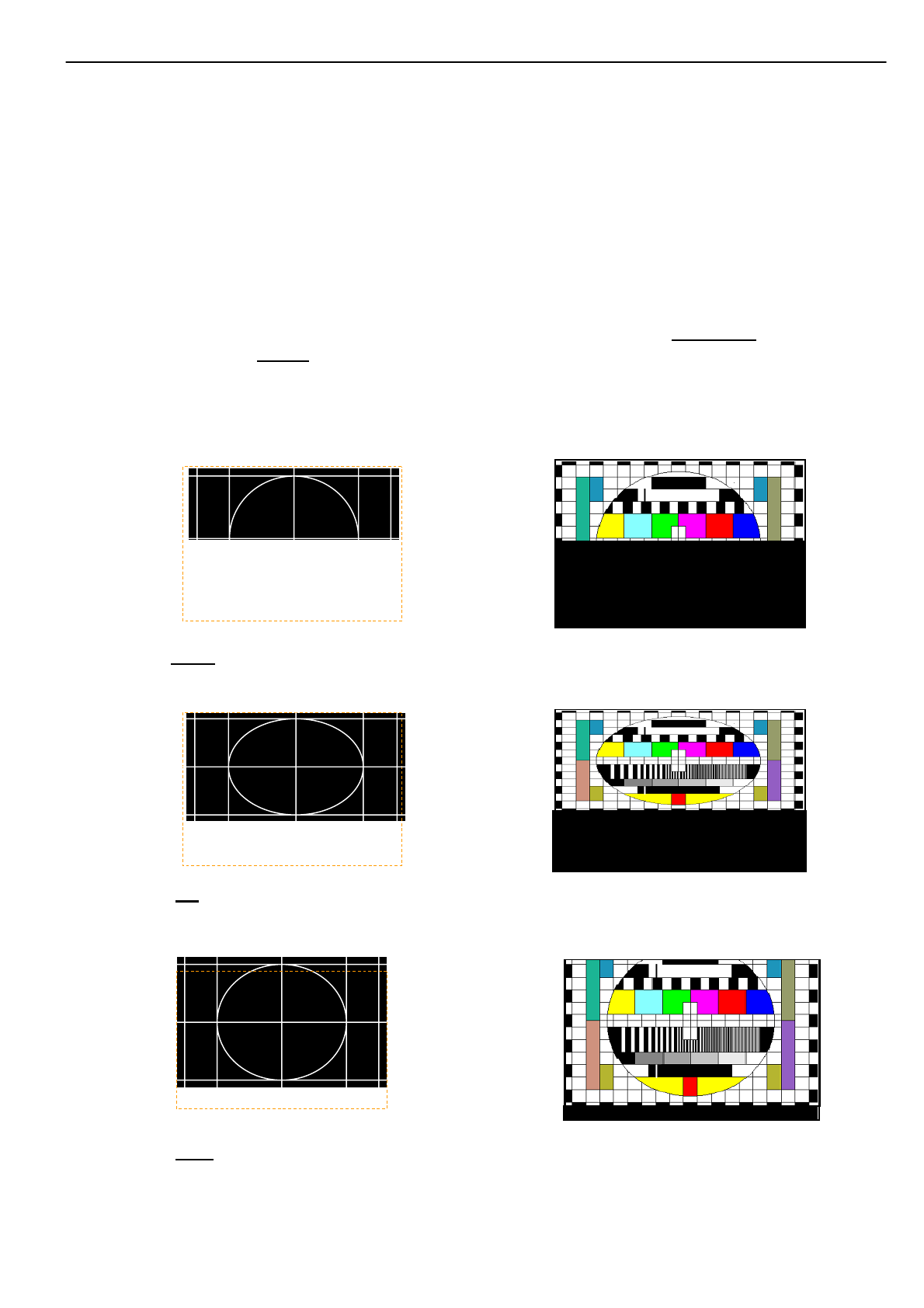

SBL – SERVICE BLANKING
5
• Ajuste SBL
de 0 (zero) para 1 devera apagar a metade inferior da tela.
VS – VERTICAL SLOPE
• Ajuste VS
para que a linha central do “circle pattern” fique com a metade cortada da varredura.
VSH – VERTICAL SHIFT
• Ajuste VSH
até coincidir a parte inferior brilhante da imagem, com as marcas nas laterais verticais do
cinescópio.
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 7
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51

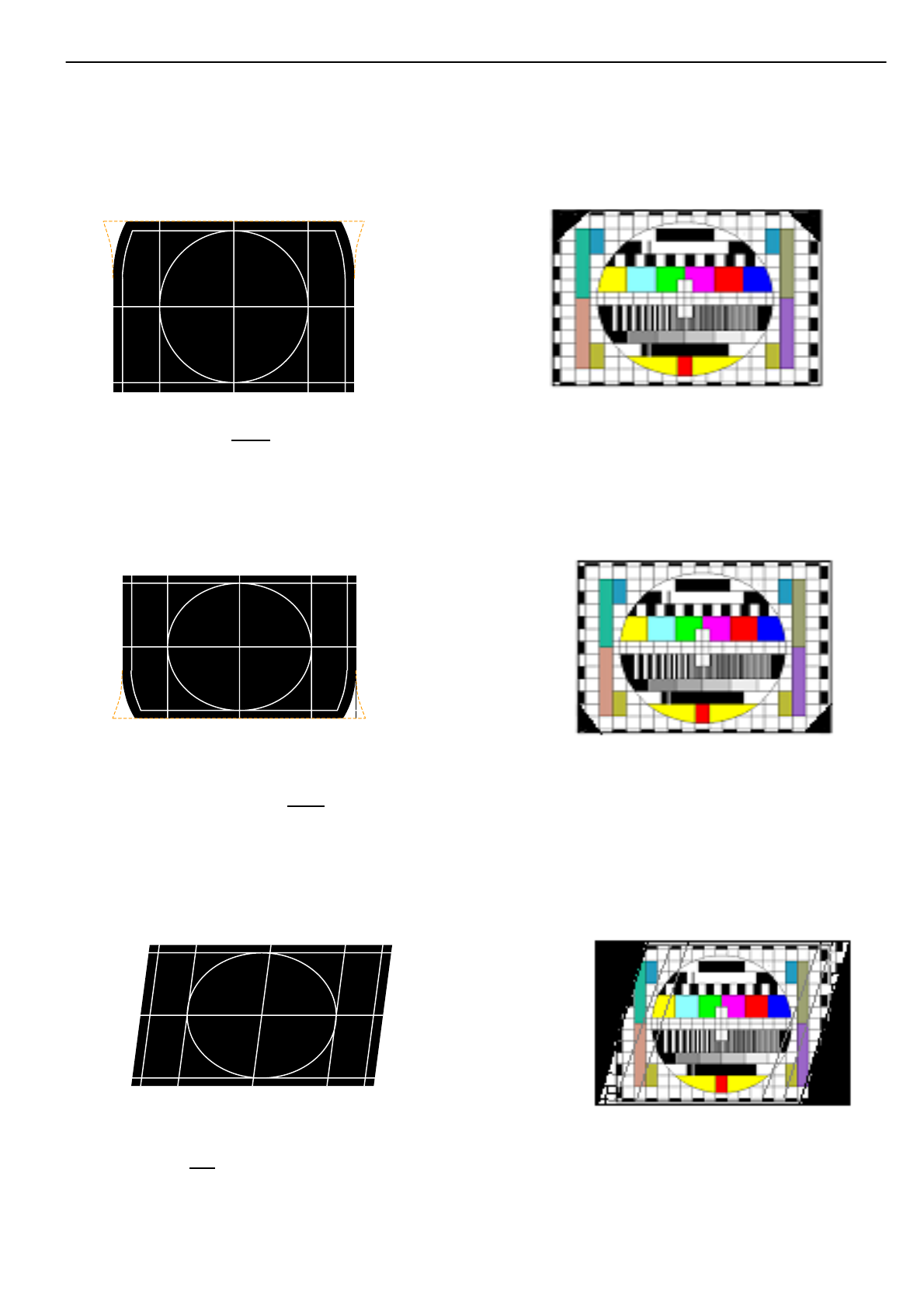

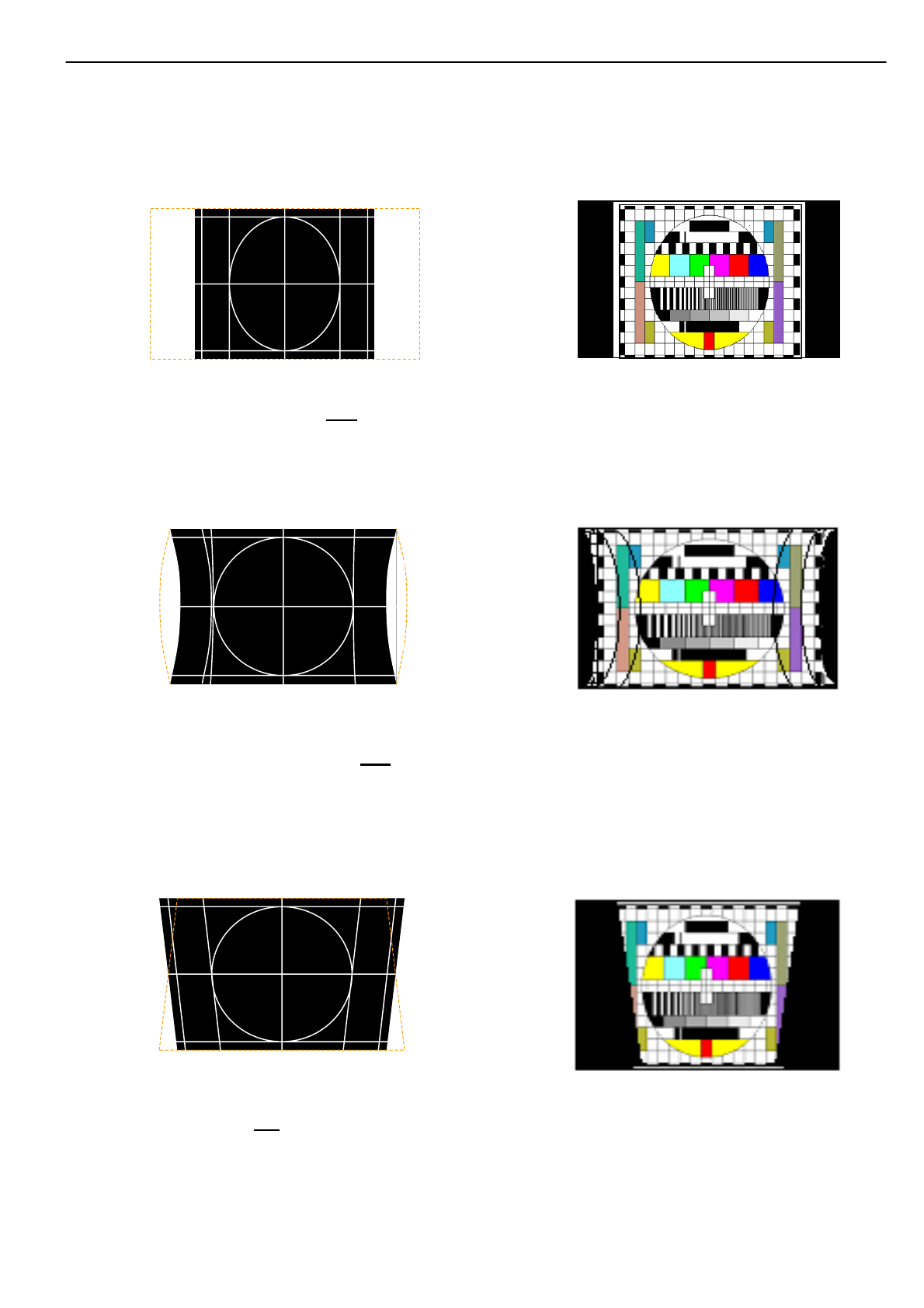

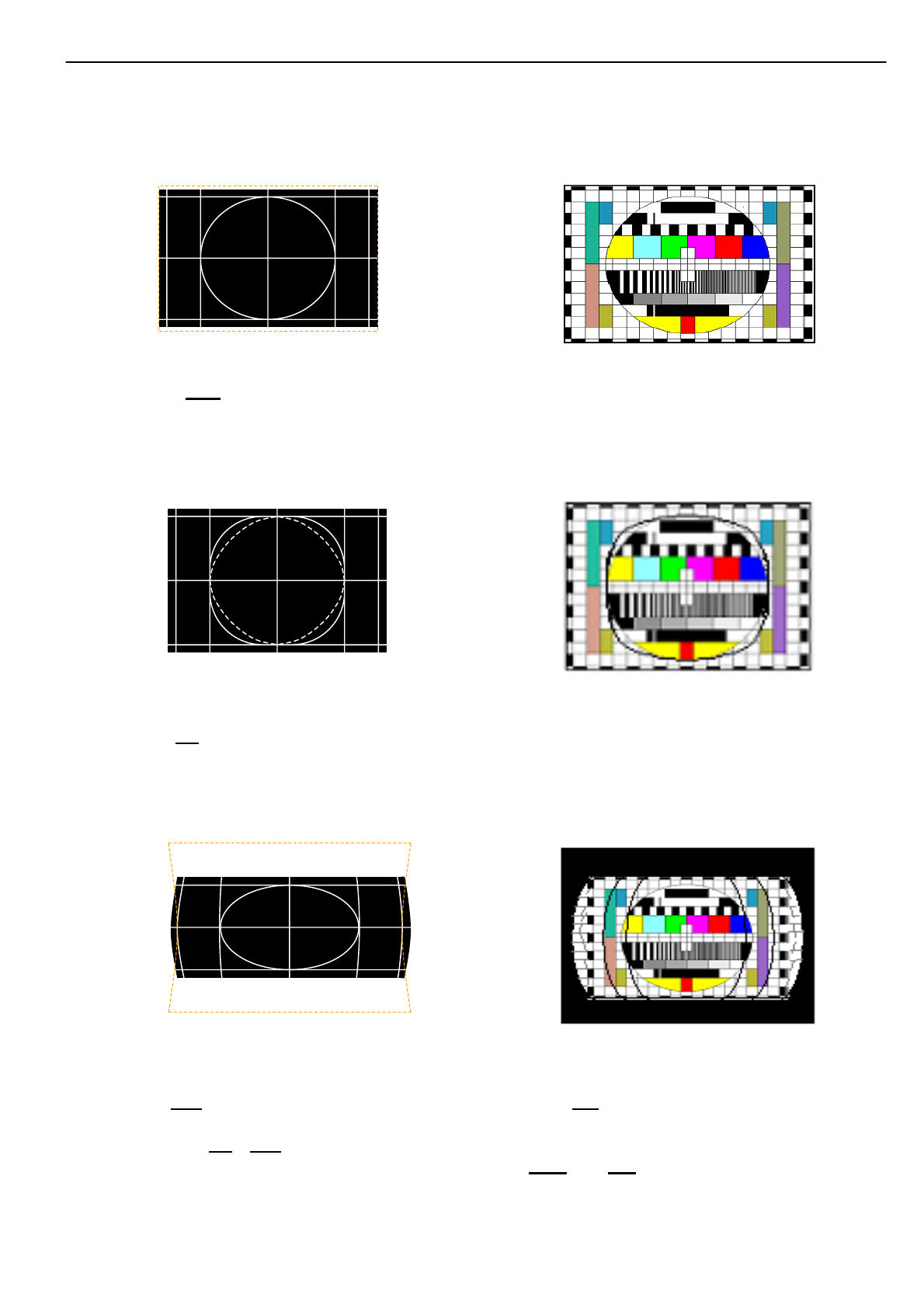

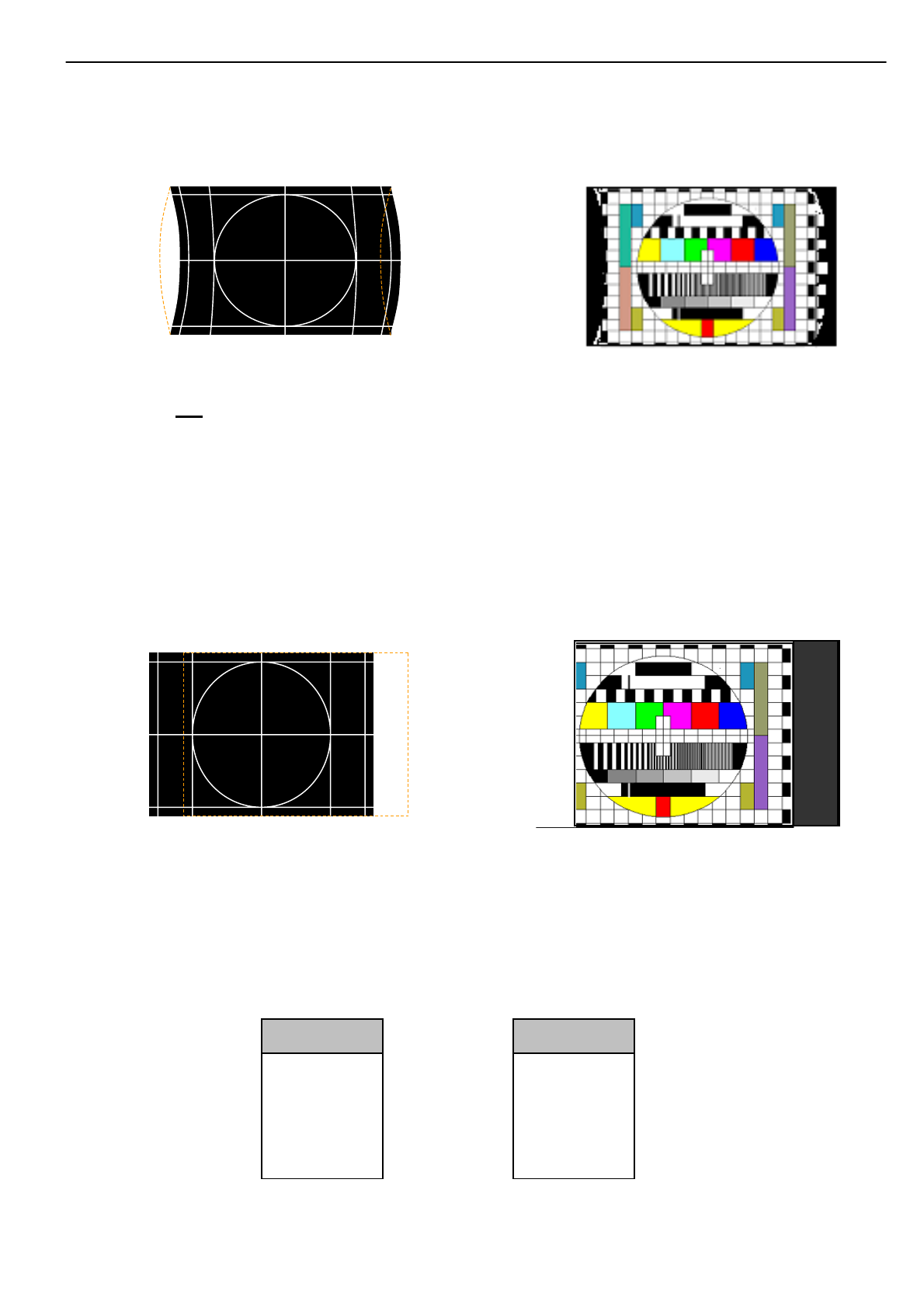

PW – PIN-CUSHION
6
• Retorne SBL
de 1 para 0 (zero), imagem normal, a imagem pode estar comprimida ou expandida.
SC – CORR. S VERTICAL
• Ajuste SC
inicialmente para 32, a linearidade atua no topo da imagem.

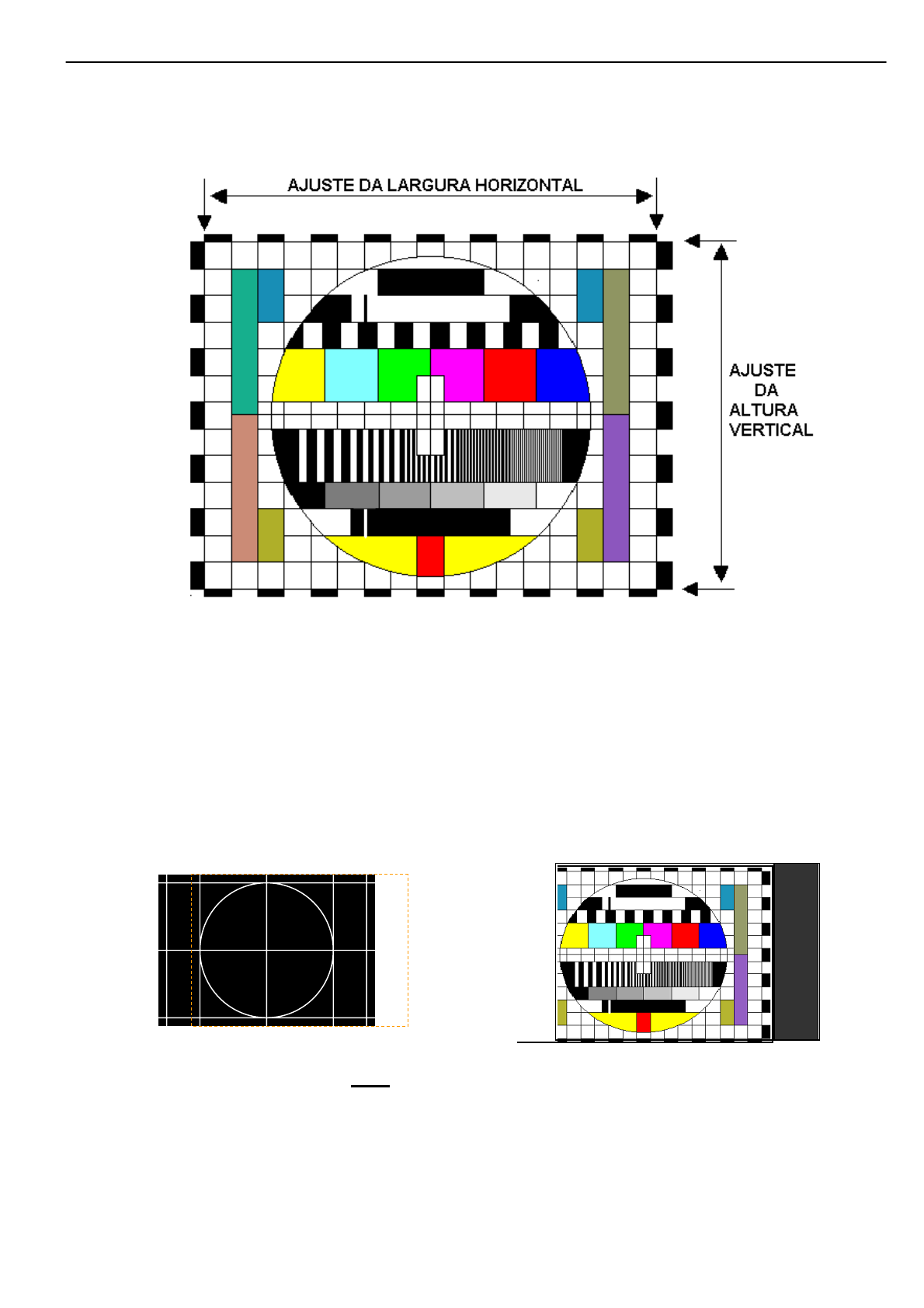

VA – AMPLITUDE VERTICAL
• Ajuste VA
mantenha a altura proporcional à largura. Ajuste VX se necessário
NOTA: Os ajustes SC e VA são interdependentes, devem ser usados em conjunto.
OBS: Quando a imagem ficar descentrada na vertical, retocar VSH
e ou VS.
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 8
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
FIGURA 1
2.7 AJUSTE DE GEOMETRIA HORIZONTAL
Aplique o disco padrão para gerar a figura acima. Deixe o MAGIC em original.
• Repita os passos 2.1, 2.2 e 2.3 do item anterior.
HSH – HOR. SHIFT
• Ajuste a centragem horizontal HSH
para simetria horizontal do padrão.
7
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 9
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
EW – HORIZ. WIDTH
• Ajuste a largura horizontal EW
no ponto limite dos castelos (vide desenho anterior).
PW – PIN-CUSHION
• Ajuste o “pin cushion” (centro) PW
para corrigir as linhas verticais nas laterais.
TR - TRAPÉZIO
8
• Ajuste o trapézio TR
para alinhar as linhas laterais verticais.
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 10
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
UCP – UPPER CORNER PIN
Ajuste “pin cushion “ UCP
para corrigir no topo
LCP – LOWER CORNER PIN
• Ajuste “pin cushion “ LCP
para corrigir em baixo.
HP – HOR.
- PARALELOGRAMO
• Ajuste o HP
(paralelogramo horizontal) para alinhar as linhas verticais inclinadas.
9
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 11
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
HB – HORIZONTAL BOWL
• Ajuste HB
“horizontal bow” (linhas curvas) para alinhar as linhas verticais em toda tela.
2.8 AJUSTE DE POSICIONAMENTO NA ENTRADA YCbCr
• Aplique através de um aparelho de DVD na posição YCbCr o disco padrão de teste
• Ajuste HSH YUV para a melhor posição de simetria horizontal.
HSH – HOR. SHIFT e YCbCr
2.9 AJUSTE DA TELA ZOOM PARA TPF34P41
• Após os ajustes 3.1 e 3.2 descritos acima é necessário fazer o ajuste de tela zom.
• A partir da tela normal (e com a tela MENU DE SERVIÇO ativada) apertando-se a tecla SCREEN
TYPE aparecerá à tela ZOOM com as indicações dos ajustes que devem ser feitos, somente para o
modelo TPF-34P41. Após os ajustes desligue da tomada para que seja gravado.
VX.00P
N
ORMAL
EW
VX
VX.00P
ZOOM
EW
VX
10
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 12
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
Philco
FIGURA 2
2.10 AJUSTE DE SCREEN (Vg2)
• Sintonize canal com circle pattern Philips. Ajuste brilho e contraste conforme tabela, deixe o aparelho
pré – aquecido por pelo menos 20 minutos.
MODELO TPF34P41 TPF32P51
CONTRASTE 48 48
BRILHO 40 40
• Ajuste BLKCURR para indicar 0. Gire o potenciômetro de screen totalmente no sentido anti-horário.
• Pressione a tecla VOL+ . A imagem devera ser conforme a figura 3.
FIGURA 3
• Gire o potenciômetro de screen no sentido horário até o led de “stand-by” acender. BLKCURR estará
indicando 6.
• Pressione a tecla VOLUME+ para retornar BLKCURR 0 e gravar o ajuste.
11
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 13
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
2.11 AJUSTE DE FOCO
• Sintonize canal com “circle Pattrn” com o “magic” ORIGINAL, o televisor devera estar pré-
aquecido por pelo menos 20 minutos.
• Ajuste o potenciômetro de foco vertical (V no FLY BACK) para que a linha vertical no centro da tela
esteja em foco.
• Ajuste o potenciômetro de foco horizontal (H no FLY BACK) para que a linha horizontal no centro
da tela esteja em foco.
• Verifique o foco vertical e horizontal nas áreas indicadas na figura abaixo. Se necessário repetir itens
2 e 3 (vide figura 4)
FIGURA 4
2.12 AJUSTE DE MAGIC
• Sintonize padrão de barras coloridas NTSC.
• Conecte o osciloscópio no catodo verde do cinescópio
• Ajuste os controles: COR :10 NITIDEZ:14 TINT : centrado
• Ajuste cor e TINT até alterar da figura 1. Para a fig 2.
• Selecione ORIGINAL no menu de serviços.
• Pressione a tecla vol + e alterne o digito 0 para 1 . Este ajuste é gravado como magic ORIGINAL.
12
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 14
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
2.13 AJUSTE DE CENTRAGEM HORIZONTAL YCbCr (AV3)
• Conecte um sinal, VIDEO COMPOSTO, na entrada AV2. O mesmo sinal, porem em YCbCr, na
entrada AV3.
• No AV3, Ajuste HSHYUV (3
a
TELA DO MENU TECNICO).Para uma centragem equivalente à
imagem do AV2.
2.14 AJUSTE DE GEOMETRIA PARA OS MODELOS TPF32P51
• Entre no modo de serviço (menu técnico). Efetue os ajustes 3. 1 e 3.2 descritos nas paginas
anteriores, ajuste a tela WIDE2 conforme figura 6
• É necessário fazer um ajuste para cada uma das telas.
• A partir da tela WIDE2 (e com a tela do menu técnico ativado) Apertando-se a tecla “SCREEN
TYPE” aparecera à tela Philco1com as indicações dos ajustes que devem ser feitos
• Utilizar as teclas canal ▲▼para selecionar os ajustes e as teclas volume + - para efetuar o ajuste. A
tecla “SCREEM TYPE” muda de tela permitindo o ajuste.
• Depois de ajustar a tela PHILCO 1 apertando a tecla “SCREEM TYPE” aparecerão as demais teclas
em seqüência ( PHILCO1 – PHILCO2 – WIDE 1 – WIDE2 – ZOOM1 – ZOOM2 ) e prontas para o
ajuste, conforme desenho abaixo.
• Pressione POWER para sair do menu técnico.
V1. 00P
PHILCO1
EW
V
X
V1. 00P
PHILCO2
EW
V
X
V1. 00P
WIDE1
EW
V
X
V1. 00P
ZOOM1
EW
V
X
V1. 00P
ZOOM2
EW
V
X
V1. 00P
NORMAL
EW
V
X
13
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 15
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
2.15 AJUSTE DA TELA WIDE 2
Philco
FIGURA 6
2.16 AJUSTE DA TELA PHILCO 1
Philco
FIGURA 7
14
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 16
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
2.17 AJUSTE DA TELA PHILCO 2
Philco
FIGURA 8
2.18 AJUSTE DA TELA WIDE 1
Philco
FIGURA 9
15
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 17
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
2.19 AJUSTE DA TELA ZOOM 1
Philco
FIGURA10
2.20 AJUSTE DA TELA ZOOM 2
Philco
FIGURA 11
16
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 18
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
17
2.21 AJUSTE DA TELA NORMAL.
Philco
FIGURA 12
• Após ajustar: EW e VX teclem MENU. Retorne à tela WIDE2 com a tecla “SCREEM TYPE”
(menu de serviço).
• Ajuste WBR deixando parte dos castelos visíveis, no lado direito da imagem.
• Ajuste WBF igualando os castelos, no lado esquerdo.
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 19
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
3.0 DESCRIÇÃO DE OPERAÇÃO DOS CIRCUITOS
3.1 DIAGRAMA EM BLOCO
3.2 FONTE DE ALIMENTAÇÃO
A fonte de alimentação deste aparelho esta preparada para trabalhar com uma tensão entre 90 e 240VAC
– 50/60Hz
O circuito integrado principal TEA1507 (oscilador controlador de power), tem duas diferentes operações,
manter a tesão de 10V em “STAND BY” sobre o capacitor C929 e na condição ON (ligado) a tensão
liberada devera ser 140VDC.
. O procedimento de funcionamento inicia-se pela entrada do diodo retificador D901 que ira
Carregar o capacitor C907, a tensão sobre o mesmo varia de130 a 300VDC dependendo da entrada da
rede.Esta tesão atingira os terminais 2 e 3 do primário do T901 (transformador Swift) em seguida os pinos
7 e 8 onde estará ligado o dreno do MOSFET Q901.
Ao conectar o aparelho na rede, o DC Primário, através do pino5 do trafo, chega no pino 8 (Vcc) do
IC901 que inicia o processo de”Start-up”, pela carga de C909 e C915 via gerador de corrente interno ao
IC, gerando o primeiro pulso no gate do FET Q901, através do pino 6. Este pulso gera uma rampa de
corrente no enrolamento 3-8 do trafo e conseqüente rampa de tensão nos resistores R908, 909, 910, 829 e
930, que através de R907, C912, C939 e R906, chega até o pino 5 (Isense) do IC901. Quando esta tensão
chega a 0,5V o IC abre o FET e monitora a tensão no pino 8. Quando esta última chegar a seu mínimo
valor um novo ciclo é iniciado(vide figura 1).
18
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 20
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
V
SFET
t
OFF
t
ON
Operação
em modo
“Burst”
Operação em
modo “Full”
(Contínuo)
Os componentes R907, C912, C939 e R906 também são responsáveis pelo soft start, ou seja, redução de
energia nos primeiros ciclos de operação, a fim de reduzir ruído audível no modo “stanby”. A operação
em “stanby” é realizada no modo “burst”, ou seja, em trem de pulsos repetitivamente, a fim de manter o
consumo do aparelho menor que 1W (vide figura 2). Quando o aparelho é ligado à fonte opera em modo
Contínuo ou “Full” (vide figura 3).
O chaveamento do FET gera tensão no pino11 do trafo, que passa a alimentar o IC 901 via R912 e D905
no pino 1. Este processo garante o auto funcionamento do sistema.
A energia necessária para o funcionamento correto da fonte, através da largura dos pulsos é controlada
pelo Opto acoplador IC902 via circuito Amplificador de Erro do secundário. O opto comanda a corrente
no pino 3 do IC902, que controla seu VCO interno, variando a freqüência e o “duty cicle” da fonte.
-R947 + R911 são responsáveis pela proteção de sobre-tensão (via semi-ciclo positivo), enquanto que
R947, isoladamente, é responsável pela limitação de potência (via semi-ciclo negativo).
No secundário = 1.Partindo
como posição inicial: Pino “Power_on” = zero (baixo) o TV está ligado:
Q903 corta, Q904 satura e D912 está aberto. Q905 está aberto, Q906 aberto, portanto a regulação e
amplificação de erro são feitas por ZD902, que com 7,5V de Vref no pino 1, através do divisor R946A,
R943 e R945 regulam +141V em C929, com o Pino ”S1” em zero (baixo), de regulação é feito através do
Opto IC902 no pino 3 do PWM. Este é o modo “Full” (contínuo) de operação, onde todas as tensões estão
presentes. – O caminho em vermelho, no esquema, ressalta os circuitos de regulação e controle neste
modo de operação.
19
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 21
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
2. Quando o aparelho vai para “Stanby” o Pino “Power_on” fica em 1 (alto) e Q903 fecha, Q904 abre e
D912 fecha, obrigando a retificação ser efetuada do pino 19 do Trafo para C928 e C929 (“Fonte_stby”),
ZD903 de 6V2 entra como Vref e a tensão de Stanby é regulada em +6,8 V, com amplificação de erro via
Q905 e Q906. Esta tensão começa a subir, via “Start-up” do PWM, até ZD903 conduzir. Neste
pontoQ905 fecha e Q906 também fecha, cortando o funcionamento da fonte pelo Opto IC902, iniciando
novo ciclo de “Start-up”. Este é o modo “Burst” de operação, gerando apenas a tensão de Stanby, que
alimenta o Micro Controlador, CR, teclado e circuitos de memória E2PROM. Este processo de mudança
de enrolamento de regulação é chamado de reconfiguração do secundário. - O caminho em verde
tracejado, no esquema, ressalta os circuitos de regulação e controle neste modo de operação.
20
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 22
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
3.3 MICROPROCESSADOR + ONE CHIP
O circuito integrado IC101 (TDA9585N3) tem como descrições principais às funções (processador de
sinais para tv.decodificador de teletexto e micro controlador)
Possuem algumas características como segue;
- Programação interna de memória 32 - ROM 128Kx8-bit tarde programada·3 - RAM 12Kx8- (micro
80C51-1)
- Decodificador closed caption
- Serial I/0 I2C
- Cristal de referencia 12 MHz
- Demodulador PLL de IF (45.75MHz)
- Sistema automático PAL/NTSC
- Circuito de crominancia e luminancia
- circuito controlador RGB
- Tensão de alimentação 8V a 3,3V
- Processador de geometria vertical/horizontal
- Demodulador de FM (4,5 MHz)
- UOC Proteções
O circuito de memória trabalha externo com o circuito integrado E2prom (IC102 M2404MN).
3.4 TUNER
Estes televisores possuem dois seletores, tuner convencional com freqüência sintetizada (FST) que cobre
os canais de VHF, UHF e CABO com uma escala de freqüência que vai desde 55,25 MHz a 801,25 MHz,
este dispositivo e controlado pelo SERIAL DATA e CLOCK (I2c) e na saída do tuner (45,75MHz) será
conectado ao IC101 através do filtro SAW (SF201).
3.5 AV ENTRADAS E SAIDAS
As entradas de AV são comutadas através do circuito integrado IC460 e componentes circunvizinhos.
Os sinais áudio e vídeo externo traseiro (AV1, AV2, AV3) e frontal (AV4) são selecionados pelo micro
controlador usando dois sinais de saída (o pino 2 SCL e pino 3 SDA). O sinal vídeo selecionado é
conectado à entrada vídeo externo do processador do sinal do (IC101) pinos 42 e 43 e o sinal áudio
selecionado é conectado ao decodificador estereofônico IC402 (pinos 41e 42).
3.6 CIRCUITO DE ÁUDIO
Para o modelo TPF32P51 o sistema de áudio utilizado e o de reforço de graves e agudos.
Nos modelo TPF34P41 utiliza o SUPER BASS REFLEX, sistema de som bi-amplificado que produz uma
soma acústica muito agradável.
Áudio Bi-amplificado
•Otimização da faixa de sub-graves até freqüências médias, visando a maior entrega de potência elétrica,
a fim de compensar a deficiência que o ouvido humano tem nesta faixa de freqüências. Curva em
vermelho 1.•Filtro sub-sônico ativo de segunda ordem, para eliminar o gasto de energia em freqüências
inaudíveis, além de evitar que estas intermodulem freqüências desejáveis. Este sistema também elimina
os “sopros” de baixa freqüência. Figura 1 e obs 1.•Filtros de separação de faixas, graves e médio-altas,
21
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 23
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
ativos de segunda ordem, minimizando ao máximo a intermodulação elétrica e acústica dos graves nas
médias e altas freqüências. Figura 1 e obs 2.•Redução ao extremo do “clipping” (saturação) das altas pela
modulação das baixas. Figura 2.
2
1
GANHO
30 Hz 400
20 kHz
Amplificação Convencional
:
Clipping devido à saturação do sinal nos limites.
Toda a faixa de freqüência sendo reproduzida por um
Reprodução
Acústica
Soma
Elétrica:
Baixas
+
22
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 24
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
Soma
Acústica:
Baixas
+
Altas
eliminando
distorções
elétricas
Baixas
Figura 2
Amplificador Classe D:
Amplificador de graves na
PCI Fonte Subwoofer
TDA
O sinal de áudio modula
em PWM um oscilador de
160KHz. O sinal de áudio
amplificado
é
demodulado através de
um circuito LC
- 24
+ 24
+ 24
+ 24
=
23
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 25
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
Sistema Acústico:
•Médias e Altas: Composto por um par de Falantes de Médio-altas + Tweeter.
Igual ao TPF 3221.
•Baixas: Composto por um par de Sistemas Bass Reflex (Sintonizada) suspensas por coxins de borracha
em relação ao gabinete. Este sistema visa reduzir a Microfonia – efeito de vibração mecânica dos falantes
sobre a máscara de sombra do cinescópio.
À frente da onda F2 (-) e atrasada
Pelo duto (F3) na freqüência de
Ressonância ate entrar em fase com
O próximo ciclo de F1 (+) resultando
Num esforço nesta freqüência
F1
F3 = F2 + T/2
3.7 DECODIFICADOR ESTÉREO
O circuito decodificador estéreo este contido no circuito integrado IC402 (MSP3440G0), processador
digital (DTS).
Trabalha com um processador digital central, todos os sinais analógicos que derem entrada no circuito
integrado serão transformados em sinais digitais com isso teremos uma melhor qualidade de áudio.O
circuito integrado possui outras características técnicas tais como: Mute automático, Redutor de ruído
dbx, Sistema BTSC/ detector estéreo sap, Demodulador de FM multiplex;
EQUALIZADOR GRÁFICO – poderá ser ajustado à tonalidade com o equalizador de acordo
com o tipo de som;
Correção AVC – ajusta o som pelo nível médio das emissoras, ou seja, durante a troca de canais ou
comerciais;
Ajustes, volume, graves, agudos e balanço: os ajustes serão comandados através do serial
DATA e CLOCK.
3.8 SUBWOOFER
Para o funcionamento do amplificador de subwoofer temos uma fonte especial separada semelhante à
fonte principal, porem na sua saída no modelo TPF34P41 teremos as tensões de +24 V e -24V e para o
modelo TPF32P51 Tensão de 15V
Para o modelo TPF34P41 utiliza-se um amplificador classe D, com duas saídas 7Wrms por canal.
No modelo TPF32P51 temos um amplificador subwoofer convencional com uma saída de 7W.
24
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 26
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
3.9 OSCILADOR/DRIVE HORIZONTAL
O oscilador horizontal e gerado internamente no circuito integrado IC 101 (TDA9585) através de uma
sub- divisão do cristal 12MHz situado nos pinos 58 e 59 do IC , será retirado a freqüência de 15734 KHz ,
que em conjunto com o sincronismo da emissora ira gatilhar PLL de modo a sincronizar a freqüência do
oscilador horizontal com o sinal de vídeo.
O circuito de sincronização de freqüência tem um filtro conectado ao pino 17 do IC101 e através do
pino34 teremos uma referencia enviado pelo fly back do sinal de “sand castle”.
Finalmente teremos um sinal sincronizado em freqüência e fase que através do pino 33 será enviado ao
circuito derive horizontal.
Circuito drive horizontal: O circuito de chaveamento horizontal utilizado e chamado de OFF Drive
System, quando o drive horizontal estiver em ON o transistor de saída horizontal estará em OFF
(conforme figura 1), a vantagem deste circuito e o balanço de energia apos ON& OFF.
Quando o pino 33 do IC101, tiver o fluxo elevado à tensão de 8V através do resistor R1702, ira atuar no
circuito “darlington” Q705/702. A corrente de coletor fluirá da fonte de alimentação de 140V através dos
resistores R709/710/712, T702 e coletor de Q702, com isso o tempo de base-emissor terá uma direção no
sentido reverso.
Por outro lado, quando o pino 33 do IC101 for 0V Q705/702 desligara. O coletor de Q702 ira fazer com
que aparecer uma tensão alta no enrolamento primário do transformador drive fazendo com que a tensão
na base do Q701 diminua, porem o transformado drive durante um determinado tempo enviara uma
corrente baixa, mas suficiente na base de Q701 mantendo enquanto aguarda para ser chaveado
novamente.Apos um novo momento surgir uma forte corrente de base que ira fluir no transistor saída
horizontal, para que alcance rapidamente o seu ponto de saturação.
3.10 SAIDA HORIZONTAL
O circuito de saída horizontal para executar a exploração, devera ser aplicado uma corrente através da
freqüência de 15.730 KHz na bobina de deflexão horizontal (yoke).
Basicamente, durante a exploração a corrente que circula pelo diodo damper fará a varredura da metade
esquerda da tela, depois a outra metade direita a corrente será desenvolvida pela varredura do transistor de
saída horizontal, durante o período de circulação sobre o enrolamento do fly back o diodo damper e o
transistor de saída estará em corte.
Quando aplicado a freqüência de 15.730 KHz na base do transistor saída o mesmo ira chavear o
transformador de saída horizontal (FLY BACK) na mesma proporção , com a tensão de fonte aplicada no
enrolamento primário em torno de 140Vdc , teremos no secundário do (TSH) varias tensões ;
- Tensão de M.A.T 28KVA;
- Tensão de 180V;
- Tensão de 55V;
- Tensão de screen
- Tensão Foco 1
- Tensão Foco 2
- Tensão filamento.
25
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 27
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
3.11 CIRCUITO SCAVEM
Scavem: (Scan Veocity Modulation ) – Modulação de velocidade de varredura.
Este sistema objetiva corrigir a perda de definição eletromagnética, conseguindo-se resgatar parte da
resolução mais detalhada, nota-se um grande ganho da definição nas legendas e “Cosed Caption.
Verifique a ilustração da figura abaixo”.
Bobina
Scavem
B
G
R
26
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 28
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51

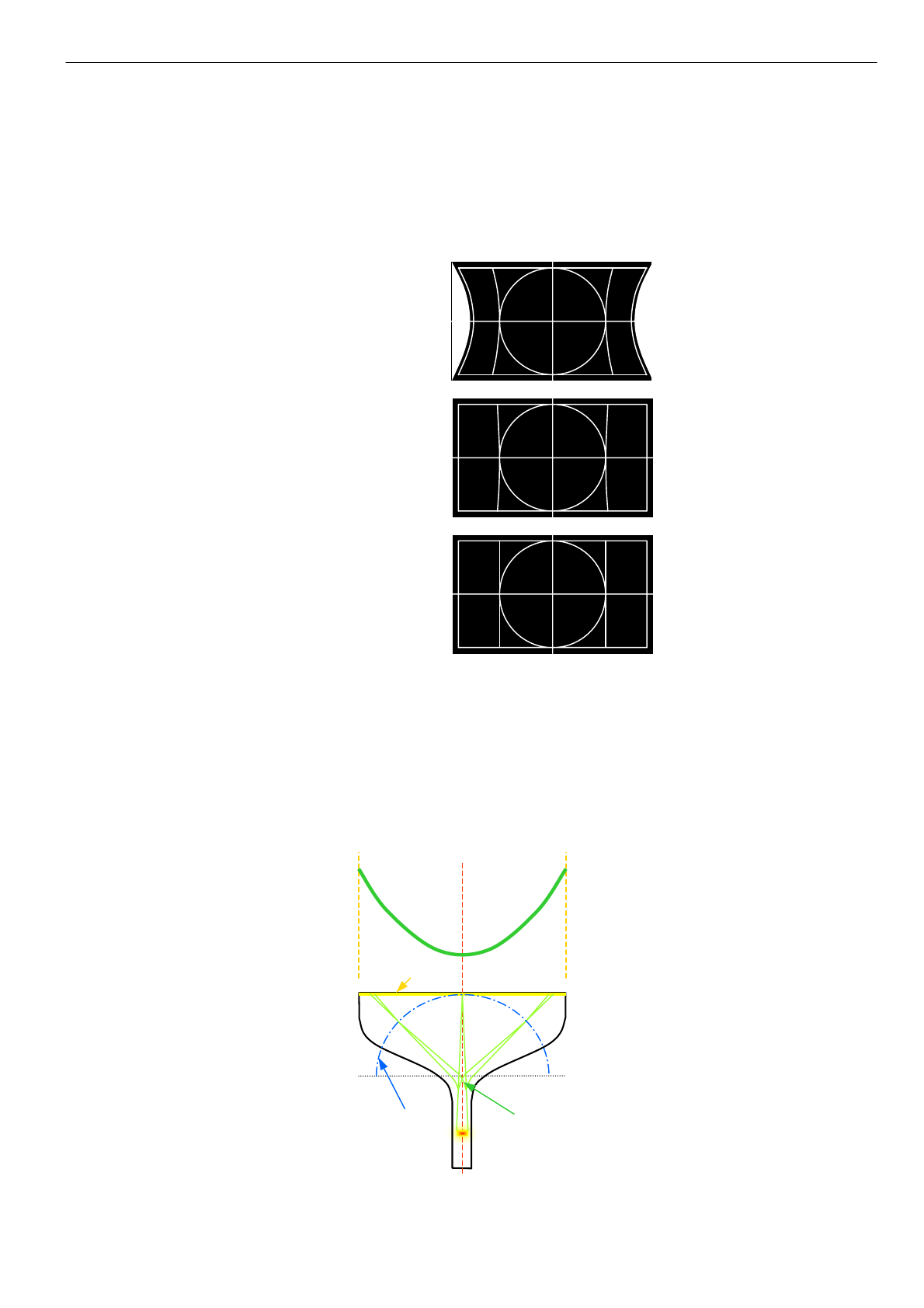

3.12 CIRCUITO –INER PIN
E o circuito responsável que corrige as deficiências deixadas pelo circuito de “pincushion”, e formado
pelo transformador T703 e C718, conforme figura abaixo podemos perceber a o ponto de atuação na
imagem.
DEFLEXÃO SEM CORREÇÃO
DEFLEXÃO COM CORREÇÃO
DE PINCUSHION
CONVENCIONAL
DEFLEXÃO COM CORREÇÃO
DE PINCUSHION E INNER PIN
6.13 FOCO DINÂMICO
Nos aparelhos convencionais existem uma perda de foco nas laterais, devido à curvatura do foco
constante. Conforme figura (A) abaixo.
Para corrigir este tipo de deficiência será necessário que se crie uma curva de tensão AC.ver figura (B).
CURVA DE TENSÃO AC
DESEJADA
PARA CORREÇÃO DE
FOCO
CENTRO DE
ROTAÇÃO
DO YOKE
CURVA DE FOCO CONSTANTE
CIRCUITO CONVENCIONAL
CINESCÓPIO
VISTO POR CIMA
27
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 29
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
O circuito denominado foco dinâmico e constituído de forma que uma parábola retirada do pulso vertical
seja amplificada e aplicada a um integrador formado por T704 e c729 /730, através do desenho abaixo
teremos uma noção básica do funcionamento.
A corrente de horizontal que vai para direção a bobina defletora ira passar por T704 uma vez que o
mesmo esta ligado em serie com o “yoke”
No secundário do T704 teremos (V2), uma parábola amplificada, que proporcionara a curva de tensão
desejada para a correção de foco aplicada à grade de foco pino 11 do fly back.
GRADE DE FOCO
DINÂMICO
V2
CAMPO VERTICAL
CAMPO HORIZONTAL
-
I
+ 380
V
Parábola
3.14 CIRCUITO TILT
A finalidade do circuito “tilt” é proporcionar ajuste de inclinação de quadro para manter a tela uniforme.
O processo se da através do pulso AC enviado pelo pino do IC101, este pulso poderá se comandado via
menu de serviços através do controle remoto efetuando assim o ajuste de inclinação.
O sinal enviado do IC101 ira atingir o circuito de comando “tilt”, formado por Q950/951/952/953, que
com uma configuração “push-pull”, enviara para uma bobina que envolve o “yoke” e através de uma
corrente positiva /negativa será ajustado o quadro conforme a necessidade.
-B 13V
28
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 30
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
29
3.15 VERTICAL
PROCESSADOR DE SYC. VERTICAL:
O gerador dente de serra vertical do pino 26 IC101 (TDA9585), entrega os sinais de referencia para o
processador de geometria vertical/horizontal.Uma corrente exata de referencia (Iref) e retirada por meio
de uma tensão interna de referencia do “band gap” e do resistor 39K do pino 25 do IC101.
Parte desta corrente de referencia e utilizada para carregar o capacitor externo do pino 26, durante a
varredura vertical.Estes circuitos asseguram uma onda dente de serra linear, que será usada para processar
o circuito (EW) vertical /horizontal.
A corrente da carga poderá ser ajustada com o controle I2c numa escala +- 20% , que devera ser
compensado para a tolerância do capacitor externo, o qual se descarrega durante o retraço vertical e pelo
sistema do divisor.
SAIDA VERTICAL
O circuito da deflexão vertical usa o circuito integrado (TDA8177F - IC601) e um estágio acoplado e
amplificador de deflexão, opera em torno do 24V e fornece a corrente de saída para atingir a bobina
defletora vertical. Os sinais de entrada vertical +/- são enviados pelo processador de sinal (pino 21 e 22
do IC101), que iram atingir os pinos 1 e 7 do IC601, após o sinal sair pelo pino 5 e envido ao “yoke” para
a deflexão.
Para que o estagio entre em funcionamento observe as tensões dos pinos;
Alimentação pino (2 = +13 v) pino (4 = -13v) pino (3= 55v)
3.16 CIRCUITO DE ANTI SPOT
A função deste circuito é gerar uma tensão negativa na grade 1 logo que o TV for tirado da tomada, par
eliminar o efeito “Spot” (ponto brilhante no centro da tela).
Em funcionamento, temos a tensão de +9V no emissor de Q841 e carregando C841 com +8,4V, portanto
o transistor está cortado; temos +0,6V em G1 e C842 está carregado com +190V.
Se houver uma queda de energia ou o TV for retirado da rede, a tensão de +9V cai abruptamente pela
descarga desta tensão, e como C841 é muito grande e mantém a base de Q802 polarizada durante 10
segundos aproximadamente, o transistor fecha imediatamente, colocando, através de C806 uma tensão de
–190V em G1, que corta o cinescópio, protegendo do Spot.
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 31
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
30
4 – DIAGRAMA ESQUEMÁTICO DO CONTROLE REMOTO
• Controle Remoto do Modelo TPF34P41/TPF32P51 PCR86
PCR86
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 32
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
5.0 DECRIÇÃO DAS FUNÇÕES DOS PINOS DOS CIRCUITOS INTEGRADOS
5.1 IC901 (TEA1507) FONTE
SIMBOLO PINO DESCRIÇÃO
Vcc 1 ALIMENTAÇÃO
GND 2 TERRA
CTRL 3 ENTRADA DE CONTROLE
DEM 4 ENTRADA AUXILIAR
Isense 5 ENTRADA PROGRAMAVEL
DRIVER 6 SAIDA DO GATILHAMENTO
HVS 7 N/C
DRAIN 8 ENTRADA DE “STAND BY
5.2 IC950 (TDA16846) FONTE
SIMBOLO PINO DESCRIÇÃO
OTC 1 Off TIME CIRCUIT
PCS 2 SIMULADOR DE CORRENTE PRIMARIA
RZI 3 ENTRADA AMP. DE ERRO
SRC 4 CAPACITOR DE “START”
OCI 5 ENTRADA DO ACOPLADOR OTICO
FC2 6 TERRA
SYN 7 SYNC. PULSO
N.C 8 NÂO CONECTADO
REF 9 SAIDA REF. SYNC.
FC1 10 COMPARADOR
PVC 11 VOLTAGEM PRIMARIA DE CHECK
GND 12 TERRA
OUT 13 SAIDA
VCC 14 ALIMENTAÇÃO
5.3 IC401 (TDA7499) AMPLIFICADOR DE AÚDIO STERIO
SIMBOLO PINO DESCRIÇÃO
-Vs 1 ALIMENTAÇÃO NEGATIVA
OUTPUT(1) 2 SAIDA DE AUDIO 1
+Vs 3 ALIMENTAÇÃO POSITIVA
OUTPUT(2) 4 SAIDA DE AUDIO 2
MUTE 5 MUTE
-Vs 6 ALIMENTAÇÃO NEGATIVA
IN+(2) 7 ENTRADA L
IN- (2) 8 RETORNO CANAL L
GND 9 TERRA
IN-(1) 10 RETORNO CANAL R
IN+(1) 11 ENTRADA R
31
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 33
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
5.4 IC450 (TDA7490) AMPLIFICADOR CLASSE D STEREO
SIMBOLO PINO DESCRIÇÃO
-Vcc 1 ALIMENTACÃO –24V
-Vcc 2 ALIMENTAÇÃO –24V
OUT (1) 3 SAIDA L
+Vcc 4 ALIMENTAÇÃO +24V
BOOT (1) 5 RETORNO CANAL 1
STAND BY 6 MUTE
FEED (1) 7 “FEEDBACK” 1 CANAL L
OSC 8 OSCILADOR DE FREQ.
FEED (2) 9 “FEEDBACK” 2 CANAL L
INPUT 10 ENTRADO CANAL 1
T1 11 TRIANGULAR WAVEFORM CH 1
+5V 12 REGULADOR +5V INTERNO
GND 13 TERRA
CURREF 14 CORRENTE DE REFERENCIA
T2 15 TRIANGULAR WAVEFOR CH2
-5 16 REGULADOR –5V INTERNO
FEED3 17 “FEED BACK” 1 CANAL R
IN2 18 ENTRADA CANAL R
FEED4 19 FEEDBACK 2 CANAL R
NC 20 NÃO CONECTADO
BOOT2 21 RETORNO DO CANAL R
+Vcc2 22 ALIMENTAÇÃO +24V CANAL R
OUT2 23 SAIDA CANAL R
-Vcc 2 24 ALIMENTAÇÃO –24V CANAL R
Vreg 25 REGULADOR 10V INTERNO
5.5 IC101 (TDA9585N3) MICROCONTROLADOR
SIMBOLO PINO DESCRIÇÃO
OPEN 1 N/C
SCL 2 SERIAL CLOCK
SDA 3 SERIAL DATA
RELE 4 ATIVADOR CIRCUITO DESMAG
CHAVES A 5 CHAVES DO PAINEL
CHAVES B 6 CHAVES DO PAINEL
AFT 7 AFT DO PIP
ROTQUADRO 8 AJUSTE DE AJUSTE TILT
GND 9 TERRA
SW CURVA 10 NIVEL H
SW FEIXE 11 NIVEL H
GND A 12 TERRA A
SecPLL 13 DESACOPLAMENTO SISTEMA
VP 2 14 VOLTAGEM DO PROCESSADOR
DecDIG 15 DESACOPLAMENTO DO PROC DIGITAL
PH2 LF 16 FILTRO PHASE 2
PH1 LF 17 FILTRO PHASE 1
GND3 18 TERRA3
DEC BG 19 DESACOPLAMENTO DE BANDGAP
AV EWD 20 PULSO ADJ PINCUSHION
Vdr B 21 VERTICAL DRIVE B OUTPUT
32
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 34
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
SIMBOLO PINO DESCRIÇÃO
Vdr A
22 VERTICAL DRIVE A OUTPUT
IF n1
23 ENTRADA IF 1
IF n2 24 ENTRADA IF 2
L Ref 25 ENTRAD DE CORRENTE DE REFERENCIA
VC Cap 26 FILTRO DO VERTICAL
AGC 27 AGC PARA O SELETOR
DEEM/SIF 28 ENT IF DE SOM
SDEC/SIF 29 DEMODULADOR IF SOM
GND2 30 TERRA 2
SNDPLL/SIF 31 FILTRO SIF AGC
AV/REF/Amout 32 FCS CONTROLE AUTOMATICO DE SOM
HOUT 33 SAIDA DA FREQUENCIA HORIZONTAL
SAND 34 ENTRADA PULSO SANDCASTLE
AUDext/QSS 35 SAIDA SINAL 4,5
EHT/PROT 36 ENT PROTEÇÃO EHT
PLL.IF 37 FILTRO DE IF PLL
VIDEOout 38 SAIDA DE VIDEO
SUPY 39 ALIMENTAÇÃO
CVBS int 40 DESACOPLAMENTO CVBS
GND 41 TERRA
SVHS Y 42 ENTRADA S-VHS Y (CVBS)
SVHS C 43 ENTRADA S-VHS C
AUDout 44 N/C
BLKin 45 ENTRADA SEL BLK
R2/Vin 46 ENTRADA V
G2/Yin 47 ENTRADA Y
B2/Uin 48 ENTRADA U
Bcurr 49 ENTADA LIMITADOR CORRENTE
BLKH/Vguard 50 ENTRADA BLACK CORRENTE
R 51 SAIDA VERMELHO
G 52 SAIDA VERDE
B 53 SAIDA AZUL
VDD A 54 ALIMENTAÇÃO DO PROCESSADOR 3,3V
VPE 55 TERRA
VDD C 56 ALIMENTAÇÃO DO DIGITAL 3,3V
OSCGND 57 TERRA DO OSCILADOR 12 MHZ
Xin 58 ENTRADA CRISTAL OSC 12 MHZ
Xout 59 SAIDA CRISTAL OSC 12 MHZ
RESET 60 RESET
VDD P 61 ALIMENTAÇÃO 3,3V
MUDO 62 MUDO
PW ON 63 POWER ON
IR 64 ENTRADA DO SINAL INFRA VERMELHO
33
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 35
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
5.6 IC402 (MSP3440G) DECODER DE ÁUDIO STEREO
SIMBOLO PINO DESCRIÇÃO
TP 1 N/C
AUDIO-CL 2 N/C
D-CTR 3 N/C
D-CTR 4 N/C
ADR-SEL 5 ALIMENTAÇÃO 5V
STANDBYQ 6 ALIMENTAÇÃO 5V
I2C-CL 7 SERIAL CLOCK
I2C-DA 8 SERIAL DATA
I2C-CL 9 N/C
I2C-WS 10 N/C
I2C-DA OUT 11 N/C
I2C-DA IN 12 N/C
ADR DA 13 N/C
ADR WS 14 N/C
ADR CL 15 N/C
DVSUP 16 ALIMENTAÇÃO
DVSS 17 TERRA
I2S DA 18 N/C
NC1 19 N/C
RESETQ 20 RESET
DACA R 21 N/C
DACA L 22 N/C
VREF2 23 TERRA
DACM R 24 SAIDA RIGHT
DACM L 25 SAIDA LEFT
DCM SUB 26
SC2OUT R 27 N/C
SC2OUT L 28 N/C
VREF1 29 TERRA
SC1OUT R 30 SAIDA R/ FONE DE OUVIDO
SC1OUT L 31 SAIDA L /FONE DE OUVIDO
CAPL A 32 CAP AUXILIAR VOLUME
AHVSUP 33 ALIMENTAÇÃO
CAPL M 34 CAP MAIN VOLUME
AHVSS 35 TERRA
AGNDC 36 FILTRO DC
SC3IN L 37 N/C
SC3IN R 38 N/C
SC2IN L 39 AUDIO SUB L
SC2IN R 40 AUDIO SUB R
SC1IN L 41 AUDIO MAIN L
SC1IN R 42 AUDIO MAIN R
VREF TOP 43 FILTRO REF TOP
MONO IN 44 AUDIO PIP
AVSS 45 TERRA
AVSUP 46 ALIMENTAÇÃO 5V
ANA IN1+ 47 ENTRADA 4,5
ANA IN- 48 FILTRO DE IF
ANA IN2+ 49 N/C
TESTEN 50 TERRA
XTALIN 51 XTAL IN 18.432 MHZ
XTALOUT 52 XTAL OUT
34
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 36
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
5.7 IC601 (TDA8177F) SAÍDA VERTICAL
SIMBOLO PINO DESCRIÇÃO
+
1 ENTRADA DRIVE B
Vcc 2 ALIMENTAÇÃO +13 V
FLY 3 ALIMENTAÇÃO +55 V H
GND 4 TERRA
OUT 5 SAIDA VERTICAL P/ YOKE
DSS 6 SADA PULSO SYC
- 7 ENTRAD DRIVE A
5.8 IC403 (TDA7050T) AMPLIFICADOR FONE DE OUVIDO
SIMBOLO PINO DESCRIÇÃO
GND 1 TERRA
INLEFT 2 ENTRADA L
INRIGHT 3 ENTRADA R
GND 4 TERRA
GND 5 TERRA
OUTRIGHT 6 SAIDA R
OUTLEFT 7 SAIDA L
VP 8 ALIMENTAÇÃO 5 V
5.9 IC1301 ( TC90A49P) COMB FILTER
SIMBOLO PINO DESCRIÇÃO
VDD2 1 ALIMENTAÇÃO 5V
BIAS 2 CAPACITOR DE BIAS
VRT 3 DESACOPLAMENTO
Ain 4 ENTRADA VIDEO COMPOSTO
VRB 5 DESACOPLAMENTO
VDD3 6 ALIMENTAÇÃO 5V
VSS2 7 TERRA
VDD4 8 ALIMENTAÇÃO
SDA 9 SERIAL DATA
SCL 10 SERIAL CLOCK
TEST 11 TERRA
KILLER 12 TERRA
Ckin 13 ENTRADA DE REFERENCIA DE SUB PORTADORA
Fil 14 FILTRO APC
Vdd1 15 ALIMENTAÇÃO 5V
Vss1 16 TERRA
Cout 17 SAIDA DE COR
DA VRT 18 DESACOPLAMENTO
DA VRB 19 DESACOPLAMENTO
Yout 20 SAIDA Y
35
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 37
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
5.10 IC460 ( TA1218AN ) CHAVE AV
SIMBOLO PINO DESCRIÇÃO
Lout 1 SAIDA L AUDIO SUB
Rout 2 SAIDA R AUDIO SUB
DET in 3 ENT. DO DETETOR
DET sel 4 SAIDA DO DETETOR DE SELEÇÃO
Lin 5 ENT. L AV4 FRONTAL
Rin 6 ENT. R AV4 FRONTAL
Vin 7 ENT. DE VIDEO AV4 FRONTAL
Lin V1 8 CAP. DESACOPLAMENTO
Rin V1 9 CAP. DESACOPLAMENTO
Vin V1 10 ENT. VIDEO COMPOSTO RETIR.DO PIN38 IC101
Lin S1 11 ENT. L AUDIO AV1 TRASEIRO
Y/Vin 12 ENT. VIDEO E Y(SVHS) AV1 TRASEIRO
Rin S1 13 ENT. R AUDIO AV1 TRASEIRO
Cin S1 14 ENT. SVHS COR
Lin S2 15 ENT. L AUDIO AV2 TRASEIRO
Y//Vin 16 ENT. VIDEO AV2 E SVHS Y
Rin S2 17 ENT. R AUDIO AV2 TRASEIRO
Cin S2 18 ENT. AV2 TRASEIRO COR
I/O 1 19 CHAVE DE COMANDO PARA IC1602
I/O 2 20 CHAVE PIP PARA IC1602
I/O 3 21 CHAVE AV3 COMANDO VIDEO
O4 22 CHAVE DE SAIDA YUV RGB
GND 23 TERRA
SCL 24 SERIAL DATA
SDA 25 SERIAL CLOCK
SYNCout 26 N/C
ADD 27 TERRA
VinV2 28 ENT. Y AV3 TRASEIRO
Lin V2 29 ENT. AUDIO L AV3
Yin 30 ENT.Y DO COMB FILTER
RinV2 31 ENT. AUDIO R AV3
Cin 32 ENT. COR DO COMB FILTER
Vcc 33 ALIMENTAÇÃO DE 9V
Cout 34 SAIDA COR CONECTOR SVHS
Rout 35 SAIDA R MAIN
Yout 36 SAIDA Y CONECTOR SVHS
Lout 37 SAIDA L MAIN
Vout 38 SAIDA PARA O CONECTOR SAIDA VIDEO
Rout 39 N/C
Lout 40 N/C
O5 41 SAIDA COMANDO CHAVE V SUB
Vout 42 SAIDA VIDEO SUB
36
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 38
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
5.11 IC1601 ( SDA9589) PIP
SIMBOLO PINO DESCRIÇÃO
XIN 1 ENTRADA CRISTAL 20,25MHZ
XQ 2 SAIDA CRISTAL 20,25MHZ
HSP 3 ENTRADA SYNC HORIZONTAL
VSP 4 ENTRADA SYNC VERTICAL
SDA 5 SERIAL DATA
SCL 6 SERIAL CLOCK
VDD 7 ALIMENTAÇÃO 3V3
VSS 8 TERRA
ADD 9 TERRA
Int 10 N/C
IN1 11 ENT. V (AV3) TRAS YUV
IN2 12 ENT. Ycr cb (AV3) TRAS YUV
IN3 13 ENT. U (AV3) TRAS YUV
FSW 14 ENT. CH YUV RGB
SEL 15 SAIDA SELEÇÃO BLK
OUT3 16 SAIDA U
OUT2 17 SAIDA Y
OUT1 18 SAIDA V
VDDA2 19 ALIMENTAÇÃO 3V3
VSSA2 20 TERRA
VREFH 21 VOLTAGEM DE REFERENCIA
VDDA1 22 ALIMENTAÇÃO 3V3
VSSA1 23 TERRA
CVBS3 24 ENT. V
VREFL 25 VOLTAGEM REF.
CVBS2 26 ENT. U
VREFM 27 REF. TENSÃO
CVBS1 28 ENTRADA VIDEO COMPOSTO
5.12 IC1602 ( BA765) CHAVE VÍDEO DO PIP 2AF
SIMBOLO PINO DESCRIÇÃO
In1 1 ENT. Y AV3 TRASEIRO
Ctl a2 2 CHAVE DE COMANDO
In2 3 ENT. DE VIDEO FRONT END
Ctl B4 4 CHAVE DE COMANDO PIP
In3 5 ENT. VIDEO SUB
Vcc 6 ALIMENTAÇÃO 5V
Out 7 SAIDA DE VIDEO
Gnd 8 TERRA
5.13 IC1 (TDA9881) DEMODULADOR DE IF (PARA SELETOR PIP)
SIMBOLO PINO DESCRIÇÃO
VIF1 1 INPUT VIF
VIF2 2 INPUT VIF
NC 3 N/C
FMPLL 4 FILTRO FM PLL
DEEM 5 CAP DE-EMPHASIS
AFD 6 DESACOPLAMENTO AF
DGND 7 GND
FMSO 8 OUTPUT AUDIO
37
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 39
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
38
TOP 9 AJUSTE DE AGC
FM1 10 N/C
FMO 11 N/C
QSSO 12 N/C
VIF 13 N/C
TAGC 14 OUT AGC
REF 15 CRISTAL 4MHz
AMUTE 16 CAP. MUTE
CVBS 17 VIDEO OUT
GND 18 GND
VPLL 19 FILTRO VIF PLL
Vp 20 ALIMENTAÇÃO
AFC 21 OUTPUT AFC
AGC 22 N/C
SIF1 23 GND
SIF2 24 GND
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 40
ITAUCTE-PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
39
6.0 DIAGRAMA EM BLOCO DOS CIRCUITOS INTEGRADOS
6.1 DIAGRAMA EM BLOCO DO IC 901 – TEA1507
6.2 DIAGRAMA EM BLOCO DO IC1301 – TC90A49
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 41
ITAUCTE-PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
6.3 DIAGRAMA EM BLOCO DO IC401 – TDA7499
+
6.4 DIAGRAMA EM BLOCO DO IC601 – TDA8117F
40
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 42
ITAUCTE-PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
6.6 DIAGRAMA EM BLOCO - IC1602 - BA7652AF
6.5 DIAGRAMA EM BLOCO - IC450 - TDA7490
6.7 DIAGRAMA EM BLOCO
–
IC1
–
TDA9881
41
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 43
ITAUCTE-PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
6.8 DIAGRAMA EM BLOCO DO IC950 – TDA16846
42
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 44
ITAUCTE-PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
6.9 DIAGRAMA EM BLOCO DO IC402 - MSP3440
6.10 DIAGRAMA EM BLOCO DO IC1601 - SDA9589
43
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 45
ITAUCTE-PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
6.11 DIAGRAMA EM BLOCO DO IC460
–
TA1218AN
44
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 46
ITAUCTE-PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
45
6.12 DIAGRAMA EM BLOCO DO IC101 – TDA9585
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 47
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
7 – FLUXOGRAMAS PARA CONSERTO
7.1 FLUXOGRAMA PARA CONSERTO – CIRCUITO DE ÁUDIO
V
erf. R407 R408
Verf. IC101
SF201 C403
Verf.C409/8
R1705/406
L402/3
V
erif. IC402
Ver sinal no
pino 47 do
IC402 OK
SIM
NÃO
SIM
Tem sinal nos
pinos 7 e 11 do
IC401
NÃO
SDA/SCK nos
pinos 7 e 8
IC402 ?
Verifi
q
ue
Verf. O sinal
nos pinos 24e25
do IC402 OK
Tem pulso no
pino 35 do
IC101
SEM SOM
SIM
NÃO
SIM
SIM
SIM NÃO
NÃO
V
er
Q
450
Q
450
R
e polarizações
Verf. IC401
Q402 , falante
46
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 48
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
47
7.2 FLUXOGRAMA PARA CONSERTO – CIRCUITO DESMAGNETIZAÇÃO
DESMAGNETIZA
Ç
ÃO
V
er R102 IC101
SIM
NÃO
Pino 2 do
T
H901/02 tem
AC
Coletor Q902
tem 1V
durante 10s
NÃO
SIM
Pino 4 do
IC101 ao ligar tem nível
HI durante 10s
Ver Q902
R914/15
SIM
NÃO
V
er RL901
Ver TH901/02
bobina desmag.
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 49
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
48
7.3 FLUXOGRAMA PARA CONSERTO – CIRCUITO FONTE
Ao ligar fonte
sobe para
140V
V
erif. Fluxo
g
rama
horiz.
Verif. Tensões no
IC901 estão corretas
?
SIM
Verif. Fluxograma
Power/on
Verf.Q901
IC901/D901
Verif.
D912 R923
NÃO
NÃO
V
er T901
SIM
NÃO
Verf. Fusível
esta aberto ?
SIM
NÃO
SIM
SIM
NÃO
Q904 esta
saturado?
Stand By tem
10,5v sobre C929
NÃO
SIM
Verif. Tensão
sobre C907
Verif. Forma
de onda no
pino 6 IC901
Verf. R901
D901
Circuito de fonte
SIM
NÃO
NÃO
Verf.Circuito foto
acoplador
V
erf.qual pino falta
tensão e corrigir
Ao ligar a fonte
sobe para 140V
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 50
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
49
7.4 FLUXOGRAMA PARA CONSERTO – CIRCUITO HORIZONTAL
HORIZONTAL
Ver Q705
Q702
V
er R709/10/12
C712 Q702 T702
V
er T702 R715
Q701
NÃO
Ver osc 12MHZ
SCK SDA
Tem +B no
coletor Q702
SIM
SIM
NÃO
NÃO
SIM
Ver pulso no
coletor Q701
Ver sinal na
base do Q701
SIM
Tem pulso
15750Hz no pino
33 do IC101
Tem pulso no
coletor Q702
NÃO
NÃO
SIM
Ver capacitores
Picos e Q701
V
er fly back
Tem +B no
coletor Q702
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 51
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
50
7.5 FLUXOGRAMA PARA CONSERTO – CIRCUITO VERTICAL
Ver C605/6/7
R601/2/4/6/7
V
er yoke
corri
g
i
r
V
er C604/603
IC101
NÃO
SIM
NÃO
NÃO
Tem pulso nos
pinos 1e7do
IC601
T
em pulso nos
pinos 21/22
do101
Tem pulso no
pino 5 do
IC601
Retire cabo do
yoke, pulso na
saída IC601 ok
Verifique
alimentação nos
pinos3/4 do IC601
VERTICAL FECHADO
SIM
SIM
SIM
NÃO
NÃO
SIM
V
er yoke
Ver IC601 C611/14/15
R611/12/13
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 52
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
51
7.6 FLUXOGRAMA PARA CONSERTO – CIRCUITO DE VÍDEO/CROMA
SIM
NÃO
NÃO
NÃO
NÃO
SIM
SIM
SIM
NÃO
SIM
T
em sinal no
pino 42 do
IC101
T
em sinal Y no
pino 30 do
IC460
Tem sinal no
pino 38 do
IC460
No pino 38 do
IC101 tem sinal
de vídeo
Tem sinal no
pino 10
do
IC460
VERIF. CIRCUITO
RGB
R311 C305 IC460
Ver C1324
R1301A R1313
Ver SDA SCK
+B IC460
Ver SCK SDA ou
IC101
Ver C1334
Q301/302
CIRCUITO DE VIDEO
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 53
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
8
7.7 FLUXOGRAMA PARA CONSERTO – CIRCUITO POWER
NÃO LIGA
Corrigir fonte
correspondente
NÃO
Verif. Vcc dos pinos
61/56/54 do IC101
SIM
SIM
V
ERIF. D913 ZD903
e R936
NÃO
Possui 9V no
Gate doD912
NÃO
VERIF.IC101 Q903
C931 R933 R932
Verif. Se Q904
esta saturado
SIM
V
erificar D912
52
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 54
ITAUTEC – PHILCO
SUPORTE PHILCO – REDE DE SERVIÇOS - GSM TPF34P41/TPF32P51
53
7.8 FLUXOGRAMA PARA CONSERTO – CIRCUITO SUBWOOFER
SUBWOOFE
R
NÃO
Verifi. Fluxograma
de áudio
Possui sinal
nos pinos 24 e
25 do IC402
SIM
NÃO
Verif.
Q
410
/
411
/
412
/
L
R
Possui sinal os
p
inos10/18 do
IC450
SIM
V
erif circuito
mute
Circuito mute
esta ativando?
NÃO
Possui sinal
nos pinos 3 e
23 do IC450
NÃO
NÃO
SIM
Verif. Alto
falantes
Verificar IC450 e
p
olariza
ç
ões
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 55
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
8.0 FORMAS DE ONDA
8.1 FORMAS DE ONDA : FONTE
CONDIÇÕES DE AJUSTES :
Voltagem de rede 120Vac - Padrão de barras coloridas - Magic+Brilho
54
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 56
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
8.2 FORMAS DE ONDA: FONTE
55
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 57
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
8.3 FORMAS DE ONDA: VERTICAL
56
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 58
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
8.4 FORMA DE ONDA: HORIZONTAL
57
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 59
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
8.5 FORMA DE ONDA: NO IC101
58
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 60
ITAUTEC PHILCO
SUPORTE-PHILCO – REDE DE SERVIÇOS – GSM TPF34P41/TPF32P51
59
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Page 61
ITAUTEC PHILCO
SUPORTE-PHILCO – TELESERVIÇOS – GAM TPF34P41/TPF32P51
8.6 FORMAS DE ONDA : PLACA DE CINESCÓPIO
60
Todos os direitos de reprodução reservados ao Grupo Itautec -Philco
Loading...
