Manual Técnico

FORNO MICROONDAS

PMS38NP

0800-415300

Prefácio

O Departamento de Assistência Técnica da PHILCO espera com este manual, fornecer informações importantes aos
Serviços Autorizados, proporcionado-lhes condições técnicas, para possibilitar um bom serviço de manutenção;
com qualidade e agilidade, preservando a qualidade do produto e possibilitando ao Técnico aprimorar-se e
desenvolver-se profissionalmente.

Atenciosamente

Departamento de Assistência Técnica
PHILCO.

Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,

sem prévio aviso, as modificações técnicas que julgar conveniente.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.

2

ÍNDICE

1 DESCRIÇÃO DO PRODUTO
2 ESPECIFICAÇÕES TÉCNICAS
3 CONHECENDO O PRODUTO
4 CARACTERISTICAS
5 ATERRAMENTO
6 INSTALAÇÃO
7 CUIDADO BÁSICO DURANTE MANUTENÇÃO
8 DIAGRAMA EM BLOCOS
9 MEDIÇÃO DA POTÉNCIA DE SAÍDA DO MICROONDAS

9.1 MATERIAL NECESSÁRIO

10 PROCEDIMENTO PARA TESTE DOS COMPONENTES

10.1 MAGNETRON

10.2 TRANSFORMADOR DE ALTA

10.3 CAPACITOR

DE ALTA TENSÃO

10.4 DIODO DE ALTA TENSÃO

10.5 MOTOR DO PRATO/VENTILADOR

10.6 TERMOSTATO

10.7 CHAVES MICRO INTERRUPTORES

11 PLACA DE CONTROLE
12 ESQUEMA ELÉTRICO DA PLACA CONTROLADORA
13 DIAGRAMA ELÉTRICO
14 ÁRVORE DE DEFEITOS
15 EQUIPAMENTOS UTILIZADOS
16 TRAVA DE SEGURANÇA

04
04

04
04
05
05
05
06
06
06
07
07
07
08
08
09
09
09
10
11
12
13
13
13

Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,

sem prévio aviso, as modificações técnicas que julgar conveniente.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.

3

1 DESCRIÇÃO DO PRODUTO

A

B

C

D

E

F

G

G

2 ESPECIFICAÇÕES TÉCNICAS

Tensão (Vac)
Potência Consumo (W)
Potência nominal (W)
Consumo (Kwh)
Consumo (A)
Capacidade (l)
Freqüência M icroondas (Hz)

FORNO MICROONDAS 31L PMS38NP

127V - 056051013/ 220V - 056052013

127 220

1400 1400

900 900

1,4

11 7,0

31

2450

Especificações técnicas

3 CONHECENDO O PRODUTO

D

E

F

G

G

B

C

4 CARACTERÍSTICAS

Teclas fáceis: KIDS e COZINHAR
Opções cozinhar e cozinhar por peso

Opções Descongelar Rápido ou Descongelar por Peso
900W de potência
Função relógio
Função timer
Função reaquecer
Capacidade: 31

litros

Trava de segurança

Disponível em 127V e 220V

A)Painel de controle
B)Haste giratória
C)Suporte em anel giratório
D)Prato de vidro

A

E)Janela para observação
F)Moldura da porta
G)Sistema interno de travas de segurança

Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,

sem prévio aviso, as modificações técnicas que julgar conveniente.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.

4

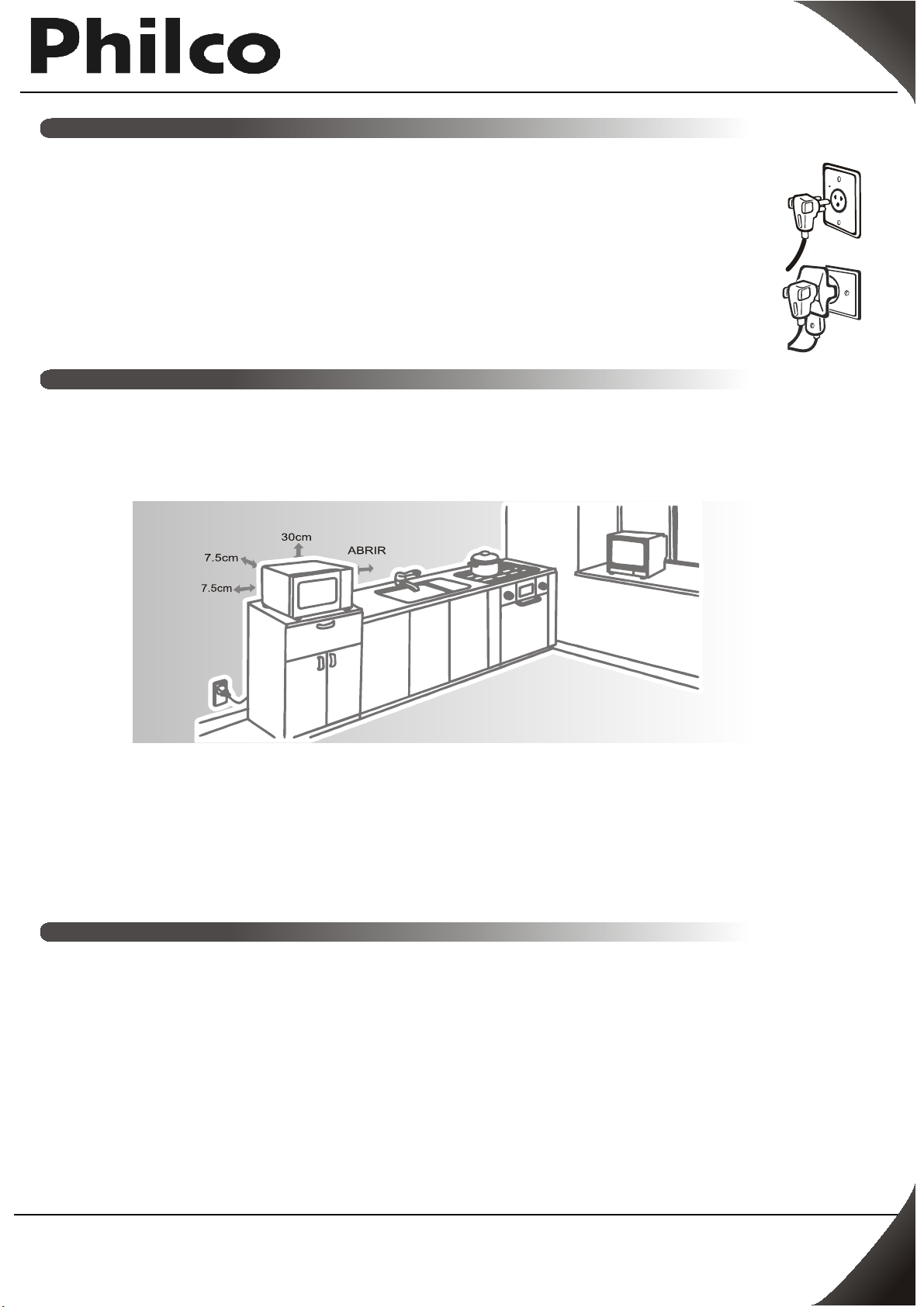

5 ATERRAMENTO

Este aparelho deverá ser conectado a uma tomada aterrada conforme normas e padrões vigentes,

Correto

o aterramento diminuirá o risco de choque elétrico. Verificar com um eletricista qualificado, se
houver dúvidas quanto ao aterramento do produto. Não modificar o plugue fornecido com o
produto caso não consega encaixá-lo na tomada elétrica.

Errado

6 INSTALAÇÃO

1.Selecionar uma superfície nivelada que ofereça espaço livre suficiente para o livre fluxo de ar pelas aberturas do

forno.
NOTA: Não bloquear a saída de ar situada na lateral do aparelho.

5

É necessária uma distância mínima de 7,5 cm entre o forno e as paredes adjacentes. Um dos lados deve ser aberto.

(1) Deixar um mínimo de 30 cm de espaço acima do forno.
(2) Não remover os pés da parte de baixo do forno.
(3) Bloquear as entradas/saídas de ar pode danificar o forno.
(4) Colocar o forno longe de rádios e TVs. Os microondas podem interferir no bom funcionamento destes aparelhos.

7 CUIDADOS BÁSICOS DURANTE A MANUTENÇÃO

O forno microondas funciona com alta tensão e alta corrente, além do perigo de irradiação das microondas, por isto
devemos tomar alguns cuidados básico durante o conserto:

- Nunca colocar a mão ou objetos metálicos nos pontos de alta tensão com o forno ligado .

- Não medir a tensão no

filamento do magnetron a não ser com instrumento apropriado para tal finalidade.

- Não ligar o forno se a porta ou a cavidade estiverem enferrujadas ou amassadas.

- Verificar se as travas da porta estão boas.

- Verificar funcionamento das micro chaves.

Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,

sem prévio aviso, as modificações técnicas que julgar conveniente.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.

5

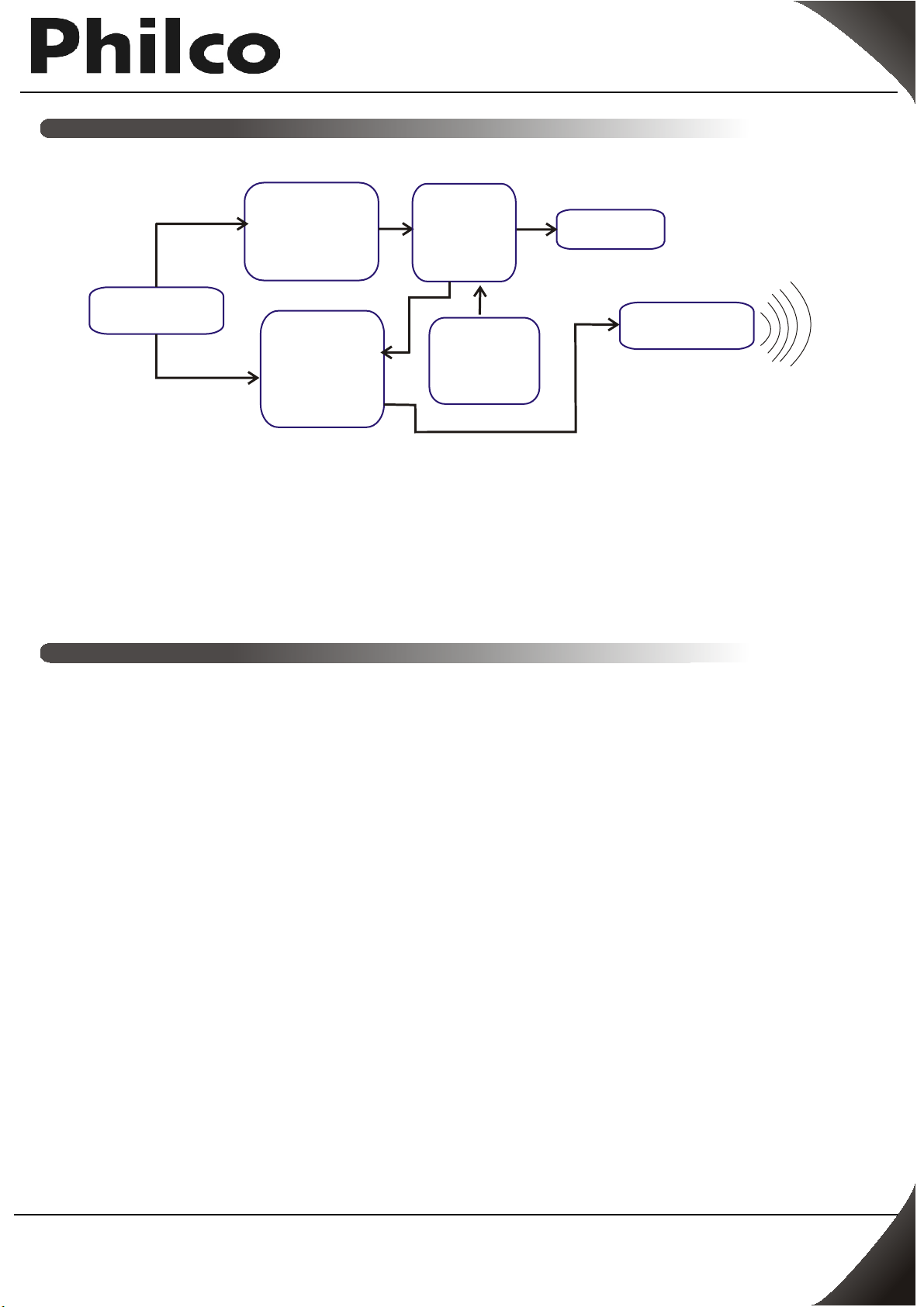

8 DIAGRAMA EM BLOCOS

(A)

Fonte de

Alimentação

(B)

Placa

de

(D)

Display

Controle

220/127 Vac

(E)

Fonte

de

alimentação

( )

C

Unidade

do

Teclado

(F)

Magnetron

(Alta Tensão)

A- Fonte de alimentação: alimenta a placa de controle .
B- Placa de controle: controla o funcionamento do circuito de alta tensão e funções do teclado.
C- Unidade do teclado: escolhe-se a função a ser usada.
D- Display: Mostra a função escolhida.
E- Fonte de alta tensão: alimenta o magnetron.
F- Magnetron: Produz

as microondas.

9 MEDIÇÃO DE POTÊNCIA DE SAÍDA DO MICROONDAS

9.1 Material necessário

-Recipiente de vidro cilíndrico para 1 litro, com diâmetro externo igual a 190mm e espessura da parede do

recipiente igual a 3 mm.

- Termômetro de vidro com coluna de mercúrio com escala graduada de 1/10 de grau para medir até 100°C .

OBS: A Potencia útil e afetada

pela variacão da rede.

Como realizar o teste

- Encher o recipiente de vidro com 1litro de água (temperatura de 10°C ± 1°C), se necessário água gelada.

- Misture a água com o termômetro e anote a temperatura, indicada no termômetro como sendo a

temperatura inicial (TI)

- Colocar o recipiente com

a água dentro do forno e no centro do prato giratório.

- Ajustar o microondas com um tempo de 48 segundos na potencia máxima (10).

- Quando terminar o tempo, retirar imediatamente o recipiente do forno e mexer a água com o termômetro
para homogeneizar a temperatura.
Medir o valor e

anotar como sendo temperatura final (TF).

- Calcular a diferença subtraindo a temperatura inicial (TI) da temperatura final (TF) e anotar esse valor sendo a
diferença de temperatura (DT).

Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,

sem prévio aviso, as modificações técnicas que julgar conveniente.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.

6

- Aplicar o resultado da diferença calculada (DT) na formula abaixo ou multiplicar por 90 e, desta forma
,obtem-se o resultado.

Potência=

4.187(DT)

T(48)

Onde: 4.187 coeficiente da água x 1000(ml de água)
48= Tempo padrão e 46,5 segundos +1,5 segundos

Potência de saída = 90 x (DT)

Para aquecimento

do filamento do magnetron

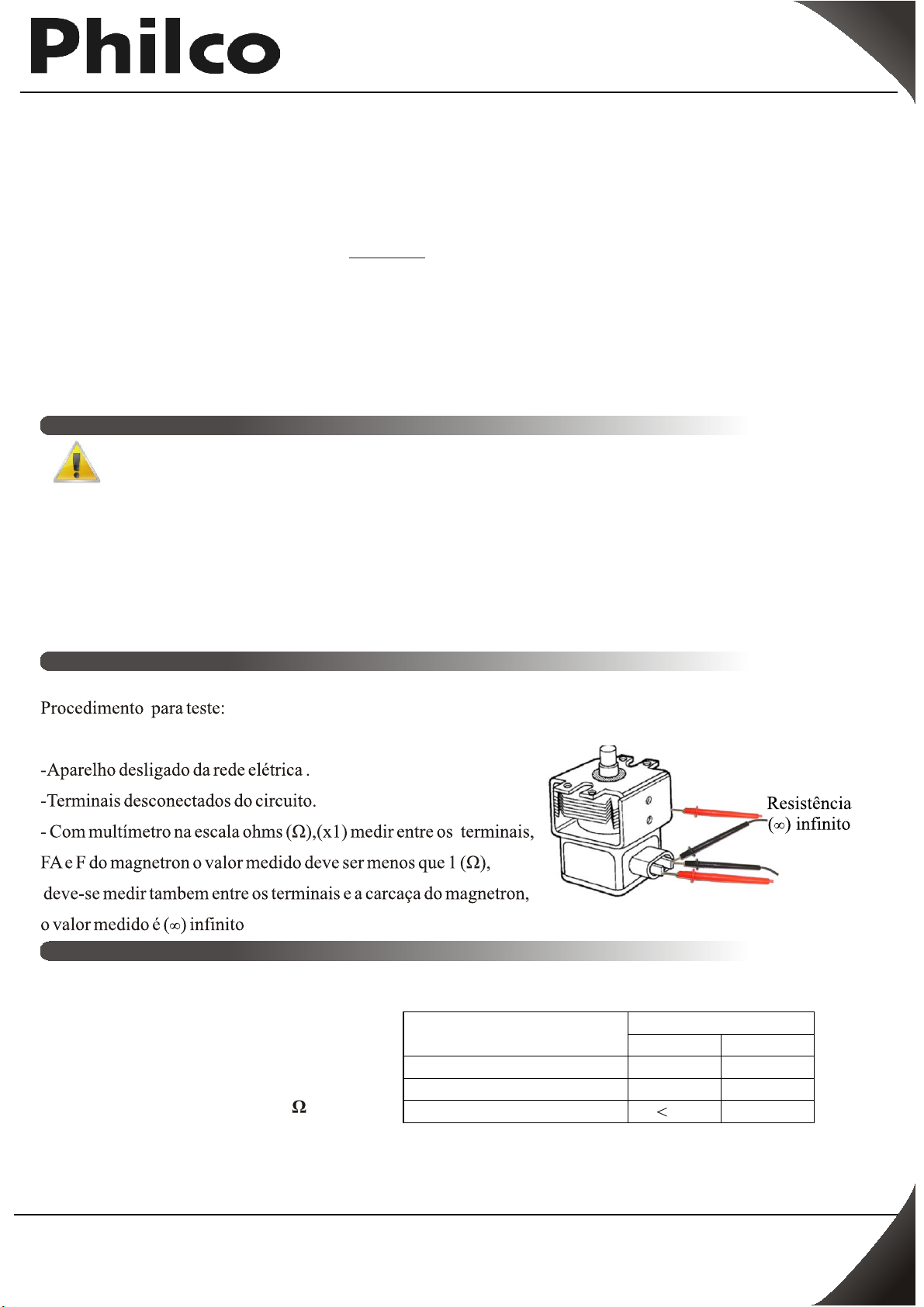

10 PROCEDIMENTO PARA TESTE DOS COMPONENTES

PRECAUÇÃO

- Desconecte o cabo da tomada sempre que remover o gabinete.

- Inicie os testes somente depois de descarreagar o capacitor de alta tensão.

- Para descarregar o capacitor de alta tensão encostar chave de fenda

(isolada) entre terminais do mesmo e a

carcaça.

- Desconectar os fios de enrolamento primário do transformador de alta tensão.

10.1 MAGNETRON

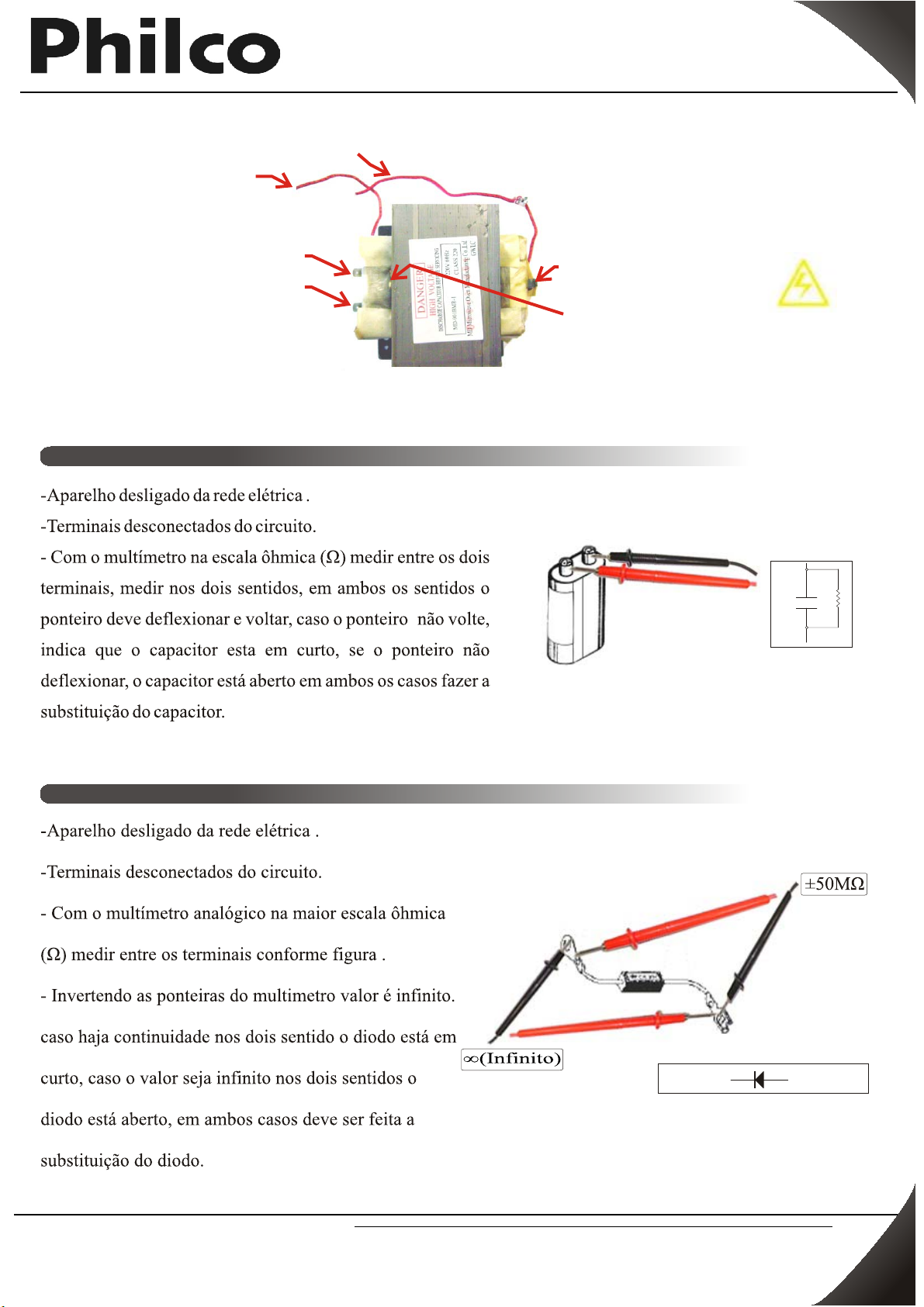

10.2 TRANSFORMADOR DE ALTA

Procedimento para teste:

-Aparelho desligado da rede elétrica .

-Terminais desconectados do circuito.

- Com multímetro na escala ohms ( ) (x1)
medir entre os terminais, conforme tabela .

Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,

sem prévio aviso, as modificações técnicas que julgar conveniente.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.

magnetron

Transformador AT

Enrolamento primário
Enrolamento alta tensão
Enrolamento filamento

tabela ôhmica

Resistência
< 1 ohms

Valor ôhmico (Ω)

127VAC 220VAC

±1 ±1,5

±112 ±102

1 1

<

7

Enrolamento do filamento

Enrolamento do filamento

Enrolamento Primário
Enrolamento Primário

Transformador de alta Tensão

No terminal de alta tensão esta conectado o fusível de alta tensão de valor 5Kv/0.8A

10.3 CAPACITOR DE ALTA

Enrolamento de alta Tensão

Enrolamento de alta Tensão

20V10

Capacitor de alta tensão

Símbolo

10.4 DIODO DE ALTA TENSÃO

Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,

sem prévio aviso, as modificações técnicas que julgar conveniente.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.

-

-

Diodo de alta tensão

+

Diodo

+

CATODO

+

-

Simbologia

ANODO

8

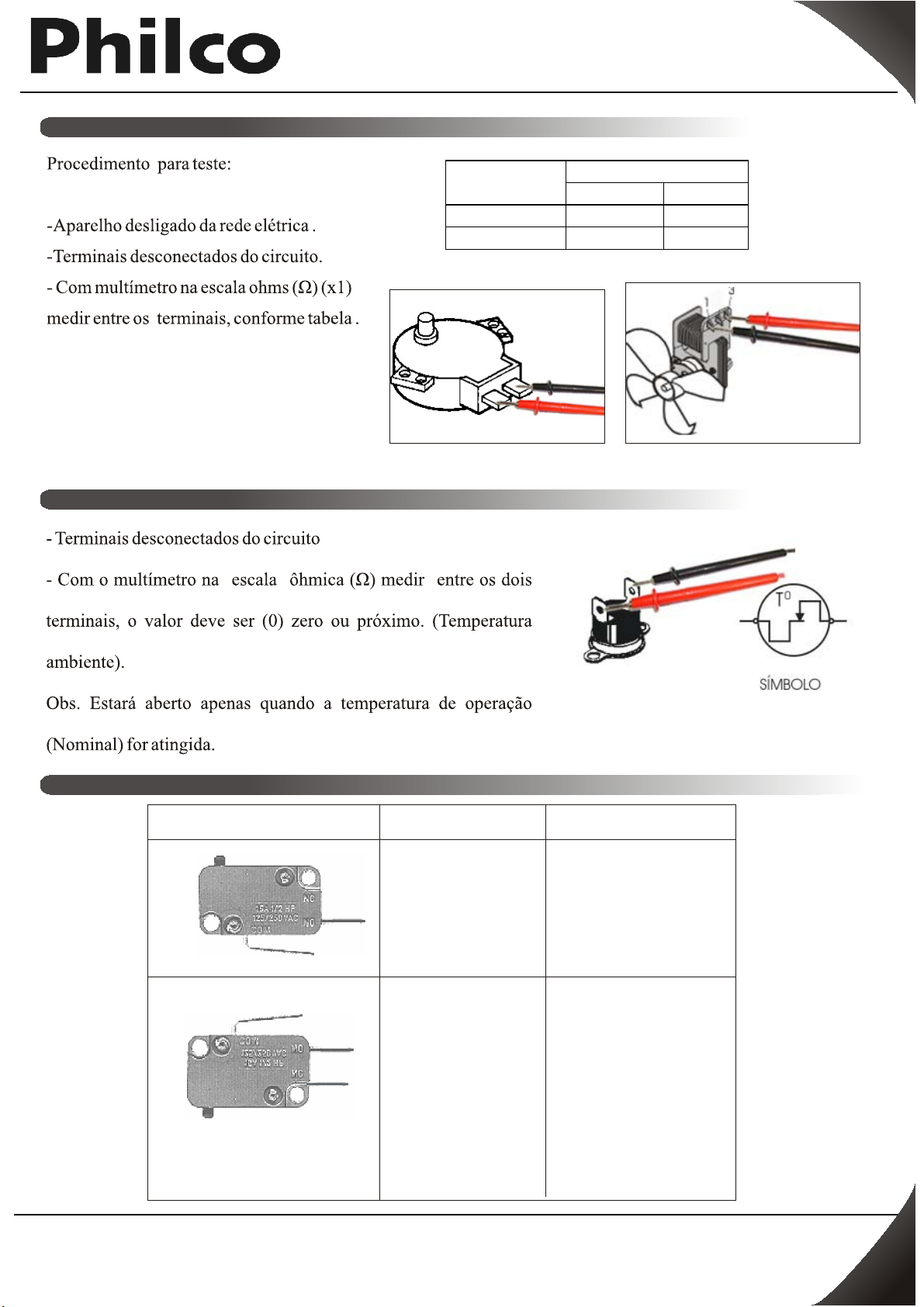

10.5 MOTOR PRATO/VENTILADOR

10.6 TERMOSTATO

Motores

Ventilador
Prato

Motor Prato

Valor ôhmico (Ω)

127 VAC 220VAC

±68 ±286

±3,74k ±14k

Motor Ventilador

10.7 CHAVES MICRO- INTERRUPTORES

Micro- Interruptor

Chave Primaria

½ Contato fechado

1

4
2

Chave monitora

2/4 Contato aberto

Disponivel em 220Vac

Termostato

Porta Aberta Porta Fechada

Contato Aberto

R= ∞ (Ω) OHMS

Contato fechado

R= 0 (Ω) OHMS

½ Contato Aberto

R= 0 (Ω) OHMS

1/4 Contato aberto

R= ∞ (Ω) OHMS

R= ∞ (Ω) OHMS

1/4 Contato fechado

R= 0 (Ω) OHMS

2/4 Contato Aberto

R= ∞ (Ω) OHMS

R= ∞ (Ω) OHMS

Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,

sem prévio aviso, as modificações técnicas que julgar conveniente.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.

9

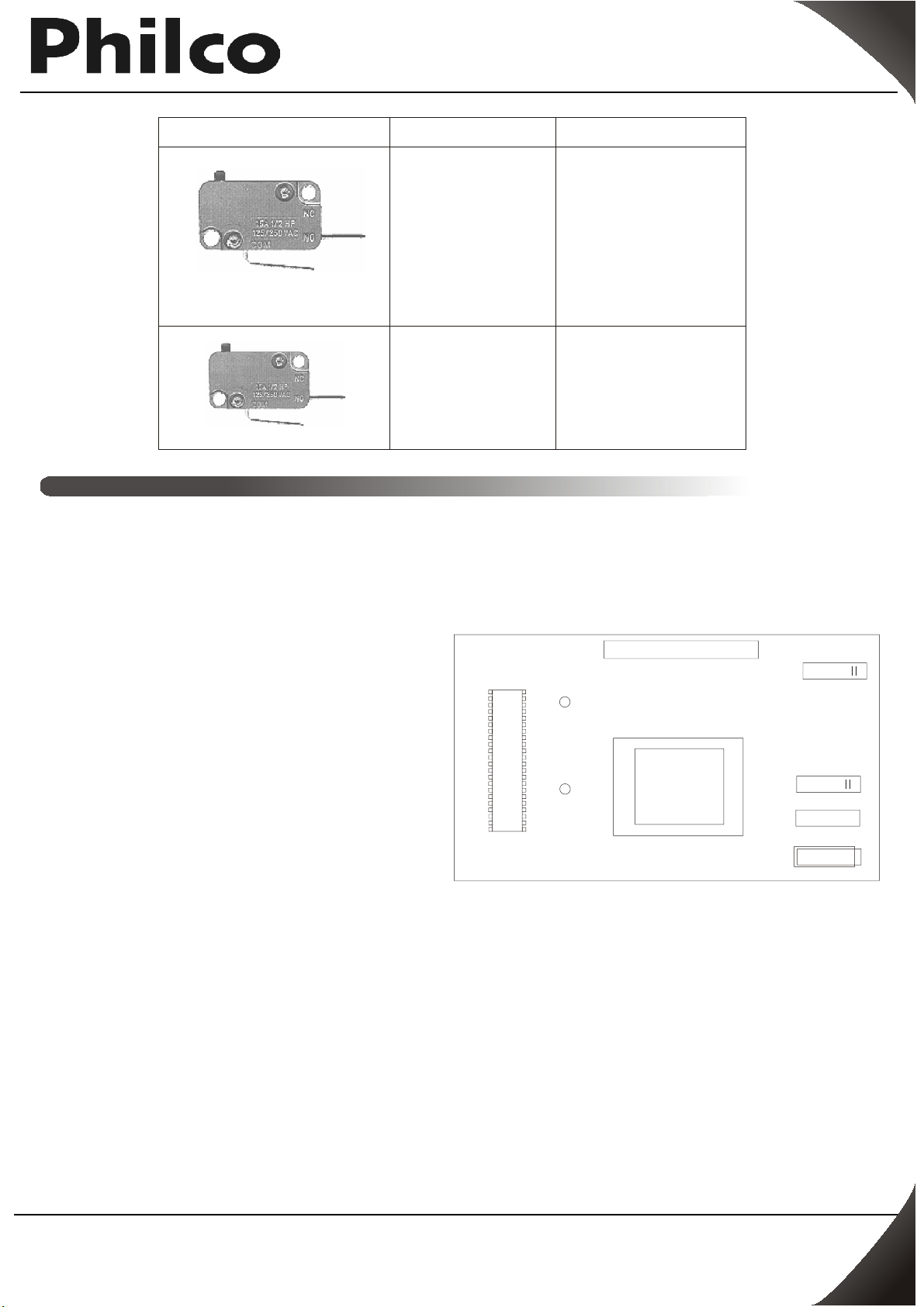

Micro- Interruptor

Porta Aberta

Porta Fechada

Contato Aberto

R= ∞ (Ω) OHMS

Chave monitora

Disponivel em 127Vac

Contato Aberto

R= ∞ (Ω) OHMS

Sensor da porta

11 PLACA DE CONTROLE

Descrição dos componentes da placa de controle.

TO2 - Conector de entrada AC.
TRANS - Transformador da baixa tensão para
alimentação da PCI
IC1 - Circuito integrado responsável pelas funções do

Contato fechado

R= 0 (Ω) OHMS

Contato fechado

R= 0 (Ω) OHMS

B

CN1

BUZZER

teclado e display.
Main - Relé de acionamento dos motores e lâmpada.
VPC - Relé de acionamento do circuito de alta tensão .
Y,B - Ligações da chave

micro interruptor sensor da
porta.
CN1 - Conector da membrana (Teclado) .
LED DISPLAY
BUZZER- INDICADOR SONORO

Legenda

IC1

TRANS

Y

Placa de controle

VPC

GRIIL

MAIN

Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,

sem prévio aviso, as modificações técnicas que julgar conveniente.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.

10

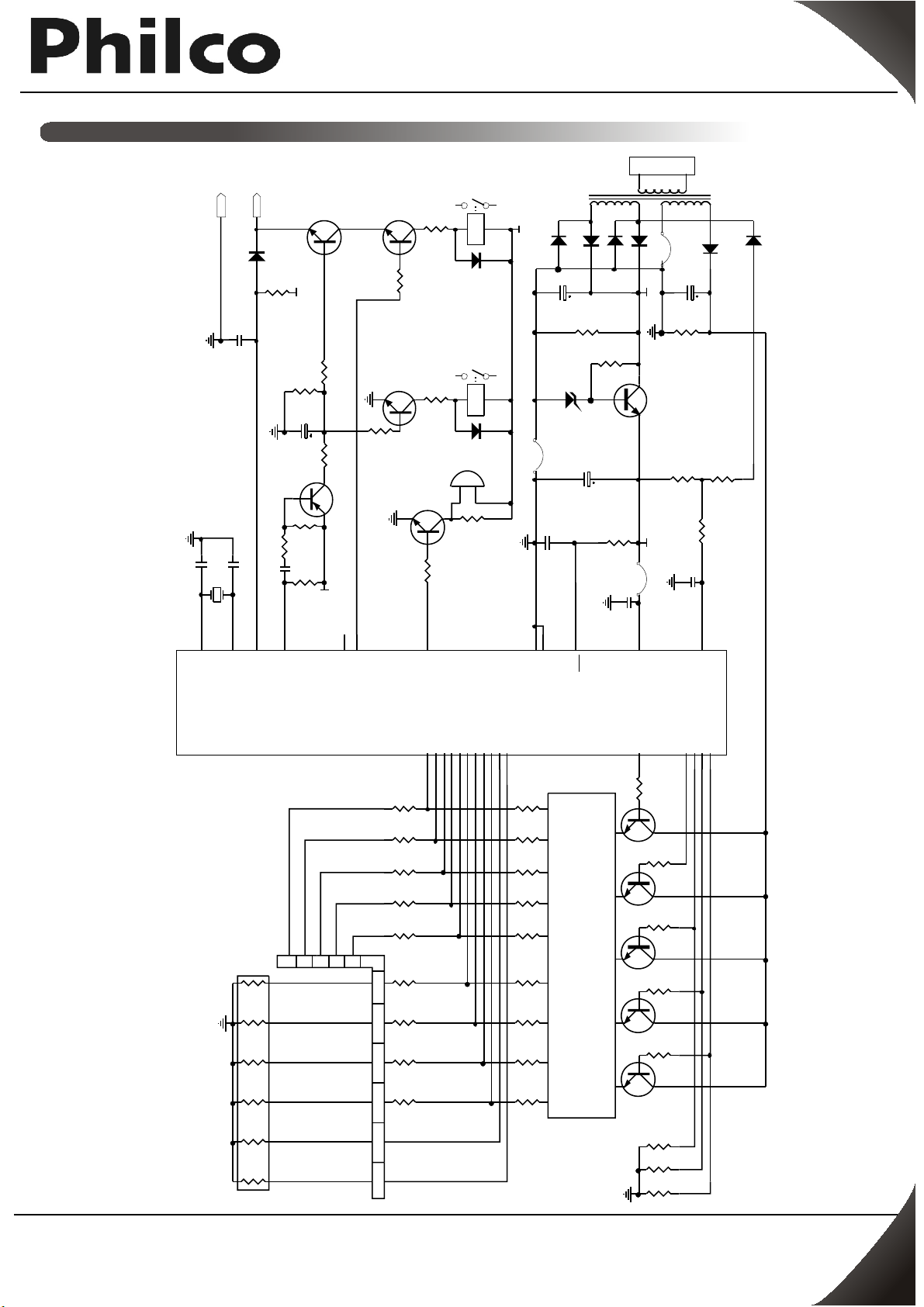

12 ESQUEMA ELÉTRICO DA PLACA CONTROLADORA

Y

B

VPC

R20

4.7K

15ohm

Q3

R23

15ohm

Q4

R26

4.7K

27

PE0

R21

Q13

5.1K

D11

MAIN

D12

BUZZER

R42

12pF

C16

12pF

OSC

4.19MHz

OSC122OSC223PA4

D14

R3

10K

C14

103

10uF

R25

2K

C15

C8

105

20

24

PC3

+5V

10k

C7

10K

10K

Q5

R38

4.7K

R39

R24

R41

330

Q7

R40

R43

+5V

4.7K

26

PA525PF0

+VDD

104

8

T06RESET

GND

330uF/25V

J2

C6

D5

C1

5.6V

ZD1

7

10K

100uF

1

D2

D3

D4

VDD

R1

R4

4.7K

Q1

C2

+5V

R28

10K

J1

C5

104

21

VDD

2

J3

1000uF/16V

C4

R2

10K

R6

10K

C3

103

4.7K

T01

TRANS

D1

D6

R5

1K

R7

18

PE1

SH69P25

U1

PB09PB110PB211PB312PD013PD114PD215PD316PC017PC128PC2

19

R33

R58

1k

R57

1k

R56

1k

R55

1k

RA1

A07-103J

10k

10k

10k

10k

R54

1k

R50

1K

R51

1K

R52

1K

R53

1K

100

Seg1

R32

100

Seg 2

R31

100

Seg 3

R30

100

Seg4

LED MODULE

R29

100

Seg 5

R34

100

Seg 6

R37

100

Seg 7

R36

100

Seg 8

R35

100

Seg 8

PA3

Com1 Com2

Com3 Com4 Com5

PA2

PE21PE32PF1

3

5

4

R10

Q8 Q9

R11

R12

Q10 Q11 Q12

R13 R14

10k

10k

4.7K

4.7K

4.7K

R17

R16

R15

Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,

sem prévio aviso, as modificações técnicas que julgar conveniente.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.

11

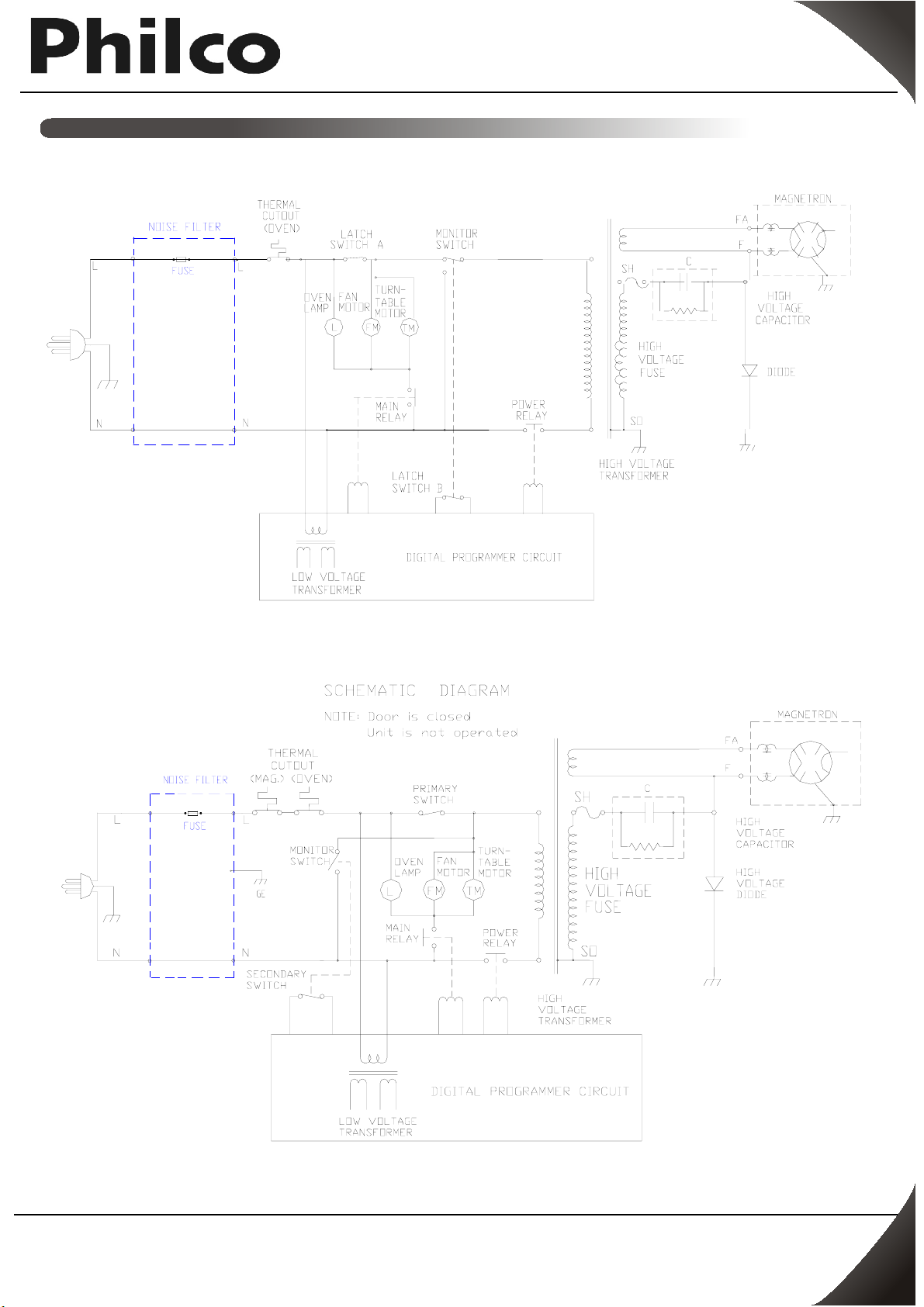

13 DIAGRAMA ELÉTRICO

Esquema elétrico 127V

Esquema elétrico 220V

Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,

sem prévio aviso, as modificações técnicas que julgar conveniente.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.

12

14 ÁRVORE DE DEFEITOS

Sintonia Causa Correção

-Não liga mas fusível
Funcionando.

-Não liga/ Fusível queimado . -Micro- interruptor com defeito

-Protetor térmico com defeito

-Placa de controle com defeito

-Circuito de alta com efeitos
(Transf. Cap) .

-Trocar protetor térmico.

-Trocar placa de controle.

-Trocar o Micro- interruptor .

-Trocar componente
danificado do circuito de alta
alta.

-Baixa potência de saída de
microondas: leva mais tempo
para cozinhar o alimento .

-Baixa tensão na tomada de
energia.

-Fiação com mau contato ou solta
do circuito filamento do
magnetron.

-Falha do magnetron.

-Verificar se a rede esta bem
dimensionada, para evitar
quedas de tensão.

-Reparos nos conectores do
circuito de alta

-Substituir o magnetron.

-Lâmpada e motores (ventilador,
prato)

-Liga ao fechar a porta .

- Motor do prato não funciona.

- Micro-interruptor da porta e/ou
fiação.

- Fiação do motor solta ou
interropida

- Verificar fiação com mau
contato e/ou solda.

-Substituir Micro- interruptor
da porta.

- Verificar conexões.

- Substituir o motor do prato.

- Motor c/defeito .

-Não aquece -Fusível de alta. - Verificar Fusível de alta

15 EQUIPAMENTOS UTILIZADOS

REV.0 11/09

MULTÍMETRO ANALÓGICO MINIPA ET-3021

16 TRAVA DE SEGURANÇA

Trava de segurança evita que crianças usem o forno sem a supervisão de um adulto .
Para evitar a trava de segurança seguir os passos seguintes.

1 - Pressionar a tecla “cancela” por 2 segundos a mensagem “lock” (Trava) será mostrada

no visor .
2 - Para cancelar pressionar novamente a tecla “cancelar” por 3 segundos e a mensagem “lock” desaparecerá do
visor .

Em caso de dúvidas, entrar em contato pelo telefone 0800-415300

Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,

sem prévio aviso, as modificações técnicas que julgar conveniente.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.

13
