VISTA EXPLODIDA
VEX.PH.FMO.020.REV.0 JULHO/2012
FORNO MICROONDAS PMS24
PRODUTO CÓDIGO TENSÃO PADRÃO E N° SÉRIE
056051025ATX
127V
0 00 00000 00 X000X
056052025ATX
220V
0 00 00000 00 Y000X
(X
) - O último algarismo nas colunas "Código" e "Padrão N° Série" significa a versão do aparelho.
FORNO MICROONDAS
PMS24
P12
C04
C05
P06
P11
P13
P18
C19
P16
CJ1
C03
CJ2
C02
C20
C01
P29
C18
New Parts
P33
P32
C17
P31
C15
P27
P26
C08
C12
P23
C09
PAG. 2/4
C11
C14
C07
Page 3
VEX.PH.FMO.020.REV.0 JULHO/2012
FORNO MICROONDAS PMS24
ITENS DA VISTA EXPLODIDA
N° CÓDIGO DESCRIÇÃO DA PEÇA
075659 LAMP 20W 125V FMO
070611 LAMP 20W 230V E-14
CJ2 773720 CONJ PORTA FMO PMS24
C01 071298 FUSIV AT 5KV 0,7A
C02 070608 DIODO 12KV 350mA T3512H. CL01-12
070562 CAP AT 0.70uF 2100V
070577 CAP AT 0.75uF 2100V
075641 PLACA FILTRO AC 127V FMO PMS18N
075669 PLACA FILTRO AC 220V FMO PMS18N
075973 MOTOR VENT GAL6309U-ZD 120V 60Hz
075985 MOTOR VENT GAL6309E-ZD 220V
C07 773717 TERMOST 180C KSD180 PMS24
C08 772913 MAGNETRON GALANZ M24FA-410A(GEMEC)
C09 071242 MICRO CHAVE NA 16A 125V
073522 MICRO CHAVE NF 16A 125V
070613 MICRO CHAVE NA-NF 15A 125V
779539 TRAFO AT (AL-700U-2/76120XD-5) 120V 60Hz
779586 TRAFO AT (GAL-800E-4/86220XC-5) 220V 60Hz
770836 CORD 3X1.5 BR CIL 4.8mm 16A FMO
771250 CORD 3G1.0 BR CIL 4mm 10A FMO
075657 MOTOR SM-16U 120V 3W 6RPM 60Hz
075675 MOTOR SM-16E 220V 3W 6RPM 60Hz
773710 PLACA CONTR 127V FMO PMS24
773725 PLACA CONTR 220V FMO PMS24
C18 773711 TECLADO MEMBRANA FMO PMS24
C19 773716 TERMOST 105C KSD105 PMS24
077393 FUSIV PORCELANA 15A 250V 5x20mm
070579 FUSIV PORCELANA 8A 250V 5x20mm
773719 VENTOINHA FMO PMS24 127V
773726 VENTOINHA FMO PMS24 220V
P11 773718 RODIZIO PRATO FMO PMS24
P12 075653 PRATO FMO 245mm PMS18N
P13 075643 TAMPA GUIA ONDAS 115x46mm
P16 773722 CAVIDADE FMO PMS24
773721 COBERTURA FMO PMS24 127V
773728 COBERTURA FMO PMS24 220V
P23 773709 SUPORTE MICRO CHAVES FMO PMS24
P26 075661 PEZINHO FMO
P27 773723 FUNDO FMO PMS24
P29 773712 PAINEL FRONT FMO PMS24
P31 773714 ALAVANCA PORTA FMO PMS24
P32 773715 MOLA ALAVANCA PORTA FMO PMS24
P33 773713 BOTAO PORTA FMO PMS24
C05
CJ1
C14
P18
P06
C12
C03
C04
C20
C17
C15
C11
CÓDIGO DESCRIÇÃO DA PEÇA
773478 CAIXA UNIT 127V FMO PMS24
773479 CAIXA UNIT 220V FMO PMS24
773480 FOLHETO INSTR FMO PMS24
773724 CONJ CALCO FMO PMS24
773480 CERTIF GAR ELET ELETRONICOS PHILCO
ACESSÓRIOS
New Parts
DEMAIS ITENS FORNECIDOS
NOTA:
- Esta lista está sujeita a alterações sem aviso prévio, favor consultar
o site www.telecontrol.com.br para informações atualizadas.
- Em caso de dúvidas entrar em contato com o Suporte Técnico.
- Somente os itens que possuem códigos serão fornecidos.
PAG. 3/4
Page 4
VEX.PH.FMO.020.REV.0 JULHO/2012
FORNO MICROONDAS PMS24

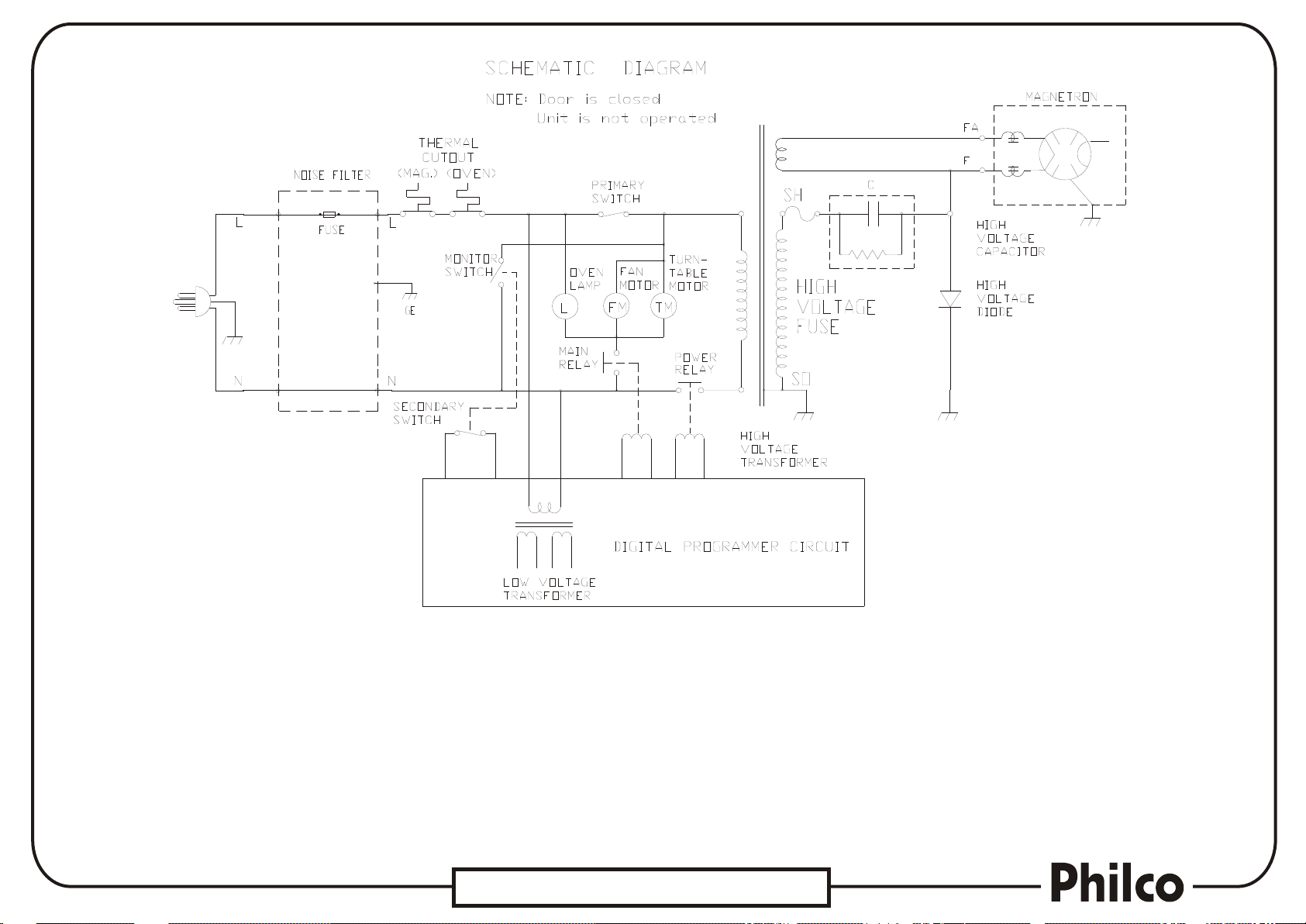

DIAGRAMA ELÉTRICO
New Parts
S210W521082GB/
S210W521079GB
SEB207STB-PAOCOB (P70B20AP-ST)/
SEB207STB-PAOCOS (P70B20AP-ST)
PAG. 4/4
