Philco PH29B Schematic

Download
Manual Técnico
TV PH29B
0800-415300
Prefácio
Atenciosamente
Departamento de Assistência Técnica PHILCO.
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
2
SUMÁRIO
1 DESCRIÇÃO DO PRODUTO 2 ESPECIFICAÇÕES TÉCNICAS 3 INSTRUÇÕES DE SEGURANÇA 4 IDENTIFICAÇÃO DOS COMPONENTES 5 SINTONIZADOR
5.1 IDENTIFICAÇÃO DOS PINOS
5.2 TABELA DE TENSÃO
6 FONTE DE ALIMENTAÇÃO
6.1 CIRCUITO INT NCP1337P
6.2 CONFIGURAÇÃO DOS TERMINAIS
6.3 TABELA TENSÃO
7 CIRCUITO CHAVEAMENTO
7.1 TRANSISTOR FET SK2996
7.2 CONFIGURAÇÃO DOS TERMINAIS TABELA TENSÃO
7.3
8 CIRCUITO VERTICAL
8.1 CIRT INT STV8172A
8.2 CONFIGURAÇÃO DOS TERMINAIS
8.3 TABELA TENSÃO
9 MICROPROCESSADOR TDA11145
9.1 CONFIGURAÇÃO DOS TERMINAIS
9.2 TABELA TENSÃO
10 CIRCUITO HORIZONTAL
10.1 TRANSISTOR SD667A
10
10
5
5
5
6
6
6
6
7
7
7
7
7
7
7
8
8
8
8
8
8
9
9
10.2 CONFIGURAÇÃO DOS TERMINAIS
10.3 TABELA TENSÃO
10.4 TRANSISTOR FET D1556
10.5 CONFIGURAÇÃO DOS TERMINAIS
10.6 TABELA TENSÃO
11 LINHAS
DE DADOS SCL E SDA 12 CIRCUITO RGB 13 CONDIÇÃO DE TESTE 14 FORMAS DE ONDAS
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
10
10
10
10
10
11
11
12
12
3
15 DIAGRAMA EM BLOCOS
14

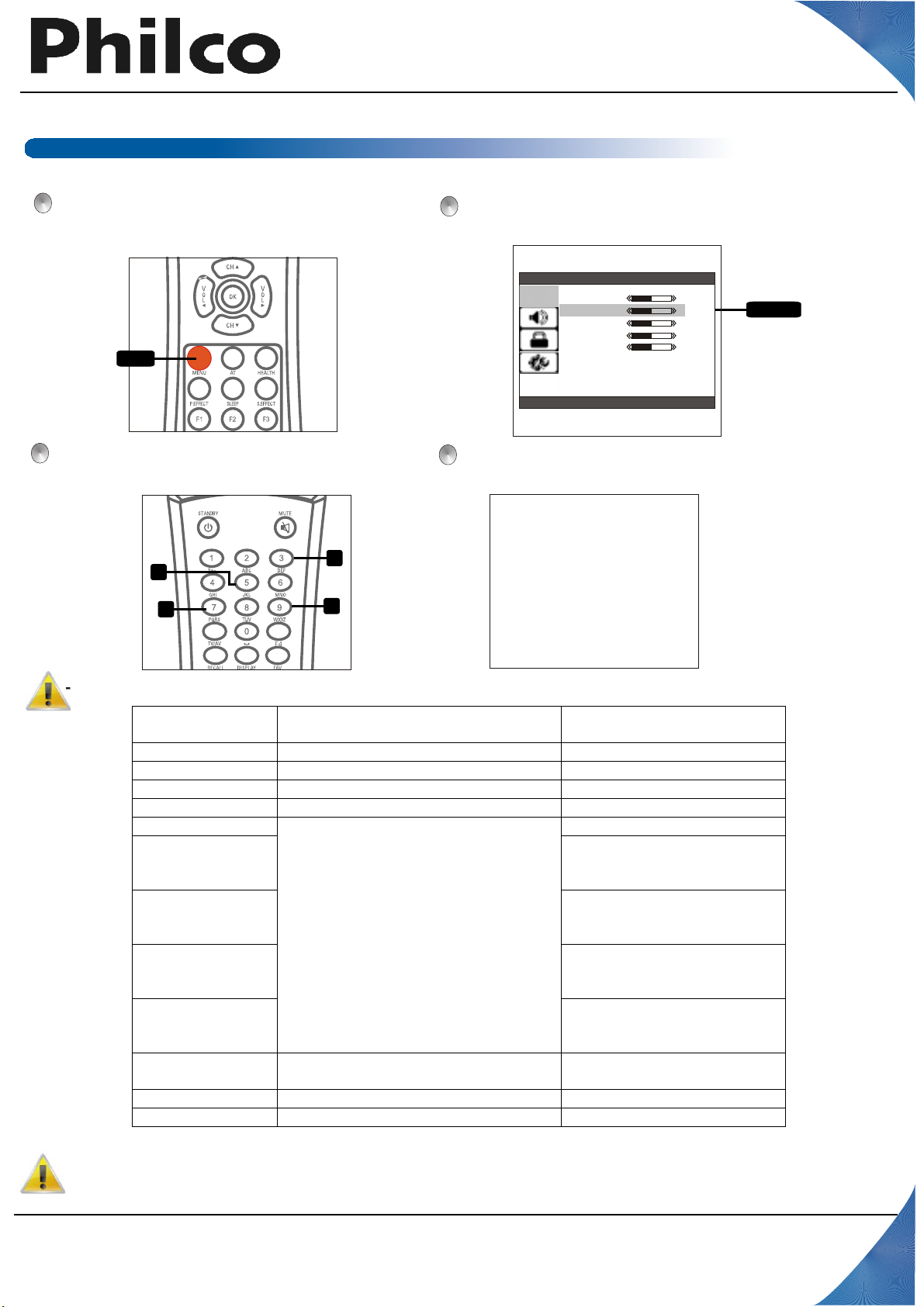

16 ACESSO AO MODO FABRICA
16.1 TABELA DOS PARAMETROS
EQUIPAMENTOS UTILIZADOS
17
15
16
18
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
4
1 DESCRIÇÃO DO PRODUTO
-
2 ESPECIFICAÇÕES TÉCNICAS
IMAGEM/TELA
•Tela: 29”
•Tipo de tela: CRT
•Formato: 4:3
•Diagonal Visual: 66,9 cm
RECEPÇÃO
•Sintonia: Digital PLL
•Modulação: PAL-M / NTSC
•Faixa de recepção: VHF (canais 2 a 7): 54 - 180MHz VHF (canais 8 a 13): 180 - 2
•Consumo de energia STANDBY: <2 W UHF (canais 14 a 51): 470 - 746MHz
TV PH29B (057103017ATA)
CONECTIVIDADE
entradas de áudio L/R (Esq/Dir) e vídeo
•2
•1 saída de áudio L/R (Esq/Dir) e vídeo
•1 entrada Vídeo Componente
GERAL
•Temperatura ambiente: 0°C a 40°C
•Alimentação: 110 ~ 240V
•Freqüência: 50/60 Hz
•Consumo máximo: < |100W
•1 entrada do tipo coaxial para conexão de antena externa
SOM
•Potência de saída (RMS): 2x5W
•Alto-falantes ohm | 2x5W
internos: 8
3 INSTRUÇÕES DE SEGURANÇA
1º Quando o receptor esta em operação, são geradas tensões potênciomente altas em torno de 25-29kV, operar o receptor fora do seu gabinete ou com a tampa traseira removida pode causar perigo de choque elétrico. 2º Sempre descarregue o anodo do cinescópio ao terra para evitar o risco de choque
elétrico.
Procedimento para descarregar o anodo do cinescópio.
Ligue uma ponta de prova isolada de um condutor ao terra do “AQUADAG” para cinescópio onde se conecta a armação do tubo de imagem, encoste a outra ponta de prova no terminais do anodo do cinescópio . 3º Medir a alta tensão utilizando
equipamento apropriado ,equipado com um ponta de prova adequada “Não fazer medições na alta tensão provocando arcos ou faiscamentos”. 4º Sempre desligue o plugue de rede da tomada AC antes de substituir qualquer componentes. 5º Não aplicar nenhuma alimentação no aparelho sem que todos os dissipadores térmicos dos semicondutores estejam ,
instalados. 6º Sempre conecte primeiro a ponta de prova negativa do instrumento de medições antes de conectar o positivo e para remover retire por ultimo a ponta de prova negativa. 7º Atenção: Não conectar a ponta de prova (Negativo) do instrumento nos dissipadores térmicos .
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
35
4 IDENTIFICAÇÃO DOS COMPONENTES
Código Descrição Local Função
707556 CI NCP1337 (PDIP7)(PTH) IC801 Oscilador PWM 701632 CI TL431,KA431 (TO-92)(PTH) IC802 Regulador Ajustável de 3 terminais 707559 CI PC123 (OPTO)(DIP-4)(PTH) IC803 Foto Acoplador 707561 TRANSISTOR SK2996 (TO-220NIS)(PTH) Q801 Transistor Mosfet 707557 TRAFO CHOPPER BCK-4216 T801 Transistor Chopper 707589 CI TDA11145P (PH14D PH21C PH29B) IC201 Microprocessador 707552 CI 24C16 PTH(PDIP8)(PH29B) IC202 Memória EEPROM 707565 SELETOR F07GP-4ND-E TU101 Sintonizador 706911 CI STV8172A (HEPTAWATT)(PTH) IC301 Saída Horizontal 707560 TRANSISTOR SD667A (TO-92)(PTH) Q401 Transistor driver do horizontal 707562 TRANSISTOR 3DD1556 (TO-3P)(PTH) Q402 Transistor saída Horizontal 707567 TRANSISTOR IRF630MFP(TO-220FP) Q451 Correção Leste/Oeste 707558 CI TDA7266SA (CLIPWATT15)(PTH) IC601 Amplificador de áudio 702986 TRANSISTOR SC1815 (TO-92) (PTH) Q501,Q502,Q503 707536 TRANSISTOR BF422 (TO-92) Q512,Q522,Q532
Transistor RGB
707535 TRANSISTOR BF423 (TO-92) Q513,Q523,Q533
Demais codigos dos compontentes fornecidos, verificar vista expolodida, disponivel no telecontrol .
5 SINTONIZADOR (TU101)
O sintonizador de canais (TU101) recebe os sinais captados pela antena e sua função é selecionar amplificar e gerar o sinal de FI de 45.74 Mhz. Este sintonizadores podem sintonizar até 181 Canais VHF, UHF e CABO sendo 68 canais de ar (2 a 69) e 113 canais
de cabo. É alimentado por uma tensão de 5V no pino 6 e um tensão 33V no pino 9, que será utilizada internamente para gerar a tensão de sintonia (VT). A seleção de canais é feita pelo microprocessador através das linhas de comunicação (SDA E SCL , pinos 4, 5 ).
O Pino 1 (AGC), que tem como finalidade manter o sinal
de saída do seletor de canais sempre com o mesmo nível independente do sinal sintonizado .
5.1 IDENTIFICAÇÃO DOS PINOS
1
AGC
2
N.C
4
3
GND SCL
5
Vcc N.C
SDA
6
7
N.C
8
9
33V
10
GND
11
IF
identificação dos pinos
5.2 TABELA DE TENSÃO
Pino Função Tensão (Vdc) Pino Função Tensão (Vdc)
1 AGV 1,60 6,7 5V 4,89 4 SCL 3,35 9 VT 34,2 5 SDA 3,62 11 IF 0,06
tabela de tensão
Valores obtidos com gerador de sinal conectado na entrada RF (antena) sintonizado no canal 3.
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
6
6 FONTE DE ALIMENTAÇÃO
A Fonte de alimentação utilizada neste aparelho e do tipo PMW (modulação por largura de pulso).
Secundário
Esta fonte e divida em dois estágios: Primário: Entrada de rede de alimentação. Secundário: Circuito que está conectado após o transformador .
Para medições no circuito primário utilizar o negativo do
6.1 CIRCUITO INT NCP1337P (IC801)
6.2 CONFIGURAÇÃO DOS TERMINAIS
H V V C C D R V
8
NCP1337
铀 琨
AWL
YYWWG
B O F B C S G N D
1
6.3 TABELA TENSÃO
18 17
16 15 14 13 12 11 10
1 2 3 4 5 6 7 8 9
T801 -TRANSFORMADOR CHOPPER
capacitor “C803”
1
Primário
PINO
ON (Vdc) STANDBY(Vdc) ON (Vdc) STANDBY (Vdc)
Tensão 127 Vac Tensão 220 Vac
1 1,0 1 1,6 1,6 2 2,9 2,9 2,9 2,9 3 0 0 0 0 4 GND GND GND GND 5 4,1 0,2 2,4 0,1 6 13,1 10,8 13,1 10 7 - - - ­8 165 171 294 298
tabela de tensão
7 CIRCUITO CHAVEAMENTO
7.1 TRANSISTOR FET SK2996 (Q801)
O transistor Fet (Q801) é comandado pelo IC 801 e é responsavel pelo chaveamento da fonte de alimentação.
7.2 CONFIGURAÇÃO DOS TERMINAIS
D
G
G
s
D
S
Descritivo InvólucroDescritivo interno
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
7
7.3 TABELA TENSÃO
Tensão 127 Vac Tensão 220 Vac
PINO
ON
(Vdc)
STANDBY
(Vdc)
ON
(Vdc)
STANDBY
(Vdc)
G 3,8 0,19 2,1 0,19 D 166 172 299 299
S 0 0 0 0
tabela de tensão
Para medições no circuito primário utilizar o negativo do capacitor “C803”
8 CIRCUITO VERTICAL
8.1 CIRT INT STV8172A (IC301)
O sínal de vídeo composto segue para o bloco de separação de sincronismo vertical onde é extraido o sincronismo vertical e este é enviado ao bloco oscilador vertical (gerador de rampa vertical). O sinal do oscilador vertical é encaminhado ao bloco
de correção de geometria vertical e em seguida enviado ao pino 14/15 (IC201) que é
o pino de saída vertical por sua vez conectado ao amplificador de saída vertical (IC301) pelo pino 1 (Vin).
8.2 CONFIGURAÇÕES DOS TERMINAIS
7
I N P U T O U T P U T O U T P U T G R O U N D O R F L Y B A C K S U P P L Y I N P U T
1
Configuração dos terminais (TO-220Z7)
Configuração dos terminais
1
8.3 TABELA TENSÃO
Pino Descrição Tensão
(Vdc)
Pino Descrição Valor
(Vdc)
1 Input 0,84 5 Output 0,10 2 Supply 14,20 6 Output stage supply 14,61 3 Flyback -12,87 7 Input 0,87 4 Ground -14,30
tabela de tensão
9 MICROPROCESSADOR TDA11145/PS/N3/3 (IC201)
O Circuito oscilador faz parte deste bloco e é responsável por gerar a base de tempo para os circuitos internos, FI de Vídeo e som sincronismo horizontal e vertical, decodificador de croma , assim como o circuito gerador de caracteres que gera o ON screen display sincronizando com o pulso
controle de RGB, ainda neste bloco está toda a parte de controle ( Microprocessadora ) do CI
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
horizontal e vertical. Este sinal é enviado na forma de RGB para o circuito de processamento e
TDA11145PS/N3/3
sem prévio aviso, as modificações técnicas que julgar conveniente.
8
9.1 CONFIGURAÇÃO DOS TERMINAIS
9.2 TABELA TENSÃO
PINO SIMBOLO Tensão
1 IFVO 0,96 33 SUPPLY 3,29 2 VP2
3 PLLIF 7,79 35 SCL 3,36 4 PLLIF 1,99 36 CONTROL 2 3,29 5 GND2 GND 37 CONTROL 1 0 6 DECSDEM 2,38 38 STB 3,29 7 FM DEM OUT 2,21 39 IR 4,85 8 EHTO 2,52 40 VDDC 3,29
9 AGC OUT 0,90 41 GND5 GND 10 VSC 1,94 42 VPE 0 11 IREF 2,29 43 VDDA1 3,25 12 VIFIN2 1,93 44 B0 1,49 13 VIFIN1 1,93 45 G0 1,48 14 VDRA 0,94 46 R0 1,58 15 VDRB 1,26 47 BLACK 2,96 16 AVL/EM 0,04 48 BCLIN 3,35 17 DECBG 2,31 49 CB3 0 18 SECPLL 2,31 50 CVBS3/Y3 1,42 19 GND1 GND 51 CR3 1,57 20 PH1LF 2,26 52 YOUT 1,57 21 PH2LF 1,93 53 YSNC 1,60 22 VP1 4,98 54 VP3 4,97 23 DECDIG 2,52 55 GND3 GND 24 XTALOUT 1,64 56 HOUT 1,23 25 XTAL IN 1,63 57 FBISO 0,68 26 SYS 4,91 58 AUD OUT-R 3,54 27 CHK3 NC 59 AUD OUT-L 3,54 28 CHK2 4,38 60 AUDIO 1R 2,21 29 CHK1 0 61 AUDIO 2R 2,21 30 KEY 3,29 62 CVBS2 1,42 31 MUTE 0 63 AUDIO 2L 2,21 32 LED 0 64 AUDIO 1L 2,21
64
1
VCC8V
TDA11145
Configuração dos terminais
PINO SIMBOLO Tensão
(Vdc)
4,93 34 SDA 3,56
descrição dos terminais e tensão
33
32
(Vdc)
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
9
10 CIRCUITO HORIZONTAL
O Sinal de vídeo composto também é enviado ao bloco (HSYNC) é extraído o sicronismo horizontal. O sincronismo horizontal é aplicado ao oscilador horizontal gerando o pulso de H OUT em sincronismo com o sinal de vídeo composto, este sinal sai do (IC201) através do pino 14/15, este é o pino
de saída do pulso horizontal que é
destinado a excitar o estagio de deflexão horizontal base do (Q401) driver e (Q402 ) saída Horizontal.
10.1 TRANSISTOR SD667A (Q401)
10.2 CONFIGURAÇÃO DOS TERMINAIS
1
2
3
TO-92
Configuração dos terminais
descritivo interno (NPN)
E
10.3 TABELA TENSÃO
Pino
Tensão (Vdc)
On Standby
1 – EMISSOR 0 0,28
2 – COLETOR 11 1,38
3- BASE 0 0
tabela de tensão
10.4 TRANSISTOR FET D1556 (Q402)
10.5 CONFIGURAÇÃO DOS TERMINAIS
3
2
1
Configuração dos terminais
10.6 TABELA TENSÃO
Pino
1 - BASE -0,06 0
2 - COLETOR 125,2 18,3
3 - EMISSOR 0 0
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
C
B
E
Descrição interna
Tensão (Vdc)
On Standby
tabela de tensão
10
11 LINHAS DE DADOS SCL E SDA
O esquema mostra os circuitos das linhas de dados SCL e SDA . Caso as tensões nestas linhas ficaram abaixo 2,5V, diversos defeitos poderão será apreciados até o desligamento total do produto, não sendo possível ligar o mesmo novamente. Antes de decidir pela troca de
(IC201)
Linha de dados
alguns destes componentes analisar primeiro as tensões nestas linhas.
SDA
SCL
34
35
5V
3,3K
3,3K
(IC202)
Memória
SCL SCL
6455
SDA SDA
(TU101)
Seletor de canais
Faz parte dos circuitos horizontal e vertical a bobina de defletora. Abaixo segue foto da defletora utilizada neste modelo e a identificação das bobinas do horizontal e vertical.
Bobina Horizontal Bobina Vertical
Fiação Valor ôhmico (Ω) Fiação Valor ôhmico (Ω)
Vermelho/Azul ±1,7 Verde/Preto ±6,7
Tabela ôhmica
(707475) - CINESCOPIO V. A
12 CIRCUITO RGB
Os pinos 44, 45, 46 do (IC201), são responsáveis pelas saídas dos sinais R,G,B que seguem para a placa do cinescópio, circuito composto por transistores que controlaram a emissão dos catodos no cinescópio .
Segue seqüência dos sinais:
Pino 44 (IC201) sinal B (Blue) Azul, polariza o circuito composto
por Q503, Q531, Q532 e Q533 que controla o pino
11 do cinescópio (KB).
Pino 45 (IC201) sinal G (Green) Verde, polariza o circuito composto por Q501, Q511A, Q512 e Q513 que controla o pino 6 do cinescópio (KG).
Pino 46 (IC201) sinal R (red) Vermelho, polariza o circuito composto por
Q502, Q521A e Q523 que controla o pino 8
do cinescópio (KR).
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
11
Transistor 2SC4544 (Q511A, Q521A, Q531A)
1 - EMISSOR 2 - COLETOR 3 - BASE
B
C
E
TO-220
Configuração dos terminais (NPN)
Transistor BF-422 (Q512, Q522, Q532)
1 - BASE 2 - COLETOR 3 - EMISSOR
Configuração dos terminais (NPN)
3
2
1
TO-92
Pino Tensão (Vdc) Pino Tensão (Vdc) Pino Tensão (Vdc)
Transistor BF-423 (Q513, Q523, Q533)
1 - BASE 2 - COLETOR 3 - EMISSOR
Configuração dos terminais (PNP)
3
2
1
TO-92
Q511A Q521A Q531A
Pino Tensão (Vdc) Pino Tensão (Vdc) Pino Tensão (Vdc)
E 0,88 E 0,95 E 0,83
C 195,5 C 189,5 C 197,3
B 0,28 B 0,37 B 0,26
Tabela Tensão
Q512 Q522 Q532
B 191 B 185 B 192 C 214 C 214 C 214 E 196 E 190 E 197
Tabela Tensão
Q513 Q523 Q533
Pino Tensão (Vdc) Pino Tensão (Vdc) Pino Tensão (Vdc)
B 192 B 186 B 193 C 3,8 C 3,9 C 3,9
E 196 E 190 E 197
Tabela Tensão
13 CONDICÃO DE TESTE
ENTRADA DE SINAL RF. TIPO DE SINAL
Gerador de funções canal 3

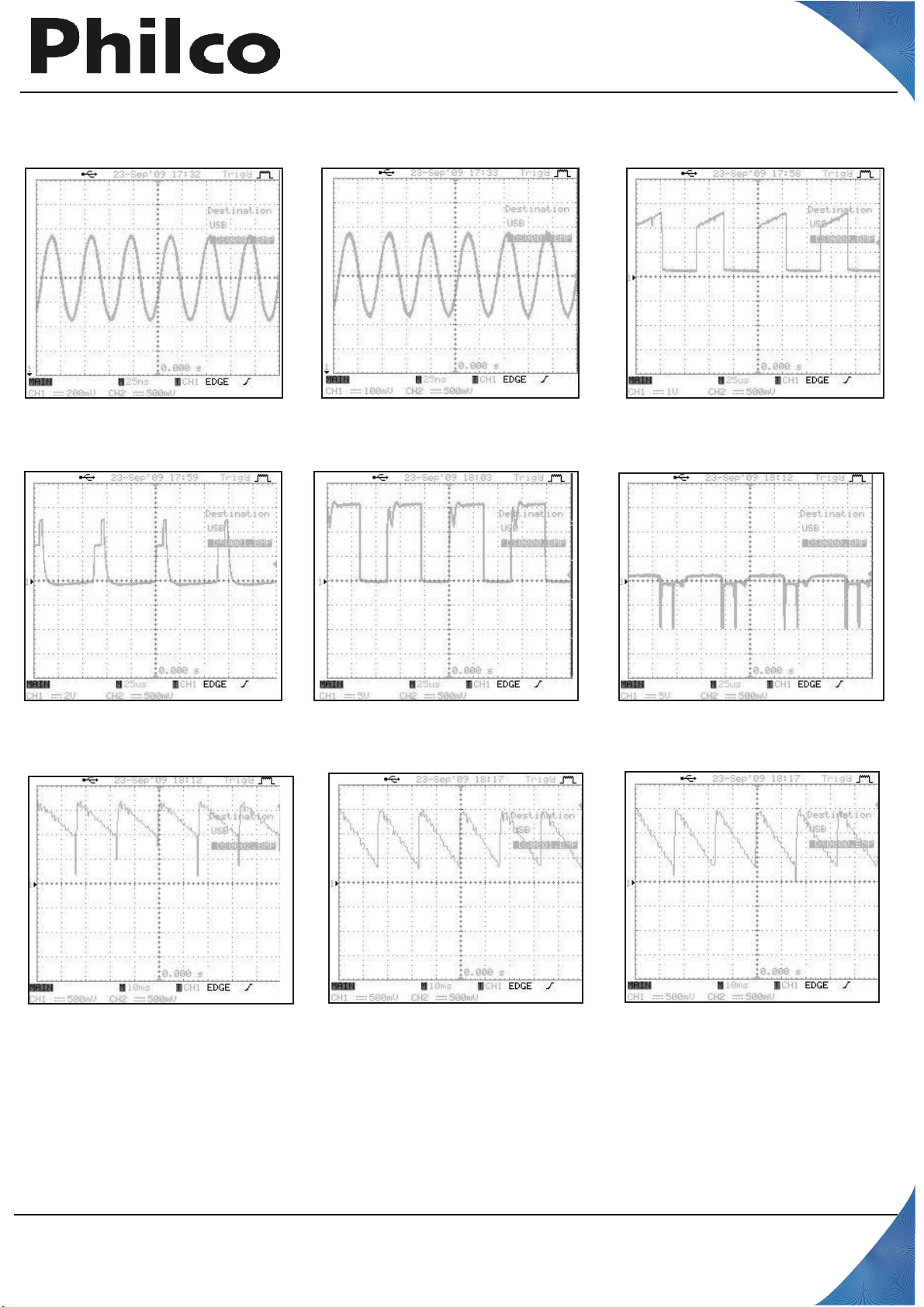

14 FORMAS DE ONDAS
AJUSTE DE IMAGEM:
Ajuste padrão BRILHO: 50%
Constraste: 70% COR: 40% NITIDEZ: 70 %
Cada figura possui as escalas em que foram medidas, para visualizá-las procure utilizar a mesma calibração do osciloscópio. A última indicação informa se a medição foi feita em AC ou DC, o desrespeito a esta designação pode impossibilitá-lo de visualizar determinada forma de onda. Todas as medições abaixo foram efetuadas com osciloscópio em atenuação x10, formas de ondas obtidas com osciloscópio 200Mhz . Em modo AC. Nas tabelas de tensão estas informações também são importantes para que se consiga confiabilidade nas medições .
a ponteira do
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
12
Pino 24/IC201/Xtal-Out
200mV/25nS/AC
Pino 25/IC201/Xtal-IN
100mV/25nS/AC
Pino 56/IC201/Hout (Saída Horizontal)
1V/25uS/AC
Pino 57/IC201/FBISO(Sinc. Horiz.)
2V/25uS/AC
Pino 14/IC201/VDRA(Saída Vertical)
500mV/10mS/AC
Coletor/Q401/(Driver)
5V/25uS/AC
Pino 15/IC201/VDRB (Saída Vert.B)
500mV/10mS/AC
Base/Q402/Saída
5V/25uS/AC
Pino 1/IC301/INVIN
(Entrada Vert.A)
500mV/10mS/AC
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
13
Pino 7/IC301/NON-INVIN
(Entrada Vert.b)
500mV/10mS/AC
Pino 46/IC201/Saída R (OUT)
1V/25uS/AC
Pino 45/IC201/Saída G (G Out)
1V/25uS/AC
Pino 44/IC201/Saída B (B OUT)
1V/25uS/AC
15 DIAGRAMA EM BLOCOS
SINTONIZADOR
IR01
SENSOR RC
Entrada A/V
IC202
24C16
FONTE
NCP1337
TU101
IC201
TDA11145
Pino 1/IC201/IF VIDEO OUT
DRIAGRAMA DE BLOCOS
AMPLIFICADOR DE AUDIO
R
G
B
SAÍDA HORIZONTAL
Q401,Q402,T401
500mV/25uS/AC
IC 601
TDA72665A
AMPLIFICADOR
RGB
IC301
STV8172A
Foco e Screen Deflexão Horizontal EHT
Deflexão Vertical
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
14
16 ACESSO AO MODO DE SERVIÇO
Seguir conforme os passos a seguir:
Acesso ao modo serviço.
1º
Pelo controle remoto pressionar a tecla “MENU”
MENU
2º
Em “IMAGEM” com cursor deslocar até o CONTRASTE.
Imagem
Brilho Contraste
Cor Nitidez
Tint Tom de branco
Prefixar Zoom
Normal Suave 4 : 3
Contraste
3º
Em seguida pressionar a seqüência numérica
Aparecerá no canto superior da tela a descrição “NONE”
4º
“ 9-7-3-5.”
NONE
4
2
- Através das teclas numéricas do controle remoto, seguir a tabela
Tecla
Numérica
3
1
a seguir para identificação os parâmetros .
Item Descrição
0 Screen Voltage Adjustment Adjust the VG2 Voltage 1 Vertical Geometry Vertical Geometry page 2 Horizontal Geometry Horizontal geometry page 3 White Balance Adjustment White balance page 4 Setup and option page 4 5 Setup and option
page 4
6 Setup and option
page 4
Setup And Option Page Select
7 Setup and option
page 4
8
Setup and option
page 4
9 I2c Bus off /ON Press this key to enter or exit
BUS OFF mode
Display Software version Display software version
AT Screen Voltage Adjustment with AKB Adjust the VG2 voltage
Para sair do modo serviço acionar a tecla “MENU” do controle remoto. Automaticamente as alterações feitas serão salvas na EEPROM. Ao substituir o cinescópio , processador e ou a memória , é preciso reajustar alguns parâmetros no modo serviço .
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
15
Toda a vez que for acessado o modo serviço é preciso que a função “FACTORY HOTKEY”, seja desabilitado o registro deve ser '0” caso fique ativado estão função o modo serviço poderá ser ativado pela tecla “RECALL” no controle remoto. Esta função está na “TABELA 4”.
16.1 TABELA DOS PARAMETROS
Tabela 1 - Geometria Vertical “TECLA 1”
Menu Valor Descrição
VSLOPE-60 28 Vertical slope (VS)
VCEN-60 41 Vertical shift (VSH)
VSIZE-60 41 Vertical amplitude (VA)
VZOOM-60 25 Vertical zoom (VX)
VSC-60 31 S-correction (SC)
VSCROLL-60 31
Geometria Vertical
Através das teclas do controle remoto altera-se os valores:
“ CANAL + ” e “ CANAL - ” altera os menus. “ VOL + ” e “ VOL - ” altera os valores dos menus.
Vertical Scroll
(VCS)
Tabela 2 - Geometria Horizontal “TECLA 2”
Menu Valor Descrição
HCEN-60 39 Horizontal shift(HSH)
HSIZE-60 39 EW width(EWW)
HPARA-50 34 EW parabola width(PW)
HTRAP-60 20 EW trapezium(TC)
HCNRT-60 33 EW upper corner parabola(UCP)
HCNRB-60 33 EW lower corner parabola(LCP)
HBOW-60 32 Horizontal bow(HB)
HPARALLEL 32 Horizontal parallelogram(HP)
AUTO OFFSET 0 Automatic offset NT SC geometry
Geometria Horizontal
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
16
Tabela 3 - Ajuste de balanço do branco “TECLA 3”
Menu Valor Descrição
RC 31 R cut-off setting(BLOR)
GC 32 G cut-off setting(BLOG)
BC 30 B cut-off setting(BLOB)
RD 38 R drive setting(WPR)
GD 32 G drive setting(WPG)
BD 38 B drive setting(WPB)
BLOC 0 Black level offset course(BLOC)
BriVSD 32
SubBRI 32 Brightness
SubCON 32 Contrast
BLOR-Y 64
BLOG-Y 62
BLOB-Y 64
BRTC 26 Sub-Brightness
Ajuste de balanço do branco
Brightness of horizontal line when
adjust G2
YUV white balance black level
offset.
Tabela 4 - “TECLA 4”
Menu Valor
WARM UP STATUS 0
SHOP INIT 0
DCXO 2
FACTORY HOTKEY 0
POWER ON MODE ON
EEPROM INIT 0
BRI CURVE
CON CURVE
COL CURVE
VOL CURVE
AV STANDBY
DEFALT LANGUAGE
DEFALT TUNE MODE
AT ENABLE
V CHIP ENABLE
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
BRI CURVE
Menu Descrição
BRI0 0
BRI50 26
Descrição
!
>>
>>
>>
>>
0
2
1
0
1
sem prévio aviso, as modificações técnicas que julgar conveniente.
Utilizar as teclas “VOL +
VOL -” parar acessar o
sub menu pressionar
“MENU” para retornar
BRI100 45
CON CURVE
Menu Descrição
CON0 0
CON50 32
CON100 45
COL CURVE
Menu Descrição
COL0 0
COL50 22
COL100 50
VOL CURVE
Menu Descrição
VOL0 0
VOL10 38
VOL30 65
VOL50 71
VOL80 77
VOL100 81
17
Tabela 5 - “TECLA 5”
Tabela 6 - “TECLA 6”
Menu Valor
Track. Mode 1
VX Normal
VX Compr. 0
HBL 1
WBF
WBR
GET OFFSET 0
Col DRD 61
ColdDGD 56
ColdDRC 61
ColdDGC 66
WarmRD 72
WarmGD 71
WarmRC 65
WarmGC
25
64
0
0
Menu Valor
AGCT 32
OIF
IF 45.75
AGCS 1
AGNE
Tabela 7 - “TECLA 7” Tabela 8 - “TECLA 8”
32
1
Versão do Software
OSD menu Valor
EVG
DFL
XDT
AKB
NBL
CL
CC-LINE
BKS
BSD
AAS
RPA
RPO
SOC
PWL
COR
0
0
0
0
0
8
21
1
0
0
1
1
2
0
0
BTSC AUTO
AV ALIGMENT
AV2 ENABLE
SHVS ENABLE
YUV ENABLE
NO COMMAND ENABLE
LANGUAGE PORTUGA
LANGUAGE SPAISH
AV OUT FOLLOW
KEY XXX
BLACK LIGHT
TUNER TYPE
17 EQUIPAMENTOS UTILIZADOS
- MULTÍMETRO DIGITAL MINIPA ET-2042C.
OSD menu Valor
HOTEL
BTSC
SAP
0
0
0
2
0
1
0
1
0
1
1
1
1
0
0
V8-NX56BLA-TM 4V507
V8-NX56BLA-TM 85
DATE 2009.7.22
- OSCILOSCÓPIO DIGITAL INSTEK GDS2202 200 Mhz
- GERADOR DE FUNCOES (RF CANAL 3).
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
18
10/09 Rev.0
Em caso de dúvidas, entrar em contato pelo telefone 0800-415300
Em virtude de constantes aperfeiçoamentos em sua linha de produto, a Philco reserva-se o direito de proceder,
sem prévio aviso, as modificações técnicas que julgar conveniente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Philco.
19
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
