СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ

ТРАНСПОРТНЫХ СРЕДСТВ

ДЛЯ АВТОМОБИЛЕЙ С НАПРЯЖЕНИЕМ БОРТОВОЙ

СЕТИ 12 ВОЛЬТ

МОДЕЛЬ: x160

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ

Система тревожной сигнализации транспортных средств

(далее СТСТС или система) PHARAON x160 соответствует российским и международным стандартам:

• ГОСТ Р 41.97-99 (ЕЭК ООН 97). Единообразные предписания для официального утверждения СТСТС транспортных средств и механических транспортных средств в отношении их тревожной сигнализации.

• ГОСТ Р 50009-2000. Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний.

ВВЕДЕНИЕ

Благодарим Вас за приобретение системы тревожной

сигнализации транспортных средств PHARAON x160. СТСТС вобрала в себя все новые разработки в области охранных систем для автомобилей. СТСТС обладает простотой управления и инсталляции, может быть установлена на любой автомобиль с напряжением бортовой сети 12 В. Использование СТСТС PHARAON x160 позволит Вам быть уверенным в надежной защите Вашего автомобиля.

НАЗНАЧЕНИЕ

СТСТС PHARAON x160 предназначена для оповещения

автовладельца о несанкционированном воздействии или о

pharaon_X160_INSTALL_USER.indd, Flat 2 of 16 - Pages (2, 31) 15.05.2008 15:14

Cyan Magenta Yellow Black PANTONE 540 U

доступе к автомобилю посредством звуковых и световых сигналов, а также для блокировки двигателя. Кроме того, возможно управление различными дополнительными устройствами. Температурный диапазон эксплуатации от -40 до +85 °С и исполнение корпуса IP-40 предусматривают размещение блока СТСТС в салоне автомобиля в защищенном от попадания воды и технологических жидкостей месте.

ОГЛАВЛЕНИЕ

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Комплект поставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Функции СТСТС Pharaon x160 . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Технические параметры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Внешний вид и назначение кнопок брелока . . . . . . . . . . . . . 5

Подробное описание назначения

кнопок брелока Pharaon x160 . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Постановка системы в режим охраны с брелока . . . . . . . . 8

Снятие с охраны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Снятие с охраны в режиме тревоги . . . . . . . . . . . . . . . . . . . . . 9

Перепостановка в режим охраны . . . . . . . . . . . . . . . . . . . . . 10

Беззвучная постановка и снятие с режима охраны . . . . . . 10

Многофункциональная кнопка VALET . . . . . . . . . . . . . . . . . . . 10

Программирование брелоков . . . . . . . . . . . . . . . . . . . . . . . . 11

Аварийное отключение СТСТС . . . . . . . . . . . . . . . . . . . . . . . . 12

Изменение персонального кода . . . . . . . . . . . . . . . . . . . . . . 12

Режим VALET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Режим ПАНИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Режим поиска автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Дистанционное отпирание багажника . . . . . . . . . . . . . . . . . 15

Управление стеклоподъемниками

или системой «Комфорт» . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Дистанционное отпирание и запирание замков дверей

при включенном зажигании . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

ДЛЯ ЗАМЕТОК

pharaon_X160_INSTALL_USER.indd, Flat 3 of 16 - Pages (30, 3) 15.05.2008 15:14

Cyan Magenta Yellow Black PANTONE 540 U

ПОДКЛЮЧЕНИЕ СОЛЕНОИДА ОТКРЫТИЯ ЗАМКА БАГАЖНИКА

Работа датчика удара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Работа дополнительного датчика . . . . . . . . . . . . . . . . . . . . . . 17

Датчик падения напряжения . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Выбор длительности импульса управления

центральным замком (0,5 или 3,5 сек.) . . . . . . . . . . . . . . . . . 18

Автоматическая постановка в режим охраны . . . . . . . . . . . 18

Автоматическое отпирание и запирание замков дверей

при включении и выключении зажигания . . . . . . . . . . . . . . . . 18

Работа на автомобилях, имеющих задержку

выключения салонного света . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Режим Anti Car-hijack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Таблица программируемых функций . . . . . . . . . . . . . . . . . . 21

Таблица назначения проводов . . . . . . . . . . . . . . . . . . . . . . . . 21

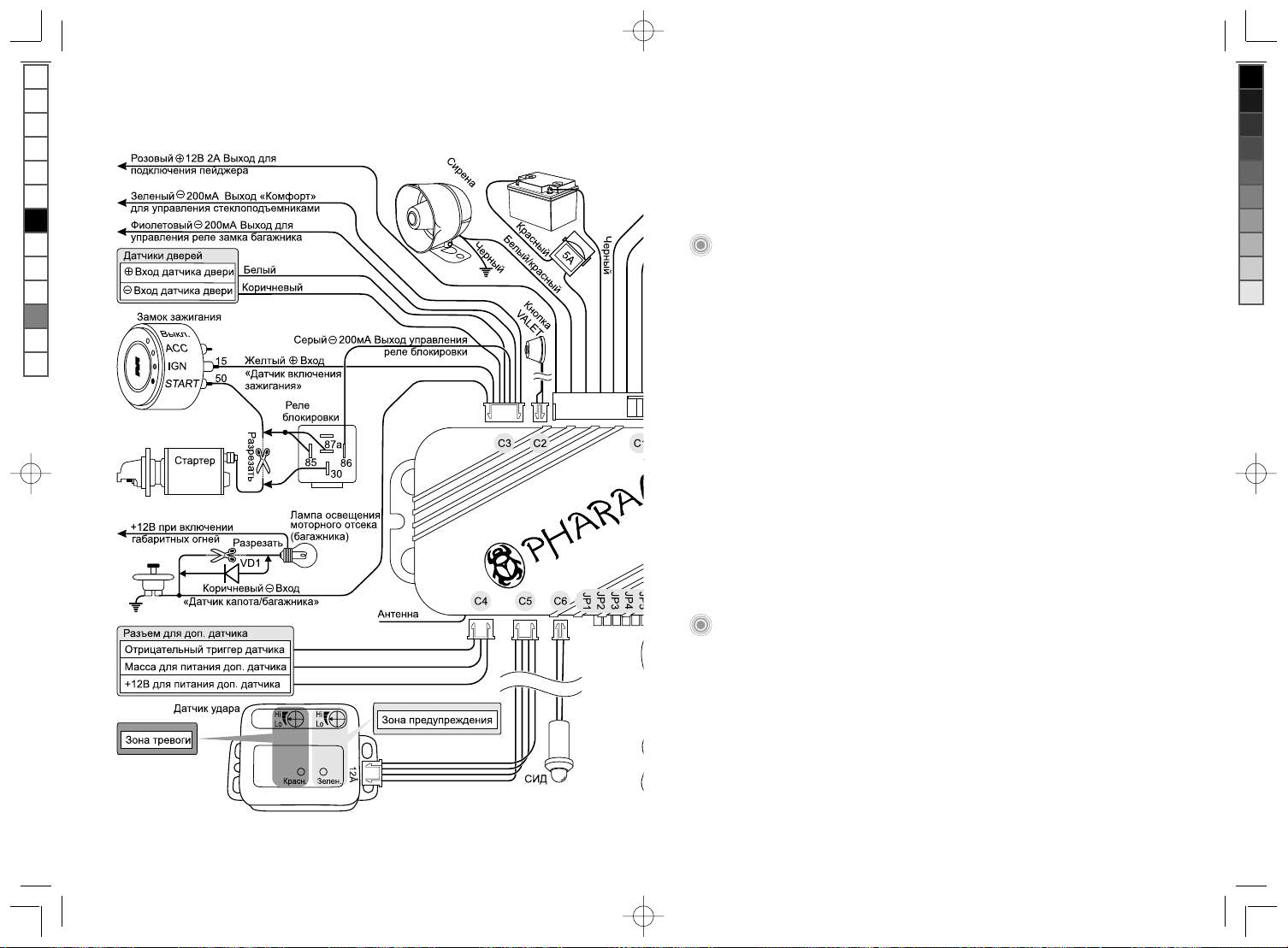

Схема подключения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Схемы подключения центрального замка . . . . . . . . . . . . . . . 26

Схема подключения соленоида замка багажника . . . . . . . 30

КОМПЛЕКТ ПОСТАВКИ

При покупке СТСТС убедитесь в комплектности поставки. Указанный комплект поставки является базовым и может быть расширен в соответствии с пожеланием покупателя дополнительными компонентами.

Наименование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Количество

Руководство по эксплуатации и установке . . . . . . . . . . . . . . . . . 1

Процессорный блок. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Датчик удара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Брелок (передатчик) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Светодиодный индикатор состояния с кабелем (СИД) . . . . . . . 1

Реле блокировки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Колодка для реле блокировки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Кабель с двумя предохранителями и 13-контактным разъемом . . . . 1

Кабель с 7-контактным разъемом . . . . . . . . . . . . . . . . . . . . . . . . . 1

МОДЕЛЬ: x160

pharaon_X160_INSTALL_USER.indd, Flat 4 of 16 - Pages (4, 29) 15.05.2008 15:14

Cyan Magenta Yellow Black PANTONE 540 U

Кабель датчика удара с двумя 4-контактными разъемами . . . 1

Наклейка на стекло . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Упаковка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Гарантийный талон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Кнопка VALET с кабелем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

ФУНКЦИИ СТСТС PHARAON x160

• Два 4-кнопочных брелока

• Раздельные каналы постановки/снятия с охраны

• Технология защиты от перехвата кода KEELOQ

ТМ

• Программирование новых брелоков (до трех)

• Защита от угона Anti Car-hijack

• Служебный режим VALET

• Раздельные выходы управления аварийной сигнализацией

• Двухуровневый микрофонный датчик удара

• Встроенные реле управления центральным замком

• Бесшумная постановка на охрану

• Автоматическая постановка на охрану

• Реле блокировки стартера

• Датчик изменения тока

• Вход для дополнительного датчика

• Учет задержки выключения салонного света

• Режим поиска автомобиля

• Силовой выход на пейджер

• Управление электрозамком багажника

• Выход «Комфорт» для управления

электростеклоподъемниками

• Функции памяти и программирования

• Персональный код отключения

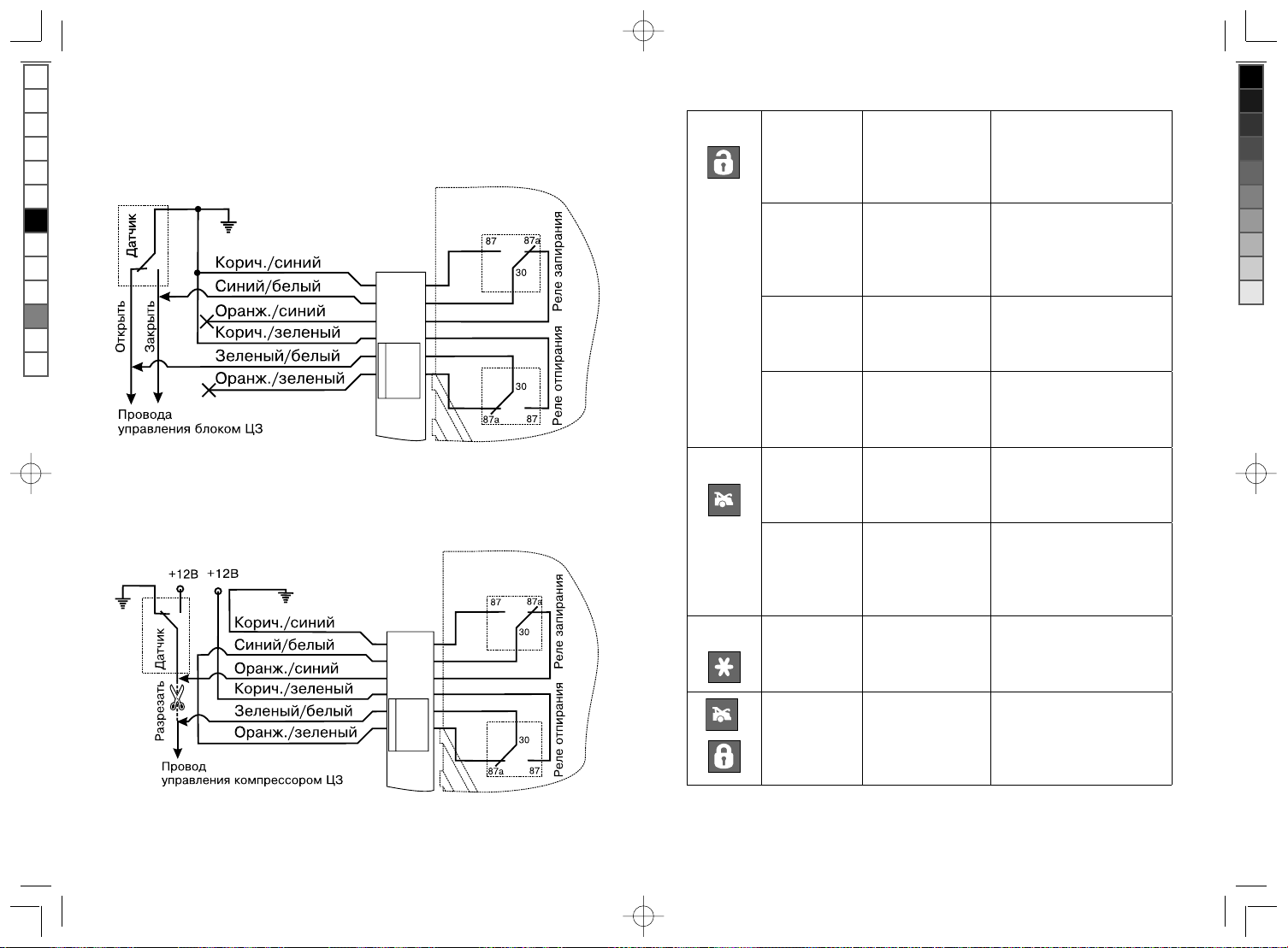

Автомобили, в которых управление ЦЗ происходит инверсией полярности

МОДЕЛЬ: x160

Автомобили, в которых для запирания ЦЗ требуется состояние «разомкнуто», а для отпирания — положительный импульс

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметры/пределы Не менее Не более

Частота радиоканала (МГц) 433,92 ± 0,2 % Ток потребления основного блока в дежурном

режиме, не более (мА) Напряжение питания основного блока (В) 10 18

pharaon_X160_INSTALL_USER.indd, Flat 5 of 16 - Pages (28, 5) 15.05.2008 15:14

Cyan Magenta Yellow Black PANTONE 540 U

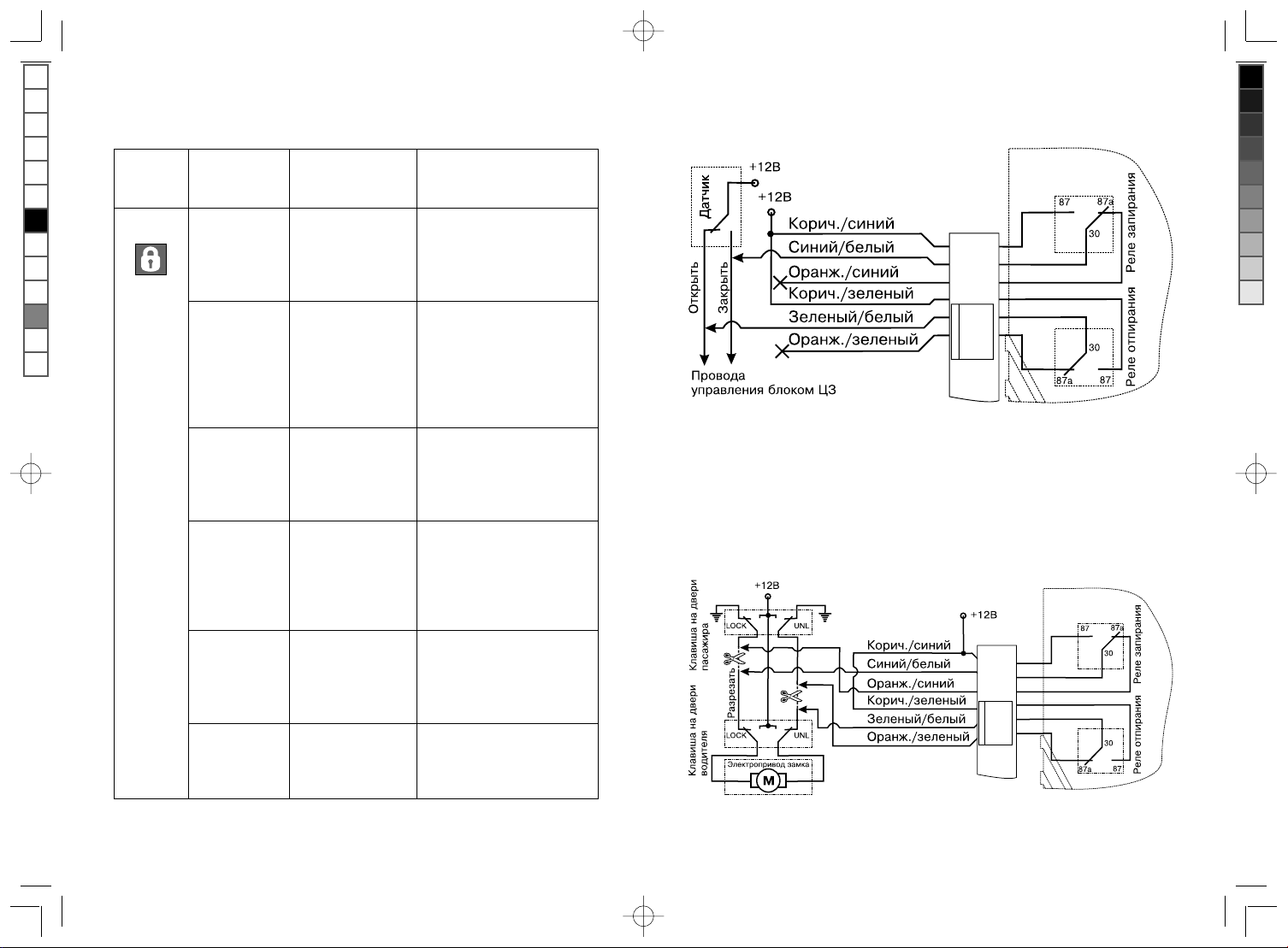

Автомобили с однопроводной схемой управления ЦЗ, в

которых для запирания требуется +12 В, а для отпирания +5 В

Автомобили с однопроводной схемой управления ЦЗ, в которых для запирания требуется отрицательный импульс (масса) на проводе управления

Тип элемента питания брелока 2 x CR2016 Диапазон рабочих температур для блока (°С) -40 +85 Диапазон рабочих температур для брелока (°С) -15 +85 Среднее время работы брелока до замены

элемента питания (месяцев). Параметр зависит от интенсивности использования

Выходной ток по каналам:

Световой индикации (А) 15 (2 х 7,5 А) Управления приводами замков дверей (А) 15 Управления внешним реле блокировки (мА) 200 Управления по выходу «Комфорт» для модуля

стеклоподъемников (мА) Управления реле замка багажника (мА) 200 Выхода на сирену (А) 3 Выхода на пейджер (А) 2

ВНЕШНИЙ ВИД И НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА

200

1 Постановка на охрану

2 Снятие с охраны

3 Открытие багажника (2 сек.)

МОДЕЛЬ: x160

4 Паника
