РУКОВОДСТВО ПО УСТАНОВКЕ
Система тревожной сигнализации транспортных средств (СТСТС)
PHARAON LC-400 соответствует российским и международным
стандартам:
• ТР ТС018\2011 – ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ ТАМОЖЕННОГО СОЮЗА
«О безопасности колесных транспортных средств»;
• ТР ТС020\2011 – ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ ТАМОЖЕННОГО СОЮЗА
«Электромагнитная совместимость технических средств».
ВВЕДЕНИЕ
Благодарим Вас за приобретение системы тревожной
сигнализации транспортных средств (СТСТС) PHARAON LC-400 (далее
система). Система вобрала в себя все новые разработки в области
охранных систем для автомобилей. Система PHARAON LC-400 обладает
простотой управления и инсталляции, может быть установлена на
любой автомобиль с напряжением бортовой сети 12 В. Использование
системы PHARAON LC-400 позволит Вам быть уверенным в надежной
защите Вашего автомобиля. Брелок с двусторонней связью обеспечит
максимальный уровень комфорта при пользовании системой.
ВНИМАНИЕ!
При покупке проверьте правильность заполнения гарантийного
талона.
Фирма-производитель и поставщик системы не несут
ответственность за любое игнорирование пунктов руководств по
установке и эксплуатации, а также за ошибки, допущенные при
установке.
Если возникли проблемы, связанные с функционированием
системы, пожалуйста, незамедлительно обратитесь в сервисный центр
для диагностики или за консультацией.
Производитель оставляет за собой право вносить изменения в конструкцию системы
pharaon_LC-400-instal.indd 1pharaon_LC-400-instal.indd 1 10.06.2014 15:59:5010.06.2014 15:59:50
в целях улучшения потребительских свойств
НАЗНАЧЕНИЕ
Система PHARAON LC-400 предназначена для оповещения
владельца автомобиля о несанкционированном доступе в
автомобиль, посредством звуковых и световых сигналов, а также
тревожных сообщений, передаваемых на брелок-коммуникатор.
Противоугонная защита обеспечивается встроенным реле
блокировки стартера и выходами, управляющими внешними реле
блокировки двигателя (количество блокировок может быть увеличено
с помощью дополнительных реле). Система способна управлять
различными дополнительными устройствами. Для автомобилей,
оборудованных турбированным двигателем, предусмотрен режим
турботаймера, увеличивающий ресурс турбины. Температурный
диапазон эксплуатации от -40 °С до +85 °С и исполнение корпуса IP-40
предусматривают размещение блока системы в салоне автомобиля в
защищенном от попадания воды и технологических жидкостей месте.
ОГЛАВЛЕНИЕ
Введение ...................................................................................................... 1
Назначение ................................................................................................. 2
Оглавление .................................................................................................2
Комплект поставки.....................................................................................3
Функции PHARAON LC-400 ......................................................................... 4
Функции процессорного блока .............................................................4
Функции брелока-коммуникатора ........................................................4
Технические параметры .......................................................................... 5
Установка основных компонентов ........................................................... 5
Рекомендации и меры предосторожности ..........................................5
Установка процессорного блока ..........................................................6
Установка антенного модуля ..................................................................7
Устанока сирены .......................................................................................7
Установка датчиков капота и багажника..............................................7
Установка датчика удара .........................................................................7
Установака CAN-адаптера (опция) ....................................................... 8
Специальные возможности подключения системы .............................8
Назначение и подсоединение проводов .................................................9
Разъем слаботочных подключений .........................................................9
Разъем силовых подключений системы ............................................... 10
Разъем подключения CAN-адаптера ....................................................11
Разъем для подключения датчика удара ..............................................12
Разъем для подключения антенного модуля ........................................12
Разъем управления модулем автозапуска .........................................12
Разъем силовых подключений модуля запуска ...................................13

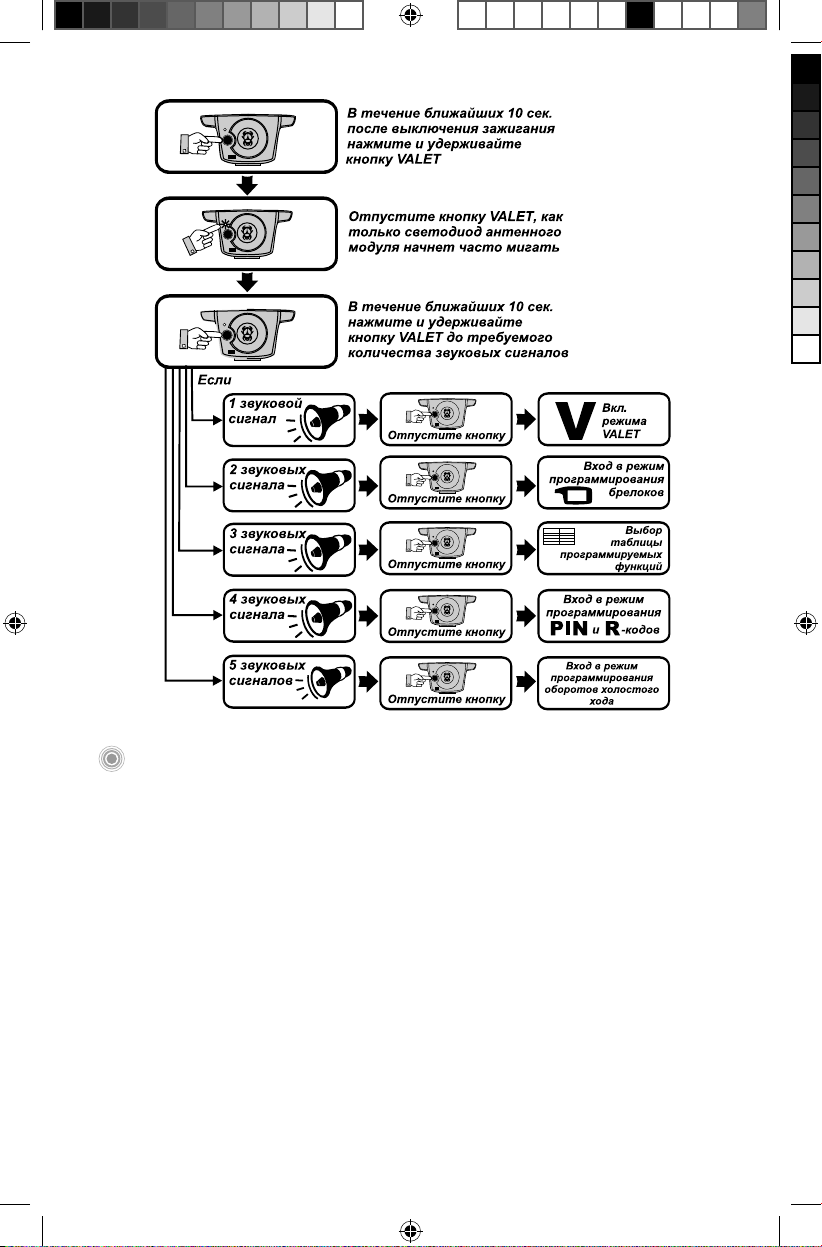

Обобщенный алгоритм управления кнопкой VALET ............................14
Режим VALET ..............................................................................................15
Программирование брелоков ............................................................. 17
Программирование функций ...............................................................18
Программирование ПИН-кода ............................................................. 20
Программирование индивидуального R-кода ...................................22
Запись оборотов холостого хода в память системы ........................23
Описание программируемых функций ................................................ 25
Альбом схем подключения ...................................................................... 33
2
pharaon_LC-400-instal.indd 2pharaon_LC-400-instal.indd 2 10.06.2014 15:59:5010.06.2014 15:59:50
BLACK
КОМПЛЕКТ ПОСТАВКИ
При покупке системы убедитесь в комплектности поставки.
Указанный комплект поставки является базовым и может быть расширен в
соответствии с пожеланием покупателя дополнительными компонентами.
Наименование Количество
Руководство по эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Руководство по установке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Процессорный блок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Антенный блок с многофункциональной кнопкой и светодиодами . . 1
Датчик удара. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Релейный модуль автозапуска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Брелок-коммуникатор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Брелок без обратной связи (передатчик) . . . . . . . . . . . . . . . . . . . . . . . .1
Кабель слаботочных подключений с 16-контактным разъемом . . . . .1
Кабель силовых подключений системы
с 10-контактным разъемом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Кабель силовых подключений модуля автозапуска . . . . . . . . . . . . . . . .1
Кабель датчика удара с двумя 4-контактными разъемами . . . . . . . . .1
Кабель антенного блока с двумя 7-контактными разъемами . . . . . . . 1
5-контактное реле . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Колодка под реле . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Наклейка на стекло . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Наклейка под антенный модуль. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Упаковка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Гарантийный талон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
МОДЕЛЬ: LC-400
3
pharaon_LC-400-instal.indd 3pharaon_LC-400-instal.indd 3 10.06.2014 15:59:5010.06.2014 15:59:50
BLACK
ФУНКЦИИ PHARAON LC-400
ФУНКЦИИ ПРОЦЕССОРНОГО БЛОКА
• Персональный код для снятия системы с охраны при утере
брелока (PIN)
• Защита от кражи брелока (R-код)
• Постановка и снятие с охраны с помощью специальных входов
• Режим охраны без сигналов сирены
• Силовой выход управления центральным замком автомобиля
• Приоритетное отпирание двери водителя (программируемая
функция)
• Выход управления замком багажника
• Силовой выход управления аварийной сигнализацией
• Два программируемых канала управления дополнительными
устройствами
• Учёт задержки салонного света (программируемая функция)
• Возможность подключения отрицательных и положительных
датчиков дверей
• Выбор длительности и числа импульсов управления замками
дверей
• Запирание и отпирание замков дверей при включении и
выключении зажигания
• Автоматическая постановка в охрану (программируемая
функция)
• Автоматический возврат в режим охраны, если не была открыта
дверь (программируемая функция)
• Режим Anti Car-hijack (программируемая функция)
• Удобное программирование всех функций системы посредством
многофункциональной кнопки на антенном модуле
• Дистанционный запуск двигателя по команде с брелока
• Отслеживание оборотов двигателя во время включения стартера
• Автоматический запуск двигателя при снижении температуры
ниже запрограммированного значения
• Автоматический запуск двигателя по таймеру
• Автоматический запуск двигателя в заданное время
• Режим турботаймера с изменяемым временем охлаждения
турбины двигателя
• Возможность записи в память системы до 4 брелоков
ФУНКЦИИ БРЕЛОКА-КОММУНИКАТОРА
• Многофункциональный 4-кнопочный брелок-коммуникатор с
жидкокристаллическим дисплеем
• Диалоговая система кодирования радиосигнала
• Включение и выключение режима охраны разными кнопками
• Аудиовизуальное подтверждение выполняемых команд
• Вибрационный вызов
• Дальность связи от брелока к блоку системы (управление) –
до 1500 метров*
• Дальность действия обратной связи (прием сообщений) брелока –
до 1500 метров*
4
pharaon_LC-400-instal.indd 4pharaon_LC-400-instal.indd 4 10.06.2014 15:59:5010.06.2014 15:59:50
BLACK
• Синхронизация брелоков, входящих в комплек поставки
• Опрос состояния автомобиля
• Индикация наличия сигнала обратной связи
• Автоматическая подсветка дисплея
• Индикация разряда батареи брелока
• Индикация вызова водителя
• Режим работы с отключенной обратной связью –
«энергосберегающий режим»
• Звуковой и визуальный режим напоминания о получении
тревожного сообщения
• Блокировка клавиатуры брелока
• Экономичное питание (один элемент ААА)
*Измеренное расстояние в условиях прямой видимости при
отсутствии помех и полностью заряженном элементе питания брелока.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Параметры / пределы Не менее Не более
Частота радиоканала (МГц) 868 ± 0,2%
Тип модуляции Частотная
Ток потребления основного блока в дежурном режиме, не
более (мА)
Напряжение питания основного блока (В) 10 18
Напряжение элемента питания брелока-коммуникатора 1,5 В (ААА)
Напряжение элемента питания дополнительного брелока-
передатчика
Среднее время работы брелока-коммуникатора (параметр
зависит от интенсивности использования)
Среднее время работы брелока-передатчика до замены
элемента питания (параметр зависит от интенсивности
использования)
Диапазон рабочих температур для блока (°С) -40 +85
Диапазон рабочих температур для брелоков (°С) -15 +85
Нагрузочная способность выходов (Imax)
Световой индикации (А) 15 (2 х 7,5)
Управления приводами замков дверей (А) 10
Выхода доп. канала 1 (мА) 250
Выхода доп. канала 2 (мА) 250
Выхода на сирену (А) 2
3 В (CR2032)
Около 4 месяцев
2 года
20
МОДЕЛЬ: LC-400
УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ
РЕКОМЕНДАЦИИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Перед установкой системы внимательно изучите данное
руководство
• При прокладке проводов собирайте их в жгуты, защищайте
изоляционной лентой и (или) пластиковой гофрированной трубкой
• Прокладка проводов подключения должна производиться в местах
прокладки штатной проводки автомобиля
5
pharaon_LC-400-instal.indd 5pharaon_LC-400-instal.indd 5 10.06.2014 15:59:5010.06.2014 15:59:50
BLACK
• При установке исполнительных устройств на подвижные части
автомобиля (двери, багажник, капот и т.д.) и при переходе от
неподвижных частей прокладывайте провода только в специально
предназначенных для этого трубках
• При прокладке проводов не допускайте их пережима панелями
обивки салона
• Не допускайте перегиб проводов через острые кромки
металлических панелей автомобиля
• При прокладке проводов из салона в моторный отсек или багажник
автомобиля используйте штатные места прокладки проводов или
специально предназначенные для этого проходные втулки
• При необходимости удлинить провод используйте провод такого
же или большего сечения
• Все компоненты системы выполнены по стандарту IP-40. Выбор
места для установки компонентов должен исключать возможность
проникновения внутрь их технологических жидкостей и
атмосферной влаги
• Все блоки и датчики необходимо располагать разъемами вниз или
вбок. Перед входом в блоки провода должны иметь провис
• Соблюдение данной рекомендации исключает попадание влаги
внутрь компонентов по поверхности жгутов (проводов)
• Не устанавливайте компоненты системы в местах сильного нагрева
(элементов охлаждения двигателя, климатической установки)
• Установленные компоненты и провода не должны препятствовать
работе подвижных механизмов автомобиля
• При установке датчиков открытия капота и багажника свободный
ход штоков датчиков должен быть не менее 5 мм. Это исключает
ложное срабатывание датчиков
• Не устанавливайте датчик удара на пластиковых панелях.
Их температурная деформация при нагреве или остывании
может приводить к ложным срабатываниям датчика. Регулятор
чувствительности датчика удара должен быть легко доступен
пользователю. Пользователь должен знать о расположении датчика
для самостоятельной настройки
• Сирена, устанавливаемая в моторном отсеке, не должна
располагаться близко к выпускному коллектору, высоковольтным
цепям зажигания и головного света автомобиля. Сирена
должна устанавливаться рупором вниз или вбок для исключения
скопления в нем влаги. Доступ к сирене извне автомобиля должен
быть исключен. Можно использовать любую сирену с током
потребления менее 2 А
УСТАНОВКА ПРОЦЕССОРНОГО БЛОКА
Выберите место для установки процессорного блока в салоне
(например, под приборной панелью) и закрепите его при помощи
пластиковых стяжек или двусторонней липкой основы.
ВНИМАНИЕ!
Не устанавливайте процессорный блок в моторном отсеке,
так как корпус блока не герметичен. Также избегайте установки
6
pharaon_LC-400-instal.indd 6pharaon_LC-400-instal.indd 6 10.06.2014 15:59:5010.06.2014 15:59:50
BLACK
блока непосредственно на электронные компоненты автомобиля.
Эти компоненты могут быть источниками радиопомех. При
установке процессорного блока провод антенны радиоканала
расположите как можно дальше от металлических панелей
и жгутов проводки, это обеспечит максимальную дальность
управления системой.
УСТАНОВКА АНТЕННОГО МОДУЛЯ
Антенный блок может быть установлен в верхней части лобового
стекла. При выборе места установки антенного модуля необходимо
обеспечить обзорность светодиода состояния системы. В антенном
модуле установлено два светодиода, видимых с каждой стороны корпуса.
Расстояние от антенны до ближайшей металлической поверхности
должно быть не менее 50 мм. Перед установкой антенного блока следует
обезжирить поверхность стекла в месте монтажа спиртовой салфеткой.
Температура стекла при монтаже должна быть не менее +10 °С.
УСТАНОВКА СИРЕНЫ
Для установки сирены выберите место в моторном отсеке, которое
хорошо защищено от доступа из-под днища автомобиля. Не размещайте
сирену рядом с сильно нагревающимися узлами или движущимися
частями. Для предотвращения скапливания влаги или грязи рупор
сирены должен быть направлен вниз.
УСТАНОВКА ДАТЧИКОВ КАПОТА И БАГАЖНИКА
Для охраны капота и багажника может возникнуть необходимость
установить датчики (концевые выключатели). Эти датчики должны
быть установлены на металлическую поверхность автомобиля,
имеющую хороший контакт с кузовом. Важно выбрать такое место,
где исключается возможность проникновения и (или) скопления воды.
Выбирайте места, которые при закрытом капоте и багажнике защищены
резиновыми уплотнениями. Не устанавливайте датчики на водостоках.
Датчики могут быть установлены с помощью скобы или в монтажном
отверстии соответствующего размера. Помните, что при правильной
установке подвижный шток датчика должен иметь свободный ход не
менее 5 мм при закрытии капота или багажника. Датчик в багажном
отделении не должен мешать погрузке и выгрузке багажа, а датчик под
капотом – техническому обслуживанию автомобиля.
УСТАНОВКА ДАТЧИКА УДАРА
Применение в качестве чувствительного элемента датчика
электретного микрофона, требует установки датчика на металлической
поверхности кузова автомобиля. Также датчик может быть установлен
на элементах усиления жесткости кузова (под торпедо или центральной
консолью). Датчик устанавливается при помощи двух винтов или при
помощи пластиковых стяжек. Убедитесь в наличии свободного доступа
к датчику для его регулировки. Датчик имеет общую регулировку
чувствительности для обеих зон. Увеличение чувствительности датчика
происходит поворотом регулятора по часовой стрелке, уменьшение
чувствительности – поворотом регулятора против часовой стрелки.
МОДЕЛЬ: LC-400
7
pharaon_LC-400-instal.indd 7pharaon_LC-400-instal.indd 7 10.06.2014 15:59:5010.06.2014 15:59:50
BLACK
ПРИМЕЧАНИЕ
Не устанавливайте датчик удара на пластиковых панелях. Их
температурная деформация при нагреве или остывании может
приводить к ложным срабатываниям датчика.
УСТАНОВКА CAN-АДАПТЕРА
Опционный CAN-адаптер подключается к процессорному блоку
посредством специального шлейфа. Так как, шлейф имеет небольшую
длину, то при правильном выборе места установки процессорного
блока, будут автоматически соблюдены условия, предъявляемые к месту
установки CAN-адаптера.
СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ СИСТЕМЫ
В системе PHARAON LC-400 имеется возможность изменять
назначение встроенных реле при отсутствии необходимости их
использования по прямому назначению. Например, при использовании
CAN-адаптера, когда сигналы световой индикации и управления
ЦЗ формируются адаптером. По умолчанию процессорный блок
поставляется с перемычками, установленными в крайнее правое
положение (располагаются ближе к 16-контактному черному разъему
(смотрите рис. 1)). При таком расположении перемычек сигналы на
обмотки реле поступают от процессора системы.
Рис. 1
• S3 назначает источник управления встроенным реле световой
индикации.
• S2 назначает источник управления встроенным реле запирания ЦЗ.
• S1 назначает источник управления встроенным реле отпирания ЦЗ.
При удалении перемычек реле могут управляться от внешних
источников управления.
Реле световой индикации включается при подаче «МАССЫ» на 13
контакт разъема подключения CAN-модуля (стр. 11).
Реле запирания ЦЗ включается при подаче «МАССЫ» на 17 контакт
разъема подключения CAN-модуля (стр. 11).
Реле отпирания ЦЗ включается при подаче «МАССЫ» на 8 контакт
разъема подключения CAN-модуля (стр. 11).
8
pharaon_LC-400-instal.indd 8pharaon_LC-400-instal.indd 8 10.06.2014 15:59:5010.06.2014 15:59:50
BLACK
При установке перемычек S1, S2, S3 в крайнее левое положение
(располагаются дальше от 16-контактного черного разъема (смотрите
рис. 1)) сигналы от процессора выводятся в шлейф подключения CANмодуля.

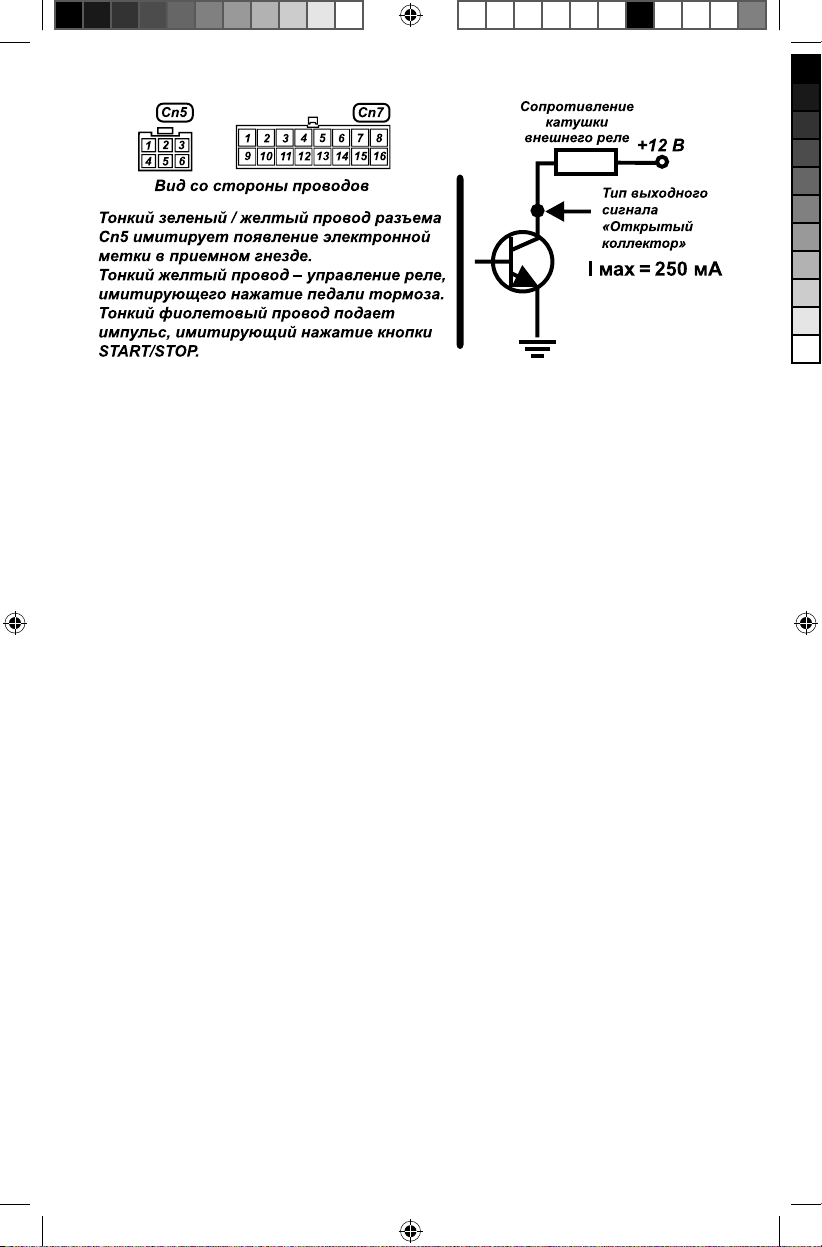

Сигнал (-250 мА, открытый коллектор) световой индикации выводится
на 11 контакт разъема подключения CAN-модуля.
Сигнал (-250 мА, открытый коллектор) запирания ЦЗ выводится на 10
контакт разьема подключения CAN-модуля.
Сигнал (-250 мА, открытый коллектор) отпирания ЦЗ выводится на 1
контакт разъема подключения CAN-модуля.
НАЗНАЧЕНИЕ И ПОДСОЕДИНЕНИЕ ПРОВОДОВ
Разъем слаботочных подключений
Вид со стороны проводов
Рис. 2
Цвет
№
провода
Синий
1
Фиолетовый/
2
черный
Коричневый
3
Коричневый/
4
белый
Коричневый/
5
зеленый
Белый/
6
красный
Белый
7
Серый/
8
черный
Серый Выход (- 250 мА). Дополнительный канал № 1
9
Выход (- 250 мА) управления Н.З. реле блокировки двигателя. Выключается
на время работы режимов автоматического запуска двигателя
Вход тахометра, предназначен для контроля работы двигателя. Тип
входного сигнала определяется программируемой функцией № 7, таб. 3
Вход (-) «Датчик двери». Провод предназначен для подключения концевых
датчиков дверей. Замыкание данного провода на «МАССУ» в режиме
охраны вызовет мгновенный переход системы в режим тревоги. Возможно
подключение входа к плафону освещения салона. Выберите наиболее
подходящее значение программируемой функции № 2, таб. 2
Вход (-) «Датчик багажника». Провод предназначен для подключения
концевого датчика багажника. Замыкание данного провода на «МАССУ»
в режиме охраны вызовет мгновенный переход системы в режим тревоги.
Возможно подключение входа к штатному датчику открытия багажника
(если он установлен)
Вход (-) «Датчик стояночного тормоза». Наличие потенциала «МАССЫ» на
данном проводе разрешает работу режимам автоматического запуска
Выход «Сирена» (+12 В; 2 А). Предназначен для подключения к сирене.
На данном проводе появляется напряжение +12 В длительностью,
соответствующей сигналам сирены
Вход (+) «Датчик двери». Провод предназначен для подключения концевых
датчиков дверей. Замыкание данного провода на +12 В в режиме охраны
вызовет мгновенный переход системы в режим тревоги. Возможно
подключение входа к плафону освещения салона. Выберите наиболее
подходящее значение программируемой функции № 2, таб. 2
Вход (-) выключения режима охраны. Для использования входа необходимо
запрограммировать функцию № 5, таб. 2
Назначение
МОДЕЛЬ: LC-400
9
pharaon_LC-400-instal.indd 9pharaon_LC-400-instal.indd 9 10.06.2014 15:59:5110.06.2014 15:59:51
BLACK
Розовый Выход (- 250 мА). Дополнительный канал № 2
10
Вход «Зажигание». По наличию напряжения на этом входе система
11
Зеленый
определяет статус зажигания. Соедините провод с цепью автомобиля, на
которой появляется +12 В при включении зажигания и не пропадает при
включении стартера. Подключение данного провода обязательно
Вход (-) «Датчик капота». Провод предназначен для подключения концевого
Коричневый /
12
желтый
датчика капота. Замыкание данного провода на «МАССУ» в режиме
охраны вызовет мгновенный переход системы в режим тревоги. Вход
используется при программировании функций системы
Черный /
13
белый
Фиолетовый /
14
белый
Белый /
15
черный
Вход (+) «Педаль тормоза». Вход (+) «Датчик педали тормоза». Наличие
потенциала +12 В на данном проводе запрещает работу режимам
автоматического запуска
Вход генератора предназначен для контроля работы двигателя. Тип
входного сигнала определяется программируемой функцией № 7, таб. 3
Вход снятия системы с режима охраны. При замыкании входа на «МАССУ»
система снимется с охраны. Для использования входа необходимо
запрограммировать функцию № 5, таб. 2
Вход «МАССА». Подключите этот провод к «МАССЕ» автомобиля.
Требуется соединение «под винт», место контакта должно быть тщательно
16
Черный
зачищено от краски и ржавчины. Дополнительное ответвление черного
провода с коннектором служит для реализации схемы управления ЦЗ с
отрицательным управлением
Разъем силовых подключений
Вид со стороны проводов
Рис. 3
№ Цвет провода Назначение
Вход «Питание указателей поворота» (предохранитель 10 А). При
Оранжевый /
1
красный
положительном управлении указателями поворота соединяется с
положительной (+12 В) клеммой аккумулятора. При отрицательном
управлении указателями поворота соедините с «МАССОЙ»
Оранжевый Выход управления указателями поворотов
2
Коричневый /
3
синий
Синий / белый
4
Оранжевый /
5
синий
«Нормально разомкнутый контакт» реле запирания. Предназначен для
управления ЦЗ автомобиля
«Общий контакт» реле запирания. Предназначен для управления ЦЗ
автомобиля
«Нормально замкнутый контакт» реле запирания. Предназначен для
управления ЦЗ автомобиля
Вход «Питание» (+12 В; 15 А). Питание процессорного блока.
6
Красный
Соедините с положительной (+12 В) клеммой аккумуляторной батареи.
Дополнительное ответвление красного провода с коннектором служит
для реализации схемы управления ЦЗ с положительным управлением
Оранжевый Выход управления указателями поворотов
7
10
pharaon_LC-400-instal.indd 10pharaon_LC-400-instal.indd 10 10.06.2014 15:59:5110.06.2014 15:59:51
BLACK
Коричневый /
8
зеленый
Зеленый /
9
белый
Оранжевый /
10
зеленый
«Нормально разомкнутый контакт» реле отпирания. Предназначен для
управления ЦЗ автомобиля
«Общий контакт» реле отпирания. Предназначен для управления ЦЗ
автомобиля
«Нормально замкнутый контакт». Предназначен для управления ЦЗ
автомобиля
Разъем CAN-адаптера
Вид со стороны проводов
Рис. 4
№ Назначение
Выход отпирания ЦЗ
1
Выход дополнительного канала № 1 (по умолчанию «Комфорт»)
2
Выход дополнительного канала №2 (по умолчанию открытие багажника)
3
Вход (-) «Открыты двери»
4
Вход (-) стояночного тормоза
5
Вход (+12 В) сигнала генератора
6
Вход (+12 В) педали тормоза
7
Вход (-) на обмотку реле отпирания ЦЗ
8
Выход (+12 В) для подачи питания на CAN-адаптер
9
Выход запирания ЦЗ
10
Выход «Управление световой индикацией»
11
Вход (-) «Открыт капот»
12
Вход (-) на обмотку реле управления светом
13
Вход тахометрического сигнала
14
Вход «Зажигание»
15
Вход «Открыт багажник»
16
Вход (-) на обмотку реле запирания ЦЗ
17
Выход «МАССА» для подачи питания на CAN-адаптер
18
Если подключение к бортовой сети автомобиля осуществляется
через CAN-адаптер цифровой шины автомобиля CARMEGA CNM200/210, то необходимо осуществлять подключение системы по
технической документации, входящей в комплектацию адаптера.
Разъем датчика удара
МОДЕЛЬ: LC-400
Вид со стороны проводов
Рис. 5
11
pharaon_LC-400-instal.indd 11pharaon_LC-400-instal.indd 11 10.06.2014 15:59:5110.06.2014 15:59:51
BLACK
Разъем 4-контактный, белого цвета, предназначен для подключения
двухуровневого датчика удара. Подключите к разъему датчик удара при
помощи входящего в комплект поставки стандартного шлейфа с двумя
4-контактными разъемами белого цвета.
№ Цвет провода Назначение
Красный
1
Черный
2
Синий
3
Зеленый
4
Разъем подключения антенного модуля
Выход «Питание» (+12 В; 50 мА). Провод предназначен для подключения
питания датчика удара. Недопустимо питание от этой цепи каких-либо
других устройств, кроме датчика
Выход «МАССА». Провод предназначен для подключения «МАССЫ»
датчика удара. Допустимый ток нагрузки до 50 мА
Вход (-) «Зона предупреждения» Подача «МАССЫ» на этот вход системы,
находящейся в режиме охраны, вызывает подачу предупредительных
сигналов
Вход (-) «Зона тревоги». Подача «МАССЫ» на этот вход в режиме охраны
вызовет мгновенный переход системы в режим тревоги
Вид со стороны проводов
Рис. 6
Подключите антенный модуль к белому 7-контактному разъему при
помощи шлейфа черного цвета, входящего в комплект.
Разъем управления модулем запуска
Вид со стороны проводов
Рис. 7
№ Цвет провода Назначение
Желтый / белый
1
Желтый
2
Фиолетовый Выход (-250 мА) управления «Реле включения стартера»
3
Зеленый /
4
желтый
Зеленый /
5
красный
Зеленый
6
Выход (-250 мА) управления «Реле блокировки стартера», встроенного в
модуль запуска
Выход (-250 мА) управления «Реле включения аксессуаров», встроенного
в модуль запуска
Выход (-250 мА) управления внешним модулем обхода штатного
иммобилайзера
Выход (-250 мА) управления «Реле включения зажигания 1»
Вход «Зажигание» .Через данный провод система получает информацию
о включении зажигания. Внутри модуля провод соединен с толстым
зеленым проводом силового разъема
12
pharaon_LC-400-instal.indd 12pharaon_LC-400-instal.indd 12 10.06.2014 15:59:5110.06.2014 15:59:51
BLACK
Разъем силовых подключений модуля запуска
Вид со стороны проводов
Рис. 8
№ Цвет провода Назначение
Синий
1
Зеленый
2
Фиолетовый
3
Красный Питание реле модуля запуска (предохранитель, 30 А)
4
Фиолетовый/
5
черный
Желтый
6
Силовой (10 А) выход включения «Зажигания 2». Подключается к штатному
проводу, на котором появляется +12 В при включении зажигания и
пропадает во время работы стартера
Силовой (10 А) выход (вход) включения «Зажигания 1». Подключается
к штатному проводу, на котором появляется +12 В при включении
зажигания и не пропадает во время работы стартера
Силовой (10 А) выход включения стартера. Подключается в разрыв
штатного провода, в сторону стартера
Вход включения стартера. Подключается в разрыв штатного провода, в
сторону замка зажигания. Вместе с фиолетовым проводом образуют
блокировку стартера
Силовой (10 А) выход включения аксессуаров. Подключается к штатному
проводу, на котором появляется +12 В перед включением зажигания
МОДЕЛЬ: LC-400
Разъем температурного датчика
Вид со стороны проводов
Рис. 9
№ Цвет провода Назначение
Черный
1
Красный Вход системы (аналоговый сигнал от температурного датчика)
2
Разъем подключения CARMEGA TSC-250
Выход системы «Питание» («МАССА»). Провод предназначен для подачи
питания на датчик температуры
Вид со стороны проводов
Рис. 10
13
pharaon_LC-400-instal.indd 13pharaon_LC-400-instal.indd 13 10.06.2014 15:59:5110.06.2014 15:59:51
BLACK
Для подключения опционного температурного таймера CARMEGA
TSC-250 используется шлейф, входящий в комплектацию таймера. Все
необходимые настройки описаны в инструкции на данное изделие.
№ Цвет провода Назначение
Вход (-) «Запуск от внешнего устройства». Появление потенциала
Черный
1
Черный
2
Черный /белый
3
ОБОБЩЕННЫЙ АЛГОРИТМ УПРАВЛЕНИЯ КНОПКОЙ VALET
(«МАССА») на данном входе при выполненных условиях резервирования
включает автоматический запуск двигателя. Появление потенциала
(«МАССА») на данном входе при работающем двигателе (в
автоматическом режиме) осуществляет остановку двигателя
Выход системы «МАССА». Провод предназначен для подачи питания на
CARMEGA TSC-250
Выход «Питание» (+12 В). Провод предназначен для подачи питания на
CARMEGA TSC-250. Недопустимо питание от этой цепи каких-либо других
устройств.
Рис. 11
Многофункциональная кнопка VALET на корпусе антенного модуля
служит для:
1. Вызова владельца автомобиля
2. Ввода системы в служебный режим VALET
3. Программирования новых брелоков
4. Изменения значений программируемых функций
5. Аварийного отключения системы в случае утери брелока
6. Изменения ПИН-кода
7. Изменения R-кода
8. Сохранения значения оборотов холостого хода в память
системы
АЛГОРИТМ УПРАВЛЕНИЯ КНОПКОЙ VALET ДЛЯ ИЗМЕНЕНИЯ
СВОЙСТВ СИСТЕМЫ
14
pharaon_LC-400-instal.indd 14pharaon_LC-400-instal.indd 14 10.06.2014 15:59:5110.06.2014 15:59:51
BLACK
Рис. 12
ПРИМЕЧАНИЕ
Подробное описание действий для каждого пункта меню
программирования, приводится в соответствующих разделах
инструкции: режим VALET (сервисный режим) – стр. 15,
программирование брелоков – стр. 17, программирование
функций – стр. 18, программирование PIN-кода – стр. 20,
программирование R-кода – стр. 22, программирование оборотов
холостого хода – стр. 23.
РЕЖИМ VALET
Режим VALET служит для временного отключения охранных функций
системы при передаче автомобиля на техническое обслуживание.
Индикацией включенного режима VALET является постоянное свечение
светодиодов на антенном модуле.
В режиме VALET доступны функции:
• управление замками с брелока
• дистанционное отпирание багажника
• вызов водителя
МОДЕЛЬ: LC-400
15
pharaon_LC-400-instal.indd 15pharaon_LC-400-instal.indd 15 10.06.2014 15:59:5210.06.2014 15:59:52
BLACK
Для включения режима VALET с помощью кнопки на антенном
модуле выполните действия, изображенные рис. 13.
Рис. 13
ПРИМЕЧАНИЕ
При каждом выключении зажигания система двойным
звуковым сигналом сирены будет напоминать о необходимости
выхода из режима VALET. Необходимо помнить, что служебный
режим не является основным режимом работы охранной системы.
ПРИМЕЧАНИЕ
Выключение режима VALET осуществляется нажатием кнопки
на корпусе антенного модуля на четыре секунды, непосредственно
после выключения зажигания. Выключение режима VALET с
помощью брелока выполняется аналогично включению. Выключение
сопровождается двумя длинными звуковыми сигналами сирены.
16
pharaon_LC-400-instal.indd 16pharaon_LC-400-instal.indd 16 10.06.2014 15:59:5210.06.2014 15:59:52
BLACK
ПРОГРАММИРОВАНИЕ БРЕЛОКОВ
При утере одного из брелоков или желании использовать
дополнительные брелоки их коды необходимо ввести в память
процессорного блока. Система PHARAON LC-400 способна хранить в
памяти до четырех идентификационных кодов брелоков.
Для обучения необходимо выполнить действия, указанные на рис. 14.
МОДЕЛЬ: LC-400
Рис. 14
17
pharaon_LC-400-instal.indd 17pharaon_LC-400-instal.indd 17 10.06.2014 15:59:5210.06.2014 15:59:52
BLACK
Для выхода из режима программирования брелоков достаточно
включить зажигание. Система издаст два протяжных звуковых сигнала
сирены, подтверждающих выход из указанного режима.
ПРИМЕЧАНИЕ
В памяти системы сохраняются только те коды брелоков,
которые участвовали в последней процедуре обучения системы.
Все ранее записанные коды брелков будут стерты. Система
самостоятельно выходит из режима программирования брелоков
при паузе между действиями более 20 секунд.
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ
Система PHARAON LC-400 имеет три таблицы программирования
функций, которые обеспечивают удобство эксплуатации и инсталляции.
Каждая функция может находиться в одном из четырех значений. Для
выбора таблицы программирования необходимо выполнить действия,
представленные на рис. 15.
18
pharaon_LC-400-instal.indd 18pharaon_LC-400-instal.indd 18 10.06.2014 15:59:5210.06.2014 15:59:52
BLACK
Рис. 15
После входа в выбранную таблицу программируемых функций
можно приступить к изменению значений программируемых функций.
Для этого выполните следующие действия:
1. Нажмите кнопку на антенном модуле количество раз,
необходимое для перехода от текущей функции к требуемой.
Каждое нажатие кнопки сопровождается звуковыми сигналами
звукового излучателя на антенном модуле, сообщающими
значение текущей функции (один, два, три или четыре коротких
звуковых сигнала). Светодиод на антенном модуле сериями
вспышек указывает номер текущей функции (количество
вспышек в серии соответствует номеру текущей функции).
2. Кнопками брелока установите требуемое значение функции.
МОДЕЛЬ: LC-400
Рис. 16
Выбранное значение функции подтверждается соответствующим
количеством звуковых сигналов сирены (один, два, три или
четыре коротких звуковых сигнала).
3. Повторите пункты 1) и 2) для всех функций, требующих
изменения. Включите зажигание. Система издаст два протяжных
звуковых сигнала сирены, подтверждающих выход из режима
программирования функций.
19
pharaon_LC-400-instal.indd 19pharaon_LC-400-instal.indd 19 10.06.2014 15:59:5210.06.2014 15:59:52
BLACK
ПРИМЕЧАНИЕ
Таблицы программируемых функций системы PHARAON LC-400
приводятся в разделе «Описание программируемых функций» на
стр. 25.
ПРОГРАММИРОВАНИЕ ПИН-КОДА
Для обеспечения высокого уровня защиты необходимо изменить
заводское значение (11) на индивидуальный код аварийного снятия
системы с охраны. ПИН-код состоит из двух цифр. Каждая цифра
персонального кода может иметь значение от «1» до «9». Для входа
в меню программирования нового персонального кода выполните
действия, изображенные на рис. 17.
20
pharaon_LC-400-instal.indd 20pharaon_LC-400-instal.indd 20 10.06.2014 15:59:5310.06.2014 15:59:53
BLACK
Рис. 17
Ввод нового кода:
1. Нажмите кнопку VALET на антенном модуле количество раз,
соответствующее первому разряду нового ПИН-кода. При
каждом нажатии кнопки звуковой излучатель антенного модуля
будет подтверждать нажатие коротким звуковым сигналом, а
светодиод – вспыхивать.
2. Сделайте паузу до вспышки светодиода, подтверждающей прием
первого разряда.
3. Нажмите кнопку VALET на антенном модуле количество раз,
соответствующее второму разряду нового ПИН-кода. При
каждом нажатии кнопки звуковой излучатель антенного модуля
будет подтверждать нажатие коротким звуковым сигналом, а
светодиод – вспыхивать.
4. Сделайте паузу до вспышки светодиода, подтверждающей прием
второго разряда. Затем сирена издаст 2 звуковых сигнала.
Светодиод вспыхнет количество раз, равное первому разряду
нового ПИН-кода, затем количество раз, равное второму
разряду нового ПИН-кода.
6. Если ПИН-код был сменен на желаемый, то для выхода из режима
программирования ПИН-кода, необходимо включить зажигание.
Система выйдет из режима программирования, подтверждая
выход одним длинным звуковым сигналом сирены. Новый код будет
записан в энергонезависимую память процессорного блока.
7. Если ПИН-код не соответствует желаемому, то необходимо
повторить набор, для этого нажмите кнопку VALET на антенном
модуле. При этом сирена подаст 1 длинный звуковой сигнал,
система вернется к 1-у пункту меню программирования нового
ПИН-кода
МОДЕЛЬ: LC-400
ПРИМЕЧАНИЕ
Система самостоятельно выходит из режима программирования ПИН-кода при паузе между действиями более 20 секунд.
ПРИМЕЧАНИЕ
Желательно записать введенный персональный код и
хранить его в надежном месте. Утеря персонального кода
делает невозможным аварийное отключение системы в случае
неисправности брелоков.
21
pharaon_LC-400-instal.indd 21pharaon_LC-400-instal.indd 21 10.06.2014 15:59:5310.06.2014 15:59:53
BLACK
ПРОГРАММИРОВАНИЕ ИНДИВИДУАЛЬНОГО R–кода
Рис. 18
Ниже, в качестве примера, приводится установка R-кода
в значение 2.3.
22
pharaon_LC-400-instal.indd 22pharaon_LC-400-instal.indd 22 10.06.2014 15:59:5310.06.2014 15:59:53
BLACK
1. Нажмите кнопку брелока , соответствующую первому
разряду нового R-кода (2). Короткий сигнал звукового излучателя
антенного модуля и короткая вспышка индикатора состояния
подтвердят нажатие кнопки брелока.
2. Дождитесь подтверждения ввода первой цифры долгой (1 сек.)
вспышкой индикатора состояния.
3. Нажмите кнопку брелока
, соответствующую второму разряду
нового R-кода (3). Короткий сигнал звукового излучателя
антенного модуля и короткая вспышка индикатора состояния
подтвердят нажатие кнопки брелока.
4. Дождитесь подтверждения ввода второй цифры долгой (1 сек)
вспышкой индикатора состояния.
5. Дождитесь двух сигналов звукового излучателя антенного модуля,
затем модуль воспроизведет записанный в память системы
новый R-код: две вспышки индикатора состояния, затем три
вспышки индикатора состояния.
Если R-код был изменен на желаемый, то для выхода из режима
программирования необходимо включить зажигание. Система
выйдет из режима программирования, подтверждая выход одним
длинным звуковым сигналом сирены. Новый R-код будет записан в
энергонезависимую память процессорного блока.
Если R-кода не соответствует желаемому, то необходимо повторить
набор, для этого нажмите кнопку VALET на антенном модуле на 2
секунды. При этом звуковой излучатель подаст 2 длинных звуковых
сигнала, система вернется к 1-у пункту меню программирования
нового R-кода.
ПРИМЕЧАНИЕ
Система самостоятельно выходит из режима программирования
R-кода при паузе между действиями более 20 секунд.
ЗАПИСЬ ОБОРОТОВ ХОЛОСТОГО ХОДА В ПАМЯТЬ СИСТЕМЫ
Перед записью оборотов холостого хода в память системы,
необходимо прогреть двигатель.
МОДЕЛЬ: LC-400
23
pharaon_LC-400-instal.indd 23pharaon_LC-400-instal.indd 23 10.06.2014 15:59:5410.06.2014 15:59:54
BLACK
Рис. 19
Запустите двигатель, дождитесь, когда положение стрелки
тахометра будет соответствовать оборотам холостого хода. Обратите
внимание на индикатор состояния системы.
Рис. 20
Непрерывное свечение индикатора означает, что сигнал тахометра
находится в допустимых пределах. Отсутствие свечения указывает
на отсутствие требуемого сигнала. В этом случае необходимо
произвести проверку подключения входа контроля работы двигателя и
убедится в том, что программируемая функция № 7, таб 3 соответствует
выбранному типу сигнала контроля.
Для записи оборотов нажмите кнопку
брелока. Короткий
звуковой сигнал сирены подтвердит успешную запись оборотов
холостого хода в память системы. Для выхода из режима обучения
нажмите кнопку
брелока.
24
pharaon_LC-400-instal.indd 24pharaon_LC-400-instal.indd 24 10.06.2014 15:59:5410.06.2014 15:59:54
BLACK
ПРИМЕЧАНИЕ
Система самостоятельно выходит из режима
программирования оборотов холостого хода через 4 минуты.
ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
Таблица программируемых функций
фун-
кции
Название
функции
Автоматическое
включение
1
режима охраны
Автоматический
возврат в режим
2
охраны
Управление
замками дверей
3
при вкл./выкл.
зажигания
Защита от кражи
4
брелока (R-код)
Режим
5
«Турботаймер»
Режим Pit-stop ВЫКЛ.
6
Нажатие
кнопки
1 звуковой
сигнал сирены
ВЫКЛ.
ВКЛ.
с запиранием
замков
ВЫКЛ.
ВЫКЛ. ВКЛ.
ВЫКЛ.
Нажатие кнопки
2 звуковых
сигнала сирены
с запиранием
Запирание
при нажатии
педали тормоза/
Отпирание при
вык. зажигания
Время работы
определяется
функцией №1
табл. №3
1
Нажатие кнопки
3 звуковых
сигнала сирены
ВКЛ.
замков
ВКЛ. ВЫКЛ.
ВКЛ.
1 мин.
ВКЛ.
ВКЛ.
Запирание при
вкл. зажигании
(через 10 сек.)/
Отпирание при
выкл. зажигания
ВКЛ.
2 мин.
ВКЛ.
Неограниченное
время работы
МОДЕЛЬ: LC-400
Нажатие кнопки
4 звуковых
сигнала сирены
Запирание при
вкл. зажигания/
Отпирание при
выкл. зажигания
ВКЛ.
3 мин.
7
Anti Car -hijack
Функция
оповещения
о снижении
8
напряжения
бортовой сети
ниже значения
Режим
ВЫКЛ. ВКЛ.
ВКЛ.
Когда
напряжение
АКБ < 12,2 В
ВКЛ.
Когда
напряжение
АКБ < 12 В
ВКЛ.
Когда
напряжение
АКБ < 11,8 В
ВЫКЛ.
Описание программируемых функций таблицы №1
Функция № 1. Автоматическое включение режима охраны
(заводская установка: выключена)
Значение 1. Автоматическая постановка в режим охраны не
выполняется.
Значение 2. После выключения зажигания и закрытия дверей
25
pharaon_LC-400-instal.indd 25pharaon_LC-400-instal.indd 25 10.06.2014 15:59:5410.06.2014 15:59:54
BLACK
автомобиля система автоматически перейдет в режим охраны через
30 секунд с запиранием замков дверей.
Значение 3. После выключения зажигания и закрытия дверей
автомобиля система автоматически перейдет в режим охраны через
30 секунд без запирания замков дверей.
Функция № 2. Автоматический возврат в режим охраны
(заводская установка: осуществляется с запиранием ЦЗ)
Значение 1. Если после выключения режима охраны с брелока
не были открыты дверь, капот или багажник автомобиля, то система
автоматически вернется в режим охраны через 30 секунд с запиранием
замков дверей.
Значение 2. Если после отключения режима охраны с брелока
не были открыты дверь, капот или багажник автомобиля, то система
автоматически вернется в режим охраны через 30 секунд без запирания
замков дверей.
Значение 3. После отключения режима охраны с брелока, система
самостоятельно не возвращается в режим охраны.
Функция № 3. Управление замками дверей при вкл./выкл.
зажигания (заводская установка: выключено)
Значение 1. Система не управляет замками дверей при включении
/ выключении зажигания.
Значение 2. Система запирает ЦЗ после нажатия педали тормоза*
(в момент отпускания). При выключении зажигания двери автомобиля
автоматически отпираются.
Значение 3. Система запирает ЦЗ через 10 секунд после включения
зажигания. При выключении зажигания двери автомобиля автоматически
отпираются.
Значение 4. Система запирает ЦЗ через 10 секунд после включения
зажигания. При выключении зажигания двери автомобиля автоматически
не отпираются.
ПРИМЕЧАНИЕ
Если функция № 3 находится во втором значении, то запирание
Ц.З. происходит после каждого нажатия педали тормоза, если
перед этим осуществлялось открытие/закрытие двери.
Функция № 4. Защита от кражи брелока (R-код)
Значение 1. Режим защиты от кражи брелока не используется.
Режим охраны полностью выключается по команде брелока.
Значение 2. Режим защиты от кражи брелока включен. После
выключения режима охраны требуются дополнительные нажатия кнопок
брелока. Номера нажимаемых кнопок соответствуют цифрам R-кода
(11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43, 44).
Функция № 5. Режим «ТУРБОТАЙМЕР» (заводская установка: выключен)
Значение 1. Режим «ТУРБОТАЙМЕР» не используется.
Значение 2. Режим «ТУРБОТАЙМЕР» включается на 1 минуту.
Значение 3. Режим «ТУРБОТАЙМЕР» включается на 2 минуты.
Значение 4. Режим «ТУРБОТАЙМЕР» включается на 3 минуты.
26
pharaon_LC-400-instal.indd 26pharaon_LC-400-instal.indd 26 10.06.2014 15:59:5410.06.2014 15:59:54
BLACK
Функция № 6. Режим Pit-Stop (заводская установка: выключен)
Значение 1. Режим Pit-Stop не используется.
Значение 2. Длительность работы режима Pit-Stop определяется
функцией № 1 таблицы № 3.
Значение 3. Длительность работы режима Pit-Stop не ограниченна
по времени.
Функция № 7. Режим Anti Car-hijack (заводская установка: выключен)
Значение 1. Режим Anti Car-hijack не используется.
Значение 2. Режим Anti Car-hijack включен.
Функция № 8. Функция оповещения о снижении напряжения
бортовой сети ниже заданного значения (заводская установка:
АКБ<12,2 В)
Значение 1. Оповещение при значении напряжения АКБ < 12,2 В.
Значение 2. Оповещение при значении напряжения АКБ < 12 В.
Значение 3. Оповещение при значении напряжения АКБ < 11,8 В.
Значение 4. Оповещение о снижении напряжения бортовой сети
выключено.
Таблица программируемых функций 2
функции
Длительность
импульсов
управления ЦЗ
1
запирание/
отпирание
Задержка принятия
под охрану входа
2
Назначение
дополнительного
3
канала № 1
(серый провод)
Назначение
дополнительного
4
канала № 2
(розовый провод)
Алгоритм работы
5
ARM/DISARM
Алгоритм работы
выходов управления
ЦЗ и световой
индикации при
6
управлении
системой по
входам ARM/
Название
функции
дверей
DISARM
Нажатие кнопки
1 звуковой
сигнал сирены
0,8 сек. 3,5 сек. 30 сек./0,8 сек.
5 сек. 15 сек. 45 сек. АВТО
30 сек. импульс
при включении
режима охраны
Отпирание
замка
багажника
ВЫКЛ.
ВЫКЛ. РЕЖИМ 1 РЕЖИМ 2
Нажатие кнопки
2 звуковых
сигнала сирены
Приоритетное
отпирание двери
водителя
Приоритетное
отпирание двери
водителя
Вкл. режима охраны
при появлении
потенциала «МАССЫ»
на входе ARM. Выкл.
режима охраны
при исчезновении
«МАССЫ» на входе
ARM
Нажатие кнопки
3 звуковых
сигнала сирены
Статус режим
охраны
Нормально
разомкнутая
блокировка
двигателя
0,7 сек. импульс
на входе ARM
вкл. режим
охраны/0,7 сек.
импульс на входе
DISARM выкл.
режим охраны
Нажатие кнопки
сигнала сирены
заданное время
завершении
автозапуска
4 звуковых
Включение
канала на
(1-120) сек.
Включение
канала при
(1-120) сек.
МОДЕЛЬ: LC-400
27
pharaon_LC-400-instal.indd 27pharaon_LC-400-instal.indd 27 10.06.2014 15:59:5410.06.2014 15:59:54
BLACK
Описание программируемых функций таблицы № 2
Функция № 1. Длительность импульсов управления ЦЗ (запирание/
отпирание) (заводская установка: 0,8 сек. / 0,8 сек.)
Значение 1. Импульсы закрытия и открытия – 0,8 секунды.
Значение 2. Импульсы закрытия и открытия – 3,5 секунды.
Значение 3. Импульс закрытия – 30 секунд, открытия – 0,8 секунды.
Функция № 2. Задержка принятия под охрану входа дверей
(заводская установка: 5 сек.)
Функция предназначена для учета задержки выключения света
в салоне.
Значение 1. Задержка принятия под охрану входа дверей – 5 секунд.
Значение 2. Задержка принятия под охрану входа дверей – 15 секунд.
Значение 3. Задержка принятия под охрану входа дверей – 45 секунд.
Значение 4. Задержка принятия под охрану входа дверей
осуществляется до закрытия дверей.
Функция № 3. Назначение дополнительного канала № 1 (серый
провод) (заводская установка: управление системой «Комфорт»)
Значение 1. На выходе канала № 1 при постановке в режим охраны,
появляется импульс, длительностью 30 секунд.
Значение 2. Выход канала № 1 используется для реализации
функции приоритетного отпирания двери водителя. При нажатии кнопки
после снятия с охраны появляется дополнительный отрицательный
импульс, длительностью 0,8 секунды, для отпирания пассажирских дверей.
Значение 3. Выход используется как статус режима охраны. Сигнал
отрицательной полярности появляется на сером проводе при включении
режима охраны и сохраняется в течение всего периода охраны.
Значение 4. Выход канала № 1 включается на время от 1 до 120 секунд
при нажатии комбинации кнопок брелока:
(2 сек.), затем (0,5 сек.).
Для программирования длительности импульса, при выборе четвертого
значения функции, необходимо нажать кнопку
–
сирена оповестит
четырьмя звуковыми сигналами, а светодиод на антенном модуле начнет
гореть постоянно. С этого момента пойдет отсчет длительности импульса
дополнительного канала. Чтобы остановить отсчет длительности импульса,
нажмите кнопку
еще раз. Светодиод на антенном модуле погаснет,
новое значение времени активации дополнительного канала будет
сохранено в энергонезависимой памяти системы.
Функция № 4. Назначение дополнительного канала № 2 (розовый
провод) (заводская установка: отпирание замка багажника)
Значение 1. Выход канала № 2 включается на 1 секунду при
нажатии комбинации кнопок брелока: (2 сек.), затем (0,5 сек.).
При данном значении функции канал используется для отпирания
замка багажника.
Значение 2. Выход канала № 2 используется для реализации функции
28
pharaon_LC-400-instal.indd 28pharaon_LC-400-instal.indd 28 10.06.2014 15:59:5510.06.2014 15:59:55
BLACK
приоритетного отпирания двери водителя. При нажатии кнопки после
снятия с охраны появляется дополнительный отрицательный импульс,
длительностью 0,8 секунды, для отпирания пассажирских дверей.
Значение 3. Выход канала № 2 используется для организации
НЗ-блокировки двигателя.
Значение 4. Канал № 2 включается на время от 1 до 120 секунд при
нажатии комбинации кнопок брелока:
(2 сек.), затем (0,5 сек.).
Для программирования длительности импульса, при выборе четвертого
МОДЕЛЬ: LC-400
значения функции, необходимо нажать кнопку
–
сирена оповестит
четырьмя звуковыми сигналами, а светодиод на антенном модуле начнет
гореть постоянно. С этого момента начнется отсчет длительности
импульса дополнительного канала. Чтобы остановить отсчет длительности
импульса, нажмите кнопку
еще раз. Светодиод на антенном модуле
погаснет, новое значение времени активации дополнительного канала
будет сохранено в энергонезависимой памяти системы.
Функция № 5. Алгоритм работы входов ARM/DISARM (заводская
установка: входы выключены)
Значение 1. Входы выключены. Появление импульсов отрицательной
полярности на входах ARM (белый/черный провод) и DISARM (серый/
черный провод) не изменяет состояние системы.
Значение 2. Появление потенциала «МАССЫ» на входе ARM (белый/
черный провод) переводит систему в режим охраны. Система остается
в режиме охраны до исчезновения потенциала «МАССЫ». Вход DISARM
(серый/черный провод) не используется.
Значение 3. Появление импульса (длительностью не менее 0,7 сек.)
отрицательной полярности на входе ARM (белый/черный провод)
включает режим охраны. Появление импульса (длительностью не менее
0,7 сек.) отрицательной полярности на входе DISARM (серый/черный
провод) выключает режим охраны.
Функция № 6. Алгоритм работы выходов управления ЦЗ и световой
индикации при управлении системой по входам ARM/DISARM
(заводская установка: режим 1)
Значение 1. При включении / выключении режима охраны с
помощью входов ARM / DISARM система PHARAON LC-400 управляет ЦЗ и
световой индикацией и звучат звуковые сигналы подтверждения сиреной
(так же как при управлении брелоком PHARAON LC-400).
Значение 2. Режим 1 – при включении / выключении режима охраны
с помощью входов ARM/DISARM система PHARAON LC-400 не управляет
ЦЗ, световой индикацией , а также отсутствуют звуковые сигналы
подтверждения сиреной. Режим обеспечивает совместимость со штатной
системой охраны, которая сама выдает все необходимые сигналы.
Значение 3. Режим 2 - при включении / выключении режима охраны с
помощью входов ARM/DISARM система PHARAON LC-400 не управляет ЦЗ,
световой индикацией, но присутствуют звуковые сигналы подтверждения
сиреной. Режим обеспечивает совместимость со штатной системой
29
pharaon_LC-400-instal.indd 29pharaon_LC-400-instal.indd 29 10.06.2014 15:59:5510.06.2014 15:59:55
BLACK
управления ЦЗ, которая выдает все необходимые сигналы, за
исключением звукового сигнала подтверждения.
Таблица программируемых функций 3
фун-
кции
Название
Время работы
двигателя
1
в режиме
автозапуска
Автоматический
запуск двигателя
2
по таймеру
Автоматический
запуск двигателя
3
по температуре
индикация при
4
автоматическом
запуске двигателя
Время работы
стартера при
5
автозапуске
Задержка
включения
стартера после
6
включения
зажигания
Нажатие
кнопки
функции
1 звуковой
сигнал сирены
10 мин. 20 мин. 30 мин. 60 мин.
Каждые 2 часа Каждые 3 часа Каждые 4 часа Каждые 24 часа
-5 °С -10 °С -15 °С -25 °С
Световая
Мигает Горит постоянно Отсутствует
1 сек. 2 сек. 3 сек. 6 сек.
2 сек. 4 сек. 6 сек. 10 сек.
Нажатие кнопки
2 звуковых
сигнала сирены
Нажатие кнопки
3 звуковых
сигнала сирены
Нажатие кнопки
4 звуковых
сигнала сирены
Контроль работя
7
двигателя
Обход входа
дверей при
завершении
8
автоматического
запуска
двигателя
Режим запуска
9
двигателя.
Количество
импульсов на
входе START/STOP
10
при запуске
двигателя
Количество
импульсов на
входе START/STOP
11
при глушении
двигателя
По сигналу
тахометра
ВЫКЛ. ВКЛ. 15 сек. ВКЛ. 45 сек. ВКЛ. АВТО
Повторяющий
работу замка
зажигания
12 3
Импульс
отсутствует
Пор сигналу
генератора (+)
Повторяющий
работу кнопки
START/STOP
123
Пор сигналу
генератора (-)
30
pharaon_LC-400-instal.indd 30pharaon_LC-400-instal.indd 30 10.06.2014 15:59:5510.06.2014 15:59:55
BLACK
Описание программируемых функций таблицы № 3
Функция № 1. Время работы двигателя в режиме автозапуска
(заводская установка: 10 минут)
Значение 1. Время работы двигателя – 10 минут.
Значение 2. Время работы двигателя – 20 минут.
Значение 3. Время работы двигателя – 30 минут.
Значение 4. Время работы двигателя – 60 минут.
Функция № 2. Автоматический запуск двигателя по таймеру*
(заводская установка: каждые 2 часа)
Значение 1. Автоматический запуск двигателя – каждые 2 часа.
Значение 2. Автоматический запуск двигателя – каждые 3 часа.
Значение 3. Автоматический запуск двигателя – каждые 4 часа.
Значение 4. Автоматический запуск двигателя – каждые 24 часа.
* Значение может быть установлено через меню брелока. Значение, сохраненное в память системы
через меню брелока, затирает значение, установленное через таблицу программирования.
Функция № 3. Автоматический запуск двигателя по температуре*
(заводская установка: при температуре -5 °С)
Значение 1. Автоматический запуск двигателя при температуре – -5 °С
Значение 2. Автоматический запуск двигателя при температуре – -10 °С
Значение 3. Автоматический запуск двигателя при температуре – -15 °С
Значение 4. Автоматический запуск двигателя при температуре – -25 °С
* Значение может быть установлено через меню брелока. Значение, сохраненное в память системы
через меню брелока, затирает значение, установленное через таблицу программирования.
Функция № 4. Световая индикация при автоматическом запуске
двигателя (заводская установка: мигает)
Значение 1. Работа двигателя сопровождается миганием фонарей
автомобиля.
Значение 2. Работа двигателя сопровождается непрерывным
свечением фонарей автомобиля.
Значение 3. Световая индикация при работе двигателя отсутствует.
Функция № 5. Время работы стартера при автоматическом
запуске двигателя (заводская установка: 1 сек.)
Значение 1. Максимальное время вращения стартера - 1 сек.
Значение 2. Максимальное время вращения стартера - 2 сек.
Значение 3. Максимальное время вращения стартера - 3 сек.
Значение 4. Максимальное время вращения стартера - 6 сек.
Функция № 6. Задержка включения стартера после включения
зажигания (заводская установка: 2 сек.)
Значение 1. Задержка включения стартера - 2 сек.
Значение 2. Задержка включения стартера - 4 сек.
Значение 3. Задержка включения стартера - 6 сек.
Значение 4. Задержка включения стартера - 10 сек.
Функция № 7. Контроль работы двигателя (заводская установка: по
сигналу тахометра)
Значение 1. Контроль работы двигателя осуществляется по сигналу
тахометра (требуется обучение оборотам холостого хода).
Значение 2. Контроль работы двигателя осуществляется по сигналу
генератора (+).
МОДЕЛЬ: LC-400
31
pharaon_LC-400-instal.indd 31pharaon_LC-400-instal.indd 31 10.06.2014 15:59:5510.06.2014 15:59:55
BLACK
Значение 3. Контроль работы двигателя осуществляется по
отрицательному сигналу запущенного двигателя. Подключите
фиолетовый / черный провод к проводу, на котором появляется «МАССА»
при успешном пуске двигателя.
Подключите фиолетовый /черный провод к проводу генератора, на
котором появляется +12 В при успешном пуске двигателя.
Функция № 8. Обход входа дверей при завершении
автоматического запуска двигателя (заводская установка: выключен)
Значение 1. Обход дверей выключен.
Значение 2. Обход дверей включен на 15 сек.
Значение 3. Обход дверей включен на 45 сек.
Значение 4. Обход дверей осуществляется до закрытия дверей.
Функция № 9. Режим запуска двигателя (заводская установка:
повторяющий работу замка зажигания.)
Значение 1. Выходы модуля запуска имитируют работу замка
зажигания.
Значение 2. Выходы модуля запуска имитируют работу кнопки START/
STOP
Функция № 10. Количество импульсов на выходе START/STOP при
запуске двигателя (заводская установка: один импульс)
Значение 1. Один импульс на выходе START/STOP при запуске.
Значение 2. Два импульса на выходе START/STOP при запуске.
Значение 3. Три импульса на выходе START/STOP при запуске.
Функция № 11. Количество импульсов на выходе START/STOP при
остановке двигателя (заводская установка: один импульс)
Значение 1. Отсутствует импульс на входе START/STOP при глушении.
Значение 2. Один импульс на выходе START/STOP при глушении.
Значение 3. Два импульса на выходе START/STOP при глушении.
Значение 4. Три импульса на выходе START/STOP при глушении.
32
pharaon_LC-400-instal.indd 32pharaon_LC-400-instal.indd 32 10.06.2014 15:59:5510.06.2014 15:59:55
BLACK
АЛЬБОМ СХЕМ ПОДКЛЮЧЕНИЙ
МОДЕЛЬ: LC-400
33
pharaon_LC-400-instal.indd 33pharaon_LC-400-instal.indd 33 10.06.2014 15:59:5610.06.2014 15:59:56
BLACK
СХЕМА ПОДКЛЮЧЕНИЯ PHARAON LC-400
34
pharaon_LC-400-instal.indd 34pharaon_LC-400-instal.indd 34 10.06.2014 15:59:5610.06.2014 15:59:56
BLACK
МОДЕЛЬ: LC-400
Рис. 21
35
pharaon_LC-400-instal.indd 35pharaon_LC-400-instal.indd 35 10.06.2014 15:59:5710.06.2014 15:59:57
BLACK
CХЕМЫ ПОДКЛЮЧЕНИЯ К ЦЕНТРАЛЬНОМУ ЗАМКУ
Схема управление двухпроводным активатором
Рис. 22
Схема приоритетного отпирания двери водителя
Рис. 23
36
pharaon_LC-400-instal.indd 36pharaon_LC-400-instal.indd 36 10.06.2014 15:59:5810.06.2014 15:59:58
BLACK
Схема с положительной полярностью управления ЦЗ
Рис. 24
Схема подключения к пневматическому замку
МОДЕЛЬ: LC-400
Рис. 25
Схема с отрицательной полярностью ЦЗ
Рис. 26
37
pharaon_LC-400-instal.indd 37pharaon_LC-400-instal.indd 37 10.06.2014 15:59:5810.06.2014 15:59:58
BLACK
Схема подключения к штатной кнопке управления с инверсией
полярности
Рис. 27
УПРАВЛЕНИЕ ЗАМКОМ БАГАЖНИКА С ПОМОЩЬЮ
ДОП. КАНАЛА № 2
Рис. 28
БЛОКИРОВКА ДВИГАТЕЛЯ С ПОМОЩЬЮ ДОП. КАНАЛА № 2
Рис. 29
38
pharaon_LC-400-instal.indd 38pharaon_LC-400-instal.indd 38 10.06.2014 15:59:5810.06.2014 15:59:58
BLACK
ПОДКЛЮЧЕНИЕ АВТОЗАПУСКА
(ФУНКЦИЯ № 9 ТАБЛИЦЫ № 3 НАХОДИТСЯ В ЗНАЧЕНИИ 1)
МОДЕЛЬ: LC-400
Рис. 30
39
pharaon_LC-400-instal.indd 39pharaon_LC-400-instal.indd 39 10.06.2014 15:59:5810.06.2014 15:59:58
BLACK
ВРЕМЕННАЯ ДИАГРАММА РАБОТЫ ВЫХОДОВ
МОДУЛЯ ЗАПУСКА
Рис. 31
40
pharaon_LC-400-instal.indd 40pharaon_LC-400-instal.indd 40 10.06.2014 15:59:5910.06.2014 15:59:59
BLACK
ПОДКЛЮЧЕНИЕ АВТОЗАПУСКА С КНОПКОЙ START/STOP
(ФУНКЦИЯ № 9 ТАБЛИЦЫ № 3 НАХОДИТСЯ В ЗНАЧЕНИИ 2)
МОДЕЛЬ: LC-400
Рис. 32
41
pharaon_LC-400-instal.indd 41pharaon_LC-400-instal.indd 41 10.06.2014 15:59:5910.06.2014 15:59:59
BLACK
ВРЕМЕННАЯ ДИАГРАММА РАБОТЫ ВЫХОДОВ
МОДУЛЯ ЗАПУСКА
Рис. 33
Запуск Глушение
42
pharaon_LC-400-instal.indd 42pharaon_LC-400-instal.indd 42 10.06.2014 15:59:5910.06.2014 15:59:59
BLACK
Рис. 34
Запуск двигателя
Первым появляется сигнал на зеленом/желтом проводе,
имитирующий появление электронного ключа в приемном гнезде.
Одновременно этот провод может быть использован для управления
модулем обхода штатного иммобилайзера. Через время,
определяемое программируемой функцией № 6, таб. 3, появляется
сигнал на желтом проводе, имитирующий нажатие педали тормоза.
Затем появляется сигнал, имитирующий нажатие кнопки START/STOP
на фиолетовом проводе, который продолжается в течение времени,
определяемого программируемой функцией № 5, таб. 3. Сигнал
на входе педали тормоза (черный/белый) игнорируется. По факту
окончания импульса на фиолетовом проводе начинается контроль
работы двигателя (фиолетовый / черный или фиолетовый / белый провод).
Тип сигнала определяется программируемой функцией № 7, таб. 3. При
наличии требуемого сигнала запуск считается успешным, двигатель
будет работать время, определяемое программируемой функцией №
1, таб. 3. По окончании времени работы запуска происходит глушение
двигателя.
Глушение двигателя
Первым появляется сигнал, имитирующий нажатие кнопки START/
STOP на фиолетовом проводе. Спустя 2 сек. пропадает сигнал,
имитирующий наличие ключа в приемном гнезде на зеленом/красном
проводе. Сигнал на желтом проводе при глушении двигателя не
появляется.
МОДЕЛЬ: LC-400
43
pharaon_LC-400-instal.indd 43pharaon_LC-400-instal.indd 43 10.06.2014 15:59:5910.06.2014 15:59:59
BLACK
ДЛЯ ЗАМЕТОК
44
pharaon_LC-400-instal.indd 44pharaon_LC-400-instal.indd 44 10.06.2014 16:00:0010.06.2014 16:00:00
BLACK
Loading...
