Toilet I nstal lation
Instalación del Inodoro
Installation de la toilette
VTP-E20W VTP-E40W
Price Pfi ster
10 Y ear Limited W arranty
Price Pfi ster provides the following Warranties for its vitreous china
(sanitary ware) plumbing products related to material and workmanship and the fl ushing mechanism. Proof of Purchase may be required in
order to obtain any of the benefi ts set forth below.
Limited Warranties: Price Pfi ster warrants to the original purchaser that
for 10 years from the date of purchase Price Pfi ster vitreous china (sani-
tary ware) plumbing products (the “Product”) will be free of all defects
in material and workmanship that would impair the intended and proper
use of the Product. Price Pfi ster further warrants the proper function
of the fl ushing mechanism for a period of 10 years from the date of
purchase of the Product.
Exclusive Remedy: In the event of any defect in the Product that breaches
the foregoing warranties, Price Pfi ster, at its option, will repair or replace
the defective part of the Product. Repair or replacement of the Product
is the exclusive remedy.
For any remedy under this warranty, Price Pfi ster is to be notifi ed de-
scribing the problem. In order to notify Price Pfi ster and receive as-
sistance or service under this warranty, for United States customers, the
original purchaser may: (1) call 1-800-Pfaucet (1-800-732-8238) for a
consumer service representative who can assist you, or (2) write consumer service department c/o Price Pfi ster Inc., 13500 Paxton Street,
PO Box 4518, Pacoima, CA 91333-4518 and include a description of
the problem, model number, your name, address, phone number and
approximate date of purchase, or (3) email Price Pfi ster’s customer ser-
vice department by going to www.PricePfi ster.com, or (4) notify the loca-
tion or distributor from which the Product was purchased. In any case,
you may be required to return the Product to Price Pfi ster for inspection
and proof of purchase may be required.
Note: For customers located in Canada please contact Black &
Decker, Canada Inc., Price Pfi ster Division, 100 Central Avenue,
Brockville, Ontario K6V 5W6, phone: 1-800-340-7608 (Canada
only). For customers located outside Canada and United States, please
contact your local distributor or agent from where you purchased the
Product for help and further information.
Limitations and Exclusions:
PRICE PFISTER WILL NOT BE LIABLE FOR ANY OTHER DAMAGES OR LOSSES, INCLUDING, BUT NOT LIMITED TO, INCIDENTAL AND/OR CONSEQUENTIAL DAMAGES, REGARDLESS
OF THE LEGAL THEORY ASSERTED, INCLUDING ANY CLAIM
OR BREACH OF WARRANTY HEREUNDER OR ANY OTHER
CAUSE, AND WHETHER ARISING IN CONTRACT OR IN TORT
(including negligence and strict liability).
Price Pfi ster has the right to discontinue or modify any product at any
time. Some states do not allow limitations or exclusions of incidental
or consequential damages, so the above limitations or exclusions may
not apply to you. This warranty gives you specifi c legal rights, and you
may also have other rights which vary from state to state.
The above warranties do not cover damage resulting from improper maintenance, repair, cleaning or installation, misuse, abuse, alterations, accidents or Acts of God.
Garantía limitada durante 10 años
Price Pfi ster ofrece las siguientes garantías en sus productos para plomería de
porcelana (productos sanitarios) respecto al material, a la mano de obra y al
mecanismo de descarga. Para recibir cualquiera de los benefi cios indicados a
continuación, puede requerirse prueba de compra.
Garantías limitadas: Price Pfi ster garantiza al comprador original que los pro-
ductos de plomería (sanitarios) de porcelana de Price Pfi ster (denominados
colectivamente de ahora en adelante el “producto”) no tendrán ningún defecto
en el material y la mano de obra que impida el uso previsto y adecuado del
producto durante 10 años a partir de la fecha de compra. Price Pfi ster garantiza
asimismo el funcionamiento correcto del mecanismo de descarga durante un
plazo de 10 años a partir de la fecha de compra del producto.
Único recurso: Si algún defecto del producto infringiera las garantías antedichas, Price Pfi ster tendrá la opción de reparar o reemplazar la pieza defectuosa
del producto. La reparación o reemplazo del producto es el único recurso del
que dispone el comprador.
Para todo recurso cubierto por esta garantía, Price Pfi ster deberá ser noti-
fi cado del problema y recibir una descripción del mismo. Para notifi car a
Price Pfi ster y recibir asistencia o servicio técnico cubierto por esta garantía,
el comprador original que resida en los Estados Unidos deberá: (1) llamar al
1-800-Pfaucet (1-800-732-8238) para hablar con un representante de atención
al consumidor que pueda asistirlo o bien (2) escribir al departamento de servicio al consumidor a c/o Price Pfi ster Inc., 13500 Paxton Street, PO Box 4518,
Pacoima, CA 91333-4518 e incluir una descripción del problema, el número
de modelo, su nombre, dirección, número de teléfono y fecha aproximada de
compra o bien (3) enviar un mensaje de correo electrónico al departamento
de servicio al consumidor de Price Pfi ster desde www.PricePfi ster.com o bien
(4) notifi car al lugar o al distribuidor en donde fue comprado el producto.
En cualquiera de estos casos, podremos solicitarle que devuelva el producto
a Price Pfi ster para someterlo a una inspección y que presente una prueba
de compra.
Nota: Los compradores que residan en Canadá deberán ponerse en contacto con Black & Decker, Canada Inc., Price Pfi ster Division, 100 Central
Avenue, Brockville, Ontario K6V 5W6, teléfono: 1-800-340-7608 (sólo
desde Canadá).
Unidos deberán ponerse en contacto con el distribuidor o agente más cercano en donde compraron el producto para solicitar ayuda y más información.
Limitaciones y exclusiones:
PRICE PFISTER NO SERÁ RESPONSIBLE POR NINGÚN OTRO DAÑO
O PÉRDIDA, INCLUIDOS A TÍTULO MERAMENTE ENUNCIATIVO,
LOS DAÑOS INCIDENTALES Y/O INDIRECTOS, CUALQUIERA SEA
LA TEORÍA JURÍDICA QUE SE ALEGUE, INCLUIDAS TODA RECLAMACIÓN O INCUMPLIMIENTO DE LA GARANTÍA PRESENTE O
CUALQUIER OTRA CAUSA, TANTO SI SON EL RESULTADO DE RESPONSABILIDAD CONTRACTUAL COMO EXTRACONTRACTUAL
(incluidas negligencia y responsabilidad civil estricta).
Price Pfi ster tiene el derecho de descontinuar o modifi car cualquier producto
en cualquier momento. Algunos estados no permiten limitaciones o exclusiones de daños incidentales o indirectos, por lo que es posible que las limitaciones o exclusiones anteriormente indicadas no correspondan en su caso. Esta
garantía le otorga derechos legales específi cos y es posible que usted tenga
además otros derechos, los cuales difi eren de un estado a otro.
Las garantías descritas anteriormente no cubren daños que sean el resultado de
tareas de mantenimiento, reparación, limpieza o instalación inadecuadas, uso
indebido, maltrato, alteraciones, accidentes o fuerza mayor.
Price Pfi ster
Los compradores que residan fuera de Canadá y los Estados
Price Pfi ster
Garantie limitée de 10 ans
Price Pfi ster offre les garanties suivantes pour ses produits de plomberie
en porcelaine vitrifi ée (appareil sanitaire) en ce qui concerne les maté-
riaux, la fabrication et le mécanisme de la chasse d’eau. Veuillez noter
qu’une preuve d’achat peut être requise en cas de recours au titre de la
garantie.
Garantie limitée : Price Pfi ster garantit à l’acheteur d’origine, pour une
période de dix (10) ans à partir de la date d’achat, que les produits de
plomberie en porcelaine vitrifi ée (appareil sanitaire) (le « Produit ») se-
ront exempts de tout défaut de matériau ou vice de fabrication pouvant
entraver l’utilisation correcte pour laquelle le Produit est conçu. Par
ailleurs, Price Pfi ster garantit le fonctionnement adéquat du mécanisme
de la chasse d’eau pour une période de dix (10) à partir de la date d’achat
originale du produit.
Recours exclusif : En cas de défaut du produit relevant de la garantie,
le fabricant pourra, à sa discrétion, réparer ou remplacer la pièce défectueuse. Cette mesure constitue le recours exclusif.
Pour tout recours au titre de la garantie, le client doit communiquer Price
Pfi ster pour lui faire part du problème. Pour tout recours au titre de la
garantie, les clients doivent communiquer avec Price Pfi ster pour lui faire
part du problème. Aux États-Unis, l’acheteur d’origine peut : (1) composer le 1-800-732-8238 pour parler à un représentant du service à la clientèle qui l’assistera; (2) écrire au service à la clientèle : Price Pfi ster Inc.,
13500 Paxton Street, PO Box 4518, Pacoima, CA 91333-4518, et fournir
une explication du problème, en précisant le numéro de modèle, son nom,
son adresse et son numéro de téléphone, ainsi que la date d’achat approximative; (3) communiquer par courriel avec le service à la clientèle
en utilisant le site www.PricePfi ster.com, ou (4) aviser le détaillant qui a
vendu le produit. Dans tous les cas, le client peut être tenu de retourner le
produit au fabricant, et une preuve d’achat pourrait être exigée.
Remarque : Au Canada, veuillez communiquer avec Black & Decker,
Canada Inc., Price Pfi ster Division, 100 Central Avenue, Brockville,
Ontario K6V 5W6, téléphone : 1-800-340-7608 (Canada seulement).
À l’extérieur du Canada et des États-Unis, veuillez communiquer avec
le détaillant qui a vendu le Produit pour obtenir de l’aide et davantage
de renseignements.
Limites et exclusions :
PRICE PFISTER NE SERA PAS RESPONSABLE DES AUTRES
DOMMAGES OU PERTES, Y COMPRIS, SANS S’Y LIMITER, LES
DOMMAGES INDIRECTS, INDÉPENDAMMENT DU PRINCIPE
JURIDIQUE INVOQUÉ, Y COMPRIS TOUTE RÉCLAMATION PORTANT SUR UNE RUPTURE DE GARANTIE OU AUTRE, METTANT
EN CAUSE LA RESPONSABILITÉ CONTRACTUELLE OU DÉLICTUELLE (y compris la négligence et la responsabilité stricte).
Price Pfi ster se réserve le droit de discontinuer ou de modifi er ses pro-
duits en tout temps. Certaines provinces ne permettent pas l’exclusion
ou la limitation des dommages indirects, de sorte que la limitation qui
précède pourrait ne pas s’appliquer dans votre cas. La présente garantie
accorde aux clients certains droits d’ordre juridique, et ceux-ci pourraient
en avoir d’autres, selon l’endroit où ils habitent.
La garantie ne s’applique pas aux dommages résultant d’un entretien,
d’un nettoyage ou d’une installation fautivement effectués, ou encore
d’un usage fautif, d’un abus, d’une modifi cation, d’un accident ou d’une
catastrophe naturelle.
01-12-10
Copyright © 2009, Price Pfi ster, Inc.
A COMPANY
36688-0100
ENGLISH
Thank you for purchasing this Price Pfi ster product. All Price Pfi ster products
are carefully engin eered, an d facto r y tested to p rovide l ong tr ouble - fre e use
under normal conditions. This product is easy to install using basic tools and
our easy to follow illustrated instructions.
1 BEFORE PROCEEDING
WARNING: This product comes complete for installation. Read all the instructions
completely before proceeding. Price Pfi ster recommends calling a professional if you
are uncertain about installing this product!
This produ ct sho uld be in stall ed in ac cor danc e wit h all loc al and s tate pl umbin g and
building codes. This product is heavy and fragile; use extreme care with all parts!
ENGLISH
2 SHUT OFF WATER SUPPLY
Locate main water supply inlets and shut off the water supply valves. These are usually
found near the water meter. If you are replacing an existing toilet, remove the old toilet
and wax ring from the fl oor and clean the fl oor surface thoroughly.
3
ENGLISH
5
5B
5A
5 WORK AREA INSPECTION
Verify that the Waste Outlet Hole is 12” (305 mm) (5A) from the fi nished wall (5B).
6
6A
3 TOOLS RECOMMENDED
• FTFE Plumber’s Tape • Spatula • Safety Goggles
• Sealant • Slotted screwdriver • Phillips Screwdriver
• Pliers • Adjustable wrench • Flashlight
• Cloth
Your installation may require other additional tools.
4
D
B
D
A
E
A
6B
6C
B
C
6E
6E
6B
6 WATER SUPPLY VALVE INSTALLATION
A. Slide Flange (6A) through Water Supply Pipe (6B) until it is tight to the wall.
B. Remove Sleeve (6C) and Cover Nut (6D) from Supply Valve (6E).
C. Insert Supply Valve (6E) into Water Supply Pipe (6B) until the end of Pipe sits fl ush
inside Supply Valve (6E).
6D
7
7A
C
4 CONTENTS OF THE BOX
A Seat Cover B Wax Ring C Toilet Bowl D Toilet Lid
E Installat ion K it: {Sup ply Valve, Fla nge, Ho se, [ Tee Bolts (2), Nuts (2), Washers (2),
Plastic Washer (2), Decorative Cap (2)]}
E11W E10W
C
7B
7A
7C
7 WASTE OUTLET HOLE PREPARATION
Place and al ign Tee Bolts (7A) into Flan ge Groves ( 7B) locat ed on the Fl oor Fla nge
(7C) of Waste Outlet Hole as shown.
2
ENGLISH
8
8C
8A
8B
ENGLISH
10
10D
OPEN
ENGLISH
8 WAX SEAL INSTALLATION
Carefully turn Toil et’s B ase (8 A) on it’s side on top of a Secure Padded Surface (8B).
Place Wax Seal (8C) fi rmly into the outlet of the toilet bowl.
9
9A
9D
9B
9C
10C
10E
10B
10A
10 WATER SUPPLY CONNECTION
Use FTFE plumbers tape on threaded fi ttings according to manufacturer’s instructions.
Attach L a r ge H o s e Nu t (10C) to Fill Valve Sha nk (10D) loc at ed o n r ea r of Toilet Bow l.
Connect Short Hose Nut (10A) onto Water Supp ly Valve (10B). Turn on Water Supply
Valve (10B) by turning Handle (10E) counterclockwise.
11 INTERNAL PLUMBING
Tank comes pre-installed with fl ushing mechanism. (Some adjustments may be
necessary).
12 UNIT START UP
Turn on Main Water Supply Valve and check for leaks.
9C
9H
9F
9A
9 TOILET BOWL INSTALLATION
A. Place Toi l e t’ s Ba se (9A) onto Waste Outlet Hole (9B) with Tee Bolts (9C) passing
through Fixing Holes (9D).
B. Place Pla st i c Was h er (9E) and M et a l Was h er (9F) onto Tee Bolt s (9C). Secure by
tightening the Mounting Nuts (9G) on to the Tee Bolts.
Do not over tighten!
Snap on Plastic Caps (9H) over bolts and nut as shown.
9E
9G
9C
13
14A
14C
14B
13 TANK LID INSTALLATION
Place Tank Lid (14A) on top of Tank (14B). Be sure Lid Lip (14C) covers the top of
Tank (14B).
3
ENGLISH
14
14C
ENGLISH
16
16G
16A
16F
16E
14A
ENGLISH
14B

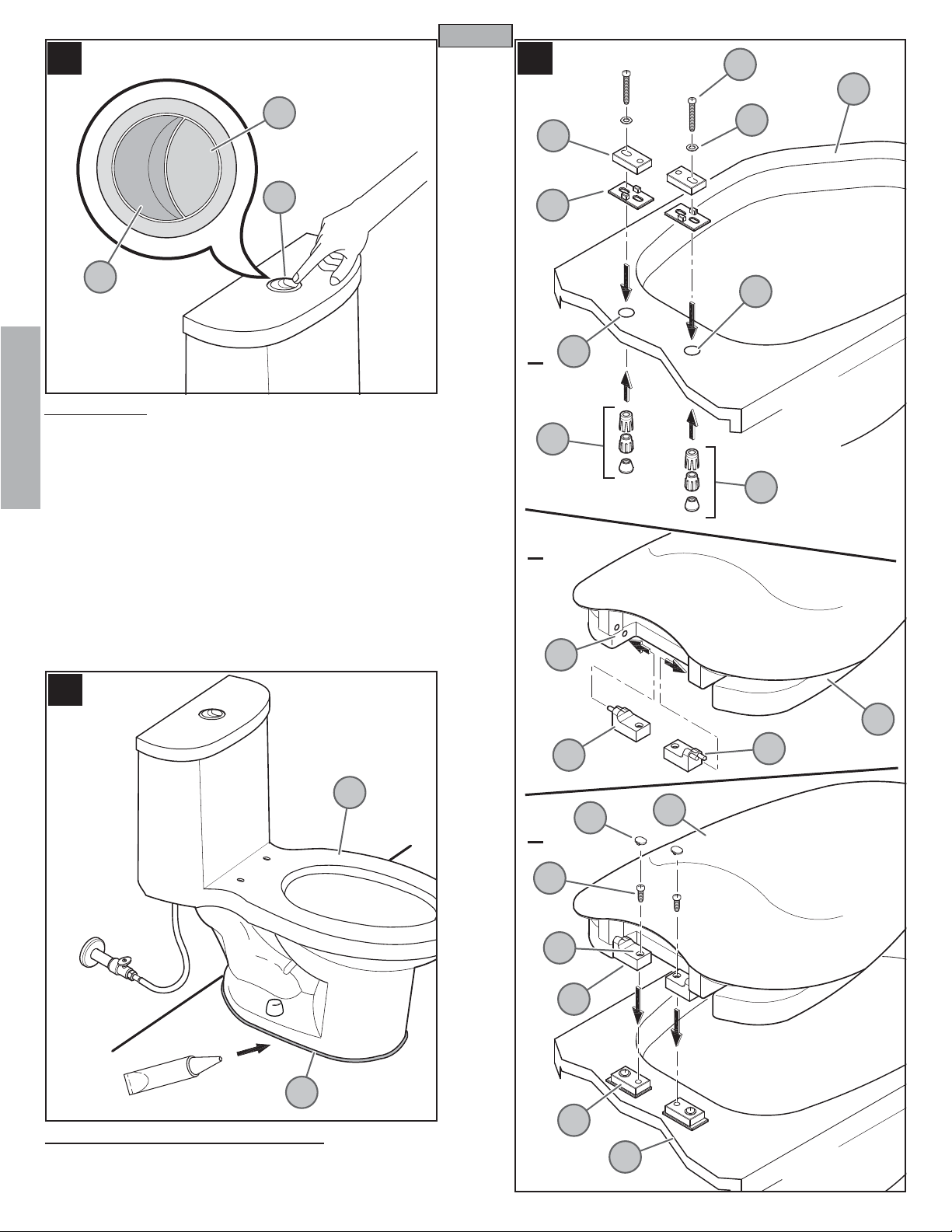

14 FLUSHING
Press Flush B utton (14A) to activate fl ushing mechanism. Flushing Button (14A)
comes wit h Full Flush (14B) and Reduced F lush (14C). Check for leaks above a nd
below the toilet.
A
B
16D
16C
16C
16B
16B
15
15B
15A
C
16J
16L
16N
16H
16H
16M
16K
16H
16K
15 SECURING TOILET BOWL
Secure Toilet Bowl (15A) to the fl oor surface by placing a bead of sealant around Toilet
Bowl Base (15B). (Sealant not in clude d). Please follow manufacturer’s instructions
when using sealant.
16E
16A
4
ENGLISH
16 TOILET SEAT COVER INSTALLATION
A. From below Toilet Bowl (16A), insert Anchors (16B) into Seat Post Holes (16C). From
above Toilet Bowl (16A), place Rubber Plates (16D) and Adapters (16E) over Seat Post
Holes (16C). Place Washers (16F) over Adapters (16E) and secure with Long Screws
(16G) as shown.
B. Insert Hinges (16H) into Seat Holes (16J) as shown.
C. Attach Seat (16K) to Toilet Bowl (16A) by placing Hinges (16H) over Adapters (16E).
Secure Seat (16K) by tightening Screws (16L). Insert Covers (16M) into Hinges Holes
(16N) as shown.
ENGLISH
ENGLISH
MAINTENANCE & CARE
DISASSEMBLY:
1. Replacement part s may be available at the store whe re you purchased
your toilet.
2. When replacement parts are not available, please write or call Price Pfi ster
Consumer Service.
3. Always turn of f wa ter an d relieve p ressu re bef ore wor king o n your
toilet.
CARE:
Cleaning Instructions:
Use only a soft damp cloth or sponge to clean and shine. Use mild detergent,
liquid dish washing soap or warm water for cleaning. Read the cleaner product
label before using. Use of po lish, detergents, abrasive cleaners , organic
solvents or acid may cause damage. The use of in-tank cleaners or products
containing calcium hypochlorite can damage fi ttings in the tank. Use of other
than a soft damp cloth or sponge will nullify our warranty!
Special Trim:
For more information about the installation or care and warranty information,
please contact your local Black & Decker HHI representative in your country
or visit www.pricepfi ster.com/international
5
Loading...
