42 Series

Serie 42 Série 42

Single Control Lavatory Faucet

Grifo Monomando para el Baño

Mitigeur de Robinet pour Lavabo

Engineered to use 30% less water without

CONSERVE

compromising the water experience

Lifetime Limited Mechanical & Pﬁ nish Warranty

Price Pﬁ ster

Covers Pﬁ nish and Pfunction for as Long as You

Own Y our Home

(Commercial Applications Limit the Duration of the

Warranties as Provided Below)

Price Pﬁ ster provides the following Warranties for its products. Proof of Purchase may be required in order to obtain any of the beneﬁ ts set forth below.

Limited Warranties: Price Pﬁ ster warrants that for as long as the original purchaser owns the home in which the Price Pﬁ ster product (the “Product”) is originally installed, the Product will be free of all defects in material and workmanship that would impair the intended and proper use of the Product. If the Product is installed in a commercial application, the above mechanical warranty shall be limited for a period of ten (10) years from the date of purchase of the Product.

Price Pﬁ ster warrants against deterioration of the Product’s ﬁ nish for as long as the original purchaser owns the home in which the Product is originally installed. If the Product is installed in a commercial application, the above ﬁ nish warranty for Products that do not contain the Pforever ﬁ nish shall be limited to a period of ﬁ ve (5) years from the date of purchase.

Exclusive Remedy: In the event of any defect in the Product that breaches the foregoing warranties, Price Pﬁ ster, at its option, will repair or replace the defective part of the Product. Repair or replacement of the Product is the exclusive remedy.

For any remedy under this warranty, Price Pﬁ ster is to be notiﬁ ed describing the problem. In order to notify Price Pﬁ ster and receive assistance or service under this warranty, the original purchaser may: (1) call 1-800-Pfaucet (1-800-732-8238) for a consumer service representative who can assist you, or (2) write consumer service department c/o Price Pﬁ ster Inc., 19701 DaVinci, Lake Forest, CA 92610, and include a description of the problem, model number, your name, address, phone number and approximate date of purchase, or (3) email Price Pﬁ ster’s customer service department by going to www.PricePﬁ ster.com, or (4) notify the location or distributor from which the Product was purchased. In any case, you may be required to return the Product to Price Pﬁ ster for inspection and proof of purchase may be required.

Limitations and Exclusions: PRICE PFISTER WILL NOT BE LIABLE FOR ANY OTHER DAMAGES OR LOSSES, INCLUDING, BUT NOT LIMITED TO, INCIDENTAL AND/OR CONSEQUENTIAL DAMAGES, REGARDLESS OF THE LEGAL THEOR Y ASSER TED, INCLUDING ANY CLAIM OR BREACH OF WARRANTY HEREUNDER OR ANY OTHER CAUSE, AND WHETHER ARISING IN CONTRACT OR IN TOR T (including negligence and strict liability).

Price Pﬁ ster has the right to discontinue or modify any product at any time. Some states do not allow limitations or exclusions of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This warranty gives you speciﬁ c legal rights, and you may also have other rights which vary from state to state.

The above warranties do not cover damage resulting from improper maintenance, repair, cleaning or installation, misuse, abuse, alterations, accidents or acts of God.

05-09-08 EO7249C

Garantía Mecánica y sobre el Acabado Limitada de por Vida

Price Pﬁ ster

Cubre las funciones y el acabado por el tiempo en que usted sea

propietario de su casa

(Las Aplicaciones Comerciales Limitan la Duración

de las Garantías)

Price Pﬁ ster suministra las siguientes Garantías para sus productos. Es posible que se requiera la presentación de una Prueba de compra para obtener cualquiera de los beneﬁ cios indicados a continuación.

Garantías Limitadas: Price Pﬁ ster garantiza que por el tiempo en que el comprador original sea propietario de la casa en el que se hubiese instalado inicialmente el producto Price Pﬁ ster (el “Producto”), este Producto estará libre de todo defecto en material y mano de obra que pueda afectar el uso proyectado y correcto del Producto. Si el Producto se instala en una aplicación comercial, la garantía mecánica que antecede estará limitada a un período de diez (10) años a partir de la fecha de compra del Producto.

Price Pﬁ ster garantiza el acabado del Producto contra deterioro por el tiempo en que el comprador original sea propietario de la casa en la que hubiese instalado inicialmente el Producto. Si el Producto se instala en una aplicación comercial, la garantía sobre el acabado que precede para Productos que no contengan el acabado “Pforever” estará limitada a un periodo de cinco (5) años a partir de la fecha de compra.

Recurso exclusivo: En el caso de que haya un defecto en el Producto que viole las garantías que preceden, Price Pﬁ ster, a su opción, reparará o reemplazará la pieza defectuosa del Producto. La reparación o el reemplazo del Producto es el recurso exclusivo.

Para todo recurso con respecto a esta garantía, Price Pﬁ ster deberá ser notiﬁ cado, con una descripción del problema. Para notiﬁ car a Price Pﬁ ster y recibir ayuda o servicio bajo esta garantía, el comprador original puede: (1) llamar al 1-800-Pfaucet (1-800-732-8238) para hablar con un representante de servicio al cliente que lo pueda ayudar, o (2) escribir al departamento de servicio al consumidor, c/o Price Pﬁ ster Inc., 19701 DaVinci, Lake Forest, CA 92610 U.S.A., e incluir una descripción del problema, el número del modelo, su nombre, dirección, número de teléfono y fecha aproximada de compra, o (3) enviar un e-mail al departamento de servicio al consumidor de Price Pﬁ ster entrando en la página web www.PricePﬁ ster.com, o (4) avisarle al lugar o al distribuidor en donde se compró el Producto. En cualesquiera de los casos, podría pedírsele devolver el Producto a Price Pﬁ ster para su inspección y es posible que se requiera la presentación de una prueba de compra.

Limitaciones y Exclusiones: PRICE PFISTER NO SE HARÁ RESPONSABLE DE NINGÚN OTRO DAÑO O PERJUICIO, INCLUYENDO, PERO SIN ESTAR LIMITADO A DAÑOS INCIDENTALES Y/O CONSECUENTES, SIN IMPORTAR LA TEORÍA LEGAL A LA QUE SE ALEGUE, INCLUYENDO TODO RECLAMO O VIOLACIÓN DE LA GARANTÍA PRESENTE O CUALQUIER OTRA CAUSA, Y YA SEAN COMO RESULTADO DE LA LEY CONTRACTUAL O LA DE A NTECE DENTES (incluyendo negligencia y responsabilidad estricta).

Price Pﬁ ster tiene el derecho de discontinuar o modiﬁ car cualquier producto en cualquier momento. Ciertos estados no permiten limitaciones o exclusiones de daños incidentales o consecuentes, de manera que es posible que las limitaciones o exclusiones que preceden no correspondan en su caso. Esta garantía le otorga derechos legales especíﬁ cos y es posible que usted también tenga otros derechos que diﬁ eren entre un estado y otro.

Las garantías que preceden no cubren daños y perjuicios ocasionados como resultado de mantenimiento, reparaciones, limpieza o instalación inadecuados, mal uso, abuso, alteraciones, accidentes o causas de fuerza mayor.

V euillez noter qu’une preuve d’achat peut être requise en cas de recours au titre de la garantie.

Garantie limitée : Tant et aussi longtemps que l’acheteur sera propriétaire du domicile dans lequel le produit Price Pﬁ ster a été installé, nous lui garantissons que ce dernier sera exempt de tout défaut de matériau ou vice de fabrication pouvant en entraver l’utilisation correcte tel que prévu. Dans le cas des produits d’utilisation commerciale, la garantie exprimée ci-dessus est restreinte à une période de dix (10) ans.

Par ailleurs, tant et aussi longtemps que l’acheteur sera propriétaire du domicile dans lequel le produit Price Pﬁ ster a été installé, nous lui garantissons un article dont la ﬁ nition ne pourra se détériorer. Dans le cas des produits d’utilisation commerciale qui ne comportent pas la ﬁ nition “Pforever”, la garantie est restreinte à une période de cinq (5) ans.

Recours exclusif : En cas de défaut du produit relevant de la garantie, le fabricant pourra, à sa discrétion, réparer ou remplacer la partie défectueuse. Cette mesure constitue un recours exclusif.

Pour tout recours au titre de la garantie, les clients doivent communiquer avec le fabricant pour lui faire part du problème. L’acheteur d’origine peut : (1) composer le 1 800 732-8238 pour parler à un représentant qui l’assistera; (2) écrire au service à la clientèle : Price Pﬁ ster Inc., 19701 DaVinci, Lake Forest, CA 92610 U.S.A., et fournir une explication du problème, en précisant le numéro de modèle, son nom, son adresse et son numéro de téléphone, ainsi que la date d’achat approximative; (3) communiquer par courrier électronique avec le service à la clientèle en utilisant le site www.PricePﬁ ster.com, ou (4) aviser le détaillant qui a vendu le produit. On peut être obligé de retourner le produit au fabricant, et une preuve d’achat peut être exigée.

Limitations et exclusions : PRICE PFISTER NE SERA PAS RESPONSABLE DES AUTRES DOMMAGES OU PERTES, Y COMPRIS LES DOMMAGES INDIRECTS, INDÉPENDAMMENT DE TOUTE THÉORIE JURIDIQUE, Y COMPRIS TOUTE RÉCLAMATION SELON LAQUELLE IL Y AURAIT EU RUPTURE DE GARANTIE, QUE CE SOIT PAR RAPPORT À UN CONTRAT OU PAR VOIE DE NÉGLIGENCE (cela comprend la négligence et la responsabilité stricte).

Price Pﬁ ster se réserve le droit de discontinuer ou de modiﬁ er un produit en tout temps. Certaines provinces ne permettent pas l’exclusion ou la limitation des dommages indirects, de sorte que la limitation exprimée peut ne pas s’appliquer. La présente garantie octroie aux clients certains droits d’ordre juridique, et ceux-ci pourraient en avoir d’autres, selon la province où ils habitent.

La garantie ne s’applique pas aux dommages résultant d’un entretien, d’un nettoyage ou d’une installation fautivement effectués, ou encore d’usages fautifs, d'abus, de modiﬁ cations, d'accidents ou de catastrophes naturelles.

Price Pﬁ ster

Une garantie limitée à vie

pour ce qui est de l’aspect mécanique et de la ﬁ nition,

tant et aussi longtemps que vous serez propriétaire

de votre domicile.

(Garantie limitée en cas d’utilisation commerciale

– voir ci-dessous)

33576-0100

A COMPANY

ENGLISH

Thank you for purchasing this Price Pﬁ ster product. All Price Pﬁ ster products are carefully engineered, and factory tested to provide long trouble-free use under normal conditions. This product is easy to install using basic tools and our easy to follow illustrated instructions. If you have any questions regarding this product, call 1-800-Pfaucet (1-800-732-8238).

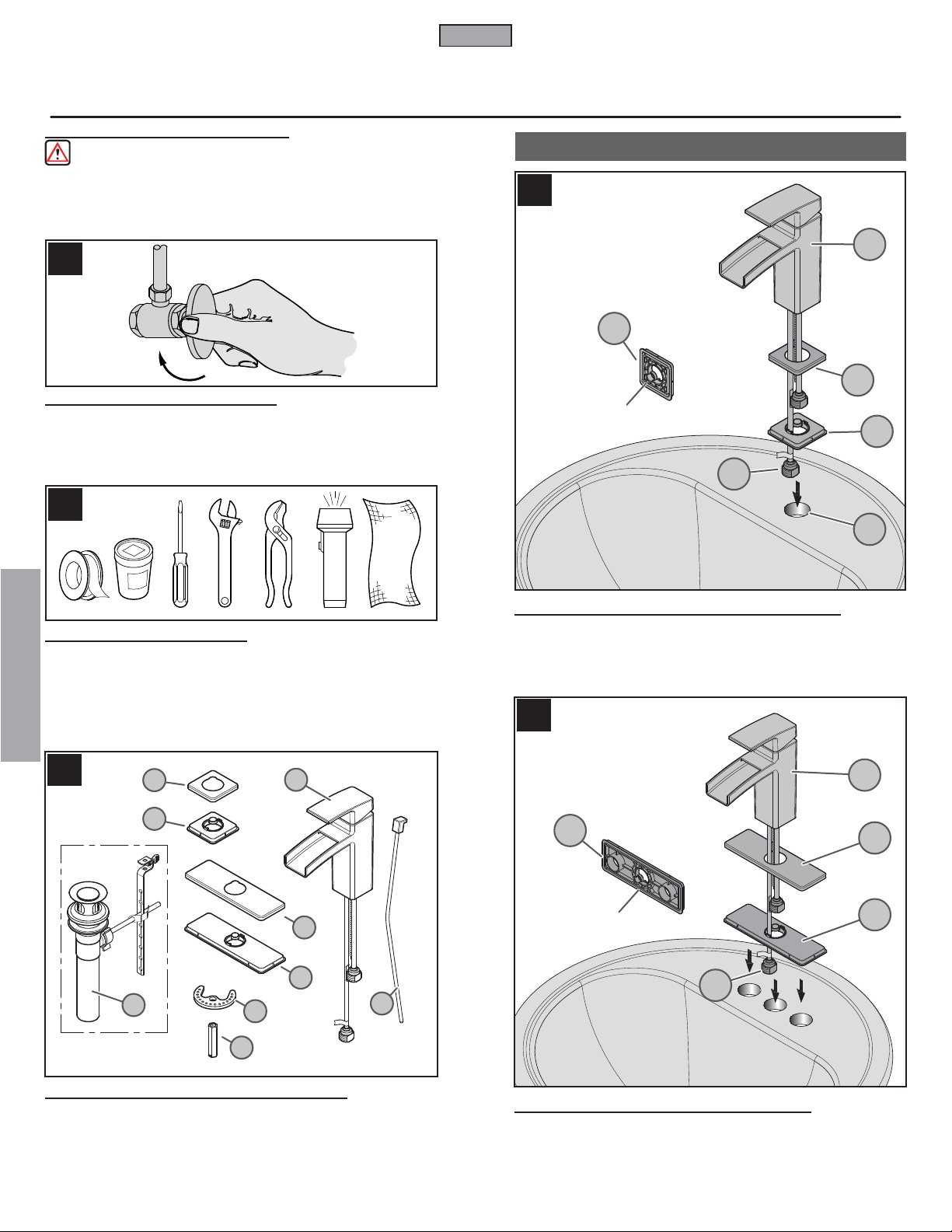

1 BEFORE PROCEEDING

WARNING: Read all the instructions completely before proceeding. Price Pﬁ ster recommends calling a professional if you are uncertain about installing this product! This produ ct sho uld be in stall ed in ac cor danc e wit h all loc al and s tate pl umbin g and building codes.

ENGLISH

2 SHUT OFF WATER SUPPLY

Locate water supply inlets and shut off the water supply valves. These are usually found under the sink or near the water meter. If you are replacing an existing faucet, remove the old faucet from the sink and clean the sink surface thoroughly.

FAUCET INSTALLATION

BOTTOM GROOVE

3 TOOLS RECOMMENDED

• PTFE Plumber's Tape • Plumber's putty • Slotted screwdriver

• Adjustable wrench • Pliers • Flashlight

• Cloth Your installation may require new supply lines and / or shut-off valves or other additional tools.

5 INSTALLING FAUCET WITH SINGLE HOLE MOUNTING

Following m anufac turer ’s reco mmend ations o n use, app ly plumb er’s put ty int o putt y groove in bottom of Seal Base (5A). Ensure that Seal Base (5A) is pressed onto Spout Base (5B). Place Spout Base (5B) and Seal Base (5A) onto the bottom of Faucet Body (5C). From above sink, insert Faucet Supply Tubes (5D) through Hole (5E) on sink.

BOTTOM GROOVE

4 CHECKING THE CONTENTS OF THE BOX

Upon opening the box, check to ensure that all of the following items are included.

A Spout Body B Pop-Up Assembly C Pop-Up Rod D Long Nut E Mountingl Washer F Putty Plate G Deckplate H Seal Base J Spout Base

If any of these ite ms are mis sing, ple ase cont act Pri ce P ﬁ ster Consumer Service at 1-800-Pfaucet (1-800-732-8238).

6 INSTALLING FAUCET WITH DECKPLATE

Following m anufac turer ’s reco mmend ations o n use, app ly plumb er’s put ty int o putt y groove in bottom of Putty Plate (6A). Ensure that the Plastic Putty Plate (6A) is pressed on the Deckplate (6B). Assemble Deckplate (6B) and Putty Plate (6A) to Faucet Body (6C). From above sink, insert Faucet Supply Tubes (6D) through Hole (6E) on sink.

ENGLISH

7 SECURING FAUCET

From underneath sink, secure Faucet Body (7A) by plac ing Metal Was her (7B) and threading Long Nut (7/16 Hex.) (7C) onto Mounting Post (7D). Make sure that the bumps on Metal Wash er (7B) ar e f ac in g up. Fi r m ly h an d ti g hte n Lo ng N ut (7C). Secur e L o n g Nut (7C) not to exceed a 1/4 turn.

Caution: Do not over tighten!

ENGLISH

9 POP-UP ROD CONNECTION

Insert Lift Rod (9A) into hole at the back of Faucet Body (9B).

DRAIN BODY INSTALLATION

ENGLISH

HOT

COLD

10A

10 POP-UP INSTALLATION

Install and adjust Pop-Up (10A) using sepa rat e ins t r uc t io ns s up pl ie d w it h th e Po p -Up assembly.

8 WATER SUPPLY LINES

Gently sep arate hot and c old Supply Tubes (8A), approximately three inches apart. Connect water Supply Lines (8C) to Faucet Inlets (8B). Hot water supply line goes to hot inlet ﬁ tting indicated by red tag (8D). (Supply lines not included). Follow manufacturer’s instructions when installing supply lines.

11 UNIT START UP

Turn on hot and cold water supplies, and check for leaks above and below the sink.

ENGLISH

FAUCET FUNCTIONS

OPEN

ENGLISH

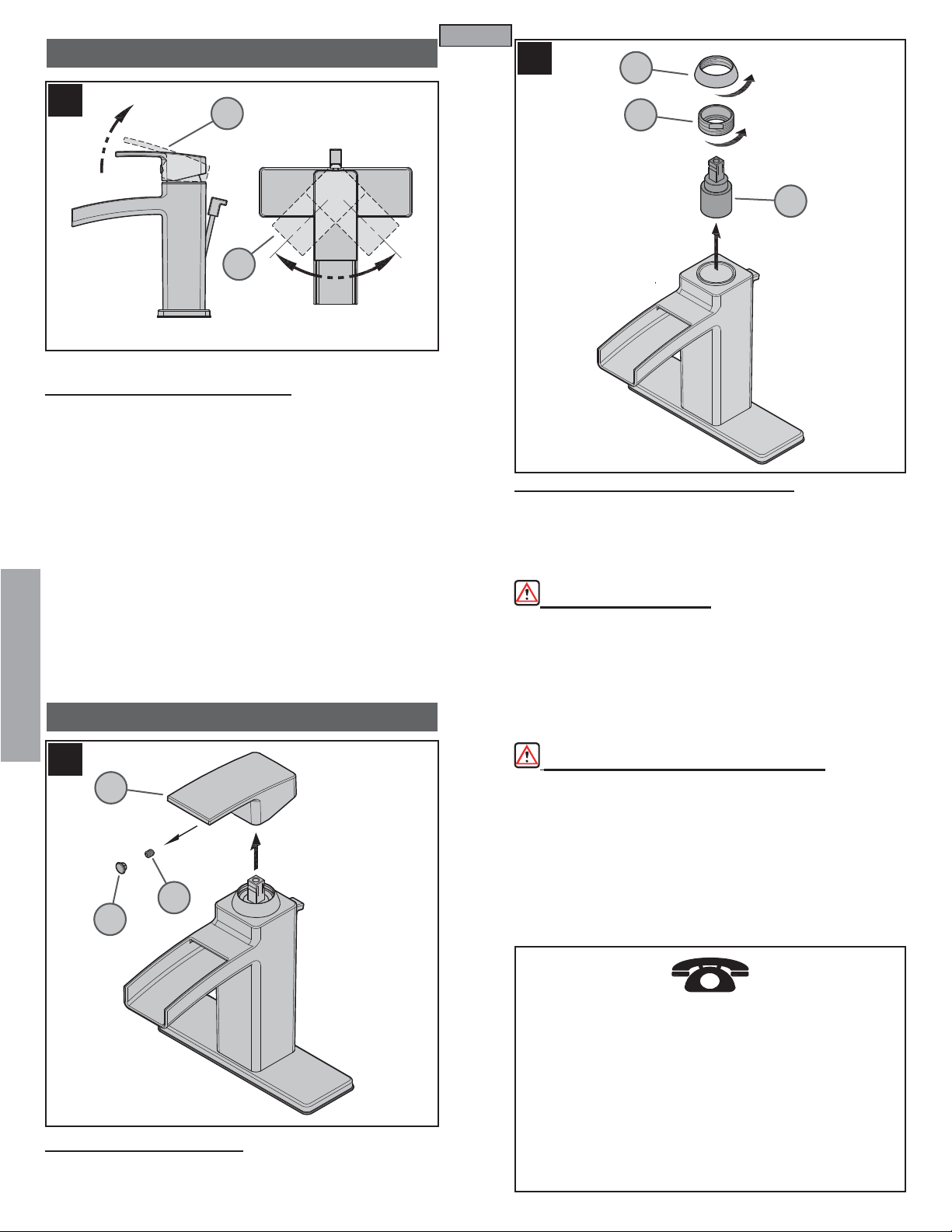

12 VALVE FUNCTION

By lifti ng t h e L ever H a n dl e (12A) up, the valve will be ac t i vat e d al l ow i ng w ate r t o ﬂ ow. The water ﬂ ow will increase by continuing to lift up the Lever Handle (12A). By rotating the Lever Handl e counter-clo c kwise, the water te m p e r at u r e w il l d e c r e a se t o cold ﬂ ow only. By rotating the Lever Handle cl o ckwise, the wa ter temperature w i l l i n creased to hot ﬂ ow only.

12A

HOT COLD

ENGLISH

14A

14B

14C

MAINTENANCE & CARE

13C

13B

13A

14 CARTRIDGE REPLACEMENT

Turn off water supplies and relieve pressure before working on your faucet. Remove handle (see ﬁ gure 13). Remove the Dome Cap (14A) by unscrewing counterclockwise. Using pliers, un screw t he ret ainer r ing (14B). Carefully rem ove the C art rid ge (14C) by pulling it straight up and out. Reassemble valve by reversing steps.

CAUTION: Maintenance

DISASSEMBLY

1. Replacement parts may be available at the store where you purchased your faucet.

2. When replacement parts are not available, please write or call Price Pﬁ ster Consumer Service.

3. Always turn off water and relieve pressure before working on your

faucet.

NOTE: Trim Care

Cleaning Instructions:

For all Handles and decorative ﬁ nishes, use only a soft damp cloth to clean and shine. Use of polish, detergents, abrasive cleaners, organic solvents or acid may cause damage. Use of

other than a soft damp cloth will nullify our warranty! Special Trim:

Trim products which contain Porcelain or other similar substance are not acceptable for public areas or Commercial use. Installation of Said Trim is at Users Risk!

13 HANDLE REMOVAL

Turn off wat er b efor e pro ce edi ng! Detach Decorative Button (13A). Using a 3/32” Hex wrench, loosen Set Screw (13B) and remove Handle (13C).

1–800–PFAUCET (1–800–732–8238)

For Toll-Free Pfaucet information call 1–800–PFAUCET (1–800–732–8238) or visit www.pricepﬁ ster.com

• Installation Support

• Care and Warranty Information

ESPAÑOL

ESPA

Ñ OL

Gracias por haber comprado este producto Price Pﬁ ster. Todos los productos Price Pﬁ ster están diseñados cuidadosamente y son sometidos a pruebas en la fábrica para ser utilizados sin problemas bajo condiciones normales. Este producto es fácil de instalar con herramientas básicas y nuestras instrucciones ilustradas fáciles de seguir. Si tiene alguna pregunta sobre este producto, llame al 1-800 Pfaucet (1-800-732-8238)

1 ANTES DE PROCEDER

INSTALACIÓN DEL GRIFO

ADVERTENCIA: Antes de proceder, lea completamente todas las instrucciones.

Price Pﬁ ster recomienda llamar a un profesional si no se está seguro acerca de cómo instalar este producto. Este producto debe instalarse de acuerdo a los códigos de plomería y de construcción locales y estatales.

2 CIERRE EL SUMINISTRO DE AGUA

Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua. Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de un reemplazo de grifo, quite el grifo viejo y limpie completamente la superﬁ cie del fregadero.

RANURA INFERIOR

ESPA

Ñ OL

3 HERRAMIENT AS RECOMENDADAS

• Cinta para plomería PTFE • Masilla para plomería • Destornillador recto

• Llave ajustable • Tenazas • Linterna de mano

• Paño Para hacer la instalación podría ser necesario contar con nuevas tuberías de suministro, válvulas de cierre o herramientas adicionales.

INST ALACIÓN DEL GRIFO CON MONTAJE DE ORIFICO ÚNICO

En la ranura para masilla del la siguiend o las instrucc iones del fab ricante. Veriﬁ que que la oprimid a sob re l a cierre

(5A) debajo del cuerpo del grifo (5C). Sobre del fregad er o, int r o duzca los tubos

de suministro del grifo (5D) en el agujero (5E) del fregadero.

Base del conducto

base de cierre

(5B). Coloque la

(5A), coloque masilla p ara plomería

base de cierre

Base del conducto

(5A) esté

(5B) y la

RANURA INFERIOR

base de

4 REVISIÓN DEL CONTENIDO DE LA CAJA

Luego de abrir la caja, veriﬁ que que todos los artículos siguientes se encuentran presentes.

A Cuerpo del Conducto B Conjunto de Salto C Barilla de Elevación D Tuerca larga E G Placa de cubierta H

Si falta alguno de estos elementos, sírvase ponerse en contacto con el departamento de servicio al cliente de Price Pﬁ ster al 1-800-Pfaucet (1-800-732-8238).

Arandela de montaje Base de cierre J Base del conducto

F Placa para masilla

)

6 INSTALACIÓN DEL GRIFO CON LA PLACA DE CUBIERTA

En la ranura par a masil la de la placa para masilla (6A), coloque masilla de plomería siguiendo las instrucciones del fabricante. Veriﬁ que que la placa para masilla (6A) esté oprimida en la placa de cubierta (6B). Instale la placa de cubierta (6B) y la placa para masilla (6A) debajo del cuerpo del grifo (6C) . Sobre del fregadero, introduzca los tubos de suministro del grifo (6D) en el agujero central del fregadero (6E).

ENGLISH

7 CÓMO ASEGURAR EL GRIFO

Desde abajo del fregadero, sujete el cuerpo de control (7A) colocando la arandela de metal (7B) y enroscando la tuerca larga (7/16 Hex.) (7C) sobre el poste de montaje (7D). Asegúrese de que las protuberancias en la arandela de me tal ( 7B) queden apuntando hacia arr iba. Co n la mano apr iete la tu erca la rga (7C). Asegure la tuerca larga (7C) pero no exceda un cuarto de vuelta.

Precaución: ¡No apriete demasiado!

9 CÓMO CONECTAR LA VARILLA PARA ELEVACIÓN

Introduzca la varilla para elevación (9A) en el agujero detrás del conducto (9B).

INST ALACIÓN DEL CUERPO DE DRENAJE DE SALTO

CALIENTE

10A

10 INSTALACIÓN DEL MECANISMO DE VACIADO

Instale y ajuste el cuerpo de drenaje (10A) con las instrucciones que son incluidas en el conjunto del cuerpo de drenaje.

FRÍA

8 CONEXIONES DE SUMINISTRO DE AGUA

Separe suavemente los tubos de suministro de agua caliente y fría ( 8A) aproximadamente tres pulgadas. Conecte las tuberías de suministro de agua (8C) a las entradas del grifo (8B). Conecte la línea de suministro de agua caliente al conector de entrada de agua calient e ( 8D) indicado con la etiqueta roja. (Las tuberías de suministro no está incluidos). Siga las instrucciones del fabricante al instalar las líneas de fuente.

11 CÓMO ACTIVAR LA UNIDAD

Abra el sum i n is t ro de agua fría y cal i e nt e, lu ego veriﬁ que que no hay fugas por aba j o y arriba del fregadero.

ENGLISH

FUNCIONES DEL GRIFO

ENGLISH

14A

1212

ABIERTA

12 FUNCIÓN DE LA VÁLVULA

Al levantar la manija de palanca ( 12A), la válvula se activará y permitirá el ﬂ ujo de agua. El ﬂ ujo de agua aumentará al continuar levantando la manija de palanca (12A). Al girar la manija de palanca ( 12A) en sentido contrahorario, la temperatura del agua disminuirá hasta ﬂ ujo frío úni ca mente. A l gi rar la m ani ja de pa lanc a (12A) en sentido hor ar io, la temperatura del agua aumentará hasta ﬂ ujo caliente únicamente.

12A

CALIENTE

FRÍA

14B

14C

14 REEMPLAZO DEL CARTUCHO

Cierre los suministros de agua y alivie la presión antes de trabajar en el grifo. Retire la manija (consulte la Figura 1 3). Quite la tapa en forma de cúpula ( 14A) destornillándola en sentido contrahorario. Destornille el anillo de retención ( 14B) con alicates. Quite el cartucho (14C) con cu i d a d o h a l án dolo en forma re cta hacia arriba y hacia afue r a. Reensamble la válvula siguiendo los pasos en orden inverso.

ENGLISH

MANTENIMIENTO Y CUIDADO

13C

13B

13A

PRECAUCIÓN: Mantenimiento

CÓMO DESARMAR:

1. El almacén donde compró su grifo podría tener repuestos disponibles.

2. Cuando no hay repuestos disponibles, sírvase escribir o llamar al departamento de servicio al consumidor de Price Pﬁ ster.

3. Siempre antes de efectuar algún trabajo en su grifo, cierre el agua y elimine la presión.

NOTA: Cuidado del Acabado

Instrucciones para limpieza:

Para limpiar y hacer brillar las manijas y el acabado decorativo use solamente un paño suave y húmedo. El uso de pulidores, detergentes, limpiadores abrasivos, solventes orgánicos o ácidos puede provocar daños. ¡El uso de algo más que

un paño suave y húmedo invalida nuestra garantía! Acabados especiales:

Los productos con acabados que contienen porcelana u otras substancias similares no son aceptables para áreas públicas ni para usos comerciales. ¡Su instalación bajo tales circunstancias es bajo el riesgo del usuario!

1–800–PFAUCET (1–800–732–8238)

Para obtener información mediante llamadas gratis, llame al 1-800-PFAUCET (1-800-732-8238) o visite www.pricepﬁ ster.com

13 RETIRO DE LA MANIJA

¡Cierre el suministro de agua antes de continuar! Quite el botón decorativo (13A). Con una llave hexa gonal de 3/32 pulg., quite el tornillo de ﬁ jación (13B) y r etire la manija (13C).

• Apoyo a instaladores

• Información sobre cuidado y garantías

FRAN

AIS

ÇAIS

Merci d’avoir acheté ce produit Price Pﬁ ster. Tous les produits Price Pﬁ ster sont fabriqués avec soin et contrôlés à l’usine pour offrir une longue durée de service sans problème dans des conditions d’utilisation normales. Il est facile de poser ce produit à l’aide d’un outillage de base et de nos illustrations très claires. Pour toute question concernant ce produit, appeler le 1-800-Pfaucet (1-800-732-8238).

1 AVANT DE PROCÉDER À LA POSE

A VERTISSEMENT : lire attentivement toutes les instructions av ant de procéder à

la pose. Price Pﬁ ster recommande de faire appel à un professionnel en cas d’ incertitude quant à l’installation de ce produit ! Ce produit doit être installé conformément à l’ ensemble de la réglementation locale et provinciale applicable à la plomberie et à la construction.

INSTALLATION DE ROBINET

2 COUPURE DE L’ARRIVÉE D’EAU

Repérer les ar rivées d’eau et fermer l eurs robinets. Ce s robinets se trouvent généralement sous le lavabo ou à côté du compteur d’eau. En cas de remplacement d’un robinet existant, le déposer du lavabo et nettoyer soigneusement la surface de ce dernier.

RAINURE INFÉRIEURE

3 OUTILLAGE RECOMMANDÉ

AIS

• Ruban PTFE de plombier • Mastic de plombier • Tournevis plat

• Clé à molette • Pince • Lampe de poche

• Chiffon L ’installation peut exiger des tuyaux d’arrivée et/ou des vannes d’arrêt neufs ou d’autres outils.

FRAN

5 INSTALLATION DU CORPS DE LA COMMANDE

Appliquer du mastic de plombier dans la rainure prévue à cet effet sur le (5A). S’assurer que le le

base du bec l’évier ci- d ess us, m et tre l es t ube s d’arr ivé e (5D) du robin et en p lac e avec p réc aut io n dans le trou (5E ) de l’évier.

(5B) et le

base du joint

(5A) est appuyée sur le

(5A) est appuyée sur le corp s du r o bi ne t (5B). De

base du bec

base du joint

(5B). Plac ez

RAINURE INFÉRIEURE

4 VÉRIFICATION DU CONTENU DE LA BOÎTE

Lors de l’ouverture de la boîte, vériﬁ er qu’elle contient toutes les pièces suivantes :

A Corps du Bec B Corps de Bonde C Tige de Levage D Long e’crou E G Plaque de surface H

Si l’une quelconque de ces pièces manque, bien vouloir contacter le département du service après-vente de Price Pﬁ ster au 1-800-Pfaucet (1-800-732-8238).

Rondelle Métallique Base du joint J

F Plaque de masticage

Base du bec

6 POSE DU ROBINET AVEC DE L’APPLIQUE

Ap p li q ue r d u m a st ic d e p lo m bi e r d an s l a r a in u re pr év u e à ce t e f f et su r l a plaque de masticage (6A). S’ as s ur e r q u e plaque de masticage (6A) est appuyée sur la p laque de surface (6B). Installez la plaque de surface (6B) et a plaque de masticage sur le corps du robinet (6C). De l’évier ci - d es sus , met t re le s tub es d ’arr ivé e (6D) du robin et en pl ac e avec précaution dans le trou central de l’évier (6E).

FRAN

Ç AIS

FRAN

ÇAIS

7 FIXATION DU ROBINET

Depuis le dessous de l’évier, ﬁ xer la commande (7A) en plaçant la rondelle métallique (7B) et en vissant l’écr ou lon g (hex. 7/16 po) (7C) sur la tige ﬁ letée de montage (7D). S’assurer que le s bosse s de la ronde lle méta llique (7B) sont s ur le dessu s. Avec la main serrez la l’écrou long (7C). Assurez que la l’écrou long (7C) mais ne dépasse pas une quart retour.

Attention : ne pas trop serrer !

9 RACCORDEMENT DE LA TIGE DE BONDE

Introduire la tige de levage (9A) dans le trou du moyeu de bec (9B).

INSTALLATION DU CORPS DE BONDE

CHAUD

FROID

10A

10 INSTALLATION DE LA BONDE

Installez et adapte le corps de bonde (10A) avec les ins tr uc ti on s qui s ont in cl us da ns l’ensemble du corps de bonde.

FRAN

Ç AIS

8 RACCORDEMENTS DES ARRIVÉES D’EAU

Écarter avec précaution les tubes d’arrivée d’eau chaude et d’eau froide (8A) d’environ 7,6 cm (3 po). Raccorder les tuyaux d’arrivée d’eau (8C) aux entrées du robinets (8B). Raccorder le tuyau d’arrivée d’eau chaude au raccord correspondant (8D) indiqué par le étiquette rouge. (Les tuyaux d’arrivée d’eau et les raccords ne sont pas fournis). Suivez les instructions du fabricant en installant des canalisations d’alimentation.

11 MISE EN SERVICE DU ROBINET

Ouvrir le s r ob in et s d ’arr i vée d ’eau ch au de et d ’eau fr o id e, pu is vé r i ﬁ er le dessus et le dessous du lavabo pour voir s’il y a des fuites.

FRAN

AIS

FONCTIONNEMENT DES ROBINETS

FRAN

ÇAIS

14A

1212

OUVERT

12 FONCTIONNEMENT DU ROBINET

Le relevage de la manette (12A) active le robinet pour permettre à l’eau de couler. Le débit augmente au fur et à mesure que l’on relève la manette (12A). Lorsqu’on tourne la manette (12A) dans le sen s anti hor aire, la t emp ératu re de l ’eau baiss e jus qu’à ce que c ell e- c i so it tout à fait froide. Lorsqu’on tourne la manette (12A) dans le sens horaire, la température de l’eau augmente jusqu’à ce que celle-ci soit très chaude.

12A

CHAUD

FROID

14B

14C

14 REMPLACEMENT DE LA CARTOUCHE

Couper l es arr ivées d’eau e t dépr essuri ser avant d e travai ller sur l e mitig eur.

Déposer la manette (voir la Figure 13). Retirer le capuchon bombé (14A) en le dévissant dans le sens antihoraire. Dévisser l’anneau de retenue (14B) à l’aide d’une pince. Enlever la cartouche (14C) avec précaution en la tirant droit vers le haut. Remonter le mitigeur en inversant l’ordre de ces opérations.

AIS Ç

FRAN

13C

13A

ENTRETIEN ET SOINS

13B

ATTENTION : entretien

DÉMONTAGE

1. Il se peut que les pièces de rechange soient disponibles dans le magasin

dans lequel le mélangeur a été acheté.

2. Lorsque des pièces de rechange ne sont pas disponibles, bien vouloir

contacter le département du service après-vente de Price Pﬁ ster par courrier ou par téléphone.

3. Toujours couper les arrivées d’eau et dépressuriser avant de travailler

sur le mélangeur.

REMARQUE : entretien des garnitures

Instructions de nettoyage :

N’utiliser qu’un chiffon humide pour nettoyer et polir toutes les manettes et ornementations décoratives. L’utilisation de pâte à polir, de détergents, de produits nettoyants abrasifs, de solvants organiques ou d’acide peut endommager ces pièces. L’utilisation d’autre chose qu’un chiffon humide

annulera la garantie ! Garnitures spéciales : les garnitures contenant de la porcelaine ou une autre

substance similaire ne sont pas acceptables dans les lieux publics ou les établissements commerciaux. La pose de telles garnitures se fait aux risques de l’utilisateur.

1–800–PFAUCET (1–800–732–8238)

Pour les renseignement concernant le service san frais de Pfaucet, appelez 1–800– PFAUCET (1–800–732–8238) appel ou visite www.pricepﬁ ster.com

13 DÉPOSE DE LA MANETTE

Turn off wat er b efor e pro ce edi ng! Detach Decorative Button (13A). Using a 3/32” Hex wrench, loosen Set Screw (13B) and remove Handle (13C).

• Aide pour le montage

•

Rensignements sur l’entretien et la garantie

FRAN

Ç AIS

ÇAIS

FRAN

Ç AIS

English

Español

Français

Letter Designates Finish

La Letra Indica el Terminado

La Lettre Designe La Fini

940-876*

971-130

941-036*

941-246*

42-DF

961-059*

975-012

962-075

974-074

961-060*

941-563*

950-124

962-001

English

Letter Designates Finish

A Polished Chrome Cromo Pulido Chrome Poli J PVD Brushed Nickel PVD Niquel Cepillado PVD Nickel Brosse

La Letra Indica el Terminado

Español

Français

La Lettre Designe La Fini

19701 DaVinci

Lake Forest, CA 92610

Phone: 1-800-Pfaucet

www.pricepﬁ ster.com

A COMPANY

Pfister T42-DF0C User Manual [en, es, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
