Pohled ze
strany
Pohled zepředu
Source
Pohled zezadu

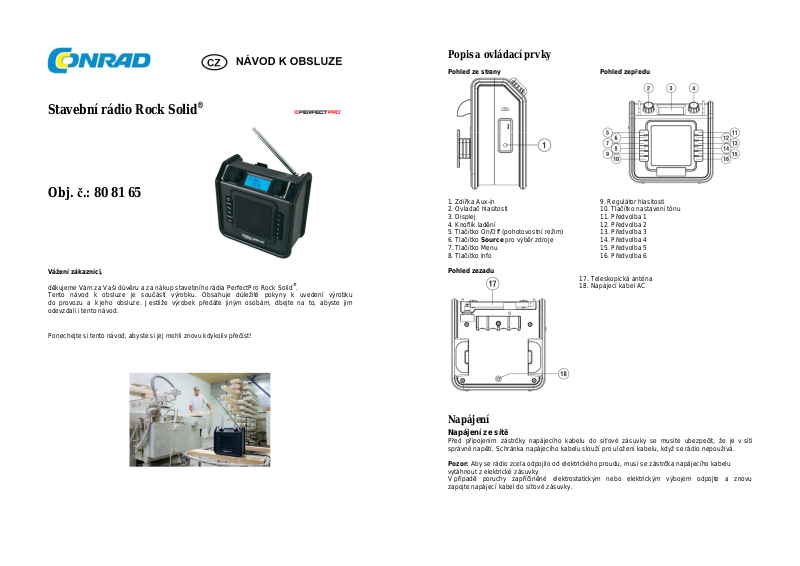

Stavební rádio Rock Solid®
Popis a ovládací prvky
Obj. č.: 80 81 65
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup stavebního rádia PerfectPro Rock Solid®.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim
odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
1. Zdířka Aux-in 9. Regulátor hlasitosti
2. Ovladač hlasitosti 10. Tlačítko nastavení tónu
3. Displej 11. Předvolba 1
4. Knoflík ladění 12. Předvolba 2
5. Tlačítko On/Off (pohotovostní režim) 13. Předvolba 3
6. Tlačítko
7. Tlačítko Menu 15. Předvolba 5
8. Tlačítko Info 16. Předvolba 6
pro výběr zdroje
14. Předvolba 4
17. Teleskopická anténa
18. Napájecí kabel AC
Napájení
Napájení ze sítě
Před připojením zástrčky napájecího kabelu do síťové zásuvky se musíte ubezpečit, že je v síti
správné napětí. Schránka napájecího kabelu slouží pro uložení kabelu, když se rádio nepoužívá.
Pozor: Aby se rádio zcela odpojilo od elektrického proudu, musí se zástrčka napájecího kabelu
vytáhnout z elektrické zásuvky.
V případě poruchy zapříčiněné elektrostatickým nebo elektrickým výbojem odpojte a znovu
zapojte napájecí kabel do síťové zásuvky.
Uvedení do provozu
1. Položte rádio na rovný povrch.
2. Vytáhněte opatrně teleskopickou anténu v horní části rádia a nastavte ji do svislé polohy nad
rádiem.
3. Napájecí kabel zapojte do standardní zásuvky elektrického proudu. Rádio se zapne a začne
automaticky prohledávat kanály vlnového pásma FM.
4. Po dokončení vyhledávání se na předvolbách uloží 6 stanic FM s nejsilnějším signálem. Rádio se
poté přepne do pohotovostního režimu.
Režim FM
Vyhledání stanic
1. Stisknutím tlačítka On/Off zapněte rádio.
2. Pokud jste rádio už dříve použili, začne se přehrávat naposled poslouchaná stanice.
3. Pro vyhledání stanice stiskněte knoflík ladění. Vyhledávání se automaticky zastaví, pokud rádio
najde první stanici s dostatečně silným signálem.
4. Po několika sekundách se obnoví displej, a pokud rádio přijímá RDS informace, ukáže se na něm
název stanice.
5. Pokud chcete naladit další stanice, stiskněte znovu knoflík ladění.
6. Pro vyhledávání stanic v opačném směru otočte knoflíkem ladění ve směru hodinových ručiček
(vyhledávání od nízkého k vysokému kmitočtu) nebo proti směru hodinových ručiček (vyhledávání
od vysokého k nízkému kmitočtu) a knoflík ladění stiskněte.
7. Pokud se při vyhledávání dosáhne konec vlnového pásma, ladění se obnoví z opačného konce
pásma.
Manuální ladění FM
1. Stisknutím přepínače zapnutí a vypnutí (On/Off) zapněte rádio.
2. Stiskněte tlačítko Source a vyberte vlnové pásmo FM.
3. Pro naladění požadované stanice otáčejte ovladačem ladění. Kmitočet se při ladění mění
v krocích po 50 kHz.
4. Otáčejte anténou, abyste získali co nejlepší příjem. Když se rádio naladí na stanici s dostatečně
silným signálem, který obsahuje informace RDS, zobrazení na displeji se změní a ukáže se název
stanice.
5. Pokud ladění dosáhne konce vlnového pásma, rádio začne vyhledávat stanice z opačného konce
vlnového pásma.
Uložení stanic na předvolby
Rádio má celkem 6 míst v paměti pro uložení 6 předvoleb v pásmu FM.
1. Stisknutím tlačítka On/Off zapněte rádio.
2. Stiskněte tlačítko Source a vyberte vlnové pásmo FM.
3. Nalaďte požadovanou stanici.
4. Stiskněte a podržte požadované číslo předvolby, dokud se na displeji neukáže informace
o uložení stanice na předvolbu „Saved“.
5. Opakujte kroky 3 a 4 pro uložení stanic na zbývající předvolby.
6. Pokud na předvolbu uložíte podle výše uvedeného postupu novou stanici, stávající předvolba se
vymaže.
Vyvolání stanice uložené na předvolbě
1. Stisknutím tlačítka On/Off zapněte rádio.
2. Stiskněte tlačítko Source a vyberte vlnové pásmo FM.
3. Krátce stiskněte tlačítko požadované předvolby a na displeji se objeví název stanice a číslo
předvolby.
Informační systém RDS
RDS (Radio Data System) je informační systém, v němž se kromě normálního vysílání FM programu
vysílají i další neslyšitelné digitální informace. Když rádio přijímá RDS stanici a příjem je dostatečně
silný, objeví se na displeji název stanice. Může přitom trvat určitou dobu, než budou RDS informace
stanice dostupné.
Vyvolání RDS informací
1. Pokud posloucháte stanici s RDS systémem, můžete procházet různé informace opakovaným
stisknutím tlačítka Info. Informace jsou však dostupné pouze v případě, že příjem je dostatečně
silný a čistý.
a) Program Service (PS) - Zobrazuje se název poslouchané rozhlasové stanice.
b) Typ programu (PTY) – Zobrazují se informace o typu programu, který poslouchaná stanice
vysílá, např. pop music, klasická hudba, zpravodajství, atd.
c) Radio text – Zobrazují se informace o poslouchané stanici ve formě běžícího textu.
d) Date & Time – Zobrazuje se aktuální čas a datum.
e) Signal Strength Level (SGLV) – Zobrazuje se síla přijímaného signálu.
Režim Aux IN
Zdířka Aux In (3,5 mm) na boční straně rádia, pod gumovým krytem slouží pro připojení externího
zdroje zvuku, jako např. MP3 přehrávače, nebo CD přehrávače (nejsou součástí dodávky).
1. Zapojte do zdířky Aux In externí zdroj zvuku.
2. Stiskněte tlačítko Source a vyberte vstup Aux In. Na displeji se ukáže „AUX IN“.
3. Začněte přehrávat zvuk na externím přehrávači.
4. Pro příjemný poslech nastavte hlasitost jak na rádiu, tak na přehrávači.
5. Po ukončení přehrávaní v režimu AUX IN vložte do zdířky znovu gumový kryt, aby se do ní a do
rádia nedostala vlhkost a prach.
6. V režimu AUX IN se aktivuje funkce automatického vypnutí. Pokud se na vstupu AUX IN neobjeví
v průběhu 15 minut žádný signál, rádio se automaticky přepne do pohotovostního režimu.
Pokud do vypnutí zbývá posledních 5 minut, ukáže se na displeji odpočet času do vypnutí.
Nikdy nepoužívejte zdířku AUX IN za deště nebo ve vlhkém prostředí, aby se do rádia nedostala
vlhkost. Ve vlhkém prostředí nechávejte gumový kryt zdířky AUX IN vždy zavřený.
Funkce Loudness a Tone (basy a výšky)
Funkce Loudness Vám umožňuje kompenzovat nižší a vyšší kmitočty. Účinek funkce bude víc
slyšitelný, když je rádio v nižší úrovni nastavení zvuku (Dynamic Loudness).
1. Pro aktivaci funkce stiskněte tlačítko Loudness a na displeji se zobrazí „Loudness On“.
2. Dalším Stisknutím tlačítka Loudness funkci vypnete a na displeji se zobrazí „Loudness Off“.
Funkce Tone Vám umožňuje nastavit nižší a vyšší zvukové frekvence podle vlastních preferencí.
1. Stiskněte tlačítko Tone.
2. Nejdříve stiskněte tlačítko ladění a přepněte podle potřeby rádio na nastavení basů nebo výšek.
Poté otáčejte knoflíkem ladění doleva nebo doprava a nastavte požadovanou úroveň v rozsahu
od -5 do +5.
Nastavení času a data
1. Zobrazované hodiny se automaticky synchronizují s časem a datem FM stanice se systémem
RDS (pokud stanice vysílá RDS – viz výše „Informační systém RDS“).
2. Pokud chcete čas a datum nastavit manuálně, stiskněte tlačítko On/Off a vypněte rádio.
3. Stiskněte a asi 12 sekund podržte knoflík ladění, dokud se na displeji neukážou blikající hodiny.
4. Otáčením knoflíku ladění nastavte čas a datum a po nastavení každé hodnoty knoflík
pro potvrzení stiskněte.
5. Pokud chcete, aby se čas a datum aktualizoval na základě RDS signálu, vyberte a potvrďte volbu
„Synclock On“. Když chcete aktualizaci času a data na základě RDS signálu FM stanic vypnout
a nastavovat je manuálně, vyberte a potvrďte možnost „Synclock Off“.
Poznámka: Pokud se rádio odpojí od napájení, nastavený čas a datum se ztratí a při dalším zapnutí
rádia se bude muset znovu načíst z rádiového signálu RDS v režimu FM. Nastavení menu a stanice
na předvolbách se ukládají v interní paměti a po odpojení rádia od proudu se nevymažou.
Nastavení času buzení
Nastavení času buzení lze měnit, jen když je rádio vypnuto (v pohotovostním režimu).
Pokud se v průběhu 5 sekund nestiskne žádné tlačítko, rádio ukončí režim nastavení budíku
a nastavení se neuloží.
1. Stiskněte jedenkrát tlačítko Menu a otáčejte knoflíkem ladění, dokud se na displeji neukáže
„Alarm Set“.
2. Stisknutím knoflíku ladění otevřete režim nastavení času buzení a na displeji začnou blikat číslice
pro nastavení hodiny.
3. Otáčením knoflíku ladění nastavte hodinu buzení.
4. Pro potvrzení stiskněte knoflík ladění a na displeji začnou blikat číslice pro nastavení minut.
5. Otáčením knoflíku ladění nastavte minutu buzení.
6. Pro potvrzení nastavení stiskněte knoflík ladění.
7. Na displeji se pak ukáže výběr zdroje zvuku buzení („Alarm Source“). Můžete si vybrat buď
bzučák („Buzzer“), nebo „FM Radio“. Požadovaný zdroj vyberte otáčením knoflíku ladění.
Pokud vyberte „FM“, začne hrát v nastavený čas buzení naposled poslouchaná stanice.
8. Poté se na displeji ukáže nastavení hlasitosti buzení („Alarm Volume“).
Požadovanou hlasitost nastavíte otáčením ovladače hlasitosti.
9. Pro potvrzení stiskněte knoflík ladění.
10. Vlevo od zobrazení času se na displeji zobrazí symbol buzení (ve tvaru zvonku).
Zapnutí a vypnutí budíku (jen v pohotovostním režimu)
1. Pro zapnutí budíku stiskněte a podržte tlačítko Info, dokud se na displeji nezobrazí vlevo od času
symbol budíku (ve tvaru zvonku).
2. Pro vypnutí zvuku buzení jednoduše stiskněte tlačítko On/Off.
Nastavení jazyka
Na rádiu lze nastavit různé jazyky, v nichž se bude zobrazovat menu. Stiskněte tlačítko Menu, aby se
na displeji ukázalo slovo „Language“ a poté stiskněte knoflík ladění. Otáčením knoflíku ladění vyberte
požadovaný jazyk a stisknutím tohoto knoflíku volbu potvrďte.
Kovová teleskopická anténa
Rádio je vybaveno dlouhou, kovovou teleskopickou anténou. Tato anténa NENÍ pružná, nedá se
ohýbat, a proto s ní manipulujte opatrně. Když se rádio používá v prašném a znečištěném prostředí,
vyčistěte kovovou anténu z času na čas suchým hadříkem, aby se zabezpečil její bezporuchový
provoz. Pokud se rádio používá ve vlhkém prostředí a v mokru, doporučujeme, abyste na anténu
po vyčištění suchým hadříkem pravidelně nanášeli tenkou ochrannou vrstvu oleje (např. WD40)
a zabránili tak vzniku koroze a rezavění antény.
S tímto rádiem lze používat i pružnou plastovou anténu, kterou můžete zakoupit jako samostatné
příslušenství u svého prodejce výrobků PerfectPro.
Podsvícení displeje
Podsvícení displeje se zapíná vždy, když stisknete libovolné tlačítko a automaticky se vypíná
asi za 8 sekund.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do stavebního
rádia. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit displej a pouzdro rádia.
Technické údaje
Provozní napětí: Napájení ze sítě 230 V/AC, 50 Hz
Vlnové pásmo: FM 87,5 – 108,00 MHz
Reproduktor: 1 x Ø4 palce
Výkon: 1 x 5 W
Zdířka Aux in: Ø 3,5 mm
Záruka
Na stavební rádio PerfectPro Rock Solid® poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/9/2016
Šetřete životní prostředí! Přispějte k jeho ochraně!
