Pentair FLECK 5800 LXT User Manual

Fleck

5800 - LXT

User Guide Fleck 5800-LXT

2 / 28 Ref. MKT-UG-005 / A - 09.12.2016

Original settings

Installation settings

1

Installation no.2: Controller type3:

Valve type4: Valve serial no.5:

Resin type6: Resin volume7:

[L]

Inlet water hardness8:

[°tH]

Outlet water hardness9:

[°tH]

Tank size10:

[L]

Tank capacity11:

[m3°tH]

Brine tank size12:

[L]

Salt quantity per regeneration13:

[kg]

Hydraulic settings

14

Injector size15: BLFC16:

DLFC17: Pressure regulator (up flow)18:

Electrical settings

19

Voltage20:

[V]

Frequency21:

[Hz]

Power22:

[W]

Software settings

23

Regeneration start mode24: Interval time for the mandatory regen25:

[Days]

Vol. to be treated before starting the regen26:

[L]

Time of regeneration27:

[H:Min]

Cycle 128:

[Min] Cycle 2: [Min]

Cycle 3: [Min] Cycle 4: [Min]
Cycle 5: [Min]

No. FR DE ES IT NL

1 Paramètres d'installation Installationseinstellungen Ajustes de instalación Impostazioni di installazione Installatie-instellingen
2 N° d’installation Installationsnr. Instalación nº Installazione n. Installatienr.
3 Type de contrôleur Steuerungstyp Tipo de programador Tipo di controller Controllertype
4 Type de vanne Ventiltyp Tipo de válvula Tipo di valvola Kleptype
5 N° de série de vanne Ventil-Seriennr. Nº. de serie de válvula N. di serie valvola Klep serienr.
6 Type de résine Harztyp Tipo de resina Tipo di resina Harstype
7 Volume de résine Harzvolumen Volumen de resina Volume di resina Harsvolume
8 Dureté de l'eau en entrée Einlass-Wasserhärte Dureza del agua de entrada Durezza acqua in entrata Ingang waterhardheid

9 Dureté de l'eau en sortie Auslass-Wasserhärte Dureza de agua de salida Durezza acqua in uscita Uitlaat waterhardheid
10 Taille du réservoir Behältergröße Tamaño del depósito Dimensioni bombola Tankgrootte
11 Capacité du réservoir Behältervolumen Capacidad de la botella Capacità bombola Tankcapaciteit

12 Taille du réservoir de saumure Solebehältergröße

Tamaño del depósito de
salmuera

Dimensioni tino di salamoia Pekelbakgrootte

13 Quantité de sel par régénération Salzmenge für Regeneration Cantidad de sal por regeneración

Quantità di sale per
rigenerazione

Zouthoeveelheid per regeneratie

14 Réglages hydrauliques Hydraulikeinstellungen Ajustes hidráulicos Impostazioni idrauliche Hydraulische instellingen
15 Taille d’injecteur Injektorgröße Tamaño del inyector Dimensioni iniettori Injectorgrootte
16 Taille BLFC BLFC-Größe Tamaño BLFC Dimensioni BLFC Grootte BLFC
17 Taille DLFC DLFC-Größe Tamaño DLFC Dimensioni DLFC Grootte DLFC

18

Régulateur de pression (jusqu'à
l'écoulement)

Druckregler (Aufwärtsströmung)

Regulador de presión
(ascendente)

Regolatore di pressione (Up
Flow)

Drukregelaar (naar boven)

19 Paramètres électriques Elektrische Einstellungen Ajustes eléctricos Impostazioni elettriche Elektrische instellingen
20 Tension Spannung Tensión Tensione Spanning
21 Fréquence Frequenz Frecuencia Frequenza Frequentie
22 Alimentation Leistung Alimentación Potenza Stroom
23 Configuration Software-Einstellungen Ajustes de software Impostazioni software Software-instellingen

24

Mode de démarrage de
régénération

Regenerationsstartmodus Modo de inicio de regeneración Modalità di avvio rigenerazione Regeneratie startmodus

25

Temps d’intervalle pour regen
obligatoire

Intervallzeit für die
obligatorische Regen

Intervalo de tiempo para regen
obligatoria

Intervallo di tempo per la
rigenerazione obbligatoria

Intervaltijd voor de verplichte
regen

26

Vol. à traiter avant de
commencer la regen

Zu behandelndes Vol. vor dem
Start der Regen

Vol. a tratar antes de iniciar
regen

Volume da trattare prima della
rigenerazione

Vol. te behandelen voor het

starten van de regen
27 Heure de régénération Regenerationzeit Hora de la regeneración Ora di rigenerazione Tijd van regeneratie
28 Cycles Zyklus Ciclo Ciclo Cyclus

User Guide Fleck 5800-LXT

Ref. MKT-UG-005 / A - 09.12.2016 3 / 28

Maintenance record book

Date¹ Description² Name³ Signature⁴

No. FR DE ES IT NL

1 Date Datum Fecha Data Datum
2 Description Beschreibung Descripción Descrizione Beschrijving
3 Nom Name Nombre Nome Naam
4 Signature Unterschrift Firma Firma Handtekening

User Guide Fleck 5800-LXT

4 / 28 Ref. MKT-UG-005 / A - 09.12.2016

1 . Generalities

Caution: Before handling the system, each user must read and understand the instructions in this document. The

safety instructions must be observed. Retain this document for future reference.

1.1. Scope of the documentation

The documentation provides the information necessary for appropriate use of the system. It informs the user to ensure efficient
execution of operation or maintenance procedures. This document is not aimed at the installer.
Visit our website https://www.pentairaquaeurope.com/product-finder/product-type/control-valves to download the installer
manual

1.2. Release management

1.3. Manufacturer identifier, product

1.4. Applicable norms

This product complies with the following guidelines:

And meets the following technical standards :

1.5. Limitation of liability

Pentair Quality System EMEA products benefit, under specific conditions, from a manufacturer warranty that may be invoked
by Pentair’s direct customers. Users should contact the vendor of this product for applicable conditions and in case of a
potential warranty claim. Pentair accepts no liability for equipment installed by the user upstream or downstream of Pentair
products, as well as for process/production processes which are installed and connected around or even related to the
installation. Disturbances, failures, direct or indirect damages that are caused by such equipment or processes are also
excluded from the warranty. Pentair shall not accept any liability for any loss or damage of profits, revenues, use, production,
or contracts, or for any indirect, special or consequential loss or damage whatsoever. Please refer to the Pentair List Price to
know more about terms and conditions applicable to this product.

Release Date Author Description

A 09.12.2016 BRY First edition

Manufacturer: Pentair Manufacturing Italy Srl

Via Masaccio, 13
56010 Lugnano di Vicopisano (PI) – Italy

Product: Fleck 5800-LXT

• DM174: "Regulation of materials and objects that can be used in stationary collection, treatment, supply and distribution of
water intended for human consumption.";

• Attestation de Conformité Sanitaire (ACS): "Test and Certification valid for France performed by independent laboratories
for the evaluation of materials and components that are in contact with drinking water.";

• 2006/42/EC: Machinery Directive;

• 2014/35/UE: Low Voltage Directive;

• 2014/30/UE: Electromagnetic compatibility;

• 2011/65/CE: Restriction of use of certain hazardous substances in electrical and electronic equipment (RoHS).

• EN 55014-1;

• EN 55014-2;

• EN 61000-6-2: 2005;

• EN 61326-1;

• IEC 61010-1.

A

User Guide Fleck 5800-LXT

Ref. MKT-UG-005 / A - 09.12.2016 5 / 28

EN

2 . Safety

2.1. Safety tags location

Note: Ensure that the safety tags on the device are completely legible and clean. If necessary, replace them with

new tags and put them in the same places.

2.2. Hazards

All the safety and protection instructions contained in this document must be observed in order to avoid serious or permanent
injuries, damage to property or environmental pollution.
At the same time, any other legal regulations, accident prevention and environmental protection measures, as well as any
recognized technical regulations relating to appropriate and risk-free methods of working which apply in the country and place
of use of the device must be adhered to.
Any non-observation of the safety and protection rules, as well as any existing legal and technical regulations, will result in a
risk of temporary or permanent injury, damage to property or environmental pollution.

2.2.1. Personnel

Only qualified and professional personnel, based on their training, experience and instruction as well as their knowledge of the
regulations, the safety rules and operations performed, are authorized to carry out necessary work.

2.2.2. Material

To ensure proper system operation, observe the following point:

• Do not put your fingers in the product (moving parts and residual voltage).

2.3. Hygiene and sanitation

Contact your local dealer and ask for a sanitization treatment if the treated water has an off-taste or an unusual odor.
It is strongly recommended to disinfect the system at least once a year.

3 . Description

3.1. Technical specifications

3.2. Environmental conditions

Pressure ............................................ ..............Hydrostatic: 20 bar; Working: 1.4 - 8.6 bar

Maximum service flow rate (ΔP 1.7 bar): ........6.1 m3/h

• Maximum relative humidity 80% for temperatures up to 31°C decreasing linearly to 50% relative humidity at 40°C.

• Main supply voltage fluctuations up to ±10% of the nominal voltage.

• Temperature from 1 °C to 52 °C.

• Not directly exposed to the sun.

• Installed in a dry place.

Valve type

Serial number

BLFC flow rate

Piston type

DLFC flow rate

Injector size

A

User Guide Fleck 5800-LXT

6 / 28 Ref. MKT-UG-005 / A - 09.12.2016

3.3. Description and components location

3.4. By-passing

If the system is equipped with a bypass and if a problem occurs, turn the valves to bypass the system as shown in the picture
below.

4 . Programming

Note: The controller must be plugged to be programmed.

After 5 minutes without any button pressed, the unit returns to normal operation without saving.

4.1. Basic programming

Note: Menus are displayed by pressing MODE.

Time of day

Note: Determine the time of day.

A Press MODE until display position point to the Time of Day icon.

B Press and hold or until the Programming icon appears.

C Set the time with or .

D Press to validate the selection and return to the service mode.

Inlet

Down button

Meter

Outlet

Drain

Brine

Display

MODE button

Up button

Mixing device

Regen button

In Bypass

Out OutIn In

Softener

System

Softener

System

Normal

operation

A

A

A

User Guide Fleck 5800-LXT

Ref. MKT-UG-005 / A - 09.12.2016 7 / 28

EN

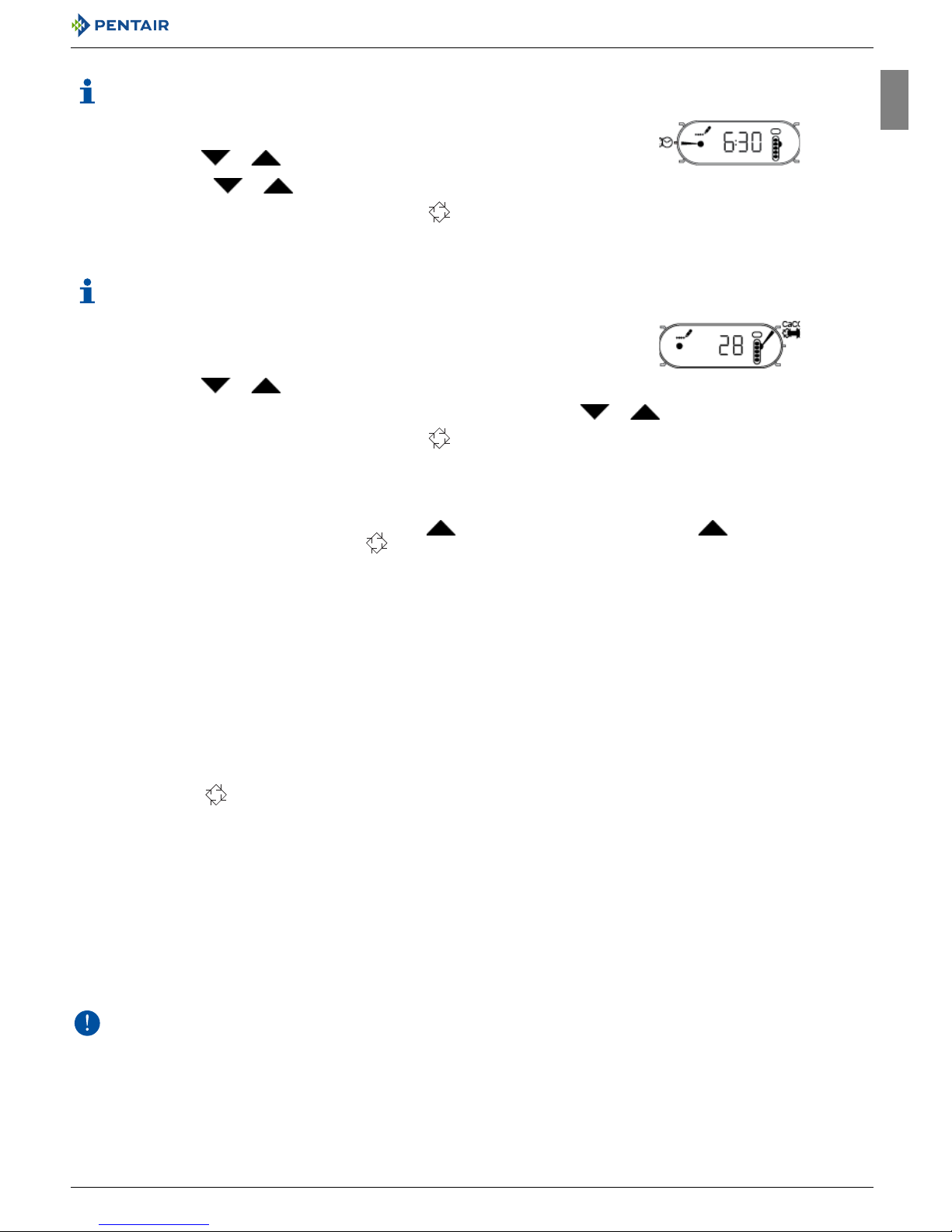

Regeneration time

Note: Determine the time of regeneration.

Water Hardness or number of days between regenerations

Note: Determine the water hardness in mgl.(metered) or the number of days between regenerations (time clock).

4.2. Diagnostic mode

To access the recorded informations, press MODE and simultaneously for 5 seconds. Press to see the data. Press
MODE twice to see the next diagnostic. Press to exit the diagnostic mode.

5 . Operation

5.1. Recommendations

• Use only regenerate salts designed for water softening EN973;

• For optimal system operation, the use of clean salt free from impurities is recommended (for example salt pellets);

• Do not use ice melt, block, or rock salts;

• The sanitizing process (both with liquid and electrochlorination) introduces chlorine elements which may reduce the
lifetime of the ion exchange resins. Refer to the technical guides for resins in common use, providing necessary checks on
the system.

5.2. Manual immediate regeneration

6 . Error codes

The following error codes may be displayed during operation:

7 . Maintenance

Mandatory: Cleaning and maintenance shall take place at regular intervals in order to guarantee the proper

functioning of the complete system, and be documented in the Maintenance record book.

8 . Troubleshooting

Please follow this procedure for any technical support:

A Collect the required information for a technical assistance request.

→ Product identification (see 2.1. Safety tags location, page 5 and Original settings, page 2).

B Contact your local dealer who installed this device (see contact details on last page).

→ Also call him if the water tastes salty, if the water is not softened or if there is no salt consumption.

A Press MODE until display position point to the Time of Regeneration icon.

B Press and hold or until the Programming icon appears.

C Set the time with or .

D Press MODE to go to the next parameter, or press to validate the selection and return to the

service mode.

A Press MODE until display position point to the Hardness or Days between

regenerations icon.

B Press and hold or until the Programming icon appears.

C Set the water hardness or the number of days between regenerations with or .

D Press MODE to go to the next parameter, or press to validate the selection and return to the

service mode.

A Press and hold for 5 seconds.

---0 Cam sense error: Unplug the unit and plug it back. If error continue, call technical support.

---1 Cycle sense error: Unplug the unit and plug it back. If error continue, call technical support.

---2 Regen failure: Perform a manual regeneration. If error continue, call technical support.

---4 Fail safe error: Unplug the unit and plug it back. If error continue, call technical support.

A

A

A

User Guide Fleck 5800-LXT

8 / 28 Ref. MKT-UG-005 / A - 09.12.2016

1 . Généralités

Attention: Avant de manipuler le système, chaque utilisateur doit lire et assimiler les instructions contenues dans le pré-

sent document. Les consignes de sécurité doivent être respectées. Conserver ce document pour référence ultérieure.

1.1. Champ d’application de ce document

Le document contient les informations nécessaires à une utilisation appropriée du produit. Il informe l’utilisateur afin de garantir la
bonne exécution des procédures d’utilisation et de maintenance. Ce document n’est pas destiné à l’installateur.
Visitez notre site Web https://www.pentairaquaeurope.com/product-finder/product-type/control-valves pour télécharger le manuel
d’installation

1.2. Gestion des versions

1.3. Identifiant du fabricant, produit

1.4. Normes applicables

Ce produit est conforme aux normes suivantes :

Et est conforme aux normes techniques suivantes :

1.5. Limitation de responsabilité

Dans le cadre du système de qualité Pentair, les produits EMEA bénéficient, sous certaines conditions, d’une garantie du fabricant à la­quelle les clients directs de Pentair peuvent recourir. Les utilisateurs doivent contacter le revendeur de ce produit pour les conditions
applicables et dans le cas d’une éventuelle demande en garantie. Pentair décline toute responsabilité concernant des équipements ins­tallés par l’utilisateur en amont ou en aval des produits Pentair, ainsi que pour tout procédé ou processus de production installé et rac­cordé autour de l’installation, voire lié avec celle-ci. Tout dysfonctionnement ou défaillance et tout dommage direct ou indirect résultant
de tels équipements ou processus sont également exclus de la garantie. Pentair n’assume aucune responsabilité pour toute perte ou
tout préjudice en matière de profits, de revenus, d’utilisation, de production ou de contrats, ou pour toute perte ou tout dommage indirect,
spécial ou consécutif, quelle qu’en soit la nature. Veuillez consulter la liste de prix de Pentair pour en savoir plus sur les modalités et les
conditions applicables au présent produit.

Version Date Auteur Description

A 09.12.2016 BRY Première édition

Fabricant : Pentair Manufacturing Italy Srl

Via Masaccio, 13
56010 Lugnano di Vicopisano (PI) – Italie

Produit : Fleck 5800-LXT

• DM 174 : « Règlement relatif aux matériaux et aux objets pouvant être utilisés dans les installations fixes de captage, de traitement,
d’adduction et de distribution d’eau destinée à la consommation humaine » ;

• Attestation de Conformité Sanitaire (ACS) : « Essai et certification valable pour la France effectués par des laboratoires indépen­dants pour l’évaluation des matériaux et des composants qui sont en contact avec l’eau potable. »

• 2006/42/CE : Directive machines ;

• 2014/35/UE : Directive « Basse tension » ;

• 2014/30/UE : Compatibilité électromagnétique ;

• 2011/65/CE : Limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques
(RoHS).

• EN 55014-1 ;

• EN 55014-2 ;

• EN 61000-6-2 : 2005 ;

• EN 61326-1 ;

• CEI 61010-1.

A

User Guide Fleck 5800-LXT

Ref. MKT-UG-005 / A - 09.12.2016 9 / 28

FR

2 . Sécurité

2.1. Emplacement des étiquettes de sécurité

Information: S’assurer que les étiquettes de sécurité sur l’appareil sont parfaitement lisibles et propres. Si nécessaire,

les remplacer par de nouvelles étiquettes à disposer au même endroit.

2.2. Risques

Toutes les instructions de sécurité et de protection contenues dans ce document doivent être respectées afin d’éviter des blessures
graves ou permanentes, des dommages matériels ou une pollution environnementale.
De même, toutes les autres réglementations et mesures de prévention des accidents et de protection de l’environnement, ainsi que tout
règlement technique reconnu relatif aux méthodes de travail sûres et appropriées applicables dans le pays et sur le lieu d’utilisation de
l’appareil doivent être respectés.
Toute violation des règles de sécurité et de protection ou de toute réglementation légale et technique existante pourra entraîner des bles­sures, dommages matériels ou une pollution environnementale irrémédiables ou temporaires.

2.2.1. Personnel

Seuls des personnels qualifiés et des professionnels dûment formés sont autorisés à exécuter les interventions requises, en fonction de
leur formation, de leur expérience, des instructions reçues et de leur connaissance des règles de sécurité ainsi que des opérations à
réaliser.

2.2.2. Matériel

Afin d’assurer le bon fonctionnement du système, tenir compte du point suivant :

• Ne pas mettre une main dans l’appareil (pièces mobiles et tension résiduelle).

2.3. Hygiène et désinfection

Contacter votre revendeur et demander un traitement de désinfection si l’eau traitée a un mauvais goût ou une odeur inhabituelle.
Il est fortement recommandé de désinfecter le système au moins une fois par an.

3 . Description

3.1. Caractéristiques techniques

3.2. Conditions environnementales

Pression ................................................. ............... Hydrostatique : 20 bars ; en service : 1,4 - 8,6 bars

Débit de service maximum (ΔP 1,7 bar) : ............. 6,1 m3/h

• Humidité relative maximale de 80 % pour des températures allant jusqu’à 31 °C décroissant linéairement à 50 % d’humidité relative
à 40 °C.

• Variations de la tension d’alimentation secteur de ± 10 % de la tension nominale.

• Température de 1 °C à 52 °C.

• Pas d’exposition directe au soleil.

• Conserver dans un endroit sec.

Type de vanne

Numéro de série

Débit du BLFC

Type de piston

Débit du DLFC

Taille d’injecteur

A

User Guide Fleck 5800-LXT

10 / 28 Ref. MKT-UG-005 / A - 09.12.2016

3.3. Description et emplacement des composants

3.4. By-pass

Si le système est équipé d’un by-pass et si un problème survient, placer en mode by-pass afin de contourner le système, comme illustré
ci-dessous.

4 . Programmation

Information: Le contrôleur doit être branché pour être programmé.

Après 5 minutes sans pression sur un bouton, l’appareil reprend son fonctionnement normal sans enregistrer.

4.1. Programmation de base

Information: Les menus sont affichés en pressant MODE.

Heure du jour

Information: Détermine l’heure du jour.

A Presser MODE jusqu’à ce que la position d’affichage pointe sur l’icône de l’heure du jour.
B Presser et maintenir enfoncé ou jusqu’à ce que l’icône de programmation appa-

raisse.

C Régler l’heure avec ou .
D Presser pour valider la sélection et revenir au mode service.

Entrée

Bouton bas

Compteur

Sortie

Sortie à l’égout

Saumure

Affichage

Bouton MODE

Bouton haut

Mitigeur

Bouton de régénération

En mode by-pass

Sortie SortieEntrée Entrée

Système

d’adoucissement

Système

d’adoucissement

Fonctionnement

normal

A

A

A

User Guide Fleck 5800-LXT

Ref. MKT-UG-005 / A - 09.12.2016 11 / 28

FR

Heure de régénération

Information: Détermine l’heure de régénération.

Dureté de l’eau ou nombre de jours entre les régénérations

Information: Déterminer la dureté de l’eau en mgl (mode volumétrique) ou le nombre de jours entre deux régénérations

(mode chronométrique).

4.2. Mode diagnostic

Pour accéder aux informations enregistrées, presser MODE et simultanément pendant 5 secondes. Presser pour afficher les
données. Presser deux fois MODE pour voir le diagnostic suivant. Presser pour quitter le mode diagnostic.

5 . Action

5.1. Recommandations

• Utiliser seulement des sels de régénération conçus pour l’adoucissement de l’eau EN 973 ;

• Pour un fonctionnement optimal du système, l’utilisation de sel propre et sans impuretés est recommandée (pastilles de sel par
exemple) ;

• Ne pas utiliser de sel de fonte de glace, de blocs de sel ou de sels de roche ;

• Le processus de désinfection (à la fois liquide et par électrochloration) introduit des éléments de chlore qui peuvent réduire la durée
de vie des résines échangeuses d’ions. Se reporter aux guides techniques pour les résines utilisées communément et prévoir les
contrôles nécessaires sur le système.

5.2. Régénération manuelle immédiate

6 . Codes d’erreur

Les codes d’erreur suivants peuvent s’afficher pendant le fonctionnement :

7 . Maintenance

Obligation: Le nettoyage et la maintenance doivent se dérouler à des intervalles réguliers afin de garantir le bon fonction-

nement du système complet et doivent être documentés dans le carnet de maintenance.

8 . Dépannage

Suivre cette procédure pour toute assistance technique :

A Collecter les informations nécessaires à une demande d’assistance technique.

→ Identification du produit (voir 2.1. Emplacement des étiquettes de sécurité, page 9 et Original settings, page 2).

B Contacter le revendeur local qui a installé cet appareil (voir les coordonnées en dernière page).

→ L’appeler aussi en cas de goût salé de l’eau, d’eau non adoucie ou en l’absence de consommation de sel.

A Presser MODE jusqu’à ce que la position d’affichage pointe sur l’icône de l’heure de régéné-

ration.

B Presser et maintenir enfoncé ou jusqu’à ce que l’icône de programmation appa-

raisse.

C Régler l’heure avec ou .
D Presser pour passer au paramètre suivant ou presser pour valider la sélection et reve-

nir au mode service.

A Presser MODE jusqu’à ce que la position d’affichage pointe sur l’icône de dureté ou de jours

entre deux régénérations.

B Presser et maintenir enfoncé ou jusqu’à ce que l’icône de programmation appa-

raisse.

C Régler la dureté de l’eau ou le nombre de jours entre les régénérations avec ou .
D Presser pour passer au paramètre suivant ou presser pour valider la sélection et reve-

nir au mode service.

A Presser et maintenir enfoncé pendant 5 secondes.

---0

Erreur de détection de
came :

Débrancher et rebrancher l’appareil. Si l’erreur persiste, appeler l’assistance technique.

---1

Erreur de détection de
cycle :

Débrancher et rebrancher l’appareil. Si l’erreur persiste, appeler l’assistance technique.

---2

Défaillance de
régénération :

Effectuer une régénération manuelle. Si l’erreur persiste, appeler l’assistance technique.

---4 Erreur de sécurité : Débrancher et rebrancher l’appareil. Si l’erreur persiste, appeler l’assistance technique.

A

A

A

User Guide Fleck 5800-LXT

12 / 28 Ref. MKT-UG-005 / A - 09.12.2016

1 . Allgemeines

Achtung: Jeder Benutzer muss vor jeglicher Handhabung der Anlage die Anweisungen in diesem Dokument gelesen und

verstanden haben. Die Sicherheitshinweise müssen beachtet werden. Bewahren Sie dieses Dokument zum späteren
Nachschlagen auf.

1.1. Dokumentationsumfang

Die Dokumentation beinhaltet notwendige Informationen für die sachgerechte Nutzung des Systems. Sie enthält Benutzerinformationen
zur Gewährleistung effizienter Betriebs- und Wartungsverfahren. Dieses Dokument ist nicht für den Installateur bestimmt.
Besuchen Sie zum Download des Installationshandbuchs unsere Webseite: https://www.pentairaquaeurope.com/product-finder/
product-type/control-valves

1.2. Releasemanagement

1.3. Herstellerkennzeichnung, Produkt

1.4. Geltende Normen

Dieses Produkt entspricht folgenden Richtlinien:

Und entspricht den folgenden technischen Normen:

1.5. Haftungsbeschränkung

Pentair Quality System EMEA-Produkte genießen unter bestimmten Voraussetzungen eine Herstellergarantie, die von Pentair­Direktkunden beansprucht werden kann. Benutzer sollten sich für die geltenden Bedingungen und im Falle eines eventuellen
Garantieanspruches an den Verkäufer des Produktes wenden. Pentair lehnt jede Haftung für Geräte ab, die vom Benutzer den Pentair­Produkten vor- oder nachgeschaltet angebracht wurden sowie für Verfahren/Produktionsprozesse, die um die Anlage herum und in
Verbindung mit dieser installiert sind. Störungen, Ausfälle, direkte oder indirekte Schäden, die durch solche Geräte oder Prozesse
entstehen, sind ebenfalls von der Garantie ausgeschlossen. Pentair übernimmt keinerlei Haftung für jegliche Verluste oder Schäden in
Bezug auf entgangene Gewinne, Einnahmen, Nutzung, Produktion oder Verträge oder jegliche indirekte, besondere Schäden,
Folgeschäden oder sonstige Schäden. Weitere Informationen zu den für dieses Produkt geltenden Allgemeinen Geschäftsbedingungen
finden Sie in der Pentair-Preisliste.

Release Datum Autor Beschreibung

A 09.12.2016 BRY Erste Veröffentlichung

Hersteller: Pentair Manufacturing Italy Srl

Via Masaccio, 13
56010 Lugnano di Vicopisano (PI) – Italien

Produkt: Fleck 5800-LXT

• DM174: „Regelung für Materialien und Gegenstände, die in der stationären Sammlung, Behandlung, Versorgung und Verteilung von
Trinkwasser eingesetzt werden können“;

• Attestation de Conformité Sanitaire (ACS): „Für Frankreich gültige Prüfung und Zertifizierung durch unabhängige Laboratorien für
die Beurteilung von Materialien und Bauteilen in Kontakt mit Trinkwasser“;

• 2006/42/EG: Maschinenrichtlinie;

• 2014/35/EU: Niederspannungsrichtlinie;

• 2014/30/EU: Elektromagnetische Verträglichkeit;

• 2011/65/CE: Beschränkung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten.

• EN 55014-1;

• EN 55014-2;

• EN 61000-6-2: 2005;

• EN 61326-1;

• IEC 61010-1.

A

User Guide Fleck 5800-LXT

Ref. MKT-UG-005 / A - 09.12.2016 13 / 28

DE

2 . Sicherheit

2.1. Position der Sicherheitsschilder

Information: Stellen Sie sicher, dass sämtliche Sicherheitsschilder am Gerät sauber und vollständig lesbar sind. Wenn

erforderlich, ersetzen Sie sie durch neue Schilder an derselben Stelle.

2.2. Gefahren

Sämtliche in diesem Dokument enthaltenen Sicherheits- und Schutzanweisungen müssen beachtet werden, um schwerwiegende
Verletzungen oder bleibende Personenschäden sowie Sachschäden oder Umweltschäden zu vermeiden.
Gleichzeitig müssen sämtliche weiteren gesetzlichen Bestimmungen, Unfall- und Umweltschutzmaßnahmen sowie sämtliche
anerkannten technischen Bestimmungen hinsichtlich geeigneter und risikofreier Arbeitsverfahren, die im jeweiligen Nutzungsland und

-ort des Geräts gelten, beachtet werden.
Bei Nichtbeachten der Sicherheits- und Schutzbestimmungen sowie jeglicher bestehender gesetzlicher und technischer Vorschriften
besteht die Gefahr von vorübergehenden Verletzungen oder bleibenden Personenschäden sowie von Sach- und Umweltschäden.

2.2.1. Personal

Nur qualifiziertes, ausreichend geschultes und erfahrenes Fachpersonal mit Kenntnis der Bestimmungen, Sicherheits- und
Betriebsvorschriften darf die erforderlichen Arbeiten durchführen.

2.2.2. Material

Zur Gewährleistung eines ordnungsgemäßen Betriebs des Systems beachten Sie folgenden Punkt:

• Greifen Sie nicht mit den Fingern in das Gerät (bewegliche Teile und Restspannung).

2.3. Hygiene und Desinfektion

Wenden Sie sich an Ihren lokalen Händler und bitten Sie um die Durchführung einer Desinfektion, wenn das aufbereitete Wasser
Geschmacks- oder Geruchsveränderungen aufweist.
Es wird dringend empfohlen, das System mindestens einmal jährlich zu desinfizieren.

3 . Beschreibung

3.1. Technische Kenndaten

3.2. Umgebungsbedingungen

Druck...................................................... ............... Hydrostatischer Druck: 20 bar; In Betrieb: 1,4-8,6 bar

Maximaler Betriebsdurchfluss (ΔP 1,7 bar): ........ 6,1 m3/h

• Maximale relative Luftfeuchtigkeit 80% für Temperaturen bis 31°C, linear abnehmend bis 50% relative Luftfeuchtigkeit bei 40°C.

• Netzspannungsschwankungen bis ±10% der Nennspannung.

• Temperatur von 1°C bis 52°C.

• Nicht direkter Sonneneinstrahlung aussetzen.

• An einem trockenen Standort installieren.

Ventiltyp

Seriennummer

Durchfluss BLFC

Kolbentyp

Durchfluss DLFC

Injektorgröße

A

User Guide Fleck 5800-LXT

14 / 28 Ref. MKT-UG-005 / A - 09.12.2016

3.3. Beschreibung und Position der Komponenten

3.4. Bypass

Wenn das System mit einem Bypass ausgestattet ist und ein Problem auftritt, stellen Sie die Ventile so ein, dass die Anlage umgangen
wird, wie in der nachstehenden Abbildung dargestellt.

4 . Programmierung

Information: Die Steuerung muss zur Programmierung angeschlossen sein.

Nach 5 Minuten ohne Betätigung einer Taste kehrt die Einheit ohne Speicherung der Änderungen in den Normalbetrieb
zurück.

4.1. Basisprogrammierung

Information: Durch Drücken auf MODUS werden die Menüs angezeigt.

Uhrzeit

Information: Stellen Sie die Uhrzeit ein.

A Drücken Sie MODUS, bis die Anzeigeposition auf das Uhrzeitsymbol zeigt.
B Drücken und halten Sie oder , bis das Programmiersymbol erscheint.
C Stellen Sie die Uhrzeit mit oder ein.
D Drücken Sie , um die Einstellung zu bestätigen und in den Betriebsmodus

zurückzukehren.

Einlass

Abwärts-Taste

Wassermesser

Auslass

Abfluss

Sole

Anzeige

MODUS-Taste

Aufwärts-Taste

Mischvorrichtung

Regen.-Taste

Im Bypass-Modus

Auslass AuslassEinlass Einlass

Enthärtungs-

system

Enthärtungs-

system

Normal
betrieb

A

A

A

User Guide Fleck 5800-LXT

Ref. MKT-UG-005 / A - 09.12.2016 15 / 28

DE

Regenerationszeit

Information: Legen Sie die Regenerationszeit fest.

Wasserhärte oder Anzahl der Tage zwischen zwei Regenerationen

Information: Legen Sie die Wasserhärte in mgl (mengengesteuert) oder die Anzahl an Tagen zwischen zwei

Regenerationen (zeitgesteuert) fest.

4.2. Diagnosemodus

Drücken Sie gleichzeitig 5 Sekunden lang MODUS und , um auf die aufgezeichneten Daten zuzugreifen. Drücken Sie zur Anzeige der
Daten . Drücken Sie zwei Mal MODUS, um zur nächsten Fehlerdiagnose zu springen. Drücken Sie , um den Diagnosemodus zu
beenden.

5 . Betrieb

5.1. Empfehlungen

• Verwenden Sie Regenerationssalze für die Wasserenthärtung gemäß EN973;

• Für einen optimalen Systembetrieb wird die Verwendung reiner Salze ohne Verunreinigungen empfohlen (zum Beispiel Salz­Granulat);

• Verwenden Sie kein Streu-, Block- oder Steinsalz;

• Während des Desinfektionsvorgangs (sowohl bei Flüssig- als auch bei Elektrochlorung) werden Chlorelemente freigesetzt, welche
die Lebensdauer der Ionenaustauschharze verkürzen können. Beachten Sie die technischen Hinweise für handelsübliche Harze, um
die erforderlichen Systemprüfungen durchzuführen.

5.2. Sofortige manuelle Regeneration

6 . Fehlercodes

Während des Betriebes können folgende Fehlercodes angezeigt werden:

7 . Wartung

Verpflichtung: Um ein einwandfreies Funktionieren des gesamten Systems zu gewährleisten, müssen Reinigung und

Wartung in regelmäßigen Intervallen erfolgen und in den Wartungsaufzeichnungen dokumentiert werden.

8 . Troubleshooting

Bitte befolgen Sie für sämtliche Kundendienstanfragen diese Vorgehensweise:

A Tragen Sie die für ein Ersuchen technischer Unterstützung erforderlichen Informationen zusammen.

→ Produktbezeichnung (siehe 2.1. Position der Sicherheitsschilder, Seite 13 und Original settings, Seite 2).

B Kontaktieren Sie Ihren lokalen Händler, der das Gerät installiert hat (siehe Kontaktdetails auf der letzten Seite).

→ Kontaktieren Sie diesen ebenfalls, wenn das Wasser einen salzigen Geschmack hat, es nicht enthärtet wird oder kein Salz

verbraucht wird.

A Drücken Sie MODUS, bis die Anzeigeposition auf das Symbol für die Regenerationszeit zeigt.
B Drücken und halten Sie oder , bis das Programmiersymbol erscheint.
C Stellen Sie die Uhrzeit mit oder ein.

D Drücken Sie MODUS, um zum nächsten Parameter zu gelangen oder drücken und halten Sie

, um die Einstellung zu bestätigen und in den Betriebsmodus zurückzukehren.

A Drücken Sie MODUS, bis die Anzeigeposition auf das Symbol für die Wasserhärte oder auf

das Symbol für die Tage zwischen zwei Regenerationen zeigt.

B Drücken und halten Sie oder , bis das Programmiersymbol erscheint.
C Stellen Sie die Wasserhärte oder Anzahl der Tage zwischen zwei Regenerationen mit

oder ein.

D Drücken Sie MODUS, um zum nächsten Parameter zu gelangen oder drücken und halten Sie

, um die Einstellung zu bestätigen und in den Betriebsmodus zurückzukehren.

A Drücken Sie 5 Sekunden lang.

---0

Fehler
Nockenscheibensignal:

Stecken Sie die Anlage aus und wieder ein. Wenn der Fehler weiter besteht, wenden Sie sich an den
technischen Support.

---1 Fehler Zyklussignal:

Stecken Sie die Anlage aus und wieder ein. Wenn der Fehler weiter besteht, wenden Sie sich an den
technischen Support.

---2

Regeneration
fehlgeschlagen:

Führen Sie eine manuelle Regeneration durch. Wenn der Fehler weiter besteht, wenden Sie sich an
den technischen Support.

---4 Fail-Safe-Fehler:

Stecken Sie die Anlage aus und wieder ein. Wenn der Fehler weiter besteht, wenden Sie sich an den
technischen Support.

A

A

A

User Guide Fleck 5800-LXT

16 / 28 Ref. MKT-UG-005 / A - 09.12.2016

1 . Cuestiones generales

Atención: Antes de manejar el sistema, el usuario deberá leer y comprender las instrucciones incluidas en este

documento. Deben respetarse las instrucciones de seguridad. Conserve este documento para futuras consultas.

1.1. Alcance de la documentación

La documentación proporciona la información necesaria para el uso correcto del sistema. Informa al usuario para garantizar una
ejecución eficaz de los procesos de funcionamiento o mantenimiento. Este documento no va destinado al instalador.
Visite nuestro sitio web https://www.pentairaquaeurope.com/product-finder/product-type/control-valves para descargar el manual de
instalador

1.2. Gestión de versiones

1.3. Identificador de fabricante, producto

1.4. Normas aplicables

Este producto cumple las directrices siguientes:

Y cumple las normas técnicas siguientes:

1.5. Límite de responsabilidad

Los productos Pentair Quality System EMEA están cubiertos en determinadas condiciones por una garantía del fabricante que puede ser
invocada por los clientes directos de Pentair. Los usuarios deberán ponerse en contacto con el distribuidor de este producto para conocer
las condiciones aplicables y en caso de una potencial reclamación dentro de la garantía. Pentair declina toda responsabilidad en caso de
equipos instalados por el usuario en secciones anteriores o posteriores al punto de instalación de los productos Pentair, así como en
caso de procesos/procesos de producción instalados y conectados en torno a la instalación o relacionados de algún modo con ella. Las
perturbaciones, los fallos o los daños directos o indirectos provocados por dichos equipos o procesos también quedan excluidos de la
garantía. Asimismo, Pentair declina toda responsabilidad por cualquier daño o pérdida de beneficios, ingresos, uso, producción o
contratos o por cualquier pérdida o daño indirecto, especial o emergente que pudiera tener lugar. Consulte la tarifa de precios de Pentair
para obtener información adicional sobre los términos y condiciones aplicables a este producto.

Versión Fecha Autor Descripción

A 09.12.2016 BRY Primera edición

Fabricante: Pentair Manufacturing Italy Srl

Via Masaccio, 13
56010 Lugnano di Vicopisano (PI) – Italia

Producto: Fleck 5800-LXT

• DM174: "Normativa en materia de los materiales y objetos que se pueden utilizar para la recogida, el tratamiento, el suministro y la
distribución de manera estacionaria de agua destinada al consumo humano.";

• Attestation de Conformité Sanitaire (ACS): "Prueba y certificación con validez en Francia llevadas a cabo por laboratorios
independientes para la valoración de materiales y componentes en contacto con el agua potable.";

• 2006/42/CE: Directiva en materia de maquinaria;

• 2014/35/UE: Directiva en materia de baja tensión;

• 2014/30/UE: Compatibilidad electromagnética;

• 2011/65/CE: Restricción del uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos (RoHS).

• EN 55014-1;

• EN 55014-2;

• EN 61000-6-2: 2005;

• EN 61326-1;

• IEC 61010-1.

A

User Guide Fleck 5800-LXT

Ref. MKT-UG-005 / A - 09.12.2016 17 / 28

ES

2 . Seguridad

2.1. Ubicación de las etiquetas de seguridad

Información: Asegúrese de que las etiquetas de seguridad en el dispositivo sean totalmente legibles y estén limpias. En

caso necesario, sustitúyalas por etiquetas nuevas y colóquelas en los mismos lugares.

2.2. Peligros

Deberán respetarse todas las instrucciones de seguridad y protección contenidas en este documento a fin de evitar lesiones temporales
o permanentes, daños materiales o contaminación medioambiental.
Al mismo tiempo, deberán respetarse todas las normativas legales, medidas de protección medioambiental y de prevención de
accidentes, así como cualquier normativa técnica reconocida relativa a los métodos de trabajo adecuados y libres de riesgos aplicables
en el país y en el lugar de uso del dispositivo.
El incumplimiento de cualquier regla de seguridad y protección, además de cualquier normativa técnica y legal en vigor, conllevará
riesgos de sufrir lesiones temporales o permanentes, daños materiales y contaminación medioambiental.

2.2.1. Personal

Solo personal cualificado y profesional, apoyándose en su formación, experiencia y especialización, además de sus conocimientos de la
normativa, las normas de seguridad y las operaciones realizadas, cuenta con la autorización pertinente para llevar a cabo las tareas
necesarias.

2.2.2. Material

Para garantizar un correcto funcionamiento del sistema, respete el punto siguiente:

• No introduzca los dedos en el sistema (componentes móviles y tensión residual).

2.3. Higiene y saneamiento

Contacte con su distribuidor local y solicite un tratamiento de desinfección si el agua tratada presenta un sabor o un olor desagradable.
Se recomienda encarecidamente desinfectar el sistema al menos una vez al año.

3 . Descripción

3.1. Especificaciones técnicas

3.2. Condiciones ambientales

Presión ................................................... ............... Hidrostática: 20 bares; De trabajo: 1,4 - 8,6 bares

Caudal de servicio máximo (ΔP 1,7 bares): ..........6,1 m3/h

• Humedad relativa máxima de un 80 % para temperaturas de hasta 31 °C, reduciéndose linealmente hasta un 50 % de humedad
relativa a 40 °C.

• Fluctuaciones de tensión en la alimentación principal de hasta el ±10 % de la tensión nominal.

• Temperatura desde 1 °C hasta 52 °C.

• Sin exposición directa al sol.

• Instalación en un lugar seco.

Tipo de válvula

N.º de serie

Caudal BLFC

Tipo de pistón

Caudal DLFC

Tamaño del inyector

A

User Guide Fleck 5800-LXT

18 / 28 Ref. MKT-UG-005 / A - 09.12.2016

3.3. Descripción y ubicación de los componentes

3.4. Funcionamiento con by-pass

Si el sistema está equipado con un by-pass y ocurre un problema, gire las válvulas para derivar el sistema, tal y como se indica en la
imagen siguiente.

4 . Programación

Información: El programador debe estar enchufado para poder programarse.

Al cabo de 5 minutos desde la última pulsación de un botón, la unidad regresa a un funcionamiento normal.

4.1. Programación básica

Información: Para que aparezcan los menús hay que pulsar MODO.

Hora del día

Información: Defina la hora del día.

A Pulse MODO hasta que la posición de la pantalla apunte al icono Hora del día.
B Pulse y mantenga pulsado o hasta que aparezca el icono Programación.
C Configure la hora con o .
D Pulse para validar la selección y volver al modo de servicio.

Entrada

Botón abajo (DOWN)

Contador

Salida

Drenaje

Salmuera

Pantalla

Botón modo (MODE)

Botón arriba (UP)

Dispositivo mezclador

Botón de regeneración (regen)

Con by-pass

Salida SalidaEntrada Entrada

Sistema de

descalcificación

Sistema de

descalcificación

Funcionamiento

normal

A

A

A

User Guide Fleck 5800-LXT

Ref. MKT-UG-005 / A - 09.12.2016 19 / 28

ES

Hora de regeneración

Información: Determine la hora de regeneración.

Dureza del agua o número de días entre regeneraciones

Información: Defina la dureza del agua en mgl.(medidos) o el número de días entre una regeneración y otra

(cronométrico).

4.2. Modo de diagnóstico

Para acceder a la información grabada, pulse MODO y a la vez durante 5 segundos. Pulse para ver los datos. Pulse MODO dos
veces para ver el diagnóstico siguiente. Pulse para salir del modo de diagnóstico.

5 . Funcionamiento

5.1. Recomendaciones

• Utilice únicamente sales de regeneración diseñadas específicamente para la descalcificación del agua según EN973.

• Para un funcionamiento óptimo del sistema, se recomienda el uso de sal limpia y libre de impurezas (por ejemplo, sal en pellets).

• No use sal para hielo y nieve, sal en bloques o rocas.

• El proceso de esterilización (tanto con líquido como con producción electrónica de cloro) puede introducir compuestos clorados que
pueden reducir la vida útil de las resinas intercambiadoras de iones. Consulte las guías técnicas para conocer las resinas de uso
común, para realizar las comprobaciones necesarias en el sistema.

5.2. Regeneración manual inmediata

6 . Códigos de error

Pueden aparecer los mensajes de error siguientes durante el funcionamiento:

7 . Mantenimiento

Obligatorio: La limpieza y el mantenimiento tendrán lugar a intervalos regulares para garantizar el correcto

funcionamiento del sistema al completo y se documentará en el libro de registro de mantenimiento.

8 . Solución de problemas

Siga este procedimiento para solicitar asistencia técnica:

A Recopile la información necesaria para una solicitud de asistencia técnica.

→ Identificación del producto (véase 2.1. Ubicación de las etiquetas de seguridad, página 17 y Original settings, página 2).

B Contacte con el distribuidor local encargado de instalar este dispositivo (véanse datos de contacto en la última página).

→ También deberá llamarle si el agua tiene un sabor salado, si el agua no se ha descalcificado o si no se produce consumo de sal.

A Pulse MODO hasta que la posición de la pantalla apunte al icono Hora de regeneración.
B Pulse y mantenga pulsado o hasta que aparezca el icono Programación.
C Configure la hora con o .
D Pulse MODO para pasar al parámetro siguiente o pulse para validar la selección y

volver al modo de servicio.

A Pulse MODO hasta que la posición de la pantalla apunte al icono Dureza o Días entre

regeneraciones.

B Pulse y mantenga pulsado o hasta que aparezca el icono Programación.
C Defina la dureza del agua o el número de días entre regeneraciones con o .
D Pulse MODO para pasar al parámetro siguiente o pulse para validar la selección y

volver al modo de servicio.

A Pulse y mantenga pulsada durante 5 segundos.

---0

Error del sensor de
levas:

Desconecte la unidad y vuelva a conectarla. Si el error persiste, llame al servicio técnico.

---1

Error de sentido de
ciclo:

Desconecte la unidad y vuelva a conectarla. Si el error persiste, llame al servicio técnico.

---2 Error de regeneración: Realice una regeneración manual. Si el error persiste, llame al servicio técnico.

---4

Error del mecanismo
de seguridad:

Desconecte la unidad y vuelva a conectarla. Si el error persiste, llame al servicio técnico.

A

A

A

User Guide Fleck 5800-LXT

20 / 28 Ref. MKT-UG-005 / A - 09.12.2016

1 . Generalità

Attenzione: Prima di manipolare il sistema, l'utente deve leggere e comprendere le istruzioni riportate in questo

documento. Rispettare le prescrizioni di sicurezza. Conservare il presente documento per futura consultazione.

1.1. Finalità della documentazione

La documentazione fornisce le informazioni necessarie all'utilizzo corretto del sistema e informa l'utente sulle procedure d'uso e
manutenzione. Questo documento non è destinato agli installatori.
Visitare il nostro sito web https://www.pentairaquaeurope.com/product-finder/product-type/control-valves per scaricare il manuale
d'installazione

1.2. Gestione delle versioni

1.3. Identificativo costruttore, prodotto

1.4. Norme applicabili

Questo prodotto è conforme ai regolamenti che seguono:

E risponde ai seguenti standard tecnici:

1.5. Limitazione di responsabilità

I prodotti Pentair Quality System EMEA sono corredati da una garanzia del costruttore che, a determinate condizioni, può essere fatta
valere dai clienti diretti di Pentair. Per le condizioni applicabili e in caso di reclamo in garanzia, gli utenti devono contattare il fornitore di
questo prodotto. Pentair non si assume responsabilità per le apparecchiature installate dall'utente a monte o a valle dei prodotti Pentair
né per i processi/processi di produzione circostanti l'installazione o a questa legati. Dalla garanzia sono esclusi anche malfunzionamenti,
guasti e danni diretti o indiretti provocati da tali apparecchiature o processi. Pentair non si assume alcuna responsabilità per perdite di
profitti, ricavi, uso, produzione, contratti o di qualunque altro tipo né per danni indiretti, speciali o consequenziali di qualsivoglia genere.
Per ulteriori informazioni sui termini e le condizioni applicabili a questo prodotto, fare riferimento al Listino prezzi Pentair.

Versione Data Autore Descrizione

A 09.12.2016 BRY Prima edizione

Costruttore: Pentair Manufacturing Italy Srl

Via Masaccio, 13
56010 Lugnano di Vicopisano (PI) – Italia

Prodotto: Fleck 5800-LXT

• DM174: "Regolamento relativo a materiali e oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento,
adduzione e distribuzione delle acque destinate al consumo umano";

• Attestation de Conformité Sanitaire (ACS): "Prove e certificazioni valide per la Francia, eseguite da laboratori indipendenti, per la
valutazione di materiali e componenti a contatto con acqua potabile."

• 2006/42/CE: Direttiva macchine;

• 2014/35/UE: Direttiva bassa tensione;

• 2014/30/UE: Direttiva sulla compatibilità elettromagnetica;

• 2011/65/CE: Restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (RoHS).

• EN 55014-1;

• EN 55014-2;

• EN 61000-6-2: 2005;

• EN 61326-1;

• IEC 61010-1.

A

User Guide Fleck 5800-LXT

Ref. MKT-UG-005 / A - 09.12.2016 21 / 28

IT

2 . Sicurezza

2.1. Posizione delle etichette di sicurezza

Informazione: Verificare che le etichette di sicurezza sul dispositivo siano perfettamente pulite e leggibili. Se necessario,

sostituirle con etichette nuove applicandole nelle stesse posizioni.

2.2. Pericoli

Rispettare tutte le istruzioni di sicurezza e le misure di protezione contenute in questo documento, in modo da evitare lesioni gravi o
permanenti, danni alle cose o inquinamento ambientale.
Al contempo, agire nel rispetto dei regolamenti di legge, delle misure di prevenzione degli incidenti e di protezione ambientale e dei
regolamenti tecnici riconosciuti, relativi ai metodi di lavoro sicuri, applicabili nel paese e nel luogo di utilizzo del dispositivo.
La mancata osservanza delle norme di sicurezza, delle misure di protezione o dei regolamenti tecnici e di legge esistenti comporta un
rischio di lesioni temporanee o permanenti, danni alle cose o inquinamento ambientale.

2.2.1. Personale

I lavori necessari devono essere effettuati solo da professionisti qualificati, a conoscenza dei regolamenti, delle norme di sicurezza e delle
operazioni da eseguire e in possesso dei necessari requisiti in termini di formazione, esperienza e istruzione.

2.2.2. Materiale

Per assicurare il corretto funzionamento del sistema, rispettare la seguente indicazione:

• Non introdurre le dita all'interno del prodotto (parti in movimento e tensioni residue).

2.3. Igiene e sterilizzazione

Se l'acqua trattata ha un sapore o un odore inusuale, rivolgersi al fornitore di zona e richiedere un trattamento di sterilizzazione.
Si consiglia vivamente di disinfettare il sistema almeno una volta all'anno.

3 . Descrizione

3.1. Specifiche tecniche

3.2. Condizioni ambientali

Pressione ............................................... ............... idrostatica: 20 bar; Operativa: 1,4 - 8,6 bar

Portata di servizio massima (ΔP 1,7 bar): ............ 6,1 m3/h

• Umidità relativa massima 80% per temperature fino a 31 °C decrescenti in modo lineare al 50% di umidità relativa a 40 °C.

• Fluttuazioni della tensione di alimentazione fino a ±10% della tensione nominale.

• Temperatura da 1 a 52 °C.

• Protezione dalla luce diretta del sole.

• Installazione in luogo asciutto.

Tipo di valvola

Numero di serie

Portata BLFC

Tipo di pistone

Portata DLFC

Dimensioni iniettore

A

User Guide Fleck 5800-LXT

22 / 28 Ref. MKT-UG-005 / A - 09.12.2016

3.3. Descrizione e posizione dei componenti

3.4. Bypass

Se il sistema è dotato di un bypass e si verifica un problema, agire sulle valvole per bypassare il sistema come illustrato nella figura che
segue.

4 . Programmazione

Informazione: Per essere programmato, il controller deve essere collegato all'alimentazione elettrica.

Se non si preme alcun pulsante per 5 minuti, l'unità ritorna al normale funzionamento senza salvare.

4.1. Programmazione di base

Informazione: Premendo MODO vengono visualizzati i menu.

Ora del giorno

Informazione: Definire l'ora del giorno.

A Tenere premuto MODO finché la posizione di visualizzazione non punta all'icona Ora del

giorno.

B Tenere premuto o finché non compare l'icona Programmazione.
C Impostare l'ora con o .
D Premere per confermare la selezione e tornare al modo Servizio.

Entrata

Pulsante giù

Contatore

Uscita

Scarico

Salamoia

Display

Pulsante MODO

Pulsante su

Dispositivo miscelatore

Pulsante di rigenerazione

In bypass

Out OutIn In

Impianto

di addolcimento

Impianto

di addolcimento

Funzionamento

normale

A

A

A

User Guide Fleck 5800-LXT

Ref. MKT-UG-005 / A - 09.12.2016 23 / 28

IT

Ora di rigenerazione

Informazione: Definire l'ora di rigenerazione.

Durezza dell'acqua o numero di giorni tra rigenerazioni

Informazione: Stabilire la durezza dell'acqua in mgl.(comandato da contatore) o il numero di giorni tra rigenerazioni

(configurazione a tempo).

4.2. Modo diagnostico

Per accedere alle informazioni salvate, tenere premuti contemporaneamente MODO e per 5 secondi. Premere per vedere i
dati. Premere MODO due volte per vedere la diagnostica successiva. Premere per uscire dal modo diagnostico.

5 . Procedimento

5.1. Raccomandazioni

• Utilizzare esclusivamente sali di rigenerazione adatti all'addolcimento dell'acqua (EN973);

• Per il funzionamento ottimale del sistema, è consigliabile utilizzare sale pulito e senza impurità (ad es. pellet di sale);

• Non utilizzare sale antighiaccio, sale in blocchi o salgemma;

• Il processo di sterilizzazione (con liquido o per elettroclorazione) può introdurre composti di cloro che possono ridurre la durata delle
resine a scambio ionico. Fare riferimento alle istruzioni tecniche per le resine di uso comune, effettuando i necessari controlli sul
sistema.

5.2. Rigenerazione manuale immediata

6 . Codici di errore

Durante il funzionamento, possono essere visualizzati i seguenti codici di errore:

7 . Manutenzione

Obbligo: Per garantire il corretto funzionamento dell'intero sistema, gli interventi di pulizia e manutenzione devono essere

effettuati a intervalli regolari e documentati nel registro di manutenzione.

8 . Ricerca guasti

In caso di necessità di assistenza tecnica, procedere come segue:

A Raccogliere le informazioni necessarie per una richiesta di assistenza tecnica.

→ Identificazione del prodotto (vedere 2.1. Posizione delle etichette di sicurezza, pagina 21 e Original settings, pagina 2).

B Rivolgersi al fornitore locale che ha installato il dispositivo (dati di contatto sull'ultima pagina).

→ Rivolgersi al fornitore anche se l'acqua risulta salata, se non è addolcita o in caso di mancato consumo di sale.

A Tenere premuto MODO finché la posizione di visualizzazione non punta all'icona Ora di

rigenerazione.

B Tenere premuto o finché non compare l'icona Programmazione.
C Impostare l'ora con o .
D Premere MODO per passare al parametro successivo, oppure tenere premuto per

confermare la selezione e ritornare al modo Servizio.

A Tenere premuto MODO finché la posizione di visualizzazione non punta all'icona Durezza o

Giorni tra rigenerazioni.

B Tenere premuto o finché non compare l'icona Programmazione.
C Impostare la durezza dell'acqua o il numero di giorni tra rigenerazioni con o .
D Premere MODO per passare al parametro successivo, oppure tenere premuto per

confermare la selezione e ritornare al modo Servizio.

A Tenere premuto per 5 secondi.

---0

Errore segnale
camma:

Disconnettere e riconnettere l'unità. Se l'errore persiste, richiedere assistenza tecnica.

---1

Errore segnale di
ciclo:

Disconnettere e riconnettere l'unità. Se l'errore persiste, richiedere assistenza tecnica.

---2 Guasto Rigen: Eseguire una rigenerazione manuale. Se l'errore persiste, richiedere assistenza tecnica.

---4

Errore a prova di
guasto:

Disconnettere e riconnettere l'unità. Se l'errore persiste, richiedere assistenza tecnica.

A

A

A

User Guide Fleck 5800-LXT

24 / 28 Ref. MKT-UG-005 / A - 09.12.2016

1 . Algemeenheden

Attentie: Voordat het systeem in gebruik wordt genomen, moet elke gebruiker de instructies in dit document doorlezen en

begrijpen. De veiligheidsinstructies moeten in acht worden genomen. Bewaar deze handleiding als toekomstig
referentiemateriaal.

1.1. Toepassingsgebied van de documentatie

Deze documentatie verschaft de nodige informatie voor het juiste gebruik van het systeem. Met de informatie kan de gebruiker zorgen
voor een doeltreffende uitvoering van de bedienings- en onderhoudsprocedures. Dit document is niet bedoeld voor de installateur.
Bezoek onze website https://www.pentairaquaeurope.com/product-finder/product-type/control-valves om de installatiehandleiding te
downloaden

1.2. Vrijgavebeheer

1.3. Fabrikantidentificatie, product

1.4. Geldende normen

Dit product voldoet aan de volgende richtlijnen:

En voldoet aan de volgende technische standaarden:

1.5. Beperking van aansprakelijkheid

Pentair Quality System EMEA producten vallen onder bepaalde voorwaarden onder de fabrieksgarantie, waarop een beroep kan worden
gedaan door directe klanten van Pentair. De gebruikers dienen contact op te nemen met de leverancier van dit product voor de geldende
voorwaarden en in het geval van een potentiële garantieclaim. Pentair aanvaardt geen aansprakelijkheid voor apparatuur die door de
gebruiker stroomopwaarts of stroomafwaarts van Pentair-producten is geïnstalleerd en evenmin voor processen of productieprocessen
die geïnstalleerd en aangesloten zijn rond of zijdelings betrokken zijn bij de installatie. Storingen, defecten en directe of indirecte schade
die door dergelijke apparatuur of processen worden veroorzaakt, zijn ook uitgesloten van de garantie. Pentair aanvaardt geen enkele
aansprakelijkheid voor eventuele schade of verlies van winst, inkomsten, gebruik, productie of contracten of voor enige indirecte,
speciale of vervolgverlies of -schade van welke soort dan ook. Raadpleeg de Pentair catalogusprijs voor meer informatie over
voorwaarden en bepalingen die van toepassing zijn voor dit product.

Vrijgave Datum Auteur Beschrijving

A 09.12.2016 BRY Eerste uitgave

Fabrikant: Pentair Manufacturing Italy Srl

Via Masaccio, 13
56010 Lugnano di Vicopisano (PI) – Italy

Product: Fleck 5800-LXT

• DM174: "Regulering van materialen en objecten die kunnen worden gebruikt voor de stationaire inzameling, verwerking, levering en
distributie van water bestemd voor menselijke consumptie";

• Attestation de Conformité Sanitaire (ACS - attest voor gezondheidskeuring): "Test en certificatie geldig voor Frankrijk en uitgevoerd
door onafhankelijke laboratoria voor de evaluatie van materialen en onderdelen die in contact komen met drinkwater.";

• 2006/42/EG: Machinerichtlijn;

• 2014/35/EG: Laagspanningsrichtlijn;

• 2014/30/EG: Elektromagnetische compatibiliteit;

• 2011/65/CE: Beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (RoHS).

• EN 55014-1;

• EN 55014-2;

• EN 61000-6-2: 2005;

• EN 61326-1;

• IEC 61010-1.

A

User Guide Fleck 5800-LXT

Ref. MKT-UG-005 / A - 09.12.2016 25 / 28

NL

2 . Veiligheid

2.1. Locatie veiligheidslabels

Opmerkingen: Zorg ervoor dat de veiligheidslabels op het apparaat volledig leesbaar en schoon zijn. Vervang deze indien

nodig door nieuwe labels en breng deze aan op dezelfde plaatsen.

2.2. Gevaren

Alle veiligheids- en beschermingsinstructies in dit document moeten in acht worden genomen om ernstig of permanent letsel, schade
aan eigendommen of milieuverontreiniging te vermijden.
Tegelijkertijd moeten alle andere wettelijke voorschriften, maatregelen ter preventie van ongevallen en ter bescherming van het milieu,
evenals alle erkende technische voorschriften met betrekking tot geschikte en risicovrije werkmethodes die van toepassing zijn in het
land en de plaats van het gebruik van het apparaat in acht worden genomen.
Het niet in acht nemen van de veiligheids- en beschermingsregels, evenals van alle bestaande en technische voorschriften, zal resulteren
in een risico op tijdelijk of permanent letsel, schade aan eigendommen of milieuverontreiniging.

2.2.1. Personeel

Alleen gekwalificeerd en professioneel personeel, beoordeeld op basis van opleiding, ervaring en instructie evenals kennis van
voorschriften, veiligheidsregels en uitgevoerde bewerkingen, is geautoriseerd om de noodzakelijke werkzaamheden uit te voeren.

2.2.2. Materiaal

Neem het volgende punt in acht om een veilige werking van het systeem te waarborgen:

• Steek uw vingers niet in het product (bewegende delen en restspanning).

2.3. Hygiëne en ontsmetting

Neem contact op met uw lokale dealer en vraag om een desinfectiebehandeling als het behandelde water vreemd smaakt of een
ongewone geur heeft.
Het wordt ten zeerste aanbevolen om het systeem minstens een keer per jaar te ontsmetten.

3 . Beschrijving

3.1. Technische specificaties

3.2. Omgevingsomstandigheden

Druk........................................................ ............... Hydrostatisch: 20 bar; In service: 1,4 - 8,6 bar

Maximum bedrijfsdebiet (ΔP 1,7 bar): .. ............... 6,1 m3/h

• Maximum relatieve vochtigheid 80% voor temperaturen tot 31 °C, lineaire daling naar 50% relatieve vochtigheid bij 40 °C.

• Netspanningsschommelingen tot ±10% van de nominale spanning.

• Temperatuur tussen 1 °C en 52 °C.

• Geen rechtstreekse blootstelling aan de zon.

• Installatie op een droge plaats.

Kleptype

Serienummer

BLFC debiet

Plunjertype

DLFC debiet

Injectorgrootte

A

User Guide Fleck 5800-LXT

26 / 28 Ref. MKT-UG-005 / A - 09.12.2016

3.3. Beschrijving en onderdelenlocatie

3.4. Bypassing

Als het systeem voorzien is van een bypass en er een probleem optreedt, draai de kleppen dan om het systeem te omzeilen zoals getoond
in onderstaande afbeelding.

4 . Programmering

Opmerkingen: De controller moet aangesloten zijn om te worden geprogrammeerd.

Als er 5 minuten lang geen knop wordt ingedrukt, keert de unit terug naar de normale werking zonder de wijzigingen op te
slaan.

4.1. Basis programmering

Opmerkingen: Menu's worden weergegeven door MODE in te drukken.

Tijd van de dag

Opmerkingen: Bepaal de tijd van de dag.

A Druk op MODE totdat de schermpositie het tijdicoon aangeeft.
B Houd of ingedrukt totdat het programmeericoon verschijnt.
C Stel de tijd in met of .
D Druk op om de selectie te bevestigen en terug te keren naar de bedrijfsmodus.

Ingang

Knop omlaag

Meter

Uitgang

Afvoer

Pekel

Display

Functieknop

Knop omhoog

Menginrichting

Regeneratie-knop

In bypass

Uit UitIn In

Onthardings

systeem

Onthardings

systeem

Normale

werking

A

A

A

User Guide Fleck 5800-LXT

Ref. MKT-UG-005 / A - 09.12.2016 27 / 28

NL

Regeneration time

Opmerkingen: Bepaal de tijd van de regeneratie.

Waterhardheid of aantal dagen tussen regeneraties

Opmerkingen: Bepaal de waterhardheid in mgl.(waterteller) of het aantal dagen tussen regeneraties (tijdsgestuurd).

4.2. Diagnosemodus

Voor toegang tot de geregistreerde informatie, MODE en gedurende 5 seconden samen ingedrukt houden. Druk in om de
gegevens te zien. Druk tweemaal op MODE om naar de volgende diagnose te gaan. Druk in om de diagnosemodus te verlaten.

5 . Bewerking

5.1. Aanbevelingen

• Gebruik alleen regeneratiezout dat is ontwikkeld voor waterontharding EN973;

• Voor een optimale systeemwerking wordt het gebruik aanbevolen van schoon zout dat vrij is van onzuiverheden (bijvoorbeeld grote
zoutkorrels);

• Gebruik geen strooizout, blokzout of rotszout;

• Het ontsmettingsproces (zowel met vloeistof als met elektrochlorering) maakt gebruik van chloorelementen die de levensduur van
de ionenwisselende harsen kunnen reduceren. Raadpleeg de technische handleidingen voor veelgebruikte harsen en voer de
noodzakelijke systeemcontroles uit.

5.2. Handmatige directe regeneratie

6 . Foutcodes

De volgende foutcodes kunnen worden weergegeven tijdens de werking:

7 . Onderhoud

Verplichting: Reiniging en onderhoud moeten op regelmatige tijdstippen worden uitgevoerd om een correcte werking van

het complete systeem te waarborgen en moeten worden gedocumenteerd in het Onderhoudsboek.

8 . Problemen oplossen

Volg deze procedure voor eventuele technische ondersteuning:

A Verzamel de benodigde informatie voor een verzoek om technische hulp.

→ Productidentificatie (zie 2.1. Locatie veiligheidslabels, pagina 25 en Original settings, pagina 2).

B Neem contact op met uw lokale dealer die het apparaat geïnstalleerd heeft (zie contactgegevens op de laatste pagina).

→ Benader deze ook als het water zout smaakt, als het water niet onthard is of als er geen zoutverbruik is.

A Druk op MODE totdat de schermpositie het regeneratietijdicoon aangeeft.
B Houd of ingedrukt totdat het programmeericoon verschijnt.
C Stel de tijd in met of .
D Druk op MODE om naar de volgende parameter te gaan, of druk op om de selectie te

bevestigen en naar de bedrijfsmodus terug te keren.

A Druk op MODE totdat de schermpositie het dagen tussen terugspoelingen-icoon aangeeft.
B Houd of ingedrukt totdat het programmeericoon verschijnt.
C Stel de waterhardheid of het aantal dagen tussen regeneraties in met of .
D Druk op MODE om naar de volgende parameter te gaan, of druk op om de selectie te

bevestigen en naar de bedrijfsmodus terug te keren.

A Houd gedurende 5 seconden ingedrukt.

---0 Noksignaalfout:

Koppel de unit los van de stroomtoevoer en sluit deze weer aan. Als de fout blijft bestaan, neem dan
contact op met de technische ondersteuning.

---1 Cyclussignaalfout:

Koppel de unit los van de stroomtoevoer en sluit deze weer aan. Als de fout blijft bestaan, neem dan
contact op met de technische ondersteuning.

---2 Regeneratiestoring:

Voer een handmatige regeneratie uit. Als de fout blijft bestaan, neem dan contact op met de
technische ondersteuning.

---4 Veiligheidsstoring:

Koppel de unit los van de stroomtoevoer en sluit deze weer aan. Als de fout blijft bestaan, neem dan
contact op met de technische ondersteuning.

A

A

A

www.pentairaquaeurope.com
