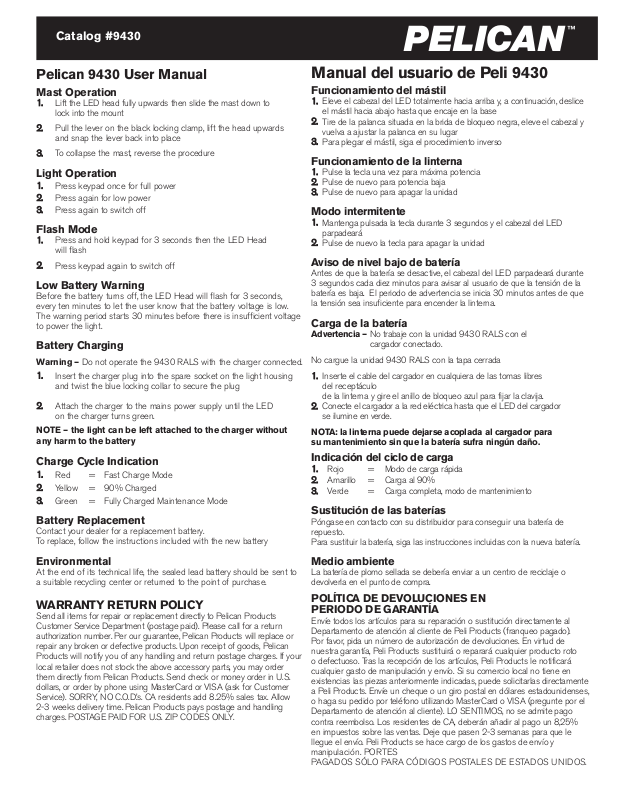

Pelican 9430 User Manual

Pelican 9430 User Manual

Mast Operation

11..

Lift the LED head fully upwards then slide the mast down to
lock into the mount

22..

Pull the lever on the black locking clamp, lift the head upwards
and snap the lever back into place

33..

To collapse the mast, reverse the procedure

Light Operation

11..

Press keypad once for full power

22..

Press again for low power

33..

Press again to switch off

Flash Mode

11..

Press and hold keypad for 3 seconds then the LED Head
will flash

22..

Press keypad again to switch off

Low Battery Warning

Before the battery turns off, the LED Head will flash for 3 seconds,
every ten minutes to let the user know that the battery voltage is low.
The warning period starts 30 minutes before there is insufficient voltage
to power the light.

Battery Charging

Warning – Do not operate the 9430 RALS with the charger connected.

11..

Insert the charger plug into the spare socket on the light housing
and twist the blue locking collar to secure the plug

22..

Attach the charger to the mains power supply until the LED
on the charger turns green.

NOTE – the light can be left attached to the charger without
any harm to the battery

Charge Cycle Indication

11..

Red = Fast Charge Mode

22..

Yellow = 90% Charged

33..

Green = Fully Charged Maintenance Mode

Battery Replacement

Contact your dealer for a replacement battery.
To replace, follow the instructions included with the new battery

Environmental

At the end of its technical life, the sealed lead battery should be sent to
a suitable recycling center or returned to the point of purchase.

WARRANTY RETURN POLICY

Send all items for repair or replacement directly to Pelican Products
Customer Service Department (postage paid). Please call for a return
authorization number. Per our guarantee, Pelican Products will replace or
repair any broken or defective products. Upon receipt of goods, Pelican
Products will notify you of any handling and return postage charges. If your
local retailer does not stock the above accessory parts, you may order
them directly from Pelican Products. Send check or money order in U.S.
dollars, or order by phone using MasterCard or VISA (ask for Customer
Service). SORRY, NO C.O.D.’s. CA residents add 8.25% sales tax. Allow
2-3 weeks delivery time. Pelican Products pays postage and handling
charges. POSTAGE PAID FOR U.S. ZIP CODES ONLY.

PELICAN

™

Manual del usuario de Peli 9430

Funcionamiento del mástil

11..

Eleve el cabezal del LED totalmente hacia arriba y, a continuación, deslice
el mástil hacia abajo hasta que encaje en la base

22..

Tire de la palanca situada en la brida de bloqueo negra, eleve el cabezal y
vuelva a ajustar la palanca en su lugar

33..

Para plegar el mástil, siga el procedimiento inverso

Funcionamiento de la linterna

11..

Pulse la tecla una vez para máxima potencia

22..

Pulse de nuevo para potencia baja

33..

Pulse de nuevo para apagar la unidad

Modo intermitente

11..

Mantenga pulsada la tecla durante 3 segundos y el cabezal del LED
parpadeará

22..

Pulse de nuevo la tecla para apagar la unidad

Aviso de nivel bajo de batería

Antes de que la batería se desactive, el cabezal del LED parpadeará durante
3 segundos cada diez minutos para avisar al usuario de que la tensión de la
batería es baja. El periodo de advertencia se inicia 30 minutos antes de que
la tensión sea insuficiente para encender la linterna.

Carga de la batería

Advertencia – No trabaje con la unidad 9430 RALS con el

cargador conectado.

No cargue la unidad 9430 RALS con la tapa cerrada

11..

Inserte el cable del cargador en cualquiera de las tomas libres
del receptáculo
de la linterna y gire el anillo de bloqueo azul para fijar la clavija.

22..

Conecte el cargador a la red eléctrica hasta que el LED del cargador
se ilumine en verde.

NOTA: la linterna puede dejarse acoplada al cargador para
su mantenimiento sin que la batería sufra ningún daño.

Indicación del ciclo de carga

11..

Rojo = Modo de carga rápida

22..

Amarillo = Carga al 90%

33..

Verde = Carga completa, modo de mantenimiento

Sustitución de las baterías

Póngase en contacto con su distribuidor para conseguir una batería de
repuesto.
Para sustituir la batería, siga las instrucciones incluidas con la nueva batería.

Medio ambiente

La batería de plomo sellada se debería enviar a un centro de reciclaje o
devolverla en el punto de compra.

POLÍTICA DE DEVOLUCIONES EN
PERIODO DE GARANTÍA

Envíe todos los artículos para su reparación o sustitución directamente al
Departamento de atención al cliente de Peli Products (franqueo pagado).
Por favor, pida un número de autorización de devoluciones. En virtud de
nuestra garantía, Peli Products sustituirá o reparará cualquier producto roto
o defectuoso. Tras la recepción de los artículos, Peli Products le notificará
cualquier gasto de manipulación y envío. Si su comercio local no tiene en
existencias las piezas anteriormente indicadas, puede solicitarlas directamente
a Peli Products. Envíe un cheque o un giro postal en dólares estadounidenses,
o haga su pedido por teléfono utilizando MasterCard o VISA (pregunte por el
Departamento de atención al cliente). LO SENTIMOS, no se admite pago
contra reembolso. Los residentes de CA, deberán añadir al pago un 8,25%
en impuestos sobre las ventas. Deje que pasen 2-3 semanas para que le
llegue el envío. Peli Products se hace cargo de los gastos de envío y
manipulación. PORTES
PAGADOS SÓLO PARA CÓDIGOS POSTALES DE ESTADOS UNIDOS.

Catalog #9430

Indication cycle de chargement

11..

Rouge = Mode chargement rapide

22..

Jaune = 90% Chargé

33..

Vert = Mode de maintenance totalement chargé

Remplacement des piles

Contactez votre distributeur pour toute batterie de rechange.
Pour le remplacement, suivez les instructions incluses avec la
nouvelle batterie

Environnement

La batterie au plomb acide devra être envoyée à un centre
de recyclage ou au point d’achat.

POLITIQUE DE GARANTIE DE REMPLACEMENT

Envoyez tous les articles pour réparation ou remplacement directement
au Département de réparation client des produits Peli (port payé).
Veuillez appeler pour obtenir un numéro d’autorisation. En ce qui con­cerne notre garantie, Peli Products remplacera ou réparera tout produit
cassé ou défectueux. À la réception des marchandises, Peli Products
vous informera de tous frais de retour ou de manutention. Si votre
détaillant local ne stocke pas les pièces accessoires ci-dessus, vous
pouvez les commander directement auprès de Peli Products. Envoyez
un chèque ou un mandat en dollars américains, ou commandez par
téléphone avec votre MasterCard ou VISA (demandez le Service Client).
DÉSOLÉ, le paiement avec contre remboursement n'est pas accepté.
Les résidents de CA devront ajouter au prix 8,25% d'impôts sur les
ventes. Durée de livraison : 2 – 3 semaines. Peli Products paye les frais
de port et de manutention. PORT PAYÉ POUR LES CODES POSTAUX
AMÉRICAINS UNIQUEMENT.

All trademarks and logos displayed herein are registered and unregistered trademarks of
Peli Products, S.A. or Pelican Products, Inc. and others. 9433-311-000 © 2008 Pelican Products JY/08

RoHS compliant

Pelican Unconditional Lifetime Guarantee of Excellence

If for any reason you are not satisfied with the quality or performance of any PELICAN product, we will gladly replace the product or refund your money
(at your option) within 30 days of purchase through the original retailer/dealer. PELICAN PRODUCTS will continue to guarantee the product directly for a
lifetime against breakage or defects in workmanship. Lifetime guarantee does not cover the lamp or batteries. The o-rings must be kept greased (and replaced if damaged)
per product instructions. This guarantee is void only if the PELICAN product has been abused beyond normal and sensible wear and tear.

THE ABOVE GUARANTEE DOES NOT COVER SHARKBITE, BEAR ATTACK OR CHILDREN UNDER 5.

Garantía Pelican de excelencia, incondicional y vitalicia

Si por cualquier razón no está satisfecho con la calidad o desempeño de cualquier producto PELICAN, con gusto reemplazaremos el producto
o le devolveremos el dinero (usted decide), dentro de los 30 días de haberlo comprado, a través del minorista o distribuidor original. PELICAN
PRODUCTS continuará proporcionando directamente una garantía vitalicia del producto contra roturas o defectos en la mano de obra. La garantía
vitalicia no cubre las lámparas ni las pilas. Los anillos "O" se deben mantener aceitados (y se deben cambiar si están dañados) según las instrucciones del producto.
Esta garantía es nula si el producto PELICAN ha sido maltratado más allá del desgaste normal y razonable.

LA GARANTÍA ANTERIOR NO CUBRE MORDIDAS DE TIBURÓN, ATAQUES POR OSOS NI NIÑOS MENORES DE 5 AÑOS.

Garantie d’excellence à vie sans condition Pelican

Si, pour quelle que raison que ce soit, vous n’êtes pas satisfait de la qualité ou des résultats d’un quelconque produit PELICAN, nous serons heureux de remplacer
ou de vous rembourser le produit (selon votre choix) dans les 30 jours à compter de la date d’achat auprès du revendeur/détaillant
d’origine. PRODUITS PELICAN garantit directement le produit à vie contre toute rupture ou défaut de fabrication. La garantie à vie ne couvre pas
l’ampoule ni les piles. Les joints toriques doivent être toujours graissés (et changés en cas de dommages) conformément au mode d’emploi du produit. Cette garantie
est annulée uniquement si le produit PELICAN a fait l’objet d’un emploi abusif ou d’une usure anormale.

LA GARANTIE CI-DESSUS NE COUVRE PAS LES MORSURES DE REQUIN,

LES ATTAQUES D’OURS OU LES ENFANTS DE MOINS DE 5 ANS.

PELICAN

You break it, we replace it... forever.

PELICANTMPRODUCTS

23215 Early Ave. • Torrance, CA 90505 USA • Tel [phone] • FAX [phone] • www.pelican.com

PELICANTMCANADA

10221-184 St. • Edmonton, Alberta T5S 2J4 • Tel [phone] • FAX [phone]

PELITMPRODUCTS, S.A.

c/ Casp, 33-B Pral. • 08010 • Barcelona, Spain • Tel [phone] • FAX [phone] • www.peli.com

Manuel d’utilisateur Peli 9430

Fonctionnement du mât

11..

Soulevez la tête de la LED vers le haut puis faites glisser le mât vers le
bas pour le verrouiller bien en place

22..

Tirez sur le levier sur le clamp de verrouillage noir, soulevez la tête vers
le haut et faites claquer le levier en place

33..

Pour rentrer le mât, inverser la procédure

Fonctionnement de la lumière

11..

Appuyez une fois sur le clavier pour une puissance maximum

22..

Appuyez à nouveau pour une faible puissance

33..

Appuyez à nouveau pour éteindre

Mode clignotement

11..

Appuyez et maintenez la touche enfoncée pendant 3 secondes
pour
que la tête LED clignote

22..

Appuyez à nouveau sur la touche pour éteindre

Avertissement batteries faibles

Avant que la batterie s’éteigne, la tête LED clignotera pendant 3 secondes
toutes les dix minutes afin d’informer l’utilisateur que la tension de la batterie
est faible.
La période d’avertissement commence 30 minutes avant l’insuffisance de
tension pour allumer la lampe.

Chargement de la batterie

Attention - Ne faites pas fonctionner le 9430 RALS avec le

chargeur connecté.

11..

Insérez la prise du chargeur dans l’une des fiches disponibles sur
le logement de la lampe et faites tourner le collier de verrouillage bleu
pour verrouiller la prise.

22..

Connectez le chargeur à la source d’alimentation jusqu’à ce que
la LED sur le chargeur devienne verte.

REMARQUE – la lumière peut rester fixée au chargeur pendant
la maintenance sans que cela endommage la batterie.
