Pelco PM2000, PM2010 specification sheets [fr]

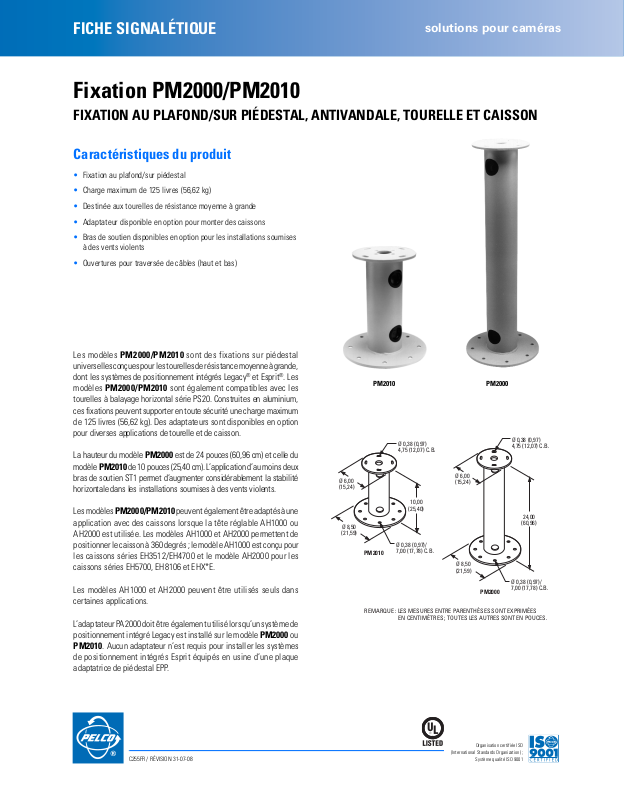

FICHE SIGNALÉTIQUE

REMARQUE : LES MESURES ENTRE PARENTHÈSES SONT EXPRIMÉES
EN CENTIMÈTRES ; TOUTES LES AUTRES SONT EN POUCES.

Ø 8,50
(21,59)

10,00

(25,40)

Ø 6,00
(15,24)

Ø 0,38 (0,97)
4,75 (12,07) C.B.

Ø 0,38 (0,97)/
7,00 (17,78) C.B.

Ø 0,38 (0,97)/
7,00 (17,78) C.B.

Ø 8,50
(21,59)

24,00

(60,96)

Ø 6,00
(15,24)

PM2010

PM2000

Ø 0,38 (0,97)
4,75 (12,07) C.B.

PM2010 PM2000

solutions pour caméras

Fixation PM2000/PM2010

FIXATION AU PLAFOND/SUR PIÉDESTAL, ANTIVANDALE, TOURELLE ET CAISSON

Caractéristiques du produit

• Fixation au plafond/sur piédestal

• Charge maximum de 125 livres (56,62 kg)

• Destinée aux tourelles de résistance moyenne à grande

• Adaptateur disponible en option pour monter des caissons

• Bras de soutien disponibles en option pour les installations soumises

à des vents violents

• Ouvertures pour traversée de câbles (haut et bas)

Les modèles PM2000/PM2010 sont des fixations sur piédestal
universelles conçues pour les tourelles de résistance moyenne à grande,

®

dont les systèmes de positionnement intégrés Legacy

et Esprit®. Les

modèles PM2000/PM2010 sont également compatibles avec les
tourelles à balayage horizontal série PS20. Construites en aluminium,
ces fixations peuvent supporter en toute sécurité une charge maximum
de 125 livres (56,62 kg). Des adaptateurs sont disponibles en option
pour diverses applications de tourelle et de caisson.

La hauteur du modèle PM2000 est de 24 pouces (60,96 cm) et celle du
modèle PM2010 de 10 pouces (25,40 cm). L’application d’au moins deux
bras de soutien ST1 permet d’augmenter considérablement la stabilité
horizontale dans les installations soumises à des vents violents.

Les modèles PM2000/PM2010 peuvent également être adaptés à une
application avec des caissons lorsque la tête réglable AH1000 ou
AH2000 est utilisée. Les modèles AH1000 et AH2000 permettent de
positionner le caisson à 360 degrés ; le modèle AH1000 est conçu pour
les caissons séries EH3512/EH4700 et le modèle AH2000 pour les
caissons séries EH5700, EH8106 et EHX*E.

Les modèles AH1000 et AH2000 peuvent être utilisés seuls dans
certaines applications.

L’adaptateur PA2000 doit être également utilisé lorsqu’un système de
positionnement intégré Legacy est installé sur le modèle PM2000 ou
PM2010. Aucun adaptateur n’est requis pour installer les systèmes
de positionnement intégrés Esprit équipés en usine d’une plaque
adaptatrice de piédestal EPP.

C255FR / RÉVISION 31-07-08

Organisation certifiée ISO

(International Standards Organization) ;

Système qualité ISO 9001

SPÉCIFICATIONS TECHNIQUES

Pelco, le logo Pelco, Esprit et Legacy sont des ma rques déposées de Pelco, Inc.

Les spécifications et les disponibilités des produits peuvent être modifiées sans préavis.

©Copyright 2008, Pelco, Inc. Tous droits réservés.

ST1

AH1000

AH2000

PA2000

AH1000

Ø 6,00 (15,24)

0,20 X 0,80 (0,50 X 2,03)
4,75 (12,07) C.B.

Ø 0,34 (0,86)/
2,25 (5,72) C.B.

PA2000

3,0

(7,62)

2,84 (7,21)

3,47

(8,81)

ST1

22,50

(57,15)

5,87

(14,91)

8,31

(21,11)

5,00

(12,70)

AH2000

REMARQUE : LES MESURES ENTRE PARENTHÈSES SONT EXPRIMÉES

EN CENTIMÈTRES ; TOUTES LES AUTRES SONT EN POUCES.

MODÈLES

PM2000 Fixation au plafond/sur piédestal, hauteur

24 pouces (60,96 cm)

PM2010 Fixation au plafond/sur piédestal, hauteur

10 pouces (25,40 cm)

PRODUITS ANNEXES

AH1000 Tête de tourelle réglable manuellement à

utiliser avec les caissons des séries EH3512/
EH4700 sur les fixations PM2000/PM2010

AH2000 Tête de tourelle réglable manuellement à

utiliser avec les caissons des séries EH5700,
EH8106 et EHX*E sur les fixations PM2000/
PM2010

PA2000 Adaptateur de fixation ; requis pour installer des

systèmes de positionnement intégrés Legacy

ST1 Bras de soutien à utiliser avec le PM2000

dans le cas d’installations soumises à des
vents violents

®

MÉCANIQUE

Réglage azimut 360° (modèles AH1000 et AH2000 uniquement)
Réglag e site ± 90° (modèles AH1000 et AH2000 uniquement)
Méthode d’insta llation Se fixe sur une surface pleine avec des attaches

de dimensions appropriées (non fournies)

GÉNÉRAL

Construction Aluminium
Finition Revêtement poudre polyester gris
Charge maximum

PM2000/PM2010 125 livres (56,62 kg)

Poids de l’unité

AH1000 0,88 livre (0,40 kg)
AH2000 2,92 livres (1,32 kg)
PA2000 0,63 livre (0,28 kg)
PM2000 4,19 livres (1,90 kg)
PM2010 2,88 livres (1,31 kg)
ST1 1,34 livre (0,61 kg)

Poids pour le transport

AH1000 2 livres (0,9 kg)
AH2000 4 livres (1,81 kg)
PA2000 1 livre (0,45 kg)
PM2000 6 livres (2,71 kg)
PM2010 5 livres (2,27 kg)
ST1 3 livres (1,35 kg)

CERTIFICATIONS

• Homologué UL
