PELCO NSM5200 User Manual [ru]
КОНФИГУРАЦИЯ
®
Endura
Серия NSM5200
Настройка конфигурации с
помощью веб-браузера
C4603M-C-RU (11/09)
Содержание
Предупреждение в отношении качества видеоизображения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Уведомление о частоте кадров, выбираемой пользователем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
С чего начать . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Использование веб-браузера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Конфигурация кабелей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Перекрестный кабель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Прямой кабель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Настройка пулов устройства NSМ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Настройка менеджера пулов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Настройки устройства. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Настройка сети . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Настройка пула . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Добавление телекамер в пул хранения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Настройка элемента пула . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Настройки
Настройка сети . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Настройка пула . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

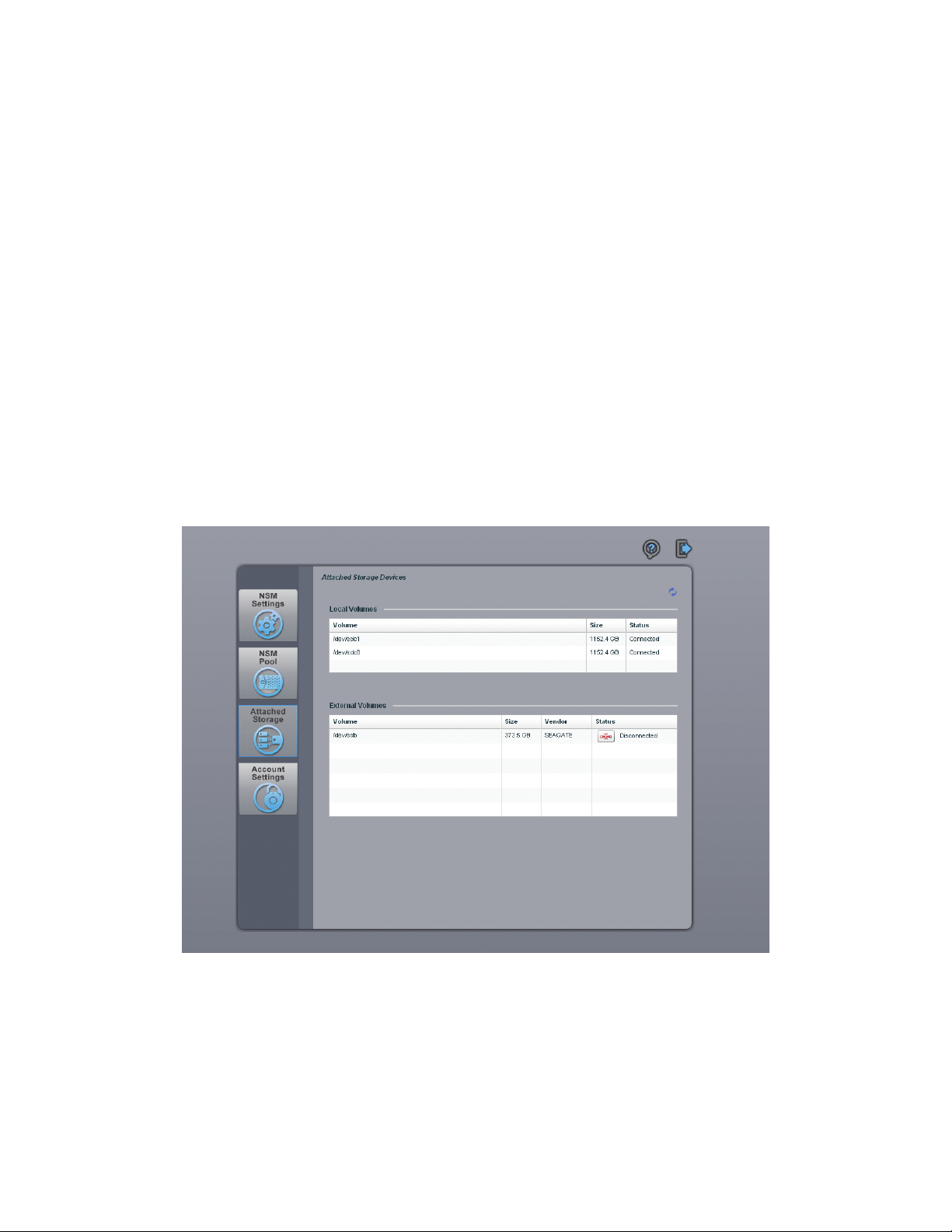

Настройка подключаемой системы хранения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Изменение настройки защиты. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
устройства. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
C4603M-C-RU (11/09) 3
Предупреждение в отношении качества видеоизображения
УВЕДОМЛЕНИЕ О ЧАСТОТЕ КАДРОВ, ВЫБИРАЕМОЙ ПОЛЬЗОВАТЕЛЕМ
Системы Pelco могут обеспечивать высокое качество видеоизображения как при прямом просмотре, так и при
воспроизведении видеозаписи. Однако эти системы также могут использоваться в режимах с пониженным
качеством изображения, что позволяет сократить время, требуемое для передачи данных, а также уменьшить
объем памяти, необходимый для хранения видеоинформации. Качество изображения может быть снижено
путем уменьшения разрешения и (или) уменьшения частоты кадров. При снижении качества изображения
посредством уменьшения разрешения картинка может стать менее четкой или вообще неразборчивой. При
снижении качества изображения путем уменьшения частоты кадров фиксируется меньшее число кадров в
секунду, в результате чего при воспроизведении наблюдаются «прыгающие» предметы или скорость движения,
превышающая нормальную. Снижение частоты кадров может привести к тому, что какое-либо важное событие
не будет записано системой.
Пользователь несет полную ответственность за вынесение суждения в отношении приемлемости изделий для
его целей. Пользователь должен определить приемлемость данных изделий для его области назначения с
учетом частоты кадров и качества изображений. Если пользователь намеревается использовать
видеоизображения в
ситуациях, то он должен проконсультироваться со своим юристом в отношении особых требований для такого
использования.
качестве доказательственных материалов в судебном разбирательстве или в иных
4 C4603M-C-RU (11/09)
С чего начать
В этом руководстве разъясняется порядок настройки конфигурации менеджера сетевого хранения (NSМ) для
системы Endura® модели NSM5200 с использованием стандартного веб-браузера. Устр ойство NSM5200 может
быть настроено с помощью веб-браузера на персональном компьютере, связанном с сетью Endura или
непосредственно подключенном к каждому устройству NSM5200.
ПРИМЕЧАНИЕ: Каждое устройство NSM5200 должно быть в индивидуальном порядке настроено в процессе
подключения к сети. Если устройству NSM5200 не присвоен адрес по протоколу динамической настройки
конфигурации
ИСПОЛЬЗОВАНИЕ ВЕБ-БРАУЗЕРА
Ниже описываются минимальные требования к системе, необходимые для использования веб-браузера с
устройством NSM5200:
Операционная система: Windows
(или более новая)
Монитор: Разрешение не менее, чем 1024 x 768, 16- или 32-разрядная цветовая разрешающая способность
пикселей
Веб-браузер: Microsoft
Проигрыватель медиа: Adobe
NSM5200)
Сеть: Как минимум, один зарезервированный статический IР-адрес для каждого пула хранения (при
использовании адресации по протоколу DHCP этот адрес должен находиться за пределами блока адресов,
отведенного для DHCP)
хоста (DHCP), то для порта Ethernet 2 по умолчанию используется IР-адрес 172.31.255.254.
®
98, Windows 2000, Windows XP (или более новая), либо Mac® OS X 10.3.9
®
Internet Explorer® 5.5 или позже, Mozilla® Firefox® 1.5 или позже
®
Flash® Player 10 или позже (имеется на диске с ресурсами для устройства
C4603M-C-RU (11/09) 5
