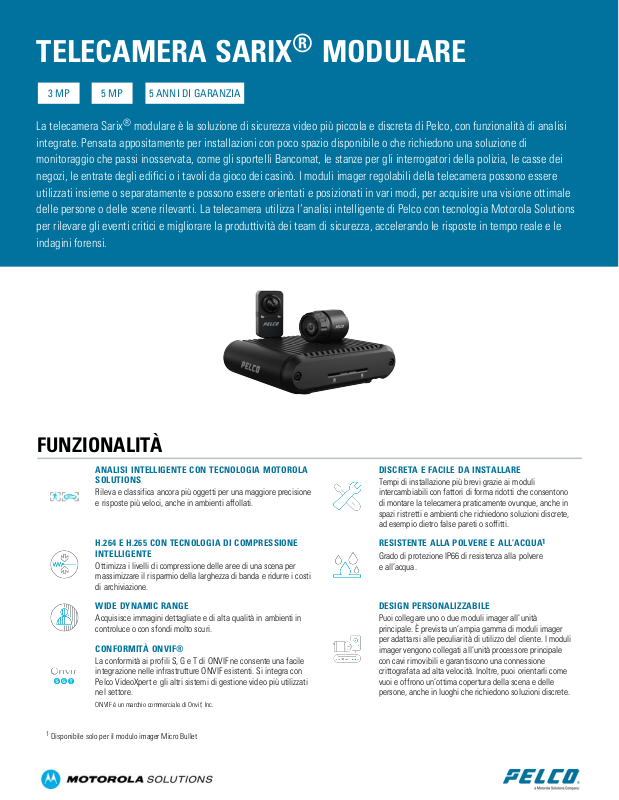

TELECAMERA SARIX

3 MP 5 MP 5 ANNI DI GARANZIA

La telecamera Sarix®modulare è la soluzione di sicurezza video più piccola e discreta di Pelco, con funzionalità di analisi
integrate. Pensata appositamente per installazioni con poco spazio disponibile o che richiedono una soluzione di
monitoraggio che passi inosservata, come gli sportelli Bancomat, le stanze per gli interrogatori della polizia, le casse dei
negozi, le entrate degli edifici o i tavoli da gioco dei casinò. I moduli imager regolabili della telecamera possono essere
utilizzati insieme o separatamente e possono essere orientati e posizionati in vari modi, per acquisire una visione ottimale
delle persone o delle scene rilevanti. La telecamera utilizza l’analisi intelligente di Pelco con tecnologia Motorola Solutions
per rilevare gli eventi critici e migliorare la produttività dei team di sicurezza, accelerando le risposte in tempo reale e le
indagini forensi.

MODULARE

®

FUNZIONALITÀ

ANALISI INTELLIGENTE CON TECNOLOGIA MOTOROLA SOLUTIONS

Rileva e classifica ancora più oggetti per una maggiore precisione
e risposte più veloci, anche in ambienti affollati.

H.264 E H.265 CON TECNOLOGIA DI COMPRESSIONE INTELLIGENTE

Ottimizza i livelli di compressione delle aree di una scena per
massimizzare il risparmio della larghezza di banda e ridurre i costi
di archiviazione.

WIDE DYNAMIC RANGE

Acquisisce immagini dettagliate e di alta qualità in ambienti in
controluce o con sfondi molto scuri.

CONFORMITÀ ONVIF®

La conformità ai profili S, G e T di ONVIF ne consente una facile
integrazione nelle infrastrutture ONVIF esistenti. Si integra con
Pelco VideoXpert e gli altri sistemi di gestione video più utilizzati
nel settore.

ONVIF è un marchio commerciale di Onvif, Inc.

1

Disponibile solo per il modulo imager Micro Bullet

DISCRETA E FACILE DA INSTALLARE

Tempi di installazione più brevi grazie ai moduli
intercambiabili con fattori di forma ridotti che consentono
di montare la telecamera praticamente ovunque, anche in
spazi ristretti e ambienti che richiedono soluzioni discrete,
ad esempio dietro false pareti o soffitti.

RESISTENTE ALLA POLVERE E ALL’ACQUA

Grado di protezione IP66 di resistenza alla polvere
eall’acqua.

DESIGN PERSONALIZZABILE

Puoi collegare uno o due moduli imager all’unità
principale. È prevista un’ampia gamma di moduli imager
per adattarsi alle peculiarità di utilizzo del cliente. I moduli
imager vengono collegati all’unità processore principale
con cavi rimovibili e garantiscono una connessione
crittografata ad alta velocità. Inoltre, puoi orientarli come
vuoi e offrono un’ottima copertura della scena e delle
persone, anche in luoghi che richiedono soluzioni discrete.

1

SPECIFICHE - UNITÀ PRINCIPALE

CONTROLLO E PRESTAZIONI D'IMMAGINE

Metodo di compressione immagine Compressione intelligente Pelco H.264, compressione intelligente Pelco H.265, Motion JPEG

Gestione della larghezza di banda Tecnologia di compressione intelligente Pelco, modalità di scena inattiva

Streaming H.264 multi-stream, H.265 multi-stream, Motion JPEG, compressione intelligente Pelco

Frequenza
d'immagine max
(basata su
risoluzione
combinata di uno o
due imager)

Range dinamico Fino a 120 dB

Rilevamento del movimento Movimento di pixel; sensibilità e soglia selezionabili. Rilevamento di oggetti classificati

Rilevamento di sabotaggio Sì

Controllo elettronico dell'otturatore Automatico, manuale (da 1/7,5 fino a 1/8.000 sec.)

Controllo dello sfarfallio 60 Hz, 50 Hz

Bilanciamento del bianco Automatico, manuale

Compensazione della retroilluminazione Regolabile

Zone di mascheramento Fino a 64 zone

Elevata frequenza
dei fotogrammi:
(50 Hz/60 Hz)

Modalità
Funzionalità
completa:
(50 Hz/60 Hz)

(≤ 6 MP) 25 fps/30 fps
(8 MP) 25 fps/24 fps
(10 MP) 20 fps/24 fps

(≤ 5 MP) 25 fps/30 fps
(6 MP) 25 fps/24 fps
(8 MP) 20 fps/20 fps
(10 MP) 12.5 fps/15 fps

AUSILIARI

Metodo di compressione audio G.711 PCM 8 kHz, Opus

Ingresso/uscita audio Ingresso e uscita a livello di linea

Terminali I/O esterni

Allarme In: ingresso digitale per collegare un sensore esterno di entrata (ad esempio, un rilevatore di movimento)
Allarme Out: uscita digitale per controllare un dispositivo di uscita esterno (ad esempio, una sirena)

RETE

Rete 100BASE-TX

Tipo di cablaggio Cablaggio CAT5Eper PoE

Connettore RJ-45 per PoE

ONVIF Versione 1.02, 2.00, Profilo S, Profilo T e Profilo G (www.onvif.org)

Sicurezza Protezione con password, crittografia HTTPS, autenticazione codifica, autenticazione WS, log accesso utente,

Protocolli IPv4, IPv6, HTTP, HTTPS, SOAP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMPv2, ICMP, DHCP, Zeroconf, ARP

Protocolli di streaming RTP/UDP, RTP/UDP multicast, RTP/RTSP/TCP, RTP/RTSP/HTTP/TCP, RTP/RTSP/HTTPS/TCP, HTTP

Protocolli di gestione dispositivo SNMP v2c, SNMP v3

Cablaggio coassiale per moduli imager

BNC HD per moduli imager

autenticazione basata su porta 802.1x

PERIFERICHE

Archiviazione integrata

2 slot microSD/microSDHC/microSDXC - Scheda con velocità di classe video richiesta. Classe V10 o superiore
consigliata. Uno dei due slot per schede SD è disponibile per l'archiviazione integrata.

[e-mail]|pelco.com 2

CARATTERISTICHE MECCANICHE

Dimensioni
(L x P x A)

Peso 0,517 kg (1,14 libbre)

Corpo Alluminio

Alloggiamento Acciaio inossidabile (staffa)

Finitura Nero

Solo corpo

HD incluso
connettore BNC

105 mm x 123 mm x 34 mm;
4,13" x 4,84" x 1,34"

114 mm x 123 mm x 34 mm;
4,50" x 4,84" x 1,34"

CARATTERISTICHE ELETTRICHE

Consumo energetico 13 W Max

Alimentazione

Connettore di alimentazione Blocco terminazione a 2 pin

Backup batteria RTC Litio-manganese da 3 V

V CC: 12 V +/-10%, 11,5 W min
PoE: conforme IEEE 802.3af Classe 3

SPECIFICHE AMBIENTALI

Temperatura operativa Da -10 °C a +60 °C (da 14 °F a 140 °F)

Temperatura di immagazzinaggio Da -10 °C a +70 °C (da 14 °F a 158 °F)

Umidità 0 - 100% RH

CERTIFICAZIONI

Certificazioni/Direttive UL, cUL, CE, UKCA, ROHS, RCM

Sicurezza UL 62368-1, CSA 62368-1, IEC/EN 62368-1

Emissioni elettromagnetiche Classe A sottoparte B della Parte 15 delle norme FCC, ICES-003 Classe A, EN 55032 Classe A, EN 61000-3-2, EN 61000-3-3

Schermatura elettromagnetica EN 55035, EN 61000-6-1

Specifiche ambientali IEC 60068-2-27, IEC 60068-2-6, IEC 60068-2-14, IEC 60068-2-1, IEC 60068-2-2

[e-mail]|pelco.com 3

SPECIFICHE - IMAGER

PRESTAZIONI D'IMMAGINE 3 MP 5 MP

Sensore d'immagine Scansione progressiva in formato da 1/2,7" Scansione progressiva in formato da 1/2,7"

Campo di visualizzazione immagine (O x V) 5,4 mm x 3,9 mm; 0,213" x 0,154"

Frequenza d'immagine max (50 Hz/60 Hz): 25 fps/30 fps

Streaming primario:

Risoluzioni di
streaming

Streaming
secondario:

Range dinamico

Filtro per la rimozione del rumore 3D Sì

WDR off: Fino a 82 dB

WDR on: Fino a 120 dB

Angolare destro:

2.128 x 1.368, 1.920 x 1.080, 1.360 x 2.128, 1.088 x 1.920

Micro Bullet:

2.128 x 1.536, 1.920 x 1.080, 1.536 x 2.128, 1.088 x 1.920

Angolare destro:

1.248 x 800, 832 x 536, 672 x 432, 528 x 336, 400 x 256

1.280 x 720, 720 x 480, 640 x 360, 512 x 288, 384 x 216
800 x 1.248, 528 x 832, 432 x 672, 336 x 528, 256 x 400
720 x 1.280, 480 x 720, 368 x 640, 288 x 512, 240 x 424

Micro Bullet:

1.248 x 904, 832 x 600, 672 x 480, 528 x 384, 400 x 288

1.280 x 720, 720 x 480, 640 x 360, 512 x 288, 384 x 216
912 x 1.248, 608 x 832, 480 x 672, 384 x 528, 288 x 400
720 x 1.280, 480 x 720, 368 x 640, 288 x 512, 240 x 424

Micro Bullet:

2.688 x 1.944, 2.128; 1.536, 2.560 x 1.440, 1.920; 1.080, 1.952 x

2.688, 1.536; 2.128, 1.440 x 2.560, 1.088; 1.920 x 480; 640 x 360;
512 x 288; 384 x 216

Micro Bullet:

1.248 x 904, 832 x 600, 672 x 480, 528 x 384, 400 x 288

1.280 x 720, 720 x 480, 640 x 360, 512 x 288, 384 x 216
912 x 1.248, 608 x 832, 480 x 672, 384 x 528, 288 x 400
720 x 1.280, 480 x 720, 368 x 640, 288 x 512, 240 x 424

OBIETTIVO ANGOLARE DESTRO MICRO BULLET

Obiettivo Apertura stenopeica fissa da 3,7 mm 2,8 mm fisso

Illuminazione minima 0,1 lux

Angolo di campo orizzontale (HFOV) 92° 110°

Angolo di campo verticale (VFOV) 53° 80°

Apertura massima F2.5 F2.0

Comando Fisso

CONTROLLO D'IMMAGINE

Controllo elettronico dell'otturatore Automatico, manuale (da 1/7,5 fino a 1/8.000 sec.)

Controllo del diaframma

Controllo Day/Night Automatico, manuale

Controllo dello sfarfallio 60 Hz, 50 Hz

Bilanciamento del bianco Automatico, manuale

Compensazione della retroilluminazione Regolabile

Zone di mascheramento Fino a 64 zone

Fisso

CONNETTORE

Tipo di cablaggio Cavo coassiale

Connettore BNC HD

[e-mail]|pelco.com 4

CARATTERISTICHE MECCANICHE ANGOLARE DESTRO MICRO BULLET

Modulo imager

Dimensioni
(L x P x A)

Peso 0,028 kg (0,06 libbre) 0,043 kg (0,09 libbre)

Corpo Alluminio

Alloggiamento Plastica

Finitura Nero

Solo corpo

HD incluso
connettore BNC

45 mm x 25 mm x 20 mm;
1,77" x 0,98" x 0,79"

54 mm x 25 mm x 20 mm;
2,13" x 0,98" x 0,79"

42 mm x 30 mm di diametro;
1,65" x 1,18" di diametro

50 mm x 30 mm di diametro;
1,97" x 1,18" di diametro

SPECIFICHE AMBIENTALI ANGOLARE DESTRO MICRO BULLET

Temperatura operativa Da -30 °C a +60 °C (da -22 °F a 140 °F)

Temperatura di immagazzinaggio Da -10 °C a +70 °C (da 14 °F a 158 °F)

Umidità 0 - 100% RH

Specifiche ambientali N/D Grado di protezione IP66

SPECIFICHE DELL'ANALISI

EVENTI DI ANALISI SUPPORTATI*

Oggetti nell'area L'evento viene attivato quando il tipo di oggetto selezionato si muove nell'area di interesse.

Permanenza ingiustificata di
un oggetto

Attraversamento del fascio

L'oggetto appare o entra
nell'area

L'oggetto non è presente
nell'area

Gli oggetti entrano nell'area L'evento viene attivato quando il numero di oggetti specificato è entrato nell'area di interesse.

Gli oggetti escono dall'area L'evento viene attivato quando il numero di oggetti specificato è uscito dall'area di interesse.

L'oggetto si ferma nell'area L'evento viene attivato quando un oggetto si sposta in un'area di interesse e poi si ferma per il tempo soglia specificato.

La direzione è stata violata L'evento viene attivato quando un oggetto si muove nella direzione di spostamento non consentita.

Rilevamento di sabotaggio L'evento viene attivato quando la scena cambia in maniera imprevista.

*

Analisi intelligente Pelco con tecnologia Motorola Solutions.

L'evento viene attivato quando il tipo di oggetto selezionato si sposta nell'area di interesse e poi vi resta per un periodo di tempo
prolungato.

L'evento viene attivato quando il numero di oggetti specificato ha attraversato il fascio direzionale configurato nel campo visivo della
telecamera. Il fascio può essere unidirezionale o bidirezionale.

L'evento viene attivato da ciascun oggetto che entra nell'area di interesse e può essere utilizzato anche per contare gli oggetti.

L'evento viene attivato quando nell'area di interesse non è presente alcun oggetto.

[e-mail]|pelco.com 5

DIMENSIONI SAGOMA

UNITÀ PRINCIPALE CON STAFFA

UNITÀ PRINCIPALE CON MONTAGGIO CON GUIDE DIN

IMAGER MICRO BULLET CON STAFFA

[X.X] POLLICI

X MM

IMAGER MICRO BULLET CON MONTAGGIO CON GUIDE LATERALI

[e-mail]|pelco.com 6

IMAGER MICRO BULLET CON LUNGHEZZA CAVO MIN.

IMAGER ANGOLARE DESTRO CON STAFFA

IMAGER ANGOLARE DESTRO CON LUNGHEZZA CAVO MIN.

[e-mail]|pelco.com 7

INFORMAZIONI PER GLI ORDINI

La varietà delle opzioni di montaggio per la telecamera Sarix Modular offre la massima flessibilità per combinare diversi
moduli imager e configurazioni di cavi.

UNITÀ PRINCIPALE MODULI IMAGER ACCESSORI RICHIESTI

Ordinare fino a due moduli imager per unità principale,

Telecamera Sarix Modular principale

Unità processore

(IDL0-PU2)

Imager Sarix angolare destro

MODULI IMAGER

Con il design modulare di Sarix Modular, entrambi i moduli della telecamera possono essere collegati all'unità principale
della telecamera Sarix Modular per la massima versatilità e un'installazione ottimale.

DI FORMA MP WDR ANALISI OBIETTIVO IP66

IDL303-PHI Angolare destro 3 ✓ ✓

IDL302-FXI Micro Bullet 3 ✓ ✓

IDL502-FXI Micro Bullet 5 ✓ ✓

una qualsiasi combinazione di:

(IDL303-PHI)

FATTORE

Imager SarixMicro Bullet

(IDLx02-FXI)

Ordinare un cavo per ogni modulo imager:

l

CBL2M-1001 (2 m)

l

CBL5M-1001 (5 m)

3,7mm,

stenopeico fisso

2,8mm,

fisso

2,8mm,

fisso

✓

✓

UNITÀ PRINCIPALE DELLA TELECAMERA

NUMERO PARTE DISPLAY DESCRIZIONE

IDL0-PU2 Unità processore principale porte SarixModular 2

IMAGER DELLA TELECAMERA

NUMERO PARTE DISPLAY DESCRIZIONE

IDL303-PHI Imager stenopeico angolare destro da 3MP Sarix Modular

IDL302-FXI Imager Micro Bullet a obiettivo fisso da 3 MP SarixModular

IDL502-FXI Imager Micro Bullet a obiettivo fisso da 5 MP SarixModular

CAVI DELLA TELECAMERA

NUMERO PARTE DISPLAY DESCRIZIONE

CBL2M-1001 Cavo BNC HD da 2 m (6 piedi) per imager della telecamera Sarix Modular

CBL5M-1001 Cavo BNC HD da 5 m (16 piedi) per imager della telecamera Sarix Modular

ADATTATORI DI MONTAGGIO OPZIONALI

NUMERO PARTE DISPLAY DESCRIZIONE

BRKTMD-1001 Montaggio con guide DIN per unità processore principale Sarix Modular

BRKTMD-1011 Staffa sostitutiva a L per imager Micro Bullet della telecamera Sarix Modular

BRKTMD-1021 Staffa sostitutiva piatta per imager angolare destro della telecamera Sarix Modular

BRKTMD-1031 Staffa di rifinitura sostitutiva per imager Micro Bullet della telecamera Sarix Modular

[e-mail]|pelco.com 8

ASSISTENZA

Per saperne di più e trovare ulteriore documentazione vedere pelco.com oppure inviare un'e-mail a [e-mail] per il
supporto per un prodotto specifico.

Set 2022| C5060-S| Rev 5

© 2022 - 2022, Motorola Solutions, Inc. Tutti i diritti riservati. MOTOROLA, MOTO, MOTOROLA SOLUTIONS e il logo stilizzato M sono marchi commerciali o marchi registrati di Motorola
Trademark Holdings, LLC e sono utilizzati su licenza. Pelco, il logo Pelco e gli altri marchi commerciali correlati ai prodotti Pelco menzionati nella presente pubblicazione sono marchi di
Pelco,Inc. o delle relative società collegate. Tutti gli altri nomi di prodotti e servizi sono proprietà delle rispettive società. Le specifiche di prodotto e la disponibilità possono essere
modificate senza preavviso.

[e-mail]|pelco.com 9
