SARIX®MODÜLER KAMERA

3 MP 5 MP 5 YIL GARANTİ

Sarix®Modüler kamera, Pelco’nun entegre analitik özelliklere sahip en küçük ve en az fark edilen video güvenlik çözümüdür.
ATM’ler, polis sorgu odaları, perakende satış kasaları, bina girişleri veya kumarhane oyun masaları gibi dikkat çekmeyen
izleme çözümü gerektiren veya sınırlı alana sahip yerler için özel olarak tasarlanmıştır. Kameranın ayarlanabilir görüntüleyici
modülleri birlikte ve ayrı şekilde kullanılabilir ve ilgili yer veya insanların en ideal görüntüsünün yakalanmasına yardımcı
olmak için rahatlıkla farklı noktalarda ve yönlerde konumlandırılabilir. Motorola Solutions tarafından desteklenen Pelco
Smart Analytics donanımlı bu kamera kritik olayların tespitine yardımcı olur ve gerçek zamanlı müdahaleler ile adli
soruşturmaları hızlandırarak güvenlik ekiplerinizin verimliliğini artırır.

ÖZELLİKLER

MOTOROLA SOLUTIONS TARAFINDAN DESTEKLENEN
SMART ANALYTICS

Kalabalık yerlerde bile, daha fazla doğruluk ve daha hızlı müdahale
için daha fazla nesneyi algılar ve sınıflandırır.

SMART COMPRESSION TEKNOLOJİSİ İLE H.264 VE H.265

Bant genişliği tasarruflarının en üst düzeye çıkarılmasına ve
depolama maliyetlerinin düşük tutulmasına yardımcı olmak için bir
ortamdaki bölgeler için sıkıştırma seviyelerini optimize eder.

GENİŞ DİNAMİK ARALIK

Karanlık ve aydınlık arka planlı ortamlarda yüksek kaliteli görüntü
detayları yakalar.

ONVIF® UYUMLULUĞU

ONVIF Profil S, G ve T uyumluluğu mevcut ONVIF altyapıları ile
kolay entegrasyona olanak sağlar. Pelco VideoXpert ve diğer lider
video yönetim sistemleri ile entegredir.

ONVIF Onvif, Inc.’nin ticari markasıdır.

1

Yalnızca Micro Bullet görüntüleyici modülü üzerinde kullanılabilir

DİKKAT ÇEKMEYEN TASARIM VE KOLAY
KURULUM

Yalancı duvarların veya tavanların arkası gibi gizli
uygulamalar ve dar alanlar dahil olmak üzere, neredeyse
her türlü ortama monte edilebilen hafif, değiştirilebilir
biçim faktörleri ile kurulum sürelerini azaltın.

TOZA VE SUYA DAYANIKLILIK

Toza ve suya karşı IP66 sınıfı dayanıklılık

ÖZELLEŞTİRİLEBİLİR TASARIM

Ana üniteye bir ya da iki görüntüleyici modülü bağlanabilir.
Görüntüleyici modülü seçenekleri, özel muhafaza
gerekliliklerini karşılamak için esneklik sağlar.
Görüntüleyici modülleri ana işlemciye ayrılabilir kablolar
ile bağlanır ve şifrelenmiş, yüksek hızlı bağlantı kurar.
Görüntüleyici modülleri, ilgili ortam veya insanların en
ideal görüntülerinin yakalanmasına yardımcı olmak için
çeşitli yönlerde, fark edilmeyen yerlere monte edilebilir.

1

TEKNİK ÖZELLİKLER - ANA ÜNİTE

GÖRÜNTÜ KONTROLÜ VE PERFORMANS

Görüntü Sıkıştırma Yöntemi H.264 Pelco Smart Compression, H.265 Pelco Smart Compression, Motion JPEG

Bant Genişliği Yönetimi Pelco Smart Compression teknolojisi; Boşta sahne modu

Akış Multi-stream H.264, Multi-stream H.265, Motion JPEG, Pelco SmartCompression Teknolojisi

Maksimum
GörüntüHızı
(Bir veya iki
görüntüleyicinin
birleşik
çözünürlüğüne
göre)

Dinamik Aralık En çok 120 dB

Hareket Algılama Piksel hareketi; Seçilebilir hassaslık ve eşik. Sınıflandırılmış nesne algılama

Sabotaj Algılama Evet

Elektronik Deklanşör Kontrolü Otomatik, Manuel (1/7,5 - 1/8000 sn.)

Titreşim Kontrolü 60 Hz, 50 Hz

Beyaz Dengesi Otomatik, Manuel

Arka Plan Işığı Dengeleme Ayarlanabilir

Gizli Bölgeler En çok 64 bölge

Yüksek Kare Hızı:
(50 Hz/60 Hz)

Tam Özellikli Mod:
(50 Hz/60 Hz)

(≤ 6 MP) 25 fps/30 fps
(8 MP) 25 fps/24 fps
(10 MP) 20 fps/24 fps

(≤ 5 MP) 25 fps/30 fps
(6 MP) 25 fps/24 fps
(8 MP) 20 fps/20 fps
(10 MP) 12,5 fps/15 fps

YARDIMCI

Ses Sıkıştırma Yöntemi G.711 PCM 8 kHz, Opus

Ses Giriş/Çıkış Hat düzeyi giriş ve çıkış

Harici I/O Terminalleri

Alarm Girişi: Harici giriş sensörü (örneğin hareket algılayıcı)bağlamak için dijital giriş;
Alarm Çıkışı: Harici bir çıkış cihazını (örneğin siren) kontrol etmek için dijital çıkış

AĞ

Ağ 100BASE-TX

Kablolama türü PoE için CAT5E kablolama

Konnektör PoE için RJ-45

ONVIF ONVIF uyumlu S Profili, T Profili, G Profil (www.onvif.org)

Güvenlik Şifre koruması, HTTPS şifreleme, özet (digest) kimlik doğrulaması,WS kimlik doğrulaması, kullanıcı erişim günlüğü, 802.1x

Protokoller IPv4, IPv6, HTTP, HTTPS, SOAP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMPv2, ICMP, DHCP, Zeroconf, ARP

Akış Protokolleri RTP/UDP, RTP/UDP çoklu yayın, RTP/RTSP/TCP, RTP/RTSP/HTTP/TCP, RTP/RTSP/HTTPS/TCP, HTTP

Cihaz Yönetim Protokolleri SNMP v2c, SNMP v3

Görüntüleyici modüller için koaksiyel kablolama

Görüntüleyici modüller için HD NBNC

bağlantı noktasına dayalı kimlik doğrulama

ÇEVRE BİRİMLERİ

Cihazda Depolama Birimi

2 x microSD/microSDHC/microSDXC yuvası – video hız sınıfıkartı gerekir. V10 sınıfıveya üstü önerilir. Cihazdadepolama
için iki SD kart yuvasından biri kullanılabilir.

[e-mail]|pelco.com 2

MEKANİK

Yalnızca Gövde

Boyutlar (UxGxY)

Ağırlık 0,517 kg (1,14 lbs)

Gövde Alüminyum

Muhafaza Paslanmaz çelik (dirsek)

Kaplama Siyah

JHD Dahil
BNC Konnektör

105 mm x 123 mm x 34 mm;

4.13” x 4.84” x 1,34”

114 mm x 123 mm x 34 mm;

4.50” x 4.84” x 1,34”

ELEKTRİK

Güç Tüketimi 12 W Maks.

Güç Kaynağı

Güç Konnektörü 2 pinli terminal bloğu

RTC Yedek Pil 3V manganez lityum

VDC: 12 V +/- %10, minimum 11,5 W
PoE: IEEE 802.3af Sınıf 3 uyumlu

ÇEVRESEL ÖZELLİKLER

Çalışma Sıcaklığı -10 °C ila +60 °C arası (-14 °F ila 140 °F)

Depolama Sıcaklığı -10 °C ila +70 °C arası (-14 °F ila 158 °F)

Nem %0 - 100 RH

SERTİFİKALAR

Sertifikalar/Yönergeler UL, cUL, CE, UKCA, ROHS, RCM

Güvenlik UL 62368-1, CSA 62368-1, IEC/EN 62368-1

Elektromanyetik Radyasyon FCC Bölüm 15 Alt Bölüm B Sınıf A, ICES-003 Sınıf A, EN 55032 Sınıf A, EN 61000-3-2, EN 61000-3-3

Elektromanyetik Bağışıklık EN 55035, EN 61000-6-1

Çevresel Özellikler IEC 60068-2-27, IEC 60068-2-6, IEC 60068-2-14, IEC 60068-2-1,IEC 60068-2-2

[e-mail]|pelco.com 3

TEKNİK ÖZELLİKLER - GÖRÜNTÜLEYİCİ

GÖRÜNTÜ PERFORMANSI 3,0 MP 5,0 MP

Görüntü Sensörü 1/2,7” Progresif Tarama 1/2,7” Progresif Tarama

Görüntü Alanı (H x V) 5,4 mm x 3,9 mm; 0.213 " x 0,154 "

Maksimum GörüntüHızı (50 Hz/60 Hz): 25 fps/30 fps

Dik Açı:

Birincil Akış:

Akış Çözünürlükleri

İkincil Akış:

Dinamik Aralık

3D Gürültü Azaltma Filtresi Evet

WDR Kapalı: En çok 82 dB

WDR Açık: En çok 120 dB

2128 x 1368, 1920 x 1080, 1360 x 2128, 1088 x 1920

Micro Bullet:
2128 x 1536, 1920 x 1080, 1536 x 2128, 1088 x 1920

Dik Açı:
1248 x 800, 832 x 536, 672 x 432, 528 x 336, 400 x 256
1280 x 720, 720 x 480, 640 x 360, 512 x 288, 384 x 216
800 x 1248, 528 x 832, 432 x 672, 336 x 528, 256 x 400
720 x 1280, 480 x 720, 368 x 640, 288 x 512, 240 x 424

Micro Bullet:
1248 x 904, 832 x 600, 672 x 480, 528 x 384, 400 x 288
1280 x 720, 720 x 480, 640 x 360, 512 x 288, 384 x 216
912 x 1248, 608 x 832, 480 x 672, 384 x 528, 288 x 400
720 x 1280, 480 x 720, 368 x 640, 288 x 512, 240 x 424

Micro Bullet:
2688 x 1944, 2128 x 1536, 2560 x 1440, 1920 x 1080, 1952 x
2688, 1536 x 2128, 1440 x 2560, 1088 x 1920

Micro Bullet:
1248 x 904, 832 x 600, 672 x 480, 528 x 384, 400 x 288
1280 x 720, 720 x 480, 640 x 360, 512 x 288, 384 x 216
912 x 1248, 608 x 832, 480 x 672, 384 x 528, 288 x 400
720 x 1280, 480 x 720, 368 x 640, 288 x 512, 240 x 424

LENS RIGHT ANGLE MICRO BULLET

Lens 3,7 mm sabit iğne delikli diyafram 2,8 mm sabit

Minimum Aydınlatma 0,1 lüks

Yatay Görüş Açısı (HFOV) 92 ° 110 °

Dikey Görüş Açısı (VFOV) 53 ° 80 °

Maksimum Diyafram Açıklığı F2,5 F2,0

Kontrol Sabit

GÖRÜNTÜ KONTROLÜ

Elektronik Deklanşör Kontrolü Otomatik, Manuel (1/7,5 - 1/8000 sn.)

İris Kontrolü

Gündüz/Gece Kontrolü Otomatik, Manuel

Titreşim Kontrolü 60 Hz, 50 Hz

Beyaz Dengesi Otomatik, Manuel

Arka Plan Işığı Dengeleme Ayarlanabilir

Gizli Bölgeler En çok 64 bölge

Sabit

KONNEKTÖR

Kablolama türü Koaksiyel kablo

Konnektör HDBNC

[e-mail]|pelco.com 4

MEKANİK RIGHT ANGLE MICRO BULLET

Görüntüleyici
Modülü

Boyutlar (UxGxY)

Ağırlık 0,028 kg (0,06 lbs) 0,043 kg (0,09 lbs)

Gövde Alüminyum

Muhafaza Plastik

Kaplama Siyah

Yalnızca Gövde

JHD dahil
BNC Konnektör

45 mm x 25 mm x 20 mm;
1,77” x 0,98” x 0,79”

54 mm x 25 mm x 20 mm;
2,13” x 0,98” x 0,79”

42 mm x 30 mm çap;
1,65 ” x 1,18 ” çap

50 mm x 30 mm çap;
1,97 ” x 1,18 ” çap

ÇEVRESEL ÖZELLİKLER RIGHT ANGLE MICRO BULLET

Çalışma Sıcaklığı -30 °C ila +60 °C arası (-22 °F ila 140 °F)

Depolama Sıcaklığı -10 °C ila +70 °C arası (-14 °F ila 158 °F)

Nem %0 - 100 RH

Çevresel Özellikler Yok IP66 Derecesi

ANALYTICS TEKNİK ÖZELLİKLERİ

DESTEKLENEN ANALYTICS ETKİNLİKLERİ*

Bölgedeki Nesneler Seçilen türdeki nesne ilgilenilen bölgeye girdiğinde bu etkinliktetiklenir.

Dolaşan Nesne Seçilentürdeki nesne ilgilenilen bölgeye girip uzun bir süre kaldığında bu etkinlik tetiklenir.

Işını Kesen Nesneler

Görünen veya Bölgeye Giren
Nesne

Bölgede Olmayan Nesne İlgili bölgede hiçbir nesne olmadığında bu etkinlik tetiklenir.

Bölgeye Giren Nesneler İlgili bölgeye belirli sayıda nesne girdiğinde bu etkinlik tetiklenir.

Bölgeden Çıkan Nesneler İlgili bölgeden belirli sayıda nesne çıktığında bu etkinlik tetiklenir.

Bölgede Duran Nesneler İlgili bölgeye bir nesne gelip önceden belirlenmiş birsüre boyunca durduğunda buetkinlik tetiklenir.

Yön İhlali Bir nesne yasak yönde hareket ettiğinde bu etkinliktetiklenir.

Sabotaj Algılama Sahne beklenmedik bir şekilde değiştiğinde bu etkinlik tetiklenir.

*

Motorola Solutions tarafından desteklenen Pelco Smart Analytics

Belirli sayıda nesne, kameranın görüş alanı üzerinde ayarlanmışyönlü ışını kestiğinde bu etkinlik tetiklenir. Işın tek yönlü veya çift
yönlü olabilir.

İlgili bölgeye giren her nesne bu etkinliği tetikler. Bu yüzden nesne sayımı için kullanılabilir.

[e-mail]|pelco.com 5

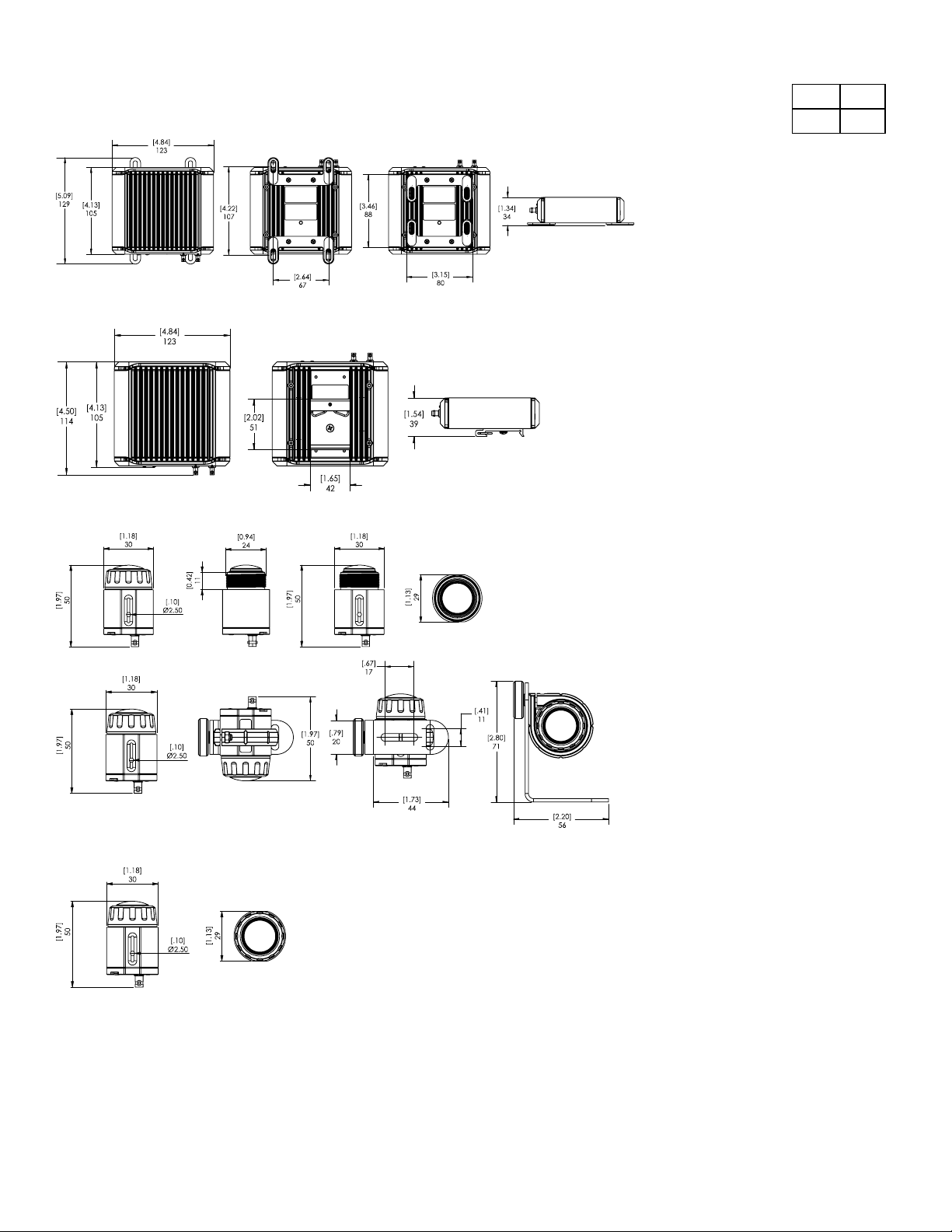

DIŞ ÇERÇEVE BOYUTLARI

DİRSEKLİ ANA ÜNİTE

DIN RAY MONTAJLI ANA ÜNİTE (İSTEĞE BAĞLI)

DİRSEKLİ MICRO BULLET GÖRÜNTÜLEYİCİ

[X.X] İNÇ

X MM

KENAR RAY MONTAJLI MICRO BULLET GÖRÜNTÜLEYİCİ

[e-mail]|pelco.com 6

MİNİMUM KABLO UZUNLUĞA SAHİP MICRO BULLET GÖRÜNTÜLEYİCİ

DİRSEKLİ RIGHT ANGLE GÖRÜNTÜLEYİCİ

MİNİMUM KABLO UZUNLUĞUNA SAHİP MICRO BULLET GÖRÜNTÜLEYİCİ

[e-mail]|pelco.com 7

SİPARİŞ BİLGİLERİ

Sarix Modular için çok farklı montaj seçenekleri olması, farklı modüller ve kablo yapılandırmalarını birleştirmede maksimum
esneklik sağlar.

ANA ÜNİTE GÖRÜNTÜLEYİCİ MODÜLLERİ GEREKEN AKSESUARLAR

Her Ana Ünite için aşağıdaki kombinasyonlarda

iki adede kadar görüntüleyici sipariş edin.

Her görüntüleyici modülü için bir kablo sipariş edin:

l

CBL2M-1001 (2 m)

SarixModular Kamera Ana

İşlemci Ünitesi

(IDL0-PU2)

Sarix Right Angle

Görüntüleyici

(IDL303-PHI)

Sarix Micro Bullet

Görüntüleyici

(IDLx02-FXI)

GÖRÜNTÜLEYİCİ MODÜLLERİ

Sarix Modular’ın modüler tasarımı sayesinde her iki kamera modülü de Sarix Modular Kamera Ana Ünitesine bağlanarak
maksimum kullanım şekli ve optimum kurulum imkanı sağlayabilir.

BİÇİM

FAKTÖRÜ MP WDR ANALYTICS LENS IP66

IDL303-PHI Right Angle 3.0 ✓ ✓

IDL302-FXI Micro Bullet 3.0 ✓ ✓

IDL502-FXI Micro Bullet 5.0 ✓ ✓

l

CBL5M-1001 (5 m)

3,7 mm,

Fixed Pinhole

2,8 mm,

Sabit

2,8 mm,

Sabit

✓

✓

KAMERA ANA ÜNİTESİ

EKRAN PARÇA NUMARASI AÇIKLAMA

IDL0-PU2 Sarix Modular 2 Bağlantı Noktalı Ana İşlemci Ünitesi

KAMERA GÖRÜNTÜLEYİCİ

EKRAN PARÇA NUMARASI AÇIKLAMA

IDL303-PHI 3 MP Sarix Modular Pinhole Right Angle Görüntüleyici

IDL302-FXI 3 MPSarix Modular Fixed Lens Micro Bullet Görüntüleyici

IDL502-FXI 5 MPSarix Modular Fixed Lens Micro Bullet Görüntüleyici

KAMERA KABLOLARI

EKRAN PARÇA NUMARASI AÇIKLAMA

CBL2M-1001 Sarix Modular Görüntüleyici için 2 m (6 ft) HD BNC Kablo

CBL5M-1001 Sarix Modular Görüntüleyici için 5 m (16 ft) HD BNC Kablo

[e-mail]|pelco.com 8

İSTEĞE BAĞLI MOUNTING ADAPTERS

EKRAN PARÇA NUMARASI AÇIKLAMA

BRKTMD-1001 Sarix Modular Ana İşlemci Ünitesi DIN ray montajı

BRKTMD-1011 Micro Bullet Görüntüleyici Sarix Modular için Yedek L Dirsek

BRKTMD-1021 Right Angle Görüntüleyici Sarix Modular için Yedek Düz Dirsek

BRKTMD-1031 Micro Bullet Görüntüleyici Sarix Modular için Yedek Trim Halkası Dirseği

DESTEK

Daha fazla bilgiyi ve ek dokümanları pelco.com adresinde bulabilir veya ürünle ilgili belirli konularda destek almak için

[e-mail] adresine e-posta gönderebilirsiniz.

Eylül 2022| C5060-S| Rev 5

© 2022 - 2022, Motorola Solutions, Inc. Tüm hakları saklıdır. MOTOROLA, MOTO, MOTOROLA SOLUTIONS ve Stylized M Logosu Motorola Trademark Holdings, LLC’nin ticari markası veya
tescilli ticari markası olup lisans kapsamında kullanılmıştır. Bu yayında geçen Pelco, Pelco logosu ve diğer Pelco ürünleriyle ilişkili ticari markalar Pelco, Inc. veya bağlı kuruluşlarının ticari
markalarıdır. Diğer tüm adlar ve hizmetler kendi şirketlerinin mülküdür. Ürün teknik özellikleri ve mevcudiyeti önceden haber verilmeden değiştirilebilir.

[e-mail]|pelco.com 9
