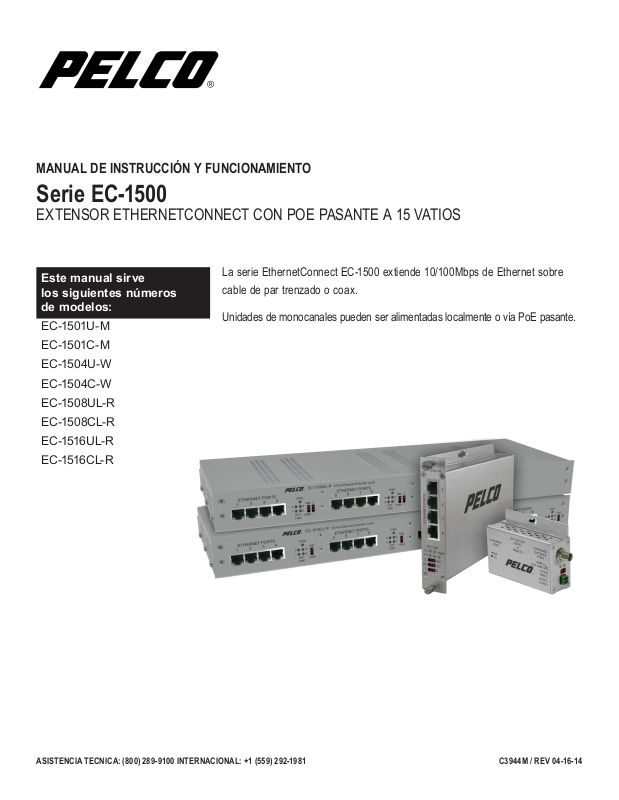

MANUAL DE INSTRUCCIÓN Y FUNCIONAMIENTO

Serie EC-1500

EXTENSOR ETHERNETCONNECT CON POE PASANTE A 15 VATIOS

Este manual sirve
los siguientes números
de modelos:

EC-1501U-M

EC-1501C-M

EC -1504U-W

EC-1504C-W

EC-1508UL-R

EC-15 0 8CL- R

EC-1516U L-R

EC-1516C L-R

La serie EthernetConnect EC-1500 extiende 10/100Mbps de Ethernet sobre
cable de par trenzado o coax.

Unidades de monocanales pueden ser alimentadas localmente o vía PoE pasante.

ASISTENCIA TECNICA: [phone] INTERNACIONAL: [phone]

C3944M / REV 04-16-14

INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD

1. Lea estas instrucciones.

2. Guarde estas instrucciones.

3. Siga las advertencias.

4. Siga las instrucciones.

5. No se use este aparato cerca del agua.

6. Limpie sólo con paño seco.

7. No bloque cualquier abertura de la ventilación. Instale de acuerdo con las instrucciones del fabricante.

8. No instale cerca de cualquier fuente de calefacción tales como radiadores, rejillas de aire caliente, estufas, o otros aparatos (incluyendo
amplificadores) que produzcan calor.

9. No anule el propósito de seguridad que realiza el enchufe con conexión a tierra. Un enchufe polarizado tiene dos cuchillas con una más
ancha que la otra.
Un enchufe con conexión a tierra tiene dos cuchillas y un tercero con conexión a tierra. La cuchilla ancha o el tercero enchufe con
conexión a tierra están proporcionados para su seguridad. Si el enchufe proporcionado no le entra en la toma de corriente, consulte un
electricista para el reemplazamiento de la toma de corriente obsoleta.

10. Proteja al cable de alimentación de estar pisado o apretado particularmente en los enchufes, receptáculos, y los otros puntos donde
salgan del aparato.

11. Sólo use archivos adjuntos/accesorios específicos por el fabricante.

12. Sólo use con arrastrado, bastidor, trípode, soporte, o tabla especificados por el fabricante, o vendidos con el aparato. Cuando se usa un
arrastrado, tenga cuidado en el proceso de mover la combinación del arrastrado/aparato para evitar lesiones de interruptor de caída.

13. Consulte todos los servicios al personal de servicio cualificado. Se requiere servicio cuando el aparato se ha dañado en cualquier
manera, tal como el cable de la fuente de alimentación o el enchufe se ha dañado, se le cayó líquido u objetos se han caído en el
aparato, el aparato ha sido expuesto a la lluvia o la humedad, no funciona normalmente, o se ha caído.

14. El aparato no se debe ser expuesto a goteos o salpicaduras y que ningunos objetos llenos de líquidos, tales como floreros deben estar
colocados sobre el aparato.

15. ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o la humedad.

16. La instalación solo debe ser hecha por personal cualificado y conformar a todos los códigos locales.

17. A menos que la unidad esté específicamente marcada como NEMA tipo 3, 3R, 3S, 4, 4X, 6, o 6P encubierta, es diseñada sólo para uso
adentro y no debe ser instalada donde pueda estar expuesta a la lluvia y la humedad.

18. Use sólo métodos de instalación y materiales capaces de soportar cuatro veces la carga máxima especificada.

19. Un cable de alimentación aprobado por CCC debe ser usado para alimentar este equipo cuando se use en China.

20. ADVERTENCIA: Estas instrucciones de servicio solo deberían ser usadas por personal cualificado. Para reducir el riesgo de descarga
eléctrica, no realice cualquier tipo de servicio además de lo que está contenido en las instrucciones de funcionamiento a menos que
usted sea calificado para hacerlo.

El producto y/o manual puede soportar las siguientes señales:

Este símbolo indica que el voltaje peligroso constituyendo un riesgo de descarga eléctrica está presente dentro de esta unidad.

Este símbolo indica que son instrucciones importantes de funcionamiento y mantenimiento en la literatura acompañada por esta unidad.

ADVERTENCIA:

RIESGO DE DESCARGA ELÉCTRICA.
NO LO ABRA.

ASISTENCIA TECNICA: [phone] INTERNACIONAL: [phone] C3944M / REV 04-16-14

LOCAL

REMOTO

LOCAL

ALIMENTACIÓNALIMENTACIÓNALIMENTACIÓN

REMOTO

ALIMENTACIÓN

LOCAL

REMOTO

LOCAL

REMOTO

MANUAL DE INSTALACION Y FUNCIONAMIENTO SERIE EC-1500

DIAGRAMAS DE APLICACIONES

Atención: Aplicaciones coaxiales usan módulos EC-1500C; aplicaciones UTP usan módulos EC-1500U.

Modo de PoE pasivo

Modo No PoE

Aplicación de PoE de
canales múltiples

SWITCH DE
ETHERNET CON
POE O MIDSPAN

SWITCH DE

ETHERNET

SWITCH DE
ETHERNET CON
POE O MIDSPAN

ALIMENTACIÓN

EC-1501X-M EC-1501X-M

EC-1501

X-M EC-1501X-M

EC-1504X-W EC-1501X-M
EC-1508XL-R EC-1504X-W

ALIMENTACIÓN

EC-1504X-W

ETHERNET CONNECTION

EXTENDED CONNECTION

PoE POWER

C (COAXIAL) OR U (UTP)X

Aplicación no PoE de canales múltiples

EC-1516XL-R EC-1501X-M

EC-1504X-W

SWITCH DE

ETHERNET

ALIMENTACIÓN

ALIMENTACIÓN

EC1501XM

ALIMENTACIÓN

ALIMENTACIÓN

EC-1516XL-R

ALIMENTACIÓN

ALIMENTACIÓN

ALIMENTACIÓN

ALIMENTACIÓN

ALIMENTACIÓN

ALIMENTACIÓN

ALIMENTACIÓN

ALIMENTACIÓN

NOTA IMPORTANTE. LEA POR FAVOR. Las implementaciones de la red sólo están mostradas como representaciones generales y no están destinadas a mostrar topologías detalladas de la red. Su red actual
puede diferir, requiriendo cambios o tal vez equipo adicional de la red para dar cabida a los sistemas como se ilustran. Por favor contacte a su representante local de Pelco para discutir sus requisitos específicos.

ASISTENCIA TECNICA: [phone] INTERNACIONAL: [phone]

C3944M / REV 04-16-14

MANUAL DE INSTALACION Y FUNCIONAMIENTO SERIE EC-1500

INSTRUCCIONES DE INSTALACIÓN

1 - ESTABLEZCA 10/100 INTERRUPTOR

Ubique el interruptor DIP de la tasa de datos de 10/100 en la unidad.
Establezca la tasa de datos de acuerdo con el ancho de bandas requerido. La configuración predeterminada para la tasa de datos
del interruptor DIP es 100Mbps.

ATENCIÓN: La tasa de datos debe ser establecida igual en ambas unidades locales y remotas.

2 - ESTABLEZCA LOS INTERRUPTORES DIP DE PAR DE CABLE

(SÓLO MODELOS UTP, PARA MODELOS COAX VAYA AL PASO 3)

Ubique el interruptor DIP de par de cable en la unidad.
Establezca el par de acuerdo con la cantidad de pares de hilos trenzados usados (1 o 4). La configuración predeterminada para el
interruptor DIP de par de cable es 4 pares.

ATENCIÓN: La cantidad de pares seleccionados deben estar establecidos iguales en ambas unidades locales y remotas.

3 - ESTABLEZCA LOS INTERRUPTORES REMOTOS/LOCALES (SÓLO UNIDADES DE CANALES 1 Y 4, PARA UNIDADES

DEL BASTIDOR VAYA AL PASO 4)

Ubique el interruptor DIP local/remoto y establezca a “LC” en la etapa inicial o “RM” en el extremo de la cámara.
Ubique el interruptor de botón local/remoto (sólo unidades de coax), y establezca a los mismos ajustes como el interruptor DIP. El
ajuste de fábrica para estos interruptores es “RM”.
Las unidades EC-1508xL-R y EC-1516xL-R son configuradas previamente como dispositivos locales.

4 - CONECTE EL CABLEADO EXTENDIDO

Conecte el puerto de distancia extendida al cableado en el terreno.

5 - CONECTE EL CABLEADO EN EL TERRENO

Usando CAT5/5e, conecte la unidad local a la red y la unidad remota a la cámara.

6 - CONECTE A LA ALIMENTACIÓN

Conecte la alimentación a la unidad por la tabla siguiente:

Tabla 1 –Conexiones de alimentación por caso de usuario

Unidad Alimentación Local PoE Pasante

12 a 32 VDC o 18 a 32 VAC

EC-1501x-M

EC-1504x-W

Fuente de alimentación recomendado:

Pelco Parte# ECPS-12VDC-0.5A

12 VDC (9 VDC

†

(12V 0.5A)

†

cuando dentro de USRACK o EURACK)

Fuente de alimentación recomendado: Pelco Parte # ECPS-12VDC-0.5A† (12V 0.5A)

EC-1508xL-R
EC-1516xL-R

†

Contacte al soporte de preventa de Pelco, o consulte a la instalación apropiada y manual de funcionamiento cuando esté configurando y especificando

Fuente de alimentación recomendado: Pelco Parte # ECPS-12VDC-3A

No se requiere alimentación externa

12 VDC

†

(12V 3A)

alimentación para el despliegue.

7 - VERIFIQUE LA FUNCIONALIDAD

Vea la tabla LED abajo y guía de resolución de problemas si acción correctiva sea necesaria. Vea figuras en la página 6 para
configuraciones LED para cada modelo.

Tabla 2 – LEDs Indicados

PWR Enlace Ethernet Actividad Ethernet EXT LNK
VERDE Alimentación aplicada – Actividad detectada 10Mbps
AMARILLO – Enlace establecido – 100Mbps
APAGADO Alimentación apagada No hay enlace No hay actividad No hay enlace

Actividad

Ethernet

Enlace

Ethernet

EXT

ENLACE

Sólo EC-1501U-M

Alimentación

ASISTENCIA TECNICA: [phone] INTERNACIONAL: [phone] C3944M / REV 04-16-14

MANUAL DE INSTALACION Y FUNCIONAMIENTO SERIE EC-1500

NOTAS DE LA APLICACIÓN

1 Sistemas mezclados de PoE y No-PoE pueden ser implementados.

2 Todos los sistemas No-PoE requieren alimentación local.

3 Funcionamiento PoE alimentado requiere que una cámara PoE esté conectada, y que los requisitos de alimentación de la

cámara sean entendidos.

4 Unidades de canales múltiples (EC-1504x-W, EC-1508xL-R, EC-1516xL-R) requieren 12 VDC para funcionamiento apropiado. El

EC-1504x-W puede ser usado en USRACK o EURACK con 9 VDC†.

5 Unidad de monocanal (EC-1501x-M) requiere alimentación para todas las aplicaciones no-PoE. Alimentación local puede ser

usada en aplicaciones PoE para minimizar el consumo PoE.

6 Generalmente, las tasas de datos más bajas proporcionan distancias de funcionamiento más largas.

7 Unidades de bastidor (EC-1508xL-R, EC1516xL-R) son configuradas previamente para Local (LC) y no tienen interruptores

remoto/local configurable. Cualquier unidad conectada a una de esas unidades del bastidor vía un puerto de distancia extendida
tiene que ser configurado como remoto (RM) para funcionamiento apropiado.

TABLA 3 – DISTANCIAS EXTENDIDAS MÁXIMAS APROXIMADAS

1

Medios COAX - RG59/U UTP - 4 par

Tasa de datos de la cámara 10M 100M 10M 100M

Cámara No PoE

Cámara PoE CLASS2 (6.5W)

Cámara PoE CLASS3 (13W)1
(10W en modo pasivo)

1

Vea www.pelco.com para especificación actual. Figuras de distancias están basadas en fuente de alimentación 50V PSE PoE , y equipos de

alimentación externos para los extensores. Figuras de distancia se obtienen por usar instalaciones de pruebas internas de operación de espejo
(mirroring). Factores tales como calidad de cable de cobre/coaxial, la cantidad de conectores/ empalmes en el tramo del cable, el uso de PoE, y
condiciones ambientales encontradas dentro de la instalación pueden afectar a la distancia de transmisión actual, y debe ser tenido en cuenta.
Debido a la señalización avanzada de negociación requerida en aplicaciones IEEE 802.3at, aplicaciones pasivas son limitadas sólo a dispositivos
IEEE 802.3af PD.

² PoE sobre distancia extendida no está disponible en el modo de 1 par. Se requiere inyección remota PoE para este caso.

1

1

1,524 m 549 m 914 m 610 m

914 m 549 m 914 m 610 m

228 m 228 m 228 m 228 m

TABLA 4 – GUIA DE SOLUCION DE PROBLEMAS

Problema Los pasos

LEDs indicados no están ilumi­nados

No hay comunicación Verifique que LEDs de enlace Ethernet, LEDs de enlaces extendidos, Todas conexiones, interruptores locales/remotos y

Video de mala calidad Verifique que el interruptor de la tasa de datos esté establecido correctamente, y la distancia extendida esté dentro de las

PoE no suministrada a PD Verifique que la cámara sea calificada de IEEE 802.3af, y que el interruptor de la fuente PoE esté establecido apropiadamente, y

No-PoE: Verifique que la alimentación esté aplicada apropiadamente a la unidad
PoE: Verifique que la cámara PoE esté conectada, la fuente PoE está habilitado.

10/100 estén establecidos apropiadamente. Verifique que las unidades locales estén instaladas en el centro distribuidor y
que las unidades remotas estén instaladas en el campo.

especificaciones (Vea Tabla 3 – Distancias Extendidas Máximas Aproximadas).

que la distancia extendida esté dentro de las especificaciones (vea Tabla 3 – Distancias Extendidas Máximas Apropiadas).

Unidades que no alcanzan a las
distancias máximas estimadas
sobre COAX o CAT5/UTP

Verifique el cable de distancia extendida y conexiones. Pruebe conexión en un cable corto para eliminar la posibilidad de
cableado defectuoso. Verifique que el cable de distancia extendida esté conectado al Puerto de Distancia Extendida.

Verifique que no haya equipo adicional (e.g. protector contra sobretensiones) en el enlace extendido. El cable debe ser
continuo de extremo a extremo, con ningunos componentes activos.

ASISTENCIA TECNICA: [phone] INTERNACIONAL: [phone]

C3944M / REV 04-16-14

MANUAL DE INSTALACION Y FUNCIONAMIENTO SERIE EC-1500

UNIDADES UTP DE MONOCANAL

UNIDADES UTP DE MONTAJE EN BASTIDOR O EN SUPERFICIE DE CUATRO CANALES

UNIDADES DEL BASTIDOR UTP DE CANALES MÚLTIPLES

ASISTENCIA TECNICA: [phone] INTERNACIONAL: [phone] C3944M / REV 04-16-14

MANUAL DE INSTALACION Y FUNCIONAMIENTO SERIE EC-1500

UNIDADES COAX DE MONOCANAL

UNIDADES COAX DE MONTAJE EN BASTIDOR O EN SUPERFICIE DE CUATRO CANALES

UNIDADES COAX DEL BASTIDOR DE CANALES MÚLTIPLES

ASISTENCIA TECNICA: [phone] INTERNACIONAL: [phone]

C3944M / REV 04-16-14

MANUAL DE INSTALACION Y FUNCIONAMIENTO SERIE EC-1500

0.8cm

13

4.

1.905cm

1.905cm

DIMENSIONES DEL PRODUCTO

El EC-1501x-M está suministrado como un módulo de montaje autónomo/superficie (tamaño pequeño).
El EC-1504x-W está suministrado como un módulo de bastidor (tamaño estándar) autónomo/superficie.

Los EC-1508xL-R y EC-1516xL-R están suministrados como unidades del bastidor de 19″ ancho o instalación del bastidor.

FIGURA “A”

Dimensiones son para un módulo de tamaño pequeño

[0.31in]

0.4cm

[0.16in]

4.19cm
[1.65in]

8.38cm
[3.3in]

2.7cm
.06in]

0.62cm
[0.24in]

6.37cm
[2.50in]

FIGURA “B”

Dimensiones son para un módulo de tamaño estándar

.2 (5.2)

11.9 (4.7)

7.5 (2.9)

0.63 (0.25)

2.75 (1.1)

15 (5.9)

FIGURA “C”

Dimensiones son para la unidad del bastidor EthernetConnect de 19″

[0.750in]

3688cm

[1.720in]

ASISTENCIA TECNICA: [phone] INTERNACIONAL: [phone] C3944M / REV 04-16-14

44.450cm
[17.500in]

48.260cm
[19.000in]

[0.750in]

15.443cm
[6.080in]

MANUAL DE INSTALACION Y FUNCIONAMIENTO SERIE EC-1500

PRODUCT WARRANTY AND RETURN INFORMATION

WARRANTY

Pelco will repair or replace, without charge, any merchandise proved defective in
material or workmanship for a period of one year after the date of shipment.

Exceptions to this warranty are as noted below:

• Five years:
– Fiber optic products
– Unshielded Twisted Pair (UTP) transmission products
– CC3701H-2, CC3701H-2X, CC3751H-2, CC3651H-2X, MC3651H-2, and

MC3651H-2X camera models

• Three years:
– FD Series and BU Series analog camera models
– Fixed network cameras and network dome cameras with Sarix

®

technology
– Sarix thermal imaging products (TI and ESTI Series)
– Fixed analog camera models (C20 Series, CCC1390H Series, C10DN Series,

and C10CH Series)
– EH1500 Series enclosures
– Spectra

®

IV products (including Spectra IV IP)
– Spectra HD dome products
– Camclosure

®

IS Series integrated camera systems

– DX Series video recorders (except DX9000 Series which is covered for a

period of one year), DVR5100 Series digital video recorders, Digital Sentry

®

Series hardware products, DVX Series digital video recorders, and NVR300
Series network video recorders

– Endura

®

Series distributed network-based video products

– Genex

®

Series products (multiplexers, server, and keyboard)
– PMCL200/300/400 Series LCD monitors
– PMCL5xxF Series and PMCL5xxNB Series LCD monitors
– PMCL5xxxBL Series LED monitors

• Two years:
– Standard varifocal, fixed focal, and motorized zoom lenses
– DF5/DF8 Series fixed dome products
– Legacy

®

Series integrated positioning systems

– Spectra III

™

, Spectra Mini, Spectra Mini IP, Esprit®, ExSite®, ExSite IP, and

PS20 scanners, including when used in continuous motion applications
– Esprit Ti and TI2500 Series thermal imaging products
– Esprit and WW5700 Series window wiper (excluding wiper blades)
– CM6700/CM6800/CM9700 Series matrix
– Digital Light Processing (DLP

®

) displays (except lamp and color wheel). The
lamp and color wheel will be covered for a period of 90 days. The air filter is
not covered under warranty.

• Six months:
– All pan and tilts, scanners, or preset lenses used in continuous motion

applications (preset scan, tour, and auto scan modes)

Pelco will warrant all replacement parts and repairs for 90 days from the date of
Pelco shipment. All goods requiring warranty repair shall be sent freight prepaid
to a Pelco designated location. Repairs made necessary by reason of misuse,
alteration, normal wear, or accident are not covered under this warranty.

Pelco assumes no risk and shall be subject to no liability for damages or loss
resulting from the specific use or application made of the Products. Pelco’s liability
for any claim, whether based on breach of contract, negligence, infringement of
any rights of any party or product liability, relating to the Products shall not exceed
the price paid by the Dealer to Pelco for such Products. In no event will Pelco be
liable for any special, incidental, or consequential damages (including loss of use,
loss of profit, and claims of third parties) however caused, whether by the
negligence of Pelco or otherwise.

The above warranty provides the Dealer with specific legal rights. The Dealer may
also have additional rights, which are subject to variation from state to state.

If a warranty repair is required, the Dealer must contact Pelco at [phone] or
[phone] to obtain a Repair Authorization number (RA), and provide the
following information:

1. Model and serial number

2. Date of shipment, P.O. number, sales order number, or Pelco invoice number

3. Details of the defect or problem

If there is a dispute regarding the warranty of a product that does not fall under
the warranty conditions stated above, please include a written explanation with
the product when returned.

Method of return shipment shall be the same or equal to the method by which the
item was received by Pelco.

RETURNS

To expedite parts returned for repair or credit, please call Pelco at [phone]
or [phone] to obtain an authorization number (CA number if returned for
credit, and RA number if returned for repair) and designated return location.

All merchandise returned for credit may be subject to a 20 percent restocking and
refurbishing charge.

Goods returned for repair or credit should be clearly identified with the assigned
CA or RA number and freight should be prepaid.

This equipment contains electrical or electronic components that must be recycled properly to comply with Directive 2002/96/EC of the European Union
regarding the disposal of waste electrical and electronic equipment (WEEE). Contact your local dealer for procedures for recycling this equipment.

Revised 10-9-12

CONSIDERACIONES PARA LA INSTALACIÓN

Unidades deben estar instaladas en ubicaciones secas que están protegidas de temperatura y humedad extremas.

BASTIDORES DE PORTATARJETAS

ADVERTENCIA: A pesar de que los módulos de montaje en bastidor sean intercambiables en actividad y pueden ser instalados sin apagar

la alimentación al bastidor, Pelco recomiende que la fuente de alimentación esté apagada y que la fuente de alimentación del bastidor esté
desconectada de cualquier fuente de alimentación. ATENCIÓN: Quite el conector eléctrico antes de instalar en el bastidor de la portatarjeta.

1. Compruebe que la tarjeta esté orientada derecho hacia arriba, y deslícela en las guías de la tarjeta en el bastidor hasta que el conector para
el borde de la tarjeta en la parte trasera de los asientos de la tarjeta en la ranura correspondientes del panel del conector del bastidor. La
colocación puede requerir la presión del pulgar en la parte superior e inferior del panel frontal de la tarjeta.

ADVERTENCIA: Tenga cuidado en no presionar en los LEDS.

2. Apriete los dos tornillos del pulgar en la tarjeta hasta el panel frontal de la tarjeta esté apoyado en la parte frontal del bastidor.

CONSIDERACIONES ADICIONALES

Unidades deben estar instaladas en ubicaciones secas que están protegidas de temperatura y humedad extremas.

ADVERTENCIA: Unidades tienen que ser usadas con fuentes de alimentación clase 2 enumerados.

MEDIDAS DE SEGURIDAD IMPORTANTES:

A) Ambiente de Funcionamiento Elevada - Si se instala en conjunto del bastidor cerrado o de unidades múltiples, la temperatura ambiental de

funcionamiento del entorno del bastidor puede ser mayor que la temperatura ambiente. Por eso, consideración debería ser dada a instalar el
equipo en un entorno compatible con la temperatura de funcionamiento máxima especificada en la hoja de datos.

B) Flujo de Aire Reducido – Instalación del equipo en un bastidor debe ser para que la cantidad del flujo de aire requerida para operación segura

del equipo no sea comprometida.

DECLARIÓN DE GARANTÍA

Para información sobre la garantía de producto de Pelco e información relacionada, refiérase a www.pelco.com/warranty.

Este equipo contiene componentes electrónicos que tienen que ser reciclados debidamente para cumplir con Directive 2002/96/EC
de la Unión Europea en cuanto a la disposición de equipo electrónico y residuos de aparatos eléctricos (WEEE). Conéctese con su
distribuidor local para procedimientos para reciclar este equipo.

Pelco, el logo Pelco, y otras marcas comerciales asociadas con productos de Pelco que están referidos en esta publicación son marcas comerciales de Pelco, Inc. o sus afiliados.
ONVIF y el logo ONVIF son marcas comerciales de ONVIF Inc. Todos los otros nombres de productos y servicios son propiedades de sus respectivas empresas.
Especificaciones del producto y disponibilidad son sujetos a cambios sin aviso.

© Copyright 2013, Pelco, Inc.
Todos los derechos reservados.

Pelco, Inc. 3425 W. Alluvial Fresno

Estados Unidos EEUU & Canadá Tel [phone] Fax [phone]

Tel Interacional [phone] Fax [phone]

www.pelco.com

, California 93711
