Peiying PY-B4C110R User Manual

Owner’s manual
Car amplifier Peiying Basic
PY-B4C110R

English 1-5

Polski 6-11

WZM0022

Romnă 12-17

Deutsch 18-23

1

23456

Instrukcja obsługi
Wzmacniacz smochodowy Peiying Basic
PY-B4C110R

English 1-5

Polski 6-11

WZM0022

Romnă 12-17

Deutsch 18-23

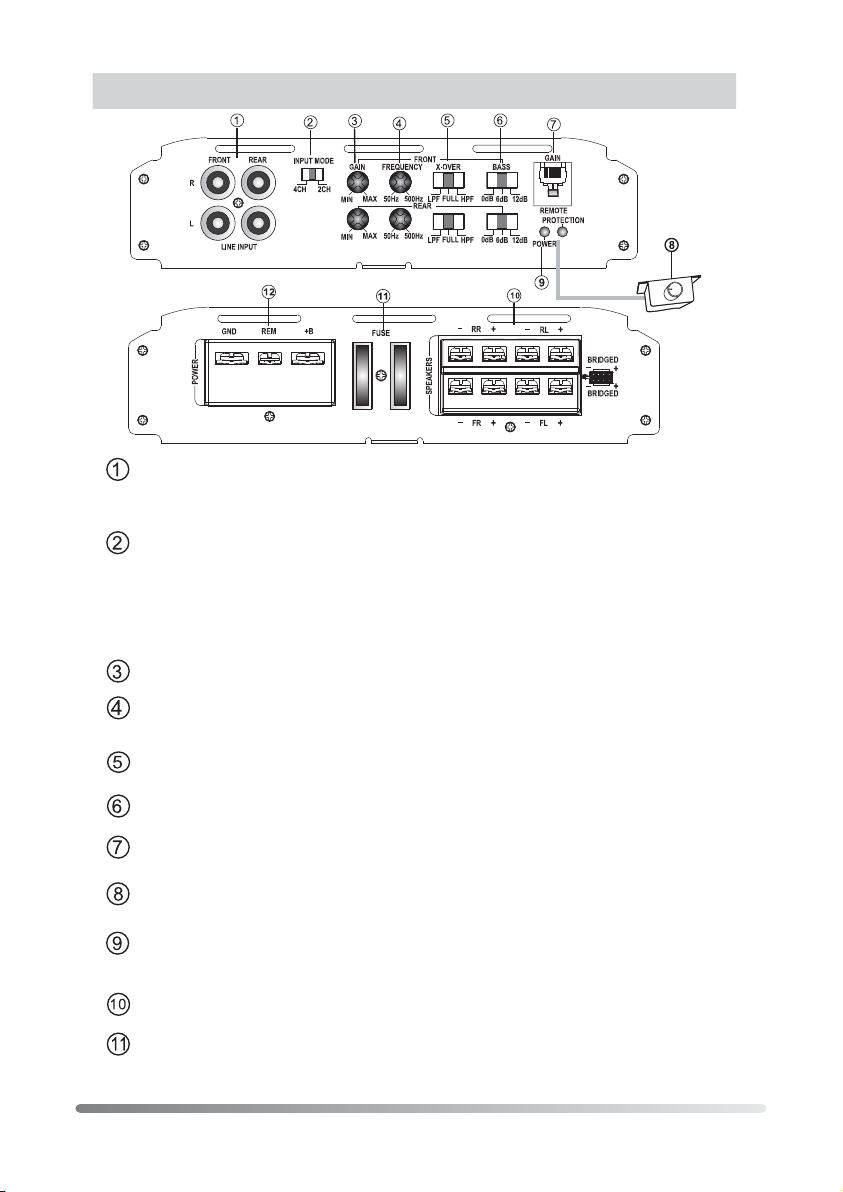

OPIS FUNKCJI

LOW INPUT

CH1/CH2/CH3/CH4 gniazda wejściowe dla lewego i prawego kanału.
podłączyć sygnał pochodzący z innego źródła np. radio, odtwarzacz CD, etc.

INPUT MODE

Przełącznik wyboru sygnału wejściowego pomiędzy 2 kanałami audio lub 4 kanałami audio z
gniazd RCA. Gdy przełącznik jest ustawiony na pozycji „4CH” należy dostarczyć do
wzmacniacza 4 kanałowy sygnał audio. A gdy przełącznik jest w pozycji „2CH” wzmacniacz
potrzebuje tylko 2 kanałowego sygnału audio. Pomimo tego jednostka może uzyskać 4
kanałowy sygnał wyjściowy audio. 2 kanały, do których należy podłączyć sygnał można
wybrać pomiędzy FR/FL i RR/RL

GAIN

Pokrętło regulacji głośności

X-OVER FREQUENCY

Pokrętło dostrajania górnego pasma częstotliwości i dolnego pasma częstotliwości w
zakresie 50Hz do 500Hz

X-OVER FREQUENCY

Opcjonalny przełącznik - filtr górnego pasma (HPF)/ filtr całego pasma (FULL) filtr dolnego
pasma (LPF)

BASS BOOST

Opcjonalny przełącznik podbicia basu 0dB / +6dB / +12dB

REMOTE CONTROLLER OUTLET

Gniazdo pilota sterującego poziomem dźwięku.

REMOTE CONTROLLER

Sterowanie poziomem dźwięku, w zakresie 0,2V - 6V.

INDICATOR LIGHT

Zielony kolor kontrolki oznacza prawidłową pracę wzmacniacza. Czerwony kolor kontrolki
oznacza załączenie się zabezpieczenia wzmacniacza.

SPEAKER

Wyjście mocy wzmacniacza.

FUSE
Bezpiecznik. W przypadku uszkodzenia użyj bezpiecznika o tej samej wartości.

W to miejsce należy

7

PODŁĄCZENIE ZASILANIA

+12V

Podłącz gniazdo +12V do dodatniego bieguna w akumulatorze.
REM Gniazdo do podłączenia zdalnego sterowania wzmacniaczem, służące do jego

załączania i wyłączania. Podłącz je do wyjścia REMOTE lub anteny automatycznej w radiu..
Napięcie sygnału sterującego musi zawierać się w przedziale od 10 do 15VDC.

GND Uziemienie. Podłącz do ujemnego bieguna akumulatora lub do metalowego elementu
samochodu (jak najkrótszym kablem).

Podłączyć do dodatniego bieguna
akumulatora 12+zapezpieczając
odpowiednim bezpiecznikiem

Podłączyć do ujemnego
bieguna lub metalowego
elementu samochodu jak
najkrótszym kablem

Podłączyć do zdalnego sterowania.
Które będzie sterowało włączaniem i
wyłączaniem wzmacniacza

SPECYFIKACJA

Model P Y- B4C110R

Moc RMS 14,4 VDC

Moc dla 4 Ohms 75W x 4
Moc dla 2 Ohms 110W x 4
Moc w mostku dla 4 Ohms 185W x 2

Min. impedancja głośnika 2 Ohm
Zniekształcenie THD 0.08%
Pasmo przenoszenia 20Hz~20KHz
Czułość na wejściu 0,2V~6V
Impedancja wejściowa 10K
Stosunek sygnału do szumu 90 dB
Separacja kanałów 50 dB
Zdalne sterowane basem 0,2V~+6V
Filtr dolnego pasma 50Hz~500Hz
Podbicie basu 0dB~+12dB
Filtr górnego pasma 50Hz~500Hz
Bezpiecznik 25A x 2
Wymiary(długość/szerokość/wysokość) 414 x 200 x 49mm

8
