INSTALACJA
Spis treści
Informacje o instalacji Wskazania
............................................................................................................
Panel sterowania Schemat podłączenia Podstawowe operacje
Radio.......................................................................................................................
System RDS
........................................................................................................
Operacje USB SD/MMC
Mieszane formaty................................................................................................
........................................................................................................................
Pilot Wymiana baterii Sterowanie pilotem
Ustawienia Instalacja Specyfikacja
...........................................................................................................
..............................................................................................................
........................................................................................................
......................................................................................
..................................................................................................
......................................................................................
.....................................................................................
.................................................................................
.................................................................................................
...........................................................................................
25 26
27 28 29 - 30 31
32 33-34 35
36 37 38 - 39
40 - 44 45 - 46
47
25
www.peiying.pl
WSKAZANIA
Urządzenie to może odtwarzać następujące dyski
Typ dysku Etykietka na płycie Tym materiału Rozmiar płyty
!!
Nie modyfikuj urządzenia, może to spowodować niewłaściwe działanie.
Zatrzymaj pojazd jeżeli zamierzasz korzystać urządzenia w sposób który
!!
uniemożliwia bezpieczne prowadzenie.
Nie korzystaj z urządzenia jeżeli temperatura w pojeździe jest poza
!!
zakresem -20 +60 stopni C.
Urządzenie obsługuje jeden monitor, gdy chcesz podłączyć więcej
!!
monitorów użyj dzielnika sygnału.
Aby uzyskać optymalną jakość video oraz dźwięku, z płytami obchodź się
!!
następująco.
www.peiying.pl
26
PANEL STEROWANIA
PANEL PRZEDNI OBJAŚNIENIA PRZYCISKÓW
1. Reset
2. Regulacja poziomu dźwięku
3. Wybór menu
4. Mute / Power
5. Odbiornik fal pilota
6. Przycisk w górę
7. Przycisk w dół
8. Play / pauza / AMS
9. Wybór pasma
10. Strojenie / wybór ścieżki / FFW / FRW
27
11. Zmiana trybu pracy
12. Wyświetlacz LCD
13. Przycisk opuszczania panela
14. Gniazdo USB
15. Gniazdo SD/MMC
16. AUX IN
www.peiying.pl
INFORMACJA DODATKOWE

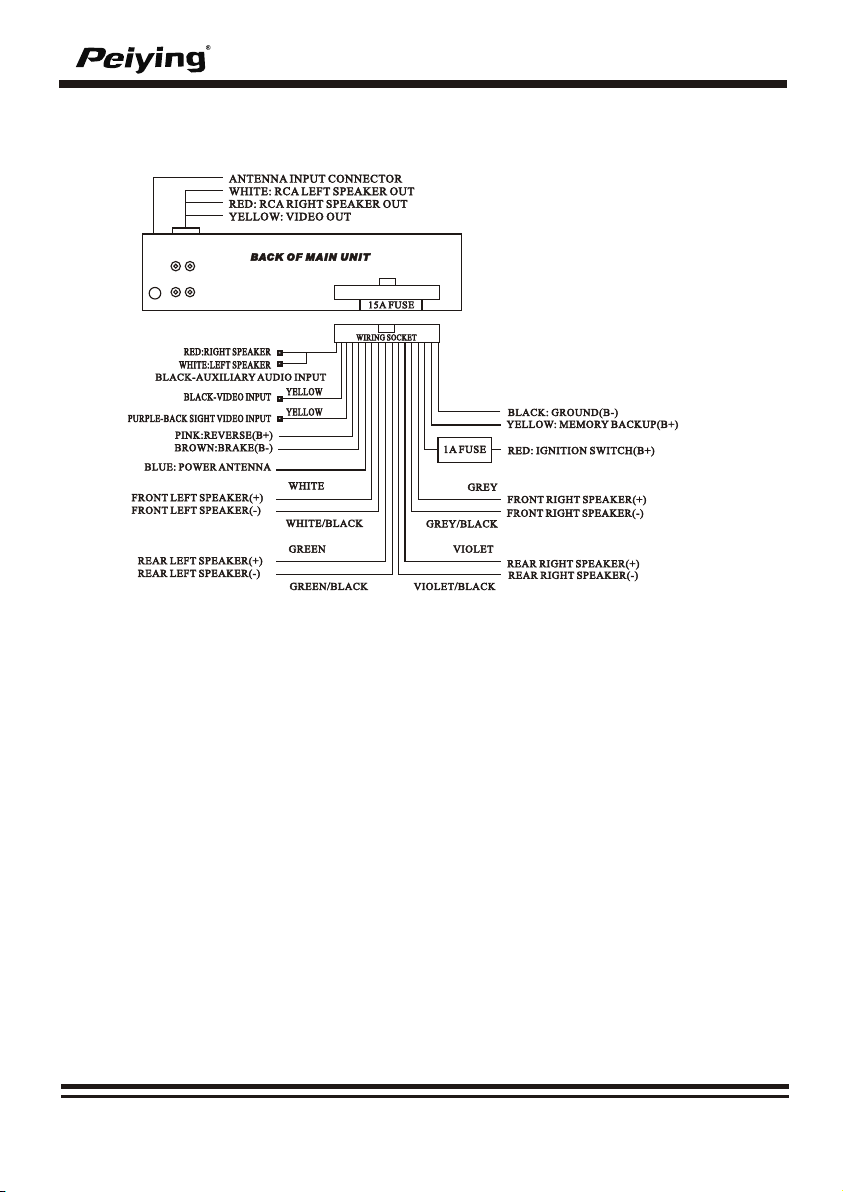

DIAGRAM PODŁĄCZENIA PRZEWODÓW
Gniazdo anteny Biały: Wyjście RCA L Czerwony: Wyjście RCA R
Żółty: Wyjście video
Czerwony: Prawy głośnik
Biały: Lewy głośnik
Czarny: AUX audio input
Czarny: wejście video
Purpurowy: wejście video kamery cofania
Różowy: wsteczny (B+)
Różowy: hamulec (B-)
Niebieski: zasilanie anteny
Przedni lewy głośnik(+)
Tylni lewy głośnik(+)
Tylni lewy głośnik(-)
Żółty Żółty
Biały
Biało-czarny
Zielony Fioletowy
Zielono-czarny
Szaro-czarny
Fioletowo-czarny
Uziemienie(B-) Podtrzymanie pamięci(B+)
Zasilanie(B+)
Szary
Przedni prawy głośnik(+) Przedni prawy głośnik(-)Przedni lewy głośnik(-)
Tylni prawy głośnik(+) Tylni prawy głośnik(-)
www.peiying.pl
28
PODSTAWOWE OPERACJE
PODSTAWOWE OPERACJE
PRZYCISK RESETU
ON/OFF
WYJMOWANIE PANELU
WYŚWIETLACZ LCD
ODBIORNIK FAL PILOTA
(OPCJONALNE)
WYBÓR TRYBU
Przycisk reset(1) znajduje się pod panelem, aby go wcisnąć użyj cienkiego przedmiotu np. długopisu. Nie używaj ostrych przedmiotów aby nie uszkodzić urządzenia. Wciśnij reset:
- po zainstalowaniu radia gdy już wszystkie przewody są podłączone,
- gdy nie działają wszystkie funkcje,
- gdy na wyświetlaczu pokazuje się błąd.
Uwaga: Gdy pomimo wciśnięcia reset-u radio nie działa, przemyj szmatką namoczoną w spirytusie styki w panelu radia.
Wciśnij przycisk (3). aby włączyć radio, gdy radio jest włączone naciśnij ponownie przycisk (3) by je wyłaczyć.
Wciśnij przycisk (11) aby opuścić panel, a następnie gdy panel jest opuszczony do końca aby go wyjąć przesuń go w prawo a następnie pociągnij.
Wyświetlacz LCD (12) wyświetla obecny status radia.
Aby kontrolować radio za pomocą pilota skieruj pilot w stronę odbiornika fal (4) znajdującego się na radiu, oraz wciśnij dany przycisk na pilocie
Naciśnij przycisk MODE (10) by wybrać radio, USB, SD/MMC, AUX IN mode.
REGULACJA POZIOMU
DZWIĘKU
29
Naciśnij przycisk „ „ (2) aby zwiększyć poziom dźwięku, lub przycisk „ „(2) by zmniejszyć poziom dźwięku.
www.peiying.pl
PODSTAWOWE OPERACJE
WYBÓR MENU
WYCISZANIE
W trybie radia wciśnij przycisk SEL (2) aby przejść do ustawień według schematu poniżej.
(Tryb odtwarzacza)
Gdy tryb EQ jest wybrany, naciśnij przycisk „ ” (2) lub „ ” aby przejść do poniższego schematu.
Uwaga: Po wybraniu żądanego trybu dostosujesz go poprzez przyciski „ „(2) lub „ ” . Jeżeli przez 5s nie dokonasz żadnych zmian wyświetlacz przełączy się do standardowego menu. Gdy funkcja korektora dźwięku EQ jest włączona tryby Bass i Treble są niedostępne.
Naciśnij przycisk MUT (4) by wyciszyć dźwięk - na ekranie wyświetli się napis „MUTE” Naciśnij go ponownie by powrócić do poprzedniego poziomu zatężenia dźwięku.
www.peiying.pl
30
RADIO
ZAKRES CZĘSTOTLIWOŚCI
WYBÓR PASMA
PODGLĄD STACJI
ZAPISYWANIE STACJI
AUTOMATYCZNE
WYSZUKIWANIE
STACJI
RĘCZNE I AUTOMATYCZNE
STROJENIE RADIA
Podczas trybu radia naciśnij i przytrzymaj przez kilka sekund przycisk SEL (2) a następnie przycisk (2) , by wybrać odpowiedni zakres częstotliwości według schematu:
Podczas trybu radia wielokrotnie naciśnij przycisk BND (8) w celu przełączania pasma według schematu poniżej:
(Opcjonalne:)
Naciśnij krótko przycisk (8) by włączyć tryb podglądu stacji.
Naciśnij i przytrzymaj przez kilka sekund przycisk (8) by włączyć tryb automatycznego zapisywania stacji.
Naciśnij przycisk lub (9) Seek, radio automatycznie znajdzie stację
Naciśnij i przytrzymaj przez kilka sekund przycisk strojenia Seek , (9). Jeśli na wyświetlaczu pojawi się napis „MANUAL” nieprzerwanie naciskaj przycisk Seek w celu ręcznego dostrojenia stacji. Jeżeli jesteś w trybie auto i na wyświetlaczu jest napis „AUTO” naciśnij i przytrzymaj przez ok. 3 sekundy przycisk Seek , w celu automatycznego dostrojenia stacji
RĘCZNE I AUTOMATYCZNE
STROJENIE RADIA
31
Aby przełączać się pomiędzy stacjami poprzednio zapisanymi w pamięci wybierz przyciski (5).
www.peiying.pl
SYSTEM RDS (RADIO DATA SYSTEM)
WYBÓR MENU
W trybie radia wciśnij przycisk SEL (2) aby przejść do ustawień według schematu poniżej.
Gdy tryb EQ jest wybrany, naciśnij przycisk „ ” (2) lub „ ” aby przejść do poniższego schematu.
Gdy funkcja korektora dźwięku EQ jest włączona tryby Bass i Treble są niedostępne
AF: częstotliwośc alternatywna
Aby włączyć /wyłączyć funkcję AF wciśnij przycisk AF. stacja ma słaby sygnał.Gdy funkcja AF jest włączona funkcje SEEK, SCAN, AUTO, MEMORY wyszukują tylko stacji z RDS-em.
kontrolka
AF ON AF OFF AF miga
AF ON MODE, AF OFF MODE AF ON MODE,
Funkcja aktywuje się gdy odbierana
Objaśnienie
sygnał RDS jest odbierany
sygnał RDS nie jest odbierany
TA: komunikaty drogowe
Gdy TA jest włączone, na ekranie wyświetla się napis TA. A komunikaty o ruchu są nadawane, bez względu na tryb komunikaty drogowe są odbierane.
Podczas nadawania komunikatów drogowych, niezależnie od trybu, komunikaty są odbierane. Jeżeli poziom dźwięku jest poniżej 24, jest automatycznie zwiększany do 24, a po zakończeniu transmisji jest automatycznie przywracany do poprzedniego poziomu. Jeżeli poziom dźwięku przestroił się na czas nadawania komunikatu, w tym momencie tylko poprzednie ustawienie poziomu dźwięku jest dostępne. Gdy funkcja TA jest włączona, funkcje SEEK, SCAN, AUTO MEMORY są dostępne.
PTY
- użyj przycisku PTY aby wybrać określony typ programu. Po wciśnięciu PTY, ostatni typ programu jest wyświetlany. Jeżeli w przeciągu 2s nie będzie wciśnięty przycisk z żądanym PTY, zostanie odszukany ostatnio zapamiętany PTY. Radio zacznie wyszukiwać określonych informacji. Jeżeli określone audycje nie zostaną znalezione, funkcja PTY automatycznie się wyłączy.
W pamięci są zapisane dwa typy programów SPEECH i MUSIC Wciśnij raz PTY aby wybrać MUSIC wciśnij dwa razy PTY aby wybrać SPEECH. Poprzez pokręcenie gałką w lewą lub prawo wybierz odpowiedni program
www.peiying.pl
32
OPERACJE USB /SD/MMC
By móc się cieszyć utworami audio zapisanymi na kartach SD/MMC lub pamięciach USB, należy włożyć kartę SD w gniazdo kart pamięci (17) lub podłączyć pamięć USB do portu USB (14). System automatycznie wykryje podłączenie urządzenia i zacznie odtwarzać zawartość. By przełączyć się na inny tryb naciśnij przycisk (10) MODE.
WYBÓR ŚCIEŻKI
PRZEWIJANIE
PAUZA
Instalacja pamięci USB
Podczas trybu odtwarzania naciśnij przycisk lub (9) by przełączyć się do następnego poprzedniego utworu.
Naciśnij i przytrzymaj przycisk lub (9) aby przewinąć do przodu bądź do tyłu ścieżkę o kilka sekund.
Aby za pauzować odtwarzanie naciśnij przycisk (8) . Naciśnięcie przycisku ponownie spowoduje wznowienie odtwarza utworu.
Instalacja karty SD
33
www.peiying.pl
OPERACJE USB /SD/MMC
WYBÓR MENU
Uwagi na temat odtwarzania plików MP3/WMA Buforowanie: 120 sekund dla plików WMA zapisanych przy 44.1KHz, 128kbps
BIT Rates: Urządzenie obsługuje szybkość transmisji do 64kbps
AUX IN: Podłącz zewnętrzne urządzenie do gniazda USB/AUX IN (18) na przednim panelu. Następnie przyciskiem MOD (11) wybierz tryb AUX IN.
Naciśnij kilkakrotnie przycisk SEL (2) by wybrać ustawienia dźwięku, bass, treble, fader, balance, loud według schematu poniżej:
Gdy tryb EQ jest wybrany, naciśnij przycisk „ ” (2) lub „ ” aby przejść do poniższego schematu.
Gdy funkcja korektora dźwięku EQ jest włączona tryby Bass i Treble są niedostępne
www.peiying.pl
34
MIESZANE FORMATY
Mieszane formaty USB/SD/MMC
Podczas słuchania (lub oglądania) różnej zawartości która jest razem z plikami MP3, WMA, JPG lub MPEG4, wystarczy że włożysz kartę SD/MMC bądź USB. Mechanizm radia automatycznie włączy się. Szczegóły można znaleźć w następujących krokach
Odtwarzanie plików muzycznych
W prawym oknie przesuń strzałkę (4) nad wybrany plik a następnie naciśnij przycisk ENTER (6), bądź też przyciśnij przycisk numeryczny na pilocie (14) odpowiadający numerowi wybranego pliku.
Wyświetlanie plików graficznych
Aby wyświetlić obraz naciśnij przycisk numeryczny bądź też za pomocą strzałek wybierz plik a następnie naciśnij ENTER. Plik zostanie wyświetlony. Poprzez naciśnięcie możesz dostosować kąt pochylenia obrazka. Naciśnij przycisk STOP aby powrócić do poprzedniego stanu.
35
Odtwarzanie plików video
Poprzez naciśnięcie strzałek lub wybierz interesujący cię plik video, a następnie naciśnij przycisk ENTER lub play. Bądź też naciśnij strzałkę w lewo aby powrócić do katalogu i wybrać inny plik w innym katalogu.
www.peiying.pl
USB-T
CLKCLK
PILOT
1. Power on/off
2. Pause / Play,
3. Wyciszanie
4. Przyciski kierunkowe
5. LO/DX
6. Enter
7. Poziom dźwięku
8. Strojenie / wybór ścieżki
9. Przyciski kierunkowe
10. OSD / Band
11. Ustawienia dźwięku
12. Repeat
CLEARCLEAR
#
*
13. Equalizer
14. Przyciski numeryczne
15. Szybkie przewijanie w przód
16. Szybkie przewijanie w tył
17. Zegar / ustawienia czasu
18. Przewijanie
19. Zmiana trybu
20. Stop
21. Multi-angle setting key
22. Zwalnianie
23. Tytuł / PBC / APS
24. Menu
25. Setup
www.peiying.pl
36
WYMIANA BATERII
Wymiana baterii
Gdy skróci się zasięg działania pilota lub całkiem przestanie funkcjonować, należy wymienić baterie w pilocie na nową typu CR2025. Podczas wymiany zwróć uwagę na polaryzację baterii.
1. Zdejmij Pokrywkę pilota 1
2. Włóż nową baterię, plusem do góry
3. Załóż pokrywkę
Power
Wciśnij Przycisk (1) Power aby włączyć / wyłączyć radio.
Pause / Play
Podczas trybu odtwarzacza CD, MP3, WMA, VCD, DVD wciśnij przycisk (2) play / pauza aby zatrzymać odtwarzanie, wciśniecie go ponownie wznawia odtwarzanie.
Wyciszenie
Naciśnięcie przycisku (3) spowoduje natychmiastowe wyciszenie radia, naciśnięcie go ponownie wyłącza funkcję wyciszenia.
Wybór menu
Naciśnij strzałki (4) na pilocie aby wybrać odpowiednie menu, następnie naciśnij przycisk (6) ENTER lub PLAY/PAUSE aby potwierdzić. Uwaga: Funkcja ta działy jedynie w trybie menu.
Band/SYS
W trybie radia wciśnij (10) aby zmienić zakres W trybie TV naciśnij (10) aby zmienić system na AUTO, PAL,NTSC
37
www.peiying.pl
STEROWANIE PILOTEM
Regulacja poziomu dźwięku
Naciśnij przycisk (7) VOL aby wyregulować poziom dźwięku
Strojenie / wybór ścieżki / przewijanie
Podczas trybu radia, naciśnij przycisk , (8) aby manualnie wyszukać stację. Przyciśnij i przytrzymaj przez kilka sekund przycisk aby automatyczne wyszukać stację
Podczas trybu odtwarzacza naciśnij przycisk (8) aby wybrać poprzednią, następną ścieżkę. Wciśnij i przytrzymaj przycisk (8) aby przewinąć do przodu bądź do tyłu ścieżkę o kilka sekund.
Programowanie odtwarzania / stereo
Podczas trybu odtwarzacza wciśnij przycisk (9) PROG aby uruchomić tryb programowania. Za pomocą strzałek (4) i klawiszy numerycznych (14) zaprogramujesz ścieżki które mają być odtwarzane.
Uwaga. Przycisk ST działa tylko w trybie radia
OSD
W trybie USB, SD wciśnij przycisk (10) OSD aby na monitorze wyświetlić ścieżkę, rozdział i aktualny czas. Uwaga. Podczas odtwarzania MP3 / WMA, wyświetla się tylko ścieżka oraz katalog
VOL / BAS / TRE / BAL / FAD
Podczas trybu radia wciśnij przycisk SEL (25) aby przejść do ustawień według schematu poniżej.
Po wybraniu żądanego trybu, dostosujesz go za pomocą przycisków (7). Gdy funkcja P-EQ jest włączona ustawienia BAS, TRE są nieaktywne.
www.peiying.pl
38
STEROWANIE PILOTEM
Przyciski numeryczne
Podczas słuchania radia wciśnij aby wybrać żądaną stację radiową. Podczas odtwarzania płyty za pomocą przycisków wybierz nr. ścieżki do otworzenia. Np. Jeżeli chcesz wybrać 15 ścieżkę, możesz to zrobić poprzez wybranie przycisku 10+ i przycisku 5, radio zacznie odtwarzać wybraną ścieżkę.
Przycisk 10+ po pierwszym wciśnięciu działa jako 10+, po naciśnięciu 2 razy działa jako 20+, za 3 razem jako 30+ etc.
Lewy / prawy kanał / stereo
Podczas odtwarzania muzyki wciśnij przycisk(11) aby zmienić tryb lewy kanał / prawy kanał/ stereo.
Zmiana trybu
Wciśnij (19) aby zmienić tryb radio, USB/SD/MMC, aux.
Stop
Wciśnij przycisk (20) aby wstrzymać odtwarzanie płyty. Wciśnij ponownie (20) aby zakończyć odtwarzanie płyty.
39
www.peiying.pl
USTAWIENIA
f. Kontrola rodzicielska
1. Programy bezpieczna dla dzieci
2. Programy bezpieczne dla osób w każdym wieku
3. Kontrola rodzicielska
4. Programy zabronione dla dzieci poniżej 13 roku życia
5. Wybierz dla płyt DVD z „PG-R”
6. Dla dzieci poniżej 17 roku programy dostępne warunkowo
7. Dla dzieci poniżej 17 roku programy niedostępne
8. Programy dostępne dla dorosłych
Przywracanie ustawień fabrycznych
a. OSD
b. Audio
B. Wybór języka
Wybierz język OSD, audio,napisów oraz menu
www.peiying.pl
c. Napisy
40
USTAWIENIA
d. Język
C. Ustawienia dźwięku
SPDIF/OFF: Wyjście optyczne i analogowe są wyłączone.
SPDIF/PCM: Gdy radio jest podpięte do 2 kanałowego
wzmacniacza wybierz tą opcję. Gdy odtwarzasz płytę w formacie Dolby Digital, DTS lub MPEG wyjście analogowe lub optyczne zostanie przekonwerterowane na wyjście 2 kanałowe.
b. Key
D. Ustawienia video
SPDIF/RAW: Gdy radio jest podpięte do wzmacniacza
przez port analogowy lub cyfrowy wybierz to ustawienie. Gdy odtwarzasz płytę w formacie Dolby Digital, DTS lub MPEG wzmacniacz musi posiadać funkcję dekodowania tego sygnału.
41
W menu tym ustawisz jasność, kontrast, nasycenie, barwę oraz ostrość poprzez naciśniecie strzałek w lewo prawo. Naciśnij OK aby zatwierdzić zmiany. Tylko w trybach TV/AV ustawienia video są możliwe.
www.peiying.pl
USTAWIENIA
a. Jasność
b. Kontrast
d. Nasycenie
e. Ostrość
c. Barwa
www.peiying.pl
E. Ustawienia głośników
42
USTAWIENIA
F. Ustawienia
Ustawienie dynamiki oraz trybu stereo
a. OP Mode
Ustawienie dekodera Dolby Digital
b. Dynamic Range
c. Dual Mono
Ustawienie trybu: stereo, mono
Ustawienie zakresu dynamiki
43
www.peiying.pl
(Rys. 2)
INSTALACJA
INSTALACJA (METODA A)
Instalacja urządzenia
1. Deska rozdzielcza samochodu
2. Kieszeń
Po zainstalowaniu kieszeni we wnęce, zabezpiecz ją przed wypadaniem przez odgięcie zaczepów
3. Śruba
1. Deska rozdzielcza
2. Nakrętka (5mm)
3. Podkładka
4. Śruba
5. Śruba
6. Uchwyt Do przymocowania tylnej części radia użyj uchwytu (6). Uchwyt ten można łatwo wyginać ręką
7. Podkładka
DEMONTAŻ RADIA
(Rys. 3)
www.peiying.pl
1. Ramka
2. Złap palcami za brzeg ramki (jak na rysunku powyżej) i ją wyciągnij. Przy ponownym montażu zwróć uwagę aby nie zamontować jej odwrotnie.
3. Radio Wsuń specjalne klucze (są w komplecie) w szczeliny po obu stronach radia, aż usłyszysz kliknięcie. Następnie pociągnij całość do siebie aby wyjąć radio.
44
INSTALACJA RADIA
MONTAŻ RADIA W FABRYCZNEJ KIESZENI (METODA B)
1. Wstaw radio aby otwory na śruby w radiu pokrywały się z otworami w kieszeni. Przymocuj radio za pomocą śrub po dwie po każdej stronie. Użyj śrub 5x5mm lub 4x5mm.
2. Śruby
3. Kokpit
ZAKŁADANIE PANELU
Aby założyć panel wsuń go prawidłowo w zatrzaski tak jak na rysunku. W przypadku niepoprawnego zamontowania panelu może nieprawidłowo działać wyświetlacz lub przyciski na panelu.
OPUSZCZANIE PANELU
Wciśnij przycisk 13 (REL) znajdujący się na panelu na górze z lewej strony. Panel opuści się na dół.
45
WYJMOWANIE PANELU
Gdy panel jest opuszczony do końca aby go wyjąć przesuń go w prawo a następnie pociągnij.
www.peiying.pl
Ogólna
Zasilanie: Maksymalna moc wyjściowa:
Wymiary: Wymiary montażowe: Waga: Impedancja: Kontrola tonów
Video
System video Poziom sygnału Rozdzielczość pozioma
Audio
Maksymalny poziom wyjściowy Pasmo przenoszenia: S/N Separacja kanałów
FM Tuner
Zakres
Zakres IF Czułość użytkowa(-30dB) Separacja kanałów S/N Pasmo przenoszenia
AM Tuner
Zakres
Zakres IF Czułość użytkowa(-20dB)
SPECYFIKACJA
DC 12V,
50W x 4 (CH) MOSFET 192
178 x
50mm
(W
169 x x
182 x
53mm
(W x x D D x x H)H)
1.75 kg 4 ohms 8 dB (niskie tony 100Hz, wysokie tony 10 kHz)
4:3 Letter Box, 4:3 Pan Scan, 16:9 Wide Screen
1. V P-P 75ohms 500
2 Vrms (+3dB) 20 Hz ~ 20 KHz 85dB
80dB
87.5 ~108 MHz (Europa)
87.5 ~ 107.9 (USA) 65 ~ 108MHz (OIRT)
10.7 MHz 12 dBµ 30 dB (1 KHz) 60dB 30~15000Hz
522 ~1620 kHz (Europa/ OIRT) 530 ~ 1710Khz (USA) 450 KHz 32 dBµ
Mając na uwadze nieustanne podnoszenie funkcjonalności i jakości producent zastrzega sobie prawo do wprowadzenia zmian bez powiadomienia.
Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)
Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produkt, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produkt nie należy usuwać razem z innymi odpadami komercyjnymi.
www.peiying.pl
46
47
INSTRUCTIUNI DE UTILIZARE
1-23
24-47
RECEPTOR AM/FM & MP3 WMA PLAYER
CU PANOU FRONTAL DETASABIL
48
48-7172-94
German
INSTALARE
Cuprins
INSTALARE
PRECAUŢII
PANOUL FRONTAL SCHEMA DE CONECTARE FUNCTII DE BAZA
FUNCTII RADIO................................................................................................
FUNCTII RDS UTILIZARE USB / CARD SD
FORMAT MIXT AL DISCULUI.......................................................................
TELECOMANDA INLOCUIREA BATERIEI FUNCTIONARE TELECOMANDA
SETARE DETASAREA PANOULUI FRONTAL INDEPARTAREA PANOULUI FRONTAL
SPECIFICAŢII
.........................................................................................................
............................................................................................................
..................................................................................................
......................................................................................
.....................................................................................
.....................................................................................................
........................................................................
...............................................................................................
..................................................................................
..............................................................
................................................................................................................
.........................................................
..................................................
.....................................................................................................
49 50
51 52 53 - 54 55
56 57-58 59
60
61 62 - 63 64 - 67 68 69
70
INSTALARE
Aparatul a fost conceput pentru tensiune de alimentare 12V DC, numai cu sistem cu pământare negativă (“-“ bateriei de acumulatori conectat la sasiul masinii). Înaintea instalării aparatului, asiguraţi-vă ca automobilul dumneavoastră are un astfel de sistem sistem electric cu pământare negativă. Terminalul negativ al bateriei trebuie deconectat înaintea efectuării conexiunilor. Conectarea greşită a alimentarii poate duce la avarierea aparatului si la aparitia unui scurt circuit. Asiguraţi-vă că aţi conectat conductoarele de alimentare corect, potrivit diagramei. Conexiunile incorecte pot provoca defectarea aparatului sau avarierea sistemului electric al automobilului. Asiguraţi-vă că aţi conectat conductorul de cablu al difuzorului la terminalul difuzorului. Nu conectaţi niciodată cablurile difuzoarelor din partea stânga şi din partea dreapta între ele sau la caroseria maşinii. Nu blocaţi ventilatoarele sau radiatoarele de racire. Blocarea lor poate provoca supraîncalzirea in interiorul maşinii şi poate provoca aparitia unui incendiu. După fixarea instalaţiei şi punerea în funcţiune a aparatului (inclusiv înlocuirea bateriei), apăsaţi butonul RESETARE (1) de pe partea frontală cu ajutorul unor obiecte subtiri (cum ar fi mina de pix) pentru a seta aparatul pe starea iniţială.
49
www.peiying.pl
Aparatul funcţionează doar cu următoarele tipuri de discuri:
Typ dysku Etykietka na płycie Tym materiału Rozmiar płyty
!!
Nu încercaţi să modificaţi aparatul, modificarea acestuia poate provoca accidente.
Opriţi automobilul înainte de a efectua orice operaţie care ar putea împiedica
!!
şofatul.
Nu porniţi aparatul dacă temperatura din interiorul maşinii este mai mică de -
!!
20ºC şi mai mare de 60ºC.
Acest produs este conceput pentru o singură ieşire video, folosiţi un splitter dacă
!!
doriţi conectarea la mai multe ieşiri video.
Pentru a vă bucura de un sunet şi de o imagine optime in timpul ascultării unui
!!
disc, manevraţi discul după cum urmează:
PRECAUŢII
Prindeţi discul de margini pentru a-l păstra curat, şi nu atingeţi suprafaţa. Nu folosiţi lipici sau cerneală pe discuri. Nu folosiţi discuri cu etichete sau adezivi ataşaţi, deoarece pot lăsa resturi lipicioase atunci cand se vor dezlipi. Curăţaţi discurile cu un material de curăţare opţional. Curăţaţi fiecare disc din centru înspre exterior.
www.peiying.pl
50
PANOUL FRONTAL
COMENZI
1. Butonul RESET
2. Buton VOLUM
3. Meniul pentru SELECTARE
4. Butonul MUTE/Pornire
5. Senzor Telecomanda
6. Buton UP
7. Buton DOWN
8. Redare/Buton PAUZA/AMS
9. Selectare Lungime de unda
10. Reglare/Selectare Piesa/FFW/FRW
51
11. Buton MOD
12. Afisaj LCD
13. Butonul RELEASE (eliberare)
14. Mufa USB
15. Slot SD/MMC
16. Mufa AUX IN
www.peiying.pl
SCHEMA DE CONECTARE
SCHEMA DE CONECTARE
ANTENNA INPUT CONNECTOR – CONECTORUL DE INTRARE AL ANTENEI WHITE: RCA LEFT SPEAKER OUT – ALB: IESIRE DIFUZOR RCA STANGA RED: RCA RIGHT SPEAKER OUT – ROSU: IESIRE DIFUZOR RCA DREAPTA YELLOW VIDEO OUT – GALBEN: IESIRE VIDEO
BACK OF MAIN UNIT –PARTEA DIN SPATEA A UNITATII CENTRALE 15A FUSE –SIGURANTA 15A WIRING SOCKET – MUFA INSTALATIE
RED: RIGHT SPEAKER – ROSU: DIFUZOR DREAPTA WHITE: LEFT SPEAKER – ALB: DIFUZOR STANGA BLACK – AUXILIARY AUDIO INPUT – NEGRU – INTRARE AUDIO AUXILIARA BLACK – VIDEO INPUT YELLOW– NEGRU – INTRARE VIDEO PURPLE – BACK SIGHT VIDEO INPUT – MOV – INTRARE VIDEO SPATE PINK REVERSE (B+) BROWN BRAKE (B-) BLUE: POWER ANTENNA – ALBASTRU: ANTENA FRONT LEFT SPEAKER „+”, WHITE – DIFUZOR STANGA FATA „+“, ALB FRONT LEFT SPEAKER „-”, WHITE/BLACK – DIFUZOR STANGA FATA „-“, ALB/NEGRU REAR LEFT SPEAKER „+”, GREEN – DIFUZOR STANGA SPATE „+“, VERDE REAR LEFT SPEAKER „-”, GREEN/BLACK – DIFUZOR STANGA SPATE „-“, VERDE/NEGRU BLACK: GROUND, (B-) – NEGRU: IMPAMANTARE (B-) YELLOW: MEMORY BACKUP – GALBEN: MEMORIE DE REZERVA 1A FUSE - RED IGNITION SWITCH (B+) – SIGURANTA 1A - COMUTATOR APRINDERE ROSU (B+) FRONT RIGHT SPEAKER „+”, GREY – DIFUZOR DREAPTA FATA „+“, GRI FRONT RIGHT SPEAKER „-”, GREY/BLACK – DIFUZOR DREAPTA FATA „-“, GRI/NEGRU REAR RIGHT SPEAKER „+”, VIOLET – DIFUZOR DREAPTA SPATE „+“, VIOLET REAR RIGHT SPEAKER „-”, VIOLET/BLACK – DIFUZOR DREAPTA SPATE „-“, VIOLET/NEGRU
www.peiying.pl
52
FUNCTII DE BAZA
FUNCTII DE BAZA
BUTONUL RESET
PORNIRE / OPRIRE
DECONECTAREA PLACII
WYŚWIETLACZ LCD
SENZORUL REMOTE
(OPTIONAL)
SELECTARE MOD
Butonul RESETARE (1) este plasat in interior si trebuie activat fie cu un pix fie cu un obiect subtire de metal. (Nu folositi obiecte ascutite pentru a evita defectarea aparatului.) Butonul Resetare (1) trebuie activat in urmatoarele cazuri:
- Instalarea initiala a aparatului cand toate cablurile sunt conectate.
- Daca nici un buton nu functioneaza.
- Daca pe afisaj apare simbolul Eroare. Nota: Daca problema persista dupa apasarea butonului RESETARE (1), este recomandat sa folositi un tampon de vata imbibat in alcool izopropilic pentru a curata mufa conectorului din spatele panoului frontal.
Apasati butonul (3) pentru a porni aparatul. Apasati inca o data pentru a opri aparatul.
Apasati butonul RELEASE (11) pentru a plia panoul frontal, apoi sa desprindeti fata detasabila. Ecranul LCD (12) afiseaza starea curenta de functionare a aparatului.
Wyświetlacz LCD (12) wyświetla obecny status radia.
Indreptati telecomanda astfel incat sa puteti controla senzorul telecomenzii (4). Apasati tastele de la telecomanda pentru a controla sistemul.
Apasati butonul MOD (10) pentru a selecta radio, redarea discului, USB, SD / MMC sau modul AUX IN.Nota: Cand sistemul este pornit, introduceti cardul SD/MMC sau dispozitivul USB, apasati butonul MOD (12) pentru a schimba pe modul SD/MMC sau USB.
53
CONTROLUL
VOLUMULUI
Apasati butonul „ „ (2) pentru a mari volumul sau butonul „ „ pentru a reduce nivelul sunetului.
www.peiying.pl
FUNCTII DE BAZA
SELECTARE
MENIU
Functia MUTE
– SILENTIOS
Pe modul RADIO, apasati butonul SEL (2) in mod repetat pentru a alege modul dorit. Meniul se va schimba in urmatoarea ordine:
In timpul redarii, apasati in mod repetat butonul SEL (2) pentru a selecta modul dorit in urmatoarea ordine:
Cand modul EQ (egalizator) este selectat, apasati butonul „ „ sau” „ (2) pentru a schimba afisajul dupa cum urmeaza:
Nota: Dupa selectarea modului dorit, reglati nivelul curent prin apasarea butonului „ „ sau „ „ (2). Daca timp de cateva secunde modul nu a fost reglat, afisajul revine la cel anterior. In timp ce functia EQ este pornita, modurile Bass si Treble nu sunt disponibile.
Apasati butonul MUTE (4) pentru a opri iesirea sunetului, simbolul “MUTE” va aparea pe LCD. Apasati inca o data pentru a reveni la volumul anterior.
www.peiying.pl
54
FUNCTII RADIO
INTERVALUL FRECVENTEI
ALEGEREA
LUNGIMII DE UNDA
EXAMINARE PROGRAME
MEMORARE
POSTURI RADIO
CAUTAREA AUTOMATA
A UNUI POST RADIO
In timpul functionarii pe modul radio, apasati si tineti apasat butonul SEL(2) timp de cateva secunde, apoi apasati butonul „ „ sau „ „ pentru a alege intervalul frecventei in urmatoarea ordine:
Nota: Alegerea intervalului de frecventa este disponibila doar pe modul radio.
Apasati butonul BND (8), pe modul radio,in mod repetat, lungimea de unda se va schimba in urmatoarea ordine:
(Optional:)
Nota: Cand ascultati muzica ID3, apasati butonul BND (8) pentru a vizualiza informatia ID3.
Apasati scurt butonul (8) pentru a examina un post de radio.
Apasati si tineti apasat butonul (8) timp de cateva secunde pentru a activa functia de memorare automata.
Apasati butoanele sau (SEEK) (9). Radioul va cauta automat un post.
REGLARE MANUALA
SELECTARE POSTURI
RADIO IN SUS/JOS
55
si AUTOMATA
Apasati si tineti apasat butonul sau (SEEK) (9) timp de cateva secunde: Daca optiunea „MANUAL” apare pe ecran, apasati butoanele sau (9) in mod continuu pentru scanarea manuala de posturi radio in sus sau in jos. Daca modul curent este cel „AUTO”, apasati si tineti apasate butoanele sau (9) timp de mai mult de 3 secunde pentru a obtine scanare automata.
Apasati butonul (5) sau (6) pentru a selecta posturile de radio memorate.
www.peiying.pl
FUNCTII RDS (SISTEM INFORMATII RADIO)
SELECTARE
MENIU
Pe modul radio, apasati butonul SEL (2) continuu pentru a schimba functiile intre Volum, Bass, Treble, Egalizator, Potentiometru de reglaj, Sunet oprit/pornit, DX/Local, Stereo/Mono si EQ. Apasati butonul „ ” sau „ ” (2) pentru a regla nivelul modului selectat. Cand nu a fost reglat nimic timp de cateva secunde, afisajul revine la cel initial.
Cand modul EQ este selectat, invartiti butonul „ ” sau „ ” (2) pentru a schimba afisajul dupa cum urmeaza:
Pe functia EQ, modurile Bass si Treble nu sunt disponibile. Pe modul radio, apasati butonul 2ND pentru a activa functiile RDS.
AF:
Functia AF comanda activarea cautarii AF. Indicatorul AF este afisat cand AF este pornit. Cautarea AF este activata cand semnalul nu este bun. Pe modul FM, cand AF este pornit, functiile SEEK (CAUTARE), SCAN(SCANARE) , AUTO, MEMORY (MEMORIE) pot doar receptiona si salva programe cu emisie RDS. Cu toate acestea, cand optiunea ITALIA este utilizata, indiferent daca e sau nu RDS, programele care corespund nivelului SD pot fi receptionate si salvate. Pe modurile AF OPRIT, AF lumineaza, AF pornit, informatia RDS nu se receptioneaza. Modul REGION-AF este transformat in modul REGION PORNIT/OPRIT, cand modul AF pornit este activat pentru mai mult de o secunda. ON: CODUL PI este verificat cand controlul AF este in desfasurare. OFF: CODUL PI si aria de acoperire nu sunt verificate cand AF este in desfasurare.
TA: ( INFORMATII DESPRE TRAFIC)
Functia TA este pornita/oprita si indicatorul TA este afisat. Cand se transmit informatii despre trafic, indiferent de mod, informatiile sunt receptionate si se vor auzi la radio. Daca NIVELUL VOLUMULUI este sub 20, volumul se ridica automat la 20, si revine la modul si volumul anterior cand informatiile despre trafic s-au oprit. Daca volumul este modificat in timpul unei informatii despre trafic, numai volumul anterior este valabil.
- Cand TA este pornit, functiile SEEK, SCAN, AUTO MEMORY pot fi receptionate sau salvate numai daca s-a receptionat codul de identificare al programului traficului.
- Cand TA este pornit, codul de identificare al programului traficului nu se receptioneaza intr-un timp stabilit.
- Alarma TA: NO TA/TP este afisat si alarma este oprita.
- Cautare TA: CAUTAREA TA este activata.
PTY
1) MODUL RADIO - PTY anterior este afisat cand tasta PTY este apasata. Daca nici o alta tasta nu este apasata timp de 2 secunde, PTY anterior selectat va fi cautat. In timpul LOOP 1, daca PTY dorit nu este gasit, NO PTY va fi afisat. Exista 2 tipuri de programe: SPEECH si MUSIC. Apasand PTY o data, apare grupul MUSIC. Cand PTY este apasat a doua oara, apare grupul SPEECH. Tastele M1~M6 pot fi folosite pentru alegerea tipului de program dorit. M1 POP ROCK, M1 INFORMATII LEGATE DE SPORT SI EDUCATIE, M2 TEATRU CULTURA STIINTE, M3 MUZICA CLASICA, M3 DIVERSE, VREME, FINANTE, M4 JAZZ, COUNTRY, M4 COPII, SOCIAL, RELIGIE, M5 MUZICA VECHE, M5 TELEFON, CALATORII, TIMP LIBER, M6 MUZICA POPULARA, M6 DOCUMENTARE
www.peiying.pl
56
UTILIZARE CARD
Pentru a asculta muzica pe cardurile SD/MMC/USB, introduceti doar cardul SD/MMC sau dispozitivul USB in portul SD/MMC (17) sau cel USB (14). Redarea va porni automat. Observati imaginile de mai jos:
Apasati butonul MOD (10) pentru a selecta orice mod doriti.
SELECTIE PIESE
DERULARE
INAINTE SI INAPOI
PAUZA REDARE
Introducere dispozitiv USB Vezi imaginea (1)
Pe modul redarii, apasati butonul (9) (Piesa) sau pentru a schimba pe piesa anterioara sau pe urmatoarea. Numarul piesei apare pe afisaj.
Apasati si tineti apasat butonul (9) (Piesa) sau pentru a derula inainte sau inapoi. Discul incepe redarea cand veti da drumul butonului.
Apasati butonul (8) pentru a intrerupe redarea piesei. Apasati inca o data pentru a relua Redarea.
Introducere card Vezi imaginea (2)
57
www.peiying.pl
WYBÓR MENU
Observatii privind redarea MP3/WMA
Acest dispozitiv poate reda fisiere MP3. Cu toate acestea, inregistrarile MP3 si formatele acceptate sunt limitate.
Protectie electronica la soc pentru setarile prestabilite
120 de secunde pentru MP3 inregistrate la 44.1KHz, 128kbps.
Rate transfer
Aparatul suporta o rata de transfer de pana la 64kbps.
AUX IN: Conectati dispozitivul extern la mufa AUX IN (18). Apasati butonul MOD (11) pentru a selecta modul AUX IN. Apasati in mod repetat butonul SEL (2) pentru a alege intre Volum (prestabilit), Bass, Sunete inalte, Balans, modul Fader, Sonor pornit/oprit si EQ oprit in urmatoarea ordine:
Cand modul EQ este selectat, invartiti butonul „ ” sau „ ” (2) pentru a schimba afisajul dupa cum urmeaza:
Nota: Dupa alegerea modului doritreglati nivelul curent apasand butonul „ ” sau „ ” (2). Daca modul nu a fost reglat timp de cateva secunde, afisajul revine la cel anterior. Pe functia EQ, modurile Bass si Treble nu sunt disponibile.
www.peiying.pl
58
FORMAT MIXT AL DISCULUI
FORMAT MIXT AL DISCULUI
In timpul ascultarii (sau al vizionarii) formatelor mixte de disc, impreuna cu formatele MP3, WMA, JPG sau MPEG4, introduceti cardul USB/SD in portul USB/SD. Mecanismul va porni automat. Pentru detalii, apelati la urmatorii pasi:
Redare fisiere cu muzica
La meniul din partea dreapta, pozitionati sageata (4) pe melodia preferata apoi apasati butonul ENTER (6) sau apasati direct butoanele numerotate (14) pentru a putea alege. NOTA: Daca apasati tasta din dreapta (4), veti accesa modul de selectare al muzicii, imaginii sau formatelor video. Mutati tasta din stanga/dreapta (4) pe documentul dorit si apasati butonul ENTER (6) pentru pornire. Daca apasati tasta din stanga (4) va veti intoarce la director. Continuati sa apasati tasta din stanga (4), puteti accesa pozitia la care ne-am referit mai sus.
Redare fisiere imagine
Puteti apasa butoanele numerotate (14) direct, pentru a alege imaginile dorite sau pentru a muta sagetile (4) pe fisierul respectiv si apasati apoi tasta ENTER (6). Imaginea va fi astfel afisata pe monitor. Apasand sagetile puteti regla imaginea din diferite unghiuri. Apasati butonul STOP (20) pentru a reveni la pozitia anterioara. NOTA: Daca continuati sa apasati tasta din dreapta (4) veti accesa modul selectarii muzicii, imaginii sau fisierelor video. Mutati tasta stanga/dreapta (4) pe pozitia dorita si apasati butonul ENTER (6).
Redare fisiere video
Miscati sagetile (4) pe fisierul video pe care ati dori sa-l vedeti, apoi apasati tasta ENTER (6) sau apasati butonul pentru confirmare. Puteti apasa tasta din stanga (4) pentru a reveni la director pentru alegerea altor fisiere dintr-un alt director.
Nota: Aceasta caracteristica este optionala,va rugam consultati imaginile comprimate (DIVX/MPEG4), denumirile fisierelor cu extensie avi pot fi redate.
59
www.peiying.pl
USB-T
CLKCLK
TELECOMANDA
1. Butonul de pornire/oprire
2. Redare/Pauza
3. Silentios
4. Taste directionale
5. LO/DX
6. Tasta ENTER
7. Volum
8. Reglare/selectare piese
9. Canal/Selectare limba
10. Afisaj ecran/Lungime de unda
11. Control audio
12. Repetare piese
CLEARCLEAR
#
*
13. Buton Egalizator presetat
14. Butoane numerotate
15. Derulare inapoi
16. Derulare inainte
17. Afisare ora & Setare ora
18. Tasta setare redare
19. Comutator mod
20. Comutator stop
21. Tasta setare umghiuri multiple
22. Redare lenta
23. Titlu/Meniu PBC/APS
24. Meniu
25. Control Setare
www.peiying.pl
60
INLOCUIREA BATERIEI LA TELECOMANDA
INLOCUIREA BATERIEI LA TELECOMANDA
Cand raza de operare a telecomenzii slabeste sau telecomanda nu mai functioneaza este recomandata inlocuirea bateriei vechi si inlocuirea cu o baterie noua CR2025. Asigurati-va ca polaritatea bateriei este corecta inainte de inlocuire, in caz contrar telecomanda se poate defecta.
1. Scoateti suportul pentru baterie in timp ce apasati sistemul de blocare 1
2. Puneti bateria cu semnul (+) in sus in suport.
3. Inserati suportul in telecomanda.
Butonul de pornire
Wciśnij Przycisk (1) Power aby włączyć / wyłączyć radio.
Butonul pentru PAUZA/REDARE
Podczas trybu odtwarzacza CD, MP3, WMA, VCD, DVD wciśnij przycisk (2) play / pauza aby zatrzymać odtwarzanie, wciśniecie go ponownie wznawia odtwarzanie.
Butonul MUTE (SILENTIOS)
Naciśnięcie przycisku (3) spowoduje natychmiastowe wyciszenie radia, naciśnięcie go ponownie wyłącza funkcję wyciszenia.
Selectare MENIU
Naciśnij strzałki (4) na pilocie aby wybrać odpowiednie menu, następnie naciśnij przycisk (6) ENTER lub PLAY/PAUSE aby potwierdzić. Uwaga: Funkcja ta działy jedynie w trybie menu.
Lungime de unda/ SYS
W trybie radia wciśnij (10) aby zmienić zakres W trybie TV naciśnij (10) aby zmienić system na AUTO, PAL,NTSC
61
www.peiying.pl
FUNCTIONARE TELECOMANDA
Cresterea/Descresterea Volumului
Apasati butonul (7) VOL pentru a mari sau scadea nivelul volumului.
Reglare/ Selectare/FW/RW
Pe modul radio, apasati continuu butonul (8) Seek -/Seek + pentru a cauta manual un post radio descrescator sau crescator: daca apasati si tineti apasat butonul pentru mai mult de 2 secunde radioul va cauta automat un post descrescator sau crescator pana cand il va gasi. In timpul redarii, apasati butonul (8) pentru derulare inapoi sau inainte pentru a gasi melodia dorita mai repede. In cazul apasarii in mod discontinuu a butonului (8) puteti selecta partea dorita dintr-o piesa descrescator sau crescator.
Redare program/ST
Apasati Tastele sageti (4) si butoanele numerotate (14) pentru a programa melodiile ce vor fi ascultate. NOTA: ST va functiona doar pe modul radio.
Afisarea pe ecran
NOTA: Pe modul MP3/WMA pe afisaj vor aparea doar directorul si melodiile.
Setare selectiva VOLUM/BASS/TREBLE/BALANCE/FADER
Pe modul radio, apasati in mod repetat tasta SEL (25) pentru a selecta modul dorit in urmatoarea ordine:
Nota: Dupa selectarea modului dorit, puteti regla nivelul curent prin rotirea butonului VOL (7).Cand modul P-EQ este activat,apasati tasta SEL (25) pentru selectarea modurilor, iar modul Bass/Treble este incorect.
www.peiying.pl
62
FUNCTIONARE TELECOMANDA
Butoanele numerotate
Pe modul RADIO, puteti selecta unul din cele 6 posturi radio stocate apasand oricare dintre butoanele numerotate (14). In timpul redarii puteti alege orice piesa folosind direct butoanele numerotate (14). De exemplu, daca vreti piesa 15, puteti apasa intai butonul 10+, tasta (14) iar apoi butonul 5 (14), piesa corespondenta va fi redata. NOTA: Cand butonul 10+ (14) este primul apasat, functioneaza ca 10+ cand este apasat pentru a doua oara functioneaza ca 20+, a treia oara….30+…s.a.m.d.
Stanga/ Dreapta/ Selector Stereo
In timpul redarii, apasarea continua a butonului AUDIO (11) poate schimba sunetul la difuzorul din stanga/dreapta sau modul stereo.
Schimbare Mod
Apasati butonul MODE (19) pentru a schimba pe RADIO, Card SD/MMC/USB si modul AUX.
63
www.peiying.pl
SETARE
f. POZITIA
Pozitia 1 : [ Protectie pentru copiii] Selectati aceasta pozitie cand programele pot fi vizionate de catre copiii. Pozitia 2 : [G] Selectati aceasta pozitie care permite accesul persoanelor de toate varstele. Pozitia 3 : [PG] Selectati aceasta pozitie cand este nevoie de acordul parintilor. Pozitia 4: [PG 13] Selectati aceasta pozitie cand copiilor cu varste sub 13 ani le este interzisa vizionarea. Pozitia 5: [PG-R] Selectati aceasta pozitie cand pe discul DVD apare imprimat “PG-R”. Pozitia 6: [R] Selectati aceasta pozitie cand copiii cu varste sub 17 ani au nevoie de acordul parintilor. Pozitia 7: [NC-17] Selectati aceasta pozitie cand copiilor sub 17 ani le este interzisa vizionarea. Pozitia 8: [Adulti] Selectati aceasta pozitie cand este permis doar accesul adultilor.
e. PRESTABILIT
Selectati restabilire pentru a reveni la setarea din fabrica.
a. Limbajul OSD
b. Limbaj Audio
B. SETARE LIMBAJ
Selectati limbajul OSD preferat, limbajul Audio, limbajul Subtitrarii si Limbajul Meniului folosind Tastele sageti (4).
www.peiying.pl
c. Limbajul subtitrarii
64
SETARE
d. Limbajul Meniului
C. SETARE AUDIO
SPDIF/OFF:
Iesirea orificiului analog sau optic nu are semnal de emitere
SPDIF/PCM: Selectati aceasta pozitie cand aparatul este conectat la 2 canale (amplificator stereo digital), cand discul care este inregistrat pe Dolby Digital sau MPEG. Iesirea analogica sau optica va fi reglata pe 2 iesiri de canal de catre PCM.
b. Taste
D. SETARE VIDEO
Audio Out – Iesire Audio Key – Tasta Exit Setup – iesire setare
Acest meniu este utilizat pentru activarea iesirii audio de la modul SPDIF/OFF la modul SPDIF/RAW sau modul SPDIF/PCM.
SPDIF/RAW Selectati aceasta pozitie cand aparatul este conectat la amplificator prin intrarea analogica sau optica. Semnalul iesirii analogice sau optice a aparatului va fi acelasi cu semnalul digital (format RAW) al discului. In acelasi timp, amplificatorul pe care l-ati conectat trebuie sa aiba functia de decodificare Dolby Digital, DTS sau MPEG.
65
Aceasta pagina de setare include toate pozitiile pentru VIDEO.
BRIGHTNESS – LUMINOZITATE CONTRAST – CONTRAST HUE – NUANTA/CULOARE SATURATION – SATURATIE SHARPNESS – CLARITATEA IMAGINII EXIT SETUP – IESIRE SETARE
www.peiying.pl
SETARE
a. Luminozitate
b. Contrast
d. Saturatie
e. Claritatea imaginii
c. Nuanta
www.peiying.pl
E. B.SETARE DIFUZOR
66
SETARE
F. SETARE DIGITALA
Aceasta este setarea modului de functionare, a gamei dinamice si a modului stereo.
a. Modul OP
Pentru setarea modurilor de functionare pentru decodorul Dolby Digital.
b.Gama dinamica
c. Dual mono
Pentru setarea modului Stereo.
Pentru setarea gamei dinamice.
67
www.peiying.pl
(Rys. 2)
INSTALAREA APARATULUI
Instalarea partii frontale (Metoda A)
Instalacja urządzenia
1. Tabloul de bord
2. Suportul
Dupa inserarea suportului in tabloul de bord, selectati agatatoarile in functie de grosimea materialului tabloului de bord si indoiti-le pentru a fixa suportul la locul lui.
3. Surubul
1. Tablou de bord
2. Piulita (5mm)
3. Saiba de siguranta
4. Surub (5 x 25mm)
5. Surub
6. Banda Folositi banda pentru a fixa partea din spate a aparatului. Banda poate fi indoita pana in unghiul dorit.
7. Saiba fara filet.
Scoaterea aparatului
(Rys. 3)
www.peiying.pl
1. Cadru
2. Introduceti degetele in canelura din fata cadrului si trageti pentru a scoate cadrul. (Pentru a fixa cadrul inca o data, formati alte orificii si atasati aparatul).
3. Cheita Introduceti cheita cu care este dotat aparatul in canelura din ambele parti ale aparatului, pana cand auziti un pocnet. Aceasta va face posibila inlaturarea aparatului din tabloul de bord.
68
INSTALAREA APARATULUI
ASAMBLARE SPATE (Metoda B)
Instalarea se face folosind gaurile suruburilor de pe extremitatile aparatului Fixarea aparatului pe placa de fixare a radioului:
1. Alegeti o pozitie in care gaurile de surub ale suportului si cele ale unitatii centrale sa fie pe aceeasi linie si strangeti suruburile in doua locuri pe fiecare parte. Folositi fie suruburi de ancorare (5x5mm) fie suruburi cu cap ingropat (4x5mm).
2. Surub
3. Tablou de bord sau Consola
OBS.: La metoda B nu se utilizeaza suportul metalic, inelul dreptunghiular de plastic si banda de montaj.
INDEPARTAREA PANOULUI FRONTAL
Crestatura/taietura A (din imagine) trebuie asezata pe manerul B si apoi apasati usor in partea stanga.
Detasarea panoului frontal Apasati butonul RELEASE (13) din coltul dreapta sus, panoul frontal se va rabate. Cand panoul frontal s-a pliat, tineti-l si glisati in partea dreapta si trageti-l afara. Nota: Pentru o pastrare in siguranta, pastrati panoul in carcasa de protectie din dotare imediat dupa ce a fost scoasa din cutie.
69
www.peiying.pl
SPECIFICATII GENERALE
ALIMENTAREA LA RETEA: IMPEDANTA:
PUTERE MAXIMA: CONTROL SUNET: DIMENSIUNI : DIMENSIUNI MONTARE: GREUTATE:
12V DC
4 Ω
50W x 4 (CH) MOSFET 8Db (Bass 100Hz, Treble 10KHz) 192 X 178 X 50 mm (Dx Wx H) 169 X 182 X 53mm (D x W x H)
1.75 kg
SECTIUNEA VIDEO
SISTEMUL VIDEO: NIVELUL IESIRII VIDEO: REZOLUTIE ORIZONTALA:
4:3 Letter Box, 4:3 Pan Scan, 16:9 Wide Screen
1.0V P-P 75 Ω 500
SECTIUNEA AUDIO
NIVELUL MAXIM AL IESIRII: RASPUNS IN FRECVENTA: RAPORT SEMNAL/ZGOMOT: SEPARARE CANALE:
SECTIUNE FRECVENTA FM
GAMA DE ACORD:
IF: SENSIBILITATE UTILA(-30dB) RAPORT SEMNAL/ZGOMOT:
SEPARARE STEREO: RASPUNS IN FRECVENTA:
2 Vrms (+3dB) 20 Hz ~ 20 KHz 85dB
80dB
87.5 ~108 MHz (Europa)
87.5 ~ 107.9 (USA) 65 ~ 108MHz (OIRT)
10.7 MHz 12 dBµ 30 dB (1 KHz) 60dB 30~15000Hz
SECTIUNE FRECVENTA AM
FRECVENTA DE ACORD
IF SENSIBILITATE UTILA(-20dB):
522 ~1620 kHz (Europa/ OIRT) 530 ~ 1710Khz (USA) 450 KHz 32 dBµ
SPECIFICATII
NOTA: DATORITA PERFECTIONARII CONTINUE A PRODUSULUI, SPECIFICATIILE SI FORMA SE POT SCHIMBA FARA INSTIINTARE.
Reciclarea corecta a acestui produs (reziduuri provenind din aparatura electrica si electronica)
Marcajale de pe acest produs sau mentionate in instructiunile sale de folosire indica faptul ca produsul nu trebuie aruncat impreuna cu alte reziduuri din gospod arie atunci cand nu mai este in stare de functionare. Pentru a preveni posibile efecte daunatoare asupra mediului inconjurator sau a san ata tii oamenilor datorate evacuarii necontrolate a reziduurilor, va rugam są separati acest produs de alte tipuri de rezuduuri si sá-l reciclati in mod responsabil pentru a promova refolosirea resurselor materiale.
Utilizatorii casnici sunt rugati są ia legatura fie cu distribuitorul de la care au achizitionat acest produs, fie cu autoritatile locale, pentru a primi informatii cu privire la locul si modul in care pot depozita acest produs in vederea reciclarii sale ecologice.
Utilizatori institutionali sunt rugati są ia legatura cu furnizorul si są verifice conditiile stipulate in contractul de vanzare. Acest produs nu trebuie amestecat cu alte reziduuri de natura comerciala.
www.peiying.pl
70
71
BEDIENUNGSANLEITUNG
1-23
24-47
AM/FM RADIO / MP3 WMA PLAYER
MIT ABNEHMBARER FRONTPLATTE
72
48-7172-94
German
HINWEISE ZUR INSTALLATION
Inhalt
HINWEISE ZUR INSTALLATION
VORSICHTSMAßNAHMEN
FRONTPLATTE SCHALTPLAN
..................................................................................................
.....................................................................................................
ALLGEMEINE FUNKTIONEN
RADIOFUNKTIONEN.......................................................................................
FUNCTII RDS
.....................................................................................................
USB, SD/MMC FUNKTIONEN
GEMISCHTE DATEIFORMATE....................................................................
FERNBEDIENUNG
...........................................................................................
AUSTAUSCH DER BATTERIE DER FERNBEDIENUNG FUNKTIONEN DER FERNBEDIENUNG EINSTELLUNGEN
GERÄTEMONTAGE
............................................................................................
.........................................................................................
EINSETZEN UND ABNEHMEN DER FRONTPLATTE
TECHNISCHE DATEN
.....................................................................................
.................................................................
...........................................................................
........................................................................
.....................................................................
..................
..............................................................
.......................
73 74
75 76 77 - 78 79
80 81-82 83
84 85 86 - 87
88 - 91 92
93
94
HINWEISE ZUR INSTALLATION
- Das Gerät ist für 12 V Gleichstrom mit negativem Masseanschluss vorgesehen. Vor der Montage des Gerätes vergewissern Sie sich das Ihr Fahrzeug diese Bedingung erfüllt.
- Der Masseanschluss der Batterie muss vor der Installation abgeklemmt werden. Schlechte Verbindungen beschädigen das Gerät durch Kurzschluss.
- Vergewissern Sie sich das alle Leitungen gemäß Schaltplan korrekt angeschlossen sind. Schlechte Verbindungen beschädigen das Gerät oder die Autoelektrik durch Kurzschluss.
- Vergewissern Sie sich dass das Lautsprecherkabel am Lautsprecher angeschlossen ist. Die Lautsprecherkabel für links und recht dürfen nicht zusammen, oder an die Masse Angeschlossen werden.
- Die Ventilation und Heizungsschächte dürfen nicht abgedeckt werden. Ihre Abdeckung führt zur Überhitzung des Fahrzeugs und kann einen Brand verursachen
- Nach der der Installation und Einstellung des Gerätes (einschließlich Austausch der Batterie), drücken Sie die Reset-Taste (1) auf der Vorderseite mit einem dünnen Gegenstand (z.B. Kugelschreiber), um das Gerät in den ursprünglichen Zustand zu versetzten.
- Diese Funktion ist Optional. Fragen Sie Ihren Fachhändler oder Untersuchen Sie das Gerät. AVI – Dateien können im DIVX/MPEG4 Kodierung abgespielt werden.
73
www.peiying.pl
VORSICHTSMASSNAHMEN
Aparatul funcţionează doar cu următoarele tipuri de discuri:
Typ dysku Etykietka na płycie Tym materiału Rozmiar płyty
!!
Versuchen Sie nicht Änderungen an dem Gerät durchzuführen. Änderungen können zu Unfällen führen
Halten Sie das Fahrzeug an bevor sie eine Einstellung durchführen, die die
!!
Fahrtätigkeit beeinträchtigt.
Gerät nicht Einschalten wenn die Innentemperatur des Fahrzeuges unter 20ºC
!!
oder über 60ºC liegt.
Dieses Gerät ist mit einem einzigen Videoausgang ausgestattet. Verwenden Sie
!!
einen Video-Splitter wenn Sie mehrere Monitore zugleich betreiben möchten.
!!
www.peiying.pl
74
FRONTPLATTE
FRONTPLATTE
1. Taste Reset
2. Taste Lautstärke
3. Taste Auswählen
4. Taste Start/Ton Aus
5. Sensor Fernbedienung
6. Taste Aufwärts
7. Taste Abwärts
8. Taste Wiedergabe/Pause/AMS
9. Taste Wellenbereich
10. Frequenz / Spurwahl/ Schneller Vorlauf/ Rücklauf
75
11. Taste Mode
12. LCD Display
13. Taste Entriegeln
14. USB Steckplatz
15. SD/MMC Steckplatz
16. Stecker AUX IN
www.peiying.pl
SCHALTPLAN
SCHALTPLAN
ANTENNA INPUT CONNECTOR – ANTENNENANSCHLUSS WHITE: RCA LEFT SPEAKER 0UT – LAUTSPRECHER LINKS – weißer Cinch-Stecker RED: RCA RIGHT SPEAKER 0UT – LAUTSPRECHER RECHTS – roter Cinch-Stecker YELLOW VIDEO OUT – GELB VIDEOAUSGANG
BACK OF MAIN UNIT – HINTERER TEIL DES GERÄTES 15A FUSE – 15A SICHERUNG WIRING SOCKET – KABELSTECKER RED: RIGHT SPEAKER – LAUTSPRECHER RECHTS – roter Cinch-Stecker WHITE: LEFT SPEAKER – LAUTSPRECHER LINKS – weißer Cinch-Stecker BLACK – AUXILIARY AUDIO INPUT – SCHWARZ – AUXILIAREN AUDIO-EINGANG BLACK – VIDEO INPUT YELLOW–GELB VIDEOEINGANG schwarzer Stecker PURPLE – BACK SIGHT VIDEO INPUT – GELB VIDEOEINGANG RÜCKFAHRTKAMERA violett Stecker PINK REVERSE (B+) – RÜCKWÄRTS rosa Kabel (B+) BROWN BRAKE (B-) – BREMSE (B-) ; braunes Kabel BLUE: POWER ANTENNA – STROMVERSORGUNG ANTENNE, blaues Kabel FRONT LEFT SPEAKER „+”, WHITE – LAUTSPRECHER VORNE LINKS „+”, weißes Kabel FRONT LEFT SPEAKER „-”, WHITE/BLACK –LAUTSPRECHER VORNE LINKS „-”, schwarz/weiß Kabel REAR LEFT SPEAKER „+”, GREEN – LAUTSPRECHER HINTEN LINKS „+”, grünes Kabel REAR LEFT SPEAKER „-”, GREEN/BLACK – LAUTSPRECHER HINTEN LINKS „-”, grün/schwarz Kabel BLACK: GROUND, (B-) – MASSE (B-), schwarzes Kabel YELLOW: MEMORY BACKUP – STROMVERSORGUNG SPEICHER, gelbes Kabel (an + Anschließen) 1A FUSE - RED IGNITION SWITCH (B+) – 1A SICHERUNG - ZÜNDSCHLÜSSEL (B+); rotes Kabel FRONT RIGHT SPEAKER „+”, GREY –LAUTSPRECHER VORNE RECHTS „+”, graues Kabel FRONT RIGHT SPEAKER „-”, GREY/BLACK – LAUTSPRECHER VORNE RECHTS „-”, grau/schwarz Kabel REAR RIGHT SPEAKER „+”, VIOLET – LAUTSPRECHER HINTEN LINKS „+”, violettes Kabel REAR RIGHT SPEAKER „-”, VIOLET/BLACK – LAUTSPRECHER HINTEN LINKS „-”, violett/ schwarz Kabel
www.peiying.pl
76
ALLGEMEINE FUNKTIONEN
ALLGEMEINE FUNKTIONEN
Die Taste Reset
EIN / AUS-SCHALTEN
FRONTPLATTE
ENTRIEGELN
LCD BILDSCHIRM
SENSOR
Die Taste Reset (1) ist im Gehäuse hinter der Frontplatte eingesetzt. Drücken Sie die Taste Frontplatte entriegeln, Reset mit einem Stift oder einem dünnen Metall-Objekt aktivieren. (Verwenden Sie keine scharfen Gegenstände um Schäden am Gerät zu vermeiden.) Die Taste Reset ist in den folgenden Fällen zu betätigen:
- Die erstmalige Inbetriebnahme des Geräts, wenn alle Kabel angeschlossen sind.
- Nach Austausch der Fahrzeugbatterie
- Wenn keine Tasten funktionieren.
- Wenn das ERROR Symbol, angezeigt wird
HINWEIS: Durch drücken der Reset Taste wird das Gerät in seinen Ausgangszustand versetzt; alle Einstellungen und Speicherungen werden gelöscht. Wenn durch drücken von Reset, das Gerät immer noch nicht funktioniert, verwenden Sie bitte ein Wattestäbchen in Alkohol getränkt, um den Stecker hinter der Frontplatte zu reinigen.
Drücken Sie die Taste (3) um das Gerät einzuschalten. Nochmaliges drücken schaltet das Gerät aus.
Zum abnehmen der Frontplatte drücken Sie die Taste Entriegeln (13) und entfernen Sie die Frontplatte.
Der LCD Bildschirm (12) zeigt die aktuellen Funktionen des Gerätes an.
Sensor(4) für Fernbedienung (Optional).
– QUELLE AUSWÄHLEN
MODUS
LAUTSTÄRKE
77
Drücken Sie die Taste (10) {MOD] zur Auswahl der Wiedergabe von Radio, AUX IN, USB oder SD/MMC. HINWEIS: Wenn das Gerät eingeschaltet ist, schließen Sie einen USB-Speicher oder eine SD/MMC – Speicherkarte an und drücken die Taste (12) für die Auswahl von USB oder SD/MMC.
Drücken Sie [VOL>] oder [VOL<] um die Lautstärke zu erhöhen oder zu verringern.
www.peiying.pl
ALLGEMEINE FUNKTIONEN
AUSWAHLTASTE
MENU
TON AUS
Drücken Sie wiederholt die Auswahltaste (2) [SEL] zur Auswahl von Lautstärke (Voreingestellt) Bass, Hohe Töne, Balance, Fader, Loudness, EQ, DX/Lokal, Stereo/Mono in folgender Reihenfolge:
Durch wiederholtes drücken der Auswahltaste (2) können Sie folgende Optionen im Wiedergabemodus auswählen:
Wenn EQ Ausgewählt ist, drücken Sie die Taste [VOL<] oder [VOL>] zur Auswahl der gewünschten Klangeinstellung. Es stehen 5 Einstellungen in folgender Reihenfolge zur Verfügung:
HINWEIS: Nach Auswahl der gewünschten Option, wird die Einstellung durch drücken der Taste [VOL<] oder [VOL>] vorgenommen. Wenn keine Einstellungen vorgenommen werden kehrt die Anzeige nach einigen Sekunden in den vorherigen Zustand zurück. Die Einstellungen für BASS und HÖHEN werden beim Einschalten von EQ auf die vorherigen Werte zurückgesetzt. BASS und HÖHEN können nicht verstellt werden.
Durch kurzes drücken der Taste (4) wird der Ton abgeschaltet und „MUTE“ wird am Display angezeigt. Nochmaliges drücken schaltet den Ton wieder ein.
www.peiying.pl
78
RADIOFUNKTIONEN
AUSWAHL DER
BANDBREITE
WELLENBEREICH
AUSWÄHLEN
ANZEIGEN DER
RADIOSENDER
AUTOMATISCHE
SPEICHERUNG
AUTOMATISCHE
SENDERSUCHE
Im Radiomodus drücken Sie die Auswahltaste (2) für einige Sekunden und danach die Taste [VOL<] oder [VOL>] zur Auswahl der Zone in folgender Reihenfolge:
HINWEIS: Die Zonenauswahl ist nur im Radiomodus möglich.
Wiederholtes drücken der Taste (8) Wellenbereich [BND], wird der Wellenbereich in folgender Ordnung ausgewählt:
(Optional:)
HINWEIS: Bei der Wiedergabe von ID3 Musik, drücken Sie die Taste (8) Wellenbereich [BND] für die Informationen.
Drücken Sie kurz die Taste (8) [AMS/ ] für kurzes Anzeigen der Radiosender.
Drücken Sie die Taste (8) [AMS/ ] für einige Sekunden zur automatischen Speicherung.
Drücken Sie die Taste (9) ( oder ) für einige Sekunden zur automatischen Suche.
MANUELLE UND AUTOMATISCHE
SENDERSUCHE
AUSWAHL GESPEICHERTER
RADIOSTATIONEN
79
Drücken Sie die Taste (9) ( oder ) für einige Sekunden: Wenn „MANUELL“ [MANUAL] im Display angezeigt wird, drücken Sie die Taste (9) ( oder ) für die manuelle Suche abwärts oder aufwärts. Wenn „AUTOMATISCH“ [AUTO] im Display angezeigt wird, drücken Sie die Taste (9) ( oder ) für einige Sekunden für die automatische Suche.
Drücken Sie die Taste (6) Aufwärts oder (7) Abwärts zur Auswahl der gespeicherten Radiostation.
www.peiying.pl
RDS
TONEINSTELLEN
Durch drücken der Auswahltaste (2) [SEL] können Sie folgende Optionen auswählen:
Um eine Funktion Auszuwählen drücken Sie kurz die Auswahltaste (2) bis die gewünschte Funktion im Display erscheint. Regeln Sie Lautstärke, Bass, Höhen, Balance, Fader, Loudness, Equalizer, Lokal, Stereo/Mono durch drücken der Tasten (2) [VOL<] oder [VOL>]. Wenn keine Einstellungen vorgenommen werden kehrt die Anzeige nach einigen Sekunden in den vorherigen Zustand zurück. Wenn die Funktion EQUALIZER [EQ] ausgewählt wurde, drücken Sie die Taste [VOL<] oder [VOL>] zur Auswahl der gewünschten Klangeinstellung:
Die Einstellungen für BASS und HÖHEN werden beim Einschalten von Equalizer auf die vorherigen Werte zurückgesetzt. BASS und HÖHEN können nicht verändert werden.
AF – alternative frequenzen
Die Anzeige „AF“ Erscheint sobald AF eingeschaltet wird durch drücken der Taste. Die Suche nach einer alternativen Frequenz beginnt sobald das Radiosignal zu schwach wird. Bei FM Empfang, wenn AF Eingeschaltet ist, die Funktionen Suchen, Speichern, Auto, können nur RDS ­Programme empfangen und gespeichert werden. Trotzdem, wenn die Option ITALIA aktiviert ist, können alle Programme die den Grenzwert überschreiten Empfangen und Gespeichert werden
INDIKATOR
AF ON AF OFF AF miga
Option AF EIN, Empfang von RDS Informationen Option AF AUS Option AF EIN, kein Empfang von RDS Informationen
KONDITIONEN
REGION AF –Beim drücken der Taste AF (9) länger als eine Sekunde wird in Modus REGION EIN/AUS umgeschaltet EIN (ON) – PI- Code (Programm - Identifikations- Code) wird überprüft wenn AF Kontrolle im Gange ist AUS (OFF) – PI – Code und Flächendeckung werden nicht überprüft wenn AF Kontrolle im Gange ist
Verkehrsinformationen (TA)
Die Taste TA hat folgende Funktionen: TA EIN Im Display wird TA Angezeigt. Wenn Verkehrsinformationen gesendet werden, wird die aktuelle Tonquelle unterbrochen. Wenn das Volumen unter 24 ist, wird das Volumen auf 24 gestellt und nach den Verkehrsinformationen wieder zurückgestellt Wenn das Volumen bei einer Verkehrsinformation geregelt wird, ist nur das vorherige Volumen gültig. Wenn TA Eingeschaltet ist, die Funktionen Suchen, Automatische Speicherung können empfangen oder gespeichert werden nur wenn der Identifikationskode des Verkehrsinformationen Programms erhalten wird Wenn TA Eingeschaltet ist, der Identifikationskode des Verkehrsinformationen Programms wird nicht in einer bestimmten Zeit Empfangen SUCHEN TA: die TA Suche ist aktiviert.
Programmtyp (PTY)
RADIO MODUS Drücken der Taste Modus länger als 1 Sekunde aktiviert die Funktion PTY. Vorheriger PTY wird angezeigt beim drücken der Taste PTY. Wenn keine andere Taste in den nächsten 2 Sekunden gedrückt wird, Vorheriger PTY wird gesucht. Im LOOP 1 wenn der gesuchte Programmtyp nicht gefunden wird, erscheint die Anzeige „NO PTY“. Zwei Programmtypen stehen zur Verfügung: SPRACHE (SPEECH) UND MUSIK (MUSIC). Einmaliges drücken von PTY: Option Musik oder Sprache. Durch drehen des Lautstärkereglers auswählen
www.peiying.pl
80
USB, SD/MMC FUNKTIONEN
Für Musikwiedergabe von USB-Speicher oder SD/MMC Speicherkarte, Speicher in den zugehörigen Steckplatz (17) USB oder (14) SD/MMC einstecken, drücken Sie die Taste (10) [MOD] zur Auswahl von USB oder SD/MMC. Die Wiedergabe beginnt automatisch. (Siehe Bild unten):
AUSWAHL DER
MELODIE
VORLAUF UND
RÜCKLAUF
WIEDERGABE-PAUSE
SD/MMC Speicherkarte einstecken
Während der Wiedergabe drücken Sie die Taste (9) oder für vorherige oder nächste Melodie. Die Nummer der Melodie wird am Bildschirm angezeigt.
Halten Sie die Taste (9) oder gedrückt für Rücklauf oder Vorlauf. Die Wiedergabe beginnt bei loslassen der Taste.
Drücken Sie die Taste (8) [AMS/ ] für Pause. Nochmaliges drücken beendet die Pause.
USB-Speicher einstecken
81
www.peiying.pl
USB, SD/MMC FUNKTIONEN
AUSWAHLTASTE
MENU
HINWEISE ZUR MP3/WMA WIEDERGABE
Dieses Gerät kann MP3 Dateien abspielen. Dennoch MP3 Dateien und akzeptierte Formate sind begrenzt.
TRANSFERRATEN
Das Gerät unterstützt eine Transferrate von bis zu 64 KBit / sek.
AUX IN FUNKTIONEN: Externes Gerät am AUX IN Stecker (18) an der Frontplatte Anschließen. Drücken Sie die Taste (11) [MOD] und wählen Sie „AUX IN“. Drücken Sie wiederholt die Auswahltaste (2) [SEL] zur Auswahl von Lautstärke (Voreingestellt) Bass, Hohe Töne, Balance, Fader, Loudness, Equalizer in folgender Reihenfolge:
Wenn EQ Ausgewählt ist, drücken Sie die Taste (2) [VOL>] oder [VOL<] zur Auswahl der gewünschten Klangeinstellung. Es stehen 5 Einstellungen in folgender Reihenfolge zur Verfügung:
Drücken Sie die Taste (2) [VOL>] oder [VOL<] zur Einstellung der ausgewählten Funktion. Wenn keine Einstellung während der nächsten Sekunden erfolgt, kehrt die Anzeige in den vorherigen Zustand zurück. Die Einstellungen für Bass und Hohe Töne können im Equalizer ­Modus nicht verändert werden
ELEKTRONISCHER SCHOCKPROTEKTOR
120 Sekunden für WMA aufgenommen mit 44,1 KHz, 128 Kbit/sek.
www.peiying.pl
82
GEMISCHTE DATEIFORMATE
GEMISCHTE DATEIFORMATE
Beim Einstecken eines gemischten Discs - USB Speichermodul oder SD-Karte - (Formate MP3, WMA, JPG oder MPEG4) beginnt die Wiedergabe automatisch, wie folgt:
MUSIKWIEDERGABE
Durch drücken der Auswahltasten, Pfeil auf die gewünschte Melodie setzen (oder direkt durch die Zahlentasten auswählen) und ENTER drücken. Die Wiedergabe beginnt. HINWEIS: Durch drücken der rechten Auswahltaste wird der Auswahlstatus der Melodie, Bilder, oder Filme angezeigt. Durch die Auswahltasten links, rechts im Ordner blättern und durch ENTER auswählen. Durch drücken der linken Auswahltaste kehrt man zum Ordner zurück.
BILDWIEDERGABE
Durch drücken der Auswahltasten, Pfeil auf das gewünschte Bild setzen (oder direkt durch die Zahlentasten auswählen) und ENTER drücken. Das ausgewählte Bild erscheint im Display. Durch drücken der Auswahltasten, , , , wird das Bild in verschiedene Winkel gedreht. Durch drücken der Taste STOPP kehrt das Bild in den Ausgangszustand zurück. HINWEIS: Durch drücken der rechten Auswahltaste wird der Auswahlstatus der Melodie, Bilder, oder Filme angezeigt. Durch die Auswahltasten links, rechts im Ordner blättern und durch ENTER (6) auswählen.
VIDEOWIEDERGABE
Durch drücken der Auswahltasten, , , , , Pfeil auf den gewünschten Film setzen (oder direkt durch die Zahlentasten auswählen) und ENTER drücken. Die Wiedergabe beginnt. HINWEIS: Durch die Auswahltasten links, rechts im Ordner blättern und durch ENTER auswählen. Durch drücken der linken Auswahltaste kehrt man zum Ordner zurück.
Diese Funktion ist optional, siehe komprimierte Videodateien (DIVX/MPEG4), AVI-Dateien können abgespielt werden.
83
www.peiying.pl
USB-T
CLKCLK
FERNBEDIENUNG
1. Taste Ein/Aus
2. Taste Wiedergabe/Pause
3. Taste Ton Aus
4. Auswahltasten
5. Taste Lokal LO/DX
6. Taste ENTER
7. Taste Lautstärke regeln (VOL +/-)
8. Taste Suchen / Vorherige/ Nächste
9. Taste Kanal/ Sprachauswahl
10. Taste Bildschirmmenü/ Wellenbereich
11. Taste Ton auswählen/ Einstellen
12. Taste Wiederholung
CLEARCLEAR
#
*
13. Taste Equalizer EQ
14. Zahlentasten
15. Taste Schneller Rücklauf
16. Taste Schneller Vorlauf
17. Taste Uhr Anzeigen/ Zeiteinstellung
18. Taste Einstellung der Wiedergabe
19. Taste Modus
20. Taste STOPP
21. Taste Winkel
22. Taste Zeitlupe
23. Taste Titel /PBC-Menü /APS-Kontrolle
24. Taste Menü einstellen
25. Taste Einstellungene
www.peiying.pl
84
FUNKTIONEN DER FERNBEDIENUNG
AUSTAUSCH DER BATTERIE DER FERNBEDIENUNG
Wenn die Reichweite der Fernbedienung nachläst, oder nicht mehr Funktioniert, muss die Batterie Ausgetauscht werden. Verwenden Sie für die neue Batterie den Typus CR2025. Beim Einlegen der Batterie achten Sie auf die korrekte Polarität.
1.Ziehen Sie das Batteriefach hinaus bei gedrückter Sicherung.
2. Legen Sie die Batterie mit dem (+) Zeichen nach oben in den Halter.
3. Schieben Sie das Batteriefach in die Fernbedienung.
Taste Ein/Aus
Drücken Sie die Taste (1) zum Ein oder Ausschalten des Gerätes.
Taste Pause/Start
Drücken Sie die Taste (2) um die Wiedergabe anzuhalten. Nochmaliges drücken startet die Wiedergabe.
Taste Ton Aus
Durch drücken der Taste (3) wird der Ton abgeschaltet oder wieder eingeschaltet.
Auswahltasten
Drücken Sie die Auswahltasten (4) um eine Option zu suchen und mit der Taste (6) ENTER oder (2) START ausgewählt. HINWEIS: Diese Funktion ist nur im Hauptmenü aktiv.
Taste Wellenbereich/TV System
Im RADIO MODUS, drücken Sie die Taste (10) [BAND/SYS] um den Wellenbereich auszuwählen. Im TV MODUS drücken Sie die Taste (10) [BAND/SYS] um das TV System auszuwählen: AUTO, PAL oder NTSC.
85
www.peiying.pl
FUNKTIONEN DER FERNBEDIENUNG
Taste Lautstärke regeln (+/-)
Drücken Sie die Taste (7) VOL+ sau VOL- um die Lautstärke zu regeln.
Taste Suchen/Melodie Auswählen / Vorlauf/Rücklauf
Im RADIO MODUS, drücken Sie die Tasten (8) Frequenz suchen oder Frequenz Suchen zur manuellen Einstellung des Senders Beim drücken für mehrere Sekunden ist Automatische Sendersuche ausgewählt. Im MP4 MODUS drücken Sie die Tasten (8) Vorlauf /Rücklauf um die nächste oder vorherige Melodie Auszuwählen. Längeres drücken startet den schnellen Vorlauf (Rücklauf)
Taste Programm starten
Während der Wiedergabe drücken Sie die Taste (9) PROG um das Menü Programm zu starten. Drücken Sie die Auswahltaste (4) und die Zahlentasten (14) zum auswählen der Melodien. HINWEIS: ST funktioniert nur im RADIO. Modul
Taste Bildschirmmenü aktivieren
Im USB oder SD Modus, drücken Sie die Taste (10) OSD. Im Display erscheint Melodie/Kapitel/Zeit HINWEIS: Im MP3/WMA Modus erscheinen im Display nur Ordner und Melodien.
Taste Ton auswählen/ Einstellen VOL/ BAS/ TRE/ BAL/ FAD
Im RADIO MODUS, drücken Sie wiederholt die Auswahltaste (25) [SEL] um folgende Optionen auszuwählen:
HINWEIS: Nach der Auswahl der Option kann diese durch die tasten Lautstärke regeln (VOL+/-) eingestellt werden. Wenn die Option EQUALIZER aktiv ist, drücken Sie die Taste SEL um folgende Optionen auszuwählen (BASS /TREBLE sind inaktiv):
www.peiying.pl
86
FUNKTIONEN DER FERNBEDIENUNG
Zahlentasten
Im RADIO MODUS können Sie einen von 6 gespeicherten Sendern durch drücken der Zahlentasten (14) auswählen. Sie können auch die Melodie direkt auswählen. Auswählen von Melodie 15 zu Beispiel: Taste 10+ und danach 5. HINWEIS: Im MP3 oder WMA MODUS wenn die Taste 10+ als erste gedrückt wird funktioniert sie al 10+, 20+ beim zweiten Mal drücken, 30+ beim dritten Mal, usw.
Balance rechts/links/stereo
Durch drücken der Taste (11) AUDIO regeln Sie den Ton zwischen den Lautsprechern rechts, links oder stereo.
Modus Auswählen
Drücken Sie die Taste (19) MODE um die Wiedergabe von RADIO, USB/SD/MMC oder AUX. Auszuwählen
Wiedergabe anhalten
Drücken Sie die Taste (20) STOP um die Wiedergabe anzuhalten. Nochmaliges drücken beendet die Wiedergabe.
87
www.peiying.pl
EINSTELLUNGEN
f. Bewertung (FSK)
Bewertung der Programme mit den Auswahltasten einstellen und durch drücken von ENTER Bestätigen. 1: [KID SAFE] Für Kinder Freigegeben Programme können von Kindern Angesehen werden 2: [G] Freigegeben für alle Altersklassen. 3: [PG] Die Erlaubnis der Eltern wird benötigt. 4: [PG 13] Verboten für Kinder unter 13 Jahren. 5: [PG-R] Auswählen wenn die DVD mit “PG-R”. Beschriftet ist. Kinder unter 17 Jahren nur mit Erlaubnis der Eltern. 6: [R] Kinder unter 17 Jahren nur zusammen mit den Eltern oder einem Erwachsenen. 7: [NC-17] Verboten für Kinder unter 17 Jahren. 8: [ADULT] Nur für Erwachsene.
e. Werkseinstellungen
Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt.
a. Bildschirmmenü
b. Audiosprache
B. SPRACHEINSTELLUNGEN
Einstellen der Sprache für Bildschirmmenü, Audio, Untertitel, und Menü
www.peiying.pl
c. Untertitelsprache
88
EINSTELLUNGEN
d. Menüsprache
C. AUDIOEINSTELLUNGEN
a. Audioausgang
SPDIF/PCM Wenn das Gerät an zwei Kanälen digitaler Stereoverstärker, angeschlossen ist, wird diese Einstellung ausgewählt. Wenn die Disk mit Dolby Digital oder MPEG aufgenommen wurde, wird das analoge oder optische Ausgangssignal des Gerätes auf zwei Kanäle durch das Modul PCM aufgeteilt.
b. Taste
D. VIDEOEINSTELLUNGEN
AUDIO OUT – AUDIOAUSGANG KEY – TASTE EXIT SETUP – EINSTELLUNGEN ENDEN
Zur Aktivierung des Audioausgangs vom Anlog/Optischen Modul zum SPDIF/RAW oder SPDIF/PCM Modul.
SPDIF/OFF Der analoge Ausgang hat Kein Signal.
SPDIF/RAW Wenn das Gerät, an einen analogen oder optischen Verstärker verbunden ist, sollten Sie diese Einstellung vornehmen. Wenn die Disk mit Dolby Digital, DTS oder MPEG aufgenommen wurde ist das analoge oder optische Ausgangssignal des Gerätes das gleiche mit dem digitalen Signal (RAW-Format) des Datenträgers. Der benutzte Verstärker muss Dolby Digital, DTS oder MPEG entschlüsseln können
89
Diese Einstellungen werden verwendet um Helligkeit, Kontrast, Farbton, Sättigung, oder Bildschärfe durch die Auswahltasten zu regeln. Durch drücken von ENTER wird die Einstellung (Menü) aktiviert. HINWEIS: Videoeinstellungen sind nur im TV/AV Modus möglich.
BRIGHTNESS – HELLIGKEIT CONTRAST – KONTRAST HUE – FARBTON SATURATION – FARBSÄTTIGUNG SHARPNESS – BILDSCHÄRFE EXIT SETUP – AUSWAHL BEENDEN
www.peiying.pl
EINSTELLUNGEN
a. Helligkeit
b. Kontrast
d. Farbsättigung
e. Bildschärfe
c. Farbton
www.peiying.pl
E. LAUTSPRECHEREINSTELLUNGEN
90
EINSTELLUNGEN
F. DIGITALE EINSTELLUNGEN
Diese Einstellungen werden verwendet um Funktionsmodus, dynamische Bandbreite und Stereomodus zu regeln.
OP MODE – OP MODUS DOLBY DIGITAL DYNAMIC RANGE – DYNAMISCHE BANDBREITE DUAL MONO – ZWEIFACH MONO EXIT SETUP – AUSWAHL BEENDEN
a. OP Modus
c. Zweifach Mono
Stereoeinstellungen: Stereo, Mono links, Mono rechts, Zweifach Mono.
Zur Einstellung des DOLBY DIGITAL Decoders.
b.Dynamische Bandbreite
Zur Einstellung der Dynamischen Bandbreite
91
www.peiying.pl
(Rys. 2)
GERÄTEMONTAGE
Geräteeinbau
1. Armaturenbrett
2. Rahmen
Nach dem Einlegen in das Armaturenbrett, wählen Sie die Halter abhängig von der Dicke des Armaturenbretts und biegen sie diese um den Rahmen zu befestigen (Abb. 1)
3. Schraube
1. Armaturenbrett
2. Mutter (5mm)
3. Sicherungsscheibe
4. Schraube (5 x 25mm)
5. Schraube
6. Montageband Verwenden Sie das Montageband zur Sicherung der Rückseite des Geräts. Das Band kann bis zum gewünschte Winkel gebogen werden. (Abb. 2)
7. Flachscheibe
Geräteausbau
(Rys. 3)
www.peiying.pl
1. Rahmen (Abb. 3)
2. Legen Sie die Finger in die Nut im vorderen Rahmen und ziehen Sie um den Rahmen zu entfernen. (Um den Rahmen wieder zu befestigen, einfach mit dem Schlitz nach unten eindrücken).
3. Löseschlüssel Setzen Sie die beigelegten Löseschlüssel in die Nut auf beiden Seiten des Geräts so ein das się mit einem Klicken einrasten. Durch ziehen an beiden Schlüssel wird das Gerät aus dem Armaturenbrett entfernt.
92
GERÄTEMONTAGE
Einbau des Gerätes im werkseitigen Schacht
Montagehalter:
1. Wählen Sie eine Position, wo die Bohrungen des Halters und der zentralen Einheit in der gleichen Linie sind und ziehen Sie die zwei Schrauben an jeder Seite an. Verwenden Się entweder Ankerbolzen (5x5mm) oder Schrauben mit Senkkopf (4x5mm).
2. Schraube
3. Armaturenbrett.
OBS.: La metoda B nu se utilizeaza suportul metalic, inelul dreptunghiular de plastic si banda de montaj.
EINSETZEN UND ABNEHMEN DER FRONTPLATTE
Einsetzen Die Kerbe A (siehe Bild) in die Welle B einstecken und leicht in die linke Seite drücken.
Abnehmen Drücken Sie die Taste (13) Frontplatte Entriegeln [REL] (rechts oben) zum entfernen der Frontplatte.
Wenn die Frontplatte aufklappt, in einen Winkel von 900 halten und nach links herausziehen
Entriegeln
HINWEIS: Für ein sicheres Aufbewahren, Frontplatte nach den abnehmen in die mitgelieferte Schutzhülle stecken.
93
www.peiying.pl
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
BETRIEBSSPANNUNG: LAUTSPRECHERIMPEDANZ:
MAXIMALE AUSGANGSLEISTUNG: ABMESSUNGEN: MONTAGEABMESSUNGEN: TONKONTROLLE GEWICHT:
VIDEO SEKTION
VIDEO SYSTEM: VIDEO AUSGANG: HORIZONTALE AUFLÖSUNG:
AUDIO SEKTION
MAXIMALER AUSGANGSPEGEL: FREQUENZGANG: SIGNAL- RAUSCHABSTAND: STATIONEN TRENNUNG:
RADIO FM
EMPFANGSBEREICH (MHz):
ZWISCHENFREQUENZ (IF): SENSIBILITÄT (S/N-30 dB): KANALTRENNUNG:
SIGNAL- RAUSCHABSTAND: FREQUENZGANG:
RADIO MW
EMPFANGSBEREICH (KHz):
ZWISCHENFREQUENZ (IF): SENSIBILITÄT (S/N-20dB):
12 V Gleichstrom, negativer Masseanschluss
4 Ω
50W x 4 (CH) MOSFET 8 dB (Bass 100 Hz, Hohe Töne 10 KHz) 192 X 178 X 50 mm (Dx Wx H) 169 X 182 X 53mm (D x W x H)
1.75 kg
4:3 Letter Box, 4:3 Pan Scan, 16:9 Breitwinkel
1.0V P-P 75 Ω 500
2 Vrms (+3dB) 20 Hz ~ 20 KHz 85dB
80dB
87.5 ~108 MHz (Europa)
87.5 ~ 107.9 (USA) 65 ~ 108MHz (OIRT)
10.7 MHz 12 dBµ 30 dB (1 KHz) 60dB 30~15000Hz
522 ~1620 kHz (Europa/ OIRT) 530 ~ 1710Khz (USA) 450 KHz 32 dBµ
HINWEIS: TECHNISCHE DATEN KÖNNEN OHNE VORANKÜNDIGUNG GEÄNDERT WERDEN
Korrekte Entsorgung dieses Produkts (Elektromüll)
(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dam normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden
www.peiying.pl
94
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
