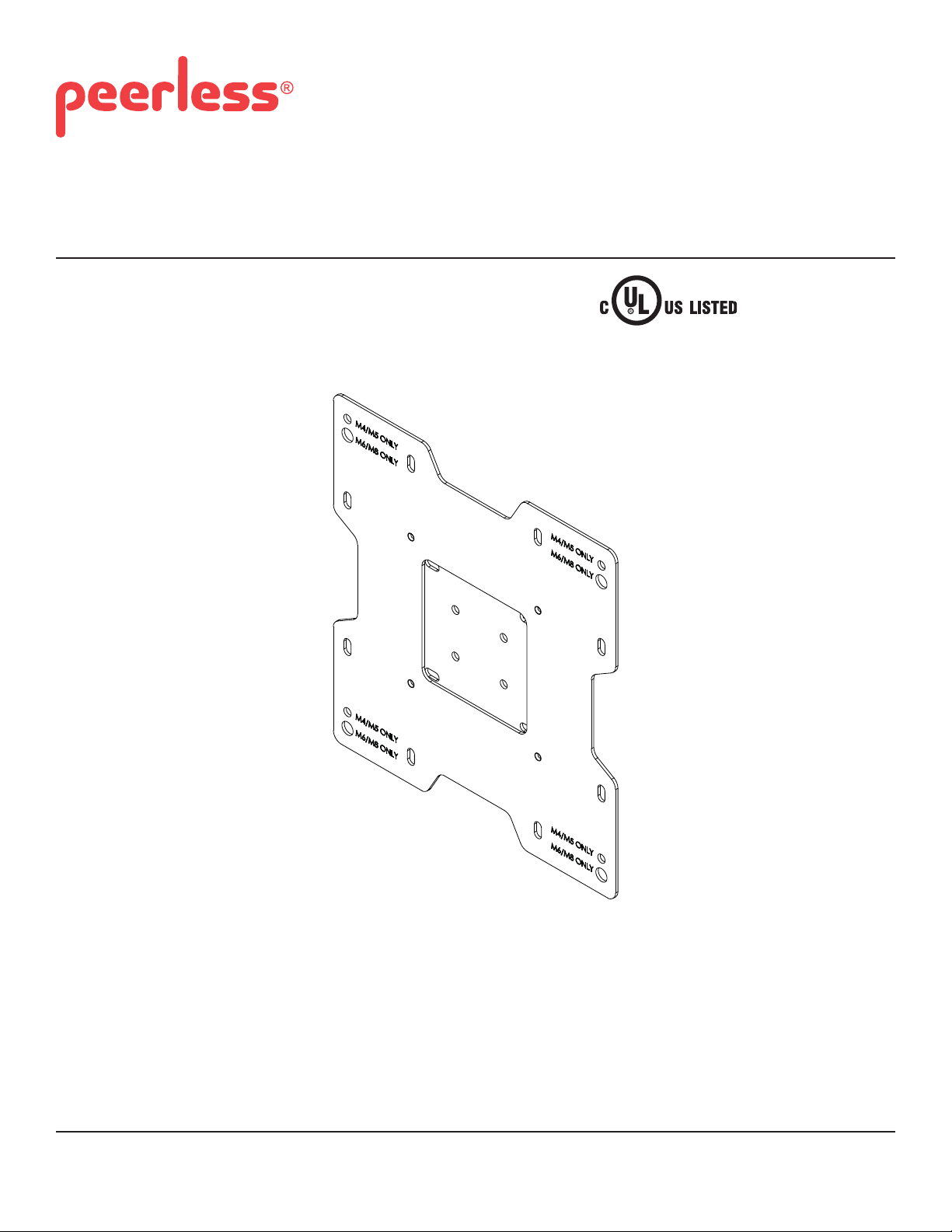

Installation and Assembly: PeerCare™ Medical

Antimicrobial Universal Flat Wall Mount for 22" - 40" (56 - 102 cm) Flat Panel Displays

Models: SF632-AB, SF632-AW

Max UL Load Capacity: 115 lb (52.2 kg)

Features:

• Treated with Agion® medical antimicrobial ﬁ nish in black or white designed to assist with infection control

• Ultra-slim design holds the display ﬂ at against the wall

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com

ISSUED: 10-03-11 SHEET #: 203-9041-2 02-08-12

NOTE: Read entire instruction sheet before you start installation and assembly.

WARNING

• Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.

• This product should only be installed by someone of good mechanical aptitude, has experience with basic building construction, and fully understands these instructions.

• Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.

• Never exceed the Maximum UL Load Capacity. See page one.

• If mounting to wood wall studs, make sure that mounting screws are anchored into the center of the studs. Use of an "edge to edge" stud ﬁ nder is highly recommended.

• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.

• Tighten screws ﬁ rmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding power.

• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal injury.

• This product was designed to be installed on the following wall construction only;

WALL CONSTRUCTION HARDWARE REQUIRED

• Wood Stud Included

• Wood Beam Included

• Solid Concrete Included

• Cinder Block Included

• Metal Stud Do not attach except with Peerless Metal Stud Accessory Kit - ACC215

(not evaluated by UL);

• Brick Contact Qualiﬁ ed Professional (not evaluated by UL)

• Other or unsure? Contact Qualiﬁ ed Professional (not evaluated by UL)

Tools Needed for Assembly

• stud ﬁ nder ("edge to edge" stud ﬁ nder is recommended)

• phillips screwdriver

• drill

• 5/16" (8 mm) bit for concrete and cinder block wall

• 5/32" (4 mm) bit for wood stud wall

• level

Table of Contents

Parts List.................................................................................................................................................................................3

Installation to Single Wood Stud Wall .....................................................................................................................................4

Installation to Solid Concrete or Cinder Block ........................................................................................................................5

Attaching Adapter Plate to Display with VESA 200 or 200 x 100 Mounting Pattern ...............................................................6

Attaching Hook Bracket to Display with VESA 75 or 100 Mounting Pattern ...........................................................................7

Installing and Removing Flat Panel Display ...........................................................................................................................8

Recommended Cleaning Guidelines ......................................................................................................................................9

2 of 29

ISSUED: 09-19-11 SHEET #: 203-9041-2 02-08-12

Before you begin, make sure all parts shown are included with your product.

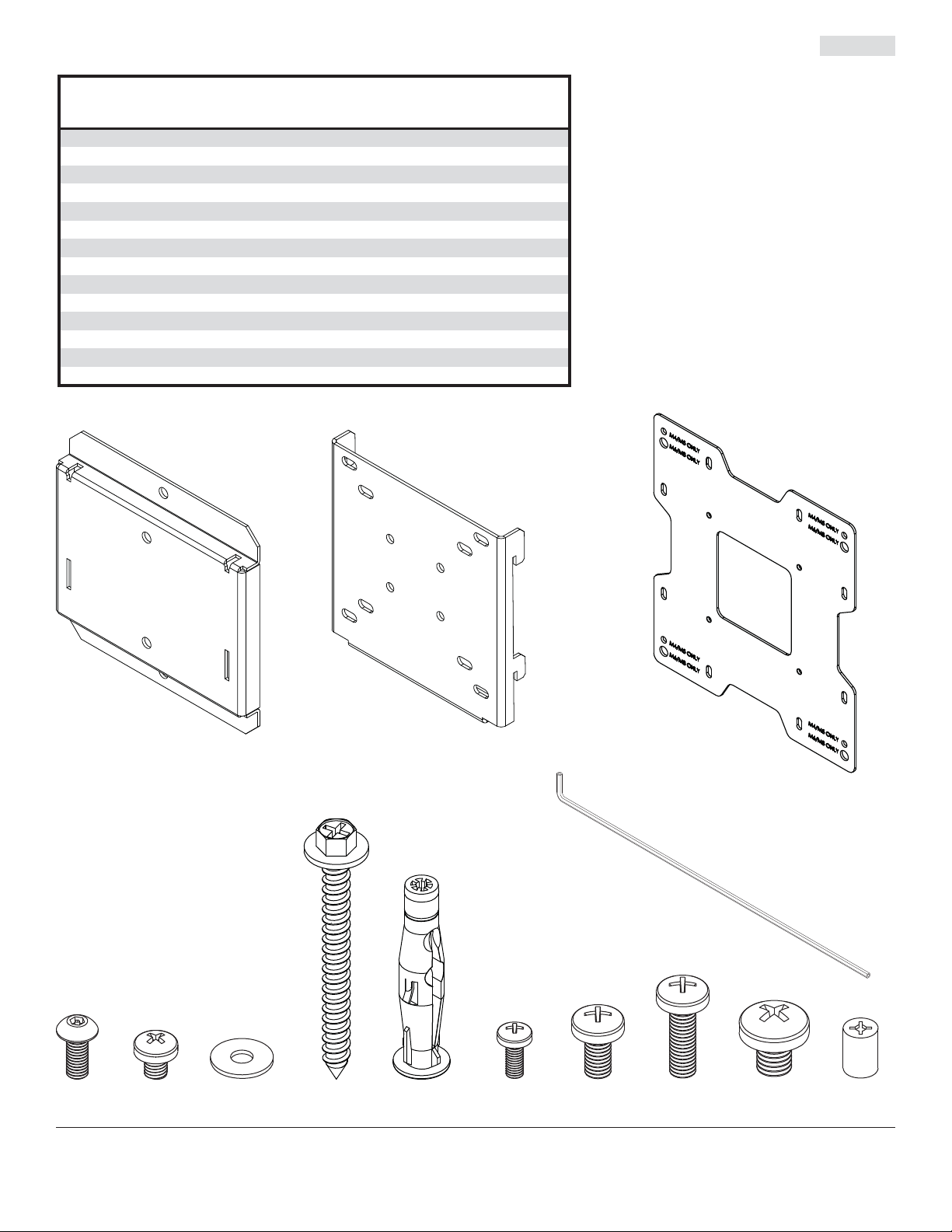

Parts List

Description Qty Part # Part #

wall plate 1 095-S1320 095-S2320

B hook bracket 1 095-S1321 095-S2321 C adapter plate 1 095-S1721 095-S2721 D M5 x 12 mm screw 2 520-1064 520-1064 E M5 x 6 mm phillips screw 4 520-1023 520-1023 F #10 flat washer 4 540-9400 540-9400 G #14 x 2.5" wood screw 2 5S1-015-C03 5S1-015-C03 H concrete anchor 2 590-0320 590-0320

I M4 x 10 mm phillips screw 4 504-9012 504-9012

J M6 x 12 mm phillips screw 4 520-1128 520-1128

M6 x 20 mm phillips screw 4 520-9402 520-9402

L M8 x 10 mm phillips screw 4 520-1605 520-1605 M 4 mm security allen wrench 1 560-1145 560-1145 N

retaining spacer 4 590-5005 590-5005

Parts may appear slightly different than illustrated.

SF632-AB SF632-AW

GHFEJKLID

3 of 29

ISSUED: 09-19-11 SHEET #: 203-9041-2 02-08-12

Installation to Single Wood Stud Wall

WARNING

• Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.

• Tighten wood screws so that wall plate is ﬁ rmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.

• Never tighten in excess of 80 in. • lb (9 N.M.).

• Make sure that mounting screws are anchored into the center of the stud. The use of an "edge to edge" stud ﬁ nder is highly recommended.

• Hardware provided is for attachment of mount through standard thickness drywall or plaster into wood studs. Installers are responsible to provide hardware for other types of mounting situations (not evaluated by UL).

Use a stud ﬁ nder to locate the edges of the stud. Use of an edge-to-edge stud ﬁ nder is highly recommended.

Based on its edges, draw a vertical line down the stud’s center. Place wall plate (A) on wall as a template, making sure that the two mounting holes are over the stud centerline. Level plate, and mark the center of the two holes. Drill two 5/32" (4 mm) dia. holes 2.5" (64 mm) deep. Make sure that the wall plate is level, secure it using two #14 x 2.5" wood screws (G) as shown.

Skip to step 2 on page 6 for VESA 200 mm and 200 mm x 100 mm patterns.

Skip to step 2 on page 7 for VESA 75 mm and 100 mm patterns.

4 of 29

ISSUED: 09-19-11 SHEET #: 203-9041-2 02-08-12

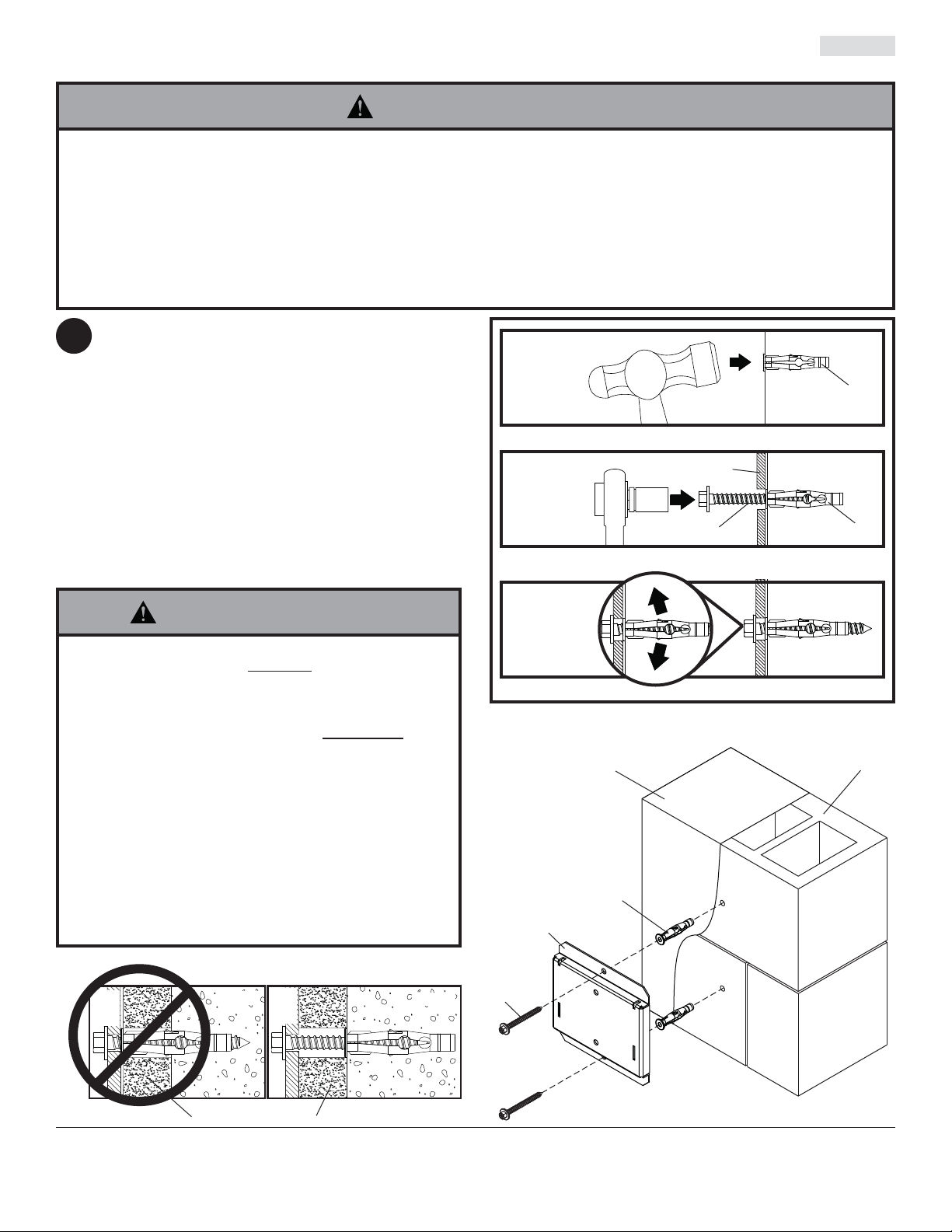

Installation to Solid Concrete or Cinder Block

WARNING

• When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1" (25 mm) minimum from the side of the block. Cinder block must meet ASTM C-90 speciﬁ cations. It is suggested that a standard electric drill on slow setting is used to drill the hole instead of a hammer drill to avoid breaking out the back of the hole when entering a void or cavity.

• Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor.

• Make sure that the wall will safely support four times the combined load of the equipment and all attached hardware and components.

Make sure that wall plate (A) is level, use it as a

template to mark two mounting holes. Drill two 5/16" (8 mm) dia. holes to a minimum depth of 2.5" (64 mm). Insert anchors (H) in holes ﬂ ush with wall as shown (right). Place wall plate over anchors and secure with two #14 x 2.5" screws (G). Level, then tighten all fasteners.

Skip to step 2 on page 6 for VESA 200 mm and 200 mm x 100 mm patterns.

Skip to step 2 on page 7 for VESA 75 mm and 100 mm patterns.

Drill holes and insert anchors (H).

concrete surface

Place plate (A) over anchors (H) and secure with screws (G).

WARNING

• Tighten screws so that wall plate is ﬁ rmly attached, but do not overtighten. Overtightening can damage screws, greatly reducing their holding power.

• Never tighten in excess of 80 in. • lb (9 N.M.).

• Always attach concrete expansion anchors directly to load-bearing concrete.

• Never attach concrete expansion anchors to concrete covered with plaster, drywall, or other ﬁ nishing material. If mounting to concrete surfaces covered with a ﬁ nishing surface is unavoidable (not evaluated by UL), the ﬁ nishing surface must be counterbored as shown below. Be sure concrete anchors do not pull away from concrete when tightening screws. If plaster/drywall is thicker than 5/8" (16 mm), custom fasteners must be supplied by installer (not evaluated by UL).

INCORRECT CORRECT

plate

CUTAWAY VIEW

wall

plaster/ dry wall

concrete

wall

plate

plaster/ dry wall

concrete

Tighten all fasteners.

SOLID CONCRETE

CINDER BLOCK

5 of 29

ISSUED: 09-19-11 SHEET #: 203-9041-2 02-08-12

Attaching Adapter Plate to Display with VESA 200 or 200 x 100 Mounting Pattern

NOTE: For VESA 75 mm and 100 mm patterns, see

following page.

Thread M5 socket pin screws (D) onto hook bracket

(B) making the screws ﬂ ush with bracket as shown. Attach hook bracket (B) onto adapter plate (C)

using four M5 x 6 mm screws (E) and #10 washers (F) as shown.

FOR VESA 200 x 100 MOUNTING PATTERN:

Choose hole pattern as shown below. Attach adapter plate (C) to back of display using four M4 or M6 screws (I, J, K) as shown below.

I, J, K

FOR VESA 200 MOUNTING PATTERN USING M4 SCREWS:

Attach adapter plate (C) to back of display with four M4 screws (I) using hole pattern shown below.

WARNING

• If screws don't get three complete turns in the display inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to display or product may fail.

FOR VESA 200 MOUNTING PATTERN USING M6 OR M8 SCREWS:

Attach adapter plate (C) to back of display with four M6 or M8 screws (J, K, L) using hole pattern shown below.

6 of 29

J, K, L

ISSUED: 09-19-11 SHEET #: 203-9041-2 02-08-12

Attaching Hook Bracket to Flat Panel Display Using VESA 75 and 100 mm Mounting Patterns

Thread M5 phillips screws (D) onto hook bracket (B)

making the screws ﬂ ush with bracket as shown in ﬁ gures 2.1 and 2.2.

ﬁ g. 2.1

ﬁ g. 2.2

WARNING

• If screws don't get three complete turns in the display inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to display or product may fail.

FOR VESA 75 MOUNTING PATTERN:

3 3

Choose hole pattern as shown below. Attach hook bracket (B) to back of display using four M4 screws (I) as shown below.

FOR VESA 100 MOUNTING PATTERN:

Choose hole pattern as shown below. Attach hook bracket (B) to back of display using four M4 screws (I) as shown below.

7 of 29

ISSUED: 09-19-11 SHEET #: 203-9041-2 02-08-12

Installing and Removing Flat Panel Display

Hook display onto wall plate (A) ﬁ gure 4.1. Tighten

M5 x 12 mm screws (D), shown in ﬁ gure 4.2 and detail 1. Tighten screws using 4 mm security allen wrench (O).

To remove display from mount, loosen screws (D) and lift display off of mount.

WARNING

• Do not lift more weight than you can handle. Use additional man power or mechanical lifting equipment to safely handle placement of the display.

• Failure to lock hook bracket with screws (D) can cause display to come off mount if hit accidentally.

CAUTION

• Do not tighten screws with excessive force. Overtightening can cause damage to mount. Tighten screws to 20 in. • lb (2.26 N.M.) maximum torque.

ﬁ g. 4.1

DISPLAY

ﬁ g. 4.2

DETAIL 1

8 of 29

ISSUED: 09-19-11 SHEET #: 203-9041-2 02-08-12

Recommended Cleaning Guidelines

The following procedures are not guaranteed to control infection. An infection control administrator or epidemiologist should be consulted regarding cleaning procedures and processes.

Most painted components will withstand cleaning by commonly used, diluted, non-abrasive solutions such as quaternary ammonia compounds, ammonia enzyme cleaners, and bleach or alcohol solutions. However, it is recommended that any surface be tested in an inconspicuous area prior to determine the propensity for discoloration.

• Pen or permanent and dry erase markers can be removed with 91% isopropyl alcohol and a soft cloth.

• Iodine stains can be removed with commonly used cleaners and a soft cloth.

• Never use steel wool or other abrasive materials that will damage the surface ﬁ nish.

• Do not use Acetone, mineral spirits, abrasive cleansers, paint thinner or any other harsh or toxic chemicals to clean your product. These solvents will damage the surface ﬁ nish.

WARNING

• To avoid risk of electric shock, do not expose electrical components to water, cleaning solutions or other potentially corrosive liquids or substances.

• Do not use ﬂ ammable cleaners on product surfaces due to close proximity of electrical power and equipment.

9 of 29

All other brand and product names are trademarks or registered trademarks of their respective owners.

ISSUED: 09-19-11 SHEET #: 203-9041-2 02-08-12

Peerless Industries, Inc.

2300 White Oak Circle

Aurora, Il 60502

www.peerlessmounts.com

Instalación y ensamblaje: PeerCare™ Médico Antimicrobiano Soporte Universal de Pared Plano para 22" - 40" (56 - 102 cm) Pantallas Planas

Modelos: SF632-AB, SF632-AW

Máx capacidad de carga: 115 lb (52.2 kg)

Características:

• Tratado con Agion® acabado médico antimicrobiano negro o blanco diseñado para ayudar en el control de infecciones

• El diseño ultra esbelto sostiene la pantalla a ras de la pared

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com

PUBLICADO: 09-19-11 HOJA #: 203-9041-2 02-08-12

Español

Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.

ADVERTENCIA

• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuníquese con su distribuidor local.

• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga experiencia en construcción básica de ediﬁ cios y que entienda estas instrucciones en su totalidad.

• Asegúrese de que la superﬁ cie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los ﬁ jadores y componentes.

• Nunca sobrepase la capacidad máxima de UL soportar carga. Vea la página 10.

• Si va a instalar el producto en una pared con montantes de madera, asegúrese de que los tornillos de montaje estén anclados en el centro de los montantes. Se recomienda utilizar un localizador de montantes de "borde a borde".

• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo con más seguridad.

• Apriete los tornillos con ﬁ rmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede disminuir signiﬁ cativamente su fuerza de ﬁ jación.

• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar fallas del producto y lesiones a individuos.

• Este producto fue diseñado para ser instalado en paredes con la siguiente construcción solamente:

CONSTRUCCIÓN DE LA PARED ACCESORIOS NECESARIOS

• Montante de madera Incluido

• Viga de madera Incluido

• Concreto macizo Incluido

• Bloque de hormigón de escorias Incluido

• Montante de metal No lo instale excepto con el juego de accesorios de Peerless para

montantes de metal - ACC215

• Ladrillo Comuníquese con un profesional caliﬁ cado (no evaluados por UL)

• ¿Otra superﬁ cie o no está seguro? Comuníquese con un profesional caliﬁ cado (no evaluados por UL)

(no evaluados por UL);

Herramientas necesarias para el ensamblaje

• localizador de montantes (se recomienda uno de "borde a borde")

• destornillador phillips

• taladro

• broca de 5/16" (8 mm) para paredes de concreto y de bloque de hormigón de escorias

• broca de 5/32" (4 mm) para paredes con montantes de madera

• nivel

Tabla de contenido

Lista de piezas.....................................................................................................................................................................12

Instalación en una pared con montante de madera único ..................................................................................................13

Instalación en una pared de concreto macizo o de bloques de hormigón de escorias .......................................................14

Fijación de la placa de montaje a pantallas con conﬁ guraciones de montaje VESA 200 o 200 x 100 ...............................15

Fijación de la placa de montaje a pantallas con conﬁ guraciones de montaje VESA 75 o 100 ...........................................16

Instalación y desinstalación de la pantalla plana ................................................................................................................17

Recomendaciones para la limpieza.....................................................................................................................................18

11 de 29

PUBLICADO: 09-19-11 HOJA #: 203-9041-2 02-08-12

Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran.

Español

Lista de Piezas

Descripción Cant. N° de pieza N° de pieza

placa de pared 1 095-S1320 095-S2320

B soporte de gancho 1 095-S1321 095-S2321 C placa adaptadora 1 095-S1721 095-S2721 D tornillo phillips M5 x 12 mm 2 520-1064 520-1064

E tornillo phillips M5 x 6 mm 4 520-1023 520-1023

F arandela plana N.° 10 4 540-9400 540-9400 G tornillo para madera de 14 x 2.5" 2 5S1-015-C03 5S1-015-C03 H anclajes para concreto 2 590-0320 590-0320

I tornillo phillips M4 x 10 mm 4 504-9012 504-9012

J tornillo phillips M6 x 12 mm 4 520-1128 520-1128

tornillo phillips M6 x 20 mm 4 520-9402 520-9402

L tornillo phillips M8 x 10 mm 4 520-1605 520-1605 M llave allen de seguridad de 4 mm 1 560-1145 560-1145 N

espaciador de retención 4 590-5005 590-5005

Las piezas podrían verse ligeramente diferentes a las ilustradas.

SF632-AB SF632-AW

GHFEJKLID

12 de 29

PUBLICADO: 09-19-11 HOJA #: 203-9041-2 02-08-12

Español

Instalación en una pared con montante de madera único

ADVERTENCIA

• El instalador tiene que asegurarse de que la superﬁ cie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los ﬁ jadores y componentes.

• Apriete los tornillos de madera de manera que la placa de pared se ﬁ je ﬁ rmemente, pero no en exceso. Apretarlos en exceso puede dañar los tornillos y puede disminuir signiﬁ cativamente su fuerza de ﬁ jación.

• Nunca apriete a más de 80 pulg-lb (9 N•m).

• Asegúrese de que los tornillos de montaje estén anclados en el centro del montante. Se recomienda utilizar un localizador de montantes de "borde a borde".

• Los accesorios para la instalación que se proveen son para ﬁ jar el soporte a montantes de madera a través de tabique de yesocartón o yeso de espesor estándar. Los instaladores son responsables de suministrar los accesorios necesarios para otros tipos de instalaciones

Utilice un localizador de montantes para localizar los bordes del montante. Se recomienda utilizar un localizador

de montantes de "borde a borde". Tomando los bordes como punto de referencia, trace una línea vertical por el centro del montante. Coloque la placa de pared (A) en la pared para utilizarla como plantilla; asegúrese de que los dos agujeros de montaje estén sobre la línea que trazó por el centro. Nivele la placa y marque el centro de los dos agujeros. Taladre dos agujeros de 5/32" (4 mm) de diámetro y 2.5" (64 mm) de profundidad. Asegúrese de que la placa esté nivelada, fíjela utilizando dos tornillos para madera de 14 x 2.5" (G), como se muestra.

Proceda al paso 2 de la página 15 para ver las conﬁ guraciones de montaje VESA 200 mm y 200 mm x 100 mm.

Proceda al paso 2 de la página 16 para ver las conﬁ guraciones de montaje VESA 75 mm y 100 mm.

(no evaluados por UL).

13 de 29

PUBLICADO: 09-19-11 HOJA #: 203-9041-2 02-08-12

Instalación en una pared de concreto macizo o de bloques de hormigón

Español

de escorias

ADVERTENCIA

• Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" en el agujero, que pueda usar para los anclajes para concreto. ¡No taladre en juntas de argamasa! Asegúrese de hacer la instalación en la parte sólida del bloque, por lo general, a un mínimo de 1" (25 mm) del extremo del bloque. Los bloques de hormigón de escorias tienen que cumplir las especiﬁ caciones de la ASTM C-90. Se sugiere utilizar un taladro eléctrico convencional a baja velocidad para hacer el agujero en vez de un taladro percutor para no perforar el fondo del agujero al entrar en un vacío o una cavidad.

• El concreto tiene que tener una densidad mínima de 2,000 psi. Es posible que un concreto de menos densidad no sostenga el anclaje para concreto.

• Asegúrese de que la superﬁ cie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los ﬁ jadores y componentes.

Asegúrese de que la placa de pared (A) esté

nivelada y utilícela como plantilla para marcar dos agujeros de montaje. Taladre dos agujeros de 5/16" (8 mm) de diámetro a una profundidad mínima de 2.5" (64 mm). Inserte los anclajes (H) en los agujeros a ras con la pared, como se muestra (a la derecha). Coloque la placa de pared sobre los anclajes y fíjela con dos tornillos de 14 x 2.5" (G). Nivele y apriete todos los sujetadores.

Proceda al paso 2 de la página 15 para ver las conﬁ guraciones de montaje VESA 200 mm y 200 mm x 100 mm. Proceda al paso 2 de la página 16 para ver las conﬁ guraciones de montaje VESA 75 mm y 100 mm.

Perfore los agujeros y después inserte los anclajes (H).

Coloque la placa (A) sobre los anclajes (H) y fíjela con los tornillos (G).

superﬁ cie de

concreto

ADVERTENCIA

• Apriete los tornillos de manera que la placa de pared se ﬁ je ﬁ rmemente, pero no en exceso. Apretarlos en exceso puede dañar los tornillos y puede disminuir signiﬁ cativamente su fuerza de ﬁ jación.

• Nunca apriete a más de 80 pulg-lb (9 N•m).

• Siempre ﬁ je los anclajes para concreto directamente en la pared que sostiene la carga.

• Nunca ﬁ je los anclajes para concreto a una pared de concreto recubierta con yeso, tabique de yeso-cartón u otro material de acabado. Si es inevitable hacer la instalación en una superﬁ cie de concreto recubierta con una superﬁ cie de acabado

evaluados por UL), la superﬁ cie de acabado tiene que ser

escariada, como se muestra abajo. Asegúrese de que los anclajes para concreto no se separen del concreto cuando apriete los tornillos. Si el grosor de la capa de yeso o tabique de yeso-cartón tiene un grosor mayor de 5/8", el instalador tiene que suministrar las ﬁ jaciones especiales

por UL).

INCORRECTO

placa de pared

concreto

placa

pared

(no evaluados

(no

CORRECTO

concreto

Apriete todas las ﬁ jaciones.

CONCRETO MACIZO

BLOQUE DE HORMIGÓN DE ESCORIAS

VISTA EN CORTE

yeso / tabique de yeso-cartón

14 de 29

PUBLICADO: 09-19-11 HOJA #: 203-9041-2 02-08-12

Fijación de la placa adaptadora a pantallas con conﬁ guraciones de montaje VESA 200 ó 200 x 100

NOTA: En el caso de las conﬁ guraciones de montaje VESA® 75 mm y 100 mm, pase a la próxima página.

Enrosque los tornillos pasadores de cabeza hueca

de M5 (D) en el soporte de gancho (B) hasta que queden a ras del soporte, como se muestra.

Fije el soporte de gancho (B) a la placa adaptadora (C) usando cuatro tornillos de M5 x 6 mm (E) y cuatro arandelas N.° 10 (F), como se muestra.

PARA LAS CONFIGURACION DE MONTAJE

VESA 200 X 100 MM:

Escoja una conﬁ guración de agujeros, como se muestra abajo. Fije la placa adaptadora (C) a la parte trasera de la pantalla usando cuatro tornillos de M4 o M6 (I, J, K), como se muestra abajo.

Español

PARA LAS CONFIGURACION DE MONTAJE VESA 200 MM USANDO M4 SCREWS:

Fije la placa adaptadora (C) a la parte trasera de la pantalla con cuatro tornillos de M4 (I) con usando conﬁ guración de agujeros.

I, J, K

ADVERTENCIA

• Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y el soporte todavía no está ﬁ rme, se podría dañar la pantalla o el producto podría no funcionar bien.

PARA LAS CONFIGURACION DE MONTAJE VESA 200 MM USANDO M6 O M8 SCREWS:

Fije la placa adaptadora (C) a la parte trasera de la pantalla con cuatro tornillos de M6 o M8 (J, K, L) usando conﬁ guración de agujeros.

J, K, L

15 de 29

PUBLICADO: 09-19-11 HOJA #: 203-9041-2 02-08-12

Español

Fijación del soporte de gancho a pantallas con conﬁ guraciones de montaje VESA 75 ó 100

Enrosque los tornillos pasadores de cabeza hueca

de M5 (D) en el soporte de gancho (B) hasta que queden a ras del soporte, como se muestra en la ﬁ gura 2.1 y ﬁ gura 2.2.

ﬁ g. 2.1

ﬁ g. 2.2

ADVERTENCIA

EN EL CASO DE LA CONFIGURACIÓN DE

3 3

MONTAJE VESA® 75:

Escoja un patrón de agujeros, como se muestra abajo. Fije la soporte de gancho (B) a la parte trasera de la pantalla usando cuatro tornillos de M4 (I), como se muestra abajo.

EN EL CASO DE LA CONFIGURACIÓN DE MONTAJE VESA® 100:

Escoja un patrón de agujeros, como se muestra abajo. Fije la soporte de gancho (B) a la parte trasera de la pantalla usando cuatro tornillos de M4 (I), como se muestra abajo.

16 de 29

PUBLICADO: 09-19-11 HOJA #: 203-9041-2 02-08-12

Instalación y desinstalación de la pantalla plana

Español

Enganche la pantalla en la placa de pared (A),

ﬁ gura 4.1. Apriete los tornillos de M5 x 12 mm (D), mostrados en la ﬁ gura 4.2 y en el detalle 1. Apretar tornillos use una llave allen de seguridad de 4 mm (O).

Para quitar la pantalla del soporte, aﬂ oje los tornillos (D) y levante la pantalla para sacarla del soporte.

ADVERTENCIA

• No levante más peso del que puede manejar. Cuente con otra persona que lo ayude o utilice un equipo mecánico de izar para levantar y colocar la pantalla con seguridad.

• No trabar el soporte de gancho con el tornillo (D) puede causar que la pantalla se caiga del soporte si recibe un golpe accidental.

PRECAUCIÓN

• No apriete los tornillos con fuerza excesiva. Apretarlos

en exceso puede dañar el soporte. Apriete los tornillos a un máximo de 20 pulg-lb (2.26 N•m) de par torsor.

ﬁ g. 4.1

PANTALLA

ﬁ g. 4.2

DETALLE 1

17 de 29

PUBLICADO: 09-19-11 HOJA #: 203-9041-2 02-08-12

Recomendaciones para la limpieza

No se garantiza que los siguientes procedimientos controlarán las infecciones. Se debe consultar a un manejador de control de infecciones o un epidemiólogo respecto a los procedimientos y procesos de limpieza.

La mayoría de los componentes pintados resistirán la limpieza con soluciones sin abrasivos diluidas de uso común como los compuestos de amoniaco cuaternario, limpiadores con enzimas de amoniaco y soluciones con blanqueador o alcohol. Sin embargo, se recomienda que se haga una prueba en un área discreta de la superﬁ cie antes de determinar la propensión a descolorarse.

• Las marcas de bolígrafo o marcadores permanentes y de borrado en seco se pueden eliminar con alcohol isopropílico al 91% y un paño suave.

• Las manchas de yodo se pueden eliminar con limpiadores de uso común y un paño suave.

• No use esponjas de acero ni otros materiales abrasivos que puedan dañar el acabado de la superﬁ cie.

• No use acetona, alcoholes minerales, limpiadores abrasivos, solvente de pintura ni ningún otro químico áspero o tóxico para limpiar el producto. Estos solventes dañarán el acabado de la superﬁ cie.

Español

ADVERTENCIA

• Para evitar el riesgo de choque eléctrico, no exponga los componentes eléctricos al agua, a soluciones limpiadoras ni a otros líquidos o sustancias potencialmente corrosivos.

• No use limpiadores inﬂ amables en las superﬁ cies del producto debido a la proximidad a tomas de corriente y otros equipos eléctricos.

18 de 29

Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.

PUBLICADO: 09-19-11 HOJA #: 203-9041-2 02-08-12

Peerless Industries, Inc.

2300 White Oak Circle

Aurora, Il 60502

www.peerlessmounts.com

Installation et montage : PeerCare™ Médicaux Antimicrobien Support Mural Plat Universel Pour 22" - 40" (56 - 102 cm) Écrans Plats

Modèle: SF632-AB, SF632-AW

Capacité de charge max: 115 lb (52.2 kg)

Caractéristiques :

• Traité avec Agion®ﬁ ni médicaux antimicrobien noir ou blanc conçu pour aider à prévenir les infections.

• Conception ultra-mince permettant de maintenir l’écran à plat contre le mur

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com

PUBLIÉ LE : 09-19-11 FEUILLE no : 203-9041-2 02-08-12

Français

Remarque : lisez entièrement la ﬁ che d’instructions avant de commencer l’installation et l’assemblage.

AVERTISSEMENT

• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette ﬁ che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de contacter leur distributeur local.

• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une expérience de la construction immobilière et ayant bien compris ces instructions.

• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés.

• Ne dépassez jamais la capacité de charge maximum établie par l’UL. Reportez-vous à la page 19.

• Lors d’une installation sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrées au centre des montants. L’utilisation d’un localisateur de montants « bord à bord » est fortement recommandée.

• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.

• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire considérablement la capacité de support.

• Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une défaillance du produit et des blessures corporelles.

• Ce produit a été conçu uniquement pour une installation sur les types de murs ci-dessous :

TYPE DE MUR PIÈCES DE FIXATION REQUISES

• Montant en bois Incluses

• Poutre en bois Incluses

• Béton plein Incluses

• Bloc de béton de mâchefer Incluses

• Montant métallique Ne pas installer sur ce type de mur sauf à l’aide de l’ensemble d’accessoires Peerless pour montants métalliques - ACC215 (non évalué UL);

• Brique Contacter un professionnel qualiﬁ é (non évalué UL)

• Autre, ou vous n’êtes pas sûr ? Contacter un professionnel qualiﬁ é (non évalué UL)

Outils nécessaires au montage

• localisateur de montants (un localisateur de montants « bord à bord » est recommandé)

• tournevis Phillips

• perceuse

• foret de 5/32 po (4 mm) pour les murs à montants en bois

• foret de 5/16 po (8 mm) pour les murs à block de béton

• niveau

Tabla de contenido

Lista de piezas..................................................................................................................................................................... 21

Instalación en una pared con montante de madera único .................................................................................................. 22

Instalación en una pared de concreto macizo o de bloques de hormigón de escorias ....................................................... 23

Fijación de la placa de montaje a pantallas con conﬁ guraciones de montaje VESA 200 ou 200 x 100 mm ...................... 24

Fijación de la placa de montaje a pantallas con conﬁ guraciones de montaje VESA 75 ou 100 ......................................... 25

Instalación y desinstalación de la pantalla plana ................................................................................................................ 26

Méthodes de nettoyage recommandées ............................................................................................................................. 27

20 sur 29

PUBLIÉ LE : 09-19-11 FEUILLE no : 203-9041-2 02-08-12

Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit.

Français

Lista de Piezas

Descripción Cant. N° de pieza N° de pieza

placa de pared 1 095-S1320 095-S2320

B soporte de gancho 1 095-S1321 095-S2321 C placa adaptadora 1 095-S1721 095-S2721 D tornillo phillips M5 x 12 mm 2 520-1064 520-1064

E tornillo phillips M5 x 6 mm 4 520-1023 520-1023

F arandela plana N.° 10 4 540-9400 540-9400 G tornillo para madera de 14 x 2.5" 2 5S1-015-C03 5S1-015-C03 H anclajes para concreto 2 590-0320 590-0320

I tornillo phillips M4 x 10 mm 4 504-9012 504-9012

J tornillo phillips M6 x 12 mm 4 520-1128 520-1128

tornillo phillips M6 x 20 mm 4 520-9402 520-9402

L tornillo phillips M8 x 10 mm 4 520-1605 520-1605 M llave allen de seguridad de 4 mm 1 560-1145 560-1145 N

espaciador de retención 4 590-5005 590-5005

Il est possible que les pièces semblent légèrement différentes de l’illustration.

SF632-AB SF632-AW

GHFEJKLID

21 sur 29

PUBLIÉ LE : 09-19-11 FEUILLE no : 203-9041-2 02-08-12

Français

Installation sur un mur à montant en bois simple

AVERTISSEMENT

• L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants.

• Serrez les vis à bois de manière que la plaque murale soit fermement ﬁ xée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

• Ne serrez jamais à plus de 9 Nm (80 po-lb).

• Assurez-vous que les vis de montage sont ancrées au centre des montants. L’usage d’un localisateur de montants « bord à bord » est fortement conseillé.

• La visserie est fournie pour ﬁ xer la monture à travers une cloison sèche ou du plâtre d’épaisseur standard et dans des montants en bois. Il appartient aux installateurs de fournir la visserie nécessaire pour d’autres types de situations (non évalué UL).

Repérez les bords du montant à l’aide d’un localisateur de montants. L’utilisation d’un localisateur de montants

« bord à bord » est fortement recommandée. Après avoir repéré les bords, tracez une ligne verticale le long du centre du montant. Posez la plaque murale (A) sur le mur comme gabarit, en veillant à ce que les deux trous de ﬁ xation soient sur la ligne médiane du montant. Mettez la plaque à niveau et marquez le centre des deux trous. Percez deux trous de 4 mm (5/32 po) de dia. et de 64 mm (2,5 po) de profondeur. Veillez à ce que la plaque murale soit de niveau et ﬁ xez-la à l’aide de deux vis à bois no 14 x 2,5 po (G) comme illustré.

Passez à l’étape 2 en page 24 pour les conﬁ gurations VESA 200 mm et 200 mm x 100 mm.

Passez à l’étape 2 en page 25 pour les conﬁ gurations VESA 75 mm et 100 mm.

22 sur 29

PUBLIÉ LE : 09-19-11 FEUILLE no : 203-9041-2 02-08-12

Français

Installation sur du béton plein ou un bloc de béton de mâchefer

AVERTISSEMENT

• Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vériﬁ ez que vous disposez d’une épaisseur de béton d’au moins 0,34 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à effectuer le montage dans une partie pleine du bloc, généralement à au moins 2,5 cm (1 po) du côté du bloc. Le bloc de béton de mâchefer doit être conforme aux spéciﬁ cations de l’ASTM C-90. Pour percer le trou, il est conseillé d’utiliser une perceuse électrique standard sur un réglage bas au lieu d’un marteau perforateur, aﬁ n d’éviter de briser la partie arrière du trou lorsque vous pénétrez un vide ou une cavité.

• Le béton doit avoir une densité minimale de 2 000 psi. Un béton de densité moindre risquerait de ne pas retenir un ancrage de béton.

• Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants.

Assurez-vous que la plaque murale (A) est de

niveau et utilisez-la comme gabarit pour marquer l’emplacement des deux trous de ﬁ xation. Percez deux trous de 8 mm (5/16 po) de dia. à une profondeur minimale de 64 mm (2,5 po). Insérez les chevilles d’ancrage (H) dans les trous au ras du mur comme illustré (à droite). Posez la plaque murale sur les chevilles d’ancrage et attachez-la à l’aide de deux vis n° 14 x 2,5 po (G). Assurez-vous qu’elle est de niveau, puis serrez toutes les ﬁ xations.

Passez à l’étape 2 en page 24 pour les conﬁ gurations VESA 200 mm et 200 mm x 100 mm. Passez à l’étape 2 en page 25 pour les conﬁ gurations VESA 75 mm et 100 mm.

Percez des trous et insérez les ancrages (H).

Placez la plaque (A) sur les ancrages (H) et ﬁ xez avec des vis (G).

surface en

béton

AVERTISSEMENT

• Serrez les vis de manière que la plaque murale soit fermement ﬁ xée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

• Ne serrez jamais à plus de 9 Nm (80 po-lb).

• Fixez toujours des ancrages de béton directement sur du béton porteur.

• Ne ﬁ xez jamais d’ancrages sur du béton recouvert de plâtre, une cloison sèche ou autre matériau de ﬁ nition. Si vous ne pouvez pas éviter d’effectuer le montage sur du béton recouvert d’une surface de ﬁ nition (non évalué UL), celle-ci doit être chambrée, comme indiqué ci-dessous. Assurezvous que les ancrages de béton ne se séparent pas du béton lorsque vous serrez les vis. Si l’épaisseur du plâtre / de la cloison sèche dépasse 1,5 cm (5/8 po), des ﬁ xations adaptées devront être fournies par l’installateur (non évalué UL).

plaque mural

INCORRECT

béton

plaque mural

CORRECT

béton

Serrez toutes les ﬁ xations.

BÉTON PLEIN

BLOC DE BÉTON DE MÂCHEFER

plâtre /

VUE EN COUPE

cloison sèche

plâtre / cloison sèche

23 sur 29

PUBLIÉ LE : 09-19-11 FEUILLE no : 203-9041-2 02-08-12

Fixation de la plaque d’adaptation à un écran compatible à la norme de montage VESA 200 ou 200 x 100

REMARQUE : Pour les conﬁ gurations VESA 75 mm et

100 mm, consultez la page suivante.

Insérez les vis à tête creuse M5 (D) dans le crochet

de support (B) en veillant à ce que les vis soient au ras du support comme illustré.

Fixez le crochet de support (B) à la plaque adaptatrice (C) à l’aide de quatre vis M5 x 6 mm (E) et de rondelles N.° 10 (F) comme illustré.

CONFIGURATION DE MONTAGE

VESA® 200 x 100 :

Choisissez la conﬁ guration de trous illustrée cidessous. Fixez la la plaque adaptatrice (C) au dos de l’écran à l’aide de quatre vis M4 ou M6 (I, J, K) comme illustré ci-dessous.

Français

CONFIGURATION DE MONTAGE VESA® 200 L'AIDE DE VIS M4:

Fixez la la plaque adaptatrice (C) au dos de l’écran à l’aide de quatre vis M4 (I) conﬁ guración a través de agujeros.

I, J, K

AVERTISSEMENT

• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à ﬁ xer solidement le support, l’écran peut être abîmé ou le produit détérioré.

CONFIGURATION DE MONTAGE VESA® 200 L'AIDE DE VIS M6 OU M8:

Fixez la la plaque adaptatrice (C) au dos de l’écran à l’aide de quatre vis M6 ou M8 (J, K, L) conﬁ guración a través de agujeros.

24 sur 29

J, K, L

PUBLIÉ LE : 09-19-11 FEUILLE no : 203-9041-2 02-08-12

Français

Fixation du support d’accrochage à un écran compatible à la norme de montage VESA 75 ou 100

Insérez les vis à tête creuse M5 (D) dans le crochet

de support (B) en veillant à ce que les vis soient au ras du support comme illustré à la ﬁ gure 2.1 et 2.2.

ﬁ g. 2.1

ﬁ g. 2.2

AVERTISSEMENT

CONFIGURATION DE MONTAGE VESA® 75 :

3 3

Choisissez la conﬁ guration de trous illustrée cidessous. Fixez le crochet de support (B) à l’arrière de l’écran à l’aide de quatre vis M4 (I), comme illustré ci-dessous.

CONFIGURATION DE MONTAGE VESA 100 :

Choisissez la conﬁ guration de trous illustrée cidessous. Fixez le crochet de support (B) à l’arrière de l’écran à l’aide de quatre vis M4 (I), comme illustré ci-dessous.

25 sur 29

PUBLIÉ LE : 09-19-11 FEUILLE no : 203-9041-2 02-08-12

Montage et démontage d’un écran plat

Français

Accrochez l'écran à la plaque murale (A) ﬁ gure 4.1.

Serrez les vis M5 x 12 mm (D), comme illustré à la ﬁ gure 4.2 et dans le dessin de détail 1. Serrer viz pour les vis M5 x 12 mm (D).

Pour retirer l’écran du support, desserrez les vis (D) et soulevez-le hors du support.

AVERTISSEMENT

• Ne soulevez pas plus de poids que vous ne pouvez en manipuler. Faites-vous aider ou utilisez un équipement mécanique pour placer l’écran en toute sécurité.

• Si les crochets de support ne sont pas ﬁ xés avec la vis (D), l’écran pourrait tomber du support, s’il est heurté accidentellement.

ATTENTION

• N’employez pas une force excessive pour serrer les vis. Un serrage excessif peut endommager le support. Serrez les vis à un couple maximum de 2,26 Nm (20 po-lb).

ﬁ g. 4.1

ECRAN

ﬁ g. 4.2

DÉTAIL 1

26 sur 29

PUBLIÉ LE : 09-19-11 FEUILLE no : 203-9041-2 02-08-12

Méthodes de nettoyage recommandées

Les procédures suivantes ne garantissent pas la prévention des infections. Il convient de consulter un administrateur de la prévention des infections ou un épidémiologiste concernant les procédures et processus de nettoyage.

La plupart des composants peints résistent au nettoyage avec des solutions non abrasives courantes, sous forme diluée, telles que : composés d’ammonium quaternaire, nettoyants enzymatique à base d’ammoniac, eau de Javel ou autres solutions à base d’alcool. Il est toutefois conseillé de faire un essai préalable sur une partie peu visible aﬁ n de déterminer la tendance à la décoloration.

• Les marques de stylo ou de marqueurs permanents et à essuyage à sec peuvent être éliminées à l’aide d’alcool isopropylique à 91% et d’un chiffon doux.

• Les taches d’iode peuvent être éliminées à l’aide de nettoyants courants et d’un chiffon doux.

• Ne jamais utiliser de laine d’acier ni d’autres matériaux abrasifs susceptibles d’endommager le ﬁ ni de la surface.

• Ne pas utiliser d’acétone, d’essences minérales, de nettoyants abrasifs, de diluant pour peintures ni aucun produit chimique toxique ou puissant pour nettoyer votre produit. Ces solvants endommagent le ﬁ ni de la surface.

Français

AVERTISSEMENT

• Pour éviter le risque de choc électrique, ne pas exposer les composants électriques à l’eau, à des solutions de nettoyage ni à d’autres liquides ou substances potentiellement corrosifs.

• Ne pas utiliser de nettoyants inﬂ ammables sur les surfaces du produit en raison de la proximité de l’alimentation et de l’équipement électriques.

27 sur 29
