Page 1
Record Your Model Number Here For Future Reference
Anote Aquí Número del Modelo Comprado Para Referencia Futura
Inscrivez le numéro de modèle ici pour pouvoir le retrouver.
86623
TWO HANDLE WASHERLESS KITCHEN FAUCET
MODELS P299565LF, P299568LF,P299575LF,
P299575LF-W, P99575LF & P299578LF
LLAVE DE FREGADEROS DOS MANIJAS SIN
ARANDELAS - MODELOS P299565LF, P299568LF,
P299575LF, P299575LF-W, P99575LF Y P299578LF
ROBINET SANS RONDELLE À DEUX MANETTES
POUR ÉVIER DE CUISINE - MODÈLES P299565LF,
P299568LF ,P299575LF, P299575LF-W, P99575LF
ET P299578LF

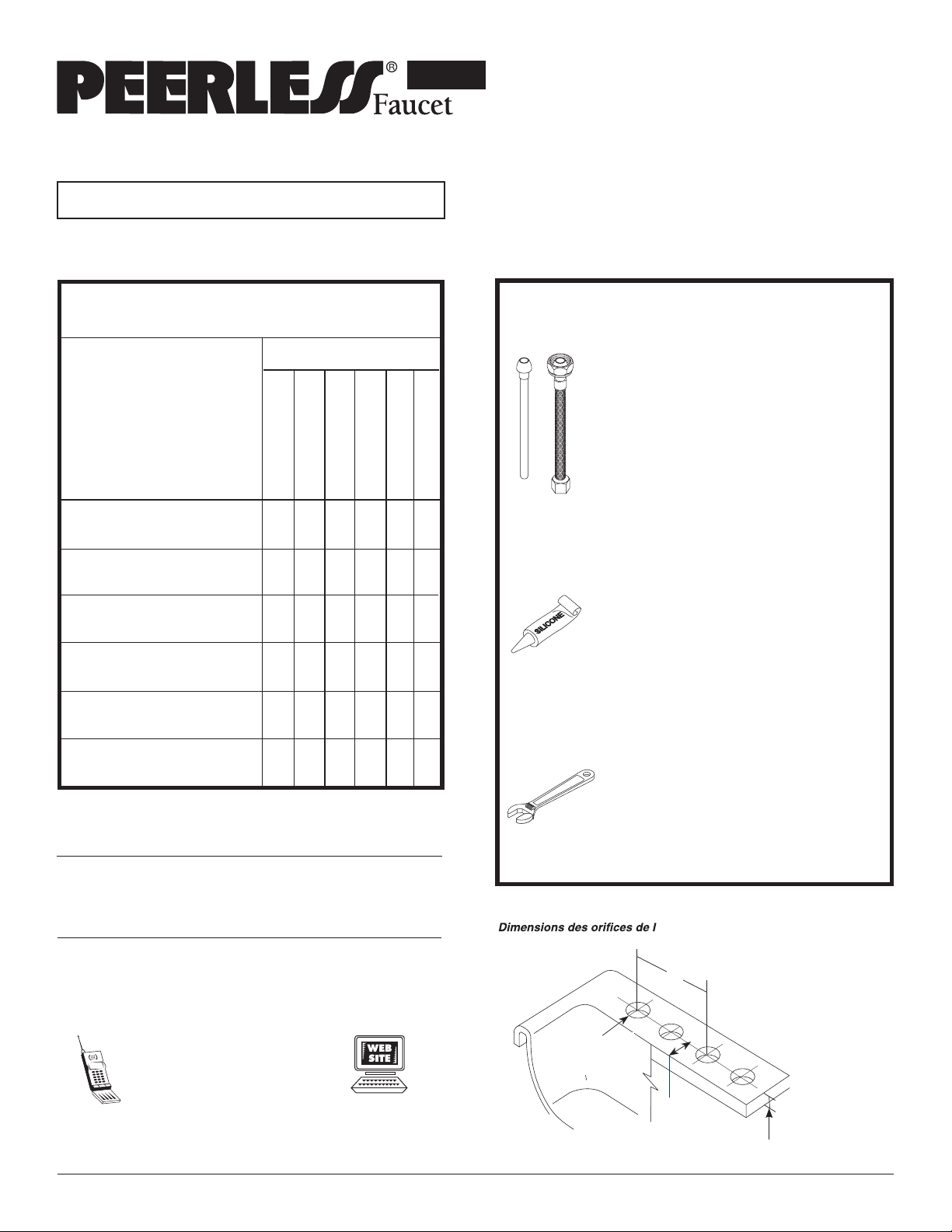

ASSEMBLY PARTS LIST
LISTA DE PIEZAS PARA LA INSTALACIÓN
LISTE DES PIЀCES
Quantity / Calidad / Quantité
Description
Descripción
Description
P299578LF
P99575LF
P299565LF
P299568LF
Faucet
Llave
Robinet
Gasket
Empaque
Joint
Locknuts
Contratuercas
Écrous de Blocage
Coupling Nuts
Tuercas de Acoplamiento
Écrou de Raccordement
Spray & Hose Assembly
Ensamble de la Rociador y Manguera
Douchette et Tuyau Souple
Spray Support
Soporte del Rociador
Support
Estimated Time For Assembly
The estimated time to install this faucet is 45 minutes. The estimated
time to install the spray & hose ass embly is 20 mi nutes. These
estimates do not include removing the old faucet and spray assembly.
Tiempo Estimado para Instalar
El tiempo estimado para instalar esta llave de agua es 45 minutos. El
tiempo estimado para instalar el ensamble del rociador y la manguera
es 20 minutos. Estos estimados no incluyen el tiempo que toma quitar
la llave de agua vieja y el ensamble del rociador.
Durée d’installation estimée
La durée d’installation de ce robinet est estimée à 45 minutes.
La durée d’installation estimée du renvoi mécanique est de 20
minutes. Ces estimations n’incluent pas la dépose du vieux robinet et
du vieux renvoi.
1 1 1 1 1 1
1 1 1 1 1 1
2 2 2 2 2 2
NA
NA
NA 1 1 1
NA
P299575LF-W
P299575LF
NA2 22 2 2
111 1
1
You may need
Usted puede necesitar
Articles dont vous pouvez avoir besoin:
Water supply hook-ups:
(NOT PROVIDED)
Choose hook-ups for 1/2" I.P.S. connections: Ball
nose riser (3/8" O.D. copper tubing), or 1/2" I.P.S.
faucet connector.
Suministros de agua:
(NO PROPORCIONADAS)
Escoja conexiones para I.P.S. de 1/2": Tubos
montante bola-nariz (tubería de cobre de 3/8" D.E.),
o conector de llave I.P.S. de 1/2".
Raccords :
(NON FOURNIS)
Choisissez des raccords compatibles 1/2 po IPS.
Tubes-raccords à portée sphérique (tube en cuivre
3/8 po d.e.) ou raccords de robinet 1/2 po IPS.
Silicone sealant:
(NOT PROVIDED)
If sink is uneven use silicone sealant under base
of faucet.
Sellador de silicón:
(NO PROPORCIONADAS)
Si el fregaderos está desnivelado use sellador
de silicón debajo de la base del borde.
Composé D'étanchéité à la silicone :
(NON FOURNIS)
si la surface de l’évier est inégale, appliquez du
composé d’étanchéité à la silicone sous la base
du robinet.
Wrench(es):
(NOT PROVIDED)
For faucet removal/installation.
Llave(s):
(NO PROPORCIONADAS)
Para quitar/instalación de fregaderos.
Clé(s):
(NON FOURNIS)
pour pose et dépose de robinet
Sink Hole Dimensions
Dimensiones del Hoyo Fregaderos
’évier
8"
(20.32 cm)
The Peerless
Installation Helpline
1-3/8" Dia.
(34.9 mm)
1-800-438-6673
www.peerlessfaucet.com
Instruction Manual Printed in China
Manual de Instrucciones Impreso en China
Manuel d’instructions Imprimé en Chine
08/29/2014 1 86623 Rev.A
2"Max.
(50.8mm)
1-1/2"Max. (38mm)
Page 2
1
2
1
1

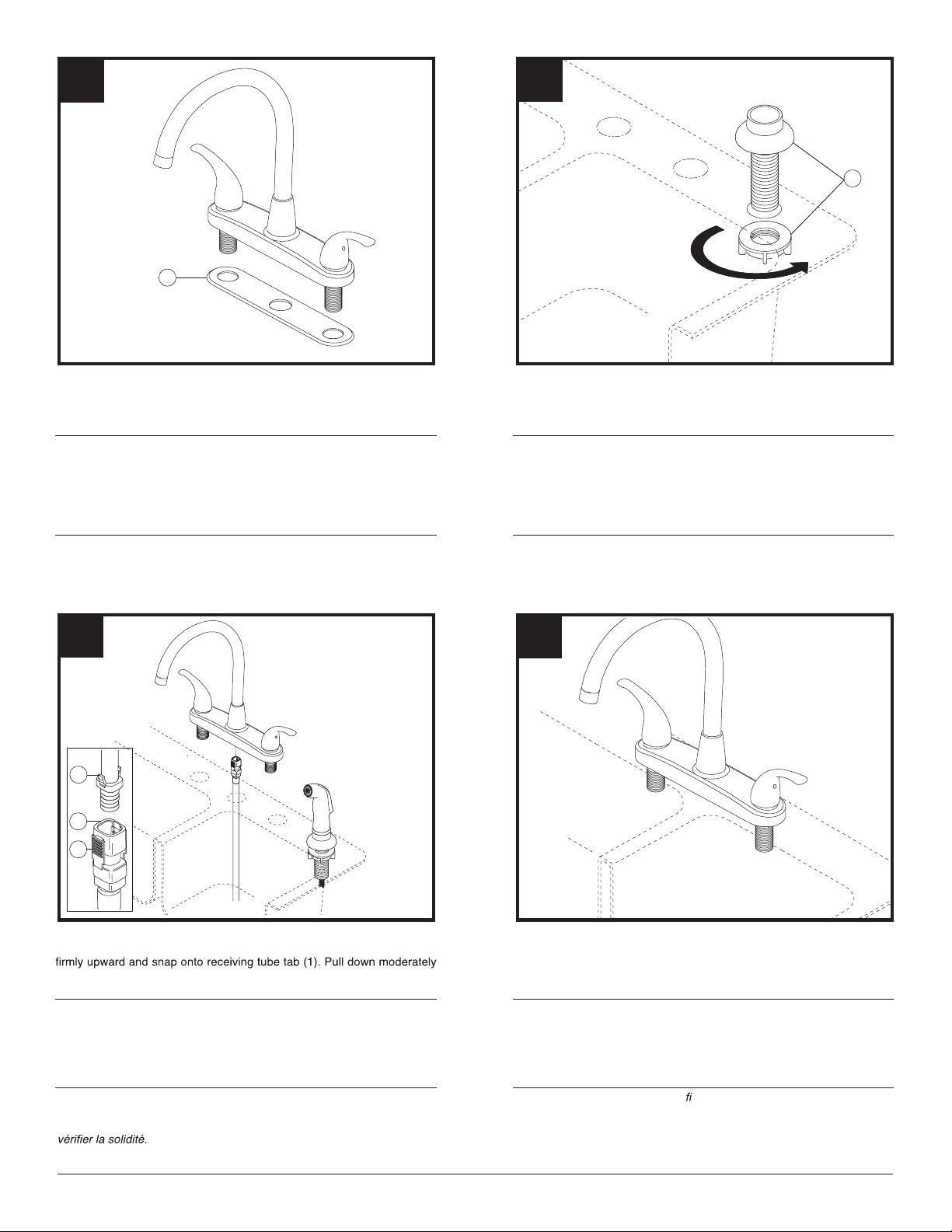

SHUT OFF WATER SUPPLIES. Remove old faucet. Place gasket (1) on
bottom of new faucet. If your model has a spray, proceed to
step 2. If your model does not have a spray skip to step 4.
CIERRE LOS SUMINISTROS DE AGUA. Quite la llave vieja. Coloque
el empaque (1) in la parte inferior de la llave. Si su modelo tiene un
rociador, continúe con el paso 2. Si su modelo no tiene un rociador
continúe con el paso 4.
NTERROMPEZ L’ARRIVÉE D’EAU. Déposez le vieux robinet. Placez le
joint (1) contre le dessous du robinet neuf. Si le robinet que vous installez
est doté d’une douchette, passez à l’étape 2. Autrement, passez à l’étape
4.
3
1
3
Mount spray support (1) in far right hole in sink.
Instale el soporte (1) del rociador en el fregadero.
Montez le support de la douchette (1) dans le trou à l’extrême droite de
l’évier.
4
2
Align tabs (1) and tabs (2) on quick connects (3). Push quick connects
to ensure each connection has been made.
Alinee las lengüetas (1) con las lengüetas (2) en las conexiones
rápidas (3). Firmemente presione las conexiones rápidas hacia
arriba y a presión en la lengüeta del tubo receptor (1). Hale hacia
abajo moderadamente para asegurar que cada conexión se ha
hecho.
Alignez les pattes (1) et les pattes (2) des raccords rapides (3). Poussez
les raccords rapides fermement vers le haut jusqu’à ce qu’ils s’accrochent
à la patte du tube récepteur. (1). Tirez modérément sur le raccord pour en
Place faucet through mounting holes in sink.
OPTION: If sink is uneven, use silicone sealant under the gasket.
Coloque la llave de agua a través de los agujeros de instalación en el
fregadero.
silicón por debajo del empaque.
Introduisez le robinet dans les ori ces de montage de l’évier.
FACULTATIF: si l’évier est inégal, appliquez du composé d’étanchéité
à la silicone sous le joint.
OPCIÓN: Si el fregadero está desnivelado, use sellador de
86623 Rev.A2
Page 3

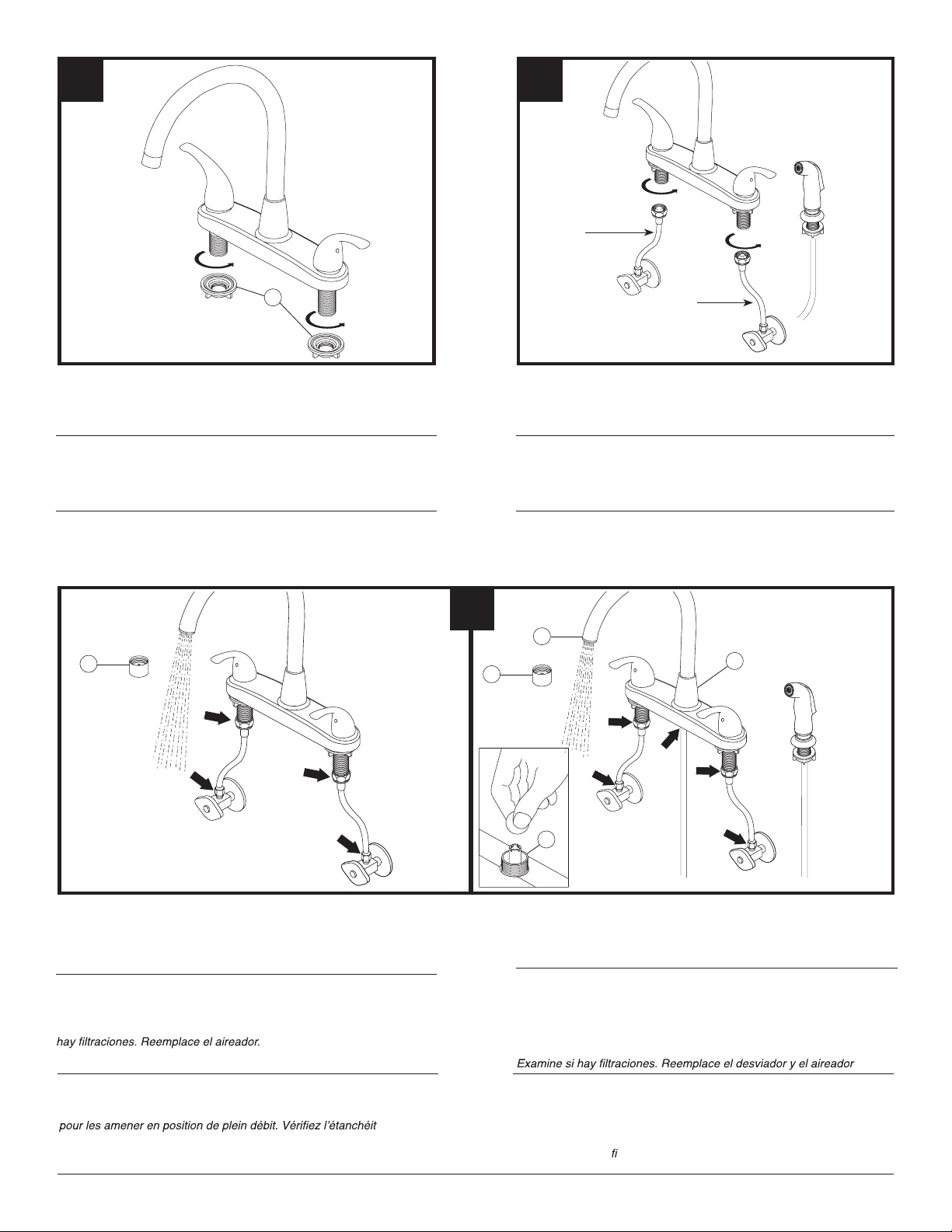

5 6
Hot
Caliente
Eau Chaude
1
Secure faucet to sink using locknuts (1) provided.
Fije la llave al fregadero con las contratuercas (1) proporcionadas.
Fixez le robinet à l’aide des écrous autofreinés (1) fournis.
1
Cold
Fría
Eau Froides
CONNECT TO WATER SUPPLIES.
(HOOK-UPS NOT PROVIDED).
CONECTE A LOS SUMINISTROS DE AGUA.
(LAS CONEXIONES NO SON PROPORCIONADAS).
RACCORDEMENT À LA TUYAUTERIE D’ALIMENTATION
(RACCORDS NON FOURNIS)
7
3
2
1
FOR MODELS WITHOUT SPRAY: FLUSH SYSTEM/CHECK FOR
LEAKS.
Remove aerator (1). Turn on hot and cold water supplies. Turn handles
to full open position for one minute. Check for leaks at arrows. Replace
aerator.
PARA MODELOS SIN ROCIADOR: DEJE CORRER EL AGUA POR EL
SISTEMA/EXAMINE POR SI HAY FILTRACIONES.
Quite el aireador (1). Abra los suministros de agua caliente y fría. Gire las
manijas a la posición completamente abierta por un minuto. Examine si
MODÈLES SA NS DOUCHETTE : RIN CEZ L’INSTALLATION ET
VÉRIFIEZ L’ÉTANCHÉITÉ.
Enlevez l’aérateur (1). Tournez les manettes d’eau chaude et d’eau froide
é. Remettez
l’aérateur.
4
FOR MODELS WITH SPRAY: FLUSH SYSTEM/CHECK FOR LEAKS.
Remove aerator (1), spout bonnet (2) and spout (3). Remove diverter (4)
with a coin. Replace spout and spout bonnet. Turn on hot and cold water
supplies. Turn handles to full open position for one minute. Check for
leaks. Replace diverter and aerator.
PARA MODELOS CON ROCIADOR: DEJE CORRER EL AGUA POR
EL SISTEMA/EXAMINE SI HAY FILTRACIONES.
Quite el aireador (1), el capuchón del tubo de salida (2) y el tubo de
salida (3). Quite el desviador (4) con una moneda. Reemplace el tubo de
salida y la tapa del tubo de salida. Abra los suministros de agua caliente y
fría. Gire las manijas a la posición completamente abierta por un minuto.
.
MODÈLES AVEC DOUCHETTE : RINCEZ L’INSTALLATION ET
VÉRIFIEZ L’ÉTANCHÉITÉ.
Enlevez l’aérateur (1), l’enjoliveur de bec (2) et le bec (3). Enlevez
l’aérateur (4). Remettez le bec et l’enjoliveur de bec en place. Tournez
les manettes d’eau chaude et d’eau froide pour les amener en position
de plein débit. Véri ez l’étanchéité. Remettez l’aérateur et l’inverseur en
place.
86623 Rev.A3
Page 4
Care Instructions
Care should be given to the cleaning of this product.
To clean:
•
Wipe gently with a damp cloth.
•
Blot dry with a soft towel.

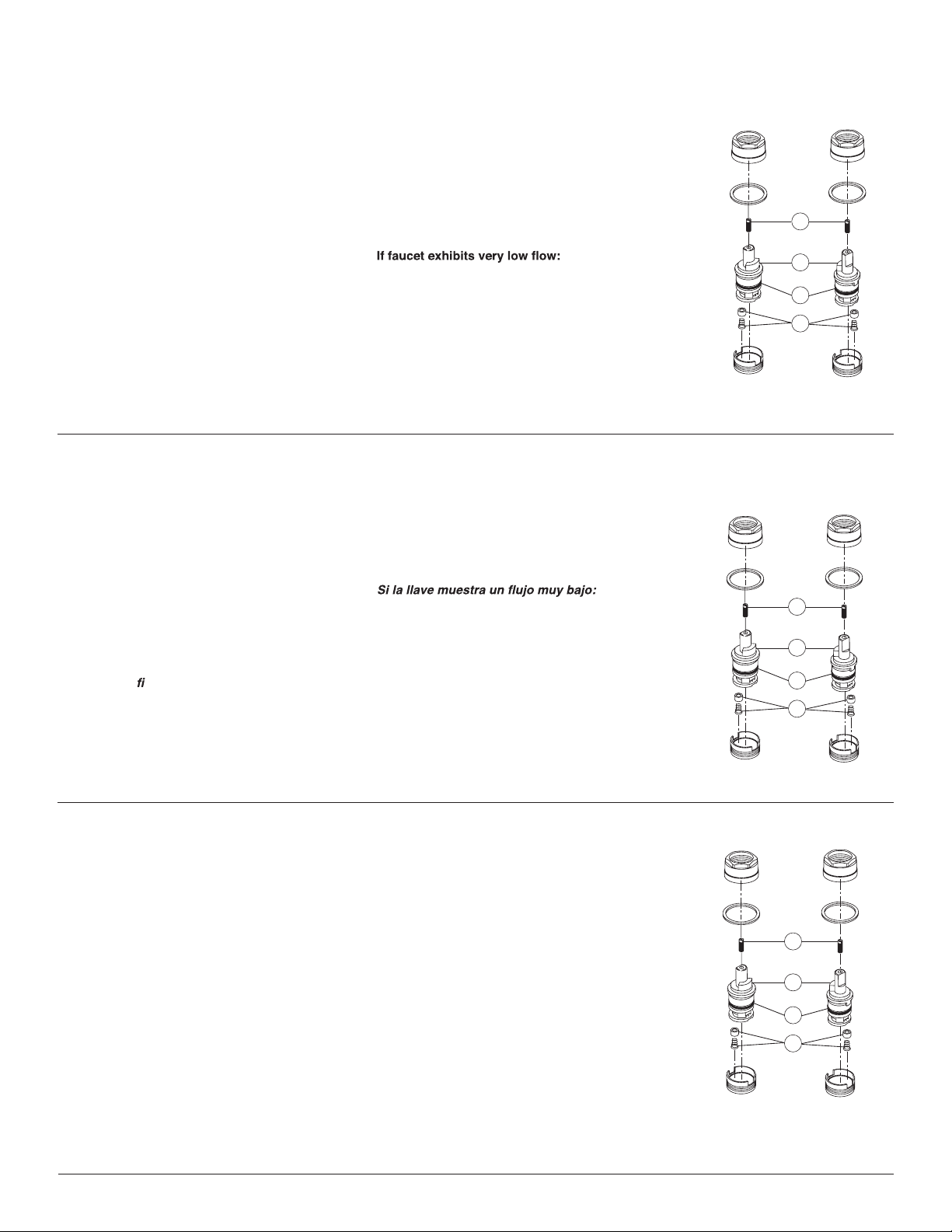

Maintenance
SHUT OFF WATER SUPPLIES
When replacing a part, follow the illustrated
instructions provided on the back of the Repair
Part Kit.
If spray attachment does not function properly:
A. Remove and clean Diverter Assembly (5), or
B. Replace Diverter Assembly (5), Repair Kit RP41702.
If faucet leaks from spout:
Replace Stem Unit (1)* and Seats and Springs (2),
Repair Kit RP54801 or RP70201.
If faucet leaks from around spout bonnet:
Replace O-Rings (4), Repair Kit RP41700 or RP70233.
A. Remove and clean Aerator (6), or
B. Clean Seats and Springs (2) of any debris
*Install stems (1) correctly for proper handle rotation.
The stops (3) must point to the center of the
Note:
faucet for proper handle rotation. If necessary, remove
retention screws (7) from old stem units and install in
new stem unit assemblies.
Instrucciones Sobre el Cuidado
Se debe tener cuidado con la limpieza de este producto. Para limpiarla:
• Frote con un paño húmedo.
• Séquela con una toalla suave.
7
3
1
2
Mantenimiento
CIERRE LOS SUMINISTROS DE AGUA
Cuando reemplace una pieza, siga las instrucciones ilustradas proporcionadas en la parte de
atrás del Equipo de Reparación de Piezas.
Si la llave tiene fugas en la salida:
Reemplace los Ensamble de la Unidad del Vástago
(1) * y Asientos y Resortes (2), Equipo para
ReparaciónRP54801 o RP70201.
Si el agua se ltra alrededor del capuchón del tubo
de salida:
Reemplace el Anillos “O” (4), Equipo para Reparación
RP41700 o RP70233.
Instructions de nettoyage
Ce produit doit être nettoyé avec soin. Pour le nettoyer :
• Essuyez-le doucement avec un chiffon humide.
• Asséchez-le avec un chiffon doux.
Entretien
INTERROMPEZ L’ARRIVÉE D’EAU
Pour remplacer une pièce, veuillez suivre les
instructions à l’endos du kit de réparation
Si le robinet fuit par le bec:
Remplacez l’obturateur (1)* ainsi que les sièges et les
ressorts (2), kit de réparation RP54801, RP70201.
Si le robinet fuit par l’enjoliveur de bec:
Remplacez les joints toriques (4), kit de réparation
RP41700, RP70233.
Si el ensamble del rociador no funciona bien:
A. Quite y limpie Ensamble del Desviador (5), o
B. Reemplace Ensamble del Desviador (5), Equipo
para Reparación RP41702.
A. Quite y limpie el aireador (6), o
B. Limpie los Asientos y Resortes (2) de cualquier
escombro
*nstale las espigas (1) correctamente para una
giración correcta de la manija: Nota: Los topes (3)
deben señalar al centro de la llave de agua para
obtener una rotación apropiada de la manija. Si es
necesario, quite los tornillos de retención (7)
de las unidades del vástago viegas y instale dentro de
los ensamble de vástago nuevos.
Si la douchette ne fonctionne pas correctement :
A. Enlevez l’inverseur (5) et nettoyez-le.
B. Au besoin, remplacez l’inverseur (5), kit de
réparation RP41702.
Si le robinet a un très faible débit:
A. Enlevez l’aérateur (6) et nettoyez-le.
B. Nettoyez les sièges et les ressorts (2).
*
Installez les obturateurs (1) correctement de sorte que
les manettes pivotent normalement. Note : les butées
(3) doivent être orientées vers le centre du robinet
pour que les manettes pivotent normalement.
Au besoin, retirez les vis de retenue (7) des vieux
obturateurs et montez-les dans les nouveaux
obturateurs.
7
3
1
2
7
3
1
2
86623 Rev.A4
Page 5

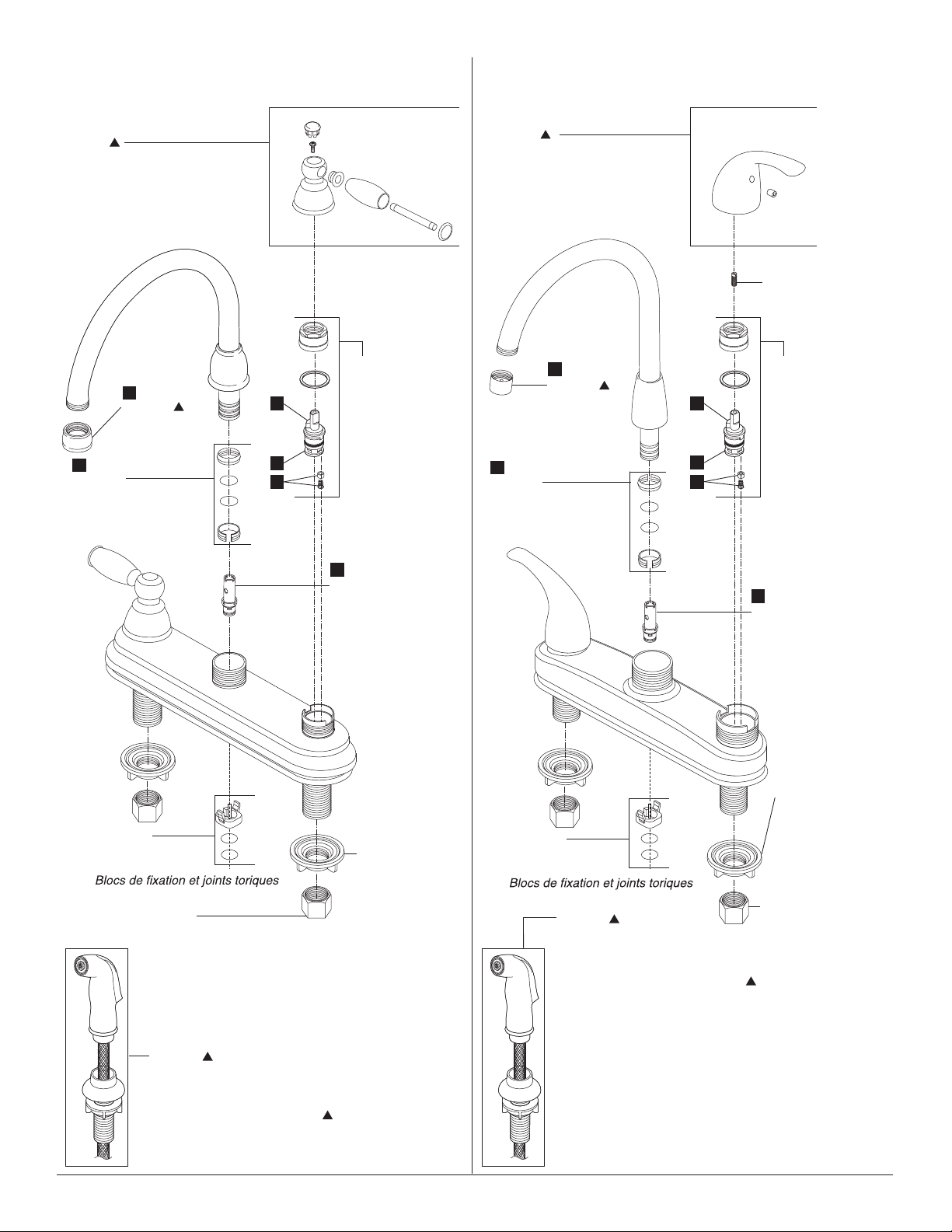

Models/Modelos/Modèles
P299575LF , P299575LF-W
P99575LF & P299565LF
Models/Modelos/Modèles
P299568LF & P299578LF
RP70196
Hot & Cold Lever Handles
w/Buttons & Screws
Manijas en Palanca con Botones y
Tornillos de agua fría y caliente
Manettes-leviers d’eau chaude et
d’eau froide avec boutons et vis
6
RP41673
Aerator
Aireador
Aérateur
4
RP41700
Bushings & O-Rings
Casquillo y Anillos “O”
Douilles et joints oriques
RP70198
Handles & Screws (Hot & Cold)
Manija y Tornillos (Caliente y Fría)
Manette et Vis (Chaude et Froide)
RP20547
Retention Screws*
Tornillos de Retención*
Vis de Retenue*
RP54801
Stem Unit Assembly,
3
Seat & Spring, Bonnet
Nut & Washer
Ensamble de la Unidad
del Vástago, Asiento y
1
2
Resorte, Bonete y
Arandela
Obturateur, siège et
ressort, écrou à
chapeau et rondelle
6
RP60430
Aerator
Aireador
3
Aérateur
4
RP70233
1
2
Bushings & O-Rings
Casquillo y Anillos “O”
RP70201
Stem Unit Assembly,
Seat & Spring, Bonnet
Nut & Washer
Ensamble de la Unidad
del Vástago, Asiento y
Resorte, Bonete y
Arandela
Obturateur, siège et
ressort, écrou à
chapeau et rondelle
Douilles et joints oriques
5
RP41702
Diverter Assembly
Dérivation
rodaivseD led elbmasnE
5
RP41702
Diverter Assembly
rodaivseD led elbmasnE
Dérivation
RP60121
Blocks & O-Rings
Bloques y Aros-O
RP5404
Coupling Nuts
(Not supplied in some models)
Tuercas de Acoplamiento
(No proporcionadas en algunos modelos)
Écrous de Raccordement
(Non fournis dans certains modèles)
RP70234
Spray, Hose Assembly & Spray
Support
Ensamble de la Rociador,
Manguera y Soporte
Douchette, Tuyau Souple et
Support
RP34611
Locknuts
Contratuercas
Ècrous de Blocage
RP34611
Locknuts
RP60121
Blocks & O-Rings
Bloques y Aros-O
Contratuercas
Ècrous de Blocage
RP70234
Spray, Hose Assembly &
Spray Support
RP5404
Coupling Nuts
Tuercas de Acoplamiento
Écrous de Raccordement
Ensamble de la Rociador,
Manguera y Soporte
Douchette, Tuyau Souple
et Support
Specify Finish
odabacA le euqíficepsE
Précisez le Fini
*Note: These screws must be installed into the hole in the top
of the stem unit assemblies (1) when using handles mounted
from the sides.
*Nota: Cuando usa manijas instaladas desde los costados,
estos tornillos deben instalarse dentro del agujero encima de
Specify Finish
odabacA le euqíficepsE
Précisez le Fini
los ensambles de la unidad de la espiga (1).
*Note: ces vis doivent être installées dans les trous sur
le dessus des obturateurs (1) lorsque vous utilisesz des
poignées qui se montent par les côtés.
86623 Rev.A5
Page 6
Peerless® Lifetime Faucet and Finish LimitedWarranty
All parts and finishes of the Peerless® faucet are warranted to the original consumer
purchaser to be free from defects in material & workmanship for as long as the original
consumer purchaser owns their home. Peerless Faucet Company recommends using a
professional plumber for all installation & repair.
Peerless Faucet Company will replace, FREE OF CHARGE, during the warranty period,
any part or finish that proves defective in material and/or workmanship under normal
installation, use & service. Replacement parts may be obtained by calling 1-800-438-6673
(in the U.S. and Canada) or by writing to:
In the United States: In Canada:
Peerless Faucet Company Peerless Faucet Canada
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6
This warranty is extensive in that it covers replacement of all defective parts and even
DAMAGE INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS
ANY OTHER KIND OF LOSS OR DAMAGES ARE EXCLUDED. Some states/provinces do
not allow the exclusion or limitation of incidental or consequential damages, so the above
©2014 Masco Corporation of Indiana
limitation or exclusion may not apply to you. Proof of purchase (original sales
receipt) from the original consumer purchaser must be made available to
Peerless Faucet Company for all warranty claims.
This warranty excludes all indu strial, commercial , and business u sage
(including but not limited to use in multi-family housing), whose purchasers
with all other terms of this warranty applying except the duration of the
warranty. This warranty is applicable to Peerless
®
faucets manufactured after
January 1, 1995.
This warranty does not cover any damage to this faucet as a result of misuse,
abuse, or neglect, or any use of other than genuine Peerless
®
replacement
parts.
rights which vary from state/province to state/province. It applies only for
®
Peerless
faucets installed in the United States of America, Canada, and
Mexico.
Garantia Limitada de Por Vida Para Su Llave y Acabado de Peerless
®
Todas las piezas y acabados de la llave de agua Peerless
comprador consumidor original de estar libres de defectos de material y fabricación
durante el tiempo que el comprador consumidor original sea propietario de su casa. La
compañía Peerless Faucet recomienda emplear un plomero profesional para todas las
instalaciones y reparaciones.
Peerless Faucet Company reemplazará, SIN CARGO, durante el período de la garantía,
cualquier pieza o acabado que pruebe estar def
instalación, uso y servicio normal. Las piezas de repuesto se pueden obtener llamando al
1-800-438-6673 (en los EE.UU. y Canadá) o escribiendo a:
En los Estados Unidos: En Canadá:
Peerless Faucet Company Peerless Faucet Canada
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6
Esta garantía es extensiva en que cubre el reemplazo de todas las piezas defectivas y
hasta el acabado, pero estas son las únicas dos cosas que cubre. SE EXCLUYEN LOS
CARGOS DE LABOR Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN,
O REPUESTO COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑO.
ectuosa en material y/o fabricación bajo
están garantizadas al
©2014 Masco Corporación de Indiana
Garantie à vie limitée Peerless
Toutes les pièces et tous les finis du robinet Peerless
défectuosités du matériau et les vices de fabrication par une garantie qui est consentie
au premier acheteur et qui est valide tant que celui-ci demeure propriétaire de sa
réparation du robinet à un plombier compétent.
Pendant la période de garantie, Peerless Faucet Company remplacera GRATUITEMENT
toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de
conception pour autant que le produit ait été installé, utilisé et entretenu normalement.
Pour obtenir des pièces de rechange, veuillez appeler au 1-800-438-6673 (aux É.-U. et au
Canada) ou faire parvenir votre demande par écrit à l’une des adresses suivantes :
Aux États-Unis : Au Canada :
Peerless Faucet Company Peerless Faucet Canada
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6
La présente garantie prévoit le remplacement de toutes les pièces défectueuses, y compris
LES DOMMAGES PROVOQUÉS AU COURS DE L’INSTALLATION, DE LA RÉPARATION
OU DU REMPLACEMENT AINSI QUE TOUS LES PERTES OU LES DOMMAGES DE
TOUTE AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Dans les
®
sont protégés contre les
®
Algunos estados/provincias no permiten la exclusión o limitación de daños
incidentales o consecuentes, de manera que la limitación o exclusión arriba
incluida pueda no aplicarle a usted. La prueba de compra (recibo de venta
original) del comprador consumidor original debe ser disponible a Peerless
Faucet Company para todos los reclamos de garantía.
Esta garantía excluye todos los usos industriales, comerciales y de negocios
(incluyendo pero no limitado al uso en residencias multi-familiares), a cuyos
compradores, por la presente, se les extiende una garantía limitada de cinco
años a partir de la fecha de compra, aplicando todos los términos de esta
garantía con excepción de la duración
a las llaves de agua de Peerless
1995.
Esta garantía no cubre cualquier daño hecho a esta llave de agua como
resultado del mal uso, abuso, o descuido, o cualquier uso de piezas de
repuesto que no sean las de Peerless
Esta garantía le da derechos legales específicos, y usted también puede
tener otros derechos que varían de estado/provincia a estado/provincia. Sólo
aplica a las llaves de agua Peerless
Norte América, Canadá, y México.
®
États ou les provinces où il est interdit d’exclure ou de limiter la responsabilité
à l’égard des dommages consécutifs ou indirects, les exclusions ou les
limites susmentionnées n
règlement présentées à Peerless Faucet Company en vertu de la présente
garantie doivent être accompagnées de la preuve d’achat (original de la
facture) du premier acheteur.
La présente garantie ne s’applique pas aux robinets installés dans les
établissements industriels ou commerciaux ou dans les places d’affaires (y
compris, sans s’y limiter les habitations multifamiliales) qui sont protégés par
une garantie étendue de cinq ans prenant effet à compter de la date d’achat.
Toutes les autres conditions de la garantie de cinq ans sont identiques à
celles de la présente garantie. La présente garantie s’applique aux robinets
®
Peerless
fabriqués après le 1er janvier 1995.
La présente garantie ne s’applique pas aux produits qui ont été endommagés
à la suite d’une mauvaise
négligence ou de l’utilisation de pièces de rechange autres que des pièces
de rechange d’origine Peerless
La présente garantie vous donne des droits précis qui varient selon votre lieu
de résidence. Elle s’applique uniquement aux produits qui ont été installés
aux États-Unis, au Canada et au Mexique.
e s’appliquent pas. Toutes les demandes de
utilisa tion, d’une utilisation abusive, d’une
de ésta. Esta garantía es aplicable
®
fabricadas después del 1ro de enero de
®
.
®
instaladas en los Estados Unidos de
®
.
©2014 Masco Corporacion de Indiana
www.peerlessfaucet.com 86623 Rev.A6
Loading...
