Peerless EWMU Instructions

Download

Installation and Assembly:

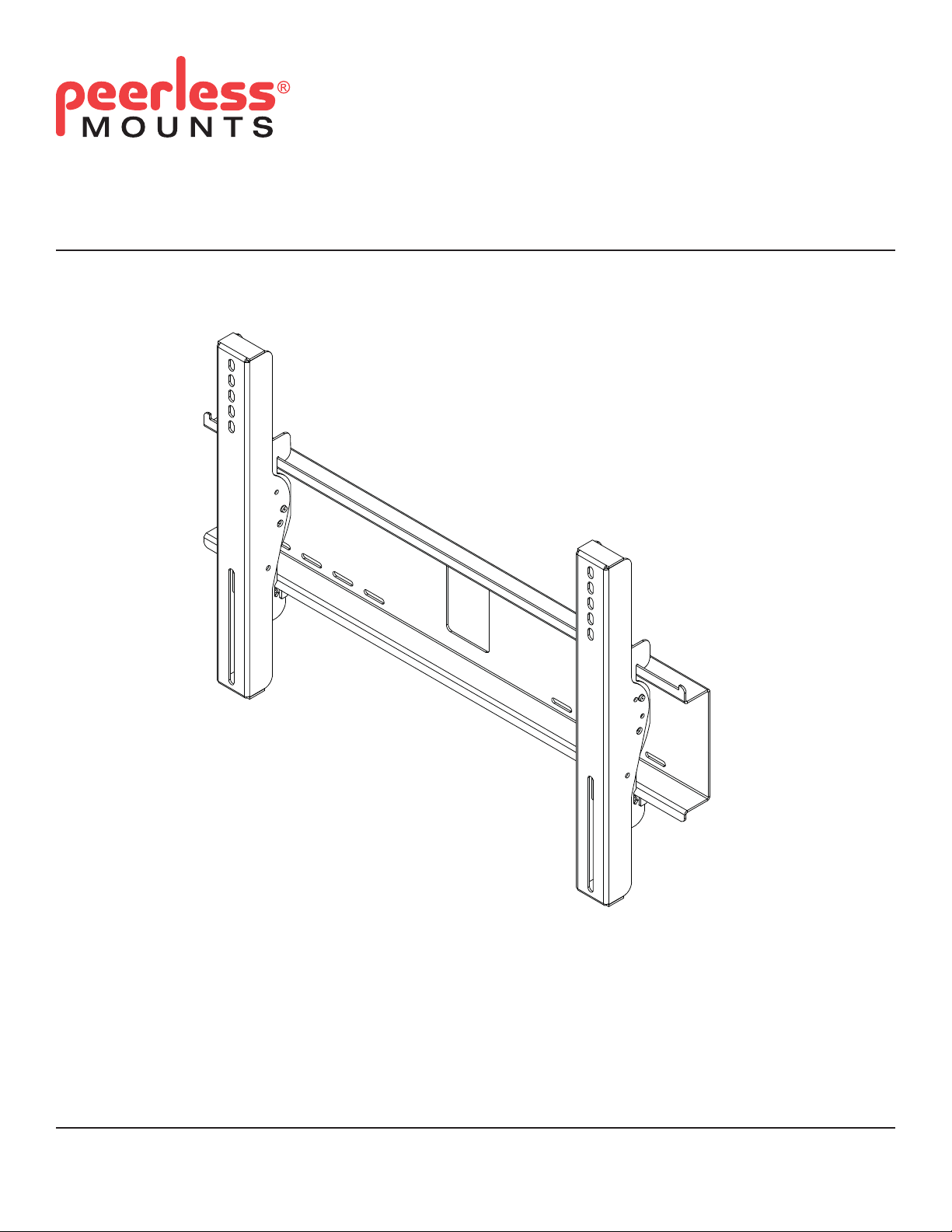

Universal Environmental Tilt Wall Mount for 32" - 60" (81 - 152 cm) Flat Panel Screens

Models: EWMU, EWMU-S

Max Load Capacity: 200 lb (90.7 kg)

Max Wind Rating: 110 mph, elevation 200 ft (60m), Category "D"

Features:

• Universal screen mounting brackets hook onto the wall plate for quick, easy, and safe installation

• Adjustable up to 15° of forward tilt and up to -5° backward tilt

• Includes Sorted-For-You™ fastener pack for installation to wood studs, concrete and cinder block

• Optional horizontal adjustment of up to 8" (203 mm) (depending on screen model) for perfect screen placement

ISSUED: 06-22-10 SHEET #: 061-9052-3 10-18-10

NOTE: Read entire instruction sheet before you start installation and assembly.

WARNING

• Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.

• This product should only be installed by someone of good mechanical aptitude, has experience with basic building construction, and fully understands these instructions.

• Due to outdoor environmental conditions such as strong wind gusts, heavy snow, hail, rain, etc. The environmental enclosure, together with its mount, extension tube and hardware, must be inspected at least once a year, and immediately following any time winds exceed 90 mph. A qualiﬁ ed installer or inspector must check for signs of rust, loose fasteners, bent metal, etc. If evidence of excessive wear, deterioration or any unsafe condition is observed, this product must be taken out of service immediately. Direct all inquiries to customer care if you have any questions.

• Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.

• Never exceed the Maximum Load Capacity. See page one.

• If mounting to wood wall studs, make sure that mounting screws are anchored into the center of the studs. Use of an "edge to edge" stud ﬁ nder is highly recommended.

• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.

• Tighten screws ﬁ rmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding power.

• This product was designed for use with other outdoor products only.

• This product was designed to be installed on the following wall construction only;

WALL CONSTRUCTION HARDWARE REQUIRED

• Wood Stud Included

• Wood Beam Included

• Solid Concrete Included

• Cinder Block Included

• Brick Contact Qualiﬁ ed Professional

• Other or unsure? Contact Qualiﬁ ed Professional

Tools Needed for Assembly

• stud ﬁ nder ("edge to edge" stud ﬁ nder is recommended)

• phillips screwdriver

• drill

• 5/16" (8 mm) bit for concrete and cinder block wall, 5/32" (4 mm) bit for wood stud wall

• level

Table of Contents

Parts List.................................................................................................................................................................................3

Installation to Double Wood Stud Wall ...................................................................................................................................4

Installation to Solid Concrete or Cinder Block ........................................................................................................................5

Installing Tilt Brackets .............................................................................................................................................................6

Mounting and Removing Flat Panel Screen ...........................................................................................................................7

2 of 32

ISSUED: 06-22-10 SHEET #: 061-9052-3 10-18-10

Before you begin, make sure all parts shown are included with your product.

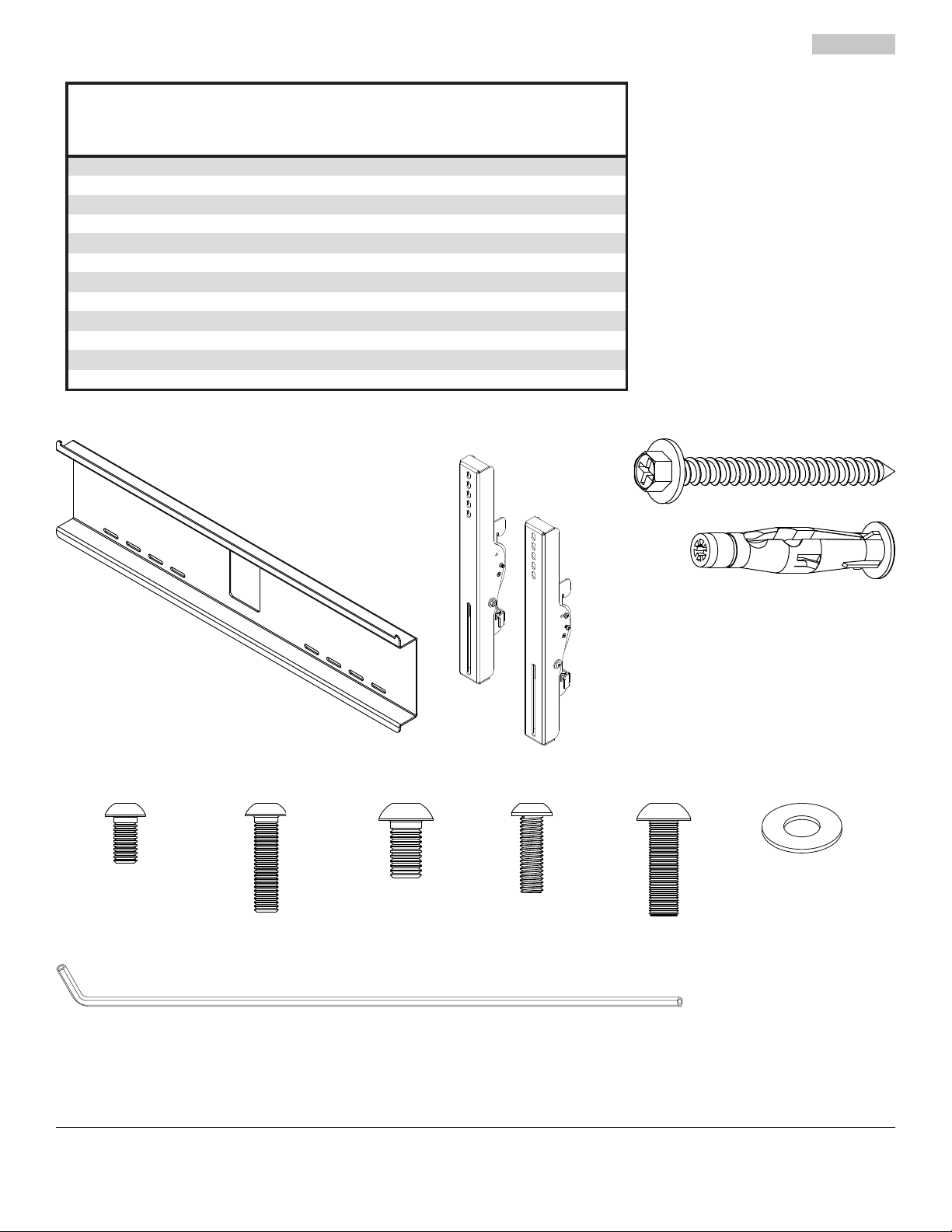

Parts List

Description Qty. Part # Part #

wall plate

B left tilt bracket 1 061-T1308 061-7308 C right tilt bracket 1 061-T1307 061-7307 D

wood screw

E concrete anchor 4 590-0320 590-0320 F

M6 x 12 mm socket pin screw

G M6 x 25 mm socket pin screw 4 520-5024 520-5024 H M8 x 15 mm socket pin screw 4 520-5026 520-5026

I M6 x 20 mm socket pin screw 4 520-5025 520-5025

J M8 x 25 mm socket pin screw 4 520-5027 520-5027

washer

4 mm securit

Parts may appear slightly different than illustrated.

allen wrenc

EWMU EWMU-S

061-T1258

4 520-5033 520-5033

4 520-5023 520-5023

4 540-5014 540-5014 1560-9646560-964

061-7258

FGH KIJ

3 of 32

ISSUED: 06-22-10 SHEET #: 061-9052-3 10-18-10

Installation to Double Wood Stud Wall

WARNING

• Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.

• Tighten wood screws so that wall plate is ﬁ rmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.

• Never tighten in excess of 80 in. • lb (9 N.M.).

• Make sure that mounting screws are anchored into the center of the stud. The use of an "edge to edge" stud ﬁ nder is highly recommended.

• Hardware provided is for attachment of mount through standard thickness drywall or plaster into wood studs. Installers are responsible to provide hardware for other types of mounting situations.

Use a stud ﬁ nder to locate the edges of the studs. Use of an edge-to-edge stud ﬁ nder is highly recommended.

Based on their edges, draw a vertical line down each stud’s center. Place wall plate (A) on wall as a template. The top mounting slots should be located 1.76" (45 mm) above the desired screen center as shown in ﬁ gure 1.1. Level plate, and mark the center of the four mounting holes. Make sure that the mounting holes are on the stud centerlines. Drill four 5/32" (4 mm) dia. holes 2.5" (64 mm) deep. Make sure that the wall plate is level, secure it using four #14 x 2.5" wood screws (D) as shown in ﬁ gure 1.2.

Skip to step 2.

STUD

1.76"

(45 mm)

CS = center of screen

ﬁ g. 1.1

4 of 32

ﬁ g. 1.2

ISSUED: 06-22-10 SHEET #: 061-9052-3 10-18-10

Installation to Solid Concrete or Cinder Block

WARNING

• When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1" (25 mm) minimum from the side of the block. Cinder block must meet ASTM C-90 speciﬁ cations. It is suggested that a standard electric drill on slow setting is used to drill the hole instead of a hammer drill to avoid breaking out the back of the hole when entering a void or cavity.

• Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor.

• Make sure that the wall will safely support four times the combined load of the equipment and all attached hardware and components.

Make sure that wall plate (A) is level, use it as a

template to mark four mounting holes. The top mounting slots should be located 1.76" (45 mm) above the desired screen center as shown in ﬁ gure 1.1 on page 4. Drill four 5/16" (8 mm) dia. holes to a minimum depth of 2.5" (64 mm). Insert anchors (E) in holes ﬂ ush with wall as shown (right). Place wall plate over anchors and secure with #14 x 2.5" screws (D). Level, then tighten all fasteners.

Drill holes and insert anchors (E).

CONCRETE SURFACE

WARNING

• Tighten screws so that wall plate is ﬁ rmly attached, but do not overtighten. Overtightening can damage screws, greatly reducing their holding power.

• Never tighten in excess of 80 in. • lb (9 N.M.).

• Always attach concrete expansion anchors directly to load-bearing concrete.

• Never attach concrete expansion anchors to concrete covered with plaster, drywall, or other ﬁ nishing material. If mounting to concrete surfaces covered with a ﬁ nishing surface is unavoidable, the ﬁ nishing surface must be counterbored as shown below. Be sure concrete anchors do not pull away from concrete when tightening screws. If plaster/drywall is thicker than 5/8" (16 mm), custom fasteners must be supplied by installer.

INCORRECT CORRECT

wall

plate

concrete

wall

plate

concrete

Place enclosure (A) over anchors (E) and secure with screws (D).

Tighten all fasteners.

SOLID CONCRETE

CINDER BLOCK

CUTAWAY VIEW

plaster/ dry wall

5 of 32

ISSUED: 06-22-10 SHEET #: 061-9052-3 10-18-10

Installing Tilt Brackets

WARNING

• Tighten screws so adapter brackets are ﬁ rmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque.

• If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail.

To prevent scratching the screen, set a cloth on a ﬂ at, level surface that will support the weight of the screen.

Place screen face side down. If screen has knobs on the back, remove them to allow the adapter brackets to be attached. Place adapter brackets (B,C) on back of screen, align to holes, and center on back of screen as shown below. Attach the adapter brackets to the back of the screen using the appropriate combination of screws and washers and as shown in step 2-1.

NOTE: Top and bottom mounting holes on screen must be used for attaching brackets. NOTE: Be sure to attach tilt brackets with tilt adjustment screw facing outward as shown below. Verify that all holes are properly aligned, and then tighten screws using 4 mm allen wrench (L).

2-1

NOTE: "X" dimensions should be equal.

CENTER BRACKETS

VERTICALLY ON BACK

OF SCREEN

Begin with the shortest length screw, hand thread through washer and tilt bracket into screen as shown. Screw must make at least three full turns into the mounting hole and ﬁ t snug into place. Do not over tighten. If screw cannot make three full turns into the screen, select a longer length screw from the bafﬂ ed fastener pack. Repeat for remaining mounting holes, level brackets and tighten screws.

TILT

ADJUSTMENT

SCREW

SCREEN

WASHER

SCREW

6 of 32

TILT BRACKET

(B,C)

ISSUED: 06-22-10 SHEET #: 061-9052-3 10-18-10

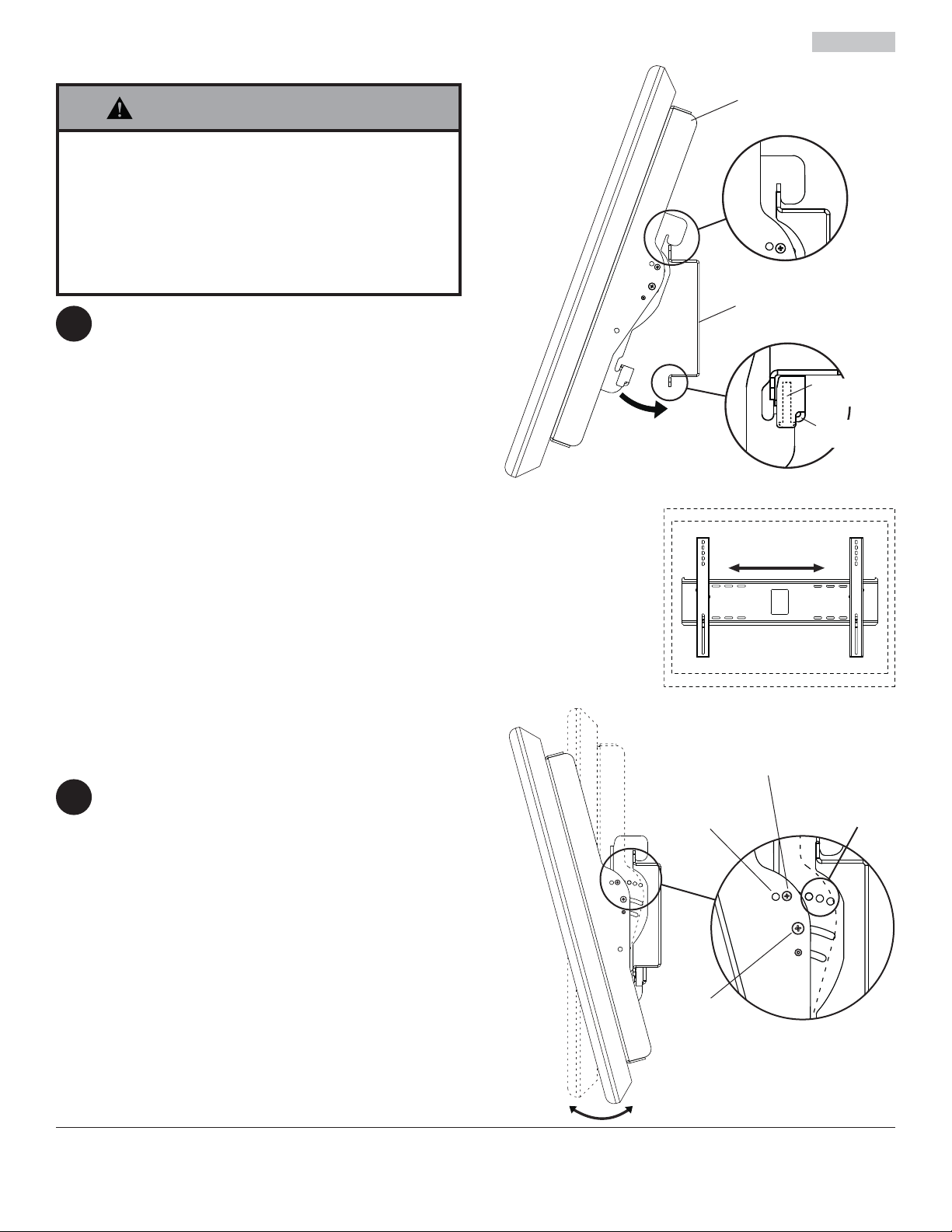

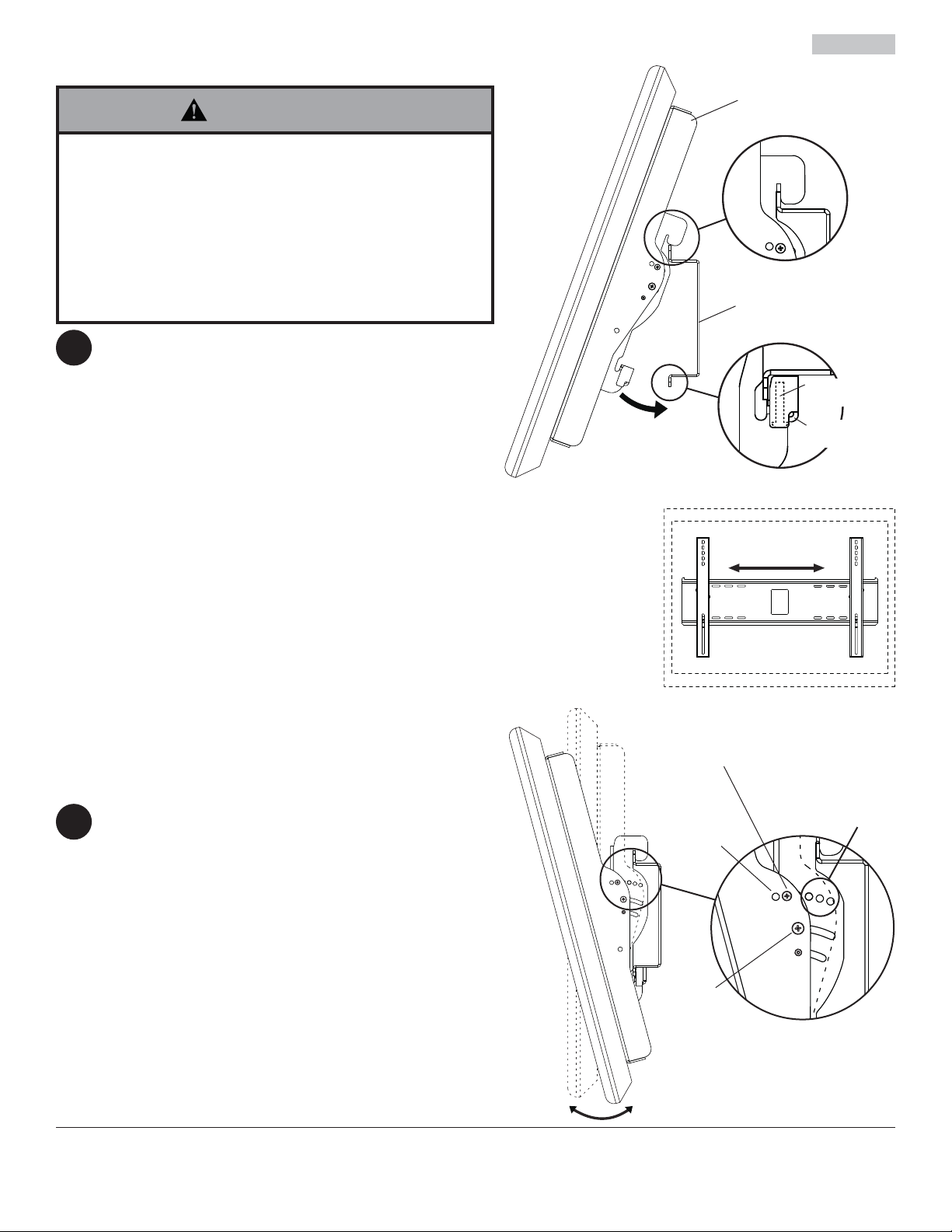

Mounting and Removing Flat Panel Screen

WARNING

• Always use an assistant or mechanical lifting equipment to safely lift and position the ﬂ at panel screen.

• Do not tighten screws with excessive force. Overtightening can cause damage to mount. Tighten screws to 40 in. • lb (4.5 N.M.) maximum torque.

• Be careful not to pinch ﬁ ngers when pushing screen from the bottom.

Mounting Screen: Hook tilt brackets (B,C) onto

wall plate (A) and swing screen in as shown in ﬁ g.

3.1. NOTE: If the security clip does not clear the bottom of the wall plate, loosen the security screw with allen wrench (L). Tilt bracket hooks must fully engage wall plate as shown in detail 1. Tighten security screw using allen wrench (L) until security clip sits ﬁ rmly against bottom of wall plate. NOTE: Be sure security clip is secured to bottom of wall plate as shown in detail 2.

Removing Screen: Loosen security screw from security clip until the screen is able to swing freely, and lift screen off of mount.

Screen Adjustment: Screen can be adjusted horizontally by loosening security screw three full turns using allen wrench (L). Adjust screen as shown in ﬁ gure 3.2. Tighten security screw.

B,C

DETAIL 1

SECURITY

SCREW

SECURITY

CLIP

ﬁ g 3.1

DETAIL 2

Adjusting the Tilt Angle of the Flat Panel Screen

NOTE: Choosing and setting tilt position may be

easier before placing screen onto wall mount. INCRELOK™: The screen can be locked into a

pre-set tilt position of -5°, 0°, 5°, 10° or 15°. Use locator hole to ﬁ nd tilt position hole and tilt screen to align holes. Tighten IncreLok™ tilt screws on both tilt brackets as shown in detail 3.

Tighten locking screw to lock down tilt position.

7 of 32

ﬁ g 3.2

IncreLok™

TILT

SCREW

LOCATOR

HOLE

LOCKING

SCREW

TILT

POSITION

HOLES

DETAIL 3

ﬁ g 4.1

ISSUED: 06-22-10 SHEET #: 061-9052-3 10-18-10

All other brand and product names are trademarks or registered trademarks of their respective owners.

Instalación y Ensamblaje:

Soporte universal ecológico inclinable de pared para pantallas planas de 32" a 60" (81 a 152 cm)

Modelos: EWMU, EWMU-S

Capacidad de Carga Máxima: 200 lb (90.7 kg)

Clasiﬁ cación máxima de viento: 110 mph, elevación 200 ft (60m), Categoría "D"

Características:

• Los soportes universales de montaje para pantallas se enganchan a la placa de pared para proporcionar una insta-

lación rápida, fácil y segura

• Inclinación ajustable hacia delante de hasta 15° y hacia atrás de hasta -5°

• Incluye el paquete de sujetadores Sorted-For-You™ para instalaciones en montantes de madera, concreto y bloques de

hormigón de escorias

• Ajuste horizontal opcional de hasta 8" (203 mm) (dependiendo del modelo de la pantalla) para la colocación perfecta de

la pantalla

PUBLICADO: 06-22-10 HOJA#: 061-9052-3 10-18-10

Español

NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.

ADVERTENCIA

• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuníquese con su distribuidor local.

• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga experiencia en construcción básica de ediﬁ cios y que entienda estas instrucciones en su totalidad.

• Debido a las condiciones ambientales de exteriores como fuertes ráfagas de viento, nieve intensa, granizo, lluvia, etc. La caja ecológica, junto con su soporte, tubo de extensión y tornillería, se deben inspeccionar cuando menos una vez al año e inmediatamente después de cualquier ocasión en que los vientos excedan de 90 mph. Un instalador o inspector caliﬁ cado deberá revisar que no haya signos de corrosión, ﬁ jadores sueltos, metal doblado, etc. Si hay señales de desgaste excesivo, deterioro o cualquier condición insegura, inmediatamente deberá de retirar de servicio este producto. Si tiene alguna pregunta, diríjase al servicio a clientes.

• Asegúrese de que la superﬁ cie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los ﬁ jadores y componentes.

• Nunca sobrepase la capacidad máxima de soportar carga. Vea la página 8.

• Si va a instalar el producto en una pared con montantes de madera, asegúrese de que los tornillos de montaje estén anclados en el centro de los montantes. Se recomienda utilizar un localizador de montantes de "borde a borde".

• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo con más seguridad.

• Apriete los tornillos con ﬁ rmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede disminuir signiﬁ cativamente su fuerza de ﬁ jación.

• Este producto fue diseñado para su uso con otros productos al aire libre.

• Este producto fue diseñado para ser instalado en paredes con la siguiente construcción solamente:

CONSTRUCCIÓN DE LA PARED ACCESORIOS NECESARIOS

• Montante de madera Incluido

• Viga de madera Incluido

• Concreto macizo Incluido

• Bloque de hormigón de escorias Incluido

• Ladrillo Comuníquese con un profesional caliﬁ cado

• ¿Otra superﬁ cie o no está seguro? Comuníquese con un profesional caliﬁ cado

Herramientas necesarias para el ensamblaje

• localizador de montantes (se recomienda uno de "borde a borde")

• destornillador phillips

• taladro

• broca de 5/32" (4 mm) para paredes con montantes de madera, broca de 5/16" (8 mm) para paredes de concreto y de

bloque de hormigón de escorias

• nivel

Contenido

Lista de piezas..................................................................................................................................................................... 10

Instalación en una pared con montantes de madera ...........................................................................................................11

Instalación en una pared de concreto macizo o de bloques de hormigón de escorias ....................................................... 12

Instalación de los soportes adaptadores ............................................................................................................................. 13

Instalación y desinstalación de la pantalla plana ................................................................................................................ 14

9 de 32

PUBLICADO: 06-22-10 HOJA#: 061-9052-3 10-18-10

arandela

540-5014

Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran.

Español

Lista de piezas

Descripción Cant. Nº de pieza Nº de pieza

placa de pared

B soportes adaptadores izquierda 1 061-T1308 061-7308 C soportes adaptadores derecho 1 061-T1307 061-7307 D

tornillos para madera

E concreto anclajes 4 590-0320 590-0320 F

tornillos de M6 x 12 mm

G tornillos de M6 x 25 mm 4 520-5024 520-5024 H tornillos de M8 x 15 mm 4 520-5026 520-5026

I tornillos de M6 x 20 mm 4 520-5025 520-5025

J tornillos de M8 x 25 mm 4 520-5027 520-5027

llave Allen de 4 mm 1 560-964

Las piezas pueden verse un poco distintas a la ilustración.

EWMU EWMU-S

061-T1258

4 520-5033 520-5033

4 520-5023 520-5023

061-7258

560-964

FGH KIJ

10 de 32

PUBLICADO: 06-22-10 HOJA#: 061-9052-3 10-18-10

Español

Instalación en una pared con montantes de madera

ADVERTENCIA

• El instalador tiene que asegurarse de que la superﬁ cie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los ﬁ jadores y componentes.

• Apriete los tornillos de madera de manera que la placa de pared se ﬁ je ﬁ rmemente, pero no en exceso. Apretar los en exceso puede dañar los tornillos y puede disminuir signiﬁ cativamente su fuerza de ﬁ jación.

• Nunca apriete a más de 80 pulg-lb (9 N•m).

• Asegúrese de que los tornillos de montaje estén anclados en el centro del montante. Se recomienda utilizar un localizador de montantes de "borde a borde".

• Los accesorios para la instalación que se proveen son para ﬁ jar el soporte a montantes de madera a través de tabique de yeso-cartón o yeso de espesor estándar. Los instaladores son responsables de suministrar los accesorios necesarios para otros tipos de instalaciones.

Utilice un localizador de montantes para localizar los bordes de los montantes. Se recomienda utilizar un

localizador de montantes de "borde a borde". Tomando los bordes como punto de referencia, trace una línea vertical por el centro de cada montante. Coloque la placa de pared (A) contra la pared para utilizarla como plantilla. Las ranuras de montaje superiores deben estar ubicadas a 1.76" (45 mm) encima del punto donde quiere que quede el centro de la pantalla, como se muestra en la ﬁ gura 1.1. Nivele la placa y marque el centro de los cuatro agujeros de montaje. Asegúrese de que los agujeros de montaje estén sobre las líneas que trazó por el centro de los montantes. Taladre cuatro agujeros de 5/32" (4 mm) de diámetro y 2.5" (64 mm) de profundidad. Asegúrese de que la placa esté nivelada, fíjela utilizando cuatro tornillos para madera de 14 x 2.5" (D), como se muestra en la ﬁ gura 1.2.

Proceda al paso 2.

MONTANTE

1.76"

(45 mm)

CP = centro de la pantalla

ﬁ g. 1.1

ﬁ g. 1.2

11 de 32

PUBLICADO: 06-22-10 HOJA#: 061-9052-3 10-18-10

Instalación en una pared de concreto macizo o de

Español

bloques de hormigón de escorias

ADVERTENCIA

• Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, veriﬁ que que tengan un mínimo de 1-3/8" (35 mm) de superﬁ cie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de 1" (25 mm) del costado del bloque. El bloque de hormigón de escorias debe ser de conformidad con las especiﬁ caciones C-90 de ASTM. Se sugiere taladrar el agujero con un taladro eléctrico normal en velocidad lenta en vez de un taladro percutor para evitar romper la parte trasera del agujero al entrar en un espacio o cavidad.

• El concreto debe tener una densidad mínima de 2000 psi. Un concreto menos denso podría no ser capaz de sujetar el anclaje para concreto.

• El instalador debe veriﬁ car que la superﬁ cie de apoyo sea capaz de soportar ﬁ rmemente la carga combinada del equipo y todos los herrajes y componentes.

Asegúrese de que la placa de pared (A) esté nivelada

y utilícela como plantilla para marcar cuatro agujeros de montaje. Las ranuras de montaje superiores deben estar ubicadas a 6.2" (157 mm) encima del punto donde quiere que quede el centro de la pantalla, como se muestra en la ﬁ gura 1.1, de la página 14. Taladre cuatro agujeros de 5/16" (8 mm) de diámetro con una profundidad mínima de 2.5" (64 mm). Inserte los anclajes (E) en los agujeros a ras con la pared, como se muestra (a la derecha). Coloque la placa de pared sobre los anclajes y fíjela con los tornillos de 14 x 2.5" (D). Nivele y apriete todos los sujetadores.

ADVERTENCIA

• Apriete los tornillos de tal modo que la placa de apoyo quede ﬁ rmemente sujeta, pero no los apriete en exceso. El apriete excesivo puede dañar los tornillos, reduciendo enormemente su fuerza de ﬁ jación.

• Nunca apriete más de 80 pulg-lb (9 N•m).

• Siempre ﬁ je los anclajes de expansión directamente al concreto que soporta carga.

• Nunca ﬁ je los anclajes de expansión a una pared de concreto recubierta con yeso, tabiques de yesocartón u otro material de acabado. Si el montaje a superﬁ cies de concreto recubiertas con una superﬁ cie de acabado es inevitable, será necesario escariar el acabado, como se muestra más abajo. Asegúrese de que los anclajes de concreto no se alejen del concreto al apretar los tornillos. Si el grosor de la pared de yeso/tabique de yeso-cartón es mayor que 5/8" (16 mm), el instalador deberá suministrar ﬁ jaciones especiales.

Taladre los agujeros e inserte los anclajes (E).

Coloque la placa (A) sobre los anclajes (E) y fíjela con los tornillos (D).

Apriete todos los sujetadores.

CONCRETO MACIZO

techo de concreto

BLOQUE DE HORMIGÓN DE ESCORIAS

placa de pared

VISTA EN CORTE

INCORRECTO CORRECTO

concreto

yeso / tabique de yeso-cartón

placa

pared

concreto

12 de 32

PUBLICADO: 06-22-10 HOJA#: 061-9052-3 10-18-10

Instalación de los soportes adaptadores

ADVERTENCIA

• Apriete los tornillos de manera que los soportes adaptadores se ﬁ jen con ﬁ rmeza. No los apriete con fuerza excesiva. Apretar los tornillos en exceso puede causarles daño por forzarlos y puede disminuir signiﬁ cativamente su fuerza de ﬁ jación y podría causar el desprendimiento de las cabezas de los tornillos. Apriete los tornillos a un máximo de 40 pulg-lb (4.5 N•m) de par torsor.

• Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y el soporte todavía no está ﬁ rme, se podría dañar la pantalla o el producto podría no funcionar bien.

Para no rayar la pantalla, coloque un trapo sobre una superﬁ cie plana y nivelada que sostenga el peso de la

pantalla. Coloque la pantalla boca abajo. Si la pantalla tiene perillas en la parte trasera, quíteselas para poder ﬁ jar los soportes adaptadores. Fije los soportes adaptadores (B,C) en la parte trasera de la pantalla utilizando la combinación adecuada de tornillos, arandelas múltiples y espaciadores, como se muestra en el paso 2-1.

NOTA: Siempre se tienen que usar los agujeros superiores y los inferiores. NOTE: Asegúrese de ﬁ jar los soportes inclinables con los tornillos de ajuste de inclinación hacia afuera como se

muestra abajo. Veriﬁ que que todos los agujeros estén debidamente alineados y luego apriete los tornillos usando una llave Allen

de 4 mm (L).

Español

2-1

NOTA: Las dimensiones "X" deben ser iguales.

CENTRE LOS SOPORTES

VERTICALMENTE EN LA

PARTE TRASERA DE LA

PANTALLA

Comience con uno de los tornillos más cortos, enrósquelo, con la mano, a través de la arandela y el soporte adaptador a la parte posterior de la pantalla, como se muestra abajo. El tornillo debe dar, por lo menos, tres vueltas completas dentro del agujero de instalación y debe quedar ajustado en su lugar. No apriete los tornillos en exceso. Si el tornillo no puede dar tres vueltas completas al entrar en la parte posterior de la pantalla, seleccione un tornillo más largo de los sujetadores identiﬁ cados y clasiﬁ cados en las divisiones del empaque plástico. Siga el mismo procedimiento con los agujeros de instalación restantes, nivele los soportes y apriete los tornillos.

TORNILLO DE

AJUSTE DE

INCLINACIÓN

PANTALLA

ARANDELA

TORNILLO

SOPORTE

INCLINABLE (B,C)

13 de 32

PUBLICADO: 06-22-10 HOJA#: 061-9052-3 10-18-10

Instalación y desinstalación de la pantalla plana

Español

ADVERTENCIA

• Siempre cuente con un asistente o con un equipo mecánico de izar para levantar y colocar los televisores de pantalla plana con más seguridad.

• No apriete los tornillos con fuerza excesiva. Apretarlos en exceso puede dañar el soporte. Apriete los tornillos a un máximo de 40 pulg-lb (4.5 N•m) de par torsor.

• Tenga cuidado de no pincharse los dedos cuando empuje palanca de la pantalla por la parte inferior.

Montaje de la pantalla: Enganche los soportes

inclinables (B,C) en la placa de pared (A) y gire la pantalla hacia dentro, como se muestra en la ﬁ gura 3.1. NOTA: Si el clip de seguridad no libra la parte inferior de la placa de pared, aﬂ oje el tornillo de seguridad con la llave Allen (L). Los ganchos de los soportes inclinables deben entrar completamente en la placa de pared, como se muestra en el detalle 1. Apriete ﬁ rmemente el tornillo usando una llave Allen (L) hasta que el clip de seguridad asiente ﬁ rmemente contra la parte inferior de la placa de pared.

NOTA: Asegúrese de que el clip de seguridad quede ﬁ jo a la parte inferior de la placa de pared, como se muestra en el detalle 2.

Retirar la pantalla: Aﬂ oje el tornillo de seguridad del clip de seguridad hasta que la pantalla pueda girar libremente y levante la pantalla para sacarla del soporte.

Ajuste de la pantalla: La pantalla se puede ajustar horizontalmente aﬂ ojando el tornillo de seguridad tres vueltas completas, con una llave Allen (L). Ajuste la pantalla como se muestra en la ﬁ gura 3.2. Apriete el tornillo de seguridad.

Ajustar el Ángulo de Inclinación de la Pantalla

NOTA: Seleccionar y ﬁ jar la posición de

inclinación puede ser más fácil antes de colocar la pantalla en el soporte de pared.

INCRELOK™: Se puede trabar la pantalla en una posición predeterminada de inclinación de

-5°, 0°, 5°, 10° o 15°. Use el agujero localizador para encontrar el agujero de inclinación e incline la pantalla para alinear los agujeros. Apriete los tornillos de inclinación IncreLok™ en ambos soportes de inclinación, como se muestra en el detalle 3.

Apriete el tornillo de ﬁ jación para trabar la posición de inclinación.

ﬁ g 3.1

IncreLok™ TORNILLO DE INCLINACIÓN

AGUJERO

LOCALIZADOR

TORNILLO

DE FIJACIÓN

SCREW

ﬁ g 4.1

B,C

DETALLE 1

TORNILLO DE

SEGURIDAD

CLIP DE

SEGURIDAD

DETALLE 2

ﬁ g 3.2

AGUJEROS DE

POSICIÓN DE INCLINACIÓN

DETALLE 3

14 de 32

Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.

PUBLICADO: 06-22-10 HOJA#: 061-9052-3 10-18-10

Installation et montage:

Support mural universel inclinable à l'épreuve des intempéries pour écrans plats de 32 à 60 po (81 à 152 cm)

Modèle: EWMU, EWMU-S

Capacité de Charge Maximale: 200 lb (90.7 kg)

Degré max de résistance au vent : 110 mph, altitude 200 ft (60m), Catégorie "D"

Caractéristiques:

• Les supports de montage d’écran universels s’accrochent à la plaque murale pour une installation rapide, facile et sans

danger

• Réglable jusqu’à 15° pour l’inclinaison en avant et jusqu'à -5° pour l’inclinaison en arrière

• Inclut un jeu de ﬁ xations Sorted-For-You™ pour l’installation sur des montants en bois, du béton ou du bloc de béton

• Réglage horizontal en option jusqu'à 203 mm (8 po) (en fonction du modèle d'écran) pour un positionnement parfait de

l'écran

PUBLIÉ LE: 06-22-10 FEUILLE no: 061-9052-3 10-18-10

Français

REMARQUE: lisez entièrement la ﬁ che d’instructions avant de commencer l’installation et l’assemblage.

AVERTISSEMENT

• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette ﬁ che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de

contacter leur distributeur local.

• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une expérience de la construction immobilière et ayant bien compris ces instructions.

• En raison des conditions de température extérieure telles que vents forts, neige abondante, grêle, pluie, etc. l'enceinte de protection, ainsi que son support, son tube de rallonge et ses pièces de ﬁ xation, doivent être inspectés au moins une fois par année et immédiatement après des vents de plus de 90 mi/h (145 km/h) Un installateur ou un inspecteur qualiﬁ é doit vériﬁ er les signes de rouille, de ﬁ xations desserrées, de métal tordu, etc. Si l'inspection révèle une usure excessive, une détérioration ou un danger quelconque, ce produit doit être mis hors service immédiatement. Pour toute question, veuillez vous adresser au service à la clientèle.

• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés.

• Ne dépassez jamais la capacité de charge maximum. Reportez-vous à la page 15.

• Lors d’une installation sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrées au centre des montants. L’utilisation d’un localisateur de montants « bord à bord » est fortement recommandée.

• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.

• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire considérablement la capacité de support.

• Ce produit a été conçu pour être utilisé avec d'autres produits à l'extérieur uniquement.

• Ce produit a été conçu uniquement pour une installation sur les types de murs ci-dessous :

TYPE DE MUR PIÈCES DE FIXATION REQUISES

• Montant en bois Incluses

• Poutre en bois Incluses

• Béton plein Incluses

• Bloc de béton de mâchefer Incluses

• Brique Contacter un professionnel qualiﬁ é

• Autre, ou vous n’êtes pas sûr ? Contacter un professionnel qualiﬁ é

Outils nécessaires au montage

• localisateur de montants (un localisateur de montants « bord à bord » est recommandé)

• tournevis phillips

• perceuse

• foret de 5/32 po (4 mm) pour les murs à montants en bois

• foret de 5/16 po (8 mm) pour les murs à block de béton

• niveau

Tabla de contenido

Liste des piezas ....................................................................................................................................................................17

Installation sur un mur à montants en bois ........................................................................................................................... 18

Installation sur du béton plein ou un bloc de béton de mâchefer .........................................................................................19

Installation de support adaptatuers ......................................................................................................................................20

Installation de l’écran plat sur la plaque murale ...................................................................................................................21

16 sur 32

PUBLIÉ LE: 06-22-10 FEUILLE no: 061-9052-3 10-18-10

Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.

Français

Liste des pièces

Description Qté Pièce nº Pièce nº

plaque murale

B supports adaptateurs gauche 1 061-T1308 061-7308 C supports adaptateurs droit 1 061-T1307 061-7307 D

vis à bois

E béton d’ancrage 4 590-0320 590-0320 F

viz de M6 x 12 mm

G viz de M6 x 25 mm 4 520-5024 520-5024 H viz de M8 x 15 mm 4 520-5026 520-5026

I viz de M6 x 20 mm 4 520-5025 520-5025

J viz de M8 x 25 mm 4 520-5027 520-5027

rondelle

clé hexa

Les pièces peuvent différer légèrement de l’illustration.

onale 4 m

EWMU EWMU-S

061-T1258

4 520-5033 520-5033

4 520-5023 520-5023

4 540-5014 540-5014 1560-9646560-964

061-7258

FGH KIJ

17 sur 32

PUBLIÉ LE: 06-22-10 FEUILLE no: 061-9052-3 10-18-10

Français

Installation sur des murs à montants en bois

AVERTISSEMENT

• L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants.

• Serrez les vis à bois de manière que la plaque murale soit fermement ﬁ xée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

• Ne serrez jamais à plus de 9 Nm (80 po-lb).

• Assurez-vous que les vis de montage sont ancrées au centre des montants. L’usage d’un localisateur de montants « bord à bord » est fortement conseillé.

• La visserie est fournie pour ﬁ xer la monture à travers une cloison sèche ou du plâtre d’épaisseur standard et dans des montants en bois. Il appartient aux installateurs de fournir la visserie nécessaire pour d’autres types de situations.

Repérez le bord des montants à l’aide d’un localisateur de montants. L’utilisation d’un localisateur de montants

« bord à bord » est fortement recommandée. Après avoir repéré les bords, tracez une ligne verticale le long du centre de chaque montant. Posez la plaque murale (A) sur le mur et utilisez-la comme gabarit. Les fentes de montage supérieures doivent être situées à 157 mm (6,2 po) au-dessus de l’endroit souhaité pour le centre de l’écran comme illustré à la ﬁ gure 1.1. Mettez la plaque à niveau et marquez le centre des quatre trous de ﬁ xation. Veillez à ce que les trous de ﬁ xation soient sur la ligne médiane du montant. Percez quatre trous de 4 mm (5/32 po) de dia. et de 64 mm (2,5 po) de profondeur. Veillez à ce que la plaque murale soit de niveau et ﬁ xez-la à l’aide de quatre vis à bois n° 14 x 2,5 po (D) comme illustré à la ﬁ gure 1.2.

Passez à l’étape 2.

MONTANT

1.76"

(45 mm)

CE = centre de l’écran

ﬁ g. 1.1

18 sur 32

ﬁ g. 1.2

PUBLIÉ LE: 06-22-10 FEUILLE no: 061-9052-3 10-18-10

Français

Installation sur du béton plein ou un bloc de béton de mâchefer

AVERTISSEMENT

• Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vériﬁ ez que vous disposez d’une épaisseur de béton d’au moins 35 mm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à effectuer le montage dans une partie pleine du bloc, généralement à au moins 2,5 cm (1 po) du côté du bloc. Le bloc de béton de mâchefer doit être conforme aux spéciﬁ cations de l’ASTM C-90. Pour percer le trou, il est conseillé d’utiliser une perceuse électrique standard sur un réglage bas au lieu d’un marteau perforateur, aﬁ n d’éviter de briser la partie arrière du trou lorsque vous pénétrez un vide ou une cavité.

• Le béton doit avoir une densité minimum de 2 000 psi. Un béton de densité moindre risquerait de ne pas retenir un ancrage de béton.

• Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants.

1 Assurez-vous que la plaque murale (A) est de

niveau et utilisez-la comme gabarit pour marquer l’emplacement des quatre trous de ﬁ xation. Les fentes de montage supérieures doivent être situées à 157 mm (6,2 po) au-dessus de l’endroit souhaité pour le centre de l’écran comme illustré à la ﬁ gure 1.1 en page 18. Percez quatre trous de 8 mm (5/16 po) de dia. à une profondeur minimale de 64 mm (2,5 po). Insérez les chevilles d’ancrage (E) dans les trous au ras du mur comme illustré (à droite). Posez la plaque murale sur les chevilles d’ancrage et attachez-la à l’aide de vis n° 14 x 2,5 po (D). Assurezvous qu’elle est de niveau, puis serrez toutes les ﬁ xations.

Percez des trous et insérez les ancrages (E).

Placez la plaque (A) sur les ancrages (E) et ﬁ xez avec des vis (D).

surface en béton

AVERTISSEMENT

• Serrez les vis de manière que la plaque murale soit fermement ﬁ xée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

• Ne serrez jamais à plus de 9 Nm (80 po-lb).

• Fixez toujours des ancrages de béton directement sur du béton porteur.

• Ne ﬁ xez jamais d’ancrages sur du béton recouvert de plâtre, une cloison sèche ou autre matériau de ﬁ nition. Si vous ne pouvez pas éviter d’effectuer le montage sur du béton recouvert d’une surface de ﬁ nition, celle-ci doit être chambrée, comme indiqué cidessous. Assurez-vous que les ancrages de béton ne se séparent pas du béton lorsque vous serrez les vis. Si l’épaisseur du plâtre / de la cloison sèche dépasse 16 mm (5/8 po), des ﬁ xations adaptées devront être fournies par l’installateur.

plaque mural

INCORRECT

béton

plaque mural

CORRECT

béton

Serrez toutes les ﬁ xations.

BÉTON PLEIN

BLOC DE BÉTON DE MÂCHEFER

plâtre /

VUE EN COUPE

cloison sèche

plâtre / cloison sèche

19 sur 32

PUBLIÉ LE: 06-22-10 FEUILLE no: 061-9052-3 10-18-10

Français

Installation des supports adaptateurs

AVERTISSEMENT

• Serrez les vis de manière à ﬁ xer solidement les supports adaptateurs. N’employez pas une force excessive pour ce faire. Un serrage excessif peut causer des contraintes risquant d’endommager les vis, de réduire considérablement leur pouvoir de maintien et d’en détacher les têtes. Serrez les vis à un couple maximum de 4,5 Nm (40 po-lb).

• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à maintenir solidement le support, l’écran peut être abîmé ou le produit détérioré.

Aﬁ n d’éviter de rayer l’écran, posez un morceau de tissu sur une surface plane et de niveau qui peut supporter le

poids de l’écran. Déposez l’écran à plat, tourné vers le bas. Si l’écran possède des boutons à l’arrière, enlevezles pour pouvoir attacher les supports adaptateurs. Placez les supports adaptateurs (B,C) à l’arrière de l’écran, alignez-les sur les trous et centrez-les sur l’arrière de l’écran, comme illustré ci-dessous. Fixez les supports adaptateurs à l’arrière de l’écran à l’aide des vis, rondelles et entretoises appropriées, comme illustré sur en el’étape 2-1.

REMARQUE : Les trous supérieurs et inférieurs de l’écran doivent toujours être utilisés. REMARQUE : Assurez-vous de ﬁ xer les supports inclinables de façon à ce que la vis de réglage de l'inclinaison

soit tournée vers l’extérieur comme illustré ci-dessous. Veillez à ce que tous les trous soient bien alignés, puis serrez les vis à l’aide d’un clé hexagonale 4 mm (L).

2-1

REMARQUE: Les dimensions " X " doivent être égales.

CENTREZ LES

SUPPORTS

VERTICALEMENT À

L’ARRIÈRE DE L’ÉCRAN

Commencez par la vis la plus courte et vissezla manuellement à l’écran en la faisant passer à travers la rondelle et le support inclinable, comme indiqué ci-dessous. La vis doit effectuer au moins trois tours complets dans le trou de ﬁ xation et tenir solidement en place. Ne pas trop serrer. S’il est impossible d’effectuer trois tours de vis complets, choisissez une vis plus longue dans le jeu de ﬁ xations à compartiments. Répétez pour le reste des trous de ﬁ xations, mettez les supports à niveau et resserrez les vis.

VIS DE

RÉGLAGE DE

L’INCLINAISON

ÉCRAN

RONDELLE

VIS

SUPPORT

INCLINABLE (B,C)

20 sur 32

PUBLIÉ LE: 06-22-10 FEUILLE no: 061-9052-3 10-18-10

Installation de l’écran Plat sur la Plaque Murale

Français

AVERTISSEMENT

• Pour lever et positionner l’écran plat en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.

• N’exercez pas une force excessive sur les vis. Un serrage excessif peut endommager le support. Serrez les vis à un couple maximal de 40 po-lb (4,5 Nm).

• Veillez à ne pas vous pincer les doigts lorsque vous poussez l’écran par le bas.

Montage de l’écran : Accrochez les supports

inclinables (B,C) à la plaque murale (A) et faites pivoter l’écran vers l'intérieur comme illustré à la ﬁ g.

3.1. REMARQUE : Si la pince de sécurité est en contact avec le bas de la plaque murale, desserrez la vis de sécurité à l'aide d'une clé hexagonale (L). Les crochets des supports inclinables doivent être complètement engagés dans la plaque murale comme illustré dans le dessin de détail 1. Serrez les vis de sécurité à l'aide d'une clé hexagonale (L) jusqu'à ce que la pince de sécurité soit fermement appuyée contre le bas de la plaque murale. REMARQUE : Assurez-vous que la pince de sécurité est ﬁ xée au bas de la plaque murale comme illustré dans le dessin de détail 2. Retrait de l’écran : Desserrez la vis de sécurité de la pince de sécurité jusqu'à ce que l'écran puisse pivoter librement, puis soulevez l'écran hors du support. Réglage de l’écran : L’écran peut être réglé horizontalement en desserrant la vis de sécurité de trois tours complets à l'aide d'une clé hexagonale (L) Réglez l’écran comme illustré à la ﬁ gure 3.2. Serrez les vis de sécurité.

Réglage de l’inclinaison de l’écran Plat

REMARQUE : Il peut être plus facile de choisir

et de régler l'angle d'inclinaison avant de placer l'écran sur le support.

DISPOSITIF INCRELOK™ : L’écran peut être bloqué à un angle d’inclinaison préréglé de -5°, 0°, 5°, 10° ou 15°. Utilisez le trou de positionnement pour trouver la position correcte et inclinez l’écran pour aligner les trous. Serrez les vis de blocage de l’inclinaison IncreLok™ sur les deux supports inclinables comme illustré le dessin de détail 3.

Serrez les vis de blocage pour le verrouiller en position inclinée.

ﬁ g 3.1

POSITIONNEMENT

INCRELOK™

L’INCLINAISON

TROU DE

VIS DE BLOCAGE

B,C

DÉTAILLÉ 1

VIS DE SÉCURITÉ

PINCE DE SÉCURITÉ

DÉTAILLÉ 2

ﬁ g 3.2

VIS DE

TROUS POUR

LA POSITION

INCLINÉE

DÉTAILLÉ 3

ﬁ g 4.1

21 sur 32

Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs.

PUBLIÉ LE: 06-22-10 FEUILLE no: 061-9052-3 10-18-10

Anbringung und Zusammenbau:

Wetterfester Universal-Wandkipphalter für Flachbildschirme von 32-60 Zoll (81-152 cm)

Modelle: EWMU, EWMU-S

Maximale Tragfähigkeit: 200 lb (90.7 kg)

Maximale Windbelastbarkeit: 110 mph, Höhe 200 ft (60m), Kategorie "D"

Merkmale:

• Schnelle, einfache und sichere Anbringung durch Einhaken der Universal-Bildschirmmontagehalterungen an der

Wanplatte

• Neigbar bis 15° nach vorne und -5° nach hinten

• Einschließlich Sorted-For-You™-Befestigungsteilesortiment zur Anbringung an Holzständern, Beton und

Porenbetonstein

• Optionale horizontale Verstellung bis zu 203 mm (8 Zoll) (abhängig vom Bildschirmmodell) ermöglicht optimale

Platzierung des Bildschirms

AUSGEGEBEN: 06-22-10 BLATT NR.: 061-9052-3 10-18-10

Deutsch

HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen.

ACHTUNG

• Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112. Kunden im Ausland wenden sich bitte an den örtlichen Vertragshändler.

• Dieses Produkt darf nur von Personen mit guten mechanischen Fähigkeiten montiert werden, die über Erfahrung in den Grundlagen der Baukonstruktion verfügen und diese Anleitungen vollkommen verstehen.

• Aufgrund der im Freien herrschenden Bedingungen wie Windböen, starker Schneefall, Hagel, Regen, usw. müssen das Schutzgehäuse und die zugehörigen Teile wie Halter, Verlängerungsrohr und Befestigungsteile mindestens einmal im Jahr sowie unmittelbar nach dem Auftreten von Windgeschwindigkeiten über 145 km/h (90 Meilen/Stunde) untersucht werden. Ein qualiﬁ zierter Monteur oder Prüfer muss die Teile auf Anzeichen von Rost, losen Befestigungsteilen, verbogenem Metall usw. untersuchen. Werden übermäßiger Verschleiß, Abnutzung oder unsichere Bedingungen festgestellt, muss dieses Produkt sofort außer Betrieb genommen werden. Bitte wenden Sie sich bei Fragen an den Kundendienst.

• Vergewissern Sie sich, dass die tragende Fläche das Gesamtgewicht der Geräte und allen daran angebrachten Befestigungsteilen und Komponenten sicher tragen kann.

• Die maximale Tragfähigkeit darf niemals überschritten werden. Siehe Seite 22.

• Achten Sie bei der Anbringung an Holzständern darauf, dass die Befestigungsschrauben jeweils in der Mitte der Holzständer verankert sind. Am besten eignet sich ein Balkenﬁ nder mit genauer Kantenanzeige.

• Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um Geräte sicher zu heben und zu positionieren.

• Ziehen Sie die Schrauben fest an, ohne sie zu überdrehen. Durch Überdrehen können die Teile beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

• Dieses Produkt wurde für den Einsatz mit anderen im Freien-Produkten konzipiert.

• Dieses Produkt wurde nur für die Anbringung an den folgenden Wandkonstruktionen ausgelegt:

WANDKONSTRUKTION ERFORDERLICHE BEFESTIGUNGSTEILE

• Holzständer Inbegriffen

• Holzbalken Inbegriffen

• Massivbeton Inbegriffen

• Porenbetonstein Inbegriffen

• Ziegel Qualiﬁ zierten fachmann konsultieren

• Andere oder nicht sicher? Qualiﬁ zierten fachmann konsultieren

Für den Zusammenbau erforderliche Werkzeuge

• Balkenﬁ nder (Balkenﬁ nder mit genauer Kantenanzeige empfohlen)

• Kreuzschlitzschraubendreher

• Bohrer

• 5/32 Zoll (4 mm) Bit für Holzständerwand, 5/16 Zoll (8 mm) Bit für Beton- und Porenbetonsteinwand

• Wasserwaage

Inhaltsverzeichnis

Teileliste ............................................................................................................................................................................... 24

Anbringung an Wand mit Holzständerreihen ....................................................................................................................... 25

Anbringung an Massivbeton oder Porenbetonstein ............................................................................................................ 26

Anbringung von Adapterhalterungen ................................................................................................................................... 27

Anbringung des Flachbildschirms an der Wandplatte ......................................................................................................... 28

23 von 32

AUSGEGEBEN: 06-22-10 BLATT NR.: 061-9052-3 10-18-10

Deutsch

Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden.

Teileliste

Beschreibung Anz. Teile Nr. Teile Nr.

Wandplatte

B Kipphalterungen links 1 061-T1308 061-7308 C Kipphalterungen recht 1 061-T1307 061-7307 D

Holzschrauben

E Betondübel 4 590-0320 590-0320 F

Schrauben M6 x 12 mm

G Schrauben M6 x 25 mm 4 520-5024 520-5024 H Schrauben M8 x 15 mm 4 520-5026 520-5026

I Schrauben M6 x 20 mm 4 520-5025 520-5025

J Schrauben M8 x 25 mm 4 520-5027 520-5027

Scheibe

Inbusschlüssel 4 mm 1 560-964

Die Teile können etwas anders als in der Abbildung aussehen.

EWMU EWMU-S

061-T1258

4 520-5033 520-5033

4 520-5023 520-5023

4 540-5014 540-5014

061-7258

560-964

FGH KIJ

24 von 32

AUSGEGEBEN: 06-22-10 BLATT NR.: 061-9052-3 10-18-10

Deutsch

Anbringung an Holzständerwand

ACHTUNG

• Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann.

• Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

• Das Drehmoment darf 80 in. • lb (9 Nm.) auf keinen Fall überschreiten.

• Achten Sie darauf, dass die Befestigungsschrauben jeweils in der Mitte der Holzständer verankert werden. Am besten eignet sich ein Balkenﬁ nder mit genauer Kantenanzeige.

• Die mitgelieferten Befestigungsteile sind für die Befestigung des Halters durch Trocken- oder Putzwand standardmäßiger Stärke in Holzständer vorgesehen. Für die Anbringung an anders konstruierten Wänden müssen andere Befestigungsteile verwendet werden.

Bestimmen Sie die Kanten der Ständer mithilfe eines Balkenﬁ nders. Am besten eignet sich ein Balkenﬁ nder mit

genauer Kantenanzeige. Verwenden Sie die Kanten als Richtlinie und ziehen Sie eine senkrechte Linie entlang der Mitte der Ständer. Halten Sie die Wandplatte (A) als Schablone an die Wand. Die oberen Montageschlitze sollten sich wie in Abbildung 1.1 dargestellt 157 mm (6,2 Zoll) oberhalb der gewünschten Bildschirmmitte beﬁ nden. Richten Sie die Platte waagerecht aus und markieren Sie die Mitte der vier Montagebohrungen. Achten Sie darauf, dass die Montagebohrungen sich jeweils auf der Mittellinie der Holzständer beﬁ nden. Bohren Sie vier Löcher mit einem Durchmesser von 4 mm (5/32 Zoll) und einer Tiefe von 64 mm (2,5 Zoll). Achten Sie darauf, dass die Wandplatte waagerecht ausgerichtet ist und befestigen Sie sie wie in Abbildung 1.2 dargestellt mit Hilfe von vier Nr. 14 x 2.5 Zoll Holzschrauben (D).

Fahren Sie mit Schritt 2.

STÄNDER

1.76"

(45 mm)

CS = Mittelpunkt des Bildschirms

Abbildung 1.1

25 von 32

Abbildung 1.2

AUSGEGEBEN: 06-22-10 BLATT NR.: 061-9052-3 10-18-10

Deutsch

Anbringung an Massivbeton und Porenbetonstein

ACHTUNG

• Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des

Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt. Die Porenbetonsteine müssen den Speziﬁ kationen der ASTM-Norm C-90 entsprechen. Wir empfehlen, zum Bohren des Lochs anstelle eines Schlagbohrers einen standardmäßigen Elektrobohrer bei niedriger Einstellung zu verwenden, um zu verhindern, dass die Bohrungsrückseite beim Eintritt in einen Leer- oder Hohlraum ausbricht.

• Die Betondruckfestigkeit muss mindestens 2000 psi betragen. In Beton mit geringerer Druckfestigkeit kann der Betondübel u. U.

nicht halten.

• Vergewissern Sie sich, dass die Wand das Vierfache des Gesamtgewichts von Geräten und allen daran angebrachten Befestigung-

steilen und Komponenten sicher tragen kann.

Achten Sie darauf, dass die Wandplatte (A) waagerecht

ausgerichtet ist und verwenden Sie sie als Schablone zur Markierung von vier Montagebohrungen. Die oberen Montageschlitze sollten sich wie in Abbildung 1.1 auf Seite 32. dargestellt 157 mm (6,2 Zoll) oberhalb der gewünschten Bildschirmmitte beﬁ nden. Bohren Sie vier Löcher mit einem Durchmesser von 8 mm (5/16 Zoll) und einer Mindesttiefe von 64 mm (2,5 Zoll). Setzen Sie die Dübel (E) in die Löcher ein, bis sie bündig mit der Wand abschließen (siehe Abbildung rechts). Halten Sie die Wandplatte über die Dübel und befestigen Sie sie mit Nr. 14 x 2,5 Zoll Schrauben (D). Richten Sie sie waagerecht aus und ziehen Sie dann sämtliche Befestigungsteile an.

Bohren Sie Löcher und setzen Sie die Dübel (E) ein.

Legen Sie die Platte (A) über die Dübel (E) und befestigen Sie sie mit Schrauben (D).

BEFESTIGUNGSFLÄCHE

ACHTUNG

• Ziehen Sie die Schrauben fest genug an, dass die Wandplatte si-

cher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

• Das Drehmoment darf 80 Zoll • lb (9 Nm.) auf keinen Fall übersch-

reiten.

• Betonspreizdübel müssen stets direkt am tragenden Beton ange-

bracht werden.

• Betonspreizdübel dürfen auf keinen Fall an Beton befestigt werden,

der mit Verputz, Trockenwandmaterial oder anderem Deckschichtmaterial bedeckt ist. Falls es nicht vermeiden lässt, die Montage an einer Betonﬂ äche mit Deckschicht vorzunehmen, muss wie nachstehend dargestellt eine Senkung in die Deckschicht gebohrt werden. Vergewissern Sie sich, dass die Betondübel beim Anziehen der Schrauben nicht vom Beton weg gezogen werden. Falls der Verputz bzw. das Trockenwandmaterial dicker ist als 16 mm (5/8 Zoll), müssen von der für die Montage zuständigen Person Spezialbefestigungsteile bereitgestellt werden.

FALSCH RICHTIG

WAND-

PLATTE

BETON

WAND-

PLATTE

BETON

Ziehen Sie alle Befestigungsteile an.

MASSIVBETON

PORENBETONSTEIN

SCHNITTANSICHT

VERPUTZ/ RIGIPS

26 von 32

AUSGEGEBEN: 06-22-10 BLATT NR.: 061-9052-3 10-18-10

Deutsch

Anbringung von Adapterhalterungen

ACHTUNG

• Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen. Das maximale Drehmoment zum Festziehen der Schrauben darf 40 in • lb (4,5 Nm) nicht überschreiten.

• Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen.

Legen Sie ein Tuch auf eine ﬂ ache, ebene Oberﬂ äche, die das Gewicht des Bildschirms tragen kann, damit der

Bildschirm nicht zerkratzt wird. Legen Sie den Bildschirm mit der Vorderseite nach unten ab. Falls der Bildschirm über Knöpfe auf der Rückseite verfügt, so müssen diese entfernt werden, damit die Adapterhaltungen befestigt werden können. Befestigen Sie die Adapterhalterungen (B,C) unter Verwendung der entsprechenden in Rückseite mit Schritt 2-1 fort dargestellten Kombination aus Schrauben, Mehrlochschrauben und Abstandhalter an der Bildschirmrückseite.

HINWEIS: Es müssen stets die oberen und unteren Bohrungen am Bildschirm verwendet werden. HINWEIS: Achten Sie darauf, dass die Kipphalterungen wie unten dargestellt mit der Neigungseinstellungss-

chraube nach außen weisend angebracht werden. Achten Sie darauf, dass alle Bohrungen korrekt ausgerichtet sind und ziehen Sie dann die Schrauben mit einem Inbusschlüssel 4 mm (L) an.

2-1

HINWEIS: Die "X"-abstände müssen identisch sein

ZENTRUM KLAMMERN

SENKRECHT AUF

DER RÜCKSEITE DES

BILDSCHIRMS

Beginnen Sie mit der längeren Schraube und schrauben Sie diese in der unten abgebildeten Reihenfolge von Hand durch die scheibe, die Adapterhalterung und den Abstandhalter in den Bildschirm. Die Schraube muss sich um mindestens drei volle Umdrehungen in die Montagebohrung drehen lassen und gut festsitzen. Nicht zu stark anziehen. Wählen Sie eine längere Schraube aus dem Befestigungsteilesortiment, wenn sich die Schraube nicht um drei volle Umdrehungen in den Bildschirm schrauben lässt. Wiederholen Sie diesen Schritt bei den übrigen Montagebohrungen, richten Sie die Halterungen waagerecht aus und ziehen Sie die Schrauben an.

27 von 32

NEIGUNGSEINSTEL-

LUNGSSCHRAUBE

BILDSCHIRM

SCHEIBE

SCHRAUBE

KIPPHALTERUNG

(B,C)

AUSGEGEBEN: 06-22-10 BLATT NR.: 061-9052-3 10-18-10

Anbringung und Abnahme des Flachbildschirms

Deutsch

ACHTUNG

• Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie

mechanische Hebegeräte, um den Flachbildschirm sicher zu heben und zu positionieren.

• Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher

befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen. Das maximale Drehmoment zum Festziehen der Schrauben darf 40 in • lb (4,5 Nm) nicht überschreiten.

• Achten Sie darauf, dass Sie die Finger nicht einklemmen, wenn der Halter

von der Wand weg gezogen bzw. zu ihr hin geschoben wird.

Anbringung des Bildschirms: Haken Sie die

Kipphalterungen (B,C) an der Wandplatte (A) ein und schwenken Sie den Bildschirm wie in Abbildung

3.1 dargestellt nach innen. HINWEIS: Falls sich die Sicherheitsklemme nicht an der Wandplattenunterseite vorbeiführen lässt, lösen Sie die Sicherheitsschraube mit einem Inbusschlüssel (L). Die Haken der Kipphalterungen müssen ganz in die Wandplatte eingreifen wie in Detailansicht 1 dargestellt. Ziehen Sie die Sicherheitsschraube mit einem Inbusschlüssel (L) an, bis die Sicherheitsklemme fest an der Unterseite der Wandplatte anliegt.

HINWEIS: Vergewissern Sie sich, dass die Sicherheitsklemme sicher an der Wandplattenunterseite befestigt ist wie in Detailansicht 2 dargestellt.

Entfernung des Bildschirms: Lösen Sie die Sicherheitsschraube von der Sicherheitsklemme, bis der Bildschirm sich ungehindert schwenken lässt, und heben Sie den Bildschirm vom Halter ab.

Bildschirmeinstellung: Der Bildschirm kann horizontal verstellt werden, indem die Sicherheitsschraube mit einem Inbusschlüssel (L) um drei volle Umdrehungen gelöst wird. Stellen Sie den Bildschirm wie in Abbildung 3.2 dargestellt ein. Ziehen Sie die Sicherheitsschraube an.

Einstellung des Neigungswinkels des Flachbildschirms

HINWEIS: Auswahl und Einstellung der

Neigungsstellung sind möglicherweise einfacher, wenn sie vor der Anbringung des Bildschirms am Wandhalter erfolgen.

INCRELOK™: Der Bildschirm kann in voreingestellten Neigungsstellungen von -5°, 0°, 5°, 10° oder 15° arretiert werden. Machen Sie die Neigungsstellungsbohrung mit Hilfe der Fixierungsbohrung ausﬁ ndig und neigen Sie den Bildschirm, um die Bohrungen aneinander auszurichten. Ziehen Sie die IncreLok™Neigungsschrauben an beiden Kipphalterungen an wie in Detailansicht 3 dargestellt.

Ziehen Sie die Sicherungsschraube an, um die Neigungsstellung zu arretieren.

Abbildung 3.1

B,C

DETAILANSICHT 1

SICHERHEITSSCHRAUBE

SICHERHEITSKLEMME

DETAILANSICHT 2

Abbildung 3.2

INCRELOK™-

NEIGUNGSSCHRAUBEN

NEIGUNGSSTEL-

RATSCHENGRIFF

LUNGSBOHRUNGEN

FIXIERUNGS-

BOHRUNG

SICHERUNGSSCHRAUBE

DETAILANSICHT 3

28 von 32

Abbildung 4.1

AUSGEGEBEN: 06-22-10 BLATT NR.: 061-9052-3 10-18-10

Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer.

LIMITED FIVE-YEAR WARRANTY

Peerless Industries, Inc. establishes a warranty period of one year for products manufactured or supplied by Peerless. This period commences from the date of

sale of the product to the original consumer, but will in no case last for more than six years after the date of the product’s manufacture. During the warranty period

such products will be free from defects in material and workmanship, provided they are installed and used in compliance with the instructions established by

Peerless Industries, Inc. Subject to applicable legal requirements, during the warranty period Peerless will repair or replace, or refund the purchase price of, any

Any other warranties prescribed by the law which may apply with respect to such products also are limited in duration to the warranty period speciﬁ ed in this

This warranty does not cover damage caused by (a) service or repairs by the customer or a person who is not authorized for such service or repairs by Peerless

Industries, Inc., (b) the failure to utilize proper packing when returning the product, (c) incorrect installation or the failure to follow Peerless’ instructions or warnings

when installing, using or storing the product, or (d) misuse or accident, in transit or otherwise, including in cases of third party actions and force majeure.

In no event shall Peerless be liable for incidental or consequential damages or damages arising from the theft of any product, whether or not secured by a security

This Limited Five-Year Warranty is in lieu of all other warranties, expressed or implied, and is the sole remedy with respect to product defects. No retailer, dealer,

distributor, installer or other person is authorized to modify or extend this warranty or impose any obligation on Peerless in connection with the sale of any product

This warranty gives speciﬁ c legal rights, and you may also have other rights provided by the national legislation of the country in which you purchased such

such product which fails to conform with this warranty.

Limited Five-Year Warranty.

device which may be included with the product.

manufactured or supplied by Peerless.

product.

www.peerlessmounts.com

LIMITED ONE-YEAR WARRANTY

Limited one-year warranty on corrosion and electrical components.

www.peerlessmounts.com

29 of 32

ISSUED: 06-22-10 SHEET #: 061-9052-3 10-18-10

GARANTIE DE CINQ ANS

Peerless Industries, Inc., offre une garantie de cinq ans sur les produits fabriqués ou fournis par ses soins. Cette période commence à la date de vente du produit au client d’origine, mais ne peut en aucun cas dépasser de plus de six ans la date de fabrication. Pendant la période de garantie, les produits couverts seront exempts de tout défaut matériel et de main d’œuvre, dès lors qu’ils sont installés et utilisés dans le respect des instructions de Peerless Industries, Inc.

Conformément aux dispositions légales applicables, Peerless réparera ou remplacera, ou remboursera le prix d’achat de tout produit non conforme à cette

Toute autre garantie obligatoire applicable à ces produits est également limitée à la durée spéciﬁ ée dans la présente Garantie de cinq ans.

Cette garantie ne couvre pas les dommages causés par (a) les interventions ou les réparations effectuées par le client ou par une personne non agréée par

Peerless Industries, Inc., (b) la non-utilisation de l’emballage approprié lors du renvoi du produit, (c) une installation incorrecte ou le non-respect des instructions

ou des avertissements de Peerless lors de l’installation, de l’utilisation ou du rangement du produit, ou (d) une mauvaise utilisation ou un accident pendant le

Peerless ne saura en aucun cas être tenue pour responsable de tout préjudice accidentel ou induit, ou de tout préjudice dû au vol d’un produit, qu’il soit ou non

Cette garantie de cinq ans remplace et annule toute autre garantie, expresse ou implicite, et constitue le seul recours valable en cas de dysfonctionnement

des produits. Aucun détaillant, revendeur, distributeur, installateur ou autre n’est autorisé à modiﬁ er ou à prolonger cette garantie, ou à imposer une obligation

Cette garantie confère certains droits spéciﬁ ques, mais d’autres droits peuvent vous être conférés par la législation du pays où vous avez acheté le produit.

transport ou en toute autre circonstance, y compris du fait de tiers et en cas de force majeure.

protégé par un dispositif de sécurité éventuellement fourni avec le produit.

quelconque à Peerless lors de la vente de produits fabriqués ou fournis par Peerless.

garantie pendant cette période.

www.peerlessmounts.com

GARANTIE DE UNO AÑO

Limitada de un año de garantía sobre los componentes de la corrosión y eléctricos.

www.peerlessmounts.com

30 of 32

ISSUED: 06-22-10 SHEET #: 061-9052-3 10-18-10

GARANTÍA LIMITADA DE CINCO AÑOS

Peerless Industries, Inc. establece un período de garantía de cinco años para los productos fabricados o suministrados por Peerless. Este período empieza en

la fecha de venta del producto al consumidor original, pero en ningún caso durará más de seis años después de la fecha de fabricación del producto. Durante

la vigencia de la garantía, dichos productos se encontrarán libres de defectos en sus materiales y fabricación, siempre que se instalen y usen de conformidad

con las instrucciones establecidas por Peerless Industries, Inc. Sujeto a los requisitos legales pertinentes, durante la vigencia de la garantía Peerless reparará o

Cualquier otra garantía exigida por ley que podría ser aplicable con respecto a dichos productos también tendrá una vigencia limitada al período de garantía

La presente garantía no abarca los daños causados por (a) trabajos de servicio, mantenimiento o reparación hechos por el cliente o una persona que no está

autorizada por Peerless Industries, Inc. para realizar esos trabajos, (b) no utilizar un embalaje apropiado al devolver el producto, (c) una instalación incorrecta o

no seguir las instrucciones o advertencias de Peerless al instalar, usar o almacenar el producto, o (d) uso indebido o accidente, en tránsito o de otro modo, incluso

Peerless en ningún caso será responsable de daños incidentales o indirectos o daños que surjan del robo de un producto, esté o no protegido por un dispositivo

La presente Garantía Limitada de Cinco Años reemplaza cualquier otra garantía expresa o implícita, y es la única reparación con respecto a defectos en el

producto. Ningún comerciante minorista, agente, distribuidor, instalador u otra persona, está autorizado para modiﬁ car o prolongar la presente garantía ni para

La presente garantía otorga derechos legales especíﬁ cos, y usted también podría tener otros derechos en virtud de la legislación nacional del país donde usted

reemplazará un producto que no cumpla con la presente garantía o reembolsará el precio de compra del mismo.

especiﬁ cado en la presente Garantía Limitada de Cinco Años.

si se trata de acciones atribuibles a terceros o de casos de fuerza mayor.

de seguridad incluido con el producto.

imponer una obligación a Peerless en relación con la venta de un producto fabricado o suministrado por Peerless.

compró el producto.

www.peerlessmounts.com

GARANTÍA LIMITADA DE UN ANNÉE

Garantie limitée d'un an sur les composants électriques et la corrosion.

www.peerlessmounts.com

31 of 32

ISSUED: 06-22-10 SHEET #: 061-9052-3 10-18-10

BESCHRÄNKTEN FÜNFJÄHRIGEN

GARANTIE

Peerless Industries Inc. gewährleistet auf Produkte, die von Peerless hergestellt oder geliefert werden, eine Garantiefrist von fünf Jahren. Die Frist beginnt mit

dem Datum des Produktverkaufs an den ursprünglichen Verbraucher; sie gilt jedoch in keinem Fall länger als sechs Jahre nach Herstellungsdatum des Produkts.

Während der Garantiefrist weisen solche Produkte keine Material- oder Verarbeitungsfehler auf, vorausgesetzt, sie werden gemäß den Anweisungen von Peerless

Industries Inc. installiert und verwendet. Vorbehaltlich der einschlägigen rechtlichen Verpﬂ ichtungen repariert oder ersetzt Peerless während der Garantiefrist ein

Andere gesetzlich vorgeschriebene Garantien, die auf solche Produkte zutreffen können, sind in ihrer Dauer ebenfalls auf die Frist beschränkt, die in dieser

Diese Garantie gilt nicht bei Schäden, die aufgrund folgender Ursachen entstanden: (a) Wartung oder Reparatur durch den Kunden oder einer Person, die nicht von Peerless Industries Inc. für die Durchführung solcher Wartungs- oder Reparaturarbeiten autorisiert wurde, (b) Nichtverwendung von geeigneter Verpackung

bei der Rücksendung des Produkts, (c) falsche Installation oder Nichtbefolgung bzw. Nichtbeachtung von Peerless-Anweisungen oder -Warnhinweisen bei der

Installation, Verwendung oder Lagerung des Produkts oder (d) Missbrauch oder Unfall, während des Transports oder anderweitig, einschließlich Handlungen

Auf keinen Fall haftet Peerless für Neben- oder Folgeschäden oder für Schäden, die aus dem Diebstahl eines Produkts entstehen, unabhängig davon, ob das

Diese beschränkte fünfjährige Garantie gilt anstelle von allen anderen ausdrücklichen oder stillschweigenden Garantien und ist das alleinige Rechtsmittel bei

Produktdefekten. Kein Einzel-, Vertrags- oder Vertriebshändler und keine mit der Installation beauftragte oder sonstige Person ist befugt, diese Garantie zu ändern

oder zu verlängern oder Peerless irgendwelche Verpﬂ ichtungen in Zusammenhang mit einem von Peerless hergestellten oder gelieferten Produkt aufzuerlegen.

Diese Garantie verleiht Ihnen bestimmte gesetzliche Rechte, und Sie verfügen u. U. über weitere Rechte unter der nationalen Gesetzgebung des Landes, in dem

Produkt, das dieser Garantie nicht entspricht, oder erstattet den Kaufpreis dafür.

beschränkten fünfjährigen Garantie festgelegt ist.

Dritter und höherer Gewalt.

Produkt durch eine mitgelieferte Sicherheitsvorrichtung gesichert war oder nicht.

dieses Produkt erworben wurde.

www.peerlessmounts.com

BESCHRÄNKTEN EINJÄHRIGEN

GARANTIE

Ein Jahr begrenzte Garantie auf Korrosion und elektrischen Komponenten.

www.peerlessmounts.com

32 of 32

ISSUED: 06-22-10 SHEET #: 061-9052-3 10-18-10

Peerless EWMU Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
