Peavey PV16 User guide

PV® 16-Channel Dual Receiver UHF

PLL Wireless Microphone System

Operating

Manual

www.peavey.com

FCC/ICESCompliancyStatement

FCC ID:

ThisdevicecomplieswithPart15oftheFCCrulesandIndustryCanadalicense‐exemptRSSStandard(s).Operationis
subjecttothefollowingtwoconditions:(1)thisdevicemaynotcauseharmfulinterference,and(2)thisdevicemust
acceptanyinterferencereceived,thatmaycauseundesiredoperation.

I4S-PLL16D

I4S-Y4OUH6

I4S-Y4OUB7

LeprésentappareilestconformeauxCNRd’lndustrieCanadaapplicablesauxappareilsradioexemptsde
licence.L’exploitationestautoriséeauxdeuxconditionssuivantes:(1)I’appareilnedoitpasproduirede
brouillage,et(2)I’utilisateurdeI’appareildoitacceptertoutbrouillageradioélectriquesubi,mêmesile
brouillageestsusceptibled’encompromettrelefonctionnement.

Warning:ChangesormodificationstotheequipmentnotapprovedbyPeaveyElectronicsCorp.canvoidthe
user’sauthoritytousetheequipment.

Note–ThisequipmenthasbeentestedandfoundtocomplywiththelimitsforaClassBdigitaldevice,
pursuanttoPart15oftheFCCRules.Theselimitsaredesignedtoprovidereasonableprotectionagainst
harmfulinterferenceinaresidentialinstallation.Thisequipmentgenerates,uses,andcanradiateradio
frequencyenergyand,ifnotinstalledandusedinaccordancewiththeinstructions,maycauseharmful
interferencetoradiocommunications.However,thereisnoguaranteethatinterferencewillnotoccurina
particularinstallation.Ifthisequipmentdoescauseharmfulinterferencetoradioortelevisionreception,
whichcanbedeterminedbyturningtheequipmentoffandon,theuserisencouragedtotryandcorrectthe
interferencebyoneormoreofthefollowingmeasures.

 Reorient or relocate the receiving antenna.
 Increase the separation between the equipment and receiver.
 Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

 Consult the dealer or an experienced radio/TV technician for help.

C: 3642A-UH6)

(I
(IC: 3642A-UB7)

Caution

The equipment complies with FCC radiation exposure limits set forth for an uncontrolled
environment.

INTRODUCTION

ENGLISH

Please read this manual thoroughly for correct operation and optimal
performance.

PV® 16 Channel Dual Receiver PLL Wireless Receiver Features

4

6 7

5

1

3

6 7

2

8

6 7

5

5

4

343

8

8

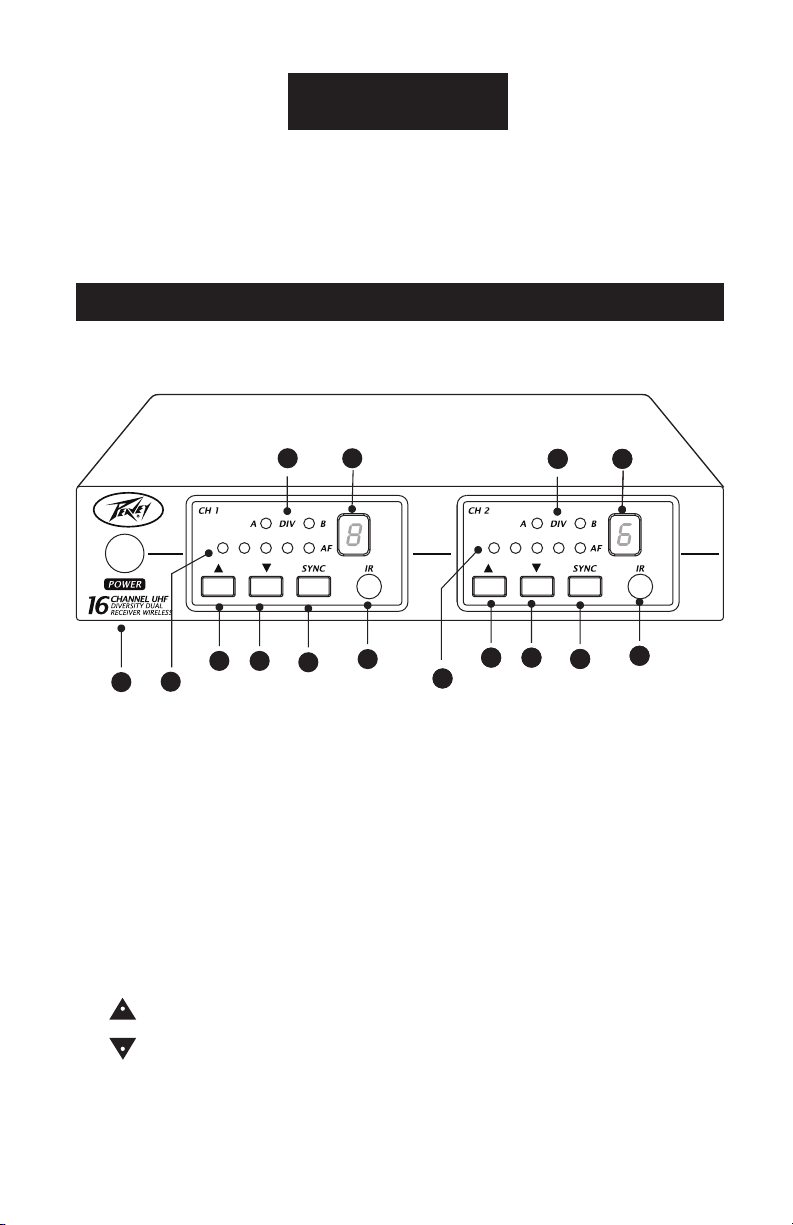

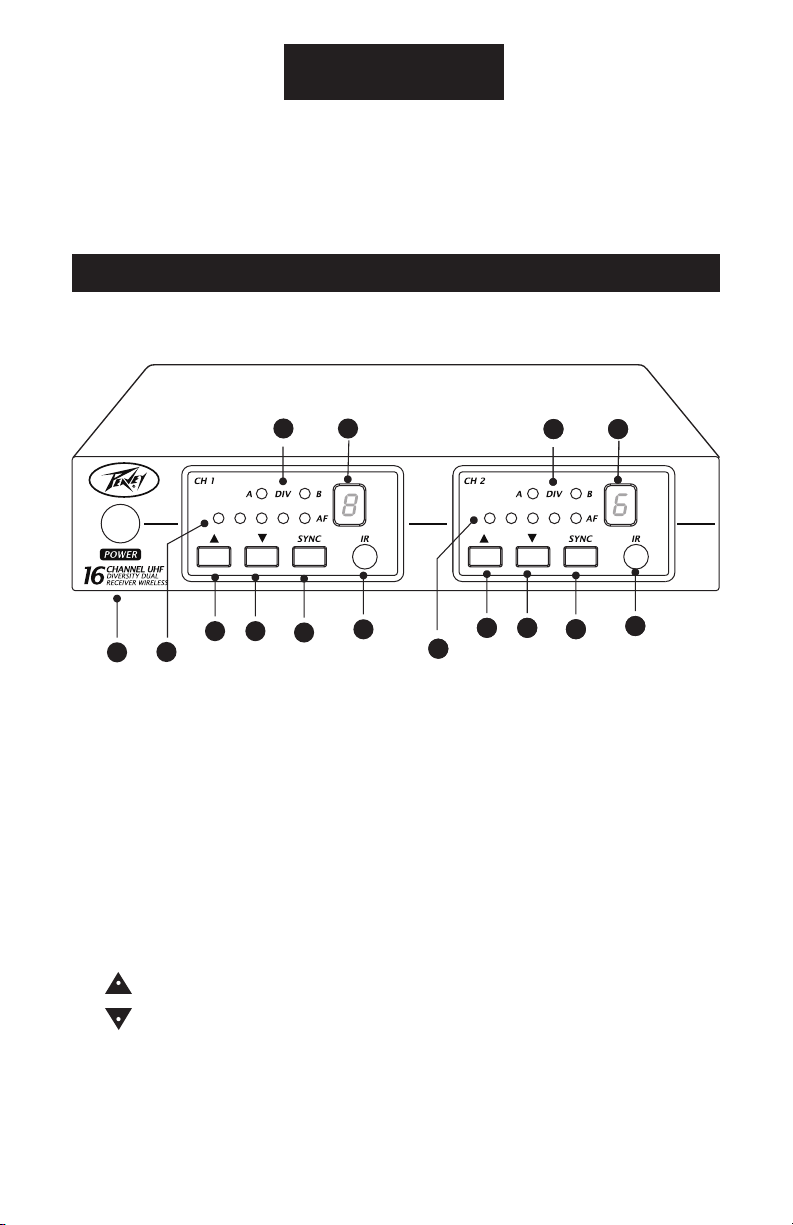

FRONT PANEL

(1) Power switch

(2) Infrared(IR) port: Broadcasts IR signal to transmitter.

(3) Channel indicator: To display system’s receiving channel.

(4) DIV indicator: Antenna receiver status indicator LED.

(5) AF1 - AF5 indicator: Indicate the audio signal level.

(6) UP select button.

2

2

(7) DOWN select button.

(8) SYNC button: Press to synchronize transmitter and receiver

frequencies.

NOTE: WHEN ch1 AND Ch2 ARE IN USE TOGETHER, PLEASE DON’T SET THEM
ON THE SAME CHANNEL.

PV® 16 Channel Dual Receiver PLL Wireless Receiver Features

CH 2 CH 1

ANT A ANT

9

10

11

10

11

AUDIO OUT

12

13

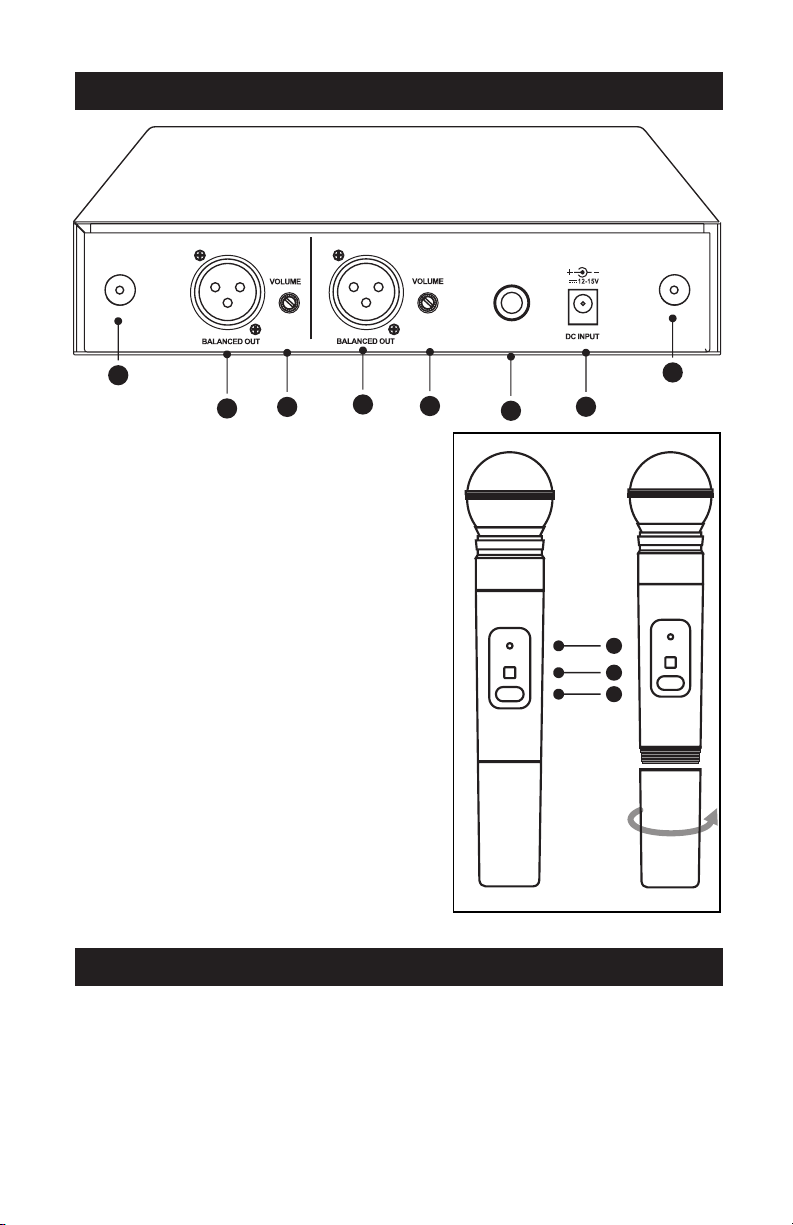

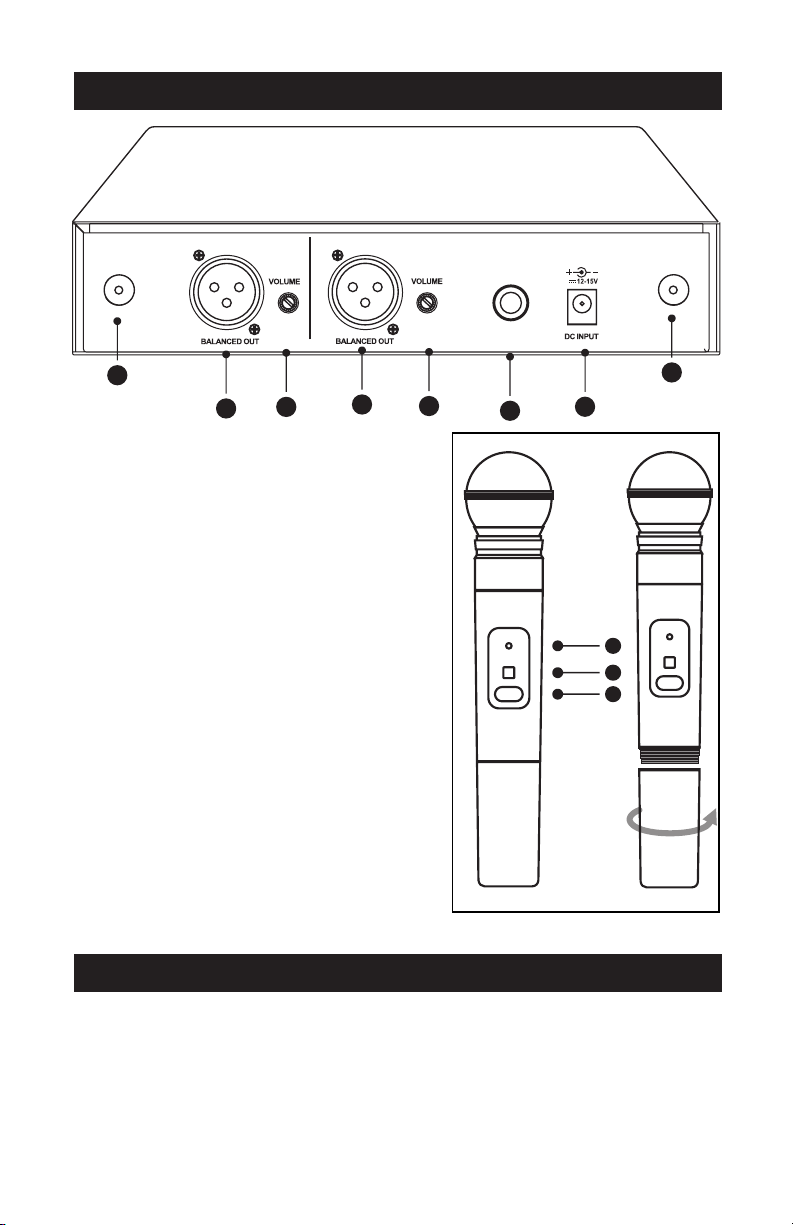

BACK PANEL

(9) Antenna connectors

(10) Balanced out Jack: XLR connector

provides balanced audio output signal
from this jack to the amplifier.

(11) Volume adjustment knob: Adjusts
the volume level of the AUDIO OUT.

(12) Unbalanced out Jack: MIX
OUTPUT, with Phone Jack provides
audio output signal from this jack to
the amplifier.

(13) DC input socket: Input socket for
12-15V Volt DC power. Please note that
the polarity of the central pin in the
socket is positive(+).

9

14

15

16

PV® 16 Channel Dual Receiver PLL Handheld Transmitter

(14) Power / IR mute indicator

(15) SYNC port: Receives infrared beam to synchronize frequencies

(16) On-off / mute switch: Press and hold to turn on or off. Press and

release to mute or disengage mute function.

Green Ready
Flashing green

Amber
Flashing red

Glowing red

Pulsing red on startup

Pulsing
synchronization

red after

Controls locked
Mute on
IR transmitter

Battery

Batteries dead(transmitter cannot be turned
on until batteries are changed)

Transmitter and receiver incompatible

in process

power low

are

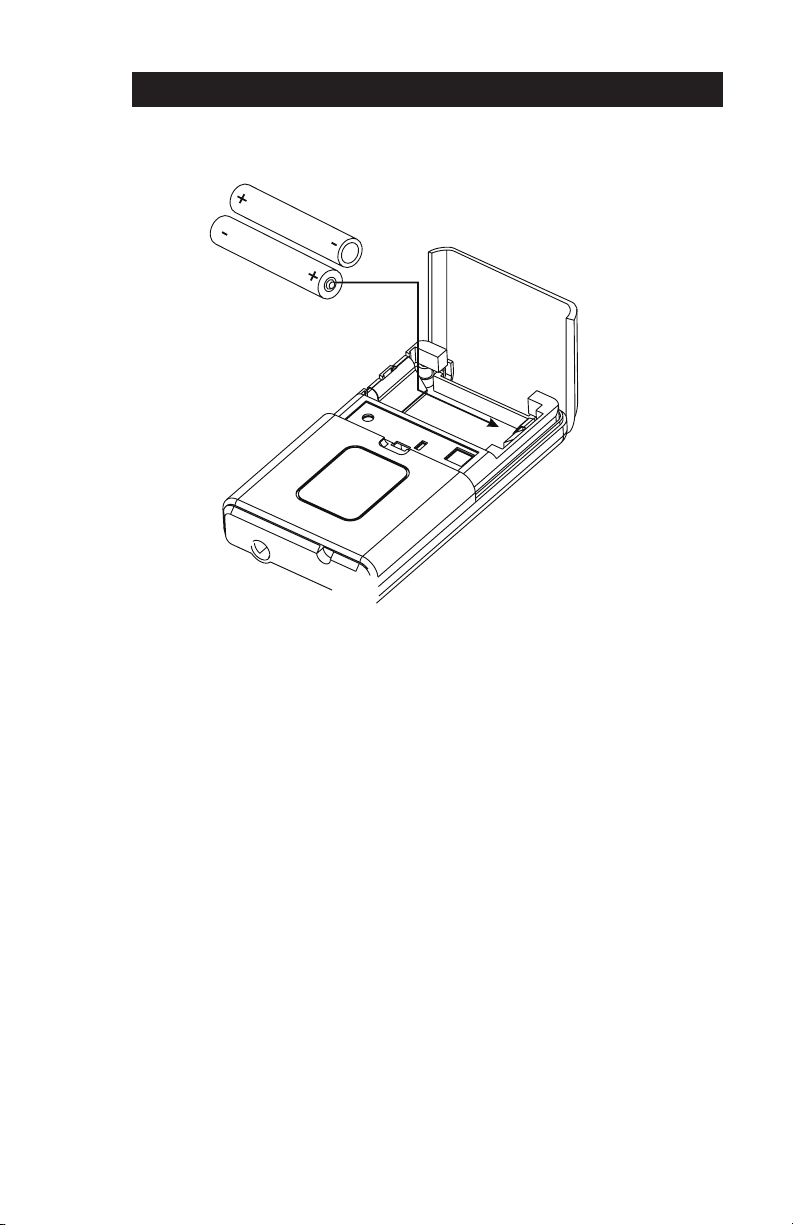

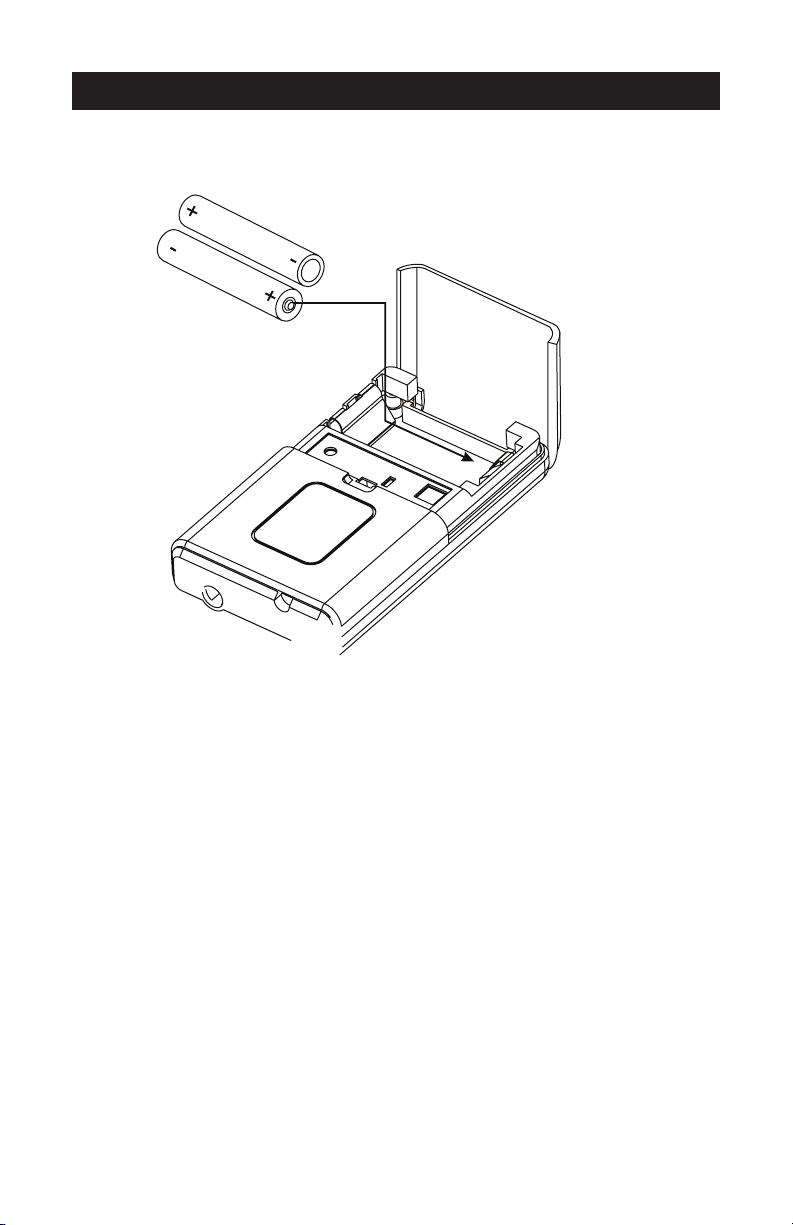

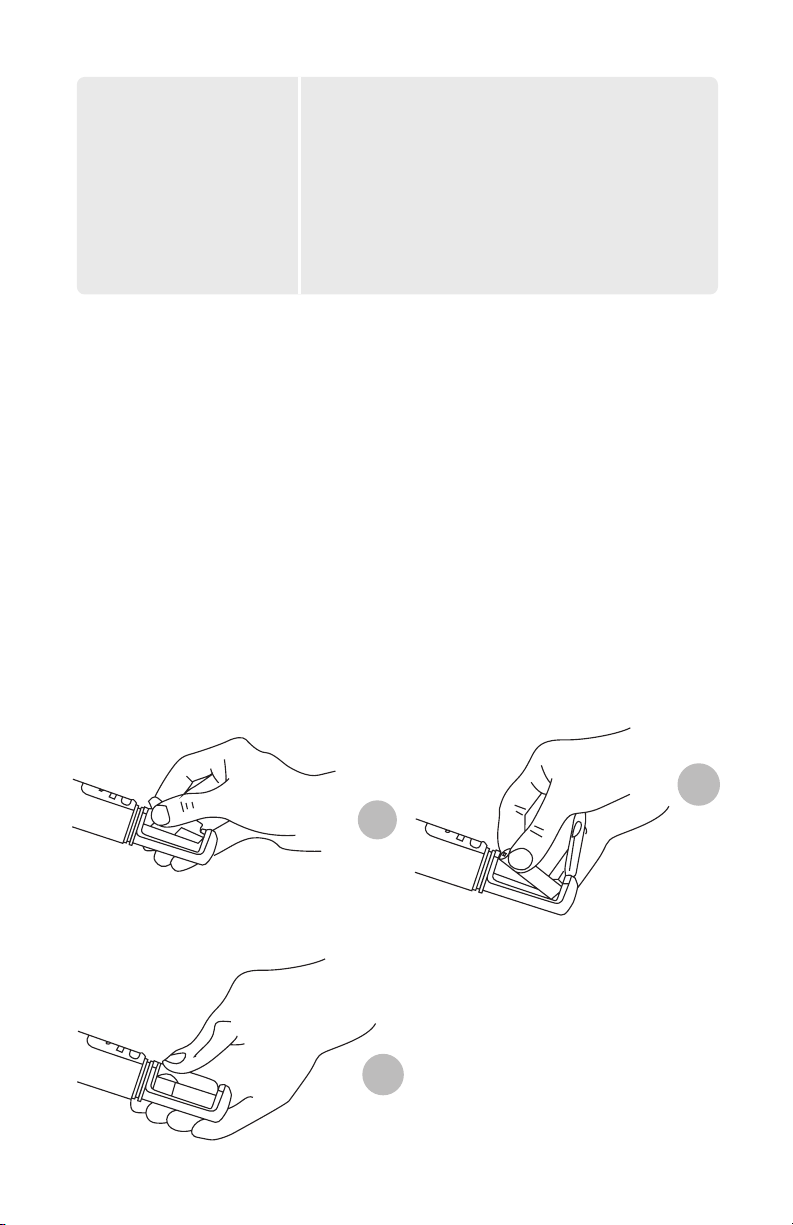

CHANGING BATTERIES

• Expected life for alkaline batteries is approximately 8 hours.

• When the transmitter light glows red, the batteries should be
replaced, as shown.

When the Transmitter is not in use:

Make sure the microphone is turned off. If the microphone will not be
used for an extended period of time, please remove the batteries to
avoid battery leakage that can result in damage to the battery
springs and circuit.

1

2

3

PV® 16 Channel Dual Receiver Body Pack Transmitter

1720 18

21

22

19

23

25

26

24

Green
Flashing

green

Amber
Flashing red

Glowing

Pulsing

Pulsing
synchronization

red

red on startup

red after

Ready

Controls locked
Mute on
IR transmitter in process

Battery power low

Batteries dead(transmitter cannot be turned
on until batteries are changed)

Transmitter and receiver incompatible

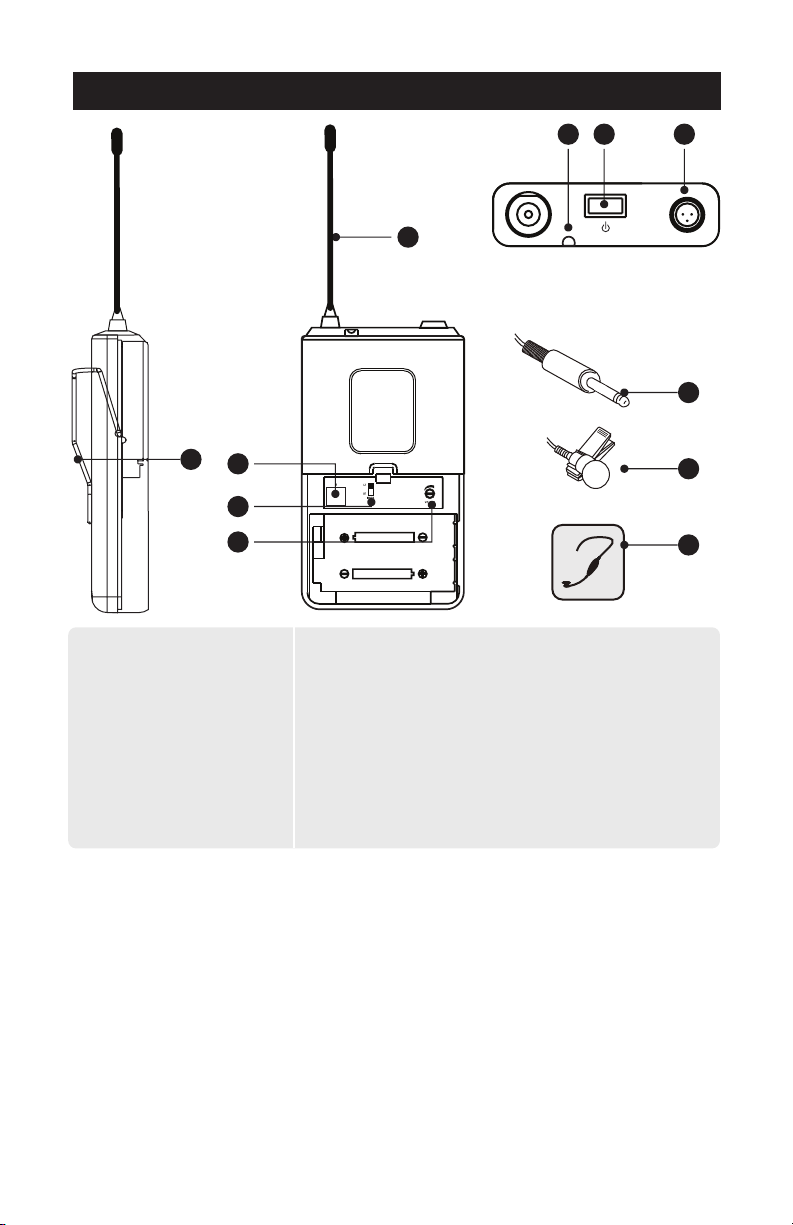

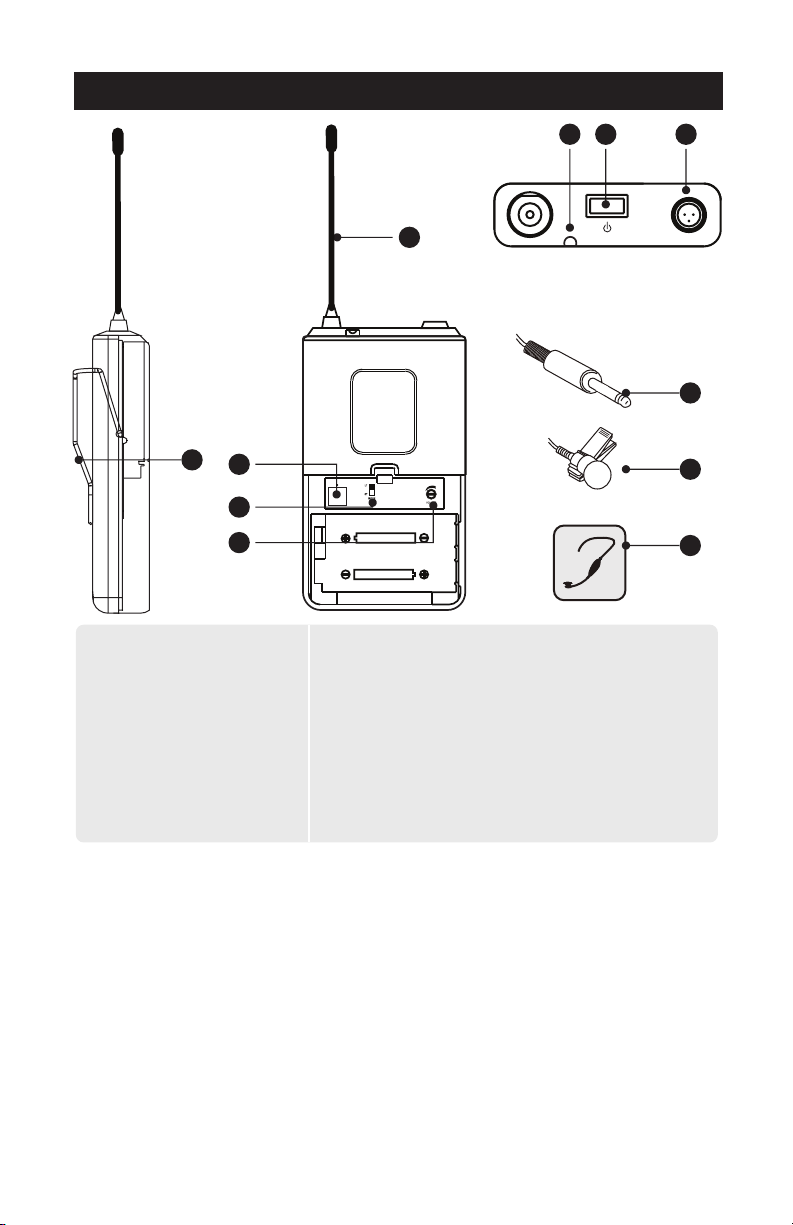

BODYPACK TRANSMITTER

(17) Power / Mute Button

(18) Mic Jack

(19) IR Port

(20) Power / IR / Mute indicator

(21) Transmitter Antenna

(22) Detachable Belt Clip

27

(24) Volume Adjustment

(25) Guitar Cable for guitar
wireless system

(26) Lavalier Mic for lavalier
wireless system

(27) Headphone Microphone for
headset wireless system

(23) Mode with LT & GT

PV® 16 Channel Dual Receiver Body Pack Transmitter

BODYPACK TRANSMITTER

CHANGING BATTERIES

• Expected life for alkaline batteries is approximately 8 hours.

• When the transmitter light glows red, the batteries should be
replaced immediately, as shown.

When the Transmitter is not in use:

Make sure the microphone is turned off. If the microphone will not
be used for an extended period of time, please remove the batteries
to avoid battery leakage that can result in damage to the battery
springs and circuit.

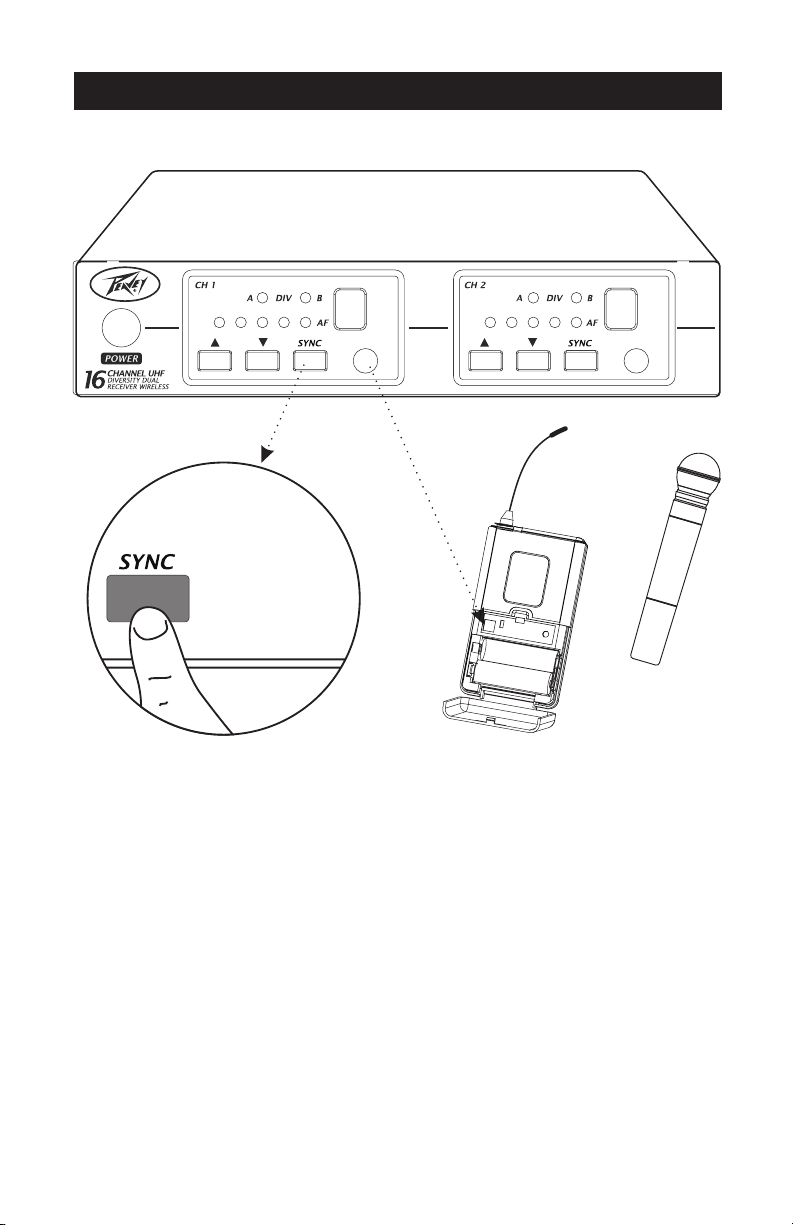

PV® 16 Channel Dual Receiver Body Pack Sync Function

m

c

<15

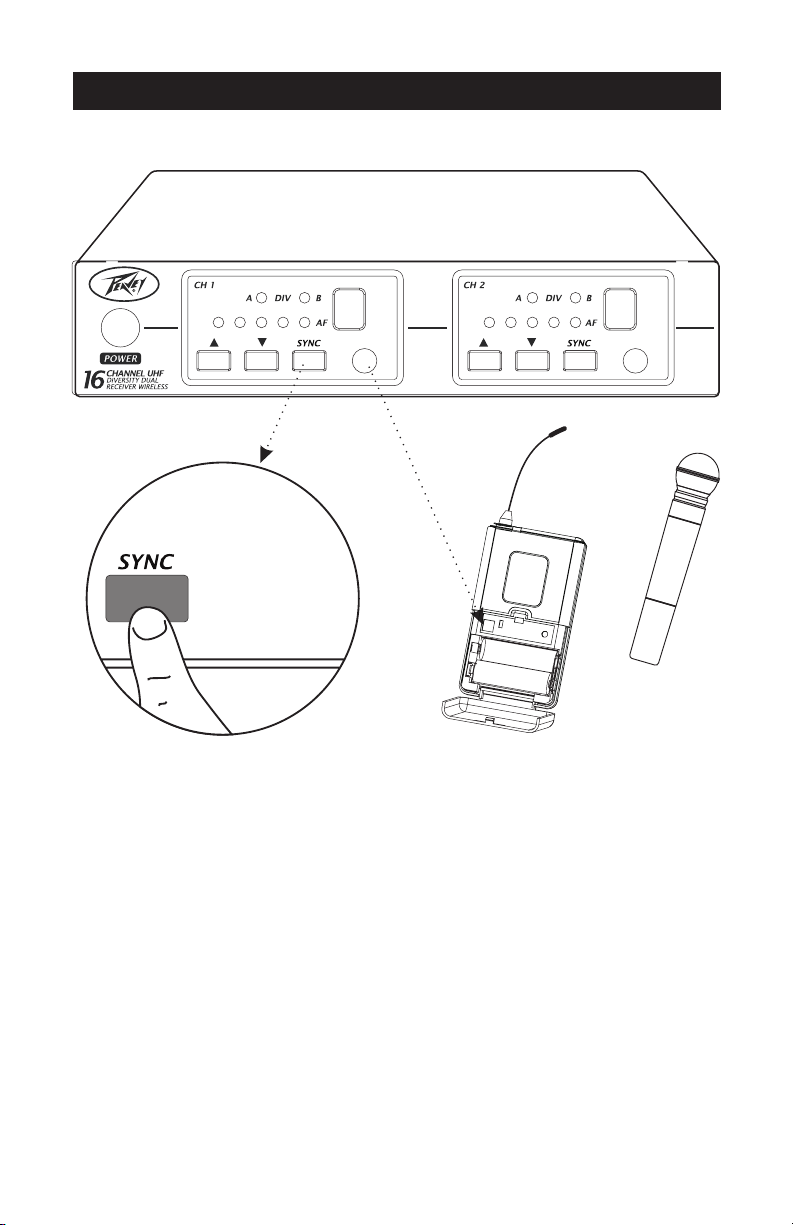

AUTOMATIC TRANSMITTER SETUP

Open the body pack transmitter battery compartment to display the
infrared(SYNC) port.

With the transmitter SYNC port exposed to the receiver, press SYNC

When the receiver ready light glows, the system is ready for use.
Close the body pack transmitter battery compartment.

SPECIFICATIONS

SYSTEM FREQUENCY UHF

Audio Frequency Response Minimum: 50 Hz Maximum: 18 KHz

+/-3 dB (Overall system frequency depends on

Total Harmonic Distortion 0.8%, typical

Ref.+/-30 KHz deviation,1 KHz tone

Dynamic Range >100 dB A-weighted

Working Range 100 m (300 ft.)

microphone element)

RX Oscillation Type Microprocessor controlled PLL

` Synthesized

Receiving Method Diversity

Frequency Stability +/- 0.005%

No. of Channels Max 16 (16 Channels)

Max Deviation >+/- 45 KHz

Sensitivity -105 dBm at S/N ratio >12 dB

Pilotone Frequency 32.768 KHz

Image Rejection >60 dB

Audio Outputs Unbalanced: 360 mV / 5 K

Balanced: 25 mV / 600

TX RF Power Output >30 mV

Spurious Emission >60 dB below Carrier

No. of Channels Max 16 (16 Channels)

Pilotone Frequency 32.768 KHz

Battery AA type*2

Battery Life (Alkaline) Estimated 8 hours

FRANÇAIS

INTRODUCTION

Veuillez lire attentivement ce mode d’emploi pour garantir un
fonctionnement correct et des performances optimales.

Double récepteur PV® 16 Canaux PLL Fonctions du récepteur sans fil

4

6 7

5

1

3

6 7

2

8

6 7

5

5

4

343

2

2

8

8

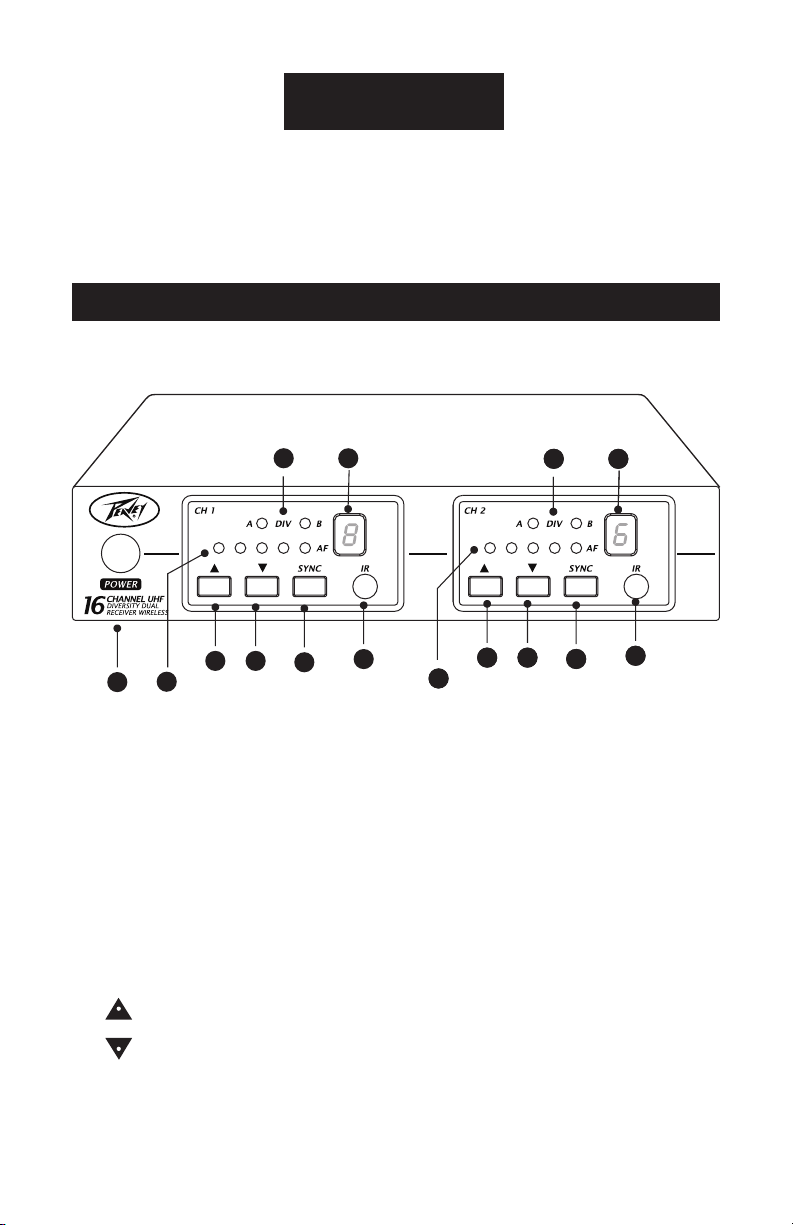

PANNEAU AVANT

(1) Interrupteur secteur
(2) Port infrarouge (IR) : Transmet le signal IR à l’émetteur.
(3) Indicateur de canal : Pour afficher le canal de réception du

système.
(4) Indicateur DIV : DEL d’indicateur de statut d’antenne de

récepteur.

(5) Indicateur AF1 - AF5 : Indique le niveau du signal audio.
(6) Bouton de sélection HAUT.
(7) Bouton de sélection BAS.
(8) Bouton SYNC : Appuyez sur ce bouton pour synchroniser les

fréquences de l’émetteur et du récepteur.

NOTE : LORSQUE LE Ca1 ET LE Ca2 SONT UTILISÉS ENSEMBLE, VEILLEZ À NE
PAS LES CONFIGURER SUR LE MÊME CANAL.

Double récepteur PV® 16 canaux PLL Fonctions du récepteur sans fil

CH 2 CH 1

ANT A ANT

9

11

10

10

11

AUDIO OUT

12

13

PANNEAU ARRIÈRE
(9) Connecteur d’antenne
(10) Prise d’équilibrage de sortie: Le

raccord XLR assure un signal de sortie
audio équilibré entre cette prise et
l’amplificateur.

(11) Bouton d’ajustement du volume :

Ajuste le niveau du volume de la
SORTIE.

(12) Prise de sortie déséquilibrée:
MIX SORTIE, avec la prise de
téléphone, apporte le signal de sortie
audio de cette prise vers la guitare.

(13) Prise d’entrée CC : Prise d’entrée
pour l’alimentation 12-15 Volt CC.
Veuillez remarquer que la polarité de
la broche centrale de la prise est
positive (+).

9

14

15

16

Double récepteur PV

®

16 Canaux PLL Émetteur portable

(14) Indicateur Alimentation / IR
(15) Port SYNC : Reçoit le faisceau infrarouge pour synchroniser les

fréquences
(16) Interrupteur marche-arrêt/sourdine : Maintenir enfoncé pour

allumer ou éteindre l’appareil. Appuyer et relâcher pour activer ou
désactiver la fonction de sourdine.

Vert

Vert clignotant
Ambré
Rouge clignotant
Rouge brillant
Rouge pulsé au démarrage

Rouge pulsé après la
synchronisation

Prêt

Contrôles bloqués
Sourdine activée
Émetteur IR en cours de fonctionnement
La puissance de la pile est faible.
Piles épuisées (l’émetteur ne peut pas être

mis en marche avant que les piles ne soient
changées)

L’émetteur et de récepteur sont incompatibles

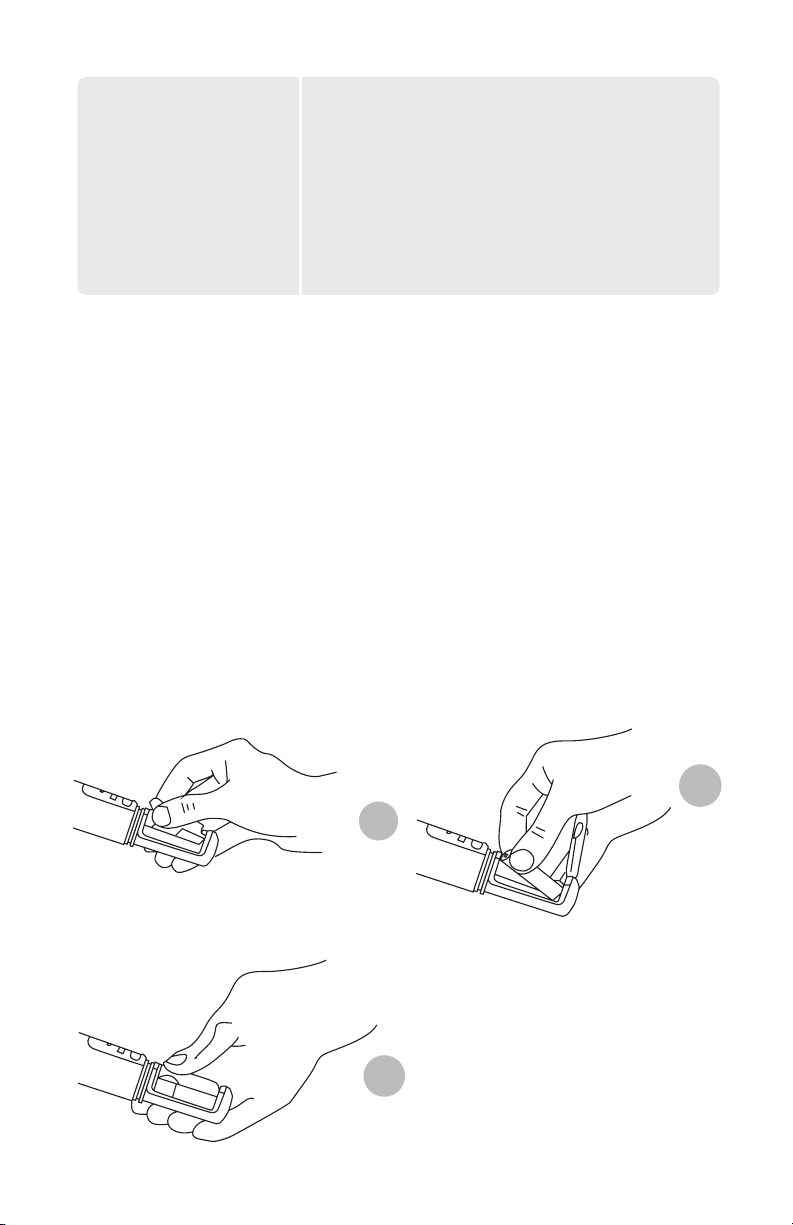

CHANGER LES PILES

• La expectativa de vida para las baterías alcalinas es más o menos 8

horas.

• Lorsque le témoin lumineux de l’émetteur est rouge, les piles

doivent être remplacées ainsi que le montre l’illustration.
Lorsque l’émetteur n’est pas utilisé :
Assurez-vous que le micro est éteint. Si le micro ne doit pas être

utilisé pendant une longue période, veuillez enlever les piles pour
éviter qu’elles fuient. Une fuite des piles pourrait endommager les
ressorts et le circuit des piles.

2

1

3

Boîtier d’émetteur récepteur double PV® 16 Canaux

1720 18

21

22

19

23

25

26

24

Vert

Vert clignotant
Ambré
Rouge clignotant
Rouge brillant
Rouge pulsé au démarrage

Rouge pulsé après la
synchronisation

Prêt

Contrôles bloqués
Sourdine activée
Émetteur IR en cours de fonctionnement
La puissance de la pile est faible.
Piles épuisées (l’émetteur ne peut pas être

mis en marche avant que les piles ne soient
changées)

Émetteur et récepteur incompatibles

27

BOÎTIER D’ÉMETTEUR

(17) Bouton Alimentation /
Sourdine

(18) Prise micro
(19) Port IR
(20) Indicateur Alimentation / IR

/ Sourdine
(21) Antenne d’émetteur
(22) Clip de ceinture amovible

(23) Mode avec LT & GT
(24) Ajustement du Volume
(25) Câble guitare pour guitare
système sans fil
(26) Micro de type Lavalier pour

système Lavalier sans fil
(27) Micro-casque pour système

de casque sans fil

Boîtier d’émetteur récepteur double PV® 16 Canaux

BOÎTIER D’ÉMETTEUR
CHANGER LES PILES

• La durée de vie des piles alcalines est estimée à 8 heures environ.

• Lorsque le témoin lumineux de l’émetteur est rouge, les piles

doivent être remplacées immédiatement ainsi que le montre

l’illustration.

Lorsque l’émetteur n’est pas utilisé :

Assurez-vous que le micro est éteint. Si le micro ne doit pas être
utilisé pendant une longue période, veuillez enlever les piles pour
éviter qu’elles fuient. Une fuite des piles pourrait endommager les
ressorts et le circuit des piles.

Boîtier de récepteur double canal PV® 16 Canaux Fonction de synchronisation

m

c

<15

CONFIGURATION AUTOMATIQUE DE L’ÉMETTEUR

Ouvrir le compartiment à piles du boîtier de l’émetteur pour afficher
le port infrarouge (SYNC).

Le port de SYNC de l’émetteur étant dirigé vers le récepteur, appuyez
sur SYNC.

Lorsque le voyant de récepteur prêt s’allume, le système est prêt à
l’utilisation. Refermez le compartiment à piles du boîtier de
l’émetteur.

SPÉCIFICATIONS

SYSTÈME FRÉQUENCE UHF

Réponse de fréquence audio Minimum : 50 Hz Maximum : 18 KHz

+/-3 dB (La fréquence globale du système

dépend de l’élément du microphone)

Distorsion harmonique totale 0.8%, typique

Réf.+/-30 KHz déviation, 1 KHz ton

Gamme dynamique >100 dB dB A-pondéré

Plage opérationnelle 100 m (300 pieds)

RX Type d’oscillation Synthétisée PLL à contrôle par

microprocesseur

Méthode de réception Diversité

Stabilité de fréquence +/- 0.005%

No. de canaux Max 16 (16 Canaux)

Déviation maximale >+/- 45 KHz

Sensibilité -105 dBm à S/N rapport >12 dB

Fréquence Pilotone 32.768 KHz

Réjection d’image >60 dB

Sorties Audio Non équilibré : 360 mV / 5 K

Equilibré : 25 mV / 600

TX Puissance de sortie RF >30 mV

Émission simulée >60 dB sous le support

No. de canaux Max 16 (16 Canaux)

Fréquence Pilotone 32.768 KHz

pile AA type*2

Durée de vie de pile (alcaline) Estimée à 8 heures

ESPAÑOL

INTRODUCCIÓN

Por favor lea este manual a fondo para un correcto funcionamiento y
rendimiento óptimo.

Características del receptor inalámbrico PLL y receptor de dos canales PV® 16

4

6 7

5

1

3

6 7

8

2

6 7

5

5

4

343

2

2

8

8

PANEL FRONTAL

(1) Interruptor de energía
(2) Puerto infrarrojo (IR): Transmite una señal infrarroja al

transmisor.

(3) Indicador de canales: Muestra el canal de recepción del sistema.
(4) Indicador DIV: LED indicador del estado del receptor de la antena.
(5) (5) Indicador AF1 - AF5: Indica el nivel de señal de audio.
(6) Botón de selección arriba.
(7) Botón de selección abajo.
(8) Botón SYNC: Presionar para sincronizar las frecuencias del

transmisor y receptor.

NOTA: CUANDO ch1 Y Ch2 SE USEN EN CONJUNTO, POR FAVOR NO LOS
CONFIGURE EN EL MISMO CANAL.

Características del receptor inalámbrico PLL y receptor de dos canales PV® 16

CH 2 CH 1

ANT A ANT

9

10

11

10

11

AUDIO OUT

12

13

PANEL POSTERIOR
(9) Conector de la antena:
(10) Conector de salida balanceada:

El conector XLR provee señal de salida
de audio balanceado de este conector
al amplificador.

(11) Perilla de ajuste del volumen:
Ajusta el nivel del volumen de la
SALIDA DE AUDIO.

(12) Conector de salida no
balanceada: MEZCLASALIDA, con el

conector telefónico provee señal de
salida de audio de este conector al
amplificador.

(13) Conector de entrada CC: Enchufe
de entrada para energía CC de 12-15V.
Por favor observe que la polaridad de
la patilla central en el enchufe es
positiva (+).

9

14

15

16

Transmisor portátil PLL y receptor de dos canales PV® 16

(14) Indicador de energía / IR / Silencio:
(15) Puerto de SINC: Recibe el rayo infrarrojo para sincronizar las

frecuencias.
(16) Interruptor de encender-apagar / silencio: Mantener presionado

para encender o apagar. Presionar y soltar para silenciar o desactivar
la función de silencio.

Verde

Verde destellante
Ámbar
Rojo destellante
Rojo resplandeciente
Rojo pulsante al inicio

Rojo pulsante después
de la sincronización

Listo

Controles bloqueados
Silencio activado
Transmisor infrarrojo en marcha
Carga de la batería baja
Las pilas están agotadas (el transmisor no

puede encenderse hasta haber cambiado las
baterías)

El transmisor y el receptor son incompatibles

CAMBIO DE LAS BATERÍAS

La expectativa de vida para las baterías alcalinas es más o menos

•

horas.

8

•

Cuando la luz del transmisor se torne roja, se deben cambiar

las

baterías, tal como se muestra.
Cuando el transmisor no está en uso:
Asegúrese de que el micrófono esté apagado. Si el micrófono no se

utilizará durante un período prolongado, retire las baterías para
evitar fugas de las mismas que pueden producir daños a los resortes
para baterías y al circuito.

2

1

3

Transmisor BodyPack y receptor de dos canales PV® 16

1720 18

21

22

19

23

25

26

24

Verde

Verde destellante
Ámbar
Rojo destellante
Rouge resplandeciente
Rojo pulsante al inicio

Rojo pulsante después
de la sincronización

Listo

Controles bloqueados
Silencio activado
Transmisor infrarrojo en marcha
Carga de la batería baja
Las pilas están agotadas (el transmisor no

puede encenderse hasta haber cambiado las
baterías)

El transmisor y el receptor son incompatibles

27

TRANSMISOR BODYPACK

(17) Botón de energía / Silenciar
(18) Conector del micrófono
(19) Puerto infrarrojo:
(20) Indicador de energía / IR /

Silencio
(21) Antena del transmisor
(22) Cinturón desmontable
(23) Interruptor del modo LT y GT

(24) Ajuste del volumen
(25) Cable de guitarra para

guitarra sistema inalámbrico
(26) Micrófono de corbata para

sistema inalámbrico de
micrófonos de corbata

(27) Micrófono de auriculares
para sistema inalámbrico de
auriculares

Transmisor BodyPack y receptor de dos canales PV® 16

TRANSMISOR BODYPACK
CAMBIO DE LAS BATERÍAS

La expectativa de vida para las baterías alcalinas es más o menos

•
8 horas.

Cuando la luz del transmisor se torne roja, se deben cambiar

•

inmediatamente las baterías, tal como se muestra.

Cuando el transmisor no está en uso:

Asegúrese de que el micrófono esté apagado. Si el micrófono no se
utilizará durante un período prolongado, retire las baterías para
evitar fugas de las mismas que pueden producir daños a los
resortes para baterías y al circuito.

Función de sincronización del BodyPack y receptor de dos canales PV® 16

m

c

<15

CONFIGURACIÓN DEL TRANSMISOR AUTOMÁTICA

Abra el compartimiento de baterías del transmisor bodypack para
mostrar el puerto (SYNC) infrarrojo.

Con el puerto SYNC del transmisor al receptor, presione SYNC.
Cuando se ilumine la luz de listo en el receptor, el sistema está listo

para su uso. Cierre el compartimiento de baterías del transmisor
bodypack.

ESPECIFICACIONES

SISTEMA FRECUENCIA UHF

Respuesta a frecuencia de audio Mínimo: 50 Hz Máximo: 18 KHz

+/-3 dB (La frecuencia del sistema general

depende del elemento del micrófono)

Distorsión armónica total. 0.8%, típico

Ref. desvío de +/-30 KHz, tono de 1 KHz

Rango dinámico >100 dB A-ponderado

Rango funcional 100 m (300 pies)

RECEPCIÓN Tipo de oscilación PLL controlador por microprocesador,

sintetizado

Método de recepción Diversidad

Estabilidad de frecuencia +/- 0.005%

No. de canales Máx. 16 (16 canales)

Desvío máximo >+/- 45 KHz

Sensibilidad -105 dBm a una relación S/N >12 dB

Frecuencia pilotone 32.768 KHz

Rechazo a la imagen >60 dB

Salidas de audio Desbalanceado: 360 mV / 5 K

TRANSMISIÓN Salida de potencia de

radiofrecuencia >30 mV

Emisión parásita >60 dB debajo del portador

No. de canales Máx. 16 (16 canales)

Frecuencia pilotone 32.768 KHz

Baterías 2 tipo AA

Vida de la batería (alcalina) Estimado de 8 horas

Balanceado: 25 mV / 600

Logo referenced in Directive 2002/96/EC Annex IV

The bar is the symbol for marking of new waste and

13 August 2005

Warranty registration and information for U.S. customers available online at

Peavey Electronics Corporation 5022 Hartley Peavey Drive Meridian, MS 39305 [phone] FAX [phone]

www.peavey.com

www.peavey.com/warranty

or use the QR tag below

Features and specications subject to change without notice.

(OJ(L)37/38,13.02.03 and defined in EN 50419: 2005

is applied only to equipment manufactured after
