PCE Instruments PCE-900 User Manual

© PCE Instruments

User Manual

Bedienungsanleitung

DE Version 1.0
EN Version 1.0

PCE-900 Hardness Tester | Härteprüfgerät

PCE Instruments contact information

Germany France Spain

PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L.
Im Langel 4 76, Rue de la Plaine des Bouchers Calle Mayor, 53
D-59872 Meschede 67100 Strasbourg 02500 Tobarra (Albacete)
Deutschland France España
Tel.: [phone] Téléphone: [phone] Tel. : [phone]
Fax: [phone] Numéro de fax: [phone] Fax: [phone]
[e-mail] [e-mail] [e-mail]
www.pce-instruments.com/deutsch www.pce-instruments.com/french www.pce-instruments.com/espanol

United States of America United Kingdom Italy

PCE Americas Inc. PCE Instruments UK Ltd PCE Italia s.r.l.
711 Commerce Way suite 8 Units 12/13 Southpoint Business Park Via Pesciatina 878 / B-Interno 6
Jupiter / Palm Beach Ensign Way, Southampton 55010 LOC. GRAGNANO
33458 FL Hampshire CAPANNORI (LUCCA)
USA United Kingdom, SO31 4RF Italia
Tel: [phone] Tel: [phone] Telefono: [phone]
Fax: [phone] Fax: [phone] Fax: [phone]
[e-mail] [e-mail] [e-mail]
www.pce-instruments.com/us www.pce-instruments.com/english www.pce-instruments.com/italiano

The Netherlands Chile Hong Kong

PCE Brookhuis B.V. PCE Instruments Chile SPA PCE Instruments HK Ltd.
Institutenweg 15 RUT 76.423.459-6 Unit J, 21/F., COS Centre

7521 PH Enschede Badajoz 100 ocina 1010 Las Condes 56 Tsun Yip Street

Nederland Santiago de Chile / Chile Kwun Tong
Telefoon: [phone] Tel. : [phone] Kowloon, Hong Kong
Fax: [phone] Fax: [phone] Tel: [phone]
[e-mail] [e-mail] [e-mail]
www.pce-instruments.com/dutch www.pce-instruments.com/chile www.pce-instruments.cn

China Turkey

Pingce (Shenzhen) Technology Ltd. PCE Teknik Cihazları Ltd.Şti.
West 5H1,5th Floor,1st Building Halkalı Merkez Mah.

Shenhua Industrial Park, Pehlivan Sok. No.6/C

Meihua Road,Futian District 34303 Küçükçekmece - İstanbul

Shenzhen City Türkiye
China Tel: [phone]
Tel: [phone] Faks: 0212 705 53 93
[e-mail] [e-mail]
www.pce-instruments.cn www.pce-instruments.com/turkish

Contents

Contents

User manuals in various languages

(français, italiano, español, português,

nederlands, türk, polski, русский, 中文)

can be downloaded here:

www.pce-instruments.com

Inhaltsverzeichnis

Deutsch 4

1 Sicherheitsinformationen ......................................................................................................................... 4

2 Spezikationen PCE-900 .......................................................................................................................... 5

3 Gerätebeschreibung ................................................................................................................................. 5

4 Hintergrundinformationen ......................................................................................................................... 6

5 Vorbereitung .............................................................................................................................................9

6 Bedienung .............................................................................................................................................. 12

7 Kalibrierung ............................................................................................................................................ 14

8 Wartung und Pege ................................................................................................................................ 14

8 Entsorgung ............................................................................................................................................. 15

English 16

1 Safety notes ........................................................................................................................................... 16

2 Specications PCE-900 .......................................................................................................................... 17

3 Device description .................................................................................................................................. 17

4 Background information .......................................................................................................................... 19

5 Preparation ............................................................................................................................................. 21

6 Operation ................................................................................................................................................ 24

7 Calibration .............................................................................................................................................. 26

8 Maintenance ........................................................................................................................................... 26

8 Disposal .................................................................................................................................................. 27

Deutsch

DE - 4

Deutsch

1 Sicherheitsinformationen

Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb
nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. Schäden, die durch
Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung.

- Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden.
Wird das Messgerät anderweitig eingesetzt, kann es zu gefährlichen Situationen kommen.

- Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur, Luftfeuchte, …) innerhalb

der in den Spezikationen angegebenen Grenzwerte liegen.

- Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit
oder Nässe aus.

- Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland GmbH vorgenommen werden.

- Benutzen Sie das Messgerät nie mit nassen Händen.

- Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.

- Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Verwenden Sie keine Scheuermittel oder
lösungsmittelhaltige Reinigungsmittel.

- Das Gerät darf nur mit dem von PCE Deutschland angebotenen Zubehör oder gleichwertigem Ersatz verwendet
werden.

- Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare Beschädigungen. Sollte eine
sichtbare Beschädigung auftreten, darf das Gerät nicht eingesetzt werden.

- Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.

- Die in den Spezikationen angegebenen Grenzwerte für die Messgrößen dürfen unter keinen Umständen

überschritten werden.

- Das Härteprüfgerät ist nicht für Wolframstahl oder härtere Materialien geeignet. Wird es trotzdem für diese
Materialien eingesetzt, kann der Schlagkörper irreparabel beschädigt werden.

- Drücken Sie keinesfalls den Auslöser, wenn der Schlagkörper nicht auf dem Prüing auiegt, da sich sonst der

Stützring leicht lösen kann.

- Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des Gerätes und zu Verletzungen
des Bedieners kommen.

Dieses Benutzer-Handbuch wird von der PCE Deutschland GmbH ohne jegliche Gewährleistung veröffentlicht.

Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen

Geschäftsbedingungen nden.

Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH.

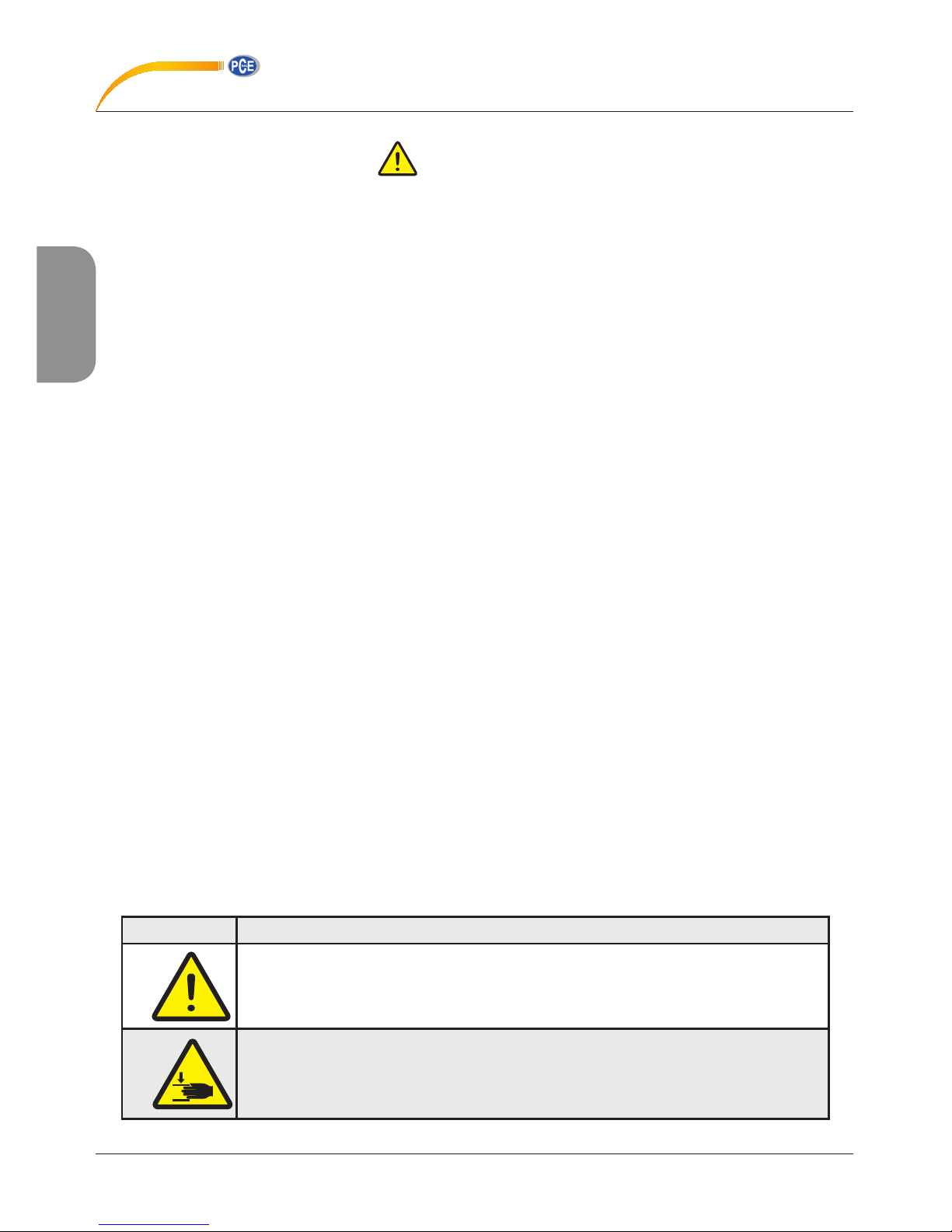

Sicherheitssymbole

Sicherheitsrelevante Hinweise, deren Nichtbeachtung zu Schäden am Gerät oder zu Verletzungen führen kann,
sind zusätzlich mit einem Sicherheitssymbol gekennzeichnet.

Symbol Bezeichnung / Beschreibung

Allgemeines Warnzeichen

Nichtbeachtung kann zu Verletzungen und/oder Schäden am Gerät führen.

Warnung vor Handverletzungen

Nichtbeachtung kann zu Verletzungen der Hände durch Quetschungen etc. führen.

DE - 5

Deutsch

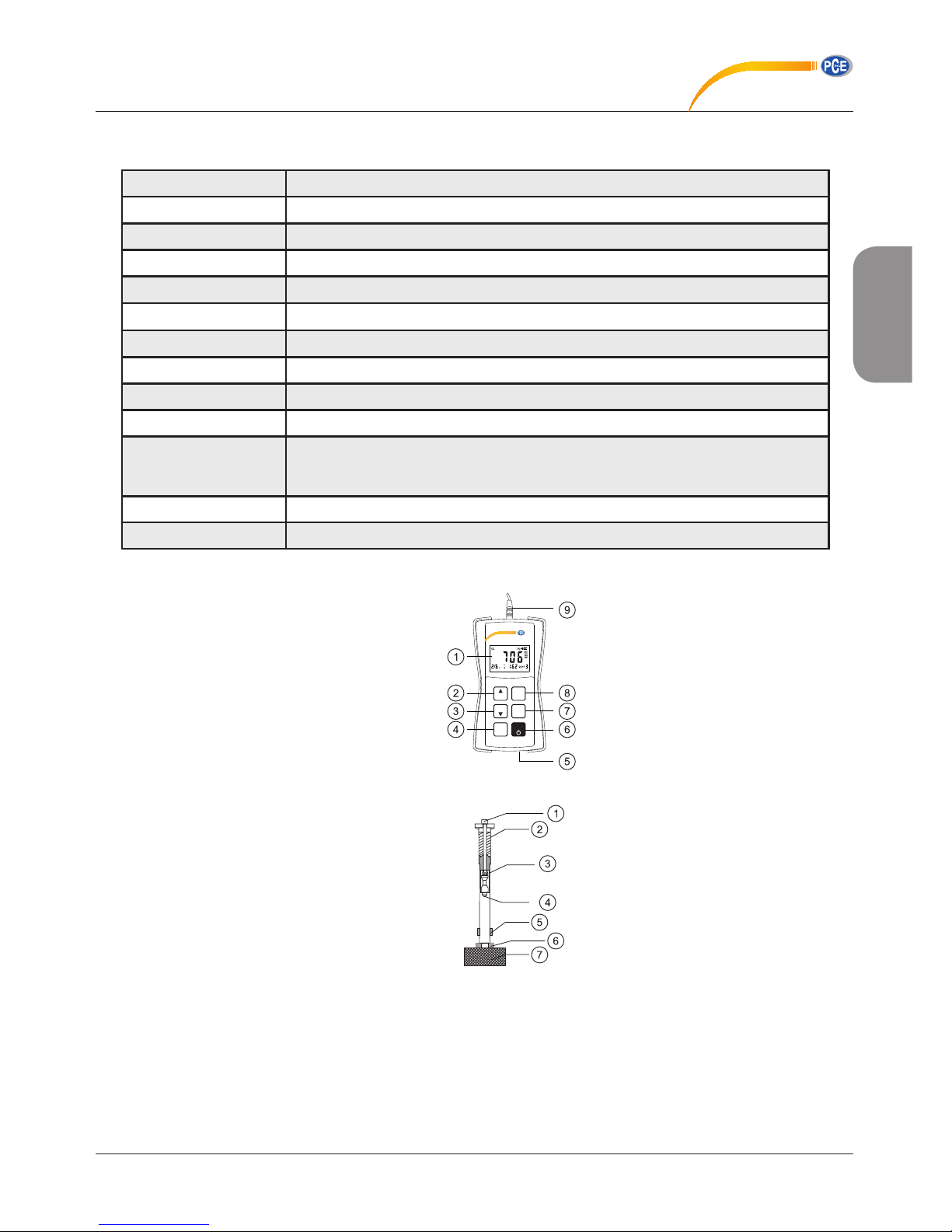

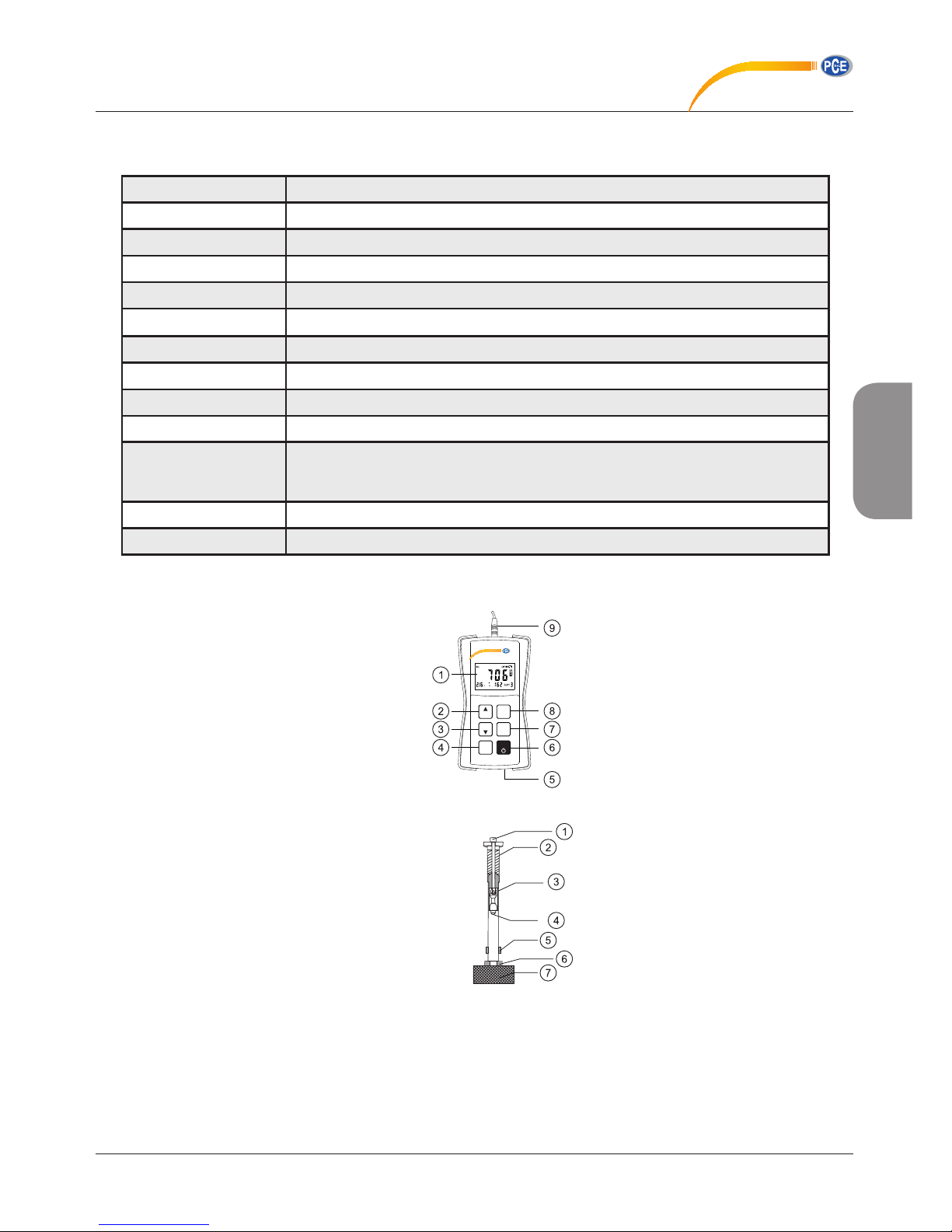

2 SpezikationenPCE-900

Messbereich 200 ... 900 HLD

Genauigkeit ±10 HLD

Reproduzierbarkeit ±6 HLD

Materialien 9 verschiedene, herkömmliche Materialien

Umrechnung HL-HRC-HRB-HB-HV-HSD

Display 12,5 mm LCD mit Hintergrundbeleuchtung

Schlaggerät Typ D

Speicher 50 Datensätze

Schnittstelle RS-232C

Versorgung 3 x 1,5 V AAA Batterien

Umgebung Betriebstemperaturbereich: -10 … +50 °C

Lagertemperaturbereich: -30 … +60 °C

Relative Feuchte: ≤90 %

Abmessungen 142 x 77 x 40 mm

Gewicht 130 g ohne Batterien, Schlaggerät 75 g

3 Gerätebeschreibung

MAT

SCALE

RD

DEL

DIR

MENU

3. 1 Vorderseite / Tastenfeld

1) Display

2) Auslesen / Auf-Taste

3) Löschen / Ab-Taste

4) Richtungstaste

5) RS-232C Schnittstelle

6) Ein/Aus- / Menütaste

7) Umrechnungstaste

8) Materialtaste

9) Sensoranschluss

3.2 Schlaggerät

1) Auslöser

2) Laderohr

3) Führungsrohr

4) Kugelspitze

5) Spule

6) Stützring

7) Prüing

DE - 6

Deutsch

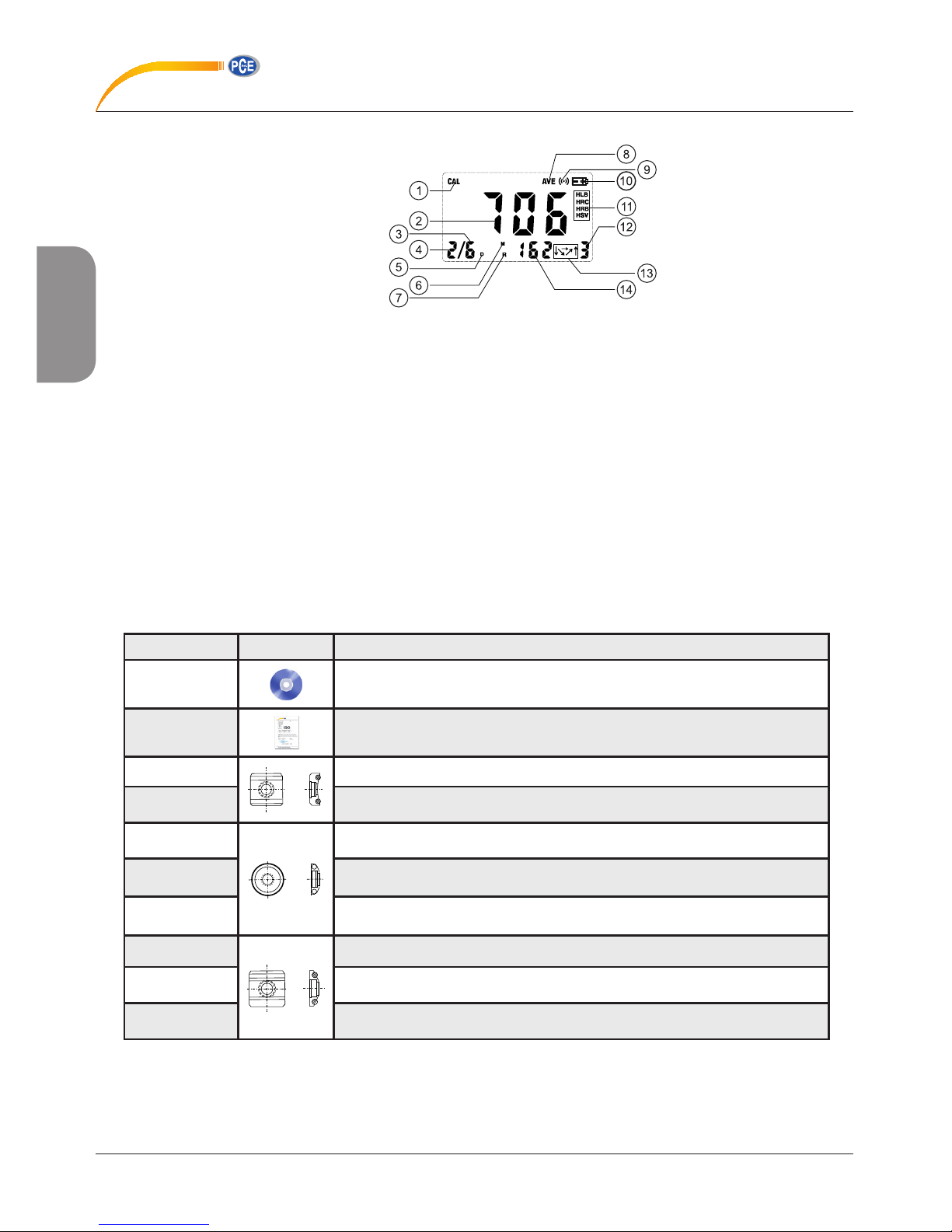

3.3 LC-Display

1) Kalibriermodus

2) Messwert

3) Anzahl Messungen für Durchschnittswert

4) Laufende Nr. der Messungen

5) Typ des Schlaggeräts

6) Messstatus

7) Suchstatus

8) Durchschnittssymbol

9) Messungssymbol

10) Batteriestandsanzeige

11) Härteskala

12) Material

13) Richtung

14) Anzahl der gespeicherten Daten

3.4 Lieferumfang

1 x Härteprüfgerät PCE-900
1 x Standard-Testblock
1 x Stützring
1 x Reinigungsbürste
1 x Bedienungsanleitung
1 x Tragekoffer

1 x Werkskalibrierzerti kat

3 x AAA Batterie

3.5 Optionales Zubehör

Artikelnr. Bild Beschreibung

PCE-900 SW

Software + Datenkabel

CAL-PCE-900

ISO-Kalibrierung

Z10-15

Adapter zylindrisch konkav, Radius: 10 ... 15 mm

Z25-50 Adapter zylindrisch konkav, Radius: 25 ... 50 mm

HK11-13

Adapter sphärisch konvex, Radius: 11 ... 13 mm

HK12.5-17 Adapter sphärisch konvex, Radius: 12,5 ... 17 mm

HK16.5-30 Adapter sphärisch konvex, Radius: 16,5 ... 30 mm

HZ11-13

Adapter zylindrisch konvex, Radius: 11 ... 13mm

HZ12.5-17 Adapter zylindrisch konvex, Radius: 12,5 ... 17 mm

HZ16.5-30 Adapter zylindrisch konvex, Radius: 16,5 ... 30 mm

DE - 7

Deutsch

4 Hintergrundinformationen

4.1 Messmethode

Ein Schlagkörper mit einer kugelförmigen Messspitze aus Wolframkarbid wird durch Federkraft gegen die zu

prüfende Oberäche geschleudert und prallt anschließend zurück. Die Aufprall-, sowie die Rückprallgeschwindigkeit
wird bei einem Abstand von 1 mm von der zu prüfenden Oberäche nach folgender Methode gemessen: ein in den

Schlagkörper eingebauter Dauermagnet induziert beim Durchlaufen der Spule im Spulenhalter eine elektrische
Spannung in die Spule, die im proportionalen Verhältnis zu den Geschwindigkeiten des Magneten steht. Leeb­Härtewerte können durch die folgende Formel errechnet werden:

HL = 1000 x (VB / VA)

HL: Härte nach Leeb
VB: Rückprallgeschwindigkeit
VA: Aufprallgeschwindigkeit

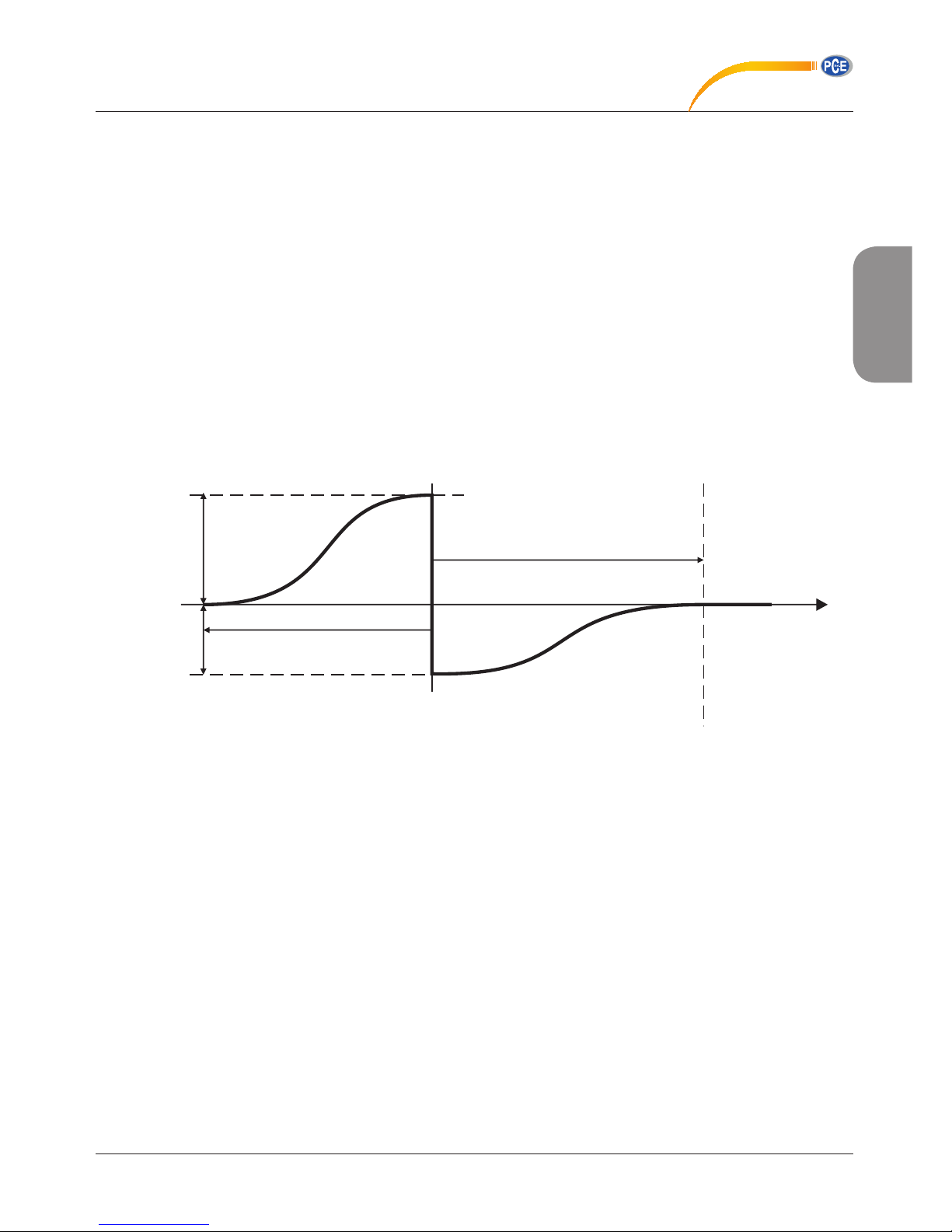

Der Spannungsverlauf des Ausgangssignales, wenn der Schlagkörper die Induktionsspule durchläuft, wird in der
folgenden Abbildung veranschaulicht:

V

A

V

B

IMPACT

REBOUND

TIME

VELOCITIES

Wenn Sie die Härte eines Materials mit der herkömmlichen statischen Testmethode messen, wirkt es sich auf

den Messwert aus, wie viel Druck Sie anwenden, z. B. 760 HLD ≠ 760 HLC ≠ 760 HLG. Da mit unterschiedlichen

Schlaggeräten unterschiedliche Umrechnungskurven einhergehen, wenn Sie Leeb-Härtewerte in andere Härtewerte
umrechnen, sollte zusätzlich zum umgerechneten Wert auch das verwendete Schlaggerät mit angegeben werden.

DE - 8

Deutsch

4.2 Abkürzungen der Härteskalen

Abkürzung Bedeutung

HLD Leeb Härteskala, Schlaggerät Typ D

HB Brinell Härteskala

HRB Rockwell Härteskala B

HRC Rockwell Härteskala C

HSD Shore Härteskala

HV Vickers Härteskala

4.3 Nummerierung der Materialien

Nr. Material

1 (Guss-) Stahl

2 Kaltarbeitsstahl

3 Edelstahl

4 Grauguss

5 Sphäroguss

6 Aluminiumguss

7 Messing

8 Bronze

9 Kupfer

4.4 Umrechnungstabelle

Material HL HRC HRB

HB

HS HV

30D

2

10D

2

(Guss-) Stahl 300 ~ 900 20,0 ~ 68,0 38,4 ~ 99,5 80 ~ 647 32,5 ~ 99,5 80 ~ 940

Kaltarbeitsstahl 300 ~ 840 20,4 ~ 67,1 80 ~ 898

Edelstahl 300 ~ 800 19,6 ~ 62,4 46,5 ~ 101,7 85 ~ 655 80 ~ 802

Grauguss 360 ~ 650 93 ~ 334

Sphäroguss 400 ~ 660 131 ~ 387

Aluminiumguss 174 ~ 560 20 ~ 159

Messing 200 ~ 550 13,5 ~ 95,3 40 ~ 173

Bronze 300 ~ 700 60 ~ 290

Kupfer 200 ~ 690 45 ~ 315

DE - 9

Deutsch

5 Vorbereitung

Eine gute Vorbereitung der Oberäche des Püings gewährleistet eine hohe Genauigkeit. Der Prüing darf nicht
magnetisch sein. Die Oberächentemperatur muss unter 120 °C liegen.

5.1 Anforderungen an das Gewicht

Um korrekte Messergebnisse zu erhalten, sollte der Prüing möglichst dick, schwer und fest sein. Die Härte der
Oberäche, auf die der Schlagkörper auftrifft, sollte gleichmäßig sein.

Ein fester Prüing, der über 5 kg wiegt, kann ohne weitere Vorbereitungen und ohne besondere Unterlage geprüft

werden.

Ein Prüing zwischen 3 und 5 kg sollte auf einem Träger oder einer Stütze mit einem Gewicht von über 5 kg

befestigt werden, um ein Verbiegen, eine Verformung oder Verschiebung der Probe während der Härtemessung
zu vermeiden.

Wenn der Prüing weniger als 2 kg wiegt, sollte dieser auf einer Werkbank oder einem stabilen Träger angebracht
werden. Die Fläche zwischen Prüing und Träger sollte hart, sauber und glatt sein. Um den Prüing sicher
anzubringen, tragen Sie Vaseline oder Altspeisefett auf die aufeinanderliegenden Flächen des Prüings und des
Trägers auf, drücken Sie den Prüing fest auf dem Träger an und bewegen Sie diesen hin und her, damit sich keine
Luft mehr zwischen Probe und Träger bendet.

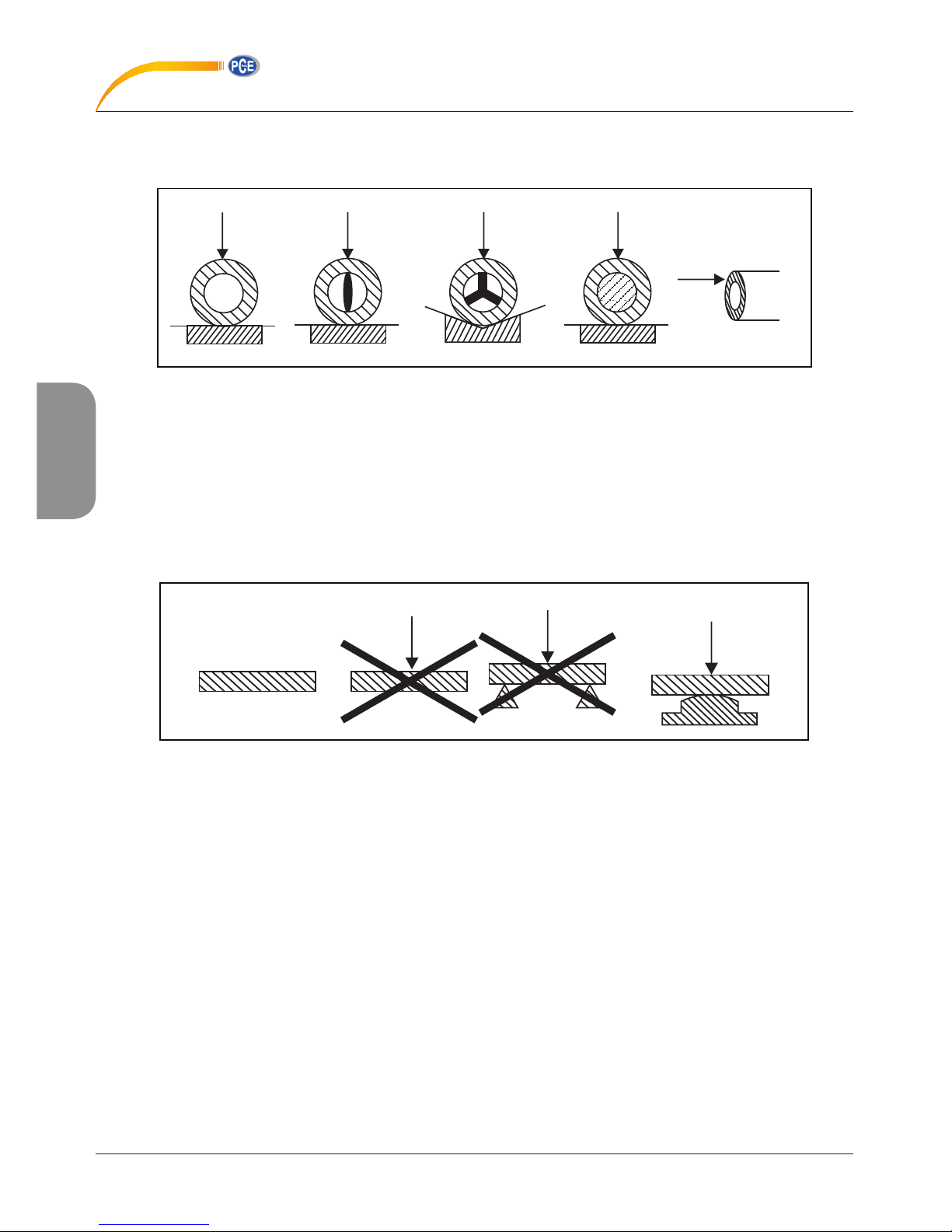

5.2 Das Ankoppeln

Zum Ankoppeln ist etwas Erfahrung nötig. Bei unzureichend gekoppelten Proben gibt es oft größere Unterschiede

zwischen den einzelnen Messwerten, zu geringe HL-Werte und beim Auftreffen der Messspitze entsteht ein
Klappergeräusch.

Die Oberäche des Prüings und des Untergrundes / Trägers sollte ach, gerade und glattpoliert sein.

Die Aufprallrichtung sollte senkrecht zur Oberäche des angekoppelten Prüings sein.

Die Mindestdicke eines Prüings, um diesen koppeln zu können, beträgt 3 mm.

5.3 Anforderungen an die Rauigkeit

Um Messfehler auszuschließen, die durch eine zu starke Rauigkeit der zu prüfenden Oberäche entstehen können,

sollte diese poliert werden, sodass ein metallischer Glanz entsteht. Die Rauigkeit sollte 2 µm nicht überschreiten.

Je rauer die Oberäche des Prüings ist, umso geringer ist das Ergebnis der Härteprüfung.

5.4 Anforderungen an die Sauberkeit

Um eine hohe Messgenauigkeit zu gewährleisten, muss der Prüing sauber und frei von Ölecken, Rost, Galvanik-

und Farbresten sein.

DE - 10

Deutsch

5.5 Anforderungen an die Stabilität

Um eine Verschiebung während der Messung zu vermeiden, sollte der Prüing fest aufsitzen und seine Oberäche
sollte senkrecht zur Schlagrichtung sein. Die Prüfoberäche kann sich aufgrund des Aufpralls des Schlagkörpers
verformen oder vibrieren. Das gilt sogar teilweise für Prüinge mit dem richtigen Gewicht und einer angemessenen

Dicke.

Die festgestellte Härte kann unter Umständen geringer sein als normalerweise. Dies ist v. A. bei Prüingen wie
großen Platten, langen Stangen oder Proben mit gewölbter Oberäche der Fall. Es folgen Empfehlungen für diese
Arten von Prüingen.

Rohr

Platte

DE - 11

Deutsch

Stange

ProbenmitgewölbterOberäche

Je größer die Wölbung der Oberäche des Prüings, desto einfacher ist die Durchführung der Prüfung. Normalerweise

kann die Prüfung direkt anhand des Standard-Stützrings durchgeführt werden, wenn der Krümmungsradius 30 mm

oder mehr beträgt. Bei einem Prüing mit einem Krümmungsradius von unter 30 mm sollte für die Messung ein

spezieller Stützring verwendet werden.

R

R

Schlaggerät Typ D, R

min

= 30 mm

DE - 12

Deutsch

5.6 EigenschaftendesPrüings

Prüing GewichtPrüing Mindestdicke Maximale Rauigkeit

Schlaggerät Träger

notwendig

Stabilisierung
notwendig

Keine
Verstärkung
notwendig

Probe Gehärtete

Schicht

ISO Ra Rz

D 0,05 ... 2 2,5 >5 3 0,8 N7 2 µm 10 µm

6

6 Bedienung

6.1 Ein- / Ausschalten

Drücken Sie die Ein/Aus- / Menütaste. Nun sollte das Gerät eingeschaltet und einsatzbereit sein.

Die vorher getätigten Einstellungen werden angezeigt. Wenn Sie diese beibehalten möchten, können Sie direkt
mit der Messung beginnen. Wenn nicht, können Sie anhand des Tastenfeldes die gewünschten Einstellungen
vornehmen.

Zum Ausschalten halten Sie die Ein/Aus- / Menütaste 3 Sekunden lang gedrückt. Im Display wird Ihnen „OFF“
angezeigt.

6.2 Einstellen der Schlagrichtung

Bewegen Sie anhand der Richtungstaste den Cursor, bis Sie die gewünschte Schlagrichtung erreichen. Zur
Auswahl stehen ←, ↓, , →, .

6.3 Auswahl des Materials

Drücken Sie die Materialtaste so oft, bis Sie das gewünschte Material erreichen.

6.4 Auswahl der Härteskala

Drücken Sie die Umrechnungstaste so oft, bis Sie zur gewünschten Härteskala gelangen. Zur Auswahl stehen HL,
HRC, HRB, HV, HB und HS.

6.5 Anzahl der Messungen zur Durchschnittswertermittlung

Halten Sie 6 Sekunden lang die Ein/Aus- / Menütaste gedrückt, um in den Menüpunkt AVE (Durchschnitt) zu
gelangen. Wählen Sie dann anhand der Auslesen / Auf-Taste bzw. der Löschen / Ab-Taste die gewünschte Anzahl
der Messungen aus, die zur Ermittlung des Durchschnittswertes herangezogen werden sollen. Sie können eine
Anzahl zwischen 2 und 9 auswählen. Wenn Sie zum Beispiel „3“ auswählen, zeigt Ihnen das Messgerät den
Durchschnittswert nach 3 aufeinander folgenden Messungen an. 0 bedeutet, dass kein Durchschnittswert gebildet
wird. Um diesen Bereich zu verlassen, drücken Sie die Ein/Aus- / Menütaste.

6.6 Messung

Bei Nichtbeachtung der Sicherheits- und der folgenden Hinweise besteht Verletzungsgefahr.
Überprüfen Sie das Härteprüfgerät zunächst anhand des Standard-Testblocks.

Schieben Sie das Laderohr bis zum Stützring herunter, um den Schlagkörper zu sperren. Lassen Sie das Laderohr
dabei nicht los und bringen Sie es langsam wieder in seine Ausgangsposition.

Wenn Sie das Laderohr zu schnell wieder in seine Ausgangsposition bringen, können Teile des Messgerätes
Schaden nehmen. Lassen Sie das Laderohr währenddessen keinesfalls los.

Halten Sie das Schlaggerät zwischen Daumen und Zeigenger und halten Sie es an den Prüing. Beachten Sie
dabei, dass es fest auf der Oberäche auiegt und die Schlagrichtung vertikal zur Prüfoberäche ist. Anderenfalls

erhalten Sie evtl. falsche Messwerte.

DE - 13

Deutsch

Nehmen Sie durch leichtes Drücken des Auslösers oben am Schlaggerät eine Messung vor. Der Messwert wird
Ihnen dann auf dem LC-Display angezeigt. Stellen Sie vor Betätigung des Auslösers einen festen Stand des

Prüings, des Schlaggeräts und des Schlagkörpers sicher. Außerdem sollte die Richtung der Anfangskraft mit der

Achse des Schlaggerätes übereinstimmen.

MAT

SCALE

RD

DEL

DIR

MENU

Wenn sich die Messergebnisse außerhalb der in der Umrechnungstabelle aufgeführten Bereiche benden, wird

Ihnen im Display „E“ angezeigt.

Sie sollten keinesfalls den Auslöser betätigen, wenn das Schlaggerät nicht am Prüing anliegt, da sich der

Stützring sonst leicht lösen kann.

Jeder Bereich der Probe muss 2- bis 5-mal gemessen werden. Die Ergebnisse sollten nicht unter bzw. über dem
Mittelwert ±15 HL liegen.

Der Abstand zwischen zwei beliebigen Schlagpunkten oder zwischen der Mitte eines beliebigen Schlagpunktes und

der Kante eines Prüings sollte die Anforderungen folgender Tabelle erfüllen.

Schlaggerät Typ

Abstand von Mitte zu Mitte der beiden

Schlagpunkte

Abstand von der Mitte des Schlagpunktes

zurKantedesPrüings

über über

D 3 mm 5 mm

6.7 Speichern von Daten

Während der Messung werden automatisch alle Daten im Speicher abgelegt und die laufende Nummer der
gespeicherten Messwerte wird dementsprechend um 1 erhöht. Das Messgerät kann bis zu 50 Datensätze mit
den dazugehörigen Messbedingungen speichern. Wenn der Speicher voll ist, wird automatisch der älteste Eintrag
gelöscht, um den neuen Wert zu speichern.

6.8 Abrufen des Speichers

Wenn Sie sich im Messmodus benden, was durch ein „M“ im Display signalisiert wird, drücken Sie die Auslesen /

Auf-Taste, um in den Auslesemodus zu gelangen. Dieser ist durch ein „R“ im Display gekennzeichnet. Um innerhalb
des Speichers vor und zurück zu blättern, verwenden Sie die Auslesen / Auf-Taste und die Löschen / Ab-Taste. Um
zurück in den Messmodus zu gelangen, drücken Sie die Ein/Aus- / Menütaste.

6.9 Löschen von Daten

Im Messmodus (durch „M“ im Display gekennzeichnet) können Sie die aktuelle Messung anhand der Löschen /
Ab-Taste löschen. Die laufende Speicherplatznummer wird dementsprechend um 1 verringert. Um den gesamten
Speicher zu löschen, halten Sie die Löschen / Ab-Taste 3 Sekunden lang gedrückt, bis die Speicherplatznummer
000 ist.

DE - 14

Deutsch

6.10 Herunterladen der Daten zum PC

Anhand eines optionalen USB- oder RS-232C Kabels und einer Software kann das Gerät mit einem Computer
verbunden werden. So können alle gespeicherten Daten jederzeit an Ihren Computer übertragen werden, indem
Sie im Messmodus die Auslesen / Auf-Taste drücken.

6.11 Auto Power Off

Zur Batterieschonung verfügt das Gerät über eine automatische Abschaltfunktion (Auto Power Off). Nach 3 Minuten
ohne Messung und ohne Betätigung der Tasten schaltet sich das Gerät selbst ab.

6.12 Batteriewechsel

Wenn im Display das Batteriesymbol erscheint, sollten die Batterien ersetzt werden. Ziehen Sie die
Batteriefachabdeckung ab und entfernen Sie die Batterien. Tauschen Sie diese aus und beachten Sie dabei
unbedingt die korrekte Polarität.

7 Kalibrierung

Wenn das Härteprüfgerät lange in Betrieb ist und v. A. zur Messung härterer Materialien verwendet wurde, kann

durch den Verschleiß der Kugelspitze des Schlagkörpers die Genauigkeit beeinträchtigt werden. Hier wird eine
Rekalibrierung empfohlen. Diese wird folgendermaßen durchgeführt:

Halten Sie 8 Sekunden lang die Ein/Aus- / Menütaste gedrückt, um in den Kalibriermodus (CAL) zu gelangen.

Nehmen Sie eine Messung am Standard-Testblock vor.

Passen Sie den Messwert im Display anhand der Auslesen / Auf-Taste und der Löschen / Ab-Taste dem
Standardwert an.

Nehmen Sie weitere Messungen vor, bis die Genauigkeit der Messwerte wieder gegeben ist.

Um zurück in den Messmodus zu gelangen, betätigen Sie die Ein/Aus- / Menütaste.

Wenn die Genauigkeit in dem Bereich liegt, der in den Spezikationen angegeben ist, sollte keine Kalibrierung

vorgenommen werden.

8 WartungundPege

Nach 1000 bis 2000 Verwendungen des Schlaggerätes sollten Führungsrohr und Schlagkörper anhand der
Nylonbürste gereinigt werden. Schrauben Sie hierzu zunächst den Stützring ab, nehmen Sie dann den Schlagkörper
heraus, drehen Sie die Nylonbürste gegen den Uhrzeigersinn und in spiralförmigen Bewegungen im Führungsrohr
bis nach unten und wiederholen Sie dies viermal. Bringen Sie den Schlagkörper und den Stützring dann wieder an.

Der Schlagkörper sollte nach jeder Verwendung entnommen werden.

Verwenden Sie innerhalb des Schlaggeräts keinerlei Schmiermittel.

Wenn bei wiederholter Prüfung anhand eines Standard-Härtetestblocks immer wieder Werte angezeigt werden,
die über dem eigentlichen Härtewert liegen, ist dies höchstwahrscheinlich auf eine Abnutzung des Schlagkörpers
zurückzuführen. In diesem Fall sollte der Schlagkörper ausgetauscht werden.

DE - 15

Deutsch

8 Entsorgung

8.1 HINWEIS Batterieverordnung (BattV)

Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich

verpichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE

Deutschland GmbH zurückgegeben werden.

Annahmestelle nach BattV:

PCE Deutschland GmbH
Im Langel 4
59872 Meschede

8.2 Rücknahme und Entsorgung

Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir
unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach
gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen
abgeben.

WEEE-Reg.-Nr.DE692781

EN - 16

English

English

EN - 16

1 Safety notes

Please read this manual carefully and completely before you use the device for the rst time. The device may only
be used by qualied personnel and repaired by PCE Instruments personnel. PCE Instruments cannot be held liable

for any damage or injuries caused by non-observance of the manual.

- This device may only be used in the way specied in this manual. If used otherwise, this may cause dangerous

situations.

- The device must not be used when the environmental conditions (temperature, air humidity, ...) are outside the

limit values stated in the specications.

- Do not expose the device to extreme temperatures, direct sunlight, extreme air humidity or moisture.

- The case should only be opened by qualied personnel of PCE Instruments.

- Do not touch the instrument with wet hands.

- You should not make any technical changes to the device.

- The appliance should only be cleaned with a damp cloth. Use only pH-neutral cleaner without solvents or abrasives.

- The device must only be used with original PCE accessories or equivalent.

- Before each use, please inspect the case for damage. In case of any visible damage, please do not use the device.

- Do not use the instrument in explosive atmospheres.

- The threshold values for the measuring variables stated in the specications must not be exceeded under any

circumstances.

- The hardness tester is not suitable for testing tungsten steel or harder materials. If used for these materials, the
impact body can be damaged irreparably.

- Never press the release button when the impact body is not on the test piece as otherwise the support ring can
loosen easily.

- Non-observance of the safety notes can cause damage to the device or injuries to the user.

This manual is published by PCE Instruments without any guarantee.

We expressly point to our general guarantee terms which can be found in our general terms of business.

If you have any questions please contact PCE Instruments.

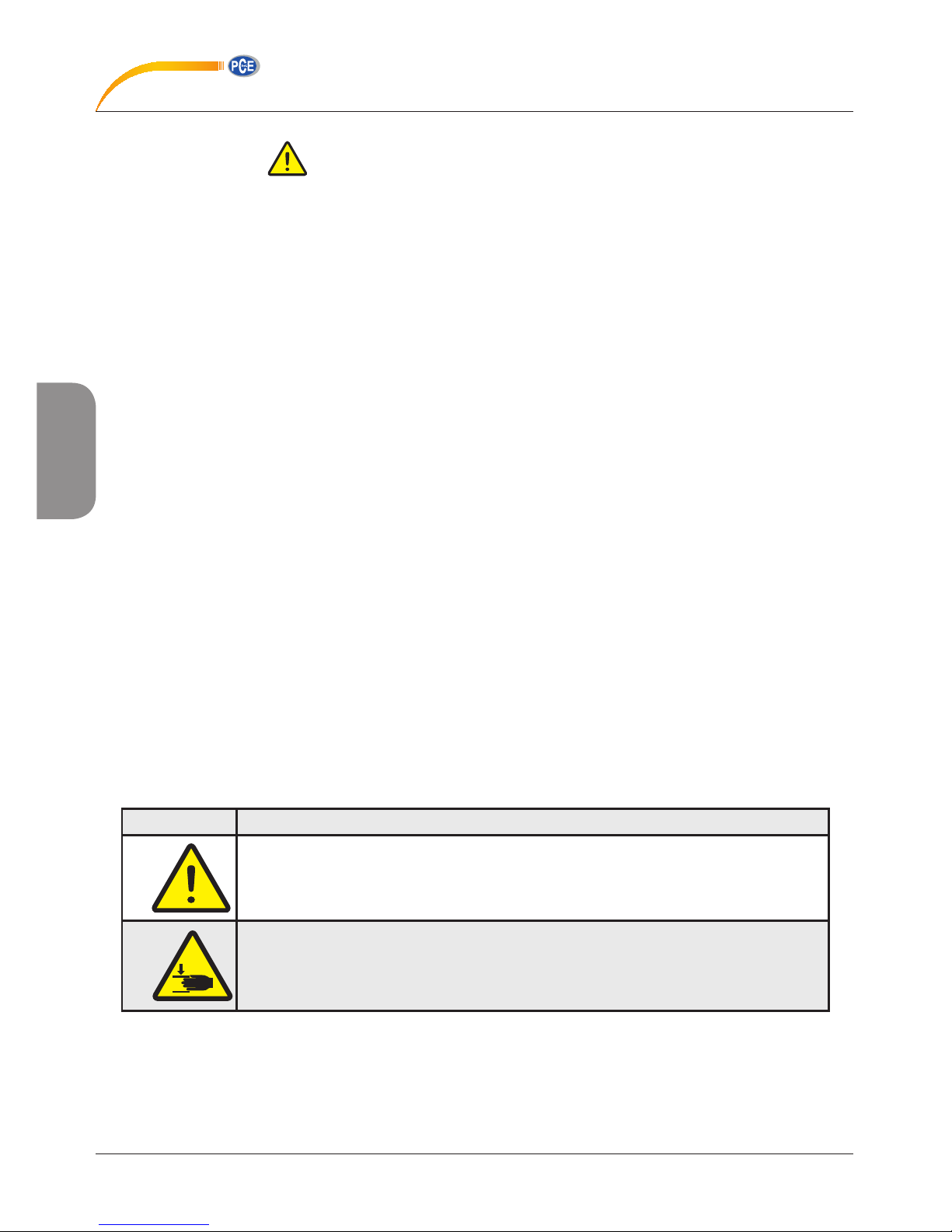

Safety symbols

Safety-related instructions the non-observance of which can cause damage to the device or personal injury carry
a safety symbol.

Symbol Designation / description

General safety symbol

Non-observance can cause personal injury and/or damage to the device.

Warning of hand injuries

Non-observance can cause hand injuries due to squashings, etc.

EN - 17

English

2 SpecicationsPCE-900

Measurement range 200 ... 900 HLD

Accuracy ±10 HLD

Repeatability ±6 HLD

Materials 9 different common materials

Conversion HL-HRC-HRB-HB-HV-HSD

Display 12.5 mm LCD with backlight

Impact device Type D

Memory 50 sets of data

Interface RS-232C

Power supply 3 x 1.5 V AAA batteries

Environmental
conditions

Operating temperature range: -10 … +50 °C
Storage temperature range: -30 … +60 °C

Relative humidity: ≤90 %

Dimensions 142 x 77 x 40 mm

Weight 130 g without batteries, impact device 75 g

3 Device description

MAT

SCALE

RD

DEL

DIR

MENU

3. 1 Front side / keypad

1) Display

2) Readout / Up key

3) Delete / Down key

4) Direction key

5) RS-232C interface

6) On/Off / Menu key

7) Conversion key

8) Material key

9) Sensor connection

3.2 Impact device

1) Release button

2) Load tube

3) Guide tube

4) Impact ball tip

5) Coil

6) Support ring

7) Sample

EN - 18

English

3.3 LC display

1) Calibration mode

2) Measurement value

3) No. of readings for averaging

4) Consecutive no. of measurements

5) Type of impact device

6) Measuring state

7) Browsing state

8) Average symbol

9) Measurement icon

10) Battery level indicator

11) Hardness scale

12) Material

13) Direction

14) No. of saved data

3.4 Delivery content

1 x hardness tester PCE-900
1 x standard test block
1 x support ring
1 x cleaning brush
1 x instruction manual
1 x carrying case

1 x factory calibration certi cate

3 x AAA battery

3.5 Optional accessories

Artikelnr. Bild Beschreibung

PCE-900 SW

Software + data cable

CAL-PCE-900

ISO calibration

Z10-15

Adaptor cylindrical concave, radius: 10 ... 15 mm

Z25-50 Adaptor cylindrical concave, radius: 25 ... 50 mm

HK11-13

Adaptor spherical convex, radius: 11 ... 13 mm

HK12.5-17 Adaptor spherical convex, radius: 12.5 ... 17 mm

HK16.5-30 Adaptor spherical convex, radius: 16.5 ... 30 mm

HZ11-13

Adaptor cylindrical convex, radius: 11...13 mm

HZ12.5-17 Adaptor cylindrical convex, radius: 12.5 ... 17 mm

HZ16.5-30 Adaptor cylindrical convex, radius: 16.5 ... 30 mm

EN - 19

English

4 Background information

4.1 Method of measurement

An impact body with a ball-shaped measuring tip made of tungsten carbide is propelled against the test surface
by a spring force and rebounds. The impact and rebound velocities are measured when the distance of the impact
body from the test surface is 1 mm. The measurement is made as follows: a permanent magnet in the impact body
induces an electrical voltage into the coil when passing through the coil in its holder. This voltage is proportional to
the velocities of the magnet. Leeb hardness values can be obtained using the following formula:

HL = 1000 x (VB / VA)

HL: Hardness according to Leeb
VB: Rebound velocity
VA: Impact velocity

The voltage curve of the output signal when the impact body passes through the induction coil is illustrated in the

following gure:

V

A

V

B

IMPACT

REBOUND

TIME

VELOCITIES

If you measure the hardness of a material with the traditional static test method, the applied pressure will affect the

measurement value, e. g. 760 HLD ≠ 760 HLC ≠ 760 HLG. Since different types of impact devices require different

conversion curves when converting Leeb hardness values into different hardness values, not only the converted
value should be stated but also the impact device used.

EN - 20

English

4.2 Abbreviations of the hardness scales

Abbreviation Meaning

HLD Leeb hardness scale, impact device type D

HB Brinell hardness scale

HRB Rockwell hardness scale B

HRC Rockwell hardness scale C

HSD Shore hardness scale

HV Vickers hardness scale

4.3 Material numbers

No. Material

1 (Cast) steel

2 Cold work tool steel

3 Stainless steel

4 Grey cast iron

5 Spheroidal graphite iron

6 Cast aluminium alloys

7 Brass

8 Bronze

9 Copper

4.4 Conversion chart

Material HL HRC HRB

HB

HS HV

30D

2

10D

2

(Cast) steel 300 ~ 900 20.0 ~ 68.0 38.4 ~ 99.5 80 ~ 647 32.5 ~ 99.5 80 ~ 940

Cold work tool
steel

300 ~ 840 20.4 ~ 67.1 80 ~ 898

Stainless steel 300 ~ 800 19.6 ~ 62.4 46.5 ~ 101.7 85 ~ 655 80 ~ 802

Grey cast iron 360 ~ 650 93 ~ 334

Spheroidal
graphite iron

400 ~ 660 131 ~ 387

Cast aluminium
alloys

174 ~ 560 20 ~ 159

Brass 200 ~ 550 13.5 ~ 95.3 40 ~ 173

Bronze 300 ~ 700 60 ~ 290

Copper 200 ~ 690 45 ~ 315

EN - 21

English

5 Preparation

Thorough preparation of the sample‘s surface ensures high accuracy. The sample must not be magnetic. The
surface temperature must be below 120 °C.

5.1 Weight requirements

To get correct measurement values, the sample should be as thick, heavy and solid as possible. The hardness of
the surface to be hit by the impact body should be consistent.

A solid sample over 5 kg can be tested without any special preparation or base.

A sample between 3 and 5 kg should be xed to a rack or support of more than 5 kg to avoid the sample from

bending, deforming or moving during the hardness measurement.

If the weight of the sample is below 2 kg, it should be xed to a workbench or a stable support. The surface between

the sample and the support should be hard, clean and even. To attach the sample safely, apply petroleum jelly or

yellow grease to the surfaces of the sample and support, press the sample rmly onto the support and move it back

and forth to make sure there is no more air between the sample and the support.

5.2 Coupling

For coupling, some experience is necessary. When samples are coupled insufcinetly, there are often substantial

differences between the individual measurement results, low HL values and a rattling noise when the measuring
tip hits the surface.

The surface of the sample and that of the base / support should be at, even and polished.

The impact direction should be vertical to the surface of the coupled sample.

The minimum thickness of a sample for proper coupling is 3 mm.

5.3 Roughness requirements

To eliminate measurement errors which are due to excessive roughness of the tested surface, the surface should
be polished, so that it has a metallic gloss. The roughness should not exceed 2 µm. The rougher the surface of the
sample, the lower the result of the hardness test will be.

5.4 Cleanliness requirements

To ensure high accuracy, the sample must be clean and free from oil stains, rust and residues of electroplating and
paint.

5.5 Stability requirements

To prevent the sample from moving during the measurement, the sample should rest on the base rmly enough and

its surface should be vertical to the impact direction. The test surface can deform or vibrate due to the impact of the
impact body. This may even apply to samples with the right weight and a suitable thickness.

The measured hardness might be lower than it would normally be. This applies in particular to samples like big
plates, long bars or samples with curved surfaces. Please consider the following recommensations for these types
of samples.

EN - 22

English

Pipe

Plate

EN - 23

English

Bar

Samples with curved surfaces

The more the surface of the sample is curved, the easier it will be to take a measurement. Normally, the measurement
can be carried out directly by using the standard support ring if the radius of curvature is 30 mm or above. If the
sample has a radius of curvature below 30 mm, a special support ring should be used for the measurement.

R

R

Impact device type D, R

min

= 30 mm

EN - 24

English

5.6 Characteristics of the sample

Sample Sample weight Minimum thickness Maximum roughness

Impact
device

Support
necessary

Stabilisation
necessary

No stabilis.
necessary

Sample Hardened

layer

ISO Ra Rz

D 0.05 ... 2 2.5 >5 3 0.8 N7 2 µm 10 µm

6

6 Operation

6.1 On / Off

Press the On/Off / Menu key. The device is now switched on and ready to use.

The settings you have previously made will be displayed. If you wish to work with these settings, you can start your
measurement immediately. If not, you can make your settings using the keypad.

To switch off the device, press and hold the On/Off / Menu key for three seconds. The display will indicate „OFF“.

6.2 Selection of impact direction

Move the cursor by means of the Direction key until you see the desired impact direction. You can select between
←, ↓, , →, and ↑.

6.3 Selection of material

Press the Material key several times until you reach the desired material.

6.4 Selection of hardness scale

Press the Conversion key several times until you reach the desired hardness scale. You can select between HL,

HRC, HRB, HV, HB and HS.

6.5 No. of measurements for averaging

Press and hold the On/Off / Menu key for 6 seconds to enter the AVE (averaging) menu. Then select the number

of measurements you want to be considered for averaging, using the Readout / Up key or Delete / Down key. You

can select a number between 2 and 9. For example, if you select "3", the meter will display the average value after
3 consecutive measurements. “0“ means that no average value is calculated. To leave this menu, press the On/
Off / Menu key.

6.6 Measurement

Non-observance of the safety, as well as the following instructions can cause injuries.

First, check the hardness tester, using the standard test block.

Push the load tube towards the support ring to lock the impact body. Do not stop holding the load tube when doing
so and then return it to its original position.

If you return the load tube to its original position too quickly, parts of the meter can be damaged. Do not
release the load tube.

Hold the impact device between your thumb and index nger and touch the sample with it. Make sure that it rests
rmly on the surface and that the impact direction is vertical to the test surface. Otherwise, false measurement

values can occur.

EN - 25

English

Make a measurement by pushing the release button on the top of the impact device. The measurement value will
then be indicated in the LC display. Before pushing the release button, make sure that the sample as well as the
impact device and impact body stand solidly. In addition, the direction of the starting force should be aligned with
the axis of the impact device.

MAT

SCALE

RD

DEL

DIR

MENU

If the measurement results are outside the range of the conversion chart, "E" will be displayed.

You must not push the release button if the impact device is not in contact with the sample as otherwise, the

support ring can come off easily.

Every portion of the sample must be measured 2 to 5 times. The results should not be below or above the average
value ±15 HL.

The distance between any two points of impact or between the middle of any one point of impact and the edge of a

sample should full the requirements of the following chart.

Impact device

type

Centre-to-centre distance of the two

points of impact

Distance from centre of the point of impact

to the edge of the sample

above above

D 3 mm 5 mm

6.7 Data storage

During the measurement, all data are automatically saved to the memory and the consecutive number of saved
measurement values is increased by 1. The meter can save up to 50 sets of data along with the measuring
conditions. When the memory is full, the oldest entry will automatically be deleted, so that the new value can be
saved.

6.8 Memory readout

When you are in measurement mode, which is indicated by an "M" in the display, press the Readout / Up key
to enter readout mode. This mode is indicated by an "R" in the display. To navigate within the memory, use the
Readout / Up key and the Delete / Down key. To return to measurement mode, press the On/Off / Menu key.

6.9 Data deletion

In measurement mode (indicated by "M" in the display), you can delete the current measurement using the Delete /
Down key. The consecutive memory number will be reduced by 1. To delete the entire memory, press and hold the
Delete / Down key for 3 seconds, until the memory item number is 000.

6.10 Data download to PC

The device can be connected to a computer, using an optionally available USB or RS-232C cable and a software.
Consequently, all data can be transferred to a computer at any time by pressing the Readout / Up key in
measurement mode.

EN - 26

English

6.11 Auto Power Off

To save battery power consumption, the device has an Auto Power Off function. After 3 minutes without taking
measurements and pressing any keys, the device will power off automatically.

6.12 Battery replacement

When the battery icon appears in the display, the batteries should be replaced. Remove the battery compartment
cover and take out the batteries. Replace them by new batteries and observe correct polarity.

7 Calibration

If the hardness tester has been in use for a longer period of time and has been used mostly to measure relatively
hard materials, the impact ball tip might be worn, which can have a negative effect on the accuracy. In this case, a
re-calibration is recommended. A re-calibration is carried out as follows:

Press and hold the On/Off / Menu key for 8 seconds to enter calibration mode (CAL).

Take a measurement of the standard test block.

Adjust the measurement value in the display to the standard value by means of the Readout / Up key and the
Delete / Down key.

Take further measurements until the readings are accurate again.

To return to measurement mode, press the On/Off / Menu key.

If the accuracy is within the range stated in the specications, no calibratiion should be carried out.

8 Maintenance

After 1000 to 2000 applications of the impact device, the guide tube and the impact body should be cleaned with
the nylon brush. First, unscrew the support ring, then take out the impact body, move the nylon brush through the
guide tube counterclockwise, making helical movements until you reach the bottom. Repeat this procedure four
times. Re-install the impact body and the support ring.

The impact body should always be taken out after use.

Do not use any lubricants inside the impact device.

If the values indicated after repeated tests with a standard hardness test block are still higher than the actual

hardness value, this is very likely due to wear of the impact body. In this case, the impact body should be replaced.

EN - 27

English

8 Disposal

For the disposal of batteries, the 2006/66/EC directive of the European Parliament applies. Due to the contained
pollutants, batteries must not be disposed of as household waste. They must be given to collection points designed
for that purpose.

In order to comply with the EU directive 2012/19/EU we take our devices back. We either re-use them or give them
to a recycling company which disposes of the devices in line with law.
If you have any questions, please contact PCE Instruments.

Specicationsaresubjecttochangewithoutnotice.

User manuals in various languages

(français, italiano, español, português, nederlands, türk, polski, русский, 中文)

can be downloaded here: www.pce-instruments.com
