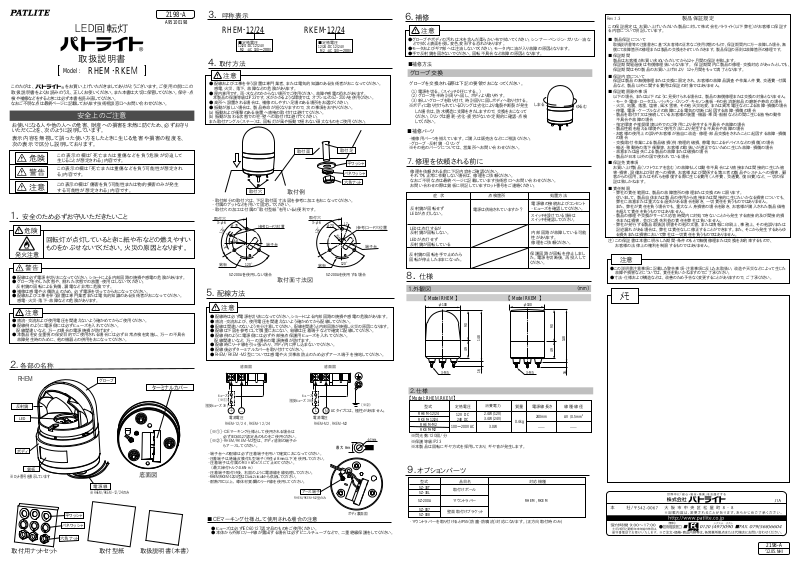

PATLITE RHEM User Manual

2198-A

A95100198

LED回転灯

取扱説明書

Model :

このたびは、
取扱説明書をよくお読みのうえ、正しくお使いください。
検や補修などをするときには必ず本書を読み直してください｡
なおご不明な点は最終ページに記載しております技術相談窓口へお問い合わせください。

お使いになる人や他の人への危害、財産への損害を未然に防ぐため、必ずお守り
いただくことを、次のように説明しています。

表示内容を無視して誤った使い方をしたときに生じる危害や損害の程度を、
次の表示で区分し説明しております。

危険

警告

注意

をお買い上げいただきましてありがとうございます。ご使用の前にこの

この表示の欄は「死亡または重傷などを負う危険が切迫して
生じることが想定される」内容です。

この表示の欄は「死亡または重傷などを負う可能性が想定され
る」内容です。

この表示の欄は「傷害を負う可能性または物的損害のみが発生
する可能性が想定される」内容です。

１．安全のため必ずお守りいただきたいこと

危険

回転灯が点灯しているときに紙や布などの燃えやすい

発火注意

警告

●

配線は必ず電源を切りおこなってください。ショートによる内部回路の焼損や感電の危険があります。

●グローブを外した状態や、割れた状態での放置・使用はしないでください。
反射鏡の回転による負傷、漏電など非常に危険です。

●補修は感電や火傷防止のため、必ず電源を切ってからおこなってください。

●配線および工事を伴う設置は専門業者または電気的知識のある技術者がおこなってください。
　 感電・火災・落下・故障などの危険があります。

注意

●直流・交流および使用電圧を間違えないよう確かめてからご使用ください。

●配線例のように電源側には必ずヒューズを入れてください。
配線間違いなど、万一の場合の電源焼損が防げます。

●本製品を安全重視の保安目的でご使用される場合には必ず日常点検を実施し、万一の不具合
故障発生時のために、他の機器との併用をおこなってください。

ものをかぶせないでください。火災の原因となります。

RHEM・RKEM

また本書は大切に保管してください。保守・点

安全上のご注意

３． 呼称表示

RHEM-12/24

■定格電圧

12/24 :DC 12/24V
M2 :AC 100～200V

RKEM-12/24

■定格電圧

12/24 :DC 12/24V
M2 :AC 100～200V

４. 取付方法

注意

●配線および工事を伴う設置は専門業者、または電気的知識のある技術者がおこなってください。
感電､火災、落下、故障などの危険があります。

●

屋内専用です。雨・水などのかからない場所でご使用ください。故障や感電の恐れがあります｡

本製品の保護等級はIP23です。水がかかるような環境では、オプションのSZ-200Aを併用ください。

●高所へ設置される場合は、補修のしやすい足場のある場所をお選びください。

●振動が激しい場合は、製品寿命が短くなりますので、次の事項をお守りください。

(a) 振動および衝撃のある装置へ直接の取付けは避けてください。
(b) 振動が加わる状態での柱・壁への取付けは避けてください。

また取付アングル（ステー）は、回転灯が風や振動で揺れない頑丈なものをご使用ください。

φ70

取付足

六角ナット

R14

120゜

平ワッシャ

バネワッシャ

12゜

(参考)コード穴位置

端子台

取付面

取付穴

・取付部分の取付穴は、下記取付面寸法図を参考に加工をおこなってください。
・付属のナットなどを用いて固定してください。
・取付穴の加工は付属の”取付型紙”を用いると便利です。

取付穴

3-φ6

φ70

゜

120

R45

25゜

銘板

SZ-200Aを使用しない場合 SZ-200Aを使用する場合

(参考)コード穴位置

端子台

120゜

取付例

取付穴

3-φ6

120゜

銘板

取付面寸法図

５.

配線方法

注意

●

配線時は必ず電源を切りおこなってください。ショートによる内部回路の焼損や感電の危険があります。

●直流・交流および、使用電圧を間違えないよう確かめてから配線してください。

●

配線は間違いのないよう充分注意してください。配線を間違うと内部回路が焼損し火災の原因になります｡

●配線は下図を参考にして慎重におこない、結線は圧着端子などで確実に配線してください。

●配線例のように電源側には必ず外部接点保護用ヒューズを入れてください。
配線間違いなど、万一の場合の電源焼損が防げます。

●配線時にリード線を引っ張ったり、ボディ内に押し込まないでください。

●配線後必ずターミナルカバーを取り付けてください。

●RHEM/RKEM-M2型については感電や火災事故防止のため必ずアース端子を接地してください。

６. 補修

注意

●グローブやボディの汚れは水を含んだ柔らかい布で拭いてください。シンナー・ベンジン・ガソリン・油な

どで拭くと表面を侵し変色,変形する恐れがあります。

●モータおよびギア部へは注油しないでください。モータ内に油が入り故障の原因となります。

●手で反射鏡を回さないでください。回転不具合など故障の原因となります。

■補修方法

グローブ交換

グローブを交換される際は下記の要領でおこなってください。

（1）電源を切る。（スイッチOFFにする。）
（2）グローブを半時計周りへ回し、ボディより取り外す。
（3）新しいグローブを取り付け、時計回りに回しボディへ取り付ける。

※ボディに取り付けられているＯリングは劣化により亀裂や
　　した場合は、防水構造に支障をきたしますので、交換をおこなって
　　ください。Oリングは磨耗・劣化・疲労がないか定期的に確認・点検
　　してください。

断裂が発生

■補修パーツ

・補修用パーツを揃えています。ご購入は販売店などにご相談ください。
・グローブ ・反射鏡 ・Ｏリング
※その他のパーツについては、営業所へお問い合わせください。

しまる

ゆるむ

７. 修理を依頼される前に

修理を依頼される前に下記内容をご確認ください。
それでも正常に作動しない場合は、修理をご依頼ください。
なおご不明な点は最終ページに記載しています技術窓口へお問い合わせください。
お問い合わせの際は銘板に明記していますロット番号をご連絡ください。

症　状

反射鏡が回転せず

LEDが点灯しない。

LEDは点灯するが

反射鏡が回転しない。
LEDが点灯せず

反射鏡が回転している

反射鏡の回転を手で止めたら
回転が停止したままになった。

点検箇所

電源は供給されていますか？

処置方法

電源線の接続およびコンセント
・ヒューズを確認してください。

スイッチを設けている場合は
スイッチを確認してください。

内部回路が故障している可能
性があります。
修理をご依頼ください。

保護回路が回転を停止しまし
た。電源を切断後、再投入して
ください。

８．仕様

１.外観図

【 Model RHEM 】 【 Model RKEM 】

φ100

90

148

49

φ100

49 90

（mm）

148

Rev.1.3

この保証規定は、お買い上げいただいた製品に対して株式会社パトライト（以下弊社）がお客様に保証す
る内容について明記しています。

■ 製品保証について
取扱説明書等の注意書きに基づくお客様の正常なご使用状態のもとで、保証期間内に万一故障した場合、無
償にて故障箇所の修理または製品の交換をさせていただきます。製品保証の原則は故障箇所の修理です。

■保証期間
製品はお客様がお買い求めいただいてから12ヶ月間の保証を致します。
保証期間経過後は有償修理扱いとなります。　保証期間内に製品の修理・交換対応があったとしても、
保証期間はその製品のお買い上げ日より 12ヶ月間をもって満了となります。

■保証内容について
保証は製品の無償修理または交換に限定され、お客様の故障品調査や作業人件費、交通費・付属
品など、製品以外に関する費用は保証の対象ではありません。

■保証範囲除外事項
以下の場合、または以下のように見受けられる場合は、製品の無償修理または交換の対象となりません。
・ モータ・電球・ロータゴム・パッキン・Ｏリング・キセノン基板・その他消耗部品の磨耗や寿命の場合

火災、地震、落雷、塩害、風水雪害、その他天災地変、または異常電圧などによる故障・損傷の場合

・
・ 停電、電源・ケーブルなどの故障による電気の切断に起因する故障・損傷の場合
・ 製品を取付け又は接続しているお客様の装置・機器・車両・船舶などとの間に生じる独特の動作

不具合や故障の場合
・ 指定環境や推奨環境以外でのご使用により発生する不具合や故障の場合
・ 製品性能を超える環境やご使用方法により発生する不具合や故障の場合
・ お客様の使用上の誤りやお客様が独自に改造・修理・部品交換をされたことに起因する故障・損傷

の場合
・交換/取付作業による製品破損（例:物理的破損、静電気によるデバイスなどの損傷）の場合
・ 輸送・移動時の落下衝撃等、お客様の取扱いが適正でないために生じた故障・損傷の場合
・ 故意または過失による製品の故障または破損の場合
・ 製品が日本以外の国で使われている場合

■保証免責事項
お買い上げ製品（ソフトウエアを含む）の故障もしくは動作不具合により直接または間接的に生じた被
害・損害、設備および財産への損害、お客様および関係する第三者の製品やシステムへの損害、顧
客からの信用、またはそれらを修復する際に生じる費用（人件費、交通費、復旧費）など、一切の保
証は致しかねます。

■責任制限
・ 弊社の責任範囲は、製品の故障箇所の修理または交換のみに限ります。

従いまして、製品自体または製品の使用から直接または間接的に生じたいかなる損害についても、
弊社に故意または重大なる過失がある場合を除き、一切責任を負うものではありません。
また、弊社が責任を負う場合でも、重大な人身損害の場合を除き、お客様が購入された製品価格
を超えて責任を負うものではありません。

・ 製品の修理や交換がサービス応答時間内に対処できないことから発生する直接的及び間接的損

失または損害、並びに逸失利益の責任を弊社は負いません。

・ 弊社が発行する製品取扱説明書その他の文書、または情報に印刷上、事務上、その他誤りまたは

記述漏れがある場合は、弊社は責任なしに修正することができます。また、そこから発生するあらゆ
る損失または損害において弊社は一切責任を負うものではありません。

注） この保証書は本書に明示した期間・条件のもとで無償修理または交換をお約束するもので、

お客様の法律上の権利を制限するものではありません。

製品保証規定

注意

●この説明書注意事項に記載した警告事項・注意事項に反したお取扱い，改造や天災などによって生じた
故障や損害などについては、責任を負いかねますのでご了承ください。

●

寸法・仕様および構造などは、改善のため予告なく変更することがありますので、ご了承ください。

メモ

２.

各部の名称

RHEM

グローブ

ターミナルカバー

反射鏡

LED

ボディ

銘板

※ロット番号を表示しています

電源線

※RHEM/RKEM-12/24のみ

平ワッシャ

バネワッシャ

六角ナット

底面図

取付用ナットセット 取付型紙 取扱説明書（本書）

底面図

ヒューズ

〔※①〕

(推奨ヒューズ 3A )

・端子台への配線は必ず圧着端子を用いて確実におこなってください。
・
・圧着端子は,付属のM3×6のビスにて止めてください。
（最大締付トルク:0.6N･m）
・圧着端子取付け後、右図のように電源線を線処理してください。
・
・耐熱75℃以上，導体材質:銅のリード線を使用してください。

＋

－

電源電圧

RHEM-12/24 , RKEM-12/24 RHEM-M2 , RKEM-M2

［※①］・ＣＥマーキング仕様として使用される場合は
　　　　　必ずIEC60127認定品のものをご使用ください。
［※②］・RHEM/RKEM-M2型は、ボディ底部の端子か
　　　　　らア－スしてください。

圧着端子は,絶縁皮膜付丸型端子（外径φ８mm以下）を使用してください。

RHEM/RKEM-12/24型はClass2 circuitから供給してください。

ヒューズ

(推奨ヒューズ 3A )

アース端子

RHEM/RKEM-M2型のみ

底面図

ACタイプには、極性がありません。

L

N

電源電圧

最大 8mm

〔※②〕

φ3mm

ボディ裏面図

■ＣＥマーキング仕様として使用される場合の注意

●ヒューズは必ずIEC60127認定品のものをご使用ください。

●本体から外部にリード線が露出する場合は必ず ビニルチューブなどで、二重絶縁保護をしてください。

２.

仕様

3-M5

16

3-M5

【Model: RHEM,RKEM】

型式

RHEM-12/24
RKEM-12/24

RHEM-M2
RKEM-M2

※閃光数:120回/分
※保護等級:IP23
※本製品は回転にギヤ方式を採用しており、ギヤ音が発生します。

定格電圧

12V DC

24V DC

100～200V AC

消費電力

2.4W (12V)

3.4W (24V)

3.0W

質量

0.4kg

電源線長さ

240mm

－－

９. オプションパーツ

型式 品目名

SZ-30T
SZ-30L

SZ-200A

SZ-007
SZ-008

･マウントラバーを取り付けるとIP55（防塵・防噴流）対応になります。(正方向取付時のみ)

取付けポール

マウントラバー

壁面取付けブラケット

対応機種

RHEM , RKEM

16

線種･線径

AV / 0.5mm

2

2198-A

'12.05.NHI

A95100198

LED REVOLVING WARNING LIGHT

2198-A

３．

Model No. configuration

RHEM-12/24

■Rated voltage
12/24 :12/24V DC

M2 :100～200V AC

RKEM-12/24

■Rated voltage
12/24 :12/24V DC

M2 :100～200V AC

６. Maintenance

Caution

●To clean dome and body, wipe with water or glass cleaner soaked soft cloth.
Do not use thinner, benzine, gasoline or oil as these cause color change or deform the surface.

●Do not lubricate oil to the motor and gear, it becomes a cause of motor failure.

●Do not rotate the reflector by a hand directly.

Memo

INSTRUCTION MANUAL

Model :

Thank you for specifying for your application. Please read these instructions carefully before
you perform installation, maintenance and repair. Store this manual carefully for easy reference.

If you have any questions about this product, please contact PATLITE Corporation.

NOTES TO BE OBSERVED FOR SAFE OPERATION

Note to be followed to prevent any damage to the user and other personnel or to assets are as follows:
The indications for warning are divided into the following classes according to the degree of danger or

damage incurred when the warning is not taken into consideration and the product is not correctly used.

DANGER
Warning

Caution

１．

To operate this product safely, please observe the followings.

DANGER

Caution. risk of fire

Warning

●Turn off the power at the time of wiring.Otherwise an electric shock or a circuit breaks down.

●Do not use this product without dome or broken dome. It may cause electric shock.

●Turn off the power for the electric shock and the burn prevention when you repair.

●Ask a specialist or an electric engineer for wiring construction. Otherwise electric shock, fire and fall may occur.

Caution

●Use it by the rated voltage.

●Insert the fuse between power supply and this product.(Refer to 5.Wiring procedure)

●Daily check is required to use it for the security or safety purpose.

Use auxiliary equipment in preparation for the tine of failure.

Indicates an imminently dangerous condition:
Failure to follow the instructions may lead to death or serious injury.

Indicates a potentially dangerous condition:
Failure to follow the instructions may lead to death or serious injury.

Indicates a potentially dangerous condition:
Failure to follow the instructions may lead to slight injury or property damage.

Do not put the flammable material, such as paper or cloth,
on this product while it is in operation. It may cause a

RHEM・RKEM

fire.

２. Parts name

RHEM

Dome

Terminal cover

Reflector

LED

Body

Name plate

※Lot Number indicated

Power wires

※RHEM/RKEM-12/24 only

plain washer

spring washer

hex nut

nut set for mount Attached paper pattern Manual

Bottom view

４.Installation（Mounting）

Caution

●Ask a specialist or an electric engineer for wiring construction. Otherwise electric shock, fire and fall may occur.

●This product is indoor use only. Do not use in the place which get wet with water or rain.

The IP rate of this product is IP23. SZ-200A of an option is required at the place which gets wet with water.

●When installing the unit in a high place, choose the place where a foothold can be secured for case in repairs.

●Follow the precautions below to keep product's life from vibration.

(a) Do not install directly on vibrating or shock-producing equipment.
(b) Do not install on a column or a wall experiencing vibration.

Use rigid L brackets in order to prevent swing of the light caused by wind and other vibrations.

3-φ6

120゜

Bottom view

Fuse

L

Power supply

mounting foot

plain washer

spring washer

hex nut

12゜

φ70

R14

AC type does not have polarity

N

(Ref.)Wire exit

120゜

Max.8mm

Terminal cover

Bottom view

Terminal

〔※②〕

φ3mm

mounting surface

mounting hole

・Please process mounting hole to attachment portion.
・Please fix using attached nut set.
・Machining of mounting hole is convenient if an attached paper pat tam is used.

Mouting hole

3-φ6

φ70

120゜

R45

゜

25

Name plate

120゜

Without SZ-200A With SZ-200A

example of mounting

Mouting hole

(Ref.)Wire exit

Terminal

Name plate

Mounting template

５.

Wiring procedure

Caution

●Turn off the power before wiring connections.Othrewise an electric shock or a circuit breaks down.

●Confirm the rated voltage of the product.

●Do not mistake at wiring.Othrewise it causes a fire.

●Refer to the following figure for wiring. Connecting wires must use the crimp-type terminal.

●Insert the fuse between power supply and this product.

●Do not push or pull the lead wire at the time of wiring.

●Attach the terminal cover to this product after wiring.

●Ground the earth terminal about the Model RHEM/RKEM-M2 specification for the electric shock and the fire

accident prevention.

Bottom view

Fuse

〔※①〕

(Suggested Fuse 3A )

［※①］・It is necessary to use the fuse certified by IEC60127 when using it as CE specification
［※②］・Model RHEM/RKEM-M2 are to do a ground from the terminal of the body bottom part.

・Connecting wires must use the crimp-type terminal.
・Use a crimp-type terminal with ring tongue and φ8mm or less in

external diameter.
・Terminal should be fixed with attached screws （M3×6）.
（Max. torque: 0.6N･m)

・Refer to figure for the wire processing.
・Supply RHEM/RKEM-12/24 type from Class2 circuit.
・Use copper lead wire with the heat resistance 75 degrees C or more.

＋

－

Power supply

RHEM-12/24 , RKEM-12/24 RHEM-M2 , RKEM-M2

■Notes when using it as CE marking specification

●To use the fuse certified by IEC60127

●Double insulation processing to the exposed lead wire by the vinyl tube etc.

(Suggested Fuse 3A )

Earth terminal

Model RHEM/RKEM-M2 only

■Maintenance procedure

Replace Dome

Please follow procedure mentioned below to replace to dome.

(1)Turn off the power.

Rotate counterclockwise the dome and remove from body.

(2)
(3)Rotate clockwise the new dome.

※

Depending on the deteriorizatio
hinders the waterproof construction
Regularly inspect the O-ring for cracking, breaking,stress,fatigue or any other
form of deterioration.

■

Replacement parts

The replacement parts prepared. Please ask your local distributor for availability.

･
･Dome ･Reflector ･O-ring

※If you have question please contact us about other parts.

n of the O-ring for the body, any cracking or breaking

hand has to be replaced.

Closed

７. Before requesting service

Checking following list befor a repair request.
If the product is still not operaiting , contact us for repairs.
Please feel free to contact PA TLITE Corporation with any questions concerning the product.
Report to us the lot number indicated on the nameplate at the time of inquiry.

Problems

Reflector does not rotate and
LED is not lighting.

Reflector is rotateing.
LED is not lighting.
or
Reflector is not rotateing.
LED is lighting.

When the rotation was stopped forcibly
by hand,The rotation didn’t restart.

Check point

Is the power supplied?

Recovery method

Check the power line and fuse.

Check the switch,whem the
switch is installed.

Internal circuit may be damaged.
Request a repair.

The protection circuit operated.
Turn on tne power supply again.

８．Specifications

１.Dimensions

【 Model RHEM 】 【 Model RKEM 】

φ100

90

148

49

3-M5

16

φ100

3-M5

148

49 90

16

２.Specifications

【Model: RHEM,RKEM】

Length of wire

Model

RHEM-12/24
RKEM-12/24

RHEM-M2
RKEM-M2

※Flashing cycle:120 Flashes per minute
※Index of protection:IP23
※Since rotation of gear system is used for this product,the sound of a gear can be heard.

Rated voltage

12V DC
24V DC

100～200V AC

Power consumption

2.4W (12V)

3.4W (24V)

3.0W

Mass

0.4kg

240mm

－－

９. Option parts

Model Part Name

SZ-30T

SZ-30L

SZ-200A

SZ-007
SZ-008

･

SZ-200ARubber gasket is available for wash-down application （meets IP 55 requirement）

Mounting pole & Bracket

Rubber Gasket

Wall Mount Bracket

Caution

● We are not in a position to be responsible for damage and trouble caused by handling against caution
and warning described in this instruction manual.

● Specifications may change without notice due to continual product improvement.

Purpose

RHEM , RKEM

Wire type/Dia

AV / 0.5mm

Loosed

（mm）

2

2198-A

'12.05.NHI
