B53-C

Postazione microfonica da tavolo
Table-top microphone call station

Questo prodotto è conforme alle Direttive della
Comunità Europea sotto le quali lo stesso ricade.

Questo prodotto è garantito esente da difetti nelle sue materie
prime e nel suo montaggio; il periodo di garanzia è regolamentato
dalle norme vigenti. La Paso riparerà gratuitamente il prodotto
difettoso qui garantito se il difetto risulterà essersi verifi cato
durante l’uso normale; la garanzia non si estende quindi a prodotti
usati ed installati in modo errato, danneggiati meccanicamente,
danneggiati da liquidi o da agenti atmosferici. Il prodotto,
risultato difettoso, dovrà essere inviato alla Paso franco di spese
di spedizione e ritorno. Questa garanzia non ne comprende
altre, esplicite od implicite, e non comprende danni o incidenti
conseguenti a persone o cose. Contattare i distributori PASO della
zona per maggiori informazioni sulla garanzia.

Importante! L’utente ha la responsabilità di produrre una prova
d’acquisto (fattura o ricevuta) se vuole servirsi dell’assistenza
coperta da garanzia. Dovrà inoltre fornire data di acquisto,
modello e numero di serie riportati sull’apparecchio; a questo
scopo, compilare come promemoria dei dati richiesti lo spazio
qui sotto.

MODELLO / MODEL:. ........................................................................................................................................

NUMERO DI SERIE / SERIAL NUMBER:. ...............................................................................................................

DATA D’ACQUISTO / PURCHASE DATE:. ...............................................................................................................

• GARANZIA •

This product is in keeping with the relevant
European Community Directives.

This product is warranted to be free from defects in raw materials
and assembly. The warranty period is governed by the applicable
provisions of law. Paso will repair the product covered by this
warranty free of charge if it is faulty, provided the defect has
occurred during normal use. The warranty does not cover products
that are improperly used or installed, mechanically damaged or
damaged by liquids or the weather. If the product is found to be
faulty, it must be sent to Paso free of charges for shipment and
return. This warranty does not include any others, either explicit
or implicit, and does not cover consequential damage to property
or personal injury. For further information concerning the warranty
contact your local PASO distributor.

Important! Should the user wish to avail himself of servicing
under the warranty, he must provide evidence of the purchase
(invoice or receipt). The user shall also indicate the date of
purchase, model and serial number indicated on the equipment.
For this reason, you should complete the box below as a reminder
of the data required.

• WARRANTY •

S.p.A

Via Mecenate, 90 - 20138 MILANO - ITALIA

TEL. [phone] (15 linee r.a.) FAX [phone]

http://www.paso.it - UDT - 11/07 - 11/663

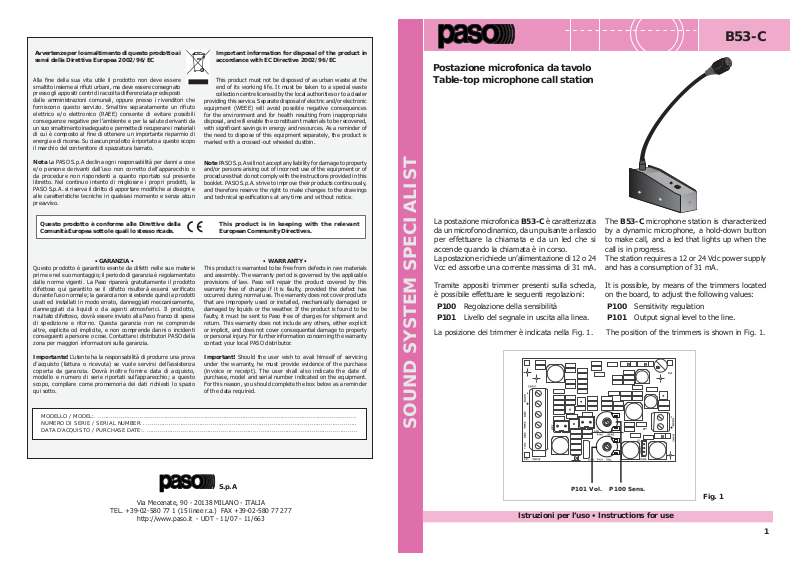

La postazione microfonica B53-C è caratterizzata
da un microfono dinamico, da un pulsante a rilascio
per effettuare la chiamata e da un led che si
accende quando la chiamata è in corso.
La postazione richiede un’alimentazione di 12 o 24
Vcc ed assorbe una corrente massima di 31 mA.

Tramite appositi trimmer presenti sulla scheda,
è possibile effettuare le seguenti regolazioni:

P100 Regolazione della sensibilità
P101 Livello del segnale in uscita alla linea.

La posizione dei trimmer è indicata nella Fig. 1.

The B53-C microphone station is characterized
by a dynamic microphone, a hold-down button
to make call, and a led that lights up when the
call is in progress.
The station requires a 12 or 24 Vdc power supply
and has a consumption of 31 mA.

It is possible, by means of the trimmers located
on the board, to adjust the following values:

P100 Sensitivity regulation
P101 Output signal level to the line.

The position of the trimmers is shown in Fig. 1.

SOUND SYSTEM SPECIALIST

P101 Vol. P100 Sens.

Istruzioni per l’uso • Instructions for use

Fig. 1

1

B53-C

B53-C

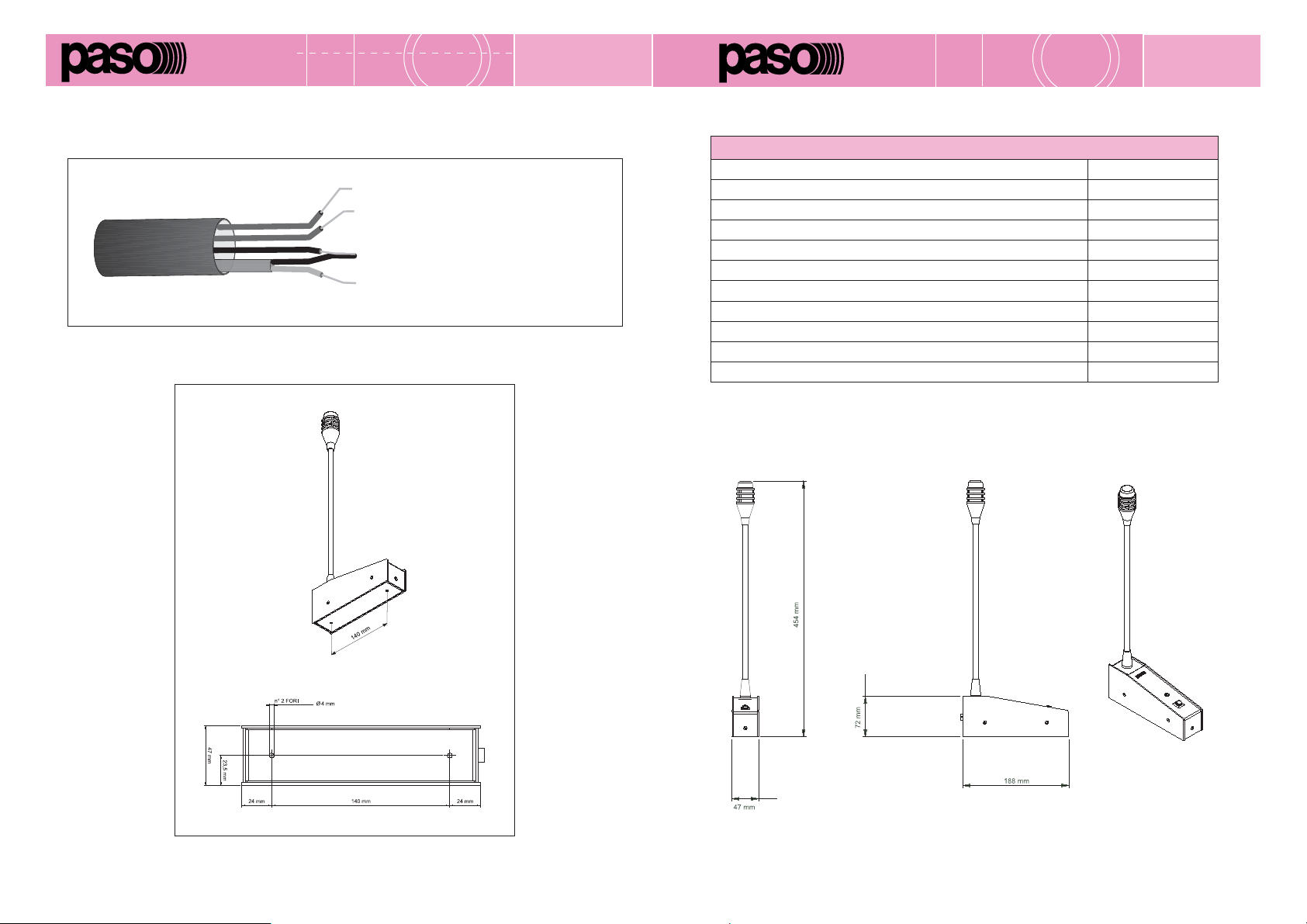

Connessione Elettrica/Electrical Connections

Verde/green Precedenza/Precedence

Rosso/Red +12/24 V

Nero/Black Massa/GND
Schermo/Shield

Bianco/White Segnale/Signal

Foratura per montaggio/ Drilling for mounting

CARATTERISTICHE TECNICHE / TECHNICAL SPECIFICATIONS
Tipo di microfono/Microphone type dinamico/dynamic
Alimentazione/Power supply 11÷28 Vcc/V
Assorbimento massimo/Maximum Absorption (@ 12 VDC) 25 mA
Assorbimento massimo/Maximum Absorption (@ 24 V
Risposta in frequenza / Frequency response 50÷14000 Hz
Livello uscite audio/Audio Output level 2 Vmax RMS
Impedenza di uscita/Output impedance 2 kΩ
Limitatore di dinamica/Dynamics limiter si/yes
Dimensioni/Dimensions 47 x 72 x 188 mm
Peso netto/Net Weight 0,805 kg
Peso lordo (con imballaggio)/Weight (incl. packaging) 1,270 kg

DC) 31 mA

DC
