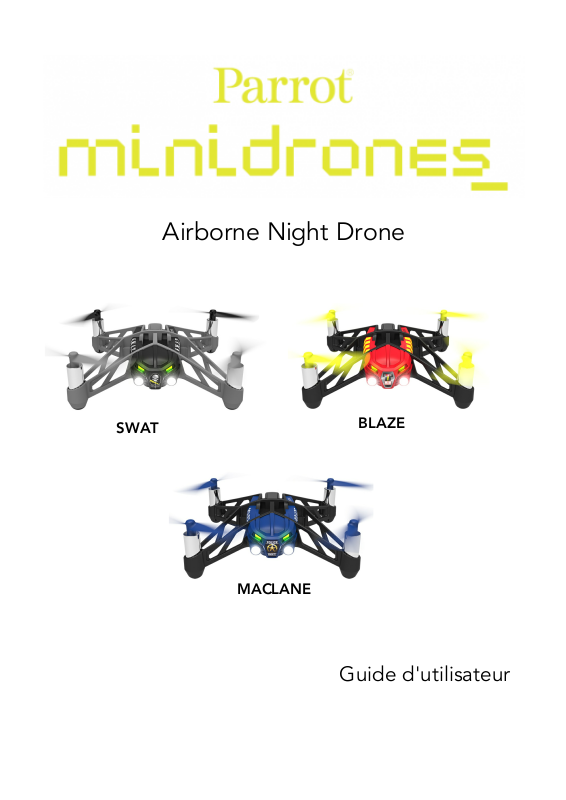

Parrot SWAT, BLAZE, MACLANE User Guide [fr]

Airborne Night Drone
SWAT
BLAZE
MACLANE
Guide d'utilisateur
Table des matières
Avant de commencer
Pilotage
.......................................................................................................................................................4
Charger la batterie
...........................................................................................................................................................................................................5
Télécharger l'application
...........................................................................................................................................................................................................5
Allumer le MiniDrone
...........................................................................................................................................................................................................5
Compatibilité
...........................................................................................................................................................................................................5
Connecter un smartphone à votre MiniDrone
.......................................................................................................................................................7
...........................................................................................................................................................................................................8
Description de l'écran de pilotage
...........................................................................................................................................................................................................9
Flat trim
...........................................................................................................................................................................................................9
Décollage
...........................................................................................................................................................................................................9
Contrôler le MiniDrone en vol
...........................................................................................................................................................................................................11
Acrobaties préprogrammées
...........................................................................................................................................................................................................12
Effets lumineux
...........................................................................................................................................................................................................12
Atterrissage
...........................................................................................................................................................................................................12
Batterie
...........................................................................................................................................................................................................13
Photos
...........................................................................................................................................................................................................13
Récupérer ou supprimer des photos
...........................................................................................................................................................................................................13
Vidéos
Réglages
.......................................................................................................................................................15
...........................................................................................................................................................................................................15
Altitude max
...........................................................................................................................................................................................................15
Inclinaison max
...........................................................................................................................................................................................................15
Mode gaucher
...........................................................................................................................................................................................................15
Paramètres de pilotage
...........................................................................................................................................................................................................16
Enregistrement automatique
...........................................................................................................................................................................................................16
Vitesse verticale max
...........................................................................................................................................................................................................16
Vitesse rotation max
...........................................................................................................................................................................................................16
Coupe-circuit
...........................................................................................................................................................................................................16
Paramètres de chargement
...........................................................................................................................................................................................................17
Nom de réseau
...........................................................................................................................................................................................................17
Versions
Drone Academy
Mise à jour
.......................................................................................................................................................18
.......................................................................................................................................................20
Informations générales
.......................................................................................................................................................21
...........................................................................................................................................................................................................21
Précautions dutilisation et Entretien
...........................................................................................................................................................................................................22
Accessoires et pièces de rechange
...........................................................................................................................................................................................................22
Batterie
...........................................................................................................................................................................................................22
Garantie
...........................................................................................................................................................................................................22
Modifications
...........................................................................................................................................................................................................23
Comment recycler ce produit
...........................................................................................................................................................................................................23
Déclaration de conformité
...........................................................................................................................................................................................................23
Marques déposées
...........................................................................................................................................................................................................24
Mise en garde concernant le respect de la vie privée

Avant de commencer

Charger la batterie

1. Insérez la batterie dans lemplacement prévu à cet effet (photos A et B). Le petit triangle sur la batterie indique la face supérieure. La pointe du triangle indique le sens d'insertion de la batterie.
2. Connectez le MiniDrone (photos C et D):
·
Avec un chargeur dune puissance minimum de 2.4 A, le temps de charge de la batterie est denviron 25 minutes.
·
Avec un ordinateur en utilisant le câble USB, le temps de charge de la batterie est denviron 1 heure 30 minutes.
Pour retirer la batterie, soulevez la languette située au-dessus de la batterie, et faites-la glisser vers larrière.
4
Avant de commencer

Télécharger l'application

Connectez-vous sur lApp StoreSM ou sur Google Play gratuite FreeFlight3.

Allumer le MiniDrone

Insérez la batterie dans lemplacement prévu à cet effet ou appuyez sur le bouton on/off qui se situe en dessous du MiniDrone. Puis posez votre MiniDrone sur une surface plane afin qu'il puisse terminer sa phase d'initialisation. Les yeux du MiniDrone deviennent rouge, orange et enfin vert.

Compatibilité

TM
et téléchargez l'application
Pour utiliser le MiniDrone, vous devez disposer dun smartphone ou dune tablette supportant le Pour plus dinformations, consultez la page compatibilité sur notre site web.
Bluetooth® 4.0.

Connecter un smartphone à votre MiniDrone

Le MiniDrone supportant le classique de périphériques pourrez uniquement le voir et vous y connecter via l'application FreeFlight3.
1. Activez la fonction
2. Lancez lapplication FreeFlight3.
3. Appuyez sur pour afficher la liste des MiniDrones situés à proximité de votre smartphone.
> La connexion sétablit automatiquement entre votre smartphone et votre MiniDrone. Une pop-up "Envoi des états" puis "Connecté" apparaît.
Bluetooth® Low Energy, il n'apparaitra pas dans la liste
Bluetooth® affichée sur votre smartphone. Vous
Bluetooth® sur votre smartphone.
> L'icône indique le MiniDrone actuellement connecté. > L'icône indique l'état de la connexion
Bluetooth® entre votre smartphone
Avant de commencer
5
et le MiniDrone. Le nombre de barres allumées est proportionnel à la qualité de la connexion.
Si votre smartphone ne se connecte pas automatiquement au MiniDrone, appuyez sur le nom de votre MiniDrone dans la liste.
6
Avant de commencer
Pilotage
1. Lancez l'application FreeFlight3. > L'écran principal apparaît.
2. Appuyez sur sur
Filme mon drone
Manette
pilotant. Pour plus d'information sur les modes de pilotage, consultez la section Contrôler le MiniDrone en vol.
> L'écran de pilotage apparaît.
Une pop-up vous demande de choisir le mode de pilotage de le MiniDrone :
·
le MiniDrone avec les carènes,
·
le MiniDrone sans les carènes.
Vol libre
permet de filmer votre MiniDrone depuis votre smartphone tout en le
pour piloter le MiniDrone en mode
pour piloter le MiniDrone en mode
Normal
Manette
. Appuyez
. Le mode

Pilotage

7

Description de l'écran de pilotage

N°
Description
N°
Description
1
Retour à l'écran précédent
7
2
Réglages
8Joystick de gauche
3
Flat trim
9Joystick de droite
(accéléromètre)
4
Arrêt d'urgence
10
Effets lumineux
5
Décollage lancé
11
Décollage (Take off) / Atterrissage (Landing)
6
Acrobaties préprogrammées
12Niveau de batterie
8
Pilotage

Flat trim

Avant chaque décollage (surtout après un choc ou une chute), assurez-vous que le MiniDrone est posé sur une surface plane et appuyez sur .

Décollage

Posez le MiniDrone sur une surface plane et sèche, dans une zone sans obstacle, puis appuyez sur > Le MiniDrone décolle puis se stabilise à 1 m du sol.
Vous pouvez également faire décoller le MiniDrone en le tenant avec votre main. Pour cela:
1. Appuyez sur . > Les voyants du MiniDrone clignotent rapidement en vert et rouge.
2. Lancez le MiniDrone vers l'avant, vers le haut, ou retirez votre main pour le laisser tomber.
> Les moteurs des hélices du MiniDrone démarrent automatiquement et le Minidrone se stabilise.
Take Off
.

Contrôler le MiniDrone en vol

Les déplacements dépendent des paramètres du mode de pilotage sélectionné :
Manette, Normal
modifier le mode de pilotage, consultez la section Paramètres de pilotage.
ou
Expert
. Par défaut, le mode
Normal
est sélectionné. Pour
Pilotage
9
Normal
J
oystick de gauche
J
oystick de droite (accéléromètre)
·
Appuyez sur ou pour faire pivoter le MiniDrone vers la droite ou la gauche.
·
Appuyez sur ou pour faire monter ou descendre le MiniDrone.
·
Appuyez sur le joystick et inclinez le smartphone vers lavant ou larrière pour diriger le MiniDrone vers lavant ou larrière.
·
Inclinez le smartphone vers la gauche ou la droite pour diriger le MiniDrone vers la gauche ou la droite.
J
oystick de gauche
J
oystick de droite
·
Appuyez sur ou pour faire pivoter le MiniDrone vers la droite ou la gauche.
·
Appuyez sur ou pour faire monter ou descendre le MiniDrone.
·
Maintenez la touche centrale et inclinez le smartphone pour diriger le MiniDrone.
·
Faites glisser un doigt du centre du
j
oystick jusqu'à ou pour effectuer un quart de tour vers la gauche ou la droite.
·
Faites glisser un doigt du centre du
j
oystick jusqu'à ou pour effectuer un demi-tour vers la gauche ou la droite.
Expert
10
Pilotage
Manette
J
oystick de gauche
J
oystick de droite
·
Appuyez sur ou pour faire pivoter le MiniDrone vers la droite ou la gauche.
·
Appuyez sur ou pour faire monter ou descendre le MiniDrone.
·
Faites glisser le joystick vers le haut ou le bas pour diriger le MiniDrone vers l'avant ou l'arrière.
·
Faites glisser le joystick vers la droite ou la gauche pour diriger le MiniDrone vers la droite ou la gauche.
looping arrière
looping avant
looping gauche
looping droite
aucune figure
Le mode
Manette
vous permet de filmer le MiniDrone avec la caméra de votre
smartphone, tout en le pilotant.
Pour cela, appuyez sur . Les vidéos sont automatiquement enregistrées dans la galerie de l'application FreeFlight3.
Pour stopper l'enregistrement, appuyer de nouveau sur
.

Acrobaties préprogrammées

1. Appuyez sur l'icône looping pour afficher la liste des acrobaties préprogrammées. Par défaut, aucune acrobatie n'est sélectionnée.
Pilotage
11
2. Appuyez sur l'acrobatie souhaitée.
> L'icône s'affiche à la place de .
3. Tapez 2 fois sur l'écran de votre smartphone pour réaliser l'acrobatie sélectionnée.
4. Appuyez de nouveau sur l'icône de l'acrobatie pour la modifier.

Effets lumineux

Appuyez sur pour afficher la liste des effets lumineux des phares du MiniDrone. Faites glisser le curseur situé au centre de l'écran vers le haut ou le bas pour augmenter ou diminuer la luminosité des phares.
Appuyez sur pour faire clignoter les phares. Appuyez sur faire varier l'intensité de la lumière en continu.
Appuyez sur pour fermer la liste des effets lumineux.

Atterrissage

Assurez-vous que le MiniDrone est au dessus d'une surface plane, sèche et sans obstacle, puis appuyez sur
Appuyez uniquement sur et le MiniDrone tombera quelle que soit la hauteur à laquelle il se trouve.
Landing
Emergency
pour faire atterrir le MiniDrone.
en cas d'urgence. Les moteurs se couperont

Batterie

L'icône L'autonomie du MiniDrone est d'environ 7 minutes lorsque les carènes sont
indique le niveau de batterie du MiniDrone.
12
installées, et d'environ 9 minutes lorsqu'il est utilisé sans les carènes. L'indicateur devient rouge lorsque la batterie est faible. Lorsque le niveau de batterie est trop faible, faites revenir le MiniDrone vers vous ou faites atterrir le MiniDrone.
Pilotage

Photos

Appuyez sur la touche pour prendre une photo en utilisant la caméra verticale du MiniDrone. La photo est enregistrée dans la mémoire du MiniDrone. Vous pouvez enregistrer plusieurs centaines de photos dans la mémoire interne du MiniDrone. Une fois la mémoire pleine, un message d'alerte vous indique qu'il n'est plus possible de prendre une photo.

Récupérer ou supprimer des photos

Pour récupérer ou supprimer des photos, votre smartphone doit être connecté au MiniDrone.
1. Affichez le menu contextuel. Pour cela :
·
Si l'écran de pilotage est ouvert, appuyez sur puis sur .
·
Si l'écran principal est ouvert, appuyez sur .
2. Appuyez sur > La liste des photos enregistrées dans la mémoire du MiniDrone apparaît.
3. Sélectionnez un ou plusieurs fichiers.
4. Appuyez sur > Les fichiers sont transférés dans la galerie de FreeFlight3 et dans la mémoire
de votre smartphone.
Vous pouvez également les récupérer ou les supprimer en connectant le MiniDrone à votre ordinateur en utilisant le câble USB. Pour cela, la batterie du MiniDrone doit être installée. Une fois branché, le MiniDrone apparaît comme une clé USB sur votre ordinateur. Vous pouvez ensuite réaliser vos opérations de copies de fichiers depuis votre ordinateur.
Mémoire interne
Supprimer
ou
Transférer
.
.

Vidéos

Vous pouvez filmer votre MiniDrone avec votre smartphone pendant que vous le pilotez. Pour cela, le mode de pilotage d'informations, consultez la section Paramètres de pilotage.
Pour enregistrer une vidéo, appuyez sur . L'icône clignote pendant
Manette
doit être activé. Pour plus
Pilotage
13
l'enregistrement. Cadrez votre MiniDrone avec votre smartphone.
Pour arrêter l'enregistrement vidéo, appuyez sur . L'icône devient alors
.
Les vidéos sont automatiquement enregistrées dans la galerie de FreeFlight3 et dans la mémoire de votre téléphone. Pour ouvrir la galerie :
1.Ouvrez l'écran principal de FreeFlight3.
2. Appuyez sur , puis
Galerie
.
14
Pilotage
Réglages
Appuyez sur pour accéder au menu des réglages de le MiniDrone. A tout moment, appuyez sur pour revenir aux paramètres d'usine.

Altitude max

L'option MiniDrone. Lorsque le MiniDrone sera sur le point de dépasser cette limite, il redescendra automatiquement à la hauteur sélectionnée.
Altitude max
permet de limiter l'altitude maximale pouvant atteindre le

Inclinaison max

L'option pourra prendre le MiniDrone au cours de ses déplacements. Si cette valeur est élevée, le tangage du MiniDrone sera plus important. Si cette valeur est faible, le tangage du MiniDrone sera faible. Ce réglage a une influence sur l'accélération. Si le tangage est important, le MiniDrone prendra de la vitesse plus rapidement et sera plus sensible aux commandes.
Inclinaison max
permet de définir l'angle d'inclinaison maximal que

Mode gaucher

L'option smartphone.
Manettes inversées
permet d'inverser les commandes sur votre

Paramètres de pilotage

Les options Pour plus d'informations sur les modes de pilotage, consultez la section Control
du vol du guide.
Expert, Normal
et
Manette
permet de choisir le mode de pilotage.

Réglages

15

Enregistrement automatique

L'option de démarrer l'enregistrement vidéo automatiquement lorsque vous appuyez sur
Take off
Vidéo.
Enreg. Auto
. Pour plus d'informations sur l'enregistrement vidéo, consultez la section
est disponible en mode
Manette
uniquement. Elle permet

Vitesse verticale max

L'option le haut et vers le bas du MiniDrone lorsque vous appuyez sur les touches ou
.
Vitesse verticale max
permet de définir la vitesse de déplacement vers

Vitesse rotation max

L'option
Vitesse rotation max
permet de définir la vitesse de rotation maximale
du MiniDrone lorsque vous appuyez sur les touches ou .

Coupe-circuit

L'option sur les hélices du MiniDrone. Cette option, désactivée par défaut, est à privilégier dans le cas d'un pilote débutant.
Coupe-circuit
permet de couper les moteurs en cas de choc prolongé

Paramètres de chargement

L'écran chargement utilisé et le niveau de chargement de la batterie du MiniDrone.
Paramètres de chargement
permet de connaître le dernier type de
16
Réglages

Nom de réseau

L'option MiniDrone sera vu par votre smartphone via l'application FreeFlight3. Le changement de nom ne sera effectif qu'après un redémarrage de le MiniDrone. Le nom de réseau du MiniDrone ne peut contenir que des lettres, des chiffres et des underscores. Sa longueur ne doit pas dépasser 32 caractères.
Nom de réseau
permet de modifier le nom
Bluetooth® sous lequel le

Versions

L'écran
·
·
·
Informations générales
Le numéro de version de l'application FreeFlight3 installée sur votre smartphone.
Le numéro de version du firmware installé sur votre MiniDrone. La version hardware de votre MiniDrone.
vous permet d'afficher :
Réglages
17
Drone Academy
N°
Description
1
Retourner à l'écran principal de l'application
FreeFlight3
2
Visualiser la carte des vols
3
Accéder à la liste de vos drones
4
Accéder à la liste de vos pilotages
Une connexion internet est nécessaire pour accéder à la Drone Academy. Pour lancer la Drone Academy :
1. Lancez l'application
2. Appuyez sur
Pour créer un compte utilisateur :
1. Appuyez sur
2. Renseignez un nom utilisateur, un mot de passe et une adresse e-mail.
3. Appuyez sur >L'écran principal de la Drone Academy s'affiche :

Drone Academy

Inscrivez-vous maintenant
Enregistrement
FreeFlight3
.
.
.
.
18
Drone Academy
5
Modifier et déconnecter votre profil
6
Envoyer une invitation Drone Academy
Pour gérer votre profil :
1. Appuyez sur l'onglet
2. Appuyez sur , puis
Profil
.
Edition.
3. Faites glisser les écrans vers la gauche. Vous pouvez :
·
compléter vos informations personnelles,
·aj
outer une photo,
·
vous connecter aux réseaux sociaux,
·
configurer vos pilotages accès privé par défault,
·
supprimer votre compte.
Pour enregistrer un drone : Appuyez sur
Mes drones
afin d'enregistrer votre MiniDrone. Lors de la première connexion entre votre smartphone et le MiniDrone, une pop- up vous propose d'enregister votre MiniDrone dans la Drone Academy.
Pour consulter les pilotages publics :
1. Appuyez sur
Carte
.
2. Appuyez sur afin de rechercher les vols parmis :
·
Vos pilotages ou les pilotages des autres utilisateurs
·
Le type de média (photos et vidéos)
;
Appuyez sur afin de rechercher les vols par pilote ou par lieu.
Pour consulter et partager vos vols :
1. Appuyez sur
Mes pilotages
.
> La liste de vos vols s'affiche. Vous pouvez la trier par date, par rang ou par type.
2. Appuyez sur le vol que vous souhaitez partager.
3. Appuyez sur
·
Appuyer sur les étoiles afin d'évaluer le vol
·
Appuyer sur les onglets en bas de l'écran afin de consulter les données du
Public
afin de partager le vol. Vous pouvez également :
;
vol.
Drone Academy
19

Mise à jour

Appuyez sur MiniDrone.
Il existe 2 méthodes pour mettre à jour le MiniDrone :
·
Via USB, en téléchargeant le fichier de mise à jour sur notre site web. Cette méthode nécessite un ordinateur. Assurez-vous que la batterie du MiniDrone est installée et complètement chargée avant d'effectuer la mise à jour via USB.
·
Via l'application FreeFlight3, en appuyant sur
Mises à jour
pour vérifier la disponibilité de mises à jour logicielle du
Mises à jour
.
20
Mise à jour
Informations générales

Précautions dutilisation et Entretien

Le MiniDrone ne convient pas aux enfants de moins de 14 ans. Le MiniDrone est un aéromodèle conçu à des fins récréatives et de loisirs. Le pilote doit, à tout instant, conserver un contact visuel avec le MiniDrone et contrôler sa trajectoire. Le MiniDrone doit être utilisé conformément aux règles de laviation civile de votre pays. Les lieux dutilisation doivent être adaptés à son évolution pour assurer en permanence la sécurité des personnes, des animaux et des biens. Lutilisation du MiniDrone dans certains lieux du domaine public (par ex : gare, aéroports..) ou sur la voie publique peut ne pas être autorisée. Pour utiliser le MiniDrone à lintérieur, installez les carènes afin de protéger le MiniDrone en cas de collision avec un autre objet. Les hélices du MiniDrone en vol peuvent causer des dommages à des personnes ou à des objets. Ne touchez pas le MiniDrone en vol. Patientez jusquà larrêt total des hélices avant de manipuler le MiniDrone . Utilisez uniquement les accessoires spécifiés par le constructeur. Si du sable ou de la poussière pénètre dans le MiniDrone , celui-ci peut ne plus fonctionner correctement, de manière irréversible.
N
utilisez pas le MiniDrone dans des conditions météorologiques défavorables (pluie, vent fort, neige) ou lorsque les conditions de visibilité sont insuffisantes (nuit). Maintenez le MiniDrone à lécart de lignes de haute tension, bâtiments ou toute autre zone potentiellement dangereuse.
N
utilisez pas cet appareil à proximité de substances liquides. Ne posez pas le MiniDrone sur leau ou sur une surface humide, cela pourrait causer des dommages irréversibles. Evitez de faire subir au MiniDrone des changements daltitude trop importants.
N
e laissez pas le MiniDrone au soleil.

Informations générales

21

Accessoires et pièces de rechange

Des accessoires et pièces de rechange sont disponibles auprès de votre revendeur Parrot ou sur notre site web store.parrot.com.

Batterie

Le non respect des instructions peut entrainer des dommages permanents de la batterie, son environnement, et provoquer des blessures. Toujours utiliser un chargeur pour batterie LiPo. Ne jamais charger via un fil de décharge. Ne jamais effectuer de chargement à régime lent, ou en dessous de 2,5 V. La température de la batterie ne doit jamais excéder les 60 °C (140 °F). Ne jamais désassembler ou modifier le câblage du boîtier, ou percer la cellule de la batterie. Ne jamais placer la batterie sur des matériaux combustibles ou la laisser sans surveillance pendant le chargement. Toujours charger la batterie dans un endroit à lépreuve du feu. Toujours sassurer que la tension de sortie du chargeur corresponde à la tension de la batterie. Toujours tenir hors de portée des enfants. Une mauvaise utilisation de la batterie peut provoquer des incendies, des explosions ou dautres dégâts.
Les bornes de la batterie ne doivent pas être mises en court-circuit. Le produit doit uniquement être connecté au matériel de classe II portant le
symbole ci-contre.

Garantie

Pour connaître les conditions de garanties, merci de vous référer aux Conditions Générales de Vente du revendeur auprès de qui vous avez acheté votre MiniDrone.

Modifications

Les explications et spécifications contenues dans ce guide utilisateur ne sont
22
fournies quà titre dinformation et peuvent être modifiées sans notification préalable. Ces informations sont correctes au moment de limpression et le plus grand soin est apporté lors de leur rédaction afin de vous fournir des informations les plus précises possible. Cependant, Parrot S.A. ne saurait être tenu responsable, directement ou indirectement, des éventuels préjudices ou pertes de données
Informations générales
accidentelles résultant dune erreur ou omission au sein du présent document. Parrot S.A. se réserve le droit damender ou améliorer le produit ainsi que son guide utilisateur sans aucune restriction ou obligation de prévenir lutilisateur. Dans le cadre de lattention portée par Parrot S.A. sur lamélioration de nos produits, il est possible que le produit que vous avez acheté diffère légèrement de celui décrit au sein du présent document. Dans ce cas, vous pourrez éventuellement trouver une nouvelle version du guide utilisateur au format électronique sur le site
www.parrot.com.

Comment recycler ce produit

Le symbole sur le produit et sa documentation indique quil ne doit pas être éliminé en fin de vie avec les déchets ménagers. Lélimination incontrôlée
des déchets pouvant porter préjudice à lenvironnement, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Les particuliers sont invités à contacter le revendeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent le recycler.

Déclaration de conformité

Parrot SA, 174 quai de Jemmapes, 75010 Paris, France, déclare sous son unique responsabilité que le produit décrit dans le présent guide utilisateur est en conformité avec les normes techniques, EN 301489-17, EN300328, EN71-1, EN71-2, EN62115 suivant les dispositions de la directive R&TTE 1 sécurité générale de produits 2001/95/CE. La déclaration de conformité est disponible à ladresse suivante :
www.parrot.com/fr/ce/?airborne-night-drone
999
/5/CE et la directive de

Marques déposées

Parrot, Parrot MiniDrones ainsi que le logo de Parrot sont des marques déposées de PARROT SA. App Store est une marque de service dApple Inc. Google Play est une marque de Google Inc.
Informations générales
23
Le nom et le logo Bluetooth® sont des marques déposées de Bluetooth SIG, Inc. et toute utilisation de ces derniers par Parrot S.A. est faite sous licence. Toutes les autres marques mentionnées dans ce guide sont la propriété de leurs titulaires respectifs.

Mise en garde concernant le respect de la vie privée

Enregistrer et diffuser limage dune personne sans son autorisation peut constituer une atteinte à sa vie privée et être susceptible dengager votre responsabilité. Demandez lautorisation avant de filmer des personnes, notamment, si vous souhaitez conserver vos enregistrements et/ou les diffuser sur Internet. Ne diffusez pas dimages dégradantes ou pouvant porter atteinte à la réputation ou à la dignité dune personne.
24
Informations générales
Loading...
