Parrot NEWZ, ORAK User Guide [nl]
Hydrofoil Drone
NEWZ ORAK
Handleiding
Inhoudsopgave
Voordat u begint
Besturing
Instellingen
.......................................................................................................................................................4
...........................................................................................................................................................................................................4De Hydrofoil monteren
...........................................................................................................................................................................................................5De batterij opladen
...........................................................................................................................................................................................................6De MiniDrone op de Hydrofoil installeren
...........................................................................................................................................................................................................6De MiniDrone inschakelen
...........................................................................................................................................................................................................6Compatibiliteit
...........................................................................................................................................................................................................7De toepassing downloaden
...........................................................................................................................................................................................................7Een smartphone verbinden
.......................................................................................................................................................8
...........................................................................................................................................................................................................9De MiniDrone met Hydrofoil besturen
...........................................................................................................................................................................................................12Vliegen de MiniDrone
...........................................................................................................................................................................................................16Batterij
...........................................................................................................................................................................................................16Foto's
...........................................................................................................................................................................................................16Foto's terugzetten of verwijderen
...........................................................................................................................................................................................................17Video's
.......................................................................................................................................................18
...........................................................................................................................................................................................................18Maximale hoogte
...........................................................................................................................................................................................................18Maximale hellingshoek
...........................................................................................................................................................................................................18Modus voor linkshandigen
...........................................................................................................................................................................................................18Besturingsinstellingen
...........................................................................................................................................................................................................19Automatisch opnemen
...........................................................................................................................................................................................................19Maximale verticale snelheid
...........................................................................................................................................................................................................19Maximale rotatiesnelheid
...........................................................................................................................................................................................................19Accessoire
...........................................................................................................................................................................................................19Veiligheidsuitschakeling
...........................................................................................................................................................................................................19Laadinstellingen
...........................................................................................................................................................................................................20Netwerknaam
...........................................................................................................................................................................................................20Versies
Updates
Algemene Informatie
.......................................................................................................................................................21
.......................................................................................................................................................22
...........................................................................................................................................................................................................22Voorzorgsmaatregelen en onderhoud
...........................................................................................................................................................................................................22Accessoires en reserveonderdelen
...........................................................................................................................................................................................................23Batterij
...........................................................................................................................................................................................................23Garantie
...........................................................................................................................................................................................................23Wijzigingen
...........................................................................................................................................................................................................24Hoe dit product te recyclen
...........................................................................................................................................................................................................24Verklaring van overeenstemming
...........................................................................................................................................................................................................24Geregistreerde handelsmerken
...........................................................................................................................................................................................................24Waarschuwing in verband met de privacybescherming
Voordat u begint
De Hydrofoil monteren
Om de Hydrofoil te monteren is een T10 schroevendraaier nodig (meegeleverd).
Draai de schroeven niet te vast aan.
1. Verwijder het elastiek van de romp.
2. Schroef de armen op de romp met 2 schroeven (figuur A).
3. Steek de steun van de MiniDrone in de uitsparing van de middenas (figuur B).
4. Schroef de middenas op de romp met 4 schroeven (figuur C).
5. Steek de twee drijvers op de uiteinden van de armen.
6. Steek de twee zijzwaarden in de vlotters en schroef ze vast met 2 schroeven
(figuur D).
7. Steek het achterzwaard in de opening aan de achterkant van de romp en
schroef het vast met een schroef (figuur E).
4
Voordat u begint
Bewaar de Hydrofoil op de originele steun om
vervorming te voorkomen.
De batterij opladen
1. Plaats de accu in het daarvoor bestemde vak (foto A en B). Het driehoekje op
de batterij geeft de bovenkant aan. De punt van de driehoek wijst in de
plaatsingsrichting van de batterij.
2. Sluit de MiniDrone aan (foto C en D):
·
Met een lader met een vermogen van minimaal 2,4 A bedraagt de laadtijd
ongeveer 25 minuten.
·
Met een computer en een USB-kabel bedraagt de laadtijd ongeveer 1 uur en 30
minuten.
Om de batterij te verwijderen, tilt u het lipje boven de batterij op en schuift u de
batterij naar achteren.
Voordat u begint
5
De MiniDrone op de Hydrofoil installeren
Monteer voordat u de MiniDrone installeert eerst de Hydrofoil en controleer of de
batterij goed geplaatst is.
1. Plaats de voorkant van de MiniDrone op de steun, met de neus naar de
voorkant van de Hydrofoil. Steek de twee pennen aan de voorkant van de steun
in de voorste armen van de MiniDrone (foto A).
2. Klik de achterkant van de MiniDrone vast (foto B).
De MiniDrone inschakelen
Plaats de batterij in het daarvoor bestemde vak of druk op
de knop On/Off aan de onderkant van de MiniDrone.
Plaats de MiniDrone vervolgens op een plat oppervlak om
de initialisatiefase af te ronden.
De ogen van de MiniDrone worden rood, oranje en ten
slotte groen.
Compatibiliteit
Om de MiniDrone te kunnen gebruiken, dient u te beschikken over een
smartphone of een tablet die
Zie voor meer informatie de pagina over compatibiliteit op onze website voor
meer informatie.
Bluetooth® 4.0 ondersteunt.
6
Voordat u begint
De toepassing downloaden
Ga naar de App StoreSM of naar Google PlayTM en download de gratis app
FreeFlight3.
Een smartphone verbinden
Aangezien de MiniDrone
de gewone lijst met
Bluetooth® Low Energy ondersteunt, verschijnt hij niet in
®
Bluetooth
randapparaten die op uw smartphone wordt
weergegeven. U kunt hem alleen zien en er verbinding mee maken via de app
FreeFlight3.
®
1. Activeer de
Bluetooth
functie op uw smartphone.
2. Start de app FreeFlight3.
3. Druk op om de lijst met MiniDrones in de buurt van uw smartphone weer te
geven.
> De verbinding tussen de smartphone en de MiniDrone komt automatisch tot
stand. Er verschijnt een pop-up met de melding "Status verzenden" en vervolgens
"Verbonden".
> Het pictogram geeft de MiniDroneweer waarmee op dat moment verbinding
is.
> Het pictogram geeft de status van de Bluetooth®-verbinding tussen uw
smartphone en de MiniDrone weer. Het aantal verlichte streepjes komt overeen
met de kwaliteit van de verbinding.
Druk op de naam van uw MiniDrone in de lijst als uw smartphone niet automatisch
met de MiniDrone verbinding maakt.
Voordat u begint
7
Besturing
1. Start de app FreeFlight3.
> Het hoofdscherm verschijnt.
2. Druk op
Druk op
In de modus
hem bestuurt. Zie voor meer informatie over de besturingsmodi het gedeelte
De MiniDrone besturen.
> Het besturingsscherm verschijnt.
Een pop-up vraagt u de besturingsmodus van de MiniDrone
te kiezen:
·
MiniDrone met rompen,
·
MiniDrone zonder rompen.

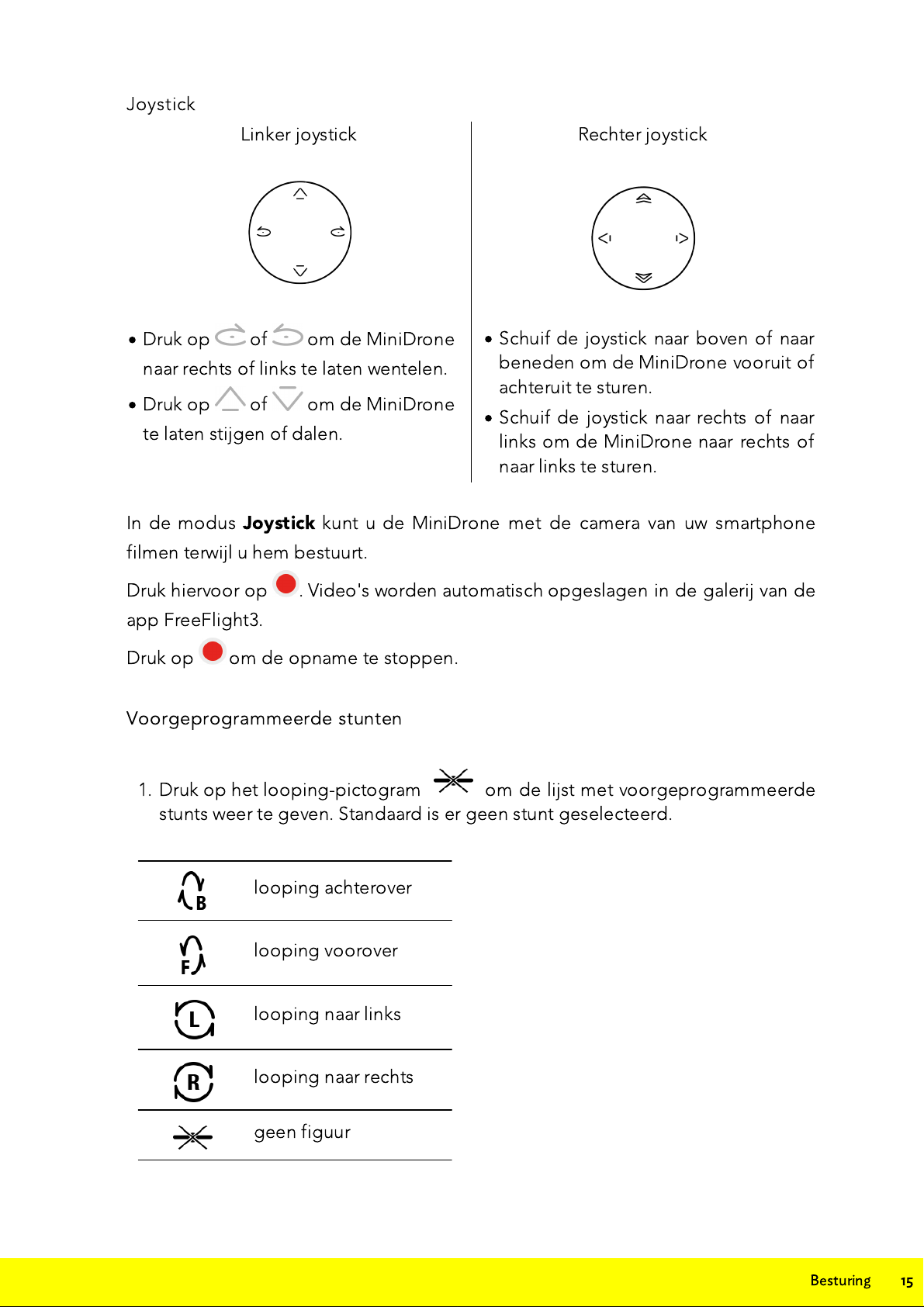

Vrije vlucht
Film mijn drone
Joystick
om de MiniDrone in de modus
kunt u de MiniDrone met uw smartphone filmen terwijl u
om de MiniDrone in de modus
Normaal
Joystick
te besturen.
te besturen.
8
Besturing
