CORDLESS PRUNER FAHE 20-Li B2

BATTERIDRIVEN STAMKVISTARE

Översättning av bruksanvisning i original

AKUMULIATORINIS TELESKOPINIS GENĖTUVAS

Naudojimo instrukcijos originalo vertimas

AKUMULATOROWA OKRZESYWARKA

Tłumaczenie oryginalnej instrukcji obsługi

AKKU-HOCHENTASTER

Originalbetriebsanleitung

IAN 300034

Vik ut bildsidan och ha den till hands när du läser igenom anvisningarna och gör dig bekant med apparatens / maskinens funktioner.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

Prieš skaitydami atsiverskite lapą su paveikslėliais ir susipažinkite su visomis prietaiso funkcijomis.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

SE Översättning av bruksanvisning i original Sidan 1 PL Tłumaczenie oryginalnej instrukcji obsługi Strona 19 LT Naudojimo instrukcijos originalo vertimas Seite 39 DE / AT / CH Originalbetriebsanleitung Seite 57

Innehållsförteckning

Inledning ........................................................2

Föreskriven användning ....................................................... 2

Utrustning .................................................................. 2

Leveransens innehåll .......................................................... 2

Tekniska data ...............................................................3

Allmän säkerhets information för elverktyg ...........................4

1. Säkerhet på arbetsplatsen ................................................... 4

2. Elsäkerhet ................................................................ 5

3. Personsäkerhet ............................................................ 5

4. Användning och hantering av elverktyget ....................................... 5

5. Användning och hantering av det batteridrivna elverktyget ......................... 6

6. Service .................................................................. 6

Produktspeciﬁk säkerhetsinformation för grensåg .................................... 6

Försiktighetsåtgärder mot kast .................................................. 7

Ytterligare säkerhetsanvisningar ................................................. 8

Säkerhetsanvisningar för laddare ................................................ 9

Originaltillbehör/extrautrustning ................................................ 9

Innan produkten tas i bruk .........................................9

Ladda batteripaket (se bild A) .................................................. 9

Sätta in/Ta ut batteripaketet ...................................................10

Kontrollera batteriets laddningsnivå ............................................. 10

Fästa/montera axelremmen ...................................................10

Montera sågkedja och svärd ..................................................10

Spänna och kontrollera sågkedjan .............................................. 10

Kedjesmörjning ............................................................. 11

Slipa sågkedjan ............................................................11

Ta produkten i bruk ..............................................11

Sätta på/Stänga av ......................................................... 11

Kontrollera automatisk oljetillförsel .............................................. 11

Justera teleskopskaft .........................................................11

Ställa in snittvinkel ..........................................................12

Sågteknik ................................................................. 12

Arbeta säkert .............................................................. 12

Transport och förvaring ...........................................13

Rengöring och skötsel ............................................13

Felsökning, grensåg ..............................................14

Serviceintervaller för grensåg .....................................14

Reservdelsbeställning ........................................................14

Kassering .......................................................15

Garanti från Kompernass Handels GmbH ............................15

Service .........................................................16

Importör .......................................................16

Översättning av originalversionen av försäkran om överensstämmelse . . 17

Beställning av reservbatteri .......................................18

Beställning per telefon .......................................................18

FAHE 20-Li B2

SE │ 1 ■

BATTERIDRIVEN STAMKVISTARE FAHE 20-Li B2

Inledning

Grattis till din nyinköpta produkt. Du har valt en produkt med hög kvalitet. Bruksanvisningen ingår som en del av leveransen. Den innehåller viktig information om säkerhet, användning och återvinning. Läs noga igenom alla användar- och säkerhetsanvisningar innan du börjar använda produkten. Använd endast produkten enligt beskrivningarna och i de syften som anges här. Lämna över all dokumentation tillsammans med produkten om du överlåter den till någon annan person.

Föreskriven användning

Den här produkten ska användas för att såga av trädgrenar. Den ska inte användas för större sågningsarbeten, trädfällning eller för att såga i material som murverk, plast eller livsmedel. Använd endast produkten på det sätt och till de användningsområden som beskrivs här. Den här produkten är inte avsedd för yrkesmässigt bruk. Produkten får bara användas av vuxna. Den här produkten ska inte användas av personer (inklusive barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller kunskap. Det är förbjudet att använda produkten i regn eller fuktig omgivning. Alla övriga användningssätt och förändringar på produkten ligger utanför gränserna för den föreskrivna användningen och innebär avsevärda risker. Tillverkaren ansvarar inte för skador som uppstår på grund av felaktig användning.

Utrustning

Teleskopskaft Snabblås till teleskopskaft

Hållare till monteringsverktyg Handtag Skaft Påkopplingsspärr PÅ/AV-knapp Bakre handtag Batteripaket

Knapp för visning av batterinivå Batterilampa

Knapp för att lossa batteripaketet Bärögla Utlösningsknapp för skärvinkel Tittfönster för oljenivå Anslag Svärd Sågkedja Kedjehjulskydd Kedjespännring Fästskruv Lock till oljetank Svärdstyrning Styrskena Kedjehjul Droppsmörjare Snabbladdare

Röd laddningslampa Grön laddningslampa

Axelrem Svärdskydd Biologiskt nedbrytbar kedjeolja Monteringsverktyg

Leveransens innehåll

1 batteridriven stamkvistare FAHE 20-Li B2 1 snabbladdare FAHE 20-Li B2-2 1 batteripaket FAHE 20-Li B2-1 1 axelrem 1 svärdskydd 1 svärd 1 sågkedja 100 ml biologiskt nedbrytbar kedjeolja 1 monteringsverktyg 1 bruksanvisning

■ 2 │ SE

FAHE 20-Li B2

Tekniska data

Batteridriven grensåg: FAHE 20-Li B2

Nominell spänning: 20 V Max. varvtal: 2500 min Kedjehastighet: max. 5 m/s Vikt (utan batteri,

sågverktyg och bärrem): ca 2,6 kg Volym oljetank: 65 cm Snittlängd: ca 200 mm Svärd: 8" Oregon 080NDEA318 Sågkedja: Oregon 91P033X

Använd endast följande batteri till det batteridrivna verktyget: FAHE 20-Li-B2-1

Typ: LITIUMJON Nominell spänning: 20 V Kapacitet: 3000 / 60 Wh mAh Celler: 10

Använd endast följande snabbladdare för att ladda det batteridrivna verktyget: FAHE 20-Li-B2-2

INGÅNG/input:

Nominell spänning: 230 - 240 V ~, 50 Hz (växelström) Nominell strömförbrukning: 85 W

Säkring (invändig): 3,15 A

UTGÅNG/output:

Nominell spänning: 21,5 V Nominell strömstyrka: 3,5 A

Laddningstid: ca 60 min Skyddsklass: II /

Bulleremissionsvärde:

Mätvärde för bullernivå har beräknats enligt EN ISO 22868. Den A-viktade bullernivå som uppmätts för elverktyget på plats uppgår i typiska fall till:

Ljudtrycksnivå: L Osäkerhetsfaktor: KpA = 3 dB Ljudeﬀektnivå: L Osäkerhetsfaktor: KWA = 3 dB

(likström)

-1

(likström)

T3.15A

(dubbel isolering)

= 88 dB (A)

= 106 dB (A)

(likström)

Använd hörselskydd!

De totala vibrationsvärdena (för varje handtag) har beräknats enligt EN ISO 22867:

Vibration: < 2,5 m/s2

Osäkerhetsfaktor K = 1,5 m/s

VARNING!

■ Minska risken för vibrationsskador som tex

"vita ﬁngrar" genom att ofta ta paus för att gnugga handﬂatorna mot varandra!

OBSERVERA

► I denna anvisning har den angivna vibrations-

nivån mätts med standardmätning och kan användas vid en produktjämförelse. Det vibrationsvärde som anges kan även användas för att inledningsvis uppskatta exponeringen.

VARNING!

► Vibrationsnivån kan förändras beroende på

hur elverktyget används och kan i vissa fall ligga över de värden som anges i bruksanvisningen. Vibrationsexponeringen kan komma att underskattas om elverktyget regelbundet används på vissa sätt. Försök att hålla belastning av vibrationer på en så låg nivå som möjligt. Exempel på åtgärder för att minska belastningen av vibrationer är att använda skyddshandskar när man arbetar med verktyget samt att begränsa arbetstiden. Alla delar av driftcykeln ska räknas in (exempelvis den tid då elverktyget är avstängt och den tid då det visserligen är påslaget men inte belastas).

FAHE 20-Li B2

SE │ 3 ■

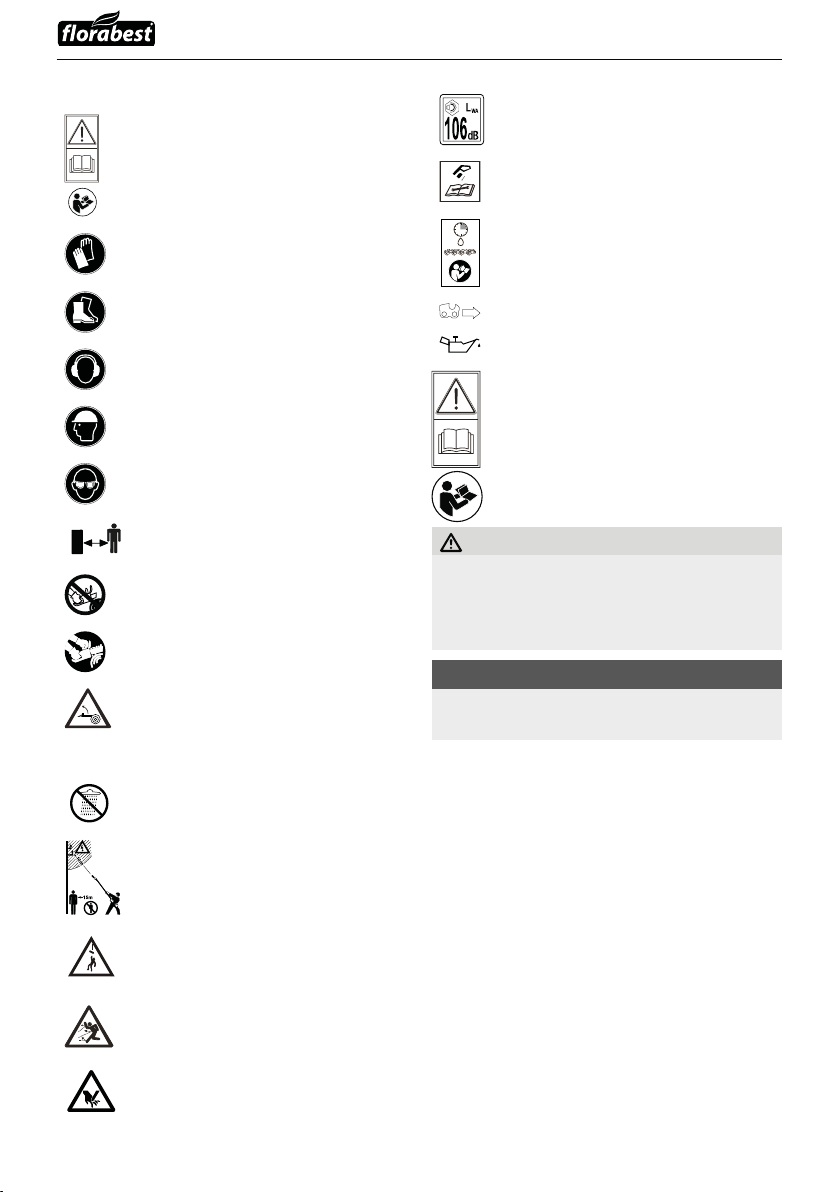

Skyltarna på produkten betyder:

Läs igenom bruksanvisningen och alla anvisningar innan du tar produkten i bruk!

Använd skyddshandskar!

15 min

Information om ljudeﬀektnivå LWA i dB.

Stäng av produkten och ta ut batteriet innan du servar den!

OIL

En full tank räcker till ca 15 minuters kontinuerlig drift.

Använd skyddsskor!

Använd hörselskydd!

Använd skyddshjälm!

Använd skyddsglasögon!

Håll andra personer på avstånd från produkten!

Förbjudet! Håll inte i sågen med bara en hand när du arbetar!

Håll alltid i sågen med båda händerna när du arbetar!

Akta så att det inte uppstår ett kast! Undvik kontakt med svärdets spets!

Skydda produkten från regn och fukt!

Risk för livsfarliga elchocker! Håll ett avstånd på minst 10 m till luftledningar.

Akta! Nedfallande föremål. Särskilt vid sågning ovanför huvudhöjd.

Akta dig för föremål som slungas iväg!

Akta! Risk för personskador av löpande skär.

Sågkedjans löpriktning!

Lock till oljetank

Allmän säkerhets-

information för elverktyg

VARNING!

► Läs igenom all säkerhetsinformation och alla

anvisningar. Om anvisningarna inte följs kan det leda till elchock, brand och/eller svåra personskador.

OBSERVERA

► Nationella föreskrifter kan begränsa hur

produkten får användas.

Spara all säkerhetsinformation och alla anvisningar för framtida bruk.

Begreppet "elverktyg" som används i säkerhetsinformationen syftar på elverktyg med strömkabel och batteridrivna elverktyg (utan kabel).

1. Säkerhet på arbetsplatsen

a) Håll alltid arbetsplatsen ren och sörj för god

belysning. Oordning och dålig belysning på

arbetsplatsen kan leda till olyckor.

b) Använd inte elverktyget där det ﬁnns risk för

explosion eller där det ﬁnns brännbara vätskor, gaser eller damm. Elverktyg ger upphov

till gnistor som kan antända damm eller ångor.

c) Håll barn och andra personer på avstånd

när du arbetar med elverktyg. Om du förlorar uppmärksamheten kan du också förlora kontrollen över verktyget.

■ 4 │ SE

FAHE 20-Li B2

2. Elsäkerhet

a) Elverktygets anslutningskontakt måste passa

precis i uttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Intakta kontak-

ter som passar precis i uttaget minskar risken för elchocker.

b) Undvik kroppskontakt med jordade ytor, t.ex.

rör, värmeelement, spisar och kylskåp. Risken för elchocker ökar om din kropp är jordad.

c) Håll elverktyg på avstånd från regn och fukt.

Om det tränger in vatten i ett elverktyg ökar risken för elchocker.

d) Använd inte kabeln till något den inte är

avsedd för, bär eller häng inte produkten i kabeln och dra inte i kabeln när du ska dra ut kontakten ur uttaget. Håll kabeln på avstånd från hetta, olja, vassa kanter och rörliga delar. Skadade och trassliga kablar och kontakter

ökar risken för elchocker.

e) Om du arbetar utomhus med ett elverktyg får

du endast använda en förlängningskabel som är godkänd för utomhusbruk. Risken för el-

chocker minskar när man använder en förlängningskabel som är godkänd för utomhusbruk.

f) Om du måste arbeta med elverktyget i fuktig

miljö ska du använda en jordfelsbrytare. Risken för elchocker minskar när man använder jordfelsbrytare.

3. Personsäkerhet

a) Förlora aldrig uppmärksamheten på din

arbetsuppgift och använd sunt förnuft när du arbetar med elverktyg. Använd aldrig ett elverktyg om du är trött eller om du är påverkad av alkohol, droger eller mediciner.

Ett ögonblicks bristande uppmärksamhet när du använder elverktyget kan leda till allvarliga skador.

b) Använd personlig skyddsutrustning och ta all-

tid på dig skyddsglasögon. Personlig skyddsutrustning som dammskyddsmask, halkfria skor, skyddshandskar, skyddshjälm eller hörselskydd, beroende på vilket arbete som utförs, minskar risken för skador.

c) Undvik att starta produkten av misstag.

Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet, lyfter upp eller bär det.

Om du håller ﬁngret på PÅ/AV-knappen när du bär elverktyget eller om det redan är påkopplat när du ansluter det till ett eluttag kan det lätt hända en olycka.

d) Ta bort inställningsverktyg och skruvnycklar

innan du kopplar på elverktyget. Om ett verktyg beﬁnner sig i en rörlig del kan det hända en olycka.

e) Undvik onormala kroppsställningar. Se till så

att du står stadigt och inte kan tappa balansen. Då kan du lättare kontrollera elverktyget,

särskilt i oväntade situationer.

f) Använd lämpliga kläder. Använd inte vida

klädesplagg eller smycken. Håll hår, klädesplagg och handskar på avstånd från rörliga delar. Löst sittande kläder, smycken eller långt

hår kan fastna i rörliga delar.

g) Om det går att montera dammutsug och

dammuppsamlingsanordningar ska du försäkra dig om att de är anslutna och används på rätt sätt. Genom att använda ett dammutsug

kan risker orsakade av damm minskas.

4. Användning och hantering av elverktyget

a) Överbelasta inte elverktyget. Använd alltid

rätt sorts elverktyg till det arbete som ska utföras. Med rätt verktyg arbetar du lättare och

säkrare inom det angivna eﬀektområdet.

b) Använd inte elverktyg med trasiga brytare.

Ett verktyg som inte längre går att sätta på och stänga av är farligt och måste repareras.

c) Dra ut kontakten ur uttaget och/eller ta bort

batteriet innan du gör några inställningar, byter delar eller sätter undan produkten. Det

är en försiktighetsåtgärd för att förhindra att elverktyget sätts på av misstag.

d) Förvara elverktyg utom räckhåll för barn. Låt

inte personer som inte är insatta i hur produkten används eller som inte har läst igenom dessa anvisningar använda den. Elverktyg

utgör en fara för oerfarna personer.

FAHE 20-Li B2

SE │ 5 ■

e) Sköt om dina elverktyg noga. Kontrollera att

rörliga delar fungerar som de ska och inte är fastklämda. Kontrollera även om delar gått av eller skadats så att det påverkar elverktygets funktion. Lämna in skadade delar för reparation innan du använder produkten igen. Många olyckor har sin orsak i dåligt un-

derhållna elverktyg.

f) Håll alltid skärande verktyg rena och vassa.

Noggrant skötta skärverktyg med skarpa eggar kläms inte fast så lätt och är enklare att styra.

g) Använd elverktyg, tillbehör, insatsverktyg

m.m. enligt denna bruksanvisning. Ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Om elverktyg används på andra

sätt än de föreskrivna kan det uppstå farliga situationer.

5. Användning och hantering av det batteridrivna elverktyget

a) Ladda endast batterier i laddare som rekom-

menderas av tillverkaren. En laddare som

konstruerats speciellt till en viss typ av batterier kan orsaka eldsvåda om man försöker ladda andra typer av batterier i den.

b) Använd bara den typ av batterier som anges

för ett elektriskt verktyg. Om man använder andra typer av batterier kan det leda till olyckor och eldsvådor.

c) Håll batterier som inte används på avstånd

från gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan överbrygga kontakterna. En kortslutning mellan batteriets

kontakter kan leda till brännskador eller eldsvåda.

d) Vid felaktig användning kan vätska tränga

ut ur batteriet. Undvik kontakt med denna vätska. Vid kortvarig kontakt ska du spola med vatten. Om vätskan skulle råka komma in i ögonen ska man även uppsöka läkare.

Batterivätska som trängt ut kan leda till hudirritationer och brännskador.

VAR FÖRSIKTIG! EXPLOSIONSRISK!

Ladda aldrig upp batterier som inte är uppladdningsbara.

Skydda batteriet från värme, även

från t ex långvarigt solljus, eld, vatten och fukt. Annars ﬁnns risk för explo-

sion.

6. Service

a) Låt endast kvaliﬁcerade yrkesmän reparera

eller byta ut delar på elverktyget. Endast originaldelar ska användas. Då kan du känna

dig säker på att elverktyget är lika säkert att använda som tidigare.

Produktspeciﬁk säkerhetsinformation för grensåg

■ Använd alltid skyddshjälm, hörselskydd och

skyddshandskar. Använd alltid ögonskydd för att inte få oljestänk och sågspån i ögonen. Använd dammskyddsmask för att skydda mot damm.

■ Använd aldrig produkten när du står på en

stege.

■ Luta dig inte för långt framåt när du arbetar

med produkten. Se till så att du står stadigt och inte kan tappa balansen. Använd bärremmen som ingår i leveransen för att fördela vikten jämnt över kroppen.

■ Använd kraftiga, halkfria stövlar.

■ Använd inte produkten när det regnar eller är

fuktigt.

■ Använd inte produkten i närheten av elled-

ningar. Håll ett minimiavstånd på 10 m till luftledningar.

■ Ställ dig inte under en gren som du tänker såga

av, du kan skadas när den faller ned. Akta dig för grenar som studsar tillbaka, de kan orsaka skador. Arbeta i en vinkel på ca 60°.

■ Tänk på att det ﬁnns risk för kast.

■ Håll inte bara ögonen på de grenar som sågas,

utan observera även material som faller ned så att du inte snubblar.

■ 6 │ SE

FAHE 20-Li B2

■ Ta en paus på minst en timme när du arbetat i

30 minuter.

■ Använd alltid skyddshandskar.

■ Sätt skyddet över styrskenan och kedjan när du

ska transportera eller lagra produkten.

■ Använd inte produkten på ställen där det ﬁnns

risk för explosion som t.ex. i närheten av antändliga vätskor, gaser och ångor. Gnistor från maskinen kan antända dessa ångor eller gaser.

■ Det eluttag som används måste passa till pro-

duktens kontakt. Gör aldrig några ändringar på kontakten, det kan orsaka en elchock.

■ Fatta alltid tag i kontakten när du ska dra ut

den ur uttaget, dra aldrig i kabeln. Använd inte kabeln för att dra eller ﬂytta på produkten. Håll kabeln på avstånd från hetta, olja, vassa kanter och rörliga delar.

■ Ta ut batteripaketet när du slutat arbeta eller

när du ska rengöra och serva produkten.

■ Undvik att starta produkten av misstag.

■ Verktyg med trasiga brytare måste omedelbart

repareras för att undvika skador och olyckor.

■ Förvara produkten utom räckhåll för barn.

Endast personer som läst och förstått bruksanvisningen och vet hur produkten fungerar får använda den.

■ Underhåll elverktyg noga. Kontrollera att rörliga

delar fungerar som de ska och inte är fastklämda. Kontrollera även om delar gått av eller skadats så att det påverkar elverktygets funktion. Lämna in skadade delar för reparation innan du använder produkten igen. Många olyckor har sin orsak i dåligt underhållna elverktyg.

■ Håll alltid skärande verktyg rena och vassa.

Noggrant skötta verktyg med skarpa eggar kläms inte fast så lätt och är enklare att styra.

■ Låt endast kvaliﬁcerade personer serva pro-

dukten. Använd endast originalreservdelar som rekommenderas av tillverkaren.

Försiktighetsåtgärder mot kast

AKTA! RISK FÖR KAST!

► Akta så att det inte uppstår kast när du arbe-

tar med produkten. Risk för personskador. Du undviker kast genom att vara försiktig och använda rätt sågteknik.

■ Kontakt med skenans spets kan i vissa fall leda

till en oväntad, bakåtriktad reaktion där styrskenan (se bild A).

Bild A

■ Ett kast kan uppstå om styrskenan kommer i

kontakt med ett föremål eller när en gren böjs så att sågkedjan kläms fast i snittet (se bild B).

Bild B

■ Om sågkedjan kläms fast mot styrskenans

överkant kan skenan studsa tillbaka med stor kraft.

■ Sådana reaktioner kan få dig att förlora kontrol-

len över sågen och i värsta fall skada dig allvarligt. Förlita dig inte helt på de skyddsanordningar som byggts in i kedjesågen. När du arbetar med en kedjesåg ska du vidta diverse åtgärder för att undvika olyckor och skador. Ett kast beror på att elverktyget använts på fel sätt. Det kan förhindras med följande försiktighetsåtgärder:

slår upp, i riktning mot användaren

FAHE 20-Li B2

SE │ 7 ■

■ Håll fast sågen med båda händerna och låt

tummar och ﬁngrar omsluta handtagen. Håll kropp och armar så att du kan fånga upp kraften från ett kast utan att förlora kontrollen. Användaren kan behärska krafter från kast

genom att vidta lämpliga åtgärder. Släpp aldrig kedjesågen.

■ Undvik onormal hållning. På så sätt undviker

du kontakt med skenans spets och får bättre kontroll över sågen i oväntade situationer.

■ Använd alltid de reservskenor och sågkedjor

som anges av tillverkaren. Fel reservskena och

sågkedja kan göra så att kedjan går av och/ eller orsaka ett kast.

■ Följ tillverkarens anvisningar för slipning och

underhåll av sågkedjan. För låg djupbegräns-

ning ökar tendensen för kast.

■ Såga inte med svärdspetsen. Det ﬁnns risk för

kast.

■ Se till så att det inte ligger några föremål som

du kan snubbla över på marken.

Ytterligare säkerhetsanvisningar

VAR FÖRSIKTIG! RISK FÖR PERSON-

SKADOR!

► Fatta aldrig tag i produkten ovanför handta-

get

när du arbetar för att undvika olyckor!

■ Inga andra personer eller djur får vistas inom

en omkrets på 15 meter när man arbetar. Inom arbetsområdet ansvarar användaren för tredje parts säkerhet.

■ Håll produkten, sågtänderna och svärdskyddet i

gott skick för att undvika olyckor.

■ Se noga till så att barnen inte leker med pro-

dukten.

■ Använd inte produkten förrän du lärt dig hur

den ska hanteras.

■ Arbeta inte med ett verktyg som är skadat,

ofullständigt eller som ändrats utan tillverkarens godkännande. Använd aldrig produkten med defekt skyddsutrustning. Använd inte produkten med defekt På/Av-knapp. Kontrollera om produkten är säker att använda innan du börjar arbeta, det gäller i synnerhet svärdet och kedjan. Kontrollera om det ﬁnns större skador eller defekter om produkten fallit ned.

■ Starta aldrig produkten förrän svärdet, sågked-

jan och kedjehjulsskyddet är rätt monterade.

■ Försäkra dig om att produkten inte kan komma

i kontakt med marken, stenar, stängseltrådar och andra föremål när du startar den och under arbetet. Stäng av produkten innan du sätter ifrån dig den.

■ Den här produkten måste hållas fast med båda

händerna när man arbetar. Arbeta aldrig med bara en hand.

■ Ta bara i de isolerade greppytorna på elverk-

tyg, eftersom sågkedjan kan komma i kontakt med dolda strömledningar. Om kedjan kommer i kontakt med en spänningsförande ledning kan metalldelar på elverktyget bli strömförande och orsaka elchocker.

■ Kontrollera att produkten är avstängd och håll

inte ﬁngret på På/Av-knappen när du ska ﬂytta på produkten. Sågkedjan och svärdet ska riktas bakåt när du bär produkten. Sätt skyddet på svärdet när du ska ﬂytta produkten.

■ Sätt först anslaget

du sågar ett snitt.

■ Var ytterst försiktig när du sågar av sly och små

grenar. Det tunna grenverket kan fastna i sågen och studsa tillbaka mot dig eller få dig att tappa balansen.

■ Såga inte trä som ligger på marken eller rötter

som sticker upp ur marken. Det är särskilt viktigt att sågkedjan inte sänks ned i marken, då blir den genast slö.

stadigt mot grenen innan

■ 8 │ SE

FAHE 20-Li B2

■ Var uppmärksam på ev. kast om spänningen

plötsligt släpper när du sågar av grenar som sitter i spänn. Risk för personskador.

■ Använd inte våld för att försöka få loss produk-

ten ur grenar där sågtänderna hamnat snett eller klämts fast. Stäng genast av produkten om den kläms fast och sätt inte på den igen förrän blockeringen åtgärdats. Risk för personskador!

Säkerhetsanvisningar för laddare

■ Den här produkten kan användas

av barn som är minst 8 år och av personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller kunskap om de hålls under uppsikt eller har instruerats i hur produkten används på ett säkert sätt och inser vilka risker det innebär. Barn får inte leka med produkten. Rengöring och allmän service får bara utföras av barn om någon vuxen håller uppsikt.

Den här laddaren är endast

avsedd för inomhusbruk.

■ Om nätanslutningsledningen ska-

das på den här produkten måste den bytas ut av tillverkaren, tillverkarens kundtjänst eller någon annan person med liknande kvaliﬁkationer för att undvika olyckor.

RESTRISKER!

■ Även om elverktyget används helt enligt

föreskrifterna ﬁnns alltid vissa risker kvar. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande: a) Skärskador b) Hörselskador om lämpligt hörselskydd inte används. c) Vibrationsskador i armar och händer om produkten används länge i sträck eller styrs och underhålls på fel sätt.

VARNING!

■ Använd inte produkten om kabeln, strömka-

beln eller kontakten skadats. En skadad strömkabel innebär risk för livsfarliga elchocker.

Originaltillbehör/extrautrustning

■ Använd endast de tillbehör och extrautrust-

ningar som anges i bruksanvisningen. Om du

använder andra typer av insatsverktyg än de som anges i bruksanvisningen eller andra tillbehör ﬁnns risk för personskador.

Innan produkten tas i bruk

Ladda batteripaket (se bild A)

VAR FÖRSIKTIG!

► Dra alltid ut kontakten innan du tar ut eller sät-

ter in batteripaketet

■ Ladda aldrig upp batteripaketet

ningstemperaturen ligger under 10° C eller över 40° C.

♦ Stoppa in batteripaketet i snabbladdaren . ♦ Sätt kontakten i ett eluttag. Kontrollampan

lyser rött.

♦ Den gröna kontrollampan

ningen är färdig och batteripaketet att användas.

i snabbladdaren .

när omgiv-

visar att ladd-

är klart

FAHE 20-Li B2

SE │ 9 ■

AKTA!

♦ Om den röda kontrollampan

är batteripaketet laddas.

♦ Om både den röda och den gröna kontroll-

lampan batteripaketet

♦ För in batteripaketet

överhettat och kan inte

blinkar är det fel på

i produkten.

blinkar

Sätta in/Ta ut batteripaketet

Sätta in batteripaketet:

♦ Låt batteripaketet

handtaget

Ta ut batteripaketet:

♦ Tryck på knappen

ta ut batteripaketet .

snäppa fast i det bakre

för att lossa spärren och

Kontrollera batteriets laddningsnivå

♦ Tryck på knappen för visning av batteriets

laddningsnivå ningsnivån. Batteriets laddningsstatus resp. restkapacitet

visas av batterilampan

♦ RÖD/ORANGE/GRÖN = maximal laddnings-

nivå/kapacitet RÖD/ORANGE = medelhög laddningsnivå/ kapacitet RÖD = låg laddningsnivå – ladda batteriet

för att kontrollera ladd-

på följande sätt:

Fästa/montera axelremmen

♦ Haka fast axelremmen i bäröglan . ♦ Anpassa axelremmen till din storlek så att

bäröglan hänger i höfthöjd när du har axelremmen på dig.

♦ Du kan också ändra bäröglans höjd på

teleskopskaftet genom att lossa skruven.

Montera sågkedja och svärd

VARNING!

► Använd skyddshandskar! Det ﬁnns risk för

personskador på grund av vassa sågtänder!

► Kedjehjulskyddet

och fästskruven har inte monterats vid leveransen.

► Det går inte att vända på svärdet ► Den löpriktning

på svärdet måste respekteras vid varje montering.

♦ Lägg sågkedjan

Kontrollera sågkedjans

♦ Håll svärdet med märkningen uppåt och för

sågkedjan över kedjehjulet . Styrskenan ska då ligga över svärdstyrningen .

♦ Sätt på kedjehjulskyddet ♦ Dra åt fästskruven ♦ Spänn sedan sågkedjan

och kontrollera sågkedjan).

♦ Dra sedan åt fästskruven

, kedjespännringen

som anges för kedjan

i spåret på svärdet.

löpriktning .

en aning.

(se kapitel Spänna

ordentligt.

Spänna och kontrollera sågkedjan

VARNING!

► Använd skyddshandskar! Det ﬁnns risk för

personskador på grund av vassa sågtänder!

♦ Lossa fästskruven ♦ Skruva kedjespännringen

spänningen.

♦ Sågkedjan

sida. Kontrollera att det går att dra sågkedjan över svärdet för hand.

♦ Dra sedan åt fästskruven

OBSERVERA

medsols för att öka

måste ligga mot svärdets under-

ordentligt.

■ 10 │ SE

► En ny sågkedja

efterspännas oftare.

töjs ut och måste

FAHE 20-Li B2

Kedjesmörjning

♦ Ta av locket till oljetanken . ♦ Fyll oljetanken med ca 65 ml biologiskt nedbryt-

bar kedjeolja

VARNING!

► Arbeta aldrig utan kedjesmörjning!

Om sågkedjan derna att förstöras fullständigt på kort tid. Kontrollera alltid kedjesmörjning och oljenivå i tittfönstret

OBSERVERA

► Använd endast kedjesågsolja. Helst biologiskt

nedbrytbar. Använd inte spillolja, motorolja osv.

► Kontrollera att den automatiska kedjesmörj-

ningen fungerar när du arbetar. Kontrollera kedjesmörjningens funktion före och under arbetet.

torrkörs kommer sågtän-

innan du börjar arbeta.

Slipa sågkedjan

OBSERVERA

► I ett slipset från t ex Oregon ﬁnns detaljerad

information om hur man slipar.

► Alternativt kan man använda en elektrisk

kedjeslip. Följ tillverkarens anvisningar.

► Om du känner dig osäker över hur kedjan

ska slipas ska den bytas ut istället.

Ta produkten i bruk

OBSERVERA

► Följ bestämmelser för bullerskydd och lokala

föreskrifter. Det kan hända att det är förbjudet att använda produkten vissa dagar (t.ex. helg- och söndagar), vissa tider (t.ex. middagstid eller på natten) eller i vissa områden (t.ex. vilohem, sjukhus osv.).

Sätta på/Stänga av

Sätta på:

♦ Tryck på påkopplingsspärren , håll kvar den i

det här läget och tryck på På/Av-knappen .

♦ När produkten startat kan påkopplingsspärren

släppas igen.

Stänga av:

♦ Släpp PÅ/AV-knappen

Kontrollera automatisk oljetillförsel

Kontrollera oljenivån i tittfönstret och den automatiska oljetillförseln innan du börjar arbeta.

♦ Koppla på produkten och håll den över ett ljust

underlag. Produkten får inte röra vid underlaget.

♦ Om det syns ett spår av olja fungerar produkten

som den ska.

♦ Om det inte syns något spår av olja rengör du

droppsmörjaren kundtjänst för reparation.

♦ Ta bort rester av olja ur droppsmörjaren

med en pensel eller trasa.

Justera teleskopskaft

Teleskopskaftet kan justeras steglöst med snabblåset .

♦ Lossa snabblåset

genom att skjuta ihop eller dra isär det.

♦ Stäng snabblåset igen och ﬁxera samtidigt

teleskopskaftet i önskad längd.

♦ Om skruven till snabblåset lossnat drar du åt

den igen med en sexkantnyckel.

eller lämnar in produkten till

och ändra skaftets längd

FAHE 20-Li B2

SE │ 11 ■

Ställa in snittvinkel

OBSERVERA

► Snittvinkeln kan ställas in i 3 lägen.

♦ Ta ut batteripaketet ♦ Tryck på upplåsningsknappen

ur produkten.

♦ Luta motorenheten till önskad position. ♦ När upplåsningsknappen

släpps låses

motorenheten fast.

♦ Sätt tillbaka batteripaketet

i produkten igen.

Sågteknik

VARNING!

► Akta dig alltid för nedfallande grenar. ► Var alltid medveten om risken för att grenar

kan studsa tillbaka.

OBSERVERA

► Lägg anslaget

arbeta säkrare och lugnare.

► Först därefter kan du börja såga.

Såga av smala grenar

♦ Såga av smala grenar (Ø 0-8 cm) uppifrån och

ned (se bilden).

mot grenen. Då kan du

Dela upp grenen i bitar

Långa eller tjocka grenar bör kortas av innan man gör det slutgiltiga snittet (se bilden).

C A B

cb a

Arbeta säkert

■ Håll produkten, sågtänderna och svärdets

skydd i gott skick för att förebygga olyckor.

■ Kontrollera om det ﬁnns större skador eller de-

fekter om produkten fallit ned.

■ Arbeta i den föreskrivna vinkeln på 60°±10°

för att vara säker (se bilden).

Såga av tjockare grenar

♦ För att såga av tjockare grenar (Ø 8-20 cm)

ska du först göra ett avlastningssnitt

(se

bilden).

■ Ett avlastningssnitt hindrar också barken från att

ﬂäkas upp på stammen.

♦ Såga sedan igenom hela grenen uppifrån

och ned A.

■ 12 │ SE

60°±10°

■ Använd inte produkten när du står på en stege

eller på en annan ostadig plats.

■ Gör aldrig ett ogenomtänkt snitt. Du kan skada

både dig själv och andra.

■ Se noga till så att barnen inte leker med pro-

dukten.

FAHE 20-Li B2

■ Byt arbetsställning ofta. Om man arbetar länge

kan man drabbas av vibrationsskador som påverkar genomblödningen i händerna. Det går att förlänga arbetstiden om man använder lämpliga handskar eller lägger in regelbundna pauser. Tänk på att du inte kan arbeta lika länge om du har dålig blodcirkulation, i låg utomhustemperatur eller stora kraftansträngningar behöver göras.

Transport och förvaring

■ Använd svärdskyddet vid transport.

■ Akta så att du inte råkar koppla på produkten

när du bär den (se bilden).

■ Rengör produkten innan du ställer undan den.

■ Förvara produkten på ett frostfritt, torrt ställe

utom räckhåll för barn.

■ Förvara produkten liggande eller fäst den så att

den inte kan falla omkull.

■ Töm oljetanken.

Biologiskt nedbrytbar kedjeolja kan förhartsas.

■ Monteringsverktyget förvaras bäst i hållaren

Rengöring och skötsel

VARNING! RISK FÖR PERSON-

SKADOR! Stäng alltid av produkten och ta ut batteriet innan du gör några arbeten på produkten.

■ Produkten ska alltid vara ren, torr och fri från

olja och smörjfett.

■ Det får inte komma in vätska innanför höljet.

■ Använd en torr trasa för att torka av höljet ut-

vändigt. Använd inte bensin, lösningsmedel eller rengöringsmedel som angriper plastytorna.

■ Om ett litiumjonbatteri ska lagras under en

längre tid måste laddningsnivån kontrolleras med jämna mellanrum. Den optimala laddningsnivån ligger mellan 50 % och 80 %. Det optimala förvaringsklimatet är svalt och torrt.

■ Grensågen måste rengöras från sågspån med

jämna mellanrum.

■ En ny sågkedja

nas oftare.

töjs ut och måste efterspän-

FAHE 20-Li B2

SE │ 13 ■

Felsökning, grensåg

Problem Möjliga orsaker Åtgärda fel

Sågkedjan går trögt, hoppar av eller slackar

Det går inte att arbeta längre

För låg kedjespänning Kontrollera kedjespänning

Sågkedjan eller slackar

är torr resp. överhettad

Fyll på olja, slipa, byt ut eller spänn sågkedjan

Serviceintervaller för grensåg

Dessa angivelser baseras på normal användning. Vid sämre förhållanden, t.ex. kraftig dammutveckling och längre dagliga arbetspass ska intervallerna förkortas efter behov.

Del Aktivitet Innan

arbetet påbörjas

Kedjesmörjning Kontrollera

Sågkedja

Styrskena

Kedjehjul

Kontrollera skick och slipning

Kontrollera kedjespänning

Slipa X Kontrollera

(slitage, skador) Rengör X X Grada X Byt ut X X Kontrollera X Byt ut X

En gång i veckan

Vid störningar

Vid skador Vid

behov

Reservdelsbeställning

Reservdelar kan beställas direkt via vårt servicecenter. Du måste alltid ange typ av maskin och artikelnummer vid beställningar.

OBSERVERA

► Reservdelar som inte listats (t ex batterier och knappar) kan beställas via vår serviceenhet.

■ 14 │ SE

FAHE 20-Li B2

Kassering

Förpackningen består av miljövänligt

material som kan lämnas till den lokala återvinningsstationen.

Kasta aldrig elverktyg i de vanliga

hushållssoporna!

Enligt EU-direktiv 2012/19/EU måste uttjänta elverktyg tas isär och de olika delarna lämnas in separat till rätt typ av miljövänlig återvinning.

Kasta aldrig batterier i hushållsso-

porna!

Defekta eller uttjänta uppladdningsbara batterier ska återvinnas enligt direktiv 2006/66/EC. Lämna in batteripaketet och/eller produkten till rätt typ av återvinning. Fråga på din kommun- eller stadsdelsförvaltning om möjligheterna att kassera uttjänta elverktyg och batterier på ett miljövänligt sätt.

Tänk på miljön när du kasserar förpackningen. Observera märkningen på de olika förpackningsmaterialen och dela ev. upp dem därefter så att du kan sopsortera dem rätt. Förpackningsmaterialen är märkta med förkortningar (a) och siﬀror (b) som har följande betydelse:

1–7: Plast, 20–22: Papper och kartong, 80–98: Komposit

Garanti från Kompernass Handels GmbH

Kära kund För den här produkten lämnar vi 3 års garanti från

och med inköpsdatum. Om det skulle vara något fel på produkten ﬁnns en lagstadgad reklamationsrätt från återförsäljaren. Dina lagstadgade rättigheter begränsas inte av den garanti som beskrivs i följande avsnitt.

Garantivillkor

Garantitiden börjar vid inköpsdatum. Ta väl vara på originalkvittot. Kassakvittot är ditt köpbevis.

Om ett material- eller fabrikationsfel uppstår på produkten inom tre år från inköpsdatum kommer vi, beroende på vad vi anser lämpligast, att reparera eller byta ut den gratis. En förutsättning för att utnyttja garantin är att den defekta produkten och köpbeviset (kassakvittot) uppvisas inom den treåriga garantitiden tillsammans med en kort beskrivning av felet och när det uppstod.

Om felet täcks av vår garanti kommer du att få tillbaka en reparerad eller en ny produkt. Garantitiden börjar inte om från början för en reparerad eller ny produkt.

Garantitid och lagstadgad ersättningsrätt

Garantitiden förlängs inte för att man utnyttjat garantin. Det gäller även för utbytta och reparerade delar. Eventuella skador och brister som existerar redan vid köpet måste rapporteras så snart produkten packats upp. När garantitiden är slut måste man själv betala för eventuella reparationer.

Kontakta kommunen för närmare information om avfallshantering av den förbrukade produkten.

FAHE 20-Li B2

SE │ 15 ■

Garantins omfattning

Produkten har tillverkats med omsorg enligt stränga kvalitetskriterier och testats noga före leveransen.

Garantin gäller bara för material- eller fabrikationsfel. Garantin täcker inte delar av produkten som utsätts för normalt slitage och därför betraktas som förslitningsdelar och inte heller skador på ömtåliga delar som t ex knappar, batterier, bakformar eller delar av glas.

Garantin upphör att gälla om produkten skadas eller används och servas på fel sätt. Alla anvisningar i bruksanvisningen måste följas exakt för att produkten ska kunna användas på rätt sätt. Produkten får aldrig användas i andra syften eller hanteras på ett sätt som man avråder från eller varnar för i bruksanvisningen.

Produkten är endast avsedd för privat bruk och ska inte användas yrkesmässigt.

Garantin gäller inte vid missbruk och felaktig behandling, användande av våld och vid ingrepp som inte gjorts av vår auktoriserade serviceﬁlial.

Behandling av garantiärenden

För att snabbt kunna behandla ditt ärende ber vi dig följa nedanstående anvisningar:

■ Ha alltid kassakvittot och artikelnumret (t ex

IAN 12345) i beredskap vid alla förfrågningar.

■ Artikelnumret ﬁnns på typskylten, graverat på

produkten, på bruksanvisningens titelblad (nere till vänster) eller på ett klistermärke på produktens bak- eller under sida.

■ Vid funktionsfel eller andra defekter ber vi dig

att först kontakta den service avdelning som anges nedan på telefon eller med e-post.

■ En produkt som klassas som defekt kan tillsam-

mans med köpbeviset (kassakvittot) och en beskrivning av felet samt när det uppstod skickas in portofritt till den angivna serviceadressen.

Service

VARNING!

► Låt servicestället eller en behörig elektriker

reparera produkten. Endast reservdelar i original får användas. Då kan du känna

dig säker på att produkten är lika säker att använda som tidigare.

► Låt alltid tillverkaren eller dennes kund-

tjänst byta ut kontakten eller strömkabeln om det behövs. Då kan du känna dig säker

på att produkten är lika säker att använda som tidigare.

Service Sverige

Tel.: 0770 930739 E-Mail: kompernass@lidl.se

Service Suomi

Tel.: 010309 3582 E-Mail: kompernass@lidl.ﬁ

IAN 300034

Importör

Observera att följande adress inte är någon serviceadress. Kontakta först det serviceställe som anges.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM TYSKLAND www.kompernass.com

Dessa och många andra handböcker, produktﬁlmer och mjukvaror kan laddas ned på www.lidl.service.com.

■ 16 │ SE

FAHE 20-Li B2

Översättning av originalversionen av försäkran om överensstämmelse

Företaget KOMPERNASS HANDELS GMBH, dokumentansvarig: Herr Semi Uguzlu, BURGSTR. 21, DE- 44867 BOCHUM, TYSKLAND intygar härmed att denna produkt överensstämmer med följande standarder, normerande dokument och EU-direktiv:

Maskindirektiv (2006 / 42 / EC) Direktivet för elektromagnetisk kompatibilitet (EMC-direktiv) (2014 / 30 / EU) RoHS-direktiv (2011 / 65 / EU)*

*Tillverkaren bär hela ansvaret för utfärdandet av denna försäkran om överensstämmelse. Det föremål som beskrivs ovan i denna försäkran uppfyller kraven i föreskrifterna till direktiv 2011/65/EU från Europaparlamentet och Europarådet från den 8juni 2011 angående begränsad användning av farliga ämnen i elektrisk och elektronisk utrustning.

Direktivet för utomhusutrustning (2005 / 88 / EC) (2000 / 14 / EC)

Ljudnivå LWA:

Mätt: 100,6 dB (A) Garanterad: 106 dB (A)

Tillämpade harmoniserade standarder:

EN 60745-1:2009/A11:2010 EN ISO 11680-1: 2011 EN 55014-1:2006/A2:2011 EN 55014-2:2015 EN 60335-1:2012/A11:2014 EN 60335-2-29: 2004/A2:2010 EN 62233:2008 EN 61000-3-2: 2014 EN 61000-3-3:2013 EN 50581:2012

Typ/beskrivning: Batteridriven stamkvistare FAHE 20-Li B2 Tillverkningsår: 01 - 2018 Ordernummer: IAN 300034

Bochum, 08.02.2018

Semi Uguzlu

- Kvalitetsansvarig Med reservation för ändringar på grund av den tekniska utvecklingen.

FAHE 20-Li B2

SE │ 17 ■

Beställning av reservbatteri

Om du behöver ett nytt batteri kan du antingen beställa det bekvämt på Internet på www.kompernass.com eller via telefon. Batteriet kostar 25 euro inkl. moms och frakt. Eftersom vi bara har ett begränsat antal av den här artikeln kan den snabbt bli slutsåld.

OBSERVERA

► I vissa länder går det inte att beställa reservdelar online. Kontakta i så fall vår Service Hotline.

■ Kampanjen begränsas till ett batteri per kund/produkt och gäller två månader efter kampanjperioden.

Därefter kan reservbatterier beställas enligt andra villkor.

Beställning per telefon

Service Sverige

Tel.: 0770 930739 E-Mail: kompernass@lidl.se

Service Suomi

Tel.: 010309 3582 E-Mail: kompernass@lidl.ﬁ

För snabb hantering av din beställning ber vi dig att ha produktens artikelnummer (t.ex. IAN 300034) i beredskap vid alla förfrågningar. Artikelnumret står på typskylten eller på titelsidan i den här anvisningen.

■ 18 │ SE

FAHE 20-Li B2

Spis treści

Wstęp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Użytkowanie zgodne z przeznaczeniem ......................................... 20

Wyposażenie ..............................................................20

Zakres dostawy ............................................................ 20

Dane techniczne ............................................................ 21

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi ...............23

1. Bezpieczeństwo na stanowisku pracy ......................................... 23

2. Bezpieczeństwo elektryczne ................................................ 23

3. Bezpieczeństwo osób .....................................................24

4. Użytkowanie iobsługa elektronarzędzia ....................................... 24

5. Stosowanie iobsługa narzędzia akumulatorowego .............................. 25

6. Serwis .................................................................25

Szczegółowe wskazówki bezpieczeństwa dotyczące podkrzesywarki .................. 25

Środki ostrożności przeciwko odbiciu narzędzia ................................... 26

Dalsze wskazówki bezpieczeństwa .............................................27

Wskazówki bezpieczeństwa dla ładowarek ...................................... 28

Oryginalne akcesoria i urządzenia dodatkowe .................................... 28

Przed uruchomieniem ............................................28

Ładowanie akumulatora (patrz rys. A) ........................................... 28

Wkładanie / wyjmowanie akumulatora zurządzenia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Sprawdzanie stanu naładowania akumulatora .................................... 29

Zamocowanie/montaż pasa do przenoszenia .................................... 29

Montaż łańcucha tnącego i prowadnicy .........................................29

Naprężanie i kontrola łańcucha tnącego ......................................... 30

Smarowanie łańcucha .......................................................30

Ostrzenie łańcucha tnącego ..................................................30

Uruchomienie ...................................................30

Włączanie/wyłączanie ......................................................30

Kontrola automatycznego smaro wania ..........................................30

Regulacja wysięgnika teleskopowego ........................................... 31

Ustawianie kąta cięcia .......................................................31

Techniki piłowania ..........................................................31

Bezpieczna praca .......................................................... 31

Transport i przechowywanie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Czyszczenie i konserwacja ........................................32

Wyszukiwanie usterek, podkrzesywarka ............................33

Terminy konserwacji podkrzesywarki ...............................33

Zamawianie części zamiennych ................................................ 33

Utylizacja ......................................................34

Gwarancja Kompernaß Handels GmbH ..............................34

Serwis .........................................................36

Importer .......................................................36

Tłumaczenie oryginalnej deklaracji zgodności ........................37

Zamawianie dodatkowego akumulatora ............................38

Zamawianie telefoniczne ..................................................... 38

FAHE 20-Li B2

PL │ 19 ■

AKUMULATOROWA OKRZESYWARKA FAHE 20-Li B2

Wstęp

Gratulujemy zakupu nowego urządzenia. Wybrany produkt charakteryzuje się wysoką jakością. Instrukcja obsługi stanowi część niniejszego produktu. Zawiera ona ważne informacje na temat bezpieczeństwa, użytkowania iutylizacji. Przed rozpoczęciem użytkowania produktu należy zapoznać się ze wszystkimi wskazówkami dotyczącymi obsługi ibezpieczeństwa. Produkt należy użytkować wyłącznie zgodnie zzamieszczonym tu opisem oraz wpodanym zakresie zastosowań. Wprzypadku przekazania urządzenia osobie trzeciej należy dołączyć do niego również całą dokumentację.

Użytkowanie zgodne z przeznaczeniem

Niniejsze urządzenie jest przeznaczone do obcinania gałęzi drzew. Nie jest przeznaczone do intensywnego cięcia, wycinki drzew i cięcia materiałów takich jak mur, tworzywa sztuczne lub żywność. Urządzenia należy używać zgodnie z opisem i w podanych zakresach zastosowania. Urządzenie nie nadaje się do zastosowań komercyjnych. Urządzenie jest przeznaczone do użytku przez osoby dorosłe. To urządzenie nie jest przeznaczone do użytku przez osoby (łącznie z dziećmi) o ograniczonych zdolnościach ﬁzycznych, sensorycznych lub psychicznych lub nieposiadające doświadczenia i/lub potrzebnej wiedzy. Użytkowanie urządzenia podczas deszczu lub w wilgotnym otoczeniu jest zabronione. Jakiekolwiek inne użycie lub modyﬁkacje urządzenia uważane są za niezgodne zprzeznaczeniem iniosą za sobą poważne niebezpieczeństwo wypadku. Producent nie ponosi żadnej odpowiedzialności za szkody powstałe wwyniku użycia urządzenia wsposób niezgodny zjego przeznaczeniem.

Wyposażenie

Wysięgnik teleskopowy Szybkozłącze do wysięgnika teleskopowego

Uchwyt montażowy do narzędzia montażowego Uchwyt

Trzonek narzędzia Blokada włączania Włącznik/wyłącznik Tylna rękojeść Akumulator

Przycisk stanu naładowania akumulatora Wskaźnik LED stanu naładowania akumulatora

Przycisk odblokowania akumulatora Ucho do pasa do przenoszenia Przycisk zwalniania dla kąta cięcia Wziernik poziomu oleju Ogranicznik Prowadnica Łańcuch tnący Osłona koła łańcuchowego Pierścień naprężania łańcucha Śruba mocująca Pokrywka zbiornika oleju Szyna prowadnicy Szyna prowadząca Koło łańcuchowe Olejarka kroplowa Szybka ładowarka

Czerwona dioda kontrolna ładowania Zielona dioda kontrolna ładowania

Pas na ramię Osłona prowadnicy Ekologiczny olej do łańcucha tnącego Narzędzie montażowe

Zakres dostawy

1 akumulatorowa okrzesywarka FAHE 20-Li B2 1 szybka ładowarka do akumulatorów

FAHE 20-Li B2-2 1 akumulator FAHE 20-Li B2-1 1 pas na ramię 1 osłona prowadnicy 1 prowadnica 1 łańcuch tnący 100 ml ekologicznego oleju do łańcucha tnącego 1 narzędzie montażowe 1 instrukcja obsługi

■ 20 │ PL

FAHE 20-Li B2

Dane techniczne

Akumulatorowa podkrzesywarka: FAHE 20-Li B2

Napięcie znamionowe: 20 V Maks. prędkość

obrotowa: 2500 min Prędkość przesuwu

łańcucha tnącego: maks. 5 m/s Masa (bez akumulatora,

narzędzie tnące i pas do noszenia): ok. 2,6 kg

Pojemność zbiornika oleju: 65 cm

Długość cięcia: ok. 200 mm Prowadnica: 8“ Oregon 080NDEA318 Łańcuch tnący piły: Oregon 91P033X

Do pracy znarzędziem używać tylko następującego akumulatora: FAHE 20-Li B2-1

Typ: LITOWO-JONOWY Napięcie znamionowe: 20 V Pojemność: 3000 mAh / 60 Wh Ogniwa: 10

Do ładowania akumulatora narzędzia stosować tylko następującą szybką ładowarkę: FAHE 20-Li B2-2

Wejście:

Napięcie znamionowe: 230 - 240 V ~, 50 Hz

Znamionowy pobór mocy: 85 W

Bezpiecznik (wewnętrzny): 3,15 A

Wyjście:

Napięcie znamionowe: 21,5 V Prąd znamionowy: 3,5 A

Czas ładowania: ok. 60 min Klasa ochrony: II /

(prąd stały)

-1

(prąd stały)

(prąd przemienny)

T3.15A

(prąd stały)

(podwójna izolacja)

Wielkość emisji hałasu:

Wartość pomiaru hałasu ustalona zgodnie z normą EN ISO 22868. Skorygowany charakterystyką częstotliwościową A poziom hałasu w miejscu użytkownika wynosi typowo:

Poziom ciśnienia akustycznego: L

= 88 dB (A)

Niepewność pomiaru KpA = 3 dB Poziom mocy akustycznej: L

= 106 dB (A)

Niepewność pomiaru: KWA = 3 dB

Nosić ochronniki słuchu!

Wartości łączne drgań (dla każdej rękojeści) określone zgodnie z normą EN ISO 22867:

Drgania: < 2,5 m/s Niepewność pomiarów K = 1,5 m/s

OSTRZEŻENIE!

■ Zmniejsz ryzyko związane z narażeniem na

drgania, np. ryzyko wystąpienia choroby białych palców, robiąc sobie częste przerwy w pracy, w czasie których możesz np. rozetrzeć dłonie!

WSKAZÓWKA

► Poziom drgań podany wtych instrukcjach

został zmierzony znormalizowaną metodą pomiarową imoże być użyty do porównywania urządzeń. Podana wartość emisji drgań może posłużyć także do wstępnej oceny stopnia narażenia.

FAHE 20-Li B2

PL │ 21 ■

OSTRZEŻENIE!

► Poziom drgań będzie zmieniał się wzależ-

ności od rodzaju zastosowania elektronarzędzia iwniektórych przypadkach może przekraczać wartość podaną wniniejszych instrukcjach. Narażenie na drgania mogłoby zostać nieprawidłowo ocenione, gdyby elektronarzędzie było regularnie wykorzystywane wtaki sposób. Należy starać się, aby obciążenie drganiami było jak najmniejsze. Przykładowe środki mające na celu zmniejszenie narażenia na drgania to noszenie rękawic wtrakcie korzystania znarzędzia iograniczenie czasu pracy. Należy przy tym uwzględnić wszystkie części cyklu pracy (na przykład czas, przez jaki elektronarzędzie pozostaje wyłączone, oraz takie, w których jest ono wprawdzie włączone, ale nie pracuje pod obciążeniem).

Objaśnienia do naklejek informacyjnych, znajdujących się na urządzeniu:

Przed uruchomieniem przeczytać instrukcję obsługi i wskazówki bezpieczeństwa!

Nosić rękawice ochronne!

Z piły łańcuchowej korzystaj zawsze tylko oburącz!

Uważać na możliwość odbicia narzędzia! Unikaj dotykania wierzchołkiem prowadnicy!

Chronić urządzenie przed deszczem i wilgocią!

Zagrożenie dla życia na skutek porażenia prądem! Trzymać się co najmniej 10 m od napowietrznych linii energetycznych.

Uwaga! Spadające przedmioty. Szczególnie podczas cięcia ponad głową.

Uważać na wyrzucane przedmioty!

Uwaga! Niebezpieczeństwo zranienia przez obracające się noże.

Informacja o poziomie mocy akustycznej LWA w dB.

Przed rozpoczęciem prac konserwacyjnych wyłączyć urządzenie i wyjąć akumulator!

■ 22 │ PL

Nosić obuwie ochronne!

Nosić ochronniki słuchu!

Nosić kask ochronny!

Nosić okulary ochronne!

Znajdujące się w pobliżu osoby trzymać z dala od urządzenia!

Zabronione! Nie używaj pilarki jedną ręką!

15 min

OIL

Jedno napełnienie zbiornika wystarcza na ok. 15 minut pracy w trybie ciągłym.

Kierunek biegu łańcucha tnącego piły!

Pokrywka zbiornika oleju

FAHE 20-Li B2

Ogólne wskazówki

bezpieczeństwa dla elektronarzędzi

OSTRZEŻENIE!

► Przeczytaj wszystkie wskazówki bezpie-

czeństwa oraz instrukcje. Nieprzestrzeganie poniższych wskazówek bezpieczeństwa oraz instrukcji może być przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała.

WSKAZÓWKA

► Przepisy krajowe mogą ograniczyć możli-

wość korzystania z tego urządzenia.

Wszystkie wskazówki bezpieczeństwa oraz instrukcje należy zachować do późniejszego wykorzystania.

Użyte we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie” dotyczy narzędzi elektrycznych zasilanych zsieci (przez kabel sieciowy) oraz narzędzi elektrycznych zasilanych akumulatorami (bez kabla sieciowego).

1. Bezpieczeństwo na stanowisku pracy

a) Stanowisko pracy należy utrzymywać wczy-

stości idbać ojego dobre oświetlenie. Niepo-

rządek iniedostateczne oświetlenie mogą być przyczyną wypadków.

b) Nigdy nie używaj elektronarzędzia wotocze-

niu zagrożonym wybuchem, wktórym znajdują się łatwopalne ciecze, gazy lub pyły.

Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.

c) Wczasie użytkowania elektronarzędzia

zwróć uwagę na to, aby wpobliżu nie przebywały dzieci ani żadne inne osoby. W przy-

padku odwrócenia uwagi od pracy możesz stracić kontrolę nad urządzeniem.

2. Bezpieczeństwo elektryczne

a) Wtyk przyłączeniowy elektronarzędzia musi

pasować do gniazda zasilania. Dokonywanie zmian we wtyku jest zabronione. Nigdy nie używaj adapterów wtyków wpołączeniu zelektronarzędziami mającymi uziemienie. Oryginalne wtyki oraz pasujące

gniazda wtykowe zmniejszają ryzyko porażenia prądem elektrycznym.

b) Unikaj kontaktu zuziemionymi powierzch-

niami, takimi jak rury, grzejniki, kuchenki lub lodówki. Zetknięcie się zuziemionym przed-

miotem zwiększa ryzyko porażenia prądem elektrycznym.

c) Nigdy nie narażaj elektronarzędzia na dzia-

łanie deszczu lub wilgoci. Przedostanie się wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

d) Nigdy nie chwytaj za kabel, np. wcelu prze-

niesienia bądź zawieszenia elektronarzędzia lub wyciągnięcia wtyku zgniazda zasilania. Chroń kabel przed źródłami gorąca, olejem, ostrymi krawędziami lub poruszającymi się częściami urządzenia. Uszkodzone lub po-

skręcane kable zwiększają ryzyko porażenia prądem elektrycznym.

e) Podczas pracy zelektronarzędziem na

zewnątrz stosuj wyłącznie przedłużacze, które są dopuszczone również do użytku na zewnątrz pomieszczeń. Stosowanie przedłu-

żacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

f) Jeśli nie da się uniknąć pracy zelektrona-

rzędziem wwilgotnym otoczeniu, zastosuj wyłącznik różnicowo-prądowy. Zastosowanie

wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem elektrycznym.

FAHE 20-Li B2

PL │ 23 ■

3. Bezpieczeństwo osób

a) Należy zawsze zachowywać ostrożność i

uważać na to, co się robi. Praca z elektronarzędziem wymaga także zachowania zasad zdrowego rozsądku. Nie korzystać z elektronarzędzia w przypadku choroby, przemęczenia, bycia pod wpływem narkotyków, alkoholu lub lekarstw. Nawet chwila nieuwagi

podczas korzystania z elektronarzędzia może spowodować poważne obrażenia ciała.

b) Wczasie pracy noś środki ochrony indywi-

dualnej iobowiązkowo okulary ochronne. Noszenie środków ochrony indywidualnej, np. maski przeciwpyłowej, antypoślizgowego obuwia roboczego, kasku lub ochronników słuchu - wzależności od rodzaju zastosowania elektronarzędzia - zmniejsza ryzyko odniesienia obrażeń.

c) Unikaj sytuacji prowadzących do przypad-

kowego uruchomienia urządzenia. Przed podłączeniem do zasilania sieciowego i/ lub akumulatora, przed chwyceniem lub przeniesieniem urządzenia upewnij się, czy elektronarzędzie jest wyłączone. Trzymanie palca

na wyłączniku wtrakcie przenoszenia elektronarzędzia lub podłączenie elektronarzędzia do zasilania zwciśniętym już wyłącznikiem może doprowadzić do wypadku.

d) Przed włączeniem elektronarzędzia usuń

wszystkie przyrządy regulacyjne lub klucze. Narzędzie lub klucz pozostawiony wobracającej się części urządzenia może spowodować obrażenia ciała.

e) Unikaj nienaturalnej postawy ciała. Zadbać

outrzymanie stabilnej postawy iprzez cały czas utrzymywać równowagę. Pozwoli to na

lepszą kontrolę elektronarzędzia wprzypadku nieoczekiwanych sytuacji.

f) Noś odpowiednią odzież. Nie nosić luźnych

ubrań ani biżuterii. Włosy, odzież irękawice trzymaj zdala od ruchomych części urządzenia. Ruchome części urządzenia mogą pochwy-

cić luźną, odstającą odzież, biżuterię lub długie włosy.

g) Jeżeli możliwe jest podłączenie odciągu

izbiornika pyłu, upewnij się, że są one podłączone iużywane wsposób prawidłowy.

Zastosowanie odciągu pyłowego może zmniejszyć zagrożenia związane zzapyleniem.

4. Użytkowanie iobsługa elektronarzędzia

a) Nie przeciążaj urządzenia. Elektronarzędzia

używać tylko do ściśle określonego zakresu zastosowania. Z odpowiednim elektronarzę-

dziem pracuje się lepiej ibezpieczniej wpodanym zakresie mocy.

b) Nie używaj elektronarzędzia zuszkodzonym

wyłącznikiem. Elektronarzędzie, którego nie można włączyć ani wyłączyć, stanowi zagrożenie imusi zostać niezwłocznie przekazane do naprawy.

c) Przed dokonaniem ustawień urządzenia,

zmianą akcesoriów lub odłożeniem urządzenia na bok wyciągnij wtyk zgniazda zasilania i/lub wyjmij akumulator. Uniemożliwi to

przypadkowe uruchomienie elektronarzędzia.

d) Nieużywane elektronarzędzia przechowuj

wmiejscu niedostępnym dla dzieci. Nie pozwalaj na używanie urządzenia przez osoby, które nie wiedzą, jak się znim obchodzić lub nie przeczytały niniejszych instrukcji. Elektro-

narzędzia wrękach osób niedoświadczonych mogą być niebezpieczne.

e) Elektronarzędzia wymagają starannej pielę-

gnacji. Sprawdź, czy ruchome elementy działają prawidłowo inie blokują się, czy żaden zelementów nie pękł lub nie jest uszkodzony wstopniu uniemożliwiającym prawidłowe działanie elektronarzędzia. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków zelektrona-

rzędziami jest ich niewłaściwa konserwacja.

f) Dbaj oto, aby narzędzia skrawające były

ostre iczyste. Zadbane narzędzia skrawające zostrymi ostrzami rzadziej się blokują ipozwalają się lepiej prowadzić.

■ 24 │ PL

FAHE 20-Li B2

g) Korzystaj zelektronarzędzia, akcesoriów,

narzędzi roboczych itd. zgodnie ztymi instrukcjami. Uwzględnij przy tym warunki pracy oraz specyﬁkę wykonywanej czynności. Używanie elektronarzędzi do celów innych,

niż przewiduje to ich przeznaczenie, może doprowadzić do niebezpiecznych sytuacji.

5. Stosowanie iobsługa narzędzia akumulatorowego

a) Akumulatory ładuj wyłącznie za pomocą

ładowarek zalecanych przez producenta.

Używanie ładowarki do ładowania akumulatorów innych niż te, do których jest ona przewidziana, stwarza zagrożenie pożarowe.

b) Stosuj zawsze akumulatory przewidziane

dla określonego elektronarzędzia. Używanie innych akumulatorów może doprowadzić do obrażeń iniebezpieczeństwa pożaru.

c) Nieużywany akumulator przechowuj zdala

od spinaczy biurowych, monet, kluczy, gwoździ, śrub lub innych drobnych metalowych przedmiotów, które mogłyby powodować zwarcie styków. Zwarcie między stykami aku-

mulatora może spowodować oparzenia lub pożar.

d) Przy nieprawidłowym użytkowaniu zaku-

mulatora może wydostać się ciecz. Unikaj kontaktu ztą cieczą. Wrazie przypadkowego kontaktu zmyj wodą. Wprzypadku przedostania się cieczy do oczu skorzystaj dodatkowo zpomocy lekarza. Wydostająca

się zakumulatora ciecz może powodować podrażnienia skóry lub poparzenia.

PRZESTROGA! NIEBEZPIECZEŃSTWO

WYBUCHU! Nigdy nie ładować baterii jednorazowych.

Chroń akumulator przed wysoką

temperaturą, np. przed dłuższym działaniem promieni słonecznych, ognia, wody iwilgoci.

Niebezpieczeństwo eksplozji.

6. Serwis

a) Naprawę urządzenia zlecaj tylko wykwa-

Szczegółowe wskazówki bezpieczeństwa dotyczące podkrzesywarki

■ Zawsze nosić kask ochronny, ochronniki słuchu i

■ Nigdy nie używać urządzenia stojąc na dra-

■ Podczas używania urządzenia nie wychylać

■ Nosić wytrzymałe, przeciwpoślizgowe buty

■ Nie używać urządzenia podczas deszczu ani

■ Nie używać urządzenia wpobliżu przewo-

■ Nie stawać pod gałęziami, które mają zostać

■ Należy pamiętać, że może dojść do odbicia

■ Należy obserwować nie tylko obcinane gałę-

■ Po 30 minutach pracy konieczna jest przerwa

■ Zawsze nosić odpowiednie rękawice ochronne.

■ Na czas przechowywania i transportu założyć

liﬁkowanemu specjaliście istosuj do tego oryginalne części zamienne. Dzięki temu

zapewnione jest bezpieczeństwo użytkowania elektronarzędzia.

rękawice ochronne. Nosić okulary ochronne, by do oczu nie dostały się krople oleju czy trociny. Nosić maskę przeciwpyłową.

binie.

się nadmiernie do przodu. Zawsze dbać o utrzymanie stabilnej postawy i przez cały czas utrzymywać równowagę. Podczas pracy używać dołączonego pasa do przenoszenia, by równomiernie rozłożyć ciężar na ciele.

z cholewą.

przy dużej wilgotności.

dów pod napięciem. Utrzymywać odstęp co najmniej 10 metrów od napowietrznych linii energetycznych.

obcięte, by uniknąć obrażeń na skutek ich upadku. Uważać na odskakujące gałęzie, by uniknąć obrażeń. Pracować pod kątem ok. 60°.

narzędzia.

zie, ale także spadający materiał, by uniknąć potknięcia.

na co najmniej jedną godzinę.

osłonę na szynę prowadzącą i łańcuch tnący.

FAHE 20-Li B2

PL │ 25 ■

■ Nie używać urządzenia w otoczeniu grożącym

wybuchem, jak np. w pobliżu łatwopalnych cieczy, gazów lub oparów. Wytwarzane przez urządzenie iskry mogłyby spowodować zapłon tych oparów lub gazów.

■ Gniazdo zasilające musi być odpowiednie

do wtyku. Nigdy nie przerabiać wtyku, by nie spowodować porażenia prądem elektrycznym.

■ Nie wyjmować wtyku z gniazda ciągnąc za

przewód, ale zawsze chwytać za wtyk. Nie używać przewodu sieciowego do przeciągania lub transportowania urządzenia. Nie dopuścić do kontaktu przewodu sieciowego z wysoką temperaturą, olejami, ostrymi krawędziami i ruchomymi częściami.

■ Po zakończeniu pracy lub podczas czyszczenia

i konserwacji wyjąć akumulator z urządzenia.

■ Należy unikać niezamierzonego uruchomienia

urządzenia.

■ Urządzenia z uszkodzonym wyłącznikiem nale-

ży natychmiast naprawiać, by nie dopuścić do szkód i obrażeń.

■ Urządzenie należy przechowywać poza zasię-

giem dzieci. Tym urządzeniem mogą się posługiwać tylko osoby zaznajomione z instrukcją obsługi i z samym urządzeniem.

■ Starannie konserwować elektronarzędzia.

Sprawdź, czy ruchome elementy działają prawidłowo inie blokują się, czy żaden zelementów nie pękł lub nie jest uszkodzony wstopniu uniemożliwiającym prawidłowe działanie elektronarzędzia. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków zelektronarzędziami jest ich niewłaściwa konserwacja.

■ Dbać o to, aby narzędzia skrawające były

ostre i czyste. Zadbane narzędzia skrawające zostrymi ostrzami rzadziej się blokują ipozwalają się lepiej prowadzić.

■ Konserwację urządzenia zlecać specjalistom.

Stosować wyłącznie oryginalne części zamienne, zalecane przez producenta.

Środki ostrożności przeciwko odbiciu narzędzia

UWAGA ODBICIE!

► Podczas pracy należy wystrzegać się odbicia

urządzenia. Istnieje niebezpieczeństwo zranienia. Należy unikać odbić, zachowując ostrożność i stosując właściwą technikę piłowania.

■ Dotknięcie czubkiem szyny może w niektórych

przypadkach spowodować nieoczekiwany, gwałtowny ruch do tyłu, w trakcie którego szyna prowadząca jest odbijana do góry i w kierunku operatora (patrz rys. A).

Rys. A

■ Do odbicia może dojść wtedy, gdy czubek

szyny prowadzącej dotknie przedmiotu lub gdy drewno się wygnie i łańcuch tnący zostanie zakleszczony w drewnie (patrz rys. B).

Rys. B

■ Zakleszczenie łańcucha tnącego na górnej

krawędzi szyny prowadzącej może spowodować silne odbicie szyny w kierunku operatora.

■ 26 │ PL

FAHE 20-Li B2

■ Każda z tych reakcji może spowodować utratę

kontroli nad piłą i ewentualne obrażenia. Nie należy zdawać się wyłącznie na wbudowane w piłę łańcuchową urządzenia zabezpieczające. Użytkownik piły łańcuchowej powinien stosować różne środki ostrożności, by uniknąć obrażeń i wypadków. Odbicie jest skutkiem nieodpowiedniego lub wadliwego użytkowania elektronarzędzia. Można mu zapobiec za pomocą odpowiednich środków bezpieczeństwa, jak opisano poniżej:

■ Piłę należy mocno trzymać oburącz, przy

czym kciuki i palce powinny obejmować uchwyty piły łańcuchowej. Ciało i ręce należy utrzymywać w takiej pozycji, by móc odeprzeć siłę odbicia. Gdy zastosowano

odpowiednie środki, operator jest w stanie opanować siłę odbicia. Nigdy nie wypuszczać piły łańcuchowej z rąk.

■ Unikaj nieprawidłowej postawy. Unika się

w ten sposób niezamierzonego dotknięcia wierzchołka szyny, a jednocześnie zapewnia to lepszą kontrolę nad piłą w nieoczekiwanych sytuacjach.

■ Zawsze stosować zalecane przez producenta

szyny zamienne i łańcuchy tnące. Niewła-

ściwe szyny zamienne i łańcuchy tnące mogą spowodować zerwanie łańcucha i/lub odbicie.

■ Należy stosować się do zaleceń producenta

na temat ostrzenia i konserwacji łańcucha tnącego. Zbyt niskie ograniczniki głębokości

zwiększają skłonność do powstawania odbić.

■ Nie należy piłować wierzchołkiem prowadni-

cy. Istnieje niebezpieczeństwo odbicia.

■ Należy dopilnować, by na podłożu nie było

żadnych przedmiotów, o które można by się potknąć.

Dalsze wskazówki bezpieczeństwa

PRZESTROGA! NIEBEZPIECZEŃSTWO

OBRAŻEŃ!

► Podczas pracy nigdy nie chwytać urządzenia

powyżej uchwytu

■ Podczas pracy w promieniu 15 metrów nie

mogą przebywać inne osoby ani zwierzęta. Użytkownik jest odpowiedzialny za osoby trzecie w streﬁe pracy.

■ Utrzymywać urządzenie, narzędzia tnące i

osłonę prowadnicy łańcucha w dobrym stanie, by uniknąć obrażeń.

■ Należy zapewnić nadzór nad dziećmi, aby

nie bawiły się urządzeniem.

■ Urządzeniem należy się posługiwać dopiero

po zaznajomieniu się z nim.

■ Nigdy nie pracować z uszkodzonym, nie-

kompletnym lub zmodyﬁkowanym bez zgody producenta urządzeniem. Nigdy nie pracować, gdy urządzenia zabezpieczające są uszkodzone. Nie używać urządzenia, gdy włącznik/ wyłącznik jest uszkodzony. Przed użyciem sprawdzić stan bezpieczeństwa urządzenia, w szczególności prowadnicę i łańcuch tnący. Jeżeli urządzenie upadło, sprawdzić, czy nie ma poważnych uszkodzeń.

■ Nigdy nie uruchamiać urządzenia, jeśli pro-

wadnica, piła łańcuchowa i osłona koła łańcuchowego nie są poprawnie zamontowane.

■ Podczas uruchamiania i pracy dopilnować, by

urządzenie nie stykało się z podłożem, kamieniami, drutem i innymi ciałami obcymi. Przed odstawieniem urządzenia należy je wyłączyć.

■ Urządzenie jest przeznaczone do pracy obu-

rącz. Nigdy nie pracować z użyciem jednej ręki.

■ Trzymać urządzenie tylko za izolowane uchwy-

ty, ponieważ łańcuch tnący może traﬁć na ukryte przewody pod napięciem. Kontakt łańcucha tnącego z przewodem przewodzącym prąd może spowodować pojawienie się napięcia również w metalowych elementach urządzenia i spowodować porażenie prądem.

, by uniknąć obrażeń!

FAHE 20-Li B2

PL │ 27 ■

■ Podczas zmiany miejsca pracy należy uważać

na to, aby urządzenie było wyłączone, a palec nie dotykał włącznika/wyłącznika. Urządzenie przenosić z łańcuchem tnącym i prowadnicą skierowaną do tyłu. Na czas transportu zakładać osłonę prowadnicy.

■ Przy każdym cięciu zakładać zderzak oporowy

zębaty wanie.

■ Zachować szczególną ostrożność podczas

cięcia małych krzewów i gałęzi. Cienkie gałęzie mogą zaplątać się w pile oraz odbić w kierunku operatora, powodując ewentualną utratę równowagi.

■ Nie ciąć drewna leżącego na ziemi ani nie pró-

bować wycinać korzeni wystających z ziemi. Należy bezwzględnie unikać zagłębiania łańcucha tnącego w glebie, gdyż w przeciwnym razie piła natychmiast się stępi.

■ Podczas piłowania naprężonej gałęzi należy

uważać na możliwe odbicie po uwolnieniu naprężenia. Istnieje niebezpieczeństwo zranienia.

■ W przypadku przekoszenia lub zablokowania

narzędzia tnącego w gałęziach nie wolno próbować siłą uwolnić tego urządzenia. Natychmiast wyłączyć urządzenie i ponownie włączyć dopiero po uwolnieniu urządzenia. Niebezpieczeństwo odniesienia obrażeń!

i dopiero wtedy rozpoczynać piło-

Wskazówki bezpieczeństwa dla ładowarek

■ To urządzenie może być używa-

ne przez dzieci od 8.roku życia oraz przez osoby ozmniejszonych zdolnościach ﬁzycznych, sensorycznych lub umysłowych lub też osoby nieposiadające odpowiedniego doświadczenia i/lub wiedzy, wyłącznie pod nadzorem lub po przeszkoleniu wzakresie bezpiecznego użytkowania urządzenia oraz potencjalnych zagrożeń. Dzieciom nie wolno bawić się urządzeniem.

Dzieciom bez opieki osób dorosłych nie wolno czyścić ani konserwować urządzenia.

Ładowarka nadaje się tylko do

użytku w pomieszczeniach zamkniętych.

■ Wprzypadku uszkodzenia kabla zasilającego

należy zlecić jego wymianę producentowi, wpunkcie serwisowym lub osobie posiadającej odpowiednie kwaliﬁkacje. Dzięki temu unikniemy poważnych zagrożeń.

RYZYKA RESZTKOWE!

■ Nawet jeśli używa się tego elektronarzędzia

prawidłowo, zawsze pozostają ryzyka resztkowe. Poniższe zagrożenia mogą powstać w związku z konstrukcją i wykonaniem tego elektronarzędzia: a) rany cięte b) uszkodzenia słuchu, jeśli nie nosi się odpowiedniej ochrony słuchu. c) szkody zdrowotne wynikające z drgań dłoń/ramię, jeśli urządzenie jest używane przez dłuższy czas, albo też nie jest odpowiednio prowadzone lub konserwowane.

OSTRZEŻENIE!

■ Nie używać urządzenia z uszkodzonym

kablem, kablem sieciowym lub wtyczką. Uszkodzone kable sieciowe mogą stanowić śmiertelne niebezpieczeństwo w czasie użytkowania.

Oryginalne akcesoria i urządzenia dodatkowe

■ Korzystać wyłącznie z osprzętu i przyrzą-

dów dodatkowych, które zostały wymienione w instrukcji obsługi. Korzystanie z narzędzi

lub akcesoriów innych, niż podano w instrukcji obsługi, może doprowadzić do obrażeń.

Przed uruchomieniem

Ładowanie akumulatora (patrz rys. A)

PRZESTROGA!

► Zawsze wyjmuj wtyk przewodu sieciowego,

przed wyjęciem akumulatora dowarki lub przed włożeniem go do niej.

z szybkiej ła-

■ 28 │ PL

FAHE 20-Li B2

■ Ładuj akumulator tylko wtedy, gdy tempera-

tura nie spada poniżej 10°C lub nie wzrasta powyżej 40°C.

♦ Włóż akumulator ♦ Włóż wtyk sieciowy do gniazda zasilania.

Dioda kontrolna czerwonym.

♦ Zielona dioda kontrolna LED

je zakończenie ładowania igotowość akumula-

do użytku.

tora

UWAGA!

♦ Jeśli czerwona dioda LED

gać, akumulator się przegrzał inie można go naładować.

♦ Jeśli czerwona izielona dioda kontrolna

LED lator jest uszkodzony.

♦ Wsuń akumulator

migają razem, wtedy akumu-

do szybkiej ładowarki .

świeci się wkolorze

sygnalizu-

zacznie mi-

do urządzenia.

Wkładanie / wyjmowanie akumulatora zurządzenia

Wkładanie akumulatora:

♦ Akumulator

wać w tylnej rękojeści .

Wyjmowanie akumulatora:

♦ Naciśnij przycisk odblokowania iwyjmij

akumulator .

musi się prawidłowo zabloko-

Sprawdzanie stanu naładowania akumulatora

♦ W celu sprawdzenia stanu naładowania aku-

mulatora naciśnij przycisk stanu naładowania akumulatora

Stan lub pozostały poziom naładowania zostaje wyświetlony na wskaźniku LED stanu naładowa-

nia akumulatora

♦ CZERWONY / POMARAŃCZOWY / ZIELO-

NY = maksymalne naładowanie / moc CZERWONY / POMARAŃCZOWY = średnie naładowanie / moc CZERWONY = słabe naładowanie - naładować akumulator

wnastępujący sposób:

Zamocowanie/montaż pasa do przenoszenia

♦ Zaczep pas do przenoszenia za oczko . ♦ Dopasuj pas do przenoszenia do swoje-

go wzrostu w taki sposób, by oczko przy zawieszonym urządzeniu znajdowało się na wysokości bioder.

♦ Dodatkowo możesz regulować wysokość oczka

na trzonku narzędzia po poluzowaniu

śruby.

Montaż łańcucha tnącego i prowadnicy

OSTRZEŻENIE!

► Nosić rękawice ochronne! Niebezpieczeń-

stwo zranienia przez ostre zęby tnące!

► Osłona koła łańcuchowego

pierścieniem naprężania łańcucha i śrubą mocującą nie jest fabrycznie zamontowana na urządzeniu.

► Obracanie miecza

przez producenta.

► Podczas każdego montażu należy przestrze-

gać wskazania kierunku biegu łańcucha

na mieczu .

♦ Włóż łańcuch tnący

Uważaj na kierunek biegu łańcucha tnącego piły

♦ Załóż miecz napisem do góry i załóż łań-

cuch tnący wokół koła łańcuchowego . Przy tym prowadnica znajduje się nad pro-

wadzeniem miecza .

♦ Założyć osłonę koła łańcuchowego ♦ Dokręcić lekko śrubę mocującą ♦ Teraz należy naprężyć łańcuch tnący

rozdz. Naprężanie i kontrola łańcucha tnącego).

♦ Następnie dokręcić mocno śrubę mocującą

nie jest przewidziane

wraz z

w rowek prowadnicy.

(patrz

FAHE 20-Li B2

PL │ 29 ■

Naprężanie i kontrola łańcucha tnącego

OSTRZEŻENIE!

► Nosić rękawice ochronne! Niebezpieczeń-

stwo zranienia przez ostre zęby tnące!

♦ Poluzuj śrubę mocującą ♦ Obróć pierścień naprężenia łańcucha

w prawo, by zwiększyć naprężenie.

♦ Łańcuch tnący

strony prowadnicy. Sprawdź, czy łańcuch tnący da się przeciągnąć ręcznie przez prowadnicę .

♦ Następnie dokręć mocno śrubę mocującą

WSKAZÓWKA

► Nowy łańcuch tnący

go dość często naprężać.

musi przylegać do dolnej

wydłuża się i trzeba

Smarowanie łańcucha

♦ Zdejmik pokrywkę zbiornika oleju . ♦ Napełnij zbiornik oleju ok. 65 ml ekologicznego

oleju do łańcuchów

OSTRZEŻENIE!

► Nigdy nie pracować bez smarowania łańcu-

cha tnącego! W przypadku pracującego na sucho łańcucha tnącego w krótkim czasie nieodwracalnie zniszczone. Przed rozpoczęciem pracy zawsze sprawdzać smarowanie łańcucha i poziom oleju w zbiorniku.

WSKAZÓWKA

► Używać wyłącznie oleju do pił łańcucho-

wych. Preferowane są oleje biodegradowalne. Nie stosować zużytych olejów, olejów silnikowych itp.

► W trakcie pracy należy kontrolować, czy

automatyczne smarowanie łańcucha tnącego działa poprawnie. Przed pracą i w trakcie pracy kontrolować działanie smarowania łańcucha tnącego.

całe narzędzie tnące zostanie

Ostrzenie łańcucha tnącego

WSKAZÓWKA

► W zestawie do ostrzenia, np. ﬁrmy Oregon,

można znaleźć szczegółowe informacje na temat przebiegu ostrzenia.

► Alternatywnie, można wykorzystać elektryczny

przyrząd do ostrzenia łańcuchów tnących. Postępować zgodnie z zaleceniami producenta.

► W przypadku wątpliwości związanych z

wykonaniem pracy należy wymienić łańcuch tnący

Uruchomienie

WSKAZÓWKA

► Przestrzegać przepisów w sprawie ochrony

przed hałasem oraz przepisów lokalnych. Używanie urządzenia może ograniczone lub zabronione w określone dni (np. niedziele i święta), w określonych godzinach (południe, cisza nocna) lub na określonym terenie (np. w kurortach, klinikach itp.).

Włączanie/wyłączanie

Włączanie:

♦ Naciśnij blokadę włączenia i trzymając ją

wciśniętą, naciśnij włącznik/wyłącznik .

♦ Po rozruchu można zwolnić blokadę włącze-

nia

Wyłączanie:

♦ Zwolnij włącznik/wyłącznik .

Kontrola automatycznego smarowania

Przed rozpoczęciem pracy należy sprawdzić poziom oleju oraz układ automatycznego smarowania.

♦ Włącz urządzenie i przytrzymaj je na jasnym

tle. Urządzenie nie może dotknąć ziemi.

♦ Jeśli pokazuje się ślad oleju, urządzenie działa

poprawnie.

♦ Jeśli nie jest widoczny ślad oleju, oczyść ole-

jarkę kroplową

serwisowi.

♦ W celu wyczyszczenia zmyj resztki z olejarki

kroplowej

lub zleć naprawę naszemu

za pomocą pędzelka lub szmatki.

■ 30 │ PL

FAHE 20-Li B2

Regulacja wysięgnika teleskopowego

Wysięgnik teleskopowy może być regulowany bezstopniowo za pomocą szybkozłącza .

♦ Zwolnij szybkozłącze

i zmień długość wysię-

gnika przez wsuwanie i wysuwanie.

♦ Zamknij ponownie szybkozłącze

i ustaw za jego pomocą odpowiednią długość roboczą wysięgnika teleskopowego

♦ Jeśli śruba szybkozłącza

się odkręci, dokręć

ją ponownie kluczem imbusowym.

Ustawianie kąta cięcia

WSKAZÓWKA

►

Kąt cięcia można regulować w 3 stopniach.

♦ Wyjmij pakiet akumulatorów ♦ Naciśnij przycisk odblokowania

z urządzenia.

♦ Przechyl moduł silnika do żądanej pozycji. ♦ Zwolnij przycisk odblokowania

, a moduł

silnika się zatrzaśnie.

♦ Umieść pakiet akumulatorów

ponownie

wurządzeniu.

Techniki piłowania

OSTRZEŻENIE!

► Zawsze uważać na spadające gałęzie. ► Zwracać uwagę na zagrożenie ze strony

odbijających gałęzi.

WSKAZÓWKA

Obcinanie małych gałęzi

♦ Małe gałęzie (Ø do 8 cm) obcinać od góry do

dołu (patrz rysunek).

Obcinanie grubszych gałęzi

♦ W przypadku większych gałęzi (Ø 8-20 cm)

wykonać najpierw cięcie odciążające

(patrz

rysunek).

■ Cięcie odciążające zapobiega też oddzieraniu

kory z pnia.

♦ Teraz piłować od góry

w dół A do odcięcia.

Piłowanie po kawałku

Długie lub grube gałęzie należy skrócić przed ich odcięciem (patrz rysunek).

C A B

cb a

► Przyłóż zderzak

do gałęzi. W ten sposób

praca jest bardziej bezpieczna i spokojna.

► Dopiero wtedy rozpocząć piłowanie.

FAHE 20-Li B2

Bezpieczna praca

■ Utrzymywać urządzenie, narzędzia tnące

i osłonę łańcucha w dobrym stanie, by uniknąć obrażeń.

■ Jeżeli urządzenie upadło, sprawdzić, czy nie

ma poważnych uszkodzeń.

■ Przestrzegać przepisanego kąta roboczego

60° ±10°, by zapewnić bezpieczną pracę (patrz rysunek).

PL │ 31 ■

60°±10°

■ Urządzenie należy przechowywać na leżąco

lub zabezpieczyć je przed przewróceniem.

■ Opróżnić zbiornik oleju.

Ekologiczny olej zamienić się w żywicę.

■ W celu łatwiejszego przechowywania narzę-

dzia montażowego w uchwyt narzędzia montażowego 2a.

do łańcucha tnącego może

można je włożyć

■ Nie używać urządzenia, stojąc na drabinie lub

w innym niepewnym miejscu.

■ Nie pozwalać sobie na nieprzemyślane cięcia.

Może to zagrażać Tobie i innym.

■ Należy zapewnić nadzór nad dziećmi, aby nie

bawiły się urządzeniem.

■ Regularnie zmieniać pozycję roboczą. Dłuższe

używanie urządzenia może spowodować zakłócenia ukrwienia dłoni na skutek drgań. Czas bezpiecznego użytkowania urządzenia można jednak przedłużyć za pomocą odpowiednich rękawic lub regularnych przerw. Należy pamiętać, że osobiste skłonności do problemów z krążeniem, niskie temperatury zewnętrzne lub duże siły podczas chwytania skracają czas użytkowania.

Transport i przechowywanie

■ Podczas transportu korzystać z osłony prowad-

nicy .

■ Nie włączać urządzenia w trakcie przenosze-

nia (patrz rysunek).

Czyszczenie i konserwacja

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO

OBRAŻEŃ! Przed rozpoczęciem wszelkich prac przy urządzeniu należy je wyłączyć iwyjąć akumulator.

■ Urządzenie musi być zawsze czyste, suche

i niezabrudzone olejem lub smarem.

■ Do wnętrza urządzeń nie mogą się przedostać

żadne ciecze.

■ Do czyszczenia obudowy używaj suchej

ściereczki. Nigdy nie używaj benzyny, rozpuszczalników ani środków myjących, niszczących tworzywo sztuczne.

■ Wprzypadku dłuższego przechowywania

akumulatora litowego należy regularnie kontrolować jego poziom naładowania. Optymalny stan naładowania wynosi pomiędzy 50% a80%. Optymalne warunki przechowywania to chłodne i suche miejsce.

■ Podkrzesywarkę należy regularnie czyścić

z wiórów.

■ Nowy łańcuch tnący

go dość często naprężać.

wydłuża się i trzeba

■ Urządzenie oczyścić przed odłożeniem na

przechowanie.

■ Urządzenie należy przechowywać w zabezpie-

czonym przed mrozem, suchym miejscu, niedostępnym dla dzieci.

■ 32 │ PL

FAHE 20-Li B2

Wyszukiwanie usterek, podkrzesywarka

Problem Możliwa przyczyna Usuwanie usterek

Łańcuch tnący porusza się ciężko, spada lub się wydłużył

Brak postępu pracy

Niedostateczne naprężenie łańcucha tnącego

Łańcuch tnący jest przegrzany lub zwisa.

pracuje na sucho,

Sprawdzić naprężenie łańcucha

Uzupełnić olej lub łańcuch tnący naostrzyć, wymienić lub naprężyć.

Terminy konserwacji podkrzesywarki

Podane tutaj informacje odnoszą się do normalnych warunków użytkowania. W trudnych warunkach, jak np. silne pylenie i przy pracy długotrwałej należy odpowiednio skrócić podane terminy.

Część urządzenia Czynność Przed roz-

poczęciem pracy

Smarowanie łańcucha

Łańcuch tnący

Szyna prowadząca

Koło łańcuchowe

Sprawdzić

Sprawdzić i dopilnować, aby był ostry

Sprawdzić naprężenie łańcucha

Naostrzyć X sprawdzić

(zużycie, uszkodzenie)

Oczyścić X X Usunąć zadziory

Wymienić X X Sprawdzić X Wymienić X

Co tydzień W razie

W razie

awarii

uszkodzenia

W razie potrzeby

Zamawianie części zamiennych

Części zamienne można zamawiać bezpośrednio w centrum serwisowym. Podczas zamawiania należy koniecznie podać typ maszyny i numer artykułu.

WSKAZÓWKA

► Niewymienione tutaj części zamienne (np. akumulator, przełączniki) można zamówić za pośrednic-

twem naszej infolinii serwisowej.

FAHE 20-Li B2

PL │ 33 ■

Utylizacja

Opakowanie urządzenia wykonane jest

z materiałów przyjaznych dla środowiska naturalnego, które można oddać w lokalnych punktach zbiórki.

Urządzeń elektrycznych nie wolno

wyrzucać razem zodpadami domowymi!

Zgodnie zdyrektywą europejską 2012/19/EU zużyte elektronarzędzia należy zbierać oddzielnie ipoddawać procesowi odzysku zposzanowaniem zasad ochrony środowiska naturalnego.

Akumulatorów nie wolno wyrzucać

razem zodpadami domowymi!

Uszkodzone lub zużyte akumulatory należy poddać procesowi recyklingu zgodnie zdyrektywą 2006/66/EC. Akumulatory i / lub urządzenie należy oddawać we właściwych punktach zbiórki odpadów. W celu uzyskania informacji na temat możliwości utylizacji zużytych narzędzi elektrycznych / akumulatorów należy skontaktować się z lokalnym urzędem gminy lub miasta.

Opakowania należy utylizować w sposób przyjazny dla środowiska. Przestrzegać oznaczeń na różnych materiałach opakowaniowych i w razie potrzeby utylizuj je zgodnie z zasadami segregacji odpadów. Materiały opakowaniowe są oznaczone skrótami (a) i cyframi (b) w następujący sposób:

1–7: tworzywa sztuczne, 20–22: papier i tektura, 80–98: kompozyty

Gwarancja Kompernaß Handels GmbH

Szanowny Kliencie, To urządzenie objęte jest 3-letnią gwarancją, licząc

od daty zakupu. W przypadku wad tego produktu, masz gwarantowane ustawowo prawa w stosunku sprzedawcy. Te ustawowe prawa nie są ograniczone przez nasze opisane poniżej warunki gwarancji.

Warunki gwarancji

Okres gwarancji rozpoczyna się od daty zakupu. Należy zachować oryginalny paragon (dowód zakupu) na przyszłość. Ten dokument jest wymagany jako dowód zakupu.

Jeżeli w ciągu trzech lat od daty zakupu produktu ujawni się wada materiałowa lub produkcyjna, produkt zostanie wedle naszego uznania nieodpłatnie naprawiony lub wymieniony na nowy. Warunkiem spełnienia tego świadczenia gwarancyjnego jest dostarczenie uszkodzonego urządzenia wraz z dowodem zakupu (paragonem ﬁskalnym) oraz krótkim opisem, na czym polega wada oraz kiedy wystąpiła.

Jeżeli wada jest objęta naszą gwarancją, otrzymasz z powrotem naprawiony lub nowy produkt. Wykonanie naprawy lub wymiana produktu nie rozpoczyna biegu nowego okresu gwarancji.

Okres gwarancji i ustawowe roszczenia gwarancyjne

Wykonanie usługi gwarancyjnej nie przedłuża okresu gwarancji. Dotyczy to również wymienionych i naprawionych części. Wszelkie szkody i wady wykryte w chwili zakupu należy zgłosić bezpośrednio po rozpakowaniu urządzenia. Po upływie okresu gwarancji wszelkie naprawy są wykonywane odpłatnie.

■ 34 │ PL

Informacji na temat możliwości utylizacji wyeksploatowanego produktu udziela urząd gminy lub miasta.

FAHE 20-Li B2

Zakres gwarancji

Urządzenie zostało starannie wyprodukowane i poddane przed wysyłką skrupulatnej kontroli jakości.

Gwarancja dotyczy wad materiałowych lub produkcyjnych. Niniejsza gwarancja nie obejmuje części produktów, które są narażone na normalne zużycie, a zatem mogą być uważane za części ulegające zużyciu, ani uszkodzeń części łatwo łamliwych, np. przełączniki, akumulatory, formy do pieczenia lub części wykonane ze szkła.

Niniejsza gwarancja traci swoją ważność, jeśli produkt został uszkodzony, nie używano go prawidłowo lub nie serwisowano należycie. W celu zapewnienia prawidłowego stosowania produktu należy ściśle przestrzegać wszystkich instrukcji wymienionych w instrukcjach obsługi. Należy bezwzględnie unikać zastosowania oraz postępowania, których odradza się w instrukcji obsługi lub przed którymi się w niej ostrzega.

Produkt przeznaczony jest wyłącznie do użytku domowego, a nie do zastosowań komercyjnych.

Niewłaściwe użytkowanie urządzenia, używanie go w sposób niezgodny z jego przeznaczeniem, użycie siły lub ingerencja w urządzenie, dokonywana poza naszymi autoryzowanymi punktami serwisowymi, powodują utratę gwarancji.

Realizacja zobowiązań gwarancyjnych

W celu zapewnienia szybkiego załatwienia sprawy, postępuj zgodnie z poniższymi wskazówkami:

■ W przypadku wszelkich pytań przygotuj

paragon ﬁskalny oraz numer artykułu (np. IAN

12345) jako dowód zakupu.

■ Numer artykuł można znaleźć na grawerowanej

tabliczce znamionowej, umieszczonej na stronie tytułowej instrukcji (poniżej po lewej) lub na naklejce z tyłu albo na spodzie.

■ W przypadku wystąpienia błędów działania

lub innych wad, prosimy o kontakt z odpowiednim działem serwisu telefonicznie lub przez e-mail.

■ Zarejestrowany jako wadliwy produkt możesz

wtedy wraz z dołączonym dowodem zakupu (paragonem) oraz opisem i datą wystąpienia usterki wysłać nieodpłatnie na przekazany wcześniej adres serwisu.

Na stronie www.lidl-service.com możesz pobrać te i wiele innych instrukcji, ﬁlmów o produktach oraz oprogramowanie.

FAHE 20-Li B2

PL │ 35 ■

Serwis

OSTRZEŻENIE!

► Naprawy urządzenia zlecaj wyłącznie

serwisowi lub elektrykowi, stosując tylko oryginalne części zamienne. Zapewni to

odpowiedni poziom bezpieczeństwa użytkowania urządzenia po naprawie.

► Wymianę wtyku lub kabla przewodu zasi-

lającego powierzaj zawsze producentowi elektronarzędzia lub autoryzowanemu serwisowi. Zapewni to odpowiedni poziom

bezpieczeństwa użytkowania urządzenia po naprawie.

Serwis Polska

Tel.: 22 397 4996 E-Mail: kompernass@lidl.pl

IAN 300034

Importer

Pamiętaj, że poniższy adres nie jest adresem serwisu. Skontaktuj się najpierw z odpowiednim punktem serwisowym.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM NIEMCY www.kompernass.com

■ 36 │ PL

FAHE 20-Li B2

Tłumaczenie oryginalnej deklaracji zgodności

My, KOMPERNASS HANDELS GMBH, osoba odpowiedzialna za sporządzenie dokumentacji: Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, NIEMCY, oświadczamy niniejszym, że produkt ten jest zgodny znastępującymi normami, dokumentami normatywnymi oraz dyrektywami WE:

Dyrektywa maszynowa (2006 / 42 / EC) Dyrektywa w sprawie kompatybilności elektromagnetycznej (2014 / 30 / EU) Dyrektywa w sprawie stosowania substancji szkodliwych dla zdrowia (RoHS) (2011/65 / EU)*

*Wyłączną odpowiedzialność za wystawienie niniejszej deklaracji zgodności ponosi producent. Opisany powyżej przedmiot oświadczenia spełnia wymagania przepisów dyrektywy 2011/65/EU Parlamentu Europejskiego iRady zdnia 8 czerwca 2011 r. wsprawie ograniczenia stosowania określonych substancji niebezpiecznych wurządzeniach elektrycznych ielektronicznych.

Dyrektywa w sprawie hałasu na zewnątrz (2005 / 88 / EC) (2000 / 14 / EC)

Poziom mocy akustycznej LWA:

Zmierzone: 100,6 dB (A) Gwarantowana: 106 dB (A)

Zastosowane normy zharmonizowane:

Typ / nazwa urządzenia: akumulatorowa okrzesywarka FAHE 20-Li B2 Rok produkcji: 01 - 2018 Numer zamówienia: IAN 300034

Bochum, 08.02.2018

Semi Uguzlu

- dyrektor ds. jakości Zastrzegamy sobie prawo do wprowadzania zmian technicznych wramach procesu udoskonalania

urządzenia.

FAHE 20-Li B2

PL │ 37 ■

Zamawianie dodatkowego akumulatora

Jeśli chcesz zamówić dodatkowy akumulator do urządzenia, możesz to zrobić wygodnie przez Internet na stronie www.kompernass.com lub telefonicznie. Cena akumulatora zapasowego wynosi 25 euro zVAT ikosztem przesyłki. Artykuł ten może być po krótkim czasie niedostępny ze względu na niewielkie ilości zapasów magazynowych.

WSKAZÓWKA

► Wniektórych krajach nie jest możliwe zamówienie części zamiennych online. Wtakim wypadku

skontaktuj się zinfolinią serwisową.

■ Promocja jest ograniczona do jednego akumulatora na klienta / urządzenie oraz do jednego miesiąca

po zakończeniu okresu promocyjnego. Po tym czasie akumulator będzie można wdalszym ciągu zamówić jako część zamienną na innych warunkach.

Zamawianie telefoniczne

Serwis Polska

Tel.: 22 397 4996 E-Mail: kompernass@lidl.pl

Aby zapewnić szybką realizację zamówienia, prosimy przygotować sobie numer katalogowy przypisany do urządzenia (np. IAN 300034). Numer katalogowy znajduje się na tabliczce znamionowej lub na stronie tytułowej niniejszej instrukcji.

■ 38 │ PL

FAHE 20-Li B2

Turinys

Įžanga .........................................................40

Naudojimas pagal paskirtį .................................................... 40

Dalys ....................................................................40

Tiekiamas rinkinys ........................................................... 40

Techniniai duomenys ........................................................ 41

Elektrinių įrankių naudojimo bendrieji saugos nurodymai ..............42

1. Darbo vietos sauga ....................................................... 42

2. Elektros sauga ........................................................... 43

3. Žmonių sauga ...........................................................43

4. Elektrinio įrankio naudojimas ir elgsena su juo ..................................44

5. Akumuliatorinio įrankio naudojimas ir elgsena su juo ............................. 44

6. Klientų aptarnavimas ...................................................... 44

Šakų genėtuvų naudojimo specialieji saugos nurodymai ............................. 45

Atatrankos padedančios išvengti atsargumo priemonės ............................. 45

Kiti saugos nurodymai .......................................................46

Kroviklių naudojimo saugos nurodymai .......................................... 47

Originalūs priedai ir papildoma įranga ..........................................47

Prieš pradedant naudoti ..........................................47

Akumuliatoriaus bloko įkrovimas (žr. A paveikslėlį) ................................. 47

Akumuliatoriaus bloko įdėjimas į įrankį ir išėmimas ................................. 48

Akumuliatoriaus įkrovos lygio patikra ............................................48

Nešimo diržo pritvirtinimas / surinkimas .........................................48

Pjovimo grandinės ir pjūklo juostos surinkimas .....................................48

Pjovimo grandinės įtempimas ir patikrinimas ...................................... 48

Grandinės tepimas ..........................................................49

Pjovimo grandinės galandimas ................................................49

Naudojimo pradžia ..............................................49

Įjungimas ir išjungimas .......................................................49

Automatinio tepimo sistemos patikrinimas ........................................49

Teleskopinio koto reguliavimas .................................................49

Pjovimo kampo nustatymas ...................................................50

Pjovimo technika ............................................................ 50

Saugus naudojimas ......................................................... 50

Gabenimas ir laikymas ...........................................51

Valymas ir techninė priežiūra ......................................51

Šakų genėtuvo trikčių diagnostika ..................................52

Šakų genėtuvo techninės priežiūros intervalai ........................52

Atsarginių dalių užsakymas ................................................... 52

Šalinimas .......................................................53

Kompernaß Handels GmbH garantija ...............................53

Klientų aptarnavimas .............................................54

Importuotojas ...................................................54

Atitikties deklaracijos originalo vertimas ............................55

Atsarginio akumuliatoriaus užsakymas .............................56

Užsakymas telefonu .........................................................56

FAHE 20-Li B2

LT │ 39 ■

AKUMULIATORINIS TELESKOPINIS GENĖTUVAS FAHE 20-Li B2

Įžanga

Sveikiname įsigijus naują įrankį. Pasirinkote kokybišką gaminį. Naudojimo instrukcija yra šio gaminio dalis. Joje pateikta svarbių saugos, naudojimo ir šalinimo nurodymų. Prieš pradėdami naudoti gaminį susipažinkite su visais naudojimo ir saugos nurodymais. Gaminį naudokite tik taip, kaip aprašyta, ir tik nurodytais naudojimo tikslais. Perduodami gaminį tretiesiems asmenims, kartu perduokite visus jo dokumentus.

Naudojimas pagal paskirtį

Šis įrankis skirtas medžių šakoms genėti. Jo negalima naudoti didelės apimties pjovimo darbams, medžiams nuleisti ar medžiagoms, pvz., mūrui, plastikui ar maisto produktams, pjaustyti. Įrankį naudokite tik taip, kaip aprašyta, ir tik nurodytiems naudojimo tikslams. Įrankis nėra skirtas komerciniam naudojimui. Įrankį gali naudoti tik suaugusieji. Įrankį draudžiama naudoti asmenims (įskaitant vaikus), kurių ﬁziniai, jutiminiai ar protiniai gebėjimai silpnesni ir kurie turi mažiau patirties ir (arba) žinių. Draudžiama naudoti įrankį lyjant arba drėgnoje aplinkoje. Bet koks kitoks įrankio naudojimas ar keitimas laikomas naudojimu ne pagal paskirtį ir gali kelti didelį pavojų. Gamintojas neprisiima jokios atsakomybės už žalą, atsiradusią naudojant įrankį ne pagal paskirtį.

Dalys

teleskopinis kotas teleskopinio koto greitaveikis skląstis

surinkimo įrankio laikiklis rankena įrankio kotas jungiklio užraktas ĮJUNGIMO/ IŠJUNGIMO jungiklis galinė rankena akumuliatoriaus blokas akumuliatoriaus įkrovos lygio patikros

mygtukas

akumuliatoriaus LED indikatoriai akumuliatoriaus bloko atlaisvinimo mygtukas

nešimo diržo ąselė atsukimo mygtukas pjovimo kampui alyvos lygio stebėjimo langelis atrama pjūklo juosta pjovimo grandinė žvaigždutės gaubtas grandinės įtempimo žiedas tvirtinimo varžtas alyvos bakelio dangtelis pjūklo juostos kreiptuvas kreipiamasis bėgelis žvaigždutė tepalinė spartusis kroviklis

raudonas įkrovos patikros LED indikatorius žalias įkrovos patikros LED indikatorius

nešimo diržas geležtės apsauginė įmautė biologinė grandinių alyva surinkimo įrankis

Tiekiamas rinkinys

1 akumuliatorinis teleskopinis genėtuvass FAHE 20-Li B2

1 spartusis akumuliatorių kroviklis FAHE 20-Li B2-2 1 akumuliatoriaus blokas FAHE 20-Li B2-1 1 nešimo diržas 1 geležtės apsauginė įmautė 1 pjūklo juosta 1 pjovimo grandinė 100 ml biologinės grandinių alyvos 1 surinkimo įrankis 1 naudojimo instrukcija

■ 40 │ LT

FAHE 20-Li B2

Techniniai duomenys

Akumuliatorinis šakų genėtuvas: FAHE 20-Li B2

Vardinė įtampa: 20 V

(nuolatinė srovė) Maks. sukimosi greitis: 2 500 min. Grandinės sukimosi greitis: maks. 5 m/s Svoris (be akumuliatoriaus,

pjovimo įtaisų ir nešimo diržo): apie 2,6 kg

Alyvos bakelio talpa: 65 cm Pjūvio ilgis: apie 200 mm Pjūklo juosta: 8 col. „Oregon

080NDEA318“ Pjovimo grandinė: „Oregon 91P033X“

Akumuliatorinį įrankį naudokite tik su šiuo akumuliatoriumi: FAHE 20-Li B2-1

Tipas: LIČIO JONŲ Vardinė įtampa: 20 V

srovė) Talpa: 3000 mAh / 60 Wh Elementų skaičius: 10

Akumuliatoriniam įrankiui įkrauti naudokite tik šį spartųjį akumuliatorių kroviklį: FAHE 20-Li B2-2

ĮĖJIMAS/ „Input“

Vardinė įtampa: 230–240V ~, 50 Hz

(kintamoji srovė)

Vardinė galia: 85 W Saugiklis (viduje): 3,15 A

IŠĖJIMAS/ „Output“

Vardinė įtampa: 21,5 V Vardinė srovė: 3,5 A

Įkrovimo trukmė: apie 60min. Apsaugos klasė: II/

(dviguba izoliacija)

-1

(nuolatinė

T3.15A

(nuolatinė srovė)

Skleidžiamo triukšmo vertės

Triukšmo išmatuotoji vertė nustatyta pagal EN ISO 22868 standartą. Elektrinio įrankio paprastai skleidžiamas A svertinis triukšmo lygis naudotojo buvimo vietoje yra toks:

Garso slėgio lygis: L

= 88 dB (A)

Neapibrėžtis: KpA = 3 dB Garso galios lygis: L

= 106 dB (A)

Neapibrėžtis: KWA = 3 dB

Naudokite klausos apsaugos

priemonę!

Vibracijos bendrosios vertės (kiekvienos rankenos) nustatytos pagal EN ISO 22867 standartą:

Vibracija: < 2,5 m/s

Neapibrėžtis K = 1,5 m/s

ĮSPĖJIMAS!

■ Dažnai darydami pertraukas ir per jas, pvz.,

patrindami delnus vieną į kitą, sumažinsite ir vibracijos keliamus pavojus, pvz., pavojų susirgti Reino sindromu!

NURODYMAS

► Šiuose nurodymuose deklaruotas vibracijos

lygis išmatuotas standartiniu matavimo metodu ir gali būti naudojamas vienam įrankiui su kitu palyginti. Nurodyta vibracijos intensyvumo verte taip pat galima vadovautis siekiant atlikti pirminį poveikio vertinimą.

ĮSPĖJIMAS!

► Vibracijos lygis priklauso nuo elektrinio

įrankio naudojimo būdo ir kai kuriais atvejais gali viršyti šiose instrukcijose deklaruotą vertę. Šitaip nuolat naudojant elektrinį įrankį vibracinis poveikis gali būti įvertintas nepakankamai. Stenkitės kuo labiau sumažinti vibracinį poveikį. Vibracinį poveikį galima sumažinti, pavyzdžiui, mūvint pirštines, kai dirbate su įrankiu, ir ribojant darbo laiko trukmę. Taip pat būtina atsižvelgti į visas įrankio naudojimo ciklo dalis (pvz., laikotarpius, kai elektrinis įrankis yra išjungtas, ir laikotarpius, kai įrankis įjungtas, tačiau veikia nenaudojamas).

FAHE 20-Li B2

LT │ 41 ■

Informacinių ženklų ant įrankio paaiškinimas:

Prieš pradėdami naudoti perskaitykite naudojimo instrukciją ir kitus nurodymus!

Garso galios lygis LWA, išreikštas dB.

Prieš atlikdami techninės priežiūros darbus išjunkite įrankį ir išimkite akumuliatorių!

Mūvėkite apsaugines pirštines!

Avėkite apsauginius batus!

Naudokite klausos apsaugos priemonę!

Užsidėkite apsauginį šalmą!

Užsidėkite apsauginius akinius!

Aplinkiniai žmonės turi būti atokiai nuo įrankio!

Draudžiama! Nenaudokite grandininio pjūklo laikydami jį viena ranka!

Grandininį pjūklą naudokite tik laikydami abiem rankomis!

Saugokitės atatrankos! Stenkitės nesiliesti pjūklo juostos galu!

Saugokite įrankį nuo lietaus ir drėgmės!

Elektros smūgio pavojus gyvybei! Būkite mažiausiai 10 m atstumu iki antžeminių elektros linijų.

Dėmesio! Nukrintantys daiktai. Ypač jei pjaunate virš galvos.

Stebėkite nusviedžiamus daiktus!

Dėmesio! Judantys ašmenys gali sužaloti.

15 min

OIL

Pilno bakelio pakanka maždaug 15 minučių nepertraukiamo darbo.

Pjovimo grandinės judėjimo kryptis!

Alyvos bakelio dangtelis

Elektrinių įrankių

naudojimo bendrieji saugos nurodymai

ĮSPĖJIMAS!

► Perskaitykite visus saugos ir kitus nurodymus.

Nesilaikant saugos ir kitų nurodymų kyla pavojus patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti.

NURODYMAS

► Nacionaliniai teisės aktai gali riboti įrankio

naudojimą.

Išsaugokite visus saugos ir kitus nurodymus– jų gali prireikti ateityje.

Saugos nurodymuose vartojama sąvoka „elektrinis įrankis“ reiškia į elektros tinklą (maitinimo laidu) jungiamus ir akumuliatoriais maitinamus (be maitinimo laido) elektrinius įrankius.

1. Darbo vietos sauga

a) Darbo zona turi būti švari ir gerai apšviesta.

Jei darbo zona netvarkinga ar neapšviesta, gali įvykti nelaimingas atsitikimas.

b) Nenaudokite elektrinio įrankio sprogioje

aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai įskelia kibirkščių ir jos

gali uždegti dulkes ar garus.

■ 42 │ LT

FAHE 20-Li B2

c) Dirbdami su elektriniu įrankiu neleiskite ar-

tintis vaikams ar kitiems asmenims. Atitraukus

dėmesį įrankis gali tapti nevaldomas.

2. Elektros sauga

a) Elektrinio įrankio jungiamasis kištukas turi tikti

elektros lizdui. Jokiu būdu nedarykite kokių nors kištuko keitimų. Jei elektrinis įrankis įžemintas, nenaudokite adapterių. Naudojant originalius kištukus ir tin-

kamus elektros lizdus sumažėja elektros smūgio pavojus.

b) Nesilieskite prie įžemintų paviršių, pavyz-

džiui, vamzdžių, šildymo įrenginių, viryklių ir šaldytuvų. Kai kūnas įžemintas, padidėja elek-

tros smūgio pavojus.

c) Saugokite elektrinius įrankius nuo lietaus ar

drėgmės. Į elektrinio įrankio vidų patekus vandens, padidėja elektros smūgio pavojus.

d) Laidas neskirtas elektriniam įrankiui nešti,

kabinti, taip pat tempti norint iš elektros lizdo ištraukti kištuką. Saugokite laidą nuo karščio, aštrių briaunų ir judamųjų įrankio dalių, neištepkite jo alyva. Apgadinus arba suraizgius

laidus padidėja elektros smūgio pavojus.

e) Dirbdami su elektriniu įrankiu lauke naudokite

tik darbui lauke skirtus ilginamuosius laidus. Naudojant darbui lauke tinkamą ilginamąjį laidą sumažėja elektros smūgio pavojus.

f) Jei elektrinis įrankis neišvengiamai turi būti

naudojamas drėgnoje aplinkoje, naudokite pažaidos srove valdomą jungtuvą. Naudojant

pažaidos srove valdomą jungtuvą sumažėja elektros smūgio pavojus.

3. Žmonių sauga

a) Visada būkite atidūs, sutelkę dėmesį į tai, ką

darote, ir laikykitės įprastų darbo su elektriniu įrankiu taisyklių. Nenaudokite elektrinių įrankių, jei sergate ar jaučiate nuovargį, vartojote narkotinių medžiagų, alkoholio ar vaistų. Dėl

menkiausio neapdairumo dirbant su elektriniu įrankiu kyla pavojus sunkiai susižaloti.

b) Naudokite asmenines apsaugos priemones ir

būtinai užsidėkite apsauginius akinius. Elektrinio įrankio tipui ir jo naudojimo būdui tinkamos asmeninės apsaugos priemonės, pavyzdžiui, kaukė nuo dulkių, neslystanti saugi avalynė, apsauginis šalmas ar klausos apsaugos priemonė, sumažina pavojų susižaloti.

c) Saugokitės, kad netyčia neįjungtumėte įran-

kio. Prieš jungdami elektrinį įrankį į elektros tinklą ir (arba) prie akumuliatoriaus, prieš jį pakeldami ar nešdami įsitikinkite, kad įrankis yra išjungtas. Jei nešdami elektrinį įrankį pirštą

laikysite ant jungiklio ar į elektros tinklą įjungsite jau įjungtą elektrinį įrankį, gali įvykti nelaimingas atsitikimas.

d) Prieš įjungdami elektrinį įrankį pašalinkite

reguliavimo įrankius arba veržliarakčius. Besisukančioje įrankio dalyje esantis įrankis ar raktas gali sužaloti.

e) Venkite nenatūralios kūno padėties. Stovėkite

stabiliai, visada išlaikykite pusiausvyrą. Taip geriau galėsite kontroliuoti elektrinį įrankį nenumatytomis aplinkybėmis.

f) Vilkėkite tinkamus drabužius. Nevilkėkite pla-

čių drabužių, nedėvėkite papuošalų. Plaukus, drabužius ir pirštines saugokite nuo judamųjų dalių. Judamosios dalys gali įtraukti laisvus

drabužius, papuošalus ar ilgus plaukus.

g) Jei prie įrankio galima prijungti dulkių siurbi-

mo ar surinkimo įrenginį, įsitikinkite, kad toks įrenginys prijungtas ir naudojamas tinkamai.

Susiurbus dulkes sumažėja dulkių keliamas pavojus.

FAHE 20-Li B2

LT │ 43 ■

4. Elektrinio įrankio naudojimas ir elgsena su juo

a) Venkite įrankio perkrovų. Naudokite darbui

tinkamą elektrinį įrankį. Tinkamu elektriniu

įrankiu nurodytos įrankio naudojimo srities darbą atliksite geriau ir saugiau.

b) Nenaudokite elektrinio įrankio, jei sugedo jo

jungiklis. Neįsijungiantis arba neišsijungiantis elektrinis įrankis kelia pavojų, ir įrankį reikia pataisyti.

c) Prieš reguliuodami, padėdami įrankį ar keis-

dami jo priedus ištraukite iš elektros lizdo kištuką ir (arba) išimkite akumuliatorių. Ši

atsargumo priemonė neleis elektriniam įrankiui netyčia įsijungti.

d) Nenaudojamus elektrinius įrankius laikykite

vaikams nepasiekiamoje vietoje. Neleiskite įrankio naudoti su juo nesusipažinusiems ar šių nurodymų neperskaičiusiems žmonėms.

Elektriniai įrankiai kelia pavojų, jei juos naudoja patirties neturintys žmonės.

e) Rūpestingai prižiūrėkite elektrinius įrankius.

Patikrinkite, ar tinkamai veikia ir ar neužsikirtusios judamosios dalys, taip pat ar nėra sulūžusių arba apgadintų dalių, dėl kurių elektrinis įrankis prasčiau veikia. Prieš naudodami įrankį pasirūpinkite, kad sugadintos dalys būtų pataisytos. Daug nelaimingų atsitikimų įvyksta dėl

netinkamai prižiūrimų elektrinių įrankių.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs.

Rūpestingai prižiūrimi pjovimo įrankiai su aštriais ašmenimis rečiau įstringa, juos lengviau valdyti.

g) Elektrinį įrankį, priedus, papildomus darbo

įrankius ir kt. naudokite vadovaudamiesi šiais nurodymais. Taip pat įvertinkite darbo sąlygas ir atliktiną darbą. Elektrinius įrankius naudojant

nenumatytiems tikslams gali susidaryti pavojingų situacijų.

5. Akumuliatorinio įrankio naudojimas ir elgsena su juo

a) Akumuliatorius įkraukite tik gamintojo reko-

menduojamais krovikliais. Tam tikro tipo aku-

muliatoriams skirtą kroviklį naudojant kitokiems akumuliatoriams įkrauti gali kilti gaisras.

b) Elektriniuose įrankiuose naudokite tik jiems

numatytus akumuliatorius. Naudojant kitokius akumuliatorius kyla pavojus susižaloti arba sukelti gaisrą.

c) Nenaudojamą akumuliatorių laikykite atokiai

nuo sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių nedidelių metalinių daiktų, galinčių sujungti kontaktus. Įvykus akumuliatoriaus

kontaktų trumpajam jungimui kyla pavojus nusideginti arba sukelti gaisrą.

d) Iš netinkamai naudojamo akumuliatoriaus

gali ištekėti skysčio. Venkite liestis prie šio skysčio. Jei netyčia prisiliestumėte, nuplaukite skystį vandeniu. Jei skysčio patektų į akis, kreipkitės ir į gydytoją. Ištekėjęs akumuliato-

riaus skystis gali sudirginti odą arba nudeginti.

ATSARGIAI! SPROGIMO PAVOJUS!

Niekada nebandykite įkrauti neįkraunamųjų baterijų.

Saugokite akumuliatorių nuo karščio,

taip pat, pavyzdžiui, nuo nuolatinių tiesioginių saulės spindulių, ugnies, vandens ir drėgmės. Kyla sprogimo

pavojus.

6. Klientų aptarnavimas

a) Elektrinį įrankį gali taisyti tik kvaliﬁkuoti speci-

alistai ir tik naudodami originalias atsargines dalis. Taip užtikrinama, kad elektrinis įrankis

išliks saugus.

■ 44 │ LT

FAHE 20-Li B2

Šakų genėtuvų naudojimo specialieji saugos nurodymai

■ Visada užsidėkite apsauginį šalmą, naudokite

klausos apsaugos priemonę ir mūvėkite apsaugines pirštines. Naudokite ir akių apsaugos priemonę, kad į akis nepatektų alyvos purslų ar smulkių pjuvenų. Dėvėkite nuo dulkių apsaugančią kaukę.

■ Niekada nenaudokite įrankio užlipę ant kopėčių.

■ Naudodami įrankį nesilenkite per toli į priekį.

Visada stovėkite stabiliai ir išlaikykite pusiausvyrą. Kad svorį ant kūno paskirstytumėte tolygiai, naudokite tiekiamame rinkinyje esantį nešimo diržą.

■ Avėkite tvirtus, neslystančius aulinius batus.

■ Nenaudokite įrankio, kai lyja ar drėgna.

■ Nenaudokite įrankio netoli elektros laidų. Būkite

mažiausiai 10 m atstumu iki antžeminių elektros laidų.

■ Nestovėkite po šakomis, kurias norite nupjauti,

kad krintančios šakos nesužeistų. Kad išvengtumėte sužalojimų, atkreipkite dėmesį ir į atšokančias šakas. Dirbkite įrankį laikydami maždaug 60° kampu.

■ Atminkite, kad įrankis gali sukelti atatranką.

■ Stebėkite ne tik genimas šakas, bet ir nukritusias

medžiagas, kad neužkliūtumėte.

■ Padirbę 30 minučių padarykite bent valandos

trukmės pertrauką.

■ Visada mūvėkite apsaugines pirštines.

■ Gabendami įrankį ar padėdami jį laikyti, ant

kreipiamojo bėgelio ir grandinės užmaukite įmautę.

■ Nenaudokite įrankio sprogioje aplinkoje, pvz.,

arti degių skysčių, dujų ar garų. Įrankio įskeltos kibirkštys gali uždegti šiuos garus ar dujas.

■ Naudojamas elektros lizdas turi tikti kištukui.

Kad išvengtumėte elektros smūgio, niekada nedarykite kištuko keitimų.

■ Tinklo kištuką iš elektros lizdo ištraukite suėmę

už tinklo kištuko, o ne traukdami laidą. Nevilkite ir neneškite įrankio suėmę už maitinimo laido. Saugokite maitinimo laidą nuo karščio, aštrių briaunų ir judamųjų dalių, neištepkite jo alyva.

■ Baigę darbą, taip pat prieš valydami įrankį ar

atlikdami jo techninės priežiūros darbus išimkite akumuliatoriaus bloką.

■ Saugokitės, kad netyčia neįjungtumėte įrankio.

■ Įrankius su pažeistu jungikliu būtina iš karto

sutaisyti, kad išvengtumėte materialinės žalos ir sužalojimų.

■ Įrankį laikykite vaikams nepasiekiamoje vietoje.

Įrankį gali naudoti tik su naudojimo instrukcija ir įrankiu susipažinę žmonės.

■ Rūpestingai prižiūrėkite elektrinius įrankius.

■ Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpes-

tingai prižiūrimi pjovimo įrankiai su aštriais ašmenimis rečiau įstringa, juos lengviau valdyti.

■ Įrankio techninę priežiūrą patikėkite kvaliﬁkuo-

tiems specialistams. Naudokite tik gamintojo rekomenduojamas originalias atsargines dalis.

Atatrankos padedančios išvengti atsargumo priemonės

DĖMESIO – ATATRANKA!

► Dirbdami stebėkite, kad įrankis nesukeltų

atatrankos. Kyla pavojus susižaloti. Atatrankos padės išvengti atsargus elgesys ir tinkama pjovimo technika.

■ Užkliudžius bėgelio viršūnę, kai kada įvyksta

netikėta atgal nukreipta reakcija: kreipiamasis bėgelis tojo link (žr. A paveikslėlį).

A pav.

sviedžiamas į viršų ir įrankio naudo-

FAHE 20-Li B2

LT │ 45 ■

■ Atatranka gali įvykti kreipiamojo bėgelio

viršūnei užkliudžius kokį nors daiktą arba jei medis sulinksta ir pjovimo grandinė įstringa pjūvio vietoje (žr. B paveikslėlį).

B pav.

■ Pjovimo grandinei įstrigus ties kreipiamojo

bėgelio viršutiniu kraštu, bėgelis gali sukelti stiprų postūmį atgal įrankio naudotojo link.

■ Įvykus tokioms reakcijoms, pjūklas gali tapti

nevaldomas ir netgi sunkiai sužaloti. Todėl nepasikliaukite vien grandininiame pjūkle įrengtais saugos įtaisais. Dirbdami su grandininiu pjūklu imkitės įvairių nuo nelaimingų atsitikimų ir sužalojimų saugančių priemonių. Atatranka yra elektrinio įrankio netinkamo arba netaisyklingo naudojimo pasekmė. Jos išvengiama imantis tinkamų toliau aprašytų atsargumo priemonių.

■ Pjūklą tvirtai laikykite abiem rankomis, nykščiu

ir kitais pirštais apkabinę grandininio pjūklo rankenas. Jūsų kūnas ir rankos turi būti tokioje padėtyje, kurioje galėtumėte atlaikyti atatrankos jėgas. Tinkamomis priemonėmis

įrankio naudotojas jas gali suvaldyti. Niekada nepaleiskite grandininio pjūklo.

■ Venkite netaisyklingos laikysenos. Taip išvengsite

atsitiktinio bėgelio viršūnės užkliudymo ir galėsite geriau kontroliuoti grandininį pjūklą netikėtomis situacijomis.

■ Visada naudokite gamintojo nurodytus atsar-

ginius bėgelius ir pjovimo grandines. Naudo-

jant netinkamus atsarginius bėgelius ar pjovimo grandines pjovimo grandinė gali nutrūkti ir (arba) gali įvykti atatranka.

■ Pjovimo grandinę galąskite ir techniškai

prižiūrėkite vadovaudamiesi gamintojo nurodymais. Per žemai nustatyti gylio ribotuvai

padidina atatrankos tikimybę.

■ Niekada nepjaukite pjūklo juostos galu.

Kyla atatrankos pavojus.

■ Pasirūpinkite, kad ant žemės nesimėtytų

daiktų, už kurių galėtumėte užkliūti.

Kiti saugos nurodymai

ATSARGIAI! PAVOJUS SUSIŽALOTI!

► Kad nesusižalotumėte, niekada nelaikykite

veikiančio įrankio aukščiau rankenos

■ Dirbant su įrankiu 15 metrų spindulių neturi būti

kitų žmonių ar gyvūnų. Darbo zonoje už trečiuosius asmenis atsako įrankio naudotojas.

■ Kad apsisaugotumėte nuo sužalojimų, pasirūpin-

kite, kad įrankis, pjovimo įtaisai ir geležtės apsauginė įmautė būtų geros, naudoti tinkamos būklės.

■ Būtina prižiūrėti vaikus, kad jie nežaistų su

įrankiu.

■ Įrankį pradėkite naudoti tik tada, kai jaučiatės

su juo susipažinę.

■ Nedirbkite, jei įrankis apgadintas, nevisiškai su-

rinktas ar padaryta gamintojo neleidžiamų įrankio keitimų. Niekada nenaudokite įrankio sugedus jo apsauginiams įrenginiams. Nenaudokite įrankio sugedus įjungimo / išjungimo jungikliui. Prieš naudodami įrankį patikrinkite jo saugą, ypač pjūklo juostą ir pjovimo grandinę. Įrankiui nukritus patikrinkite, ar nėra didelių pažeidimų ir trūkumų.

■ Niekada nejunkite įrankio, kol tinkamai nesurin-

kote pjūklo juostos, pjovimo grandinės ir žvaigždutės gaubto.

■ Įsitikinkite, kad paleidžiamas ar naudojamas įran-

kis neužkliudys žemės, akmenų, vielos ar kitokių pašalinių daiktų. Prieš padėdami, įrankį išjunkite.

■ Įrankis turi būti naudojamas laikant jį dviem ranko-

mis. Niekada nedirbkite laikydami jį viena ranka.

■ Įrankį laikykite tik už izoliuotų paviršių įran-

kiui suimti, nes pjovimo grandinė gali kliudyti paslėptus elektros laidus. Pjovimo grandinei prisilietus prie laido, kuriame yra įtampa, ši gali persiduoti metalinėms įrankio dalims ir sukelti elektros smūgį.

■ Prieš pereidami į kitą vietą išjunkite įrankį ir

nelieskite pirštu įjungimo / išjungimo jungiklio. Įrankį neškite pjovimo grandinę ir pjūklo juostą nukreipę atgal. Prieš gabendami užmaukite geležtės apsauginę įmautę.

■ 46 │ LT

FAHE 20-Li B2

■ Kiekvieną kartą prieš pjaudami šaką tvirtai pri-

dėkite prie jos dantytąją atramą ir tik tada pradėkite pjauti.

■ Pjaudami nedidelius krūmus ir šakas būkite

ypač atsargūs. Plonos šakos gali įsipainioti į pjūklą ir kirsti jūsų kryptimi arba galite prarasti pusiausvyrą.

■ Niekada nepjaukite ant žemės gulinčių medžių

ir (arba) nebandykite nupjauti iš žemės kyšančių šaknų. Pasirūpinkite, kad pjovimo grandinė niekada neįsmigtų į žemę, nes ji iš karto atšips.

■ Pjaudami įtemptą šaką atsižvelkite į galimą

atatranką staiga sumažėjus medienos įtampai. Kyla pavojus susižaloti.

■ Pjovimo įtaisams persikreipus ar įstrigus šakose,

nesistenkite įrankio išlaisvinti jėga. Iškart išjunkite įrankį ir iš naujo įjunkite tik išlaisvinę jį. Kyla pavojus susižaloti!

Kroviklių naudojimo saugos nurodymai

■ Vyresni nei 8 metų vaikai, taip pat

silpnesnių ﬁzinių, juslinių arba protinių gebėjimų ar mažai patirties ir žinių turintys asmenys šį prietaisą gali naudoti tik prižiūrimi arba jei yra išmokyti saugiai naudoti prietaisą ir supranta jo keliamą pavojų. Vaikams su prietaisu žaisti draudžiama. Neprižiūrimiems vaikams neleidžiama atlikti valymo ir naudotojo atliekamų techninės priežiūros darbų.

Kroviklį galima naudoti tik pa-

talpose.

■ Kad išvengtumėte pavojų, pažeistą

šio prietaiso įjungimo į tinklą laidą turi pakeisti gamintojas arba jo klientų aptarnavimo tarnybos darbuotojas ar reikiamą kvaliﬁkaciją turintis asmuo.

LIEKAMOJI RIZIKA!

■ Liekamoji rizika išlieka net ir tinkamai naudo-

jant šį elektrinį įrankį. Dėl šio elektrinio įrankio sąrankos ir konstrukcijos gali kilti šie pavojai: a) pavojus įsipjauti, b) klausos pažeidimo pavojus, jei nenaudojama tinkama klausos apsaugos priemonė, c) žalos sveikatai pavojus, sukeltas rankų vibracijos, kai įrankis naudojamas ilgesnį laiką, netinkamai naudojamas ar netinkamai techniškai prižiūrimas.

ĮSPĖJIMAS!

■ Nenaudokite įrankio, jei pažeistas laidas,

maitinimo laidas ar tinklo kištukas. Pažeisti maitinimo laidai kelia mirtiną elektros smūgio pavojų.

Originalūs priedai ir papildoma įranga

■ Naudokite tik naudojimo instrukcijoje nurody-

tus priedus ir papildomą įrangą. Naudodami

kitokius nei naudojimo instrukcijoje rekomenduojamus papildomus darbo įrankius ar kitus priedus galite susižaloti.

Prieš pradedant naudoti

Akumuliatoriaus bloko įkrovimas (žr. A paveikslėlį)

ATSARGIAI!

► Kas kartą ištraukite tinklo kištuką prieš išim-

dami akumuliatoriaus bloką kroviklio ir (arba) įdėdami į jį.

■ Nebandykite įkrauti akumuliatoriaus bloko

jei aplinkos temperatūra yra žemesnė nei 10 °C arba aukštesnė nei 40°C.

♦ Akumuliatoriaus bloką įdėkite į spartųjį

kroviklį .

♦ Tinklo kištuką įkiškite į elektros lizdą. Patikros

LED indikatorius šviečia raudonai.

♦ Žalias patikros LED indikatorius

akumuliatoriaus blokas įkrautas ir parengtas naudoti.

iš sparčiojo

rodo, kad

FAHE 20-Li B2

LT │ 47 ■

DĖMESIO!

♦ Mirksintis raudonas patikros LED indikatorius

rodo, kad akumuliatoriaus blokas

perkaito ir jo įkrauti negalima.

♦ Jei raudonas ir žalias patikros LED indika-

mirksi tuo pat metu,

sugedo.

įdėkite į įrankį.

toriai akumuliatoriaus blokas

♦ Akumuliatoriaus bloką

Akumuliatoriaus bloko įdėjimas į įrankį ir išėmimas

Akumuliatoriaus bloko įdėjimas

♦ Akumuliatoriaus bloką

te galinėje rankenoje

Akumuliatoriaus bloko išėmimas

♦ Paspauskite atlaisvinimo mygtuką

akumuliatoriaus bloką .

įtaisykite ir užﬁksuoki-

ir išimkite

Akumuliatoriaus įkrovos lygio patikra

♦ Kai norite patikrinti akumuliatoriaus įkrovos

lygį, paspauskite akumuliatoriaus įkrovos lygio patikros mygtuką

Įkrovos lygį ir (arba) likutinę galią akumuliatoriaus LED indikatoriai

♦ RAUDONAS / ORANŽINIS / ŽALIAS =

didžiausia įkrova / galia RAUDONAS / ORANŽINIS = vidutinė įkrova / galia RAUDONAS = maža įkrova – akumuliatorių būtina įkrauti

parodo taip:

Nešimo diržo pritvirtinimas / surinkimas

♦ Įkabinkite nešimo diržą į nešimo diržo ąselę . ♦ Nešimo diržą pritaikykite pagal savo ūgį –

įkabinus diržą, nešimo diržo ąselė turi būti klubo aukštyje.

♦ Papildomai nešimo diržo ąselės padėtį ant

įrankio koto galite nustatyti atsukę varžtą.

Pjovimo grandinės ir pjūklo juostos surinkimas

ĮSPĖJIMAS!

► Mūvėkite apsaugines pirštines! Aštrūs pjūklo

dantys gali sužeisti!

► Pristatant įrankį, žvaigždutės gaubtas

grandinės įtempimo žiedu ir tvirtinimo varžtu prie įrankio yra nepritvirtinti.

► Pjūklo juosta

pasukti negalima.

► Kas kartą surenkant būtina atsižvelgti į grandi-

nės judėjimo kryptį, pjūklo juostos .

♦ Įdėkite pjovimo grandinę

griovelį. Atkreipkite dėmesį į pjovimo grandinės judėjimo kryptį .

♦ Pjūklo juostą

mo grandinę uždėkite ant žvaigždutės . Kreipiamasis bėgelis yra virš pjūklo juostos kreiptuvo .

♦ Uždėkite žvaigždutės gaubtą ♦ Šiek tiek priveržkite tvirtinimo varžtą ♦ Dabar įtempkite pjovimo grandinę

„Pjovimo grandinės įtempimas ir patikrinimas“).

♦ Po to tvirtinimo varžtą

sukonstruota taip, kad jos

nurodytą ant

į pjūklo juostos

uždėkite užrašu į viršų, o pjovi-

priveržkite.

(žr. skyrių

Pjovimo grandinės įtempimas ir patikrinimas

ĮSPĖJIMAS!

► Mūvėkite apsaugines pirštines! Aštrūs pjūklo

dantys gali sužeisti!

♦ Atsukite tvirtinimo varžtą ♦ Norėdami padidinti įtempimą, grandinės įtempi-

mo žiedą

♦ Pjovimo grandinė

pjūklo juostos apačios. Patikrinkite, ar pjovimo grandinę ant pjūklo juostos galima patraukti ranka.

♦ Po to tvirtinimo varžtą

NURODYMAS

sukite pagal laikrodžio rodyklę.

turi būti prigludusi prie

priveržkite.

■ 48 │ LT

► Nauja pjovimo grandinė

reikia dažniau papildomai įtempti.

pailgėja, todėl ją

FAHE 20-Li B2

Grandinės tepimas

♦ Nuimkite alyvos bakelio dangtelį . ♦ Į alyvos bakelį įpilkite apie 65 ml biologinės

grandinių alyvos

ĮSPĖJIMAS!

► Dirbant grandinė visada turi būti tepama!

Kai pjovimo grandinė pjovimo įtaisai labai greitai nepataisomai sugenda. Prieš pradėdami dirbti kas kartą patikrinkite grandinės tepimą ir alyvos lygį bakelyje pro stebėjimo langelį

NURODYMAS

► Naudokite tik pjovimo grandinėms skirtą

alyvą. Rekomenduojame naudoti biologiškai skaidžią alyvą. Nenaudokite panaudotos alyvos, variklinės alyvos ar pan.

► Dirbdami vis patikrinkite, ar veikia grandinės

automatinio tepimo sistema. Prieš darbą ir dirbdami patikrinkite, kaip tepama grandinė.

sukasi netepama,

Pjovimo grandinės galandimas

NURODYMAS

► Galandimo rinkinyje, pvz., gamintojo

„Oregon“, rasite išsamios informacijos apie galandimą.

► Taip pat galite naudoti elektrinį grandinių

galąstuvą. Vadovaukitės jo gamintojo nurodymais.

► Jei nesate tikri, ar tinkamai išgaląsite,

pakeiskite pjovimo grandinę

Naudojimo pradžia

NURODYMAS

► Vadovaukitės apsaugos nuo triukšmo ir vietos

taisyklėmis. Tam tikromis dienomis (pvz., sekmadieniais ir švenčių dienomis), tam tikru paros metu (vidurdienį, naktį) arba tam tikrose teritorijose (pvz., kurortuose, klinikose ir pan.) įrankio naudojimas gali būti ribojamas arba gali būti draudžiama jį naudoti.

Įjungimas ir išjungimas

Įjungimas

♦ Paspauskite jungiklio užraktą ir, laikydami jį

nuspaustą, paspauskite ĮJUNGIMO / IŠJUNGIMO jungiklį .

♦ Įjungus įrankį, jungiklio užraktą vėl galima

atleisti.

Išjungimas

♦ Atleiskite ĮJUNGIMO / IŠJUNGIMO jungiklį

Automatinio tepimo sistemos patikrinimas

Prieš pradėdami darbą patikrinkite alyvos lygį pro stebėjimo langelį

♦ Įjunkite įrankį ir laikykite jį virš šviesaus pagrin-

do. Įrankis neturi liesti žemės.

♦ Jei matote alyvos pėdsaką, įrankis veikia

tinkamai.

♦ Jei alyvos pėdsako nėra, išvalykite tepalinę

arba paveskite mūsų klientų aptarnavimo tarnybai sutaisyti įrankį.

♦ Nuosėdas iš tepalinės išvalykite šepetėliu ar

skuduru.

Teleskopinio koto reguliavimas

Teleskopinį kotą galima tolydžiai reguliuoti greitaveikiu skląsčiu .

♦ Atlaisvinkite greitaveikį skląstį

koto ilgį kotą stumdami arba traukdami.

♦ Vėl užsklęskite greitaveikį skląstį , taip užﬁk-

suodami norimą teleskopinio koto darbinį ilgį.

♦ Jei greitaveikio skląsčio varžtas atsilaisvino,

vėl priveržkite jį šešiabriauniu raktu.

ir automatinio tepimo sistemą.

ir pakeiskite

FAHE 20-Li B2

LT │ 49 ■

Pjovimo kampo nustatymas

NURODYMAS

► Galima nustatyti trejopą pjovimo kampą.

♦ Išimkite iš įrankio akumuliatoriaus bloką ♦ Paspauskite atlaisvinimo mygtuką ♦ Variklio bloką palenkite į norimą padėtį. ♦ Atleiskite atlaisvinimo mygtuką

– variklio

blokas užsiﬁksuoja.

♦ Akumuliatoriaus bloką

vėl įdėkite į įrankį.

Pjovimo technika

♦ Dabar perpjaukite šaką pjaudami iš viršaus

į apačią A.

Nupjovimas dalimis

Ilgas ir (arba) storas šakas prieš visiškai nupjaudami turėtumėte patrumpinti (žr. paveikslėlį).

ĮSPĖJIMAS!

► Daugiausia stebėkite žemyn krintančias

nuopjovas.

► Ypač atsižvelkite į atgal kertančių šakų kelia-

mą pavojų.

NURODYMAS

► Pridėkite atramą

prie šakos. Taip galėsite

dirbti saugiau ir ramiau.

► Tik tada pradėkite pjauti.

Mažos šakos nupjovimas

♦ Mažas šakas (Ø 0–8 cm) pjaukite iš viršaus

į apačią (žr. paveikslėlį).

Didesnių šakų nupjovimas

♦ Pjaudami didesnes šakas (Ø 8–20 cm), pirmiau-

sia padarykite įtempimą mažinančią įpjovą (žr. paveikslėlį).

■ Padarius įtempimą mažinančią įpjovą nuo

pagrindinio kamieno nenusilupa žievė.

C A B

cb a

Saugus naudojimas

■ Kad apsisaugotumėte nuo sužalojimų, pasirū-

pinkite, kad įrankis, pjovimo įtaisai ir geležtės apsauginė įmautė būtų geros, naudoti tinkamos būklės.

■ Įrankiui nukritus patikrinkite, ar nėra didelių

pažeidimų ir trūkumų.

■ Saugiai dirbsite įrankį laikydami nustatytu 60°

±10° darbiniu kampu (žr. paveikslėlį).

■ Nenaudokite įrankio užlipę ant kopėčių ar

stovėdami nestabilioje vietoje.

■ Nesumanykite daryti neapgalvotų pjūvių. Tai

gali kelti pavojų jums ir kitiems.

■ Būtina prižiūrėti vaikus, kad jie nežaistų su

įrankiu.

60°±10°

■ 50 │ LT

FAHE 20-Li B2

■ Reguliariai keiskite savo darbinę padėtį. Ilgesnį

laiką naudojus įrankį, dėl vibracijos gali sutrikti plaštakų kraujotaka. Tačiau naudojimo trukmę galite pailginti mūvėdami tinkamas pirštines arba reguliariai darydami pertraukas. Atminkite, kad naudojimo trukmė gali sutrumpėti, jei turite kraujotakos sutrikimų, lauke žema temperatūra arba jei dirbdami stipriai spaudžiate įrankį.

Gabenimas ir laikymas

■ Gabendami įrankį užmaukite geležtės apsaugi-

nę įmautę .

■ Stebėkite, kad neįjungtumėte nešamo įrankio

(žr. paveikslėlį).

■ Prieš padėdami įrankį išvalykite.

■ Įrankį laikykite nuo šalčio apsaugotoje, sausoje,

vaikams nepasiekiamoje vietoje.

■ Įrankį laikykite paguldę arba pritvirtinę, kad

nenukristų.

■ Ištuštinkite alyvos bakelį.

Biologinė grandinių alyva gali sudervėti.

■ Surinkimo įrankį galima patogiai laikyti

įdėjus į jam skirtą laikiklį 2a.

Valymas ir techninė priežiūra

ĮSPĖJIMAS! PAVOJUS SUSIŽALOTI!

Prieš tvarkydami, įrankį kas kartą išjunkite ir išimkite iš jo akumuliatorių.

■ Įrankis visada turi būti švarus, sausas, neišteptas

alyva ar tepalu.

■ Į įrankio vidų neturi patekti skysčių.

■ Korpusą valykite sausa šluoste. Niekada nenau-

dokite benzino, tirpiklių ar plastikus gadinančių valiklių.

■ Ilgesnį laiką laikant ličio jonų akumuliatorių, rei-

kia reguliariai tikrinti jo įkrovos lygį. Optimalus įkrovos lygis yra nuo 50 iki 80%. Geriausia laikyti vėsioje ir sausoje aplinkoje.

■ Iš šakų genėtuvo reikia reguliariai išvalyti

pjuvenas.

■ Nauja pjovimo grandinė

reikia dažniau papildomai įtempti.

pailgėja, todėl ją

FAHE 20-Li B2

LT │ 51 ■

Šakų genėtuvo trikčių diagnostika

Problema Galima priežastis Trikčių šalinimas

Pjovimo grandinė sunkiai sukasi, nušoka arba pailgėjo

Pjūvis negilėja

Grandinė nepakankamai įtempta Patikrinkite grandinės įtempimą

Pjovimo grandinė (arba) perkaito ar nukabo

sausa ir

Papildomai įpilkite alyvos ir (arba) pagaląskite, pakeiskite arba įtempkite pjovimo grandinę

Šakų genėtuvo techninės priežiūros intervalai

Čia pateikta informacija taikytina esant įprastoms naudojimo sąlygoms. Jei sąlygos sudėtingesnės, pvz., susidaro daug dulkių ar ilgiau trunka kasdienis darbas, nurodytieji intervalai turi būti atitinkamai trumpesni.

Įrankio dalis Veiksmas Prieš

pradedant darbą

Grandinės tepimas

Pjovimo grandinė

Kreipiamasis bėgelis

Žvaigždutė

Patikrinti

Patikrinti, pažiūrėti, kaip išgaląsta

Patikrinti grandinės įtempimą

Pagaląsti X Patikrinti (ar

nenusidėvėjo, ar nepažeistas)

Nuvalyti X X Nuvalyti šerpetas X Pakeisti X X Patikrinti X Pakeisti X

Kas savaitę Įvykus

Sugedus Prireikus

trikčiai

Atsarginių dalių užsakymas

Atsarginių dalių galite užsisakyti tiesiogiai kreipdamiesi į mūsų klientų aptarnavimo tarnybą. Užsisakydami būtinai nurodykite įrankio tipą ir gaminio numerį.

NURODYMAS

► Neišvardytų atsarginių dalių (pvz., akumuliatorių, jungiklių) galite užsisakyti paskambinę į mūsų

skambučių centrus.

■ 52 │ LT

FAHE 20-Li B2

Šalinimas

Pakuotė pagaminta iš aplinką tausojančių

medžiagų, kurias galite atiduoti vietos perdirbimo įmonėms.

Elektrinių įrankių neišmeskite kartu

su buitinėmis atliekomis!

Pagal Europos Sąjungos Direktyva 2012/19/EU panaudoti elektriniai įrankiai turi būti surenkami atskirai ir atiduodami perdirbti nekenkiant aplinkai.

Akumuliatorių neišmeskite kartu su

buitinėmis atliekomis!

Sugedę arba panaudoti akumuliatoriai pagal Direktyva 2006/66/EC turi būti perdirbami. Akumuliatoriaus bloką ir (arba) įrankį nugabenkite į rekomenduojamą surinkimo vietą. Informacijos apie nenaudojamų elektrinių įrankių/ akumuliatoriaus blokų šalinimą teiraukitės savivaldybės ar miesto administracijoje.

Pakuotę išmeskite saugodami aplinką. Atsižvelkite į skirtingų pakuotės medžiagų ženklinimą ir prireikus jas surūšiuokite. Pakuotės medžiagos ženklinamos šiais trumpiniais (a) ir skaičiais (b):

1–7: Plastikai, 20–22: Popierius ir kartonas, 80–98: Sudėtinės medžiagos

Kaip išmesti nenaudojamą gaminį, sužinosite savo savivaldybės arba miesto administracijoje.

Kompernaß Handels GmbH garantija

Gerb. kliente, Šiam prietaisui nuo įsigijimo datos suteikiama 3 metų

garantija. Išryškėjus šio gaminio trūkumams, gaminio pardavėjas užtikrina jums teisės aktais reglamentuojamas teises. Toliau išdėstytos garantijos teikimo sąlygos šių jūsų teisės aktais reglamentuojamų teisių neapriboja.

Garantijos teikimo sąlygos

Garantijos teikimo laikotarpis skaičiuojamas nuo pirkimo datos. Prašome išsaugoti originalų kasos čekį. Jis reikalingas kaip pirkimo dokumentas.

Jei per trejus metus nuo šio gaminio pirkimo datos išryškėtų medžiagų ar gamybos trūkumų, gaminį savo nuožiūra nemokamai sutaisysime arba pakeisime. Norint pasinaudoti garantija, sugedusį prietaisą ir pirkimo dokumentą (kasos čekį) būtina pateikti trejų metų laikotarpiu trumpai aprašius trūkumą bei nurodžius trūkumo atsiradimo laiką.

Jei trūkumui taikoma mūsų garantija, jums grąžinsime sutaisytą arba pristatysime naują gaminį. Sutaisius ar pakeitus gaminį, garantijos teikimo laikotarpis nepratęsiamas.

Garantijos teikimo laikotarpis ir teisės aktais reglamentuojama trūkumų pašalinimo garantija

Garantijos teikimo laikotarpiu suteikus garantinių paslaugų, garantijos teikimo laikotarpis nepratęsiamas. Ta pati sąlyga taikoma ir pakeistoms bei sutaisytoms dalims. Apie įsigyto gaminio pažeidimus ir trūkumus būtina pranešti vos išpakavus gaminį. Pasibaigus garantijos teikimo laikotarpiui už remonto darbus imamas mokestis.

FAHE 20-Li B2

LT │ 53 ■

Garantijos aprėptis

Prietaisas kruopščiai pagamintas vadovaujantis griežtomis kokybės gairėmis ir prieš pristatant buvo išbandytas.

Garantija taikoma tik medžiagų arba gamybos trūkumams. Garantija netaikoma įprastai dylančiomis gaminio dalims, priskiriamoms susidėvinčių dalių kategorijai, arba lūžtančių (dužių) dalių, pavyzdžiui, jungiklių, akumuliatorių, kepimo formų ar iš stiklo pagamintų dalių pažeidimams.

Garantija netaikoma, jei gaminys apgadinamas, netinkamai naudojamas ar netinkamai prižiūrimas. Gaminys tinkamai naudojamas tik tada, jei tiksliai laikomasi visų naudojimo instrukcijoje pateiktų nurodymų. Gaminį draudžiama naudoti tokiems tikslams ar tokiu būdu, kurie nerekomenduojami naudojimo instrukcijoje arba dėl kurių joje įspėjama.

Gaminys skirtas tik buitinio, o ne komercinio naudojimo reikmėms. Garantija netaikoma piktnaudžiavimo, netinkamo naudojimo atvejais, jei naudojama jėga ir jei remontuoja ne mūsų įgaliotoji klientų aptarnavimo tarnyba.

Garantinių įsipareigojimų vykdymas

Kad galėtume greitai sutvarkyti jūsų prašymą, prašome vadovautis toliau nurodytais nurodymais:

■ Kreipdamiesi bet kokiu klausimu dėl gaminio,

turėkite kasos čekį kaip pirkimo dokumentą ir gaminio numerį (pvz., IAN 12345).

■ Gaminio numerį rasite prietaiso duomenų

lentelėje, išgraviruotą ant naudojimo instrukcijos viršelio (apačioje kairėje) arba užklijuotą prietaiso užpakalinėje pusėje ar apačioje.

■ Jei išryškėtų prietaiso veikimo ar kitokių trūkumų,

pirmiausia telefonu arba elektroniniu paštu kreipkitės į toliau nurodytą klientų aptarnavimo skyrių.

■ Tada sugedusiu pripažintą gaminį, pridėję pirkimo

dokumentą (kasos čekį) ir nurodę trūkumą bei jo atsiradimo laiką, nemokamai galėsite išsiųsti jums nurodytu techninės priežiūros tarnybos adresu.

Klientų aptarnavimas

ĮSPĖJIMAS!

► Įrankius gali taisyti klientų aptarnavimo tar-

nybos darbuotojai arba kvaliﬁkuoti elektrikai ir tik naudodami originalias atsargines dalis.

Taip užtikrinama, kad įrankis išliks saugus.

► Įrankio kištuką arba maitinimo laidą gali pa-

keisti tik įrankio gamintojas arba gamintojo klientų aptarnavimo tarnyba. Taip užtikrina-

ma, kad įrankis išliks saugus.

Priežiūra Lietuva

Tel. 880 033 144 Elektroninio pašto adresas kompernass@lidl.lt

IAN 300034

Importuotojas

Atminkite, kad šis adresas nėra techninės priežiūros tarnybos adresas. Pirmiausia susisiekite su nurodyta klientų aptarnavimo tarnyba.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM VOKIETIJA www.kompernass.com

Svetainėje www.lidl-service.com galite atsisiųsti šį ir daugiau žinynų, gaminių vaizdo įrašų ir programinės įrangos.

■ 54 │ LT

FAHE 20-Li B2

Atitikties deklaracijos originalo vertimas

Mes, KOMPERNASS HANDELS GMBH, ir už dokumento pateikimą atsakingas asmuo Semi Uguzlu, BURGSTR. 21, DE-44867 BOCHUM, VOKIETIJA, pareiškiame, kad šis gaminys atitinka toliau nurodytus standartus, norminius dokumentus ir ES direktyvas.

Mašinų direktyva (2006/42/EC)

Elektromagnetinio suderinamumo direktyva (2014/30/EU)

Pavojingų medžiagų naudojimo ribojimo direktyva (2011/65/ EU)*

*Už šios atitikties deklaracijos parengimą atsako tik gamintojas. Pirmiau aprašytas deklaracijoje nurodytas gaminys atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos Direktyva 2011/65/EU dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo.

Lauko sąlygomis naudojamos įrangos direktyva (2005/88/EC) (2000/14/EC)

Garso galios lygis LWA:

Išmatuotas: 100,6 dB (A) Garantija: 106 dB (A)

Taikomi darnieji standartai

Tipas / įrankio pavadinimas: Akumuliatorinis teleskopinis genėtuvas FAHE 20-Li B2 Pagaminimo metai: 2018-02 Užsakymo numeris: IAN 300034

Bochumas, 2018-02-08

Semi Uguzlu – Kokybės vadybininkas – Tobulinant gaminį galimi techniniai pakeitimai.

FAHE 20-Li B2

LT │ 55 ■

Atsarginio akumuliatoriaus užsakymas

Atsarginį įrankio akumuliatorių galite patogiai užsisakyti internetu svetainėje www.kompernass.com arba telefonu. Atsarginis akumuliatorius kainuoja 25 € įskaitant PVM ir siuntimo sąnaudas. Dėl ribotų atsargų šis gaminys po kurio laiko gali būti išparduotas.

NURODYMAS

► Kai kuriose šalyse atsarginių dalių užsisakyti internetu negalima. Tokiu atveju karštąja linija susisiekite

su mūsų klientų aptarnavimo tarnyba.

■ Akcijos metu vienas klientas gali įsigyti vieną akumuliatorių vienam įrankiui; pasiūlymas galioja du

mėnesius pasibaigus akcijai. Vėliau atsarginį akumuliatorių kaip atsarginę dalį ir toliau galėsite užsisakyti kitomis sąlygomis.

Užsakymas telefonu

Priežiūra Lietuva

Tel. 880 033 144 Elektroninio pašto adresas kompernass@lidl.lt

Kad galėtume greitai apdoroti Jūsų užsakymą, kreipdamiesi bet kokiu klausimu dėl gaminio žinokite gaminio numerį (pvz., IAN 300034). Gaminio numerį rasite duomenų lentelėje arba ant šios naudojimo instrukcijos viršelio.

■ 56 │ LT

FAHE 20-Li B2

Inhaltsverzeichnis

Einleitung .......................................................58

Bestimmungsgemäßer Gebrauch ...............................................58

Ausstattung ................................................................58

Lieferumfang ............................................................... 58

Technische Daten ...........................................................59

Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..................60

1. Arbeitsplatz-Sicherheit .....................................................60

2. Elektrische Sicherheit ...................................................... 61

3. Sicherheit von Personen ....................................................61

4. Verwendung und Behandlung des Elektrowerkzeugs ............................. 61

5. Verwendung und Behandlung des Akkuwerkzeugs ...............................62

6. Service .................................................................62

Gerätespeziﬁsche Sicherheitshinweise für Hochentaster .............................62

Vorsichtsmaßnahmen gegen Rückschlag ......................................... 63

Weiterführende Sicherheitshinweise .............................................64

Sicherheitshinweise für Ladegeräte .............................................65

Originalzubehör / -zusatzgeräte ............................................... 65

Vor der Inbetriebnahme ..........................................66

Akku-Pack laden (siehe Abb. A) ................................................ 66

Akku-Pack ins Gerät einsetzen / entnehmen ...................................... 66

Akkuzustand prüfen ......................................................... 66

Schultergurt befestigen / montieren .............................................66

Sägekette und Schwert montieren .............................................. 66

Sägekette spannen und prüfen ................................................. 66

Kettenschmierung ...........................................................67

Sägekette schärfen ..........................................................67

Inbetriebnahme .................................................67

Ein- / ausschalten ...........................................................67

Öl-Automatik prüfen ......................................................... 67

Teleskopstiel verstellen ....................................................... 67

Schnittwinkel verstellen .......................................................68

Sägetechniken ............................................................. 68

Sicheres Arbeiten ...........................................................68

Transport und Lagerung ..........................................69

Reinigung und Wartung ...........................................69

Fehlersuche Hochentaster .........................................70

Wartungsintervalle Hochentaster ...................................70

Ersatzteilbestellung ..........................................................70

Entsorgung .....................................................71

Garantie der Kompernaß Handels GmbH ............................71

Service .........................................................72

Importeur ......................................................72

Original-Konformitätserklärung ....................................73

Ersatz-Akku Bestellung ...........................................74

Telefonische Bestellung ....................................................... 74

FAHE 20-Li B2

DE│AT│CH

│

57 ■

AKKU-HOCHENTASTER FAHE 20-Li B2

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist für Entastungsarbeiten an Bäumen vorgesehen. Es ist nicht für umfangreiche Sägearbeiten, Baumfällungen und Schneiden von Materialien wie Mauerwerk, Kunststoﬀ oder Lebensmittel konstruiert. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und/oder Mangel an Wissen benutzt zu werden. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

Teleskopstiel Schnellverschluss für Teleskopstiel

Montagehalterung für das Montagewerkzeug Griﬀ Geräteholm Einschaltsperre EIN- / AUS-Schalter Hinterer Handgriﬀ

Akku-Pack Taste Akkuzustand Akku-Display-LED

Taste zur Entriegelung des Akku-Packs Trageöse Entriegelungstaste für Schnittwinkel Sichtfenster für den Ölstand Krallenanschlag Schwert Sägekette Kettenradabdeckung Kettenspannring Befestigungsschraube Öltankdeckel Schwertführung Führungsschiene Kettenrad Tropföler Schnell-Ladegerät

Rote Ladekontroll-LED Grüne Ladekontroll-LED

Schultergurt Schwertschutzhülle Bio-Kettenöl Montagewerkzeug

Lieferumfang

1 Akku-Hochentaster FAHE 20-Li B2 1 Akku-Schnellladegerät FAHE 20-Li B2-2 1 Akku-Pack FAHE 20-Li B2-1 1 Schultergurt 1 Schwertschutzhülle 1 Schwert 1 Sägekette 100 ml Bio-Kettenöl 1 Montagewerkzeug 1 Bedienungsanleitung

■ 58 │ DE

│AT│

FAHE 20-Li B2

Technische Daten

Akku-Hochentaster: FAHE 20-Li B2

Bemessungsspannung: 20 V Max. Drehzahl: 2500 min Kettengeschwindigkeit: max. 5 m/s

Gewicht (ohne Akku, Schneidwerkzeug und Tragegurt): ca. 2,6 kg

Volumen Öltank: 65 cm Schnittlänge: ca. 200 mm

Schwert: 8“ Oregon 080NDEA318 Sägekette: Oregon 91P033X

Akku: FAHE 20-Li B2-1

Typ: LITHIUM-IONEN Bemessungsspannung: 20 V Kapazität: 3000 mAh / 60 Wh Zellen: 10

Akku-Schnellladegerät: FAHE 20-Li B2-2

EINGANG / Input:

Bemessungsspannung: 230 - 240 V ~, 50 Hz

(Wechselstrom)

Bemessungsaufnahme: 85 W Sicherung (innen): 3,15 A

AUSGANG / Output:

Bemessungsspannung: 21,5 V Bemessungsstrom: 3,5 A Ladedauer: ca. 60 min

Schutzklasse: II /

Geräuschemissionswerte:

Messwert für Geräusch ermittelt entsprechend EN ISO 22868. Der A-bewertete Geräuschpegel des Elektrowerkzeugs am Ort des Benutzers beträgt typischerweise:

Schalldruckpegel: L Unsicherheit: K Schallleistungspegel: LWA = 106 dB (A) Unsicherheit: KWA = 3 dB

(Gleichstrom)

-1

(Gleichstrom)

T3.15A

(Gleichstrom)

(Doppelisolierung)

= 88 dB (A)

= 3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte (für jeden Handgriﬀ) ermittelt entsprechend EN ISO 22867:

Vibration: < 2,5 m/s

Unsicherheit K = 1,5 m/s

WARNUNG!

■ Vermindern Sie auch die Schwingungsrisiken

z.B. das Risiko einer Weißﬁngererkrankung durch häuﬁge Arbeitspausen in denen Sie z.B. ihre Handﬂächen aneinander reiben!

HINWEIS

► Der in diesen Anweisungen angegebene

Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

WARNUNG!

► Der Schwingungspegel wird sich entspre-

chend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

FAHE 20-Li B2

DE│AT│CH

│

59 ■

Erläuterungen der Hinweisschilder auf dem Gerät:

Angabe des Schallleistungspegels LWA in dB.

Vor Inbetriebnahme Betriebsanleitung und Anweisungen lesen!

Schutzhandschuhe tragen!

Sicherheitsschuhe tragen!

Gehörschutz tragen!

Schutzhelm tragen!

Schutzbrille tragen!

Umstehende Personen von dem Gerät fernhalten!

Verboten! Benutzen Sie die Kettensäge nicht einhändig!

Benutzen Sie die Kettensäge nur mit beiden Händen!

Vorsicht vor Rückschlag! Vermeiden Sie eine Berührung mit der Schwertspitze!

Gerät vor Regen oder Nässe schützen!

Lebensgefahr durch Stromschlag! Halten Sie sich mindestens 10m von Überlandleitungen fern.

Achtung! Herabfallende Gegenstände, insbesondere beim Schnitt über Kopfhöhe.

Achten Sie auf weggeschleuderte Teile!

Achtung! Verletzungsgefahr durch laufende Messer.

Vor Wartungsarbeiten Gerät abstellen und Akku entfernen!

15 min

OIL

Die Tankfüllung reicht für ca. 15 Minuten Dauerbetrieb aus.

Laufrichtung der Sägekette!

Öltankdeckel

Allgemeine

Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

► Lesen Sie alle Sicherheitshinweise und Anwei-

sungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

HINWEIS

► Nationale Vorschriften können den Einsatz

des Gerätes einschränken.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriﬀ „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung und unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge erzeugen Funken, die

den Staub oder die Dämpfe entzünden können.

■ 60 │ DE

│AT│

FAHE 20-Li B2

c) Halten Sie Kinder und andere Personen wäh-

rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges

muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberﬂächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder

Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um

das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den

Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf,

was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie krank oder müde oder unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der

Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-

nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Geräteteil beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung.

Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch kön-

nen Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung,

Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auﬀangeinrichtun-

gen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung

einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden

Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektro-

werkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

FAHE 20-Li B2

DE│AT│CH

│

61 ■

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das

sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektro-

werkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge mit Sorgfalt.

Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre

Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepﬂegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen

für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf,

die vom Hersteller empfohlen werden. Für

ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen

den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus

dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuﬂüssigkeit kann

zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGEFAHR!

Laden Sie nicht auﬂadbare Batterien niemals auf.

Schützen Sie den Akku vor Hitze, z. B.

auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.

Es besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualiﬁzier-

tem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die

Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespeziﬁsche Sicherheitshinweise für Hochentaster

■ Tragen Sie stets einen Schutzhelm, Gehörschutz

und Sicherheitshandschuhe. Tragen Sie auch Augenschutz, um keine Ölspritzer oder Sägestaub in die Augen zu bekommen. Tragen Sie eine Staubmaske gegen Staub.

■ Verwenden Sie das Gerät niemals auf einer

Leiter stehend.

■ Lehnen Sie sich bei der Verwendung des Gerätes

nicht zu weit nach vorne. Achten Sie immer auf einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Verwenden Sie den im Lieferumfang enthaltenen Tragegurt, um das Gewicht gleichmäßig auf den Körper zu verteilen.

■ 62 │ DE

│AT│

FAHE 20-Li B2

■ Tragen Sie robuste, rutschfeste Stiefel.

■ Verwenden Sie das Gerät nicht bei Regen oder

Feuchtigkeit.

■ Verwenden Sie das Gerät nicht in der Nähe von

Stromleitungen. Halten Sie einen Mindestabstand von 10 m zu oberirdischen Stromleitungen.

■ Stellen Sie sich nicht unter die Äste, die sie

abschneiden möchten, um Verletzungen durch heruntergefallene Äste zu vermeiden. Achten Sie auch auf zurückspringende Äste, um Verletzungen zu vermeiden. Arbeiten sie unter einem Winkel von ca. 60°.

■ Achten Sie darauf, dass es zu einem Geräte-

rückschlag kommen kann.

■ Beobachten Sie nicht nur zu bearbeitende Äste,

sondern auch heruntergefallenes Material, um Stolpern zu vermeiden.

■ Legen Sie nach 30 Arbeitsminuten eine Pause

von mindestens einer Stunde ein.

■ Tragen Sie stets Schutzhandschuhe.

■ Decken Sie die Führungsschiene und die Kette bei

Transport und Lagerung mit der Schwertschutzhülle ab.

■ Benutzen Sie das Gerät nicht in explosions-

gefährdeter Umgebung, wie in der Nähe von entzündlichen Flüssigkeiten, Gasen oder Dämpfen. Die von der Maschine produzierten Funken können diese Dämpfe oder Gase entzünden.

■ Die verwendete Steckdose muss für den Stecker

geeignet sein. Nehmen Sie niemals Änderungen am Stecker vor, um einen elektrischen Schlag zu vermeiden.

■ Netzstecker nicht durch Ziehen an der Leitung

aus der Steckdose ziehen, sondern am Netzstecker anfassen. Verwenden Sie das Netzkabel nicht, um das Gerät zu ziehen oder zu transportieren. Halten Sie das Netzkabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern.

■ Entfernen Sie den Akkupack nach Beendigung

der Arbeit oder bei Reinigungs- und Wartungsarbeiten am Gerät.

■ Vermeiden Sie unbeabsichtigtes Starten des Gerätes.

■ Geräte mit defektem Schalter müssen unmit-

telbar repariert werden, um Schäden und Verletzungen zu vermeiden.

■ Lagern Sie das Gerät außerhalb der Reichweite von

Kindern. Nur mit der Bedienungsanleitung und dem Gerät vertraute Personen dürfen dieses bedienen.

■ Warten Sie Elektrowerkzeuge sorgfältig.

■ Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepﬂegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

■ Lassen Sie das Gerät von dafür qualiﬁziertem

Personal warten. Verwenden Sie nur vom Hersteller empfohlene Original-Ersatzteile.

Vorsichtsmaßnahmen gegen Rückschlag

ACHTUNG RÜCKSCHLAG!

► Achten Sie beim Arbeiten auf Rückschlag des

Gerätes. Es besteht Verletzungsgefahr. Sie vermeiden Rückschläge durch Vorsicht und richtige Sägetechnik.

■ Eine Berührung mit der Schienenspitze kann in

manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene Bedienperson geschlagen wird (siehe Abb. A).

Abb. A

nach oben und in Richtung der

FAHE 20-Li B2

DE│AT│CH

│

63 ■

■ Rückschlag kann auftreten, wenn die Spitze der

Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette

im Schnitt festklemmt (siehe Abb. B).

Abb. B

■ Das Verklemmen der Sägekette an der Ober-

kante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zurückstoßen.

■ Jede dieser Reaktionen kann dazu führen, dass

Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Ergreifen Sie als Benutzer einer Kettensäge verschiedene Maßnahmen, um unfall- und verletzungsfrei zu arbeiten. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

■ Halten Sie die Säge mit beiden Händen fest,

wobei Daumen und Finger die Griﬀe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn

geeignete Maßnahmen getroﬀen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.

■ Vermeiden Sie eine abnormale Körper-

haltung. Dadurch wird ein unbeabsichtigtes

Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.

■ Verwenden Sie stets vom Hersteller vorgeschrie-

bene Ersatzschienen und Sägeketten. Falsche

Ersatzschienen und Sägeketten können zum Reißen der Sägekette und/oder zu Rückschlag führen.

■ Halten Sie sich an die Anweisungen des

Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer

erhöhen die Neigung zu Rückschlag.

■ Sägen Sie nicht mit der Schwertspitze. Es

besteht Rückschlagsgefahr.

■ Sorgen Sie dafür, dass keine Gegenstände am

Boden liegen, über die Sie stolpern können.

Weiterführende Sicherheitshinweise

VORSICHT! VERLETZUNGSGEFAHR!

► Fassen Sie niemals das Gerät im laufenden

Betrieb oberhalb des Griﬀes Verletzungen zu vermeiden!

■ Während des Betriebes dürfen sich im Umkreis

von 15 Metern keine anderen Personen oder Tiere aufhalten. Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.

■ Halten Sie das Gerät, die Schneidgarnitur und

die Schwertschutzhülle in einem guten Gebrauchszustand, um Verletzungen vorzubeugen.

■ Kinder sollten beaufsichtigt werden, um sicher-

zustellen, dass sie nicht mit dem Gerät spielen.

■ Benutzen Sie das Gerät erst, wenn Sie sich mit

diesem vertraut fühlen.

■ Arbeiten Sie nicht mit einem beschädigten, unvoll-

ständigen oder ohne Zustimmung des Herstellers geänderten Gerät. Benutzen Sie das Gerät nie mit defekter Schutzausrüstung. Benutzen Sie das Gerät nicht bei defektem Ein-/Ausschalter. Prüfen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes, insbesondere das Schwert und die Sägekette. Prüfen Sie nach Fallenlassen das Gerät auf signiﬁkante Schäden oder Defekte.

■ Starten Sie das Gerät nie, bevor Schwert,

Sägekette und Kettenradabdeckung korrekt montiert sind.

■ Vergewissern Sie sich, dass das Gerät beim

Starten und während der Arbeit nicht mit dem Erdboden, Steinen, Draht oder anderen Fremdkörpern in Berührung kommt. Schalten Sie das Gerät aus, bevor Sie es absetzen.

■ Das Gerät ist für einen zweihändigen Betrieb

ausgelegt. Arbeiten Sie niemals einhändig.

■ Halten Sie das Gerät nur an den isolierten

Griﬀﬂächen, da die Sägekette in Berührung mit

an, um

■ 64 │ DE

│AT│

FAHE 20-Li B2

verborgenen Stromleitungen kommen kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

■ Achten Sie beim Standortwechsel darauf, dass

das Gerät ausgeschaltet ist und der Finger nicht den Ein-/Ausschalter berührt. Tragen Sie das Gerät mit nach hinten gerichteter Sägekette und Schwert. Bringen Sie für den Transport die Schwertschutzhülle an.

■ Setzen Sie bei jedem Schnitt den Krallenan-

schlag mit dem Sägen.

■ Seien Sie beim Sägen kleiner Büsche und Äste

äußerst vorsichtig. Das dünne Astwerk kann sich in der Säge verfangen und in Ihre Richtung schlagen oder Sie aus dem Gleichgewicht bringen.

■ Schneiden Sie kein am Boden liegendes Holz

bzw. versuchen Sie nicht aus dem Boden ragende Wurzeln zu sägen. Vermeiden Sie auf jeden Fall, dass die Sägekette in das Erdreich eintaucht, da die Sägekette andernfalls sofort abstumpft.

■ Achten Sie beim Sägen eines unter Spannung

stehenden Astes auf einen möglichen Rückschlag, wenn die Spannung des Holzes plötzlich nachlässt. Es besteht Verletzungsgefahr.

■ Versuchen Sie nicht im Falle eines Verkantens

oder Einklemmens der Schneidgarnitur im Astwerk das Gerät durch Gewaltanwendung zu befreien. Schalten Sie das Gerät sofort aus und erst nach Entfernen der Blockade wieder ein. Es besteht Verletzungsgefahr!

fest an und beginnen Sie erst dann

Sicherheitshinweise für Ladegeräte

■ Dieses Gerät kann von Kindern ab

8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des

Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Ladegerät ist nur für den

Betrieb im Innenbereich geeignet.

■ Wenn die Netzanschlussleitung die-

ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdungen zu vermeiden.

RESTRISIKEN!

■ Auch wenn Sie dieses Elektrowerkzeug

vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten: a) Schnittverletzungen b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird. c) Gesundheitsschäden, die aus Hand-ArmSchwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

WARNUNG!

■ Betreiben Sie das Gerät nicht mit beschä-

digtem Kabel, Netzkabel oder Netzstecker. Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.

Originalzubehör / -zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusatzgeräte,

die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedie-

nungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

FAHE 20-Li B2

DE│AT│CH

│

65 ■

Vor der Inbetriebnahme

Akku-Pack laden (siehe Abb. A)

VORSICHT!

► Ziehen Sie immer den Netzstecker, bevor Sie

den Akku-Pack nehmen bzw. einsetzen.

■ Laden Sie den Akku-Pack

Umgebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt.

♦ Stecken Sie den Akku-Pack

Ladegerät

♦ Stecken Sie den Netzstecker in die Steckdose.

Die Kontroll-LED

♦ Die grüne Kontroll-LED

dass der Ladevorgang abgeschlossen und der Akku-Pack einsatzbereit ist.

ACHTUNG!

♦ Sollte die rote Kontroll-LED

dann ist der Akku-Pack überhitzt und kann nicht aufgeladen werden.

♦ Sollte die rote und grüne Kontroll-LED

gemeinsam blinken, dann ist der

Akku-Pack defekt.

♦ Schieben Sie den Akku-Pack in das Gerät ein.

Akku-Pack ins Gerät einsetzen / entnehmen

Akku-Pack einsetzen:

♦ Lassen Sie den Akku-Pack

Handgriﬀ

Akku-Pack entnehmen:

♦ Drücken Sie die Taste zur Entriegelung

entnehmen Sie den Akku-Pack

Akkuzustand prüfen

♦ Drücken Sie zum Prüfen des Akkuzustands die

Taste Akkuzustand Der Zustand bzw. die Restleistung wird in der

Akku-Display-LED

♦ ROT / ORANGE / GRÜN = maximale Ladung /

Leistung ROT / ORANGE = mittlere Ladung / Leistung ROT = schwache Ladung – Akku auﬂaden

aus dem Schnell-Ladegerät

nie, wenn die

in das Schnell-

leuchtet rot.

signalisiert Ihnen,

in den hinteren

einrasten.

wie folgt angezeigt:

blinken,

und

Schultergurt befestigen / montieren

♦ Haken Sie den Schultergurt in die Trageöse

ein.

♦ Passen Sie den Schultergurt an Ihre Größe an,

so dass sich die Trageöse im eingehängten Zustand auf Höhe der Hüfte beﬁndet.

♦ Zusätzlich können Sie die Trageöse

Geräteholm Höhe verstellen.

nach Lösen der Schraube in der

Sägekette und Schwert montieren

WARNUNG!

► Schutzhandschuhe anziehen! Verletzungsge-

fahr durch die scharfen Schneidezähne!

► Die Kettenradabdeckung

dem Kettenspannring und der Befestigungsschraube ist im Auslieferungszustand nicht am Gerät vormontiert.

► Das Wenden des Schwertes

Hersteller nicht vorgesehen.

► Die Kettenlaufrichtungsangabe

Schwert ist bei jeder Montage einzuhalten.

♦ Legen Sie die Sägekette

Achten Sie auf die Laufrichtung der Sägekette

♦ Setzen Sie das Schwert mit der Aufschrift

nach oben auf und führen Sie die Sägekette um das Kettenrad . Dabei liegt die Führungsschiene über der

Schwertführung .

♦ Setzen Sie die Kettenradabdeckung ♦ Ziehen Sie die Befestigungsschraube ♦ Spannen Sie jetzt die Sägekette

Sägekette spannen und prüfen).

♦ Anschließend die Befestigungsschraube

anziehen.

, zusammen mit

ist vom

auf dem

in die Schwertnut ein.

auf.

leicht an.

(siehe Kapitel

fest

Sägekette spannen und prüfen

WARNUNG!

► Schutzhandschuhe anziehen! Verletzungsge-

fahr durch die scharfen Schneidezähne!

♦ Lösen Sie die Befestigungsschraube ♦ Drehen Sie den Kettenspannring

gersinn, um die Spannung zu erhöhen.

im Uhrzei-

■ 66 │ DE

│AT│

FAHE 20-Li B2

♦ Die Sägekette

anliegen. Prüfen Sie, ob sich die Sägekette über das Schwert ziehen lässt.

♦ Anschließend die Befestigungsschraube

anziehen.

HINWEIS

► Eine neue Sägekette

öfter nachgespannt werden.

muss an der Schwertunterseite

von Hand

längt sich und muss

Kettenschmierung

♦ Entfernen Sie den Öltankdeckel . ♦ Befüllen Sie den Öltank mit ca. 65ml Bio-Kettenöl .

WARNUNG!

► Niemals ohne Kettenschmierung arbeiten!

Bei trocken laufender Sägekette Schneidgarnitur in kurzer Zeit irreparabel zerstört. Vor der Arbeit immer Kettenschmierung und Ölstand im Tank überprüfen.

HINWEIS

► Verwenden Sie nur Sägekettenöl. Vorzugs-

weise biologisch abbaubar. Verwenden Sie kein Altöl, Motoröl usw.

► Kontrollieren Sie während der Arbeit, ob die

automatische Kettenschmierung funktioniert. Überprüfen Sie vor und während der Arbeit die Funktion der Kettenschmierung.

wird die

Sägekette schärfen

HINWEIS

► In einem Schärfset, z. B. von Oregon, ﬁnden

sie detaillierte Informationen zum Schärfvorgang.

► Alternativ benutzen Sie ein elektrisches

Kettenschärfgerät und folgen Sie den Anweisungen des Herstellers.

► Im Zweifel über die Durchführung der Arbeit ist

ein Austausch der Sägekette

vorzunehmen.

Inbetriebnahme

HINWEIS

► Beachten Sie den Lärmschutz und örtliche

fest

Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z. B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z. B. Kurorten, Kliniken etc.) eingeschränkt oder verboten sein.

Ein- / ausschalten

Einschalten:

♦ Drücken Sie die Einschaltsperre , halten sie

diese gedrückt und drücken Sie den Ein-/Aus-

schalter .

♦ Nach dem Startvorgang, kann die Einschalt-

sperre wieder losgelassen werden.

Ausschalten:

♦ Lassen Sie den EIN- / AUS-Schalter

Öl-Automatik prüfen

Prüfen Sie vor Arbeitsbeginn den Ölstand und die Öl-Automatik.

♦ Schalten Sie das Gerät ein und halten Sie es

über einen hellen Grund. Das Gerät darf den

Boden nicht berühren.

♦ Wenn sich eine Ölspur zeigt, arbeitet das Gerät

einwandfrei.

♦ Wenn sich keine Ölspur zeigt, reinigen Sie den

Tropföler

unserem Kundendienst reparieren.

♦ Zum Reinigen wischen Sie Rückstände aus dem Tropf-

öler mit Hilfe eines Pinsels oder Lappens aus.

oder lassen Sie das Gerät von

Teleskopstiel verstellen

Der Teleskopstiel kann stufenlos über den Schnellverschluss verstellt werden.

♦ Lösen Sie den Schnellverschluss

Sie die Stiellänge durch Schieben und Ziehen.

♦ Schließen Sie den Schnellverschluss wieder

und ﬁxieren Sie damit die gewünschte Arbeits-

länge des Teleskopstieles .

♦ Sollte sich die Schraube des Schnellverschlusses

gelöst haben, ziehen Sie diese wieder mit

einem Innensechkantschlüssel fest.

los.

und verändern

FAHE 20-Li B2

DE│AT│CH

│

67 ■

Schnittwinkel verstellen

HINWEIS

► Der Schnittwinkel lässt sich in 3 Stufen

verstellen.

♦ Entfernen Sie den Akku-Pack ♦ Drücken Sie die Entriegelungstaste

aus dem Gerät.

♦ Neigen Sie die Motoreinheit in die gewünschte

Position.

♦ Lassen Sie die Entriegelungstaste

los und die

Motoreinheit rastet ein.

♦ Setzen Sie den Akku-Pack

wieder in das

Gerät ein.

Sägetechniken

Absägen größerer Äste

♦ Setzen Sie bei größeren Ästen (Ø 8-20 cm)

zuerst einen Entlastungsschnitt

(siehe Abbil-

dung).

■ Der Entlastungsschnitt verhindert auch ein

Abschälen der Rinde am Hauptstamm.

♦ Sägen Sie nun von oben

nach unten

durch.

WARNUNG!

► Achten Sie grundsätzlich auf das herabfallen-

de Schnittgut.

► Beachten Sie grundsätzlich die Gefahr von

zurückschlagenden Ästen.

HINWEIS

► Legen Sie den Krallenanschlag

am Ast an.

Dadurch arbeiten Sie sicherer und ruhiger.

► Beginnen Sie erst dann mit dem Sägen.

Absägen eines kleinen Astes

♦ Sägen Sie bei kleinen Ästen (Ø 0-8 cm) von

oben nach unten (siehe Abbildung).

Absägen in Teilstücken

Lange bzw. dicke Äste sollten Sie kürzen, bevor Sie den ﬁnalen Trennschnitt vornehmen (siehe Abbildung).

C A B

cb a

Sicheres Arbeiten

■ Halten Sie das Gerät, die Schneidgarnitur und die

Schwertschutzhülle in einem guten Gebrauchs-

zustand, um Verletzungen vorzubeugen.

■ Prüfen Sie nach Fallenlassen das Gerät auf

signiﬁkante Schäden oder Defekte.

■ Beachten Sie den vorgeschriebenen Arbeits-

winkel 60°±10°, um ein sicheres Arbeiten zu

gewährleisten (siehe Abbildung).

60°±10°

■ 68 │ DE

│AT│

FAHE 20-Li B2

■ Benutzen Sie das Gerät nicht auf einer Leiter

stehend oder auf einem unsicheren Standplatz.

■ Lassen Sie sich nicht zu einem unüberlegten

Schnitt verleiten. Das könnte Sie selbst und andere gefährden.

■ Kinder sollten beaufsichtigt werden, um sicher-

zustellen, dass sie nicht mit dem Gerät spielen.

■ Wechseln Sie regelmäßig Ihre Arbeitsposition.

Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlängern. Achten Sie darauf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperaturen oder große Greifkräfte beim Arbeiten die Benutzungsdauer verringern.

Transport und Lagerung

■ Benutzen Sie beim Transport die Schwertschutz-

hülle .

■ Achten Sie darauf, das Gerät beim Tragen nicht

einzuschalten (siehe Abbildung).

Reinigung und Wartung

WARNUNG! VERLETZUNGSGEFAHR!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnehmen Sie den Akku.

■ Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.

■ Es dürfen keine Flüssigkeiten in das Innere der

Geräte gelangen.

■ Verwenden Sie zum Reinigen des Gehäuses ein

trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoﬀ angreifen.

■ Soll ein Lithium-Ionen-Akku längere Zeit gela-

gert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 % und 80 %. Das optimale Lagerungsklima ist kühl und trocken.

■ Der Hochentaster muss in regelmäßigen Abstän-

den von Sägespänen gesäubert werden.

■ Eine neue Sägekette

öfter nachgespannt werden.

längt sich und muss

■ Reinigen Sie das Gerät vor der Aufbewahrung.

■ Bewahren Sie das Gerät an einem frostfreien,

trockenen Ort außerhalb der Reichweite von Kindern auf.

■ Lagern Sie das Gerät liegend oder gegen

Umfallen gesichert.

■ Entleeren Sie den Öltank. Bio-Kettenöl

verharzen.

■ Zur besseren Aufbewahrung des Montagewerk-

zeuges halterung 2a einsetzen.

können Sie dieses in die Montage-

kann

FAHE 20-Li B2

DE│AT│CH

│

69 ■

Fehlersuche Hochentaster

Problem Mögliche Ursache Fehlerbehebung

Sägekette schwer, springt ab oder hat sich verlängert

Kein Arbeitsfortschritt

Kettenspannung ungenügend Kettenspannung überprüfen

läuft

Sägekette oder hängt durch

trocken bzw. überhitzt

Öl nachfüllen bzw. Sägekette nachschleifen, austauschen oder spannen

Wartungsintervalle Hochentaster

Die hier aufgeführten Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen, wie z. B. starke Staubentwicklung und längeren täglichen Arbeitszeiten sind die angegebenen Intervalle entsprechend zu verkürzen.

Geräteteil Aktion Vor

Arbeitsbeginn

Kettenschmierung prüfen

Sägekette

Führungsschiene

Kettenrad

prüfen und auf Schärfzustand achten

Kettenspannung kontrollieren

schärfen X prüfen (Abnut-

zung, Beschädigung)

reinigen X X entgraten X ersetzen X X prüfen X ersetzen X

Wöchentlich

Bei Störung

Bei Beschädigung

Bei Bedarf

Ersatzteilbestellung

Ersatzteile können Sie direkt über das Service-Center bestellen. Geben Sie bei der Bestellung unbedingt den Maschinentyp und die Artikelnummer an.

HINWEIS

► Nicht aufgeführte Ersatzteile (wie z. B. Akku, Schalter) können Sie über unsere Callcenter bestellen.

■ 70 │ DE

│AT│

FAHE 20-Li B2

Entsorgung

Die Verpackung besteht aus umweltfreund-

lichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht

in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Akkus nicht in den

Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Packs informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziﬀern (b) mit folgender Bedeutung:

1–7: Kunststoﬀe, 20–22: Papier und Pappe, 80–98: Verbundstoﬀe

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab

Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpﬂichtig.

FAHE 20-Li B2

DE│AT│CH

│

71 ■

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriﬀen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon

und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem

Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

■ Sollten Funktionsfehler oder sonstige Mängel

auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

■ Ein als defekt erfasstes Produkt können Sie dann

unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.

Service

WARNUNG!

► Lassen Sie Ihre Geräte von der Servicestelle

oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

► Lassen Sie den Austausch des Steckers

oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die

Sicherheit des Gerätes erhalten bleibt.

Service Deutschland

Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de

Service Österreich

Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at

Service Schweiz

Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch

IAN 300034

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM DEUTSCHLAND www.kompernass.com

■ 72 │ DE

│AT│

FAHE 20-Li B2

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006 / 42 / EC) Elektromagnetische Verträglichkeit (2014 / 30 / EU) RoHS-Richtlinie (2011 / 65 / EU)*

*Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoﬀe in Elektro- und Elektronikgeräten.

Outdoor-Richtlinie (2005 / 88 / EC) (2000 / 14 / EC)

Schallleistungspegel LWA:

Gemessen: 100,6 dB (A) Garantiert: 106 dB (A)

Angewandte harmonisierte Normen:

Typ / Gerätebezeichnung: Akku-Hochentaster FAHE 20-Li B2 Herstellungsjahr: 01 - 2018 Auftragsnummer: IAN 300034

Bochum, 08.02.2018

Semi Uguzlu

- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

FAHE 20-Li B2

DE│AT│CH

│

73 ■

Ersatz-Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompernass.com oder telefonisch abwickeln. Der Preis des Ersatz-Akkus beträgt 25 € inkl. MwSt. und Versand. Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.

HINWEIS

► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontak-

tieren Sie in diesem Fall bitte die Service-Hotline.

■ Die Aktion ist begrenzt auf einen Akku pro Kunde / Gerät, sowie auf eine Laufzeit von zwei Monaten

nach dem Aktionszeitraum. Danach kann der Ersatzakku als Ersatzteil zu anderen Konditionen weiterhin bestellt werden.

Telefonische Bestellung

Service Deutschland

Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

Service Österreich

Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at

Service Schweiz

Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch

Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die Artikelnummer (z.B. IAN 300034) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.

■ 74 │ DE

│AT│

FAHE 20-Li B2

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 DE - 44867 BOCHUM GERMANY www.kompernass.com

Informationsstatus · Stan informacji Informacijos data · Stand der Informationen: 02 / 2018 · Ident.-No.: FAHE20-LiB2-022018-1

IAN 300034

Parkside FAHE 20-Li B2 User manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
