MG5000 V2.31 MG5050 V2.31

SP5500 V2.31 SP6000 V2.31 SP7000 V2.31

Guía de Programación

Esperamos que este producto sea de su completa satisfacción. De tener alguna

pregunta u opinión, no dude en visitar www.paradox.com para hacernos partícipe de sus comentarios.

Tabla de Materias

Tabla de Materias ..... ... .... .......................................... ... . 2

Acceso al Modo de Programación .................................2

Reinicialización de Códigos y de Central ...................... 2

Menú Rápido del Instalador ................................ ... .... ... . 3

Vista General del Sistema ............................................. 6

Planificación de Teclado Inalámbrico ............................6

Planificación de Sistema Cableado .... ... ....... ... ... ... .... ... . 7

Planificación de Sistema Inalámbrico ............................ 8

Programación de Zonas ..............................................10

Programación del Teclado ...........................................16

Programación de Salidas Programables .....................17

Programación del Usuario ...........................................24

Indicadores de Control Remoto Bidireccional

(MG-REM2) ................................................................. 27

Programación de Repetidor Inalámbrico (MG-RPT1) .28

Programación de Teclado Inalámbrico (MG32LRF) .... 31

Identificadores de Teclado LCD (MG32LCD) ..............33

Programación del Sistema ...........................................35

Programación del Ahorro de Luz Diurna ......................37

Programación de Particiones .......................................38

Programación de la Comunicación ..............................39

Programación con WinLoad .........................................44

Otros Modos y Configuraciones ... ... ... ... ... .... ... ... ... .......44

Apéndice 1: Códigos de Reporte Ademco Contact ID .45 Apéndice 2: Lista de Códigos de Reporte Automáticos 49

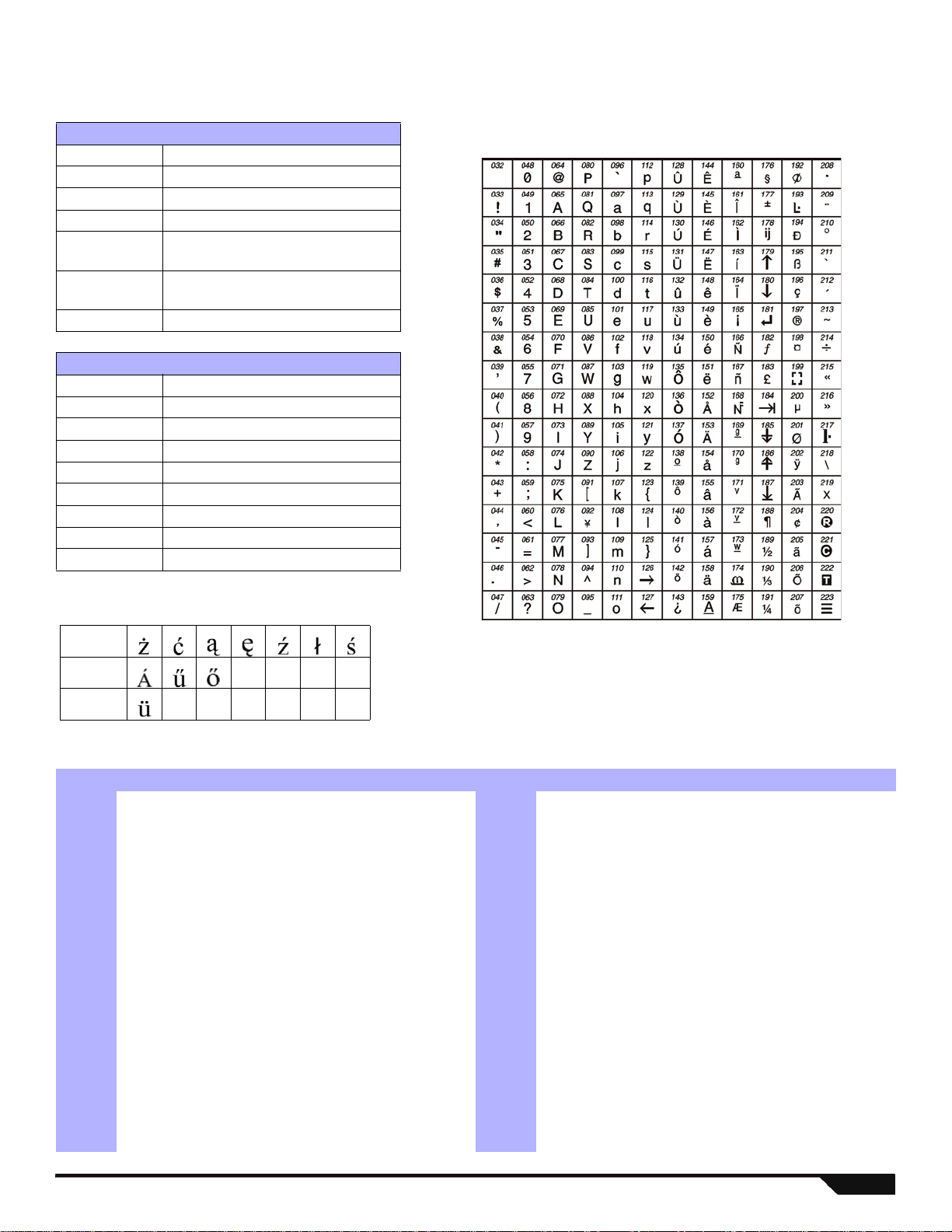

Apéndice 3: Ingreso y Representación de Datos .........53

Pantalla de Fallos .........................................................54

Teclas de Función del Instalador .................................54

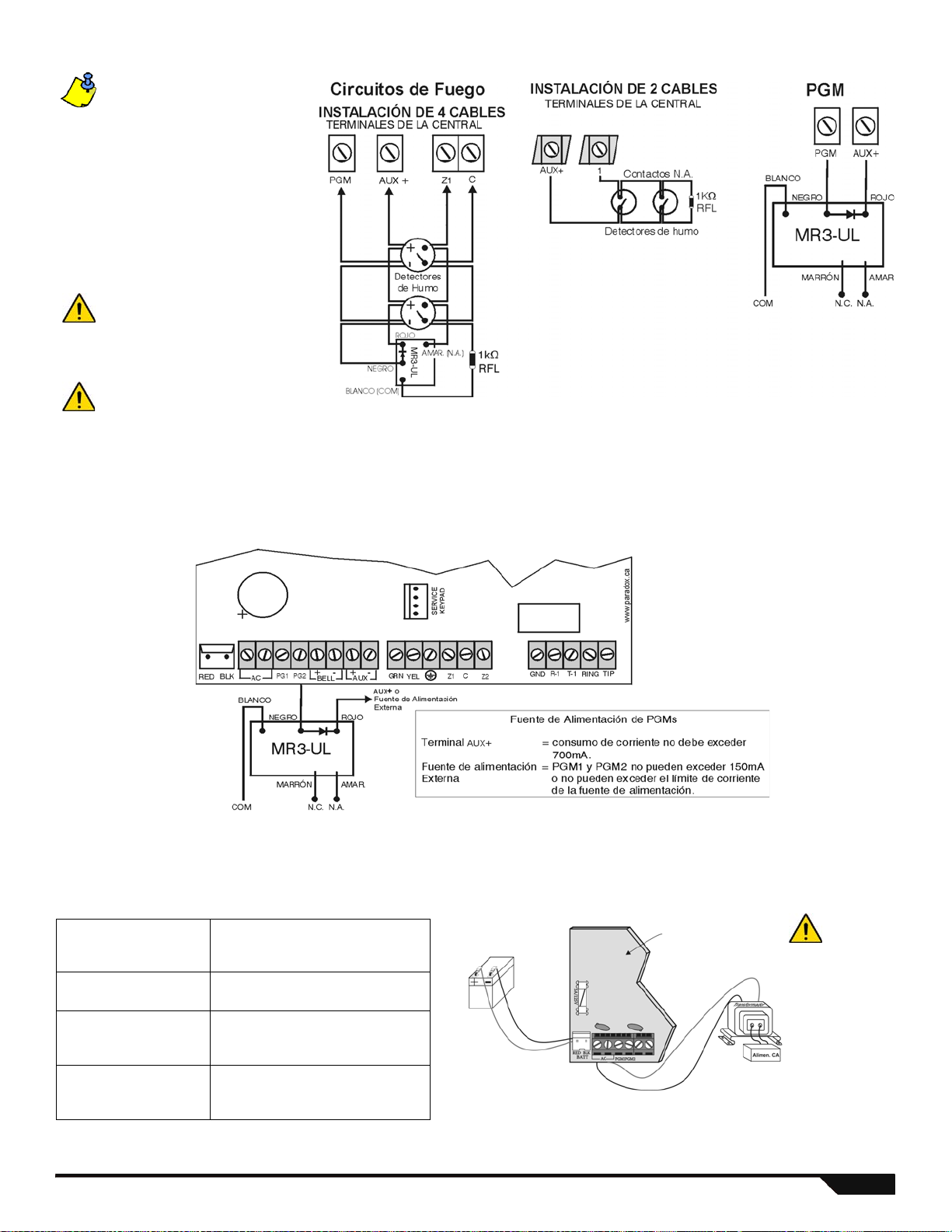

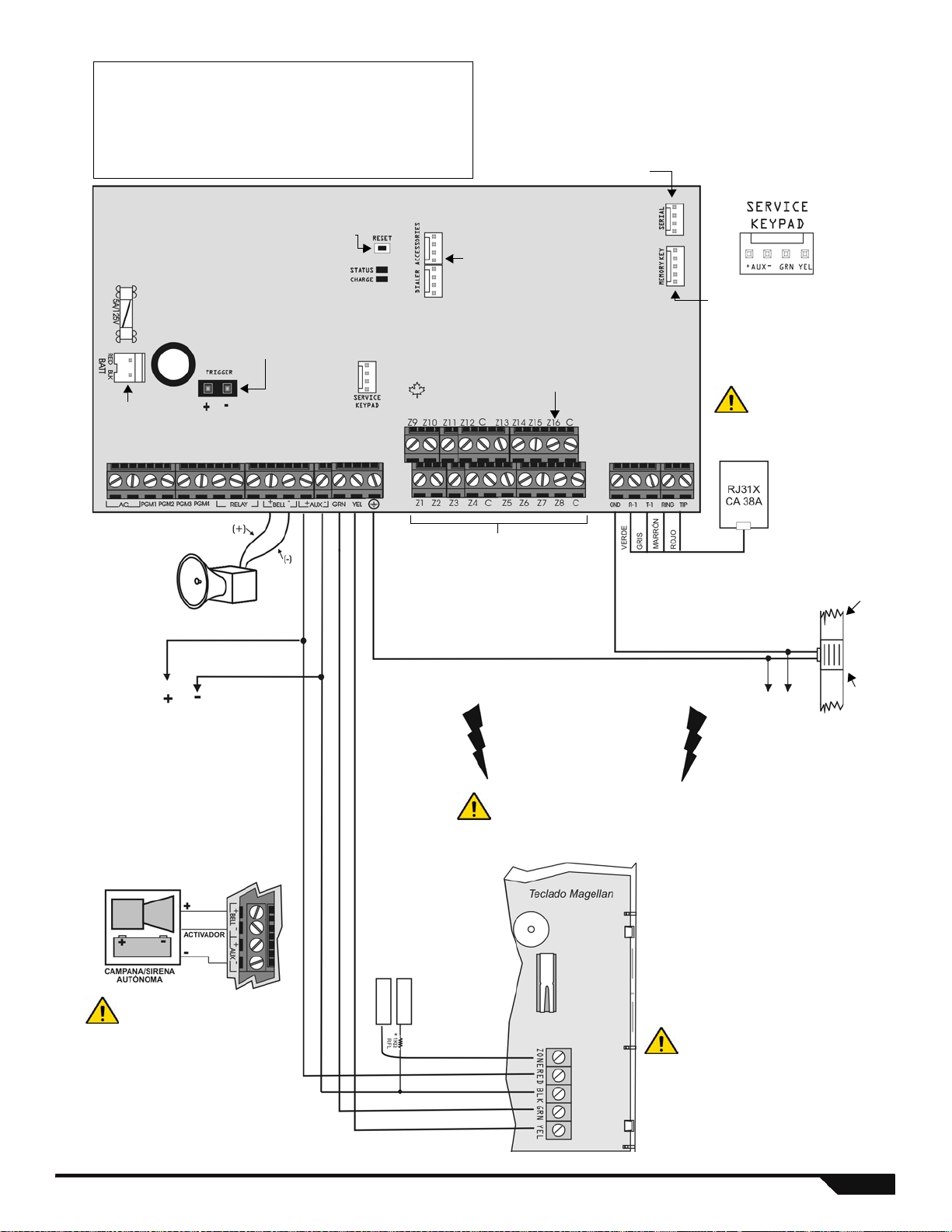

Conexiones de Hardware .............................................55

Conexión a WinLoad ....................................................58

Actualización del Firmware Mediante WinLoad ...........58

Instalación de la Caja Metálica ....................................59

Para una información más detallada ver el Manual de Instalaci ón y Consult a , el cual puede ser descargado desde nuestro sitio Web en paradox.com.

Advertencia o información importante. Sugestión o recordatorio. Menú Rápido (ver la página 3)

Acceso al Modo de Programación

IMPORTANTE: Para acceder al modo de programación, el modo StayD debe estar desactivado. Pulsar [OFF] + [CÓDIGO] + [OFF] para desactivar StayD.

1. Pulsar [

2. Ingresar el [

3. Ingresar los 3 dígitos de la [

4. Ingresar los [

ENTRAR]

CÓDIGO DE INSTALADOR] o el [CÓDIGO DE MANTENIMIENTO].

SECCIÓN] que se desee programar.

DATOS] requeridos

Reinicialización de Códigos y de Central

Código de Instalador (de fábrica: 0000 / 000000)

Código de Mantenimiento (Sin Código De Fábrica)

Código Maestro del Sistema (de fábrica: 1234 / 123456)

Reinicialización de la Central

Este código se usa para acceder al modo de programación, lo que permite programar todo excepto

los códigos de usuario. Para cambiar el código de fábrica, ir a la sección [397] en la

página 24 y consultar la sección [701] opción [1] en la página 35. Este código se usa para acceder al modo de programación, lo que permite programar todo

excepto

los códigos de usuario y la configuración de la comunicación (secciones [395], [397], [398], [815], [816], [817], [910], y [911]). Para definir el código de fábrica, ir a la sección [398] en la página 24 y consultar la sección [701] opción [1] en la página 35.

Este código puede usar cualquier método de armado y puede programar códigos de usuario. Para cambiar el código de fábrica, ir a la sección [399] en la página 24 y consultar la sección [701] opción [1] en la página 35.

Pulsar y mantener el interruptor RESET durante 5 segundos. Cuando la luz LED de ESTADO parpadea, pulsar el interruptor de RESET dentro de los 2 primeros segundos. Este método, sin embargo, no borra un fallo de módulo de bus (ver la sección [955]). Para devolver la central a los valores de fábrica mediante la programación de secciones ver la sección [950].

IMPORTANTE: Al usar una central de la Serie SP, todas las secciones y opciones inalámbricas no se aplican a menos que se use un módulo MG-RTX3 en conjunción con la central.

IMPORTANTE: Al usar una central SP6000 en conjunción con un módulo MG -RTX3, todos los teclados MG32LED y MG10LEDV/H deben ser de la versión 2.0 ó posterior.

2 Guía de Programación

Menú Rápido del Instalador

Zonas

Paso Acción Detalles 1

2 [NÚMERO DE ZONA] MG32LRF/MG32LED/MG32LCD =2 dígitos: 01 a 32

3 [ASIGNAR O BORRAR ZONA] Zona inalámbrica = abrir /cerrar cubierta o pulsar el interruptor de aprendizaje /sabotaje.

4 [TIPO DE ZONA] Ver Programación de Zonas en página 10 para el tipo de zona (definición de zona).

+ [

CÓD. DE INSTALADOR] = parpadeo. Las zonas programadas se iluminan (tecla o luz LED según el teclado).

El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

MG10LEDV/H = 1 dígito: 1 a 0(10)

Zona cableada = Pulsar [ENTRAR]. Para borrar una zona programada, pulsar [NOCHE] por 3 seg.

5 ASIGNACIÓN DE PARTICIÓN

[1] y/o [2] + [ENTRAR]

Notas Las luces LED de estado de la Partición 2 indican la fuerza de la señal de la zona inalámbrica seleccionada

(4 LEDs = mejor señal; 1 LED = señal débil; Sin LEDs = zona en teclado /central cableada)

Asignar la zona a una o a ambas particiones y pulsar [ENTRAR]. De fábrica, tod as las zonas son asignadas a la partición 1. Avanzar a la próxima zona disponible.

Asignación de Número de Zona en Teclado (Programación del Teclado)

Paso Acción Detalles 1 [ENTRAR] + [CÓD. INSTALADOR] [ARM] + [EN CASA] = parpadean. El [CÓD. DE MANTENIMIENTO] también puede ser usado. 2

3 [Nº DE ZONA] + [ENTRAR]* MG32LED/MG32LCD = 2 dígitos: 01 a 32

Pulsar y mantener (3seg)

[ARM] + [EN CASA] = encendidas.

MG10LEDV/H = 1 dígito: 1 a 0(10) * Para borrar un número de zona en teclado, pulsar [

BORRAR], luego [ENTRAR].

Retardos

Paso Acción Detalles 1

2 3 [1] = Ret. de Entrada 1 (seg.)

+ [

CÓD. DE INSTALADOR] = parpadeo. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

[2] = Ret. de Entrada 2 (seg.) [3] = Ret. de Salida (seg.) [4] = Corte de Sirena (min.)

4 [000] a [255] Retardo de Entrada/Salida = segs. /Corte de Sirena = mins. /000 = valor de fábrica

Hora y Fecha

Paso Acción Detalles 1

2 4 [HH:MM] Ingresar la hora. Si HH = 13 ó más, pasar al paso 6.

5 [FORMATO DE HORA] Ingresar el formato de la hora ([1] = 24hr; [2] = AM; [3] = PM). 6 [AAAA/MM/DD] Ingresar la fecha.

Magellan / Spectra SP 3

+ [

CÓD. DE INSTALADOR] = parpadeo. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

+ [5]

Modo de Prueba Caminando

Paso Acción Detalles 1

2 3 [6] Activa o desactiva el Modo de Prueba Caminando.

+ [

CÓD. DE INSTALADOR] = parpadeo. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

Códigos de Instalador y de Mantenimiento

Paso Acción Detalles 1

2 3 [7] = Código de Instalador

4 [CÓDIGO]* Ingresar código de 4 ó 6 dígitos.* Para borrar un código, pulsar [NOCHE] por 3 segundos. 5 [CONFIRMAR CÓDIGO] Ingresar nuevamente código de 4 ó 6 dígitos.

+ [

CÓD. DE INSTALADOR] = parpadeo. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

[8] = Cód. de Mantenimiento

WinLoad

Paso Acción Detalles 1

+ [

CÓD. DE INSTALADOR] = parpadeo. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

3 [9] 4 [TELÉFONO #] + [ENTRAR]* Ingresar Nº de teléfono de PC (hasta 32 dígitos) y pulsar [ENTRAR].* Para borrar el Nº de

teléfono de WinLoad, el identificador de la central, y la contraseña de PC, pulsar la tecla

NOCHE] por 3 segundos.

[ 5 [IDENTIFICADOR DE CENTRAL] Ingresar los 4 dígito s del Identificador de la Central 6 [CONTRASEÑA DE PC] Ingresar los 4 dígitos de la Contraseña de PC

Teléfono de Receptora #

Paso Acción Detalles 1

2 3 [1]

4 [TELÉFONO #] + [ENTRAR]* Ingresar el No. de teléfono de la central receptora (hasta 32 dígitos) y pulsar [ENTRAR].*

5 [Nº ABONADO DE P ARTICIÓN 1] 6 [1] = CID

7 [Nº ABONADO DE P ARTICIÓN 2]

+ [

CÓD. DE INSTALADOR] = parpadeo. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

Para borrar el No. de teléfono de la receptora, el formato de reportes, y los Nos. de

abonado, pulsar la tecla [

[2] = SIA

NOCHE] por 3 segundos.

4 Guía de Programación

Comunicador

Paso Acción Detalles 1

+ [

CÓD. DE INSTALADOR] = parpadeo. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

2 3 [2] = Teléfono de Reserva #

[3] = Teléfono Personal #1 [4] = Teléfono Personal #2 [5] = Teléfono Personal #3 [6] = Teléfono Personal #4 [7] = Teléfono Personal #5 [8] = Buscapersonas #

4 [TELÉFONO #] + [ENTRAR]* Ingresar # de teléfono (hasta 32 dígitos) y pulsar [ENTRAR]. Avanza al # de teléfono

siguiente, o pasa al paso 5 si [8] = # de buscapersonas fue seleccionado. Para borrar un número de teléfono /mensaje a buscapersonas, pulsar la tecla [

NOCHE] por 3 segundos.

5 [MENSAJE] + [ENTRAR] El paso 5 es sólo para el Nº de busca. Ingresar el mensaje para busca y pulsar [ENTRAR].

Cancelar Comunicación

Paso Acción Detalles 1

2 3 [9] Cancela toda comunicación con WinLoad.

CÓD. DE INSTALADOR] = parpadeo. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

+ [

PGMs

Paso Acción Detalles 1

2 3 [NÚMERO DE PGM] MG32LRF/MG32LED/MG32LCD =2 dígitos: 01 a 16

4 [ASIGNAR O BORRAR PGM]* PGM Inalámbrica= Abrir /cerrar cubierta. PGM Cableada = pulsar [ENTRAR]. Para borrar

5 [TIPO DE PGM]

6 Si tipo de PGM es 1, 2, 3, ó

7 Si tipo de PGM es 1 ó 2

+ [

CÓD. DE INSTALADOR] = parpadeo. Las zonas programadas se iluminan (tecla o luz LED según el teclado).

El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

MG10LEDV/H = 1 dígito: 1 a 0(10)

una PGM, pulsar la tecla [NOCHE] durante 3 segundos.

1 = Sigue Botón ó 5 = Sigue Sirena

2 = Sigue Botón ó 6 = Sigue Armado

3 = Sigue Zona 7 = Sigue armado En Casa

4 = Sigue Alarma 8 = Sigue armado de Noche

1 = Sigue 4 = 15 segundos 7 = 5 minutos

RETARDO DE ACTIVACIÓN]

4 [

2 = 1 segundo 5 = 30 segundos 8 = 15 minutos

3 = 5 segundos 6 = 1 minuto 9 = 30 minutos

Si tipo de PGM es 5, avanza a siguiente PGM disponible.

Si tipo de PGM es 6, 7 u 8

[1] y/o [2] + [

ENTRAR]

Si el sistema tiene particiones, seleccionar la partición(es) y pulsar [

Avanza a la siguiente PGM disponible.

ENTRAR].

01 a 32; 00 = todos los controles remoto.

[Nº DE CONTROL REMOTO

2 DÍGITOS]

Avanza a la siguiente PGM disponible.

Si el tipo de PGM es 3

[Nº

DE ZONA DE 2 DÍGITOS]

Si el tipo de PGM es 4 [1] y/o [2] + [

Magellan / Spectra SP 5

ENTRAR]

01 a 32; 00 = todas las zonas.

Avanza a la siguiente PGM disponible.

Si el sistema tiene particiones, seleccionar la partición(es) y pulsar [

Avanza a la siguiente PGM disponible.

ENTRAR].

Vista General del Sistema

Máximo

Módulo Descripción

número por

sistema.

MG32LRF Módulo Teclado LED Inalámbrico de 32 Zonas 8 Min. = 44mA / Máx. = 72mA

En Curso

Consumo

MG10LEDV/H, MG32LED, MG32LCD

Módulo Teclado LED Cableado de 10 y 32 Zonas

15 en total

incluido el

APR-ZX8

MG10LED: Min. = 44mA / Máx. = 72mA

MG32LED: Min. = 49mA / Máx. = 148mA

MG32LCD: Min. = 43mA / Máx. = 86mA

APR-ZX8 Módulo de Expansión de 8 Zonas 3 Min. = 29mA / Máx. = 31mA MG-RPT1 Módulo Repetidor Inalámbrico Magellan 2 Promedio =57mA VDMP3 Marcador Vocal Externo (Plug-In) 1 Min. = 28mA / Max. = 28mA IP100 Módulo Internet 1 Min. = 90mA / Max. = 120mA MG-RTX3 Módulo de Expansión Inalámbrico (sólo Spectra SP) 1 Min. = 61mA / Max. = 143mA

Planificación de Teclado Inalámbrico

Adhesivo de

Nº de Serie

MG32LRF 1

MG32LRF 2

Descripción

Zona En Trayectoria

(Punto de Entrada)

Zona En Trayectoria Zona En Trayectoria Zona En Trayectoria

MG32LRF 3

MG32LRF 4

MG32LRF 5

MG32LRF 6

MG32LRF 7

MG32LRF 8

Al borrar un teclado inalámbrico (MG32LRF) del sistema, las respectivas zonas de trayectoria StayD también son borradas.

6 Guía de Programación

Planificación de Sistema Cableado

IMPORTANTE: Máximo de 3 módulos APR-ZX8.

Adhesivo de

Nº de Serie

Teclado 1/ APR-ZX8

Teclado 2/ APR-ZX8

Teclado 3/ APR-ZX8

Teclado 4/ APR-ZX8

Teclado 5/ APR-ZX8

Teclado 6/ APR-ZX8

Descripción

Zona En Trayectoria

(Punto de Entrada)

Zona En Trayectoria Zona En Trayectoria Zona En Trayectoria

Teclado 7/ APR-ZX8

Teclado 8/ APR-ZX8

Teclado 9/ APR-ZX8

Teclado 10/ APR-ZX8

Teclado 11/ APR-ZX8

Teclado 12/ APR-ZX8

Teclado 13/ APR-ZX8

Teclado 14/ APR-ZX8

Teclado 15/ APR-ZX8

Magellan / Spectra SP 7

Planificación de Sistema Inalámbrico

Adhesivo de Nº de Serie Descripción Adhesivo de Nº de Serie Descripción

PGM 1 PGM 9

PGM 2 PGM 10

PGM 3 PGM 11

PGM 4 PGM 12

PGM 5 PGM 13

PGM 6 PGM 14

PGM 7 PGM 15

PGM 8 PGM 16

Adhesivo de Nº de Serie Descripción Adhesivo de Nº de Serie Descripción

Repetidor 1 Repetidor 2

8 Guía de Programación

Adhesivo de Nº Serie Descripción Inalámbrico/APR-ZX8Zona # de Zona EnCasaNoche Total Inalámbrico/APR-ZX8 Zona # de Zona EnCasaNoche Total

Armado cuando…

Adhesivo de Nº Serie Descripción

Armado cuando…

Zona

NNN

Zona

NNN

Zona

NNN

Zona

NNN

Zona

Magellan / Spectra SP 9

NNN

Zona

NNN

Programación de Zonas

Para la programación de zonas en teclado, ver página 16.

Definiciones de Zona Armado En Casa Armado de Noche Armado Total Definiciones de Zona 01 = Retardo de Entrada 1 Retardo de Entrada 1 Retardo Entrada 1 Retardo Entrada 1 11 = Fuego Instantáneo† 02 = Retardo de Entrada 2 Retardo de Entrada 2 Retardo Entrada 2 Retardo Entrada 2 12 = Fuego con Retardo† 03 = Retardo de Entrada 1

(Armado Total) 04 = Retardo de Entrada 2

(Armado Total)

05 = Seguimiento Seguimiento* Seguimiento* Seguimiento* 15 = 24Hr. Avisador 06 = Sigue (Armado Noche /Total) 07 = Sigue (Armado Total) 08 = Instantáneo Instantáneo* Instantáneo* Instantáneo* 18 = 24Hr. Gas 09 = Instant. (Armado Noche/Total) 10 = Instantáneo (Armado Total)

* Instant. - Flexible = Zona sigue retardo en sección [720], (de fábrica es 15 seg. / 0 = zona instant.) 24 = Seguimiento Sin

** Solo zonas en placa de central cableada 25 = Llave Sostenida**

No Armado No Armado Retardo Entrada 1 13 = Fuego Instantáneo

Silencioso†

No Armado No Armado Retardo Entrada 2 14 = Fuego Silencioso

con Retardo†

No Armado Seguimiento* Seguimiento 16 = 24Hr. Alarma de Robo No Armado No Armado Seguimiento 17 = 24Hr. Atraco

No Armado Instantáneo* Instantánea 19 = 24Hr. Calor No Armado No Armado Instantánea 20 = 24Hr. Agua

21 = 24Hr. Hielo 22 = 24hr. Pánico 23 = Instantáneo Sin

Prealarma

† Las entradas del APR-ZX8 no aceptan las zonas de fuego.

En instalaciones de detectores de humo de 2 cables (no compatibles con SP5500), sólo se aplican

estas definiciones a la Entrada de Zona 1. La sección [706], opción [3] debe estar habilitada.

Para instalaciones de detectores de humo de 4 cables, usar cualquier entrada de zona en placa de

la central.

Asignación de Partición

[1]- Partición 1

[2]- Partición 2 [3]- Ambas Particiones

[1] = Autodesactivación de Zona [2] = Zona Anulable [3] = Supervisión de RF

[4] [5]

OFF OFF Alarma Audible

OFF ON Alarma Pulsada ON OFF Alarma Silenciosa ON ON Sólo Reporte [6] = Zona Inteligente [7] = Retardo transmisión alarma

[8] = Zona Forzada

Opciones de Zona

[1]- N/A [2]- N/A [3]- N/A [4] OFF = Desarmado

[5] = Sólo Arma [6] = Armado En Casa* [7] = Armado Noche* [8] = N/A

* Seleccionar sólo uno. Si todo está off, la llave arma normal.

26 = Llave Momentánea**

Opciones de Llave (25-26)

ON = Desarma sólo si armado En Casa/Noche

10 Guía de Programación

Zona* Sección

Definición

de Zona

Partición

Opciones de

Zona

Sección

NS de Inalámbrico o pulsar

sabotaje /aprendizaje

Para borrar, ingresar 000000

Zona 1: __________________________

Zona 2: __________________________ [002]

Zona 3: __________________________ [003] Zona 4: __________________________ [004]

Zona 5: __________________________ [005] Zona 6: __________________________ [006]

Zona 7: __________________________ [007] Zona 8: __________________________ [008]

Zona 9: __________________________ [009] Zona 10: _________________________ [010]

Zona 11: _________________________ [011] Zona 12: _________________________ [012]

Zona 13: _________________________ [013] Zona 14: _________________________ [014]

Zona 15: _________________________ [015] Zona 16: _________________________ [016]

[001]

_____/_____

_____

12345678

[061] ____/____/____/____/____/____ [062] ____/____/____/____/____/____

[063] ____/____/____/____/____/____ [064] ____/____/____/____/____/____

[065] ____/____/____/____/____/____ [066] ____/____/____/____/____/____

[067] ____/____/____/____/____/____ [068] ____/____/____/____/____/____

[069] ____/____/____/____/____/____ [070] ____/____/____/____/____/____

[071] ____/____/____/____/____/____ [072] ____/____/____/____/____/____

[073] ____/____/____/____/____/____ [074] ____/____/____/____/____/____

[075] ____/____/____/____/____/____ [076] ____/____/____/____/____/____

Zona 17: _________________________ [017] Zona 18: _________________________ [018]

Zona 19: _________________________ [019] Zona 20: _________________________ [020]

Zona 21: _________________________ [021] Zona 22: _________________________ [022]

Zona 23: _________________________ [023] Zona 24: _________________________ [024]

Zona 25: _________________________ [025] Zona 26: _________________________ [026]

Zona 27: _________________________ [027] Zona 28: _________________________ [028]

Zona 29: _________________________ [029] Zona 30: _________________________ [030]

Zona 31: _________________________ [031] Zona 32: _________________________ [032]

_____/_____

_____

12345678

[077] ____/____/____/____/____/____ [078] ____/____/____/____/____/____

[079] ____/____/____/____/____/____ [080] ____/____/____/____/____/____

[081] ____/____/____/____/____/____ [082] ____/____/____/____/____/____

[083] ____/____/____/____/____/____ [084] ____/____/____/____/____/____

[085] ____/____/____/____/____/____ [086] ____/____/____/____/____/____

[087] ____/____/____/____/____/____ [088] ____/____/____/____/____/____

[089] ____/____/____/____/____/____ [090] ____/____/____/____/____/____

[091] ____/____/____/____/____/____ [092] ____/____/____/____/____/____

*Ver las tabla de Reconocimiento de Zonas en página 12 y página 13.

Consultar el Menú Rápido del Instalador en página 3.

Magellan / Spectra SP 11

Reconocimiento de Zonas (Serie MG)

MG5000

Sin ZTA

Zona 1: Entrada de Central 1 Entrada de Central 1A Entrada de Central 1 Entrada de Central 1A

Zona 2: Entrada de Central 2 Entrada de Central 2A Entrada de Central 2 Entrada de Central 2A Zona 3: Entrada de ZX8 A 1 Entrada de Central 1B Entrada de Central 3 Entrada de Central 3A

Zona 4: Entrada 2 Entrada de Central 2B Entrada de Central 4 Entrada de Central 4A Zona 5: Entrada 3 Entrada de ZX8 A 1 Entrada de Central 5 Entrada de Central 5A Zona 6: Entrada 4 Entrada 2 Entrada de ZX8 A 1 Entrada de Central 1B

Zona 7: Entrada 5 Entrada 3 Entrada 2 Entrada de Central 2B

Zona 8: Entrada 6 Entrada 4 Entrada 3 Entrada de Central 3B

Zona 9: Entrada 7 Entrada 5 Entrada 4 Entrada de Central 4B

Zona 10: Entrada 8 Entrada 6 Entrada 5 Entrada de Central 5B Zona 11: Entrada de ZX8 B 1 Entrada 7 Entrada 6 Entrada de ZX8 A 1

Zona 12: Entrada 2 Entrada 8 Entrada 7 Entrada 2 Zona 13: Entrada 3 Entrada de ZX8 B 1 Entrada 8 Entrada 3 Zona 14: Entrada 4 Entrada 2 Entrada de ZX8 B 1 Entrada 4

Zona 15: Entrada 5 Entrada 3 Entrada 2 Entrada 5

Zona 16: Entrada 6 Entrada 4 Entrada 3 Entrada 6

Zona 17: Entrada 7 Entrada 5 Entrada 4 Entrada 7

Zona 18: Entrada 8 Entrada 6 Entrada 5 Entrada 8 Zona 19: Entrada de ZX8 C 1 Entrada 7 Entrada 6 Entrada de ZX8 B 1

Zona 20: Entrada 2 Entrada 8 Entrada 7 Entrada 2 Zona 21: Entrada 3 Entrada de ZX8 C 1 Entrada 8 Entrada 3 Zona 22: Entrada 4 Entrada 2 Entrada de ZX8 C 1 Entrada 4

Zona 23: Entrada 5 Entrada 3 Entrada 2 Entrada 5

Zona 24: Entrada 6 Entrada 4 Entrada 3 Entrada 6

Zona 25: Entrada 7 Entrada 5 Entrada 4 Entrada 7

Zona 26: Entrada 8 Entrada 6 Entrada 5 Entrada 8 Zona 27: N/A Entrada 7 Entrada 6 Entrada de ZX8 C 1

Zona 28: N/A Entrada 8 Entrada 7 Entrada 2

Zona 29: N/A N/A Entrada 8 Entrada 3

Zona 30: N/A N/A N/A Entrada 4

Zona 31: N/A N/A N/A Entrada 5

Zona 32: N/A N/A N/A Entrada 6

MG5000

ZTA

MG5050

Sin ZTA

MG5050

ZTA

Configuración de puentes para el APR-ZX8: A = Central +1, B = Central + 9, C = Central + 17.

Si una zona ya está programada y se asigna un dispositivo a la misma zona, una zona inalámbrica se superpone a una zona en teclado /cableada, y una zona en teclado se superpone a una zona cableada.

12 Guía de Programación

Reconocimiento de Zonas (Serie SP)

SP5500

Sin ZTA

Zona 1: Entrada de Central 1 Entrada de Central 1A Entrada de Central 1 Entrada de Central 1A Entrada de Central 1 Entrada de Central 1A

Zona 2: Entrada de Central 2 Entrada de Central 2A Entrada de Central 2 Entrada de Central 2A Entrada de Central 2 Entrada de Central 2A

Zona 3: Entrada de Central 3 Entrada de Central 3A Entrada de Central 3 Entrada de Central 3A Entrada de Central 3 Entrada de Central 3A

Zona 4: Entrada de Central 4 Entrada de Central 4A Entrada de Central 4 Entrada de Central 4A Entrada de Central 4 Entrada de Central 4A

Zona 5: Entrada de Central 5 Entrada de Central 5A Entrada de Central 5 Entrada de Central 5A Entrada de Central 5 Entrada de Central 5A

Zona 6:

Zona 7: Entrada 2 Entrada de Central 2B Entrada de Central 7 Entrada de Central 7A Entrada de Central 7 Entrada de Central 7A

Zona 8: Entrada 3 Entrada de Central 3B Entrada de Central 8 Entrada de Central 8A Entrada de Central 8 Entrada de Central 8A Zona 9: Entrada 4 Entrada de Central 4B Entrada de ZX8 A 1 Entrada de Central 1B Entrada de Central 9 Entrada de Central 9A

Zona 10: Entrada 5 Entrada de Central 5B Entrada 2 Entrada de Central 2B

Zona 11: Entrada 6 Entrada de ZX8 A 1 Entrada 3 Entrada de Central 3B

Zona 12: Entrada 7 Entrada 2 Entrada 4 Entrada de Central 4B

Zona 13: Entrada 8 Entrada 3 Entrada 5 Entrada de Central 5B

Zona 14: Entrada de ZX8 B 1 Entrada 4 Entrada 6 Entrada de Central 6B

Zona 15: Entrada 2 Entrada 5 Entrada 7 Entrada de Central 7B

Zona 16: Entrada 3 Entrada 6 Entrada 8 Entrada de Central 8B

Zona 17: Entrada 4 Entrada 7 Entrada de ZX8 B 1 Entrada de ZX8 A 1 Entrada de ZX8 A 1 Entrada de Central 1B

Zona 18: Entrada 5 Entrada 8 Entrada 2 Entrada 2 Entrada 2 Entrada de Central 2B Zona 19: Entrada 6 Entrada de ZX8 B 1 Entrada 3 Entrada 3 Entrada 3 Entrada de Central 3B

Zona 20: Entrada 7 Entrada 2 Entrada 4 Entrada 4 Entrada 4 Entrada de Central 4B

Zona 21: Entrada 8 Entrada 3 Entrada 5 Entrada 5 Entrada 5 Entrada de Central 5B Zona 22: Entrada de ZX8 C 1 Entrada 4 Entrada 6 Entrada 6 Entrada 6 Entrada de Central 6B

Zona 23: Entrada 2 Entrada 5 Entrada 7 Entrada 7 Entrada 7 Entrada de Central 7B

Zona 24: Entrada 3 Entrada 6 Entrada 8 Entrada 8 Entrada 8 Entrada de Central 8B Zona 25: Entrada 4 Entrada 7 Entrada de ZX8 C 1 Entrada de ZX8 B 1 Entrada de ZX8 B 1 Entrada de Central 9B

Zona 26: Entrada 5 Entrada 8 Entrada 2 Entrada 2 Entrada 2 Entrada Central 10B Zona 27: Entrada 6 Entrada de ZX8 C 1 Entrada 3 Entrada 3 Entrada 3 Entrada Central 11B

Zona 28: Entrada 7 Entrada 2 Entrada 4 Entrada 4 Entrada 4 Entrada Central 12B

Zona 29: Entrada 8 Entrada 3 Entrada 5 Entrada 5 Entrada 5 Entrada Central 13B

Zona 30: N/A Entrada 4 Entrada 6 Entrada 6 Entrada 6 Entrada Central 14B

Zona 31: N/A Entrada 5 Entrada 7 Entrada 7 Entrada 7 Entrada Central 15B

Zona 32: N/A Entrada 6 Entrada 8 Entrada 8 Entrada 8 Entrada Central 16B

Entrada ZX8 de

Central 1

SP5500

ZTA

Entrada de Central 1B Entrada de Central 6 Entrada de Central 6A Entrada de Central 6 Entrada de Central 6A

SP6000

Sin ZTA

SP6000

ZTA

SP7000

Sin ZTA

Entrada de Central 10Entrada de Central

Entrada de Central 11Entrada de Central

Entrada de Central 12Entrada de Central

Entrada de Central 13Entrada de Central

Entrada de Central 14Entrada de Central

Entrada de Central 15Entrada de Central

Entrada de Central 16Entrada de Central

SP7000

ZTA

10A

11A

12A

13A

14A

15A

16A

Configuración de puentes para el APR-ZX8: A = Central +1, B = Central + 9, C = Central + 17.

Si una zona ya está programada y se asigna un dispositivo a la misma zona, una zona inalámbrica se superpone a una zona en teclado /cableada, y una zona en teclado se superpone a una zona cableada.

Magellan / Spectra SP 13

Tiempos de Zona (Serie MG)

Sección MG5000 MG5050 Datos Descripción (De Fábrica 060) [041] Zona 1 (Z1): (Z1): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 1 [042] Zona 2 (Z2): (Z2): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 2 [043] Zona 3 (Z1 con ZTA): (Z3): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 3 [044] Zona 4 (Z2 con ZTA): (Z4): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 4 [045] Zona 5 (Z5): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 5 [046] Zona 6 (Z1 con ZTA): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 6 [047] Zona 7 (Z2 con ZTA): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 7 [048] Zona 8 (Z3 con ZTA): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 8 [049] Zona 9 (Z4 con ZTA): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 9 [050] Zona 10 (Z5 con ZTA): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 10 [051] Zona 11 ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 11 [052] Zona 12 ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 12 [053] Zona 13 ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 13 [054] Zona 14 ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 14 [055] Zona 15 ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 15 [056] Zona 16 ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 16

Tiempos de Zona (Serie SP)

Sección SP5500 SP6000 SP7000* Datos Descripción (De Fábrica

060) [041] Zona 1 (Z1): (Z1): (Z1): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 1 [042] Zona 2 (Z2): (Z2): (Z2): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 2 [043] Zona 3 (Z3): (Z3): (Z3): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 3 [044] Zona 4 (Z4): (Z4): (Z4): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 4 [045] Zona 5 (Z5): (Z5): (Z5): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 5 [046] Zona 6 (Z1 con ZTA): (Z6): (Z6): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 6 [047] Zona 7 (Z2 con ZTA): (Z7): (Z7): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 7 [048] Zona 8 (Z3 con ZTA): (Z8): (Z8): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 8 [049] Zona 9 (Z4 con ZTA): (Z1 con ZTA): (Z9): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 9 [050] Zona 10 (Z5 con ZTA): (Z2 con ZTA): (Z10): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 10 [051] Zona 11 (Z3 con ZTA): (Z11): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 11 [052] Zona 12 (Z4 con ZTA): (Z12): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 12 [053] Zona 13 (Z5 con ZTA): (Z13): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 13 [054] Zona 14 (Z6 con ZTA): (Z14): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 14 [055] Zona 15 (Z7 con ZTA): (Z15): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 15 [056] Zona 16 (Z8 con ZTA): (Z16): ____/____/____ (000 a 255) x 10ms Velocidad Zona Cableada 16

* SP7000: Para las zonas 17-32 (ZTZ), el tiempo de zona está definido en 60 segundos.

Fuerza de Señal del Transmisor Inalámbrico

Sección Sección Sección Sección [101] Zona 1 [109] Zona 9 [117] Zona 17 [125] Zona 25 [102] Zona 2 [110] Zona 10 [118] Zona 18 [126] Zona 26 [103] Zona 3 [111] Zona 11 [119] Zona 19 [127] Zona 27 [104] Zona 4 [112] Zona 12 [120] Zona 20 [128] Zona 28 [105] Zona 5 [113] Zona 13 [121] Zona 21 [129] Zona 29 [106] Zona 6 [114] Zona 14 [122] Zona 22 [130] Zona 30 [107] Zona 7 [115] Zona 15 [123] Zona 23 [131] Zona 31 [108] Zona 8 [116] Zona 16 [124] Zona 24 [132] Zona 32

Indicador de Fuerza de Señal

Para ver la fuerza de señal del transmisor inalámbrico, pulsar el interruptor antisabotaje del transmisor inalámbrico mientras se esté en la sección respectiva.

14 Guía de Programación

8 a 10 / 3 tonos = Mejor señal 5 a 7 / 2 tonos = Señal promedio 1 a 4 / 1 tono = Señal débil (Reubicar)

Códigos de Reporte de Zonas (De fábrica = FF)

Sección Alarma Restauración de Alarma Antisabotaje Restaur. de Sabotaje [141] Zona 1: _____/_____ _____/_____ _____/_____ _____/_____ [142] Zona 2: _____/_____ _____/_____ _____/_____ _____/_____ [143] Zona 3: _____/_____ _____/_____ _____/_____ _____/_____ [144] Zona 4: _____/_____ _____/_____ _____/_____ _____/_____ [145] Zona 5: _____/_____ _____/_____ _____/_____ _____/_____ [146] Zona 6: _____/_____ _____/_____ _____/_____ _____/_____ [147] Zona 7: _____/_____ _____/_____ _____/_____ _____/_____ [148] Zona 8: _____/_____ _____/_____ _____/_____ _____/_____ [149] Zona 9: _____/_____ _____/_____ _____/_____ _____/_____ [150] Zona 10: _____/_____ _____/_____ _____/_____ _____/_____ [151] Zona 11: _____/_____ _____/_____ _____/_____ _____/_____ [152] Zona 12: _____/_____ _____/_____ _____/_____ _____/_____ [153] Zona 13: _____/_____ _____/_____ _____/_____ _____/_____ [154] Zona 14: _____/_____ _____/_____ _____/_____ _____/_____ [155] Zona 15: _____/_____ _____/_____ _____/_____ _____/_____ [156] Zona 16: _____/_____ _____/_____ _____/_____ _____/_____ [157] Zona 17: _____/_____ _____/_____ _____/_____ _____/_____ [158] Zona 18: _____/_____ _____/_____ _____/_____ _____/_____ [159] Zona 19: _____/_____ _____/_____ _____/_____ _____/_____ [160] Zona 20: _____/_____ _____/_____ _____/_____ _____/_____ [161] Zona 21: _____/_____ _____/_____ _____/_____ _____/_____ [162] Zona 22: _____/_____ _____/_____ _____/_____ _____/_____ [163] Zona 23: _____/_____ _____/_____ _____/_____ _____/_____ [164] Zona 24: _____/_____ _____/_____ _____/_____ _____/_____ [165] Zona 25: _____/_____ _____/_____ _____/_____ _____/_____ [166] Zona 26: _____/_____ _____/_____ _____/_____ _____/_____ [167] Zona 27: _____/_____ _____/_____ _____/_____ _____/_____ [168] Zona 28: _____/_____ _____/_____ _____/_____ _____/_____ [169] Zona 29: _____/_____ _____/_____ _____/_____ _____/_____ [170] Zona 30: _____/_____ _____/_____ _____/_____ _____/_____ [171] Zona 31: _____/_____ _____/_____ _____/_____ _____/_____ [172] Zona 32: _____/_____ _____/_____ _____/_____ _____/_____

Ver la Valores Deci males y Hexade cim ales en página 53.

Magellan / Spectra SP 15

Programación del Teclado

Asignación de Número de Zona en Teclado

Paso Acción Detalles 1 [ENTRAR] + [CÓD. DE INSTALADOR]

(de fábrica: 0000 / 000000)

[ARM] + [EN CASA] = parpadean. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

2 3 [NÚMERO DE ZONA] + [ENTRAR]* MG32LED/MG32LCD = 2 dígitos: 01 a 32

Pulsar y mantener (3seg)

[ARM] + [EN CASA] = encendidas

MG10LEDV/H = 1 dígito: 1 a 0(10) * Para borrar un número de zona en teclado, pulsar [BORRAR], luego [ENTRAR].

Asignación de Zona en Punto de Entrada (StayD)

Paso Acción Detalles 1 [ENTRAR] + [CÓD. DE INSTALADOR]

(de fábrica: 0000 / 000000) 2 Pulsar y mantener [OFF] (3seg) [ARM] + [EN CASA] = encendidas 3 [NÚMERO DE ZONA]* MG32LED/MG32LCD = 2 dígitos: 01 a 32

4 [ENTRAR] Pulsar [ENTRAR] para guardar y salir

[ARM] + [EN CASA] = parpadean.

MG10LEDV/H = 1 dígito: 1 a 0(10) * La primera zona programada es designada como punto de entrada y parpadea. Se puede añadir hasta tres zonas adicionales en la trayectoria, estas zonas se iluminan y permanecen encendidas.

16 Guía de Programación

Programación de Salidas Programables

Eventos de Activación /Desactivación de Salidas Programables

Sección Grupo de Eventos # Subgrupo #

[220] PGM 1: Evento de Activación (____/____) (____/____) (____/____) 08/99/99* [221] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [222] PGM 2: Evento de Activación (____/____) (____/____) (____/____) 09/99/99† [223] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [224] PGM 3: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [225] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [226] PGM 4: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [227] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [228] PGM 5: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [229] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [230] PGM 6: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [231] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [232] PGM 7: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [233] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00

Partición # (99 para ambas particiones)

De fábrica

[234] PGM 8: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [235] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [236] PGM 9: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [237] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [238] PGM 10: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [239] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [240] PGM 11: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [241] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [242] PGM 12: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [243] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [244] PGM 13: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [245] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [246] PGM 14: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [247] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [248] PGM 15: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [249] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00 [250] PGM 16: Evento de Activación (____/____) (____/____) (____/____) 00/00/00 [251] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00

* Sección [220] Evento de Activación de PGM 1 de fábrica = (Opción B de Asignación de Control Remoto) Botón pulsado en cualquier remoto/ partición. †Sección [222] Evento de Activación de PGM 2 de fábrica = (Opción C de Asignación de Control Remoto) Botón pulsado en cualquier remoto/ partición. Ver la Tabla de Opciones de Botones en la página 26.

Magellan / Spectra SP 17

Descripción de Eventos

Grupo de Eventos # Subgrupo #

00 = Zona OK 01 = Zona abierta 02 = Estado de la partición 00 a 01= N/A

03 = Estado de Sirena (Sólo Partición 1) 00 = Sirena OFF

06 = Evento que no puede ser reportado 00 = Fallo de línea telefónica

07 = Acceso con control remoto 01 a 32 = Número de control remoto 08 = Botón pulsado en control remoto

(Ver la opción “B” del botón en la página 26)

09 = Botón Pulsado en control remoto

(Ver la opción “C” del botón en la página 26)

10 = Botón pulsado en control remoto

(Ver la opción “D” del botón en la página 26)

11 = Botón pulsado en control remoto

(Ver la opción “E” del botón en la página 26) 12 = Arranque frío en zona inalámbrica 01 a 32 = Número de zona

01 a 32 = Número de zona 99 = Cualquier número de zona

02= Alarma silenciosa. 03 = Alarma de zumbido 04 = Alarma Constante 05 = Alarma pulsada 06 = Luz estrobo 07 = Alarma detenida 08 = Pitido Activado (Sólo Partición 1) 09 = Pitido Desactivado (Sólo Partición 1) 10 = Circuito a tierra (Sólo Partición 1) 11 = Desarma Partición 12 = Arma partición 13 = Retardo de entrada iniciado 14 = Retardo de salida iniciado 15 = Retardo de prealarma 99 = Cualquier evento de estado de partición

01 = Sirena ON 02 = Pitido de sirena en armado 03 = Pitido de sirena en desarmado 99 = Cualquier evento de estado del sistema

ENTRAR] / [BORRAR] / [] fue pulsada (sólo Partición 1)

01 = [ 02 = N/A 03 = Armado en modo en casa 04 = Armado en modo noche 05 = Armado en modo forzado 06 = Armado total desde armado en casa 07 = Fallo al comunicar de PC (sólo Partición 1) 08 = Tecla Función 1 pulsada (teclas [1] y [2]) (sólo Partición 1) 09 = Tecla Función 2 pulsada (teclas [4] y [5]) (sólo Partición 1) 10 = Tecla Función 3 pulsada (teclas [7] y [8]) (sólo Partición 1) 11 = Tecla Función 4 pulsada (teclas [2] y [3]) (sólo Partición 1) 12 = Tecla Función 5 pulsada (teclas [5] y [6]) (sólo Partición 1) 13 = Tecla Función 6 pulsada (teclas [8] y [9]) (sólo Partición 1) 14 = Alarma generada por sabotaje 15 = Alarma generada por pérdida de supervisión 16 = N/A 17 = N/A 18 = N/A 19 = N/A 20 = Armado total al armar en modo Noche 21 = Actualización de Firmware (sólo Partición 1) 99 = Cualquier evento que no puede ser reportado

99 = Cualquier número de control remoto

99 = Cualquier número de zona

18 Guía de Programación

Grupo de Eventos # Subgrupo #

13 = Arranque frío en módulo inalámbrico (sólo Partición 1) 01 a 16 = Número de PGM

17 a 18 = Repetidor Inalámbrico 19 a 22 = Teclado Inalámbrico 99 = Cualquier número de PGM

14 = Programación de anulación 01 a 32 = Número de usuario 15 = Salida activada por código de usuario (sólo Partición 1) 16 = Señal de mantenimiento de detector de humo

inalámbrico

99 = Cualquier número de usuario 01 a 32 = Número de zona

99 = Cualquier número de zona

17 = Retardo de transmisión de alarma de zona 18 = Fuerza de señal de zona débil 1 (sólo Partición 1) 19 = Fuerza de señal de zona débil 2 (sólo Partición 1) 20 = Fuerza de señal de zona débil 3 (sólo Partición 1) 21 = Fuerza de señal de zona débil 4 (sólo Partición 1) 24 = Retardo de Fuego iniciado 01 a 32 = Número de zona

99 = Cualquier número de zona

25 = N/A 26 = Acceso a Software (VDMP3, IP100, NEware, WinLoad) 00 = Identificador no válido del origen

01 = WinLoad directamente 02 = WinLoad mediante módulo IP 03 = WinLoad mediante módulo GSM 04 = WinLoad mediante módem 05 = NEware directamente 06 = NEware mediante módulo IP 07 = NEware mediante módulo GSM 08 = NEware mediante módem 09 = IP100 directamente 10 = VDMP3 directamente 11 = VDMP3 mediante módulo GSM

27 = Evento de modulo bus 00 = Se añadió un módulo bus

01= Se retiró un módulo bus 02 = Fallo de Comunicación de Módulo RF Bidireccional 03 = Restauración de Comunicación de Módulo RF Bidireccional

28 = Paso por StayD confirmado 01 a 32 = Número de zona

99 = Cualquier número de zona

29 = Armado con usuario 01 a 32 = Número de usuario

99 = Cualquier número de usuario

30 = Armado especial 00 = Autoarmado (programado /sin movimiento)

01 = Tarde para cerrar 02 = Autoarmado sin movimiento 03 = Armado parcial 04 = Armado rápido 05 = Armado mediante WinLoad 06 = Armado con llave 99 = Cualquier armado especial

31 = Desarmado con usuario 01 a 32 = Número de usuario 32 = Desarmar después de alarma con usuario

99 = Cualquier número de usuario

33 = Alarma cancelada con usuario 34 = Desarmado especial 00 = Autoarmado cancelado (programado /sin movimiento)

01 = Desarmado mediante WinLoad 02 = Desarmado mediante WinLoad después de alarma 03 = Alarma cancelada mediante WinLoad 04 = Alarma de paramédicos cancelada 05 = Desarmado con llave 06 = Desarmado con llave después de alarma 07 = Alarma anulada con llave 99 = Cualquier desarmado especial

Magellan / Spectra SP 19

Grupo de Eventos # Subgrupo #

35 = Zona anulada 01 a 32 = Número de zona 36 = Zona en Alarma

99 = Cualquier número de zona

37 = Alarma de fuego 38 = Restauración de alarma de zona 39 = Restauración de alarma de fuego 40 = Alarma especial 00 = Pánico de urgencia no médica

01 = Pánico médico (alarma de pánico no está homologada UL) 02 = Pánico de incendio 03 = Cierre reciente 04 = Anulación Global 05 = Alarma de coacción 06 = Bloqueo del Teclado (sólo Partición 1) 99 = Cualquier evento de alarma especial

41 = Desconexión de zona 01 a 32 = Número de zona 42 = Zona saboteada

99 = Cualquier número de zona

43 = Restauración de sabotaje de zona 44 = Nuevo fallo

(Solo la Partición 1 excepto el subgrupo 07 = ambas particiones)

00 = N/A 01 = Fallo de CA 02 = Fallo de batería 03 = Sobrecarga de alimentación auxiliar 04 = Sobrecarga de corriente de sirena 05 = Sirena desconectada 06 = Pérdida de hora 07 = Fallo en circuito de fuego 08 = Fallo de comunicación con teléfono #1 de central receptora 09 = Fallo de comunicación con teléfono #2 de central receptora 10 = Fallo de comunicación con buscapersonas 11 = Fallo de comunicación con reporte vocal 12 = Interferencia RF 99 = Cualquier nuevo evento de fallo

45 = Fallo restaurado 00 = Restauración de línea telefónica

01 = Restauración de Fallo de CA 02 = Restauración de fallo de batería 03 = Restauración de sobrecarga de alimentación auxiliar 04 = Restauración de sobrecarga de corriente de sirena 05 = Restauración de sirena desconectada 06 = Restauración de pérdida de hora 07 = Restauración de fallo en circuito de fuego 12 = Restauración de interferencia RF 99 = Cualquier evento de restauración de fallo

46 = Nuevo fallo de modulo bus /inalámbrico (sólo Partición 1)

00 = Fallo de bus de comunicación 01 = Fallo de sabotaje 02 = Fallo de alimentación 03 = Fallo de batería 99 = Cualquier nuevo evento de fallo de módulo bus

47 = Restauración de fallo de modulo bus /inalámbrico (sólo Partición 1)

00 = Restauración de fallo de bus de comunicación 01 = Restauración de fallo de sabotaje 02 = Fallo de alimentación 03 = Fallo de batería 99 = Cualquier evento de restauración de fallo de módulo bus

48 = Especial (sólo Partición 1) 00 = Encendido del sistema

01 = Reporte de prueba 02 = Conexión de software 03 = Desconexión de software 04 = Instalador en modo de programación 05 = Instalador salió de modo de programación 06 = Mantenimiento en modo de programación 07 = Mantenimiento salió de modo de programación 08 = Retardo de fallo de sin cierre terminado 99 = Cualquier evento especial

20 Guía de Programación

Grupo de Eventos # Subgrupo #

49 = Batería baja en zona 01 a 32 = Número de zona 50 = Restauración de batería baja en zona

99 = Cualquier número de zona

51 = Fallo de supervisión de zona 52 = Restauración de supervisión de zona 53 = Fallo supervisión módulo inalámbrico (sólo Partición 1)

54 = Restaur. superv. módulo inalámbrico (sólo Partición 1) 55 = Fallo de módulo inalámbrico (sólo Partición 1)

01 a 16 = Salida 17 a 18 = Repetidor Inalámbrico 19 a 22 = Teclado Inalámbrico

56 = Restaur. sabotaje módulo inalámbrico (sólo Partición 1) 57 = Alarma no médica (paramédica) 01 a 32 = Número de usuario

99 = Cualquier número de usuario

58 = Zona forzada 01 a 32 = Número de zona 59 = Zona incluida

99 = Cualquier número de zona

64 = Estado del Sistema 00 = Sigue estado de LED de Armado*:

1. Impulsos de PGM rápidos en cualquier alarma

2. Impulsos PGM rápidos en retardo salida menor de 10 seg.

3. Impulsos PGM lentos en retardo de salida mayor de 10 seg.

4. PGM permanece encendida en armado

5. PGM apagada en desarmado * Este evento puede ser asignado a cualquier partición. Si es

asignado a ambas particiones, el evento de PGM sigue la prioridad de la lista de arriba, con el #1 como el de la más alta prioridad.

Consultar el Menú Rápido del Instalador en página 3 para la programación alternativa de la PGM.

Opciones de Salida Programable

De fábrica:

Negrita Opción OFF ON OFF ON

[1] Base de Tiempo de PGM (Off=Seg; On=Min) [2] Estado de PGM (Off=N.A., On=N.C.) [3] Supervisión de PGM [4] Modo Activación de PGM (Off=Constante; On=Impulsos) [5] PGM Pulsada una vez cada 30 seg. si sistema armado [6] PGM de Impulsos en cualquier alarma

[7]

[8] N/A N/A N/A N/A N/A N/A N/A N/A N/A

De fábrica:

Negrita Opción OFF ON

[1] Base de Tiempo de PGM (Off=Seg; On=Min) [2] Estado de PGM (Off=N.A., On=N.C.) [3] Supervisión de PGM [4] Modo de Activación PGM (Off=Constante, ON=impulsos) [5] PGM Pulsada una vez cada 30 seg. si sistema armado [6] PGM de Impulsos en cualquier alarma

[7]

[8] N/A N/A N/A N/A N/A N/A N/A N/A N/A

PGM de Impulsos en cualquier alarma OFF= Partición 1 On= Partición 2

Sección:

PGM 1

[261]

PGM 2

[262]

PGM 3

[263]

OFF ON OFF ON

PGM 4

[264]

 N  N  N  N  N  N  N  N N  N  N  N   N  N  N  N  N  N  N  N  N  N  N  N  N  N  N  N

PGM 5

[265]

PGM 6

[266]

OFF ON OFF ON OFF ON

PGM 7

[267]

PGM 8

[268]

 N  N  N  N  N  N  N  N

N  N  N  N   N  N  N  N  N  N  N  N  N  N  N  N  N  N  N  N

Magellan / Spectra SP 21

De fábrica:

Negrita Opción OFF ON

[1] Base de Tiempo de PGM (Off=Seg; On=Min) [2] Estado de PGM (Off=N.A., On=N.C.) [3] Supervisión de PGM [4] Modo de Activación PGM (Off=Constante; On=Impulsos) [5] PGM Pulsada una vez cada 30 seg. si sistema armado

[6] PGM de Impulsos en cualquier alarma

[7]

[8] N/A N/A N/A N/A N/A N/A N/A N/A N/A

PGM de Impulsos en cualquier alarma OFF= Partición 1 On= Partición 2

Sección:

PGM 9

[269]

PGM 10

[270]

OFF ON OFF ON OFF ON

PGM 11

[271]

PGM 12

[272]

 N  N  N  N  N  N  N  N N  N  N  N   N  N  N  N  N  N  N  N  N  N  N  N  N  N  N  N

De fábrica:

Negrita Opción OFF ON OFF ON OFF ON OFF ON

[6] PGM de Impulsos en cualquier alarma

[7] [8] N/A N/A N/A N/A N/A N/A N/A N/A N/A

PGM de Impulsos en cualquier alarma OFF= Partición 1 On= Partición 2

Sección:

PGM 13

[273]

PGM 14

[274]

PGM 15

[275]

PGM 16

[276]

 N  N  N  N  N  N  N  N N  N  N  N   N  N  N  N  N  N  N  N  N  N  N  N  N  N  N  N

Retardos de las Salidas Programables

Sección Datos de MG5000/SP5500 De fábrica = 005 Datos de MG5050/SP6000/SP7000 De fábrica = 005 [281] PGM 1*†: ___/___/___ ( 000 a 255 x 1 seg./mins.) ___/___/___ ( 000 a 255 x 1 seg./mins.) [282]:PGM 2*†: ___/___/___ ( 000 a 255 x 1 seg./mins.) ___/___/___ ( 000 a 255 x 1 seg./mins.) [283]:PGM 3†: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ ( 000 a 255 x 1 seg./mins.) [284]:PGM 4†: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ ( 000 a 255 x 1 seg./mins.) [285] PGM 5**: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) [286] PGM 6: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) [287] PGM 7: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) [288] PGM 8: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) [289] PGM 9: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) [290] PGM 10: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) [291]: PGM 11: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) [292] PGM 12: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) [293] PGM 13: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) [294] PGM 14: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) [295] PGM 15: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) [296] PGM 16: ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) ___/___/___ (001 / 005 / 015 / 030 x 1 seg./mins.) * = cableado (MG5000/SP5500) † = cableado (MG5050/SP6000/SP7000) ** = relé en placa (SP6000/SP7000)

22 Guía de Programación

Números de Serie de PGMs

Sección Nº de Serie de PGM Inalámbrica Sección Nº de Serie de PGM Inalámbrica [301] PGM 1: ____/____/____/____/____/____ [309] PGM 9: ____/____/____/____/____/____ [302] PGM 2: ____/____/____/____/____/____ [310] PGM 10: ____/____/____/____/____/____ [303] PGM 3: ____/____/____/____/____/____ [311] PGM 11: ____/____/____/____/____/____ [304] PGM 4: ____/____/____/____/____/____ [312] PGM 12: ____/____/____/____/____/____ [305] PGM 5: ____/____/____/____/____/____ [313] PGM 13: ____/____/____/____/____/____ [306] PGM 6: ____/____/____/____/____/____ [314] PGM 14: ____/____/____/____/____/____ [307] PGM 7: ____/____/____/____/____/____ [315] PGM 15: ____/____/____/____/____/____ [308] PGM 8: ____/____/____/____/____/____ [316] PGM 16: ____/____/____/____/____/____

Para borrar una PGM inalámbrica, ingresar [000000] en su sección respectiva. Para ver el número de serie, consultar la sección [960]. Para efectuar la asignación automática, pulsar el interruptor antisabotaje de la PGM mientras se esté en la sección respectiva.

Consultar el Menú Rápido del Instalador en página 3 para la programación alternativa de la PGM.

Fuerza de Señal de PGM inalámbrica

Sección Sección [321] Fuerza de Señal de PGM 1 Inalámbrica [329] Fuerza de Señal de PGM 9 Inalámbrica [322] Fuerza de Señal de PGM 2 Inalámbrica [330] Fuerza de Señal de PGM 10 Inalámbrica [323] Fuerza de Señal de PGM 3 Inalámbrica [331] Fuerza de Señal de PGM 11 Inalámbrica [324] Fuerza de Señal de PGM 4 Inalámbrica [332] Fuerza de Señal de PGM 12 Inalámbrica [325] Fuerza de Señal de PGM 5 Inalámbrica [333] Fuerza de Señal de PGM 13 Inalámbrica [326] Fuerza de Señal de PGM 6 Inalámbrica [334] Fuerza de Señal de PGM 14 Inalámbrica [327] Fuerza de Señal de PGM 7 Inalámbrica [335] Fuerza de Señal de PGM 15 Inalámbrica [328] Fuerza de Señal de PGM 8 Inalámbrica [336] Fuerza de Señal de PGM 16 Inalámbrica

Indicador de Fuerza de Señal

Para ver la fuerza de señal de la PGM inalámbrica, pulsar su interruptor antisabotaje mientras se esté en la sección respectiva.

8 a 10 / 3 tonos = Mejor señal 5 a 7 / 2 tonos = Señal promedio 1 a 4 / 1 tono = Señal débil (Reubicar)

Reconocimiento de PGM

MG5000/SP5500 MG5050/SP6000/SP7000

PGM 1 Salida 1 de la Central Salida 1 de la Central PGM 2 Salida 2 de la Central Salida 2 de la Central PGM 3 N/A Salida 3 de la Central PGM 4 N/A Salida 4 de la Central PGM 5 N/A Relé de la Central PGM 6 ZX8 ID= 1 Salida ZX8 ID= 1 Salida PGM 7 ZX8 ID= 2 Salida ZX8 ID= 2 Salida PGM 8 ZX8 ID= 3 Salida ZX8 ID= 3 Salida PGM 9 N/A N/A PGM 10 N/A N/A PGM 11 N/A N/A PGM 12 N/A N/A PGM 13 RTX3 Salida 1 RTX3 Salida 1 PGM 14 RTX3 Salida 2 RTX3 Salida 2 PGM 15 RTX3 Salida 3 RTX3 Salida 3 PGM 16 RTX3 Salida 4 RTX3 Salida 4

Un módulo PGM inalámbrico puede ser asignado a cualquier PGM. Funcionará de manera paralela con la Salida de la Central.

Magellan / Spectra SP 23

Programación del Usuario

Ver el Menú Rápido del Instalador en página 3 para la programación del código de instalador o de asistencia técnica. Ver el Menú Rápido de Maestro en el Manual del Usuario para la programación del código de usuario y del control remoto.

Códigos del Sistema

Sección Datos Descripción [395] ____/____/____(147 para bloquear, otro para desbloquear) Bloqueo de Código de Instalador (de fábrica: 000) [397] ____/____/____/____/____/____ Código de Instalador (De fábrica = 000000)* [398] ____/____/____/____/____/____ Código de Asistencia Técnica (sin código de fábrica) [399] ____/____/____/____/____/____ Código Maestro del Sistema (de fábrica = 123456)*

*4 ó 6 dígitos de acuerdo a la sección [701] opción [1]. La central retira automáticamente los últimos 2 dígitos del código de acceso de usuario si se cambia la extensión del código de 6 a 4 dígitos. Sin embargo, si la extensión del código de acceso de usuario se cambia de 4 a 6 dígitos, la central añade 2 dígitos al final usando los primeros dos dígitos.

Tabla de Acceso Limitado del Código de Mantenimiento

Estas son las secciones a las cuales el código de mantenimiento no puede acceder:

[395] Bloqueo de código de instalador [816] Nº de teléfono 2 de central receptora [397] Código de instalador [817] Nº de teléfono de respaldo de central receptora [398] Código de mantenimiento [910] Identificador de la Central [815] Nº de teléfono 1 de central receptora [911] Contraseña de PC

Opciones de Código de Usuario

Opciones de Usuario 1 – Acceso a Partición 1 5 – Armado Forzado (Armado Normal /Noche /En Casa)

2 – Acceso a Partición 2 6 - Sólo Arma

3 - Programación de Anulación 7 – Sólo Activación de PGM 4 - Armado En Casa /Noche 8 - Coacción

Al acceder a sección [400], la central copia los valores de dicha sección a todas las opcion es de usuarios- [404] a [432].

Sección Opciones Sección Opciones [400] Opción De Fábrica 1 2 3 4 5 6 7 8 [417] Usuario 17: 1 2 3 4 5 6 7 8 [401] Maestro del Sistema: 1 2 3 4 5 6 7 8 [418] Usuario 18: 1 2 3 4 5 6 7 8 [402] Maestro 1: 1 2 3 4 5 6 7 8 [419] Usuario 19: 1 2 3 4 5 6 7 8 [403] Maestro 2: 1 2 3 4 5 6 7 8 [420] Usuario 20: 1 2 3 4 5 6 7 8 [404] Usuario 4: 1 2 3 4 5 6 7 8 [421] Usuario 21: 1 2 3 4 5 6 7 8 [405] Usuario 5: 1 2 3 4 5 6 7 8 [422] Usuario 22: 1 2 3 4 5 6 7 8 [406] Usuario 6: 1 2 3 4 5 6 7 8 [423] Usuario 23: 1 2 3 4 5 6 7 8 [407] Usuario 7: 1 2 3 4 5 6 7 8 [424] Usuario 24: 1 2 3 4 5 6 7 8 [408] Usuario 8: 1 2 3 4 5 6 7 8 [425] Usuario 25 1 2 3 4 5 6 7 8 [409] Usuario 9: 1 2 3 4 5 6 7 8 [426] Usuario 26: 1 2 3 4 5 6 7 8 [410] Usuario 10: 1 2 3 4 5 6 7 8 [427] Usuario 27: 1 2 3 4 5 6 7 8 [411] Usuario 11: 1 2 3 4 5 6 7 8 [428] Usuario 28: 1 2 3 4 5 6 7 8 [412] Usuario 12: 1 2 3 4 5 6 7 8 [429] Usuario 29: 1 2 3 4 5 6 7 8 [413] Usuario 13: 1 2 3 4 5 6 7 8 [430] Usuario 30: 1 2 3 4 5 6 7 8 [414] Usuario 14: 1 2 3 4 5 6 7 8 [431] Usuario 31: 1 2 3 4 5 6 7 8 [415] Usuario 15: 1 2 3 4 5 6 7 8 [432] Usuario 32: 1 2 3 4 5 6 7 8 [416] Usuario 16: 1 2 3 4 5 6 7 8

Las opciones de código Maestro del Sistema, Maestro 1 y Maestro no pueden ser modificadas. Sin embargo, si el sistema no tiene particiones, las opciones del código Maestro 2 son iguales a las del Maestro 1.

24 Guía de Programación

Códigos de Reporte de Usuario (de fábrica = FF)

Sección Armado [471] Maestro S.: ____/____ ____/____ [487] Usuario 17: ____/____ ____/____

[472] Maestro 1: ____/____ ____/____ [488] Usuario 18: ____/____ ____/____ [473] Maestro 2: ____/____ ____/____ [489] Usuario 19: ____/____ ____/____ [474] Usuario 4: ____/____ ____/____ [490] Usuario 20: ____/____ ____/____ [475] Usuario 5: ____/____ ____/____ [491] Usuario 21: ____/____ ____/____ [476] Usuario 6: ____/____ ____/____ [492] Usuario 22: ____/____ ____/____ [477] Usuario 7: ____/____ ____/____ [493] Usuario 23: ____/____ ____/____ [478] Usuario 8: ____/____ ____/____ [494] Usuario 24: ____/____ ____/____ [479] Usuario 9: ____/____ ____/____ [495] Usuario 25: ____/____ ____/____ [480] Usuario 10: ____/____ ____/____ [496] Usuario 26: ____/____ ____/____ [481] Usuario 11: ____/____ ____/____ [497]: Usuario 27: ____/____ ____/____ [482] Usuario 12: ____/____ ____/____ [498] Usuario 28: ____/____ ____/____ [483] Usuario 13: ____/____ ____/____ [499] Usuario 29: ____/____ ____/____ [484] Usuario 14: ____/____ ____/____ [500] Usuario 30: ____/____ ____/____ [485] Usuario 15: ____/____ ____/____ [501] Usuario 31: ____/____ ____/____ [486] Usuario 16: ____/____ ____/____ [502] Usuario 32: ____/____ ____/____

Ver Valores Decimales y Hexadecimales en página 53.

Desarma /Cancela

Alarma

Sección Armado

Desarma /Cancela

Alarma

Asignación de Control Remoto (CR) a Usuario

Sección Nº de Serie de Control Remoto Sección Nº de Serie de Control Remoto [651] CR 1 para Usuario 1: ____/____/____/____/____/____ [667] CR 17 para Usuario 17: ____/____/____/____/____/____ [652] CR 2 para Usuario 2: ____/____/____/____/____/____ [668] CR 18 para Usuario 18: ____/____/____/____/____/____ [653] CR 3 para Usuario 3: ____/____/____/____/____/____ [669] CR 19 para Usuario 19: ____/____/____/____/____/____ [654] CR 4 para Usuario 4: ____/____/____/____/____/____ [670] CR 20 para Usuario 20: ____/____/____/____/____/____ [655] CR 5 para Usuario 5: ____/____/____/____/____/____ [671] CR 21 para Usuario 21: ____/____/____/____/____/____ [656] CR 6 para Usuario 6: ____/____/____/____/____/____ [672] CR 22 para Usuario 22: ____/____/____/____/____/____ [657] CR 7 para Usuario 7: ____/____/____/____/____/____ [673] CR 23 para Usuario 23: ____/____/____/____/____/____ [658] CR 8 para Usuario 8: ____/____/____/____/____/____ [674] CR 24 para Usuario 24: ____/____/____/____/____/____ [659] CR 9 para Usuario 9: ____/____/____/____/____/____ [675] CR 25 para Usuario 25: ____/____/____/____/____/____ [660] CR 10 para Usuario 10: ____/____/____/____/____/____ [676] CR 26 para Usuario 26: ____/____/____/____/____/____ [661] CR 11 para Usuario 11: ____/____/____/____/____/____ [677] CR 27 para Usuario 27: ____/____/____/____/____/____ [662] CR 12 para Usuario 12: ____/____/____/____/____/____ [678] CR 28 para Usuario 28: ____/____/____/____/____/____ [663] CR 13 para Usuario 13: ____/____/____/____/____/____ [679] CR 29 para Usuario 29: ____/____/____/____/____/____ [664] CR 14 para Usuario 14: ____/____/____/____/____/____ [680] CR 30 para Usuario 30: ____/____/____/____/____/____ [665] CR 15 para Usuario 15: ____/____/____/____/____/____ [681] CR 31 para Usuario 31: ____/____/____/____/____/____ [666] CR 16 para Usuario 16: ____/____/____/____/____/____ [682] CR 32 para Usuario 32: ____/____/____/____/____/____

Para borrar un control remoto, ingresar [000000] en su sección respectiva. Para ver el número de serie, consultar la sección [960]. Esta sección de la guía de programación es usada solamente para ver el número de serie del control remoto asignado. Para efectuar la asignación automática, pulsar un botón en el control remoto designado mientras se esté en la sección respectiva.

Consultar el Menú Rápido de Maestro en el Manual del Usuario para la programación del código de usuario y del control remoto.

Magellan / Spectra SP 25

Atribuciones de los Botones de Control Remoto

Cuando se accede a la sección [610], la central copia los valores guardados en dicha sección a todos los controles remoto.

Sección CR# Datos (De fábrica: 1BC_) Sección CR# Datos (De fábrica: 1BC_)

[610]

[611] 1

[612] 2

[613] 3

[614] 4

[615] 5

[616] 6

[617] 7

[618] 8

[619] 9

[620] 10

[621] 11

[622] 12

[623] 13

De fábrica

______ ______ ______ ______

[627] 17

[628] 18

[629] 19

[630] 20

[631] 21

[632] 22

[633] 23

[634] 24

[635] 25

[636] 26

[637] 27

[638] 28

[639] 29

[640] 30

______ ______ ______ ______

[624] 14

[625] 15

[626] 16

MG-REM1

= Botón de Desarme (no puede ser modificado)

______ ______ ______ ______

Vacío* - Botón deshabilitado 1 - Armado Normal /Forzado Normal 2 - Armado En Casa / Forzado En Casa 3 - N/A 4 - Armado de Noche /Forzado de Noche 5 - N/A 6 - N/A 7 - N/A 8 - Pánico 1 9 - Pánico 2 A - Pánico 3 B - Activación de PGM (Grupo de Eventos # 8, ver Programación de PGM) C - Activación de PGM (Grupo de Eventos # 9, ver Programación de PGM) D - Activación de PGM (Grupo de Eventos # 10, ver Programación de PGM)

MG-REM2

E - Activación de PGM (Grupo de Eventos # 11, ver Programación de PGM) F - Alarma paramédica

* Si no se ingresa un valor para un botón, el botón es deshabilitado.

[641] 31

[642] 32

______ ______ ______ ______

Tabla de Opciones de Botón

Ver la Valores Decimale s y Hexade cimale s en página 53.

26 Guía de Programación

Indicadores de Control Remoto Bidireccional (MG-REM2)

Indicadores de Armado Total /Forzado

Secuencia de luces LED Secuencia de Sonidos Acción

Verde Encendida Dos tonos Desarmado

Parpadeo lento de luz roja / verde Tono de Confirmación Retardo de salida

Roja Encendida Tono de Confirmación Armado / Retardo Entrada

Parpadeo rápido de luz roja Tono de alarma Alarma

Indicadores de Armado En Casa /Noche

Secuencia de luces LED Secuencia de Sonidos Acción

Verde Encendida Dos tonos Desarmado

Parpadeo lento de luz amarilla /verde Tono de Confirmación Retardo de salida

Luz amarilla encendida Tono de Confirmación Armado / Retardo Entrada

Parpadeo rápido de luz roja Tono de alarma Alarma

Otros Indicadores

Secuencia de luces LED Secuencia de Sonidos Acción

Luz amarilla encendida Tono de Confirmación PGM activada/desactivada

Magellan / Spectra SP 27

Programación de Repetidor Inalámbrico (MG-RPT1)

Asignación de Repetidor Inalámbrico

Sección Número de Serie del Repetidor Inalámbrico [545] Repetidor 1 ____/____/____/____/____/____/ [546] Repetidor 2 ____/____/____/____/____/____/

Para efectuar la asignación automática, pulsar el interruptor antisabotaje del repetidor inalámbrico mientras se esté en la sección respectiva.

Fuerza de Señal del Repetidor Inalámbrico

Sección [548] Fuerza de Señal del Repetidor Inalámbrico 1 [549] Fuerza de Señal del Repetidor Inalámbrico 2

Indicador de Fuerza de Señal

8 a 10 / 3 tonos = Mejor señal 5 a 7 / 2 tonos = Señal promedio 1 a 4 / 1 tono = Señal débil (Reubicar)

Para ver la fuerza de señal del repetidor inalámbrico, pulsar el interruptor antisabotaje del repetidor inalámbrico mientras se esté en la sección respectiva.

Opciones de Repetidor Inalámbrico

De fábrica:

Negrita Opción

[1] [2] [3] [4] [5] [6] [7] [8]

De fábrica:

Negrita Opción

[1] [2] [3] [4] [5] [6] [7] [8]

Repetir Señales del Teclado Inalámbrico 1

Repetir Señales del Teclado Inalámbrico 2

Repetir Señales del Teclado Inalámbrico 3

Repetir Señales del Teclado Inalámbrico 4

Repetir Señales del Teclado Inalámbrico 5

Repetir Señales del Teclado Inalámbrico 6

Repetir Señales del Teclado Inalámbrico 7

Repetir Señales del Teclado Inalámbrico 8

Repetir Señales de la Zona Inalámbrica 1

Repetir Señales de la Zona Inalámbrica 2

Repetir Señales de la Zona Inalámbrica 3

Repetir Señales de la Zona Inalámbrica 4

Repetir Señales de la Zona Inalámbrica 5

Repetir Señales de la Zona Inalámbrica 6

Repetir Señales de la Zona Inalámbrica 7

Repetir Señales de la Zona Inalámbrica 8

Sección:

MG-RPT1 #1

[551]

OFF ON OFF ON

MG-RPT1 #2

[561]

 N  N  N  N  N  N  N  N  N  N  N  N  N  N  N  N

MG-RPT1 #1

[552]

OFF ON OFF ON

MG-RPT1 #2

[562]

 N  N  N  N  N  N  N  N  N  N  N  N  N  N  N  N

28 Guía de Programación

De fábrica:

Negrita Opción

[1] [2] [3] [4] [5] [6] [7] [8]

Repetir Señales de la Zona Inalámbrica 9

Repetir Señales de la Zona Inalámbrica 10

Repetir Señales de la Zona Inalámbrica 11

Repetir Señales de la Zona Inalámbrica 12

Repetir Señales de la Zona Inalámbrica 13

Repetir Señales de la Zona Inalámbrica 14

Repetir Señales de la Zona Inalámbrica 15

Repetir Señales de la Zona Inalámbrica 16

Sección:

MG-RPT1 #1

[553]

OFF ON OFF ON

MG-RPT1 #2

[563]

 N  N  N  N  N  N  N  N  N  N  N  N  N  N  N  N

De fábrica:

Negrita Opción

[1] [2] [3] [4] [5] [6] [7] [8]

De fábrica:

Negrita Opción

[1] [2] [3] [4] [5] [6] [7] [8]

Repetir Señales de la Zona Inalámbrica 17

Repetir Señales de la Zona Inalámbrica 18

Repetir Señales de la Zona Inalámbrica 19

Repetir Señales de la Zona Inalámbrica 20

Repetir Señales de la Zona Inalámbrica 21

Repetir Señales de la Zona Inalámbrica 22

Repetir Señales de la Zona Inalámbrica 23

Repetir Señales de la Zona Inalámbrica 24

Repetir Señales de la Zona Inalámbrica 25 Repetir Señales de la Zona Inalámbrica 26 Repetir Señales de la Zona Inalámbrica 27 Repetir Señales de la Zona Inalámbrica 28 Repetir Señales de la Zona Inalámbrica 29 Repetir Señales de la Zona Inalámbrica 30 Repetir Señales de la Zona Inalámbrica 31 Repetir Señales de la Zona Inalámbrica 32

Sección:

MG-RPT1 #1

[554]

OFF ON OFF ON

MG-RPT1 #2

[564]

 N  N  N  N  N  N  N  N  N  N  N  N  N  N  N  N

MG-RPT1 #1

[555]

OFF ON OFF ON

MG-RPT1 #2

[565]

 N  N  N  N  N  N  N  N  N  N  N  N  N  N  N  N

Magellan / Spectra SP 29

De fábrica:

Negrita Opción

[1] [2] [3] [4] [5] [6] [7] [8]

Repetir Señales de la PGM Inalámbrica Bidireccional 1

Repetir Señales de la PGM Inalámbrica Bidireccional 2

Repetir Señales de la PGM Inalámbrica Bidireccional 3

Repetir Señales de la PGM Inalámbrica Bidireccional 4

Repetir Señales de la PGM Inalámbrica Bidireccional 5

Repetir Señales de la PGM Inalámbrica Bidireccional 6

Repetir Señales de la PGM Inalámbrica Bidireccional 7

Repetir Señales de la PGM Inalámbrica Bidireccional 8

Sección:

MG-RPT1 #1

[556]

OFF ON OFF ON

MG-RPT1 #2

[566]

 N  N  N  N  N  N  N  N  N  N  N  N  N  N  N  N

De fábrica:

Negrita Opción

[1] [2] [3] [4] [5] [6] [7] [8]

Repetir Señales de la PGM Inalámbrica Bidireccional 9

Repetir Señales de la PGM Inalámbrica Bidireccional 10

Repetir Señales de la PGM Inalámbrica Bidireccional 11

Repetir Señales de la PGM Inalámbrica Bidireccional 12

Repetir Señales de la PGM Inalámbrica Bidireccional 13

Repetir Señales de la PGM Inalámbrica Bidireccional 14

Repetir Señales de la PGM Inalámbrica Bidireccional 15

Repetir Señales de la PGM Inalámbrica Bidireccional 16

Las señales del control remoto son siempre repetidas.

Sección:

MG-RPT1 #1

[557]

OFF ON OFF ON

MG-RPT1 #2

[567]

 N  N  N  N  N  N  N  N  N  N  N  N  N  N  N  N

30 Guía de Programación

Programación de Teclado Inalámbrico (MG32LRF)

Para la programación estándar del teclado, ver página 16.

Asignación Automática de Teclado Inalámbrico

Después del encendido de la central, la central abre una ventana (periodo) de 10 minutos para efectuar la Asignación Automática. Pulsar y mantener las teclas [ ] y [ inalámbricos pueden ser asignados al interior de la ventana de 10 minutos.

Asignación Estándar de Teclado Inalámbrico

Sección Número de Serie del Tec la do Inalámbrico [571] Teclado 1 ____/____/____/____/____/____ [572] Teclado 2 ____/____/____/____/____/____ [573] Teclado 3 ____/____/____/____/____/____ [574] Teclado 4 ____/____/____/____/____/____ [575] Teclado 5 ____/____/____/____/____/____ [576] Teclado 6 ____/____/____/____/____/____ [577] Teclado 7 ____/____/____/____/____/____ [578] Teclado 8 ____/____/____/____/____/____

Ingresar el número de serie o pulsar y mantener las teclas [ ] y [EXC] por tres segundos.

EXC] por tres segundos en el teclado respectivo. El teclado es asignado a la central. Hasta 8 teclados

Fuerza de Señal del Teclado Inalámbrico

Sección [591] Fuerza de Señal del Teclado Inalámbrico 1 [592] Fuerza de Señal del Teclado Inalámbrico 2 [593] Fuerza de Señal del Teclado Inalámbrico 3 [594] Fuerza de Señal del Teclado Inalámbrico 4 [595] Fuerza de Señal del Teclado Inalámbrico 5 [596] Fuerza de Señal del Teclado Inalámbrico 6 [597] Fuerza de Señal del Teclado Inalámbrico 7 [598] Fuerza de Señal del Teclado Inalámbrico 8

Indicador de Fuerza de Señal

Para ver la fuerza de señal del teclado inalámbrico, pulsar la tecla [ ] .

8 a 10 / 3 tonos = Mejor señal 5 a 7 / 2 tonos = Señal promedio 1 a 4 / 1 tono = Señal débil (Reubicar)

Opciones de Repetidor /Teclado Inalámbrico

[587] Opciones de Repetidor /Teclado Inalámbrico Negrita = Valor de fábrica

Opción OFF ON [1] [2] [3] a [7] N/A N/A N/A [8]

Supervisión de Repetidor 1 Supervisión de Repetidor 2

Modo de Visualización en Tiempo Real

N Deshabilitado N Habilitado N Deshabilitado N Habilitado

N Deshabilitado N Habilitado

Magellan / Spectra SP 31

[588] Opciones del Teclado Inalámbrico Negrita = Valor de fábrica

Opción OFF ON [1] [2] [3] [4] [5] [6] [7] [8]

Supervisión del Teclado 1 Supervisión del Teclado 2 Supervisión del Teclado 3 Supervisión del Teclado 4 Supervisión del Teclado 5 Supervisión del Teclado 6 Supervisión del Teclado 7 Supervisión del Teclado 8

N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado

32 Guía de Programación

Identificadores de Teclado LCD (MG32LCD)

Teclas de Ingreso

Teclas de Función Especiales

Tecla Función

[

EN CASA] Insertar espacio

[

NOCHE] Eliminar

[

ARM] Borrar todos los datos ingresados

[OFF] Alternar entre teclas numéricas y

alfanuméricas

[EXC] Alternar entre minúsculas y

mayúsculas

[

MEM] Caracteres especiales

Teclas de Ingreso Alfanuméricas

[1] A / B / C [2] D / E / F [3] G / H / I [4] J / K / L [5] M / N / O [6] P / Q / R [7] S / T / U [8] V / W / X [9] Y / Z

Caracteres Especiales

Polaco

Húngaro

Turco

001 002 003 004 005 006 007

001 002 003

001

Identificadores de Zona

Sección Zona Identificador Sección Zona Identificador [181] 1 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [197] 17 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [182] 2 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [198] 18 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [183] 3 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [199] 19 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [184] 4 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [200] 20 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [185] 5 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [201] 21 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [186] 6 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [202] 22 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [187] 7 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [203] 23 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [188] 8 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [204] 24 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [189] 9 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [205] 25 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [190] 10 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [206] 26 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [191] 11 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [207] 27 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [192] 12 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [208] 28 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [193] 13 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [209] 29 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [194] 14 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [210] 30 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [195] 15 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [211] 31 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [196] 16 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [212] 32 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__

Magellan / Spectra SP 33

Identificadores de PGM

Sección PGM Identificador Sección PGM Identificador [341] 1 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [349] 9 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [342] 2 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [350] 10 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [343] 3 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [351] 11 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [344] 4 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [352] 12 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [345] 5 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [353] 13 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [346] 6 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [354] 14 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [347] 7 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [355] 15 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [348] 8 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [356] 16 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__

Identificadores de Usuario

Sección Usuario Identificador Sección Usuario Identificador [511] 1 [512] 2 [513] 3 [514] 4 [515] 5 [516] 6 [517] 7 [518] 8 [519] 9 [520] 10 [521] 11 [522] 12 [523] 13 [524] 14 [525] 15 [526] 16

__/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__

[527] 17 [528] 18 [529] 19 [530] 20 [531] 21 [532] 22 [533] 23 [534] 24 [535] 25 [536] 26 [537] 27 [538] 28 [539] 29 [540] 30 [541] 31 [542] 32

__/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__

Identificadores de Partición

Sección Part. Identificador Sección Part. Identificador [771] 1 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ [772] 2 __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__

34 Guía de Programación

Programación del Sistema

[700] Opciones Generales del Sistema Negrita = Valor de fábrica

Opción OFF ON [1] [2] [3] [4] [5] [6] [7] [8] N/A N/A N/A

[701] Opciones Generales del Sistema Negrita = Valor de fábrica

Opción OFF ON [1] [2] [3] [4] [5]

[6]

[7] [8]

Particiones Carga de corriente de batería (350mA ó 700mA) Aviso de fallo audible (excepto fallo de CA) Aviso de fallo audible en fallo de CA Supervisión de congestión RF Fin del retardo de salida Supervisión de sabotaje en módulo bus

Extensión de código de acceso Bloqueo del código maestro Modo confidencial Para salir del modo confidencial Tiempo de modo confidencial Número de versión del MG-REM2

Mostrar retardo de entrada en teclado LCD (MG32LCD) Mostrar retardo de salida en teclado LCD (MG32LCD)

N Deshabilitado N Habilitado N 350mA N 700mA N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado

N 6 dígitos N 4 dígitos N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Ingresar un código N Pulsar una tecla N 2 minutos N 5 segundos N MG-REM2 V2.00 N MG-REM2 V2.01 o

posterior

N Deshabilitado N Habilitado N Deshabilitado N Habilitado

[702] Opciones de Pánico Negrita = Valor de fábrica

Opción OFF ON [1] [2] [3] [4] [5] [6] [7] y [8] N/A N/A N/A

[703] Opciones de Armado /Desarmado 1 Negrita = Valor de fábrica

Opción OFF ON [1] [2] [3] [4] [5]

[6] [7] Impedir armado en fallo de supervisión de inalámbrico

[8]

Pánico 1 Pánico 2 Pánico 3 Pánico 1: Alarma silenciosa o audible Pánico 2: Alarma silenciosa o audible Pánico 3: Alarma silenciosa o audible

Armado normal forzado con una tecla Armado En Casa con Una Tecla Armado de noche con una tecla Programación de anulación con Una Tecla Impedir armado en fallo de batería Impedir armado en fallo de sabotaje (Zona + Módulo Bus

+ PGM Inalámbrica)

(Zona + Módulo Bus + PGM Inalámbrica) Armado/Desarmado mediante el VDMP3

N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Silenciosa N Audible N Silenciosa N Audible N Silenciosa N Audible

N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado

N Deshabilitado N Habilitado

Magellan / Spectra SP 35

[704] Opciones de Armado /Desarmado 2 Negrita = Valor de fábrica

Opción OFF ON [1] [2] [3] [4] [5] [6] [7] Sin tonos en retardo de salida ni pitido de sirena al armar en

Armado normal cambia a armado Forzado Armado en casa cambia a armado forzado Armado de noche cambia a armado forzado de noche Pitido de Sirena al armar /desarmar con control remoto Pitido de Sirena al armar /desarmar con teclado Tono en retardo de salida

casa /noche

[8]

Sin retardo de salida al armar con control remoto

N Deshabilitado N Habilitado

[705] Opciones Generales de Zona 1 Negrita = Valor de fábrica

Opción OFF ON [1] [2]

Zona doblada ZTA Opciones de cableado de ZTA

N Deshabilitado N Habilitado N En Serie N Paralelo

[3] y [4] Reconocimiento de Sabotaje

[3] [4]

OFF OFF Deshabilitado Deshabilitado

OFF ON

ON OFF Si desarmado: SÓLO FALLO

ON ON Si desarmado: ALARMA AUDIBLE

Opciones Reconocimiento de Sabotaje Zona RF Opciones Reconocimiento de Sabotaje Módulo Teclado Bus/RF*

SÓLO FALLO SÓLO FALLO

SÓLO FALLO

Si armado: Sigue tipo de alarma de zona

ALARMA AUDIBLE

Si armado: Sigue tipo de alarma de zona

* Reconocimiento de sabotaje de teclado / módulo bus sólo si la sección [700] opción [7] está habilitada.

[5]

Genera sabotaje en zona anulada

N No N Sí

[6] y [7] Opciones de Supervisión

[8]

[6] [7]

OFF OFF Deshabilitado Deshabilitado

OFF ON

ON OFF Si desarmado: SÓLO FALLO

ON ON Si desarmado: ALARMA AUDIBLE

Genera supervisión en zona anulada

Opciones de Supervisión de Zona RF Opciones de Supervisión de Módulo Teclado Bus /RF

SÓLO FALLO SÓLO FALLO

Si armado: Sigue tipo de alarma de zona

SÓLO FALLO

ALARMA AUDIBLE

N No N Sí

[706] Opciones Generales de Zona 2 Negrita = Valor de fábrica

Opción OFF ON [1] [2]

[3] [4]

[5] [6]

Tiempo de verificación de presencia Resistencias RFL Entrada de Zona 1 cambia a entrada de humo de 2 cables

(excepto SP5500) ID de Entrada de ZX8 A (Central + 1)

ID de Entrada de ZX8 B (Central + 9) ID de Entrada de ZX8 C (Central + 17)

N 24 horas N 80 minutos N Deshabilitado N Habilitado N Deshabilitado N Habilitado

N Entrada de zona N Entrada de antisabotaje N Entrada de zona N Entrada de antisabotaje N Entrada de zona N Entrada de antisabotaje

[4] a [8] N/A N/A N/A

36 Guía de Programación

Tiempos del Sistema

Sección Datos Descripción [710] ____/____/____ (000 a 255) segundos Retardo de entrada 1 (de fábrica 045) [711] ____/____/____ (000 a 255) segundos Retardo de entrada 2 (de fábrica 045) [712] ____/____/____ (000 a 255) Tiempo desactivación automática de zona (de fábrica: 005) [713] ____/____/____ (000 a 255) segundos Retardo de zona inteligente (de fábrica: 048) [714] ____/____/____ (000 a 255) minutos Retardo de reinicio de alarma (de fábrica: 000) [715] ____/____/____ (000 a 255) Tiempo de reinicio de alarma (de fábrica: 000) [716] ____/____/____ (000 a 255) minutos Retardo de bloqueo de teclado (de fábrica: 000) [717] ____/____/____ (000 a 255) intento antes de bloqueo Tiempo de bloqueo de teclado (de fábrica: 000) [718] ____/____/____ (000 a 255) segundos Retardo de desarme con remoto en pánico (de fábrica 000) [719] ____/____/____ (000 a 255) días Retardo de fallo sin cierre (de fábrica: 000) [720] ____/____/____ (000 a 255) segundos Para StayD: Retardo Instantáneo - Flexible (de fáb. 015) [721] ____/____/____ (000 a 255) segundos Para StayD: Retardo de rearmado (de fábrica 005)

Ver el Menú Rápido del Instalad or en pág. 3 para programación alternativa de entrada /salida y de tiempo de corte de sirena.

Programación del Ahorro de Luz Diurna

[730] Opciones Generales de Zona 3 OFF ON

Opción [1] Ahorro de luz diurna [2] N/A N/A N/A

N Deshabilitado N Habilitado

Sección Datos Descripción [731] (00 a 99) Código de País

Lista de Códigos de Países (De fábrica = negrita)

00 = Estados Unidos, Canadá, México, St-Johns, Bahamas, /Turks y Caicos 01 = Cuba 02 = Brasil 03 = Chile 04 = Malvinas 05 = Paraguay 06 = Unión Europea, Reino Unido, Groenlandia 07 = Rusia y la mayoría de los países de la anterior URSS 08 = Australia- Australia Meridional, Victoria, Capital Australiana Territorio, Nueva Gales del Sur

09 = Islas de Lord Howe- Tasmania 10 = Nueva Zelanda, Chatham 11 = Tonga 12 = Irak y Siria 13 = N/A 14 = Líbano, Kirguizistán 15 = Palestina 16 = Egipto 17 = Namibia

18 = EE.UU, Canadá (Nuevo Horario de Ahorro de Luz Diurna en vigor a partir del año 2007)

19 = Nueva Zelanda (Nuevo Horario de Ahorro de Luz Diurna en vigor a partir del año 2007)

Magellan / Spectra SP 37

Programación de Particiones

[741] Opciones de Partición 1 Negrita = Valor de fábrica

Opción OFF ON [1] Autoarmado en hora [2] Autoarmado en sin movimiento

Modo de armado en Autoarmado

[3] [4]

[3] y [4]

OFF OFF Normal

OFF ON Noche

ON OFF En Casa

N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Ver la Tabla N Ver la Tabla

[5]

[6] [7] y [8] N/A N/A N/A

[742] Opciones de Partición 2 Negrita = Valor de fábrica

Opción OFF ON [1] Autoarmado en hora [2] Autoarmado en sin movimiento

[3] y [4]

[5] Cambiar a armado En Casa si no se inicia retardo de entrada [6] [7] y [8] N/A N/A N/A

Cambiar a armado En Casa si no se inicia retardo de entrada en una zona

Zonas de seguimiento cambian a zonas con Retardo de Entrada 2 cuando la zona con retardo es anulada

Modo de armado en Autoarmado

[3] [4]

OFF OFF Normal

OFF ON Noche

ON OFF En Casa

Zonas de seguimiento cambian a zonas con Retardo de Entrada 2 cuando la zona con retardo es anulada

N Deshabilitado N Habilitado

N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Ver la Tabla N Ver la Tabla

N Deshabilitado N Habilitado N Deshabilitado N Habilitado

Tiempos de Partición

Sección Datos Descripción [745] ____/____/____ (000 a 255) segundos Retardo de salida en Partición 1 (de fábrica 060) [746] ____/____/____ (000 a 255) segundos Retardo de salida en Partición 2 (de fábrica 060) [747] ____/____/____ (000 a 255) minutos Corte de sirena en Partición 1 (de fábrica 004) [748] ____/____/____ (000 a 255) minutos Corte de sirena en Partición 2 (de fábrica 004) [749] ____/____/____ (000 a 255) x 15 minutos Sin movimiento en Partición 1 (de fábrica 000) [750] ____/____/____ (000 a 255) x 15 minutos Sin movimiento en Partición 2 (de fábrica 000)

Sección Datos Descripción [761] ____/____:____/___ HH: MM Hora del autoarmado en Partición 1 (de fábrica 00:00) [762] ____/____:____/____ HH: MM Hora del autoarmado en Partición 2 (de fábrica 00:00)

38 Guía de Programación

Programación de la Comunicación

[800] Opciones del Marcador Negrita = Valor de fábrica

Opción OFF ON

N Ver la Tabla N Ver la Tabla

Supervisión de Línea Telefónica (SLT) Opciones

[1] [2]

[1] y [2]

[3]

Cambiar a marcado por impulsos en 5

[4] Marcado alternado [5] Marcado forzado (debe habilitarse para cumplir con estándar TBR-21) [6] Marcado DTMF [7]

Valor de impulsos

[8] Deshabilitar reporte

[801] Opciones del Marcador Negrita = Valor de fábrica

Opción OFF ON [1] Reporte de desarmado del sistema [2] Reporte de restauración de zona

OFF OFF Deshabilitado

OFF ON Si desarmado: Sólo fallo

Si armado: Sólo fallo

ON OFF Si desarmado: Sólo fallo

ON ON Alarma silenciosa cambia a audible

Si armado: Alarma audible

intento

N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N 1:2 N 1:1.5 N Marcador activado N Sin marcador

N Siempre N Después de alarma N Corte de Sirena N Cierre de zona

[3] [4] Opción de Transmisión de Reporte de Prueba Automática

OFF OFF Transmite el código de reporte de prueba cada vez que transcurran los días programados en la sección [840] y a la hora

OFF ON Si desarmado: Transmite código de reporte de prueba cada vez que transcurra el tiempo programado en la sección

[3] y [4]

ON OFF La central transmite el código de reporte de prueba cada hora en el minuto programado en la sección [850] ( los dos

ON ON El código de reporte de prueba es transmitido cuando se reúnen cualquiera de las condiciones de la segunda o tercera

programada en la sección [850] (de fábrica).

[852]. Si armado: Transmite cód.o de reporte de prueba al transcurrir el tiempo programado en la sección [851].

últimos dígitos). Notar que los primeros dos dígitos de la sección [850] son obviados. Por ejemplo, si se programó 10:25

en la sección [850], el código de reporte de prueba es transmitido en el minuto 25 de cada hora, i.e. 11:25, 12:25, etc.

opciones mencionadas arriba (opciones [3] = OFF y [4] = ON / opciones [3] = ON y [4] = OFF).

[5] a [8] N/A N/A N/A

[802] Opciones de Dirección de Llamada de Eventos 1 Negrita = Valor de fábrica

Opción OFF ON [1] Llamar a teléf. #1 para códs. reporte de armado /desarmado [2] Llamar a teléf. #2 para códs. reporte de armado /desarmado [3] Llamar a busca para códs. de reporte de armado /desarmado

N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado

[4] N/A N/A N/A [5] Llamar a teléf. #1 para códs. reporte de alarma /restauración [6] Llamar a teléf. #2 para códs. reporte de alarma /restauración [7]

Llamar a busca para códs. reporte de alarma /restauración

N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado

[8] N/A N/A N/A

Magellan / Spectra SP 39

[803] Opciones de Dirección de Llamada de Eventos 2 Negrita = Valor de fábrica

Opción OFF ON [1] Llamar a teléf. #1 para códs. reporte de sabotaje /restauración [2] Llamar a teléf. #2 para códs. reporte de sabotaje /restauración [3] Llamar a busca para códs. reporte de sabotaje /restauración [4] N/A N/A N/A [5] Llamar a teléf. #1 para códs. reporte de fallo /restauración [6] Llamar a teléf. #2 para códs. reporte de fallo /restauración [7] [8] N/A N/A N/A

[804] Opciones de Dirección de Llamada de Eventos 3 Negrita = Valor de fábrica

Opción OFF ON [1] Llamar a teléf. #1 para los códigos especiales de reporte [2] Llamar a teléf. #2 para los códigos especiales de reporte [3] Llamar a busca para los códigos especiales de reporte [4] N/A N/A N/A [5] Llamar a teléf. personal # en alarma en zona (de robo /incendio) [6] Llamar a teléf. personal # en alarmas de pánico [7] [8] N/A N/A N/A

Llamar a busca para códs. reporte de fallo /restauración

Llamar a teléf. personal # en alarmas de paramédicos

N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado

Configuración de la Comunicación

Sección Datos Descripción [810] ___/___ Formato de reporte

TEL1 TEL2

[811] ____/____/____/____ Número de Abonado de Partición 1 [812] ____/____/____/____ Número de Abonado de Partición 2

[815] ___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

NÚMERO DE TELÉFONO 1 DE CENTRAL RECEPTORA

[816] ___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

NÚMERO DE TELÉFONO 2 DE CENTRAL RECEPTORA

[817] ___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

NÚMERO DE TELÉFONO DE RESPALDO

[818] ___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

NÚMERO DE TELÉFONO DE BUSCAPERSONAS

[819] ___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

MENSAJE NUMÉRICO ENVIADO CON REPORTE A BUSCAPERSONAS

0 = Ademco lento 1 = Silent Knight Rápido 2 = Sescoa 3 = Ademco Express 4 = Ademco Contact ID (de fábrica) 5 = SIA

40 Guía de Programación

Teclas Especiales para los Números de Teléfono

Pulsar Valor o Acción

[OFF] * [

EXC] #

[

MEM] Cambiar de marcado por impulsos a marcado por

tonos o viceversa

[FALLO] Pausa de 4 segundos [

NOCHE] borrar dígito actual

[] inserta espacio en blanco

Ver el Menú Rápido del Inst alador página 3 y el Menú Rápido del Maestro en el Manual del Usuario para la programación de números de teléfono.

Para borrar un número de teléfono /mensaje numérico, pulsar y mantener la tecla [

NOCHE] por 3 seg. en la sección respectiva.

Tiempos de la Comunicación

Sección Datos Descripción [830] ____/____/____ (000 a 255) x 2 seg. Retardo de fallo de SLT (de fábrica 016) [831] ____/____/____ (000 a 255) máx 32 Máximo de intentos de marcado (de fábrica: 008) [832] ____/____/____ (000 a 255) seg. (máx. 127) Retardo entre intentos de marcado* (de fábrica: 020) [833] ____/____/____ (000 a 255) segundos Retardo de transmisión de alarma (de fábrica: 000) [834] ____/____/____ (000 a 255) seg. (máx. 127) Retardo de reporte a buscapersonas (de fábrica: 020) [835] ____/____/____ (000 a 255) máx 10 Repetición de reporte de mensaje a busca (de fábrica: 003) [836] ____/____/____ (000 a 255) seg. (máx. 127) Retardo de reporte a número personal* (de fábrica: 005) [837] ____/____/____ (000 a 255) máx 10 Repetición de mensaje de reporte a número personal* (de

fábrica: 003)

[838] ____/____/____ (000 a 255) segundos Retardo de cierre reciente (de fábrica: 000) [839] ____/____/____ (000 a 255) minutos Retardo de reporte de fallo de alimentación (de fábrica: 015) [840] ____/____/____ (000 a 255) días Reporte de prueba automática (de fábrica: 000)

* Esta sección se aplica al Marcador Vocal Externo (Plug-In) cuando se usa un VDMP3.

Sección Datos Descripción [850] ____/____/____/____ HH: MM Hora del reporte de prueba automática (00:00) [851] ____/____/____ (000 a 255) x 1 minuto Retardo de reporte de armado (de fábrica: 000) [852] ____/____/____ (000 a 255) x 1 minuto Retardo de reporte de desarmado (de fábrica: 000)

Códigos Especiales de Reporte de Armado

(de fábrica = FF)

Sección Datos Descripción Sección Datos Descripción [860] _____/_____ Autoarmado [861] _____/_____ Armado rápido

_____/_____ Tarde para armar _____/_____ Armado con PC

_____/_____ Sin movimiento _____/_____ N/A

_____/_____ Armado parcial _____/_____ N/A

Magellan / Spectra SP 41

Códigos Especiales de Reporte de Desarmado (de fábrica = FF)

Sección Datos Descripción [862] _____/_____ Cancelar autoarmado

_____/_____ Desarmado con PC

_____/_____ Cancelar Alarma con código de usuario o WinLoad

_____/_____ Anula paramédica

Códigos Especiales de Reporte de Alarma (de fábrica = FF)

Sección Datos Descripción Sección Datos Descripción [863] _____/_____ Pánico de Urgencia: [864] _____/_____ Desconexión de zona

_____/_____ Pánico de Auxilio _____/_____ Coacción

_____/_____ Pánico de incendio _____/_____ Bloqueo del teclado

_____/_____ Cierre reciente _____/_____ Alarma de paramédicos

Ver la Valores Decimales y Hexadecimales en página 53.

42 Guía de Programación

Códigos de Reporte de Fallo en el Sistema (de fábrica = FF)

Sección Sección [865] ____/____ N/A [868] ____/____ Fallo de alimentación en módulo

____/____ Fallo de CA ____/____ Batería baja /sin batería en módulo

____/____ Fallo de batería ____/____ Batería baja en zona inalámbrica

____/____ Alimentación auxiliar ____/____ Pérdida supervisión zona inalámbrica

[866] ____/____ Sobrecarga salida de sirena [869] ____/____ Pérdida supervisión módulo inalámbrico

____/____ Salida sirena desconectada ____/____ Sabotaje de módulo inalámbrico

____/____ Pérdida de Hora ____/____ N/A

____/____ Fallo en circuito de fuego ____/____ Batería baja en módulo inalámbrico

[867] ____/____ Fallo al comunicar

____/____ Interferencia RF

____/____ Pérdida de módulo

____/____ Sabotaje de módulo

Códigos de Reporte de Restauración de Fallo en el Sistema (de fábrica = FF)

Sección Datos Descripción Sección Datos Descripción [870] ____/____ SLT [873] ____/____ Fallo de alimentación en módulo

____/____ Fallo de CA ____/____ Batería baja /sin batería en módulo

____/____ Fallo de batería ____/____ Batería baja en zona inalámbrica

____/____ Alimentación auxiliar ____/____ Pérdida supervisión zona inalámbrica

[871] ____/____ Sobrecarga salida de sirena [874] ____/____ Pérdida supervisión módulo inalámbrico

____/____ Salida sirena desconectada ____/____ Sabotaje de módulo inalámbrico

____/____ Pérdida de Hora ____/____ N/A

____/____ Fallo en circuito de fuego ____/____ N/A

[872] ____/____ Fallo al comunicar

____/____ Interferencia RF

____/____ Pérdida de módulo

____/____ Sabotaje de módulo

Códigos Especiales de Reporte del Sistema (de fábrica = FF)

Sección Datos Descripción Sección Datos Descripción [875] ____/____ Arranque frío [876] ____/____ Instalador conectado

____/____ Reporte de Prueba ____/____ Instalador desconectado

____/____ N/A ____/____ Fallo de Sin Cierre

____/____ WinLoad desconectado ____/____ N/A

Ver la Valores Decimales y Hexadecimales en página 53.

Magellan / Spectra SP 43

Borrado de Códigos de Reporte

[966] Borrado de Códigos de Reporte Negrita = Valor de fábrica

Opción OFF ON [1] [2] [3] [4]

Borrado de códigos de reporte de zona* Borrado de códigos de reporte de usuario* Borrado de códs. reporte de armado /desarmado /alarma* Borrado de códigos de reporte de fallo*

N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado

* Habilitar todas las opciones a borrar. Los respectivos grupos de códigos de reporte son borrados al salir de la sección.

Reinicialización de Códigos de Reporte

[967] Reinicialización de Códigos de Reporte Negrita = Valor de fábrica

Opción OFF ON [1] [2] [3] [4]

** Habilitar todas las opciones que se desea devolver a valores de fábrica. Los respectivos grupos de códigos de reporte son devueltos a los valores de fábrica después de salir de la sección.

Restaurar códigos de reporte de zona al valor de fábrica** Restaurar códigos de reporte de usuario al valor de fábrica** Restaurar códs. reporte de armado/desarm./alarma a valor de fáb.** Restaurar los códigos de reporte de fallo a valores de fábrica**

N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado N Deshabilitado N Habilitado

Programación con WinLoad

Opciones de WinLoad

[900] Opciones de WinLoad Negrita = Valor de fábrica

OFF ON [1] Retornar llamada [2] Transmisión automática de memoria de eventos [3] a [8] N/A N/A N/A

N Deshabilitado N Habilitado

Tiempos de WinLoad

Sección Datos Descripción [901] ____/____/____ timbrados (000 a 255) Número de timbrados* (de fábrica: 008) [902] ____/____/____ (000 a 255) segundos Retardo de salto de contestador automático* (de fábrica: 030)

* Esta sección se aplica al Marcador Vocal Externo (Plug-In) cuando se usa un VDMP3.

[910] ____/____/____/____ Identificador de la Central [911] ____/____/____/____ Contraseña de PC

[915] ___/___/___/___/___/___/___/___/___/___/___/___/__/___/___/___/___/___/___/___/___/

NÚMERO DE TELÉFONO DE PC

Ver el Menú Rápido del Instalador en la página 3 para la programación alternativa del número de teléfono de PC, del Identificador de Central y de la contraseña de PC.

Otros Modos y Configuraciones

Sección Descripción [950] Devolver todas las secciones programables a los valores de fábrica. [955] Borrar fallo de módulo bus (retirar módulo desconectado del bus) [960] Visualizar el número de serie de inalámbrico [970] Descarga de la llave de memoria hacia la central (ver el Manual de Instalación y Consulta) [975] Descarga de la central hacia la llave de memoria (ver el Manual de Instalación y Consulta) [980] Mostrar el número de versión de la central (pulsar [ENTRAR] para ver el dígito siguiente)

44 Guía de Programación

Apéndice 1: Códigos de Reporte Ademco Contact ID

CID# Código de Reporte Valor de

Alarmas Médicas - 100 151 Detección de gas 26 327 Verif. notificación equipo #4 4E

100 Alarma médica 01 152 Refrigeración 27 Fallos de Periferia Sistema -330 y 340 101 Transmisor pendiente 02 153 Pérdida de calor 28 102 Error al reportar 03 154 Filtración de agua 29

Alarmas de Fuego - 110 155 Fisura lámina metálica 2A 332 Cortocircuito 51

110 Alarma de fuego 04 156 Fallo diurno 2B 333 Fallo módulo de expansión 52 111 Humo 05 157 Bajo nivel de gas 2C 112 Combustión 06 158 Temperatura alta 2D 113 Flujo de agua 07 159 Temperatura baja 2E 336 Fallo de impresora local 55 114 Calor 08 161 Pérdida de flujo de aire 2F 337 Exp. pérdida DC Módulo 56 115 Estación de sondeo 09 162 Detect. monóxido carbono 30 116 Conducto de Aire 0A 117 Llama 0B Supervisión de Fuego - 200 y 210 341 Exp. sabotaje de módulo 59 118 Prealarma 0C 200 Supervisión de fuego 32 342 Exp. pérdida CA Módulo 5A

Alarmas de Pánico - 120 201 Presión baja del agua 33 343 Tallo prueba auto. módulo 5B

120 Alarma de Pánico 0D 202 CO2 bajo 34 344 Detect. bloqueo receptor RF 5C 121 Coacción 0E 203 Sensor de válvula 35 Fallos de Comunicación – 350 y 360

122 Silenciosa 0F 204 Nivel bajo del agua 36 350 Comunicación 5D 123 Audible 10 205 Bomba activada 37 351 Fallo de Telco 1 5E 124 Coacción – Acceso autoriz. 11 206 Fallo de bomba 38 352 Fallo de Telco 2 5F 125 Coacción – Tránsito autor. 12 Fallos de Sistema - 300 y 310 353 Radio de largo alcance 60

Alarmas Antirrobos -130 300 Fallo del sistema 39 354 Fallo al comunicar 61

130 Alarma de Robo 13 301 Pérdida de CA 3A 355 Pérdida supervisión radial 62 131 Perímetro 14 302 Batería baja en sistema 3B 356 Pérdida central transmisión 63 132 Interior 15

133 24 Horas 16 304 Fallo de ROM 3D Fallo Circuito de Protección - 370 134 Entrada /Salida 17 305 Reset del sistema 3E 370 Circuito de protección 65 135 Día /Noche 18 306 Cambio program. central 3F 371 Circuito protección abierto 66 136 Exterior 19 137 Antisabotaje 1A 308 Sistema apagado 41 373 Fallo de fuego 68 138 Prealarma 1B 309 Fallo en prueba de batería 42 374 Salir de error de alarma 69 139 Intrusión verificada 1C 310 Fallo de tierra 43 375 Fallo de pánico zona 6A

Alarmas Generales - 140 311 Batería perdida /agotada 44 376 Fallo zona de atraco 6B

140 Alarma general 1D 312 Límite de sobrecarga de

141 Circuito Abierto 1E 313 Reset de ingeniería 46 378 Fallo de cruce de zona 6D 142 Cortocircuito 1F Fallos de Relé /Sonido - 320 Fallos de Sensor - 380 y 390 143 Fallo módulo de expansión 20 320 Relé /sonido 47 380 Fallo de sensor 6E 144 Sensor de sabotaje 21 321 Sirena 1 48 381 Pérdida de supervisión - RF 6F 145 Sabotaje módulo expans. 22 322 Sirena 2 49 382 Pérdida supervisión - RPM 70 146 Antirrobos silencioso 23 323 Relé de alarma 4A 383 Sensor de sabotaje 71 147 Fallo supervisión sensor 24 324 Fallo relé 4B 384 Baja batería transmisor RF 72

Antirrobos 24 horas – 150 y 160 325 Inversión de relé 4C 385 Sensibilidad Alta detector

150 Antirrobos 24 horas 25

Programación

CID# Código de Reporte Valor de

163 Nivel del tanque 31 339 Exp. reset de módulo 58

303 Fallo de RAM 3C 357

307 Fallo de auto prueba 40 372 Cortocircuito de protección 67

alimentación

326 Verif. notificación equipo #3 4D 386 Sensibilidad Baja detector

Programación

45 377 Fallo de balanceo 6C

CID# Código de Reporte Val or de

330 Periferia del sistema 4F 331 Circuito Abierto 50

334 Fallo de repetidor 53 335 Impresora local sin papel 54

338 Exp. batería baja módulo 57

Fallo radio de largo alcance ROE

de humo

Programación

Magellan / Spectra SP 45

CID# Código de Reporte Valor de

387 Sensibilidad Alta detector

Programación

75 451 Apertura /cierre temprano 9A 603 Transmisión periódica RF BF

CID# Código de Reporte Valor de

Programación

CID# Código de Reporte Val or de

Programación

intrusión

388 Sensibilidad Baja detector

76 452 Apertura /cierre tarde 9B 604 Prueba de fuego C0

intrusión

389 Fallo auto prueba sensor 77 453 Fallo al abrir 9C 605 Seguimiento reporte estado C1 391 Fallo control de sensor 78 454 Fallo al cerrar 9D 606 Seguimiento de escucha C2 392 Error compensación deriva 79 455 Autoarmado fallido 9E 607 Modo de prueba caminando C3 393 Alerta de mantenimiento 7A 456 Armado parcial 9F 608 Prueba periódica - fallo

sistema presente

Abrir /Cerrar - 400 457 Salir de error (usuario) A0 609 Transmisor video activo C5

400 Abrir / Cerrar 7B 458 Usuario en el local A1 611 Prueba de punto OK C6 401 Apertura /Cierre usuario 7C 459 Cierre reciente A2 612 Punto no probado C7 402 Grupo abierto /cerrado 7D

Sistema - 460 613 Prba. Intrusión caminando C8

403 Apertura /cierre automático 7E 461 Código ingresado erróneo A3 614 Prba. caminando z. fuego C9

462 Código ingresado legal A4 615 Prba. caminando z. pánico CA 463 Rearmar tras alarma A5 616 Pedido de servicio CB

406 Cancelar 7F

464 Hora autoarmado extend. A6 621 Reset memoria eventos CC 407 Arm./Desarm. a distancia 80 465 Reset de alarma de pánico A7 622 Memoria eventos 50% llena CD 408 Armado rápido 81 466 Asistencia local ON /OFF A8 623 Memoria eventos 90% llena CE 409 Apertura /cierre con llave 82

Sirena Relé deshabilitado -520 624 Memoria eventos excedida CF

Acceso a Distancia - 410 520 Sirena /Relé deshabilitado A9 625 Reset de Hora /Fecha D0

411 Pedido de volver a llamar 83 521 Sirena 1 deshabilitada AA 626 Hora /Fecha inexactos D1 412 Acceso descarga correcto 84 522 Sirena 2 deshabilitada AB 627 Entrada en programación D2 413 Acceso fallido 85 523 Relé alarma deshabilitado CA 628 Salida de programación D3 414 Sistema apagado 86 524 Fallo relé deshabilitado AD 629 Marca. mem eventos 32hrs D4 415 Marcador apagado 87 525 Inversión de relé deshab. AE 630 Cambio de horario D5 416 Descarga lograda 88 526 Verif. notificación equipo

#3 Deshabilitado

Control de Acceso - 420 y 430 527 Verif. notificación equipo

#4 Deshabilitado

421 Acceso denegado 89

Módulos - 530 654 Inactividad de sistema D8

AF 631 Cambio de horario

excepción

B0 632 Cambio de horario de

acceso

422 Reporte acceso usuario 8A 531 Módulo añadido B1 423 Acceso forzado 8B 532 Módulo quitado B2 424 Tránsito negado 8C

Deshabilitar Comunicación – 550 y 560

425 Tránsito autorizado 8D 551 Marcador deshabilitado B3 426 Puerta acc. abierta forzada 8E 552 Trans. radio deshabilitado B4 427 Fallo de supervisión

Anulación - 570

estado puerta de entrada

Pedido salida punto de entrada

428

Entrada programación acceso

429

90 570 Anulación de zona B5 91 571 Anulación de fuego B6

430 Salida program. de acceso 92 572 Anulación zona de 24Hrs. B7 431 Cambio niveles de acceso 93 573 Anulación de zona de robo B8 432 Fallo acc. relé /activación 94 574 Anulación de grupo B9 433 Acceso derivación RTE 95 575 Anulación de balanceo BA 434 Acceso derivación DSM 96 576 Acceso derivación zona BB

Armado - 440 y 450 577 Anulación punto de acceso BC

441 Armado En Casa 97

Prueba /Misc. - 600

442 Armado EnCasa con Llave 98 601 Activación manual prueba BD 450 Excepción Apertura /cierre 99 602 Reporte prueba periódico BE

46 Guía de Programación

Códigos de Reporte Ademco Contact ID (en Inglés)

CID# Código de Reporte Valor de

Programación

Alarmas Médicas - 100 151 Gas detected 26 327 Notification appliance chk. #4 4E

100 Medical alarm 01 152 Refrigeration 27 Fallos de Periferia Sistema -330 y 340 101 Pendant transmitter 02 153 Loss of heat 28 102 Fail to report in 03 154 Water leakage 29

Alarmas de Fuego - 110 155 Foil break 2A 332 Polling loop short 51

110 Fire alarm 04 156 Day trouble 2B 333 Expansion module failure 52 111 Smoke 05 157 Low bottled gas level 2C 112 Combustion 06 158 High temperature 2D 113 Water flow 07 159 Low temperature 2E 336 Local printer failure 55 114 Heat 08 161 Loss of air flow 2F 337 Exp. module DC loss 56 115 Pull station 09 162 Carbon monoxide detected 30 116 Duct 0A 117 Flame 0B Supervisión de Fuego - 200 y 210 341 Exp. module tamper 59 118 Near alarm 0C 200 Fire supervisory 32 342 Exp. module AC loss 5A

Alarmas de Pánico - 120 201 Low water pressure 33 343 Exp. module self-test fail 5B

120 Panic Alarm 0D 202 Low CO 121 Duress 0E 203 Gate valve sensor 35 Fallos de Comunicación – 350 y 360

122 Silent 0F 204 Low water level 36 350 Communication 5D 123 Audible 10 205 Pump activated 37 351 Telco 1 fault 5E 124 Duress - Access grated 11 206 Pump failure 38 352 Telco 2 fault 5F 125 Duress - Egress granted 12 Fallos de Sistema - 300 y 310 353 Long range radio 60

Alarmas Antirrobos - 130 300 System trouble 39 354 Fail to communicate 61

130 Burglary 13 301 AC loss 3A 355 Loss of radio supervision 62 131 Perimeter 14 302 Low system battery 3B 356 Loss of central polling 63 132 Interior 15

133 24-hour 16 304 ROM checksum 3D Fallo Circuito de Protección - 370 134 Entry/Exit 17 305 System reset 3E 370 Protection loop 65 135 Day/Night 18 306 Panel program changed 3F 371 Protection loop open 66 136 Outdoor 19 137 Tamper 1A 308 System shutdown 41 373 Fire trouble 68 138 Near alarm 1B 309 Battery test failure 42 374 Exit error alarm 69 139 Intrusion verified 1C 310 Ground fault 43 375 Panic zone trouble 6A

Alarmas Generales - 140 311 Battery missing/dead 44 376 Hold-up zone trouble 6B

140 General alarm 1D 312 Power supply over current

141 Polling loop open 1E 313 Engineer reset 46 378 Cross-zone trouble 6D 142 Polling loop short 1F Fallos de Relé /Sonido - 320 Fallos de Sensor - 380 y 390 143 Expansion module failure 20 320 Sounder/relay 47 380 Sensor trouble 6E 144 Sensor tamper 21 321 Bell 1 48 381 Loss of supervision - RF 6F 145 Expansion module tamper 22 322 Bell 2 49 382 Loss of supervision - RPM 70 146 Silent burglary 23 323 Alarm relay 4A 383 Sensor tamper 71 147 Sensor supervision failure 24 324 Trouble relay 4B 384 RF transmitter low battery 72

Antirrobos 24 horas - 150 y 160 325 Reversing relay 4C 385 Smoke detector Hi

150 24-hour non-burglary 25

CID# Código de Reporte Valor de

163 Tank level 31 339 Exp. module reset 58

303 RAM checksum bad 3C 357

307 Self-test failure 40 372 Protection loop short 67

limit

326 Notification appliance chk. #3 4D 386 Smoke detector Low

Programación

34 344 RF receiver jam detect 5C

45 377 Swinger trouble 6C

CID# Código de Reporte Valor de

330 System peripheral 4F 331 Polling loop open 50

334 Repeater failure 53 335 Local printer paper out 54

338 Exp. module low battery 57

Long range radio VSWR prob.

sensitivity

Programación

Magellan / Spectra SP 47

CID# Código de Reporte Valor de

387 Intrusion detector Hi

Programación

75 451 Early open/close 9A 603 Periodic RF transmission BF

CID# Código de Reporte Valor de

Programación

CID# Código de Reporte Valor de

Programación

sensitivity

388 Intrusion detector Low

76 452 Late open/close 9B 604 Fire test C0

sensitivity

389 Sensor self-test failure 77 453 Failed to open 9C 605 Status report to follow C1 391 Sensor watch trouble 78 454 Failed to close 9D 606 Listen-in to follow C2 392 Drift compensation error 79 455 Auto-arm failed 9E 607 Walk test mode C3 393 Maintenance alert 7A 456 Partial arm 9F 608 Periodic test - system

trouble present

Abrir /Cerrar - 400 457 Exit error (user) A0 609 Video transmitter active C5

400 Open/Close 7B 458 User on premises A1 611 Point test OK C6 401 Open/Close by user 7C 459 Recent close A2 612 Point not tested C7 402 Group open/close 7D

Sistema - 460 613 Intrusion zone walk tested C8

403 Automatic open/close 7E 461 Wrong code entry A3 614 Fire zone walk tested C9

462 Legal code entry A4 615 Panic zone walk tested CA 463 Re-arm after alarm A5 616 Service request CB

406 Cancel 7F

464 Auto-arm time extended A6 621 Event log reset CC 407 Remote arm/disarm 80 465 Panic alarm reset A7 622 Event log 50% full CD 408 Quick arm 81 466 Service ON/OFF premises A8 623 Event log 90% full CE 409 Keyswitch open/close 82

Sirena Relé deshabilitado -520 624 Event log overflow CF

Acceso a Distancia - 410 520 Sounder/Relay disabled A9 625 Time/Date reset D0

411 Call back request made 83 521 Bell 1 disabled AA 626 Time/Date inaccurate D1 412 Success - download

84 522 Bell 2 disabled AB 627 Program mode entry D2

access

413 Unsuccessful access 85 523 Alarm relay disabled AC 628 Program mode exit D3 414 System shutdown 86 524 Trouble relay disabled AD 629 32-hour event log marker D4 415 Dialer shutdown 87 525 Reversing relay disabled AE 630 Schedule change D5 416 Successful upload 88 526 Notification appliance chk.

AF 631 Exception schedule change D6

#3 disabled

Control de Acceso - 420 y 430 527 Notification appliance chk.

B0 632 Access schedule change D7

#4 disabled

421 Access denied 89

Módulos - 530 654 System inactivity D8 422 Access report by user 8A 531 Module added B1 423 Forced access 8B 532 Module removed B2 424 Egress denied 8C

Deshabilitar Comunicación – 550 y 560

425 Egress granted 8D 551 Dialer disabled B3 426 Access door propped open 8E 552 Radio transmitter disabled B4 427 Access point door status

Anulación - 570

monitor trouble

Access point request to exit

428

Access program mode entry

429

90 570 Zone bypass B5 91 571 Fire bypass B6

430 Access program mode exit 92 572 24Hr. zone bypass B7 431 Access threat level change 93 573 Burglary bypass B8 432 Access relay/trigger fail 94 574 Group bypass B9 433 Access RTE shunt 95 575 Swinger bypass BA 434 Access DSM shunt 96 576 Access zone shunt BB

Armado - 440 y 450 577 Access point bypass BC

441 Armed Stay 97

Prueba /Misc. - 600

442 Keyswitch armed Stay 98 601 Manual trigger test BD 450 Exception open/close 99 602 Periodic test report BE

48 Guía de Programación

Apéndice 2: Lista de Códigos de Reporte Automáticos

Evento en el Sistema Código de Reporte Contact ID De Fábrica Código de Report e SIA De Fábrica

Armado con Código de Usuario (##) 3 4A1 - Cierre por usuario CL – Reporte de cierre Autoarmado 3 4A3 - Cierre automático CA – Cierre automático Tarde para armar 3 452 - Tarde para cerrar OT - Tarde para cerrar Sin movimiento 3 452 - Tarde para cerrar NA – Sin actividad Armado parcial 1 456 - Anulación de grupo CG – Cierre de área Armado rápido 3 4A8 - Armado rápido CL – Reporte de cierre Armado con software 3 4A7 - Armado /desarmado a distancia CQ - Armado a Distancia

Desarmado con Código de Usuario (##) 1 4A1 - Apertura por usuario OP – Reporte de apertura Desarmar tras alarma* con Cód. Usuario (##) 1 4A1 - Apertura por usuario OP – Reporte de apertura Anular alarma** con Código de Usuario (##) 1 4A6 - Cancelado por usuario OR - Desarmar desde alarma

Autoarmado anulado 1 464 - Apertura /cierre diferido CE – Cierre extendido Desarmado con software 1 4A7 - Armado /desarmado a distancia OQ - Desarmado a distancia Desarmar después de alarma con software 1 4A7 - Armado /desarmado a distancia OR - Desarmar desde alarma Cancelar alarma con software 1 4A6 - Cancelado por usuario OR - Desarmar desde alarma Anular alarma paramédica 1 4A6 - Cancelado por usuario MH – Restauración de alarma médica

Zona anulada (##) 1 57A - Zona anulada UB – Anulación de zona sin tipo Alarma de zona (##) 1 13A - Alarma antirrobos BA - Alarma antirrobos Alarma de fuego (##) 1 11A - Alarma de fuego FA - Alarma de incendio Restauración de alarma de zona (##) 3 13A - Restauración alarma antirrobos BH - Restauración alarma antirrobos Restauración de alarma de incendio (##) 3 11A - Restauración alarma de incendio FH - Restauración de alarma de incendio

Pánico 1 - emergencia 1 12A - Alarma de pánico PA - Alarma de pánico Pánico 2 - médico 1 1AA - Alarma médica MA - Alarma médica Pánico 3 - incendio 1 115 - Estación de sondeo FA - Alarma de incendio

Cierre reciente 3 459 - Abrir /Cerrar CR - Cierre reciente Desactivación automática de zona 1 575 - Anulación de grupo CG – Cierre de área Alarma de coacción 1 121 - Coacción HA – Alarma de atraco Bloqueo del teclado 1 421 - Acceso negado JA – Sabotaje de código de usuario Anulación de zona (##) 1 57A - Zona anulada UB – Anulación de zona sin tipo

Zona saboteada (##) 1 144 - Sabotaje de sensor TA - Alarma de sabotaje Restauración de sabotaje de zona (##) 3 144 - Restauración de sabotaje de sensor TR - Restauración de sabotaje

Fallo de CA 1 3A1 - Pérdida de CA AT - Fallo de CA Fallo de batería 1 3A9 - Fallo de prueba de batería YT - Fallo de batería en sistema Fallo de alimentación auxiliar 1 3AA - Fallo del sistema YP - Fallo de alimentación Límite de corriente de salida de sirena 1 321 - Timbre 1 YA – Fallo de sirena Sirena ausente 1 321 - Timbre 1 YA – Fallo de sirena Pérdida de hora 1 626 - Hora /fecha inexactos JT - Hora cambiada Fallo en circuito de fuego 1 373 - Fallo de fuego FT - Fallo de incendio Fallo de comunicación 1 354 – Fallo de comunicación YC -Fallo al comunicar Interferencia RF 1 344 - detección bloqueo de receptor RF XQ - Interferencia RF Restauración de fallo de SLT 3 351 - Restauración de fallo de Telco 1 LR – Restauración de línea telefónica Restauración de fallo de CA 3 3A1 - Restauración de pérdida de CA AR – Restauración de CA Restauración de fallo de batería 3 3A9 - Restauración de prueba de batería YR - Restauración de batería de sistema

* Un sistema armado está o estaba en alarma y fue desarmado por un usuario. ** Un sistema desarmado está o estaba en alarma (i.e. zona de 24Hr) y fue desarmado por un usuario.

Magellan / Spectra SP 49

Evento en el Sistema Código de Reporte Contact ID De Fábrica Código de Report e SIA De Fábrica

Restauración de fallo de alimentación auxiliar 3 3AA - Restauración de fallo del sistema YQ – Restauración de alimentación Restaur. límite de corriente salida de sirena 3 321 - Restauración de sirena 1 YH – Sirena restaurada Restauración de sirena ausente 3 321 - Restauración de sirena 1 YH – Sirena restaurada Reloj programado 3 625 - Reset de hora /fecha JT - Hora cambiada Restauración de fallo en circuito de fuego 3 373 - Restauración fallo de fuego FJ - Restauración de fallo de fuego Fallo de comunicación con central receptora 3 354 - Fallo al comunicar YK – Fallos de comunicación Interferencia RF 3 344 - detección bloqueo de receptor RF XH – Restauración de Interferencia RF

Fallo de Combus 1 333 - Fallo de módulo de expansión ET – Fallo de expansión Sabotaje de módulo 1 341 - Sabotaje de módulo de expansión TA - Alarma de sabotaje

Restauración de fallo de bus 3 333 – Restaur. fallo de módulo expansión ER – Restauración de expansión Restauración de sabotaje de módulo 3 341 – Restaur. sabotaje módulo expansión TR - Restauración de sabotaje

Arranque frío 1 3A8 – Sistema apagado RR - Encendido Reporte de prueba iniciado 1 6A2 - Reporte de prueba periódico TX - Reporte de prueba Fin de comunicación de software de PC 1 412 - Logrado - acceso descarga RS – Programación a distancia exitosa Instalador programando 1 627 - Entrada en modo de programación LB – Programación local Instalador sale de programación 1 628 - Salida de modo de programación LS – Programación local exitosa Mantenimiento conectado 1 627 - Entrada en modo de programación LB – Programación local Mantenimiento desconectado 1 628 - Salida de modo de programación LS – Programación local exitosa Fallo de sin cierre 1 654 – Inactividad del sistema CD – Inactividad del sistema Fallo de CA en Módulo 1 342 – Fallo de CA en módulo AT – Fallo de CA de Módulo Restauración de fallo de CA en módulo 3 342 – Restauración de CA en módulo AR - Restaur. de fallo de CA en módulo Fallo de batería de módulo 1 338 – Fallo de batería en módulo YT - Fallo de batería de módulo Restauración de fallo de batería de módulo 3 338 – Fallo de batería en módulo YR - Restaur. fallo de batería de módulo Baja batería en módulo RF 1 384 - Baja batería transmisor RF XT - Fallo de batería de transmisor Restauración de batería de módulo RF 3 384 – Restauración batería transmisor RF XR - Restaur. de batería de transmisor Fallo de supervisión de módulo RF 1 381 - Pérdida de supervisión - RF US – Supervisión de zona sin tipo Restauración de supervisión RF de módulo 3 381 - Restauración de supervisión - RF UR – Restauración de zona sin tipo Pérdida de supervisión de módulo RF 1 381 - Pérdida de supervisión - RF US – Supervisión de zona sin tipo Restauración de supervisión RF de módulo 3 381 – Restaur. pérdida de supervisión - RF UR – Restauración de Zona Sin Tipo Sabotaje de módulo RF 1 145 - Sabotaje de módulo de expansión ES - Sabotaje Dispositivo de Expansión Restauración de sabotaje de módulo RF 3 145 – Restaur. sabotaje módulo expansión EJ – Restaur. de dispositivo expansión Alarma de paramédicos 1 1AA - Médica MA - Alarma médica Zona forzada 1 57A - Zona forzada XW - Zona forzada Zona Incluida 3 57A - Zona incluida UU - Zona incluida

50 Guía de Programación

Lista de Códigos de Reporte Automáticos (en Inglés)

Evento en el Sistema Código de Reporte Contact ID De Fábrica Código de Reporte SIA De Fábrica

Arming with User Code (##) 3 4A1 - Close by user CL - Closing report Auto arming 3 4A3 - Automatic close CA - Automatic closing Late to close 3 452 - Late to close OT - Late to close No movement 3 452 - Late to close NA - No activity Partial arming 1 456 - Group bypass CG - Close area Quick arming 3 4A8 - Quick arm CL - Closing report Arm with PC software 3 4A7 - Remote arm/disarm CQ - Remote arming

Disarm with User Code (##) 1 4A1 - Open by user OP - Opening report Disarm after alarm* with User Code (##) 1 4A1 - Open by user OP - Opening report Cancel alarm** with User Code (##) 1 4A6 - Cancel by user OR - Disarm from alarm

Auto-arming cancellation 1 464 - Deferred open/close CE - Closing extend Disarm with PC software 1 4A7 - Remote arm/disarm OQ - Remote disarming Disarm after an alarm with PC software 1 4A7 - Remote arm/disarm OR - Disarm from alarm Cancel alarm with PC software 1 4A6 - Cancel by user OR - Disarm from alarm Cancel paramedic alarm 1 4A6 - Cancel by user MH - Medical alarm restore

Zone bypassed (##) 1 57A - Zone bypass UB - Untyped zone bypass Zone alarm (##) 1 13A - Burglary alarm BA - Burglary alarm Fire alarm (##) 1 11A - Fire alarm FA - Fire alarm Zone alarm restore (##) 3 13A - Burglary alarm restore BH - Burglary alarm restore Fire alarm restore (##) 3 11A - Fire alarm restore FH - Fire alarm restore

Panic 1 - emergency 1 12A - Panic alarm PA - Panic alarm Panic 2 - medical 1 1AA - Medical alarm MA - Medical alarm Panic 3 - fire 1 115 - Pull station FA - Fire alarm

Recent closing 3 459 - Open/Close CR - Recent closing Global zone shutdown 1 575 - Group bypass CG - Close area Duress alarm 1 121 - Duress HA - Hold-up alarm Keypad lockout 1 421 - Access denied JA - User code tamper Zone shutdown (##) 1 57A - Zone bypass UB - Untyped zone bypass

Zone tampered (##) 1 144 - Sensor tamper TA - Tamper alarm Zone tamper restore (##) 3 144 - Sensor tamper restore TR - Tamper restoral

AC failure 1 3A1 - AC loss AT - AC trouble Battery failure 1 3A9 - Battery test failure YT - System battery trouble Auxiliary supply trouble 1 3AA - System trouble YP - Power supply trouble Bell output current limit 1 321 - Bell 1 YA - Bell fault Bell absent 1 321 - Bell 1 YA - Bell fault Clock lost 1 626 - Time/date inaccurate JT - Time changed Fire loop trouble 1 373 - Fire trouble FT - Fire trouble Communication fail 1 354 - Communication fail YC -Fail to communicate RF interference 1 344 - RF receiver jam detection XQ - RF Interference TLM trouble restore 3 351 - Telco 1 fault restore LR - Phone line restoral AC failure restore 3 3A1 - AC loss restore AR - AC restoral Battery failure restore 3 3A9 - Battery test restore YR - System battery restoral

* Un sistema armado está o estaba en alarma y fue desarmado por un usuario. ** Un sistema desarmado está o estaba en alarma (i.e. zona de 24Hr) y fue desarmado por un usuario.

Magellan / Spectra SP 51

Evento en el Sistema Código de Reporte Contact ID De Fábrica Código de Reporte SIA De Fábrica

Auxiliary supply trouble restore 3 3AA - System trouble restore YQ - Power supply restored Bell output current limit restore 3 321 - Bell 1 restore YH - Bell restored Bell absent restore 3 321 - Bell 1 restore YH - Bell restored Clock programmed 3 625 - Time/date reset JT - Time changed Fire loop trouble restore 3 373 - Fire trouble restore FJ - Fire trouble restore Fail to communicate with monitoring station 3 354 - Fail to communicate YK - Communication fails RF interference 3 344 - RF receiver jam detection XH - RF Interference Restoral

Combus fault 1 333 - Expansion module failure ET - Expansion trouble Module tamper 1 341 - Expansion module tamper TA - Tamper alarm

Bus fault restore 3 333 - Expansion module failure restore ER - Expansion restoral Module tamper restore 3 341 - Expansion module tamper restore TR - Tamper restoral

Cold start 1 3A8 - System shutdown RR - Power up Test report engaged 1 6A2 - Periodic test report TX - Test report PC software communication finished 1 412 - Successful - download access RS - Remote program success Installer on site 1 627 - Program mode entry LB - Local program Installer programming finished 1 628 - Program mode exit LS - Local program success Maintenance in 1 627 - Program mode entry LB - Local program Maintenance out 1 628 - Program mode exit LS - Local program success Closing delinquency 1 654 - System inactivity CD - System inactivity Module AC fail 1 342 - AC failure on module AT - Module AC fail Module AC fail restore 3 342 - AC restored on module AR - Module AC fail restore Module battery fail 1 338 - Battery failure on module YT - Module battery fail Module battery fail restore 3 338 - Battery failure on module YR - Module battery fail restore RF Module low battery 1 384 - RF transmitter low battery XT - Transmitter battery trouble RF Module battery restore 3 384 - RF transmitter battery restore XR - Transmitter battery restoral RF Module supervision trouble 1 381 - Loss of supervision - RF US - Untype zone supervision RF Module supervision restore 3 381 - Supervision restore - RF UR - Untyped zone restoral RF Module supervision lost 1 381 - Loss of supervision- RF US - Untyped Zone Supervisory RF Module supervision restore 3 381 - Loss of supervision- RF restore UR - Untyped Zone Restoral RF Module tamper 1 145 - Expansion module tamper ES - Expansion Device Tamper RF Module tamper restore 3 145 - Expansion module tamper restore EJ - Expansion Device Restore Paramedic alarm 1 1AA - Medical MA - Medical Alarm Zone forced 1 57A - Zone forced XW - Zone forced Zone included 3 57A - Zone included UU - Zone included

52 Guía de Programación

Apéndice 3: Ingreso y Representación de Datos

Para acceder al Modo de Pantalla de Datos, pulsar [ENTRAR] después de ingresar una sección y antes de ingresar cualquier dato. Las cuatro luces LED indicadas abajo empiezan a parpadear señalando que se está en Modo de Pantalla de Datos.

Cada vez que se pulsa [

ENTRAR], el teclado muestra el dígito siguiente de la sección en curso y continua a través de las siguientes

secciones un dígito a la vez sin cambiar los valores programados. No está disponible para las secciones que usan el Método de Selección de Funciones Múltiples. Pulsar la tecla [

BORRAR] en cualquier momento para salir del Modo de Pantalla de Datos.

Hay dos métodos para ingresar datos si se está en el modo de programación: Método de Ingreso de Datos con Dígitos Únicos y la Programación por Selección de Funciones.

Método de Ingreso de Datos con Dígitos Únicos

Después de acceder al modo de programación, algunas secciones requieren el ingreso de valores decimales del 000 al 255. Otras secciones requieren el ingreso de valores hexadecimales del 0 al F. Los datos requeridos son claramente indicados en este manual. Al ingresar el último dígito en una sección, la central lo guarda automáticamente y avanza a la sección siguiente. Consultar la Valores Decimales y Hexadecimales en página 53 para ver las teclas y sus valores decimales y /o hexadecimales equivalentes.

Método de Programación por Selección de Funciones

Después de ingresar ciertas secciones, ocho opciones son mostradas donde cada opción del [1] al [8] representa una característica específica. Pulsar la tecla correspondiente a la opción deseada. Esto significa que la opción está habilitada (ON). Pulsar la tecla de nuevo para retirar el dígito y, en consecuencia, deshabilitar la opción (OFF). Pulsar la tecla [BORRAR] para deshabilitar las ocho opciones. Una vez las opciones configuradas, pulsar la tecla [

ENTRAR] para guardar y avanzar a la siguiente sección.

Valores Decimales y Hexadecimales

Valor o Acción Pulsar la Tecla

LED de 32 Zonas LED de 10 Zonas

Valor 0 / Remplaza Dígito

NOCHE] Borra dígito y permanece en la sección Borra dígito y permanece en la sección

[

Actual con 0

Valores 1 a 9 [1] a [9] Zona 1 a 9 Teclas 1 a 9

A (sólo hexa) [0] Zona 10 Tecla 0(10) B (sólo Hexa) [ C (sólo Hexa) [ D (sólo Hexa) [ E (sólo Hexa) [ F (sólo Hexa)

Salir Sin Guardar [

Guardar Datos (sólo hexa) [

OFF] Zona 11 OFF EXC] Zona 12 EXC

MEM] Zona 13 MEM

FALLO] Zona 14 FALLO

[]

BORRAR] LUCES LED ARM Y EN CASA parpadean LUCES LED ARM Y EN CASA parpadean

ENTRAR] Avanzar a la siguiente sección Avanzar a la siguiente sección

Zona 15

Visualización

[]

Magellan / Spectra SP 53

Pantalla de Fallos

- Pulsar la tecla [FALLO] para acceder a la Pantalla de Fallos. Notar que el teclado puede ser programado para emitir un tono biip cada 5 segundos siempre que ocurra una nueva condición de fallo. Pulsar la tecla [FALLO] para detener los tonos.

- Para ver el menú secundario, pulsar la tecla correspondiente en el menú principal.

Menú Principal de Fallos Menú Secundario de Fallos

[1] Batería baja en zona inalámbrica [1] a [32] Batería baja en las zonas [2] Fallo de alimentación [1] Sin Batería /Batería Baja en la central

[2] Fallo de CA en la central [3] Sobrecarga de alimentación auxiliar en la central [4] Fallo de CA en teclado inalámbrico [5] Fallo de batería en teclado inalámbrico [6] Fallo de CA en repetidor inalámbrico [7] Fallo de batería en repetidor inalámbrico

[3] Fallo de sirena [1] Sirena desconectada en la central

[2] Sobrecarga de sirena en la central

[4] Fallo de Comunicación [1] Supervisión de Línea Telefónica en la central

[2] Fallo de comunicación con Teléf. #1 de Receptora en la central [3] Fallo de comunicación con Teléf. #2 de Receptora en la central [4] Fallo de comunicación con buscapersonas en la central [5] Fallo de comunicación con número personal en la central

[6] Fallo de comunicación con PC en la central [5] Fallo de sabotaje o de cableado en zona [1] a [32] Fallo de zonas saboteadas y de cableado de zona [6]Fallo de sabotaje de módulo [1] MG-2WPGM

[2] Bus de teclado

[3] Módulo Bus ZX8

[4] Módulo bus RTX3

[5] Teclado inalámbrico [7]Fallo en circuito de fuego [1] a [32] Zonas con fallo de circuito de fuego [8]Pérdida de Hora [9] Pérdida de supervisión en zona inalámbrica [1] a [32] Zonas con pérdida de supervisión

EN CASA] Fallo de interferencia RF

[ [0 (10)] ó [10] Pérdida de supervisión de módulo [1] MG-2WPGM

[2] Bus de teclado (efectuar un reset de la central no borra este fallo,

borrarlo en la sección [955]) [3] Módulo Bus ZX8 [4] Módulo bus RTX3 [5] Fallo de supervisión de teclado inalámbrico [6] Fallo de supervisión de repetidor inalámbrico

[16] Fallo en teclado (Sólo MG32LED/MG32LRF )

NOCHE] fallo de Teclado (SÓLO MG10LEDV/H)

[

Teclas de Función del Instalador

Para acceder a las Teclas de Función del Instalador, pulsar:

ENTRAR]+[CÓDIGO DE INSTALADOR] + [MEM] = Reporte de Prueba: Envía el código de “Reporte de Prueba” programado en la sección

[ [875] (página 43) a la central receptora.

ENTRAR]+[CÓDIGO DE INSTALADOR] + [EN CASA] = Cancela la Comunicación: Cancela toda comunicación con el software WinLoad o

[

con la central receptora hasta el próximo evento a reportar.

ENTRAR]+[CÓDIGO DE INSTALADOR] + [NOCHE] = Responde al Software WinLoad : Obliga a la consola a responder una llamada

[

proveniente de la central receptora que usa el software WinLoad.

ENTRAR]+[CÓDIGO DE INSTALADOR] + [EXC] = Llama al Software WinLoad: Marca el número de teléfono de PC programado en la

[ sección [915] (página 44) para establecer comunicación con una PC que usa el software WinLoad.

ENTRAR]+[CÓDIGO DE INSTALADOR] + [FALLO] = Modo de Prueba del Instalador: El modo de prueba permite efectuar pruebas

[ caminando y que la sirena emita un pitido para indicar las zonas abiertas. Pulsar la tecla [

54 Guía de Programación

FALLO] de nuevo para salir.

Conexiones de Hardware

Entradas de Zona Simple

Magellan / Spectra SP 55

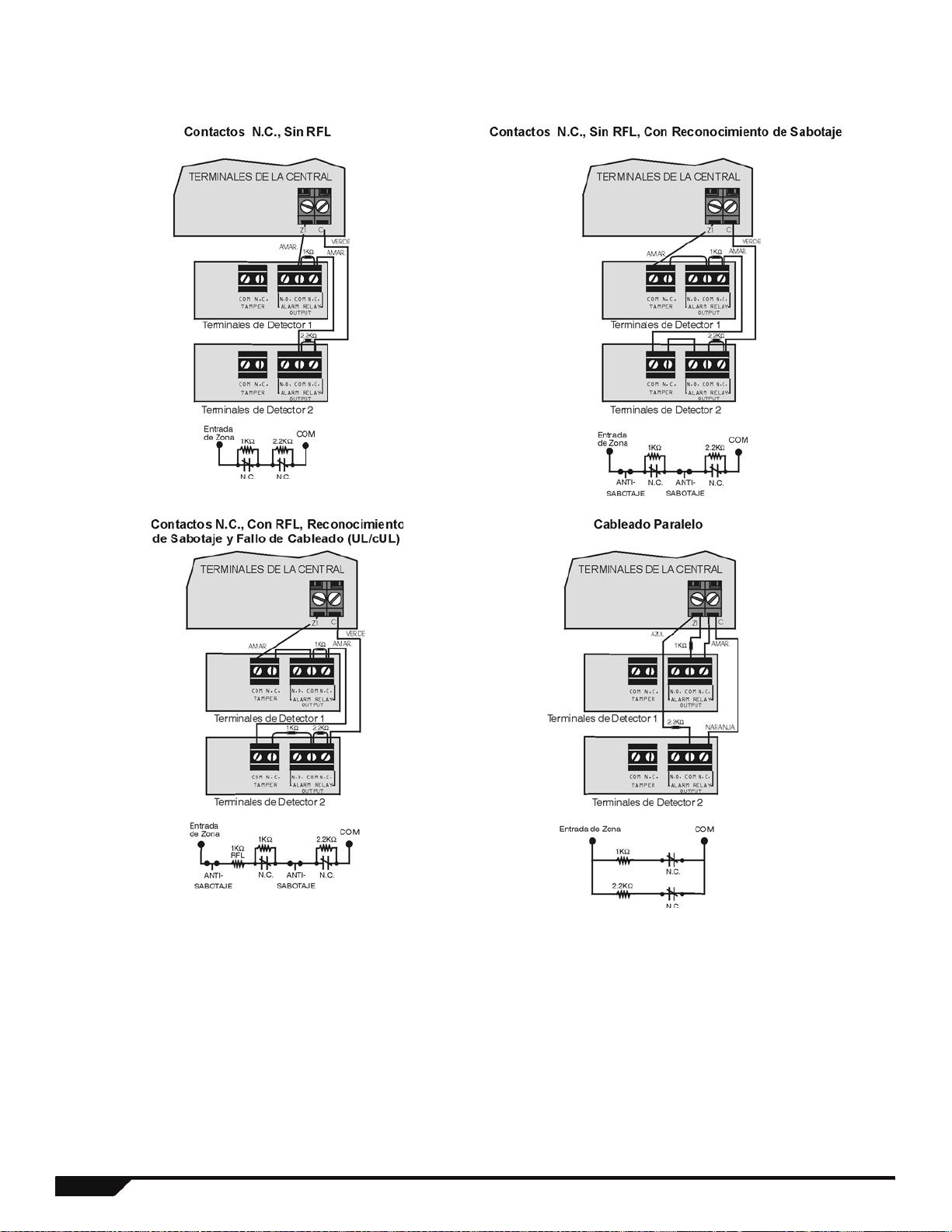

Conexiones de Zona de Tecnología Avanzada (ZTA)

56 Guía de Programación

Conexión de Circuitos de Fuego y de PGMs

En instalaciones de 4 cables: Programar el Evento de Activación para poder reinicializar los detectores de humo al pulsar las teclas [ por tres segundos. Ver el Grupo de Eventos # 6 en la página 18. En instalaciones de 2 cables (excepto SP5500): Pulsar

BORRAR] + [ENTRAR] para

[

reinicializar automáticamente los detectores de humo.

Todos los detectore s de humo de 4 cables deben ser conectados con una configuración en serie.

Cada central (excepto la SP5500) acepta un máximo de cinco detectores de humo de 2 cables.

BORRAR] + [ENTRAR]

Conexión de Relé de Alarma y de PGMs

Conexiones de Batería de Respaldo y de Alimentación CA

Batería Recargable

Tabla de Requisitos del Transformador

Transformador: 16VCA 20VA* (Amseco XP-1620)

Fuente de alimentación CC a:

La alimentación auxiliar puede proveer un máximo de:

Cargas de Corriente de Batería Aceptables (sección [127] opción [5])

16.5VCA 40VA (Universal UB1640W)

*No verificado por UL

MG5000/MG5050 = 1.0A SP5500/SP6000/SP7000 = 1.4A

tip: 600mA máx: 700mA Instalaciones UL: tip. 200mA

350mA/700mA

UL/ULC - 12Vcc / 4Ah ó 7Ah

Aviso UL:

Se requiere una batería de 12Vcc / 7Ah para cumplir con los requisitos de fuego de UL.

Aviso:

Desconectar la batería antes de remplazar el fusible.

Vista parcial de la central

La conexión incorrecta del transformador podría causar daños al sistema.

Magellan / Spectra SP 57

Conexión a WinLoad

Computadora

con software

WinLoad instalado

Cable

estándar DB-9

(cable serie de

9 pines)

Adaptador 306

/Convertidor CONV3USB

Cable de conexión

de 4 pines

Conectador Serie

Actualización del Firmware Mediante WinLoad

Para actualizar el firmware del sistema:

1. Conectar el producto a la computadora mediante una Interfaz de Conexión Directa 306USB o un Convertidor CONV3USB.

2. Iniciar el Software WinLoad de Carga / Descarga para Instalador

3. Hacer clic en el botón del Programador Local.

4. Verificar la información del producto ubicada en la ventana del Programador Local de Firmware. Si el programador de firmware no detecta automáticamente la central, hacer clic en el botón Com port settings (Configuración de

puerto Com) y seleccionar el puerto Com adecuado. Hacer clic después en el botón Refresh Product Info (Actualizar Información del Producto) para la conexión con la central.

5. Para verificar si hay actualizaciones, hacer clic en Down load Firmware from the web (Descargar Firmware desde sitio web).

6. En la lista desplegable de Select Firmware (Seleccionar Firmware), seleccionar la versión de firmware que se desea instalar.

Si ya se descargó el archivo .pef desde el sitio web paradox.com, hacer clic en el botón [...] y seleccionar la ubicación del archivo .pef.

7. Hacer clic en el botón Update product firmware (Actualizar firmware del producto).

Cuando termine el proceso de descarga, la actualización estará completada.

58 Guía de Programación

Instalación de la Caja Metálica

Las cruces y la línea punteada representan la ubicación de montaje. Si se requiere dimensiones específicas, comunicarse con el Departamento de Asistencia Técnica para Distribuidores de Paradox. Para la instalación UL recomendada de la central MG5000 solamente, ubicar la PCI una ranura más baja que la ubicación de montaje.

MG5000 (8x10”) MG5000 (11x11”)

MG5050 (11x11”)

Magellan / Spectra SP 59

SP5500 (8x10”)

SP6000 (11x11”)

SP7000 (11x11”)

60 Guía de Programación

Diagrama de la Placa de Circuito Impreso del MG5000

Usado para la actualización local del firmware mediante una Interfaz de Conexión Directa 306USB. Ver Conexión con WinLoad en la

EBUS y Marcador: Usado por el módulo de voz externo (plug-in) VDMP3 para el reporte con voz.

Antenas

página 58 para más detalles.

Pulsar y mantener el botón RESET por 5 seg. La luz LED de ESTADO empieza a parpadear. Pulsar RESET otra vez en los primeros 2 seg. del parpadeo de la luz LED. La central vuelve a los valores de fábrica y se reinicia.

Se puede usar un conectador de 4 pines para la instalación rápida de un teclado.

Luz LED de carga:

Luz LED de prueba de Batería y de cargado

LED DE “ESTADO”:

Parpadea cada segundo = Normal Parpadea 1 seg. encendido y 1 seg. apagado = Cualquier fallo Siempre Encendido = Central usa línea telef. Parpadeo rápido 6 seg. tras encendido = Bloqueo del instalador habilitado

Luces LED "RX" y “TX”:

Parpadeo rápido cuando recibe o transmite señales RF desde dispositivos inalámbricos.

No cortar, doblar o alterar la antena y verificar que los cables eléctricos no pasen por encima de la antena pues esto podría afectar la recepción de la señal.

Llave de Memoria Paradox (PMC-3, PMC-4)

Desconectar la línea telefónica antes de dar mantenimiento

Ver Conexiones de

limentación CA y de Batería de Respaldo en la

ágina 57.

La salida " apaga si la corriente excede 3A.

Conexión de la Campana /Sirena Autónoma

La suma del flujo de corriente de BELL y

AUX debe ser limitado a 1.3A (se recomienda enfáticamente un transformador de 40VA). Exceder e st e límit e sobrecarga el suministro de la central y conduce a un apagado total del sistema.

BELL" de sirena se

Consultar Entradas de Zona Simple

en la

página 55

Conductor simple de cable de cobre macizo AWG# 14

Para brindar máxima protección contra rayos, se recomienda enfáticamente tener polos a tierra separados p ara el m arcador

y el terminal de tierra de la zona.

Máxima cantidad de teclados = 15 teclados Máx. de Corriente ) 700mA Máx. distancia entre el teclado y la central = 76m (250ft)

A caja metálica

Tubería de agua fría a tierra

Conexión a tierra

Máx. extensión total de tirada de cable = 230m (750 ft)

Alimentación AUX

Consultar los requisitos del transformador en la página 57 para la Aux. Salida de Alimentación. Para conectar cableado adicional a la alimentación auxiliar, usar los conectadores rojo (+) y negro del teclado. La alimentación AUX se apaga si la corriente excede los 1.1A. Si la salida auxiliar se sobrecarga y apaga, se debe desconectar todo los dispositivos de la salida durante por lo menos 10 segundos antes de reconectarlos nuevamente en la salida auxiliar.

* Si la RFL está habilitada: ver la sección [706] opción [2]. Para las configuraciones de zona en teclado, consultar el Menú Rápido del Instalador en la página 3. Ver también Conexiones de Zona en Teclado en la página 55.

Para las configuraciones de zona en teclado, ver el

Menú Rápido del Instalador. Si la RFL está

habilitada: ver la sección [706] opción [2]. Consultar también Conexiones de Zona en Teclado en la página 55.

Este equipo debe ser instalado por personal calificado y recibir solamente servicio técnico profesional. Para información de UL y C-UL, consultar la sección Avisos de UL y C-UL al final del Manual de Instalación y Consulta.

Magellan / Spectra SP 61

Diagrama de la Placa de Circuito Impreso de MG5050

Luz LED de carga:

LEDs

Luz LED de prueba de batería y de cargado

LED de Estado:

• Parpadea cada segundo = Normal

• Parpadea 1 segundo encendido y 1 segundo apagado = Cualquier fallo

• Siempre Encendido = Central usa línea telefónica

• Parpadeo rápido 6 seg. tras encendido = Bloqueo del instalador habilitado

Luces LED "RX" y “TX”:

Parpadeo rápido al recibir o transmitir señales RF desde dispositivos inalámbricos.

Se puede usar un conectador de 4 pines para la instalación rápida de un teclado.

Ver Conexiones de

Alimentación CA y de Batería de Respaldo en la página 57.

La salida " sirena se apaga si la corriente excede 3A.

BELL" de

Conexión de la Campana /Sirena Autónoma

La suma del

flujo de corriente de BELL y AUX debe ser limitada a 1.3A (se recomienda un transformador de 40VA). Exceder este límite sobrecarga el suministro de la central y conduce a un apagado total del sistema.

Llave de Memoria Paradox (PMC-3, PMC-4)

No cortar, doblar o alterar la antena y asegurarse que los cables eléctricos no pasen por encima de la antena pues esto podría afectar la recepción de la señal.

Próximamente: Módulo de voz externo (plug-in) VDMP3 para el reporte con voz

Usado para la actualización local del firmware mediante una Interfaz de Conexión Directa 306USB. Ver Conexión con WinLoad en la página 58 para más detalles.

Consultar Entradas de Zona Simple

en la página 55

Para brindar máxima protección

contra rayos, se recomienda

enfáticamente tener polos a tierra

separados para el marcador y el

terminal de tierra de la zona.

Pulsar y mantener el botón RESET por 5 seg. La luz LED de ESTADO parpadea. Pulsar RESET otra vez en los primeros 2 seg. del parpadeo de la luz LED. La central vuelve a los valores de fábrica y se reinicia.

Desconectar la línea telefónica antes de dar mantenimiento

Conductor simple de cable de cobre macizo AWG# 14

A caja metálica

Antenas

Tubería de agua fría a tierra

Conexión a tierra

Máxima cantidad de teclados = 15 teclados Máx. de Corriente ) 700mA Máx. distancia entre el teclado y la central = 76m (250ft) Máx. extensión total de tirada de cable = 230m (750 ft)

Alimentación AUX

Ver los requisitos del transformador en la página 57 para la Salida Aux. de Alimentación. Para conectar cableado adicional a la alimentación auxiliar, usar los conectadores rojo (+) y negro del teclado. La alimentación AUX se apaga si la corriente excede 1.1A. Si la salida auxiliar se sobrecarga y apaga, se debe desconectar todo los dispositivos de la salida durante por lo menos 10 segundos antes de reconectarlos nuevamente en la salida auxiliar.

* Si la RFL está habilitada: ver la sección [706] opción [2]. Para las configuraciones de zona en teclado, ver el Menú Rápido del Instalador en la página 3. Ver también Conexiones de Zona en Teclado en la página 55.

Para las configuraciones de zona en teclado, consultar el Menú Rápido del Instalador. Si la RFL está habilitada: ver la sección [706] opción [2]. Consultar también Conexiones de Zona en Teclado en la página 55.

62 Guía de Programación

Diagrama de la Placa de Circuito Impreso de SP5500

LEDs

Luz LED de carga:

Luz LED de prueba de batería y de cargado

El activador +/- de PGM no es aceptado por la central SP5500

Consultar Conexiones

de Alimentación CA y de Batería de Respaldo en la página 57.

LED de Estado:

• Parpadea cada segundo = Normal

• Parpadea 1 seg. encendido y 1 seg. apagado = Cualquier fallo

• Siempre Encendido = Central usa línea telefónica

• Parpadeo rápido 6 seg. tras encendido = Bloqueo del instalador habilitado

Próximamente: Módulo de voz externo (plug-in) VDMP3 para el reporte con voz

Pulsar y mantener el botón RESET durante cinco segundos. La luz LED de ESTADO empieza a parpadear. Pulsar el interruptor RESET nuevamente en los primeros 2 segundos del parpadeo de la luz LED. La central vuelve a los valores de fábrica y se reinicia.

Usado para la actualización local del firmware mediante una Interfaz de Conexión Directa 306USB. Ver Conexión con WinLoad en la página 58 para más detalles.

Se puede usar un conectador de 4 pines para la instalación rápida de un teclado.

Llave de Memoria Paradox (PMC-3, PMC-4)

Desconectar la línea telefónica antes de dar mantenimiento

La salida " sirena se apaga si la corriente excede 3A.

Alimentación AUX

BELL" de

Conexión de la Campana /Sirena Autónoma

Consultar Entradas de Zona

en la página 55

Simple

Máxima cantidad de teclados = 15 teclados Máx. de Corriente ) 700mA Máx. distancia entre el teclado y la central = 76m (250ft) Máx. extensión total de tirada de cable = 230m (750 ft)

* Si la RFL está habilitada: ver la sección [706] opción [2]. Para configuraciones de zona en teclado, ver el Menú Rápido del Instalador en la página 3. Ver también Conexiones de Zona en Teclado en la página 55.

Para brindar máxima protección

contra rayos, se recomienda

enfáticamente tener polos a tierra

separados para el marcador y el

terminal de tierra de la zona.

Tubería de agua fría a tierra

Conductor simple de cable de cobre macizo AWG# 14

A caja metálica

Conexión a tierra

La suma del flujo de corriente de BELL y AUX debe ser limitado a

1.3A (se recomienda enfáticamente un transformador de 40VA). Exceder este límite sobrecarga el suministro de la central y conduce a un apagado total del sistema.

Magellan / Spectra SP 63

Diagrama de la Placa de Circuito Impreso de SP6000

Luz LED de carga:

LEDs

Luz LED de prueba de batería y de cargado

LED de Estado:

• Parpadea cada segundo = Normal

• Parpadea 1 seg. encendido y 1 seg. apagado = Cualquier fallo

• Siempre Encendido = Central usa línea telefónica

• Parpadeo rápido 6 seg. tras encendido = Bloqueo del instalador habilitado

Activación de PGM. Este puente permite elegir si las PGMs de relé de estado sólido son conectadas a tierra (-), o proporcionan 12V (+).

Consultar Conexiones

de Alimentación CA y de Batería de Respaldo en la página 57.

Próximamente: Módulo de voz externo (plug-in) VDMP3 para el reporte con voz

Usado para la actualización local del firmware mediante una Interfaz de Conexión Directa 306USB. Ver Conexión con WinLoad en la página 58 para más detalles.

Pulsar y mantener el botón RESET durante 5 seg. La luz LED de ESTADO empieza a parpadear. Pulsar el interruptor RESET nuevamente en los primeros 2 seg. del parpadeo de la luz LED. La central vuelve a los valores de fábrica y se reinicia.

Se puede usar un conectador de 4 pines para la instalación rápida de un teclado.

Llave de Memoria Paradox (PMC-3, PMC-

Desconectar la línea telefónica antes de dar mantenimiento

La salida " sirena se apaga si la corriente excede 3A.

Alimentación AUX

Ver los requisitos del transformador en la página 57 para la salida Aux. de alimentación. Para conectar cableado adicional a la alimentación auxiliar, usar los conectadores rojo (+) y negro del teclado. La alimentación AUX se apaga si la corriente excede los 1.1A. Si la salida auxiliar se sobrecarga y apaga, se debe desconectar todo los dispositivos de la salida durante por lo menos 10 segundos antes de reconectarlos nuevamente en la salida auxiliar.

BELL" de

Conexión de la Campana /Sirena Autónoma

La suma del flujo de corriente de BELL y AUX debe ser limitada a

1.3A (se recomienda enfáticamente un transformador de 40VA). Exceder este límite sobrecarga el suministro de la central y conduce a un apagado total del sistema.

Al usar una central SP6000 en conjunción con un módulo MG-RTX3, todos los teclados MG32LED y MG10LEDV/H deben ser de la versión

2.0 ó posterior.

Consultar Entradas de Zona Simple página 55

en la

Conductor simple de cable de cobre macizo AWG# 14

Para brindar máxima protección

contra rayos, se recomienda

enfáticamente tener polos a tierra

separados para el marcador y el

terminal de tierra de la zona.

Máxima cantidad de teclados = 15 teclados Máx. de Corriente ) 700mA Máx. distancia entre el teclado y la central = 76m (250ft) Máx. extensión total de tirada de cable = 230m (750 ft)

Este equipo debe ser instalado por personal calificado y recibir solamente servicio técnico profesional. Para información de UL y C-UL, ver la sección Avisos de UL y C-UL al final del Manual de Instalación y Consulta.

A caja metálica

Tubería de agua fría a tierra

Conexión a tierra

64 Guía de Programación

Diagrama de la Placa de Circuito Impreso de SP7000

Luz LED de carga:

Luz LED de prueba de batería y de cargado

LED de Estado:

• Parpadea cada segundo = Normal

• Parpadea 1 seg. encendido y 1 seg. apagado = Cualquier fallo

• Siempre Encendido = Central usa línea telefónica

• Parpadeo rápido 6 seg. tras encendido = Bloqueo de instalador habilitado

Activación de PGM. Este puente permite elegir si las PGMs de relé de estado sólido son conectadas a tierra (-), o proporcionan 12V (+).

Ver Conexiones de

Alimentación CA y de Batería de Respaldo en la página 57.

LEDs

Usado para la actualización local del firmware mediante una Interfaz de Conexión Directa 306USB. Ver Conexión con WinLoad en la página 58 para más detalles.

Próximamente: Módulo de voz externo (plug-in) VDMP3 para el reporte con voz

Entradas Superiores = Zonas 9 a 16 Entradas Inferiores = Zonas 1 a 8

Se puede usar un conectador de 4 pines para la instalación rápida de un teclado.

Llave de Memoria Paradox (PMC-3, PMC-4)

Desconectar la línea telefónica antes de dar mantenimiento

La salida " sirena se apaga si la corriente excede 3A.

BELL" de

Alimentación AUX

Ver los requisitos del transformador en la página 57 para la salida Aux. de alimentación. Para conectar cableado adicional a la alimentación auxiliar, usar los conectadores rojo (+) y negro del teclado. La alimentación AUX se apaga si la corriente excede los 1.1A. Si la salida auxiliar se sobrecarga y apaga, se debe desconectar todo los dispositivos de la salida durante por lo menos 10 seg. antes de reconectarlos nuevamente en la salida auxiliar.

Conexión de la Campana /Sirena Autónoma

La suma del flujo de corriente de BELL y AUX debe ser limitado a 1.3A (se recomienda enfáticamente un transformador de 40VA). Exceder este límite sobrecarga el suministro de la central y conduce a un apagado total del sistema.

Consultar Entradas de Zona

en la página 55

Simple

Conductor simple de cable de cobre macizo AWG# 14

Para brindar máxima protección

contra rayos, se recomienda

enfáticamente tener polos a tierra

separados para el marcador y el

terminal de tierra de la zona.

Máxima cantidad de teclados = 15 teclados Máx. de Corriente ) 700mA Máx. distancia entre el teclado y la central = 76m (250ft) Máx. extensión total de tirada de cable = 230m (750 ft)

A caja metálica

Tubería de agua fría a tierra

Conexión a tierra

Magellan / Spectra SP 65

Garantía

Para una información detallada acer ca de la ga rant ía de es te pro duct o consul tar la Declaración de Garantía Limitada (en inglés) que se encuentra en el siti o web de p a rad ox: www.parado x.ca/t e rms. El u so de este pro duc to Parad ox sign ifica l a acep t a ción de t odos lo s tér min os y condicio nes de la gara ntí a.

Limitaciones de los Sistemas de Alarma:

Se debe comprender que el sistema de alarma Para dox, sien do altamente avanzado y seguro, no ofrece ninguna protección garantizada respecto a robos, in cen dios u ot ras urgencias (las opciones de incendio y de urgencia sólo son disponibles en al gunos model os Paradox). E sto se deb e a una serie de razones, incluidas, pero sin l imit arse a ello, una mala o inadecuada instalación /ubicació n, limi t aci one s del senso r, funcionamiento de la batería, interrupción de la señal inalámbr ica, mal mant enimi en to o la p osib ili dad que el sistema o las líneas telefónicas sean comprometidos o el udidos. Como result ado, Paradox no afirma que el sistema de alarma evit ará lesiones person ales o daños en la propiedad, o que proveerá, cualquiera fuera la circunst a ncia , una a dverte ncia o pr ot ección ad ecu ada.

En consecuencia, el sistema de seguridad debe ser considerad o como una de la much as herra mien t a s disponi bles p a ra red ucir los riesgo s y/o los dañ os causados por robos, incendios u otras emergencias; entre estas otr as he rramie nt a s fi guran , sin limi t ar se a el lo , las pól izas de se guro, di sposi tivos de pre venci ón y de extinci ón d e ince ndios, jun to a rociadores automáticos.

Recomendamos enfáticamente efectuar un manten imi ento regu la r de los sist ema s de seguri da d y est a r bie n in form ado ac er ca de los nu evos y mej orado s p rod uctos P ara dox.

TBR-21: Para cumplir con la norma TBR-21, el marcado forzado estándar debe estar habilitado. AVISOS DE UL Y ULC

Este equipo puede ser programado con características que no han sido homologadas p ara usarse con inst a lacione s UL. Par a perma necer en el marco de los estándare s UL y ULC, el instalador debe seguir las siguientes instrucciones al configurar el sistema:

• Todos los componentes del sistema deben ser homologados por UL para la aplicación deseada.

• Si se usa el sistema para la detección de “Incendios”, El inst alador debe consult ar e l Estánda r #72 de la NFPA, Capítulo 2. Además, una vez la instalación completada, la autoridad local de protección contra incendios debe ser informada de la instalación.

• AVISO: Este equipo debe ser inst alado por personal calificado y recibir solamente servicio técnico profesional

• Este equipo debe ser revisado por personal técnico calificado una vez cada tres años.

• Todos los teclados deben usar un interruptor antisabotaje.

• No se debe anular las zonas de fuego.

• El tiempo máximo permitido de retardo de entrada es de 45 segundos.

• El tiempo máximo permitido de retardo de salida es de 60 segundos.

• El tiempo mínimo de corte de sirena es de 4 minutos.

• Las siguientes características no cumplen con los requisitos UL: Memoria de Anulación y Desactiva ción Automática de Fallo.

• No conectar el dispositivo de indicación primario a un relé. El instalador debe usar la salida de sirena.

• Para cumplir con la norma UL985, la salida de alimentación auxiliar no debe exceder 200mA.

• No debe conectarse el terminal de tierra de la zona con productos Homologados UL.

• La caja metálica debe estar conectada a tierra con la tubería de agua fría.

• Todas las salidas son de Clase 2 o de energía limitada, con la excepción del terminal de batería. Los circuitos de alarma de fuego Clase 2 y de energía-limitada deben instalarse usando cables CL3, CL3R, CL3P o sustitutos permitidos por el código eléctrico nacional, ANSI/NFPA 70.

• Resistencia RFL parte #201100 2000

• Para Instalaciones UL: Universal UB1640W 16.5VCA min 40VA

• Todas las salidas tienen una tensión de 11.3Vcc a 12.7Vcc

• Batería de respaldo recargable de plomo ácido o gel de 12Vcc 4Ah (recomendado: YUAS A modelo #NP7-1 2) para uso resid encial. Usa r batería de 7Ah par a cumplir con los requisitos de incendio.

• Sirena Wheelock 46T-12

Legal

© 2004-2007 Paradox Security Systems Ltd. Todos los derechos reservados. Las especificaciones pueden cambiar sin previo aviso. Una o más de las siguientes patentes EE.UU. podría aplicarse: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 y RE39406 internacionales también podrían aplicarse. Magellan y Spectra SP son marcas de comercio o marcas registradas de Paradox Security Systems Ltd. o de sus afiliados en

Canadá, Estados Unidos y /o otros países.

. Patentes canadienses e

Impreso en Canadá - 08/2007 MGSP-SP12

paradox.com

Paradox MG5000, MG5050, SP5500, SP6000, SP7000 Diagram

Specifications and Main Features

Frequently Asked Questions

User Manual

Tabla de Materias

Acceso al Modo de Programación

Reinicialización de Códigos y de Central

Menú Rápido del Instalador

Zonas

Asignación de Número de Zona en Teclado (Programación del Teclado)

Retardos

Hora y Fecha

Modo de Prueba Caminando

WinLoad

Teléfono de Receptora #

Comunicador

Cancelar Comunicación

PGMs

Vista General del Sistema

Planificación de Teclado Inalámbrico

Planificación de Sistema Cableado

Planificación de Sistema Inalámbrico

Programación de Zonas

Reconocimiento de Zonas (Serie MG)

Reconocimiento de Zonas (Serie SP)

Tiempos de Zona (Serie MG)

Tiempos de Zona (Serie SP)

Fuerza de Señal del Transmisor Inalámbrico

Códigos de Reporte de Zonas (De fábrica = FF)

Programación del Teclado

Asignación de Número de Zona en Teclado

Asignación de Zona en Punto de Entrada (StayD)

Programación de Salidas Programables

Eventos de Activación /Desactivación de Salidas Programables

Descripción de Eventos

Opciones de Salida Programable

Retardos de las Salidas Programables

Números de Serie de PGMs

Fuerza de Señal de PGM inalámbrica

Reconocimiento de PGM

Programación del Usuario

Códigos del Sistema

Opciones de Código de Usuario

Las opciones de código Maestro del Sistema, Maestro 1 y Maestro no pueden ser modificadas. Sin embargo, si el sistema no tiene particiones, las opciones del código Maestro 2 son iguales a las del Maestro 1.

Códigos de Reporte de Usuario (de fábrica = FF)

Asignación de Control Remoto (CR) a Usuario

Atribuciones de los Botones de Control Remoto

Indicadores de Control Remoto Bidireccional (MG-REM2)

Indicadores de Armado Total /Forzado

Indicadores de Armado En Casa /Noche

Otros Indicadores

Programación de Repetidor Inalámbrico (MG-RPT1)

Asignación de Repetidor Inalámbrico

Fuerza de Señal del Repetidor Inalámbrico

Opciones de Repetidor Inalámbrico

Programación de Teclado Inalámbrico (MG32LRF)

Asignación Automática de Teclado Inalámbrico

Asignación Estándar de Teclado Inalámbrico

Fuerza de Señal del Teclado Inalámbrico

Para ver la fuerza de señal del teclado inalámbrico, pulsar la tecla [ ] .

Opciones de Repetidor /Teclado Inalámbrico

Identificadores de Teclado LCD (MG32LCD)

Caracteres Especiales

Identificadores de Zona

Identificadores de PGM

Identificadores de Usuario

Identificadores de Partición

Programación del Sistema

Tiempos del Sistema

Programación del Ahorro de Luz Diurna

Programación de Particiones

Tiempos de Partición

Programación de la Comunicación

Configuración de la Comunicación

Tiempos de la Comunicación

Códigos Especiales de Reporte de Desarmado (de fábrica = FF)

Códigos Especiales de Reporte de Alarma (de fábrica = FF)

Códigos de Reporte de Fallo en el Sistema (de fábrica = FF)

Códigos de Reporte de Restauración de Fallo en el Sistema (de fábrica = FF)

Códigos Especiales de Reporte del Sistema (de fábrica = FF)
