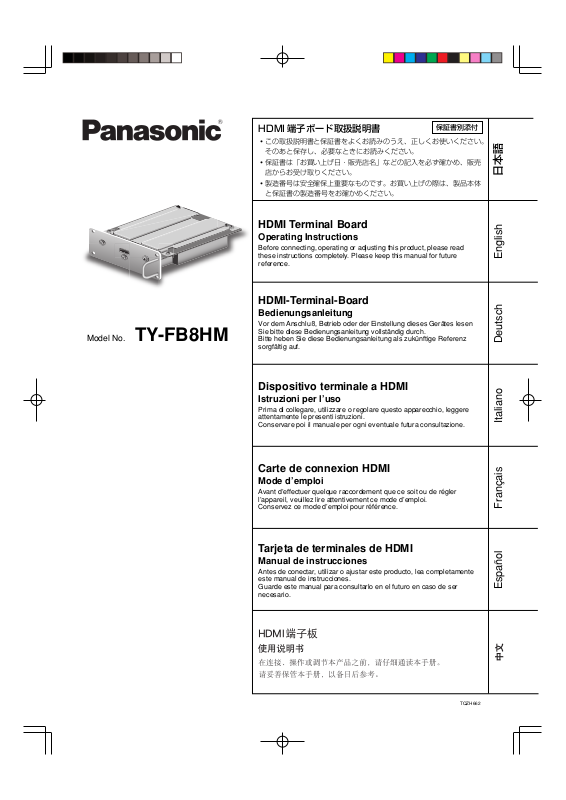

Panasonic TYFB8HM User Manual [en, de, es, fr, it]

Model No. TY-FB8HM

HDMI 端子ボード取扱説明書

・この取扱説明書と保証書をよくお読みのうえ、正しくお使いください。

そのあと保存し、必要なときにお読みください。

・保証書は「お買い上げ日・販売店名」などの記入を必ず確かめ、販売

店からお受け取りください。

・製造番号は安全確保上重要なものです。お買い上げの際は、製品本体

と保証書の製造番号をお確かめください。

保証書別添付

HDMI Terminal Board

Operating Instructions

Before connecting, operating or adjusting this product, please read
these instructions completely. Please keep this manual for future
reference.

HDMI-Terminal-Board

Bedienungsanleitung

Vor dem Anschluß, Betrieb oder der Einstellung dieses Gerätes lesen
Sie bitte diese Bedienungsanleitung vollständig durch.
Bitte heben Sie diese Bedienungsanleitung als zukünftige Referenz
sorgfältig auf.

日本語

English

Deutsch

Dispositivo terminale a HDMI

Istruzioni per l’uso

Prima di collegare, utilizzare o regolare questo apparecchio, leggere
attentamente le presenti istruzioni.
Conservare poi il manuale per ogni eventuale futura consultazione.

Carte de connexion HDMI

Mode d’emploi

Avant d’effectuer quelque raccordement que ce soit ou de régler
l’appareil, veuillez lire attentivement ce mode d’emploi.
Conservez ce mode d’emploi pour référence.

Tarjeta de terminales de HDMI

Manual de instrucciones

Antes de conectar, utilizar o ajustar este producto, lea completamente
este manual de instrucciones.
Guarde este manual para consultarlo en el futuro en caso de ser
necesario.

Italiano

Français

Español

TQZH662

2

安全上のご注意

お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように
説明しています。

■ 表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で説明しています。

警告

■ お守りいただきたい内容の種類を、次の絵表示で区分し、説明しています。

このような絵表示は、してはいけない「禁止」内容です。

このような絵表示は、必ず実行していただきたい「指示」内容です。

この表示の欄は、「死亡または重傷を負うことが想定される危害の程度」です。

必ずお守りください

警告

日本語

■

本製品の取り付け、取り外し、移動の際は
必ずディスプレイ本体の電源を切りコン
セントから電源プラグを抜いてください

電源プラグをコンセントに接続した
まま行うと、感電・故障の原因にな

電源プラグ

を抜く

■

本製品を分解したり、改造しないでくだ

ります。

さい

火災・感電・動作不良の原因になり
ます。

分解禁止

●本製品のコネクター部分には直接、手を触れないでください。

静電気が流れ、部品が破壊される場合があります。
また静電気は衣服や人体からも発生するため、スチールキャビネットなどの金属製のものに触れて、静電気を
逃がした後で行ってください。

●接続ケーブルは HDMI 認定品をご使用ください。

故障や動作不良の原因になります。

■

煙が出たり、変な臭いや音がしたら、すぐ
にコンセントから電源プラグを抜いてく
ださい

そのまま使用すると火災・感電の原因
となります。

電源プラグ

を抜く

■

本製品の取り付け、取り外しは当社指定
のサービス窓口にご依頼ください。

付属品の確認

□端子表示シート（1 枚） □端子ボード交換方法説明書

IN

（バックカバーへの貼り付け用）

□ねじ× 4

□スロットカバー

（2 スロットサイズの端子ボードを

取り外し、本製品を取り付けた場
合に、空スロットにカバーとして
取り付けてください。）

3

PC IN

SLOT1

SLOT2

SLOT3

SLOT3

HDMI

AV O UT

IN

13

24

19

18

8

17

本端子ボードの装着できるディスプレイ本体のスロット番号

2 スロットモデル Slot1,Slot2
3 スロットモデル Slot1,Slot2（Slot3 は装着できません）

日本語

接続

本体後面

〈ピン配列と信号名〉

ピン No.

1
2
3
4
5
6
7

9

10

映像信号

信号

T.M.D.Sデータ 2 ＋
T.M.D.Sデータ2シールド
T.M.D.Sデータ 2 −
T.M.D.Sデータ 1 ＋
T.M.D.Sデータ1シールド
T.M.D.Sデータ 1 −
T.M.D.Sデータ 0 ＋
T.M.D.Sデータ0シールド
T.M.D.Sデータ 0 −
T.M.D.Sクロック＋

ピン No.

11
12
13

14

15
16

18
19

信号

T.M.D.Sクロックシールド
T.M.D.Sクロック−
CEC
予備
(接続なし)
SCL
SDA
DDC/CECグラウンド
+5V電源
ホットプラグ検出

DVD プレーヤー

〈本機で対応する信号一覧〉

HDMI ケーブル

信号フォーマット

1 525/60p 59.94 31.47 27.00 720 858 480 525
2 625/50p 50.00 31.25 27.00 720 864 576 625
3 750/60p 60.00 45.00 74.25 1280 1650 720 750
4 1125/60i 60.00 33.75 74.25 1920 2200 1080 1125
5 VGA60 59.94 31.47 25.18 640 800 480 525
6 750/50p 50.00 37.50 74.25 1280 1980 720 750
7 1125/50i 50.00 28.13 74.25 1920 2640 1080 1125

fV

(Hz)

fH

(kHz)

ドットクロック

(MHz)

アクティブ
ピクセル数

総ピクセル数

アクティブ

ライン数

音声信号
リニア PCM:48/44.1/32kHz

お知らせ

上記の機器類・HDMI ケーブルなどは別売り品です。

4

総ライン数

保証とアフターサービス（よくお読みください）

修理・お取り扱い・お手入れなどのご相談は……
まず、お買い上げの販売店へお申し付けください。

保証書（別添付）

お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け
取りください。よくお読みのあと、保存してください。

保証期間

お買い上げ日から本機は 1 年間。

修理を依頼されるとき

組み合わせをされた機器の「取扱説明書」もよくお読みのうえ、直らないときは
電源プラグを抜いて、お買い上げの販売店へご連絡ください。

● 保証期間中は

保証書の規定に従って出張修理をさせていただきます。

● 保証期間を過ぎているときは

修理すれば使用できる製品については、ご要望により修理させていただきます。
下記修理料金の仕組みをご参照のうえ、ご相談ください。

● 修理料金の仕組み

修理料金は、技術料・部品代・出張料などで構成されています。
技術料は、診断・故障個所の修理および部品交換・調整・修理完了時の点検な

どの作業にかかる費用です。
部品代は、修理に使用した部品および補助材料代です。
出張料は、お客様のご依頼により製品のある場所へ技術者を派遣する場合の費

用です。

日本語

補修用性能部品の保有期間

当社は、この HDMI 端子ボードの補修用性能部品を、製造打ち切り後 8 年保有してい
ます。

注）補修用性能部品とは、その製品の機能を維持するために必要な部品です。

ご相談窓口における個人情報のお取り扱い

松下電器産業株式会社およびその関係会社は、お客様の個人情報やご相談内容を、ご相談への対応や修理、その
確認などのために利用し、その記録を残すことがあります。また、個人情報を適切に管理し、修理業務等を委託
する場合や正当な理由がある場合を除き、第三者に提供しません。お問い合わせは、ご相談された窓口にご連絡
ください。

修理を依頼されるときご連絡いただきたい内容

ご  氏  名
ご  住  所
電 話 番 号
製品名・品番
お買い上げ日
故障または異常の内容
訪問ご希望日

付近の見取図、目印など。
呼び出しでもけっこうです。

お手もとの保証書をご覧ください。

詳しくお願いします。

松下電器産業株式会社 映像・ディスプレイデバイス事業グループ

〒 571-8504 大阪府門真市松生町 1 番 15 号   （06）6905 − 5574

© 2005 Matsushita Electric Industrial Co.,Ltd.（松下電器産業株式会社） All Rights Reserved.

5

Safety Precautions ( be sure to observe )

English

Handling Cautions

WARNING

•

Never attempt to disassemble or modify this product.

To avoid fire, shock, or failure.

• If you sense smoke, an odd odor, or unusual noises while in operation, immediately unplug the display.

Switch off the display and unplug the power cord plug from the supply outlet.
To avoid fire or shock, do not leave the power of the display turned on.

• To avoid shock or other problems, do not leave the power cord plug plugged into the supply outlet.

• Please contact our designated service department for installation or change of this Product.

To Service personnel:

Before removing or installing the Terminal Board, be sure to turn power of the display off and unplug
the power cord plug from the supply outlet.

Do not touch connector contacts with hands directly.

•

To avoid electrostatic damage to internal parts, before handling this product touch a large metallic object such
as a steel cabinet to discharge yourself.

Be sure to use the supplied cable or specified parts for interconnection.

•

To avoid malfunction or failure, do not use parts other than those recommended.

Accessories

Check to make sure that the following accessories are included in the Terminal board package:

Terminal function label ( 1 sheet )

IN

(Affix this label to the applicable slot of the rear panel

of the display.)

Terminal board replacement
Instructions

6

Slot cover

(To install this Terminal Board, remove an

existing dual size Terminal Board and fit it
into the now blank slot.)

Screw × 4

PC IN

SLOT1

SLOT2

SLOT3

SLOT3

HDMI

AV O UT

IN

13

24

19

18

Slot Nos.of the display unit that are compatible with terminal board attachments.

8

17

2 slots model Slot1 , Slot2
3 slots model Slot1 , Slot2 (Slot3 is not compatible)

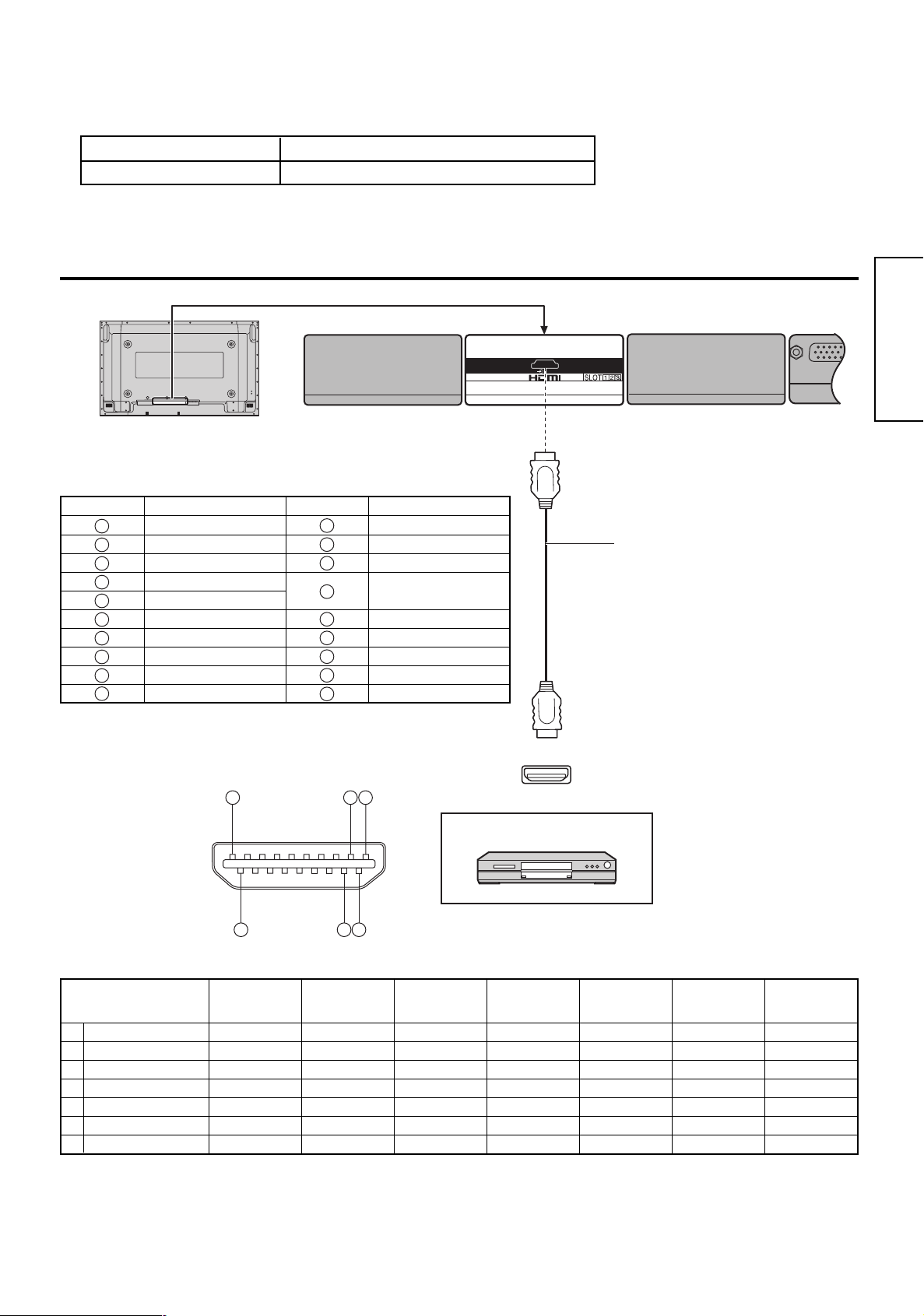

Connection

Back view of the Display

[Pin assignments and signal names]

Pin No. Signal Pin No. Signal

T.M.D.S Clock Shield
T.M.D.S Clock
CEC
Reserved
(N.C. on device)
SCL
SDA
DDC/CEC Ground
+5V Power
Hot Plug Detect

-

HDMI cable

10

1
2
3
4
5
6
7

9

T.M.D.S Data2+
T.M.D.S Data2 Shield
T.M.D.S Data2
T.M.D.S Data1+
T.M.D.S Data1 Shield
T.M.D.S Data1
T.M.D.S Data0+
T.M.D.S Data0 Shield
T.M.D.S Data0
T.M.D.S Clock+

-

-

-

11
12
13

14

15
16

18
19

English

DVD player

[Applicable input signals]

Video signal

Signal format

1 525/60p 59.94 31.47 27.00 720 858 480 525
2 625/50p 50.00 31.25 27.00 720 864 576 625
3 750/60p 60.00 45.00 74.25 1280 1650 720 750
4 1125/60i 60.00 33.75 74.25 1920 2200 1080 1125
5 VGA60 59.94 31.47 25.18 640 800 480 525
6 750/50p 50.00 37.50 74.25 1280 1980 720 750
7 1125/50i 50.00 28.13 74.25 1920 2640 1080 1125

Audio signal

fV

(Hz)

fH

(kHz)

Dot clock

(MHz)

Number of

active pixels

Total number

of pixels

Number of

active lines

Total number

of lines

Linear PCM : 48/44.1/32 kHz

Note:

Additional equipment and HDMI cables shown above are not supplied with this set.

7

Sicherheitsmaßnahmen ( bitte beachten )

WARNUNG

• Niemals versuchen, dieses Gerät zu zerlegen oder zu modifizieren.

Zur Vermeidung von Feuer, elektrischem Schlag oder Fehlfunktionen.

• Wenn Rauch aus dem Gerät austritt, ungewöhnlicher Geruch festgestellt wird oder nicht normale

Geräusche während des Betriebs auftreten, sollte das Display sofort von der Steckdose abgetrennt
werden.

Das Display ausschalten und den Stecker von der Steckdose abtrennen.
Zur Vermeidung von Feuer oder elektrischem Schlag sollte das Display nicht unbeaufsichtigt eingeschaltet
gelassen werden.

• Zur Vermeidung von elektrischem Schlag und anderen Problemen sollte der Netzstecker nicht in der

Steckdose belassen werden.

• Bitte wenden Sie sich an die entsprechende Service-Abteilung für die Installation oder den Austausch

dieses Produktes.

Hinweis für das Wartungspersonal:

Vor dem Entfernen oder Installieren des Terminal-Boards ist sicherzustellen, daß das Display
ausgeschaltet und der Netzstecker von der Steckdose abgetrennt ist.

Deutsch

Vorsicht bei der Handhabung

Nicht die Steckkontakte mit den Händen direkt berühren.

•

Zur Vermeidung von elektrostatischen Schäden der internen Bauteile sollte vor der Handhabung dieses Gerätes
immer ein großer Metallgegenstand, z.B. ein Stahlschrank zum Ableiten von elektrischer Energie berührt werden.

Sicherstellen, daß das mitgelieferte Kabel oder die vorgeschriebenen Bauteile für die Anschlüsse

•

verwendet werden.

Zur Vermeidung von Fehlfunktionen oder Ausfällen sollten keine anderen Bauteile als die empfohlenen verwendet
werden.

Mitgeliefertes Zubehör

Bitte überprüfen Sie, daß das folgende Zubehör in der Packung des Terminal-Boards mitgeliefert ist:

Aufkleber für Terminal-Funktion ( 1 Blatt )

IN

Anleitung zum Austauschen des
Terminal-Boards

8

(Diesen Aufkleber an dem entsprechenden

Steckplatz auf der Rückseite des Displays
aufkleben.)

Steckplatzabdeckung

Schrauben × 4

(Zur Installation dieses Terminal-Boards das

vorhandene doppelgroße Terminal-Board
entfernen und es in den leeren Steckplatz
einsetzten.)

PC IN

SLOT1

SLOT2

SLOT3

SLOT3

HDMI

AV O UT

IN

13

24

19

18

7

17

Steckplatznummern auf dem display, die mit dem Terminal-Board-Zubehör kompatibel sind.

Modell mit 2 Steckplätzen Steckplatz 1, Steckplatz 2
Modell mit 3 Steckplätzen Steckplatz 1, Steckplatz 2 (Steckplatz 3 ist nicht kom patibel)

Anschlüsse

Rückseite des displays

[Stiftebelegung und Signdlezeichnung]

Stift-Nr. Signal Stift-Nr. Signal

1

2

3
4

5

6

8

9

T.M.D.S Daten2+
T.M.D.S Daten2

Abschirmung
T.M.D.S Daten2

T.M.D.S Daten1+
T.M.D.S Daten1

Abschirmung
T.M.D.S Daten1

T.M.D.S Daten0+
T.M.D.S Daten0
Abschirmung
T.M.D.S Daten0

-

-

-

10

11

12
13
14
15
16

18

19

T.M.D.S Takt+
T.M.D.S Takt

Abschirmung
T.M.D.S Takt

CEC
Reserve
SCL
SDA
DDC/CEC Erdung
+5V
Feststellung einer

Steckererwarmung

-

HDMI Kabel

Deutsch

DVD-SPIELER

Videosignal

Signalformat

1 525/60p 59,94 31,47 27,00 720 858 480 525
2 625/50p 50,00 31,25 27,00 720 864 576 625
3 750/60p 60,00 45,00 74,25 1280 1650 720 750
4 1125/60i 60,00 33,75 74,25 1920 2200 1080 1125
5 VGA60 59,94 31,47 25,18 640 800 480 525
6 750/50p 50,00 37,50 74,25 1280 1980 720 750
7 1125/50i 50,00 28,13 74,25 1920 2640 1080 1125

Audiosignal

fV

(Hz)

[Verwedbare Eingangssignale ]

fH

(kHz)

Punkttakt

(MHz)

aktiven Punkte

Anzahl der

Gesamte Anzahl

der Punkte

aktiven Zeilen

Anzahl der

Gesamte Anzahl

der Zeilen

Linear PCM : 48/44,1/32 kHz

Hinweis:

Die oben abgebildeten Zusatzgeräte und die HDMI-Kabel werden nicht mitgeliefert.

9

Precauzioni di sicurezza ( da osservare strettamente )

ATTENZIONE

• Non tentare, per nessun motivo, di smontare o modificare questo apparecchio.

Tali azioni possono risultare in incendi, folgorazioni o disfunzioni dell'apparecchio.

• In caso di presenza di fumo, di odori strani o di rumori sospetti nel corso del funzionamento, staccare

immediatamente il cavo di alimentazione dalla presa di corrente di rete.

In questi casi spegnere lo schermo e staccare il cavo di alimentazione dalla presa di corrente alternata di rete.
Per evitare possibili incendi o folgorazioni, non lasciare mai acceso lo schermo quando non viene utilizzato.

• Per evitare possibili folgorazioni, o altri simili problemi, non lasciare il cavo di alimentazione inserito

nella presa di corrente alternata di rete.

• Per l’installazione dell’apparecchio, o per modifiche al suo posizionamento, rivolgersi sempre alla

apposita sezione della nostra società, incaricata del servizio.

Al personale di servizio:

Prima di togliere o installare la scheda dei terminali, verificare di aver spento lo schermo e di aver
staccato il cavo di alimentazione dalla presa di corrente alternata di rete.

Precauzioni per l'uso

Non toccare direttamente con le mani i contatti dei connettori.

•

Per evitare possibili danni di origine elettrostatica alle parti interne dell’apparecchio, prima di toccare l’apparecchio
per trasporto o altro toccare sempre un qualche oggetto metallico di grandi dimensioni, quale un grande mobile

Italiano

di metallo, o i tubi del riscaldamento di casa, per scaricare l’elettrica statica presente sul proprio corpo.

Per i vari collegamenti usare solamente il cavo fornito, o le parti specificate.

•

Per evitare possibili disfunzioni o rotture, non usare parti o pezzi diversi da quelli consigliati.

Accessori

Controllare che i seguenti accessori siano contenuti nell’imballaggio della scheda per terminale di sintonizzatore.

Etichetta delle funzioni del terminale
( 1 foglio )

IN

(Applicare questa etichetta alla relativa fessura

ubicata sul pannello posteriore dello schermo.)

Istruzioni per la sostituzione della
scheda per terminale

10

Copertura dello slot

(Per installare questa scheda terminale, rimuovere

dallo slot la scheda terminale dual-size esistente,
quindi inserire la nuova scheda.)

Vite × 4

PC IN

SLOT1

SLOT2

SLOT3

SLOT3

HDMI

AV O UT

IN

13

24

19

18

9

Numeri delle fessure dello schermo compatibili con il montaggio della scheda dei terminali.

Modelli con 2 fessure Fessura 1 e Fessura 2
Modelli con 3 fessure Fessura 1 e Fessura 2 (Ia Fessura 3 non compatibile)

Collegamenti

Vista posteriore dello schermo

[Assegnazioni dei pine nomi dei signali]

N. pin Segnale N. pin Segnale

1
2
3
4
5
6
7
8

10

Dati TMDS 2+
T.M.D.S data 2 Shield
Dati TMDS 2
Dati TMDS 1+
T.M.D.S data 1 Shield
Dati TMDS 1
Dati TMDS 0+
T.M.D.S data 0 Shield
Dati TMDS 0
T.M.D.S clock+

-

-

-

11
12
13
14
15
16
17
18

19

T.M.D.S clock Shield
T.M.D.S clock
CEC
Preparatòrio
SCL
SDA
DDC/CEC Ground
+5V
Rilevamento

automatico

-

Cavo HDMI

Italiano

LETTORE DVD

[Segnali di ingresso utilizzabili]

Segnale video

Formato del segnale

1 525/60p 59,94 31,47 27,00 720 858 480 525
2 625/50p 50,00 31,25 27,00 720 864 576 625
3 750/60p 60,00 45,00 74,25 1280 1650 720 750
4 1125/60i 60,00 33,75 74,25 1920 2200 1080 1125
5 VGA60 59,94 31,47 25,18 640 800 480 525
6 750/50p 50,00 37,50 74,25 1280 1980 720 750
7 1125/50i 50,00 28,13 74,25 1920 2640 1080 1125

fV

(Hz)

fH

(kHz)

Orologio a puntini

(MHz)

Numero di

pixel attivi

Numero

totale di pixel

Numero di

linee attive

Numero totale

di linee

Segnale audio
Segnale lineare PCM : a 48, 44,1 e 32 kHz

Nota:

Dispositivi addizionali ed altri cavi HDMI, eventualmente presenti nelle figure che precedono, non vengono forniti
insieme a questo apparecchio.

11

Précautions relatives à la sécurité

( à respecter impérativement )

AVERTISSEMENT

• Ne tentez pas de démonter ni de modifier cet appareil.

Cela afin d'éviter les risques d'incendie, de secousse électrique ou d'anomalie.

• Si vous sentez une odeur de fumée ou une odeur anormale, si des bruits inhabituels se produisent

pendant le fonctionnement, débranchez immédiatement l’écran.

Mettez l’écran hors tension et débranchez-le de la prise secteur.
Pour éviter tout risque d’incendie ou d’électrocution, ne laissez pas l’écran sous tension.

• Pour éviter tout risque d’électrocution, ne laissez pas la fiche du cordon d’alimentation branchée sur

la prise secteur.

•

Pour l’installation ou la modification de cet appareil, veuillez prendre contact avec notre service d’entretien
désigné.

A l'attention du personnel d'entretien:

Avant de déposer ou d’installer la carte de connexion, assurez-vous que l’écran est hors tension et
débranchez la fiche du cordon d’alimentation de la prise secteur.

Précautions de manipulation

Ne touchez pas les contacts du connecteur directement avec les mains.

•

Pour éviter que les organes internes ne soient endommagés par une décharge d’électricité statique, touchez un
objet métallique de grande taille, par exemple une armoire métallique, pour vous décharger de l’électricité
accumulée avant de manipuler l’appareil.

Pour effectuer l’interconnexion, n’utilisez que le câble et les pièces fournis.

•

Pour éviter une anomalie de fonctionnement ou une panne, n’utilisez aucune pièce autre que celles prescrites.

Accessoires

Assurez-vous que les accessoires suivants font bien partie de l’emballage de la carte de connexion:

Français

Etiquette de fonction de la carte
de connexion ( 1 pièce )

IN

Instructions de remplacement de
la carte de connexion

12

(Apposez l’étiquette sur la fente utilisée du

panneau arrière de l’écran.)

Cache de fente

(Pour installer cette carte de connexion, retirez la

carte double présente dans l’appareil et
introduisez celle-ci dans la fente ainsi libérée. )

Vis × 4

PC IN

SLOT1

SLOT2

SLOT3

SLOT3

HDMI

AV O UT

IN

13

24

19

18

18

Numéros de fentes de l’écran compatibles avec les cartes de connexion accessoires.

Modèle à 2 fentes Fentes1 , Fentes2
Modèle à 3 fentes Fentes1 , Fentes2 (Fentes3 n’est pas compatible)

Raccordements

Vue arrière de l’écran

[Affectation des broches et noms des signaux]

Broche n° Signal Broche n° Signal

1

2

3
4
5
6
7

8

9

Donnees 2 TMDS+
Protection donnees 2
TMDS
Donnees 2 TNDS
Donnees 1 TNDS+
Protection 1 TMDS
Donnees 1 TMDS
Donnees 0 TMDS+
Protection donnees 0
TMDS
Donnees 0 TMDS

-

-

-

10
11
12
13
14
15
16
17

19

T.M.D.S Clock+
T.M.D.S Clock Shield
T.M.D.S Clock
CEC
Réseve
SCL
SDA
DDC/CEC Ground
+5V
Detection de prise
active

-

Câble HDMI

LECTEUR DVD

Signal vidéo

Format du signal

1 525/60p 59,94 31,47 27,00 720 858 480 525
2 625/50p 50,00 31,25 27,00 720 864 576 625
3 750/60p 60,00 45,00 74,25 1280 1650 720 750
4 1125/60i 60,00 33,75 74,25 1920 2200 1080 1125
5 VGA60 59,94 31,47 25,18 640 800 480 525
6 750/50p 50,00 37,50 74,25 1280 1980 720 750
7 1125/50i 50,00 28,13 74,25 1920 2640 1080 1125

Signal audio
Linear PCM : 48/44,1/32 kHz

fV

(Hz)

[Signaux d’entrée concernés]

fH

(kHz)

Fréquence

pilote

(MHz)

Nombre de

pixels actifs

Nombre total

de pixels

Nombre de

lignes actives

Nombre total

de lignes

Français

Remarque:

Les appareils et les câbles et les adaptateurs montrés ne sont pas fournis avec cet appareil.

13

Precauciones de seguridad

( Asegúrese de cumplir estas precauciones )

ADVERTENCIA

• No intente nunca desmontar o modificar este producto.

Para evitar un incendio, descarga eléctrica o fallo.

• Si nota humo, un mal olor o ruidos extraños durante el funcionamiento, desenchufe inmediatamente

la pantalla.

Apague la pantalla y desenchúfela de la toma de corriente.
Para evitar un incendio o una descarga eléctrica, no deje conectada la alimentación de la pantalla.

• Para evitar descargas eléctricas u otros problemas, no deje enchufada la clavija del cable de alimentación

en la toma de corriente.

•

Póngase en contacto con nuestro departamento de servicio designado para instalar o cambiar este producto.

Al personal de servicio:

Antes de retirar o instalar la tarjeta de terminales, asegúrese de desconectar la alimentación de la
pantalla y desenchufar la clavija del cable de alimentación de la toma de corriente.

Precauciones de manejo

No toque directamente con las manos los contactos de los conectores.

•

Para evitar que la electricidad estática estropee las partes internas, antes de manejar este producto, toque un
objeto metálico grande como, por ejemplo, un armario de acero para descargarse usted mismo de la electricidad
estática.

Asegúrese de utilizar los cables suministrados y las partes especificadas para hacer la interconexión.

•

Para evitar fallos del funcionamiento y otros problemas, no utilice otras partes diferentes de las recomendadas.

Accesorios

Asegúrese de que en el paquete de la tarjeta de terminales se encuentren los accesorios siguientes:

Etiqueta de funciones de

terminales ( 1 hoja )

IN

(Fije esta etiqueta en la ranura aplicable del

panel trasero de la pantalla.)

Instrucciones para el reemplazo de

la tarjeta de terminales

Español

14

Tapa de ranura

(Para instalar esta tarjeta de terminales, quite

una tarjeta de terminales de tamaño doble que
ya esté instalada y coloque esta tarjeta en la

ranura que queda vacía.)

Tornillo × 4

PC IN

SLOT1

SLOT2

SLOT3

SLOT3

HDMI

AV O UT

IN

13

24

19

18

Números de ranuras de la pantalla que son compatibles con los accesorios de tarjetas de terminales.

Modelo de 2 ranuras Ranura 1, Ranura 2
Modelo de 3 ranuras Ranura 1, Ranura 2 (La ranura 3 noes compatible)

Conexiones

Vista posterior de la pantalla.

[Asignaciones de patilla y control nombres de señal]

PIN Signal PIN Signal

1

2

3
4

5

6
7

8

9

Datos de TMSS 2+
Datos de TMSS
blindaje 2
Datos de TMSS 2
Datos de TMSS 1+
Datos de TMSS
blindaje 1
Datos de TMSS 1
Datos de TMSS 0+
Datos de TMSS
blindaje 0
Datos de TMSS 0

-

-

-

10
11
12
13
14
15
16
17
18

19

T.M.D.S Clock+
T.M.D.S Clock Shield
T.M.D.S Clock
CEC
Reserva
SCL
SDA
DDC/CEC Ground
+5V
Detecci de enchufe
caliente

-

Cable HDMI

REPRODUCTOR DVD

Señal de video

Formato de la señal

1 525/60p 59,94 31,47 27,00 720 858 480 525
2 625/50p 50,00 31,25 27,00 720 864 576 625
3 750/60p 60,00 45,00 74,25 1280 1650 720 750
4 1125/60i 60,00 33,75 74,25 1920 2200 1080 1125
5 VGA60 59,94 31,47 25,18 640 800 480 525
6 750/50p 50,00 37,50 74,25 1280 1980 720 750
7 1125/50i 50,00 28,13 74,25 1920 2640 1080 1125

Señal de audio

fV

(Hz)

[Señales de entrada aplicables]

fH

(kHz)

Reloj de

puntos

(MHz)

Número de

píxeles activos

Número total

de píxeles

Número de

líneas activas

Número total

de líneas

PCM lineal : 48/44,1/32 kHz

Nota:

El equipo adicional, los cables y los enchufes de adaptador no se suministran con este aparato.

Español

15

16

17

商標について

Trademark Acknowledgement

Warenzeichen

Marchi di fabbrica

HDMI、HDMI ロゴ及び High-DefinitionMultimediaInterface は、
HDMILicensingLLC. の商標または登録商標です。

HDMI, the HDMI logo and High-Definition Multimedia Interface are
trademarks or registered trademarks of HDMI Licensing LLC.

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind
Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.

L’acronimo “HDMI”, il logo HDMI e l’espressione “High-Definition Multimedia
Interface” (“Interfaccia multimediale ad alta risoluzione”) sono marchi di
fabbrica o marchi registrati di proprietà della Società HDMI Licensing LLC.

Reconnaissance des marques de commerce

HDMI, el símbolo HDMI y la Interface de Multimedios de Alta Definición
son marcas comerciales o marcas registradas de HDMI Licensing LLC.

Reconocimiento de marca registrada

HDMl, le logo HDMI et High-Definition Multimedia Interface sont des marques
de commerce ou des marques déposées de HDMI Licensing LLC.

Matsushita Electric Industrial Co., Ltd.

Web Site : http://www.panasonic.co.jp/global/

20

M0607T0
