Panasonic TX-PR50VT60, TX-PR55VT60, TX-PR65VT60 User Manual [ru]

Download
Page 1
e
TX-PR50VT60
TX-PR55VT60
TX-PR65VT60
HELP
Русский
Page 2
Просмотр
Моя домашняя страница
Основные функции
Внешнее оборудование
• Управление с помощью пульта дистанционного управления телевизора 32
Для наилучшего изображения
Для наилучшего аудиосигнала
- 2 -
Page 3
ТВ Гид
Телетекст
3D
• Настройки 3D 70
Настройка и редактирование
Запись
Настройка USB HDD-устройства
Запись текущей программы
- 3 -
Page 4
Программир. таймера
Техническая информация
Интернет-услуги
Интернет-контент
Сетевые подключения
Настройки сети
• Ручное - Проводная 110
• Статус сети 112
• Настр. дист. управл. VIERA 113
• Настройка соединения 113
• Обновление программы 113
• Сообщение о новом ПО 113
Домашняя сеть
DLNA
Сетевые подключения
- 4 -
Page 5
Настройки сети
• Обновление программы 133
Фотографии
Видео
• Настройка видео 141
Музыка
Записывающее устройство DIGA
Техническая информация
Медиа-проигрыватель
Использование Медиа-проигрыватель
- 5 -
Page 6
Режим Фото
Режим Видео
• Настройка видео 166
Режим записи с телевизора
Режим Музыка
Техническая информация
- 6 -
Page 7
Функции
Список приложений
Многооконный
VIERA Link “HDAVI Control™”
Блокировка от детей
Сервис Данных
Обычный интерфейс
Начальные установки
- 7 -
Page 8
Обновление программного обеспечения телевизора
Введение символов
Встроенная камера
Голосовое управление
Элект. сенсорное перо
• Использование Элект. сенсорное перо 218
Устройства Bluetooth
Клавиатура / игровой планшет
Настройки
Меню настройки
Картинка
- 8 -
Page 9
• Intelligent Frame Creation 230
• Опция настройки 231
• Настройки 3D 235
Звук
Сеть
Таймер
• Авто Режим ожидания 245
Установки
- 9 -
Page 10
Поддержка
Часто задаваемые вопросы
Уход
Информация
Дополнительные принадлежности
- 10 -
Page 11
Лицензии
OK Слова, заключенные в квадрат, обозначают названия кнопок
на пульте дистанционного управления.
Menu Слова бирюзового цвета обозначают пункты, отображаемые
на экране. Справочная информация в eHELP
●
Изображения, приведенные в eHELP, используются только для пояснительных целей.
- 11 -
Page 12

Просмотр

Моя домашняя страница

Информация

“Моя домашняя страница” открывает доступ к приложениям, режиму просмотра телевизора и т. д.
Как показано ниже (пример), обеспечивается простой доступ к таким специальным функциям, как средства связи, медиапроигрыватель, игры, видеофайлы и т. д.
HOME
OK
OK HOME
Домашняя страница
Экран выбора контента (режим просмотра телевизора, приложения и
т. п.)
Выб. дом. cтраницы
– Вы можете выбрать и добавить Домашняя страница в
соответствии с собственными предпочтениями.
- 12 -
Page 13

Как использовать

Домашняя страница обеспечивает доступ к таким специальным функциям, как средства связи, медиапроигрыватель, телевидение, интернет-контент, службы передачи данных т. д.
1. Отобразите Домашняя страница с помощью HOME (Пример)
●
При включении телевизора отображается Домашняя страница, который просматривался последним.
●
Нажмите еще раз, чтобы выбрать или добавить формат Домашняя страница в соответствии со своими предпочтениями.
Просмотр Моя домашняя страница Установки
2. Выберите функцию с помощью / / / и нажмите OK для доступа
●
Для просмотра телевидения в полноэкранном режиме
1) Выберите TV viewer с помощью
/ / /
(Пример)
2) Нажмите OK для просмотра (Пример)
●
Также обратитесь к Руководство на панели инструментов.
= Примечание =
●
Во избежание появления “остаточного изображения” яркость экрана регулируется, когда на Домашняя страница не выполняются никакие действия. Через некоторое время автоматически начинается показ телевизионных программ в полноэкранном режиме.
- 13 -
Page 14

Установки

Выберите меню установки на панели инструментов вверху экрана или отобразите меню установки с помощью цветных кнопок.
(Пример)
■ Выб. дом. cтраницы
1. Отобразите Выб. дом. cтраницы с помощью HOME (Пример)
2. Выберите экран с помощью
Полноэкр.реж.ТВ:
Показ телевидения в полноэкранном режиме
Страница ТВ:
Делает просмотр телевизора более удобным и приятным.
Страница новостей:
Отображает на экране телевизора повседневную полезную информацию и различные сервисы.
Информ. страница:
Наслаждайтесь интернет-контентом во время просмотра телевидения.
Доб.новую страницу:
Вы можете добавить новый экран и выполнить его настройку в соответствии со своими предпочтениями.
/ и нажмите OK для установки
- 14 -
Page 15
■ Распознавание лица
Используя встроенную камеру, Вы можете выбрать зарегистрированную Домашняя страница с помощью функции распознавания лица. Пожалуйста, обратитесь к Руководство на панели инструментов.
●
Для получения дополнительной информации о встроенной камере
Функции Встроенная камера Использование встроенной камеры
■ Настройки
Вы можете индивидуально настроить любой Домашняя страница. (Например, изменить обои, переименовать, отредактировать приложения, выбрать тип экрана, который будет отображаться при включении телевизора и т. д.)
1. Выберите Настройки на панели инструментов
2. Следуйте инструкциям экранной подсказки
■ Поиск
Вы можете осуществлять поиск контента по различным параметрам.
1. Выберите Поиск на панели инструментов
2. Следуйте инструкциям экранной подсказки
= Примечание =
●
Чтобы в полной мере воспользоваться данной функцией, Вам необходимо широкополосное сетевое окружение. Убедитесь, что выполнены сетевые подключения и заданы настройки сети.
Интернет-услуги Сетевые подключения
Интернет-услуги Настройки сети
●
При отображении на экране телевизора уведомления об обновлении программного обеспечения необходимо обновить программное обеспечение. Если программное обеспечение не обновлено, Вы не сможете использовать Моя домашняя страница. Вы можете обновить программное обеспечение позже вручную.
Интернет-услуги Настройки сети Обновление программы
- 15 -
Page 16

Основные функции

Спутниковое подключение

Перед присоединением или отсоединением любых кабелей убедитесь, пожалуйста, в том, что аппарат отсоединен от сетевой розетки.
●
Для DVB-S
■ Двойной тюнер (DiSEqC)
Подключите оба разъема для спутниковой антенны IN 1 / IN 2 к спутниковой антенне с помощью коммутатора, и Вы сможете просматривать или записывать 2 программы DVB-S одновременно и т. д.
Разъемы для спутниковой антенны IN 1 / IN 2 Спутниковые кабели с коммутатором Спутниковая антенна
■ Двойной тюнер (однокабельная система)
Подключите разъем для спутниковой антенны IN 1 к спутниковой антенне с помощью маршрутизатора с одиночным кабелем, и Вы сможете просматривать или записывать 2 программы DVB-S одновременно и т. д.
Разъем для спутниковой антенны IN 1 Спутниковый кабель и маршрутизатор с одиночным кабелем Спутниковая антенна
- 16 -
Page 17
■ Одиночный тюнер
Подключите разъем для спутниковой антенны IN 1 к спутниковой антенне.
●
Просмотр или запись 2-х программ DVB-S одновременно недоступны.
Разъем для спутниковой антенны IN 1 Спутниковый кабель Спутниковая антенна
= Примечание =
●
Чтобы установить спутниковую антенну надлежащим образом, проконсультируйтесь со своим местным дилером. Кроме того, пожалуйста, обратитесь к компаниям спутникового вещания для получения дополнительной информации.
●
Доступные спутники и выравнивание спутниковой антенны для настройки каналов DVB-S
Просмотр Настройка и редактирование Доступные спутники
●
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
●
Следите за тем, чтобы телевизор находился как можно дальше от электронного оборудования (видеооборудования и т. д.) или оборудования с инфракрасным датчиком, иначе может возникнуть искажение изображения / звука или могут появиться проблемы в работе другого оборудования.
●
Выполняя подключение, убедитесь, что штекеры кабелей соответствуют разъемам.
- 17 -
Page 18

Основные подсоединения

Перед присоединением или отсоединением любых кабелей убедитесь, пожалуйста, в том, что аппарат отсоединен от сетевой розетки.
■ Антенна
Разъем для наземной антенны / кабеля РЧ-кабель Наземная антенна или кабель
●
Для DVB-C, DVB-T, аналогового
■ Записывающее устройство DVD / видеомагнитофон
Разъем для наземной антенны / кабеля РЧ-кабель Записывающее устройство DVD / видеомагнитофон Наземная антенна или кабель Разъем AV1 (SCART) Кабель SCART
– При подключении к телевизору необходим адаптер AV1 (SCART)
(входит в комплект поставки).
- 18 -
Page 19
■ Записывающее устройство DVD / видеомагнитофон и
ресивер
Разъем HDMI Кабель HDMI Ресивер Кабель Разъем AV1 (SCART) Кабель SCART
– При подключении к телевизору необходим адаптер AV1 (SCART)
(входит в комплект поставки).
Разъем для наземной антенны / кабеля РЧ-кабель Записывающее устройство DVD / видеомагнитофон Наземная антенна
●
Для соединений VIERA Link
Функции VIERA Link “HDAVI Control™” Краткий обзор VIERA Link
- 19 -
Page 20
= Примечание =
●
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
●
Прочитайте также, пожалуйста, руководство по эксплуатации подключаемого оборудования.
●
Следите за тем, чтобы телевизор находился как можно дальше от электронного оборудования (видеооборудования и т. д.) или оборудования с инфракрасным датчиком, иначе может возникнуть искажение изображения / звука или могут появиться проблемы в работе другого оборудования.
●
При использовании кабеля SCART или HDMI рекомендуется использовать полностью экранированный кабель.
●
Выполняя подключение, убедитесь, что штекеры кабелей соответствуют разъемам.

Выбор канала

1. Отобразите экран Выбор ТВ с помощью TV
2. Выберите режим с помощью
/ и нажмите OK для установки
DVB-S / DVB-C / DVB-T / Analogue
●
Доступные для выбора режимы отличаются в зависимости от сохраненных каналов.
●
Вы также можете выбрать режим многократным нажатием кнопки
TV на пульте дистанционного управления или кнопки INPUT/OK/
HOLD for MENU на панели управления телевизора.
●
Если меню Выбор ТВ не отображается, нажмите TV, чтобы переключить режим.
3. Выберите канал с помощью кнопок переключения каналов по нарастающей/убывающей или цифровых кнопок
●
Нажимая цифровые кнопки, выберите канал с 2-значным или более номером (например, чтобы набрать 399, нажмите
).
- 20 -
Page 21
■ Для выбора канала из списка каналов
1. Отобразите список каналов с помощью OK
2. Выберите канал из списка с помощью просмотра
●
Для сортировки названий каналов в алфавитном порядке
(Красная)
●
Для изменения категории
(Синяя)
/ и нажмите OK для
■ Для выбора канала с помощью информационного
баннера
1. Если информационный баннер не отображается, отобразите его с помощью
2. Выберите канал с помощью / и нажмите OK для просмотра во время отображения баннера
Просмотр Основные функции Информационный баннер
■ Для выбора канала с помощью функции ТВ Гид
1. Отобразите ТВ Гид с помощью GUIDE
2. Выберите текущую программу или канал с помощью нажмите OK для доступа
3. Выберите Вид с помощью – Текущая программа отображается в левой верхней части экрана.
4. Нажмите OK для выхода из функции ТВ Гид
Просмотр ТВ Гид Использование ТВ Гид
/ и нажмите OK для доступа (DVB)
/ / / и
■ Для просмотра платного телевидения
●
Для получения информации о закодированных каналах
Функции Обычный интерфейс Использование Обычный интерфейс
●
Для получения дополнительной информации об условиях предоставления услуг обратитесь к оператору / вещательной компании или к производителю модуля CI.
- 21 -
Page 22

Информационный баннер

Отобразите информационный баннер с помощью .
●
Он также появляется при переключении каналов. (Пример)
Позиция и название канала Тип канала (Радио, HDTV и т. д.) / закодированный канал ( ) / режим
просмотра телевизора (
Программа
, , , )
Время начала / окончания программы (кроме аналоговых каналов)
Позиция канала и т. д. (аналоговый) Индикатор времени выбранной программы (кроме аналоговых
каналов)
Категория
●
Для изменения категории (DVB)
1) Отобразите список категорий с помощью
2) Выберите категорию с помощью
/ и нажмите OK для
(Синяя)
изменения Текущее время Доступные функции / значение сообщений
:
Включено приглушение звука
Плохой сигнал:
Низкое качество телевизионного сигнала
Dolby D+, Dolby D, HE-AAC:
Звуковая дорожка Dolby Digital Plus, Dolby Digital или HE-AAC
:
Доступны субтитры
:
Доступен телетекст
- 22 -
Page 23
:
Доступно несколько аудиосигналов
:
Доступно несколько видеосигналов
:
Доступно несколько аудио- и видеосигналов
Стерео, Моно:
Аудиорежим
:
Доступная служба передачи данных (гибридное широкополосное вещание)
Функции Сервис Данных Использование Сервис Данных
1 – 90:
Оставшееся время таймера отключения
Просмотр Основные функции Таймер откл ТВ
●
Для подтверждения другого настроенного канала
/
●
Для просмотра канала из баннера
OK
●
Информация о следующей программе (DVB)
●
Для скрытия баннера
EXIT
●
Дополнительная информация (DVB)
– Нажмите еще раз, чтобы скрыть баннер.
●
Чтобы настроить время отображения баннера, установите Тайм-аут
баннера.
Настройки Установки Настройки экрана
- 23 -
Page 24

Дополнительное меню

Подтвердите или измените текущее состояние.
1. Отобразите Дополнительное меню с помощью OPTION
2. Выберите один из следующих пунктов с помощью
/ и нажмите
OK для доступа
Голосовые подсказки / Мульти видео / Мульти аудио / 2 аудиоканала / Субканал / Язык субтитров / Язык телетекста / Язык телетекста / MPX
/ Коррекция громк. / Выбор САМ
●
В зависимости от выбранной Вами страны параметры функции могут различаться.
3. Установите с помощью
/ / / и нажмите OK для сохранения
Голосовые подсказки
Установки голосового сопровождения для пользователей с нарушением зрения
Настройки Звук Голосовые подсказки
Мульти видео
Выбор из группы нескольких видеосигналов (если данный параметр доступен).
●
Эта настройка не запоминается и вернется к значению по умолчанию после выхода из текущей программы.
●
Для режима DVB
Мульти аудио
Выбор языка дорожки звукового канала (если данный параметр доступен).
●
Эта настройка не запоминается и вернется к значению по умолчанию после выхода из текущей программы.
●
Для режима DVB
2 аудиоканала
Выбор стерео- / монофонического звучания (если данный параметр доступен).
●
Для режима DVB
- 24 -
Page 25
Субканал
Выбор субканала, поступающего с мультифида (если данный параметр доступен).
●
Для режима DVB
Язык субтитров
Выбор языка субтитров (если данный параметр доступен).
●
Для режима DVB
●
Недействительно на дополнительном экране в многооконном режиме
Язык телетекста
Установка шрифта телетекста с учетом выбранного языка.
Настройки Установки Настройки экрана
Язык телетекста
Выбор языка телетекста (если данный параметр доступен).
●
Для режима DVB
MPX
Выбор мультиплексного режима звука (если данный параметр доступен).
Настройки Звук Дополнительные настройки
●
Для аналогового режима
Коррекция громк.
Настройка громкости каждого конкретного канала или режима входа.
Выбор САМ
Выбор модуля CI (если данный параметр доступен).
●
Недействительно во время выполнения записи
●
Для режима DVB
- 25 -
Page 26

Субтитры

Отображение / скрытие субтитров (если данный параметр доступен) с помощью STTL.
●
Для выбора предпочитаемого языка для субтитров DVB (если данный параметр доступен) установите Предпочт. субтитры.
Настройки Установки Язык
= Примечание =
●
На 3D-изображениях субтитры могут отображаться неправильно.
●
При нажатии STTL в аналоговом режиме на телевизоре запускается служба телетекста и на экране отображается избранная страница. Нажмите EXIT для возврата в режим телевизора.
●
Недействительно на дополнительном экране в многооконном режиме

Таймер откл ТВ

Настройка автоматического перевода телевизора в режим ожидания по истечении заданного периода времени.
1. Отобразите меню с помощью MENU
2. Выберите Таймер
Таймер откл ТВ с помощью / и нажмите OK
для доступа
3. Установите время с интервалом в 15 минут с помощью
/ и
нажмите OK для установки
90 / 75 / 60 / 45 / 30 / 15 / Выкл. (минут)
●
Для отмены установите на Выкл. или выключите телевизор.
●
Оставшееся время отображается на информационном баннере.
Просмотр Основные функции Информационный баннер
●
Когда останется менее 3 минут, на экране будет мигать значение оставшегося времени.

Предыдущий просмотр

Простое переключение на предыдущий канал или режим входа с помощью LAST VIEW.
●
Нажмите еще раз, чтобы вернуться к текущему просмотру.
= Примечание =
●
Канал или режим входа, просмотр которого занял менее 10 секунд, не считается предыдущим.
- 26 -
Page 27

Внешнее оборудование

Внешнее подключение

Эти схемы показывают наши рекомендации относительно подсоединения Вашего телевизора к разнообразному оборудованию. Относительно других соединений примите во внимание инструкции к каждому устройству.
●
Для основных подсоединений
Просмотр Основные функции Основные подсоединения
●
Использование специальных устройств, поддерживающих беспроводную технологию Bluetooth
Функции Устройства Bluetooth
●
Выполняя подключение, убедитесь, что штекеры кабелей соответствуют разъемам.
■ Оборудование HDMI
Разъем HDMI Полностью экранированный HDMI-совместимый кабель Записывающее устройство / проигрыватель / 3D-совместимый
проигрыватель / ресивер / видеокамера / усилитель с системой динамиков
= Примечание =
●
Для соединений VIERA Link
Функции VIERA Link “HDAVI Control™” Краткий обзор VIERA Link
●
Используйте HDMI2 для подключения усилителя. Данное соединение применяется при использовании усилителя с функцией ARC (функция обратного аудиоканала).
- 27 -
Page 28
■ Устройства AV
Разъем AV2 (COMPONENT) Компонентные кабели
– Необходим адаптер AV2 (COMPONENT / VIDEO) (входит в
комплект поставки).
DVD-проигрыватель Разъем AV2 (VIDEO) Композитные кабели
– Необходим адаптер AV2 (COMPONENT / VIDEO) (входит в
комплект поставки).
Видеокамера / игровая приставка
- 28 -
Page 29
■ USB-устройства
USB-порт Кабель USB USB HDD-устройство
= Примечание =
●
Рекомендуется подключать устройства непосредственно к USB­портам телевизора.
●
Вы не можете использовать одновременно два устройства USB или более одинакового типа, за исключением флеш-памяти USB или USB HDD-устройства.
●
Используйте порт USB 3 для подключения USB HDD-устройства.
●
Некоторые USB-устройства или USB-разветвители не могут использоваться с этим телевизором.
●
Вы не можете подключать устройства с помощью USB-картридера.
●
Дополнительная информация об устройствах может находиться на веб-сайте, указанном ниже (только на английском языке)
http://panasonic.net/viera/support
■ Для прослушивания с помощью динамиков
DIGITAL AUDIO Оптический цифровой аудиокабель Усилитель с системой динамиков
●
Для прослушивания многоканального звучания с внешнего оборудования (например, Dolby Digital 5.1ch) подсоедините оборудование к усилителю. Относительно подсоединения прочитайте инструкции по эксплуатации оборудования и усилителя.
- 29 -
Page 30
■ Наушники
Гнездо для наушников M3 мини-штекер, стерео Наушники
●
Чтобы отрегулировать громкость, задайте Громк. наyшников.
Настройки Звук Настройки громкости
- 30 -
Page 31

Просмотр с внешних входов

Подсоедините внешнее оборудование (видеомагнитофоны, DVD­оборудование и т. п.), и Вы сможете просматривать изображение, поступающее на вход телевизора.
1. Отобразите меню выбора входа с помощью AV
2. С помощью кнопок
/ выберите вход, к которому подсоединено оборудование, а затем нажмите OK для просмотра (выбранный режим отображается в левой верхней части экрана)
●
При подсоединении через SCART телевизор автоматически принимает входные сигналы, когда начинается воспроизведение.
– Входные сигналы автоматически определяются разъемом SCART
(8-штырьковым). – Эта функция доступна также для соединений HDMI. – Если режим входа не переключается автоматически, выполните
описанные выше действия или проверьте настройку оборудования.
●
Вы также можете выбрать вход нажатием кнопки AV на пульте дистанционного управления или кнопки INPUT/OK/HOLD for MENU на панели управления телевизора. Нажимайте повторно до тех пор, пока не будет выбран нужный вход.
●
Для переключения между COMPONENT и VIDEO в AV2 используйте
/ .
●
Вы можете отметить или пропустить каждый режим входа. Пропущенные входы не будут отображаться при нажатии кнопки AV. (Метки входа)
Настройки Установки Настройки экрана
●
С помощью пульта дистанционного управления Вы можете управлять контентом или внешним оборудованием.
Просмотр Внешнее оборудование Управление с помощью пульта дистанционного управления телевизора
●
Для возврата к режиму просмотра телевизора
TV
= Примечание =
●
Если внешнее оборудование имеет функцию настройки формата изображения, установите его на 16:9.
●
Для получения дополнительной информации прочитайте руководство по эксплуатации оборудования или проконсультируйтесь со своим местным дилером.
- 31 -
Page 32

Управление с помощью пульта дистанционного управления телевизора

Вы можете работать с контентом в медиапроигрывателе / на медиасервере, управлять функциями записи или подключенным оборудованием с помощью указанных ниже кнопок пульта дистанционного управления этого телевизора.
:
Воспроизведение видеокассет / DVD / видеоконтента
:
Остановка операций
:
Быстрая перемотка назад, ускоренное воспроизведение назад (видеомагнитофон)
Пропуск к предыдущей дорожке, заголовку или разделу (DVD-контент / видеоконтент)
:
Быстрая перемотка назад, ускоренное воспроизведение назад (видеомагнитофон)
Поиск в обратном направлении (DVD / видеоконтент)
:
Быстрая перемотка вперед, ускоренное воспроизведение вперед (видеомагнитофон)
Пропуск к следующей дорожке, заголовку или разделу (DVD-контент / видеоконтент)
:
Быстрая перемотка вперед, ускоренное воспроизведение вперед (видеомагнитофон)
Поиск в прямом направлении (DVD / видеоконтент)
:
Приостанавливает / возобновляет Нажмите и удерживайте для воспроизведения при низкой скорости
(DVD)
:
Запись одной кнопкой
Запись Запись текущей программы Запись одной кнопкой
- 32 -
Page 33
■ Как изменить код
Каждый продукт Panasonic имеет собственный код дистанционного управления. Изменяйте код в соответствии с продуктом, которым Вы хотите управлять.
1. Нажмите и удерживайте переключатель включения / выключения режима ожидания, выполняя следующие операции
2. Введите соответствующий код с помощью цифровых кнопок (см. ниже)
●
Коды для каждого продукта и функций 70: Записывающее устройство DVD, DVD-плеер, проигрыватель
дисков Blu-ray 71: Домашний кинотеатр, домашний кинотеатр для проигрывания
дисков Blu-ray 72: Видеомагнитофон 73 (значение по умолчанию):
Использование для записи на USB HDD-устройство, для работы медиапроигрывателя, функций DLNA, продуктов с функцией VIERA Link
3. Нажмите
для изменения
= Примечание =
●
После изменения кода убедитесь в том, что дистанционное управление работает правильно.
●
При замене батареек коды могут быть возвращены к значениям по умолчанию.
●
Некоторые операции могут быть недоступны в зависимости от оборудования.
- 33 -
Page 34

Функции HDMI

HDMI (мультимедийный интерфейс высокой четкости) является первым в мире полностью цифровым бытовым AV-интерфейсом, совместимым с сигналами несжатого формата.
Интерфейс HDMI позволяет Вам наслаждаться цифровыми изображениями высокой четкости и высококачественным звуком с помощью телевизора и оборудования.
Совместимое с интерфейсом HDMI оборудование
, снабженное выходным разъемом HDMI или DVI, например DVD-проигрыватель, ресивер или игровое оборудование, может быть подсоединено к разъему HDMI с помощью HDMI-совместимого (полностью экранированного) кабеля.
Просмотр Внешнее оборудование Внешнее подключение
: На оборудовании, совместимом с интерфейсом HDMI, отображается
логотип HDMI.
■ Применимые функции HDMI
●
Входной аудиосигнал:
2ch Линейная PCM (частоты дискретизации – 48 кГц, 44,1 кГц, 32 кГц)
●
Входной видеосигнал:
Соответствует установкам выходного сигнала цифрового оборудования.
Просмотр Внешнее оборудование Используемые входные сигналы
●
VIERA Link (HDAVI Control 5)
Функции VIERA Link “HDAVI Control™” Краткий обзор VIERA Link
●
Content Type
●
Deep Colour
●
Функция обратного аудиоканала – Функция обратного аудиоканала (ARC) посылает цифровые
звуковые сигналы по кабелю HDMI.
– Для разъема HDMI2
●
3D
●
x.v.Colour™
- 34 -
Page 35
■ Соединение DVI
Если внешнее оборудование имеет только выход DVI, подсоедините к разъему HDMI с помощью кабеля с адаптером с DVI на HDMI. При использовании кабеля с адаптером с DVI на HDMI подсоедините аудиокабель к разъему аудиовхода (используйте аудиоразъемы AV2).
●
При подключении к аудиоразъемам AV2 необходим адаптер AV2 (COMPONENT / VIDEO) (входит в комплект поставки).
●
По вопросам приобретения кабеля-адаптера HDMI обратитесь в Ваш местный розничный магазин по продаже цифрового оборудования.
= Примечание =
●
Установки аудио могут быть заданы для Вход HDMI1 / 2 / 3 в меню Звук.
Настройки Звук Дополнительные настройки
●
Если подсоединенное оборудование имеет функцию регулирования формата изображения, то установите формат изображения на значение “16:9”.
●
Эти соединители HDMI являются соединителями “Типа A”.
●
Эти соединители HDMI совместимы с системой защиты авторских прав HDCP (High-Bandwidth Digital Content Protection).
●
Оборудование, не имеющее выходных цифровых разъемов, может быть подсоединено к входному компонентному разъему или видеоразъему для получения аналоговых сигналов.
●
Этот телевизор оснащен технологией HDMI™.
- 35 -
Page 36

Информация о разъемах

■ Разъем AV1 SCART (RGB, VIDEO)
1 : Аудиовыход (П) 2 : Аудиовход (П) 3 : Аудиовыход (Л) 4 : Аудио земля 5 : Синий земля 6 : Аудиовход (Л) 7 : Синий вход 8 : Состояние CVBS 9 : Зеленый земля 10: -­11 : Зеленый вход
12: -­13: Красный земля 14: Земля 15: Красный вход 16: Состояние RGB 17: CVBS земля 18: Состояние RGB земля 19: CVBS выход (видео) 20: CVBS вход (видео) 21: Земля разъема
- 36 -
Page 37
■ Разъем HDMI
1 : Сигнал TMDS Data2+ 2 : Экран сигнала TMDS Data2 3 : Сигнал TMDS Data2− 4 : Сигнал TMDS Data1+ 5 : Экран сигнала TMDS Data1 6 : Сигнал TMDS Data1− 7 : Сигнал TMDS Data0+ 8 : Экран сигнала TMDS Data0 9 : Сигнал TMDS Data0− 10: Тактовая частота TMDS+
11 : Экран тактовой частоты сигнала
TMDS
12: Тактовая частота TMDS− 13: Сигнал CEC 14: Служба 15: Сигнал SCL 16: Сигнал SDA 17: Заземление DDC/CEC 18: Питание +5 В 19: Детектор “горячего”
подключения

Используемые входные сигналы

■ COMPONENT (Y, Pb, Pr), HDMI
Название сигнала COMPONENT HDMI 525 (480) / 60i, 60p ○ ○ 625 (576) / 50i, 50p ○ ○ 750 (720) / 60p, 50p ○ ○ 1 125 (1 080) / 60i, 50i ○ ○ 1 125 (1 080) / 60p, 50p, 24p ○
○: Применяемый входной сигнал
= Примечание =
●
Сигналы, не соответствующие приведенным выше характеристикам, могут отображаться неправильно.
●
Приведенные выше сигналы переформатируются для оптимального просмотра на Вашем дисплее.
- 37 -
Page 38

Для наилучшего изображения

Режим просмотра

1. Отобразите меню с помощью MENU
2. Выберите Картинка
OK для доступа
3. Выберите режим с помощью
Режим просмотра
(Динамический / Нормальный / Кинотеатр / THX Cinema / THX Bright
Room / Пользовательский / Профессиональный1 / Профессиональный2)
Выбор режима изображения для каждого входа в соответствии с Вашими предпочтениями.
Динамический:
Улучшает контрастность и резкость изображения при просмотре в ярко освещенном помещении.
Нормальный:
Стандартное использование при обычном освещении.
Кинотеатр:
Режим просмотра с помощью / и нажмите
/ и нажмите OK для установки
Улучшает такие характеристики, как контрастность, передача оттенков черного и цветности при просмотре фильмов в затемненном помещении.
THX Cinema
Точно передает изображение без потери качества в затемненном помещении.
●
В режиме 3D вместо THX Cinema отображается THX3D Cinema.
THX Bright Room
Точно передает изображение без потери качества в ярко освещенном помещении.
●
Недействительно в режиме 3D
Пользовательский:
Ручная регулировка каждого элемента меню для получения качества изображения в соответствии с Вашими предпочтениями.
:
:
- 38 -
Page 39
Профессиональный1 / 2:
Позволяет задать и зафиксировать установки изображения для профессиональных фотографий.
Просмотр Для наилучшего изображения Дополн.настройки
●
Этот режим доступен только, если пункт Професс.режим (isfccc) в меню Установки установлен на Вкл..
●
Если эти режимы устанавливает сертифицированный профессиональный дилер, то Профессиональный1 и
Профессиональный2 могут отображаться как isf День и isf Ночь.
В каждом режиме просмотра можно настроить и сохранить Контраст,
Яркость, Цвет, Растровый фон, Четкость, Цветовая температура, Яркий цвет, Датчик освещенности, Шумоподавление, Ремастеринг MPEG, Ремастеринг разрешения, Сглаживание надписей, Усиление яркости, Intelligent Frame Creation и 24p Smooth Film.
В режиме Пользовательский или Профессиональный1 / 2 можно также дополнительно настроить Дополн.настройки. Настройки в режиме
Пользовательский или Профессиональный1 / 2 можно сохранить для
каждого входа.
●
Вы можете задать Режим просмотра для каждого из режимов 2D и 3D.
: Режимы THX применяются для воспроизведения установок
изображения, используемых профессиональными кинопроизводителями, и позволяют точно передать качество изображения сертифицированных фильмов THX. На диски с сертифицированными фильмами THX нанесен логотип THX. Режимы THX недоступны для фотоконтента и интернет-услуг.
- 39 -
Page 40

Датчик освещенности

1. Отобразите меню с помощью MENU
2. Выберите Картинка
Датчик освещенности с помощью / и
нажмите OK для доступа
3. Выберите Вкл. / Выкл. с помощью
/ и нажмите OK для установки
Датчик освещенности
(Вкл. / Выкл.)
●
Функция автоматического контроля яркости
Автоматическая регулировка установок изображения в зависимости от условий освещения.

Функция автоматического перехода в режим ожидания

Телевизор автоматически переходит в режим ожидания в следующих случаях:
●
Активирован параметр Таймер откл ТВ.
Просмотр Основные функции Таймер откл ТВ
●
Параметр Авто Режим ожидания установлен на Вкл., и в течение 4 часов не выполняется никаких операций.
Настройки Таймер Авто Режим ожидания
●
Параметр Откл.пит.при отсут.сигн установлен на Вкл., и в течение 10 минут не принимается никакого сигнала и не выполняется никаких операций.
Настройки Таймер Откл.пит.при отсут.сигн
= Примечание =
●
Эта функция не влияет на запись по Программир. таймера и Запись
одной кнопкой.
- 40 -
Page 41

Формат

Изменение формата изображения (размера изображения) с помощью
ASPECT.
■ Для изменения формата изображения вручную
1. Отобразите список Выбор формата изображения с помощью ASPECT
2. Выберите режим с помощью
●
Вы также можете изменять режим, нажимая ASPECT. (Нажимайте повторно до тех пор, пока не появится необходимый
режим.)
Авто:
Наилучшее соотношение сторон задается автоматически в соответствии с “Сигналом управления форматом изображения”.
Просмотр Для наилучшего изображения Сигнал управления формата изображения
16:9:
Непосредственно отображает изображение в формате 16:9 без искажения (анаморфотное).
14:9:
Отображает изображение в стандартном формате 14:9 без искажения.
Панорамный:
/ и нажмите OK для установки
Отображает изображение 4:3 на весь экран. Растяжение заметно только на левом и правом крае.
4:3:
Отображает изображение в стандартном формате 4:3 без искажения.
Увеличение:
Отображает изображение 16:9 в стиле почтового ящика или изображение 4:3 без искажения.
4:3 полноэкранный:
Отображает изображение 4:3 увеличенным горизонтально, чтобы заполнить экран.
●
Для сигналов HD (высокого разрешения)
- 41 -
Page 42
Растяж.с обр.по бокам:
Отображение изображения 16:9 в стиле почтового ящика (анаморфотное) на весь экран. Растяжение заметно только на левом и правом крае.
●
Для сигналов HD (высокого разрешения)
Увел.с обр.по бокам:
Отображает изображение 16:9 в стиле почтового ящика (анаморфотное) на весь экран без искажения.
●
Для сигналов HD (высокого разрешения)
= Примечание =
●
Для полного использования данной функции необходимо отобразить изображение в полноэкранном режиме (при просмотре телевизионных программ, при просмотре через внешний вход и т. д.).
●
Формат экрана можно запомнить отдельно для сигналов SD (стандартного разрешения) и HD (высокого разрешения).
●
Формат изображения нельзя изменить в услуге телетекста и в режиме 3D.
- 42 -
Page 43

Сигнал управления формата изображения

Программы обычно содержат “Сигнал управления форматом изображения” (широкоэкранный сигнал, управляющий сигнал через разъем SCART / HDMI).
В режиме Авто в верхнем левом углу экрана появляется индикация формата изображения, если найден широкоэкранный сигнал (WSS) или управляющий сигнал, поступающий через разъем SCART (штырь
8) / HDMI. В качестве формата изображения будет задано подходящее соотношение сторон.
Просмотр Для наилучшего изображения Формат
■ Доступные состояния
Разъем для спутниковой антенны (только WSS)
●
Действительный формат входного сигнала:
DVB-S
Разъем для наземной антенны / кабеля (только WSS)
●
Действительный формат входного сигнала:
DVB-C DVB-T PAL D, K SECAM D, K
Недействительный формат входного сигнала:
PAL 525/60 6,5 МГц PAL 525/60 6,0 МГц PAL 525/60 5,5 МГц M.NTSC 6,5 МГц M.NTSC 6,0 МГц M.NTSC 5,5 МГц
- 43 -
Page 44
Разъемы AV1 (SCART) / AV2 (VIDEO)
●
Действительный формат входного сигнала:
PAL SECAM PAL 525/60
M.NTSC NTSC
: Управляющий сигнал только через разъем SCART
(8-штырьковый) / HDMI
Разъемы AV2 (COMPONENT) (только WSS)
●
Действительный формат входного сигнала:
625 (576) / 50i, 50p
Недействительный формат входного сигнала:
525 (480) / 60i, 60p 750 (720) / 60p, 50p 1 125 (1 080) / 60i, 50i
Разъем HDMI
●
Действительный формат входного сигнала:
525 (480) / 60i, 60p 625 (576) / 50i, 50p 750 (720) / 60p, 50p 1 125 (1 080) / 60i, 50i 1 125 (1 080) / 60p, 50p, 24p
●
Разъем HDMI не получает сигнал WSS.
= Примечание =
●
Если размер экрана выглядит необычно, когда на видеомагнитофоне воспроизводится записанная широкоэкранная программа, подрегулируйте трекинг на видеомагнитофоне. Прочитайте руководство по эксплуатации видеомагнитофона.
- 44 -
Page 45

Дополн.настройки

Вы можете отрегулировать и задать подробные установки изображения для каждого входа, если Режим просмотра установлен на режим
Пользовательский или Профессиональный1 / 2.
Просмотр Для наилучшего изображения Режим просмотра
1. Выберите режим входа с помощью AV или TV
2. Отобразите меню с помощью MENU
3. Выберите Картинка
OK для доступа
4. Выберите режим с помощью
Пользовательский / Профессиональный1 / Профессиональный2
Режим просмотра с помощью / и нажмите
/ и нажмите OK для установки
■ Регулировка подробных установок изображения
1. Отобразите меню с помощью MENU
2. Выберите Картинка
Автом. регулир. гаммы / Расш. диап. черного цв. / Цветовая гамма
/ Баланс белого / Colour Management / Гамма с помощью / и нажмите OK для доступа
3. Установите с помощью
Дополн.настройки Настр. яркости панели /
/ / / и нажмите OK для сохранения
■ Настр. яркости панели
Настр. яркости панели
(Выс / Среднее / Низк) Изменение уровня яркости панели и настройка общей яркости.
■ Автом. регулир. гаммы
Автом. регулир. гаммы
Регулировка кривой гаммы для увеличения яркости изображения.
■ Расш. диап. черного цв.
Расш. диап. черного цв.
Постепенная регулировка оттенков черного цвета.
- 45 -
Page 46
■ Цветовая гамма
Цветовая гамма
(Исходный / Rec. 709 / SMPTE-C / EBU) Точное воспроизведение цвета изображения согласно стандартам
цветового треугольника.
Исходный:
Отображение глубоких цветов путем максимального расширения цветового треугольника.
Rec. 709:
Стандарт для HD (высокое разрешение)
SMPTE-C:
Стандарт для NTSC
EBU:
Стандарт для PAL
●
Для входа HDMI или видеоконтента медиапроигрывателя (когда
Ремастеринг цвета установлен на Выкл..)
- 46 -
Page 47
■ Баланс белого
Усиление красного / Усиление зеленого / Усиление синего
Регулировка баланса белого ярко-красной / ярко-зеленой / ярко-синей областей.
Отсечка красного / Отсечка зеленого / Отсечка синего
Регулировка баланса белого темно-красной / темно-зеленой / темно­синей областей.
Детализир. Регулировка
Задает более подробные установки баланса белого.
Уровень входн. сигнала:
Регулирует уровень входного сигнала.
Усиление красного / Усиление зеленого / Усиление синего:
Точная регулировка баланса белого яркой красной / зеленой / синей областей.
Заводские установки:
Сброс на подробные установки по умолчанию Баланса белого.
Заводские установки
Сброс на установки по умолчанию Баланса белого.
- 47 -
Page 48
■ Colour Management
Красный оттенок / Насыщенность красным / Яркость-красный
Регулировка оттенка / насыщенности / яркости красных областей изображения.
Зеленый оттенок / Насыщенность зеленым / Яркость-зеленый
Регулировка оттенка / насыщенности / яркости зеленых областей изображения.
Синий оттенок / Насыщенность синим / Яркость-синий
Регулировка оттенка / насыщенности / яркости синих областей изображения.
Детализир. Регулировка
Задает более подробные установки Colour Management.
Желтый оттенок / Голубой оттенок / Пурпурный оттенок:
Регулировка оттенка изображения желтой / голубой / пурпурной областей.
Насыщенность желтым / Насыщенность голубым / Насыщенность пурпурным:
Регулирует насыщенность желтой / голубой / пурпурной области.
Яркость-желтый / Яркость-голубой / Яркость-пурпурный:
Регулировка яркости желтой / голубой / пурпурной областей.
Заводские установки:
Сброс на подробные установки по умолчанию параметра Colour Management.
Заводские установки
Сброс на установки по умолчанию параметра Colour Management.
- 48 -
Page 49
■ Гамма
Гамма
(2.6 / 2.4 / 2.2 / 2.0 / 1.8 / S-кривая) Переключает кривую гаммы.
●
Пожалуйста, обратите внимание, что цифровые величины приведены в качестве ориентиров для выполнения регулировки.
Детализир. Регулировка
Задает более подробные установки параметра Гамма.
Уровень входн. сигнала:
Регулирует уровень входного сигнала.
Усиление:
Регулирует усиление гаммы для выбранного уровня сигнала.
Заводские установки:
Сброс на подробные установки по умолчанию параметра Гамма.
Заводские установки
Сброс на установки по умолчанию параметра Гамма.
■ Заводские установки
Заводские установки
Сброс Дополн.настройки на установки по умолчанию.
- 49 -
Page 50

Настройка блокировки

Блокирование настроек режима Профессиональный1 / 2 для каждого входа.
1. Отобразите меню с помощью MENU
2. Выберите Картинка нажмите OK для доступа
3. Введите PIN-код (4 цифры) с помощью цифровых кнопок
●
При первой настройке введите PIN-код два раза.
●
Запишите PIN-код на случай, если Вы его забудете.
4. Выберите Блокировка регулировки с помощью для доступа
5. Выберите Вкл. с помощью
●
Параметры Контраст, Яркость, Цвет, Растровый фон, Четкость,
Цветовая температура, Яркий цвет, Ремастеринг разрешения, Сглаживание надписей, Усиление яркости, Дополн.настройки и Заводские установки в меню Картинка могут быть заблокированы.
Настройка блокировки с помощью / и
/ и нажмите OK
/ и нажмите OK для установки
■ Чтобы изменить PIN-код
1. Выберите Изменить PIN код с помощью доступа
2. Дважды введите новый PIN-код с помощью цифровых кнопок
/ и нажмите OK для
- 50 -
Page 51

Скопировать настройку

Копирование настроек изображения режимов Пользовательский,
Профессиональный1 или Профессиональный2 на другой вход или для
другого режима просмотра.
1. Отобразите меню с помощью MENU
2. Выберите Картинка
Скопировать настройку Реж.просм.места
назнач. / Назначение с помощью / и нажмите OK для доступа
3. Выберите направление копирования с помощью
/ и нажмите OK
для установки
4. Выберите Запуск копирования с помощью
/ и нажмите OK для
копирования
5. После отображения экрана подтверждения выберите Дa с помощью
/ и нажмите OK для установки
= Примечание =
●
Опция настройки, Настройки экрана и Настройки 3D не будут
скопированы.
●
Вы не можете скопировать настройки в заблокированный режим.
- 51 -
Page 52

Для наилучшего аудиосигнала

Режим звука

1. Отобразите меню с помощью MENU
2. Выберите Звук доступа
3. Выберите режим с помощью
Режим звука
(Стандарт / Музыка / Эффект присутствия / Пользователь) Выбор режима звука для каждого входа в соответствии с Вашими
предпочтениями.
Стандарт:
Обеспечение подходящего качества звука для всех типов сцен.
Музыка:
Улучшает качество звука при просмотре музыкальных видеоклипов и т. д.
Эффект присутствия:
Улучшает пространственные эффекты и обеспечивает более чистое звучание.
Режим звука с помощью / и нажмите OK для
/ и нажмите OK для установки
Пользователь:
Ручная настройка звука с помощью эквалайзера для получения качества звука в соответствии с Вашими предпочтениями.
●
В каждом режиме могут быть настроены и сохранены параметры
Низкие частоты, Высокие частоты, Окр. Звучание, Усиление басов и Цифровой ремастеринг.
●
В режиме Пользователь Эквалайзер доступен в меню Звук вместо параметров Низкие частоты и Высокие частоты. Выберите
Эквалайзер и настройте частоту.
Настройки Звук Основные настройки
●
Данная функция работает только при выводе звука через динамики телевизора.
- 52 -
Page 53

ТВ Гид

Использование ТВ Гид

Функция ТВ Гид – электронная программа передач (EPG) – выводит на экран список программ, транслируемых в настоящее время и запланированных на ближайшие семь дней (в зависимости от вещательной компании).
1. Отобразите экран Выбор ТВ с помощью TV
2. Выберите режим с помощью
DVB-S / DVB-C / DVB-T / Analogue
3. Нажмите GUIDE для просмотра функции ТВ Гид
●
Нажмите снова, чтобы изменить вид (Альбомный / Портретный). – Выберите Альбомный для отображения нескольких каналов. – Выберите Портретный для отображения каналов по одному.
●
Вы можете выбрать тип функции ТВ Гид. (Гид по умолчанию)
Настройки Установки Настройки экрана
– Если Вы установите Гид по умолчанию на Список каналов, то при
нажатии кнопки GUIDE будет отображен список каналов.
(Пример)
/ и нажмите OK для установки
Экран телевизора Дата по функции ТВ Гид Время по функции ТВ Гид Программа
D (DVB-T) / A (аналоговый)
Позиция и название канала
- 53 -
Page 54
●
Для просмотра программ
1) Выберите текущую программу с помощью
/ / / и нажмите
OK для доступа
2) Выберите Вид с помощью
/ и нажмите OK для доступа (DVB)
– Чтобы воспользоваться функцией программируемого таймера,
выберите Программир. таймера. (В зависимости от выбранной Вами страны Вы также можете
задать Запись по программе вещания.)
Просмотр ТВ Гид Программир. таймера
– Текущая программа отображается в левой верхней части
экрана.
3) Нажмите OK для выхода из функции ТВ Гид
●
К предыдущему дню (DVB)
(Красная)
●
К следующему дню (DVB)
(Зеленая)
●
Для просмотра списка каналов выбранного типа
1) Отобразите список типов с помощью
2) Выберите тип с помощью
●
Для просмотра списка каналов выбранной категории
/ и нажмите OK для просмотра
1) Отобразите список категорий с помощью
2) Выберите категорию с помощью
/ и нажмите OK для
(Желтая)
(Синяя)
просмотра – Для представления избранных каналов в виде списка, задайте
Редактор Избранного.
Просмотр Настройка и редактирование Редактор Избранного
●
Для просмотра подробной информации о программе (DVB)
1) Выберите программу с помощью
/ / /
2) Нажмите для просмотра – Нажмите кнопку еще раз для возврата к функции ТВ Гид.
●
Для выхода из функции ТВ Гид
EXIT
- 54 -
Page 55
= Примечание =
●
При первом включении телевизора или в случае, когда телевизор был выключен более недели, для полного отображения функции ТВ Гид может потребоваться некоторое время.
●
Каналы DVB-T и аналоговые каналы отображаются на одном и том же экране функции ТВ Гид. Для различения каналов DVB-T и аналоговых каналов могут отображаться буквы D и A. Для аналоговых каналов не предусмотрены списки программ.
- 55 -
Page 56

Программир. таймера

Меню программируемого таймера позволяет выбрать программы, о просмотре которых Вы хотели бы установить напоминание или которые Вы бы хотели записать на USB HDD-устройство. Даже находясь в режиме ожидания, в заданное время телевизор настроится на выбранный канал.
1. Выберите запланированную программу или канал с помощью
/ и нажмите OK для доступа
2. Выберите USB HDD / Напоминание с помощью
/ и нажмите OK
для установки
●
Для проверки / изменения / отмены программируемого таймера
Запись Программир. таймера Редактирование значений программируемого таймера
●
Светодиод загорится оранжевым в режиме ожидания, если задан параметр Программир. таймера.
●
Для возврата к функции ТВ Гид
BACK/RETURN
●
Если Вы выберете текущую программу, появится экран подтверждения с запросом, хотите ли Вы просмотреть или записать данную программу. Выберите Программир. таймера с помощью / и нажмите OK, чтобы установить USB HDD и начать запись сразу после завершения программирования таймера.
/ /
= Примечание =
●
Недействительно в аналоговом режиме
●
Надежная работа Программир. таймера обеспечивается только в том случае, если сигнал вещательной компании или поставщика услуг содержит верную информацию о времени.
●
В зависимости от процесса записи может быть невозможно выбрать аналоговый канал.
●
Если Вы записываете программы на USB HDD-устройство, отформатируйте его и активируйте функцию записи в меню Настройка
USB-устр..
Запись Настройка USB HDD-устройства
- 56 -
Page 57

Телетекст

Просмотр Телетекст

1. Переключите на телетекст с помощью TEXT
●
Отображение индексной страницы (содержание отличается в зависимости от телевещательной компании).
●
Номера текущих / дополнительных страниц отображаются в левом верхнем углу экрана.
●
Время / дата отображаются в правом верхнем углу экрана.
●
Цветная панель отображается внизу экрана.
2. Выберите страницу с помощью цифровых кнопок,
(цветные кнопки)
●
Для регулировки контраста
1) Нажмите MENU три раза, чтобы отобразить Контраст
2) Настройте с помощью
●
Для выхода из режима телетекста
EXIT
/ и нажмите OK для установки
■ Показ скрытых данных
1. Нажмите MENU
2. Покажите с помощью
●
Снова нажмите для повторного скрытия.
(Красная)
/ или
■ Просмотр сохраненной избранной страницы телетекста
Нажмите STTL для просмотра избранной страницы.
●
Вызов страницы, сохраненной на (Синяя) (режим списка).
●
Заводской установкой является “P103”.
■ ПОЛНЫЙ / ВВЕРХ / ВНИЗ
1. Нажмите MENU
2. Нажмите
(Зеленая) для изменения вида
- 57 -
Page 58
■ Одновременный просмотр телевизора и телетекста в двух
окнах
1. Нажмите MENU два раза
2. Установите Изображение и текст на Вкл. / Выкл. с помощью
●
Операции могут быть выполнены только на экране телетекста.
/
■ Сохранение часто просматриваемых страниц на цветной
панели (режим списка)
1. Нажмите страницы
2. Нажмите и удерживайте OK
●
Номер сохраненной страницы меняется на белый.
●
Для изменения сохраненных страниц
1) Нажмите
2) Введите номер новой страницы с помощью цифровых кнопок
(цветные кнопки) во время отображения
(цветные кнопки) для изменения
3) Нажмите и удерживайте OK
■ Просмотр дополнительной страницы
Количество дополнительных страниц отображается в верхней части экрана. Нажмите / для просмотра дополнительной страницы. (Только когда телетекст представлен более чем одной страницей.)
●
Количество дополнительных страниц различается в зависимости от вещательной компании (до 79 страниц).
●
Поиск может занять некоторое время, в течение которого Вы можете смотреть телевизор.
●
Для просмотра определенной дополнительной страницы
1) Нажмите MENU
2) Нажмите
3) Введите 4-значный номер (например, чтобы набрать стр. 6,
нажмите
(Синяя)
)
- 58 -
Page 59

Режим Телетекст

Услуги телетекста представляют собой текстовую информацию, предоставляемую вещательными компаниями.
●
Функции различаются в зависимости от вещательной компании.
1. Отобразите меню с помощью MENU
2. Выберите Установки
Настройки экрана Телетекст с помощью /
и нажмите OK для доступа
3. Выберите TOP (FLOF) / Список с помощью
/ и нажмите OK для
установки
Настройки Установки Настройки экрана
■ Режим FLOF (FASTEXT)
В режиме FLOF четыре разноцветных объекта расположены внизу экрана.
Чтобы получить больше информации об одном из этих объектов, нажмите кнопку соответствующего цвета.
Эта функция позволяет получить быстрый доступ к информации на показанных объектах.
■ Режим TOP (в случае вещания текста TOP)
TOP представляет собой определенное усовершенствование стандартной услуги телетекста, которая приводит к облегчению поиска и эффективному управлению.
●
Доступен быстрый обзор информации телетекста
●
Пошаговый выбор тематического события
●
Информация о статусе страницы внизу экрана
●
Доступно перелистывание страницы вперед / назад
(Красная) / (Зеленая)
●
Для выбора среди блоков событий
(Синяя)
●
Для выбора нового события в пределах блока событий
(Желтая)
(После последнего события перемещается к следующему блоку событий.)
- 59 -
Page 60
■ Режим списка
В режиме списка четыре разноцветных номера страницы расположены внизу экрана. Каждый из этих номеров может быть изменен и сохранен в памяти телевизора.
Просмотр Телетекст Просмотр Телетекст
- 60 -
Page 61
3D

Примечание

●
Для просмотра в формате 3D изображение необходимо отобразить в полноэкранном режиме (при просмотре телевизионных программ, при просмотре через внешний вход и т. д.).
●
Если при использовании 3D-очков в помещении, освещенном люминесцентными лампами или светорегуляторами, свет начинает мерцать, измените установку Частота обновления 3Д.
Просмотр 3D Настройки 3D
●
На надавливайте на линзы 3D-очков и не царапайте их.
●
Вы не будете правильно видеть 3D-контент, если 3D-очки перевернуть задом наперед или вверх дном.
●
При просмотре 3D-изображений глаза должны смотреть приблизительно в горизонтальном направлении; сохраняйте такое положение, при котором Вы не будете видеть двойные изображения.
●
Не надевайте 3D-очки для просмотра чего-либо отличного от 3D-изображений. При надетых 3D-очках может быть трудно разглядеть изображение на жидкокристаллических экранах (таких как компьютерные мониторы, цифровые часы, калькуляторы и т. п.).
●
Не используйте 3D-очки в качестве солнцезащитных очков.
●
Разные люди могут по разному воспринимать 3D-эффекты.
- 61 -
Page 62

3D-очки - Функции

■ Названия компонентов и их назначение
Кнопка питания / изменение режима / индикаторная лампа
●
Кнопка питания – Нажмите и удерживайте эту кнопку приблизительно в течение
1 секунды, чтобы включить 3D-очки. (Индикаторная лампа загорается на 2 секунды.)
– Нажмите и удерживайте эту кнопку приблизительно в течение
2 секунд, чтобы выключить 3D-очки. (Индикаторная лампа загорается 3 раза.)
●
Изменение режима – Нажмите и удерживайте эту кнопку приблизительно в течение
1 секунды, чтобы переключить режим просмотра с 2D на 3D и наоборот (просмотр 3D-изображения в режиме 2D).
– Когда питание отключено, нажмите и удерживайте эту кнопку
приблизительно в течение 5 секунд, чтобы перейти в режим регистрации.
Просмотр 3D 3D-очки - Регистрация
●
Индикаторная лампа – Горит или мигает во время использования для отображения
состояния (см. ниже).
Защитная пленка
– Снимите защитную пленку с обеих сторон линз.
Изоляционная пленка Крышка батарейного отсека
– При первом использовании снимите изоляционную пленку.
Потяните изоляционную пленку.
– Для замены батарейки
Просмотр 3D 3D-очки - Замена батарейки
- 62 -
Page 63
■ Состояние индикаторной лампы
●
Горит красным 2 секунды при включении питания:
Достаточный уровень заряда батареи
●
Мигает 5 раз при включении питания:
Низкий уровень заряда батареи
●
Мигает красным:
Во время регистрации
●
Мигает красным один раз в 1 секунду:
При повторном подключении к телевизору
●
Мигает красным 3 раза:
Питание выключено (при нажатии и удерживании кнопки в течение более 2 секунд во время использования или при срабатывании функции автоматического отключения питания, если регистрация / повторное подключение завершилось неудачей или соединение потеряно)
●
Мигает красным один раз каждые 2 секунды во время использования:
Выбран режим 3D.
●
Мигает красным два раза каждые 4 секунды во время использования:
Выбран режим 2D.
■ Хранение и очистка 3D-очков
●
Храните 3D-очки в прохладном и сухом месте.
●
Для чистки изделия используйте мягкую сухую ткань. – Протирая 3D-очки тканью, покрытой пылью или грязью, Вы можете
поцарапать поверхность очков. Перед чисткой изделия стряхните с ткани пыль.
– Линзы 3D-очков хрупкие и могут быть легко повреждены. Будьте
осторожны во время их очистки.
●
Не наносите бензол, разбавитель или воск на 3D-очки, так как это может привести к отслаиванию краски.
●
Не погружайте 3D-очки в жидкость, например в воду.
- 63 -
Page 64

3D-очки - Регистрация

■ Первичная регистрация
Выполните первичную регистрацию, если Вы используете 3D-очки впервые.
1. Включите телевизор
2. Нажмите и удерживайте кнопку питания приблизительно в течение 1 секунды, чтобы включить 3D-очки
●
Лампа загорается приблизительно на 2 секунды, а затем начинает мигать.
●
3D-очки включатся, и начнется регистрация.
●
Во время регистрации поместите 3D-очки на расстоянии не более 50 см от телевизора.
3. После успешного завершения регистрации 3D-очки будут автоматически подключаться к телевизору при включении 3D-очков вблизи телевизора в режиме 3D
■ Повторная регистрация
В случае неудачного подключения к зарегистрированному телевизору или при использовании с другим телевизором 3D-очки необходимо зарегистрировать повторно.
1. Включите телевизор
2. На расстоянии не более 50 см от телевизора нажмите и удерживайте кнопку питания, пока не загорится лампа, а затем отпустите ее, чтобы начать регистрацию
3. После успешного завершения регистрации 3D-очки будут автоматически подключаться к телевизору при включении 3D-очков вблизи телевизора в режиме 3D
= Примечание =
●
В случае неудачного завершения регистрации 3D-очки выключаются. В этом случае выключите телевизор и повторите всю процедуру, начиная с 1 шага.
- 64 -
Page 65

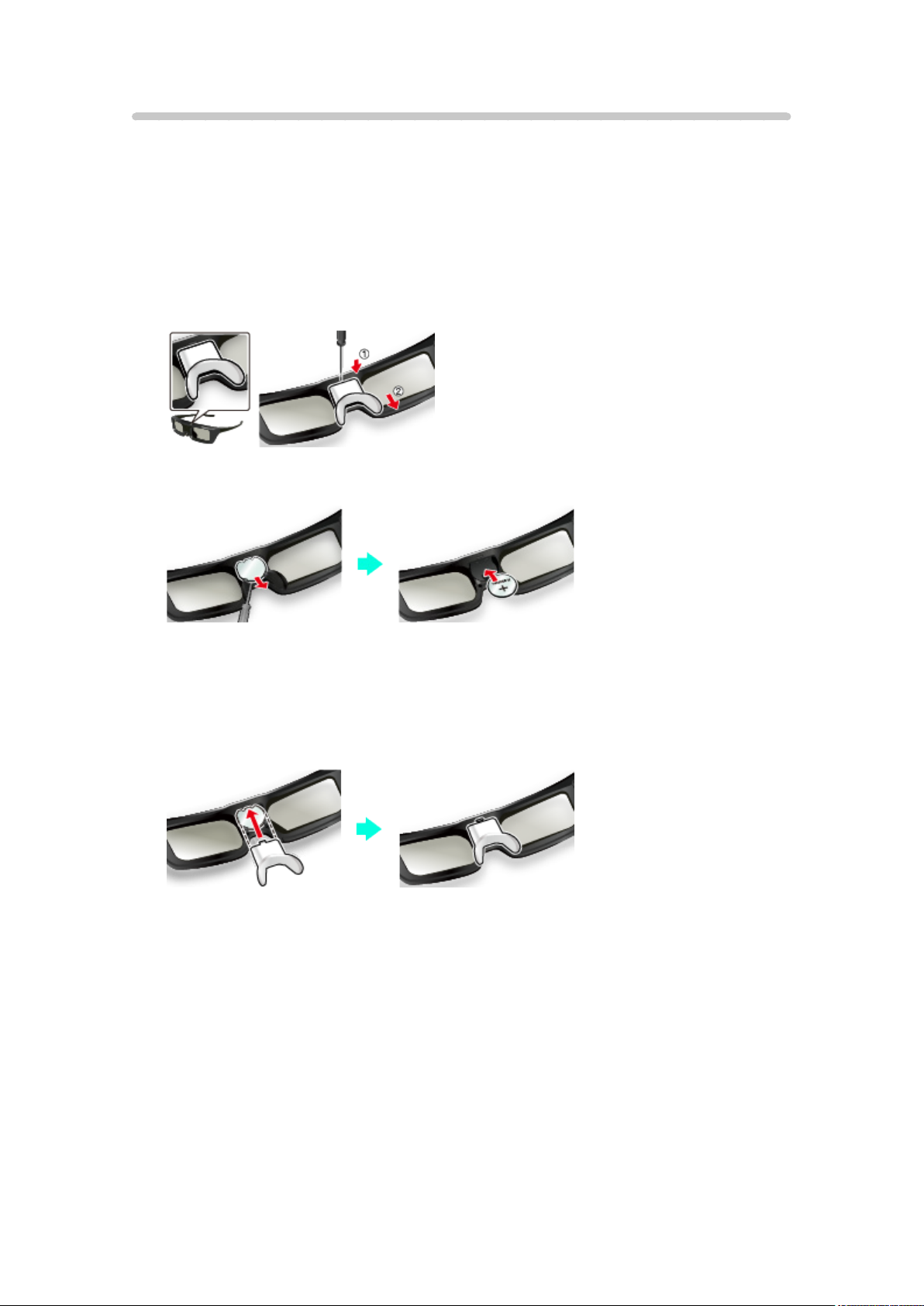

3D-очки - Замена батарейки

Когда батарейка разряжена, при включении 3D-очков индикаторная лампа мигает 5 раз. В этом случае рекомендуется заменить батарейку как можно быстрее.
●
Утилизируйте старые батарейки как несгораемые отходы или в соответствии с местными нормами по утилизации отходов.
1. Снимите крышку батарейного отсека, поддев ее кончиком авторучки, плоской отверткой и т. д.
2. Замените батарейку (литиевая батарейка CR2025 таблеточного типа)
●
При возникновении трудностей извлеките ее при помощи кончика отвертки.
●
Вставьте батарейку с учетом полярности (+ или -).
3. Прикрепите крышку батарейного отсека
- 65 -
Page 66

Просмотр в режиме 3D

Вы можете наслаждаться просмотром 3D-изображений контента или программ с 3D-эффектом, используя 3D-очки.
●
Этот телевизор поддерживает такие 3D-форматы, как Покадровый, Гориз.совмещенный и Вертик.совмещенный.
– Покадровый – 3D-формат, в котором изображения для
левого и правого глаза записываются с высокой четкостью и воспроизводятся поочередно.
●
3D-очки следует надевать только для просмотра 3D-изображений. Выполните первичную регистрацию, если Вы используете 3D-очки впервые.
Просмотр 3D 3D-очки - Регистрация
1. Включите 3D-очки и наденьте их
●
Состояние подключения и состояние батареи отображаются в нижнем правом углу экрана.
2. Просматривайте 3D-изображения
●
При первом просмотре 3D-изображения будет выведено предупредительное сообщение. Для продолжения просмотра 3D-изображений выберите Дa или Нет.
Если Вы выберете Дa, это сообщение будет снова отображаться при тех же условиях после следующего включения переключателя включения / выключения сетевого питания. Если Вы не хотите, чтобы это сообщение появлялось снова, выберите Нет.
●
После завершения использования 3D-очков выключите их.
■ Воспроизведение 3D-совместимого диска Blu-ray (формат
Чередование кадров)
●
Подключите 3D-совместимый проигрыватель с помощью полностью экранированного HDMI-совместимого кабеля. (Если Вы используете не 3D-совместимый проигрыватель, изображения будут отображаться в режиме 2D.)
●
Если не происходит автоматического переключения режима ввода, выберите режим ввода с подключенного проигрывателя.
Просмотр Внешнее оборудование Просмотр с внешних входов
■ Вещание в 3D-формате
●
Обратитесь к поставщикам контента или программ по поводу наличия этой услуги.
- 66 -
Page 67
■ 3D-фото и 3D-видео, снятые 3D-совместимыми
продуктами Panasonic
●
Доступно в режиме медиапроигрывателя и сетевых служб
Медиа-проигрыватель
Домашняя сеть
■ 2D-изображения, преобразованные в 3D
●
Установите режим 2D 3D в Выбор режима 3D.
Просмотр 3D Выбор режима 3D
- 67 -
Page 68

Выбор режима 3D

Вы можете легко переключать режим просмотра с 2D на 3D и наоборот
3D.
1. Отобразите экран Выбор режима 3D с помощью 3D
2. Выберите режим с помощью
●
Пункты Выбор режима 3D отличаются в зависимости от
/ и нажмите OK для установки
определенных условий.
3D / 2D:
Отображение желаемого изображения соответствующим образом без выполнения выбора 3D-формата.
●
В зависимости от формата исходного изображения этот режим может не работать должным образом. В этом случае выберите соответствующий 3D-формат вручную.
- 68 -
Page 69
■ Для изменения 3D-формата вручную
Если изображение не изменяется должным образом при использовании
3D / 2D, используйте ручную настройку.
1. Отобразите экран Выбор режима 3D (Ручное) с помощью (Красная) во время выполнения указанных выше действий
2. Выберите режим с помощью
/ и нажмите OK для установки
Обычный:
Отображение исходного изображения без преобразования.
●
Используйте для определения типа формата исходного изображения.
Просмотр 3D Формат исходного изображения
Гориз.совмещенный - 3D / Гориз.совмещенный - 2D / Вертик. совмещенный - 3D / Вертик.совмещенный - 2D:
Отображение выбранного Вами режима.
●
Недоступно для аналогового режима и режима AV
2D
3D:
Преобразование 2D-изображения в 3D-изображение.
●
Пожалуйста, обратите внимание, что 3D-изображения немного отличаются от оригинальных изображений.
●
Использование этой функции с целью получения прибыли или публичной демонстрации изображений, преобразованных из 2D в 3D, в магазинах, отелях и т. п. может нарушать права владельцев авторских прав, которые находятся под защитой закона об авторском праве.
- 69 -
Page 70

Настройки 3D

1. Отобразите меню с помощью MENU
2. Выберите Картинка
Настройки 3D с помощью / и нажмите OK
для доступа
3. Выберите один из следующих пунктов с помощью
/ и нажмите
OK для доступа
Определение 3D сигнала / Сообщ. о сигнале 3D / Частота обновления 3Д / Глубина 2D
3D / Регулировка 3D / Пом.мест.лев.и пр.изобр /
Фильтр диаг. линий / Меры предосторожности
4. Установите с помощью
●
Для выхода из экрана меню
/ / / и нажмите OK для сохранения
EXIT
Определение 3D сигнала
(Вкл. (Продвинутый) / Вкл. / Выкл.) Выбирает, выполнять ли автоматическое переключение в режим 3D или
нет.
Вкл. (Продвинутый):
Автоматическое определение всех сигналов 3D-формата и отображение 3D-изображений.
Вкл.:
Автоматическое определение особых сигналов 3D-формата (чередование кадров и т. п.) и отображение 3D-изображений.
●
Для просмотра 3D-изображений без уведомлений и операций установите на Вкл. (Продвинутый).
Сообщ. о сигнале 3D
(Вкл. / Выкл.) Выбор того, выводить ли на экран уведомление при обнаружении
сигнала 3D-формата или нет.
●
Недействительно, когда параметр Определение 3D сигнала установлен на Вкл. (Продвинутый)
●
Для DVB, компонентного или входного сигнала HDMI
- 70 -
Page 71
Частота обновления 3Д
(Авто / 100Hz / 120Hz) Снижение вибрационных шумов и мерцания 3D-изображений при
использовании 3D-очков.
100Hz:
Если свет начинает мерцать в помещении, освещенном люминесцентными лампами (светорегуляторами) с частотой 50 Гц.
120Hz:
Если свет начинает мерцать в помещении, освещенном люминесцентными лампами (светорегуляторами) с частотой 60 Гц.
Глубина 2D
3D
(Максимальное / Среднее / Минимальное) Выбор уровня глубины 3D-изображения при просмотре преобразованных
2D-изображений.
Регулировка 3D
(Вкл. / Выкл.) Настройка 3D-эффекта (кроме режима 2D
3D).
Установите на Вкл., чтобы активировать настройку Эффект.
●
При выборе Вкл. появится предупредительное сообщение. Внимательно прочтите его, а затем нажмите BACK/RETURN, чтобы перейти к установке Эффект.
●
Во время регулировки помните, что разные люди воспринимают 3D-изображения по-разному.
Эффект:
Настройка глубины 3D в зависимости от контента или Ваших предпочтений. (Эта настройка не запоминается при изменении режима входа или канала.)
Пом.мест.лев.и пр.изобр
(Левое/правое (нормал) / Правое/левое (обратн)) Смена изображений для левого и правого глаза (кроме режима 2D
Выберите Правое/левое (обратн), если Вам кажется, что ощущение глубины является необычным.
●
Эта настройка не запоминается при изменении режима входа или канала.
- 71 -
3D).
Page 72
Фильтр диаг. линий
(Вкл. / Выкл.) Установите на Вкл., если Вам кажется, что контурные части изображения
недостаточно плавные (кроме режима 2D
3D).
Меры предосторожности
Отображение предупреждений при просмотре 3D-изображений.
= Примечание =
●
Для полного использования данной функции необходимо отобразить изображение в полноэкранном режиме (при просмотре телевизионных программ, при просмотре через внешний вход и т. д.).
- 72 -
Page 73

Формат исходного изображения

Если изображение отображается в искаженном виде, обратитесь к таблице изображений, которые можно просматривать для каждого формата Выбор режима 3D (Ручное) и формата исходного изображения, и выберите правильный режим 3D.
●
3D-изображения отображаются надлежащим образом в соответствующем 3D-формате, как показано в следующих желтых ячейках.
Формат исходного изображения
Гориз.совмещенный Вертик.совмещенный
Нормальный формат (2D)
Выбор режима 3D Обычный Гориз.совмещенный - 3D Вертик.совмещенный - 3D 2D 3D
: При выборе Гориз.совмещенный - 2D или Вертик.совмещенный - 2D
изображения отображаются без 3D-эффекта.
●
В зависимости от проигрывателя или вещательной компании изображение может отличаться от показанных выше рисунков.
- 73 -
Page 74

Настройка и редактирование

Меню настройки

Вы можете перенастроить каналы, создать списки избранных каналов, пропустить ненужные каналы и т. д.
1. Отобразите экран Выбор ТВ с помощью TV
2. Выберите режим с помощью
DVB-S / DVB-C / DVB-T / Analogue
3. Отобразите меню с помощью MENU
4. Выберите Установки
OK для доступа
Меню настройки DVB-S / Меню настройки DVB-C / Меню настройки DVB-T / Меню аналог. настройки
●
Название меню отличается в зависимости от режима телевизора.
5. Выберите одну из функций с помощью
доступа
Редактор Избранного / Список каналов / Автонастройка / Система антенны / Конфигурация LNB / Ручная настройка / Обновить список каналов / Сообщение о нов канале / Состояние сигнала
●
В зависимости от выбранной Вами страны параметры функции могут различаться.
Настройки Установки Меню настройки
Меню настройки с помощью / и нажмите
/ и нажмите OK для установки
/ и нажмите OK для
- 74 -
Page 75

Редактор Избранного

■ Список избранных каналов DVB
Создайте список избранных каналов различных вещательных компаний (до 4: Избранное от 1 до 4).
К спискам избранных каналов DVB можно перейти из пункта Категория на информационном баннере и на экране функции ТВ Гид.
Просмотр Основные функции Информационный баннер
Просмотр ТВ Гид Использование ТВ Гид
1. Выберите Редактор Избранного с помощью / и нажмите OK для
доступа
2. Выберите канал для составления списка из всех каналов DVB с
помощью
●
появляется, когда канал заблокирован.
/
●
Для отображения других избранных каналов
(Зеленая)
●
Для сортировки названий каналов в алфавитном порядке
(Красная)
●
Для изменения категории
(Синяя)
3. Нажмите OK, чтобы добавить его в Список избран.
●
Для добавления в список всех каналов
1) Нажмите
2) Нажмите
●
Для добавления в список нескольких каналов, расположенных
(Желтая) (Зеленая) для добавления всех каналов
один за другим
1) Нажмите
2) Создайте блок каналов с помощью
(Желтая)
/ и нажмите OK для
добавления
4. Нажмите BACK/RETURN и OK для сохранения
- 75 -
Page 76
■ Редактирование списка избранных каналов DVB
Вы можете редактировать список избранных каналов, пока курсор находится на том или ином канале в списке избранных каналов.
●
Для перемещения канала
1) Выберите канал с помощью
/
2) Нажмите (Зеленая)
3) Выберите новую позицию с помощью
/ или цифровых кнопок
4) Нажмите (Зеленая) для сохранения
●
Для удаления канала
1) Выберите канал с помощью
/
2) Нажмите OK для удаления – Нажмите
●
Для переименования списка избранных каналов
1) Нажмите
(Желтая) для удаления всех каналов
(Красная)
2) Введите символы (максимум 10 символов) с помощью или цифровых кнопок и нажмите OK для установки
/ / /
3) Нажмите BACK/RETURN для сохранения
- 76 -
Page 77

Список каналов

■ Пропуск ненужных аналоговых каналов / каналов DVB
Вы можете скрыть (пропустить) ненужные каналы. Скрытые каналы невозможно отображать никаким другим образом, кроме использования этой функции.
1. Выберите Список каналов с помощью доступа
2. Выберите канал с помощью
3. Нажмите OK для установки Показать / Скрыть (пропустить)
: Показать : Скрыть (пропуск)
●
Для показа всех каналов (DVB / аналоговых)
(Желтая)
●
Для сортировки названий каналов в алфавитном порядке (DVB)
(Красная)
●
Для изменения категории (DVB)
(Синяя)
/
/ и нажмите OK для
- 77 -
Page 78
■ Редактирование аналоговых каналов / каналов DVB
●
Для смены положения канала / перемещения канала (если данный параметр доступен)
1) Нажмите
2) Выберите новую позицию с помощью
(Зеленая) для редактирования
/ или цифровых кнопок
и нажмите (Зеленая) для сохранения
●
Для перенастройки каждого канала (Ручная настройка)
(Красная)
– Для аналогового режима
Просмотр Настройка и редактирование Ручная настройка
– Только для показанных каналов
●
Для изменения названия канала (аналоговый)
1) Нажмите
(Синяя) для редактирования
2) Введите символы (максимум 5 символов) с помощью
или цифровых кнопок и нажмите OK для установки
/ / /
3) Нажмите BACK/RETURN для сохранения
= Примечание =
●
Если видеомагнитофон подсоединен в аналоговом режиме только с помощью РЧ-кабеля, отредактируйте VCR.
- 78 -
Page 79

Автонастройка

Автоматическая перенастройка каналов, принимаемых в данном регионе.
●
Данная функция доступна в том случае, если настройка канала уже проводилась.
●
Только выбранный режим будет перенастроен. Все предыдущие настройки стираются.
●
Если установлен PIN-код функции блокировки от детей, потребуется ввести PIN-код.
Функции Блокировка от детей PIN-код
●
Если настройка не была завершена, задайте Ручная настройка.
Просмотр Настройка и редактирование Ручная настройка
■ Каналы DVB-S
1. Выберите Система антенны с помощью / и нажмите OK для доступа
2. Выберите Один LNB / MiniDiSEqC / DiSEqC 1.0 / Одиночный кабель с помощью
/ и нажмите OK для установки
Один LNB:
Совместимо с одиночным конвертером LNB.
MiniDiSEqC:
Может быть подключено до 2 конвертеров LNB.
DiSEqC 1.0:
Может быть подключено до 4 конвертеров LNB.
Одиночный кабель:
При использовании маршрутизатора с одиночным кабелем доступно до 8 пользовательских полос.
●
Вы можете получать сигналы с нескольких спутников, если у Вас есть система управления антенной DiSEqC.
●
Данный телевизор поддерживает DiSEqC версии 1.0.
3. Выберите Конфигурация LNB с помощью
/ и нажмите OK для
доступа
●
Для использования функции двойного тюнера выберите Режим
двойного тюнера с помощью / и установите на Вкл. с
помощью / .
- 79 -
Page 80
4. Выберите LNB / Спутник с помощью / и задайте с помощью /
●
Выберите IN 1 / IN 2 в Вход сигнала с помощью / и задайте для каждого тюнера.
1) Сначала установите LNB
– Если задан параметр Один LNB, то параметр LNB недоступен
для выбора.
– Если задан параметр MiniDiSEqC или Одиночный кабель,
выберите конвертер LNB AA или AB.
– Если задан параметр DiSEqC 1.0, выберите конвертер LNB AA,
AB, BA или BB.
2) Установите Спутник для выбранного конвертера LNB
– Выберите Никаких спутников, если подключенный спутник Вам
неизвестен (поиск доступного спутника будет осуществлен при выполнении автонастройки).
– Выберите Определено пользователем, чтобы вручную задать
параметр Тестовая частота транспондера.
– Если задан параметр Одиночный кабель, необходимо задать
дополнительные установки. Установите Пользоват. полоса,
Пользоват. частота и PIN код (в зависимости от используемого
маршрутизатора с одиночным кабелем). Для получения дополнительной информации прочитайте руководство по эксплуатации маршрутизатора с одиночным кабелем.
Просмотр Настройка и редактирование Доступные спутники
5. Нажмите BACK/RETURN для сохранения
6. Выберите Автонастройка с помощью
/ и нажмите OK для
доступа
7. Выберите Спутник / Режим поиска / Режим сканирования с помощью
/ и нажмите OK для доступа
8. Установите с помощью
●
Режим сканирования
/ и нажмите OK для сохранения
Полный:
Сканирует весь диапазон частот.
Быстрый:
Сканирует соответствующую частоту для выбранного спутника.
●
После выполнения настройки выберите Начать сканирование с помощью / и нажмите OK для поиска.
- 80 -
Page 81
9. Отображается экран подтверждения. Нажмите OK для запуска
Автонастройка (настройки выполняются автоматически)
●
Когда операция завершена, отобразится канал, находящийся на самой нижней позиции.
■ DVB-C, DVB-T, аналоговые каналы
1. Выберите Автонастройка с помощью / и нажмите OK для доступа
2. Задайте Параметры автонастройки DVB-C с помощью нажмите OK для сохранения (DVB-C)
●
Режим сканирования Полный:
Сканирует весь диапазон частот.
Быстрый:
Сканирует соответствующую частоту в Вашей стране.
●
В обычных случаях устанавливайте Частота, Символьная
скорость и Сетевой ID на Авто. Если необходимо или если Авто не отображается, то с помощью цифровых кнопок введите
все значения, полученные от поставщика услуг кабельного телевидения.
●
После выполнения настройки выберите Начать сканирование с помощью / и нажмите OK для поиска.
/ / / и
3. Отображается экран подтверждения. Нажмите OK для запуска
Автонастройка (настройки выполняются автоматически)
●
Когда операция завершена, отобразится канал, находящийся на самой нижней позиции.
- 81 -
Page 82
■ Выполнение Автонастройка с помощью кнопок на
телевизоре
1. Нажмите и удерживайте в течение 3 секунд кнопку INPUT/OK/HOLD for MENU
2. Установите Автонастройка с помощью следующих кнопок панели управления
●
Переместить курсор / выбрать из набора опций / выбрать пункт меню (только вверх и вниз)
●
Доступ к меню / сохранение настроек после регулировки или установки параметров с помощью кнопки INPUT/OK/HOLD for MENU.

Ручная настройка

●
В обычных случаях используйте Автонастройка или Обновить список
каналов для перенастройки каналов DVB.
●
Если настройка не завершена или необходимо отрегулировать направление наземной антенны или спутниковой антенны, воспользуйтесь данной функцией. (DVB)
●
Все обнаруженные каналы DVB будут добавлены в Список каналов.
■ DVB-S
1. Выберите Спутник с помощью / и установите с помощью /
●
Пожалуйста, проконсультируйтесь с компаниями спутникового вещания для получения настроек.
2. Выберите Частота транспондера / Символьная скорость /
Поляризация / Модуляция / Идентификатор услуги с помощью
и установите с помощью / или цифровых кнопок
3. Выберите Начать сканирование с помощью / и нажмите OK для поиска
/
- 82 -
Page 83
■ DVB-C
1. Введите частоту с помощью цифровых кнопок
●
В обычных случаях устанавливайте Символьная скорость и
Идентификатор услуги на Авто.
2. Выберите Начать сканирование с помощью поиска
/ и нажмите OK для
■ DVB-T
1. Выберите канал с помощью / и настройте частоту для каждого канала с помощью /
●
Установите, где уровень Качество сигнала становится максимальным.
2. Нажмите OK для поиска
■ Аналоговый
Ручная настройка аналоговых каналов после Автонастройка.
1. Выберите позицию канала с помощью цифровых кнопок
2. Выберите канал с помощью кнопки переключения каналов по нарастающей / убывающей
3. Осуществите поиск с помощью /
4. Выберите Сохранить с помощью / и нажмите OK для установки
●
Используйте Точная настройка для выполнения незначительных регулировок при настройке отдельной программы (подверженной влиянию погодных условий и т. п.).
●
Если видеомагнитофон подсоединен только с помощью РЧ-кабеля, выберите позицию канала 0.
- 83 -
Page 84

Обновить список каналов

Обновляя список каналов DVB, Вы можете добавлять и удалять каналы, автоматически изменять названия и позиции каналов.
●
Список каналов обновляется при сохранении установок в Редактор
Избранного, Список каналов, Блокировка от детей и др.
●
В зависимости от состояния сигнала обновление может не работать надлежащим образом.
●
Чтобы обновить каналы DVB-S, установите Спутник, Режим поиска и
Режим сканирования, и только затем выполняйте обновление.
1) Выберите Спутник / Режим поиска / Режим сканирования с
помощью
/ и нажмите OK для доступа
2) Установите каждый пункт с помощью
/ и нажмите OK для
сохранения
3) После выполнения настройки выберите Начать сканирование с
помощью
/ и нажмите OK для поиска

Сообщение о нов канале

Выбор того, выводить ли на экран уведомление при обнаружении нового канала DVB или нет.
●
Когда появится уведомление, Вы можете выполнить Обновить список
каналов, нажав OK.

Состояние сигнала

Выбор канала и проверка состояния сигнала. Высокий уровень сигнала не является предпосылкой уверенного приема
сигнала DVB.
●
Используйте индикатор качества сигнала следующим образом. – Зеленая полоса: Уверенный прием – Желтая полоса: Слабый прием – Красная полоса: Нет приема (проверьте наземную антенну, кабель
или спутниковую антенну)
●
Вертикальные полосы отображают максимальное значение сигнала выбранного канала.
●
Для изменения канала
●
Для режима DVB
- 84 -
Page 85

Доступные спутники

■ Доступные спутники и выравнивание спутниковой
антенны для настройки каналов DVB-S
Чтобы установить спутниковую антенну надлежащим образом, проконсультируйтесь со своим местным дилером.
Кроме того, пожалуйста, обратитесь к компаниям спутникового вещания для получения дополнительной информации.
●
Intelsat, 85,2° в. д.
●
Hot Bird, 13° в. д.
●
ABS 1, 75° в. д.
●
Express, 53° в. д.
●
Intelsat, 45° в. д.
●
Turksat, 42° в. д.
●
Express, 40° в. д.
●
Hellas, 39° в. д.
●
Eutelsat, 36° в. д.
●
Eutelsat, 33° в. д.
●
Astra, 28,2° в. д.
●
Arabsat, 26° в. д.
●
Eutelsat, 25,5° в. д.
●
Astra, 23,5° в. д.
●
Eutelsat, 21,5° в. д.
●
Astra, 19,2° в. д.
●
Eutelsat, 16° в. д.
●
Eutelsat, 10° в. д.
●
Eutelsat, 9° в. д.
●
Eutelsat, 7° в. д.
●
Astra, 4,8° в. д.
●
Thor, 0,8° з. д. / Intelsat, 1° з. д.
●
Amos, 4° з. д.
●
Eutelsat, 5° з. д.
●
Eutelsat, 7° з. д.
●
Eutelsat, 8° з. д.
●
Eutelsat, 12,5° з. д.
●
Telstar, 15° з. д.
●
NSS, 22° з. д.
●
Intelsat, 24,5° з. д.
●
Hispasat, 30° з. д.
- 85 -
Page 86

Запись

Настройка USB HDD-устройства

Подготовка

Вы можете записывать цифровые телевизионные программы на подключенное USB HDD-устройство и воспроизводить их различными способами.
●
Подготовьте USB HDD-устройство к специальному использованию и записи с помощью данного телевизора.
●
Подключите USB HDD-устройство к порту USB 3 с помощью кабеля USB.
●
Подключите USB HDD-устройство к сетевой розетке.
●
Для безопасного извлечения USB HDD-устройства из телевизора выполните Безопасное извл. USB в Настройка USB-устр..
Запись Настройка USB HDD-устройства Настройка USB HDD­устройства
●
Выполняя подключение, убедитесь, что штекеры кабелей соответствуют разъемам.
USB-порт Кабель USB USB HDD-устройство Cетевая розетка
- 86 -
Page 87
= Предостережение =
●
Все данные на USB HDD-устройстве будут стерты в следующих случаях:
– При форматировании USB HDD-устройства с помощью данного
телевизора
Запись Настройка USB HDD-устройства Настройка USB HDD­устройства
– При форматировании USB HDD-устройства с помощью ПК и т. д.
●
После выполнения ремонта телевизора вследствие неисправности, возможно, Вам понадобится еще раз отформатировать USB HDD-устройство с помощью телевизора для его последующего использования (при форматировании все данные будут стерты).
●
Чтобы использовать USB HDD-устройство на ПК после записи на него данных с помощью телевизора, отформатируйте его снова с помощью ПК (возможно, для форматирования на ПК Вам нужно будет проделать специальные операции или воспользоваться вспомогательными программами; для получения дополнительной информации обратитесь к руководству по эксплуатации USB HDD­устройства).
●
Данные, записанные на USB HDD-устройство с помощью этого телевизора, могут быть воспроизведены только на этом телевизоре. Вы не можете воспроизводить этот контент на другом телевизоре (в том числе и на телевизоре аналогичной модели) или на любом другом оборудовании.
●
Не выключайте телевизор, не отсоединяйте штепсельную вилку от розетки и не извлекайте USB HDD-устройство во время выполнения операций (форматирования, записи и т. д.). Иначе это может привести к неисправности устройства или к повреждению записанных данных. (Прекращение подачи электроэнергии также может привести к неисправности.)
- 87 -
Page 88
= Примечание =
●
Запись аналоговых телевизионных программ на USB HDD-устройство невозможна.
●
Данные, передаваемые с каналов телевизионного вещания (MHEG и т. д.), радиопередачи не будут записаны, а также функция записи не будет работать в период отсутствия сигнала.
●
В зависимости от вещательной компании и поставщика услуг не все программы могут быть записаны.
●
Вы не можете копировать контент, записанный на USB HDD­устройство.
●
При выполнении 2 процессов записи записанный контент может не воспроизводиться надлежащим образом.
●
Для получения дополнительной информации о USB HDD-устройствах
Запись Техническая информация USB HDD-устройство
- 88 -
Page 89

Настройка USB HDD-устройства

Для записи на USB HDD-устройство отформатируйте и настройте его с помощью данного телевизора.
Будут отображены все USB-устройства, распознаваемые как сменные носители информации.
●
Пожалуйста, обратите внимание, что после выполнения данной установки USB HDD-устройство будет отформатировано и все данные на нем будут стерты.
●
Перед выполнением настроек подключите USB HDD-устройство, после чего включите USB HDD-устройство.
Запись Настройка USB HDD-устройства Подготовка
1. Отобразите меню с помощью MENU
2. Выберите Установки
Настройка USB-устр. с помощью / и
нажмите OK для доступа
3. Выберите USB HDD-устройство для записи с помощью
/ и
нажмите OK, чтобы начать установку
●
Некоторые USB HDD-устройства могут не отображаться.
●
Для отображения информации о выделенном устройстве
4. После отображения экрана предупреждения и подтверждения использования USB HDD-устройства выберите Дa с помощью / и нажмите OK для продолжения
5. После отображения экрана подтверждения названия USB HDD­устройства выберите Дa с помощью
/ и нажмите OK для
установки
●
Имя USB HDD-устройства создается автоматически. Если Вы хотите отредактировать имя, выберите Дa.
1) Введите символы с помощью
/ / / или цифровых
кнопок и нажмите OK для установки
2) Нажмите BACK/RETURN для сохранения
6. После отображения экрана подтверждения для назначения USB HDD­устройства для записи выберите Дa с помощью
/ и нажмите OK
для установки
●
Если другое отформатированное USB HDD-устройство уже существует, то данный экран подтверждения будет отображен для назначения данного USB HDD-устройства для записи.
- 89 -
Page 90
●
Режим USB HDD-устройства
: USB HDD-устройство доступно для записи / воспроизведения.
Для записи доступно только одно USB HDD-устройство в списке.
: USB HDD-устройство доступно для воспроизведения.
●
Для изменения режима
OK
●
Для редактирования имени USB HDD-устройства
(Зеленая)
●
Для форматирования
(Красная)
●
Для безопасного извлечения USB HDD-устройства из телевизора
(Желтая)
= Примечание =
●
Вы можете выбрать только одно USB HDD-устройство для каждой операции записи.
●
Вы не сможете изменить настройки USB HDD-устройства во время выполнения записи.
●
Чтобы одновременно записать 2 программы в режиме DVB-S, убедитесь, что Режим двойного тюнера установлен на Вкл. в
Автонастройка.
Просмотр Настройка и редактирование Автонастройка
- 90 -
Page 91

Запись текущей программы

Запись одной кнопкой

Немедленная запись текущей программы на USB HDD-устройство.
●
Убедитесь, что на пульте дистанционного управления выбран код “73”.
Просмотр Внешнее оборудование Управление с помощью пульта дистанционного управления телевизора
1. Отобразите меню с помощью MENU
2. Выберите Установки помощью / и нажмите OK для доступа
3. Выберите максимальное время записи 30 / 60 / 90 / 120 / 180 (минут) с помощью
/ и нажмите OK для установки
Настройка записи Запись одной кнопкой с
■ Для начала записи одной кнопкой
Нажмите , чтобы начать.
●
Вы не сможете выбрать другие каналы во время выполнения записи.
■ Для остановки записи в процессе
Нажмите , чтобы остановить.
■ Для воспроизведения или удаления записанного контента
Телепрограммы, записанные с помощью Запись одной кнопкой, можно воспроизводить с помощью медиапроигрывателя.
1. Отобразите значки функции с помощью APPS
2. Выберите Запись с ТВ с помощью доступа
Медиа-проигрыватель Режим записи с телевизора
●
Даже во время выполнения Запись одной кнопкой Вы можете воспроизводить любой контент. (Однако данная функция может быть недоступна в зависимости от USB HDD-устройства, или же запись во время воспроизведения может осуществляться ненадлежащим образом.)
- 91 -
/ / / и нажмите OK для
Page 92

REW LIVE TV

Постоянная запись текущей программы на USB HDD-устройство на протяжении максимального времени записи.
●
Убедитесь, что на пульте дистанционного управления выбран код “73”.
Просмотр Внешнее оборудование Управление с помощью пульта дистанционного управления телевизора
1. Отобразите меню с помощью MENU
2. Выберите Установки
Настройка записи REW LIVE TV с помощью
/ и нажмите OK для доступа
3. Выберите Авто с помощью
●
Если Вы выберете Авто, запись начнется автоматически.
●
Запись не начнется, если выполняется другая операция записи,
/ для запуска функции REW LIVE TV
слабый телевизионный сигнал или на экране нет изображений.
■ Для управления функцией REW LIVE TV
●
Чтобы поставить на паузу
●
Чтобы произвести поиск в обратном направлении (до 90 минут)
●
После паузы или поиска в обратном направлении для работы доступны следующие кнопки.
: Поиск в обратном направлении : Поиск в прямом направлении : Возврат к текущей программе
OK : Воспроизведение / пауза
: Поиск в обратном / в прямом направлении
: Приостанавливает / возобновляет : Воспроизведение : Возврат к текущей программе
- 92 -
Page 93
■ Для остановки REW LIVE TV
1. Отобразите меню с помощью MENU
2. Выберите Установки
/ и нажмите OK для доступа
3. Выберите Выкл. с помощью
●
Если Вы остановите REW LIVE TV, то записанный для REW LIVE TV контент будет удален.
●
REW LIVE TV будет остановлена, а записанный контент будет
автоматически удален в следующих случаях: (Даже если выполнение функции REW LIVE TV будет остановлено по одной из перечисленных причин, то при заданной установке Авто новая операция записи будет запущена автоматически при наличии условий, соответствующих настройкам записи.)
– Выбраны другие каналы – Выбран заблокированный канал – Выбран недействительный канал – Телевизионный сигнал отсутствует – При запуске другой операции записи
Настройка записи REW LIVE TV с помощью
/ для остановки REW LIVE TV
– При переходе телевизора в режим ожидания или при его
выключении
- 93 -
Page 94

Программир. таймера

Установка значений программируемого таймера

Меню программируемого таймера позволяет выбрать программы, о просмотре которых Вы хотели бы установить напоминание или которые Вы бы хотели записать на USB HDD-устройство.
●
Недействительно в аналоговом режиме
1. Отобразите экран Выбор ТВ с помощью TV
2. Выберите режим с помощью
DVB-S / DVB-C / DVB-T
3. Отобразите меню с помощью MENU
4. Выберите Таймер нажмите OK для доступа
Программир. таймера с помощью / и
/ и нажмите OK для установки
■ Установка значений программируемого таймера
1. Нажмите OK, чтобы начать задавать настройку
2. Выберите USB HDD / Напоминание с помощью
USB HDD:
Запись программы на USB HDD-устройство. Когда подходит время записи, канал может переключиться
автоматически и может начаться вывод видео- и аудиосигнала. Если Вы будете смотреть телевизор, то за 2 минуты до начала записи может появиться сообщение с напоминанием.
/
●
Нажмите (Желтая), чтобы выбрать соответствующий модуль CI для записи программы.
Функции Обычный интерфейс
Напоминание:
Напоминает Вам о просмотре программы. Когда Вы будете смотреть телевизор, сообщение с напоминанием
появится за 2 минуты до начала программы. Нажмите OK для переключения на запрограммированный канал.
3. Выберите параметр (канал, дата, время начала / окончания) с помощью
●
и можно также ввести с помощью цифровых кнопок.
/ и установите / / с помощью /
- 94 -
Page 95
(Пример)
!: Программируемые события, которые накладываются друг на
друга по времени
Функции
(USB HDD / Напоминание)
Режим просмотра телевизора
S: DVB-S C: DVB-C D: DVB-T
– Вы не можете изменять режим из данного меню.
Позиция и название канала
<ТАЙМЕР>: Программир. таймера STTL: Отображение субтитров (если данный параметр
доступен) – Нажмите
нажмите повторно, чтобы удалить их.
– Для Напоминание
Дата (Вы можете установить на один день вперед с помощью
, выбрать ежедневно или еженедельно с помощью )
– Вс. - Сб.: С воскресенья по субботу – Пн. - Сб.: С понедельника по субботу – Пн. - Пт.: С понедельника по пятницу
(Желтая), чтобы отобразить субтитры, и
– По Субботам / Пятницам / Четвергам / Средам / Вторникам /
Пон-кам / Воскр.: В одно и то же время в один и тот же день
еженедельно
Время начала / время окончания / продолжительность
(отображается автоматически)
4. Сохраните с помощью OK
- 95 -
Page 96

Редактирование значений программируемого таймера

1. Отобразите меню с помощью MENU
2. Выберите Таймер нажмите OK для доступа
3. Выберите событие с помощью
●
Для изменения события, на которое запрограммирован таймер
OK
– Исправьте соответствующим образом.
Запись Программир. таймера Установка значений программируемого таймера
●
Для удаления события, на которое запрограммирован таймер
1) Нажмите
2) Нажмите OK для удаления
●
Для отображения субтитров (если данный параметр доступен)
(Желтая) – Нажмите еще раз, чтобы удалить субтитры. – Для Напоминание
Программир. таймера с помощью / и
/
(Красная)
●
Для временной отмены события, на которое запрограммирован таймер
(Синяя) – Нажмите еще раз для возврата.
■ Для остановки записи
1. Нажмите
2. Выберите программу с помощью / и нажмите OK для доступа (когда выполняются 2 процесса записи)
3. Выберите Дa с помощью запись
/ и нажмите OK, чтобы остановить
- 96 -
Page 97
■ Для воспроизведения или удаления записанного контента
Телепрограммы, записанные на USB HDD-устройство с помощью данного телевизора, можно воспроизводить в режиме медиапроигрывателя.
1. Отобразите значки функции с помощью APPS
2. Выберите Запись с ТВ с помощью
/ / / и нажмите OK для
доступа
Медиа-проигрыватель Режим записи с телевизора
●
При выполнении 2 процессов записи записанный контент может не воспроизводиться надлежащим образом.

Примечание

●
Чтобы запрограммировать таймер на какое-либо событие, Вы также можете воспользоваться функцией ТВ Гид.
Просмотр ТВ Гид Программир. таймера
●
С помощью Программир. таймера можно сохранить до 15 событий.
●
Надежная работа Программир. таймера обеспечивается только в том случае, если сигнал вещательной компании или поставщика услуг содержит верную информацию о времени.
●
Для осуществления записи по Программир. таймера телевизор должен быть либо включен, либо должен находиться в режиме ожидания. Для отображения напоминаний телевизор должен быть включен.
●
В зависимости от процесса записи может быть невозможно выбрать аналоговый канал.
●
Запись закодированных (защищенных от копирования) программ может быть недоступна.
●
Если Вы будете смотреть телевизор, то за 2 минуты до начала записи может появиться сообщение с напоминанием.
– Чтобы убрать сообщение и начать выполнение программы,
нажмите OK.
– Чтобы отменить выполнение программы, нажмите EXIT.
●
Светодиод загорится оранжевым в режиме ожидания, если задан параметр Программир. таймера.
●
Напоминания Программир. таймера остаются на экране до такого времени:
– Нажмите OK, чтобы посмотреть программу, или EXIT, чтобы
отменить напоминание.
– Пока не закончится событие, на которое запрограммирован
таймер.
- 97 -
Page 98
●
Знак “!” означает, что три события или более, на которые запрограммирован таймер, накладываются друг на друга по времени. Приоритет отдается USB HDD перед Напоминание. Что касается записываемых событий, которые накладываются друг на друга по времени, то первое из них начинается и завершается в соответствии с запрограммированным временем. Затем начинается запись последующего события.
●
При выполнении записи в соответствии с Программир.
таймера телевизор может автоматически переключиться на
запрограммированный канал за несколько секунд до начала записи.
●
Запись по Программир. таймера будет выполнена даже в том случае, если телевизор находится в режиме записи REW LIVE TV. При этом запись REW LIVE TV будет отменена.
Запись Запись текущей программы REW LIVE TV
●
Для получения дополнительной информации о USB HDD-устройствах
Запись Техническая информация
- 98 -
Page 99

Техническая информация

USB HDD-устройство

■ USB HDD-устройство
(для записи цифровых телепрограмм с помощью данного телевизора)
●
С данным телевизором может использоваться USB HDD-устройство объемом от 160 Гб до 3 Тб.
●
Подключите USB HDD-устройство к сетевой розетке, чтобы надлежащим образом осуществлять операции записи и воспроизведения с помощью данного телевизора.
●
Используйте USB HDD-устройство, отформатированное с помощью данного телевизора.
Запись Настройка USB HDD-устройства Настройка USB HDD­устройства
●
Не для всех USB HDD-устройств гарантируется надлежащая работа. Узнайте об USB HDD-устройствах, которые были протестированы на совместимость с этим телевизором, на веб-сайте, указанном ниже. (только на английском языке)
http://panasonic.net/viera/support
= Примечание =
●
Данные, измененные с помощью ПК, могут не отображаться.
●
Не извлекайте устройство, когда телевизор считывает данные. Иначе это может привести к повреждению устройства или телевизора.
●
Не прикасайтесь к разъемам на устройстве.
●
Не подвергайте устройство воздействию сильного давления или ударам.
●
Вставляйте устройство в правильном направлении. Иначе это может привести к повреждению устройства или телевизора.
●
Электрические помехи, статическое электричество или неправильная эксплуатация могут повредить данные или устройство.
- 99 -
Page 100

Интернет-услуги

Интернет-контент

Информация

Вы можете получить доступ к некоторым специальным веб-сайтам, поддерживаемым компанией Panasonic, и наслаждаться интернет­контентом, например видеофайлами, играми, средствами связи и т. д., с помощью Список приложений.
(Пример)
●
Чтобы активировать эту функцию, Вам необходимо широкополосное сетевое окружение. Убедитесь, что выполнены сетевые подключения и заданы настройки сети.
Интернет-услуги Сетевые подключения
Интернет-услуги Настройки сети
- 100 -
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
