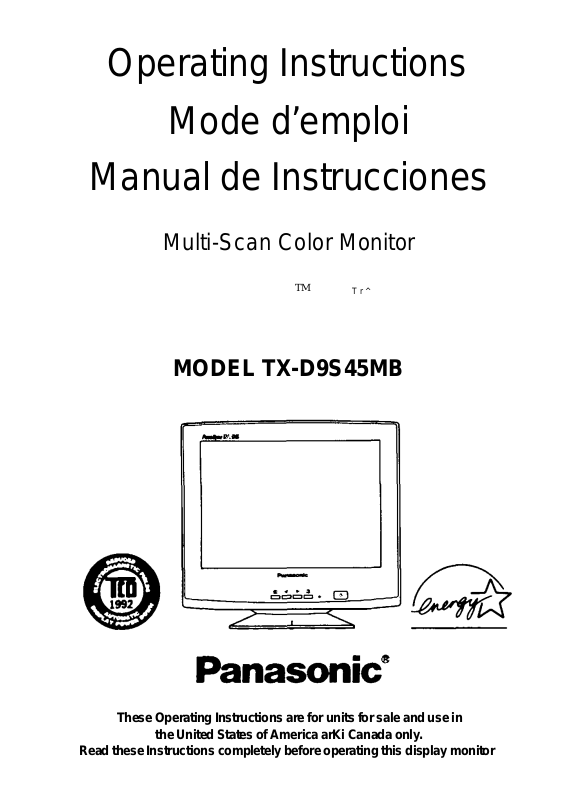

Page 1

Operating Instructions

Mode d’emploi

Manual de Instrucciones

Multi-Scan Color Monitor

T r ^

MODEL TX-D9S45MB

These Operating Instructions are for units for sale and use in

the United States of America arKi Canada only.

Read these Instructions completely before operating this display monitor

Page 2

For the United States and Canada:

In the United States and Canada the male plug is a NEMA 5-15 style {Figure 2) and is UL listed and CSA labelled. For units which are mounted on a desk or table, type SVT or SJT cord sets may be used. For units which sit on the floor, only SJT type cord sets may be used. The cord set must be selected according to the current rating for your unit. Please consult Table A for the selection criteria for power cords used in the United States and Canada. (The cord set is marked with its Cord Type.)

For European Countries:

In Europe you must use a cord set which is appropriate for the receptacles in your country. The cord set is HAR-Certified, and the mark < HAR ► will appear on the outer sheath, or on the insulation of one of the inner conductors.

If you have any questions concerning the proper power cord to use, please consult the dealer from whom you have purchased your unit.

Table A

Cord Type

SJT

c;\/T

Size of Conductors in Cord

18 AWG 10 Amps 16 AWG 12 Amps 14 AWG 12 Amps

18 AWG 17 AWG

Figure 1

Maximum Current Rating of Unit

10 Amps 12 Amps

Federal Communications Commission Requirements

This equipment has been tested and found to comply with the limits for Class B digital devices, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and receiver.

- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

- Consult the dealer or an experienced radio / TV technician for help.

This device complies with Part 15 of the FCC Rules, Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

FCC Warning:

To assure continued FCC compliance, the user must use the provided grounded power supply cord and shielded interface cable with bonded ferrite cores. If BNC cable is going to be used,

use only shielded BNC (5) cable. Also, any unauthorized changes or modifications to this moni

tor would void the user’s authority to operate this device.

Page 3

CE Conformity

This device complies with the requirements of the EEC directive 89 / 336 / EEC as amended

C€

by 92 / 31 / EEC and 93 / 68 / EEC Art. 5 with regard to “Electromagnetic compatibility" and 73 / 23 / EEC as amended by 93 / 68 / EEC Art. 13 with regard to "Safety”.

Required item Relative to Standard Value

EMI

ESD

RADIATED RF

TRANSIENT F/B #1

LINE HARMONICS #1

#1 iSatisfies standards with no problems in performance and reliability. #2 : Effects may appear temporarily on the screen but there will be no problem in reliability. #3 : There is fear of the product breaking down.

#4 : If a signal cable other than that specified is used, it may be the cause of electromagnetic

interference to peripheral devices. To assure continued CE compliance the user must use the provided 1.5 m shielded video signai

cable with bonded ferrite cores at both ends of the cable. Handle correctly in accordance with the instruction manual. EMI : Electromagnetic Interference ESD : Electrostatic Discharge RF : Radio Frequency F / B : Fast Burst

#1 #2 #1 #3

Relative to those Exceeding Standard Value

Energy Star

As an Energy Star® partner, Panasonic Document Imaging Company has determined that this product meets the Energy Star* guidelines for energy efficiency.

Notice for Germany

Remarks

Note:

• The sound pressure level at the operator’s position according to lEC 704 - 1 :1982 is equal or less than 70 dB (A).

German

HINWEIS:

• Der Arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70 dB (A) order weniger.

Notice for Japan

This is a Class B product based on the standard of the Voluntary Control Council for

Interference from Information Technology Equipment (VCCI). if this is used near a radio or television receiver in a domestic environment, it may cause radio interference, install and use the equipment according to the instruction manual.

Japanese

Page 4

A A[ Danger

To avoid the risk of severe electrical shock including death, do not remove covers (or back) of monitor. No user serviceable parts are inside. Refer servicing to qualified service personnel.

A A[ Warnings

To prevent risk of electric shock and possible fire:

Never place any object on the monitor, AC Power cord, or cause the cords to make

sharp bends, or otherwise do anything that can affect the integrity of the cords. Always remove the line cord from the socket by holding the plug, not the cord.

Do not place anything containing any liquid (even a wet or damp cloth) on the

monitor as the introduction of fluids can create an electrical hazard. Do not expose the monitor to rain or moisture.

Do not place the monitor with less than the recommended clearance (see Precautions, 1 Installation Page 4). Do not block the ventilation openings with

anything. Do not insert any objects into the ventilation openings.

Customer’s Record

The serial number of this product is printed on its back cover label.

Note this serial number in the space provided and retain this booklet as a permanent record of

your purchase to aid in identification of the unit in the event of theft or loss.

Model number: TX-D9S45MB Serial number:

Table of Contents

IMPORTANT NOTICE CONCERNING POWER CORD SELECTION Federal Communications Commission Requirements

CE Conformity..........................................................................................................2

Energy Star®.........................................................................................................2

Notice for Germany..................................................................................................2

Notice for Japan.......................................................................................................2

Danger..................................................................................................................... 3

Warnings..................................................................................................................3

Customer’s Record..................................................................................................3

Table of Contents.....................................................................................................3

Precautions 1) Installation.......................................................................................4

Precautions 2) Usage..............................................................................................4

Precautions 3) Product Care...................................................................................4

Features...................................................................................................................5

Specifications...........................................................................................................6

Installation.............................................................................................................. 7

Pin Assignment........................................................................................................8

External View...........................................................................................................8

Operation..................................................................................................................9

Operation procedure................................................................................................9

Adjustments...........................................................................................................10

Pedestal removal...................................................................................................13

Power Management System..................................................................................14

Memories...............................................................................................................14

Timing Specifications.............................................................................................15

Trouble Shooting....................................................................................................16

Technical Support..................................................................................................16

...........................................

.................

Page 5

Precautions

1) Installation

• Install the monitor in a well ventilated place. Avoid exposing to direct sunlight, a heater, or any other heat source. Heat will adversely affect the cabinets and the parts inside.

• Position the display unit so that the holes in the cabinet will not be blocked during use.

• Keep the display unit away from the kitchen, bathroom, washing machine, or other sources of exposed to water, steam or moisture.

• In order to use the display unit safely, use only the supplied AC Power cord. The AC

Power cord must be used with a properly grounded and polarized power supply socket. The AC Power cord supplied is for the USA (UL) and Canada (CSA) for use with the display unit. For use in other countries, make sure the AC Power cord meets the safety standards of the country.

• Place the AC Power cord where it will not be subject to stress.

• Use only Panasonic provided accessories or the exact equivalent.

2) Usage

• Pulling on the AC Power cord or VGA Signal Cable can damage the display unit (monitor) and can cause the unit to fall and possibly cause personal injury.

• Receiving trouble. If there is a television set or other display unit nearby, keep your display unit as far away from it as possible. Mutual interference can cause image distortion or noise.

■ Long exposure to rubber or vinyl products can stain the cabinet.

• Keep the monitor from physical shock when moving. Be careful of the Cathode Ray Tube (CRT).

• Do not place anything on the monitor.

• Also take good care of the AC Power cord: Do not place any objects on the AC Power cord. Do not attempt to extend, shorten or tie it into a knot.

3) Product Care

• Prior to cleaning your display unit, disconnect the AC Power cord and the VGA Signal Cable or BNC Cable from the display unit.

• Use a clean, soft, dry cloth to clean the outside of the monitor or the CRT surface. If the monitor or CRT surface is very dirty, wet a clean, soft cloth with neutral

detergent (such as dishwashing detergent) and water, squeeze it tight until almost dry, wipe the monitor or CRT surface with it, and finish by wiping with a clean dry cloth. Do

not use any solvents.

• Do not rub or strike the monitor with anything hard or harsh as this may scratch, mar

or damage the monitor permanently.

• Do not use a chemical duster or polish-cleaner because it can adversely affect the unit and peel the paint coat.

Page 6

Features

1) High Image Quality in a Shorter Length Package

• Panasonic PanaSync SL95 with a Short-Neck CRT 19‘ (18.0* / 45.7 cm Viewable Image Size) has image quality that has to be seen to be believed. It has a 0.25 mm ultra fine dot pitch and up to 1,600 x 1,200 maximum resolution. The PanaSync SL95 produces sharp saturated color images with High Contrast and Brightness that can be viewed over a wide viewing angle.

• Combined with optimized dynamic focusing circuitry, the Short-Neck CRT has improved beam landing accuracy, focus, convergence, and lower raster distortion than a typical 19-inch CRT. This gives the

PanaSync SL95 a sharper, more uniform focus, especially in the corners of the screen, traditionally a focus

problem area. Crystal Pigment Phosphors and Advanced Invar Mask provide increased Contrast and

Brightness.

• PanaSync digital multi-scan 30 kHz to 97 kHz Horizontal and 50 Hz to 180 Hz Vertical scanning frequencies can be automatically scanned. Eight timing selections have been preset at the factory and 20 user programmable selections are provided.

2) Crystal Pigment Phosphors

• Crystal Pigment Phosphors provide increased brightness and contrast for the SL95 creating crisp colorful

images. Each grain of Crystal Pigment Phosphor is covered with a filter material of the same color to filter

external tight.

3) Advanced INVAR Shadow Mask and Dark tint

• The Short-Neck CRT also features an Advanced INVAR Shadow Mask, which is manufactured with an

improved material and designed to be positioned closer to the screen glass. When combined with the Dark tint of the screen, this results in a 10% overall increase in brightness, improved purity due to less environmental movement, and better overall color uniformity.

4) New ОО-ОАР^"^ Electron Gun with Super New OLF

• The new DQ-DAF (Double-Quadruple Dynamic Astigmatism and Focus) electron gun reduces the degradation of the screen corner focus, realizing higher resolution. In addition, the super new OLF

(Overlapping Field) main lens for the SL95 creates a smaller spot size which contributes to sharper images.

5) Digital adjustment using on-screen Menu (OSM)

• The On-Screen Menu is available in five (5) languages. English, French, German, Italian or Spanish can be

selected. Custom adjustments can be made quickly and easily through the On-Screen Menu utilizing four buttons on the front panel. The On-Screen Menu may be positioned in one of six locations on the Display Screen. A Self-Test On-Screen display is provided with no signal input or an Error On-Screen Menu if the Horizontal or Vertical Scanning frequencies are outside the specified range.

6) The SL95 is Plug & Play

• VESA® DDC™ 1 / 2B compatible (Video Electronics Standards Association Display Data Channel). This

allows the SL95 to inform a compatible host of its capabilities that meet the Microsoft® / Intel® Plug & Play Definition used by Windows® 95 and Windows® 98.

7) Self-test menu

• The display unit can be checked via the self-test menu displayed on the screen. This menu can be accessed

without a computer.

8) Environmentally Friendly

• The SL95 has a VESA® DPMS™ power management circuit. When used with a DPMS^“ compatible

graphics card, the power consumption of the SL95 can be reduced. This product conforms to the

Energy Star® program.

• All plastic parts are recyclable.

• Meets MPR II, TCO’92 and carries the CE mark.

9) Color Adjusting Function

• The White Reference Color Temperature is 9300 К -ь 8 MPCD, 7500 К, 6500 К, 5000 К. 9300 К -t- 27 MPCD or User Color which can be selected to adjust the red, green and blue signals of the monitor to match its image to the output of a color printer.

10) Ergonomic Design

• Tilt & Swivel base with 90-degree pan to right or left and tilt angle of 13 degrees up and 4 degrees down.

• Advanced Anti-Glare, anti-Reflection, Anti-Static screen coating.

Page 7

Specifications

CRT Size

Dot-pitch Phosphor/Glass Surface treatment

Input signals Video signaling

Signal level Sync, signal

Frequency Range

Preset mode 1 preset and 7 reservation (See page 15)

Video Maximum Pixel Clock 202.5 MHz (typ.)

Resolution

Viewable Image Size Factory preset (H X V, Diagonal) Full scan (Typical)

Display Color Analog input, unlimited number of colors ***

Connectors Video Signal

Power supply CEE 22 type 3-pin connector Input power Power consumption

Controls Front

.On screen display Contrast, Brightness, Size & Pos. (Zoom, H. Position, H. Size,

Tilt / swivel

Dimensions (W x H x D)

Weight (monitor only) 20.5 kg (45.2 lbs) Approvals

Standard

Environmental conditions Operating Temperature 5 to 35‘C (41 to 95T)

Storage

Windows* 95 / 98 Plug & Play VESA® DDC^“ 1 / 2B meets Windows® 95 / 98 Plug & Play

19“ CRT (18.0" /45.7 cm Viewable Image Size) Flat Square

0.25 mm RGB medium short persistence (Hi-EU RED), Crystal Pigment / Dark tint B-AGRAS (Anti-Glare, anti-Reflective and Anti-Static) Coat RGB analog

0.7 Vp-p (without sync, signal), 1.0 Vp-p (with sync, signal) H / V separation (TTL level), H / V composition (TTL level),

Sync.-on-green Horizontal Frequency : 30.0 kHz to 97.0 kHz Vertical Frequency : 50.0 Hz to 180.0 Hz

1,600 dots (H) X 1,200 lines (V) at 75 Hz*

13.86" X 10.39", 17.3" Diagonal **

14.37" X 10.79", 18,0" Diagonal **

15 pin mini D-Sub connector (female pins), BNC x 5

100 to 240 V AC (50 or 60 Hz) 115 W typ. / < 10 W stand-by, < 3 W sleep mode (See page 14) Power ON / OFF, Q], &, ►), dl keys

V. Position, V, Size), Geometry (V. Pincushion, Side Pin. Bal„

Trapezoid, Parallelogram, Top Corner, Bottom Comer, S-Curve 1,

S-Curve 2), Rotation (Tilt), Color Temp. (9300 K -h 8 MPCD, 7500 K. 6500 K, 5000 K, 9300 K + 27 MPCD, User), Recall, Video Level (0.7 V /1 V), H. Moire, V. Moire, H.Convergence, V.Convergence, Linearity-C, Linearity-E, Language, OSD Position, Degauss, Signal, Self-Test menu

13“ up, 4“ down, 90“ each to right and left

17.6" X 17.9" X 16.3"

(448 mm x 454 mm x 415 mm)

UL1950, CSA 22.2 No.950, TUV / GS, CE / CISPR 22-B (EN55022),

NORDIC, FCC Class B, DHHS, HC, IC-B, VCCI Class B, MPR II, TCO’92, Energy Star®, ISO 9241-3 (Ergonomics) /-8 (Colors)

1 detachable signal cable for VGA, SVGA 1 detachable AC power supply cord

Tilt & Swivel base attached

Operating Instructions, Warranty card

Humidity 5 to 90% (no condensation) Altitude 10.000 ft

Temperature -20 to -e60‘C (-4 to 140“F)

Humidity 5 to 90% (no condensation)

Altitude 40,000 ft

Requirements

Note:

• The on-screen image may dicker if the display is operated with the Verticai freq. under 60 Hz. * This monitor may only be used in a commerciai or industrial environment at resolutions above 1,600 x 1,200 at 75 Hz.

" Depends on signal timing used, see page 15.

Number of colors depends on the Video Board used, memory installed, and RAMDAC (Random Access Memory

Digital to Analog Converter). Specifications and design are subject to change without notice. This product may be subject to export control regulations. Weight and dimensions shown are approximate.

Page 8

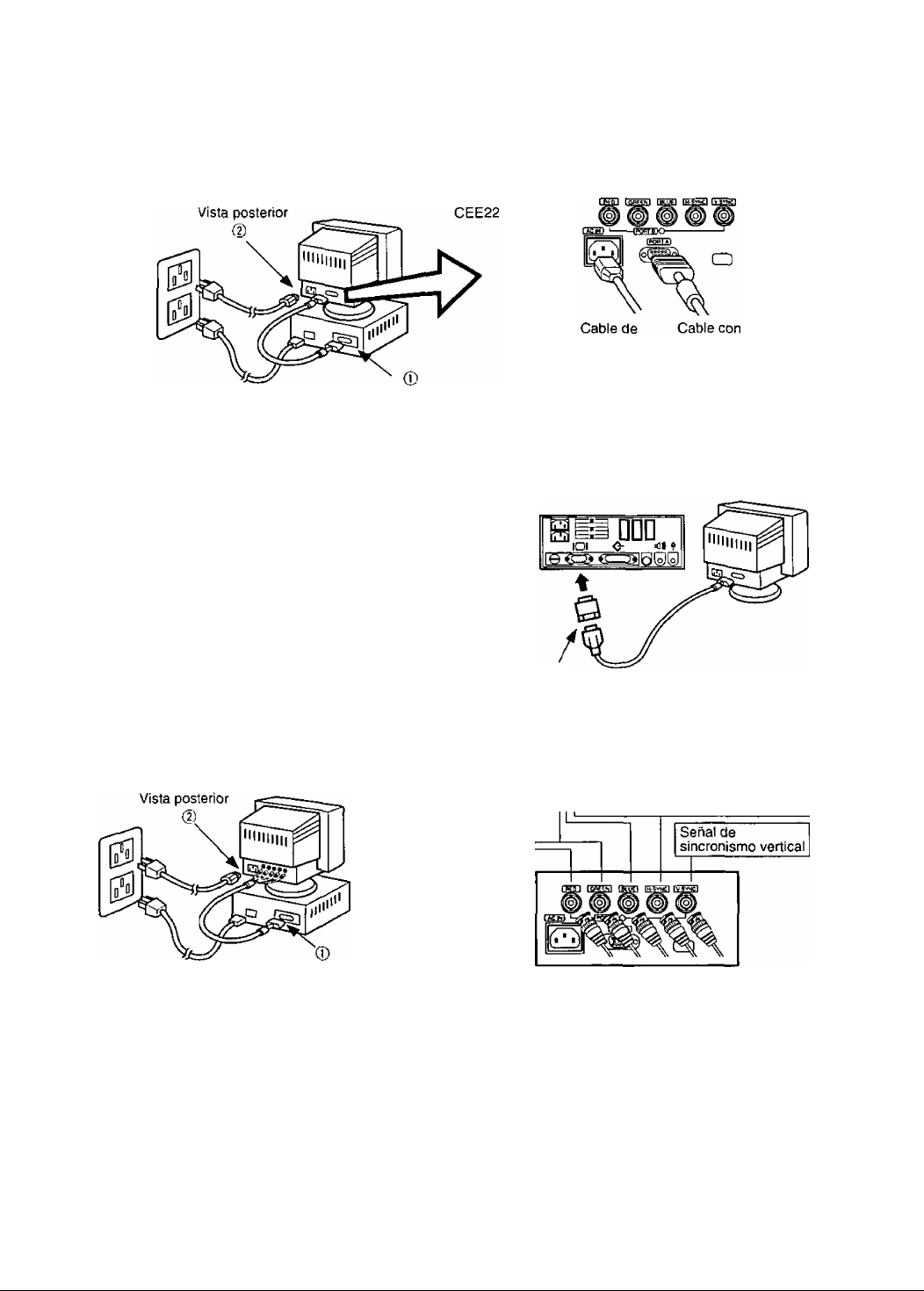

Installation

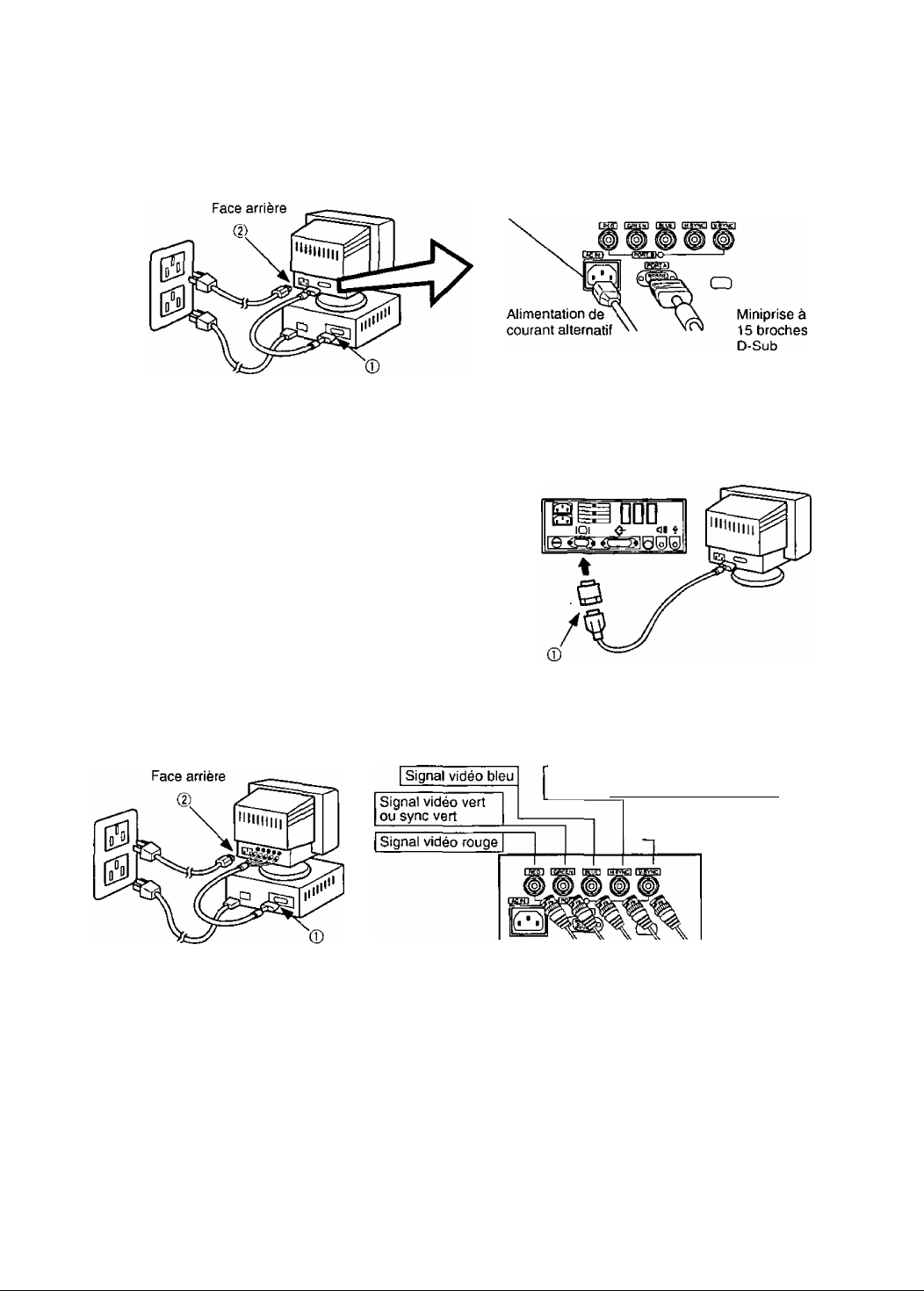

♦ Connecting Procedures

Turn off your computer. Connect the signal and power connectors as shown below. Turn the monitor on, then turn on the computer.

A. IBM PS / 2 or compatible models

® Connect the supplied 15 pin mini D-Sub cable to the monitor’s Port A.

Then connect the other end of the supplied 15 pin mini D-Sub cable to the computer’s corresponding

15 pin mini D-Sub video connector.

(D First connect the supplied AC power cord to the CEE22 connector on the rear of the monitor.

Then connect the other end of the AC power cord to a grounded power outlet.

B. Apple computer

monitor’s Port A,

Then connect the other end of the supplied 15 pin mini

D-Sub cable to an optional UNIMAC-82D MAC adapter and the other end of the MAC adapter to the computer’s corresponding 15 pin mini D-Sub video connector.

® First connect the supplied AC power cord to the CEE22

connector on the rear of the monitor. Then connect the other end of the AC power cord to a grounded power outlet.

Panasonic MAC adapter If you need an adapter and one is not provided by your dealer, call 1 -800 PANASYS (1-800-726-2797).

— Caution:--------------------------------------------------------------------------------------------------------------

To prevent the cable from coming loose, the cable connectors must be securely fastened with screws.

C. BNC connector signal computer

® Connect the BNC signal cable (Not supplied) BNC connectors to the monitor’s Port B.

Then connect the other end of the BNC cable, usually a 15 pin mini D-Sub connector, to the computer's corresponding 15 pin mini D-Sub video connector.

(2) First connect the supplied AC power cord to the CEE22 connector on the rear of the monitor.

Then connect the other end of the AC power cord to a grounded power outlet.

♦ Connection of AC Power Supply

If the AC power supply voltage is in the range 100 V to 240 V, either 50 Hz or 60 Hz frequency can be used.

There is no AC 100 V / 240 V selector switch as selection is automatic.

Precaution:

• In order to use the display unit safely, use a power cord that is properly grounded.

• AC plug cords for the following countries must be used as follows:

U.S.A...............UL Canada

For use in other countries, make sure that the AC cord meets the safety standards of each country.

...........

CSA

* •

Page 9

Pin Assignment

Follow the instructions below to connect the SL95 to a computer.

A. Signal connector: 15 pin mini D-Sub (PS / 2 or PC / AT compatible model)

Connect the signal cable to the 15 pin mini D-Sub connector on the display unit.

B. Signal connector: 15 pin D-Sub (Apple computer)

Convert a MAC 15 pin D-Sub connector to a 15 pin mini D-Sub connector using a Panasonic MAC adapter, and connect it to the 15 pin mini D-Sub connector on the display unit.

I GREEN I I ВШЕI IH-SYNC1 IV-SVNC \

fpOHTAI

C. Signal connector: BNC connector

Pin assignments of 15 pin mini D-Sub connector

Pin number Signal name

1 Red video signal 2

3 4 Ground 5 Ground* 6

10 Ground

11 Ground

12 13 14 15

“VESA’s Display Data Channel (DDC) Standard

Sync on green system

Connect the signal cable to RED, GREEN (sync

ongreen) and BLUE BNC connectors.

Green video signal Blue video signal

Ground for Red video signal

Ground for Green video signal

Ground for Blue video signal

Unused

SDA* (Bi-directional Data) Horizontal sync, signal Vertical sync, signal

SCL* (Data Clock)

External View

Dimensions

Width

Height Depth Base diameter Height without stand

Pan / Tilt range

Up ; 13 degrees Down Left, right

: 90 degrees each

Ф 255 mm (Ф 10.0")

4 degrees

Composite sync system Connect the signal cable to RED, GREEN, BLUE

and H-SYNC (H / V composite) BNC connectors.

Separate sync system Connect the signal cable to RED, GREEN, BLUE

and H-SYNC and V-SYNC BNC connectors.

Note : If your computer’s video output is over

110 MHz, it is recommended that it be used with the BNC connectors.

448 mm (17.6") 454 mm (17.9") 415 mm (16.3")

412.5 mm (16.4")

Page 10

Operation

Basic operation

□

Displays main menu. Exits menus.

Selects menu item.

To scroll through menu item. To adjust level of selected item.

Menu screen

The functions that can be adjusted for this unit are displayed as icons.

1) Press the [B key to return to the menu screen.

2) Select the desired item by pressing the S and B keys at the front.

3) Press the [D key to enter the adjustment screen.

Contrast Brightness Size & Pos.

m B

13 o

[$]

Rotation

H. Moire V. Moire

Color Temp

\=\ ?i.

Contrast

Linearity-C Linearity-E Language

Degauss Signai

Operation procedure

Recail

H,Convergence

Geometry

Video Levei

V.Convergence

OSD

Position

Horizontal position adjustment

1. Press the Qj key to display the menu.

2. Press the B key to select the Size & Pos. from the menu screen.

Press the H] key to display the menu.

3. Press the H] key to select the H. Position.

4. Press the front or B keys to reach the

desired condition.

5. Press the Q] key to save the settings to memory and complete the adjustments. Press the H]

key once more to clear the menu screen.

Q] < > (H

CIDCDCZJ

□ < > (H

CZIC=)

W.Fr

(D < > (D

CDCZICZiro

0 < > (D

0 <l > (D

□ CZICZ

------

e) ^

o ÌO

IS gi§.

Contrast

-n- o

-41

1^ s

S ize & Pos

H Position 50

---------

B] k » ' ; 1 : E)

H. Position

Ti [P i t : : G5

a ^ m sj

o o ^ lO

S ize & P os.

B Ei3-

____________

Page 11

Adjustments

Adjustment menu

Э Contrast

Adjust the screen contrast to match the brightness level in the room. Pressing the [U key toggles between brightness and contrast.

Direct operation]

Even if the menu screen does not appear, the contrast can be adjusted by pressing the Э or e key. If the & and ►! keys are pressed at the same time, the maximum level (100) will be set.

Brightness ! Adjust the brightness to match the brightness level in the room so that the level

will be easy to see. Pressing the Ш key toggles between contrast and brightness.

____

adjustment screen, the standard level (50) will be set.

Note: It the Э and в keys are pressed at the same time on the Brightness

Щ Size & Pos. ! Press the [Ц key to select the zoom / horizontal position / horizontal size / vertical

position / vertical size adjustments. Press the Ш key to save the adjustment.

Zoom ! Both the horizontal and vertical size of the image can be adjusted at the same

time: however, the aspect ratio cannot be changed.

Press the Э key to make the image smaller, the key to make it larger.

D H. Position ! The horizontal position of the image can be adjusted.

Press the S key to move it to the left, the key to move it to the right.

H H. Size The horizontal size of the image can be adjusted.

Press the Э key to make the image smaller, the È key to make it larger. Note: Setting the image in the center of the screen to start will make the

adjustment easier.

V. Position ! The vertical position of the image can be adjusted.

Press the Э key to make it downward, the ►j key to move it upward.

m V. Size ! The vertical size of the image can be adjusted.

Press the Э key to make the image smaller, the key to make it larger. Note: Setting the image in the center of the screen to start will make the

__ adjustment easier.

i/ (I Geometry : Press the CD key to select the vertical pincushion / side pincushion balance /

___

Press the QJ key to save the adjustment.

trapezoid / parallelogram / Geometry 2 adjustments.

nr V. Pincushion ! The image can be adjusted for barrel distortion.

the K key to increase it.

Press the 5« key to decrease the Pin / Barrel distortion of the image,

ГТ Side Pin. Bal. ! The image can be adjusted for the side pincushion balance to the left

and right. Press the key to expand to the left of the image, the € key to expand it to the right,

r\ Trapezoid !The image can be adjusted for trapezoidal distortion.

___

bottom edge narrower.

/~~7 Parallelogram !The image can be adjusted for parallelogram distortion.

Press the 3 key to make the top edge narrower, the key to make the

Press the Э key to collapse the parallelogram to the left, the ►] key

to collapse it to the right.

► ► Geometry 2 ; Press the в key to change the sub OSD screen.

Press the \J\ key to select the Top Corner I Bottom Corner / S-Curve 1 / S-Curve 2 adjustments.

Top Corner ! The image can be adjusted for vertical pincushion distortion in the

Bottom Corner The image can be adjusted for vertical pincushion distortion in

S1 S-Curve 1

top corner.

the bottom corner.

The image can be adjusted for vertical pincushion distortion in the SCurvel.

i 1 > I \

S2 S-Curve 2

The image can be adjusted for vertical pincushion distortion in the S-

Page 12

Adjustments (Continued)

Adjustment menu

t| tt Rotation : This control adjusts the evenness of the screen image relative to a horizontal line.

Note: If the H and H keys are pressed at the same time, the standard level

(50) will be set.

g Color Temp: It is possible to switch the whiteness of the image.

1) Press the 3 and H keys to select 1 (9300 K + 8 MPCD) / 2 (7500 K) / 3 (6500 K) / 4 (5000 K) / 5 (9300 K + 27 MPCD) / 6 (User).

2) [H will be displayed at the bottom right-hand side of the on-screen panel when 6 (User color) has been selected. Press the [2] key on the front operation area to enter the User color adjustment screen.

US6r : It is possible to adjust the whiteness of the image to suit personal

preference.

1) Select R (red), G (green), B (blue) with the \J} key.

2) Adjust the color to match personal preference with H and !6 keys.

* As user colors cannot be recalled, take note of the set values

beforehand.

^ Recall : It is possible to return to the initial settings (the settings at the time of factory

shipment).

1) When the (T) key (Yes) is pressed, the settings are recalled and the menu screen returns. (Recall = return to initial settings (settings at time of factory shipment))

2) When the being recalled. (The settings return to what they were immediately before the recall.)

If there are no operations performed for about 30 seconds, the screen goes off without a recall.

[Tj

key (No) is pressed, the menu screen returns without the settings

ii© Video Level ; The video input signal level can be matched to the computer being used.

Either 0.7 V or 1.0 V can be selected with the [1] (0.7 V / 1 V) key. Use 0.7 V under normal condition.

Moi re reduction ; Moire patterns are caused by interference of the CRT dot pitch and video

signal due to the resolution of the input signal, video pattern, etc., producing patterns of horizontal stripes (Horizontal moire pattern) or vertical stripes (Vertical moire pattern).

:Cauf/on:

If the moire reduction is overcorrected, the picture quality (for example, focus, vertical line stability; etc.) will sometimes be affected.

Keep this adjustment within the range in which the picture quality is not affected.

H. Moire

The moire correction circuit can be switched On and Off with the [U key.

When the moire correction circuit is switched On with the [H (On / Off) key, the

adjustment screen menu appears. Adjust with the 3 and B keys so that the striped moire pattern is in its optimum

condition.

^ V. Moire

The moire correction circuit can be switched On and Off with the [2] key. When the moire correction circuit is switched On with the ¡T] (On / Off) key, the adjustment screen menu appears. Adjust with the 3 and B keys so that the striped moire pattern is in its optimum condition.

Page 13

Adjustments (Continued)

A(jjustment menu

Convergence : Convergence is affected by geomagnetism. Use this function when

convergence error occurs after moving the monitor or changing the screen angle.

These convergence adjustments should be made after monitor operation has stabilized.

MIN

H.Convergence : Horizontal convergence of the image (color fringing) can be adjusted.

Press [U key to toggle between H.Convergence and V.Convergence. Note: If the and B keys are pressed at the same time on the

H.Convergence adjustment screen, the standard level (50) will be set. Press the B key to move red to the right and blue to the left. Press the H key to move red to the left and blue to the right.

[$] V.Convergence : Vertical convergence of the image (color fringing) can be adjusted.

Press [IJ key to toggle between V.Convergence and H.Convergence. Note: If the 3 and B keys are pressed at the same time on the

V.Convergence adjustment screen, the standard level (50) will be set. Press the H key to move red downwards and blue upwards. Press the S key to move red upwards and blue downwards.

1=1 Linearity-C ! The image can be adjusted for vertical linearity in the center.

Press [2} key to toggle between Lineahty-C and Lineahty-E. Note: If the S and B keys are pressed at the same time on the

Linearity-C adjustment screen, the standard level will be set. Press the B key to make the center linearity narrower. Press the S key to make the center linearity wider.

B Linearity-E

The image can be adjusted for vertical linearity in the edge. Press [I] key to toggle between Linearity-E and Linearity-C.

Note: If the H and B keys are pressed at the same time on the

Linearity-E adjustment screen, the standard level will be set. Press the B key to make the bottom linearity wider. Press the H key to make the top linearity wider.

Language ! The language of the On-Screen Display can be selected from among

German, French, English, Italian and Spanish. Select with the H or B key.

[òsoh OSD Position

F\ Degauss

It is possible to adjust the position and color that the on-screen panel is to be displayed. The pane) will rotate in a counter-clockwise direction every time the [H key is pressed.

Use this function to reduce the irregular colors in the image. The degaussing operates for approximately five seconds after selection. Use this function when irregular colors occur in the image after moving the monitor or the changing the screen angle.

Note: Be informed that a continued use of this function cannot result in a

satisfactory effect. (Try to keep an interval of about 30 minutes or so

between operations.)

Page 14

Adjustments (Continued)

Adjustment menu

Signal ! Use the H and B keys to select either the rear panel input terminal port A

(Mini D-Sub type) or Port B (BNC) type.

This displays the input synchronization signal frequency.

Information on the input screen mode (resolution, horizontal and vertical synchronization frequency) will be displayed on the display monitor. There are occasions sometimes when some screen modes in use do not display any resolution. Direct display allows this to be displayed on screen by pressing the [T] key even when the menu screen is not displayed.

Self-Test menu (No Signal screen)

This display indicates that the monitor is operating normally.

When one of the following conditions occurs, press one of the 4 operation keys to call the

appropriate display.

No Signal

fH —.—kHz fV —Hz

Port -O-

No signal (the computer is not connected, the mains power to the computer is disconnected or the input connector in use may be deselected).

The horizontal or vertical sync, signal are outside of the permitted range (the value of the horizontal sync, signal will be displayed in red and the value of the vertical sync, signal will be displayed in white).

Error

fH 100.0kHz

fV 170.0 Hz

Port ^ -0-

Pedestal removal

Observe the following instructions if the unit is to be used with the display stand removed. Repeat this procedure in the reverse order if the display stand is to be reattached.

Lay the screen down onto a soft object (cushion,etc.) to avoid scratching.

□ Grasp the bottom of the display stand as

indicated in the illustration.

V V > t ‘! 11" ’ V''pf’f

Apply pressure with your fingers to the area shown in the illustration and lift the stand slightly in an upward direction. This will release the lock.

□ Once the lock has been

released, remove your fingers and firmly lift upwards at an angle.

This will separate the stand from the main unit.

□ Place the unit on top of

the computer to be used or on a tabletop.

Store the display stand in

the box or other receptacle

in which the computer was purchased.

Page 15

Power Management System

This monitor conforms to the VESA® DPMS™ standard. This function can suppress power consumption for the display unit. The computer and video board being used must also conform to the VESA® OPMS"^“ standard. * Consult the Operation Manuals for the hardware being used.

Modes change in response to input signals as indicated in the table below.

АРМ state

ON STATE STAND-BY Black out Yellow <10 Watts < 3 sec. OFF OFF ON

SUSPEND Black out Yellow < 10 Watts < 3 sec. OFF ON OFF

OFF STATE

АРМ : Advanced Power Management

Caution

Screen

status

Active

Black out

LED color

Green Normal

Yellow

Power

consumption

< 3 Watts < 20 sec.

Recovery time

Video

Input signals

Horizontal

ON ON ON

OFF OFF OFF

Vertical

• Turn the monitor off when it is not to be used for a long time.

• How to release the system from the power management function.

1) Read the Operation Manuals for the hardware you are using.

2) Press one of the Ш, Э, B, Ш keys on the front panel.

The No Signal screen appears, and the monitor side power management function is

released {only in OFF STATE).

Memories

This display has two types of memory to store the data sets that control the on-screen

image. The first type of memory is the Preset Memory which is set by the factory. The second type is the User Memory which is set by the user. Both memories store the Horizontal Size, Vertical Size, Horizontal Position, Vertical Position, Vertical Pincushion, Side Pincushion Balance, Trapezoid, Parallelogram, Top Corner, Bottom Corner, S-Curve 1 S-Curve 2, Video Level, Horizontal Moire, Vertical Moire, Linearity-C and Lineahty-E adjustments of the displayed image.

Preset Memory

There are 1 preset (7 reservation) timings that are set by the factory. The preset timing will automatically size and center the image with video boards which use these timings. Please see page 15 for Timing Specifications.

User Memory

• There are 20 memory locations that allow for user timing. The image size, position, geometric distortion are adjusted by the user.

• If the User Memory is completely full, and a new set of data is saved, the oldest data set in the User Memory will be deleted.

• The User Memory has priority over the Preset Memory.

• When the user timing is input, the Vertical, Horizontal frequencies and sync polarities of the signal are compared with the previous data stored in memory. The input signal will be stored as a new data set if one of it^ parameters is different from the previous stored one.

• The new input signal must have a frequency difference greater than that shown in the table below or a different sync, polarity from that already stored. If the new timing data includes frequency changes greater than those shown in the table below or sync, polarity changes, a new user memory setting will be stored. If the frequency difference is smaller than that of the chart and the sync, polarities are the same, the existing settings will be

retained.

Horizontal frequency Vertical frequency

Low 30 kHz ± 0.4 kHz

Hi 97 kHz ± 1.0 kHz

Low 50 Hz ± 0.6 Hz

Hi 180 Hz ± 1.8 Hz

Please note if the timing does not meet the display specifications, the size and position adjustment may not appear as desired. Be sure the horizontal and vertical timing are within the monitor specification range. See page 15 for Timing Specifications, preset and reservation timing.

Page 16

Timing Specifications

Separate Sync. H / V Composite Sync. Sync, on Green

-Жтпп

mnnnn _ ППППГ.......... imrL

Preset timing* Reservation timing**

VESA128OxlO24@05HzVGA640X480 @60Hz Dot clock 1Н

Н-Period

—

F H-Blanking

В H-Sync. width

Н-Васк porch

Н-Active

H-Front porch fV

V-Period

и V-Blanking Q

V-Sync, width

V-Back porch

V-Active

V-Front porch

157.5000 MHz

91.146 kHz 31.469 kHz

10.971 us (1728 dots) 31.778 us { 800 dots) 18.631 us (1048 dots) 14.561 us (1376 dots)

2.844 us ( 448 dots) 6.356 us { 160 dots)

1.016 us { 160 dots)

1.422 us { 224 dots)

8.127 us (1280 dots) 25.422 us ( 640 dots)

0.406 us ( 64 dots)

85.024 Hz

11.761 ms (1072 lines)

0.527 ms ( 48 lines)

0.033 ms ( 3 lines) 0.064 ms { 2 lines)

0.483 ms ( 44 tines)

11.235 ms (1024 lines) 0,011 ms { 1 line )

Sync polarity (Н / V) Positive / Positive

MAC 1152x870 @75Hz'" Dot clock fH

H-Period

—

H-Blanking

H-Sync, width

С H-Back porch

H-Active

H-Front porch fV

V-Period

и V-Blanking

V-Sync. width

R V-Back porch

S V-Active

V-Front porch

Sync polarity (Н / V)

100.0000 MHz

68.681 kHz

14.560 us (1456 dots) 12.504 us (1688 dots)

3.040 us { 304 dots)

1.280 us { 128 dots)

1.440 us { 144 dots)

11.520 us(1152 dots)

0.320 us ( 32 dots)

75.061 Hz 75.025 Hz 70.000 Hz 75.000 Hz

13.322 ms ( 915 lines)

0.655 ms ( 45 lines)

0.044 ms { 3 lines) 0,568 ms ( 39 lines)

12.667 ms (870 lines)

0.044 ms ( 3 lines)

Negative / Negative

VESA800X600 @85Hz

25.1750 MHz

56.2500 MHz 94.5000 MHz

53.674 kHz

4.409 US ( 248 dots)

3.813 us { 96 dots) 1.138 us ( 64 dots) 1.016 us ( 96 dots)

1.907 us ( 48 dots)

2.702 us ( 152 dots)

14.222 us ( 800 dots)

0.636 us ( 16 dots)

0.569 us { 32 dots)

59.940 Hz 85.061 Hz 84.997 Hz

16.683 ms ( 525 lines)

1.430 ms ( 45 tines)

11.756 ms (631 lines)

0.578 ms ( 31 lines)

0.056 ms ( 3 lines)

1.049 ms ( 33 lines) 0.503 ms ( 27 lines) 0.524 ms ( 36 lines)

15.253 ms (480 lines) 11.179 ms (600 lines) 11.183 ms( 768 lines)

0.318 ms { 10 lines) 0.019 ms { 1 line ) 0.015 ms ( 1 line )

Negative / Negative Positive / Positive Positive / Positive

Reservation timing**

VESA1280X1024 @75Hz

135.0000 MHz

VESA1600X1200 @70HzVESA/UXGA1600X1200 @75Hz

189.0000 MHz

79.976 kHz 87.500 kHz 93.750 kHz

11.429 us (2160 dots) 10.667 us (2160 dots)

3.022 us ( 408 dots)

2.963 us ( 560 dots)

1.067 us ( 144 dots) 1.016 us ( 192 dots) 0.948 us ( 192 dots)

1.837 us ( 248 dots) 1.608 us { 304 dots)

9.481 us (1280 dots)

8.466 us (1600 dots) 7.901 us (1600 dots)

0.119us( 16dots) 0.339 US ( 64 dots) 0.316 us ( 64 dots)

13.329 ms (1066 lines) 0,525 ms ( 42 lines)

14.286 ms (1250 lines)13.333 ms (1250 lines)

0.571 ms ( 50 lines)

0.038 ms ( 3 lines) 0.034 ms ( 3 lines) 0.032 ms ( 3 lines)

0.475 ms { 38 lines) 0.526 ms ( 46 lines) 0.491 ms ( 46tines)

12.804 ms (1024 lines)

0.013 ms ( 1 line )

Positive / Positive

13.714 ms (1200 lines)

0.011 ms ( 1 line ) Positive / Positive

___ _

JUS I. Q.I.B.I

nnntt"'iMnnrtr^

------------

VESA1024X768 @85Hz

68.677 kHz

3.725 us { 352 dots)

2.201 us ( 208 dots)

10.836 us (1024 dots)

0.508 us ( 48 dots)

11.765 ms ( 808 lines)

0.582 ms { 40 lines) 0,044 ms ( 3 lines)

202.5000 MHz

2.765 us ( 560 dots)

1.501 us( 304 dots)

0.533 ms ( 50 lines)

12.800 ms (1200 lines)

0.011 ms { 1 line ) Positive / Positive

Note: Ail modes are Non-Interlaced.

* Factory Presets have exact size & centering. ** Factory Reservation have approximate size & centering. "* Requires the use of Optional Mac Adapter UNIMAC-82D.

Page 17

Trouble Shooting ]

For safety, please observe the following points.

* When trouble occurs, turn the power OFF immediately and contact your dealer.

U smoke comes out of this unit or a bad odor or strange noise comes out. continuing to use the unit can cause a fire or eiectricai shock. Turn the power OFF immediateiy, unpiug the power cord from the outiet and contact your dealer.

■ Absolutely do not remove the rear cover.

There are parts at high voitage inside, so touching them can cause an eiectricai shock.

Leave inspection, adjustment and cleaning of the interior to your dealer.

■ Do not put anything inside the casing.

If liquid or a foreign object should get inside accidentally, immediately turn the power OFF, unplug the power cord from the outlet and contact your dealer. Continuing to use the unit can cause a fire, electrical shock or breakdown of the unit.

If trouble occurs with the display unit, perform the following checks and take the indicated action; if the trouble persists, please consult with your dealer.

Symptom

There is no display.

The image is too large or too small, or

it is displaced from the correct position.

power cord / plug power switch signal cable The power saving function might have acted (if so the pilot LED will be yellow). Check that the active input is selected. See Page 13, Signal.

The mode is not registered. Perform the desired settings and then save them

Check Action

Plug the power cord into the outlet correctly.

Press the power switch. Connect the signal cable correctly. Release the power saving function by operating the mouse or keyboard. For additional details please read the Operation Manual of the haraware you are using.

by waiting 20 seconds or pressing the |T| “Exil" key.

A A

[H] □

The display color is abnormal, (Example) The color is uneven or off-color. The image distortion and or tilt is large.

irj

The background of the image is bright. The background of the image is colored. The character gets partially distorted. The image is dark.

m El

Characters cannot be seen clearly: the

image is too dark.

E] □

The screen size and position do not change.

The front panel keys fail to operate.

Is there something that produces a magnetic field nearby? (Examples) Television monitor, another computer display unit, speaker, etc.: was the orientation of the monitor perhaps changed while it was in use?

The computer in use is Macintosh. The signal output of the computer in use is improper.

Is the image signal level correctly adjusted? Is the brightness or contrast adjustment turned all the way down?

Is the input synchronization signal within the operating range?

Are 2 or more keys being operated at the same time?

Remove the source of the magnetic field. Perform degaussing. Make sure your cable is correct. Connect the signal connector correctly. Try a different orientation.

Press the operating keys ÎTj and fz] together at the same time. You can then adjust this unit with the signal output of the computer. One more pressing or execution of recall can cancel this function.

* This function is effective for a specified

computer. It there is no problem in normal use. avoid the use of this function.

Check the video signal level from the computer and adjust it in the correct direction. Adjust the brightness and contrast.

Check the video output mode from the computer, and select a mode within the display unit operating range.

For details, please read the Operation Manual of the hardware you are using.

Operate only one key at a time.

Technical Support (USA Only)

If you have read the Operating Instructions and tried the troubleshooting procedures and are still having difficulty, please contact the dealer from whom the unit was purchased. You may also call the end user Technical Support telephone number which is operational 9:00 a.m, to 7:00 p.m. EST,

To contact the Technical Support Group call:

1-800-726-2797 {9:00 a.m. to 7:00 p.m. EST)

To locate the Nearest Authorized Panasonic Service Center call:

1-800-726-2797 {9:00 a.m. to 7:00 p.m. EST)

To obtain Operating Instructions and Service Manuals call: Phone : 1-800-833-9626 Fax : 1-800-237-9080 {6:00 a.m. to 4:30 p.m. Pacific Time )

To locate the Nearest Sales Dealer call:

1-800-742-8086 (9:00 a.m. to 7:00 p.m. EST)

To get the latest Windows® 95 / 98 Panasonic Monitor INF Files, please see our world wide web pages at: http://www.panasonic.com/alive

Page 18

NOTICE IMPORTANTE CONCERNANT LE CHOIX DU CORDON D’ALIMENTATION

Le cordon d’alimentation de l’appareil se trouve dans l’emballage. Il a été sélectionné en fonction du pays de destination et doit être utilisé pour éviter tout risque de choc électrique. Si l'on doit remplacer le cordon d’origine, ou si le cordon ne se trouve pas dans l’emballage, observer les précautions suivantes.

Le receptacle femelle du cordon doit satisfaire aux normes CEE-22 et comporter les caractéristiques présentées au Figure 1.

Etas-Unis et Canada

Aux Etats-Unis ainsi qu’au Canada, la prise mâle est de type NEMA 5-15 {Figure 2): elle est mentionnée dans la liste UL et porte la mention CSA. En ce qui concerne les unités qui sont placées sur une table ou sur un bureau, il est possible d’utiliser des cordons de type SVT ou SJT. Quant aux

unités qui sont placées à même le soi, seuls des cordons de type SJT peuvent être utilisés. Le choix du cordon doit s’effectuer en fonction de l’ampérage de votre unité. Veuillez consulter le Tableau A suivant les critères de selection des cordons d’alimentation utilisés aux Etats-Unis et au Canada. (Le jeu de cordon est marqué du type du cordon.)

Pays européens:

En Europe, vous devez utiliser des cordon appropriés aux prises de votre pays. Les cordons doivent être de marque ^HAR ^ et celle-ci doit apparaître sur la gaine plastique externe ou sur la partie isolante d’un des conducteurs internes.

Si vous avez des questions concernant le bon cordon à utiliser, vous êtes priés de consulter le concessionnaire chez qui vous avez acheté votre appareil.

Tableau A

Type de cordon

SJT

SVT

Taille des conducteurs dans le cordon

18AWG 16 AWG 14 AWG

18 AWG 17 AWG

Ampérage maximum de l'unité

10 Amps 12 Amps 12 Amps

10 Amps 12 Amps

fw)

Figure 1

Conditions imposées par la commission fédérale des communications

L’appareil a été testé et jugé conforme aux limites des appareils numériques de classe B, aux termes de la section 15 de la Réglementation FCC. Ces limites ont pour but d’assurer une protection

raisonnable contre les interférences parasites dans une installation résidentielle. Cet appareil engendre, utilise et peut émettre une énergie radioélectrique et, s’il n’est pas installé et utilisé en stricte conformité avec ces instructions, il peut provoquer des interférences parasites dans les

liaisons radiophoniques. Ceci ne garantit pas pour autant qu’une installation particulière n’émettra aucune interférence. Si l’appareil engendre des interférences parasites avec la réception radio ou télévision, ce qui pourra être déterminé et éteignant puis en rallumant l'appareil, il est conseillé à l'utilisateur d’essayer de corriger les interférences en prenant l’une des mesures ci-dessous:

- Modifer l’orientation ou changer remplacement de l’antenne de réception.

- Eloigner davantage l’appareil du récepteur.

- Brancher l’appareil dans une prise d’un circuit différent de celui auquelle le récepteur est

raccordé.

- Demander l’aide de son agent ou d’un technicien radio / télévision qualifié. Cet appareil respecte la Partie 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes : (1) l’appareil ne doit pas causer de brouillage, et (2) l’appareil doit accepter tous les brouillages reçus, y compris le brouillage susceptible de provoquer un fonctionnement non

souhaité.

Avertissement FCC:

Pour garantir une conformité constante à la Réglementation FCC, l’utilisateur devra utiliser un cordon d’alimentation avec mise à la terre, et le câble d’interface vidéo blindé livré avec l’appareil, avec tiges de ferrite incorporées. Si l’utilisateur prévoit d’utiliser un câble BNC, utiliser exclusivement un câble BNC(5) blindé. Par ailleurs, toute transformation ou modification non autorisée de l’appareil retirera à l’utilisateur le droit d’utiliser ce moniteur vidéo.

Figure 2

Page 19

Conformité CE

Cet appareil est conforme aux exigences de la directive CEE 89 / 336 / CEE modifiée par la directive 92/31/ CEE et par l’article 5 de la directive 93 / 68 / CEE relative à ta

C€

A rayonnement RF

Harmoniques de ligne

#1 : Satisfait aux normes sans problèmes de performance ni de fiabilité. #2 : Des effets peuvent apparaître temporairement sur l’écran, mais il n’y aura pas de problème de

#3 : Risque de panne. #4 : Si l’on utilise un câble de signal autre que celui spécifié, cela risque de provoquer un brouillage

Manipuler conformément aux instructions.

EMI : Perturbation électromagnétique ESD ; Décharge électrostatique RF : Radiofréquence F / B : Salve rapide

ENERGY STAR

“compatibilité électronique", et de la directive 73 / 23 / CEE modifiée par l’article 13 de la directive 93 / 68 / CEE relative à ta “Sécurité”.

Article exigé

EMI

ESD

F / B transitoire

fiabilité.

électromagnétique avec les périphériques. Pour garantir une conformité CE continue, l’utilisateur devra utiliser le câble fourni, à savoir le câble de signal vidéo blindé de 1.5 m avec âmes de ferrite assemblées aux deux extrémités du câble.

Par rapport aux valeurs standard

#1 - #4 #2 #1 #3 #1 #3 #1

Par rapport à ceux dépassant les valeurs standard

Remarques

En sa qualité de partenaire d’ENERcv Star®, Panasonic Document Imaging Company a jugé que ce produit respecte les directive de rendement énergétique d’ENERCv Star®.

Notice pour l’allemagne

Rmearque:

• Le niveau de pression sonore à ta position de l’opérateur conformément à la norme IEC 704 - 1 ; 1982 est

égal ou inférieur à 70 dB (A).

Allemand

HINWEIS;

• Der Arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70 dB (A) oder weniger.

Notice pour ie japon

Cet appareil est classé dans la catégorie B, selon les normes définies par te Conseil de contrôle volontaire sur les interférences (VCCI) de l’équipement pour la technologie

informatique. Utilisé à proximité d’un récepteur de radio ou de télévision dans les conditions

d’un domicile privé, il peut être à l’origine d’interférences des ondes radio. Installer et utiliser

l’appareil conformément aux instructions de la notice d’emploi.

Japonais

(VCCI) 0S^(CS^<

iciï O ТШ C t\®t U ÎS И ^ b TT г И.

Page 20

AAI Danger

Pour éviter tout risque d'électrocution grave y compris de mort, ne pas retirer les couvercles (ni le dos) du moniteur. L'appareil ne renferme aucune pièce qui soit réparable par l’utilisateur. Confier toute réparation à un personnel qualifié.

AAt Avertissements

Pour éviter tout risque de choc électrique et de feu : Ne jamais rien poser sur le moniteur, le cordon d’alimentation secteur, veiller à ne pas trop

plier les cordons, et ne rien faire qui puisse affecter l’intégrité des cordons. Toujours débrancher le cordon d’alimentation secteur de la prise en tirant sur la prise et non sur le cordon proprement dit.

Ne pas poser de récipient renfermant des liquides (même un chiffon humecté de liquide) sur le moniteur car la pénétration de liquides pourrait être source de danger électrique. Ne pas exposer le moniteur ni l’adaptateur secteur à la pluie ou à l’humidité.

Ne pas installer le moniteur sans respecter le jeu spécifié (voir les précautions, 1 Installation, Page 20). Ne pas boucher les orifices de ventilation. Ne pas insérer d’objets dans les orifices de ventilation.

Renseignements à relever par le client

En cas de vol ou de perte, il est important de conserver le No. de série dans un dossier afin de permettre l’identification. Noter le numéro de série dans l’espace prévu et conserver ce manuel à titre de consignation permanente de l’achat. Il aidera à identifier l’appareil en cas de vol ou de perte.

Numéro de modèle : TX-D9S45MB Numéro de série :

__________

Table des matières

NOTICE IMPORTANTE CONCERNANT LE CHOIX DU CORDON D’ALIMENTATION.17

Conditions imposées par ta commission fédérale des communications.................17

Conformité CE.........................................................................................................18

Energy Star®........................................................................................................ 18

Notice pour rallemagne...........................................................................................18

Notice pour le japon.................................................................................................18

Danger.....................................................................................................................19

Avertissements........................................................................................................19

Renseignements à relever par le client...................................................................19

Table des matières..................................................................................................19

Mesures de précaution 1) Installation......................................................................20

Mesures de précaution 2) Utilisation

Mesures de précaution 3) Soin du produit

Caractéristiques...................................................................................................... 21

Fiche technique....................................................................................................... 22

Installation................................................................................................................23

Affectation des broches...........................................................................................24

Aspect extérieur.......................................................................................................24

Fonctionnement.......................................................................................................25

Procédure de fonctionnement

Réglage....................................................................................................................26

Retrait du socle........................................................................................................29

System de gestion d’énergie

Mémoires.................................................................................................................30

Spécifications de synchronisation...........................................................................31

En cas d’anomalie................................................................................................... 32

Assistance technique...............................................................................................32

...................................................................................

.......................................................................

..............................................................

.................................................................................

20 20

TOUS LES NOMS DE PRODUIT/MARQUE SONT DES MARQUES DE FABRIQUE OU DES MARQUES DÉPOSÉES DES DÉTENTEURS RESPECTIFS,

Page 21

Mesures de précaution

1) Installation

• Installer le moniteur dans un endroit suffisamment aéré. Eviter toute exposition en plein soleil et à des sources de chaleur (appareil de chauffage, etc.). La chaleur

aurait des conséquences néfastes sur les coffret et sur les pièces internes.

• Placer l’écran de façon que les orifices du coffret ne soient pas obstrués pendant le

fonctionnement.

• Eloigner l’écran des cuisines, salies de bains, lave-linge et autres sources d’eau, de vapeur et d’humidité.

• Pour utiliser l’écran en toute sécurité, utiliser exclusivement le cordon d’alimentation fourni. Le cordon d’alimentation secteur devra être branché dans une prise secteur correctement mise à la terre et polarisée. Le cordon d’alimentation secteur fourni convient pour un usage aux Etats-Unis (UL) et au Canada (CSA), et on l’utilisera avec l’adaptateur secteur fourni avec l’écran. Pour les autres pays, bien utiliser un cordon qui respecte les normes de sécurité du pays en question.

• Placer le cordon d’alimentation dans un endroit où il ne subira pas de contrainte.

• Utiliser exclusivement les accessoires Panasonic fournis, ou des équivalents exacts.

2) Utilisation

• Ne pas tirer sur le cordon d’alimentation secteur, le cordon d’alimentation CC ni le câble de signal VGA car cela pourrait endommager l’écran (le moniteur), faire tomber l’appareil et provoquer des blessures.

• Anomalies de réception S’il y a un téléviseur ou un autre écran à proximité, éloigner l’écran le plus possible.

Les interférences mutuelles pourraient provoquer une distorsion des images ou des

parasites.

• Un contact prolongé avec des produits en caoutchouc ou en vinyle risque de tacher

le coffret.

• Lors du transport, protéger le moniteur contre les chocs. Faire attention au tube cathodique.

• Ne rien poser sur le moniteur.

• Toujours faire attention au cordon d’alimentation.

Ne rien poser sur le cordon d’alimentation. Ne pas tenter de le rallonger, de le raccourcir ni d’y faire des noeuds.

3) Soin du produit

• Avant de nettoyer le moniteur, débrancher le cordon d’alimentation secteur, le câble

de signal VGA et le câble BNC du moniteur.

• Nettoyer l’extérieur du moniteur ou la surface de l’écran à l’aide d’un chiffon propre,

doux et sec. Si le moniteur ou la surface de l’écran sont très sales, humecter un chiffon doux et propre de détergent neutre (par exemple un produit à vaisselle) et d’eau, bien le tordre de façon qu’il soit presque sec, essuyer le moniteur ou la surface de l’écran avec, puis les essuyer à nouveau avec un chiffon propre et sec. Ne pas utiliser de solvants.

• Ne pas frotter ni heurter le moniteur avec quelque chose de dur ou de cassant car

cela pourrait le rayer, l’abîmer ou l’endommager irrémédiablement.

• Ne pas utiliser de chiffons chimiques ni de chiffons à cire car ils pourraient

endommager l’appareil et provoquer un enlèvement de la peinture.

Page 22

Caractéristiques

1) Haute qualité d’image sous un format plus court

• Le moniteur Panasonic PanaSync SL95 avec écran 19“ à plat (surface utile de visionnement de 18,0“ / 45.7 cm) offre une qualité d’image qu'il faut voir pour y croire. Il possède un pas de masque ultra fin de

0,25 mm et une résolution maximale de 1.600 x 1.200. Le PanaSync SL95 à écran plat produit des image couleur saturées nettes avec un haut niveau de contraste et de luminosité qui peuvent être visionnées sur un grand angle de visionnement.

• Combiné aux circuits de mise au point dynamiques optimisés, l’écran plat offre une meilleure précision de

touche du faisceau, une meilleure convergence de mise au point et une plus faible distorsion de trame que les écrans 19“ classiques. Cela donne au PanaSync SL95 une mise au point plus nette et plus uniforme, en particulier dans les coins de l'écran, qui posent généralement un problème de mise au point. Les cristaux de phosphore pigmentés et le masque Invar de pointe contribuent à améliorer le contraste et la luminosité.

• Les fréquences horizontales de 30 kHz à 97 kHz et verticales de 50 Hz à 180 Hz de multi-balayage

numérique du PanaSync sont balayées automatiquement. Huit réglages de synchronisation ont été présélectionnés en usine, et vingt peuvent être programmées par l’utilisateur,

2) Cristaux de phosphore Pigmentés

• Les cristaux de phosphore pigmentés renforcent la luminosité et le contraste du SL95 pour donner des

images couleur nettes. Chaque grain de cristal de phosphore pigmenté est recouvert d’une matériau filtrant

de la même couleur pour filtrer la lumière externe.

3) Masque image INVAR de pointe à teinte sombre

• L’écran plat possède également un masque image INVAR de pointe fabriqué dans un matériau amélioré et

disposé plus près du verre de l’écran. Combiné à la teinte sombre de l’écran, il donne une amélioration d'ensemble de la luminosité de 10%, une meilleure pureté du fait de la réduction des mouvements de l’environnement, et une meilleure uniformité d'ensemble des couleurs.

4) Nouveau canon à électrons DQ-DAF^^ avec nouveau Super OLP

• Le nouveau canon à électrons DQ-DAF (Double-Quadruple Dynamic Astigmatism and Focus) réduit la dégradation de la mise au point dans les coins de l'écran, permettant une résolution supérieure. De plus, la

nouvelle lentille principale Super OLF (Overlapping Field) du SL95 réalise une taille de point encore plus petite, et donc des images plus nettes.

5) Réglage numérique par menu sur écran (OSM)

• Le menu sur écran existe en cinq (5) langues au choix : allemand, français, anglais, italien et espagnol. Les

réglages personnalisés s’effectuent rapidement et simplement avec le menu sur écran à l’aide de quatre

touches sur le panneau avant. Le menu sur écran peut être positionné dans l’un des six emplacements disponibles, sur l’affichage. Un écran d'auto-diagnostic apparaît sans envoi de signal ou un menu sur écran d’erreur si les fréquences de balayage horizontale et verticale se trouvent en dehors de la plage nominale.

6) Le SL95 est compatible Plug & Play

• Compatible VESA* DDC^^ 1 / 2B (Video Electronics Standards Association Display Data Channel). Ce format permet au SL95 d'informer un serveur compatible de ses capacités respectant la définition Microsoft*/ Intel* Plug & Play utilisée par Windows® 95 et Windows® 98.

7) Menu d’essai automatique

• Sans même avoir à brancher un ordinateur, le moniteur peut être vérifié en faisant apparaître le menu

d’essai automatique par l’intermédiaire des renseignements sur l’écran,

8) Respecte l'environnement

• Le SL95 possède un circuit de gestion d’énergie VESA® DPMS^^. S'il est utilisé avec une carte graphique compatible CPMS"^^, la consommation d’énergie du SL95 sera réduite. Cet appareil respecte le programme

Energy Star®.

• Toutes les pièces en plastique sont recyclables,

• Respecte MPRII, TCO’92 et porte la marque CE.

9) Fonction de réglage couleur

• La température de couleur de référence du blanc est de 9300 K -i- 8 MPCD, 7500 K, 6500 K, 5000 K, 9300 K + 27 MPCD, ou la couleur utilisateur peut être sélectionnée pour le réglage des signaux du rouge, du vert et du bleu du moniteur de façon à faire correspondre l'image à la sortie d'une imprimante couleur.

10) Design ergonomique

• Socle orientable avec angle de réglage horizontal de 90 degrés vers la gauche et vers la droite, et angle de réglage vertical de 13 degrés vers le haut et de 4 degrés vers le bas.

• Revêtement d’écran anti-éblouissement, anti-réflexion et anti-statique de pointe

Page 23

Fiche technique

Tube à rayons Taille cathodiques Ecrat de point

Phosphore / Verre

Traitement de surface

Signaux d’entrée Signaux vidéo

Niveau de signal Synchronisation de signal Limites de fréquence admissible

Mode prémémorisé Vidéo Horlog de pixel maximum Résolution Zone utile du moniteur Prérégtage usine (H X V, diagonale) Balayage total (typ.)

Palelle de couleurs affichées:

Prises Signal

Alimentation Alimentation Cosommation

Commandes En Façade

Affichage sur l’écran

Inclinaison/pivotement Dimensions (L x H x P): Poids (moniteur seulement) Homologation

Accessoires standard

Conditions ambiantes En service

En stockage

Windows® 95 / 98 Plug & Play

Remarque;

• L’image sur l’écran risque de scintiller sile le moniteur est mis en service-selon u ne fréquence verticale inférieure à

60 Hz.

* Ce moniteur ne peut être utilisé que dans un environnement commercial ou industriel à une résolution supérieure à

1,600x 1.200 / 75 Hz.

" Suivant le signal de synchronisation qui est utilisé, se reportera la page 31.

*" Le nombre de couleurs dépend de la carte vidéo utilisée et de la mémoire installée et du RAMDAC (convertisseur

numérique-analogique convertisseur de mémoire vive). Les spécifications et la conception sont sujettes à modification sans préavis pour des raisons d’amélioration. Ce produit peut être soumis à une réglementation de contrôle des exportations. Les poids et les dimensions sout appproximatifs.

Ecran carré plat de 19 pouces (surface de visionnement de 18,0' / 45,7 cm) 0,25 mm Pigment de Cristal à persistance courte RVB (HI-EU Rouge) / Teinte sombre Revêtement B-AGRAS (anti-éblouissant, anti-réfléchissant, anti-statique) Analogiques RVB

0.7 Vcc (sans signal de synchronisation), 1.0 Vcc (avec signal de synchronisation) Séparation H / V (niveau TTL), H / V composite (niveau TTL), Synchronisation sur le vert

Fréquence horizontale: 30,0 kHz à 97,0 kHz Fréquence verticale; 50,0 Hz à 180,0 Hz 1 préréglés, 7 réservations (Voir page 31 )

202,5 MHz (typ.)

1.600 points (H) X 1.200 lignes (V) / 75 Hz*. 352 X 264 mm, diagonale 439 mm" 365 X 274 mm, diagonale 457 mm"

Entrée analogique, nombre illimité de couleurs" Miniprise à 15 broches D-Sub (femelle), BNC x 5 Prise é 3 broches de type CEE 22 Courant alternatif 100 à 240 V (50 ou 60 Hz) 115 W typ / ottante 10 W, < mode dB dormir 3 W (Voir page 30) Interrupteur d’alimentation Louches Q], !z! Contraste, Luminosité, Cadrage (Zoom, Position H., Taille H.,

Position V., Taille V.), Géométrie (Coussin V., Adj. Coussin,

Trapezoidal, Pararellogra., Coin Sup., Coin Inf., Correc. SI,

Correc. S2). Rotation (Inclinaison), Tempera. Col. (9300 K + 8 MPCD, 7500 K, 6500 K, 5000 K. 9300 K -h 27 PCD, Perso.), Valeurs Usine, Niveau Vidéo (0,7 V /1 V), Moiré H,, Moiré V., Covergence H, Convergence V, Lin. Centre, Lin. Bord, Langue, OSD Position, Demagnetis., Signal, Monitor Self-Test

En relevage 13° en abaissement 4° vers la droite 90° 448 mm X 454 mm x 415mm 20,5 kg (45,2 Ibs)

UL1950, CSA 22.2 No.950, TÜV / GS. CE / CISPR 22-B (EN55022),

NORDIC, FCC Class B, DHHS, HC, IC-B, VCCI Class B, MPR II, TCO'92, Energy Star®,

ISO 9241-3 (Ergonomics) / -8 (Colors)

1 câble de signal fixe pour VGA, SVGA

1 cordon d’alimentation secteur amovible

Socle orientable fourni.

Mode d’emploi, carte de garantie. Température 5°C à +35°C

Taux d’humidité 5 à 90% (sans condensation)

Altitude 3000 mètres

Température -20 à +60°C

Taux d’humidité 5 à 90% (sans condensation)

Altitude 12000 mètres

VESA® DDC^^ 1 / 2 B

(Satisfait aux exigences Plug & Play de Windows® 95 / 98.)

Page 24

Installation

4 Procédures de branchement

Mettre l’ordinateur hors tension. Raccorder les connecteurs de signal et d'alimentation comme indiqué cidessous.

Mettre le moniteur, puis l’ordinateur sous tension.

A. Modèles IBM PS / 2 ou PC / ATconnpatibles

(D Raccorder le câble à miniprise à 15 broches D-Sub fourni au port A du moniteur.

Puis, raccorder l'autre extrémité du câble à miniprise à 15 broches D-Sub fourni au connecteur

vidéo à miniprise à 15 broches D-Sub correspondant de l’ordinateur.

(D Raccorder tout d’abord le cordon d’alimentation secteur fourni au connecteur CEE22 au dos du

moniteur. Puis, raccorder l’autre extrémité du cordon d’alimentation secteur à une prise secteur avec mise à la terre.

B. Ordinateur Apple

® Raccorder le câble à miniprise à 15 broches D-Sub fourni au

port A du moniteur. Puis, raccorder l’autre extrémité du câble à miniprise à 15 broches D-Sub fourni à l’adaptateur MAC en option UN1MAC-82D et l'autre extrémité de ladaptateur MAC au connecteur vidéo à miniprise à 15 broches D-Sub

correspondant de l'ordinateur.

@ Raccorder tout d’abord le cordon d’alimentation secteur fourni

au connecteur CEE22 au dos du moniteur. Puis, raccorder l’autre extrémité du cordon d’alimentation secteur à une prise

secteur avec mise à la terre. Adaptateur MAC Panasonic Si l’on a besoin d’un adaptateur et qu’il n’en est pas livré, appeler te 1 -800 PANASYS (1-800-726-2797).

Attention:

Pour éviter que le câble ne se débranche, fixer solidement les connecteurs de câble à l’aide des vis.

Connecteur CEE22

C. Lorsque le connecteur de signaux est un connecteur BNC

Signal de synchronisation horizontale ou| signal de synchronisation composée.

Signal de synchronisation verticale

® Raccorder le câble de signal BNC {non fourni) aux connecteurs BNC du port B du moniteur.

Puis, raccorder l’autre extrémité du câble BNC, généralement avec miniprise à 15 broches D-Sub,

au connecteur vidéo à miniprise à 15 broches D-Sub correspondant de l’ordinateur.

(D Raccorder tout d’abord le cordon d’alimentation secteur fourni au connecteur CEE22 au dos du

moniteur. Puis, raccorder l’autre extrémité du cordon d’alimentation secteur à une prise secteur avec mise à la terre.

^Raccordement de l’alimentation secteur

Si la tension de l’alimentation secteur est comprise dans la plage de 100 V à 240 V, on pourra utiliser la fréquence de 50 Hz ou de 60 Hz. Il n'y a pas de sélecteur CA 100 V / 240 V, la sélection étant automatique.

— Mesures de précaution:

Utiliser un cordon d’alimentation secteur doté d’un fil de terre approprié pour avoir la certitude d’utiliser le moniteur vidéo en toute sécurité.

• La fiche du cordon d'alimentation secteur pour les pays ci-dessous doit être utilisée comme suit: Quand l'appareil est appelé à fonctionner dans d’autres pays, il convient de vérifier que le cordon d’alimentation

secteur utilisé est bien conforme aux normes imposées dans chacun des pays.

Etats-Unis

.......

UL Canada

..................

CSA

Page 25

Affectation des broches

Se conformer aux instructions ci-dessous pour raccorder te SL95 à un ordinateur,

A. Prise de signal: Miniprise à 15 broches D-Sub (modèles PS / 2 ou PC / AT compatibles)

Raccorder le câble de liaison de signal à la miniprise à 15 broches D-Sub au moniteur.

B. Prise de signal; Prise à 15 broches D-Sub (Ordinateur Apple)

Convertir une prise à 15 broches D-Sub MAC en mini-prise à 15 broches D-Sub en utilisant un adaptateur Mac Panasonic, et la raccorder à la miniprise à 15 broches D-Sub du moniteur vidao.

< Panneau arrière >

Affectation des broches de la miniprises à 15 broches D-Sub

Numéro de broche Nom du signal

1 Signal vidéo du rouge 2 Signal vidéo du vert 3 4 5 Masse* 6 Masse du signal vidéo du rouge 7 8 Masse du signal vidéo du bleu 9 Libre

10 Masse

12 SDA’ (Données bi-directionnelles) 13 14 15 SCL* (Données d’horloge)

Normes DDC (Display Data Channel) de “VESA"

Signal vidéo du bleu Masse

Masse du signal vidéo du vert

Masse

Signal de synchronisation horizontale Signal de synchronisation verticale

C. Lorsque le connecteur de signaux

est un connecteur BNC

A titre de référence: Si la sortie vidéo de votre ordinateur est supérieure à

110 MHz, il est recommandé d’utiliser un connecteurs BNC.

Aspect extérieur

Dimensions

Largeur 448 mm Hauteur 454 mm

Profondeur ; 415 mm

Diamètre du socle : é 255 mm

Hauteur sans le socle : 412.5 mm Limites d’angle de balayage panoramique/ d'inclinaison

Vers le haut Vers le bas Vers la gauche, la droite

13°

90° dans les deux sens

'Lorsque le système de signalisation est un système

sync, sur vert. Connecteur les câbles de signaux aux connecters ROUGE VERT (Sync, sur vert), BLUE et BNC

•Lorsque le système de signalisation est un système composé. Connecter les câbles de signaux aux connecters ROUGE, VERT, BLUE, H-SYNC (compose H / V) et BNC

•Lorsque le système de signalisation est un système séparé. Connecter les câbles de signaux aux connecters ROUGE, VERT, BLUE, H-SYNC et V-SYNC

Page 26

Fonctionnement

Fonctionnement de base

Faire apparaîtte le menu principal. Sortir des menus.

Sélectionner les éléments du menus.

Pour sed’eplacer parmi les options du menu. Pour effectuer le réglage l’option choisie.

Ecran menu

Les fonctions qu’il est possible de régler sur cet appareil sont affichées sous forme d’icônes. 1 ) Appuyer sur la touche [T] pour faire apparaître l’écran menu.

2) Sélectionner une icône en appuyant sur les touches 8 et S.

3) Appuyer sur la touche H] pour entrer dans l’écran de réglage.

Contraste Luminosité Cadrage Géométrie

-Ö-

Iffl

7 ii

îO

|ÔtD^

Rotation Tempera.Coi.

Moiré H.

Un.Centre Un. Bord Langue

Demagnetis. Signal

Moiré V.

Valeurs Usine

Conver^nce H

Niveau Vidéo

Convergence V

OSD

Position

-PI C ont

raste

Procédure de fonctionnement

Réglage de la position horizontale

1. Appuyer sur la touche [T] pour afficher le menu.

2. Appuyer sur la touche H pour sélectionner Cadrage. DD < > (D sur l’écran de menu. Appuyer sur la touche {Tj pour afficher le menu.

3. Appuyer sur la touche Ü] pour sélectionner

Position H. .

Q] < > [D

CDCIDIZZ

Œ! < > [U

CD CD CD

'If

4. Appuyer sur les touches 8 ou H du panneau avant ^ ^ ® pour obtenir l’état voulu. '

5. Appuyer sur la touche [Tl pour enregistrer les

réglages en mémoire et mettre fin au réglage.

Appuyer à nouveau sur la touche D] pour effacer

l’énran dfi menu. ’ /

-----

□ < > (U

JCDCDCD

ci.1 -ft- m

O 0 O

[=1 a 74.

-Fl Contraste

O 1=1

-M

Position H.

50 gumn——

rio H ^ [ii:[a

Position H .

1=1 m

-FI «H

ï::l

•ft-

a O

(^1

«Ht

Cad rage

O Fi O ri)

ft m

0 O

Cadrage

a «3

IS gis-

O i©

EîS-

a lO

Page 27

Réglage

Menu de réglage

Э Contraste

Régler le contraste de l’écran en fonction de la luminosité de la pièce. Appuyer sur la touche [E pour commuter alternativement entre la luminosité et le contraste.

I Réglage direct |

Même si le menu n’apparaît pas, le contraste pourra être réglé par pression de la tou che & ou Si l’on appuie simultanément sur les touches N et le réglage s’effectue au niveau maximale (100).

Luminosité ; Régler la luminosité en fonction de la luminosité de la pièce de façon que l’écran soit

facile à voir. Appuyer sur la touche [E pour commuter alternativement entre le contraste et la luminosité.

Remarque; Si l’on appuie simultanément sur les touches a et à l’écran de réglage

de la luminosité, le réglage s’effectue au niveau standard (50).

Cadrage ! Appuyer sur la touche [E pour corriger la zoom / position horizontale / largeur de ligne /

position verticale / hauteur d’image. Appuyer sur la touche Qj pour mettre fin au réglage.

Zoom

[D Position H. H Taille H.

II est possible de régler simultanément la taille horizontale et la taille verticale de l’image. Toutefois, le rapport d'image ne pourra pas être modifié. Appuyer sur la touche & pour rétrécir l’image, et sur la touche ÎE pour l’agrandir.

Permet de régler la position horizontale de l’écran.

Appuyer sur la touche ^ pour déplacer l’image vers la gauche, et sur la touche

pour la déplacer vers la droite.

Il est possible de régler la largeur de ligne. Appuyer sur la touche Э pour rétrécir l’image, et sur la touche pour l’agrandir.

Remarque; Ce réglage s’effectuera plus facilement si l’on commence par placer

l’image au milieu de l’écran.

Position V. ! Il est possible de régler la position verticale de l’image.

Appuyer sur ta touche 3 pour déplacer l'image vers le bas, et sur la touche fi pour la déplacer vers le haut.

Ш Taille V.

Géométrie

T~r Coussin V.

a Adj. Coussin

ГЛ Trapezoidal :

2^7 Parallelogra.

► ► Géométrie 2

1 T Coin Sup. :

Coin Inf. ! Il est possible de corriger la distorsion en coussin verticale dans le coin bas de l’image.

; Il est possible de régler la hauteur de l'image.

Appuyer sur la touche & pour rétrécir l’image, et sur la touche fi pour l’agrandir. Remarque: Ce réglage s’effectuera plus facilement si l’on commence par placer

l’Image au milieu de l'écran.

! Appuyer sur la touche Щ} pour corriger la distorsion en coussin vertical / balance du

coussin latéral / distorsion trapézoïdale / distorsion parallélogramme / Géométrie 2. Appuyer sur la touche Ш pour mettre fin au réglage.

Il est possible de corriger la distorsion en barillet de l’image. Appuyer sur la touche & pour réduire ta distorsion en Coussin / Barillet de la frame, sur la toush fi pour l'agrandir.

! Il est possible de régler la balance du coussin latéral sur la gauche ou sur la droite.

Appuyer sur la touche pour élargir l’image vers la gauche, et sur ta touche fi pour élargir l’image vers la droite.

Il est possible de corriger la distorsion trapézoïdale de l’image. Appuyer sur la touche pour rétrécir le bord supérieur, et sur la touche fi pour rétrécir le bord inférieur.

; Il est possible de corriger la distorsion parallélogramme de l’image.

Appuyer sur la touche & pour incliner le parallélogramme vers la gauche, et sur la touche fi pour l’incliner vers la droite.

I Appuyer sur la touche fi pour modifier l’affichage â l’écran secondaire.

Appuyer sur la touche [E pour corriger la Coin Sup. / Coin Inf. / Correc. SI / Correc. S2.

II est possible de corriger la distorsion en coussin verticale dans le coin supérieur de l’image.

51 Correc. S1

52 Correc. S2

Il est possible de corriger la distorsion en coussin verticale dans le Correc. Si de

Il est possible de corriger la distorsion en coussin verticale dans le Correc. S2 de l’image.

Page 28

Réglage (suite)

Menu de réglage

t| Il Rotation ; Permet de régler rinclinaison de rimage sur récran.

Remarque: Si l’on appuie simultanément sur les touches Э et *5, te réglage

s’effectue au niveau standard (50).

Д Tempera. Col.

Perso.

Il est possible de régler le blanc de l’image.

1 ) Appuyer sur tes touches et pour sélectionner 1 {9300 K +

8 MPCD) / 2 (7500 K) / 3 (6500 K) / 4 (5000 K) / 5 (9300 K + 27 MPCD) / 6 (Perso.).

2) Si l’on sélectionne 6 (Perso.), (D apparaît en bas et à droite de l’affichage sur écran. Appuyer sur ta touche Ш de commande avant pour passer à l’écran de réglage de la couleur utilisateur.

Il est possible de régler le blanc de l'image en fonction de ses préférences.

1) Sélectionner R (rouge), V (vert) ou B (bleu) à l’aide de la touche [D.

2) Régler la couleur de son choix à l’aide des touches 9 et

* La couleur utilisateur ne pouvant pas être rappelée, noter la valeur

de réglage au préalable.

^ Valeurs Usine : Il est possible de ramener les paramètres à leur valeur initiale (les réglages

du mode préréglé).

1) Lorsqu’on appuie sur la touche [D (Oui), les réglages sont rappelés et l’écran de menu revient. (Rappeler = ramener les paramètres à leur valeur initiale (les réglages du mode préréglé))

2) Lorsqu’on appuie sur la touche [D (Non), l’écran de menu revient sans que les réglages ne soient rappelés. (Les paramètres reviennent aux réglages précédant juste le rappel.)

Si aucune opération n’est effectuée dans les 30 secondes environ, l’écran disparaît sans rappel.

ii£) Niveau Vidéo : Le niveau du signal d’entrée vidéo pourra être réglé de façon à l’adapter à

l’ordinateur utilisé. Sélectionner soit 0,7 V, soit 1,0 V, à l’aide de la touche [D (0,7 V /1 V).

Normalement, utiliser 0,7 V.

Réduction de moiré î Les effets de moirage sont provoqués par des interférences entre

l’espacement des points du tube cathodique et le signal vidéo pour des r aisons de résolution du signal d'entrée, schéma vidéo, etc., qui engendrent l’apparition de barres horizontales (moirage horizontal) ou de barres verticales (moirage vertical).

Précaution: =

Si le moirage est sur-corrigé;da qualité deîrimage ipar éxempte mise au point, stabilité de ligne verticale, etc.) risque d’en souffrir. ;

Maintenir ce réglage au sein de la plage où la qualité d’image n’en souffre pas.

Moiré H. i Le circuit de correction du moirage pourra être actié ou désactivé à l’aide de la

touche [U. Lorsque le circuit de correction du moirage est activé avec la touche \J\ (Mar / Arret), le menu de réglage apparaît. Effectuer le réglage à l’aide des touches 9 et iÇ de façon que les barres de moirage soient réduites au minimum.

Moiré V. ! Le circuit de correction du moirage pourra être actié ou désactivé à l’aide de la

touche [D. Lorsque le circuit de correction du moirage est activé avec la touche [U (Mar / Arret), le menu de réglage apparait.

Effectuer le réglage à l’aide des touches 9 et ►] de façon que les barres de moirage

soient réduites au minimum.

Page 29

Réglage (suite)

Menu de réglage

Convergence : La convergence est sensible au géomagnétisme. Utiliser cette fonction quand il

se produit une erreur de convergence après un déplacement du moniteur ou une modification de l’angle de l’écran.

Effectuer ces réglages de convergence une fois que le foùctibnnement du moniteur s’est stabilisé.

hin] Convergence H

La convergence horizontale de l’image (franges des couleurs) peut être réglée. Appuyer sur la touche [Tj pour passer de Convergence H à Convergence V.

Remarque: Si l’on appuie simultanément sur les touches Э et à l’écran

de la convergence H, le réglage s’effectue au niveau standard (50).

Une pression sur la touche в déplace le rouge vers la droite et le bleu vers la gauche.

Une pression sur la touche Э déplace le rouge vers la gauche et le bleu vers la droite.

Conergence V I La convergence verticale de l'image (franges des couleurs) peut être réglée.

Appuyer sur la touche Ц] pour passer de Convergence V à Convergence H.

— Un. Centre

Remarque: Si l’on appuie simultanément sur les touches Э et ►] à l’écran de la

Il est possible de corriger la linéarité verticale au centre de l’image. Appuyer sur la touchelU pour passer de Lin. Centre à Lin. Bord.

Remarque: Si l'on appuie simultanément sur les touches 9 et € à l’écran de

Convergence V, le réglage s'effectue au niveau standard (50). Une pression sur la touche в déplace le rouge vers le bas et le bleu vers le haut. Une pression sur la touche Э déplace le rouge vers le haut et le bleu vers le bas.

la Lin. Centre, le réglage s’effectue au niveau standard. Appuyer sur la touiche pour rétrécir la linéarité centrale.

Appuyer sur la touiche 9 pourélargir la linéarité centrale.

^ Lin. Bord

Langue :

OSD Position

Demagnetis.

Il est possible de corriger la linéarité verticale au bord de l’image. Appuyer sur la touche lH pour passer de Lin. Bord à Lin. Centre.

Remarque: Si l’on appuie simultanément sur les touches 9 et li à l’écran de la

Lin. Bord, le réglage s’effectue au niveau standard. Appuyer sur la touche в pour élargir la linéarité du bas. Appuyer sur la touche 9 pour élargir la linéarité du supérieur.

Il est possible de sélectionner cinq langues au choix pour l’affichage sur écran

allemand, français, anglais, italien ou espagnol.

Effectuer la sélection avec les touches 9 ou i^.

Il est possible de régler l’emplacement et la couleur du panneau à afficher à l’écran. Le panneau tourne en sens inverse des aiguilles d’une montre chaque fois qu’on appuie sur la touche [T].

Cette fonction permet de réduire les irrégularités de couleur de l'image. La démagnétisation prend environ cinq secondes après la sélection.

Utiliser cette fonction lorsque des couleurs irrégulières apparaissent sur

l’image après le déplacement du moniteur et le réglage de l’angle de l’écran.

Remarque: Noter qu’une utilisation continuelle de cette fonction ne pourra

pas donner de résultats satisfaisants, (Essayer de maintenir un intervalle de 30 minutes environ entre chaque opération.)

Page 30

Réglage (suite)

Menu (de réglage

Signal ! utiliser la touches 9 et pour séletionner le port A {type miniprise D-Sub) ou le port

B (type BNC) sur les prises d'entrée du panneau arrière. Affiche la fréquence du signal de synchronisation d’entrée.

Les données du mode d’écran d’entrée (résolution, fréquence de synchronisation horizontale et verticale) s’afiichent sur le moniteur. Il est possible que les modes d’écran ne s'affichent pas tous à toutes les résolutions. Les opérations directes permettent d’afficher ces données sur l’écran en appuyant sur la touche [2], même si l’écran de menu n’est pas affiché.

Monitor Self-Test (écran Signal Absent)

Cet affichage indique que le moniteur fonctionne normalement. Lorsque l'une des anomalies suivantes se produit, appuyer sur l’une des 4 touches du panneau avant pour rappeler l’affichage voulu.

Signal Absent

fH —.—kHz fV —Hz

Port m -G>

Pas de signal (l’ordinateur n’est pas raccordé, l'alimentation secteur est débranché au niveau de l’ordinateur, ou le connecteur d’entrée utilisé est peut-être désélectionné).

Le signal de synchronisation horizontale ou verticale se trouve en dehors de la plage admissible (la valeur du signal de synchronisation horizontale s’affiche en rouge et celle du signal de synchronisation verticale s’affiche en blanc).

Erreur

fH lOO.OkHz

fV 170.0 Hz

P 0 rt 1^ -©■

Retrait du socle

Suivre les instructions ci-dessous si l’appareil doit être utilisé avec le socle de l’écran retiré. Pour fixer à nouveau le socle de l’écran, procéder dans le sens inverse.

Poser l’écran à plat sur un objet mou (coussin, etc.) pour éviter de le rayer.

Tenir le fond du socle de l’écran comme indiqué sur le Figure.

□ Appuyer avec les doigts sur la section

indiquée sur le schéma et soulever

légèrement le socle vers le haut. Ceci libère le verrouillage.

□ Une fois le verrouillage libéré,

retirer les doigts et soulever

fermement vers le haut et à

sngle.

B Ceci sépare le socle

de l'appareil principal.

B Mettre l’appareil sur

l’ordinateur ou sur un bureau.

Ranger le socle du moniteur dans le carton ou tout autre emballage dans lequel l'ordinateur a été livré.

Page 31

System de gestion d’énergie

Ce moniteur vidéo est conforme à la norme VESA® DPMS™. Cette fonction permet de réduire la consommation d’énergie de l’écran. L’ordinateur et la carte vidéo devront également être conformes à la norme VESA® DPMS’^“.

* Pour le fonctionnement, voir les manuels de l’utilisateur du matériel utilisé. Le mode change en fonction des signaux d’entrée, comme indiqué dans te tableau ci-dessous.

Elat АРМ

ON STATE Actif STAND-BY Coupure Jaune <10 Watts < 3 sec. Arrêt Arrêt Marche

SUSPEND Coupure Jaune <10 Watts < 3 sec. Arrêt Marche Arrêt

OFF STATE

АРМ : Advanced Power Management (Gestion d’énergie de pointe)

Attention

Etat d’écran

Coupure Jaune < 3 Watts

Couleur de

DEL

Vert

Consommation

normal

Temps de

rétablissement

< 20 sec.

Signaux d’entrée

Vidéo

Marche

Arrêt Arrêt Arrêt

Horizontaux Verticaux

Marche Marche

• Eteindre le moniteur quand on ne s’en sert pas pendant longtemps.

• Pour désactiver la fonction d’économie d’énergie. 1 ) Lire les manuels de l’utilisateur du matériel utilisé.

2)Appuyer sur l'une des touches Ш, Э, B, Ш du panneau avant,

L’écran Signal Absent apparaît, et la fonction d’économie d’énergie sur le côté moniteur vidéo est désactivée {uniquement en état arrêt).

Mémoires

Ce moniteur vidéo possède deux sortes de mémoire de stockage de groupe de données. Ces données contrôlent l’image d’affichage sur l’écran. Le premier type de mémoire est une mémoire de préréglage qui est préchargée en usine. Le deuxiè me type de mémoire est une

mémoire utilisateur qui est préchargée par l’utilisateur. Les deux mémoires contrôlent les réglages position horizontale, de largeur de ligne, position

verticale, hauteur d’image, distorsion en coussin latérale, balance du coussin latéral, distorsion trapézoidale, distorsion en parallélogramme, Coin Sup, Coin Inf., Correc. Si, Correc. S2,

Niveau Vidéo, Moiré H., Moiré V., Lin. Centre, et Lin. Bord de l’image affichées.

Mémoire de préréglage

Il existe 1 (7 synchronisations de résevation) types de réglages de préréglage préchargés en usine. Le préréglage ajuste automatiquement la taille et le centrage avec les cartes vidéo utilisant ce type de synchronisation. Se reporter à la page 31 en ce qui concerne les caractéristiques de synchronisation.

Mémoire utilisateur

• Il existe 20 emplacements de mémoire permettant à l’utilisateur d’introduire des synchronisations de son choix.

• Si la mémoire utilisateur est entièrement utilisée et que de nouvelles synchronisations sont enregistrées, les anciennes données de synchronisation antérieurement enregistrées dans la mémoire utilisateur seront automatiqueemnt supprimées.

• La mémoire utilisateur a priorité sur la mémoire de préréglage.

• Quand des données de synchronisation sont chargées dans la mémoire utilisateur, les fréquences verticale, horizontale et de synchronisation du signal sont comparées avec les données qui sont actuellement conservées en mémoire. Le signal d'entrée sera mis en mémoire en tant que groupe de nouvelles données quand un des paramètres est différent des données antérieurement chargées en mémoire.

• Le nouveau signal d’entrée devra avoir une différence de fréquence supérieure à celle du tableau ci-dessous ou une polarité de synchronisation différente de celle mémorisée. Si les nouvelles données de synchronisation comprennent des différences de fréquence supérieures à celles du tableau cidcssous ou un changement de la polarité de synchronisation, un nouveau réglage utilisateur sera

mémorisé. Si la différence de fréquence est inférieure à celle du tableau et que les polarités de

synchronisation sont les mêmes, les réglages existants seront conservés.

Fréquence horizontale

Basse 30 kHz ±0,4 kHz

Haute 97 kHz ± 1,0 kHz

Veuillez noter que si la synchronisation n'est pas conforme aux spécifications du moniteur vidéo, il se peut que les réglages de taille et de position ne puissent pas être effectués comme voulu. Vérifier que les synchronisations horizontale et verticale qui sont décrites dans la fiche technique sont conformes aux spécifications du moniteur vidéo. Référez-vous à la page 31 pour les spécifications de synchronisation, préréglages et synchronisations de réservation.

Fréquence verticale

Basse 50 Hz ± 0,6 Hz

Haute 180 Hz ± 1,8 Hz

Page 32

Spécifications de synchronisation

Synchronisation séparée

Prérégiage de synchronisation’ Synchronisation de réservation”

VESA1280xl024@85Hz

Horloge de point

H-Période

F H-Durée de suppresaon

H-Dtréedes’i'ticiïtKiisaiïi

H-Palier arrière

D H-Active

H-Palier avant

V-Période

V-Durée de suppression

Q V-Durée de syricfitonisaioti

R V-Palier arrière

JC Z

V-Active

>■ *

V-Palier avant

Pulartié Ò5 synchronisation (H / V)

Horloge de point

та c:

A H-Période

Ы O

-C Z

F H-Durée de suppression

H-DiréedesyiicfiîKiisadoti

та

H-Palier arrière

H-Active

E H-Palier avant

P V-Période

U V-Durée de suppression

V-DuréedesyrdïiKiiyion

та

i/ >

R V-Palier arrière

S V-Active

V-Palier avant

Pdarité de synchronisation (H / V)

157,5000 MHz

91.146 kHz

10,971 us (1728 points)

2,844 us ( 448 points) 1,016 us { 160 points) 1,422 US ( 224 points) 8,127 us (1280 points) 0,406 us ( 64 points)

85,024 Hz

11,761 ms (1072 lignes)

0,527 ms ( 48 lignes) 0,033 ms ( 3 lignes) 0,483 ms ( 44 lignes)

11,235 ms (1024 lignes)

0,011 ms { 1 ligne }

Positive / Positive

MAC 1152x870 @75Hz"'

100,0000 MHz

68,681 kHz

14,560 us (1456 points)

3,040 us { 304 points) 3,022 us ( 408 points)

1,280 us { 128 points) 1,067 us ( 144 points) 1,440 us ( 144 points) 1,837 us ( 248 points)

11,520 us (1152 points)9,481 us (1280 points)

0,320 us ( 32 points) 0,119 us { 16 points) 0,339 us ( 64 points)

75,061 Hz

13,322ms( 915 lignes) 13,329 ms (1066 lignes)

0,655ms{ 45 lignes) 0,525 ms { 42 lignes) 0,044 ms( 3 lignes) 0,568ms( 39 lignes) 0,475 ms ( 38 lignes) 0,526 ms { 46 lignes)

12,667ms( 870 lignes)

0,044ms{ alignes) 0,013 ms ( 1 ligne ) Négative / Négative

Synchronisation horizontal / verticale composite

VGA640X480 @60Hz

25,1750 MHz 31,469 kHz

31,778 us { 800 points)

6,356 us { 160 points) 3,813 us { 96 points)

1,907 us ( 48 points)

25,422 us ( 640 points)

0,636 us ( 16 points)

59,940 Hz

16,683 ms ( 525 lignes)

1,430 ms ( 45 lignes)

0,064 ms { 2 lignes)

1,049 ms ( 33 lignes)

15,253 ms ( 480 lignes)

0,318 ms ( 10 lignes) Négative / Négative

Synchronisation de réservation"

VESA1280X1024 @75Hz

135,0000 MHz 189,0000 MHz

79,976 kHz

12,504 us (1688 points)

75,025 Hz

0,038 ms { 3 lignes) 0,034 ms { 3 lignes)

12,804 ms (1024 lignes)

Positive / Positive

VESA800X600 @85Hz

56,2500 MHz 53,674 kHz

18,631 us (1048 points)

4,409 us ( 248 points)

1,138 us ( 64 points) 1,016 us ( 96 points)

2,702 us ( 152 points)

14,222 us ( 800 points)

0.569 us ( 32 points) 0,508 us ( 48 points) 85,061 Hz 84.997 Hz

11,756 ms ( 631 lignes)11,765 ms ( 808 lignes)

0,578 ms ( 31 lignes) 0,582 ms ( 40 lignes) 0,056 ms ( alignes) 0,503 ms { 27 lignes)

11,179 ms { 600 lignes)

0,019 ms ( 1 ligne )

Positive / Positive Positive / Positive

VESA1600X1200 @70Hz

87,500 kHz

11,429 us (2160 points)

2,963 us ( 560 points) 1,016 us ( 192 points) 1,608 us { 304 points) 8,466 US (1600 points)

70,000 Hz

14,286 ms (1250 lignes)

0,571 ms ( 50 lignes)

13,714 ms (1200 lignes)

0,011 ms ( 1 ligne )

Positive / Positive

Synchronisation sur le vert

F-

VESA1024x768 @85Hz

94,5000 MHz 68,677 kHz

14,561 us (1376 points)

3,725 us ( 352 points)

2,201 us ( 208 points)

10,836 us (1024 points)

0,044 ms ( 3 lignes) 0,524 ms ( 36 lignes)

11,183 ms ( 768 lignes)

0,015 ms ( 1 ligne )

VESA/UXGA1600x1200 e75Hz

202,5000 MHz

93,750 kHz

10,667 us (2160 points)

2,765 US ( 560 points) 0,948 us ( 192 points)

1,501 us { 304 points) 7,901 us (1600 points) 0,316 us ( 64 points)

75,06Ô Hz

13,333 ms (1250 lignes)

0,533 ms ( 50 lignes) 0,032 ms ( alignes)

0,491 ms{ 46 lignes)

12,800 ms(1200 lignes)

0,011 ms ( 1 ligne)

Positive / Positive

Remarque: Tous les modes sont non entrelacés.

* Les préréglages usine ont une dimension et un centrage exacts.

“ Les réservations usine ont une dimension et un centrage approximatifs.

*** Nécessite l’adaptateur MAC en option UNIMAC-02D.

Page 33

A des fins de sécurité, observer les points suivants.

• Si une anomalie se produit, mettre immédiatement l'appareil hors tension et

contacter son agent.

Si de La lumée sort de l'appareil, qu’il dégage une mauvaise odeur ou qu'il fait un drôle de bruit, on risque de provtxtuar un feu ou un choc étecirique si Iqn continue à utiliser l'appareil. Mettre ùnmédiatemeni l'appareil hors tension, débrancher le cordon d'alimentation de la prise secteur et contacter son agent.

• Ne jamais retirer le couvercle arrière.

L’appareil rentemie des pièces sous haute tension, et l'on risque de s'électrocuter si on les touche. Confier toute

opération d’inspection, réglage et nettoyage de l'intérieur du coffret à son agent,

• Ne rien insérer à l’intérieur du coffret.

Si un liquide ou un corps étranger venaient à pénétrer accidentellement à l'intérieur de l'appareil, mettre immédiatement l’appareil hors tension, débrancher le cordon d’alimentation de la prise secteur et contacter son agent. Si l'on continue à utiliser l'appareil, on risque de provoquer un teu, un choc électrique ou une panne.

S'il se produit une anomalie avec le moniteur, effectuer les vérifications suivantes et les corrections indiquées; si l’anomalie persiste, consulter son revendeur.

Symptôme Vérification Correction

Rien n'apparaît sur l'écran du moniteur.

L’image est trop grande ou trop petite, ou elle est décalée par rapport à la position correcte.

Cordon / fiche d’alimentation Interrupteur d'alimentation Cable de signa! La fonction d'économie d'énergie est peut-être entrée en service (si oui. la diode électroluminescente est allumée en jaune).Vérifier si l’entrée active est sélectionnée. Voir page 29. Signal.

Le mode n'a pas été sauvegardé.

Brancher correctement le cordon d'alimentation dans la prise secteur. Appuyer sur l’interrupteur d'alimentation. Libérer le fonction d'économie d'énergie en actionnant le clavier ou la souris. Utiliser la souris ou le clavier. Pour les détails complémentaires, voir le manuel de l'uiilisateur du matériel utilisé.

Effectuer les réglages voulus et les enregistrer en _ attendant 20 secondes ou appuyant sur la touche J. “Exit".

[H1 n

Les couleurs obtenues sur l'écran sont

anormales.

(Exemple) Ecart de couleur, ombrage de

couleur

L'image est grartdement déformée ou inclinée.

lY a-t-il une source de magnétisme à proximité? (Exemple) Ecran de téfévision, écran d'un autre ordinateur, haut-parteur. etc.: le moniteur vidéo a-t-il été réorienté alors qu’il était en marche?

O □

Le fond de l'image est brillant. Le tond de l’image est coloré. Les caractères sont partiellement déformés. L'image est sombre.

irm im

il II

Les caractères ne sont pas nets: l'écran est trop sombre.

L’ordinateur utilisé est un Macintosh. Le signal envoyé par l'ordinateur est incorrect.

Le niveau du signal d’entrée vidéo est-il réglé correctement? Le luminosité ou te contraste sont-ils réglés au minimum?

El □

La tailfe et fa position de l'image ne ctiangent pas.

Les touches du panneau avant ne fonctionnent pas

Si vous avez lu cette notice et esayé de suivre les recommandations du guide de dépannage et que cela n’a pas permis d'obtenir le résultat escompté et que vous êtes toujours en difficulté, veuillez prendre contact avec te revendeur chez qui vous avez fait l’achat de l'appareil. Vous avez également la possibilité d'appeler l’assistance technique utilisateur, qui est à votre disposition de 9h00 à I9h00, heure normale de l’Est.

Le signal de synchronisation d'entrée se trouve-t-il dans la plage admissible?

Deux touches de commande ou plus ont-elles été actionnées en même temps?

Eloignet la source de magnétisme. Effectuer une démagnétisation. Veiller à ce que le cable soit correct. Raccorder la prise de signal correctement. Essayer une autre orientation.

Appuyer simultanément sur la touche T et sur la touche X- On pourra ensuite régler l'appareil à t'aide du signal envoyé par l'ordinateur. Pour annuler la fonction, appuyer une nouvelle fois ou effectuer un rappel.

■ Cette fonction est effective pour un ordinateur donné. S'il n'y a pas de problème en temps normal, éviter d’utiliser cette fonction.

Vérifier le niveau du signal de sonie vidéo de l'ordinateur et effectuer le réglage dans le sens voulu.

Régler la luminosité et le contraste.

Vérifier le mode de sortie vidéo de l'ordinateur, et sélectionner un mode compris dans la plage d’utilisation admissible du moniteur vidéo.

Pour les détails, voir le manuel de l’utilisateur du matériel utilisé.

Actionner une seule touche à la tots.

Pour vous mettre en rapport avec le groupe d’assistance technique, adressez-vous à: 1-800-726-2797 (De 9h00 à 19h00, heure normale de l’Est)

Pour trouver le centre de dépannage Panasonic agréé le plus proche de votre domicile, adressez-vous à: 1-800-726-2797 (De 9h00 à 19h00, heure normale de l’Est)

Pour obtenir le mode d’emploi et le manuel d’entretien, appelez: Téléphone : 1-800-833-9626 Télécopie : 1-800-237-9000 (de 6h00 à I6h30, heures du Pacifique)

Pour connaître le représentant te plus proche, appelez: 1-800-742-8086 (De 9h00 à 19h00, heure normale de l’Est)

Pour obtenir les tout demieres informations sur les fichiers INF du moniteur Panasonic Windows® 95 / 98, visitex nos pages sur le Web au site:

http://www.panasonic.com/ative

Page 34

AVISO IMPORTANTE RESPECTO A LA SELECCION DEL CABLE DE SUMINISTRO ELECTRICO

El cable de alimentación incluido con esta unidad ha sido seleccionado de acuerdo con el país de destino, y deberá utilizarse para evitar descargas eléctricas. Cuando sea necesario reemplazar el cable de alimenteción original, o cuando no esté incluido, utilice las guías siguientes.

El receptáculo hembra del cable debe cumplir los requerimientos CEE-22 y se verá como aparece en la Figura 1.

Para Los Estados Unidos y Canadá

En los Estados Unidos y en Canadá el conector macho es estilo NEMA 5-15 (Figura 2), está listado

UL y etiquetado CSA. Para las unidades que están montadas sobre un escritorio o sobre una mesa,

debe usarse el cable tipo SVT o SJT. Para unidades que están sobre el piso, sólo se debe usar el

cable tipo SJT. El cable debe ser seleccionado de acuerdo al tipo de voltaje de su unidad. Consulte en la Tabla A los criterios de selección de los cables de suministro eléctrico usados en los Estados

Unidos y en Canadá. (El juego de cables está marcados con su tipo de cables.)

Para Los Países Europeos:

En Europa debe usar el cable apropiado al receptáculo usado en su país. El cable es HAR

Certificado y la marca 4HAR^ aparecerá en el forro externo o en la cubierta aislante de uno

de los conductores internos.

Si tiene dudas acerca del cable apropiado que se debe usar, consulte la tienda donde adquirió su

unidad.

Tabla A

Tipo de cable Tamaño de los conductores del cable

18 AWG 10 Amps

SJT

4\/T

16 AWG 14 AWG 12 Amps

18 AWG 17 AWG

Máximo voltaje de acuerdo a la unidad

12 Amps

10 Amps 12 Amps

fwi

Figura 1

Requisitos de la Comisión Federal de Comunicaciones

Este equipo ha sido probado y se ha encontrado que cumple con los límites para dispositivos digitales de Clase B, de acuerdo con la Parte 15 de las normas de la FCC. Estos límites han sido diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza, y puede radiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las

radiocomunicaciones. Sin embargo, no existe ninguna garantía de que tales interferencias no se produzcan en una instalación particular. Si este equipo causa interferencias perjudiciales, lo que podrá determinarse desconectando y volviendo a conectar su alimentación, se ruega que el usuario corrija las interferencias tomando una o más de las medidas siguientes:

- Reorientación o reubicación de la antena receptora.

- Aumento de la separación entre el equipo y el receptor.

- Conexión del equipo a un tomacorriente diferente del utilizado por el receptor.

- Solicitud de ayuda al proveedor o a un técnico de radio / televisión experimentado.

Este dispositivo está de acuerdo con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las dos condiciones siguientes: (1 ) Este dispositivo no deberá causar interferencias perjudiciales, y

(2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las que puedan causar

una operación indeseable.

Figura 2

Advertencia de la FCC;

Para estar en todo momento de acuerdo con las normas de la FCC, el usuario deberá conectar a

tierra el cable de alimentación de CA y el cable de interfaz apantallado con núcleos de ferrila

instalados. Si va a utilizarse un cable BNC, utilice solamente un cable BNC (5) apantallado. Además, cualquier cambio o modificación de este monitor no autorizado puede invalidar la autorización para utilizar este dispositivo.

Page 35

Conformidad con la CEE

Este dispositivo está de acuerdo con los requisitos de la directriz 89 / 336 / EEC de la EEC

enmendada por 92 / 31 / EEC y 93 / 68 / EEC Art. 5 en relación con la “compatibilidad

C€

#3 #4

Maneje correctamente de acuerdo con el manual de instrucciones. EMI: Interferencia electromagnética ESD : Descarga electrostática RF ; Radio frecuencia F / 8: Ráfaga rápida

Energy Star

electromagnética”, y 73 / 23 / EEC enmendada por 93 / 68 / EEC Art. 13 en relación con la “Seguridad".

item requerido

EMI

ESD

RF radiada

F / В transitoria

Armónicas de linea

Cumple las normas sin problemas en cuanto a rendimiento y fiabilidad.

Es posible que en la pantalla aparezcan efectos temporales, pero no supondrán ningún problema en

cuanto a fiabilidad.

Es posible que el producto esté averiado. Si utilizase un cable de señal diferente al especificado, podrían producirse interferencias electromagnéticas en dispositivos periféricos. Para asegurar la conformidad con las normas de la CEE. el usuario deberá utilizar el cable de señal

de vídeo apantallado de 1.5 m con núcleos de ferrita fijados en ambos extremos suministrado.

Maneje correctamente de acuerdo con el manual de instrucciones.

En relación con los valores estándar En relación con los valores que sobrepasen los estárrdar

#1 #2 #3 #1 #1 #3 #1

Observaciones

Como miembro de Energy Star® partner, Panasonic Document Imaging Company se ha propuesto que este producto cumpla con las normas de Energy Star® para el uso eficiente de la energía.

Aviso para Alemania

Nota:

• El nivel de presión acústica en la posición del operador según la norma lEC 704 - 1 ; 1982 es igual o inferior a 70 dB (A)

Alemán

HINWEIS:

• Der Arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70 dB (A) oder weniger.

Aviso para Japón

Éste es un producto de Clase B basado en las normas del Consejo de Control Voluntario para Interferencias de Equipos de Tecnología de Información (VCCI). Sí se utiliza cerca de un receptor de radio o de televisión en un ambiente domesticó puede causar interferencias radioeléctricas. Instálelo y utilícelo de acuerdo conn el manual de instrucciones.

Japonés

ьш и s-г.

Page 36

[Peligro

Para evitar el riesgo de descargas peligrosas, que podrían conducir a la muerte, no quite las cubiertas (tapa posterior) del monitor. En el interior del mismo no

existen piezas que el usuario pueda reparar. Consulte el servicio de un personal cualificada.

Para evitar el riesgo de descargas eléctricas y la posibilidad de incendios: No coloque ningún objeto sobre el monitor ni el cable de alimentación de CA, no

doble demasiado los cables, ni haga nada que pueda afectar la integridad de dichos cables. Para desconectar el cable de alimentación, tire del enchufe, no

tire nunca del propio cable.

No coloque nada que contenga líquidos (incluyendo paños húmedos) sobre el monitor, ya que la introduccio^n de líquidos podría crear el riesgo de descargas

eléctricas. No exponga el monitor a la lluvia ni a la humedad.

No coloque el monitor sin dejar el espacio recomendado (consulte Precauciones, 1 Instalación, de la página 36). No bloquee las aberturas de ventilación. No inserte ningún objeto en las aberturas de ventilación.

Advertencias

Anotaciones del cliente

El número de serie de este producto está ubicado en su tapa trasera. Asegúrese de anotar el número de

serie de este aparato en el espacio correspondiente y guarde este folleto como un registro permanente

de su adquisición para ayudar la su identificación en el caso de robo o de pérdida.

Modelo de número: TX-D9S45MB Número de serie

Indice

AVISO IMPORTANTE RESPECTO A U SELECCION DEL CABLE DE SUMINISTRO ELECTRICO .... 33

Requisitos de la Comisión Federal de Comunicaciones.........................................33

Conformidad con la CEE.........................................................................................34

Energy Star®........................................................................................................34

Aviso para Alemania................................................................................................34

Aviso para Japón.....................................................................................................34

Peligro......................................................................................................................35

Advertencias............................................................................................................35

Anotaciones del cliente............................................................................................35

índice....................................................................................................................... 35

Precauciones 1) Instalación....................................................................................36

Precauciones 2) Utilización.....................................................................................36

Precauciones 3) Cuidado del producto

Características.........................................................................................................37

Especificaciones......................................................................................................38

Instalación................................................................................................................39

Asignación de patillas..............................................................................................40

Vista Exterior............................................................................................................40

Funcionamiento.......................................................................................................41

Procedimiento de operación...................................................................................41

Ajustes.....................................................................................................................42

Desmontaje del pedestal.........................................................................................45

Sistema de control de energía.................................................................................46

Memorias.....................................................................;............................................46

Especificaciones de sincronización.........................................................................47

En caso de problemas.............................................................................................48

Apoyo técnico...........................................................................................................48

TODOS LOS NOMBRES DE PRODUCTOS & FABRICANTES SON MARCAS COMERCIALES O REGISTRADAS DE

LOS FABRICANTES RESPECTIVOS.

...................................................................

Page 37

Precauciones

1) Instalación

• Instale el monitor en un lugar bien ventilado. Evite exponerlo a la luz solar directa, aparatos de calefacción, o cualquier otra fuente de calor. El calor dañaría la caja y los componentes internos.

• Coloque el monitor de forma que los orificios de su caja no queden bloqueados cuando lo utilice.

• Mantenga el monitor alejado de la cocina, el baño, la lavadora, y demás lugares que

puedan estar expuestos al agua, la vapor, y la humedad.

• Para utilizar con seguridad el monitor, use solamente el cable de alimentación de CA

suministrado. El cable de alimentación de CA deberá utilizarse en un tomacorriente polarizado adecuadamente conectado a tierra. El cable de alimentación suministrado con este monitor es para EE.UU. (UL) y Canadá (CSA). En otros países, cerciórese de que dicho cable de alimentación satisfaga las normas de seguridad de! país.

• Coloque el cable de alimentación de forma que no pueda quedar sometido a

esfuerzos.

• Utilice solamente accesorios suministrados por Panasonic u otros exactamente

equivalentes.

2) Utilización

• Si empujase el cable de alimentación de CA o el cable de señal VGA podría dañar el

monitor y hacer que la unidad se cayese, o incluso causar heridas.

• Problemas de recepción

Si hay un televisor u otro monitor cerca de esta unidad, aléjela lo más posible. Las interferencias mutuas podrían causar distorsión de las imágenes o ruido.

• La exposición prolongada a productos de caucho o vinilo podría manchar la caja.

• Proteja el monitor contra golpes cuando lo traslade. Tenga cuidado con el tubo de

rayos catódicos (TRC).

• No coloque nada sobre el monitor.

• Cuide también el cable de alimentación.

No coloque ningún objeto sobre el cable de alimentación. No intente acortar ni atarlo.

3) Cuidado del producto

• Antes de limpiar el monitor, desconecte el cable de alimentación de CA y el cable de

señal VGA o el cable de señal de BNC del monitor.

• Para limpiar el exterior de la unidad o la superficie del tubo de rayos catódicos, utilice

un paño suave y seco. Si el monitor o la superficie del tubo de rayos catódicos están muy sucios, humedezca un paño limpio en una solución poco concentrada de detergente (p. ej., detergente para vajilla), estrújelo hasta que quede prácticamente seco, frote la pantalla o la superficie del tubo de rayos catódicos, y por último frótelo con un paño seco. No utilice disolventes.

• No frote ni golpee el monitor con objetos duros ya que podría rayarlo o dañarlo

permanentemente.

• No utilice disolventes ni ceras porque podría dañar la unidad y despegar el

revestimiento de pintura.

Page 38

1) Gran calidad de imágenes en un paquete más corto

• El monitor PanaSync SL95 Panasonic con tubo de rayos catódicos de cuello corto de 19* (tamaño de imagen visible de 18,0" / 45,7 cm) imágenes que hay que ver para poder creer. Posee un paso de puntos ultrafino de 0,25 mm, y una definición máxima de hasta 1.600 imágenes nítidas de color saturado con gran contraste y brillo que pueden observarse con un amplio ángulo de visión.

• Combinado con un circuito de enfoque dinámico optimizado, el tubo de rayos catódicos de cuello corto ha mejorado la precisión de incidencia del haz, convergencia de enfoque, y menor distorsión de formato de la imagen que cualquier tubo de rayos catódicos de 19 pulgadas típico. Esto hace que el PanaSync SL95 ofrezca un enfoque más uniforme, especialmente en las esquinas de la pantalla, que son tradicionalmente

áreas con problemas de enfoque. Los fósforos de pigmentos de cristal y la avanzada máscara de invar

proporcionan mejor contraste y brillo,

• Las frecuencias de multiexploración digital del PanaSync, de 30 kHz a 97 kHz horizontal y 50 Hz a 180 Hz vertical, pueden seleccionarse automáticamente. En la fábrica se han preajustado ocho selecciones, y el usuario puede programar otros 20.

2) Fósforos de Pigmentos de Cristal

• Los fósforos de pigmentos de cristal proporcionan más brillo y contraste al SL95 para crear imágenes nítidas y coloridas. Cada grano de fósforo de pigmento de cristal está cubierto con un material de filtro del mismo color para filtrar la luz externa.

3) Máscara de sombra de invar avanzada y Matiz obscuro

• El tubo de rayos catódicos de cuello corto se caracteriza también por una máscara de sombra de invar avanzada, fabricada con material mejorado y diseñada para colocarse más cerca del vidrio de la pantalla.

Cuando se combina con la característica de matiz obscuro de la pantalla, el resultado es un aumento global

del 10% en el brillo, mejora de la pureza debido a la reducción del movimiento ambiental, y mejor

uniformidad de los colores en general.

4) Nuevo cañón electrónico DQ-DAF™ con OLF supernuevo

• El nuevo cañón electrónico DQ-DAF (astigmatismo y enfoque dinámicos de cuádruple doble) reduce la degradación del enfoque en las esquinas de la pantalla, ofreciendo mayor definición. Además, el

supernuevo objetivo principal OLF (campo de solapamiento) para el SL95 crea un tamaño de puntos más pequeño, lo que contribuye a obtener imágenes más nítidas.

5) Ajuste digital utilizando un menú en pantalla (OSM)

• El menú en pantalla está disponible en cinco (5) idiomas. Usted podrá seleccionar entre alemán, francés,

inglés, italiano, o español. El menú en pantalla podrá ubicarse en una de seis posiciones de la pantalla. Cuando no entre señal aparecerá una visualización en pantalla de autocomprobación, o si las frecuencias

de exploración horizontal y vertical se desvían del margen especificado, aparecerá un menú en pantalla de

error.

6) SL95 de tipo Plug & Play

- Compatible con VESA® DDC^m 1 / 2B (Canal de datos de visualización de la Asociación de Normas

Electrónicas de Vídeo). Esto permite al SL95 notificar a un PC su capacidad de satisfacer la definición de Microsoft®/ Intel® Plug & Play utilizada por Windows® 95 y Windows® 98,

7) Menú de autocomprobación

• Esta unidad puede comprobarse a través del menú de autocomprobación visualizado en la pantalla. Usted puede lograr acceso a este menú sin necesidad de utilizar una computadora personal.

8) Consciente del medio ambiente

• El SL95 posee un circuito de administración de energía VESA® OPMS^*^. Cuando utilice una tarjeta de gráficos compatible con DPMS, el consumo del SL95 podrá reducirse. Este producto está de acuerdo con el programa

• Todas tas partes de plástico son reciclables.

• Está de acuerdo con MPR ll, TCO’92, y lleva la marca CE.

9) Función de ajuste del color

• La temperatura de color de referencia del blanco es de 9300 K + 8 MPCD, 7500 K, 6500 K, 5000 K, 9300 K + 27 MPCD o podrá seleccionarse el color de usuario para ajustar las señales del rojo, el verde, y el azul del

monitor para acoplar su imagen con la salida de una impresora en color.

10) Diseño ergonòmico

• Base regulable con 90 grados de giro a izquierda y derecha, y un ángulo de inclinación de 13 grados hacia arriba y de 4 grados hacia abajo.

• Revestimiento avanzado de la pantalla antideslumbrante, antirreflector, y antiestático.

Energy Star®.

x 1.200. El PanaSync SL95 corto produce

Page 39

Especificaciones

Tubo de rayos Tamaño catódicos Paso de puntos

Fósforos / Vidrio

Tratamiento de la superficie

Señal de entrada Señalización de vídeo

Nivel de la señal

Señal de sincronización Margen de frecuencias pennisible

Modo de preajuste

Vídeo Reloj pixel máximo

Definición

Tamaño visible de la imagen Preajuste de fábrica

(H X V. diagonal) Exploración completa (típica)

Colores de pantalla

Conectores Señal

Fuente de alimentación

Tensión de entrada de alimentación Consumo de energía

Controles Panel frontal

Visualización en pantalla

Inclinación/giro 13“ hacia arriba, 4° hacia abajo, y 90° hacia la derecha y la izquierda Dimensiones : altura x anchura x fondo Peso (monitor solamente)

Normas

Accesorios 1 cable de señal desconectable para VGA, SVGA

Condiciones ambientales

Windows® 95 / 98 Plug & Play

Notas:

• La imagen en pantalla puede parpadear si utiliza el monitor con una frecuencia vertical inferior a 60 Hz.

* Este monitor solamente podrá utilizarse en un entorno comercial o industrial con definiciones superiores a 1.600 x

1.200/75 Hz.

** Sección sobre el sincronismo de señales, consulte la página 47.

*** El número de colores dependerá de la tarjeta de vídeo utilizada, la memoria instalada, y el RAMDAC {Convertidor

digital-analógico de la memoria de acceso aleatorio). Las especificaciones y el diseño están sujetos a cambio sin previo aviso. Este producto puede estar sujeto a las normas de control de exportación. Los valores de peso y dimensiones indicados son aproximados.

Funcionamiento

Almacenamiento

Pantalla con tubo de tayos calóricos de 1S' (lamaño de la imagen visible de 18.0 pulgadas / 45.7 cm) plana

0.25 mm

Pigmentos de Cristal de persistencia media a corta de RGB (Hi-EU Rojo) / Matiz obscuro

Revestimenío B-AGRAS {antideslumbrador, antirreflector y antiestático) RVB analógica

0.7 Vp-p (sin señal de sincronización). 1,0 Vp-p (con señal de sincronización)

H / V separadas (nivel TTL), H / V compuestas (nivel TTL),

sincronización con el verde Frequencta horizontal: 30,0 kHz a 97,0 kHz Frequencia vertical: 50,0 Hz a 180,0 Hz 1 preajuste y 7 reservas (Consulte la página 47) 202,5 MHz (típica)

1.600 puntos (H) X 1.200 líneas (V) / 75 Hz*

352 x 264 mm, 439 mm, Diagonal** 365 X 274 mm, 457 mm, Diagonal** Entrada analógica, número ilimitado de colores*** Miniconector D-Sub de 15 contactos (contactos hembra), BNC x 5 Conector de 3 contactos tipo CEE 22 100Va 240V CA (50/60 Hz)

115 W, típica / < 10 W an espera, < 3 W en el modo de reserva (consulte la página 46) Tecla de conexión / desconexión de la alimentación ON / OFF, [E. S, , d] Contraste, Brillo, Tmño / Posic (Zoom, Posición H., Tamaño H.,

Posición V., Tamaño V.). Geometria (Cojin V., Bal Efe Cojin, Trapezoidal, Paralelogramo., Esquinas Sup., Esquinas Inf., Curva-Si, Curva-S2), Rotación (Inclinación), Temp De Color (9300 K + 8 MPCD, 7500 K, 6500 K. 5000 K, 9300 K + 27 MPCD,

Uso), Repetir, Nivel Video (0,7 V /1 V), H. Moiré, V. Moiré,

Converg. Hor, Converg. Ver, Linealidad-C, Linealidad-E, Lenguaje, OSD Posición, Demagnetizar, Señal, Self-Test

448 mm x 454 mm x 415mm 20,5 kg (45.2 Ibs)

UL1950, CSA 22.2 No.950, TÜV / GS, CE / CISPR 22-B (EN55022),

NORDIC, FCC Class B, DHHS, HC, tC-B, VCCI Class B, MPRII,TC0’92. Energy Star®, ISO 9241-3 (Ergonomics) /-8 (Colors)

1 cable de alimentación de CA desconectable Base inclinable y giratoria fijada Manual de instrucciones. Tarjeta de garantía

Temperatura 5 a 35°C Humedad 5 a 90% (sin condensación) Altitud 3.000 metros

Temperatura -20 a -r60°C Humedad 5 a 90% (sin condensación) Altitud 12.000 metros

VESA® DDCT« 1 / 2B

(Cumple los requisitos de Plug & Play de Windows® 95 / 98)

Page 40

Instalación

# Procedimientos de conexión

Desconecte la alimentación de su PC. Conecte los conectores de señal y de alimentación como se muestra a continuación. Conecte la alimentación del monitor y después la de su PC.

A. Modelos compatibles con IBM PS / 2 o PC / AT

conector

alimentación de CA

Después conecte el otro extremo del cable suministrado con miniconector D-Sub de 15 contactos al miniconector D-Sub de vídeo de 15 contactos correspondiente de su PC. En primer lugar conecte el cable suministrado de alimentación de CA al conector CEE22 de la

parte posterior del monitor. Después conecte el otro extremo de dicho cable de alimentación de CA a un tomacorriente con puesta a tierra.

miniconector D-Sub de 15 contactos

6. Computadora Apple

® Conecte el cable suministrado con miniconector D-Sub de

15 contactos al puerto A del monitor. Después conecte el otro extremo del cable suministrado con miniconector D-Sub de 15 contactos al adaptador optional para MAC UNIMAC-82D, y el otro extremo del adaptador para MAC al miniconector D-Sub de vídeo de 15 contactos correspondiente de su MAC.

@ En primer lugar conecte el cable suministrado de

alimentación de CA al conector CEE22 de la parte posterior del monitor. Después conecte el otro extremo de dicho cable

de alimentación de CA a un tomacorriente con puesta a tierra. © Adaptador Panasonic para MAC Si necesita un adaptador, y su proveedor no lo tiene, llame a 1-800 PANASYS (1-800-726-2797).

Précaution:

Para evitar que el cable se afloje, los conectores de dichos cables deberán estar bien fijados con tornillos.

C. Conector de señal BNC de la computadora

Señal de vídeo del azul

Señal de vídeo del verde o de sincronismo con el verde

Señal de vídeo del rojo

Señal de sincronismo horizontal o señal de sincronismo compuesto

Después conecte el otro extremo del cable BNC. normalmente con miniconector D-Sub de 15

contactos al miniconector D-Sub de vídeo de 15 contactos correspondiente de su PC.

(|) En primer lugar conecte el cable suministrado de alimentación de CA al conector CEE22 de la

parte posterior del monitor. Después conecte el otro extremo de dicho cable de alimentación de CA

a un tomacorriente con puesta a tierra.

^Conexión del cable de alimentación de CA

Si la tensión de alimentación está dentro del margen de 100 V a 240 V, podrá utilizar la frecuencia de 50 Hz o 60 Hz. No existe selector de tensión de 100 V / 240 V CA como la selección es automático.

— Précaution:-------------------------------------------------------------------------------------------------------------------------------------

• Para utilizar con seguridad este monitor, use un cable con conexión adecuada a tierra.

• Los cables con enchufe de CA para los países siguientes deberán utilizarse como se indica a continuación:

Para otros países, cerciórese de que el cable de alimentación cumpla las normas de seguridad de los mismos.

EE.UU.............UL Canadá

..................

CSA

Page 41

Asignación de patillas

Para conectar el SL95 a una computadora, siga tas instrucciones indicadas a continuación. A. Conector de señal: Miniconector D-Sub de 15 contactos (modelo compatible con PS / 2 o PC / AT)

Conecte el cable de señal al miniconector D-Sub de 15 contactos del monitor.

B. Conector de señal: D-Sub de 15 contactos (Computadora Apple)

Convierta un conector D-Sub de 15 contactos Mac en un miniconector D-Sub de 15 terminales utilizando un adaptador MAC de Panasonic, y conéctelo al miniconector D-Sub de 15 contactos del monitor.

< PANEL POSTERIOR >

C. Conector de señal: Conector BNC

Asignación de los contactos de miniconector D-Sub de

15 contactos

Número de contacto

1 2 3 4 5 6 Masa para la señal de vídeo del rojo 7 8 Masa para la señal de vídeo del azul 9

12 SDA* (Datos bidireccionales) 13 14 15

Normas de canal de datos de visualización (DDC) de VESA

Sistema de sincronismo en el verde Conecte el cable de señal a los conectores BNC RED GREEN (sincronismo con el verde) y BLUE.

Sistema de sincronismo compuesto Conecte el cable de señal a los conectores BNC RED. GREEN, BLUE, y H-SYNC (señal H / V compuesta).

Señal de vídeo del rojo Señal de vídeo del verde Señal de vídeo del azul Masa Masa*

Masa para la señal de vídeo del verde

No se utiliza Masa Masa

Señal de sincronización horizontal Señal de sincronización vertical SCL* (Reloj de datos)

Nombre de la señal

Señal de sincronismo separado Conecte el cable de señal a los conectores BNC RED, GREEN, BLUE, H-SYNC, y V-SYNC.

Nota: Si la salida de vídeo de su computadora es

superior a 110 MHz, le recomendamos utilizar el conectors BNC.

Vista Exterior

Dimensiones

Anchura : 448 mm Altura 454 mm

Fondo : 415 mm Diámetro de la base : ó 255 mm

Altura sin la base : 412.5 mm

Margen de giro / inclinación

hacia arriba : 13 grados

hacia abajo : 4 grados

hacia la izquierda : 90 grados a cada lado

y derecha

Page 42

Funcionamiento

Operación básica

Para hacer que se

visualice el menú

principal.

Para salir de menús.

Para mover el cursor por el ítem del menú. Para ajustar el nivel del ítem seleccionado.

Pantalla de menú

Las funciones que puedan ajustarse para esta unidad se visualizarán como iconos.

1) Presione la tecla □ para hacer que aparezca la pantalla del menú.

2 ) Seleccione un icono presionando las teclas H y B.

3) Presione la tecla [U para entrar en la pantalla de ajuste.

Selecciona los elementos del menú.

Contraste

Ш -Jyí-

C ont

rast e

í©

fÓlDp

Rotación

H.Moiró

Lineaiidad-C

Desmagnetiur

Procedimiento de operación

Ajuste de la posición horizontal

1. Presione la tecla Q] para hacer que se visualice el menú.

2. Presione la tecla ÍS para seleccionar Tmño / Posic de la pantalla del menú. Presione la tecla \J\ para hacer que se visualice el menú.

3. Presione la teda H] para seleccionar la

Posición H..

4. Presione las teclas 0 o B frontales hasta llegar a la condición deseada.

CDCZICZI

Brillo

Temp De Color Repetir Nivel Video

V.Moiré

Linearidad-E

Señal

Ш < > (Ю

Tmño/ Posic

Converg. Ног

Lenguaje

}CDCZICZ

Ш < > di

ZDCD

Ш < > m

ÏÏ

Ш < > m

(ZD

Geometria

Converg. Ver

OSD

Posición

Ю -«■ m O

o ai o

-ííí-

=5^

7Í

Pqçi c

4 ма

Ш H

Contraste

T mño/

Posición H .

ri \a¡

Posición H,

70 шшятт~

R i— i t ; : El

iO ES

íO [S Eí3*

5. Para almacenar los ajustes en la memoria y finalizarlos, presione la tecla [jj. Para borrar la pantalla del menú, vuelva a presionar la tecla (T).

Ш < t> (S

]C3 (ZZICI]

Э -fí-

o s

Tmño/

7íi

Posic

íO gíg.

Page 43

Ajustes

Menú de ajuste

Э Contraste

Ajuste el contraste de ta pantalla de acuerdo con el nivel de brillo de la sala. Presionando la tecla [U, podrá cambiar entre el brillo y el contraste.

I Operación directa I

Aunque no aparezca la pantalla del menú, podrá ajustar el contraste presionando la tecla 9 o lí. Si presiona simultáneamente las teclas Э y (í, se ajustará al nivel máximo (100),

Brillo ! Ajuste el brillo de acuerdo con el nivel de iluminación de la sala de forma que el nivel sea fácil de ver.

Presionando la tecla Ш, podrá cambiar entre el contraste y el brillo. Nota: Si presiona simultáneamente las teclas 9 y en la pantalla de ajuste del brillo, se

ajustará el nivel estándar (50).

Tmño / Posic ! Presione la tecla [Tj para cambiar los ajustes de zoom / posición horizontal / tamaño

horizontal / posición vertical / tamaño vertical. Presione la tecla Ш para almacenar el ajuste.

Zoom

El tamaño, tanto horizontal como vertical, de la imagen podrá ajustarse a la vez. Sin embargo, la relación de aspecto no podrá cambiarse. Presione la tecla 9 para hacer que la imagen se vuelva más pequeña, y la tecla ÍE¡ para hacer que se vuelva más grande.

Posición H. ! Para ajustar la posición horizontal de la imagen.

Presione la tecla 9 para desplazarla hacia la izquierda, y la tecla HE, para desplazarla

hacia la derecha.

H Tamaño H. Para ajustar el tamaño horizontal de la imagen.

Presione la tecla 9 para hacer que la imagen se vuelva más pequeña, y la tecla HE para hacer que se vuelva más grande.

Nota: Si coloca primero la imagen en el centro de la pantalla, el ajuste del tamaño

resultará más fácil.

Posición V. ! Para ajustar la posición vertical de la imagen.

___

Presione la tecla 9 para moverla hacia abajo, y la tecla lí para moverla hacia arriba.

m Tamaño V. ; Para ajustar el tamaño vertical de la imagen.

Presione la tecla 9 para hacer que la imagen se vuelva más pequeña, y la tecla HE

para hacer que se vuelva más grande.

Nota: Si coloca primero la imagen en el centro de la pantalla, el ajuste del tamaño

resultará más fácil.

¡m Geometria

Presione la tecla Ш para cambiar los ajustes de cojín vertical / trapezoidal / Bal Efe Cojin / paralelogramo / Geometría 2. Presione la tecla [0 para almacenar el ajuste.

1—T Cojin V. ! Para corregir la distorsión en tonel.

Presione la tecla 9 para reducir la distorsión en Cojin / Tonel de la imagen, y la tecla (í

para aumentarla.

ГТ Bal Efe Cojin ! Para ajustar el equilibrio del cojín lateral hacia la izquierda y la derecha.

Presione la tecla 9 para ampliar la parte izquierda de la imagen, y la tecla HE para ampliar la parte derecha.

ПХ Trapezoidal ! Para corregir la distorsión trapezoidal de la imagen.

Presione la tecla 9 para estrechar el borde superior, y la tecla tE para estrechar el borde inferior.

/~~7 Paralelogramo ! Para corregir la distorsión de paralelogramo de la imagen.

Presione la tecla 9 para comprimir el paralelogramo hacia la izquierda, y la tecla lE para comprimirlo hacia la derecha.

► ► Geometría 2 ! Presione la tecla HE para cambiar la pantalla OSD secundaria.

Presione la tecla [Ц para cambiar los ajustes de Esquinas Sup. / Esquinas Inf. /

Curva-S1 /Curva-S2.

O Esquinas Sup. ! Para corregir la distorsión en cojín vertical de la imagen en la esquina

— . I , superior.

Esquinas Int. I Para corregiría distorsión en cojín vertical de la imagen en la esquina

51 OurVa'SI ! Para corregir la distorsión en cojín vertical de la imagen en la Curva-S1.

СЧ inferior,

di ^

S2 Curva-S2

Para corregir la distorsión en cojín vertical de la imagen en la Curva-S2.

Page 44

Ajustes (Continuación)

Menú de ajuste

tCHi Rotación ; utilice esto para ajustar la inclinación de la imagen en la pantalla.

Nota: Si presiona simultáneamente las teclas y , se ajustará al nivel estándar

(50).

Ql Temp De Color i Usted podrá cambiar la blancura de la imagen.

1) Presione las teclas 3 y para seleccionar 1 (9300 K + 8 MPCD) / 2 (7500 K) / 3 (6500 K) / 4 (5000 K) / 5 (9300 K + 27 MPCD) 16 (Uso).

2} Cuando seleccione 6 (Color de Uso), en la parte inferior derecha de la

pantalla se visualizará [U. Presione la tecla d] del área de operación

frontal para entrar en la pantalla de ajuste del color de usuario.

Uso : Usted podrá ajustar la blancura de la imagen de acuerdo con sus gustos

^ Repetir ! Usted podrá volver a los ajustes iniciales (ajustes del modo preajustado).

1) Si presiona la tecla [D (Si), se invocarán los ajustes, y volverá a la pantalla del

2) Si presiona la tecla [H (No), volverá a la pantalla del menú sin que se invoquen

Si no realiza ninguna operación durante unos 30 segundos, la pantalla desaparecerá sin invocación.

personales.

1) Seleccione R (rojo), V (verde), y B (azul) con la tecla [D.

2) Ajuste el color de acuerdo con sus gustos utilizando las teclas 3 y ¡í. * Como los colores de usuario no podrán invocarse, anote antes

los valores ajustados.

menú. (Invocación = vuelta a los ajustes iniciales (ajustes del modo preajustado)) ajustes. (Los ajustes volverán a los existentes inmediatamente antes de la

invocación.)

esté utilizándose. Con la tecla В (0,7 V /1 V) podrá seleccionarse 0,7 V o. 1,0 V,

En condiciones normales, utilice 0,7 V.

Reducción de muaré

Sí cbrríge demasiado la reducción de muaré, la calidad de la imagen (por ejemplo; ; enfoque estabilidad de las líneas verticales, etc.) se verá afectada a veces. Mantenga este ajuste dentro del margen en el que no se vea afectada la calidad de la

imagen. ■■ ■

í# H. Moiré : El circuito de corrección de muaré puede conectar y desconectarse con la tecla B.

Cuando se conecte el circuito de corrección de muaré con la tecla B (On / Off), aparecerá el menú de la pantalla de ajuste. Ajuste con tas teclas 3 y hasta que el patrón de muaré de rayas adquiera

las condiciones óptimas.

Los patrones de muaré los causan las interferencias del paso de puntos del tubo de rayos catódicos y la señal de vídeo debido a la definición de la señal de entrada, el patrón de vídeo, etc, que producen patrones de rayas horizontales (patrón de muaré horizontal) o verticales (patrón de muaré vertical).

V. Moiré El circuito de corrección de muaré puede conectar y desconectarse con la tecla

Cuando se conecte el circuito de corrección de muaré con la tecla B (On / Oft), aparecerá el menú de la pantalla de ajuste. Ajuste con las teclas 3 y hasta que el patrón de muaré de rayas adquiera las condiciones óptimas.

Page 45

Ajustes (Continuación)

Menú (de ajuste

Convergencia : La convergencia se verá afectada por el magnetismo terrestre. Utilice esta función

cuando se produzca error de convergencia después de haber movido monitor o de haber cambiado el ángulo de la pantalla.

Estos ajustes de convergencia deberán realizarse después de que la operación

del monitor se haya estabilizado.

Щ Converg. Hor :

Converg. Ver

Linealiciad-C

La convergencia horizontal de la imagen (alteracióncromática de borde) podrá ajustarse. Presione la tecla Ш para cambiar Converg. Hor y Converg. Ver.

Nota; Si presiona las teclas 3 y al mismo tiempo en la pantalla de

ajuste de convergencia horizontal, se ajustará el nivel estándar (50).

Presione la tecla lE para mover el rojo hacia la derecha y el azul

hacia la izquierda.

Presione la tecla [◄ para mover el rojo hacia la izquierda y el azul

hacia la derecha.

La convergencia vertical de la imagen (alteracióncromática de borde) podrá ajustarse. Presione la tecla Ш para cambiar Converg. Ver y Converg. Hor.

Nota: Si presiona las teclas Э y lí al mismo tiempo en la pantalla de ajuste

de convergencia vertical, se ajustará el nivel estándar.

Presione la tecla para mover el rojo hacia abajo y el azul hacia arriba. Presione la tecla Э para mover el rojo hacia arriba y el azul hacia abajo.

La linealidad vertical del centro de la imagen podrá ajustarse. Presione la tecla lU para cambiar Linealidad-C y Linealidad-E.

Nota; Si presiona las teclas Э y в al mismo tiempo en la pantalla de

ajuste de Linealidad-C, se ajustará el nivel estándar. Presione la tecla para estrechar la linealidad del centro. Presione la tecla para ampliar la linealidad del centro.

Linearidad-E : La linealidad vertical del borde de la imagen podrá ajustarse.

Presione la tecla [I] para cambiar Linealidad-E y Linealidad-C. Nota; Si presiona las teclas 3 y al mismo tiempo en la pantalla de

ajuste de Lineaíidad-E. se ajustará el nivel estándar.

Presione la tecla lí para ampliar la linealidad del parte inferior. Presione la tecla & para ampliar la linealidad del parte superior.

Lenguaje

OSD Posición

F\ Desmagnetizar

El idioma de visualización en pantalla podrá elegirse entre alemán, francés, inglés, italiano, y español. Selecciónelo con las teclas o

Usted podrá ajustar la ubicación y el color de visualización de los menús en pantalla. Cada vez que presione la tecla Ü], la posición girará hacia la izquierda.

utilice esta función para reducir los colores irregulares de la imagen. La desmagnetización funcionará durante aproximadamente cinco segundos después de haberla seleccionado.

Utilice esta función cuando aparezcan colores irregulares en la imagen después de haber movido el monitor o de haber cambiado el ángulo de orientación de! monitor.

Nota; Tenga en cuenta que la utilización continuada de esta función no

resultará necesariamente en un efecto satisfactorio. (Pruebe a dejar un intervalo de 30 minutos más o menos entre las operaciones.)

Page 46

Ajustes (Continuación)

Menú de ajuste

Señal ! utilice la teclas 3 y 6 para seleccionar el conector de entrada del panel posterior A

(tipo mini D-Sub) o el B (tipo BNC). Aquí se visualizará la frecuencia de la señal de sincronización de entrada. En el monitor se visualizará la información sobre el modo de pantalla de entrada (definición horizontal y frecuencia de sincronización vertical). Es posible que a veces, en algunos modos de pantalla, no se visualice ninguna definición. Las operaciones directas le permitirán hacer que esto se visualice en la pantalla presionando la tecla [H aunque no esté visualizándose la pantalla del menú.

Self-Test (Pantalla Sin Señal)

Esta pantalla indica que el monitor está funcionando normalmente.

Cuando ocurra una de las condiciones siguientes, presione una de las 4 teclas del panel frontal para invocar la visualización apropiada.

Sin Señal fH —.—kHz

fV —Hz

Port Ш -O-

No hay señal (la computadora no está conectada, hay interrupción de corriente eléctrica o no está seleccionado el conector de entrada en uso).

La señal de sincronismo horizontal o vertical está fuera de! margen permitido (el valor de la señal de sincronismo horizontal se visualizará en rojo, y el valor del sincronismo horizontal en blanco).

Error

fH 100.0kHz

fV 170.0 Hz Port -O-

Desmontaje del pedestal

Para utilizar la unidad con el pedestal para monitor extraído, siga las instrucciones indicadas a

continuación. Para instalar el pedestal, realice este procedimiento en orden inverso.

Coloque el monitor sobre su pantalla en un objeto suave (cojín, etc.) a fin de evitar rayarla.

Sujete la parte inferior del pedestal para

monitor como se indica en la ilustración.

Presione con los dedos el área mostrada en la ilustración y levante ligeramente hacia arriba el pedestal para monitor. Esto hará que el pedestal se desenganche.

□ Después de haber desenganchado el

pedestal, quite los dedos y tire firmemente hacia arriba con cierto ángulo.

Esto hará que el pedestal se separe del monitor.

B Coloque la unidad sobre

la computadora o sobre una mesa.

Guarde el soporte del visualizador en la caja u otro embalaje de compra original de la computadora.

Page 47

Sistema de control de energia

Este monitor està de acuerdo con las normas VESA® DPMS^^. Esta función reducirá el consumo del monitor. La computadora y la tarjeta de vídeo que estén utilizándose deberán estar también de acuerdo con las normas VESA® DPMS^^. *Con respecto a la operación, consulte los manuales de instrucciones del hardware que esté

utilizando.

Los modos cambiarán en respuesta a las señales de entrada como se indica en la tabla siguiente.

Estado de

АРМ

ON STATE STAND-BY

SUSPEND

OFF STATE

АРМ : Advanced Power Management (Control de energía avanzado)

Estado de la

pantalla

Con visuaitzaoón Sir vtsualiz ación Sir visualización Sir visualización

Color del

LED

Verde Normal Amarillo < 10 vatios < 3 seg No No Amarillo < 10 vatios < 3 seg No Sí No Amarillo < 3 vatios

Consumo

de energía

Tiempo de

retorno

< 20 seg

Señales de entrada

Vídeo

Sincronizadün

Sí

horizonlal

Sí

Sincronización

varlical

Sí Sí

Precaución

• Cuando no vaya a utilizar ei monitor duante mucho tiempo, desconecte su alimentación.

• Forma de desactivar la función de control de energía.

1 ) Consulte los manuales de instrucciones del hardware que esté utilizando.

2) Presione una de las teclas Ш, Й, ¡в, Ш del panel frontal. Aparecerá la pantalla Self-Test (Pantalla Sin Señal) у se desactivará ia función de control de energía del lado del monitor (solamente en OFF STATE).

Memorias

Este monitor posee dos tipos de memoria para almacenar los juegos de datos que controlan la imagen de la pantalla. El primer tipo de memoria es la memoria preajustada en fábrica. El segundo tipo es la memoria de usuario, que él puede ajustar. Ambas memorias almacenan los ajustes de posición horizontal, tamaño horizontal, posición vertical, tamaño vertical, cojín lateral, equilibrio de cojín, trapecio, paralelogramo Esquinas Superior, Esquinas Inferior, Curva-Si, Curva-S2, Nivel Videi, Horizontal Moiré, Vertical Moiré, Linearidad-C y Linearidad-E.

Memoria preajustada Hay 1 sincronización preajustada (7 reservas) en fábrica. La sincronización preajustada ajustará el tamaño de la imagen y la centrará automáticamente con tarjetas de vídeo que utilicen esta sincronización. Con respecto a las especificaciones de sincronización, consulte la página 47.

Memoria de usuario

• Para la sincronización de usuario existen 20 ubicaciones de memoria. El usuario podrá ajustar el tamaño, la posición, y de distorsión geométrica de la imagen.

• Si la memoria de usuario está completamente llena y almacena nuevos datos, los más antiguos se borrarán de dicha memoria.

• La memoria de usuario tiene prioridad sobre la memoria preajustada.

• Cuando se introduzca la temporización de usuario, las frecuencias de línea total, horizontal, y las polaridades de sincronización de la señal se compararán con los datos previamente almacenados en la memoria. La señal de entrada se almacenará como un nuevo juego de datos si uno de sus parámetros es diferente al de los datos previamente almacenados.

• La nueva señal de entrada deberá poseer una diferencia de frecuencia superior a la mostrada en la tabla siguiente o una polaridad de sincronización diferente a las que estén almacenadas. Si los nuevos datos de temporización incluyen cambios de frecuencia superiores a los mostrados en la tabla siguiente, o si cambia la polarización de la señal, se almacenará un nuevo ajuste en la memoria de usuario. Si a) diferencia de frecuencia es menor que la de la tabla y la polaridad de sincronización es igual, se conservarán los ajustes existentes.

Tenga en cuenta que si el valor de sincronización no cumple las especificaciones del monitor, el ajuste del

tamaño y la posición pueden no aparecer en la forma deseada. Cerciórese de que la sincronización horizontal y la vertical estén dentro del margen de especificación del monitor. Con respecto a las especificaciones de temporización, el preajuste, y temporización de reserva, consulte la página 47.

Frequencia horizontal Frequencia vertical

Baja 30 kHz ± 0,4 kHz

hasta

Alta 97 kHz ±1,0 kHz

Baja 50 Hz ± 0,6 Hz

hasta

Alta 180 Hz ± 1,8 Hz

Page 48

Especificaciones de sincronización

Sincronización separada Sincronización compuesta H /V Sincronización en el verde

Video

“l_r

- D

“LTT

-------------

ПППППП ППППГ

Sincronización preajustada*

__l íi^éo '

................................

■jyWin_nnntt'"flUvtZl-

4UB

U-------------------^

Sincronización de reserva"

_____s____

-------p---------------

VESA1280xlO24@85HzVGA640X480 @60Hz VESA800X600 @85HzVESA1024X768 @85Hz

Reloj de puntos 157,5000 MHz

25,1750 MHz

56,2500 MHz

94,5000 MHz

fH 91,146 kHz 31,469 kHz 53,674 kHz 68,677 kHz

A H-Período 10,971 US (1728 puntos)31,778 US ( 800 puntos)18,631 us(1048 puntos)14,561 us(1376 puntos)

СИ

F H-Supresión

C O

H-Anchura de sinc.

c H-Umbral posterior1,422us( 224 puntos) 1,907 US ( 48 puntos) 2,702 US ( 152 puntos)2,201 us{ 208 puntos)

D H-Activación E

H-Umbral frontal

2,844us ( 448 puntos) 1,016us( IGOpuntOS)

8,127us{1280 puntos)

6,356 US ( 160 puntos) 3,813 US { 96 puntos)

25,422 US { 640 puntos)

4,409 US { 248 puntos)3,725 US { 352 puntos) 1,138us { 64 puntos) 1,016 US ( 96 puntos)

14,222 US ( 800 puntos)10,836 us(1024 puntos)

0,406us( 64 puntos) 0,636 US ( 16 puntos) 0,569 US ( 32 puntos) 0,508 US ( 48 puntos)

85,024 Hz

59,940 Hz

85,061 Hz 84,997 Hz

P V-Periodo 11,761ms (1072 líneas)16,683ms { 525 líneas)11,756ms ( 631 lineas) 11,765ms( 808 líneas)

"ce

V-Supresión

V-Anchura de sinc.

R V-Umbral posterior

S V-Activación T

V-Umbral frontal

Potaridad de sinc. |H/V)

0,527ms ( 48 líneas) 0,033ms ( 3 lineas) 0,483ms ( 44 líneas)

11,235ms (1024 lineas)

0,011ms( 1 línea )

Positiva / Positiva

1.430ms ( 45 lineas) 0,578ms { 31 líneas) 0,582ms ( 40 líneas)

0,054ns { 2 lineas)

0,056ms { 3 lineas)

0,044ms ( 3 líneas)

1,049ns ( 33 líneas) 0,503ms ( 27 líneas) 0,524ms ( 36 líneas)

15,253ms { 480 líneas)

0,3l8ms ( 10 líneas)

11,179ms ( 600 lineas)

0,019ms ( 1 línea )

11,l83ms ( 768 líneas)

0,015ms ( 1 línea )

Negativa / Negativa Positiva / Positiva Positiva / Positiva

Sincronización de reserva**

MAC1152x870 @75Hz'"

Reloj de puntos 100,0000 MHz

H-Período

F H-Supresión 3,040us ( 304 puntos)

c o

В H-Anchura de sinc.1,280us{ 128 puntos) 1,067us( 144 puntos) 1,016us( 192 puntos) 0,948 US ( 192 puntos)

N ».

H-Umbral posterior1,440us( 144 puntos)

D H-Activación 11,520us (1152 puntos) 9,481us(1280 puntos) 8,466 us(1600 puntos) E H-Umbral frontal

P V-Período

U V-Supresión

Q V-Anchura de sinc.0,044ms ( 3 líneas)

V-Umbra) posterior

68,681 kHz

14,560us (1456 puntos)12,504us(1688 puntos)11,429 US (2160 puntos)10,667 US (2160 puntos)

0,320us{ 32 puntos)

75,061 Hz 75,025 Hz 70,000 Hz

13,322ms( 915 líneas)

0,655ms ( 45 lineas)

0,568ms ( 39 líneas)

S V-ActivaciÓn 12,667ms( 870 lineas) 12,804 ms(1024 líneas)

V-Umbral frontal0,044ms ( 3 líneas) 0,013 ms( 1 línea ) 0,011 ms( 1 línea ) 0,011 ms ( 1 linea )

Polaridad de sinc. (H/V)

Negativa / Negativa

VESA1280X1024 @75Hz

135,0000 MHz 189,0000 MHz

79,976 kHz

3,022us( 408 puntos)

1,837us( 248 puntos)

VESA1600xi200@70HzVESA/UXGA1600xl200 é75Hz

202,5000 MHz

87,500 kHz

93,750 kHz

2,963 US { 560 puntos)2,765 US ( 560 puntos)

1,608us( 304 puntos)

1,501 us{ 304 puntos)

7,901 US (1600 puntos)

0,119us( 16puntos) 0,339 us( 64 puntos) 0,316 US { 64 puntos)

75,000 Hz

13,329 ms(1066 líneas)14,286 ms(1250 líneas)13,333ms (1250 líneas)

0,525 ms{ 42 líneas) 0,038 ms( 3 líneas) 0,475 ms( 38 líneas)

Positiva / Positiva

0,571 ms{ 50 líneas)

0,533ms ( 50 líneas) 0,034 ms( 3 líneas) 0,032ms ( 3 líneas) 0,526 ms( 46 líneas)

13,714 ms(1200 líneas)

Positiva / Positiva

0,491 ms{ 46 líneas)

12,800ms (1200 líneas)

Positiva / Positiva

.|.T I

Nota: Todos los modos son sin entrelazamiento.

* Los preajustes de fábrica poseen tamaño y centrado exactos.

** La reserva de fábrica posee tamaño y centrado aproximados.

*** Requiere la utilización de un adaptador opcional para MAC UNIMAC-82D,

Page 49

Рог motivos de seguridad, tenga en cuenta los puntos siguientes.

• Cuando ocurra algún problema, desconecte inmediatamente la alimentación y

póngase en contacto con su proveedor.

Si sale hurno o mal olor de esta unidad, o si produce ruidos extraños, el continuar utilizándola podría causar un incendio o descargas eléctricas. Desconecte inmediatamente la alimentación, desenchufe el cable de

alimentación del tomacorriente, y póngase en contacto con su proveedor.

• No extraiga nunca la cubierta posterior.

En el interior existen partes con atta tensión, y si las tocase recibiría una descarga eléctrica. Encargue la inspección, el ajuste, y la limpieza del interior a su proveedor.

• No inserte nada en el interior.

Si algún líquido u objeto extraño entra accidentalmente en el interior, desconecte inmediatamente la alimentación, desenchufe el cable de alimentación del tomacorriente, y póngase en contacto con su proveedor. El continuar utilizando la unidad podría causar un incendio, descargas eléctricas, o averías en la misma.

Si occurre algún problema con el monitor, realice las comprobaciones siguientes, y tome las medidas indicadas. Si el problema persiste, póngase en contacto con su proveedor.

Síntoma

No hay visualización.

La imagen es demasiado grande o demasiado pequeña, o está desplazada de la posición correcta.

Comprobación

Cable! enchufe de alimentación Interruptor de alimentación Cable de señal Es posible que se haya activado la función de ahorro de energía (si es así,

el LED indicador estará encendido en

amarillo). Verifique que esté seleccionada la entrada activa. Véase ptágina 4ó. Señal.

El modo no está registrado.

Medida

Enchufe el cable de alimentación correctamente en el tomacorriente. Presione el interruptor de alimentación. Conecte correctamente el cable de señal. Desactive la lunción de ahorro de energía. Accione el ratón o e) teclado. Con respecto a los detalles adícionafes. lea el Manual de instrucciones del hardware que esté utilizando.

Realíce los ajustes deseados y después almacéjielos esperando 20 segundos o presionando la tecla _L "Exit".

Él O

El color de visualización es anormal.

(Ejemplo) El color es desigual o con orlas. La imagen está muy distorsionada o inclinada.

O □

El fondo de la imagen es brillante.

El fondo de la imagen está coloreado.

Los caracteres se distorsionan parcialmente.

El El

Los caracteres no se ven claramente, la

imagen es demasiado obscura.

¿Hay algo que produce un campo magnético cerca? (Ejemplos) Televisor, monitor, otra unidad de visualización para

cornputadora. altavoz, etc.

¿Cambió la orientación del monitor mientras lo estaba utilizando?

La computadora utilizada es Macintosh, La señal de salida de la computadora utilizada es inadecuada.

¿Es correcto el nivel de la señal de entrada de video? ¿Están los niveles de brillo y contraste ajustados al mínimo?

Elimine la fuente del campo magnético. Realice la desmagnetización. Utilice un cable de señal con la disposición de contactos correcta. Conecte correctamente el conector de señal. Pruebe una orientación diferente.

Presione simultáneamente las teclas de operación T y X. Usted podrá ajustar esta unidad con la señal de salida de la computadora. Usted podrá cancelar esta lunción volviendo a presionarlas o a invocar los ajustes anteriores. ' Esta lunción será electiva para una computadora

especificada. Sí no existen problemas durante la utilización normal, evite utilizar esta función.

Compruebe el nivel de la señal de video desde la computadore y ajúsfelo en el sentido correcto. Ajuste el brillo y el contraste.

El □

El tamaño y la posición de la imagen no cambian.

Las teclas del panel frontal no luncionan.

¿Está la señal de sincronización de entrada dentro de su margen de operación?

¿Ha presionado 2 o más teclas al mismo tiempo?

Compruebe et modo de salida de vídeo desde la computadora, y seleccione un modo dentro del margen de operación de la unidad de visualización. Con respecto a los detalles, consulte el Manual de instrucciones del hardware que esté utilizando.

UUlice una soJa tecla cada vez Utilicd una £Ota tecla cada vez.

Apoyo técnico (ЕЕ. UU. solamente)

Si después de haber leído este manual y de haber intentado los procedimientos de solución de problemas, sigue teniendo dificultades, póngase en contacto con el establecimiento de adquisición de este producto.

Usted también podrá llamar el número de teléfono de ayuda al cliente que funciona de las 9:00 a.m. a 7:00 p.m., hora estándar.

Para ponerse en contacto con el grupo da apoyo técnico, llame a : 1-800-726-2797 (9:00 a.m. a 7:00 p.m„ hora estándar)

Para localizar al centro de reparaciones autorizado por Panasonic más

cercano, llame a:

1-800-726-2797 (9:00 a.m. a 7:00 p.m., hora estándar) Para obtener los manuales de instrucciones y de servicio, llame a:

Phone : 1-800-833-9626 Facsímil : 1 -800-237-9080 (6:00 a.m. a 4:30 p.m., hora del Pacifico)

Para localizar a un proveedor cercano, llame a: 1-800-742-8086 (9:00 a.m. a 7:00 p.m., hara estándar)

Para obtener la información mas reciente sobre los archivos INF para

monitores Panasonic para Windows* 95 i 98, visite las páginas Web

siguientes:

http://www,panasonic,com/alive

Page 50

Page 51

Panasonic Document Imaging Company

A Unit of Matsushita Electric Corporation of America Two Panasonic Way, Secaucus, New Jersey 07094

Printed in Japan

TQBE0397

S9205KO p
